Проблема подтопления и повышенного переувлажнения почвы знакома владельцам участков, расположенных в центральном регионе России. Сырость и застои воды после таяния снега не позволяют провести должную подготовку дачного участка к летнему сезону, а переувлажнение почвы при постоянном выпадении осадков губительно для многих растений. Для решения этих проблем существует несколько способов, но наиболее эффективным является обустройство дренажа.
В каких случаях необходима дренажная система
Дренаж — это технология сбора и отведения грунтовых, талых и ливневых вод от участка, технических и жилых строений. Дренажная система предотвращает вымывание, пучение и заболачивание почвы, которое происходит из-за перенасыщения влагой.
Обустройство дренажной системы необходимо далеко не на каждом участке. Для того чтобы определить насколько сильно ваш участок нуждается в дренаже потребуется провести визуальный осмотр. Обратите внимание, происходит ли подтапливание участка после таяния снега, как быстро впитывается вода после полива растений, стоят ли лужи после сильного дождя и ливня. Если вы не раз наблюдали эти признаки, то дренаж обязателен.
Дренажная система помогает убрать застои воды с участка
Если визуального подтверждения мало, то можно провести простой эксперимент — с помощью ручного бура или обычной лопаты следует вырыть яму глубиной 70–100 см. Лучше это сделать в нескольких местах на участке. Если через 24–36 ч на дне ямы скапливается и не уходит вода, то это прямое свидетельство перенасыщения почвы влагой.
Дренаж почвы проводится при следующих условиях:
- высокое залегание грунтовых вод;
- участок расположен в местности с глинистой почвой;
- участок располагается в низине или наоборот — на склоне;
- в месте расположения участка выпадает большое количество осадков.
Наличие дренажа способствует сохранению отделочных и облицовочных материалов, используемых для укладки садовых дорожек, отделки цоколя и фасада здания.
Виды систем осушения
Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.
Дренаж поверхностного типа
Поверхностный дренаж — это наиболее простая и эффективная система. Основная задача — осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.
Решётки защищают открытую дренажную систему от попадания крупного мусора
Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:
- Точечный — в некоторых источниках обозначается как локальный дренаж. Используется для сбора и отведения воды с определённого места на участке. Основная область применения — это осушения площадок под водостоками, около входных дверей и ворот, в области расположения ёмкостей и кранов для полива. Нередко применяется в качестве аварийной системы, если другой тип дренажа перегружен.
- Линейный — применяется для осушения всего участка. Представляет собой систему, состоящую из принимающих лотков и каналов, устроенных под некоторым углом, обеспечивающим постоянный сток воды. Система дренажа снабжается фильтрующими решётками и пескоуловителями. Лотки и дрены изготавливаются из ПВХ, полипропилена, ПНД или полимербетона.
При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.
Глубинный дренаж
Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.
Процесс сооружения глубинного дренажа на загородном участке
Для понижения уровня грунтовых вод трубы закладываются по периметру участка на глубину 80–150 см. В случае когда необходимо отвести воду от фундамента строения, трубы должны быть уложены ниже глубины его залегания. И также дренажные трубы могут быть уложены по всей площади участка с определённым шагом. Расстояние между дренами зависит от глубины их заложения и механического состава грунта.
Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже. Информация взята с книги «Осушение земель под сады» за авторством А.М.Думбляускаса.
| Глубина заложения дрен, м | Расстояние между дренами, м | ||
| Песчаный грунт | Суглинистый грунт | Глинистый грунт | |
| 0,45 | 4,5–5,5 | 4–5 | 2–3 |
| 0,6 | 6,5–7,5 | 5–6,5 | 3–4 |
| 0,9 | 9–11 | 7–9 | 4–5,5 |
| 1,2 | 12–15 | 10–12 | 4,5–7 |
| 1,5 | 15,5–18 | 12–15 | 6,5–9 |
| 1,8 | 18–22 | 15–18 | 7–11 |
При укладке трубы соблюдаются особенности рельефа местности. Согласно технологии дрены укладываются от самой высокой к самой низкой точке на участке. Если участок относительно ровный, то для придания уклона формируется наклон по дну траншеи. Минимальный уровень уклона — 2 см на 1 п. м. дренажной трубы при сооружении дренажа в глинистой и суглинистой почве. Для песчаной почвы соблюдается уклон в 3 см на 1 м. п.
Схема устройства глубинного дренажа
При устройстве дренажа большой длины следует соблюдать минимальный уклон по всей протяжённости дренажной трассы. К примеру, для дренажной системы длиной 15 м минимальный перепад уровня между начальной и конечной точкой трассы составит не менее 30 см.
При возможности рекомендуется превышать заявленные нормы уклона. Это обеспечит более быстрое водоотведение, уменьшит риск заиливания и засорения дрена. К тому же выкопать траншею с большим уклоном гораздо легче, чем вымерять 1–2 см.
Дренаж на дачном участке — самые просте способы с инструкциями
Для того чтобы самостоятельно провести осушения земельного участка посредством дренажной системы потребуется ознакомиться с технологией работ, рассчитать и закупить необходимые материалы, подготовить инструмент и место для выполнения работ.
Поверхностный дренаж дачного участка
Открытый поверхностный дренаж является универсальным решением для осушения дачных участков небольшой площади. Например, для типовых участков площадью 6 соток. За основу можно взять схему, расположенную ниже. На ней изображена дренажная трасса в форме «ёлочки». Расстояние между дренами, как оговаривалось, выше выбирается исходя из типа грунта (см. таблицу).
Пример расположения дренажной системы на дачном участке
Для проведения работ потребуется совковая и штыковая лопата, рулетка, пузырьковый уровень, молоток и острый строительный нож. В качестве материалов потребуется подготовить гравий фракции 20–40, геотекстиль, обрезной брусок или доску длиной 2–3 м.
Для сооружения поверхностного дренажа на дачном участке потребуется выполнить следующее:
- Согласно составленной схеме выкапывается траншея глубиной 30–45 см. Ширина траншеи для песчаных типов грунта не более 30–35 см, для суглинистых и глинистых типов почвы — 40–45. Все боковые траншеи сводятся к одной центральной магистрали, которая подводится к водоприёмнику. Уклон по дну траншеи — 2–5 см на 1 м. п.
- Водоприёмник должен располагаться в самой нижней точке участка. Для его установки потребуется вырыть яму, размеры которой зависят от объёмов накопительного резервуара. Для участка площадью 6 соток достаточно дренажного колодца на 500–700 л. Если дренаж сооружается для песчаного участка, то можно использовать фильтрующий дренажный колодец.
Траншеи «ёлочкой» под открытую дренажную систему на основе гравия
- После установки колодца и подготовки траншей необходимо проверить соблюдения уклона. Для этого в траншею подают большой поток воды. Если вода быстро стекает и не задерживается в местах соединения дренов, то всё сделано правильно, и можно переходить к дальнейшим работам. В противном случае необходимо увеличить уклон.
- Дно траншеи выстилается геотекстилем. Полотно должно быть довольно широким, чтобы заходить на стенки траншеи. Например, для траншеи шириной 30 см необходимо полотно шириной 60–70 см. Геоткань фиксируется на поверхности стенок траншеи при помощи деревянных колышек из обрезного бруска или доски.
- После этого на дно траншеи засыпается древесная щепа слоем толщиной 10 см. Поверх щепы засыпается мелкофракционный гравий слоем аналогичной толщины. В качестве последнего слоя используется либо более мелкий гравий и щебень, либо рыхлый грунт, изъятый ранее.
Иногда, основание траншеи бетонируется по всё протяжённости дренажной трассы. Это позволяет не беспокоиться о том, что со временем земляные стенки начнут осыпаться, ухудшится сток воды и т. д. Но такой подход более трудоёмок и требует умения работать с бетонной смесью.
Осушение участка при помощи глубинного дренажа
Глубинный дренаж является стандартным решением для осушения дачных и загородных участков. Систему глубинного дренажа можно монтировать, даже когда вокруг строения имеется защитная отмостка, бетонные или плитные дорожки. При необходимости может быть выполнен их частичный демонтаж, но в целом конструкция не пострадает.
Пример проекта дренажной системы на загородном участке
Работы по сооружению глубинного дренажа включают в себя следующее:
- Согласно проектному плану участка необходимо составить схему расположения дренажных труб и определить точку сброса воды, то есть, то место, откуда собранная вода будет сливаться в канализационные трубы, ведущие к дренажному колодцу. Глубина прокладки трубопровода должна быть ниже уровня промерзания грунта. Для Северо-Западного региона это значение составляет около 60–80 см.

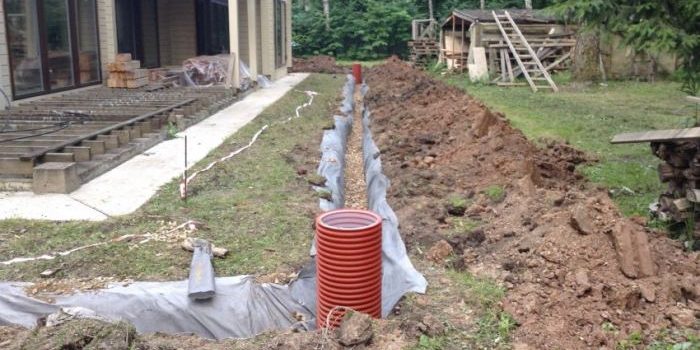

Подготовка траншей при сооружении глубинного дренажа
- С учётом плана выполняется прокопка траншеи по периметру и площади участка глубиной до 1 м. Ширина траншеи не менее 30 см. Все горизонтальные участки траншей объединяют в единую систему, которая подводится к точке сброса воды. После этого траншеи прокапываются с соблюдением уклона в 2–4 см на 1 м поверхности. Для проверки качества стока траншеи проливаются большим объёмом воды. При необходимости увеличивается уклон в сторону дренажного колодца.
Котлован под дренажный колодец нужно вырыть в самой низкой точке на участке
- В самой нижней точке участка обустраивают место под монтаж водоприёмного или фильтрующего дренажного колодца. Для участков большой площади, расположенных на суглинистых и глинистых типах почвы, лучше устанавливать накопительные типы колодцев объёмом до 1000 л. Для небольших участков можно использовать как накопительные, так и фильтрующие колодцы. Тип резервуара выбирается исходя из типа грунта.
Поверх слоя гравия укладывается широкое полотно геотекстиля
- На дно траншеи засыпается мелкофракционный гравий. Толщина слоя — 10 см. На гравий укладывается геоткань с нахлёстом на стенки траншеи. Для фиксации полотна к стенкам используются деревянные или пластиковы колышки, которые вбиваются в грунт. После этого на уложенный геотекстиль засыпается 10 см слой щебня фракцией 50–60 и тщательно разравнивается с соблюдение уклона. На щебень укладывается дренажная труба от Ø 110 мм.
- В местах поворота дрена устанавливаются модульные смотровые колодцы. Диаметр и высота колодца зависят от предполагаемого объёма сточной воды. Для подсоединения трубы к монтажному отверстию используется соединительная муфта, которая перед стыковкой промазывается водостойким герметиком. Аналогичные действия проводятся для подсоединения дренажной трубы к патрубку колодца.
Смотровой дренажный колодец устанавливается в местах, где происходит поворот дренажной трубы
- Перед засыпкой дренажная система проверяется на работоспособность. Для этого по дренам сливается большой объём воды. Если вода быстро стекает и попадает в колодец, то всё выполнено верно и можно переходить к завершающему этапу. В остальных случаях необходимо искать и устранять проблему.
- Поверх дренажных труб насыпается 20–30 см слой гравия фракции 20–40 и тщательно разравнивается. После этого дрены с уложенным щебнем укрываются геотекстилем. Поверх геоткани засыпается 10–15 см слой карьерного песка и тщательно утрамбовывается. Оставшееся пространство в траншеи можно засыпать плодородной почвой или обычным грунтом с участка.
Способы осушения участка без дренажа
Излишняя влага в почве и застои воды на участке не всегда связаны с высоким уровнем грунтовых вод. Иногда это происходит из-за аномальной низкой температуры и обильного выпадения осадков. Совокупность этих факторов приводит к тому, что влага не успевает испаряться, образуются лужи и плесень на поверхности почвы.
Пескование глинистой почвы — один из способов осушения участка без дренажа
Если в силу некоторых обстоятельств устройство дренажной системы невозможно, то для осушения земельного участка существует несколько эффективных способов:
- Пескование почвы — исходя из типа почвы, выполняется подмес песка в определённой пропорции. В результате происходит улучшение физических и тепловых свойств почвы. Это улучшает впитываемость и распределение влаги по верхнему слою грунта, а также способствует увеличения урожайности. Для глинистой и торфяной почвы рекомендуется брать не менее 30 кг песка на 1 м2.
- Открытие траншеи — по периметру участка и в особо подтапливаемых зонах обустраиваются траншеи глубиной до 30 см с небольшим уклоном. Постепенно вода попадает в канавы, откуда за счёт уклона стекает в сливную яму или водоём. Во многом способ напоминает устройство дренажа с той лишь разницей, что канавы быстро осыпаются и не обладают такой пропускной способностью.
Открытая траншея, заполненная крупным щебнем — простой способ отвода ливневой воды от сырых участков
- Насыпной грунт — суть метода заключается в добавление плодородного грунта в состав имеющейся почвы. Обычно, привозной грунт закупается в специализированных компаниях, которые на основе уже имеющегося на участке грунта подберут оптимальный состав. Метод дорогостоящий, но достаточно эффективен. Особенно для участков, расположенных в низине.
- Высадка деревьев и кустарника — по периметру и на территории участка высаживается крупный кустарник, плодоносящие и лиственные деревья. За счёт крепкой и объёмной корневой системы, такие деревья, как ива и берёза, хорошо высушивают почву. Единственный минус в том, что это многолетний процесс, а это не всегда устраивает владельцев дачных участков.
Из приведённых способов осушения участка наиболее действенными являются добавление достаточного количества плодородной почвы и обустройство траншей по периметру. В среднем 1 м3 грунта обойдётся в 550–600 рублей. На участок площадью 6 соток достаточно 10–12 м3 грунта.
Самый простой способ осушения почвы на участке
Обустройство неглубоких траншей, заполненных щебнем, является наиболее простым способом осушения дачного участка. Несмотря на общую простоту, этот способ весьма эффективен и способен справиться с большим количеством воды, образовавшейся во время таяния снега.
Работы по обустройству траншей по периметру и площади участка включают в себя следующее:
- Необходимо составить план-схему, на которой будут изображены линии отвода воды к сточной яме, оврагу или накопительному колодцу. Яма для приёма воды должна быть глубиной и диаметром не менее 100 см. Если участок имеет площадь более 6 соток, то желательно обустройства накопительного колодца Ø 150 см и глубиной до 2 м.
- С учётом составленного плана потребуется выкопать траншеи глубиной 30 см с уклоном в сторону дренажной ямы. Оптимально, если на каждые 2 м траншеи будет приходиться наклон в 5 см. Ширина траншей не менее 30 см.
Подготовка траншей, которые после будут заполнены крупным щебнем или гравием
- На дно траншеи укладывается полиэтиленовая плёнка или геоткань с нахлёстом на стенки по 20 см. Для фиксации плёнки к стенкам траншеи используются деревянные колышки или распорки, установленные с шагом 30–40 см.
- Поверх полиэтилена засыпается щебень фракции 20–40. Толщина первого слоя — 10 см. После этого настилается ещё один слой полиэтилена, поверх которого засыпается гравийная подушка на оставшуюся глубину траншеи.
При желании второй слой щебня можно уменьшить, а оставшееся пространство присыпать почвой с участка. Это позволит скрыть дренаж под слоем дёрна. Поверх дренажной траншеи не рекомендуется высаживать цветы и зелень. Это чревато их гибелью из-за высокой влажности в этом месте.
Как прочистить засор в дренажной трубе
Несоблюдение технологии прокладки дренажных труб является основной причиной застаивание и плохого слива воды с распределительных колодцев. К тому же очень часто застаивание воды вообще не связано с засором. Недостаточный уклон не обеспечивает постоянный и равномерный слив скопившейся воды в сторону дренажной ямы.
Для прочистки небольших засоров используется стальной трос или шланг с сильным напором воды
Самый простой способ прочистки дренажных труб — это использование стального троса для чистки канализаций. На одном конце троса располагается спиралеобразная насадка, на другом — ручка, с помощью которой можно вращать трос, создавая механическую нагрузку в месте засора.
Для прочистки труб Ø110 мм и более рекомендуется использовать трос со стальным ёршиком соответствующего размера. В процессе чистки необходимо опустить трос в дренажную трубу, пока его конец не достигнет засора. Далее, при помощи вращения троса по часовой стрелке нужно постараться пробить засор или сместить его в сторону слива воды. Обычно, небольшие скопления ила и листвы проталкиваются без особого труда.
Если устранить засор не удалось, то потребуется вызвать специалистов, которые при помощи пневматической установки и другого оборудования не только очистят засор, но и проведут профилактическую чистку всей поверхности дренажных труб.
Видео: дренаж участка своими руками
Перенасыщение почвы влагой и застои воды на участке являются большой проблемой, которая влияет не только на рост плодоносящих культур, но и снижает срок службы жилого строения. Но стоит помнить, что с переизбытком воды можно справиться при помощи дренажной системы. Гораздо хуже, если пресной воды и влаги нахватает, а обустройство колодца невозможно в силу некоторых обстоятельств.
</index>
Советы по экономии
Если на земельном участке много воды, присутствует вода в подвале дома или проседает фундамент дома от замачивания грунта, то для устранения этих проблем стоит сделать дренаж.
Дрена́ж (фр. drainage) — естественное либо искусственное удаление воды с поверхности земли либо подземных вод. Земля часто нуждается в отводе грунтовых либо ливневых вод для улучшения агротехники, строительства зданий и сооружений.ВикипедияСодержание страницыскрыть1Принцип работы дренажа2Выбор правильной системы осушения.2.1Поверхностный дренаж воды с участка.2.2Подземный дренаж участка.2.3Понижающий дренаж грунтовых вод.2.4Перехватывающий дренаж.2.5Ливневая канализация.3Конструктивные особенности дренажных систем.3.1Глубина заложения.3.2Выбор и монтаж дренажных труб.3.3Инспекционные (смотровые колодцы).3.4Обогрев точечного водоприёмника.3.5Установка дренажного колодца.4Заключение.
Принцип работы дренажа
Принцип работы дренажа заключается в том, чтобы на локальном участке земли создать меньшее сопротивление для воды и таким образом направить ее в нужную сторону. Например, если есть прослойка песка и глины, то вода пойдет по песку, так как он лучше пропускает воду. Если взять песок и щебень, то вода пойдет по щебню.
Самый простой дренаж можно сделать так, вырыть канаву с уклоном, уложить в нее геотекстиль, засыпать щебень фракции 20-40. Затем свободными концами геотекстиля завернуть щебень и засыпать грунтом. Геотекстиль – эта специальная ткань, которая не гниет, пропускает воду, но не пропускает мелкие частица песка и земли. Таким образом дренажный канал будет защищен от смешивания с землей и, следовательно, у него не будет уменьшаться фильтрационная способность.
Чтобы еще больше улучшить фильтрационную способность дренажной канавы, в нее укладывают специальные дренажные трубы. Вдоль всей трубы по одной ее стороне пробиты отверстия, через которые вода просачивается во внутрь трубы и там по ее нижней стороне свободно стекает в нужном направлении. Труба укладывается отверстиями вверх.
Раньше простейшую дренажную систему устраивали с помощью вырытой канавы и уложенной в нее связок ивовых прутьев. Затем канава засыпалась землей. Таким образом формировался канал в земле с меньшим коэффициентом сопротивления для воды. Такая дренажная система рабочая, но не долговечная. Время ее работы примерно 5-20 лет, пока дерево не сгниет.
Выбор правильной системы осушения.
Перед началом работ следует определиться с видом дренажа, который необходим в этом конкретном случае. От этого будет завесить объем работ по его изготовлению. Выбор дренажной системы зависит от нескольких факторов: какой объект необходимо защитить от воды (дом, участок), какой тип воды необходимо дренировать (атмосферные осадки, грунтовые воды), ландшафт участка и другие.
Поверхностный дренаж воды с участка.
Представим ситуацию. Земельный участок имеет уклон, и вода течет по участку с участка соседа, расположенного выше. В этой ситуации проблему можно решить двумя способами. Можно сделать подземный дренаж всего участка, потратив кучу времени и денег , а можно сделать простой водораздел на границе участков, заставив воду обтекать участок. Для этого нужно будет сделать небольшую насыпь задекорировав её кустами и деревьями или поставить на пути воды искусственные препятствия, например, сделать забор с глухим фундаментом. Можно сделать еще проще: вырыть обычную канаву на пути воды и вывести ее за пределы вашего участка. Канаву можно засыпать щебнем.
Подземный дренаж участка.
Если не получается организовать поверхностный дренаж воды из-за особенностей ландшафта или по каким-либо другим причинам, то можно осушить участок земли с помощью подземного дренажа. Для этого копаются каналы, в них укладываются центральная дренажная труба и дренирующие трубы с ответвлениями. Расстояние между дренами зависит от типа грунта. Если глина, то между дренажными трубами должно быть расстояние около 20м, если песок, то 50 м.
Понижающий дренаж грунтовых вод.
Если вы строите дом и хотите, чтобы в доме был подвал, но на участке высокий уровень грунтовых вод, то дренаж нужно устраивать ниже уровня фундамента дома. Дренирующая труба должна быть заложена ниже уровня фундамента на 0.5-1м и в стороне от фундамента на расстоянии 1.5-2м. Почему труба должна быть ниже уровня фундамента? Дело в том, что уровень грунтовых вод никогда не упадет до уровня дренирующих труб. Всегда будет существовать подпор воды, и вода между дренажными трубами примет вид выгнутой линзы. Поэтому важно, чтобы верхняя точка этой водяной линзы не доходила до фундамента дома.
Также дренажная труба не должна находится в зоне напряжения под фундаментом. Если трубу заложить в этой зоне напряжения, то грунт под фундаментом будет подмываться водой, которая протекает через дренаж и тогда возможна осадка фундамента и его разрушение.
Перехватывающий дренаж.
Если вода после дождя или таяния снега появляется в подвале дома, то необходим перехватывающий дренаж, который будет перехватывать воду на подходе к дому. Этот вид дренажа можно устроить вплотную к фундаменту дома или на небольшом расстоянии от дома. Глубина заложения такого дренажа должна быть не ниже подошвы фундамента дома.
Ливневая канализация.
Если требуется организовать отвод ливневых вод от дома, то можно сделать подземный отвод воды с точечными водоприемниками или поверхностный дренаж с применением специальных лотков с решеткой. Дренаж из лотков по стоимости может выйти дороже в силу цен на материалы, но он позволяет перехватывать воду на всей длине лотков.
Не следует путать ливневую канализацию и дренаж воды с участка или от дома. Это две разные вещи.
При отводе ливневых вод от дома дренажные трубы с отверстиями не используются. Вода отводится по обычным канализационным или специальным гофрированным трубам. Некоторые люди совершают очень большую ошибку, когда ливневую канализацию соединяют с дренажными трубами. Иными словами, ливневые воды запускают в трубы с отверстиями. По их логике вода, которая собирается с крыши дома, будет отводиться по этим трубам и еще дополнительно вода из земли будет просачиваться в дренажные трубы и уходить по ним. На самом деле большой объем ливневых вод не будет полностью уходить по таким трубам, а наоборот будет из них просачиваться наружу и замачивать вокруг землю. Последствия работы такого неправильного дренажа могут быть очень плохими, например, замачивание фундамента дома и его просадка.
Конструктивные особенности дренажных систем.
Глубина заложения.
В сети интернет многие пишут, что глубина заложения дренажных труб должна быть ниже уровня промерзания грунта. И это правильно. Но не во всех случаях. Приведу пример.
На участке организован дренаж воды с поверхности земли. Дренажные трубы заложены ниже уровня промерзания грунта. Представьте ситуацию, когда в осенне-зимний период шел длительный дождь, который пропитал землю. После ударили морозы и заморозили землю. Пришла весна, снег начал таять, и вода потечет по поверхности земли. Будет ли в этом случае работать дренаж? Ответ нет, не будет. Вода не будет впитываться в землю и не достигнет дренажной трубы по то причине, что земля замерзла на всю глубину промерзания и, следовательно, не пропускает воду. Поэтому правильнее будет заложить дренажные трубы ближе к поверхности земли. Так как трубы должны укладываться с уклонами, то вода в них не будет застаиваться и, соответственно, не будет причин к их замерзанию и повреждению от обледенения.
Выбор и монтаж дренажных труб.
Все трубы дренажной системы должны прокладываться с уклонами. Уклон труб должен рассчитываться в зависимости от водообильности осушаемого горизонта и типа грунта. Минимальный уклон дренажных труб принимают 1см на метр длины трубы. Лучше, конечно, сделать уклон 2 см на метр длины трубы, но здесь стоит помнить о том, что увеличение уклона дрен приводит к возрастанию объемов работ.
При выборе дренажных и канализационных труб для отвода ливневых вод следует знать, что трубы различаются по классу кольцевой жесткости. Класс жесткости обозначают SN и измеряют числами. Например, SN-4, SN-8, SN-16. Гофрированные канализационные трубы в основном идут классов SN-8 и SN-16. Трубы ПВХ классов SN-4 и SN-8. На самих трубах данная маркировка обязательно должна присутствовать. Чем выше класс трубы, тем она прочнее и тем глубже ее можно заложить. Если трубы должны пройти под дорогой, то тогда их лучше укладывать в гильзе из металлической или асбестовой трубы, или использовать в этом месте трубы с большим классом кольцевой жесткости.
Некоторые люди совершают ошибку, когда вместо оранжевых труб для наружной канализации используют трубы серого цвета. Трубы серого цвета предназначены для канализации внутри помещения и не выдерживают давящих нагрузок от земли, они просто раздавливаются.
При покупке дренажной трубы, обернутой в геотекстиль следует данную трубу проверить на пропускающую способность. Некоторые недобросовестные производители дренажных труб используют геотекстиль низкого качества, который плохо пропускает воду. Поэтому при покупке трубы следует ее перевернуть отверстиями вниз и налить внутрь её немного воды. Если вода хорошо прошла через геотекстиль, то труба подходит для покупки.
Геотекстиль различается по плотности и сфере применения. Чем плотнее геотекстиль, тем он дороже. Для дренажных систем наиболее подходящий геотекстиль плотности 150-200 г/м2.
Инспекционные (смотровые колодцы).
Дренажная система обязательно должна иметь смотровые(инспекционные) колодцы. Они предназначены для прочистки трубы в случае ее засорения, а также выполняют роль пескоуловителей. Такие колодцы устанавливают в местах поворота дренажных труб, в местах сопряжения труб, на прямых участках и в местах значительного изменения уклона дрен. Теоретически максимальное расстояние между колодцами должно быть не более 50м, но на практике лучше делать меньшие расстояния.
Смотровые колодцы необязательно устраивать на каждом повороте. Если дренаж на участке делает несколько поворотов, то инспекционные колодцы можно установить через один поворот. Стартовые участки дренажной сети можно выполнять без первого смотрового колодца при условии, что длина от начала дрена до следующего колодца составляет не более 20м. В этом случае необходимо предусмотреть заглушку дренажной трубы.
Современные инспекционные колодцы изготавливаются из гофрированной пластмассы с минимальным диаметром 315мм. Такие колодцы состоят из трех частей. Сам колодец, пластиковое дно и крышка. Также с колодцем могут продаваться специальные муфты для подключения дренажных труб к нему.
Трубы, которые подключают к колодцу, обязательно должны иметь разрыв внутри колодца. Трубы следует соединять с колодцем выше его дна на расстоянии не менее 300мм. Таким образом нижняя часть смотрового колодца будет выполнять роль пескоуловителя.
При монтаже ливневой канализации следует обратить внимание на точечный водоприёмник. Он, как правило, изготовлен внутри с перегородкой, которая выполняет роль сифона и пескоуловителя. В результате внутри таких конструкций остается вода и в случае ее замерзания пластик может лопнуть. Весной, когда оттает лед и начнутся дожди, вода через данную трещину пойдет в землю рядом с домом. Чтобы избежать такой ситуации, необходимо устраивать обогрев. Его можно сделать с применением греющего кабеля, который пройдет внутри ливневой трубы и опуститься в дождеприёмник.
Установка дренажного колодца.
Куда сбрасывать воду из ливневой канализации? Ее можно собрать в емкость для последующего использования, например, для полива огорода. А можно сбросить в канаву, водоем или речку. Или можно на участке сделать дренажный колодец и сбрасывать воду в него. Назначением такого колодца будет дренирование воды в нижние слои земли. Дренажный колодец можно сделать из бетонных колец или купить специальный пластиковый колодец. Глубина такого колодца должна быть ниже глубины промерзания грунта не менее чем на 30см. Также важно понимать, что если на всей глубине дренажного колодца находиться глина, то такой колодец будет малоэффективным, так как глина очень плохо пропускает воду. Поэтому колодец нужно копать до песчаного слоя. Если не получилось докопать колодец до песка, то яму под колодец нужно копать как можно большего диаметра. По центру ставятся кольца колодца, а оставшееся место вокруг колец засыпается щебнем. Такой подход увеличит площадь фильтрации воды.
Дно колодца обязательно просыпается слоем песка или щебнем толщиной 20см. Со временем дно дренажного колодца заиливается и хуже пропускает воду. Чтобы почистить дно колодца, нужно будет поменять слой песка или струей воды под давлением промыть щебень и откачать грязную воду насосом. Также можно на его дно опустить мешок из геотекстиля с керамзитом. Тогда проблема заиливания решается просто заменой этого мешка.
Очень важно, чтобы вода при переполнении дренажного колодца не пошла в дренажные трубы. Поэтому нужно ставить откачивающий насос с датчиком уровня воды и обратный клапан на дренажные трубы.
Заключение.
Нужно понимать, что ошибки, допущенные при изготовлении дренажной системы, могут стоить очень дорого. Поэтому проектирование дренажа лучше доверить проектной организации с предварительным исследованием геологии участка.
Смотрите видео о дренажных системах. Правила монтажа: удаление от фундамента, глубина заложения.
Здравствуйте, наши уважаемые читатели. Любители пасторальных красот и лаконичного изящества грамотно построенного ландшафтного дизайна. Все вы, наверняка уже для себя поняли, что затевать строительство на «авось», очень затратное и неблагодарное мероприятие. И если в советское время деревенские жители знать ничего не знали о дренаже участков, то сегодня подобным новшеством уже никого не удивишь.
Тем более что на первый взгляд организовать такой водоотвод дело как минимум несложное. Но это действительно, только на первый взгляд, на практике же, даже трубы для дренажа на участке нужно выбирать с умом, иначе можно поставить под угрозу функционирование всех задуманной системы.
Содержание
Особенности дренажных труб
«Трубы – они и в Африке трубы», – скажет неопытный обыватель интернет просторов, и будет как никто другой далек от истины.
Подавляющее большинство поставляемых на рынок труб предназначено сугубо для транспортировки жидких или газообразных продуктов. Они имеют сплошные стенки и надежные, предусматривающие герметичность соединительные узлы.
А вот с дренажными изделиями не все так просто. Их задача заключается не только в транспортировке воды, но и в самом водозаборе. Притом делается это не только через торцевую часть, но и через сами стенки. Для этого в них заводом изготовителем делаются специальные отверстия, перфорация.
А вы думали, как вода попадает в дренажную трубу? ☺
Конечно, ломать – не стоить, и понавертеть дырок можно и в обычной трубе. Вот только зачем? Заводское изделие будет всегда лучше самопального.
Кроме того, во избежание заиливания дренажные трубы имеют гофрированную поверхность и фильтрующий элемент. И если геотекстиль можно намотать и на обычную перфорированную дрелью трубу, то воссоздать на ней гофрированную поверхность все равно не получится.
Виды дренажных труб
Но если вы думаете что семейство дренажных труб лишено разнообразия, и что для дренажа участка можно взять первое попавшееся изделие, вы вновь окажетесь неправы.
Жёсткая рыночная конкуренция заставила производителей искать оптимальные в плане цены/качества решения для каждой из возможных ситуаций, внося, таким образом, заметное разнообразие в мир дренажных изделий.
По материалу
Первое деление, которое может прийти в голову, конечно же, будет по используемому материалу. Тут, если сказать честно, никакой интриги нет.
Несмотря на то, что на современном рынке до сих пор можно найти асбестоцементные, бетонные и керамические трубы, они все равно практически вытеснены изделиями из пластмассы. И ничего тут не поделаешь. Законы рынка.
Керамика и асбест проигрывают химии по всем основным показателям.
Они:
- Тяжелы, что усложняет как их транспортировку, так и укладку.
- Недолговечны, а это для дренажа основной минус.
- И дороги. Все-таки производство пластмассовых изделий сегодня обходится производителю действительно в копейки.
В довесок, для монтажа дренажной системы из асбестовых или керамических труб, вам придется привлекать профессионалов, а они дешево не возьмут.
Пластмассовые же дренажные трубы всех этих недостатков лишены. Срок их службы переваливает за 50 лет, а с монтажом справится и любитель.
Изготавливают таковые из полипропилена (ПП) или поливинилхлорида (ПВХ). И те и другие имеют как сходные эксплуатационные характеристика, так и аналогичную стоимость, а потому отдать каким либо из них предпочтение довольно сложно.
По форме
Довольно интересно деление существующих дренажных труб по их форме. При этом имеется в виду не наличие или отсутствие гофрированной поверхности. Последняя сегодня является практически обязательным условием, а именно геометрическая форма сечения.
Тут есть два принципиально разных варианта:
- Традиционный круг, который до недавнего времени не имел аналогов и находился вне конкуренции.
- Или прямоугольник, с соотношением сторон один к четырем и более.
Такое решение позволяет закладывать дренаж непосредственно под самой поверхностью грунта и выдерживать значительные нагрузки.
Более наглядно о преимуществах плоских, или как их еще называют кассетных труб, покажет следующее видео:
По прочности
Выше мы затронули прочностные характеристики дренажных труб, а потому разберемся с ними более подробно.
Так, согласно классификации в продаже имеются:
- Трубы марки SN 4, глубина закладки которых не должна превышать двух с половиной метров. Нарушишь это правило, и ее просто сомнет давлением выше лежащего грунта.
- Трубы марки SN Эти выдерживают давление шестиметрового столба почвы
- Трубы марки SN 8. Самые прочные из имеющихся в свободной продаже дренажных труб. Их запросто можно проложить даже под проезжей частью.
По устройству
Еще одно любопытное деление можно провести по количеству слоев, из которых состоит дренажная труба, то есть по ее устройству.
Самые простые и дешевые – это однослойные трубы. Они могут изготавливаться из ПВХ или полипропилена низкого давления. Иметь низкие и средние прочностные характеристики и значительный коэффициент засорения, а значит, они нуждаются в регулярной чистке.
Дело в том, что гофрированная поверхность, которая спасает дренажные отверстия от заиливания снаружи, дублируется и внутри изделия, что позволяем мусору в процессе эксплуатации системы цепляться за эти неровности и накапливаться.
На порядок дороже обходятся покупателю двухслойные дренажные трубы. Их внешняя оболочка изготавливается из полипропилена низкого давления, тогда как материалом внутренней стенки является полипропилен высокого давления.
Подобный пирог придает изделию дополнительной жесткости и позволяет выдерживать более солидные нагрузки. С другой стороны, внутреннее покрытие сглаживает гофрированные неровности, что позволяет трубам дольше обходится без промывки.
По фильтрующему слою
Одним из самых заметных элементов, отличающих дренажные трубы от всех других, является фильтрующая обмотка. Именно она держит дренажные отверстия в чистоте, и не позволяет почве попадать внутрь изделия.
Она может быть выполнена геотекстиля или кокосового волокна.
- Первое применяют на чистых песчаных грунтах или в гравий, но в любом случае там недолжно быть даже частичек глины.
- Второй вид фильтров, наоборот, для суглинков и глинистых почв. Кокосовое волокно более стойкое к заиливанию, что позволяет выполнять свои функции гораздо дольше.
Но если вы решили укладывать перфорированную трубу в хорошо защищённый шар щебенки, без фильтра и вовсе можно обойтись. Скажем больше, он будет даже мешать. Дело в том, что сами отверстия в таких условиях легко промыть, а вот геотекстиль подлежит разве что замене. То есть, срок службы дренажной системы сократится до срока службы используемых фильтров.
Другими словами, перед тем как выбрать, какой фильтр вам нужен, задумайтесь, нужен ли он вам вообще?
По перфорации
Ну и последнее деление, на которое мы хотели бы обратить внимание можно осуществить по самой перфорации.
Она может быть:
- Круговая
- Частичная
- Или отсутствовать вовсе
В первом случае отверстия располагаются по всему периметру сечения трубы, через каждые 60°. То есть по шесть перфораций на каждый шаг. Такие трубы незаменимы при вертикальной системе дренажа, так как могут впитывать воду всей своей поверхностью.
Другое дело если труба уже лежит на водоупорном пласте. В этом случае рационально использовать изделия с частичной перфорацией, в которых отверстия делаются только в верхней части трубы.
Ну и наконец, те участки дренажной системы, которые не задействованы в водосборе, и имеют исключительно транспортное, магистральное назначение, выполняются трубами без перфорации.
Как видите, выбирать действительно есть из чего, и дать исчерпывающий ответ, какие дренажные трубы лучше использовать именно в вашем случае может дать только дипломированный специалист.
Хотим напомнить: дренажная система рассчитана на более чем длительный срок эксплуатации, и ее ремонт сопряжен с большими финансовыми вложениями и огромным физическим трудом. Намного проще изготовить дренаж с нуля, чем исправлять косяки в уже существующей системе водосбора.
А потому настоятельно советуем, без должного опыта и необходимых профильных знаний не заниматься дренажными работами самостоятельно. Доверьте проектирование и монтаж таких систем профессионалам, и в будущем вам не придется перекапывать свой участок, разрушая уже созданный ландшафтный дизайн.
А на этом мы прощаемся с вами. До свидания и до скорых встреч на страницах сайта про дачу.
Василий Молька
На участках, где близко залегают грунтовые воды, лужи не редкость. Они долго не просыхают весной, образуются в дождливую погоду. Избыточная влага подступает к строениям, мешает благоустройству участка. Осушить участок от воды можно несколькими способами.
Многоканальные дренажные системы с водоотводными трубами требуют серьезных вложений. Они необходимы на заболоченных и глинистых участках, при близком залегании грунтовых вод.
Менее затратные варианты, точечный и линейный дренаж, искусственные водоемы так же снижают застойные явления в почвах.
Определение уровня воды на участке
Самый простой способ – вырыть яму поглубже, до 60 см. Это делается специальным ручным ямобуром, устройством, похожим на штопор. Иногда в такие ямы сразу начинает стекать вода. Это говорит о том, что в почве много избыточной влаги.
В сухую погоду вода заливается сверху. Если через 5-6 часов она продолжает стоять, причина подтопления участка в низком залегании грунтовых вод. Аналогичным показателем служит соседский колодец, любой близко расположенный котлован.
В каких случаях дренаж нужен обязательно
- В зону подтопления попадают низинные участки. Их огибают дренажными каналами по периметру.
- На участке долгое время не появляется трава, вымокает клубника, плохо развиваются подовые деревья. Делают точечный или линейный дренаж.
- Участок расположен под уклон. Ливневые воды сносят питательный слой почвы. В этом случае вода отводится по каналам с верхнего края участка в одну или обе стороны.
- Болотистая местность и глинистые почвы. Дренаж делается в виде «елочки» по всему участку.
Разновидности осушающих систем
Тип дренажного участка выбирается исходя из конкретных условий: степени увлажнения почвы, вида грунта, финансовых возможностей.
Наиболее бюджетным считается точечный без водоотвода в накопительную емкость. Простым – французский или канальный тип дренажа. Закрытый линейного типа самый затратный, но долговечный. Он монтируется на участках с загородными домами и благоустроенными участками. На садовых земельных наделах дренажные трубы прокладывают редко.
Закрытый дренаж всего участка. Выбирается ось, по ней выкапывается центральный дренажный канал с выходом в накопительную емкость или колодец. С двух сторон, параллельно друг другу, с шагом до 6 метров под углом 45 градусов к центральной оси делаются дополнительные траншеи. Они соединяются с центральным каналом.
Создается уклон для естественного стока воды. На дно укладывается подушка из щебня и песка, сверху укладывается дренажная труба. Она обертывается слоем геотекстиля для того, чтобы частички земли не забивали отверстия.
До уровня почвы труба засыпается щебнем вперемежку с песком. Избыточная вода периодически выкачивается из накопительной емкости или колодца. Чистку труб производят раз в 10-15 лет.
Система открытых каналов
Делается по принципу закрытого дренажа без укладки труб.Осушить болото на участке таким методом вполне реально. Вода стекает в накопительный колодец или искусственный водоем по канавам, засыпанным гравием. Стенки канавы делаются с уклоном 25-30 градусов, укрепляются бетоном или досками. Такая система осушения называется французской.
Использование цветного гравия, гальки для заполениния траншей придает участку колорит. Края траншей облагораживаются цветами, красивыми кустарниками. Чистят такую дренажную систему раз в 6-10 лет, иногда полностью обновляют гравий.
Точечный дренаж. Осушить участок своими руками можно с помощью ям. Их роют на низинных участках, глубиной до 1 метра. Стенки ямок делают с уклоном 30 градусов, выстилают геотекстлилем, укрепляют декоративными камнями. Используются как дополнительный резерв воды для полива.
Садоводы в качестве точечного дренажа заболоченных участков используют метровые куски пластиковой трубы. В них делают много отверстий диаметром до 1 см. Эти трубы на всю глубину вкапывают в землю вертикально или под небольшим углом на расстоянии двух метров друг от друга.
Сверху в трубы засыпается гравий средней фракции. Такая система спасает корни плодовых деревьев от избыточной влаги при низком уровне залегания грунтовых вод.
Корневой дренаж
В качестве осушающей системы работают корни некоторых влаголюбивых растений. В тропиках болота осушают эвкалипты. В условиях средней полосы хорошими «насосами» считаются:
- березы;
- ивы;
- боярышник;
- лиственницы;
- клены (в том числе декоративные); ольха;
- ясень;
- дуб.
Цветы для клумбы цветущие все лето: схемы и идеи по выбору низкорастущих и многолетних цветов для сада и участка (125 фото)
Искусственный газон для дачи своими руками: 175 фото идей укладки и выбора места под идеальный газонИх размещают по периметру участка. Корневая система этих деревьев достигает 80-100 см. В посадочные ямы для дренажа и укрепления корневой системы на глубину 20-30 см насыпается щебень вперемежку с землей. Среди плодовых деревьев самой влаголюбивой является слива, среди ягодных культур – ирга, шиповник.
Растения, осушающие участок, способны его украсить
Аквилегия или водосбор отличается ажурной листвой, нежными цветами от желтого до темно-синего оттенка. Неприхотливое многолетнее растение, размножается семенами естественным путем. Любит тенистые места. Цветет с конца мая до середины сентября.
Астильба. Многолетнее растение с пушистыми соцветиями. В зависимости от сорта, бывает белой, розовой и нежно-сиреневой окраски. Цветет с июня до конца августа.
Бадан. Невысокий кустик с крупными мясистыми листьями, выпускает пучкообразные соцветия розового оттенка. Развивается корневищами, обладает целебными свойствами. Любит тенистые места. Бруннера или садовая незабудка. Соцветия достигают полуметра, растение образует очень воздушный нежный ковер. Размножается многолетний цветок делением корней.
Герань садовая. Окраска от кроваво-красного до нежно-фиолетового. Не прихотлива, заполняет всё свободное пространство. Ирис. Клубне-луковичное растение, в зависимости от разновидности цвете с конца мая до середины июля. Лист узкий, остроконечный, плотный. Неприхотлив к составу почвы. Купавка или купальница. Дикорастущее растение. При удобрении желтая «розочка» достигает 6 см в диаметре. Раскрывается в конце мая-начале июня. Лист резной, декоративный.
Фото инструкция как осушить участок
- https://remoskop.ru/drenazh-na-dachnom-uchastke.html
- https://delairukami.ru/sad-i-ogorod/drenag-na-ychastke-doma/
- https://sait-pro-dachu.ru/iz-kakix-trub-luchshe-vsego-sdelat-drenazh-na-uchastke/
- https://landshaftblog.ru/instrukciya-kak-osushit-uchastok/
