Горизонтальная разводка системы отопления: гарантия эффективности и экономичности

Разводка отопления – это схема расположения нагревательных приборов и соединяющих их труб. От вида разводки существенно зависит эффективность работы отопительной системы, ее экономичность и эстетичность.Основные виды разводки отопления:

• Однотрубные и двухтрубные
• Горизонтальные и вертикальные
• Тупиковые и со встречным движением теплоносителя
• Отопление с верхней и нижней разводкой

Вертикальная разводка системы отопления

Наибольшее распространение получила в Советском Союзе в период с 1960-ого по 1999-ый года из-за дешевизны и простоты прокладки инженерных коммуникаций. О проблемах, связанных с ее применениям, инженеры того времени не слишком задумывались.

Однотрубная вертикальная система отопления

Такая система разводки распространена преимущественно в домах старой постройки до начала 2000 года. В таких домах подающая магистраль проходит по техническому этажу или в подвале дома, а теплоноситель поступает в каждую батарею последовательно (постепенно остывая) по вертикальным стоякам.

Преимущества: небольшой расход труб. Из-за него некоторые недобросовестные застройщики продолжают создавать дома с такой разводкой по сей день.Недостатки: невозможность отключения отдельных отопительных приборов, и невозможность их регулировки, перерасход нагревательных приборов, и большие теплопотери теплоносителя. Что подразумевает невозможность установки квартирных приборов учета тепловой энергии.

Если при однотрубной разводке теплоноситель двигается по одному цельному контуру через все радиаторы, то при двухтрубной системе идёт два стояка: из одного теплоноситель поступает в радиатор, а в другой уходит.

Двухтрубная вертикальная система отопления

При двухтрубной системе отопления с нижней разводкой подающий и обратный магистральные трубопроводы проходят в полу нижнего этажа здания или в подвале, а теплоноситель поступает независимо в каждый радиатор.

Преимущества: хорошая регулировка системы отопления, возможность отдельного отключения каждого отопительного прибора, отсутствие перерасхода отопительных приборов.

Недостатки: увеличивается протяженность трубопроводов по сравнению с однотрубной схемой, практическая невозможность установки квартирных теплосчётчиков.

Причины невозможности установки квартирных теплосчетчиков в домах с вертикальной разводкой отопления

• Метрологическая проблема. Теплосчетчик считается работающим корректно, когда разница температур теплоносителя между входом и выходом (подачей и обраткой) составляет более 3^оС. Тепловое потребление 1 радиатора в зависимости от типоразмеров, коэффициента оребрения и площади обогрева составляет от 0,5^оС до 2^оС.
• Необходимость установки теплосчетчиков на каждый стояк, что дорого и весьма хлопотно. В дальнейшем пользователю придется вручную снимать показания с каждого из счетчиков, суммировать их и подавать в теплоснабжающую организацию. Риск математической ошибки и человеческого фактора. Высокие расходы на поверку, что частично нивелирует экономию от установки и увеличивает окупаемость.
• В паспорте теплосчетчика написана область применения прибора. Например, для Ultraheat T-230 — «Счетчик применяется для учета потребляемой энергии в квартирах, коттеджах, многоквартирных домах и объектах малого бизнеса… измерение температуры в подающем и обратном трубопроводе производится…. и т. д. и т. п.». Нигде нет слова про батарею, да подающего и обратного трубопровода на батарее нет.

Все вышеперечисленные причины являются аргументами для теплоснабжающих организаций не принимать в коммерческий учет теплосчетчики установленные в домах с вертикальной разводкой системы отопления.

Единственный способ организовать учет тепла при вертикальной схеме разводки отопления это распределители тепла.

Горизонтальная разводка системы отопления

В данном случае магистральный трубопровод идет через все этажи, на каждом этаже расположены ниши отопления, в которых через отводы от стояков каждое из помещений на этаже имеет свое собственное подключение (по горизонтальным трубам расположенным в полу) к общей системе отопления.

Горизонтальные однотрубные схемы используются редко, у них довольно узкая область применения и они не используются для обогрева многоквартирных домов, поэтому здесь рассмотрим варианты двухтрубной разводки.

Двухтрубная горизонтальная (поэтажная) система отопления с разводкой по периметру

Посмотрев на рисунок можно увидеть что от магистральных подающего и обратного стояков по периметру помещения в полу проложены трубопроводы к каждому отопительному прибору. Каждая квартира имеет свой собственный ввод системы отопления. Ниша отопления с магистральными стояками может быть расположена как в самой квартире, так и в коридорах общего пользования (на этаже расположения квартиры или на 1 этаж ниже расположения квартиры) в зависимости от проекта разводки внутридомового отопления.

Каждый радиатор оборудован кранами Маевского для спуска воздуха и зачастую на каждом из поэтажных отводов отопления установлены автоматические воздухосборники.

Данная схема разводки наиболее распространённая в многоэтажных жилых домах из-за простоты исполнения и ценовой доступности для застройщиков.

Преимущества: аналогичные двухтрубной вертикальной системе, плюс отсутствуют стояки на каждом отопительном приборе (кроме магистральных стояков). Возможно поэтажное отключение системы отопления и применение радиаторов с нижним подключением, что, наряду с прокладкой магистральных трубопроводов в конструкции пола или в плинтусе, позволяет максимально уменьшить количество открытых труб и улучшить эстетику интерьера помещений.

В таких системах отопления можно использовать квартирные теплосчётчики.

Недостатки: необходимость применения компенсаторов давления при высокой этажности зданий, усложнение эксплуатации ввиду наличия воздушных кранов на каждом нагревательном приборе, высокие теплопотери в полу и через ограждающие конструкции.

Двухтрубная поэтажная система отопления с коллекторами на каждом этаже (лучевая)

В нишах отопления на отводах от магистрального трубопровода (стояка) на каждом этаже располагаются коллекторы — подающий и обратный. От коллекторов подающие и обратные трубопроводы под полом подводятся индивидуально к каждому радиатору в квартире.

Преимущества: аналогичны двухтрубным горизонтальным системам отопления при более высокой надежности системы в целом, высокий уровень энергоэффектиности и меньшие энергозатраты на обогрев.

Недостатки: большая протяженность подводящих трубопроводов, высокая стоимость.

Лучевая схема разводки является инновационной для нашей страны. Сегодня такая система приобретает все большую популярность в строительстве.

В таких системах отопления можно использовать квартирные теплосчётчики.

<index>

В многоквартирных домах можно встретить разные типы системы отопления, каждый из которых имеет свои минусы и свои плюсы. От выбранного типа системы зависит теплообеспечение многоквартирного дома и его эффективность.

Что такое разводка отопления

Разводкой системы отопления называется схема, по которой располагаются нагревательные приборы и соединительные трубы между ними. Эффективность работы всей системы зависит именно от типа разводки, так же, как эстетичность и экономичность. Наиболее популярными являются горизонтальная и вертикальная схемы разводки, так как трубопровод может принимать либо строго горизонтальное, либо строго вертикальное положение.

Важно! Вертикальная разводка имеет основной лежак, который проходит в подвале здания. От этого стояка отходят стояки с меньшим диаметром, к каждому из которых присоединяются радиаторы и трубы в квартирах. Этот тип выбирают достаточно часто благодаря его дешевизне. Большую значимость имеет простота в монтаже и дальнейшем использовании.

Горизонтальная разводка отличается особыми хорошими эстетическими, техническими и эксплуатационными характеристиками. Подобная коммуникация может быть как двухтрубной, так и однотрубной системой. Второй вариант не используется при обогреве многоквартирных домов и имеет достаточно узкую специализацию. В отоплении многоквартирных домов используется двухтрубная система отопления.

Горизонтальная система разводки

Система горизонтальной двухтрубной разводки имеет собственные плюсы и минусы. Ее не придется отключать полностью при наличии неисправности в ней — достаточно отключить один конкретный узел. Устанавливаются компенсаторы, которые будут контролировать перепады давления, и не будут допускать поломок из-за изменения давления в трубах. Эта разводка предполагает, что будут присутствовать обязательно два основных стояка, располагающиеся в специальном техническом общедомовом помещении или подъезде, подающего и обратного потока воды.

Важно! Первый отвечает за подачу горячей воды постоянной температуры, а второй — за отток охлажденной воды, которая прошла весь дом. Каждый этаж располагает коллектором, который разветвляется на два крана для квартиры. От этих кранов прокладываются трубы, которые прячутся в стяжке пола и питают все радиаторы теплом. Они выглядят гораздо эстетичнее и аккуратнее, чем советские образцы отопления.

• Контроль за тепловым расходом упрощен, так как управление чаще всего установлено дистанционное и автоматическое;
• Есть возможность регулирования, осуществляемая автономно для каждой квартиры исходя из назначения помещений;
• Чаще всего монтаж выполняется во время ремонта, чтобы не портить внешний вид дома;
• Небольшие затраты на монтаж и простая сборка;
• Материалы внутридомовых инженерных коммуникаций изготавливаются износостойкими, поэтому средний срок их службы составляет от 50 лет.

К ее недостаткам можно отнести тот факт, что достаточно часто приходится настраивать работу всех отопительных коммуникаций и системы в жилом доме вручную, что бывает сложно. Важно относиться аккуратно к этим внутридомовым инженерным коммуникациям, потому что эта система отопления является хрупким сооружением, подверженным механическим повреждениям.

Вертикальная система

В некоторых многоэтажных домах используется иная схема отопления — вертикальная. Чаще всего ее устанавливали в советское время с 60 годов прошлого столетия по 99 год. Она была очень популярна из-за серьезной дешевизны прокладки труб. Эта система отопления также бывает как однотрубной, так и двухтрубной.

К преимуществам вертикальной системы отопления можно отнести серьезную экономию труб. По этой причине часть застройщиков продолжает возводить дома именно с этой разводкой. Недостатков значительно больше — невозможно перекрыть отдельные отопительные приборы, нет возможности контролировать их нагревание, за счет этого часто происходит перегрев и перерасход приборов. Теплоносители в этом случае часто несут большие и неоправданные потери. Помимо этих недостатков невозможно установить квартирные приборы учета затрат тепла.

Двухтрубная система выигрывает у своего предшественника. В этом случае есть две трубы-стояка — одна подает горячую воду в трубы, а вторая возвращает остывшую воду обратно. В этом случае теплоноситель способен попасть в каждый радиатор независимо. В этом случае появляется возможность отключить и заменить отдельные радиаторы и не перерасходовать тепло там, где это не требуется. Система отопления в этом случае регулируется. Но установка квартирных счетчиков все равно является невозможной. Протяженность труб сильно увеличивается, делая подобное устройство значительно дороже, чем вертикальная однотрубная.

</index>

Горизонтальная разводка

Такой тип широко применяется при отоплении частных одноэтажных домов и квартир, которые оборудованы автономной системой отопления. Горизонтальную разводку удобно монтировать и обслуживать. Такая схема в основном используется в двухтрубных и лучевых системах отопления, что делает такую ее наиболее популярной. Горизонтальная схема позволяет подсоединять отопительные приборы в различных вариациях, что ощутимо повышает теплоотдачу системы отопления – в целом.

Горизонтальная разводка отопления имеет три разновидности:

Однотрубная

Отопительная система, которая построена по однотрубному принципу, широко применяется в квартирах многоэтажных домов. Нагретый теплоноситель в такой системе отопления сперва поднимается на самый последний этаж, а потом спускается по нисходящей линии отопительного контура. Именно к этой линии подсоединяются все отопительные приборы. У однотрубной разводки есть небольшой недостаток. Всё дело в том, что наибольшее количество тепла получают верхние этажи многоэтажки, а к самым первым этажам теплоноситель доходит уже немного поостыв. Следовательно, на верхних этажах будет наблюдаться избыточное отопление, а на первых этажах – недостаточное.

Однотрубная разводка системы отопления горизонтальной схемы также применяется в частных коттеджах, которые имеют 2-3 этажа. В данном случае однотрубная схема будет работать наиболее правильно, поскольку теплоноситель не будет остывать, проходя эти три этажа, и температура на всех этажах будет примерно одинаковой. Также однотрубная разводка имеет более высокое гидродинамическое сопротивление, нежели двухтрубная, и в однотрубной разводке наблюдаются более высокие теплопотери.

Однотрубная горизонтальная разводка отопления также имеет некоторые преимущества. Такую схему легко проектировать. Также однотрубная схема гораздо легче монтируется, и в процессе монтажа такой схемы используется гораздо меньше материалов. В однотрубной разводке наблюдается лучшая циркуляция теплоносителя, и в таких системах, особенно в частных домах, в качестве теплоносителя частоиспользуют антифриз.

Двухтрубная разводка

Горизонтальная разводка двухтрубного типа всё чаще используется в многоэтажных домах. При помощи такой разводки появляется возможность устанавливать приборы учёта расхода тепла, что позволяет экономить на оплате за отопление. Пользователь получает возможность платить за то количество тепла, которое он получил. Горизонтальная разводка в многоквартирных домах также позволяет:

• Отключить одну отдельную квартиру от системы отопления, что удобно при проведении ремонтных работ;
• Снизить потребление тепла в том случае, если жильцы квартиры долгое время отсутствуют;
• Спроектировать отопительную систему отдельно взятой квартиры по индивидуальному проекту;
• Увеличить ремонтопригодность.

Также система отопления с горизонтальной разводкой двухтрубного типа, которая смонтирована в многоэтажном доме, позволяет организовать в квартире систему «теплый пол». В многоэтажном доме горизонтальная система отопления распределяется по зонам – несколько этажей на каждую зону.

В двухтрубном отопительном контуре горизонтальной схемы вода или антифриз циркулируют от котла к отопительным приборам. После того, как теплоноситель отдаст тепло, через обратную магистраль (обратку) он возвращается опять в отопительный котёл. Таким образом в двухтрубном отопительном контуре имеются две магистрали – подача и обратка. Системы отопления, которые построены по 2-х трубному принципу, подразделяется на два вида:

• открытые;
• закрытые.

В открытых системах расширительный бачок устанавливается в самой высокой точке отопительного контура, и этот бачок также открытый (соединён с атмосферой). Через такой бак производится и подпитка отопительного контура.

В закрытых же двухтрубных отопительных системах горизонтальной схемы используется расширительные бачки мембранного типа. В таком бачке есть две камеры. Первая камера заполнена сжатым воздухом, а вторая камера соединена с отопительным контуром. Закрытые отопительные системы двухтрубной конструкции не имеют связи с атмосферой, и теплоноситель в них находятся под давлением. Закрытые системы хороши тем, что из-за недостатка кислорода внутри контура в них гораздо медленнее происходят коррозионные процессы.

Двухтрубная разводка имеет много преимуществ. Такая разводка делает возможной установку радиаторов отопления, температуру в которых можно регулировать при помощи ручных или автоматических вентилей. Такое удобное решение позволяет регулировать температуру в любой комнате. Также двухтрубная разводка может быть модернизирована, даже после ввода её в эксплуатацию. К такой разводке можно добавить дополнительные радиаторы отопления или другие устройства.

Двухтрубная разводка горизонтальной схемы отопленияимеет небольшие минусы:

• схема более сложная, нежели однотрубная;
• более высокая стоимость;
• такую разводку гораздо труднее монтировать.

Лучевая разводка

Данную разводку ещё называют «коллекторной». Лучевая разводка является также разновидностью горизонтальной схемы монтажа отопительных труб. Суть лучевой разводки заключается в том, что все отопительные приборы контура отопления подсоединяются к одному общему коллектору. Вернее, в лучевой разводке таких коллектора два:

1. Коллектор на подаче.
2. Коллектор на обратке.

Лучевая разводка позволяет более дифференцированно регулировать температуру внутри помещения, подавая на каждую комнату нагретую воду разной температуры. Также такая горизонтальная разводка позволяет отключать от системы отопления нагревательные приборы, скажем, в нежилых комнатах. Лучевая разводка позволяет производить ремонт отдельных участков отопительной системы, без полного слива воды из системы. Эта разводка чаще всего используется при отоплении типа «тёплый пол».

Лучевая схема имеет множество преимуществ, но и не лишена минусов. Такую горизонтальную разводку сложно монтировать и при её монтаже используется больше материалов и запорной арматуры. Также лучевую разводку желательно прятать в стены, а сами коллекторы устанавливать в специальных шкафах или нишах. Лучевая разводка может быть, как горизонтальной, так и вертикальной. Однотрубная и двухтрубная разводка отопительного контура также может подразделяться на два этих типа.

Плюсы и минусы

Горизонтальная разводка всех типов является наиболее эффективной, поскольку в такой конфигурации отопительной системы можно более гибко настраивать температуру во всех помещениях – по отдельности. Разводка горизонтального типа также снижает расход газа. К минусам этой разводки можно отнести лишь её сложность и материалоемкость, но эти небольшие минусы нивелируются всеми достоинствами этого вида разводки.

Вертикальная разводка

Такой тип разводки всё ещё используется в многоквартирных домах, поскольку именно этот тип наиболее подходит для отопления большого количества этажей. Также вертикальная разводка позволяет экономить материалы, и её легче монтировать. Данный тип схемы бывает однотрубным и двухтрубным, и двухтрубный тип более предпочтительный. Двухтрубная разводка отопления вертикального типа также позволяет менять отопительные приборы без остановки всей системы отопления. На отопители можно устанавливать автоматические или ручные вентили регулировки температуры.

Однотрубная схема вертикального типа не позволяет отключать радиаторы по отдельности, но зато на монтаж такой системы уходит гораздо меньше труб, чем на двухтрубную схему. Вертикальный тип разводки позволяет равномерно распределить тепло по всему помещению, но отапливаемая площадь комнат несколько ограничена. Вертикальную разводку целесообразно применять в том случае, если здание имеет от трёх этажей и выше.

Вертикальная разводка также позволяет организовать систему отопления, которая не будет оборудована циркуляционным насосом. Такое техническое решение применимо к частным домостроениям. Главным недостатком вертикальной схемы отопления является то, что её невозможно масштабировать. Также может вызвать неудобства тот факт, что регулировать температуру в каждой отдельной комнате – не удастся.

Разводка отопления вертикального типа может иметь верхнее или нижнее расположение. Эти два типа обладают некоторыми особенностями. Если используется однотрубная вертикальная разводка верхнего типа, то в ней подача осуществляется с чердачного помещения, где установлен специальный резервуар (лежак). Далее из резервуара теплоноситель распределяется по стоякам, которые подводят тепло к отопительным приборам.

Разводка вертикального типа с нижней подачей оборудована резервуаром в подвальном помещении, из которого вода поступает в стояки. По стоякам теплоноситель движется вверх, попутно проходя через отопительные приборы в каждой квартире. Если вертикальная разводка смонтирована по двухтрубной схеме, то в её контуре можно использовать регулируемые отопительные приборы. Также к такой системе можно подключать и приборы учета тепла.

Преимущества и недостатки

Главным преимуществом вертикальной схемы является то, что она легко монтируется. Также на постройку системы отопления вертикального типа уходит гораздо меньше материала и арматуры. Недостатками вертикальной схемы можно считать – неравномерное распределение тепла и невозможность регулирования температуры в отдельно взятом помещении или квартире, а также её более низкую теплоотдачу.

Итог

Любая отопительная система должна быть спроектирована и построена таким образом, чтобы обеспечить максимально эффективную теплоотдачу. У системы отопления любого типа есть свои преимущества и недостатки, которые нужно учитывать при проектировании отопительной системы под конкретные условия эксплуатации.

Читайте так же:

<index>

От типа разводки системы отопления в квартире или доме напрямую зависит уровень теплообеспечения. Самыми распространенными схемами являются однотрубная и двухтрубная горизонтальная система отопления.

Содержание

Виды разводки

В любой квартире все элементы отопительной системы подсоединяются по той или иной схеме. Трубопровод может иметь вертикальную или горизонтальную разводку.

В первом случае основной лежак проходит в подвале. От него отходят стояки меньшего диаметра, к которым подключаются трубы и радиаторы в квартире. Основное преимущество вертикальной разводки — ее дешевизна и простота.

Вертикальная разводка

Однотрубная вертикальная система может иметь верхнюю или нижнюю разводку. Оба вида обладают своими техническими особенностями. При монтаже однотрубной вертикальной системы с верхней разводкой труб подающий трубопровод прокладывается в чердачном помещении или на техническом этаже. Из лежака теплоноситель по последовательно подключенным стоякам подается в квартиры.

Такая система отличается статичностью. Масштабировать ее, изменяя количество радиаторов и устанавливая регуляторы, не получится. Она способна обеспечить экономию труб при монтаже, но требует установки большого количества нагревательных приборов. Однотрубные вертикальные системы хорошо подходят для проектов, предусматривающих естественную циркуляцию теплоносителя.

Двухтрубная система с нижней разводкой имеет подающий трубопровод и обратку. Они прокладываются по поверхности пола или в полу, например, в стяжке. При реализации такой системы теплоноситель поступает в каждую батарею независимо. Не лишена нюансов и такая схема. Каждый радиатор обязательно должен иметь кран, через который можно спустить воздух.

В отличие от однотрубных систем, двухтрубные относятся к регулируемым схемам. Построенные подобным образом коммуникации позволяют отключить любой нагревательный прибор в сети. Не характерен для них и перерасход радиаторов, но общая протяженность трубопровода будет значительно больше по сравнению с однотрубной схемой. В многоквартирных домах двухтрубная система имеет еще один нюанс. Установить индивидуальный теплосчетчик здесь практически невозможно. А использование общедомовых счетчиков тепла выгодно в основном для жильцов первых этажей.

Горизонтальная разводка

Основой горизонтальной разводки является подающий стояк, проходящий через все этажи. К стояку подключаются лежаки, подающие тепло в отдельные квартиры. Использование горизонтальной разводки требует тщательного утепления стояка, так как здесь возникают значительные теплопотери. Для максимально возможного сокращения потерь тепла стояки нередко устанавливают в специально оборудованных шахтах.

Однотрубные схемы имеют узкую область применения — обогрев помещений большой площади. Поэтому в жилых домах они практически никогда не монтируются. Горизонтальная двухтрубная система хорошо подходит для обеспечения теплом многоквартирных домов.

Монтаж двухтрубной системы отопления в общих чертах выглядит следующим образом:

• От главного подающего стояка по каждому этажу прокладываются подающая труба и обратка, а также подключаются радиаторы.
• На всех радиаторах без исключения монтируется запорная арматура.

Важное преимущество схемы — возможность поэтажного подключения/отключения тепла. Лежаки можно проложить в стяжке пола. Такая схема позволяет использовать радиаторы с нижним подключением. Все это хорошо сказывается не только на теплообеспечении, но и на эстетической привлекательности квартир. Нельзя не отметить и еще один важный факт — возможность установки индивидуальных теплосчетчиков.

При всех своих неоспоримых достоинствах система не идеальна. Сложность заключается в необходимости установки компенсаторов при значительной протяженности ветки магистрали. Усложняется и эксплуатация системы в целом, так как установка запорной арматуры и воздушных кранов требуется на каждом радиаторе без исключения.

Коллекторная разводка

Отдельно стоит рассказать еще об одной популярной схеме разводки — это двухтрубная коллекторная поэтажная система. Ее особенность заключается в монтаже подающего и обратного коллекторов на каждом этаже. Как и в случае уже описанного варианта, сердцем системы является общий подающий стояк. При большом количестве потребителей в доме допускается установка нескольких стояков. На каждом этаже монтируется два коллектора — подающий и обратный, а уже от них идут трубопроводы, подводящие теплоноситель к радиаторам.

В отличие от традиционных вариантов, коллекторная поэтажная схема обладает значительной протяженностью трубопровода. Учитывая, что для монтажа схемы применяются металлопластиковые трубы, реализация такого проекта оказывается дороже обычных вариантов.

Важно! Несмотря на этот недостаток коллекторные схемы с точки зрения эксплуатационных особенностей значительно эффективнее и проще других вариантов. Это делает их все более популярными не только в многоэтажном, но и в индивидуальном строительстве.

Двухтрубная коллекторная система гарантирует равномерную подачу тепла во все помещения. Для сравнения стоит вспомнить принцип работы однотрубных схем. В них подача и отвод тепла осуществляется по одной трубе, а радиаторы подключаются параллельно. По мере продвижения по трубопроводу теплоноситель остывает. В результате — чем дальше располагаются радиаторы от подающей трубы, тем холоднее в них вода, и, как следствие, ниже температура воздуха в помещении. Установить регуляторы в таких схемах подключения невозможно. Поэтому даже в пределах одной квартиры нельзя добиться равномерного тепла.

Двухтрубные схемы позволяют свести этот недостаток к минимуму. Остывший теплоноситель отводится из системы по обратке. Вода не остывает при продвижении от радиатора к радиатору, а значит, во всех помещениях будет приблизительно одинаковая температура. Такие тепловые показатели обеспечивают максимально комфортный микроклимат в квартире. Нельзя забывать и того, что в таких системах можно установить регуляторы температуры. А это дает не только комфорт, но также экономию и эффективное расходование средств. В целом монтаж дорогостоящей коллекторной схемы окупается в течение 2–3 отопительных сезонов.

Особенности коллекторной схемы

Важными отличиями двухтрубных лучевых (коллекторных) систем являются:

• Гибкость и масштабируемость схемы.
• Возможность установки терморегуляторов на каждый радиатор.
• Необходимость обеспечения принудительной циркуляции теплоносителя с использованием циркуляционных насосов.
• Каждый контур — это отдельная система, имеющая дополнительное оборудование и автоматику.
• Не требуется установка воздухоотводов на радиаторы.
• Высокая надежность системы, сокращение количества аварий и протечек.
• Высокая устойчивость к гидроударам.

1. Вопросы эстетики

Говорить об экономических и эксплуатационных преимуществах горизонтальных двухтрубных коллекторных систем можно очень долго, но нельзя не отметить и еще одно их преимущество — эстетичность. Современный человек ценит комфорт. Даже недорогой ремонт делается, если не с привлечением дизайнера, то хотя бы с использованием последних дизайнерских трендов. Наличие стояков по всей квартире плохо соседствует с современным дизайном. В старых домах вопрос стояков усугубляется еще одной немалой проблемой — постоянными подтеками, протечками, способными убить любой, даже самый лучший и дорогостоящий ремонт.

В двухтрубных коллекторных схемах все трубопроводы прокладываются в стяжке пола. Они не просто не портят квартиру — их абсолютно не видно. Укладка труб в стяжку возможна благодаря применению современных материалов — пластика и металлопластика. Они не подвержены коррозии, не боятся низких температур и даже замерзания теплоносителя.

Горизонтальные лучевые схемы позволяют еще и обеспечить действительно высокий комфорт в каждом помещении благодаря возможности установки теплорегуляторов. Температура дома регулируется в зависимости от того, какая погода за окном. Результатом является высокая энергоэффективность системы.

Заключение

Среди всех существующих схем монтажа теплосетей лучшим вариантом остается горизонтальная лучевая двухтрубная система. Несмотря на более высокую стоимость монтажа она пользуется все большей популярностью не только в многоэтажном, но и в частном домостроении. Подобная популярность коллекторных схем объясняется уникальным сочетанием отличных технических, эксплуатационных, экономических и эстетических показателей.

</index>Похожие записи

Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.

Разновидности разводки отопления

В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:

• Однотрубная.
• Двухтрубная.

Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

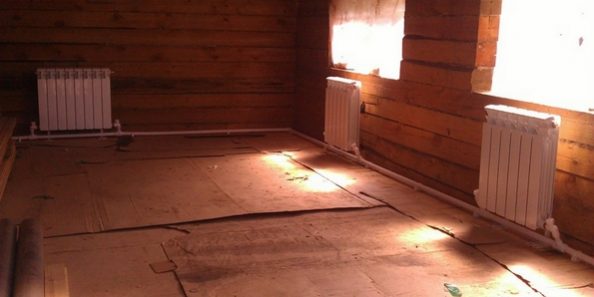

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.
