3 важных нюанса, которые надо учесть при выборе газового фильтра для котла

Хотите продлить жизнь и работоспособность отопительной системе — установите фильтр для воды на газовый котел. Это главное правило, которого должны придерживаться владельцы частных домов или предприятий с индивидуальным отоплением. Жесткая вода с примесями является основным источником неисправностей оборудования и не важно, поступает она в него из централизованного водопровода или природного источника.

Необходимость использования фильтра

Принцип работы любого газового котла заключается в нагреве теплоносителя, который потом подается в отопительные трубы и циркулирует по ним, обогревая помещение. Поступающая в контур вода, независимо от источника, содержит в себе массу различных примесей: песок, известь, шлак, землю, растворенные газы и т.д. Даже, казалось бы, чистая централизованная вода имеет высокий показатель жесткости. Протекая по трубам котла, весь этот мусор оседает на их внутренних стенках в виде накипи и известкового налета, снижая пропускную способность агрегата. Почему же так важно умягчение воды для газового котла и что может произойти, если пренебречь им:

трубы перестанут пропускать теплоноситель;
помещение не будет отапливаться должным образом;
трубы поржавеют, потрескаются и начнут протекать;
вентили и прокладки придут в негодность;
придет в негодность теплообменник;
котел перегорит или, в худшем случае, взорвется.

Как видите, последствия могут быть не самыми приятными и если вовремя не предпринять меры, то последующий ремонт влетит в копеечку. Установленные фильтры для воды на газовый котел способны непрерывно очищать жидкость, исключая появление накипи и образования солей внутри системы.

Разновидности и характеристики фильтров

Установка водяного фильтра на котел напрямую связана с видом оборудования. На сегодняшний день производители предлагают большой выбор фильтров с различными характеристиками.

Полифосфатные

Полифосфатный умягчитель воды для газового котла является одним из наиболее распространенным и бюджетным вариантом. Устройства отлично справляются с предварительной очисткой и смягчением поступающей в контур воды.

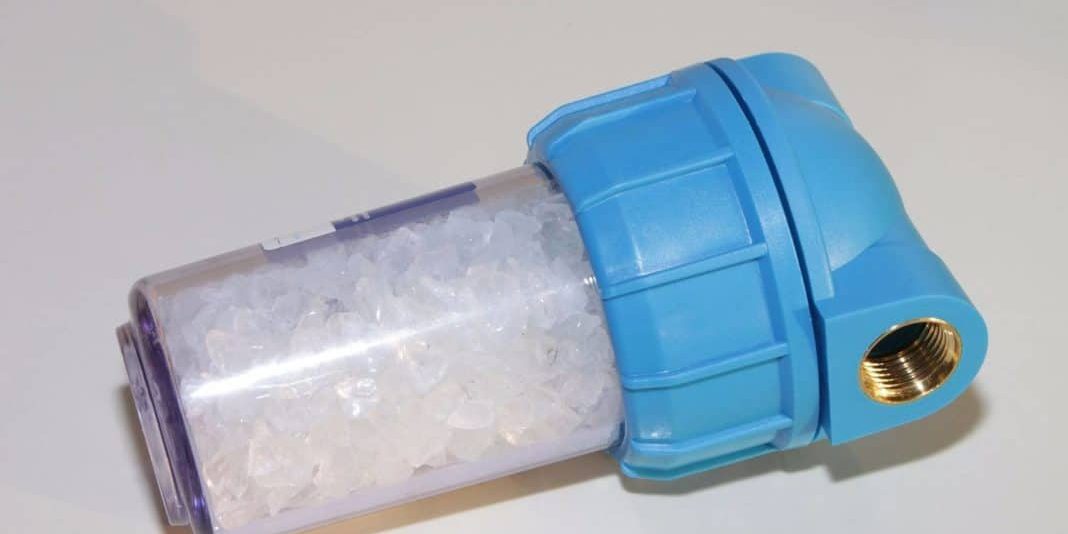

Полифосфатные фильтры представляют собой прозрачную пластиковую колбу, заполненную кристаллами из натриевой соли. Именно они образуют на стенках котла защитную пленку и не дают оседать накипи. С одного конца фильтр закрывается крышкой, с другого имеет отверстие с резьбой для слива. Устанавливаются полифосфатный умягчитель воды перед газовым котлом, в разрезе между двумя концами трубы.

Полифосфатный фильтр для воды на газовый котел

Жесткая вода, подающаяся в фильтр, проходит через кристаллы, очищается и потом поступает в котел и трубы. Наполнитель со временем вымывается и требует замены, но произойдет это не ранее, чем через три месяца. Сам же фильтр необходимо заменять каждые 12-18 месяцев. Это и есть основной и единственный этап обслуживания очистительного устройства.

К преимуществам солевых фильтров можно отнести:

дешевизну;
простоту в монтаже и обслуживании:
продление срока работы котла;
высокий уровень защиты от накипи.

Единственное, что исключает использование полифосфатов — применение их для бытовых нужд, т.к. в состав наполнителя входят агрессивные вещества.

Электромагнитные

По сравнению с ионообменным фильтром электромагнитный значительно выигрывает. Он не только очищает, поступающую в него воду, но и освобождает внутреннюю поверхность труб от старого налета.

Принцип работы прибора состоит в облучении воды магнитным силовым полем, благодаря чему соли в ней растворяются. Силовое поле на постоянном уровне поддерживается электрическим процессором. Таким образом, достигается максимальная эффективность при минимально затраченных усилиях. Кроме очищения воды, электромагнитный умягчитель способен образовывать внутри теплообменника защитную пленку, которая не даст образовываться коррозии, продлевая жизнь оборудованию.

Преимущества электромагнитных устройств в следующем:

не боятся перепадов давления и температур;
смягчают воду любой температуры;
идеально сочетаются с газовыми котлами, независимо от материала труб;
очищают внутренность оборудования без привлечения человеческих сил и разборки котла.

Электромагнитный фильтр для воды на газовый котел

Прослужит устройство достаточно долго, примерно 15-20 лет, поэтому высокая цена полностью себя окупает. Обслуживание фильтра заключается в его периодической промывке от частиц накипи. Электромагнитные агрегаты пригодны только для технических нужд. Если есть необходимость в подаче питьевой воды, то потребуется устанавливать дополнительные устройства.

Картриджные

Фильтры на газовый котел с картриджами отлично справляются с очисткой воды различной температуры. Есть следующие виды устройств:

механические — способны задерживать мелкий мусор, но не смягчают воду. Требуют частого обслуживания;
ионообменные — считаются лучшими, т.к. снижают жёсткость воды;
осмотические — пропускают молекулы воды с газом, что позволяет очистить жидкость от вредных примесей и микроорганизмов, но смягчить ее не получится;
угольные — работают за счет активированного угля. Требуют частой замены наполнителя, т.к. если этого не делать, теплоноситель будет засоряться еще больше;
мембранные — очищают воду, но не смягчают ее.

Фильтр для воды на газовый котел с картриджами

Картриджевые устройства производятся в двух исполнениях корпуса: пластиковом и металлическом. Оба варианта надежные и функциональные. Корпус имеет латунную резьбу и спускной клапан, что упрощает смену картриджей. Сверху расположен воздушный клапан для удаления воздуха после замены внутреннего элемента.

Сменные картриджи изготовлены из хлопчатобумажной нити и нержавеющего сетчатого сердечника, который задерживает в себе все механические составляющие теплоносителя. Тканевый кожух удерживает соли, известь и другие примеси из воды, тем самым защищая котел от образования налета и коррозии.

Критерии выбора фильтра для газовых котлов на воду

К выбору очистительного фильтра необходимо подходить со всей ответственность, ведь от этого зависит дальнейшая работа оборудования. Если есть сомнения по поводу покупки того или иного устройства, лучше проконсультироваться со знающими людьми или руководствоваться общими правилами выбора.

Ориентируйтесь на качество воды и частоту использования фильтра. Для регулярной эксплуатации подойдет электромагнитный очиститель, не требующий разборки и замены основных деталей. В комплекте с дорогим котлом он покажет максимальную эффективность работы.
При сильно жестком и грязном теплоносителе лучше использовать двойную защиту и смягчение, ориентируясь на разные степени очистки воды.
Если бюджет ограничен, можно отдать предпочтение полифосфатному фильтру или картриджному.
Учитывайте габариты фильтра, чтобы было достаточно места для его монтажа.
Покупайте изделия у проверенных продавцов, которые предоставляют на свою продукцию гарантию качества и возможность гарантийного сервисного обслуживания.
Ориентируйтесь на известные фирмы-производители, т.к. их сложней подделать, а в случае поломки детали на такие устройства найти будет легче.

Если не игнорировать данные рекомендации, то можно приобрести качественный фильтр с хорошим соотношением цена-качество.

Особенности установки фильтра для воды на газовый котел

Газовый котел, как и вся система отопления не потерпит дилетантства, поэтому установкой фильтрующего элемента должен заниматься понимающий в этом человек. Общий порядок действий зависит от типа выбранного устройства.

Перед началом установки нужно подготовить необходимые инструменты и материалы. Для работы понадобятся:

щетка для очистки труб, ведущих к котлу;
прибор для нарезки и запайки труб, если трубопровод пластиковый;
прибор для нарезки резьбы, если трубопровод металлический;
плоскогубцы;
пакля;
уплотнительная лента.

В обязательном порядке проводятся подготовительные работы. Трубы очищаются от налета и накипи. Для этого систему отопления промывают, сами трубы прочищают специальной щеткой или ершиком.

Необходимо убедиться, что купленный фильтр подходит к газовому котлу по диаметру труб, кранов, а также достаточно ли места для его установки. Рекомендуется монтировать устройство в легкодоступном месте, чтобы потом была возможность его обслуживать. Как правило, это место перед входом трубы в отопительный котел. При использовании электромагнитного очистительного устройства, необходимо продумать подключение и устанавливать прибор, исходя из наличия электрической розетки.

Обычно производители укомплектовывают свой товар руководством по монтажу и эксплуатации, поэтому внимательно изучите инструкцию. Установка фильтра предполагает выполнение нескольких этапов.

В месте монтажа фильтра труба разрезается.
Устанавливается и припаивается первый отсекающий кран. Его фиксируют на паклю или уплотнительную ленту.
Устанавливается и фиксируется сам фильтр.
Монтируется второй отекающий кран по тому же принципу, что и первый.

Для надежности рекомендуется устанавливать фильтры для газовых котлов на воду на специальные кронштейны, на которых они будут держаться.

После завершения установочных работ необходимо запустить и проверить работоспособность системы. Для начала нужно пустить воду и посмотреть нет ли протеканий. Если все сухо, подключают газ.

Работает или нет электромагнитный прибор, будет понятно сразу, т.к. он подключен к сети. Если использовались фильтры иного типа, то для их проверки должно пройти некоторое время.

Длительность и эффективность работы фильтра для газовых котлов на воду напрямую зависит от периодического и планового обслуживания устройства. Во время отопительного сезона очищать прибор рекомендуется не реже одного раза в месяц. Для этого перекрывают воду на том участке, где установлен фильтр. Теплоноситель сливают в заранее подготовленную емкость, из устройства вынимают внутреннюю сетку и хорошо прочищают ее под проточной водой. После этого конструкция собирается нас место, краны открываются и жидкость запускается в контур. Чтобы не допустить ошибок на любом из этапов, лучше пригласить опытного специалиста.

Что подойдет для двухконтурного котла

Начнем с того, что разберем особенности двухконтурного котла. Фильтр перед котлом двухконтурным должен быть каким-то специальным или нет? Двухконтурный означает, что у него не один вид нагрева, а два. Он греет воду, не только ту, что находиться в системе отопления, но еще и ту, что подается в дом в качестве горячей воды. Как это влияет на выбор фильтра? Ну, прежде всего тем, что качество воды все-таки питьевое, т.к. горячую воду семья будет использовать на кухне, для купания. И значит, качество очистки должно быть соответствующим. Вторая особенность – большее потребление воды, т.к. она идет сразу для двух целей, а значит, фильтр очиститель должен быть помощнее.

Потому для таких котлов нужно либо монтировать один полифосфатный фильтр более мощный, либо совмещать два прибора – электромагнитный и ионообменный, каждый на свой контур.

А для системы отопления?

Отопление может быть с котлом водогрейным, может быть газовым, может быть паровым. Какой должен быть фильтр в системе отопления перед газовым котлом? Вот тут как раз знания об электромагнитных преимуществах и пригодятся. Для газового водогрейного котла электромагнитный умягчитель подходит более всего. Безопасный в обслуживании, абсолютно неприхотливый и удобный в применении фильтр для очистки системы отопления, будет очень качественно очищать воду до нужной степени мягкости. И если его ставить в комбинации с грубым очистителем, то они будет работать много лет. Ведь магнитное воздействие с годами практически не теряется.

Подведем итоги

Выбор

Выбор фильтра для газового котла – задача ответственная, поскольку от вашего решения зависит то, насколько надежна и безопасна будет ваша система газоснабжения. На сегодняшний день на рынке отопительного оборудования и комплектующих представлены самые разные фильтрующие узлы, которые можно классифицировать по ряду признаков. В частности, существуют прямоточные и поворотные фильтры, которые отличаются друг от друга направлением движения газа. В зависимости от особенностей конструкции выделяют угловые и линейные устройства. Изготавливаются они в основном из стали или алюминия. Причем это могут быть как конструкции сварного типа, так и комплектующие, произведенные методом литья.

Если вы решили приобрести фильтр для газового котла – начните с оценки фильтрующего материала. Выделяют два основных типа материала – сетчатый и волосяной.

В первом случае в качестве фильтрующего элемента применяется специальная металлическая плетеная сетка, эффективно задерживающая мелкие частички пыли. Волосяной фильтр представляет собой кассету с прессованным конским волосом или капроновой нитью, пропитанными висциновым маслом.

Рассмотрим популярную продукцию, пользующуюся спросом на территории России, чтобы глубже узнать, что собой представляет газовый фильтр.

Фильтр защитное устройство для котлов

А в качестве защиты теплообменника от воздействия жесткой воды потребуется установить фильтр. Это продлит работоспособность котла и защитит его от вредоносного влияния.

В состав воды входят соли металлом. Они и делают воду жесткой и способствуют отложению накипи. Накипь, что покрывает поверхность теплообменника действует, как теплоизоляция. Она ухудшает процесс передачи тепла. Таким образом, ухудшается теплоотдача нагревательных элементов, что соответственно, приводит к перегреву и поломке теплообменника.

Перед тем как устройство сломается, накопление накипи имеет еще и другие последствия:

Топливный фильтр для котлов отопления

Начинается значительный перерасход электричества и газа. Для работы котел использует их все больше, а эффективности работы от этого не увеличивается.
Водяные узлы существенно снижают свою пропускную способность.
Водонагреватели с автоматическими клапанами приходят в предаварийное состояние. Происходит неполное открытие или, наоборот, закрытие клапана, который отвечает за подачу воды.

Фильтр всегда устанавливают в месте подачи воды в котел. Вода перед попаданием в систему пройдет через прокладки фильтра, на которых задержатся входящие в нее компоненты. Все прокладки фильтра имеют сетчатую структуру. Это позволит задерживать даже мелкие составляющие. Такие фильтры из-за высокой способности очищать воду получили название фильтров тонкой очистки.

Замена автомобильного газового фильтра

Используемые газовые фильтры для тонкой очистки топливных систем автомобиля одноразовые, для грубой – используются несколько раз. Для последнего регулярно необходимо и производить демонтаж. Зачастую устройство жидкой фазы находится под капотом. В список его функций входит также отлов мелких фракций из металла.

Производить замену фильтра следует либо раз в год, либо каждые 10 тыс. км – реже не стоит. Как же происходит данный процесс?

Для начала нужно перекрыть баллон. Далее необходимо снять гайки с газовой магистрали, входной и выводящей. Фильтр следует оставить на какое-то время, чтобы из него выветрился газ. После этого снимается «баклуша» приспособления. Она, как правило, крепится на кронштейне.

Теперь следует разобрать фильтр. Производится это максимально аккуратно, так как в корпусе имеется множество резинок и магнитов. После того как будет произведена очистка пространства в фильтре, следует установить новый картридж. Теперь осталось собрать прибор и установить его на место.

На этом замена газового фильтра завершена. Сделать этот процесс, как уже понятно, можно быстро и без каких-либо усилий. Единственный нюанс: следует устранить резинки, которые уже потеряли свою эластичность.

Компактный газовый фильтр серия 70600

Эта модель, производимая итальянской компанией «Giuliani-Anello s.r.l.», изготовлена из алюминия. Она укомплектована крышкой, выполненной из оцинкованной стали. Конструкция отличается надежностью, и согласно UNI-EN161 эта модель соответствует группе 1 по показателю механической прочности.

Компактный очиститель серии 70600 порадует владельца небольшими габаритами. Он был спроектирован для эксплуатации с газовыми котлами и водонагревательными колонками.

Приобретая данный фильтр, необходимо следовать нижеприведенным рекомендациям:

Убедитесь в том, что он подходит для вашей системы отопления, сверив технические характеристики;
Не устанавливайте фильтр в непосредственном контакте с оштукатуренными стенами;
В процессе монтажа задействуйте подходящий инструмент;
Монтируйте устройство таким образом, чтобы иметь легкий доступ к его крышке;
Направление движения газа должно соответствовать направлению соответствующей стрелки, размещенной на корпусе узла;
Монтируйте фильтр после газового редуктора.

Компактный газовый фильтр серии 70600 может использоваться в горизонтальных и вертикальных трубопроводах, что делает его универсальным решением проблемы фильтрации поступающего в систему газа.

Итог

Фильтр для газового котла – необходимая опция, которая позволит продлить срок эксплуатации вашего водонагревательного оборудования. Огромное количество конструктивных вариаций в самых разных ценовых диапазонах позволят вам подобрать оптимальную установку, которая будет полностью оправдывать потраченные на нее деньги.

Мы рассмотрели особенности фильтров на примере модели 70600 от итальянского производителя «Giuliani-Anello s.r.l.». Вы же можете не останавливать свой выбор на этой серии, поскольку на рынке комплектующих имеется исчерпывающий выбор аналогичных систем очистки.

Грубая очистка воды фильтрами отопления

Основным компонентом системы для задержания достаточно больших загрязнителей является фильтр грубой очистки для отопления. В зависимости от схемы и вида отопления обязателен его монтаж на нескольких участках. Существуют несколько моделей фильтров грубой очистки, которые отличаются не только конструктивно, но и материалом изготовления.

Фильтр-грязевик

Фильтр-грязевик для отопления

Самая простая конструкция представляет собой элемент, устанавливаемый на определенный участок системы. В нем присутствует сетчатый уловитель, расположенный в ответвляющем патрубке конструкции.

Он монтируется на подключении к центральной отопительной системе. Для автономных схем его установка обязательна в точках разветвления, на обратной трубе перед ее подсоединением к котлу и на байпасах.

В зависимости от конструкции и материала изготовления фильтр-грязевик для системы отопления может быть следующих видов:

По способу подсоединения – резьбовой, приварочный или фланцевый;
По расположению – вертикальный или горизонтальный.

Самые распространенный латунные модели рассчитаны на максимальную температуру до 150°С при давлении свыше 2,5 МПа. Такими же показателями обладают стальные виды, но они более подвержены коррозии. Для пластиковых трубопроводов существует полимерный фильтр для системы отопления. Однако их температурный режим работы намного ниже, чем для остальных – предельная температура теплоносителя находится на отметке +90°С.

Инструкция по установке фильтра-грязевика

Для того чтобы фильтр для отопления исправно выполнял свою функцию необходим правильный монтаж. На корпусе устройства обязательно указывается направление движения теплоносителя. Если же установить его наоборот, то помимо отсутствия фильтрации возникнет дополнительное гидравлическое сопротивление.

Также необходимо периодически проводить очистку сетки от накопившейся грязи и мусора. Для этого на отводящем патрубке есть винтовая крышка, которую можно снять. Но предварительно следует перекрыть движение теплоносителя на этом участке трубопровода.

Фильтр с сеткой для системы отопления защитит циркуляционный насос от попадания в лопасти мусора. Если его не установить, то вероятность выхода крыльчатки и двигателя из строя возрастает в разы.

Фильтр отстойник

Фильтр отстойник с воздушным сепаратором

Это усовершенствованная модель, позволяющая долгое время не проводить профилактические работы. Специфика конструкции грязевого фильтра для отопления с отстойником заключается в наличии колбы, расположенной внизу. Инородные компоненты, задерживаясь на металлической сетке под действием силы тяжести, опускаются на его дно. Колба изготавливается из термостойкого прозрачного пластика, что позволяет визуально контролировать степень загрязнения элемента.

Нередко для уменьшения содержания кислорода в воде, в одном корпусе с фильтром для системы отопления устанавливают сепаратор. При прохождении теплоносителя через фильтр происходит выделение воздуха, который концентрируется в верхней части конструкции. При достижении определенного значения давления открывается спускной клапан.

Преимущества и особенности установки подобной модели фильтра грубой очистки для отопления заключаются в следующем:

Возможность визуально контролировать степень заполнения колбы. Для слива загрязненной жидкости снизу установлен кран;
Уменьшение содержания воздуха в воде ведет к минимизации коррозийных процессов на стальных элементах системы;
Монтаж осуществляется практически сразу после котла отопления. Именно в этой части трубопровода значение температуры и давления теплоносителя максимальны, что способствует лучшей работе сепаратора.

Но нужно учитывать большую разницу в стоимости. Средняя цена фильтра-грязевика для системы отопления составляет около 140 руб. В то же время комбинированная модель с воздушным сепаратором обойдет гораздо дороже – до 7 тыс. рублей.

Обязательно проверяйте материал изготовления колбы у фильтра-отстойника. Это должен быть термостойкий пластик, который не потеряет своей формы под воздействием высокой температуры.

Низкое качество воды в централизованной системе водоснабжения приводит к отложению налета внутри котельного оборудования, нарушающего его работу. Для закрытого контура водяного отопления эту проблему решить легче – достаточно залить в систему воду, предварительно отстоянную, прокипяченную и очищенную (или дистиллированную), а также поставить сетчатый фильтр на обратной линии двухконтурного котла. Подготовка проточной воды представляет собой более сложную задачу, требующую комплексного подхода.

Для чего ставить фильтр перед котлом

Бытовые газовые и электрические отопительные котлы – это сложное и дорогостоящее технологическое оборудование. Для того, чтобы избежать их преждевременной поломки, качество подаваемого теплоносителя и электропитания должно соответствовать определенным требованиям. Так, при водородном показателе pH=6-8 общая жесткость воды должна быть не более 4 мг-экв/л. В противном случае требуется установка фильтра на входе жидкости в котел.

Повышенная жесткость воды способствует появлению твердых нерастворимых отложений на внутренних стенках оборудования и трубопроводов. Их толщина при длительной эксплуатации может составлять 3 мм и более. Чем больше слой накипи, тем хуже становится теплообмен.

Процесс интенсивного износа котла развивается по следующей схеме:

Снижение передачи тепла к воде. Опытами установлено, что при толщине накипи 6 мм теплопотери достигают 35%.
Перегревание стенок котла и труб.
Возникновение внутренних напряжений в металле, образование трещин.
Постепенное снижение прочности деталей.
Поломка котла и возникновение течи.

Выход из строя нагревательного оборудования по этой причине является негарантийным случаем, так как в руководстве по монтажу и эксплуатации изложены строгие требования к качеству воды и ее подготовке. Фильтры для очистки теплоносителя, как правило, в комплект поставки котла не входят. Их необходимо приобретать отдельно.

Мутность и жесткость воды

Часто потребители бытовых котлов путают понятия жесткости и мутности воды. Под последней понимают снижение прозрачности жидкости, обусловленное присутствием нерастворимых органических и неорганических веществ. В водопроводной воде причиной мутности чаще всего являются оксиды и гидроксиды железа, или попросту – ржавчина. Эти примеси находятся во взвешенном состоянии, а удалить их можно либо предварительным отстаиванием, либо очисткой через фильтр. В котлах они скапливаются в нижней части оборудования в виде шлама.

Жесткость воды обусловлена наличием в ней растворенных солей, которые не видны невооруженным глазом. Различают временную и постоянную жесткость. Первая из них характеризуется содержанием в воде карбонатов кальция и магния. Эти соли представляют наибольшую опасность, так как при нагревании свыше 100°С они выделяются в виде накипи. Очистить воду от них сложнее. Постоянная жесткость связана с наличием других солей, которые не выпадают в осадок при кипячении.

Общая жесткость питьевой воды, подаваемой в централизованное водоснабжение населенных пунктов, по нормативам не должна превышать 7 мг-экв./л, однако во многих регионах России ее фактическое значение выше предельно допустимой концентрации. Количество растворенных солей и взвешенных частиц увеличивается во время весеннего паводка и может достигать 15 мг-экв./л.

Способы умягчения воды

Снижение жесткости воды производится несколькими методами:

Ионообменный метод. Его сущность заключается в том, что между сорбентом и водой происходит процесс замещения ионов. На практике в качестве материала для картриджей фильтров используется ионообменная смола.

Очистка через систему обратного осмоса. Сущность метода заключается в том, что вода пропускается под давлением через полупроницаемую мембрану. Это наиболее глубокий способ фильтрования, позволяющий удалять частицы размером до 0,0001 мкм. К его недостаткам относится очень низкая производительность систем обратного осмоса (порядка 0,14 л/мин), поэтому они не подходят для установки перед котлом.

Магнитная обработка

При прохождении воды через узкий зазор между двумя полюсами постоянного магнита или электромагнита происходит изменение свойств воды, влияющих на процессы кристаллообразования солей. Под влиянием магнитного поля возникают субмикроскопические зародыши карбоната кальция. В результате накипь «выпадает» в толще воды, а не на стенках котельного оборудования.

При напряженности магнитного поля 12104 А/м 80-85% таких частиц имеют размер менее 0,5 мкм. Их совокупность представляет собой устойчивую агрегативную смесь. При более низком значении напряженности магнитного поля количество тонкодисперсных центров кристаллизации резко уменьшается, а противонакипный эффект обработки снижается.

Научные исследования о влиянии магнитного поля на процесс образования накипи проводились в отечественной науке еще в 70-80 гг. XX в. Магнитные фильтры (или точнее, преобразователи) не могут полностью устранить соли жесткости. Наибольшую эффективность они показывают в замкнутых системах отопления. Их установка перед бытовым оборудованием позволяет скорее «разрыхлить» откладывающиеся соли, что облегчает их удаление во время технического обслуживания.

Фильтры для механической очистки

Для механической очистки от взвесей перед котлом устанавливают сетчатые фильтры для грубой и тонкой очистки.

При покупке того или иного типа устройства необходимо учитывать следующие основные параметры:

Сетчатые фильтры для грубой очистки

Сетчатые фильтры для грубой очистки, или грязевики, – устройства с одной ступенью фильтрации. Они изготавливаются в двух основных конструктивных исполнениях:

Косые Y-образные или прямые фитинги с корпусом из латуни, бронзы или нержавеющей стали, внутри которых имеется сменный уловитель в ответвляющем патрубке.

Фильтры с корпусом в виде металлической (для горячей воды) или пластиковой прозрачной колбы (для холодной воды), через которую можно контролировать степень загрязнения устройства. Осадок, скапливающийся на дне, легко удаляется при промывке колбы, поэтому такие фильтры еще называют промывными. В состав комплектации дополнительно может входить манометр и редуктор, обеспечивающий защиту от избыточного давления.

Для бытовых отопительных сетей чаще всего применяется резьбовой способ присоединения устройства к трубопроводу.

Фильтры этой группы предназначены для очистки от включений крупного и среднего размера. В специализированных магазинах представлен большой ассортимент оборудования как отечественного («Аквафор», «Барьер», «Гейзер»), так и зарубежного производства («Honeywell», «Omoikiri», «BWT»). Их стоимость составляет от 100 руб. и выше.

Фильтры тонкой очистки

Механические фильтры для тонкой очистки можно разделить на 2 группы – предназначенные для очистки воды для питьевых целей (удаление частиц размером 1-10 мкм) и для технических нужд (фильтрация от 20 до 100 мкм на магистральных линиях).

Конструктивно они выполняются аналогично устройствам предыдущей группы. В качестве фильтрующего элемента чаще всего применяются следующие виды материалов:

Многоступенчатые системы

В продаже имеются также готовые комплексные решения для очистки воды перед входом в котел:

Для качественной подготовки теплоносителя необходимо сделать химический анализ воды. Типы картриджей в многоступенчатых системах могут подбираться индивидуально, в зависимости от вида и концентрации загрязнений. Так, при наличии большого количества органических соединений рекомендуется установить угольный фильтр, для обезжелезивания – картриджи, изготовленные из шнура с катионно-обменной пропиткой, а при высокой жесткости воды потребуется монтаж более дорогих и производительных систем.

Магнитные устройства

Магнитные фильтры используются в качестве дополнительного устройства в системе отопления. Помимо увеличения количества центров кристаллизации в толще воды они способствуют устранению оксидов железа, металлических сколов и стружки.

Магнитные активаторы изготавливаются в нескольких исполнениях:

Достоинствами таких фильтров являются их долговечность (потеря магнитных свойств составляет доли процента за 10 лет), компактность, отсутствие расходных материалов, надежность и возможность установки на трубопроводах как холодной, так и горячей воды. Цена на магнитные преобразователи составляет от 1000 руб. и выше.

Ионообменные фильтры

В ионообменных фильтрах происходит замена отрицательно заряженных ионов Ca и Mg на катионы натрия при прохождении воды через специальный наполнитель – ионообменную смолу. В продаже чаще всего можно увидеть недорогие картриджи, рассчитанные на небольшую скорость фильтрации – до 2 л/мин. Учитывая, что расход воды через полностью открытый смеситель составляет в среднем 7-10 л/мин., такие устройства не подходят для монтажа перед котлом. Жидкость, проходящая через фильтр, просто не успеет прореагировать с поверхностью ионообменной смолы.

Чем больше объем фильтрующей среды, тем большую пиковую производительность может обеспечить фильтр. Так, устройства с загрузкой смолы объемом 14 л могут обрабатывать до 1000 л воды в час.

К достоинствам таких фильтров относятся:

Однако процедура восстановления наполнителя довольно проста – необходимо засыпать в фильтр поваренную (не йодированную) соль и сделать обратную промывку оборудования. В результате происходит насыщение смолы ионами натрия и извлечение из нее ионов кальция и магния. Расход поваренной соли для регенерации составляет от 1 до 9 кг в зависимости от модели фильтра. В продаже имеются также установки с автоматическим блоком управления, которые загружают таблетированную соль по мере наработки устройства.

Средняя стоимость высокопроизводительных установок, пригодных для подготовки воды перед подачей в отопительный котел, составляет от 6-8 тыс. руб. (недорогие итальянские модели De Vecchi) до 150 тыс. руб. для американской специализированной системы Eco Water ECR3502R70, которая способна смягчать воду жесткостью до 40 мг-экв./л. Фильтры данного типа можно устанавливать только для бытового водопотребления, так как максимальная температура на входе в устройство не должна превышать +35…+40°С.

Полифосфатные фильтры

Полифосфатные фильтры по принципу действия отличаются от ионообменных. В корпус устройства загружается полифосфат натрия в виде кристаллов размером 0,5-3 мм. При прохождении воды через эту засыпку гранулы частично растворяются и связывают ионы кальция и магния в труднорастворимые комплексы (фосфаты), что препятствует осаждению накипи на стенках оборудования.

Расход полифосфата небольшой – порядка 5-7 г на 1000 л воды. Его растворимость также зависит от температуры. В холодной воде она значительно ниже. При уменьшении объема наполнителя его просто подсыпают и фильтр может работать дальше. Цена таких устройств – от 900 руб. и выше.

Как и предыдущий тип фильтров, устройства с полифосфатным наполнителем могут работать при температуре не выше 40-45°С. Корпус чаще всего выполняется из пластика, который не рассчитан на высокую температуру теплоносителя в замкнутой системе отопления. Фильтры можно смонтировать на магистраль с холодной водой перед котлом. Однако необходимо учитывать, что при жесткости воды свыше 7 мг-экв./л. они неэффективны.

Воду, пропущенную через полифосфатный фильтр, нельзя использовать в питьевых целях. Более того, у людей с повышенной чувствительностью и детей младшего возраста она может вызвать кожные аллергические реакции. Так как при попадании в естественные водоемы полифосфаты вызывают их бурное «цветение», то в некоторых зарубежных странах такие фильтры запрещены.

Ржавчина, грязь и карбонатные отложения в отопительных системах приводят к ухудшению рабочих характеристик водонагревательного котла и его преждевременной поломке. Поэтому перед ним необходимо устанавливать фильтры. В настоящее время наилучшим вариантом решения этой проблемы является монтаж комплексной водоочистной системы, подбираемой в соответствии с фактическими характеристиками воды. Из монофункциональных устройств наиболее подходящими являются фильтры с ионообменной смолой.

Чрезмерно жесткая вода, используемая в системе отопления в качестве теплоносителя, способствует образованию осадков на стенках теплообменника и магистралей: солей, накипи, мелкого мусора. Вследствие этого сужается сечение магистралей, усложняется или полностью нарушается циркуляция теплоносителя, увеличивается расход газа и в целом сокращается срок службы котла.

Даже самая чистая вода в отечественном водопроводе обычно – жесткая. Достаточно жесткой может быть и вода из глубоких источников (скважины). Для продления срока службы газового котла и всей системы отопления, увеличения интервалов между промывками теплообменника и обеспечения нормальных условий эксплуатации газового котла необходим умягчающий фильтр.

Как понять, что вода в системе отопления требует смягчения

Вода из поверхностных источников или не самого чистого водопровода – гарантированно жесткая и для использовании в отопительном контуре газового котла нуждается в смягчении. Убедиться в этом можно на простых примерах: накипь в чайнике или известковый налет на кране.

Теплообменник газового котла в разрезе. Использование загрязненного жесткого теплоносителя и отсутствие регулярной чистки привело к тяжелым последствиям: накипь и практически полное засорение.

Чтобы убедиться наверняка и проверить даже чистую воду со скважины, можно приобрести тест-полоски для определения жесткости воды. Они продаются в магазинах с кофемашинами или фирменных магазинах бытовой техники, зоомагазинах. Представляют из себя бумажные полоски, покрытые реагентом, которые необходимо опустить в воду, а затем сравнить их цвет с «палитрой результатов».

Согласно действующему ГОСТу 31865-2012, единица измерения жесткости воды – °Ж (градус жесткости):

до 2°Ж – мягкая;
от 2 до 10°Ж – средней жесткости;
более 10°Ж – крайне жесткая.

На практике уже 4-5°Ж способствуют оседанию на стенках солей и образованию накипи. При таких и более высоких результатах, для обеспечения нормальных условий эксплуатации газового котла нужен умягчитель воды, представляющий из себя один из нижеописанных фильтров.

Виды фильтров, умягчающих воду в системе отопления

Полифосфатный

Наиболее простой и недорогой, но эффективный вариант. Устройство полифосфатного (солевого) фильтра несложное:

прозрачный контейнер/колба;
пластиковая крышка;
слив;
кристаллы полифосфатной соли.

Вода, проходя через кристаллы полифосфатной соли, насыщается полифосфатами натрия, вследствие чего образуется пленка, обволакивающая жесткие соли, нейтрализуя их вред и защищая систему от накипи и отложений. После прохождения через ионообменный полифосфатный фильтр, вода становится технической и непригодной для питья, поскольку полифосфат – токсичное вещество.

Срок службы полифосфатных фильтров, а вернее их состава (растворяющихся кристаллов полифосфатной соли), невысокий. Расход наполнителя – около 3-5 грамм на 1000 литров. Рекомендуется полностью поменять состав колбы или устройство в сборе, если объем кристаллов уменьшился вдвое и более. На практике это происходит в среднем через 6-8 месяцев. Стоимость полифосфатных умягчающих фильтров – 300-1 200 руб., а фильтрующих заменяемых кристаллов – 150-400 руб.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Магнитный

Более дорогой и эффективный фильтр компактных размеров. Для газовых котлов рекомендуется применять именно магнитный смягчитель воды. Принцип работы основан на излучениях магнитного поля, преобразовывающего структуру воды:

Протекая через фильтр, вода на небольшое время изменяет свои физические свойства, вследствие чего процесс кристаллизации при нагревании происходит быстрее и в объеме воды, а не на стенках отопительного контура.
В результате преобразования магнитным полем, соли, ранее оседавшие на стенках, выпадают в осадок – мелкокристаллический шлам.
Осадок без вреда для системы проходит через зону нагрева или кипячения. Также он может быть полностью остановлен или выведен фильтром грубой очистки.

Особенностью магнитного способа смягчения является его кратковременный эффект, поэтому фильтр необходимо устанавливать как можно ближе к теплообменнику котла (зоне нагрева и активного отложения солей). После прохождения через магнитный филльтр-умягчитель вода не становится технической, не теряет прежний солевой состав и вкус.

Срок службы магнитных умягчителей практически не ограничен. Средняя стоимость устройства – 1 200- 3 000 руб.

Электромагнитный

При высокой температуре теплоносителя и высокой скорости его потока, для полноценного разделения солей обычных магнитов бывает недостаточно. Для усиления действия обычного магнита применяют электрическое напряжение, размещая на магните специальную электрическую обмотку. Тем не менее, для смягчения воды в системе отопления частного дома достаточно обычного магнитного фильтра.

Применение электромагнитного сочетания оправдано лишь в промышленных системах с высоким давлением и скоростью движения теплоносителя. Стоимость: 5-20 тыс. руб.

На что еще обратить внимание при выборе

Все умягчающие фильтры для воды определенного вида имеют одинаковый принцип работы и различаются лишь качеством работы, реже — практически незначимыми конструктивными особенностями. Поэтому определенных критериев выбора нет. Однако мы рекомендуем обратить внимание на:

производительность – также пропускная способность, измеряется в м³/час или л/час;
размер – магнитные умягчители незначительно превышают диаметр трубы, в то время как для полифосфатных фильтров требуется немало пространства вокруг трубы;
диаметр резьбы – должен совпадать с диаметром используемых труб в планируемом месте установки;
производитель – лучше выбрать фильтр известного производителя, желательно в специализированных торговых точках, способных обеспечить ремонт или замену в период действия гарантии.

Подключение к системе отопления

Упрощенная схема подключения умягчающего фильтра.

Установить умягчающий фильтр можно самостоятельно, бытовые модели имеют резьбовое соединение диаметром 1/2 дюйма, реже – 3/4″. Устанавливается фильтр на входе газового котла, т.е. на обратке, как можно ближе к нему и ни в коем случае не далее 2 метров. Полифосфатный фильтр перед подключением необходимо промыть, чтобы вымыть возможные мелкие фракции наполнителя. Сам процесс установки прост:

На подготовленное резьбовое соединение обратки наматывается уплотнитель. Это может быть уплотнительная нить или фум-лента.
Осталось накрутить на резьбу гайки фильтра и хорошо затянуть их ключом.

Перед полноценным запуском системы отопления рекомендуем проверить герметичность соединения. С обеих сторон фильтра рекомендуется установить отсекающие клапана.

Альтернативные способы смягчения

В большинстве индивидуальных систем отопления частного дома вода не сливается на протяжении многих лет. Поэтому, вместо того, чтобы смягчать воду постоянно, разумно, хоть и не всегда дешевле, сразу же залить:

дистиллированную воду (смотрите рекомендации производителя в инструкции по эксплуатации);
уже очищенную, мягкую и обессоленную воду;
перекипяченную воду.

Ни в коем случае не стоит добавлять в теплоноситель уксусную и прочие кислоты, чистящие или защищающие от накипи концентраты. Такие средства используются для промывки и чистки теплообменника котла и системы отопления, но не для постоянной эксплуатации.

Цены на умягчители воды для газового котла

Производитель и модель	Вид умягчителя	Стоимость, руб.
Аквафор Стирон	полифосфатный	290
Unicorn FMР 2P2V 5″	полифосфатный	580
Новая Вода B120	полифосфатный	1 200
MWS МВС Dy 10 (1/2)	магнитный	1 490
Новая Вода A032	магнитный	1 900
FIBOS мини	магнитный	4 900

Для того, чтобы система отопления в доме исправно работала долгие годы, обязательна установка специальных фильтров, которые защитят трубы и радиаторы от засорения, ржавчины, накипи, загрязнителей. Магнитные, грязевые, отстойники и другие виды конструкций продлят срок службы дорогостоящей техники и позволят не волноваться о преждевременных поломках.

Установка устройства рекомендуется независимо от вида котла, будь то электрический или газовый.

От хозяев потребуется лишь своевременная замена фильтрующих элементов и плановое обслуживание оборудования согласно инструкции производителя.

Что такое фильтры для систем отопления – виды

Выделяют следующие виды фильтров для отопления:

Грубой или предварительной очистки. Устанавливаются обязательно еще на этапе подключения к центральному водоснабжению( если такая возможность имеется). Самая надежная модель – отстойник с колбой для скопления загрязнителей.
Тонкой очистки. Задерживает загрязнения размером до 100 мкм.
Магнитные устройства. Притягивают металлизированные компоненты – сколы, ржавчину и др.

Рассмотрим более подробно каждый из видов.

Фильтры грубой очистки — предназначены для задержки крупных загрязнений и могут устанавливаться одновременно на нескольких участках системы. Представлены следующими модификациями:

Грязевик: подключается к центральной отопительной системе, в точках разветвления (может быть фланцевым, приварочным, резьбовым),
Фильтр-отстойник: более современная модель, грязь задерживается в специальной колбе из термостойкого пластика (благодаря прозрачности колбы можно контролировать уровень ее наполнения).
Тонкой очистки – устанавливаются в качестве дополнения к устройствам грубой очистки. Основной удар на себя в таких устройствах принимают установленные внутри кассеты квадратной или цилиндрической формы. Такие устройства могут крепиться к стене, что особенно важно для труб из пластика.
Магнитные фильтры – состоят из двух магнитов с противоположными полюсами. Металлические отходы, попадая в магнитное поле, притягиваются и задерживаются таким устройством. Также конструкция может оснащаться грязевым фильтром. Магнитные модели могут быть как съемными и достаточно легко устанавливаться на трубу, так и несъемными. Рекомендуются в качестве дополнительного устройства для очистки.

Читайте также: Как заменить или почистить фильтры бензопилы

Многие задаются вопросом – стоит ли тратить средства на покупку всех видов фильтров, возможно, будет достаточно лишь устройства грубой очистки? Специалисты заверяют, что наиболее эффективную защиту обеспечат все разновидности конструкций, которые задержат по максимуму возможные загрязнения и примеси. Фильтр грубой очисти справится только с крупными частицами, а этого недостаточно для полноценной работы системы отопления в течение долгого времени.

ВИДЕО» alt=»»>

Как работает фильтр для очистки воды в системе отопления

Как становится понятно из названия, фильтр очистки воды предназначен для защиты теплоносителя от различных загрязнений, которые поступают в систему с потоком воды.

Установка устройств рекомендуется, прежде всего, в частных домах, куда вода поступает из колодца или водоема.

Фильтры задерживают:

известь,
песок,
грязь,
пыль,
газообразные примеси.

Механические модели задерживают частицы размером более 0,3 мкм. Сетку такого устройства удобно промыть вручную под струей воды и поставить обратно.

По какому принципу работает фильтр в отопительной системе

Электронные варианты стоят дороже, но задерживают загрязнения размером до 0,01 мкм.

Также производители предлагают угольные модели, которые хорошо абсорбируют неприятные запахи, химические примеси.

Очистка систем отопления с помощью фильтров обеспечивает:

защиту дорогостоящей техники,
повышение срока эксплуатации оборудования,
экономию на обслуживании системы отопления.

Как установить фильтр в систему отопления загородного дома

Монтаж, обслуживание, промывку можно производить своими силами.

В целом алгоритм действий по установке фильтра следующий:

Перед началом работ промыть систему отопления, если она не новая. Удалите грязь, ржавчину, осадок из трубопровода.
Проверить совместимость оборудования и купленного фильтра.
Произвести монтаж устройства перед газовым котлом или насосом. Если насоса нет, то установку выполняют перед местом входа трубы в отопительный котел.
Перед и после конструкции рекомендуется поставить отсекающие краны, которые обеспечат простоту ее замены и промывки в дальнейшем.

Читайте также: Как выбрать надежный фильтр для насосной станции

Место установки по возможности должно быть удобным для обслуживания, ведь промывку устройства нужно будет делать регулярно.

Как часто обслуживать систему отопления дома — инструкция

Очистку фильтра необходимо производить хотя бы один раз в месяц во время отопительного сезона.

Для того, чтобы произвести очистку, необходимо:

Перекрыть воду на участке установки фильтра.
Подставить емкость для слива воды, снять заглушку устройства.
Вынуть сетку, прочистить ее от загрязнений, промыть под струей воды.
Поставить сетку на место, закрутить заглушку.
Открыть вентили.

ВИДЕО ИНСТРУКЦИЯ» alt=»»>В случае сильных загрязнений может потребоваться полный демонтаж устройства с последующей заменой.

Помимо очистки и замены фильтров необходимо:

перед началом отопительного сезона выполнять тестирование системы, проверять работоспособность котла, выполнять промывку труб,
очищать топки котла, дымоход, проверять работу горелки, устранять протечки, регулировать давление газа.

Внимательное отношение к системе отопления и его рабочим элементам позволит продлить срок службы оборудования и обеспечить его бесперебойную работу в течение всего отопительного сезона.

Используемые источники:

https://pechiexpert.ru/filtr-dlya-vody-na-gazovyj-kotel-01/
https://www.tproekt.com/3-vaznyh-nuansa-kotorye-nado-ucest-pri-vybore-gazovogo-filtra-dla-kotla/
https://filtervod.ru/kakoj-filtr-ustanovit-pered-otopitelnym-kotlom/
https://gradusplus.com/kotly/gazovye/filtr-umyagchitel-vody-dlya-gazovogo-kotla/
https://filteru.ru/filtr-dlya-sistemy-otopleniya/

Давление	0,5 Бар
Рабочая температура	От -10 до +80 °C
Материал изготовления фильтра	Viledon P15500S

Фильтры для систем отопления. Какие необходимы?
