Электрическая схема терморегулятора теплого пола

Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

• белый (черный, коричневый) провод – L фаза;
• синий провод – N ноль;
• желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Электрические и водяные системы напольного обогрева неспособны самостоятельно поддерживать заданную температуру в помещениях частного дома. Хозяин приспосабливается регулировать мощность котла или греющих контуров вручную, добиваясь комфортной температуры воздуха. Чтобы организовать автоматическое управление микроклиматом, нужны терморегуляторы для теплого пола (ТП), устанавливаемые в каждой комнате. Цель публикации – описать существующие виды термостатов, способы установки и схемы подключения регулирующих устройств.

Как работает терморегулятор

Выносной термостат напольного отопления – это автоматический выключатель, который разрывает либо замыкает электрическую цепь после достижения установленной пользователем температуры. В результате нагрев прекращается или же возобновляется. По принципу работы регуляторы теплого пола делятся на 2 вида:

1. Механические с термодатчиком в виде биметаллической пластины. От нагрева данный элемент изгибается и в определенный момент разрывает цепь. Затем пластинка охлаждается, выпрямляется и снова замыкает контакты.
2. В электронных (релейных) регуляторах датчиком температуры выступает терморезистор, меняющий сопротивление электрическому току в зависимости от нагрева. Микросхема-контроллер фиксирует это изменение и отдает команду реле, обмотка размыкает контакты, цепь разрывается.

Справка. Электронные приборы оснащаются собственным источником (батарейками) либо подключаются к домовой сети. Простейшие механические терморегуляторы работают без внешнего электропитания. Это не является преимуществом, поскольку для управления водяными ТП все равно требуется электричество.

Теперь поясним, как с помощью комнатных термостатов реализуется автоматическое регулирование теплого пола. Электрические греющие контуры (кабельные секции, инфракрасная пленка) работают так:

1. Установленный в помещении термостат подключается в разрыв главной силовой линии электропитания. Пока в комнате холодно, цепь замкнута.
2. Домовладелец настраивает на приборе желаемую температуру, включается нагрев. Когда она достигает требуемого значения, срабатывает термодатчик, цепь размыкается, силовая линия обесточивается.
3. После охлаждения на 0.5–1 градус подача электропитания возобновляется, нагрев продолжается. Кстати, разница между температурами включения/выключения зовется гистерезисом.

Принцип работы терморегулятора для водяного теплого пола такой же. Только реле размыкает цепь питания термоэлектрического привода (иначе – сервопривода). Он стоит на распределительном коллекторе ТП и закрывает/открывает подачу теплоносителя в греющий контур.

Сервоприводы ставятся на каждую петлю, подключаются к отдельным регуляторам, расположенным в разных комнатах. Как работает автоматизированная система водяного напольного отопления, смотрим на видео:

Термостаты для электрических и водяных ТП – в чем разница

На самом деле разницы никакой нет, в обоих случаях терморегулятор выполняет одну функцию – включает либо выключает нагрев, прерывая подачу напряжения к исполнительному элементу – нагревательному кабелю или сервоприводу. Но для работы с электрическими полами подойдет не каждый прибор, например, чисто механическое устройство применять нельзя. Поясним почему:

1. Нагрев электрического ТП контролирует выносной датчик, расположенный в полу между петлями резистивного кабеля. Он позволяет ограничить максимальную температуру напольного покрытия, защитить кабельную секцию от перегрева.
2. В механических терморегуляторах стоит пластина, реагирующая на изменение температуры воздуха. Прибор не рассчитан на подключение внешнего термодатчика, поэтому «не видит» степень нагрева стяжки пола.
3. Пленочный теплый пол работает аналогичным образом. Когда требуется регулировать температуру воздушной среды, выбирается релейный термостат, оснащенный внутренним датчиком и клеммами для подключения внешнего.

Примечание. Контроллер терморегулятора одновременно обрабатывает сигналы напольного и встроенного датчика. Когда 1 из 2 терморезисторов показывает достижение установленного порога температуры, электрический подогрев выключается.

Для регулировки водяных греющих контуров применяется воздушный датчик теплого пола, выносной измеритель ставится по желанию или в случае необходимости. Например, для контроля краевых зон, которые сильно охлаждаются. Температуру теплоносителя ограничивает регулирующая арматура на коллекторе – термоголовки RTL либо смесительный клапан с накладным/погружным датчиком.

4 вида регуляторов теплого пола

По функциональности терморегуляторы можно условно разделить на 4 разновидности:

• механические, работающие по температуре воздуха;
• релейные с минимальным набором функций и встроенным воздушным датчиком;
• электронные устройства на 2 термодатчика с дисплеем и возможностью программирования;
• то же, с wi-fi модулем дистанционного управления.

Дополнение. По способу подключения терморегуляторы делятся на проводные и беспроводные. В первом случае прибор присоединяется к цепи электропитания напрямую, во втором – через специальный релейный блок с ресивером – приемником радиосигналов.

Любой из перечисленных термостатов может иметь 2 или 3 коммутационных контакта. В чем разница:

1. 2-контактный регулятор «умеет» только разрывать цепь (отключать питание) при достижении температурного порога.
2. Универсальный 3-контактный прибор одновременно замыкает первую линию и размыкает вторую.

Последний пункт требует разъяснения. Если терморегулятор управляет сервоприводом типа NO (нормально открытый), то для перекрывания теплоносителя нужно наоборот подать напряжение, а не отключить. Значит, при достаточном нагреве помещения цепь должна замыкаться, провода подключаются к клеммам №2 и №3 термостата.

Термоэлектрический привод для водяного пола типа NC нормально закрыт при отсутствии напряжения. Чтобы прекратить подачу теплоносителя в контур ТП, регулятор должен обесточить сервопривод. Тогда кабель присоединяется к контактам №1 и №3, как показано на схеме.

Простейший механический термостат способен лишь поддерживать температуру помещения на одном заданном уровне, работая в паре с сервоприводом NC теплого водяного пола. Более продвинутые электронные регуляторы имеют множество дополнительных функций:

• возможность подключения 2 температурных датчиков;
• 3 коммутационных контакта;
• режим защиты от замерзания – включение нагрева в случае охлаждения дома до +3…5 °C;
• регулирование величины гистерезиса;
• сенсорный дисплей управления, показывающий время, дату и контролируемую температуру;
• термостат программируется на сутки/неделю вперед, количество событий в день – 6 и более;
• индикация неполадок, самодиагностика, самообучение;
• встроенный модуль wi-fi для управления термостатом через приложение смартфона.

Первые 3 функции имеются практически во всех релейных терморегуляторах. Если хотите получить больше, придется купить цифровую модель прибора.

Справка. Цена электронного термостата с кнопочным управлением BasicPlus от бренда Danfoss составляет 20 евро. Аналогичный прибор с ЖК-дисплеем обойдется уже в 40 €, программируемая модификация WT-P стоит 54 €. Китайские аналоги в 2–3 раза дешевле.

Советы по выбору прибора

Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать +15…18 °C круглосуточно.

Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:

1. Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства.
2. Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика. Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт).


3. Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости. Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества.
4. Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька. Но если нужна реальная экономия энергоносителей, рассматривайте программируемые модели, включающие отопление по графику. В рабочее время либо ночью температуру в доме можно понизить до 18…20 °C.

Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.

Справка. Обычно блоки-коммутаторы имеют 1–2 релейных выхода для подключения циркуляционного насоса либо горелки котла. Коммутационное устройство компании Danfoss стоит около 100 евро, беспроводной регулятор TP5001A-RF – 82 €, ресивер типа RX на 3 термостата – 95 €.

Монтаж и подключение терморегулятора

Перед установкой внимательно прочитайте инструкцию по эксплуатации прибора. Обычно там содержатся следующие указания по монтажу:

• высота термостата над уровнем пола – 1.5…1.7 м;
• не размещайте регулятор с воздушным датчиком вблизи источников тепла или холода – радиаторов отопления, кондиционеров, вентиляционных отверстий;
• технологический отступ от оконных и дверных проемов – 1 м (минимум);
• соблюдайте максимальное расстояние между терморегулятором и распределительным коллектором водяных ТП (длина кабеля указывается в инструкции);
• внешний датчик располагается ровно посередине между петлями напольного обогрева на расстоянии 500 мм от стены;
• термодатчик пола монтируется внутри гофротрубы, он должен легко вытягиваться после заливки стяжки.

Приборы накладного типа прикручиваются напрямую к стене, проводка закладывается в штробах. Под встраиваемые термостаты делается углубление, ставится обычный подрозетник.

Совет. Для присоединения регулятора используйте двухжильный медный кабель сечением 0.75 мм². Схема подключения контура электрического теплого пола с наружным датчиком выглядит так:

Если кабельная нагревательная секция потребляет больше мощности, чем способен коммутировать терморегулятор, нужно задействовать в схеме модульный контактор. Указанный исполнительный элемент устанавливается на стандартную DIN-рейку.

Некоторые версии термостатов имеют контакт для подсоединения таймера. Такое решение позволяет 1 раз в сутки снижать температуру в комнате на 5 градусов, не приобретая дорогой цифровой модели прибора. Схема с таймером представлена ниже.

Перейдем к водяным теплым полам. Простейший способ – подключить терморегулятор к сервоприводу напрямую (последовательно). Только сначала выясните тип привода, «нормально открытый» нужно стыковать с замыкающим контактом прибора, «нормально закрытый» – с размыкающим. Зачастую производители ставят на клеммах соответствующую маркировку – NO или NC. Контакт COM – общий.

Чтобы реализовать многозональное напольное отопление частного дома с беспроводными терморегуляторами, воспользуйтесь следующей принципиальной схемой. Здесь не указаны номера клемм и другие подробности, поскольку оборудование разных производителей отличается маркировкой.

Справка. Коммутационные панели, ресиверы-приемники и модули wi-fi выпускают многие известные производители – Legrand, Danfoss и прочие. Как функционирует связка термостат – коммутационный блок, рассказывается на видео.

Напоследок о настройке температуры

Чтобы настроить каждый терморегулятор теплого пола и проверить работоспособность системы в целом, следует включить нагрев и выставить на всех приборах желаемую температуру. Учтите, дом нужно прогреть полностью. Оптимальный режим работы котла – 60 °C, если теплогенератор начнет «тактовать» (часто отключаться и стартовать), лучше снизить мощность.

Суть настройки заключается в подборе комфортной температуры во всех жилых помещениях. Показания дисплея термостата не всегда соответствуют нашим ощущениям, так что установки придется корректировать в процессе эксплуатации. Отдельный вопрос – программирование нагрева по графику, данная процедура описывается в инструкции конкретного прибора.

Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.

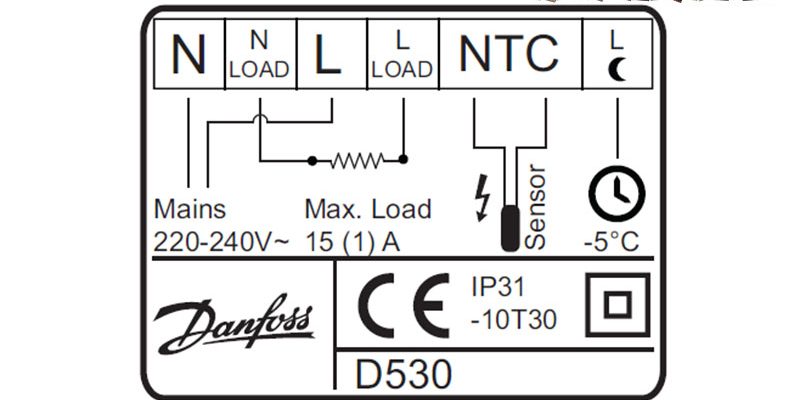

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).

•
•

•
•

Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).

•
•

•
•

Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Погрешность определения температуры</h2>

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

•
•

•
•

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

•
•
•
•

•
•
•
•

Схема подключения теплого пола большой мощности</h2>

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе</h2>

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Нужна ли земля?</h2>

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических</h2>

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?</h2>

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

•
•

•
•

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

•
•

•
•

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Подключение температурного датчика</h2>

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

•
•
•

•
•
•

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

•
•

•
•

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Обзор многофункционального терморегулятора теплых полов</h2>

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Стандартный комплект обогревательных систем для пола включает в себя резистивный нагревательный элемент и инструкцию по монтажу. Чуть реже в поставку может быть включен внешний температурный датчик и гофра для его укладки.

Терморегулятор для теплого пола в стандартный комплект не включается, что откладывает дополнительные обязательства по его приобретению на заказчика или исполнителя монтажных работ.

Общая информация и выполняемые функции

Терморегулятор – это внешнее устройство, отвечающее за контроль температуры окружающего пространства около нагревательных элементов. Контроль температуры нагрева осуществляется посредством снятия показаний внешним температурным датчиком, который располагается в непосредственной близости от резистивных элементов.

Конструктивно термостат может быть выполнен и похож на обычный включатель, регуляторный блок прямоугольной формы или напоминать устройство отдаленно напоминающее современные термостанции.

С функциональной точки зрения термостат отвечает за непосредственное включение и выключение системы, общую настройку и автоматическое снижение мощности, поддержку температуры, контроль электроэнергии и т. д.

Основные типы от механического до программируемого с полным спектром функций

Современные регуляторные блоки позволяют экономить до 40-50% электроэнергии за счет постоянного контроля и учета температуры нагрева. На практике это выглядит так – по достижению определенной температуры в непосредственной близости от нагревательных элементов, устройство отключает питание системы или снижает его до такого уровня, которого будет достаточно для ее поддержки в течение работы теплого пола.

Более дорогие устройства с расширенным функционалом, как правило, имеют несколько датчиков (выносной и встроенный), что по заверениям производителя позволяет проводить более “тонкую” регулировку, тем самым добиваясь более высоких показателей экономии.

По способу монтажа терморегуляторы разделяются на встраиваемые и накладные. Встраиваемые монтируются в розеточную коробку или специальное обустроенное отверстие. Накладной крепиться на поверхности стены.

Основные разновидности и конструктивные особенности

Классификация термостатов для теплого пола может быть выполнена с учетом целого рядка показателей, особенности и факторов. Наиболее распространена классификация по способу регулировку или способу ввода.

Основные виды терморегуляторов для теплого пола

На основе этого можно выделить следующие группы устройств:

1. Механические – самые простые устройства, выпускаемые во встраиваемом корпусе с круговым переключателем на лицевой стороне. Управление осуществляется путем поворота переключателя по часовой стрелке. Может иметь несколько “ступеней” регулировки, обозначаемых цифровым списком или соответствующими маркерами (от 1 до 5). По части функций выполняет только ручное включение и отключение. Уровень экономии электроэнергии минимален или вовсе отсутствует.
2. Цифровые – более современные устройства, позволяющие проводить более точную регулировку. Выполняются в виде встраиваемых и накладных конструкций с кнопочной или сенсорной системой ввода. Благодаря использованию цифровых табло и кнопок, возможно выставление температуры с точностью до 1 °C. В качестве дополнительных функций присутствует автоматическое отключение и подача питания при снижении температуры на 2-3 °C, что гарантирует достаточно высокий уровень экономии электроэнергии.
3. Программируемые – наиболее дорогие, но и более современные терморегуляторы. Производятся в различном форм-факторе от миниатюрных встраиваемых моделей до достаточно больших панелей с сенсорным экраном. Позволяют проводить точную и “умную” настройку работы теплого пола путем ввода графика работы по часам или времени суток, что позволяет экономить максимальное количество энергии.

Существуют и комбинированные устройства в виде простого регуляторного блока с внешней системой управления в виде внешнего пульта. То есть само устройство выполняется в виде механического термостата, который служит для ручного включения и отключения системы.

Более ”тонкая” настройка производиться на внешнем пульте управления. Такой подход позволяет избавиться от монтажа заметных конструкций на плоскость стены, что является оптимальным решением для помещений с уникальным дизайном интерьера.

Как выбрать подходящий терморегулятор

Выбор подходящего терморегулятора должен происходить с учетом целого ряда факторов и характеристик обогревательной системы. В первую очередь, это соответствие термостата общей мощности пола, которая складывается из площади укладки и мощности пола на квадратный/погонный метр.

Наиболее распространены устройства с мощностью до 3,6 КВт, что примерно равно теплому полу мощностью 130-150 Вт, уложенному в помещении площадью до 20-25 м2. Существуют устройства с более высокой активной нагрузкой, но их использование в бытовых целях не оправдано, так как даже обычные устройства обеспечивают необходимый запас мощности в 15-20%.

Выбирая терморегулятор по наличию дополнительных функций, датчиков или программ регуляции, нужно помнить, что их наличии напрямую влияет на стоимость. Причем практически всегда не адекватно, что повышает стоимость термостата в несколько раз.

Современный программируемый термостат торговой марки Thermoreg

К таким функциям можно отнести датчик температуры окружающего воздуха, встроенный в корпус регулятора. Практической нужды и пользы от такого решения мало, а прибавка в стоимости может быть вполне существенной.

Например, терморегулятор для теплого пола торговой марки Devireg 130 с датчиком пола обойдется в 3990 р., а аналогичное устройство с наличием обоих датчиков будет стоить уже 4890 р.

Дополнительно стоит рассмотреть практическую пользу от с сенсорной системы ввода. К примеру, для семьи с ребенком такое решение может оказаться не лучшим выбором, так как такие термостаты требуют довольно бережного отношения к лицевой панели.

Принадлежности к классу программируемых терморегуляторов также не всегда является конкурентным преимуществом того или иного устройства. Это связано с тем, что укладка теплого пола является дополнительной системой обогрева помещения и используется только в ограниченном числе случаев, что подразумевает ручное включение/отключение системы и не требует применения дополнительных функций.

Общая схема подвода монтажных концов к клеммам

Практическую же пользу от дополнительных параметров можно ощутить при использовании теплого пола, как основного источника тепла, хоть это и не является рациональным решением. Но в таком случае, наличие функции “отложенного старта” и понижение температуры в ночное время суток позволяет не только экономить электроэнергию, но задавать оптимальное время эффективной работы всей системы.

В большинстве случаев, при выборе регулятора будет достаточно рассмотреть только соответствие по мощности и удобству регулировки.

Общая информация по установке

Монтаж терморегулятора не является особой сложной задачей и выполняется своими руками без наличия особых навыков. Непосредственная установка выполняться после ознакомления с инструкцией, которая прилагается к любому фирменному устройству от ведущих производителей.

Практические у всех видов терморегуляторов существуют перечень рекомендаций производителя, которые желательно соблюдать при монтаже. В основном это расстояние от пола, которое варьируется от 70 до 120 см и зависит от длины кабеля с датчиком.

Примерная последовательность разметки и устройства коммуникаций под регулятор

Для проведения работ потребуется подготовить перфоратор, электрическую дрель, шуруповерт, отвертку, зубило, молоток, шпатель, цементно-песчаный раствор и принадлежности для уборки.

Общая последовательность монтажа будет состоять из следующих этапов:

1. Определяется место под установку устройства. Желательно, чтобы это был открытый для подвода силового кабеля участок стены. Наиболее удобно использовать место около основных включателей комнатного освещения. Если терморегулятор двухзонный, то есть будет регулировать температуру в двух помещениях одновременно, то целесообразно произвести установку в прихожей или коридоре. В ванной комнате и санузлах монтаж не проводиться.

Подготовка и подвод датчика к подразетнику

Производится разметка по плоскости стены. Для накладного термостата размечаются места под крепления дюбелей-саморезов. Далее просверливаются отверстия, забиваются пластиковые дюбеля и прикручивается монтажный короб под проводку. Для встраиваемых устройств обозначается контур под штробу и розеточное отверстие, после чего выбиваются коммуникации под проводку. Желательно, что штроба была чуть шире гофрированного кабеля, который используется при монтаже.

Подвод силового кабеля и заземление

Датчик с проводом пропускается через защитную гофру и закрывается на конце пластиковой заглушкой. Гофрированная трубка укладывается в штробу. Нижний конец с заглушкой подводится к месту расположения нагревательных элементов, а монтажные концы выводятся к монтажным клеммам термостата. Штроба затирается цементно-песчаным раствором или штукатуркой.Выполняется подводка силового кабеля к подразеточному отверстию. Далее осуществляется вывод монтажных концов и установка подразетника.</ol>

По окончанию монтажных работ производится разборка терморегулятора. Для некоторых моделей это снятие лицевой крышки, у некоторых пластикового контура и т.д. Далее необходимо внимательно изучить инструкцию и найти в ней схему подключения термостата.

Краткая схема подключения регулятора

Стандартные обозначения на задней панели терморегулятора

Перед тем, как подключить терморегулятор выполняется частичное или полное обесточивание квартиры. Для подключения используется схема, указанная в инструкции к устройству.

Для большинства типов, подключение теплого пола к терморегулятору состоит из последовательного подключения силового кабеля, монтажных концов и датчика температуры.

Обозначения той или иной монтажной клеммы указаны на обратной стороне термостата.

Подключение и фиксация проводов в монтажных клеммах

Стандартными являются следующие обозначения:

• N – ноль;
• N LOAD – любой из монтажных концов теплого пола. Принципиальной разницы, какой конец кабеля подключается, нет. Например, у систем Devireg для данной клеммы соответствует синий конец провода, но если будет подсоединен конец другого цвета, ничего от этого не измениться;
• L – фаза;
• L LOAD – второй монтажный конец от системы “теплый пол”;
• NTS – клеммы для подключения датчика температуры. Концы от датчика маркируются двумя цветами, но при подключении это не учитывается. Порядок подсоединения, как и в случае выше, не играет никакой роли.

Заземление подключается к экрану обоих монтажных кабелей от теплого пола в специальную клемму. При ее отсутствии (для некоторых типов термостатов) рекомендуется использовать внешние соединительные клеммы от различных производителей (WAGO, СК TBM, СК КБМ).

В итоге, по стандартной схеме потребуется подсоединить и зафиксировать в клемме фазу (белый, коричневый или черная жила), ноль (голубая жила) и заземление (желто-зеленая жила), концы от обогревательной системы и датчика.

Стандартная схема подключения электронного терморегулятора теплого пола, вне зависимости от производителя, выглядит следующим образом:

  Условные обозначения на схеме:          N – Рабочий ноль          N LOAD – Один из концов нагревательного кабеля, какой именно из двух значения не имеет. В системах теплого пола Devi, концы нагревательного кабеля? которые подключаются в терморегулятор, для удобства, имеют различную цветовую маркировку – один голубой, второй черный, можете воспользоваться этой подсказкой и подключить в клемму N LOAD голубой провод, но если вы перепутаете, ничего страшного не произойдет.          L – Фаза          L LOAD – Второй (оставшийся не подключенным) конец нагревательного кабеля теплого пола. В случае теплого пола DEVI – в черной оплетке.          NTS – под этой маркировкой находятся сразу две клеммы, к ним подключается датчик температуры теплого пола. С терморегулятором DEVI D535, используемом в качестве примера у нас, идет датчик температуры, с жилами белого и черного цвета. Порядок подключения проводов датчика к клеммам NTS терморегулятора значения не имеет.

         Защитный ноль или заземление питающего кабеля подключается напрямую к экрану обоих вводных кабелей теплого пола, при этом, в данном случае, соединение происходит вне терморегулятора (для соединения мы рекомендуем пользоваться клеммами WAGO или аналогичными). В терморегуляторах иных производителе встречается наличие отдельной клеммы заземления, наряду со стандартными, указанными выше. Итак, подведем итог, для подключения терморегулятора к теплому полу, согласно стандартной монтажной схеме представленной выше, необходимо чтобы были подведены:— Питающий кабель с тремя жилами:           Фаза – любая цветная жила отличная от остальных, обычно белая, коричневая или черная           Рабочий ноль (ноль или нейтраль) – голубая жила или бело-голубая           Защитный ноль (заземление) – желто—зеленая жила — Нагревательный кабель теплого пола, состоящий из двух проводов с защитным экраном. — Датчик температуры теплого пола. Располагается в гофрированной трубе, идущей к месту установки теплого пола, с жилами белого и черного цвета.  Представленная схема подключения теплого пола к терморегулятору самая распространенная, гарантирующая полноценную работу всей системы. Кроме такого типа,так же существуют терморегуляторы теплого пола с дополнительными возможностями. Так, например, есть терморегулятор с клеммой для подключения внешнего таймера. Где:L с месяцем – клемма для подключения таймера, дающего возможность, например, понижать температуру теплого пола в ночные часы. Маркировки остальных клемм полностью совпадают с описанными выше. Если вы столкнулись с какой-либо трудностью при подключении терморегулятора к теплому полу, вы можете задать свой вопрос в комментариях к статье, мы постараемся помочь! Так же обязательно пишите замечания, дополнения и любые пожелания по теме статьи.

Понравилась статья? Вступай в нашу группу вконтакте!

Подписаться

Следи за появлением новых материалов! Прочитано 21183 раз Наверх

• Вы здесь:
• Главная /
• Инструкции

Используемые источники:

• https://pol-master.com/tepliy-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html
• https://otivent.com/termoregulyator-dlya-teplogo-pola
• https://domikelectrica.ru/sxemy-podklyucheniya-termoregulyatora-teplogo-pola/
• https://otdelkaexp.ru/pol-s-podogrevom/termoregulyator-dlya-teplogo-pola-klassifikaciya-vybor-i-podklyuchenie.html
• https://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/70-ckhema-podklyucheniya-termoregulyatora-teplogo-pola
