Вентиляция канализации - зачем нужна и что нужно учесть при обустройстве

Даже самая простая канализационная система является незамкнутым пространством. Она соединяется через различные приспособления с сантехническими приборами, которые отсекаются от самой канализации гидрозатворами, а с другой стороны открытым патрубком соединяется со сточными ямами, септиками или другими сооружениями для сборки стоков. По понятным причинам воздух внутри системы имеет неприятный запах, а значит, его надо будет отводить, чтобы он не скапливался в больших объемах и не стал просачиваться в помещения. Поэтому надо подумать о вентиляции в канализацию.

Нужна ли вентиляция в канализации

Этот вопрос уже давно не ставиться, потому что даже в туалет на загородном участке во дворе устанавливают фановую трубу, чтобы через нее отводить неприятные запахи и газы, образующиеся в процессе разложения фекалий. А что тогда говорить о большом частном доме. Ведь здесь располагается большое количество сантехнических приборов, которые напрямую связаны с канализацией. И отвод стоков через них проходит куда больше, чем в дворовом туалете.

Но для чего нужна вентиляция канализации в частном доме. В первую очередь это связано с возможностью высыхания воды в гидрозатворах сантехнических приборов, когда дом оставляется на длительное время без проживания в нем. Неприятные запахи через сифоны начнут проникать в жилые и нежилые помещения. Чем это чревато и говорить не стоит.

Но и это еще не все. Существуют чисто физические законы, которые требуют наличия фановой трубы. Представьте себе замкнутую систему канализации, герметично закрытую с одной стороны, к примеру, септиком, с другой сифонами с водой. При спускании воды из того же унитаза внутри канализационной системы под действием движущейся с большим напором воды возникнет избыточное давление газов и воздуха, которое будет противодействовать, то есть, стараться пойти противотоком воде. А значит, их часть, пусть даже самая небольшая, обязательно проникнет в помещение туалета.

Правила устройства

К проектированию и сооружению канализационной вентиляции частного дома надо подходить с позиций определенных требований, которые гарантируют эффективную работу системы. Вот основные требования:

вытяжная труба должна располагаться выше кровельного материала минимум на 1 м;
если в доме планируется установить несколько канализационных стояков, которые будут объединяться в одну выходную трубу, то их сооружают из труб одинакового диаметра;
колпаки сверху фановых труб не устанавливаются, потому что зимой на их внутренних плоскостям может образоваться конденсат от исходящих теплых газов, что обязательно приведет к закупорке трубы или уменьшению ее сечения;
вентиляционная система для канализации – это отдельный контур, который с общедомовой вентиляцией объединять нельзя;
нельзя соединять эту систему с дымоходами;
от окон и балконных дверей вентиляционная труба должна располагаться минимум на расстоянии 4 м;
не рекомендуется монтировать фановую трубу рядом со свесами крыш, от атмосферных осадков она может прийти в негодность, оптимальный вариант установки – сквозь кровельный материал на крыше.

Варианты устройства

Вентиляцию системы канализации собирают по определенной схеме, которая обязана создать нормальные условия работы в первую очередь самой канализации. Поэтому в независимости от количества точек сброса стоков и этажности постройки система должна работать эффективно. Сегодня предлагается два варианта сооружения вентиляции:

С помощью фановых труб.
С помощью вакуумных клапанов.

Но необходимо отметить, что существуют нормативы сооружения канализационной вентиляции, при которых фановая труба должна присутствовать обязательно.

если в доме в несколько этажей, а точки слива находятся не ниже первого этажа;
если диаметр канализационных стояков не меньше 0,5 м.

К тому же надо добавить, специалистами отмечается, что при установке вакуумных клапанов система вентиляции работает не так эффективно, когда в ней стоят фановые трубы.

Фановая труба для канализации

Фановая вентиляция, как уже было сказано выше, лучший вариант. Но необходимо отметить, что существуют определенные правила ее монтажа, что при неправильной сборке может повлиять на эффективность работы всей системы. Поэтому стоит обратить внимание именно на требования.

Фановый стояк – это обычная труба, из которой собирается канализация частного дома. Сегодня чаще всего используют пластиковые трубы, которые и по цене дешевле, и по весу нетяжелые, что обеспечивает простоту монтажных процессов.
Диаметр фанового стояка выбирается из расчета – не быть меньше диаметра стояка канализации.
Стояки вентиляции можно объединить в один общий, если между ними незначительные расстояния. В противном случае лучше выводить каждый стояк.
Сборку вентиляционной системы проводят на этапе строительства дома. При этом под нее формируется канал с люками для ревизии.
Если через кровельный материал выводятся трубы различного назначения, то верхний торец вентиляционного отвода должен быть выше всех остальных.
Как показывает практика, дефлектор, установленный на фановую трубу, эффективность вентиляции не повышает. Так что в нем нет никакой необходимости.

Так как вентиляция фановой трубой собирается из труб канализационных, то их сборка проводиться с помощью фитингов или раструбным соединением. Это и в том, и во втором случае проще простого. Специалисты же рекомендуют стыки между участками и отрезками промазывать силиконовым герметиком для стопроцентной герметизации соединения.

Вакуумные клапаны

Клапаны вентиляции канализации вакуумного типа – это небольшого размера приспособления, которые можно установить на любой участок канализационной системы частного дома: на стояки или горизонтальные участки. Предпочтение лучше отдать стоякам.

Собой этот прибор представляет пластмассовый корпус, внутри которого располагается патрубок с диаметром, соответствующим диаметру трубы канализации. Патрубок сверху подпирается клапаном, который в свою очередь подпирается пружиной. При этом соединение патрубка и клапана очень герметично.

Работает прибор очень просто. Созданное сбросом воды избыточное давление давит на клапан, который открывается. Через него в систему попадает извне воздух, который выравнивает давление в канализации до нормального. Затем, как только давление упало, пружина возвращает клапан на место, то есть, происходит перекрывание вентиляции. В принципе, неплохая система, но есть у нее один недостаток – вакуумный клапан не может сдерживать проникновение неприятных запахов в помещения дома, если в сантехнических приборах пересох сифон.

Требования к аэраторам, это еще одно название вакуумных клапанов.

Вакуумный клапан устанавливается в проветриваемых помещениях, но не в жилых. Оптимально – чердак. Если это городская квартира, то туалет.
Высота установки – выше всех сантехнических приборов.
Температура эксплуатации – не ниже 0°.
Диаметр труб для вентиляции канализации с помощью клапана – или 50 мм, или 110.

Вентиляция септика

В загородных домах, которые построены в поселках, где нет общей канализации, сооружают автономную систему отвода и сбора стоков. Сегодня для сборки в основном используются септики. Это устройства, которые частично перерабатывают отходы жизнедеятельности человека, выдавая, как конечный результат своей работы, почти чистую воду. Ее еще называют осветленной.

Вся сложность организации вентиляции септика заключается в том, что многие люди не понимают, как работает само очистительное сооружение. Для потребителей важно, чтобы стоки просто покидали их дом. А что происходит внутри емкости, никого не волнует. А ведь уровень стоков в септике может вырасти до максимального показателя, при котором вентиляция работать уже не сможет. Для нее нужен определенный объем воздуха, которым частично заполняется септик. И этот объем не должен быть меньше 30% от общего объема резервуара.

Это важно знать и понимать. Если это однокамерная емкость, то вентиляцией может стать неплотно закрытая крышка. Если это многокамерная конструкция, тогда в ней должна быть предусмотрена фановый патрубок. Он может быть установлен в единственном числе, или это может быть несколько патрубков в каждом отсеке септика. Примерная схема вентиляции септика представлена на изображении:

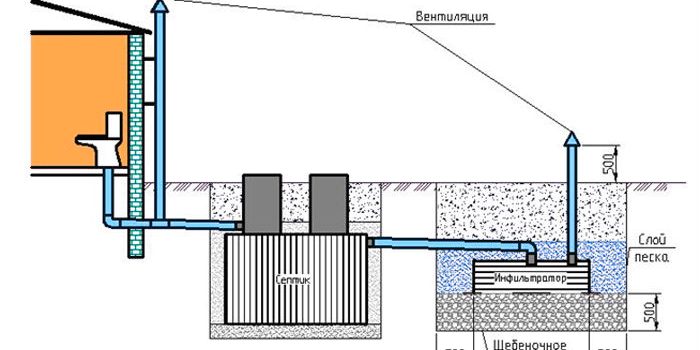

Схема вентиляция септика

Сегодня производители септиков предлагают высококачественные модели, с помощью которых очистка канализационных стоков доведена до 99%. Это сложное оборудование, оно энергозависимое, а значит, в его конструкцию установлены и агрегаты, отвечающие за вентиляцию. Обычно в такие септики устанавливается компрессор, который в стоках поддерживает необходимое количество кислорода. Это необходимо для того, чтобы поддерживать жизнедеятельность аэробных бактерий, которые питаются нечистотами, перерабатывая их. То есть, воздух в септике всегда присутствует, он находится под давлением, а значит, установленная вентиляционная труба – это достаточный атрибут вентиляции септика.

Принцип устройства вентиляционного стояка для канализации в МКД

В многоквартирных домах проблема правильной организации вентиляции стояка канализации всегда стояла остро. Потому что основное требование этой системы – 2 м над квартирой последнего верхнего этажа. Не всегда это сделать получалось, но строители предлагают три варианта решения данной проблемы.

Канализационный стояк выводится за пределы кровли дома. Так поступали век назад, когда этажность строений это делать позволяла.
Поверх стояков на чердаке устанавливают короба, которые в свою очередь соединяются с вентшахтой.
Стояки выводятся в чердачное помещение, а в нем в одном или нескольких местах производится вывод патрубков на крышу.

У второго варианта есть один недостаток. Существует вероятность, что объема короба может не хватить, чтобы сдержать одновременно выброс воздуха всех стояков канализации. Поэтому сегодня чаще всего принимают на вооружение третий вариант.

Вентиляция канализационного стояка этим способом – это наращивание стояка на чердаке минимум на 1 м. При этом его наклоняют в сторону вентканала, который удаляет воздух из самого чердачного помещения. Плюс ко всему приходится учитывать диаметр используемых труб для системы вентиляции. Их минимальный размер должен быть 140 мм. То есть, это те требования, которые гарантируют, что в квартирах последнего этажа вентиляция канализации будет работать.

Правда, надо отметить и тот факт, что если внутри чердака есть перегородки с проемами или дверями, то это ухудшает работу системы. За счет проемов могут возникнуть сквозняки, которые ослабляют движение воздуха в сторону вентканала. Вот почему так важно держать чердаки под замком, и это должны контролировать жители верхних квартир.

Устройство и принцип действия

Заключается в том, чтобы не допустить всасывание воды из гидрозатворов сантехники. Во время заполнения канализационной трубы (при смывании унитаза, пользовании раковиной) внутри образуется вакуум и создается разряженная среда, в результате чего вода из сифона может полностью уйти, а воздух и неприятный запах наоборот проникнет в комнату. Чтобы этого избежать, необходимо впустить в полость трубы воздух.

Устройство вентиляционной системы достаточно простое. Чтобы влага из канализации не попадала в вентиляционную шахту, ее располагают выше последнего сантехнического прибора. Если говорить о воздуховоде, по технологии его необходимо монтировать над кровлей не ниже двух метров.

Схема работы (в многоэтажном и частном доме)

В обоих вариантах принцип работы один, но есть и отличия. В частном доме можно монтировать стояк по внешней и по внутренней стене, а в многоэтажном строении это технически невозможно.

Еще одно отличие тоже в способе монтажа системы. Чаще всего при проектировании девятиэтажки схема вентиляции прорисовывается с учетом особенностей здания ее высоты и типичности. В малоэтажном строительстве же можно отойти от основных норм СНИП и спроектировать по желанию собственника помещения.

Что такое фановый стояк?

(Далее ФС)

Он нужен для обеспечения сообщения системы канализации с внешней средой, то есть для того, чтобы канализация не была замкнутой.

Чаще всего это пластиковая или полиэтиленовая труба того же диаметра, что и канализация. Однако иногда до сих пор используется чугун и металл.

Фановая труба – это фактически продолжение канализационной, за исключением того, что по ней не должна течь вода, это так называемый сухотруб.

Способы установки

Если в доме два этажа и санузел имеется на каждом, то согласно строительным нормам и правилам следует смонтировать ФС, а не использовать вакуумный клапан. Существует два способа монтажа:

Внутренний.
Внешний.

В первом случае монтируется полностью внутри здания и выводится через крышу на улицу, при этом необходимо помнить, что минимальная высота от кровли до оголовника должна составить 1–1,5 метра.

Лучше всего пускать трубу через конек, чтобы исключить задувание ветром. В некоторых случаях допускается сужение диаметра вывода. Однако профессионалы делать это не рекомендуют, в меньший размер станет проходить меньше воздуха, в результате чего в помещении будет слышно «захлёбывание».

В процессе прохода через плиты перекрытия не нужно вставлять «гильзу» между трубой и полостью бетона, лучше запенить монтажной пеной и заделать раствором.

Во время теплой погоды вентиляционная труба имеет свойство расширяться, а в холодное, наоборот, сужаться. Если стояк надежно не зафиксирован и будет болтаться в отверстии, он может выйти из стыков, и на место вставить уже очень проблематично.

Во втором случае монтаж производится на определенном расстоянии от окон и входных групп. Для оконных проемов и дверей расстояние должно составлять не менее 400 сантиметров по горизонтали.

Крепить надо надежно. В противном случае в зимнее время наледь и ветер сломает систему.

Наружный способ вентиляции не особо отличается от внутреннего, также выводится выше конька крыши. Следует избегать мест, где скат кровли попадает на фановый вывод, снег и большой объем воды могут повредить трубы.

После монтажа ее нужно утеплить при помощи стекловаты, или минеральной ваты. Для разных регионов используется своя толщина утеплителя. В средней и северных широтах – слой толщиной 100 миллиметров. В южном и центральном регионе допускается 50 мм.

Данная мера позволит избежать обмерзания воздуховода в холодный период, а также скапливание конденсата на внешней стенке шахты. Весьма популярным материалом для утепления вентиляции в последнее время стало пенополистирольное покрытие, которое хранится в металлических баллонах под высоким давлением.

Наносится такой состав с использованием специального пистолета и надежно фиксируется, образуя при этом теплоизоляционный слой.

Вакуумный клапан

(Далее ВК)

В одноэтажном доме, а также в здании, где сантехнические приборы установлены только на первых этажах, допускается использование ВК вместо ФС.

Для того чтобы обеспечить вентиляцию, в небольшой системе можно установить специальный механизм, который монтируется при помощи тройникового соединения.

Работает он по принципу обратного. В устройстве установлена герметичная шторка, с пружинным сопротивлением. Когда в канализации происходит разряжение, вакуум втягивает створку и с ней воздух из помещения, а когда баланс восстановлен, пружина снова закрывает задвижку, не давая запаху выйти из трубы.

Как установить

Установка ВК может комбинироваться прокладкой воздуховода, но нужно помнить несколько нюансов при таком совмещении:

Клапан не должен стоять выше фанового стояка.
В некоторых случаях допускается установка механизма не только на вертикальной, но и на горизонтальной трубе.
Если протяженность горизонтального участка шахты с сантехническими приборами более 8 метров, ставят два клапана на равном удалении друг от друга.

Как сделать своими руками

Для этого в тройник вставляется пластиковая заглушка, в которой высверливаются несколько отверстий по кругу. Чтобы их можно было закрыть, из поролона вырезается плоский диск диаметром чуть больше ореола отверстий.

Затем понадобится простой саморез по дереву и нетугая возвратная пружинка. Чтобы поролон после того, как сработает клапан и давление в системе нормализуется, прижался и закрыл отверстия, между пружиной и диском вставляется пластмассовая или железная пластина.

Теперь шуруп вкручивается в крышку с обратной стороны. Стоит учитывать, что производительность клапана, изготовленного самостоятельно, будет в несколько раз ниже фабричного. В заводских условиях проводятся все расчеты и чертежи, которые основываются на всех показателях будущей канализационной системы, и вычисляется нужный для подачи внутрь объем воздуха. В бытовых условиях выполнить такие действия вряд ли получится.

Примечание. Можно комбинировать использование вакуумного устройства и систему ФС. В этом случае клапан ставится на концевых участках канализационного трубопровода.

Как выбрать трубы?

В основном используется пластик или полиэтилен, а также полипропилен.

Понадобятся также отводы в 45 и 90 градусов, тройниковые соединения и муфты. Лучше всего использовать полиэтиленовые изделия, так как не всегда чердачные помещения отапливаются. Агрессивная среда – мороз и солнце – может нарушить герметичность.

Полиэтилен очень эластичен и прекрасно реагирует на изменения погодных условий. В каждом случае количество материала нужно рассчитывать отдельно, можно лишь сказать, что в любом проекте должен присутствовать как минимум один компенсатор и вместо отводов в 90 градусов лучше применить в 45.

Что касается инструмента, каждый работник выбирает его под себя. Чтобы закрепить или разрезать трубу, необходим перфоратор или шуруповерт (все зависит от стен здания), болгарка с регулируемыми оборотами либо ножовка по металлу.

Монтаж вентиляции канализационной системы и септика

Сначала необходимо обеспечить вентиляцию воздуха септика, который расположен на улице. При прокладке трубопровода канализации в нем монтируются фановые при помощи стыковочных тройников, которые после выводятся на поверхность.

Если большая протяженность системы, то на каждые 7–8 метров устанавливаются ВК. По возможности лучше вывести подземные стояки как можно выше, но ведь не всегда так получается.

Также воздуховод необходим и на самой емкости септика. Смонтированные отростки трубопровода выполняют функцию по забору воздуха в полость магистрали и подачи ее внутрь септика. Если имеется автономная система очистки стоков, то монтаж указанных ФС обязателен, так как для аэробных бактерий, обитающих в накопителе и перерабатывающих отходы, необходим воздух, который будет поступать в магистраль и в сам резервуар.

В данном случае установка обратных клапанов не рекомендуется, так как подача кислорода в них ограничена и может возникнуть дефицит питательной среды для микроорганизмов.

Установка трубы по внешней стене здания и на крышу

Желательно, чтобы это была фронтонная стена. Перед тем как войти в санузел или в помещение, особенно если до самого сантехнического прибора еще несколько метров от внешней стены, нужно протянуть по наружной стене дополнительный воздуховод, который также выводится над кровлей. Данная мера обеспечит лучшую циркуляцию внутри системы.

Когда канализация внутри дома собрана в самой верхней точке, после сантехнического прибора в трубопровод монтируется тройник раструбом вверх. Затем в него вставляют трубу того же диаметра и выводят ее через перекрытие на крышу. Если на пути следования встречаются различные препятствия (стропила, дымоходы и др.), их придется обойти, не меняя угол наклона при помощи отводов.

Изделия из магазина зачастую не подходят по размеру. Придется распилить болгаркой, а затем снять фаску на конце, чтобы облегчить соединение раструба следующего куска.

На самой крыше выход шахты должен выступать над кровлей минимум 50 сантиметров. Затем на ее конец надевают оголовник, который будет препятствовать попаданию внутрь влаги и снега.

Причем недопустимо устанавливать флюгер или дефлектор, это может привести к образованию наледи и в дальнейшем закупорки трубопровода. Достаточно поставить небольшой зонтик или козырек

На протяжении всей внешней вентиляции нужно установить ревизионные фитинги, которые имеют вид стандартного тройника с раструбом и смотровым окошком с крышкой. Данная деталь необходима для решения задач по диагностике внутреннего состояния магистрали и выполнения профилактических работ. В случае возникновения затора или попадания инородного тела, через такой узел можно точно определить засоренный участок и устранить его.

Важно! Резинки в раструбах необходимо оставить и смазать их маслом или санитарным герметиком. Также, если длина трубы менялась путем подрезки, на торце детали необходимо сделать фаску, иначе обрезанный конец будет упираться в уплотнительное кольцо и задирать его внутрь раструба.

Правила установки вентиляционного стояка

Воздуховод должен быть того же диаметра, что и канализация.
Недопустимо пересечение фанового стояка и вентиляции помещения.
При прокладке трубопровода по внешней стене здания расстояние от окон и дверей должно быть не менее 4 метров.
Крепление должно быть надежно и герметично.
На конец раструбка устанавливается «зонтик», или оголовник, причем он не должен препятствовать проходу воздуха.
Допускается объединение нескольких воздуховодов в общую сеть и только потом нужно выводить его над кровлей.

Как проверить правильность работы

Можно просто включить в раковине воду и одновременно спустить бачок унитаза. Большой объем воды создаст разряженную среду, и вакуумный клапан или воздуховод сработает.

Если при смывании были слышны «всхлипывания» воды и появился запах, а жидкость из гидрозатворов сантехники ушла, значит, система собрана с нарушением норм и правил.

Полезное видео

Более подробно рассказано в роликах.

Читайте также: Правильная установка дождеприемников для ливневой канализации

При строительстве частного дома иногда забывают о важности создания качественной вентиляции для канализации. Итогом подобного подхода становится появление неприятных запахов, «булькающих» и других звуков, доносящихся от слива, а также ряд других неприятностей.

Многие уверены, что вентиляция канализации в частном доме отлично заменяется установкой качественных сифонов. На деле же такое решение подходит далеко не всегда.

Сифон или вентиляция – что лучше

Каждая обустраиваемая вытяжка для канализации требует создания в частном доме отдельного вентиляционного канала специально для сливов. Далеко не каждый человек желает заниматься этим и уверенно принимает мысль, что дорогой сифон лучше. Ведь его установка намного проще, даже если стоимость устройства выше, чем создание канализационного вентканала.

Поэтому нередко «вдруг» обнаруживается целый ворох проблем, связанных с регулярным появлением неприятных запахов из раковины и ванны, «рокотом» воды в трубах при каждом нажатии на кнопку бачка унитаза.

Причина этих неприятностей кроется как раз в особенностях работы сифона. Стандартное устройство представляет собой самый обычный гидрозатвор в виде гнутой трубы. Изгиб заполняется водой, предотвращая выход газов из канализации внутрь помещения.

Во время слива воды ее излишки уходят дальше по трубам, а водяной клапан сохраняет конструктивно заданное количество. Но это становится возможным только при условии грамотно спроектированной системы канализационных труб.

Основной причиной появления звуков и неприятных запахов из канализации является нарушение работы сифона. Водяной «затвор» не достигает необходимого уровня, бывает, что вода вообще почти полностью уходит дальше по системе. Источником проблем в этом случае является разница давления системы сливов.

Иногда, сделанная в частном доме своими руками канализация, из-за ошибок проектировки полностью затягивает внутрь труб воду из сифонов, вследствие появления вакуумных пробок. Избавиться от них можно только устройством отдельной вентиляции для канализации.

Канализационная вентиляция требуется каждому дому?

Строительные нормы загородной недвижимости прямо указывают, что вентиляция канализации в частном доме обязательна далеко не в каждом случае. Дома не выше двух этажей вполне могут обойтись стандартной схемой расположения сточных труб без обустройства дополнительных систем. Основным условием для этого является объем канализационных стоков.

Рекомендуем ознакомиться: Вентиляция балкона

Пока совокупный диаметр подключенных к системе активных сантехнических устройств не превышает сечение сливной трубы, появления вакуумных пробок можно не опасаться.

Стандартные канализационные трубы для создания центральных стояков имеют сечение в 10-11 сантиметров. Диаметр сливного отверстия большинства унитазов – семь сантиметров, умывальника – пять сантиметров.

Использование по отдельности каждой из этих точек не приводит к образованию вакуумной пробки, а вот одновременное – уже может. Их совокупный диаметр уже составляет 13 см, а ведь не стоит забывать и о других точках. В двухэтажном частном доме вполне может быть два санузла, раковина имеется не только на кухне, не стоит забывать о стиральной машине, ванне и душевой кабинке.

Предпосылки устройства вентиляции для канализации

Система стоков, отлично справляющаяся с отводом использованной воды от каждой точки, может преподнести неприятный сюрприз при одновременном смыве двух унитазов, или во время мытья посуды одновременно со сливом воды из объёмной ванны.

Ситуации могут быть разные, но суть у них одна: в «стандартный» диаметр центрального стояка канализационной системы (10-11 см) поступает превышающий его возможности объём воды. Это приводит к втягиванию водяных затворов практически из всех сифонов из-за разницы давления. И чтобы избежать появления неприятного запаха потребуется «обновить» водяные пробки в каждой точке всего дома.

Поэтому для нормальной работы канализационной системы без «смыва» водяного затвора, в этой ситуации рекомендуется создать отдельный вентиляционный канал для выравнивания давления. Его обустройство требуется в каждом доме, когда:

Диаметр центрального стояка составляет пять сантиметров или меньше.
Стоки регулярно используются для отвода воды из бассейна или крупной ванны внутри и снаружи здания.
В здании несколько этажей с полностью обустроенными ванными комнатами на каждом.
Из раковины регулярно доносятся странные «булькающие» звуки, ощущается запах из септика.
Используются современные сифоны, требующие малого количества воды для создания затвора.

Новые «экономичные» сифоны достаточно быстро пересыхают, открывая внутрь помещения доступ запахам из септика. Справиться с подобным отрицательным во всех смыслах воздухообменом можно, отказавшись надолго покидать дом, либо обустроив отдельную вентиляцию для канализационной сети.

Использование фановых труб – достоинства и недостатки

Самым распространенным способом нормализовать работу канализации в частном доме является монтаж в систему фановой трубы. Она представляет собой отрезок трубы, чаще всего из пластика, который в зависимости от размеров недвижимости и особенностей сливной системы монтируется на стене или проходит под крышей.

Рекомендуем ознакомиться: Устройство правильной системы вентиляции в частном доме

Подобная вентиляция канализации в любом частном доме удобна тем, что схема позволяет выбрать оптимальное место вывода газов. Фановая труба может располагаться вертикально параллельно стояку, выходить с наклоном в 45 и 90 градусов по отношению к нему.

Выбор данной схемы для отвода неприятных запахов требует соблюдения следующих условий:

Высота трубы над крышей должна составлять не менее полуметра.
Оптимальная точка соединения фановой трубы с канализационной сетью – как можно ближе к септику, это позволяет заметно снизить количество источаемых им запахов.
Выбирать расположение трубы на крыше рекомендуется таким образом, чтобы ее выходное отверстие располагалось минимум в четырех метрах от окон и балкона.
Выходное отверстие необходимо защитить от снега, дождя.

Выход фановой трубы вентиляции нельзя монтировать под карнизом, так как «сползающий» с кровли снег может ее повредить. Также недопустимо объединение «жилой» вентиляционной сети и канализационной.

Ограничения вариантов мест вывода фановой трубы и требования к ее защите от обледенения являются основными недостатками данного вида модернизации сливной системы. В остальном, благодаря простоте монтажа, обслуживания, эффективности и себестоимости, она получила наиболее широкое распространение.

Устройство и принцип действия вакуумного клапана

Вентиляция в канализации с использованием вакуумных клапанов применяется в частном доме только как альтернатива фановой трубе. Гораздо чаще можно встретить совокупный объединённый вариант.

Но иногда вследствие экономической нецелесообразности или серьезных сложностей при обустройстве «фанового» варианта, вакуумные клапаны остаются единственным способом решения проблемы неприятного запаха и воздушных пробок.

Принцип работы таких клапанов предельно прост. Конструкция представляют собой монтируемый на трубы стандартного диметра механический клапан, удерживаемый в закрытом состоянии мягкой пружиной. В обычном состоянии клапан закрыт и не позволяет «ароматам» из септика проникать внутрь жилого помещения.

Рекомендуем ознакомиться: Установка своими руками приточно-вытяжной системы вентиляции

Возникающая при смыве унитаза вакуумная пробка приводит к снижению давления внутри канализационной системы. Вследствие разницы давления пробка клапана открывается и внутрь всасывается необходимое количество воздуха. Как только разница давления устраняется, пружина возвращает его на место. Работа вакуумного клапана рассчитана на втягивание воздуха, поэтому неприятные запахи в помещение не попадают.

Недостатки вакуумных фильтров, которые делают использование фановой трубы более качественным вариантом, заключаются в следующих особенностях:

При пересыхании водяного затвора неприятные запахи легко попадают внутрь дома.
Для монтажа вакуумного клапана необходимо заранее продумать его местоположение, так как наиболее плотное прилегание возможно только на раструбах.
Требуется периодический контроль качества резиновых уплотнителей, изнашивающихся со временем и приводящих к потере герметичности.
Необходимо регулярное обслуживание устройства и замена изношенных элементов.

Монтаж вакуумных клапанов намного проще и дешевле, чем прокладка фановой трубы. Даже если изначально канализационная система не имеет раструбов, чтобы подключить такой клапан, его создание не потребует много усилий. Но если сравнивать качество защиты дома от неприятных запахов, то использование фановой трубы или совместного варианта намного эффективнее и надежнее.

Опубликована 12.07.2017Прочтения: 12261Владельцы квартир, расположенных на последних этажах «многоэтажек», часто задаются вопросом – зачем нужен канализационный фановый стояк и можно ли от него избавиться? Сегодня мы разберемся в этом вопросе.Данная статья предназначена для лиц старше 18 летА вам уже исполнилось 18?

Предназначение

Фановым стояком называют трубу, которая соединяет канализацию с окружающей средой, т.е. атмосферой. На практике это выглядит как продолжение канализационного стояка, которое через чердак выводится на крышу.

Поэтому фановый стояк еще называется вентиляционным. Но зачем нужна канализационной системе вентиляция? Многие новички по ошибке считают, что она лишь удаляет неприятные запахи из канализации, но это далеко не так.

Чтобы ответить на поставленный вопрос, давайте рассмотрим, какие процессы происходят в канализации во время протекания по стояку большого количестве стоков.

Трубопровод в этом случае работает, как насос, в котором стоки, протекающие в большом объеме, служат поршнем. Соответственно, во время их движения вниз в канализационной системе, над стоками возникает зона разряженного давления. Как правило, это происходит после промывания унитаза.

Если разряженное давление не нормализуется путем втягивания воздуха через вентиляцию, воздух засасывается через сантехнические приборы. В результате происходит срыв гидрозатвора на участке, где он наиболее слабый. Т.е. воду в водяном затворе попросту засасывает в систему.

Напомним, что гидрозатвор — это, по сути, водяной клапан, предотвращающий проникновение неприятного запаха из канализации в помещение. Он образуется в сифоне, который обязательно устанавливается между каждым сантехническим прибором и канализацией.

Поэтому в процессе срыва гидрозатвора из сантехнического прибора раздается характерное «бульканье», которое наверняка знакомо многим владельцам квартир в многоэтажных домах. После этого в помещении появляется неприятный запах, так как газы из трубопровода начинают беспрепятственно выходить наружу.

Как вы наверняка уже догадались, вентиляционный стояк как раз и нужен для выравнивания давления в канализации. Согласно действующим СНиП, он должен быть установлен во всех домах, которые имеют более одного этажа.

Имейте в виду, что отсутствие вентиляции приводит не только к срыву гидрозатворов, но и ухудшению проходимости трубопровода. Это особенно заметно на участке «лежней».

Соответственно, ни о каком демонтаже фановой трубы речи быть не может, так как это приведет лишь к возникновению ряда проблем.

Правила обустройства вентиляции

Чтобы канализационная вентиляция эффективно работала, она должна быть выполнена с соблюдением следующих правил:

Сечение фановой трубы не должно быть меньше сечения рабочей части трубопровода;
Фановую вентиляцию должен иметь каждый стояк в доме;
Труба должна быть выведена за пределы помещения. Чаще всего она выводится на крышу. Можно вывести трубу и на чердак, но в этом случае по чердаку распространятся неприятные запахи. Соответственно, придется обеспечить качественную вентиляцию самого чердака;
Конец трубы обязательно должен быть защищен дефлектором (колпаком), который предотвратит попадание в нее осадков и мусора;
Канализационная и бытовая вентиляционные системы не должны объединяться. В то же время допускается объединение нескольких фановых систем, что позволяет обустроить один вывода на крышу. Единственное, в этом случае необходимо минимизировать количество горизонтальных участков, так как они снизят эффективность работы системы;
В одноэтажных домах допускается вывод трубы на улицу через стену, если на стене отсутствуют окна и двери. В противном случае трубу необходимо поднять до уровня кровли, чтобы неприятные запахи с улицы не проникали в помещение;
Если в одноэтажном доме установлен унитаз, ванна и другие сантехнические приборы, канализацию тоже желательно оснастить вентиляцией;
Конструкция должна быть качественно смонтирована. Требования к ней предъявляются такие же, как и к канализационному трубопроводу.

Воздушный клапан

Бывают ситуации, когда фановой трубы недостаточно для нормальной работы канализации, т.е. гидрозатвор срывается, несмотря на ее наличие. Это может произойти по причине засорения системы или неправильного ее монтажа. В частном же доме канализационная вентиляция может вообще отсутствовать.

Как быть в таких случаях? Конечно, можно прибегнуть к крайним мерам — заменить старую конструкцию или с нуля установить новую. Однако, существует и более простое решение — это установка воздушного клапана.

Принцип данного устройства предельно прост — оно позволяет системе беспрепятственно засасывать воздух из окружающей среды, но тут же перекрывает выход в случае возникновения обратной тяги. Поэтому газы из канализации не могут выйти через клапан наружу.

Надо сказать, что воздушный клапан — это достаточно капризное устройство. Поэтому для корректной его работы необходимо соблюдать определенные правила монтажа:

Устанавливайте клапан только в отапливаемом помещении. Устройство может нормально работать при температуре не ниже 0 градусов;
Исключите возможность затопления устройства в случае засора системы. Для этого расположите клапан сантиметров на 10 выше самой высокой точки соединения сантехнического прибора с канализацией;
Правильно расположите в системе. Если устройство устанавливается не на общий стояк, а на отдельную магистральную ветку, то его нужно расположить между унитазом и остальными сантехническими приборами;
Обеспечьте герметичность соединения. Место стыка устройства с трубой обязательно промажьте сантехническим герметиком, чтобы исключить возникновение щелей;
Расположите клапан строго горизонтально. Если при монтаже устройства возникнет перекос, оно может работать некорректно, поэтому монтаж осуществляйте с использованием уровня.

Имейте в виду, что пропускная способность воздушного клапана значительно меньше пропускной способности фановой вентиляции. Поэтому его нельзя рассматривать как альтернативу стояку в многоэтажных домах.

Вот, собственно, и вся информация относительно канализационной вентиляции.

Вывод

Как вы видите, без фанового стояка невозможно обеспечить нормальную работу большинства внутренних канализационных систем. Поэтому, если в вашей канализации присутствует данный элемент, то избавляться от него ни в коем случае нельзя. Исключение составляют частные дома, где в качестве альтернативы можно использовать воздушный клапан.

Сообщите нам об ошибке

Вставить изображение<label>Выберите изображение</label>Графические файлы до 5мб<label>Подпись к картинке</label><label>Альтернативный текст для изображений</label>

Пожалуйста, заполните все необходимые поля.

Закрыть

Здравствуйте, дорогой читатель! В наше время уже мало кого устраивает дом без удобств, где не оборудован санузел, отсутствует полноценная система отвода сточных вод. Однако при неправильно выполненном монтаже сантехники в помещение может нарушиться нормальный воздухообмен и проникнуть в него канализационные газы, состоящие из вредных для здоровья человека веществ. Для решения этой проблемы на стояке и возле приборов сантехники устанавливают воздушный клапан.

Принцип работы вентиляции канализации

Преградой для запаха из канализации являются водяные клапаны в сифонах сантехнических приборов. Но при резком сливе большого количества воды в трубах снижается давление, и происходит высасывание воды из сифонов. Препятствий для проникновения запаха в этот момент уже не существует и он может свободно проникнуть в помещение. Причинами появления запаха может так же стать небольшой размер сифонов или длительный простой сантехники, приводящий к испарению воды в сифонах.

Защитить помещение от неприятных запахов помогает канализационная вентиляция в виде фановой трубы или воздушного клапана. Поступающий через них воздух уравнивает внутреннее давление в трубопроводе с атмосферным давлением. При таких условиях газы не вытесняются через сифоны, а продвигаются далее по трубам в систему коллекторов или септик.

Зачем нужен клапан для канализационного стояка?

Фановый клапан в водоотводной системе выполняет следующие функции:

минимизирует угрозу движения сточных вод в обратном направлении;
снижает уровень шума в канализации;
защищает помещение от затопления при порывах в системе;
не позволяет проникнуть в помещение зловонному запаху в случае длительного простоя канализационной системы;
сводит к минимуму угрозу попадания грызунов в здание через трубопроводы канализации.

Устройство и принцип работы фанового клапана

В устройство воздушного клапана входит:

пластиковый корпус с боковым отверстием;
крышка, которую можно снять для чистки устройства или проведения ремонтных работ;
резиновой мембраны или штока;
уплотнительной прокладки, предназначенной для герметизации конструкции и ограничения хода штока.

Принцип работы прибора заключается в следующем:

если давление в стояке равно атмосферному или немного его превышает, клапан находится в закрытом состоянии и не пропускает газы из канализации в помещение;
при спуске воды из приборов сантехники внутри трубопровода возникает разряжение, вследствие чего происходит смещение штока (мембраны) и открытие прибора;
через клапан поступает воздух, который уравнивает давление. Шток начинает двигаться в обратном направлении и закрывает клапан.

По принципу действия воздушные клапаны подразделяются на три типа:

автоматические — используются в основном для установки в небольших частных домах, так как не способны выдержать сильный напор воды и значительный объём воздуха. Работает только на сброс скопившегося воздуха;
кинетические (антивакуумные) — предназначены для выпуска или впуска воздуха в системах с низким уровнем давления;
комбинированные — сочетают все лучшие технологические возможности двух предыдущих устройств.

Так как у канализационной магистрали есть вертикальные и горизонтальные участки, то для каждого из них подбирается вентиляционный клапан с разной конструкцией рабочего механизма:

шаровый аэратор. Затворная деталь имеет форму шара, который прижимается к спускному отверстию с помощью пружины. Применяется для установки на горизонтально расположенные участки труб малого диаметра в месте подключения сантехнических приборов;
приёмная модель. В конструкцию устройства входит фильтр, предназначенный для улавливания твёрдых частиц из сточных вод и не позволяющий им проходить дальше в систему канализации. Выпускается диаметром 20 см и используется для монтажа перед насосом горизонтальной линии трубопровода;
межфланцевый аэратор. Это компактное и лёгкое устройство, которое можно разместить как на вертикальном стояке, так и на горизонтальной линии трубопровода. В зависимости от конструкции корпуса бывает проходным (поток воды проходит сквозь него, не меняя своё направление) и угловым (при прохождении через клапан поток транспортируемой среды меняет направление на 90º). Модификации с запорным органом в форме пластины имеют диаметр от 1,5 до 20 см. Диаметр двустворчатых моделей составляет от 5 до 70 см;
обратный клапан, оснащённый поворотным или лепестковым механизмом. Имеет запорный орган в виде золотника, который при падении давления в системе плотно прижимается к седлу. Аэраторы большого диаметра могут быстро поломаться из-за сильных ударов золотника о поверхность седла. Дальнейшая эксплуатация такого повреждённого прибора может привести к возникновению в системе гидравлического удара. Чтобы снизить воздействие удара клапаны больших диаметров оснащаются демпфером.

Различаются клапаны и способом крепления:

под сварку. Применяется в системах, транспортирующих особо агрессивные среды промышленных предприятий;
муфтовый — для крепления используются резьбовые муфты;
фланцевый — вакуумный клапан зажимается между фланцами, установленными на концах труб;
фланцевый с применением уплотнительных прокладок.

Плюсы и минусы

Установка воздушного клапана в водоотводную систему даёт немало преимуществ, в том числе:

экономию денежных средств, которые потребуются на работы по выводу фановой трубы через кровлю;
возможность предотвратить проникновение канализационных газов внутрь комнат при наличии невентилируемого стояка.

К недостаткам фанового клапана можно отнести:

возможность пересыхания водяного затвора, вследствие чего внутрь дома могут попасть неприятные запахи;
быстрый износ резиновых уплотнителей, последствием которого может стать потеря герметичности;
сложность выбора места установки изделия так как добиться более полного прилегания возможно только на раструбах;
необходимость регулярного обслуживания устройства и замены изношенных деталей.

Технические характеристики, диаметры и производители

Модель канализационного аэратора подбирают по основным техническим характеристикам:

диаметру — 50, 75, 110 мм;
пропускной способности — от 7 до 37 л/с (из расчёта 25 л/с на 1 литр воды).

Российский рынок запорных и регулирующих устройств для систем канализации предлагает продукцию производителей из разных стран:

Австрии — самые дорогие приборы компании HL;
Великобритании — изделия из средне ценового сегмента от фирмы McAlpine;
России — недорогие устройства компании Политэк и Sinicon;
Украины — изделия из дешёвого сегмента предприятия Европласт.

Цены и где купить

В таблице ниже есть актуальные на сегодня предложения.

Как выбрать правильный клапан?

При выборе воздушного клапана для канализации ориентируются на расположение трубы (вертикальное или горизонтальное) в месте, где планируется его установка. Устройство должно соответствовать номинальному давлению в сети, иметь соответствующие установочные размеры.

Также нужно учесть:

каким способом будет крепиться аэратор;
прочность материала, его антикоррозийные свойства;
возможность ручной регулировки, в случае поломки механизма;
наличие защиты для проникновения грызунов.

Где и как правильно установить клапан?

При установке клапана необходимо соблюдать ряд правил, которые позволят максимально эффективно выполнять своё предназначение, а именно:

Аэраторы разрешается устанавливать только в помещениях с постоянным отоплением.
Устройство должно быть размещено в месте, к которому существует свободный доступ, чтобы в дальнейшем не возникало проблем с проведением техобслуживания.
Если в полу помещения есть решётка, то расстояние от уровня пола до прибора должно составлять не менее 35 см.
Монтаж автоматического клапана должен осуществляться в той точке системы, которая на 10 см выше максимального уровня стока в основной стояк, чтобы не допустить засорение аэратора отходами и фекалиями, проходящими через систему.
Прибор должен монтироваться в вертикальном положении непосредственно в раструбе прямой линии трубопровода канализации на расстоянии не менее 0,2 м до ближайшего сифона.

Возможные места для установки устройства

Аэраторы современной конструкции могут устанавливаться:

в вертикальный стояк, имеющий выход через крышу;
модели аэраторы цилиндрической формы с крышкой ставят на фановую трубу, простые клапаны подойдут для отдельных сантехнических приборов: унитаза, мойки, ванной или умывальника;
устройства диаметром 50 мм монтируют на горизонтальных трубах большой протяжённости или на линиях с наличием перехода участков одного диаметра на другой. Соблюдение уклона при монтаже трубопроводов будет способствовать естественному течению стоков и предотвратит возникновение застойных явлений и зловонного запаха;
приборы диаметром 110 мм в основном ставят на фановую трубу, возможен вариант монтажа на вспомогательный стояк.

Этапы монтажа пошагово

Установка устройства довольно проста, её вполне можно выполнить самостоятельно по следующей схеме:

определить место монтажа;
отключить участок трубопровода от работающей системы;
вырезать в стояке кусок трубы по размеру прибора;
зачистить края от зазубрин;
в трубу из пластика вставить фитинг;
установить в раструб уплотнительное кольцо. Если используется резьбовой тип соединения, то прокладка не нужна;
закрепить клапан на трубе;
произвести пробный пуск воды для проверки работы механизма.

Канализационные газы не только дурно пахнут, но и могут нанести немалый вред здоровью. Аэраторы помогут блокировать проникновение этих вредных веществ в квартиру и предотвратить отравление ими жильцов. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Используемые источники:

https://aeroclima.ru/ventilyaciya/v-kanalizatsii/
https://wodakachka.com/kanalizatsiya/osnashhenie/ventilyatsiya-v-chastnom-dome.html
https://topventilyaciya.ru/ventilyaciya/v-kanalizatsii-v-chastnom-dome.html
https://1000sovetov.ru/article_zachem-nuzhen-fanovyi-stoyak-i-ventilyaciya-kanalizacii
https://vseotrube.ru/kanalizatsiya/klapan-vozdushnyj

Зачем нужна вентиляция в канализации в частном доме
