Здравствуйте, уважаемые читатели! При монтаже коммуникаций нередко сталкиваются с ситуацией, когда приходится соединять компоненты из разных материалов. Одно из таких сочетаний мы рассмотрим в сегодняшней статье – переход с ПНД на металл. Вы узнаете, когда необходимо подобное соединение, его различные способы, как самостоятельно состыковать трубы из данных материалов.
Когда необходимо подобное соединение
Необходимость в соединениях подобного типа возникает в следующих случаях:
- подключение к уже имеющемуся металлическому (чаще всего чугунному) стояку полимерной подводки от мойки, раковины, ванны и т. п.;
- монтаж стальной арматуры на трубопровод ПНД;
- подсоединение к системе с высокой рабочей температурой, которую полиэтилен низкого давления (ПНД) не выдержит;
- подключение к металлическому выводу из дома огородной поливной системы;
- врезка в центральную магистраль, проводка до которой проходит через участок с повышенной нагрузкой. В этом месте используют более прочные металлические сегменты, а до него идут полимерные трубы.
Преимущества и недостатки такого соединения
Предпочтение подобному подсоединению отдают по причине уникальных характеристик и высоких эксплуатационных свойств изделий ПНД. Свое название они получили благодаря технологии изготовления полиэтилена под низким давлением.
В сравнении с изделиями из ПВД (полиэтилена высокого давления) ПНД отличается более высокой плотностью и лучшими прочностными характеристиками.
- Как и все виды пластика, он не подвергается коррозии и разрушительному влиянию химически агрессивных веществ, имеет гладкую поверхность, позволяющую сохранять высокую пропускную способность на вес период эксплуатации.
- Обладает морозоустойчивостью (выдерживает -50˚) и низкой теплопроводностью.
- Полиэтиленовые изделия отличает легкость и удобство в сборке. Они дешевле полипропиленовых труб и металлопластиковых аналогов.
- Применяют их в системе водоснабжения, при прокладке наружной подводки воды к дому, монтаже канализационной сети.
К недостаткам продукции из ПНД относят непереносимость высоких температур (начинает размягчаться при 80˚). Из-за этого её не рекомендуют использовать в системах отопления и горячего водоснабжения, где лучше применять металлопластик.
Полиэтилен очень восприимчив к УФ-лучам, поэтому рекомендован только для прокладки под землей, в темных помещениях.
На данном видео продемонстрированы характеристики труб низкого давления:
Выполнить работу самому или вызвать мастера
Монтаж перехода ПНД с металлическими трубами технически не сложен. Справиться со сборкой дачной поливной системы сможет каждый. Но подключения к магистральным линиям требуют определенных навыков и в отдельных случаях специального сварочного аппарата. Если у владельца дома этого нет в наличии, имеет смысл пригласить профессионалов.
Примерная стоимость работы
Монтаж перехода ПНД стоит от 250 руб. за точку, трубы – 50 рублей за погонный метр. Однако общая стоимость работ должна быть не менее 2,5 тысячи рублей.
Способы соединения
Переход осуществляется двумя способами:
- разъемным (через специальные переходники в виде муфты с резьбой, отводов, тройников);
- неразъемным (методом сварки либо встык, либо через электрические фитинги, способные при подаче тока расплавлять свариваемые поверхности, после остывания которых получается надежный стык).
Разъемные
Классическая состыковка по резьбе. На металле нарезают плашкой витки, на них накручивают переходной фитинг, имеющий с одного конца внешнюю или внутреннюю резьбу, а с другого – посадочное место для пластикового элемента. Сегодняшние продвинутые компрессионные фитинги не требуют при сборке практически никакого инструмента или оборудования.
Стыковка с применением фланцев. Используют при подключении трубопроводной арматуры из стали, имеющей фланец или возможность его приваривания. Для таких соединений придумана полимерная втулка с отдельно одевающимся фланцем. Он накидывается на втулку, она сваривается с торцом ПНД трубы. Далее её фланец крепится болтами к аналогичной детали стыковочного элемента.
На фото втулка:
Фланец для втулки:
Неразъемные
Основаны на сварочном методе состыковки компонентов. Различают сварку встык, которую применяют при соединении труб и фитингов одного диаметра и толщины, и сварку через электропереходники полиэтилен-сталь с помощью специального оборудования.
Какой способ лучше
Способ состыковки выбирается исходя из потребностей владельца дома. В бытовых водопроводных и газопроводных трубопроводах, канализационной сети дешевле и проще стыковать полиэтилен со сталью при помощи всевозможных фитингов. При этом резьбовое соединение с подмоткой представляется более надежным способом стыковки.
Госты и нормативы
Руководством при выборе материалов служат госстандарты по трубным изделиям. ГОСТ Р 50838-95 определяет технические характеристики и размеры для полиэтиленовых газовых труб, 18599-2001 – для водопроводных.
Требования к производству стальных водогазопроводных изделий установлены целым рядом нормативных документов: ГОСТом 10705-80, 10704-91 и другими.
Стандарты диаметров
Главный размерный параметр трубы ПНД – это внешний диаметр. В соответствии с ГОСТом, он указывается в маркировке на отечественной продукции. Размерный ряд установлен в определенной последовательности, наиболее используемый начинается с 16 мм и доходит до 110 мм.
При самостоятельном монтаже важно понять, как сочетать сечения трубных изделий из стали и ПНД. Существует специально разработанная таблица их размеров, подходящих друг для друга:
Пошаговая техника соединения труб своими руками
Технология проведения работ по переходу ПНД на металл включает следующие этапы:
- выбор способа соединения;
- определение размеров сечений и длины материала;
- приобретение труб, фитингов;
- подготовка инструмента;
- монтаж соединения;
- проверочные испытания.
- необходимые инструменты и материалы
В минимальный набор инструментов входят:
- гаечные, разводные ключи;
- клещи;
- труборез;
- резьборез;
- сварочный аппарат в случае необходимости.
Материалы приобретаются в зависимости от объема работ, трубы – с учетом 10% потерь в отходы.
Ход работ
- Разъемные соединения на резьбе начинают с подготовки стального торца: его обрезают, выравнивают, нарезают резьбу.
- Затем с помощью подмотки рукой накручивают фитинг-переходник.
- С другого конца фитинга обжимной гайкой устанавливают пластик.
- Ключом докручивают фитинг на резьбу.
Особенности монтажа
Полиэтиленовые фитинги применяют, в основном, для состыковки труб малых сечений.
Важно учесть, что имеются переходники, как с внутренним расположением резьбы, так и с наружным. Поэтому подбирают их в зависимости от предназначения и, естественно, в соответствии с размерами труб.
Популярным фитингом для соединений рассматриваемого типа стала так называемая «американка» – муфта, со стальным торцом и нарезанной на нем резьбой с одной стороны, и пластиковым выходом – с другой.
Просто отпиленная полиэтиленовая труба с трудом входит в уплотнительное кольцо. Можно наружные части трубы обрезать ножом на конус. Изделие войдет без проблем до упора.
Частые проблемы и ошибки при соединении
Ошибки при подборе труб: для системы отопления использовано изделие для холодной воды или применение продукции ПНД для напорного водоснабжения. Следует обращать внимание на маркировку изделий. Цветные продольные полосы обозначают сферы употребления продукции: синие — для питьевой воды, желтые — для газопровода, отсутствие полосы — для технического водоснабжения.
- Использование труб ПНД не по назначению
- Применение некачественных фитингов.
- Прокладка трубопровода на участках с большой нагрузкой – под автомобильными дорогами и т.д.
- Неправильное использование компрессионных фитингов. Часто трубу вводят в фитинг, упирая её торец в резиновое кольцо. Это неправильно. На конце надо снять фаску, как-бы придать ему вид конуса, что позволит вставить конец трубы в это кольцо, вдвинуть её вглубь до самого упора. После затягивания гайки кольцо уплотнится, и получится прочное соединение.
Советы специалистов
При установке металлического крана на ПНД трубу эффективным решением может быть использование электросварной седелки. Особенно это приемлемо при монтаже под давлением. Седелка приваривается с помощью встроенных спиралей к полиэтилену, а затем в канале высверливается дрелью отверстие для установки крана.
Нарезание резьбы на стальной торец по сути самый сложный этап в монтаже. Чтобы сделать этот трудоемкий процесс более эффективным, рекомендуется чередовать движения резьборезом на половину оборота вперед с возвращением чуть назад. Это сэкономит силы и убыстрит работу.
Сочетание нескольких методов стыковки труб
Специальные компрессионные переходники сочетают в себе фланцевое присоединение и свойства компрессионного фитинга. С одного торца они имеют обычный фланец, который монтируется болтами к ответному фланцу металлотрубы, с другого – компрессионный переход с использованием обжимной гайки.
Данный способ применяют в сетях с небольшими трубами (до Ø 110 мм).
На фото компрессионный переходник ПНД с фланцем:
Существуют неразъемные резьбовые стыки, в которых резьба используется только для фиксации сегмента, а далее производится наваривание дополнительного канала.
Заключение
Надеемся, что информация, изложенная в статье, оказалась вам полезной. Желаем успехов в ремонтных работах, подписывайтесь на наши статьи и делитесь полученными знаниями в соцсетях.
Полимерные трубы повсеместно вытесняет изделия из металлов во всех сферах, особенно это заметно в строительной отрасли. При этом перед монтажниками нередко встает задача, как соединить пластиковую трубу с металлической на участках, где полная замена трубопровода невозможна по разным причинам.
Соединение полимерных и металлических труб актуально как для специалистов строительной отрасли, особенно сантехников, так и для рядовых потребителей, проводящих различные виды ремонтных работ в своих квартирах или загородных домах. Чтобы получить герметичный и надежный стык, следует изучить разные способы соединения труб из разнородных материалов, знать применяемые для проведения работ комплектующие и необходимый для этого инструмент.
Рис. 1 Примеры того, как соединить пластиковую трубу с металлической
Когда производят соединение пластиковых труб с металлическими
Сопряжение разнородных труб в строительной и бытовой сфере производят:
- При врезании в стальной трубопровод, транспортирующий воду, газ, часто используют полимерное ответвление, отходящее от тройника.
- При прокладке подземных газовых трубопроводов из полиэтилена при выходе наверх его стыкуют со стальным отводом для входа в здания.
- При замене поврежденных участков стояка канализации или подземной канализационной линии чугунные секции меняют на пластмассовые, при этом их соединяют по разным технологиям.
- При замене стальных фрагментов водопровода ну улице и внутри помещений на полимерные.
- В особых случаях, когда один отрезок трубопровода располагается в зоне повышенных температур или существенных нагрузок, его делают из термостойкого и прочного железосодержащего сплава, а далее соединяют с линией из полимеров.
Рис. 2 Трубы из металлов (сталь, оцинковка, нержавейка, медь) для эксплуатации в системах водоподачи, отопления и канализации
Виды соединяемых труб
Для того, чтобы провести работы по состыковке качественно без возможного разрушения труб из разнообразных материалов, полезно знать их разновидности и физические свойства.
Металлические
Все металлы отличаются отличными прочностными характеристиками, высокой стоимостью, также сталь и чугун подвержены коррозии. Металлические трубы изготавливают из следующих сплавов:
Сталь. Во всех коммуникациях прокладывается по поверхности земли, обладает наивысшей прочностью и твердостью среди всех металлов и полимеров. Часто встречается ее оцинкованные разновидности, обладающие повышенной коррозионной стойкостью. Стали гибки и пластичны, на них относительно несложно нанести резьбу, однако из-за твердости и прочности они трудно поддаются обработке.
Чугун. Довольно популярный материал, трубные чугунные изделия большого диаметра изготавливают в настоящее время, отличается более высокой коррозионной стойкостью, чем сталь, однако имеет практически нулевую пластичность и раскалывается при деформации.
Нержавейка. Имеет аналогичные со сталью физические характеристики, в отличие от нее нержавейка обладает повышенной коррозионной стойкостью, но из-за значительной стоимости практически не встречается в бытовых и коммунальных линиях.
Медь. Дорогие трубопроводы из меди обладают пластичностью, гибкостью, соединяются между собой пайкой, их нередко используют для прокладки теплосетей индивидуальных домов в зоне отопительного котла.
Рис. 3 Полипропиленовые переходные фитинги
Полимерные
Основное преимущество труб из полимеров – инертность к большинству агрессивных химических веществ, коррозионная стойкость, простота обработки и невысокая стоимость. В строительной и бытовой сфере применяют полимерные трубы из следующих пластмасс:
Полиэтилен низкого давления ПНД. ПНД – основной компонент изготовления магистралей, прокладываемых под землей для транспортировки воды в коммунальные и индивидуальные дома и природного газа. Отличается эластичностью и гибкостью, изделия малого диаметра соединяют друг с другом посредством компрессионных фитингов, электросварных (с закладным нагревательным элементом) или сваркой встык. Так как трубы ПНД становятся эластичными при температурах выше + 60 °С, их используют только для транспортировки холодной воды.
Полипропилен ПП. Основной вид материала для монтажа внутридомовых магистралей холодной и горячей воды, отличается неплохой прочностью, трубопровод прокладывают методом спайки отдельных участков. Стенки ПП-труб довольно толстые и прочные, поэтому трубопровод обладает не слишком хорошей гибкостью. Один из недостатков полипропилена – высокий коэффициент температурного расширения, поэтому для отопления используют изделия, имеющие внутренний слой из стекловолокна или алюминиевой фольги, придающий им повышенную прочность и снижающий температурную зависимость. Соединение полипропилена проводят по технологии пайки, используя для этого специальный паяльный утюг.
Поливинилхлорид ПВХ. Жесткий и хрупкий материал, из которого изготавливают канализационные трубы большого диаметра, трубопровод монтируют раструбным методом. ПВХ трубы имеют довольно тонкие стенки, поэтому трубопровод прокладывают на поверхности земли с незначительными нагрузками. Для подземной прокладки выпускают многослойные ПВХ трубы, которые имеют легкий вес и более высокие характеристики.
Рис. 4 Переходники с полиэтилена на металл – принцип работы и внешний вид
Непластифицированный поливинилхлорид НПВХ. Прочный, жесткий и хрупкий материал, обладающий сходными с поливинилхлоридом характеристиками, но более устойчивый к нагрузкам. Наружные НПВХ трубы для канализации выпускают рыжего цвета, при прокладке в траншеях под землей они выдерживают нагрузки земляного пласта высотой до 6 м.
Читайте также: Ревизия для канализационных труб: назначение, порядок установки
Сшитый полиэтилен PEX. Трубопровод из сшитого полиэтилена обладает хорошими параметрами прочности, термостойкости и гибкости, из него прокладывают контуры теплых полов, которые затем заливают стяжкой. Трубы подключает коллектору, имеющему металлические патрубки, их концы надевают на штуцеры и зажимают компрессионными фитингами.
Металлопластик PE-AL-PE. Для укрепления оболочки и снижения температурного расширения пластиковые трубы упрочняют внутренними алюминиевыми оболочками. Встречаются следующие разновидности полимерных труб с фольгированным слоем, маркировка которых наносится на их поверхность:
- PE-R – указывает, что материалом изготовления изделия является полиэтилен;
- PP-R – означает, что стенка изготовлена из полипропилена;
- PE-X – основной материал изготовления стенки – сшитый полиэтилен;
- PE-RT – стенка сделана из термостойкого полиэтилена.
Рис. 5 Канализационные НПВХ и ПВХ трубы
Способы соединения труб из пластика и металла
Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.
Так как металл и пластик являются разнородными материалами, не может быть речи об их совместной сварке, спайке, склеивании при монтаже, эффективны только механические варианты состыковки.
При помощи резьбовых фитингов
Резьбовые соединения – одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.
Типовой переходник с металлической трубы на пластиковую состоит из двух частей – один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.
Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)
<center></center>В зависимости от материала труб используются следующие способы монтажа на их торцах резьбовых фитингов:
Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.
Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.
Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях. Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.
В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.
Рис. 7 Принцип сопряжения компрессионной муфтой
<center></center>Сшитый полиэтилен, металлопласт. Существует несколько технологий крепления переходных фитингов на трубы из сшитого полиэтилена и металлопласта:
- Компрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
- Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.
- Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.
Рис. 7 Варианты соединения труб с помощью специальных муфт
Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения
Как соединить пластиковую трубу с металлической без резьбы
Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток – невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.
Читайте также: Армированные полипропиленовые трубы: правила выбора, подготовки и монтажа
При прокладке трубопроводных магистралей большого диаметра промышленного назначения используется стыковка разнородных трубных участков с помощью фланцев, к примеру фланцевое соединение металлической трубы с полиэтиленовой или полипропиленовой. Для его реализации к стальным трубам приваривают фланцы, а к пластиковым специальные бурты. За бурт предварительно перед сваркой устанавливается ответный фланец. Стыкуется узел при помощи болтов, которыми стягиваются фланцы.
Рис. 9 Соединение с помощью хомутов – примеры
Соединение пластиковой трубы с металлической без резьбы можно провести следующими полукустарными методами, не гарантирующими приемлемое качество стыка:
При помощи хомутов. Метод довольно прост, пластиковая труба обычно из сшитого полиэтилена одевается на стальную и зажимается стальным хомутом, помещенным на ее наружную оболочку, при помощи прижимного винта. По технологии этот способ напоминает подсоединение труб из сшитого полиэтилена, используемых при укладке теплых полов, к коллектору, имеющему безрезьбовые входные металлические штуцеры.
Если стальная и полимерная труба имеют приблизительно равные диаметры, можно вставить внутрь полимерной стальную гильзу для увеличения прочности ее стенок и соединить обе трубы сверху стальным накладным хомутом, прижав его четырьмя винтами. Правда при данном методе соединения придется хорошо подумать о герметизации стыка.
Переходных муфт. Переходные муфты из достаточно прочных и эластичных обрезков полимерных труб можно использовать как кустарный способ стыковки двух элементов. Для этого в отрезок муфты, имеющий внутренний диаметр стыкуемых полимерной и металлической деталей, вставляются обе соединяемых элемента и прижимаются по краям накладными хомутами.
<center></center>
Рис. 10 Gebo – внешний вид и принцип работы
Фитинга Gebo. Одна из новейших разработок зарубежных специалистов – компрессионный фитинг Gebo, предназначенный для состыковки двух отрезков металлических труб одинакового диаметра, подходящего к внутреннему размеру Gebo. Отличительная особенность Gebo – наличие в конструкции компрессионной муфты уплотнительного резинового кольца, которое исключает протечки. Хотя данный фитинг по инструкции не может осуществлять сопряжение металла и пластика, теоретически жесткая ПП-труба с внутренней прослойкой из стекловолокна или алюминия может быть надежно и герметично состыкована с металлической при одинаковом размере их внешних диаметров.
Поэтому применение фитинга Gebo довольно грамотный ответ на вопрос, как соединить металлическую трубу с полипропиленовой, когда обе детали имеют гладкие стенки и одинаковые размеры в окружности.
Как соединить пластиковую трубу с металлической в канализации
Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела. Поэтому основное требование к стыкам в канализационном трубопроводе – обеспечение герметичности.
Рис. 11 Примеры как соединить пластиковую трубу с металлической посредством манжет
Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:
Присоединение посредством манжеты. Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.
Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.
Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.
Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.
Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.
Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками
<center></center>Правильное соединение металлической и пластиковой трубы достигается только при использовании резьбы на двух деталях. Безрезьбовое соединение металлических и пластиковых труб в бытовых условиях любыми способами относится к полукустарным методам и не обеспечивает условий герметичности и прочности соединений, необходимых при высоких давлениях в магистрали.
При ремонте или монтаже канализационных и водопроводных сетей перед мастером часто возникает вопрос – как соединить трубы без сварки и резьбы удобным способом? Такие ситуации могут возникнуть при проведении манипуляций в труднодоступных местах трубопровода, когда работа со сварочным аппаратом не представляется возможной. Также необходимость скрепления металлических патрубков без сварки или нарезания резьбы возникает в том случае, если существующая канализационная система находится в довольно ветхом, но рабочем состоянии. Сварка или нарезание резьбы на старой трубе в таком случае нежелательны, так как могут нанести коммуникациям еще большие повреждения.
Способы соединения металлических труб
Существует несколько надежных вариантов присоединить железную трубу без сварки к металлическому трубопроводу. Если магистраль собрана из патрубков с жесткой структурой (стальных или чугунных), герметичное крепление можно создавать, используя фитинги, фланцы, муфты Гебо или ремонтно-монтажные обоймы. Если же необходимо совместить профильные трубы, достаточно будет использования краб-системы или крепежных хомутов.
Принимая решение, как скрепить две металлических трубы без проведения сварочных работ и нарезания резьбы, необходимо учитывать несколько аспектов, характеризующих трубопровод:
- Технические характеристики (в первую очередь, диаметр);
- Назначение;
- Условия использования;
- Текущее состояние.
Только оценив все нюансы, мастер может принять верное решение и подобрать для соединения подходящие комплектующие и материалы.
Фитинги
Довольно простым и практичным способом соединить две трубы без резьбы и сварки является использование металлических фитингов. Благодаря простоте конструкции фитинги имеют долгий срок эксплуатации (в них просто нечему ломаться), наличие уплотнителя позволяет без особых усилий добиться герметичности стыка. Кроме того, большой ассортимент позволяет выбрать изделия с наиболее подходящими для ситуации техническими характеристиками. Стоимость таких комплектующих невысока, что является дополнительным плюсом при выборе метода монтажа.
Фитинги можно разделить на группы в зависимости от конструктивных особенностей и условий использования:
- Прямые. Самый простой вид, детали имеют одинаковый диаметр с каждой стороны, используются для скрепления участков канализации одного диаметра.
- Переходники. Разный диаметр с двух сторон фитинга позволяет создавать объединение патрубков разного размера. Часто используются при ремонте трубопроводов старого образца, собранных из труб различного диаметра.
- Тройники. Полезны при создании одного ответвления от основной магистрали.
- Крестовины. Позволяют создать несколько ответвлений от основной трубы.
- Штуцеры. Обычно используются для монтажа гибких металлических труб.
- Заглушки, колпачки. Применяют для герметичного перекрытия трубопровода или его веток.
Фланцы
Соединить металлическую трубу без резьбы с основным водопроводом можно также при помощи фланцев. Такой способ также позволяет добиться герметичности благодаря использованию резиновой прокладки. Существует 2 типа фланцев.
- Проходной. Для создания герметичного стыка на рабочих участках магистралей.
- Заглушка. Для герметизации неиспользуемого конца трубопровода.
Изделия производят из стали, чугуна, бронзы, алюминия. Они имеют длительный срок эксплуатации, могут быть использованы в канализации с большим давлением.
Установить фланец для соединения участков водопровода или канализации несложно, работа выполняется в несколько этапов:
- Край трубы аккуратно срезается, строго перпендикулярно оси и без заусениц;
- На срез надевается фланец, поверхность которого должна быть очищена и обезжирена;
- Сверху закрепляется прокладка из резины, при этом ее размер должен быть не менее 10 см от среза;
- На противоположный конец патрубка таким же образом надевают второй фланец;
- Детали стягивают между собой болтами, пока не будет достигнута герметичность стыка.
При создании фланцевого крепления на водопроводе в качестве уплотнителя можно использовать пропитанный олифой тряпичный картон. В отопительных магистралях вместо резиновой прокладки часто устанавливают асбестовый картон.
Есть несколько нюансов, которые должен знать мастер перед созданием фланцевого соединения:
- Не рекомендуется использовать больше одного уплотнителя;
- Болты вкручиваются попарно с противоположных сторон;
- Над гайкой должно выступать не более половины крепежного болта;
- Резиновый уплотнитель не должен соприкасаться с болтами.
Муфты и пресс-фитинги
Использование пресс-фитингов для создания герметичного скрепления на участке канализационной системы гарантирует долговечность и прочность стыка. Технические характеристики таких устройств позволяют устанавливать их на магистралях большим давлением и высокой температурой носителя. Ассортимент пресс-фитингов достаточно широк и позволяет подобрать изделия для монтажа участка трубопровода любой конструкции. Единственным недостатком этого метода является высокая цена оборудования, которое используется для установки пресс-фитингов. Необходимо иметь в наличии специальный инструмент для обжима или пресс-клещи.
В качестве облегченного варианта пресс-фитинга специалисты предлагают использовать разъемные муфты, в частности, муфты Гебо. Конструкция разъемных муфт предусматривает наличие уплотнения на болтах с каждой стороны и расширительных колец из прочных материалов. Изделия хорошо выдерживают гидроудары и растягивающие нагрузки.
Компрессионные муфты Гебо выпускаются в одно- и двустороннем вариантах. Конструкция устройств позволяет устанавливать их при врезке участка трубопровода, а также при сборке угловых трубных прикреплений. При установке муфты Гебо рекомендуется четко соблюдать все необходимые этапы, так как при нарушении процедуры может быть нарушена герметичность.
Конструкция муфты Гебо предполагает возможность ее повторного использования. Чаще всего в таких изделиях теряется герметичность из-за износа уплотнительного кольца. При регулярной замене испорченного элемента муфта Гебо может служить долгие годы.
Ремонтно-монтажные обоймы
Обычно ремонтно-монтажные обоймы используют для устранения аварийных ситуаций вроде трещин в системе канализации, так как изделия имеют ограниченный ресурс и не способны выдержать длительный период эксплуатации. Их конструкция состоит из 2х частей, резиновой прокладки и болтов для стяжки. Установка ремонтно-строительной обоймы не занимает много времени, но требует определенных навыков и соблюдения этапов установки.
- Труба зачищается от краски, ржавчины, неровностей.
- Место повреждения обматывается уплотнителем из резины (желательно смазанным герметиком).
- Поверх уплотнителя надеваются обе части обоймы и стягиваются подготовленными болтами.
После установки ремонтно-монтажной обоймы обязательно следует проверить герметичность. Если при пуске воды обнаруживается подтекание, необходимо стянуть болты до его устранения.
Краб-системы
Краб-систему обычно используют для не требующего герметичности объединения квадратных и прямоугольных профильных труб. Краб-системы пригодны для многократного использования, а также при своем небольшом весе имеют хорошую прочность и невысокую стоимость, поэтому получили широкое распространение за довольно короткий срок.
Крепления типа краб можно разделить на 3 вида:
- Т-образные, для объединения 3х предметов;
- Г-образные, для угловых конструкций;
- Х-образные, соединяют 4 предмета.
Хомуты
Крепежные хомуты часто применяются для герметизации слабых сварных стыков и участков подтекания. Они представляют собой загнутые пластины с уплотнителем из резины, плотно обхватывающие трубы и зажимающиеся с помощью болтов. В случае использования хомутов для совмещения двух профильных патрубков можно достигнуть высокой прочности соединения.
Соединение пластиковых труб
Большинство методов, описанных в разделе о металлических трубах, подходят и для скрепления пластиковых и ПВХ труб. Полимерные трубы все чаще стали заменять металлические, так что информация о том, как объединить пластиковые патрубки для канализации или водопровода без сварки и резьбы становится все более актуальной.
Существует несколько способов присоединить один участок пластикового патрубка к другому. Окончательный выбор технологии должен производиться только после оценки всех характеристик магистрали, в том числе от типа материала, диаметра и назначения системы.
В раструб
Трубы из полимеров изготовлены таким образом, что с одной стороны изделия расположен раструб, а с другой – торец. Диаметр раструба больше диаметра торца ровно настолько, чтобы торец одной трубы плотно вошел в раструб следующей. При выборе такого варианта установки, в стык вставляют резиновый уплотнитель для герметизации участка, рекомендуется дополнительно обработать место крепления герметиком.
Раструбный способ соединения пользуется популярностью благодаря простоте сборки и возможности работать с трубами различных диаметров. Таким методом часто строят канализационные системы, где не предусмотрено высокое давление носителя.
В раструб соединяются трубы ПВХ и из полипропилена.
Фитинги
Различные виды фитингов применяются при соединении металлопластиковых патрубков. В зависимости от конструкции трубопроводов и поставленных задач можно использовать компрессионные, обжимные и пуш-фитинги.
Виды установки компрессионных и обжимных фитингов практически не отличаются друг от друга, разница заключается в том, что в первом случае фиксация производится посредством компрессионного кольца и гайки, во втором случае – обжимного кольца.
Установка пуш-фитингов производится заметно быстрее. Подготовленная труба вставляется в изделие без помощи инструментов, а зажим клина фитинга происходит уже при подаче воды в водопровод.
Кроме металлопластиковых труб пуш-фитинги могут применяться при соединении патрубков из сшитого полиэтилена.
Цанговый метод
При соединении труб из пластика таким методом, понадобятся зажимные фитинги и цанги. Сам процесс работы состоит из 3 этапов.
- Надеть цангу на внутреннюю полость.
- Закрутить разводным ключом фитинговую гайку.
- Произвести такие же действия на второй трубе.
Цанговый способ подходит для монтажа металлопластиковых трубопроводов небольших диаметров. Пластиковые патрубки могут не выдержать затягивания гайки и лопнуть.
Совмещение цангами подходит для труб из сшитого и обычного полиэтилена, металлопластика.
Муфты
Муфтовое соединение предполагает использование равнопроходной муфты, 2х монтажных гильз, инструмента для развальцовки. Процесс работы не занимает много времени:
- На трубу надевается гильза;
- Развальцовывается конец трубы в гильзе;
- Вставляется муфта;
- Гильза надвигается на муфту;
- Все перечисленное производится со вторым краем стыка.
Использование муфт подходит для труб из сшитого полиэтилена.
Склеивание
Обычно склеивание выбирают при соединении жестких полимерных труб. Правильно подобранный клей обеспечит герметичность стыка, единственным минусом является необходимость ждать не менее 1 часа перед запуском воды, пока клей не высохнет. Специалисты советуют использовать клей марки Griffon.
Сам процесс склеивания несложен. Конец трубы зачищается, на нем делается фаска напильником. При зачистке нужно проверять плотность вхождения патрубка в арматуру, не должно быть ни сильно свободно, ни сильно туго. Затем на фаску наносится клеевой состав, и труба вставляется в фитинг.
Иногда термином “склеивание” также называют холодную сварку, при которой материал трубы размягчается под действием реагента и производит сцепление со второй деталью на молекулярном уровне.
При помощи склеивания чаще всего соединяют трубы ПВХ. Изделия из других полимеров склеивают обычно в случае разового соединения.
Соединение металлической трубы с пластиковой
Современные системы водоснабжения часто предусматривают использование и пластиковых, и металлических труб. Соединить металлическую трубу с пластиковой без резьбы лучше всего при помощи фланцев.
Фланцевое соединение подходит как для полипропиленовых, так и для полиэтиленовых труб. При отсутствии сварки, для крепления фитинга к патрубку используются металлические накидные фланцы. Такой метод выбирают при монтаже трубопроводов, в которых предусмотрена быстрая разборка для очистки, а также при подключении труб к различному оборудованию, входящему в систему (насосы, клапана, задвижки).
При проведении работ следует обращать особое внимание на целостность поверхности фланца – неровности, заусенцы могут повредить пластиковую трубу и значительно сократить срок ее эксплуатации. Этапы соединения участков канализации посредством фланцев подробно описаны в разделе о соединении металлических труб.
Все рассмотренные выше способы и методы соединения без сварки и резьбы проверены временем и активно используются строителями и ремонтными работниками. При необходимости быстро заменить участок трубопровода в отсутствие сварки, можно подобрать наиболее подходящий вариант решения проблемы, достаточно правильно поставить задачу и оценить технические возможности и риски.
Перед тем, как соединить металлопластиковую трубу с полипропиленовой, необходимо подготовить инструменты, и выбрать способ стыковки. Последний параметр зависит от рабочих характеристик среды. Например, для системы отопления целесообразно использовать более дорогие муфтовые соединения со штатными фитингами, а для водопровода подойдут фланцы или компрессионные муфты.
Содержание статьи
Соединение труб из металлопластика и ПП
Металлопластиковые трубы отличаются от полипропиленовых структурой материала, и технологией монтажа. Поэтому у новичков могут возникать трудности со стыковкой. Во избежание проблем в виде течи, рекомендуем внимательно ознакомиться с материалами.
Инструменты и материалы
Чтобы выполнить переход с металлопластика на полипропилен потребуются следующие инструменты:
- разводной ключ;
- газовый ключ;
- пакля (чесаный лен);
- силиконовый герметик;
- монтажная паста.
Список зависит от типа стыковки деталей.
Стыковка муфтами
Муфтовое соединение металлопластиковой трубы с ПП подходит для трубопроводов диаметром менее 40 мм. Помимо резьбового фитинга, потребуется американка (разъемный элемент). Монтаж нужно выполнять по следующему плану:
- Разобрать американку на две части.
- Намотать паклю на часть с внешней резьбой, затем промазать силиконовым герметиком.
- Вкрутить эту деталь в часть фитинга с внутренней резьбой.
- Аналогичную работу проделать со вторым фитингом с наружной резьбой, который потом нужно вкрутить во вторую половинку американки.
- Соединить две части разъемной детали, используя разводной или газовый ключ.
При использовании этого типа стыковки МП и ПП изделий находящихся в стене, дополнительно нужно обустроить открывающуюся нишу.
Стыковка компрессионными фитингами
Соединение труб компрессионными фитингами — самый простой и дешевый способ. Но стоит учитывать ограничения по температуре воды, которая будет течь по трубопроводу — она не должна превышать 50°С. Недостатком является и невозможность проведения работ в стесненных условиях.
Двусторонние компрессионные элемент представляют собой пластиковый цилиндр с резьбой с обеих сторон и две накидные гайки с уплотнительными кольцами. Эти детали можно использовать для присоединения элементов системы разных диаметров.
Процесс выглядит следующим образом:
- Вставить трубы в отверстия фит-крепежа с двух сторон.
- Затянуть гайки.
Стыковка фланцами
Для стыковки двух труб из разных материалов можно использовать и фланцевые стыковки. Данный способ подходит для трубопровода диаметром более 40 мм. Такое соединение подразумевает установку фланцевой запорной арматуры.
Для металлопластиковых систем подобные комплектующие отсутствуют, поэтому придется использовать концевой фитинг с наружной резьбой и фланец с внутренней резьбой. Сам процесс монтажа нужно выполнять следующим образом:
- Фланец накручивается на фитинг с использованием пакли.
- Фит-крепёж монтируется на водопровод.
Для полипропиленовых изделий используются специальные фланцы, которые напаиваются на них.
Основные ошибки при соединении полипропилена с металлопластиком
При стыковке разных материалов не всегда удается сделать все хорошо, особенно это касается таких разнотипных материалов, как полипропилен и металл. Наиболее распространенными ошибками являются:
- Излишние усилия при соединении, в результате чего сужается внутреннее сечение и повышается нагрузка на место стыка;
- неплотное присоединение, что может привести к течи и разрушению других стыковок в результате скачков давления;
- отсутствие герметика, пакли, силикона.
Необходимость соединить МП и ПП трубы может возникнуть в разных ситуациях, например, во время срочного ремонта системы отопления или водопровода. При этом иногда нужно делать это в стесненных условиях. Поэтому стоит заранее разобраться в способах соединения.
Любой стройматериал располагает собственным эксплуатационным периодом. Когда он заканчивается, надо заменять отработавшее свое изделия. Это относится и к трубам. Сегодня изделия из полипропилена настолько легки в установке, что дают возможность полностью заменить отопительный/водопроводный комплекс без особого труда. Нужно лишь знать, как соединять полипропиленовые трубы.
Подобный материал хорош тем, что продукция обладает следующими свойствами:
- Прочные. Они могут справиться с перепадами давления и высокотемпературным воздействием, не поменяв собственных показателей;
- Долговечные;
- Устойчивы к коррозийному воздействию;
- Легко устанавливаются. Для монтажа нужно лишь разогреть их особым устройством, выполнить соединение посредством фитингов. Для того, чтобы соединить металлическую трубу с полипропиленовой также используют фитинги.
Виды продукции из полипропилена
Выделяют четыре типа изделий из полипропилена:
- PN 25. Максимально допустимое давление – 2,5 МПа. Применяется в системах отопления, горячих водопроводах;
- PN 20. Универсальное изделие, которое может справиться с нагрузкой до 2 МПа. Применяется в холодных/горячих водопроводных комплексах (если температура воды не больше восьмидесяти градусов Цельсия). Она высокопрочная, потому что внутри есть армирование фольгой;
- PN 16. Предназначается для систем отопления с невысоким давлением и холодных водопроводов;
- PN 10. Изделие с тонкими стенками, которое выдерживает нагрузку до 1 МПа. Часто используется при обустройстве теплого пола (температура не выше сорока пяти градусов), холодного водопровода (до плюс двадцати).
Чтобы подобрать продукцию, которая подойдет для ваших целей, проконсультируйтесь со специалистом. Также можно посмотреть видео, в котором рассказывается, какие трубы нужно использовать в различных ситуациях.
Инструментарий
Легкость установки – ключевое достоинство полипропилена. Понадобятся определенные материалы, специальный инструментарий:
- трубы из полипропилена;
- карандаш;
- клипсы, чтобы фиксировать магистраль;
- рулетка;
- муфты для соединения;
- уголки;
- ушастик-МРВ. Он применяется для закрепления смесителя;
- выходы МРВ с резьбой из металла;
- паяльное устройство;
- ножницы для предметов из пластика.
Соединение полипропиленовых труб друг с другом
Диффузионное сваривание
Сейчас вопрос, как соединить полипропиленовые трубы является популярным. Наиболее распространенным методом считается диффузионное сваривание. Для того чтобы надежно закрепить их, применяют фитинги: муфты, уголки, переходники.
Трубы из полипропилена при монтаже холодного водопроводного комплекса точно прослужат до пятидесяти лет. Приблизительно двадцать пять лет они прослужат при монтаже горячего водопровода. Помните, что продолжительность эксплуатации зависит от входного давления и температуры.
Полипропиленовая продукция весьма прочна, способна справиться с любыми изменениями в системе. Большое давление и низкотемпературные условия никоим образом не могут повлиять на длительность их эксплуатации. Высокое давление и температура, которые зафиксированы в одно время, уменьшат длительность эксплуатации труб на пять – семь лет. В домашних трубопроводах не бывает экстремальных нагрузок, которые способны деформировать их, потому не нужно волноваться.
Прибор «Фузиотерм»
Если вас интересует соединение друг с другом, обратите собственное внимание на данный аппарат. Холодные изделия из полипропилена соединяются, затем выполняется обработка стыка прибором «Фузиотерм». Если нужно сварить 2 конца труб, их вставляют в особое отверстие, имеющееся в устройстве, предварительно прогрев аппарат до двухсот шестидесяти градусов. Потом их вытаскивают и соединяют.

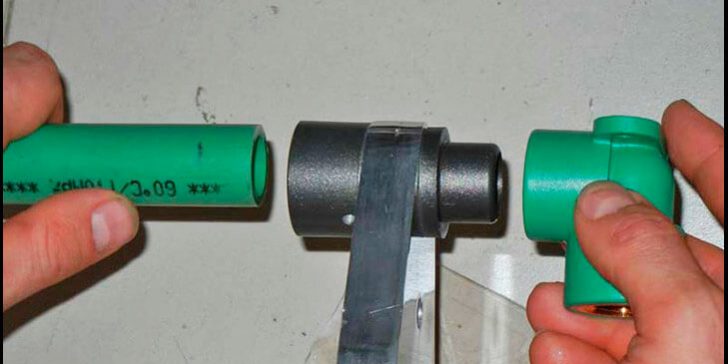

Раструбная пайка
Если радиус меньше двадцати миллиметров, то их возможно соединить посредством ручного сваривания. Для соединения с деталью из металла необходимо использовать иной метод. Потребуется специальный паяльник для раструбной пайки.
1. Отрежьте кусок изделия особыми ножницами. Если присутствует армировка, выполните ее обработку, зачистите слой армирования в области отреза.
2. Наденьте перчатки, разогрейте паяльник и начните паять.
3. Делайте все быстро, чтобы область стыка не деформировалась.
Соединение полипропиленовых труб с полиэтиленовыми
Как соединить полиэтиленовую трубу с полипропиленовой? Для этого используется стыковое сваривание. Торцы нагреваются, пока материал не расплавится. Затем их сжимают. Образуется стык, шов остывает. Нагревание осуществляется плоским инструментом из металла, имеющим покрытие из тефлона.
Главное преимущество подобного сваривания заключается в том, что для прокладывания прямых участков не нужно тратиться на соединяющие элементы. Минус состоит в том, что, вне зависимости от радиуса соединяемых изделий, понадобится соблюсти множество правил стыкового сваривания. Кроме того, соединение двух отрезков отнимает много времени. Теперь вам известно, как соединить трубу ПНД с полипропиленовой.
Соединение полипропиленовых труб с металлическими
Актуальным остается вопрос, как соединять полипропиленовые трубы (в условиях высокого давления) с металлическими? Существует 2 метода. Выбирать один из них нужно, отталкиваясь от радиуса.
1. Для изделий с радиусом до 20 мм нужно использовать резьбовые соединения на металлической части системы. Фитинги, с одной стороны которых есть обыкновенная муфта под монтаж к пластику, а с другой – нужная резьба, продаются повсюду. Для того чтобы герметизировать стальную резьбу, воспользуйтесь льном с олифой или же современными уплотнительными материалами. Этим вы обеспечите долговечность соединения.
2. Для размеров побольше лучше использовать фланцевые соединения. Железную резьбу с радиусом в 300 мм невозможно завинтить вручную, даже если вы силач. Так как же тогда объединить металлическую трубу и полипропиленовую, если они большого диаметра? Используйте специальные переходники, которые можно приобрести в магазине.
Резьба и фланцы позволяют соединять металлические и полипропиленовые трубы без пайки, что очень удобно.
Соединение полипропиленовых труб с металлопластиковыми
Каким образом можно соединить металлопластиковую трубу с изделием из полипропилена? Нужно использовать компрессионные фитинги. Обычно они производятся из материала, который устойчив к коррозийному воздействию (медь, латунь). Конструкция заключает в себе штуцер, кольцо, накидную гайку. Посредством их обжим фиксируется.
Когда гайку закручивают, она давит на кольцо, закрепленное на трубном участке. Обычно подобное соединение используется в водопроводных и отопительных системах.
Типы фитингов
Выполнить соединение 2 кусков из неодинаковых материалов возможно особыми фитингами. Они еще используются, когда нужно соединить сантехнику с арматурой из стали. Вставки на фитингах необходимы для прочного соединения. Они могут быть изготовлены из латуни либо хрома. Сегодня наиболее распространены следующие варианты:
- крестовины;
- комбинированные тройники;
- муфтовые;
- шаровые краны;
- переходники (располагают внешней пластмассовой резьбой).
Правильный выбор полипропиленовых изделий
Сложно выбрать что-либо определенное из широкого ассортимента, предоставляемого множеством изготовителей. Существуют критерии, которыми необходимо руководствоваться при приобретении.
1. Изделия должны находиться в соответствии с характеристиками водопровода/системы отопления.
2. Для того чтобы качественно собрать систему, нужно приобретать все детали у одного изготовителя. Подобный подход позволит создать надежную и долговечную конструкцию.
3. При выборе обращайте внимание на качество трубопроводов, фитингов. Оценивайте следующее:
- гладкость внутренней/наружной поверхности;
- наличие трещин, сколов, пузырей, неоднородной структуры, посторонних частиц;
- правильность геометрии;
- одинаковая толщина стен.
4. Помните, что полипропиленовые изделия предназначены для эксплуатации при температуре не меньше минус двадцати. Спросите в магазине, как хранить их зимой. Неправильное хранение приводит к деформации изделий.
5. Если по водопроводу будет идти вода для питья, поинтересуйтесь у продавца, соответствует ли товар нормам санитарии и гигиены.
6. Покупайте лишь прямые трубы, без изгибов. В магазинах они хранятся вертикально, поэтому постепенно они изгибаются, перестают быть ровными. Обязательно обращайте на это внимание.
7. Выбирайте изделия от проверенных изготовителей, которые хорошо зарекомендовали себя, имеют все необходимые сертификаты. Стараясь сэкономить, можно купить низкокачественное изделие, которое не сможет прослужить вам весь эксплуатационный период. Поэтому лучше заплатить побольше один раз, чем потом тратиться снова и проводить сложный ремонт водопровода/отопительного комплекса.
Советуем почитать:Используемые источники:
- https://vseotrube.ru/montazh-i-remont/perehod-s-pnd-na-metall
- https://montagtrub.ru/kak-soedinit-plastikovuyu-trubu-s-metallicheskoj/
- https://www.kanalizaciya-stroy.ru/soedinenie_trub.html
- https://vodatyt.ru/plastikovye-truby/metalloplastikovuyu-s-polipropilenovoj.html
- https://stroysoveti.ru/otoplenie-i-santehnika/sposobyi-soedineniya-plastikovyih-trub-mezhdu-soboy-i-s-metallicheskimi.html
