Запахи в процессе приготовления пищи не всегда вызывают дискомфорт. Однако, они могут быть довольно устойчивы, малоприятны, пока не выветрятся естественным путем. Быстро избавить кухню от лишних запахов поможет специальное устройство, получившее название «вытяжка».
В процессе монтажа существующих моделей, которые можно приобрести на рынке, могут возникнуть различные проблемы. Самое простое, что может вызвать дискомфорт, непринятие – громоздкость, неподходящие к интерьеру кухни габариты. Поэтому многие не решаются установить себе такой агрегат.
Правильная установка сторонними мастерами может обойтись недешево. Поэтому важно понять, как сделать вытяжку своими руками, рассмотреть возможные варианты конструкции. Что может изрядно помочь сэкономить свои средства, избежать лишних покупок.
Общие сведения
Вытяжка – устройство, вытягивающее воздух из помещения в систему вентиляции дома. Устанавливается непосредственно над плитой. Для ее работы важна хорошая работа вентиляции помещения.
При ее низком уровне установка вытяжки определенного вида не имеет смысла. Понизится уровень ее эффективности. Также важно, чтобы постоянно поступал свежий воздух, помещение проветривалось.
Среди современных моделей, существующих на рынке, встречаются 2 группы вытяжек:
- Куполообразной формы, работающие за счет восходящей тяги (пассивные). Требовательны к качеству вентиляции дома;
- Вытяжки, имеющие электродвигатель в своей конструкции (активные). Способны работать при любой вентиляции, даже ее низком уровне.
При наличии свободного времени, отсутствии желания тратиться на приобретение кухонной вытяжки, можно изготовить ее собственными руками.
Особенности работы
Чтобы сделать что-то по-нормальному, нужно понимать, как это делается. Какие принципы лежат в основе работы. «Сердце» вытяжки – электродвигатель. И чем он мощнее, тем больше электроэнергии на него тратится, выше эффективность работы аппарата. Также следует принять во внимание уровень шума. Чем мощнее двигатель – тем он выше.
Варочную поверхность, кухонную плиту освещают встроенные в конструкцию лампы. Бывают галогенные и светодиодные.
Подключается вытяжка с помощью штепсельного шнура длиною до двух метров. Придется использовать удлинитель, когда длины его будет не хватать до ближайшей розетки. Либо придется монтировать дополнительную сетевую точку для электропитания аппарата.
Для защиты двигателя, внутренней части от грязи, копоти, жира и улавливания неприятных запахов в конструкции имеется фильтр, установленный на передней части прибора. В недорогих моделях могут быть одноразовыми, требующими замены.
В более дорогих устройствах фильтры можно использовать дальше после тщательной чистки. Если этого не делать, то вытяжка будет плохо справляться со своими обязанностями, со временем может сломаться.
Позади двигателя могут устанавливаться фильтры угольного типа, способные очищать воздух. Их серьезный недостаток – требуют частой замены.
Вытяжки по принципу управления отличаются между собой. По функциональности — они сходны, ориентироваться стоит на собственные ощущения удобства.
На рассматриваемых фото можно увидеть, что управление вытяжкой располагается на видимой передней панели. Всего их 3 вида:
- Сенсорное;
- Кнопочное;
- Ползунковое.
В домашних условиях, понимая схему устройства и принцип работы, можно смонтировать вытяжку, используя для ее обшивки каркаса листы фанеры или гипсокартона.
Пошаговая инструкция изготовления и установки вытяжки
Процесс работы удобно разделить на следующие друг за другом 7 этапов:
Подготавливаем необходимое оборудование и материалы. Всего, что не хватает – докупаем в строительном магазине.
Наносим разметку. Нужны тщательные замеры, чтобы не испортить понапрасну внешний вид кухни. Помним, что обустраиваем не только вытяжку, а и воздухопровод. Возможно, придется соорудить из гипсокартона короб, чтобы его спрятать, чтобы помещение после всех погромов приобрело эстетический вид.
Используем оцинкованные металлоконструкции в виде трубы для изготовления каркаса воздухопровода. Закрепляем его анкерами.
Монтируем короб из гипсокартона или как-то иначе облагораживаем непрезентабельный вид оцинкованных труб.
После всех черновых работ формируем корпус нашего агрегата. Используем металлический профиль, из которого вырезаются все необходимые детали. Собираем купол вытяжки.
Закрепляем на стене кухни, идеально если есть ниша. Будет смотреться намного эстетичнее. Внутри него размещаем воздухоносную трубу. Форму для каркаса можно выбрать любую. Даже если сейчас вся конструкция выглядит не эстетично, потом ее можно обшить гипсокартоном или фанерой.
При помощи гофрированной трубы подсоединяем воздуховод к исправной вентиляционной системе. При необходимости, ставим электродвигатель с вентилятором. Для понижения шума, воздухоносную трубу звукоизолируем.
Производим окончательную отделку вытяжки, обшиваем ее корпус гипсокартоном или фанерой, шпаклюем.
Таким образом, получен ответ на вопрос — «Как своими руками можно сделать, установить неплохую вытяжку?». При этом важно, чтобы вентиляция дома хорошо функционировала, у нее была хорошая тяга.
Иначе придется использовать более дорогой вариант – размещать в корпусе самодельной вытяжки двигатель, что комфорта в плане шума, когда он будет работать, не прибавит. В любом случае, работающий агрегат порадует отсутствием лишних запахов, внесет определенную долю комфорта в повседневную жизнь.

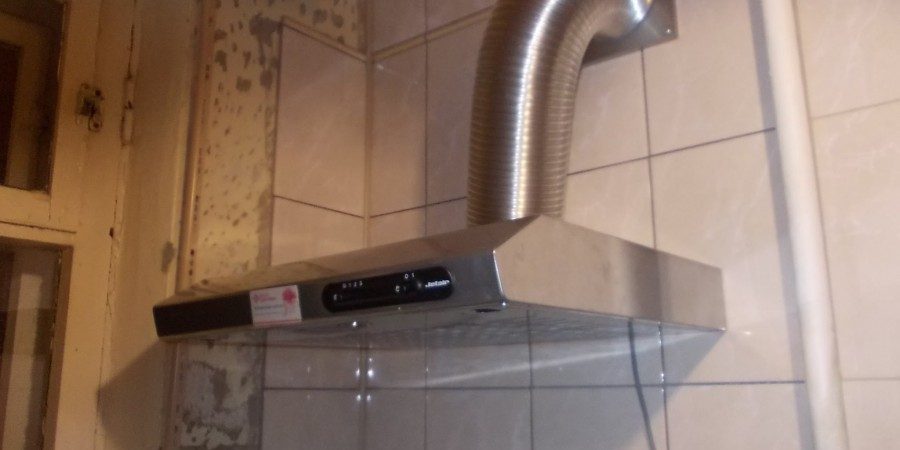

Фото вытяжки своими руками
Также рекомендуем посетить:
. Содержание
Кухня самое популярное место в квартире. Приготовление пищи на газовой плите загрязняет кухонную атмосферу парами природного газа, продуктами горения, жировыми частичками и неприятным запахом. У обитателей квартиры постоянное вдыхание грязного воздуха вызывает сонливость, повышенную утомляемость, плохой аппетит и даже заболевания органов дыхания.
Вытяжка — практически необходимый элемент каждой кухни
Устройство вытяжки на кухне поможет избежать неприятных последствий. Рынок предлагает огромное разнообразие вытяжного оборудования. Чтобы в нем не запутаться, нужно изучить, какие бывают модели и как они работают.
Вытяжное оборудование и его устройство
Бытовая вытяжка – специализированное устройство, которое чистит воздух от примесей, дыма, неприятных запахов, выделяющихся во время тепловой обработки продуктов питания. Конструкция этого аппарата состоит из нескольких частей, таких как корпус, агрегат вентиляции, фильтры для улавливания жира, пульт управления. Жироулавливающие фильтры защищают мотор и внутреннюю поверхность оборудования от накопления жировых отложений.
Все составляющие этого оборудования делают из устойчивых к ржавлению и перепадам температуры материалов. Корпус аппарата стандартно изготавливают из нержавеющей стали. Современная модель, кроме функции очистки воздуха, может одновременно быть и украшением кухни, выполняет еще роль предмета дизайна. Поэтому, кроме нержавейки, для изготовления корпуса используют стекло, дерево, керамику, оформляют вытяжку различным декором.
Как работают бытовые вытяжки
Есть несколько типов кухонных вытяжек. Принцип работы, это главный критерий отличия моделей. Каждый тип имеет свои недостатки и достоинства. Типы оборудования по принципу работы:
- проточного типа;
- циркуляционного типа;
- смешанные.
Принцип работы проточной и циркуляционной вытяжки
Проточная модель подключается к общей вентиляционной системе дома. Она оборудована воздуховодом, по которому загрязненный воздух выходит в общую вентиляцию. Чистый воздух поступает на кухню из других помещений или из открытых окон.
Циркуляционная вытяжка не связывается с вентиляционной системой воздуховодом. Загрязненный испарениями и запахами воздух проходит чистку в системе фильтров, а затем возвращается на кухню. Как устроена кухонная вытяжка с циркуляционным механизмом работы. Она имеет воздухосборник с системой фильтров, куда поступает загрязненный воздух кухни.
Также такой тип вытяжек для большей эффективности оснащен мощным мотором. Циркуляционные вытяжки хорошо подходят для кухонь, в которых вентиляционный канал удален от плиты. Их можно устанавливать в старых домах с плохо работающей вентиляцией. Обычно циркуляционная вытяжка оснащена фильтрами из активированного угля, их нужно периодически менять.
Смешанные вытяжки имеют воздуховод и систему фильтров. Работают они и по циркуляционному, и по проточному механизму. В зимнее время можно выставлять циркуляционный тип работы, чтобы сохранить тепло в квартире. Чтобы из проточного агрегата сделать смешанный, внутрь устанавливают систему фильтров.
Проточная вытяжка имеет один существенный недостаток. Она в выключенном состоянии мешает естественной циркуляции воздуха в кухне, потому что закрывает вентиляцию.
Это вызывает необходимость оставлять открытыми окна. Этого недостатка лишена циркуляционная вытяжка. Но у нее тоже есть свои минусы. Работает кухонная вытяжка с циркуляционным механизмом очень шумно. Это связано с повышенной мощностью мотора. Цена фильтров для циркуляционной вытяжки высокая, а менять их нужно регулярно.
Параметры выбора кухонного вытяжного агрегата
Установка вытяжного оборудования на кухне задача необходимая и в меру сложная. Прежде чем купить воздухоочиститель, ознакомьтесь с основными критериями выбора модели, вам необходимо знать принцип работы вытяжки. Важную роль играет конструкция вытяжки:
- механизм работы воздухоочистителя;
- тип установки вытяжки;
- параметры размера вытяжки;
- эффективность работы вытяжки;
- материал, из которого изготовлена вытяжка;
- уровень шума работы вытяжки.
С принципом работы кухонной вытяжки уже все понятно. Подробнее остановимся на других параметрах.
Типы установки бытовых вытяжных устройств
Воздухоочистители отличаются не только по принципу работы, но и по типам монтажа.
- Плоские подвесные модели. Они представляют собой козырек и устанавливаются над плитой на стену. Устройство кухонной вытяжки такого типа не всегда достаточно производительно, но имеет разнообразный дизайн и небольшой размер.
- Потолочные воздухоочистители. Крепятся они на потолок. Островные модели применимы только для больших и просторных помещений.
- Встраиваемые модели. Монтируются внутрь шкафа, висящего над плитой. Самый компактный вид вытяжек. Они закрываются шкафом, что позволяет не переплачивать за дизайн.
У каждого типа есть свои возможности. Плоские подвесные модели отличаются интересным дизайном. Потолочные воздухоочистители более мощные.
Размеры вытяжек
Ширина заводских кухонных моделей стандартно равна 60, 90 или 120 см. Размер воздухоочистителя должен совпадать или немного превышать размеры рабочей плиты. Для стандартной варочной поверхности шириной 60 см отлично подойдет вытяжной агрегат с шириной 90 см. Слишком большую модель с широкой горловиной, над плитой небольших размеров устанавливать не стоит, эффективность не повысится, а вот шумность значительно превысит норму.
Схема, демонстрирующая необходимое расстояние вытяжки от плиты
Перед покупкой воздухоочистителя, учитывайте, что по правилам она устанавливается на расстоянии 70 см над электроплитой, и на 80 см над газовой печью.
Из чего изготавливают вытяжки
Стоимость и срок службы вытяжного оборудования во многом зависит от того, из какого материала оно сделано. Сейчас производители изготавливают модели из нержавеющей стали, металлических сплавов, алюминия, стекла и пластика. Пластик и металлический сплав считаются самыми дешевыми материалами.
Пластик может быть более или менее прочным, в зависимости от стоимости. Модели из пластика легко мыть, они не ржавеют. Выглядит пластиковый воздухоочиститель просто и строго. Пластиковыми бывают обычно встраиваемые вытяжки.
Вытяжка с алюминиевым корпусом оптимальный вариант. Алюминий качественный и недорогой. Такие вытяжки не ржавеют, легко очищаются и подходят под любой интерьер.
Элегантные и дорогие воздухоочистители изготавливаются из нержавеющей стали или цельного стекла. Работает такая модель из нержавейки большой промежуток времени, поэтому лучше заплатить больше и наслаждаться красотой долго.
Эффективность воздухоочистителей
Эффективность оборудования определяется путем расчета ее производительности. Производительность воздухоочистителя – это объем воздуха, перерабатываемого за единицу времени. Измеряется параметр в кубических метрах за час.
Современный рынок предлагает модели с диапазоном производительности 200-1000 кубометров в час.
Чтобы рассчитать нужную производительность аппаратуры, нужно знать объем воздуха в кухне. Объем комнаты рассчитывается умножением друг на друга длины, ширины и высоты. Если готовят на кухне много и часто, а еще и курят, то производительность должна быть больше рассчитанной на 200 кубометров в час. Производительность современных моделей можно регулировать самостоятельно в зависимости от потребностей.
Уровень шума работы вытяжки
Нормальный уровень шума вытяжки 40-50 децибел
Чем больше размер устройства и ее производительность, тем больший уровень шума она создает. Шумность указывается производителями в характеристиках. Нормальный уровень шума равен до 40-50 децибел. Для уменьшения шумности производители оснащают электродвигатель подшипниками.
Дополнительные возможности вытяжек
Для повышения удобства пользователей производители оснастили оборудование дополнительными полезными функциями.
- Интеллектуальная система управления оборудованием. Она обеспечивает автоматическое повышение производительности в случае повышения интенсивности работы плиты.
- Подсветка. Обеспечивает дополнительное освещение пространства плиты. Для подсветки используют галогеновые или люминесцентные лампы, реже обычные лампы накаливания.
- Индикаторы уровня загрязнения фильтра. Чистота фильтра имеет ключевое значение для работы моделей циркуляционного типа. Самостоятельно следить за этим не всегда удобно, поэтому такие индикаторы весьма полезны.
- Интервальное включение. Она обеспечивает круглосуточную циркуляцию воздуха. Специальные датчики раз в один час самостоятельно включают аппаратуру на маленькую мощность.
Чтобы очистить атмосферу кухни от загрязнений и сохранить здоровье обитателей квартиры, нужна вытяжка. Рынок предлагает большой выбор вытяжек на любой вкус и кошелек. Самое важное, точно понимать, для чего нужно такое оборудование, как оно работает на кухне, и какие параметры помогут сделать правильный выбор оборудования.
<index>
По принципу действия все вытяжные системы напоминают пылесос, но перед ними стоят совершенно другие задачи. Вытяжка призвана удалять разные частицы, появляющиеся в воздухе во время приготовления пищи, чтобы тем самым продлить срок эксплуатации мебели и других аксессуаров. Каким образом реализуется эта функция? Рассмотрим устройство вытяжки и ее основные комплектующие.
Специфика работы
Эта система была специально разработана инженерами, чтобы осуществлять фильтрацию воздуха и вывод из зоны приготовления пищи загрязнений: брызги жира, копоть от газовой плиты.
Ключевая задача — это отвод продуктов горения природного газа, которые могут оказывать негативное воздействие на здоровье человека.
Также функцией кухонной вытяжки является очистка от канцерогенов, сохранение нормальной атмосферы в помещении. Она обеспечивает многократный приток свежего воздуха, который имеет по установленным санитарным нормам минимальное значение не ниже 10. То есть в течение часа система обязана не менее 10 раз отфильтровать воздух помещения.
Как устроена вытяжка, напрямую зависит от используемого способа функционирования. Современные вытяжные системы могут работать в двух режимах: удалять загрязненный воздух или проводить его фильтрацию.
Классификация по типу очистки
По способу очистки воздуха все вытяжные устройства можно разделить на две большие группы. Есть рециркуляционные системы: они пропускают воздух с кухни через специальные фильтры и возвращают обратно. По сути, они даже не являются вытяжными, ведь воздух из помещения никуда не уходит, а просто подвергается очистке за счет правильных комплектующих.
Второй тип устройств — проточные, которые выводят загрязненный воздух в вентиляционную систему дома, а потом за его пределы. Такие вытяжки оснащаются специальной трубой – это может быть как гофра, так и металлический воздуховод круглого или квадратного сечения. Именно с ее помощью агрегат подключается к вентиляции.
Если говорить о размерах, то устройства первого типа зачастую более компактны, и подключить намного проще.
Сегодня на рынке существуют и комбинированные вытяжки: они совмещают в себе оба варианта работы, между которыми можно переключаться по необходимости.
Основные составляющие
Устройство любого класса вытяжки на вашей кухне довольно несложное. В проточных моделях нижняя часть выполняет роль жироулавливателя или фильтра грубой очистки, задача которого состоит в том, чтобы задерживать частицы жира и копоть.
Современные модели «прячут» его за декоративной крышкой.
Внутри воздухозаборника располагаются вентиляторы, которыми руководят двигатели, специально разработанные для использования на вытяжке. При прямоточной системе за вентиляторами находится воздуховод, соединенный с системой вентиляции строения.
Фильтр грубой очистки
В рециркуляционных вытяжках после вентилятора устанавливаются угольные фильтры тонкой очистки, задача которых — удаление неприятных запахов, потому что воздушный поток возвращается в помещение кухни. Фильтры грубой очистки делаются из прочного алюминия, их можно мыть как жирную посуду. Они очень легкие и не подвержены коррозии. Угольные фильтры вставлены с помощью специальной кассеты, они очень тонкие, менять их надо согласно рекомендациям в инструкции для каждой вытяжки.
Угольный фильтр в вытяжке
Корпус системы выполняется из тонкого металла или композиционных материалов с шумоподавлением для вытяжных систем нового поколения. Разницы в исполнении практически нет, поэтому каждый пользователь выбирает по своему вкусу.
Принцип действия стандартной вытяжки для кухни чрезвычайно прост:
- втыкаем вилку от шнура питания в розетку;
- нажимаем клавишу с желаемой силой вытяжки (обозначается точками или цифрами от 1 до 3);
- асинхронный двигатель набирает обороты, вентиляция работает.
Если домашняя сеть имеет заземление, то хорошо — в противном случае лучше провести отдельно, ведь рядом проходит газовая труба.
Электрические компоненты
Любая вытяжка для кухонных помещений всегда состоит минимум из двух веток:
- Освещение, где не принято применять светодиоды, так как получается очень сложная схема, и появляется мерцание, которое вредит человеческому организму. Простая лампа накаливания или энергосберегающие элементы применяются повсеместно.
- Второй главный элемент — двигатель, который имеет ряд защитных элементов. Это предохранители, конденсаторы, чтобы гасить искрение у коллекторного вида моторов. Для защиты от пробоя искры ставят варисторы, у которых сопротивление изменяется при скачках напряжения. Эту запчасть всегда устанавливают парой. Когда пробивает искра, то напряжение идет на корпус вытяжки и идет по кругу всей системы, оберегая домашнюю электрическую сеть от перегрузки и обмотку двигателя от перегорания.
На кухонную вытяжку можно установить коллекторный двигатель, не боящийся перегрева, но производители дополнительно снабжают их термопредохранителями. Из-за этого шумовое воздействие будет выше нормы: для вытяжки этот показатель напрямую зависит от типа установленного электродвигателя. Поэтому дешевле и лучше будет функционировать асинхронный двигатель с ротором по типу беличьего колеса.
Еще несколько слов об освещении — многие пользователи не обращают на него должного внимания, а зря. Лучше использовать галогенные лампы, они энергосберегающие, не боятся частого включения или отключения, дают рассеянный свет, от которого глаза не устают.
Вытяжной вентилятор
Немаловажной составляющей для вытяжек является вентилятор, который вытягивает загрязненный воздух из помещения. Хорошо зарекомендовали себя в вытяжных системах диаметральные или тангенциальные вентиляторы — они хорошо держат максимальную нагрузку.
Рабочее колесо вентилятора выглядит как полый цилиндр из слегка загнутых вперед лопастей, благодаря чему поток воздуха создается равномерный. Такого вида изделия обладают высоким КПД = 0,7, большим расходом воздуха, который легко направляется в любую удобную сторону, низким уровнем шумового воздействия. Также они создают достаточно низкое давление в системе.
Несколько практических советов
Если вы не стеснены в денежных средствах, то подберите себе кухонную вытяжку, которая может функционировать в двух режимах — отводить воздух за пределы кухни и режим рециркуляции.
Насчет двигателя: чтобы не было негативного давления на уши, лучше приобрести систему с двумя маломощными двигателями, чем с одним мощным.
Сейчас уже есть в продаже практически бесшумные вытяжки с уровнем шума не более 40 дБ.
В специализированных магазинах представлено много моделей, иногда бывает трудно сориентироваться и выбрать то, что вам нужно. Надеемся, что эта статья поможет вам купить в дом надежную помощницу, которая сделает ежедневное приготовление пищи весьма удобным и безопасным для здоровья всей семьи. Также вам пригодится информация о существующих видах вытяжек.
</index>В продолжение темы:Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике:Расчет потребленияэлектроэнергии техникойРассчитатьx31.08.2019Как устроена микроволновая печьМикроволновая печь15.08.2019Лучшие морозильные камеры 2019 годаМорозильная камера12.08.2019Рейтинг кухонных комбайнов 2019 года: 10 лучших моделейКухонный комбайн
Извините. Данных пока нет.
Ваше мнение Загрузка …Обзоры техникиКалькуляторрасчетаэлектроэнергииРассчитать
1. Приготовьте материалы
- Вытяжка;
- воздуховоды;
- фланец для вентканала;
- герметик;
- кромочный профиль для ДСП;
- хомуты;
- шуруповёрт;
- лобзик;
- ножовка по металлу;
- дрель;
- перфоратор;
- уровень;
- рулетка;
- карандаш;
- шило;
- циркуль.
2. Определитесь с высотой
Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.
В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.
Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.
3. Сделайте разметку
Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.
В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.
Настенные модели
Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.
Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.
Встраиваемые модели
Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.
Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.
Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.
4. Подготовьте шкаф
Если устанавливаете настенную вытяжку, переходите к следующему пункту.
Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.
Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.
5. Смонтируйте вытяжку
В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.
Настенные модели
По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.
Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.
Встраиваемые модели
Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.
Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.
6. Прикиньте конструкцию воздуховода
Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.
Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.
ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.
Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.
7. Проложите воздуховод
Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.
Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.
Алюминиевая гофра
Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.
Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.
Пластиковые трубы
Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.
Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.
8. Подключитесь к вентканалу
Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.
Как быть, если канала два
В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.
Как быть, если канал один
Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.
Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.
Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.
Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.
9. Подключитесь к электросети
После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.
На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.
10. Проверьте работу вытяжки
По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.
Вытяжное устройство является обязательным элементом на кухне, даже, если система вентиляции отлично продумана. Во время приготовления пищи посторонние запахи будут проникать в остальные комнаты, а потолок на кухне будет пропитываться большим количеством испарений.
Чтобы понимать, как правильно выбрать вытяжку на кухню, необходимо внимательно ознакомиться с принципом работы, типами и особенностями вытяжных устройств, о чем сегодня и пойдет речь.
Принцип работы кухонной вытяжки
Как работает вытяжка? Для того, чтобы понять, как работает вытяжка на кухне, необходимо привести в пример несколько режимов — рециркуляция и отвод воздуха.
В первом случае, такой принцип отлично подойдет для владельцев частных домов. Разработка и создание системы вентиляционных каналов занимает много средств и сил. Рециркуляция поглощает воздух, пропуская его через угольные фильтры, и выводит обратно в помещение. Недостаток такого режима заключается в низкой производительности.
В квартирах, где есть вентиляционные каналы и налажена система вентиляции, лучше всего установить вытяжку на кухню с отводом воздуха. Принцип работы заключается в том, что поглощенный воздух перемещается в канал и выводится за пределы дома.
Функционирует кухонная вытяжка за счет электроэнергии. Есть множество вариаций подключения: кто-то подводит электрический кабель к оборудованию, другие приобретают вытяжки, которые подключаются к сети с помощью розетки.
Основные типы вытяжек
Выбор вытяжки на кухню, прежде всего, основывается на типе вытяжного устройства. Среди них выделяют следующие виды, которые имеют свои особенности и закономерности эксплуатации:
- Рециркуляционные;
- Проточные;
- Комбинированные.
В свою очередь, каждый тип используется по назначению и удовлетворяет требования покупателя. Следует уделить большое внимание этому вопросу, ведь от выбора типа вытяжки будут зависеть такие факторы, как сложность монтажа, производительность и практичность.
А теперь следует детально рассмотреть каждый из видов и определиться, почему каждый тип лучше подходит для тех или иных условий эксплуатации.
Рециркуляционные
Рециркуляционный тип вытяжки является распространенным выбором людей. Принцип работы заключается в следующих действиях: Вентиляторы затягивают воздух, который проходит через очистку угольным фильтром и вновь попадает в помещение через решетку.
Рециркуляционная вытяжка
Рециркуляционные вытяжки отличаются легкостью монтажа, ведь не нужно устанавливать трубы для соединения вытяжки с вентиляционным каналом. Еще одно преимущество такого выбора — зимой теплый воздух не выходит из помещения, как в проточной системе.
Недостаток такого выбора заключается в том, что данный тип вытяжных систем не производителен. Он способен работать с меньшим объемом воздуха в час, нежели проточные вытяжки. Однако это является и плюсом, если ставить на первое место экономию электроэнергии.
Следует отметить, что у владельца рециркуляционной вытяжки появляется необходимость регулярно осуществлять замену угольного фильтра. Со временем он забивается жиром и другими отходами, поэтому воздух возвращается в помещение такого же содержания, как и в момент поглощения.
Владельцы частных домов без вентиляционных каналов могут смело отдавать предпочтение такому варианту, ведь разрабатывать и устанавливать вентканалы дорого и долго.
Проточные
Проточные вытяжки не уступают в популярности своему конкуренту — рециркуляционному типу. Принцип работы выглядит следующим образом: за счет работы нескольких вентиляторов воздух всасывается и попадает в вентиляционный канал, где направляется прямо за пределы дома.
Проточная вытяжка
Монтаж проточных вытяжек слегка отличается от вышеуказанного типа. Помимо подключения к сети электроэнергии, мастер должен соединить устройство с вентиляционным каналом. Как результат — проточная вытяжка на кухню отнимает и время и средства.
Следует отметить одну особенность такого типа оборудования. Когда отработанный воздух выходит из помещения, за счет разницы давления в помещение заходит свежий уличный воздух. С одной стороны, летом, например, кухня постоянно будет насыщаться кислородом. Однако зимой в помещение будет попадать уже холодный воздух, что несет за собой большие теплопотери во всей квартире или доме.
Такой вариант подойдет владельцам квартир в многоэтажных домах, где вентиляционные каналы уже продуманы и установлены. Также, именно проточные вытяжки на кухню имеют наибольшую производительность среди других, поэтому будет осуществляться отработка большого объема воздуха в час.
Комбинированные
Комбинированные вытяжки на кухню называют универсальными — они могут работать, как в проточном, так и в рециркуляционном режиме. Таким вариантом пользуются те люди, которые не могут определиться в предыдущих типах вытяжных систем. Следует отметить, что выбор является наиболее правильным.
В любой момент пользователь сможет установить режим проточный режим. При этом весь воздух будет уходить за пределы помещения, а свежий воздух — насыщать воздух кислородом. Например, во время длительной жарки или готовки на пару можно воспользоваться именно этим режимом.
Рециркуляционный режим можно смело включать при щадящих режимах приготовления пищи. Зимой теплый воздух не будет выходить за пределы помещения, поэтому теплопотери будут минимальными.
Если говорит о производительности, то она будет, практически, одинаковой, как в режиме рециркуляции, так и в проточном режиме. Потребление электроэнергии не зависит от режима.
Монтаж должен удовлетворить потребности каждого режима: должен быть установлен трубопровод для соединения вытяжки с вентиляционным каналом. В комбинированных устройствах уже вмонтированы угольные фильтры, однако их замена должна осуществлять регулярно.
Не важно, где устанавливать такое устройство: в квартире или в частном доме. Выбирая режим, человек подстраивает оборудование под свои потребности и определяет уровень производительности. Самое главное, возможность самостоятельно решать, как распорядиться с отработанным воздухом, позволяет регулировать энергетические и тепловые затраты.
Материалы, используемые при производстве вытяжек
При изготовлении вытяжек на кухню производители использую разные материалы. Основным сырьем являются:
- Нержавейка;
- Экологичный пластик;
- Тонированное стекло;
- Алюминиевые сплавы;
- Нержавейка с эмалированным покрытием.
По порядку: Нержавейка — один из ходовых материалов для производства вытяжных устройств. Используется при изготовлении оборудования средней ценовой политики.
Экологичный пластик — более дешевый материал. Про экологичность можно поспорить, ведь пластик всегда остается пластиком и выделяет вредные вещества.
Тонированное стекло — материал, цена которого выше средней стоимости. Если выбор пал именно на этот вариант, необходимо помнить про аккуратность во время эксплуатации.
Алюминиевые сплавы и нержавейку с эмалированным покрытием можно прировнять к обычной нержавейке, исходя из эксплуатационных особенностей и ценовой политике.
Вытяжки на кухню премиум-класса изготавливаются из дорогих пород дерева, металла и стекла. Такой вариант обойдется дорого, однако он будет эстетичным и экологичным, особенно, в случае с древесиной. Сказать, какая вытяжка лучше, точно нельзя, однако данный вариант остается вне конкуренции.
Особенности расчета производительности вытяжки для кухни
Люди довольно часто ошибочно подбирают вытяжку на кухню, отталкиваясь от ее мощности. Мощность означает, сколько электроэнергии (Вт) потребляет оборудование. Однако правильней учитывать производительность вытяжной установки, ведь от ее показателя будет зависеть, сколько кубометров воздуха будет поглощаться вытяжкой за один час.
Формула расчета производительности будет выглядеть следующим образом: площадь кухни умножается на коэффициент 12 (санитарный стандарт) и умножается на высоту потолков. Также, следует учесть некий запас мощности, прибавив 20 процентов к полученному результату. Например, кухня площадью 15 кв. метров и высотой потолков 3,5 метров. Производительность будет равна 756 (15*3,5*12*1,2) кубических метров в час.
Средний показатель, который рекомендуется для нормальной работы вытяжки — 500 кубометров в час. Здесь же важно учитывать, какой тип вытяжной установки вмонтирован. Если это проточная вытяжка, производительность увеличиться на 10%, если рециркуляционная — останется такой же.
Приобретать вытяжку на кухню лучше с запасом производительности. Это аргументируется тем, что вентиляционные каналы могут быть загрязненными, изгибистыми или не герметичными, что приведет к падению давления и уменьшению производительности.
Также, на производительность влияет количество работающих вентиляторов, которые встроены в вытяжную установку, а также режимы эксплуатации, которые можно выбирать в панели управления. Обычно, стандартные устройства имеют пару вентиляторов и несколько уровней мощности. При любом режиме задействованы все вентиляторы, а не по отдельности.
В эту часть статьи следует внести еще один параметр, который, по мнению людей, влияет на производительность — уровень шума. Чем сильнее работает вытяжка, тем больше шум. Однако сегодня изобретатели достигли больших высот в проектировании и модернизации вытяжных систем, поэтому новые модели выпускаются с минимальным уровнем шума при большой производительности. Посмотреть этот показатель всегда можно в технической документации или у консультанта в магазине, ведь этот фактор напрямую влияет на выбор клиента и определяет, подходит ли вытяжка под запрос человека.
Виды фильтров для кухонной вытяжки
В циркуляционных вытяжках, в основном, используют два типа фильтров:
- Угольный — поглощает лишние запахи;
- Жироулавливающий — берет на себя работу скапливания мелких частиц жира и других продуктов сгорания;
В проточных вытяжках используется только второй тип фильтров, ведь нет необходимости осуществлять очистку воздуха от запахов, если он все равно покинет пределы помещения и очиститься естественным способом.
Виды фильтров для кухонной вытяжки
Многие могут подумать, что такой принцип может касаться и жироулавлевателя, ведь, также нет смысла очищать от жира воздух, который больше не попадет на кухню. Логика следующая: без этого типа фильтра жир будет скапливаться на вентиляторах и вентиляционных каналах, что приведет к загрязнению и уменьшению производительности. Конечно, сегодня продают дешевые модели без каких-либо фильтров, однако самостоятельный и регулярный уход будет обходиться дороже, касательно сил и времени.
Жироулавливающие фильтры производятся с использованием синтепона или флизелина, которые постоянно нуждаются в замене. Они считаются одноразовыми. Можно найти лучший вариант — кассетный фильтр из алюминия, который можно очищать самостоятельно без потребности в замене. Современные вытяжки оснащаются несколькими фильтрами, которые лучше справляются со своей задачей, однако менять или очищать более 1-го фильтра сложнее.
Как итог к жироулавливающим фильтрам: если на протяжении долгого времени пользоваться синтепоновыми или алюминиевыми фильтрами без замены и ухода — вытяжка станет функционировать хуже.
Угольные фильтры должны заменяться регулярно, но в сроки, которые указываются производителем (можно найти в документации к товару). Показатель может завесить от режима эксплуатации.
Современные модели обладают индикатором, который показывает, когда необходимо осуществить замену угольного фильтра в вытяжке на кухне. Сегодня уже производят оборудование, которое следит за степенью загрязнению фильтров всех типов с помощью электроники, которая делает отсчет время замены при включенном питании. Как только срок вышел, на экране образуется сигнал или уведомление.
Тип управления — удобство эксплуатации складывается из мелочей
Какую вытяжку лучше приобрести? Существует несколько типов управления, которые человек может выбрать, отталкиваясь от цены и удобства вытяжки для кухни:
- Сенсорный тип;
- Дистанционный тип;
- Кнопочный тип.
В первом случае управление будет осуществляться с помощью касаний или проведений пальцем по поверхности экрана. Достаточно удобный вариант, который по стоимости относится к средней ценовой политике.
Дистанционный тип является наиболее удачным вариантом. С его помощью человек получает возможность управлять вытяжкой, не вставая из-за стола, или, находясь в другой комнате. Такой тип обойдется дороже, чем остальные, однако комфорт того стоит.
Кнопочный тип — стандартный вариант, которым оснащается большинство вытяжных установок. Также, это самый дешевый вариант, поэтому бюджетный вариант подойдет многим.
Также, следует ознакомиться с дополнительными функциями вытяжек, которые могут сделать использование комфортным. Например, подсветка, которая устанавливается на подавляющее число оборудований. Использоваться могут лампы накаливания, светодиодные или галогеновые лампочки.
Современные модели обязательно обладают пультом дистанционного управления, даже, если в вытяжке установлен кнопочный или сенсорный тип управления. Это позволяет производить взаимодействия с устройством на расстоянии.
Существуют автоматические вытяжки, которые самостоятельно включаются, когда сенсор дыма выявит возникновение пара, запаха или дыма. Как только дым удаляется, устройство автоматически выключается, поэтому такая функция отлично экономит электроэнергию.
Таймер выключения — отличный режим эксплуатации, который автоматически выключает вытяжку через определенное время, которое было указано человеком в панели управления. Например, после приготовления пищи на протяжении долгого времени все равно остается характерный запах, поэтому можно поставить таймер на 30 минут. За это время вытяжка удалит весь воздух и самостоятельно выключится.
Следует отметить элементы дизайна, которыми производители оснащают современные модели. К ним относятся: необычные подсветки, уникальные формы и разнообразие дисплеев.
Выводы
В том, что вытяжка на кухне необходимо, нет вопросов, учитывая плюсы и минусы. Только при условии, что она установлена (с необходимой производительностью), кухня сохранит свой приятный запах и первозданный вид после ремонта. Если не пользоваться устройством, мебель и стены будут поглощать жир и неприятный запах, от чего сложно избавиться с помощь обычной уборки.
Один из главных недостатков — это большая стоимость на оборудование хорошего качества и большим разнообразием дополнительных функций. Нельзя не отметить, что большинство вытяжек шумят, однако это говорит о большой производительности оборудования.
Одно из главных правил при выборе вытяжки — необходимо правильно рассчитать необходимую производительность, согласно габаритам кухни, и приобрести вытяжку с небольшим запасом, который потребуется для устранения проблем с вентиляционными каналами и особенностями постройки.
Регулярная замена и очистка фильтров — залог хорошей функциональности вытяжной установки. Лучше приобрести алюминиевый жироулавливающий фильтр, который имеет большой объем впитывания и поддается очистке. Угольный фильтр лучше заменить в срок, который указанный производителем в технической документации к оборудованию, иначе рециркуляционный режим не будет приносить своих плодов.
Главное преимущество наличия вытяжки — чистая и свежая кухня, в которой хочется находиться и проводить время со своей семьей. Мебель и другие элементы в помещении не будут собирать на себе капли жира, особенно это касается стояков и труб, которые проходят на кухне в большом количестве и собирают большое количество накоплений.
Производители обеспечили все условия для того, чтобы подобрать наилучший вариант при выборе вытяжки. Например, есть встраиваемые устройства, которые легко можно спрятать в кухонной стенке, или выдвижное оборудование. Такие типы могут сэкономить пространство и дополнить интерьер.
Главный совет, который хочется дать людям: всегда важно проверять работоспособность вытяжки после ее приобретения, чтобы воспользоваться гарантией в случае каких-либо неполадок. Доверять лучше проверенным и надежным производителям, которые заслужили уважение на рынке электрического оборудования благодаря качеству и функциональности устройств, однако не стоит гнаться за брендом, если менее известные модели не уступают по характеристикам, но цена на них порядком дешевле.
Используемые источники:
- https://materialyinfo.ru/vytyazhka-svoimi-rukami/
- https://vozduhstroy.ru/vytyazhka/kak-rabotaet-na-kuhne.html
- https://tehnika.expert/dlya-kuxni/vytyazhka/na-kuxne-ustrojstvo.html
- https://lifehacker.ru/ustanovka-vytyazhki-na-kuxne/
- https://aeroclima.ru/ventilyaciya/kak-vybrat-vytyazhku-dlya-kuhni/
