Выбор и установка обратного клапана для колодца

При обустройстве автономной системы водоснабжения приходится тщательно подбирать не только насос, но и разнообразную защитную трубопроводную арматуру. Среди важных приспособлений одно из значимых мест занимает обратный клапан для насосной станции, который помогает поддерживать стабильное давление в гидросистеме.

Он предотвращает преждевременный износ насосного оборудования и предупреждает сбои в работе.

Виды и назначение обратно-запорной арматуры

Размеры у обратного клапана небольшие, но без этой мелочи напор в водопроводной системе поддерживать будет невозможно. Он относится к той категории трубопроводной арматуры, основная его задача которой заключается в предотвращение изменения потока воды в трубах системы водоснабжения вспять.

Бытовое насосное оборудование не рассчитано на ее движение в нештатном направлении.

Обратный клапан используется для пропуска водного потока только в одном направлении, перекрывая ему полностью путь назад (+)

На рынке есть модели насосных станций, в комплектацию которых производители закладывают наличие обратного клапана. К подобным вариантам прилагается шланг всасывания с вмонтированным обратным клапаном. Но в большинстве случаев эту арматуру приходится приобретать самостоятельно.

Ставятся подобные затворы как на всасывающую магистраль, так и на вводе во внутридомовую водопроводную систему сразу за насосом с гидроаккумулятором или перед насосной станцией.

В зависимости от места установки в схеме системы водоснабжения обратные клапаны подразделяются на:

• Донные. Препятствуют обратному движению поднятой из источника воды при выключении насосного оборудования. Создают условия для эксплуатации агрегата без постоянного наполнения водой перед запуском его самого и всасывающей магистрали.
• Трубопроводные. В их числе осевые и створчатые разновидности. Предотвращают падение рабочей величины давления в системе.

Если на конце всасывающей трубы насосной станции отсутствует обратный клапан, то при остановке насоса вода под действием силы тяжести начнет стекать обратно. В результате в магистрали будут формироваться воздушные пробки, в условиях “сухого хода” станут разрушаться уплотнители. Как следствие, вода проникнет в электронасос и вызовет его перегорание.

Обратным клапаном может быть оснащена не только начальная точка всасывающей магистрали. Для обеспечения поддержки давления его устанавливают на трубопроводе перед насосной станцией или перед гидробаком при его отдельном размещении

В большинстве своем современные помпы имеют защиту от таких процессов. Но воду для пуска в них придется заливать после каждой остановки агрегата.

В отдельных моделях насосов возможна и вовсе обратная раскрутка рабочего колеса, что может повлечь его выход из строя. Установка этой арматуры на линии забора жидкости из источника обязательна, иначе никакая электронная защита водонапорному агрегату не поможет.

При соединении нескольких насосных станций в единый узел обратные клапана защищают выключенный агрегат от давления работающих устройств

С трубопроводным обратным клапаном ситуация несколько иная. Здесь он больше защищает не насос, а систему водораздачи внутри дома. Запирая воду в трубах, не давая ей вернуться назад в гидроаккумулятор, обратный затвор способствует поддержанию в системе требующегося значения рабочего напора. Без него вода будет стремиться назад в аккумулирующий бак, заставляя его работать в нештатном режиме.

Обратные клапаны повышают эффективность и надежность работы насосной станции, защищая при этом насос, сантехнику и водопроводную систему от гидравлических ударов. В целом – незаменимое устройство. Но на открытие затвора воде приходится тратить усилия, что снижает давление потока после его прохождения на 0,1–0,3 атм.

Донный обратный клапан

Донные разновидности обратных клапанов устанавливаются на входе откачивающей воду магистрали. Применяются для оснащения поверхностных насосных систем с целью защиты от падения давления.

Задача донного обратного клапана заключается в сохранении воды в системе и поддержании рабочего уровня давления (+)

По конструктивной специфике донные обратные клапаны подразделяются на:

• Пружинные. Рабочий запирающий механизм их состоит из пружины и диска, который при сокращении пружины под напором воды смещается вдоль корпуса устройства и пропускает поток.
• Створчатые. Основной орган представляет собой одну или две поперечные створки, раскрывающиеся под напором откачиваемой воды и возвращающиеся на место при его прекращении.

По способу крепления к торцу всасывающего шланга или трубы донные клапаны подразделяются на муфтовые и фланцевые. В тандеме с бытовыми насосными агрегатами чаще всего применяются муфтовый вид.

Под давлением воды пружина устройства сжимается, а прикрепленный к ней запорный диск открывает путь потоку только в одном направленииМуфтовые соединения обратных клапанов проще в установке, но требуют периодического контроля состояния, особенно при работе с вибрационной помпойСтворчатый обратный клапан – самый простой в эксплуатации ремонтопригодный вариант устройства, створка которого открывается только в одном направлении под напором откачиваемой воды (+)

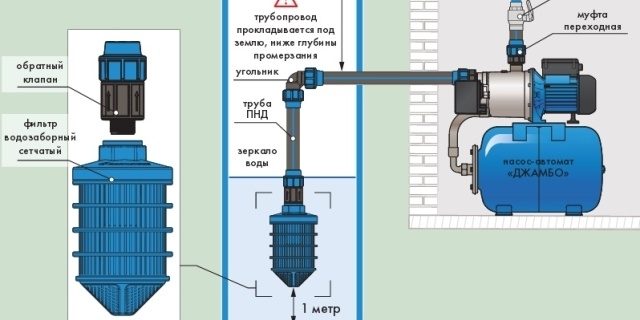

Перед донным обратным клапаном рекомендована установка сетчатого фильтра. Он обязан исключать проникновение в насосную систему биологических загрязнений и твердых частиц, обладающих абразивным эффектом.

Устройство необходимо устанавливать согласно направлению, указанному на корпусе стрелкой. Расстояние от дна водозаборной выработки до обратного клапана должно быть не меньше 0,5 – 1,0 м в зависимости от класса агрегата и рекомендаций производителя. Между зеркалом воды в колодце или скважине и клапаном должна быть толща воды не менее 0,3 м.

Насосные системы с погружной помпой оборудуют обратным клапаном без фильтра, т.к. они оснащаются встроенными очистительными устройствами для защиты функциональной “начинки” от трения. Обратный клапан в этом случае устанавливается перед подающей трубой сразу после насосного агрегата. Используется для предотвращения спада давления в сети.

Обратный клапан в насосной системе с погружным насосом устанавливается сразу после агрегата на входе всасывающей трубы

Обратный клапан поддержки давления

Существует несколько конструкций обратных клапанов для трубопроводов с общим принципом работы. Все они должны обеспечивать однонаправленное движение рабочей жидкости, для чего внутри имеют запорный механизм. Он открывается по направлению потока, не препятствуя ему, а при попытке обратного тока воды незамедлительно закрывается.

При прямом движении воды затворный элемент в клапане отодвигается в сторону, а при обратном – закрывает трубу наглухо (+)

Обычный обратный клапан состоит из:

• корпуса;
• запорно-регулирующего элемента (рабочего органа);
• пружины (в ряде моделей она отсутствует).

Энергия напора воды, текущей в прямом направлении, отжимает запорный элемент от седла, создавая тем самым рабочее окно для беспрепятственного движения жидкости. А при изменении тока на обратный этот затвор под действием пружины и водного давления возвращается на исходное место, перекрывая трубопровод.

Изделия данного вида трубной арматуры различаются конструктивно, используемыми при штамповке материалами, а также способом крепежа к трубам. При этом практически все разновидности обратных клапанов могут использоваться при монтаже насосных станций, но не всегда это бывает практично и целесообразно.

Конструктивные разновидности изделий

Запорный элемент может передвигаться параллельно, перпендикулярно и под углом к оси трубопровода. Чаще всего при сухих трубах он в седло опускается под собственным весом. Устройство обеспечивает нормальное давление в водопроводе, предотвращая обратный ток поставляемой к водоразбору воды.

Поэтому при монтаже отдельных моделей обратных клапанов необходимо следить не только за стрелкой направления потока, но и за правильностью расположения крышки, где размещена направляющая для движущейся запорной детали.

В зависимости от конструкции затвор внутри обратного клапана сдвигается, поворачивается либо поднимается (+)

Внутренний запор в обратном клапане может быть выполнен в виде:

• золотника, состоящего из штока и запирающих тарелок;
• цельного либо разделенного на две створки диска;
• шарика с пружинящим механизмом и уплотняющими прокладками.

В клапанах с диаметром больше 400 мм диск при возвращении в седло достаточно сильно ударяется о корпус, что неизбежно ведет к поломке устройства. Чтобы избежать преждевременно износа арматуры, подобные затворы оснащают гидравлическими демпферами, которые делают ход диска плавным.

Однако в быту такие безударные обратные клапана не используются. В продаже есть более простые и дешевые аналоги.

Если обратный клапан нужен небольшого размера, то модель стоит выбирать либо шаровую, либо двустворчатую. В первом случае внутри перемещается небольшой шарик по и обратно движению воды, а во втором – перекрытие трубы производится за счет двух половинок диска закрепленных на одном стержне. Корпус обоих изделий получается малогабаритным из-за отсутствия внутри движущегося золотника с широким шагом перемещения.

Также существуют конструкции невозвратного типа с принудительным открытием/закрытием затвора. Управление потоком в этом случае производится за счет механических либо ручных устройств. Однако подобная обратно-запорная арматура в быту с насосными станциями не применяется. Она попросту для насосов не нужна.

Классификация по типу крепления

Помимо конструктивных различий в рабочем элементе обратные клапана, используемые для установки с насосными станциями, различаются и по способу крепления. Выбор здесь зависит от материала трубопроводов и технологии их соединения.

Муфтовый обратный клапан с подъемно-пружинным механизмом состоит из латунного корпуса с резьбовой нарезкой (1, 2), золотника (3), пружины (4), золотниковой тарелки-запора (5) и прокладки (6)

По способу соединения с трубами обратные клапана подразделяются на:

1. Муфтовые.
2. Фланцевые.
3. Межфланцевые.
4. Наварные (под сварку).

Первая разновидность с трубопроводами соединяется посредством резьбового перехода, а вторая подключается благодаря фланцам с уплотнителями. Межфланцевые обратные клапана вовсе не имеют собственных креплений, их фиксируют между фланцами других элементов водопровода с помощью длинных шпилек.

Галерея изображенийМуфтовые устройства по своей конструкции и способу монтажа больше остальных подходят для установки на водопроводыФланцевые клапаны не характерны для бытового использования, зато часто применяются в промышленной сфереМежфланцевые обратные клапаны хороши тем, что могут устанавливаться как горизонтально, так и вертикальноПриварочные клапаны изготавливают из нержавеющей стали марки 304 или 316 и оснащают кламповым хомутомМуфтовый обратный клапан для систем водоснабженияФланцевый обратный клапан из чугунаМежфланцевый клапан дискового типаОбратный клапан под сварку

Вариант под приварку больше предназначен для использования в трубопроводах, по которым перекачиваются агрессивные среды. С насосными станциями их не монтируют. Обратные клапана с межфланцевым креплением выпускаются только в дисковом или двустворчатом исполнении.

Для систем водоснабжения чаще всего выбираются обратные клапана с подъемно-пружинным механизмом запора и муфтовым соединением. Их проще монтировать и демонтировать, а также подвергать ремонту путем замены пружины, которая является самым слабым звеном в данной трубной арматуре.

Межфланцевые изделия отличаются малыми габаритами и достаточно высокой ценой, их устанавливать на трубы разрешается как горизонтально, так и вертикально

Вариации по материалу изготовления

Корпус обратного клапана может быть:

• бронзовым;
• латунным;
• чугунным;
• стальным из нержавейки;
• пластмассовым.

Самыми долговечными являются модели из нержавеющей стали, они меньше всего подвержены коррозийным процессам. Из чугуна обратные затворы получаются громоздкими, поэтому в быту их редко можно встретить. Их в основном применяют на трубах с большим сечением. К бытовым насосным станциям подобные трубы не подсоединяются.

Наиболее популярные изделия – из латуни. Этот металл сравнительно дешев, не ржавеет и оптимально подходит ко всем видам труб. Пластмассовые изделия стоит брать только для магистралей с малым напором и полипропиленовых трубопроводов.

Основные поломки обратных клапанов происходят из-за износа пружины, для коттеджа стоит подбирать изделие с возможностью ее замены своими руками (+)

Рабочий запорный элемент изготавливается из:

• нержавейки;
• алюминия;
• пластиков.

В принципе все эти материалы одинаково хороши. Запорные детали небольшие по размерам и всегда выполняются высокопрочными и долговечными. Поломки чаще всего возникают в пружинном механизме. Поэтому пружины в подавляющем большинстве моделей идут из нержавеющей стали, которая славится своими антикоррозийными характеристиками и надежностью.

В магазинах также можно найти комбинированные обратные клапана, корпуса и крышки которых выполнены из разных материалов. Каждый производитель стремится удешевить свою продукцию и предложить рынку какую-нибудь новинку. Благо вся арматура проходит испытания, надо лишь требовать сертификат соответствия на соответствующие нормы и стандарты.

Чтобы добиться герметичности затвора при опускании его в седло применяются уплотнители из резины, пластмасс и наплавки из твердых металлических сплавов в различных комбинациях.

Монтаж клапанов с насосной станцией

При выборе обратного клапана необходимо учесть его номинальное давление, пропускную способность и проходной диаметр. Все эти данные содержаться в техническом паспорте.

Монтаж можно выполнить самостоятельно, следуя инструкции по насосной станции. В ней производителем обязательно указываются рекомендованные места для установки всей необходимой арматуры.

Вариант установки ОК на погружной центробежный насос:

Галерея изображенийПодбираем деталь по размерам шланга/переходника (например, 1 дюйм), проверяем качество изготовления: нет ли царапин, сколов, внутренних поврежденийНаправление, по которому должна течь вода, обычно обозначается стрелкой. Если ее нет, то можно применить способ продуванияНакручиваем обратный клапан на переходник. Для создания герметичности соединения используем ФУМ ленту или льняную прядьЧтобы соединение получилось максимально прочным и герметичным, подтягиваем клапан с помощью газового ключаШаг 1 – выбор и проверка обратного клапанаШаг 2 – определение верного направления установкиШаг 3 – накручивание клапана на резьбу переходникаШаг 4 – затягивание газовым ключом

Главное здесь – это выяснить наличие/отсутствие обратного клапана в блоке насосной станции. Если он уже является штатным элементом установки подачи воды, то дополнительно ставить эту арматуру не стоит.

В этом случае запор будет только снижать пропускные возможности труб, а пользы от него никакой. Тратить деньги и время на установку ненужного элемента, который еще и будет создавать пусть и небольшие затруднения току воды, не стоит.

Стандартными местами установки обратных клапанов являются крайняя нижняя точка всасывающего трубопровода и вход в напорную магистраль сразу за насосной станцией

Если схема системы водоснабжения предполагает возможность опорожнения напорной магистрали либо работу насоса в режиме реверса, то верхний обратный клапан устанавливать после водонапорного агрегата нельзя. Он подобные действия попросту не допустит, блокирую поток воды к водонапорному агрегату.

Последовательность установки связки «клапан + задвижка» зависит от технологии пуска насоса. Есть модели, которые изначально рассчитаны на запуск на закрытую задвижку. В этих случаях обратный клапан необходимо монтировать после запорного крана.

Обратный запор в “нижней” позиции производители рекомендуют устанавливать во всех случаях вместе с сетчатым фильтром грубой очистки. Вода сначала должна подвергаться очищению от песка. Внутренние части системы будут быстрее изнашиваться от контакта с абразивными частицами.

Лучше вовсе сразу взять обратный запор со съемной или несъемной сеткой. Она защитит устройство от песка, с нею не придется устанавливать еще и дополнительный фильтр.

Выбирая точку монтажа для обратного клапана, необходимо учесть:

• направление потока воды;
• доступность арматуры для последующего ремонта и обслуживания;
• ограничения по строгой горизонтальности либо вертикальности установки некоторых типов обратных запоров;
• присутствие в воде песка, который может привести к засорению.

Менее всего подвержены загрязнению пружинные обратные клапаны с подъемным запорным элементом. Быстрее и проще всего устанавливать трубную арматуру с межфланцевым типом соединения. Но чаще для водопроводов в частных домах выбираются недорогие аналоги с фланцевым или муфтовым креплением.

При применении погружного насоса обратный клапан монтируется на конце трубы, опускаемой в водозабор, перед насосным устройством

При монтаже обратного клапана важно правильно его установить. Ось золотника должна располагаться строго в вертикальном положении. А при установке поворотного изделия ось поворота «захлопки» всегда должна оказываться выше осевой линии водного потока.

Контролировать направление тока воды и правильность расположения обратного клапана позволяет стрелка на его корпусе. Ее сложно не заметить, еще сложнее ошибиться с установкой запорного устройства в нужном положении.

Выводы и полезное видео по теме

Видео #1. Все о технологии установки обратного клапана для воды:

Видео #2. Обзор запорной арматуры блокировки обратного потока:

Видео #3. Какой вариант обратного клапана предпочесть для системы водоснабжения коттеджа:

Использование обратных клапанов упрощает эксплуатацию насосных станций и снижает риск возникновения аварий в водопроводной системе. Не стоит экономить на этом небольшом, но важном изделии.

Производители сейчас предлагают массы вариантов данной арматуры разного типоразмера, способа срабатывания запора и типа крепления. Для любой системы водоснабжения и вида насоса легко получится подобрать оптимальное решение.

Будем рады узнать ваше мнение. Желающие прояснить сложные технические моменты, поделиться опытом или указать на недоработку материала в расположенном ниже блоке могут оставить комментарии.

Содержание статьи:

Чтобы водопроводная сеть в частном доме работала правильно, требуется обратный клапан для насоса. Если он не установлен либо поломан, насосная станция функционирует некорректно. Водяной поток поступает к точке потребления с задержкой и при слабой тяге напорного оборудования совсем пропадет. Присутствие невозвратного клапана способствует моментальному получению воды, как только откроется кран.

Определение и назначение обратного клапана

Конструкция обратного клапана

Защитное приспособление прямого действия блокирует возвратное продвижение жидкости в водоснабжающей системе. Срабатывает он автоматически.

Возвратные приспособления – необходимые элементы автономной водоснабжающей сети. Их главная функция заключается в защите трубопроводов и напорных устройств при авариях.

В зависимости от вида элемента его устанавливают в вертикальном либо горизонтальном положении. Монтаж выполняют в строгом соответствии с направлением передвижения водяного потока.

Классификация клапанов

Оборудование отличается по конструкции, материалу, величине. Каждый обладает своими особенностями при монтаже.

По конструктивным особенностям устройства бывают следующими:

• С запорным элементом подъемного типа. Клапан оборудован затвором, поднимающимся либо опускающимся с блокировкой водного потока. При поступлении жидкости запорная деталь идет вверх и пропускает ее. При снижении напора затвор направляется вниз и перекрывает обратный ход водяной струи. Перемещение механизма происходит с помощью пружины.
• С затвором шарового типа. Под напором шар сдвигается, и вода течет по системе. После падения давления перекрывающий элемент возвращается на место.
• С дисковидным запором. Диск блокирует обратный поток благодаря пружинному устройству.
• С двумя затворными створками. Они складываются под напором, а при снижении давления возвращаются назад.

В быту наиболее часто используется оборудование с механизмом подъемного типа. Его несложно отремонтировать, заменив пружину.

Приспособления изготавливаются из различных материалов. Латунные элементы не подвержены коррозии, легко обслуживаются, устанавливаются на все виды труб. Блокирующие устройства в чугунном корпусе применяют не так часто. Этот материал ржавеет, на нем довольно быстро оседают отложения. Такие клапаны подходят только для широких магистралей.

Корпуса из нержавейки самые надежные, но и самые дорогостоящие. Стальные клапаны не ржавеют и не подвержены влиянию агрессивных сред, внутри них не накапливаются отложения.

Большая часть элементов монтируется с помощью муфтового соединения. Для этого понадобится два переходника с резьбой, подбираемые по сечению трубопроводной системы. Могут быть применены и фланцевые соединения, стягиваемые болтами. Этот тип креплений используется для небольших устройств, когда на трубах не хватает места для другой фиксации. Ими обычно оснащают клапаны из чугуна большого сечения.

От совокупности этих параметров, а также бренда, зависит цена изделия. Средняя стоимость – 700 рублей.

Этапы установки

При подборе невозвратного клапана нужно учитывать показатели номинального давления, пропускную способность и проходной диаметр. Все эти данные указаны в технических документах. Установку можно провести своими руками, руководствуясь приложенным руководством.

В зависимости от месторасположения запорная арматура делится на донную и трубопроводную. Первый тип клапанов предотвращает возвращение водного потока, поднятого из скважины либо абиссинского колодца, когда станция отключена. Вторые предохраняют от снижения напора в водоподающей сети.

Подключение клапанного элемента ведется к автономной системе сразу после насоса либо перед ним. Первый вариант выбирают, если насосный аппарат способен запускаться при закрытом кране. Напорный элемент может быть оборудован вмонтированным переходным фитингом для всасывающей трубы. Если он отсутствует, нужно купить эту деталь и поставить на насос.

Самостоятельный монтаж невозвратного клапана производят в следующем порядке:

1. Подбирают модель и проверяют работоспособность. Для этого производят продувку ртом с двух сторон. С одной затвор открывается, с другой удерживает воздух.
2. Выявляют верное направление монтажа по стрелке на корпусе.
3. Наворачивают клапанный элемент на резьбу, заранее намотав уплотнитель.
4. Подтягивают запорное оборудование посредством газового ключа. Главное не перестараться – корпус способен лопнуть.

Если предусмотрена возможность слива из системы либо насос может работать в реверсном режиме, устанавливать клапанную деталь после гидравлического аккумулятора нельзя – он  перекроет отток жидкости.

Донный клапан ставят вместе с сетчатым фильтром, очищающим воду от песка и предохраняющим внутренности прибора от износа. Меньше всего загрязняются устройства, оборудованные пружинным элементом и подъемным запором. Чтобы правильно установить обратный донный клапан с сетчатым фильтром на насосную станцию, лучше сразу приобрести вариант с сеткой. Есть изделия со съемным фильтрующим элементом для простой замены.

Проще всего производить монтаж клапана с помощью межфланцевого соединения. Но в частных домах в основном используют устройства с резьбовым муфтовым соединением по причине их дешевизны.

Необходимо проверить работу невозвратного клапана для насосной станции и после монтажа. Для этого понадобится повернуть рычаг в нужную сторону. Результатом будет подача воды.

Возможные ошибки монтажа

Часто встречающиеся ошибки при обустройстве невозвратного клапана:

• не учитывается направление потока;
• соединения плохо загерметизированы, что может привести к протечкам при закрытом затворе;
• подобрано чересчур большое сечение устройства, поэтому оно стучит во время работы;
• клапан излишне близко размещен к насосу, что становится причиной дребезжания;
• использовано много сантехнического льна при обмотке резьбы – муфта может расколоться.

Иногда забывают убрать заглушку проходного отверстия либо фиксатор затвора.

Советы специалистов

Вариант установки клапана

Для водопроводной сети лучше подбирать клапаны из латуни либо нержавеющей стали, поскольку они не боятся ржавчины и имеют долгий эксплуатационный срок.

Также необходимо учесть:

• Месторасположение прибора в трубопроводах канализации без трапа выбирают на участке над самой высокой водоотводящей точкой – не ниже чем в 350 мм от пола.
• В домах с независимым отоплением клапан стоит ставить на возвратную линию перед подключением к отопительной установке.
• В многоэтажках, где монтируют раздельную водоподающую сеть, клапаны монтируют после водосчетчика.

Установка обратного межфланцевого клапана проводится после того, как фланцы на трубопровод смонтированы посредством сварки. Крайне важно соблюдение соосности труб в точке монтажа прибора, поскольку перекос нарушит герметичность соединения.

Монтаж обратных клапанов позволяет избавиться от многих проблем, которые подстерегают обладателей независимой водоснабжающей системы. Запорные элементы не только обеспечат функциональность сети, но и сэкономят деньги на ремонте.

Насосная станция забирает воду из скважины, колодца и закачивает ее в специальный резервуар. Отсюда она раздается среди потребителей (краны, смесители, бойлер, посудомоечная и стиральная машины). Когда бак заполнен, реле отключает электромотор, подача прекращается. Поступление автоматически возобновляется при расходе, когда падает давление.

Агрегат работает не постоянно, а периодически. В перерывах вода должна удерживаться в резервуаре. С этой функцией справляется обратный клапан, который обязательно устанавливается на насосной станции. Он устроен таким образом, что закачивает воду, когда она находится в насосе. Прежде чем запустить устройство, его заполняют жидкостью, и она должна быть там всегда. Гидроаккумулятор служит накопительной емкостью и одновременно поддерживает необходимое давление в системе. После остановки электромотора оно начинает падать, если не заблокировать отток.

1 Особенности конструкции и назначение обратного клапана</span></h2>

Устройство по размерам небольшое, но без него поддерживать напор воды в системе невозможно. Оно принадлежит к той трубопроводной арматуре, которая предназначена предотвращать изменение направления потока жидкости. Можно встретить насосные станции, в моделях которых заложен обратный затвор. Обычно он идет в комплекте со всасывающим шлангом. Но большинство изделий поставляется без этой детали, ее приходится приобретать отдельно. Принцип действия подобен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в другом.

Существует довольно много видов обратных клапанов. Для применения в быту используются:

1. 1. Пружинные муфтовые. Состоят из двух частей, соединенных резьбой и установленной между ними резиновой прокладкой.
2. 2. Такие же, но с латунным золотником, имеющим сферическую форму. Отличаются высокой пропускной способностью.
3. 3. Комбинированные пружинные, включающие кран Маевского, через который стравливают воздух. Благодаря подобным устройствам упрощается обслуживание системы.
4. 4. Пружинные с полипропиленовым корпусом. Устанавливают на водопровод из аналогичного материала.

Место монтажа: подающая магистраль, ввод в автономную систему непосредственно за насосом или перед ним. В зависимости от расположения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предотвращают падение давления в системе. Если в самом начале всасывающей трубы не стоит клапан, то когда насос остановится, вода стекает назад, в магистрали образуются воздушные пробки. При запуске «насухо» разрушаются уплотнители, затем перегорает подмокший электродвигатель.

Насосная станция с донным клапаном

Современные помпы защищены от таких грозных последствий, а старые модели от этого не застрахованы. Но все равно после каждой остановки станции придется заливать воду – так она устроена. Установка запорной арматуры на трубе забора обязательна. Необходимо именно это несложное механическое устройство, потому что никакая электроника не в состоянии преодолеть силу земной тяжести, под воздействием которой жидкость стекает из труб, если не стоит обратный клапан.

Трубопроводная запорная арматура играет несколько иную роль. Она предназначена в большей мере защищать не насос, а систему распределения воды в доме. Перекрывая поток, не дает возвратиться в гидроаккумулятор, поддерживая напор. Монтаж насосной станции без обратного клапана на раздаче вызывает гидравлические удары, работу устройства во внештатном режиме. Установка затвора повышает надежность и эффективность водопровода, продлевает срок службы сантехнического оборудования, бытовых приборов.

Размеры обратных клапанов зависят от сферы применения:

• стандартный – используется практически во всех системах водоснабжения;
• миниатюрный – устанавливается внутри сгонов водяного счетчика;
• небольшой – располагают на выходе прибора учета;
• крупный – делают из чугуна, применяются в промышленных системах.

Отливают деталь из латуни: металл устойчив к воздействию солей, минералов и кислот, которые растворены в воде. Материалом для других элементов служит медь и цинк или специальные полимерные составы. Все прокладки резиновые или силиконовые. Также продаются устройства из нержавеющей стали. Они отличаются высокой стоимостью из-за прочности и повышенной устойчивости к коррозии. При возможности приобрести такую деталь не стоит обращать внимание на цену – она служит очень долго. Латунную приходится заменять или ремонтировать довольно часто.

Устройство для насосной станции

Сфера применения не ограничивается насосной станцией. В быту обратный клапан используется:

• на стояках холодной и горячей воды, если квартира в многоэтажке;
• в нагревательных устройствах – бойлер, электрическая или газовая колонка;
• для автономного отопления частного дома;
• ими оснащается канализация для предотвращения аварийных ситуаций.

Рекомендуем

2 Запорная арматура – виды и правила монтажа</span></h2>

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

• корпус с рабочей камерой;
• регулирующий орган;
• исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом. При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь. Она может выполняться в нескольких вариантах:

1. 1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
2. 2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
3. 3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

• муфтовые – применяется резьба;
• фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
• межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

3 Установка на насосной станции – выбор места</span></h2>

Пружина механизма не достаточно упругая, иначе он бы полностью блокировал водный поток. Эта особенность способствует накапливанию различных грязевых отложений на стенках. Засорения со временем вызывают сбои в работе во всей системе. Поэтому правильный монтаж обратных клапанов очень важен.

Чтобы устройство служило дольше, руководствуются рекомендациями изготовителя: устанавливают вертикально, а стрелка на корпусе указывает направление водного потока. Допускается горизонтальное размещение, но следует понимать, чем это грозит. На стенках отложения скапливаются гораздо быстрее, срок службы в таком случае сильно уменьшается.

Установка обратных клапанов, используемых для насосных станций, довольно простая. Сложнее выбрать правильное место и модель. Она зависит от типа помпы, совместно с которой будет работать. Можно купить агрегат со встроенным запорным устройством. Производители располагают их на входных и выходных магистралях. В любом случае перед покупкой следует поинтересоваться, имеет ли конструкция запорные клапаны. Если это предусмотрено, то устанавливать еще не нужно: это не только лишне, но и вредно. Возрастает напор в системе, снижается пропускная способность.

Если в колодце или скважине используется погружной вакуумный насос, обратный клапан монтируют перед гидроаккумулятором. Лучшие конструкции – имеющие шарик или золотник подъемного типа. Для насосных станций, расположенных на поверхности, обязательным является донный клапан, которые крепится на конце трубы, погружаемой в воду. Второй – трубопроводный, который устанавливают перед резервуаром. Некоторые производители указывают определенную модель, но, как правило, годятся устройства любого типа.

Вариант сборки

Определяющее значение при выборе модели имеет диаметр труб (обязательный размер всасывающей – не менее 1 дюйма), пропускная способность, рабочее давление. Устанавливают в зависимости от конструкции, используя имеющуюся резьбу или фитинги. Необходимо обеспечить очень высокую герметичность – малейший подсос воздуха приводит к неработоспособности. Применяют уплотнительную ФУМ-ленту. Обязательно располагают по стрелке, указывающей направление водного потока, чтобы устройство открывалось при закачивании жидкости.

Установка обратного клапана своими руками выполняется в такой последовательности:

1. 1. Выбирают модель и проверяют ее работоспособность. Для этого достаточно подуть ртом с обеих сторон: в одном случае затвор открывается, в другом не пропускает воздух.
2. 2. Определяют правильное направление установки. Его указывает стрелка на корпусе.
3. 3. Накручивают клапан на резьбу, предварительно подмотав ФУМ-ленту. В насосной станции имеется вмонтированный переходник, для всасывающей трубы его следует приобрести.
4. 4. Подтягивают крепление газовым ключом. Важно не переусердствовать – встречаются изделия не очень крепкие.

В некоторых случаях систему устраивают таким образом, что предусматривают опорожнение раздающей магистрали или работу насоса в реверсном режиме. Тогда устанавливать клапан после гидроаккумулятора нельзя – он заблокирует отток воды. Расположение по отношению к задвижке определяется технологией запуска станции. Имеются модели, работа которых начинается при закрытом кране. Тогда запорное устройство монтируют после него.

Место монтажа – погружная труба

Донный клапан рекомендуется устанавливать вместе с фильтром, который очищает воду от песка, предохраняя внутренние части от преждевременного износа. Лучше сразу купить устройство с сеткой. У некоторых моделей она снимается, что позволяет при необходимости произвести замену. Меньше всего загрязняются обратные клапаны, имеющие пружину и подъемный запорный элемент. Самая простая для установки трубная арматура, которая использует межфланцевое соединение. В частном доме применяют преимущественно недорогие приборы с креплением на муфте.

Фото

Обязательным оснащением системы водоподачи является обратный клапан для насосной станции. Благодаря этому элементу после отключения прокачивающего механизма, вода не стекает обратно в источник (колодец, скважину). Иными словами, благодаря обратному клапану трубопровод всегда остается заполненным. Это значит, что если мы повернем ручку крана, вода тут же потечет. Несмотря на кажущуюся простоту, изделие нужно правильно подобрать.

Содержание статьи

Знание используемых материалов позволяет выбрать оптимальную модель обратного клапана.

Данный вид изделий может быть из:

1. Латуни. Не подвергается коррозии, не окисляется, не гниет. Материал прочен, долговечен, но относится к сегменту дорогостоящих. При этом, сплав ломкий, подвержен механическим воздействиям и используется, в основном, профессионалами.
2. Чугун. В быту применяется крайне редко, так как при малой себестоимости является материалом хрупким. Он подвержен старению, работает долго, но обрастает известковым налетом, что нежелательно при организации системы водоснабжения.
3. Нержавеющая сталь. Сплав выдерживает механические нагрузки. На нем не появляются очаги коррозии. Не гниет, устойчив к агрессивной среде, инертен к воде и химическим соединениям. Единственный минус – высокая стоимость.

При выборе обратного клапана для насосной станции, нужно помнить, что в маркировке указаны материалы, из которых изготовлены все элементы. Если, скажем, корпус латунный, то это не исключает, что внутренние элементы изготовлены, например, из пластика. Так производители стараются удешевить конструкцию. Потребитель, не являясь профессионалом, покупает не самую лучшую модификацию.

Как установить обратный клапан

Задача оборудования этого типа – пропускать воду из источника и не давать ей стекать обратно. Место для установки определяется схемой монтажа системы водоснабжения:

1. Глубинный насос в колодце (скважине). Клапан вставляется после насоса на входе в трубопровод.
2. Поверхностный насос. Обратный клапан монтируется либо перед ним, либо сразу после него (зависит от удаленности насосной станции от источника).
3. Насос в доме. Место монтажа – заборная труба. То есть, при остановке системы вода остается в контуре, как до насоса, так и после.

В процессе монтажа важно сохранить систему герметичной. Учитывая, что нормальное давления в трубопроводе от 1,5 бар, наилучшее соединение – резьбовое. В качестве уплотнителей служат резиновые кольца, идущие в комплекте и ФУМ-летна.

Обзор популярных моделей

Определить место, где ставить обратный клапан – не главное, что нужно знать об этом элементе системы водоподачи.

Современный рынок представляют отечественные и зарубежные представители. V107, 19ч21бр, 16ч42р – артикулы наилучших модификаций. Эти изделия характеризуются длительным сроком службы, надежностью, неприхотливостью, ремонтопригодностью. Но главное, монтажные работы можно произвести собственными руками без применения специализированного инструмента и не тратить деньги на работу строительной бригады.

В В Главная / Статьи / Бытовые насосы /

Обратный клапан – один из наиболее важных элементов системы водоснабжения дома. Его основной функцией является предотвращение утечки, которая может вызвать падение давления внутри водопровода и сбои в работе насосного оборудования. Пропускная способность клапана задействована лишь в одном направлении. Вследствие чего данное устройство не позволяет воде после отключения насоса стекать обратно в колодец или скважину. Такие функциональные возможности делают его незаменимым в организации отопления и водоснабжения.

Место расположения и конструктивные особенности

Конструкция обратного клапана состоит из пружинки и круглой перекрывающей пластины, которые помещены в латунный цилиндр. Малая жесткость пружины позволяет пропускать поток в одну сторону и блокировать его движение в обратном направлении. Местом подсоединения устройства к системе может стать либо входное отверстие всасывающей трубы, либо участок прямо перед насосной станцией.

Благодаря действию обратного клапана отпадает необходимость при очередном включении насоса повторно заполнять систему водой. Это увеличивает срок службы насосного оборудования и обеспечивает быструю доставку воды до потребителя. Приобретая клапан, следует исходить из диаметра трубы, в которую его планируется поместить. При этом необходимо учесть, что использование данного устройства повлечет появление дополнительного сопротивления потоку воды, из-за чего произойдет снижение давления насоса приблизительно на 0,5 атм.

Правильная установка обратного клапана

Пружинный механизм клапана не отличается сильной упругостью. В противном случае из-за полной блокировки водного потока пропал бы сам смысл его использования. К сожалению, это обстоятельство способствует тому, что в процессе эксплуатации на мембране и стенках клапана образуются различные грязевые отложения. Данные засорения со временем могут привести к сбоям в работе всей системы. Поэтому здесь немаловажным является вопрос правильной установки обратного клапана.

Для того чтобы в будущем избежать ненужных проблем и лишних расходов, клапан следует установить строго вертикально. В расположении устройства поможет специальная стрелочка, нанесенная на его корпус. В правильном положении она должна указывать точно вверх.

Конечно, конструктивные особенности позволяют помещать клапана в различных бытовых системах с любой ориентировкой по направлению. Они будут функционировать как при вертикальном, так и при горизонтальном расположении. Однако соблюдение правил установки позволит максимально продлить срок службы обратного клапана.

Еще по теме:Собираем насосную станцию самиНакопительная система водоснабжения дома Электрическое подключение насоса

Идёт загрузка…Используемые источники:

• https://sovet-ingenera.com/vodosnab/v-drugoe/obratnyj-klapan-dlya-nasosnoj-stancii.html
• https://strojdvor.ru/vodosnabzhenie/ustanovka-obratnogo-klapana-na-nasosnuu-stanciu/
• http://obustroen.ru/inghenernye-sistemy/vodosnabghenie/oborudovanie-vodosnabgheniya/obratnyy-klapan.html
• https://vodatyt.ru/nasosnaya-stanciya/obratnyy-klapan.html
• http://www.agrovodcom.ru/infos1/obratnyj-klapan.php
