Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.
Разновидности разводки отопления
В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:
- Однотрубная.
- Двухтрубная.
Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.
Однотрубная схема отопительных систем

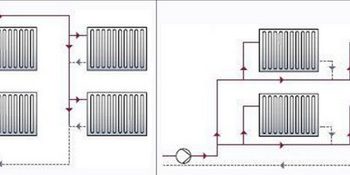

Однотрубная система отопления: вертикальная и горизонтальная разводка.
В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.
Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.
Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.
В многоэтажных домах используется вертикальная однотрубная система отопления.
В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.
Отопление по однотрубной схеме в частном доме.
В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.
Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.
Видео о устройстве однотрубной схемы отопления в многоквартирном доме:
Двухтрубная схема отопительных систем
В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.
Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.
Двухтрубная классическая разводка
Классическая двухтрубная схема разводки система отопления.
В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.
Такое устройство имеет двухтрубная система отопления в многоэтажном доме.
Попутная схема или «петля Тихельмана»
Попутная схема разводки отопления.
Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.
Веерная (лучевая)
Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.
Веерная или лучевая система отопления.
В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.
Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.
Разновидности подключения радиаторов
Основными способами подключения приборов отопительных систем является несколько типов:
- Боковое (стандартное) подключение;
- Диагональное подключение;
- Нижнее (седельное) подключение.
Боковое подключение
Боковое подключение радиатора.
Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.
Диагональное подключение
Диагональное подключение радиатора.
Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.
Нижнее подключение
Нижнее подключение с торцов радиатора
Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.
Нижнее подключение радиатора.
В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.
Нижнее подключение в однотрубной схеме отопления.
<index>Подключение радиаторов отопления
При строительстве дома или просто при капитальном ремонте частного поместья или квартиры установку радиаторов отопления следует производить после того, как уже установлены такие элементы, как двери и окна. При этом вы заранее должны определить, какое именно подключение радиаторов отопления будете использовать, а кроме того, разумеется, подготовить необходимые материалы и инструменты.
Как правильно подключить батарею отопления? Процесс установки самого радиатора не отнимает много времени и сил. Прежде всего, необходимо установить крепления для батареи. Их количество и расположение напрямую зависит от количества секций радиатора. Далее – подводим трубы, устанавливаем сам радиатор и подключаем все. Рассмотрим на примере, как подключить радиатор отопления при помощи полипропиленовых труб.
Варианты отопительных систем
Наиболее распространенными и востребованными являются однотрубная и двухтрубная отопительные системы. Рассмотрим каждую из них внимательнее и правильное подключение батарей отопления в каждом случае.
Однотрубная отопительная система используется сегодня преимущественно для многоэтажных домов.
Горячий теплоноситель распространяется по трубам сверху вниз, равномерно распределяясь по всем отопительным приборам. Подобная система монтируется довольно легко, требует сравнительно небольшого количества материалов. Но вместе с тем, она имеет и ряд недостатков:
- отсутствует возможность корректирования степени нагрева отдельных радиаторов;
- на нижних этажах температура батарей может быть значительно ниже, чем на верхних, поскольку теплоноситель доходит до них уже остывшим;
- в случае поломки на каком-либо этаже отключается весь стояк;
- достаточно сложно выполнить отключение от системы для установки автономного отопления.
Однотрубная отопительная система
Двухтрубная отопительная система чаще всего используется для создания отопления в частных домах, коттеджах. Она подразумевает подключение к радиатору сразу двух труб: по одной к батарее поступает горячий теплоноситель, а по другой производится отток уже остывшей воды. При этом важно учитывать – все радиаторы в двухтрубной системе подключаются только параллельно.
Двухтрубная отопительная система имеет несколько весомых преимуществ. Прежде всего, температура всех радиаторов всегда будет равной, вне зависимости от того, насколько далеко от котла они установлены.
Кроме того, при таком типе системы существует возможность корректирования степени нагрева каждого отдельного радиатора – это позволяет создавать максимально комфортную температуру в каждом помещении.
Двухтрубная система отопления
Отопительная система такого типа включает в себя следующие элементы:
Рекомендуем к прочтению:Как подключить алюминиевые радиаторы отопления?
- радиатор с клапаном в верхней части и заглушкой в нижней;
- пробки радиатора;
- клапан с терморегулятором;
- байпас;
- хвостовик;
- запорный кран;
- муфты и контргайки;
- отопительные трубы (металлические, полипропиленовые).
Состав системы отопления
Следует отметить, что такой же набор комплектующих, за исключением клапана с терморегулятором и байпаса, подходит для монтажа однотрубной отопительной системы.
Типы подключения труб и радиаторов
Подключение батарей отопления бывает:
- боковое – такое подключение батареи к системе отопления является наиболее распространенным. При таком типе подключения труба с горячим теплоносителем подводится к верхнему патрубку, а труба обрата подключается к нижнему. То есть, обе трубы расположены по одну сторону радиатора. Такое соединение батарей отопления является наиболее продуктивным – при нем наблюдается наименьшая теплопотеря. Однако не стоит использовать подобное присоединение радиаторов отопления, количество секций которых больше 15.
- диагональное подсоединение батарей отопления – применяется для достаточно длинных батарей. При таком типе труба с горячим теплоносителем подключается к верхнему патрубку радиатора с одной стороны, а труба оттока остывшего теплоносителя – к нижнему патрубку с другой стороны. Такое подсоединение радиатора отопления позволяет теплоносителю распространяться по всему радиатору максимально равномерно. Важно учесть – если вы выберете диагональное соединение радиаторов отопления между собой, но при этом подача горячей воды осуществляется через нижний патрубок, а отток – через верхний, эффективность работы системы снизится примерно на 10 %.
- нижнее соединение радиаторов отопления. Используется лишь в том случае, когда трубы отопления спрятаны под пол. КПД радиаторов, подключенных таким образом примерно на 10% ниже, чем у тех, которые подключены боковым методом.
Варианты подключения радиатора отопления
Виды радиаторов для обвязки
Прежде чем приступать к созданию отопительной системы и перед тем, как соединить батареи отопления, необходимо определить, какие именно типы радиаторов вы хотите использовать. На сегодняшний день существует огромное количество видов батарей. Они могут различаться по:
- материалу;
- принципу, как подсоединить батарею отопления;
- методу крепления к стене.
Сегодня наиболее распространенными являются следующие виды радиаторов:
- стальные панельные батареи – являют собой относительно тонкую панель из плоских стальных пластин. Как правильно подключить радиатор отопления такого вида? Радиаторы такого типа подключаются боковым либо нижним способом.
Стальные панельные батареи
- секционные радиаторы. Облегченная секционная модель, выполненная из алюминия (существуют также биметаллические радиаторы данного типа). Как правильно соединить батареи отопления в таком случае? Подключать такие батареи можно несколькими секциями или же по одной. Для таких радиаторов лучше всего использовать полипропиленовые трубы, тип подключения – боковое.
Секционные алюминиевые радиаторы
О подключении биметалла в статье: Подключение биметаллических радиаторов отопления.
Примечательно, что в последнее время в квартирах с центральным отоплением все чаще устанавливают биметаллические батареи, отказываясь от чугунных. Причина такого изменения вызвана целым рядом причин. Прежде всего, чугунные радиаторы являются более тяжелыми и громоздкими. Кроме того, из-за некачественной воды, используемой в качестве теплоносителя отопительной системы, в таких радиаторах достаточно быстро возникает осадок, появляется песок и ржавчина – а эти факторы в значительной степени способствуют снижению теплоотдачи радиаторов. С биметаллическими радиаторами таких проблем не возникает.
Для частного дома можно выбирать панельные радиаторы. Они могут быть как алюминиевыми, так и стальными – все зависит от желания заказчика.
Главное – соблюдение всех правил при монтаже. Важно помнить – если у вас проложен медный трубопровод, то к нему можно подключать и стальные, и алюминиевые радиаторы. А в случае если трубопровод из обычных труб – разрешено устанавливать только алюминиевые батареи.
Что необходимо для подключения радиаторов
Создание отопительной системы – достаточно сложный процесс. Между тем, соблюдая все правила и четкую последовательность работ, с ним сможет справиться и новичок. Как подключить батарею отопления правильно? Главное – внимание. Для качественного монтажа и подключения радиаторов необходимы некоторые комплектующие. В частности:
Рекомендуем к прочтению:Как собрать или снять батарею отопления
- переходники с правой и левой резьбой (футорки);
- инструменты для качественного навинчивания переходников;
- заглушки, ручной воздухоотводчик, ключ для стравливания воздуха, переходники;
- запорная арматура, шаровые краны, вентили;
- трубы.
Комплект для установки радиатора отопления
Обвязка полипропиленовыми трубами – принцип выполнения
В последнее время полипропиленовые трубы становятся все более популярными. Разумеется, правильное подключение радиаторов отопления и обвязку можно выполнять и любыми другими трубами, но большинство профессионалов рекомендуют все же останавливать свой выбор именно на этих.
Для обвязки рациональнее всего использовать полипропиленовые угловые шаровые краны – они значительно проще в монтаже, да и стоимость их относительно невелика.
Обвязка полипропиленовыми трубами выполняется следующим образом:
- в мультифлекс, соединяющийся с любым выходом, вставляется муфта с накидной гайкой;
- посредством заранее прикрепленных скоб на стене фиксируются трубы. Важно, чтоб они не касались стены, а находились в 2-3 см от ее поверхности.
Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора. Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно
Мы уже практически знаем, как правильно подсоединить радиатор отопления . Подсоединение кранов выполняется так:
- изначально кран необходимо разобрать;
- в радиатор вкручивается штуцер с накидной гайкой;
- при помощи специального ключа закручиваем гайку.
Для качественного выполнения столь простого, и в то же время, достаточно важного действия необходимо будет использовать специальный ключ – без него вы не сможете нормально затянуть «американку».
Помимо этого ключа, во время установки и обвязки радиаторов, а также во время того, как соединить две батареи отопления, вам также понадобятся:
- уплотнители;
- набор ключей;
- пакля;
- резьбовая паста;
- нити для резьбы.
Инструменты и материалы для монтажа радиаторов отопления
Особенности монтажа радиаторов
При установке отопительных радиаторов и во время того, как подсоединить радиатор отопления, следует четко соблюдать требования, указанные в СНиП. В частности, это относится к выдерживанию необходимого расстояния между радиатором и стеной, полом и подоконником:
- расстояние от верхней части радиатора до подоконника должно быть не менее 10 см. Если же указанный промежуток будет ниже, это может затруднить перемещение теплового потока – таким образом, помещение будет прогреваться хуже;
- расстояние от нижней части радиатора до пола должно составлять минимум 12 см. Если оно будет меньше – существует риск значительного увеличения разницы температур на разной высоте помещения;
- расстояние от задней стенки радиатора до стены должно быть не менее 2 см. В противном случае, будет нарушена теплоотдачи радиатора.
Требования к установке отопительной батареи
Важно учитывать еще и то, что метод установки и то, как правильно соединить радиаторы отопления, также влияет на качество обогрева помещения. Так, возможны варианты установки радиаторов:
- в открытом виде под подоконником – максимальная эффективность системы отопления – 96%-97%;
- в открытом виде в нише – эффективность чуть ниже – 93%;
- в частично закрытом виде – наблюдается снижение эффективности до 88%;
- в полностью закрытом виде – эффективность отопления составляет лишь 75%-80%.
Примеры установки радиатора отопления
Обвязка радиатора отопления и то, как правильно подсоединить батарею отопления, может выполняться с использованием различных типов труб. Главное – четкое соблюдение всех указанных требований и правил. Если подключение радиатора будет выполнено без погрешностей – на протяжении многих лет ремонт отопительной системе не потребуется. Теперь мы знаем, как лучше подключить радиаторы отопления – но еще лучше спросить об этом профессионалов.
</index>
Отличительная черта двухтрубной отопительной системы, как можно догадаться из названия, заключается в наличии двух независимых контуров труб – для подачи горячей воды и для отвода холодной. Если радиаторы подключить неправильно, а сама система будет состоять из 7-9 батарей, то теплоотдача каждой следующей из них будет снижаться до такой степени, что мощность последней составит всего 10 % от максимально возможной. Именно поэтому так важно правильно выполнить подключение радиатора отопления к двухтрубной системе, о чем мы и расскажем в данной статье.
Возможные схемы подключения
Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.
Вариант №1. Схема Тихельмана
Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.
На заметку! В других схемах такое, казалось бы, очевидное явление недоступно, в чем вы сможете лично убедиться при прочтении следующего пункта статьи (там имеет место неравномерное распределение остаточной тепловой энергии).
Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.
Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».
Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.
Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.
Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.
Вариант №2. Подключение посредством двух двойных коллекторов
Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.
Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.
Важно! На «обратке» и подаче, почти сразу после подключения к отопительному котлу, устанавливают по двойному коллектору. На линии подачи коллектор делит теплоноситель на два контура, идущих к одной и другой частям радиаторов соответственно. Аналогичная ситуация наблюдается и на линии «обратки». Как следствие – создается пара более коротких контуров.
В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.
Какую схему выбрать?
Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.
О выборе места для установки батареи
Вы не сможете просто так установить радиатор на стене – выбирать место для его монтажа необходимо в соответствии с определенными требованиями. А это, в свою очередь, следует принимать во внимание еще при планировании будущего подключения.
Объясняется все тем, что если радиаторы в комнате расположить правильно, они создадут своего рода защитный экран, препятствующий проникновению холодного воздуха. Потому батареи чаще располагаются под окнами – именно там теплопотери максимальны.
Обратите внимание! Заранее подготовленная схема расположения батарей даст возможность определить монтажные расстояния. Важно, чтобы каждый радиатор располагался минимум в 20 мм от стены, в 100 мм от низа подоконника и в 120 мм – от пола. Не меняйте эти нормативы!
О способах циркуляции воды в системе
Существует два способа циркуляции теплоносителя – естественный и принудительный. Во втором случае в схему включается циркуляционный насос, который нагнетает воду в трубы. Этот насос, как правило, устанавливается около отопительного котла или, как вариант, присутствует изначально в его конструкции.
Если в вашем регионе часто случаются сбои в подаче электроэнергии и насос, соответственно, время от времени будет отключаться, то лучше отдайте предпочтение системе с естественной циркуляцией и энергонезависимому отопительному котлу.
При подключении радиаторов также нужно учитывать конструктивные особенности и протяженность теплотрассы. Если же используется насос, воплотить можно любой из способов подключения.
Калькулятор расчета напора циркуляционного насоса
Таблица. Варианты подключения радиаторов.
| Наименование, фото | Краткое описание |
|---|---|
|
|
Наиболее эффективный вариант подключения. Теплопотери минимальны (не больше 2%). Вода подводится с одной стороны в верхней части, а отводится с другой в нижней. Есть возможность подключения многосекционных батарей. |
|
|
«Обратка» и подача подключаются снизу, способ используется при прокладке трубопровода в полу. Эффективность в плане обогрева самая низкая, прогрев батарей неравномерный, а теплопотери достигают 15%. С другой стороны, интерьер не испорчен трубами. |
|
|
«Обратка» и подача подключены с одной стороны (внизу и вверху соответственно). Секции батареи в таком случае прогреваются неравномерно. Оптимальный вариант для одноэтажных домов. |
На заметку! При выборе того или иного способа вы должны решить, что важнее – привлекательный внешний вид помещения или же хорошая теплоотдача.
Калькулятор расчета количества секций радиаторов отопления
Мастер-класс. Пример установки радиатора отопления своими руками
Рассмотрим алгоритм действий при подключении батареи к системе отопления.
Шаг 1. Для начала подготовьте и соберите сам отопительный радиатор. Очистите все резьбовые отверстия от заводской смазки, для чего можете использовать специальное чистящее средство и ершик.
Шаг 2. Закончив обработку, удалите остатки чистящего средства бумажной салфеткой. Важно, чтобы отверстия получились максимально чистыми и сухими.
Шаг 3. Установите переходники (в нашем примере это ½ и ¾ дюйма).
Шаг 4. Установите «американку» от крана на переходник, который вы установили заранее. Для закручивания используйте специальный ключ для «американок». В результате вы оборудуете пару отверстий – входной и выходное (в примере они располагаются диагонально).
Шаг 5. На ненужные отверстия, нуждающиеся в закрытии, установите заглушки.
Шаг 6. Подготовьте хвостовики (это специальные тонкие трубки), разрежьте их. Снимите в хвостовиках внутреннюю фаску. Затем пощупайте внутренние части – важно, чтобы там не чувствовались заусенцы.
Шаг 7. Наденьте на трубку гайку, проставку из латуни и резинку (именно в такой последовательности). Затем расширьте трубку при помощи специального приспособления, вставив его внутрь до упора. После расширения трубка уже не сможет выскочить со своего места под действием давления во время эксплуатации отопительной системы.
Шаг 8. Пододвиньте резинку и другие детали к расширенному краю, присоедините переходник.
Шаг 9. Разметьте место, где радиатор будет установлен на стене, в соответствии с описанными выше требованиями. Для начала определите центр подоконника, отмерьте вниз 10 см – крепления батареи будут располагаться именно на таком уровне.
Шаг 10. Прочертите линию установки держателей параллельно подоконнику на расстоянии 10 см. Сами держатели будут крепиться на дюбели.
Шаг 11. Другое крепление будет располагаться в 12 см от поверхности пола по вертикальной центральной линии.
Шаг 12. Установите батарею на крепления, выровняйте ее по уровню.
Обратите внимание! Если потребуется, можете немного подрегулировать крепления для батареи.
Шаг 13. Наметьте на стене места, где будут располагаться штробы (в нашем примере прокладку труб будет осуществляться внутри стены). Сделайте это во всех местах, где трубы будут подключены к радиатору.
Шаг 14. Выполните штробирование намеченных ранее участков. Снимите батарею, чтобы было удобнее проводить работы.
Шаг 15. Подготовьте трубки. Нанесите отметку, по которой они будут отрезаться, как показано на картинке ниже.
Шаг 16. Подключите к мягкой подводке, проложенной в стене, батарею, кран. Плотно закрутите все соединения. Ввод должен располагаться сверху, а вывод, соответственно, снизу.
Видео – Различные схемы двухтрубной системы
Видео – Как установить отопительный радиатор
Если выберите подходящую схему и ознакомитесь со всеми нюансами подключения, то установка радиатора своими руками пройдет быстро и без каких-либо проблем. Нужно лишь действовать внимательно, делать все качественно. От того, насколько правильно вы все сделаете, зависит качество обогрева вашего дома!
Подключать к стояка отопления можно и второй и третий и даже седьмой радиатор если не называть стояк двухтрубным… Дело в том что двухтрубных стояком не бывает а бывают стояки подачи и обратки. И здесь для многих начинающих мастеров скрывается большой сюрприз для начинающих сантехников. Подробнее о том как отличить двух трубную ветку отопления от двух стояков.
В продолжении на тему о том как подключить несколько радиаторов к стояку давайте в первую очередь осознаем что такое стояк подач и что такое стояк обратки. И ПОЧМУ ИХ КАТЕГОРИЧЕСКИ НЕЛЬЯ ПУТАТЬ С ДВУХТРУБКОЙ..
И вот почему нельзя путать стояки с двухтрубкой.
Из рисунка должно быть понятно что перемыкая подающий стояк с обратным мы тем самым укорачиваем гидравлический контур из за чего теплоноситель перестает поступать на верхние этажи или на те зтажи которые находятся выше перемычки (неважно через батарею она сделана или напямую) Важно то что этого делать нельзя!
После того как к нам пришло понимание того что два рядом стоящих стояка это далеко не двухтрубка и отпала всякая охота подключать батареи отопления подачей на подающий стояк и обратку батареи вешать на обратный стояк можно двигаться дальше в освоении понимания и разделения закон гидравлики и термосифонных систем для того что бы в предать перестать их путать.
На втором этапе правильного подключении радиаторов отопления к стоякам отопления многоквартирного дома будет выяснение подачи теплоносителя. Если подача снизу (в 90% домов это именно так можно даже не выяснять) и изначально радиатор был подключен к подающему стояку то к нему и будем подключаться – подключать настоящую двухтрубную ветку отопления из нескольких радиаторов отопления.
Для того что бы сделать все правильно и не разу не ошибиться посмотрим рисунок ниже.
На рисунке мы видим двухтрубную ветку отопления квартиры которую можно увеличивать хоть до десяти радиаторов и все они будут прекрасно прогреваться без принудительной прокачки, только за счет естественной термосифонной циркуляции теплоносителя который при такой схеме будет стремиться попасть в радиатор сверху (так они должны быть обвязаны что бы работать как термосифонная система и прокачивать саму себя). Остывший теплоноситель неизбежно попадает в обратку нашей двухтрубной ветки и спокойно выносится в тот же самый подающий стояк (гидравлической системы) из которого под давлением выносится дальше по течению стоячного контура от которого мы запитали нашу двухтрубную ветку отопления квартиры. Замысловато? – Ни чего, со временем привыкните отличать гидравлику от термосифонных систем.
Можно конечно подключить трубу обратки к стояку обратки вот так.
Наша ветка будет прекрасно прогреваться, но у соседей сверху появятся проблемы с нехваткой отопления. Или даже тепло по стояку, вовсе перестанет до них доходить. Перестанет доходить тепло по стояку из за закольцовывания стоячного контура. После закольцовки стоячного контура отопления, у теплоносителя больше нет никакой мотивации подниматься вверх по стояку. Тепло дойдя до вашей квартиры и обогрев вашу ветку отопления из нескольких радиаторов или один радиатор, возвращается обратно в элеваторный узел так и не доходя до выше расположенных квартир, минуя верхние этажи которые остались без отопления из за того что кто то перепутал стояки с двухтрубной системой отопления..
Используемые источники:
- https://santech-info.ru/otoplenie/tipovye-sxemy-sistem-otopleniya.html
- https://otoplenie-doma.org/podklyuchenie-radiatorov-otopleniya.html
- https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/podklyuchenie-radiatora-otopleniya-k-dvuxtrubnoj-sisteme.html
- https://trubservice.ru/second_heat_radiator_connect_to_a_dubble_stand_pipes_system/
