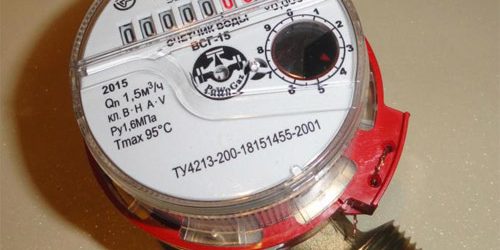

Водные счётчики маркируются с указанием области применения, величины проходного отверстия, наличия дополнительного оборудования. Приборы марки ВС 15 применяются в системах холодного и горячего водоснабжения. В первом случае он имеет обозначение ВСХ, во втором ВСГ. Цифра 15 указывает на величину проходного отверстия – 15мм.
Эти устройства предназначены для измерения объёма потребляемой воды в системах коллективного водоснабжения. Большой популярностью они пользуются при установке в квартирах, загородных домах и коттеджах, офисных и общественных зданиях.
Они относятся к классу крыльчатых сухоходных с комбинированной индикацией.
Устройство и принцип работы
Прибор состоит из следующих основных деталей:
- цельнометаллического корпуса из латуни (допускается применение стали с гальваническим покрытием);
- крыльчатого механизма;
- понижающего редуктора;
- магнитной муфты;
- барабанного и стрелочного измерителя;
- комплекта прокладок;
- прозрачного стеклянного корпуса.
Допускается комплектация измерительного прибора специального вычислителя, импульсного выхода или отдельного цифрового регистратора.
Принцип работы измерительного устройства основан на преобразовании потока воды, поступающей под давлением, во вращательное движение механизма крыльчатки с последующей передачей на восьми разрядный индикатор.
Технические характеристики
Все заявленные характеристики соответствуют существующим стандартам и строительным нормам и правилам.
Технические характеристики счётчиков ВСХ(Г)-15
Технический паспорт счётчика: Смотреть
Сертификат на ВСГ и ВСХ 15, 20, 25, 32 и 40 до 02.07.19 года: Смотреть
Срок службы прибора
Производитель определил срок службы своих изделий в 12 лет. После установки счётчика в систему водоснабжения в течение 2-х лет на него распространяется гарантия. При выходе прибора из строя производитель должен будет произвести бесплатный ремонт или замену счётчика.
Межповерочный интервал
Интервал между поверками метрологических параметров составляет 6 лет. За этот период счётчик сохраняет свои точностные характеристики.
Стоимость счётчика
Этот счётчик надёжно занимает свою ценовую нишу в категории недорогих приборов учёта. Средняя стоимость составляет 670 рублей. Добавление устройства внешней передачи информации приводит к повышению цены в среднем на 150 рублей.
Рекомендуем: Счётчик воды Бетар — разновидности и преимущества
Преимущества
Счётчик получил широкое применение и обладает существенными преимуществами:
- высокая надёжность и степень защиты;
- заниженный порог чувствительности;
- свободный выбор места расположения прибора;
- наличие системы дистанционной передачи данных;
- прочный корпус и система крепления всех деталей, что предотвращает от случайного проникновения внутрь прибора;
- система магнитной защиты
- надёжная опрессовка всех элементов;
- отличная антикоррозийная стойкость;
- компактность.
Габаритные размеры ВСХ(Г)
Как снять показания
Показания для отчётности снимаются с барабанного индикатора. Показания на пяти левых разрядах учитываются в отчётной документации(жёлтый прямоугольник). Цифры окрашены красным цветом(красный прямоугольник) для учёта не используются.
Для определения израсходованных кубов за месяц, нужно(“—” – минус): Всего кубов = числа на табло — числа на табло месяц назад.
Чтобы узнать сумму, которую необходимо оплатить(” * ” – умножить): Сумма оплаты = всего кубов * на расценку за куб холодной или горячей воды.
Разновидности данного счётчика
ВСХ выпускается в вариантах применения для холодного и горячего водоснабжения. Оба эти варианта имеют следующие модификации:
- стандартной конструкции без дополнительных устройств;
- такой же конструкции с добавлением системы радиоканала передачи полученных данных в систему автоматического учёта.
По заявке потребителя в комплект могут включаться присоединители. Они упрощают задачу монтажа аппарата.
Можно ли остановить
Прибор снабжён системой антимагнитной защиты. Однако существуют предложения, которые утверждают, что применение неодимового магнита размером 25 мм на 45 мм способно уменьшить скорость вращения крыльчатки и тем самым уменьшить показания счётчика. Стоимость такого магнита составляет около 1200 рублей. Это почти в полтора раза дороже самого счётчика. Последствия остановки счётчика при помощи магнита, показаны в видео.
Установка счётчика
Прибор устанавливается в системах холодного и горячего водоснабжения в сухих отапливаемых помещениях: квартирах, бытовках, отдельных аппаратных.
Его размещают на горизонтальной части водовода циферблатом вверх. Место установки должно быть просторным и не ограничивать доступ к прибору. Прямые участки трубопровода должны соответствовать установленным требованиям. Длина на входе должна быть не менее 5Ду, на выходе не ближе 1Ду. Направление стрелки, нанесённой на корпусе должно совпадать с направлением движения водного потока.
- Счетчики воды
- ВСГ
Счетчики воды ВСГ
- Диаметр: 15-40 мм
- Расход: 1,5-10 м3/час
- Рабочая среда: горячая,холодная вода
- Тип: крыльчатый, сухоходный
- Межповерочный интервал: 6 лет
- Производитель: Тепловодомер
- Гарантия: 24 мес.
- Цена: от 770 руб.
Скачать паспорт на счетчик воды ВСГ
Счетчики воды ВСГ-15, ВСГ-20 работают в диапазоне температур от +5 до +90 °С, а ВСГ-25, ВСГ-32 и ВСГ-40 — от +5 до +150 °С (горячая вода), имеют счетный механизм с роликовым и стрелочными указателями, показывает измеренный объем в м3 и его долях.
Цены на счетчики ВСГ с НДС, за шт
| Ду, мм | Цена |
|---|---|
| 15 | 770 руб. |
| 20 | 1 245 руб. |
Технические характеристики счетчиков ВСГ
| Характеристика | Норма для водосчетчиков с Dy, мм | ||||
|---|---|---|---|---|---|
| 15 | 20 | 25 | 32 | 40 | |
| 1. Расход воды, м3/час: | |||||
| в диапазоне температур | +5…+90°C | +5…+90°C | +5…+90°C | +5…+90°C | +5…+90°C |
| -наименьший Qmin, класс В(класс А) | 0,03 (0,06) | 0,05 (0,1) | 0,14 | 0,24 | 0,3 |
| -переходный Qt, класс В(класс А) | 0,12 (0,15) | 0,2 (0,25) | 0,35 | 0,6 | 1 |
| -эксплуатационный Qэ, класс А и класс В | 0,9 | 1,5 | 2,1 | 3,6 | 6 |
| -номинальный Qном, класс А и класс В | 1,5 | 2,5 | 3,5 | 6 | 10 |
| -наибольший Qmax, класс А и класс В | 3 | 5 | 7 | 12 | 20 |
| Порог чувствительности | 0,01 | 0,02 | 0,05 | 0,1 | 0,1 |
| Потеря давления при наибольшем расходе не превышает 0,1 Мпа (1,0 кгс/кв.см) | |||||
| 2. Наибольшее количество воды 1000×м3 измеряемое водосчетчиком ВСГ | |||||
| за сутки | 0,038 | 0,063 | 0,087 | 0,15 | 0,25 |
| за месяц | 1,125 | 1,875 | 2,625 | 4,5 | 7,5 |
| 3. Емкость указателя счетного механизма, м3 | 99 999 | 999 999 | 999 999 | 999 999 | 999 999 |
| 4. Цена деления, м3 | 0,00005 | 0,0005 | 0,0005 | 0,0005 | 0,0005 |
| 5 Присоединение к трубопроводу: резьбовое | 3/4″,1″ | 1″ | 5/4″ | 3/2″ | 2″ |
| 6. Габаритные размеры в мм, (не более) | |||||
| монтажная длина | 110 | 130 | 260 | 260 | 300 |
| высота | 75 | 75 | 110 | 110 | 110 |
| ширина | 70 | 70 | 93 | 93 | 93 |
| 7. Масса, кг, не более | 0,5 (0,6) | 0,6 | 2,2 | 4,2 | 4,7 |
Габаритные и присоединительные размеры
| Размеры, мм, не более | Ду =15 мм | Ду =20 мм | Ду = 25 мм | Ду =32 мм | Ду =40 мм |
|---|---|---|---|---|---|
| Общая длина, L | 190 | 230 | 400 | 400 | 438 |
| Длина без присоединителей, I | 110 | 130 | 260 | 260 | 300 |
| Общая высота, H | 75 | 75 | 110 | 110 | 110 |
| Высота, h | 20 | 20 | 40 | 40 | 40 |
| Ширина | 70 | 70 | 93 | 93 | 93 |
| Присоединительная резьба G¢ резьба G | ¾»(1″)½»(¾») | 1″ ¾» | 1″(¼»)1″ | 1″(½»)1″(¼») | 2″ 1″(½») |
| Масса, кг, не более | 0,5 | 0,6 | 2,2 | 4,2 | 4,7 |
Конструкция счетчика воды крыльчатого ВСГ (Ду=15,20 мм)
- корпус
- ось крыльчатки
- подшипник крыльчатки
- крыльчатка
- плита
- фильтр
- уплотнительное кольцо
- регулировочная плита
- магнитная полумуфта
- плата верхняя
- корпус счетного механизма
- счетный механизм
- защитное кольцо
- разъемное кольцо
- пломба
- гайка накидная
- прокладка
- ниппель
Конструкция счетчика воды крыльчатого ВСГ (Ду=25,40 мм)
- плата верхняя
- крыльчатка
- ось крыльчатки
- подшипник крыльчатки
- плата нижняя
- винт
- предохранительный винт
- регулировочный винт
- уплотнительное кольцо
- прижимное кольцо
- уплотнительное кольцо
- уплотнительное кольцо
- счетный механизм
- корпус счетного механизма
- уплотнительное кольцо
- защитное кольцо
- разъемное кольцо
- подвижное кольцо
- корпус фильтра
- фильтр
- уплотнительное кольцо
- ниппель
- гайка накидная
- прокладка
Главная страница→Продукция→1. Расход→1.3. Счетчики воды→1.3.1. Коммунальные водосчетчики→ ВСГ, ВСГд
ВСГ, ВСГд Счетчики воды (Ду15, 20, 25, 32, 40)
ВСГ счетчики горячей воды применяются для коммерческого учета потребления воды в квартирах и офисах, а также в качестве коллективных приборов учета воды в многоквартирных домах и промышленных зданиях.
Счетчики ВСГ, ВСГд крыльчатые сухоходные с диаметрами условного прохода (Dy) от 15 до 40мм, изготовленные по ТУ 4213-200-18151455-2001, предназначены для измерения объема сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 2874-82, протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения при давлении до 1,6 МПа (16 кгс/см2).
Счетчики воды ВСГ-15, ВСГ-20, ВСГд-15, ВСГд-20 работают в диапазоне температур от +5 до +90°С, счетчики ВСГ-25, ВСГ-32, ВСГ-40 от +5 до +150°С.
Модели счетчиков воды ВСГ, ВСГд: ВСГ-15, ВСГ-20, ВСГ-25, ВСГ-32, ВСГ-40, ВСГд-15, ВСГд-20, ВСГд-25, ВСГд-32, ВСГд-40
Объем воды, измеренный счетчиком ВСГ, определяют по показаниям роликового и стрелочных указателей. Роликовый указатель («окошечки») показывает измеренный объем в целых м3, стрелочные указатели — доли м3.
Технические характеристики счетчиков воды ВСГ, ВСГд
| Наименование основных технических характеристик | Норма для счетчиков с Dу, мм | ||||||
| 15 | 15 | 15 | 20 | 25 | 32 | 40 | |
| 1. Расход воды, м3 /час, в том числе для счетчиков ВСГ, ВСГд в диапазоне температур | +5…+95 °C | +5… +150 °C | |||||
| наименьший Класс А / Qmin Класс В | 0.024 0.012 | 0.04 0.02 | 0,06 0,03 | 0,1 0,05 | 0,14 | 0,24 | 0,3 |
| Переходный Класс А / Qt Класс В | 0.06 0.048 | 0.1 0.08 | 0,15 0,12 | 0,25 0,2 | 0,35 | 0,6 | 1 |
| эксплуатационный Qэ класс А и класс В | 0.36 | 0.6 | 0,9 | 1,5 | 2,1 | 3,6 | 6 |
| номинальный Qnom класс А и класс В | 0.6 | 1 | 1.5 | 2,5 | 3,5 | 6 | 10 |
| наибольший Qmax класс А и класс В | 1.2 | 2 | 3 | 5 | 7 | 12 | 20 |
| порог чувствительности | 0,006 | 0,01 | 0,01 | 0,02 | 0,05 | 0,1 | 0,1 |
| Потеря давления для счетчика Dу=15, 20, 25, 32, 40 мм при наибольшем расходе не превышает 0,1 МПа (1,0 кгс/см2) | |||||||
| Цена одного импульса, л/имп. для, ВСГд | 1 | 10 | 100 | ||||
| Цена одного импульса, л/имп .для ВСГд по заказу | 10 | — | 10 | ||||
| 2. Наибольшее количество воды 1000х м3.измеряемое счетчиками ВСГ, ВСГд | |||||||
| -за сутки | 0.0144 | 0.024 | 0,038 | 0,063 | 0,089 | 0,15 | 0,25 |
| -за месяц | 0.426 | 0.714 | 1,125 | 1,875 | 2,625 | 4,5 | 7,5 |
| 3. Максимальное значение роликового счетного механизма, счетчиков ВСГ, м3. | 99 999 | 999 999 | |||||
| 4. Наименьшая цена деления м3 , счетчиков ВСГ. | 0.00005 | 0,0005 | |||||
| 5. Присоединение к трубопроводу | резьбовое | ||||||
| 3/4″ | 3/4″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
| 6. Габаритные размеры в мм, (не более) | |||||||
| — длина | 110 | 110 | 110 | 130 | 260 | 260 | 300 |
| -высота | 75 | 75 | 75 | 75 | 110 | 110 | 110 |
| -высота* | 80 | 80 | 80 | 80 | 123 | 125 | 125 |
| -ширина | 70 | 70 | 70 | 70 | 93 | 93 | 93 |
| 7. Масса, кг, не более | 0,5 | 0,5 | 0,5 | 0,6 | 2,2 | 4,2 | 4,7 |
* — высота счетчика воды типа ВСГд.
Технические характеристики магнитоуправляемого контакта:
— максимальное коммутирующее напряжение, В -50;
— максимальный коммутирующий ток через контакт, мА -100;
— частота замыкания контакта, Гц, не более — 1.
Пределы допускаемой относительной погрешности водосчетчиков не должны превышать:
+ 5 % в диапазоне расходов питания от Gmin до Gt ;
+ 2 % в диапазоне расходов от Gt до Gmax включительно.
Средний срок службы — не менее 12 лет.
Дистанционный выходной сигнал счётчика — числоимпульсный код (с ценой деления по п.1.3 таблицы) с параметрами импульсов:
— амплитуда напряжения импульсов, 3 — 3,6 В;
— полярность — положительная.
Указанные параметры обеспечиваются при питании водосчётчика от источника постоянного тока с напряжением 3,65 В.
Пределы допускаемой относительной погрешности водосчетчиков не должны превышать:
+ 5 % в диапазоне расходов питания от Gmin до Gt ;
+ 2 % в диапазоне расходов от Gt до Gmax включительно.
Пределы допускаемой относительной погрешности измерительных преобразователей турбинных водосчетчиков для Dу 50; 65; 80; 100; 125; 150; 200; 250 не должны превышать:
+4 % в диапазоне расходов Gmin до Gt ;
+ 1,5 % в диапазоне расходов от Gt до G мах (включительно).
Средний срок службы — не менее 12 лет.
Руководство по эксплуатации – счетчики воды ВСГ, ВСГд
Распечатать страницу
Заказать онлайн
Главная страница→Продукция→4. Расход→4.1. Расходомеры жидкости→4.1.2. Тахометрические расходомеры-счетчики→ ВСГ, ВСГд счетчики горячей воды
ВСГ — счетчики горячей воды с возможностью установки радионакладки AT-WMBUS-08 для дистанционного считывания показаний по радиоканалу, как во время первой установки, так и в ходе эксплуатации;
ВСГд — счетчики горячей воды с импульсным выходом(геркон), с возможностью дистанционной передачи информации.
Счетчики ВСГ, ВСГд крыльчатые сухоходные с диаметрами условного прохода (Dy) от 15 до 40мм, изготовленные по ТУ 4213-200-18151455-2001, предназначены для измерения объема сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 2874-82, протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения при давлении до 1,6 МПа (16 кгс/см2).
Счетчики воды ВСГ-15, ВСГ-20, ВСГд-15, ВСГд-20 работают в диапазоне температур от +5 до +90°С, счетчики ВСГ-25, ВСГ-32, ВСГ-40 — от +5 до +150°С.
Объем воды, измеренный счетчиком ВСГ(д), определяют по показаниям роликового и стрелочных указателей. Роликовый указатель («окошечки») показывает измеренный объем в целых м3, стрелочные указатели — доли м3.
Стоимость счетчика воды ВСГ, ВСГд зависит от ДУ (ВСГ-, ВСГд-15…-40), общего объема заказа и других ценообразующих факторов (см. форму заказа счетчика воды ВСГ, ВСГд, как выбрать (опросный лист), заказать, купить).Цена счетчика воды ВСГ (ВСГд) — от 810 руб. Цена водосчетчика ВСГ указана без НДС, конкретные условия и цены, как заказать (купить), а также наличие на складе счетчиков воды ВСГ и ВСГд (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
См. также счетчики холодной воды ВСХ, ВСХд с Ду 15…40мм, квартирные и промышленные (общедомовые).
Основные преимущества счетчиков горячей воды ВСГ, ВСГд (водосчетчиков):
Технические характеристики счетчиков горячей воды ВСГ, ВСГд
| Наименование основных технических характеристик (параметров) водосчетчиков | Норма для счетчиков с Ду, мм | ||||||
| 15 | 15 | 15 | 20 | 25 | 32 | 40 | |
| 1. Расход воды, м3 /час, в том числе для счетчиков ВСГ, ВСГд в диапазоне температур | +5…+95 °C | +5… +150 °C | |||||
| наименьший Класс А / Qmin Класс В | 0.024 0.012 | 0.04 0.02 | 0,06 0,03 | 0,1 0,05 | 0,14 | 0,24 | 0,3 |
| Переходный Класс А / Qt Класс В | 0.06 0.048 | 0.1 0.08 | 0,15 0,12 | 0,25 0,2 | 0,35 | 0,6 | 1 |
| эксплуатационный Qэ класс А и класс В | 0.36 | 0.6 | 0,9 | 1,5 | 2,1 | 3,6 | 6 |
| номинальный Qnom класс А и класс В | 0.6 | 1 | 1.5 | 2,5 | 3,5 | 6 | 10 |
| наибольший Qmax класс А и класс В | 1.2 | 2 | 3 | 5 | 7 | 12 | 20 |
| порог чувствительности | 0,006 | 0,01 | 0,01 | 0,02 | 0,05 | 0,1 | 0,1 |
| Потеря давления для счетчика Dу=15, 20, 25, 32, 40 мм при наибольшем расходе не превышает 0,1 МПа (1,0 кгс/см2) | |||||||
| Цена одного импульса, л/имп. для, ВСГд | 1 | 10 | 100 | ||||
| Цена одного импульса, л/имп .для ВСГд по заказу | 10 | — | 10 | ||||
| 2. Наибольшее количество воды 1000х м3.измеряемое счетчиками ВСГ, ВСГд | |||||||
| -за сутки | 0.0144 | 0.024 | 0,038 | 0,063 | 0,089 | 0,15 | 0,25 |
| -за месяц | 0.426 | 0.714 | 1,125 | 1,875 | 2,625 | 4,5 | 7,5 |
| 3. Максимальное значение роликового счетного механизма, счетчиков ВСГ, м3. | 99 999 | 999 999 | |||||
| 4. Наименьшая цена деления м3 , счетчиков ВСГ. | 0.00005 | 0,0005 | |||||
| 5. Присоединение к трубопроводу | резьбовое | ||||||
| 3/4″ | 3/4″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
| 6. Габаритные размеры водосчетчиков ВСГ, ВСГд в мм, (не более) | |||||||
| — длина | 110 | 110 | 110 | 130 | 260 | 260 | 300 |
| -высота | 75 | 75 | 75 | 75 | 110 | 110 | 110 |
| -высота* | 80 | 80 | 80 | 80 | 123 | 125 | 125 |
| -ширина | 70 | 70 | 70 | 70 | 93 | 93 | 93 |
| 7. Масса, кг, не более | 0,5 | 0,5 | 0,5 | 0,6 | 2,2 | 4,2 | 4,7 |
* — высота счетчика воды типа ВСГд.
Технические характеристики магнитоуправляемого контакта водосчетчиков ВСГд:
— максимальное коммутирующее напряжение, В -50;
— максимальный коммутирующий ток через контакт, мА -100;
— частота замыкания контакта, Гц, не более — 1.
Пределы допускаемой относительной погрешности водосчетчиков не должны превышать:
+ 5 % в диапазоне расходов питания от Gmin до Gt ;
+ 2 % в диапазоне расходов от Gt до Gmax включительно.
Средний срок службы — не менее 12 лет.
Дистанционный выходной сигнал счётчика — числоимпульсный код (с ценой деления по п.1.3 таблицы) с параметрами импульсов:
— амплитуда напряжения импульсов, 3 — 3,6 В;
— полярность — положительная.
Указанные параметры обеспечиваются при питании водосчётчика от источника постоянного тока с напряжением 3,65 В.
Пределы допускаемой относительной погрешности водосчетчиков не должны превышать:
+ 5 % в диапазоне расходов питания от Gmin до Gt ;
+ 2 % в диапазоне расходов от Gt до Gmax включительно.
Пределы допускаемой относительной погрешности измерительных преобразователей турбинных водосчетчиков для Dу 50; 65; 80; 100; 125; 150; 200; 250 не должны превышать:
+4 % в диапазоне расходов Gmin до Gt ;
+ 1,5 % в диапазоне расходов от Gt до G мах (включительно).
Средний срок службы — не менее 12 лет.
Габаритные и монтажно-присоединительные размеры квартирных счетчиков воды ВСГ, ВСГд (Ду 15, 20)
Габаритные размеры счетчиков воды ВСГ, ВСГд, Ду 15, 20
| Габаритные размеры счетчиков ВСГ, ВСГд, не более | DN (Ду) | 15 | 20 |
|---|---|---|---|
| G | дюйм | 3/4 | 1 |
| L | мм | 110 (80) | 130 |
| H | мм | 80 | 123 |
| D | мм | 80 | 80 |
С целью корректного подбора исполнения счетчика воды ВСГ, ВСГд с учетом требований конкретного потребителя при оформлении заказа следует заполнить опросный лист.
Скачать опросные листы на квартирные и общедомовые счетчики воды ВСГ (ВСГд) можно по следующим ссылкам:
— schetchiki-vody-oprosnyj-list . — опросный лист на квартирный счетчик холодной воды ВСГ, ВСГд (ВСГ-15, ВСГд-15, ВСГ-20, ВСГд-20); — schetchiki-vody-obschedomovye-oprosnyj-list. — опросный лист на общедомовой счетчик холодной воды ВСГ, ВСГд (Ду 25, 32, 40).
Заполненный опросный лист просим присылать вместе с заявкой на приобретение (подбор) счетчика воды на электронную почту отдела продаж, указанную в разделе сайта Контакты.
В случае возникновения затруднений при заполнении опросного листа, а также по любым другим вопросам просим обращаться в отдел продаж по соответствующим телефонам либо электронной почте.
;Также по отдельному заказу может быть поставлено дополнительное оборудование и КМЧ для тахометрических водосчетчиков — краны шаровые, фильтры сетчатые, редуктор давления и т.д. (см. ниже по тексту подробную информацию о дополнительном оборудовании для счетчиков воды).
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на крыльчатые водосчетчики ВСГ-Д, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды
КМЧ и дополнительное оборудование к тахометрическим водосчетчикам
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20); — домовые счетчики (общедомовые турбинные Ду25,32,40,40);;см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста: — комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием); — кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь); — фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной); — редуктор давления (с манометром или без); — дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.
Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию: помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:
Присоединительная арматура: — Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич». (ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора): — Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.) — Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода — Проставки (габаритные имитаторы, монтажные вставки) — Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы) Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).
Дополнительное оборудование узлов учета расхода (УУР): — Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники — Шкафы монтажные — КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления. — Оборудование и системы для диспетчеризации Переферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование. Кабель (электропитания и связи(сигнальный).
Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)
Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).
При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:
а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);
в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.
г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
Разрешительная и техническая документация на водосчетчики ВСГ, ВСГд
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации водосчетчиков ВСГ, ВСГд, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).
Copyright © ТЕПЛОПРИБОР.рф 2015-2019 все права защищены, текст зашифрован, копирование отслеживается и преследуется; авт./ред.-ФМВ, ред. ПОМ; соавторы ТВМ ск10, ДЕК/ОРН, КЦ-М15/П0. ГК Теплоприбор — производство и продажа КИПиА: Приборы измерения и контроля расхода / Расходомеры жидкости / Тахометрические счетчики холодной, горячей воды и универсальные (+5+90С): квартирные/бытовые (крыльчатые Ду15, Ду20) и общедомовые/промышленные водосчетчики с Ду более 25мм — ВСГ-15…-40, ВСГд-15…-40, ВСТ-15…-40, ПУЛЬСАР-М, СТВУ, СТВХ СТРИМ, СТВК-1, ВСХНК, ВСХКНд и др. См. техописание/характеристики ВС, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) счетчик воды ВСГ, ВСГд по цене производителя в наличии со склада в Москве (или уточнить срок изготовления). Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы и системы контроля расхода.
Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.
Вернуться в начало страницы.
Цена: от 810 руб.
Наличие на складе: В наличии*
Срок поставки: 5-10 раб. дней
Форму «Заказать онлайн» см. ниже Краткие технические характеристики крыльчатых сухоходных счетчиков воды ВСГ, ВСГд — для горячей воды, квартирные и общедомовые, классы А и В, диаметр условного прохода Ду 15, 20, 25, 32, 40мм, расход 0,012…20м³/ч, температура измеряемой среды Тис 5…+150 °С (для ГВС), c с возможностью установки радионакладки либо с импульсным выходом.
Все цены на тахометрические счетчики воды (ВСГ, ВСГд, ВСХ, ВСХд, ВСТ, Пульсар-М, СТВУ и другие водосчетчики-расходомеры воды) указаны в рублях (см. общий прайс-лист) без учета налога НДС, стоимости дополнительного оборудования, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на мелко оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).
Распечатать страницу
Заказать онлайн
Цены Валюта USDRUBEUR
| Диаметр | Цена, с НДС | В корзину |
| Ду15 | 1 015 руб. |
Цена актуальна на 20.01.2020 г.
Характеристики
Сертификаты
Паспорт на счетчики воды Тепловодомер ВСГ, ВСГД, ВСХ, ВСХД, ВСТТехническая информация на счетчики воды Тепловодомер ВСГ, ВСГД, ВСТ, ВСХ, ВСХДСертификат об утверждении типа на счетчики воды Тепловодомер ВСХ, ВСХД, ВСГ, ВСГД, ВСТ
Аналоги других брендов
| Модель | Диаметр | Дороже / Дешевле |
| Тепловодомер (ВСХд), Россия | 15 — 20 мм | 51.1 % |
| Тепловодомер (ВСТ), Россия | 15 — 20 мм | 223.28 % |
| Тепловодомер (ВСГд), Россия | 15 — 20 мм | 51.1 % |
| ПК ПРИБОР (Декаст Метроник) (ВКМ «Росич» ДГ), Россия | 15 — 25 мм | 123.05 % |
| ПК ПРИБОР (Декаст Метроник) (ВКМ «Росич»), Россия | 15 — 32 мм | 73.76 % |
| ПК ПРИБОР (Декаст Метроник) (ВСКМ-15 ДГ), Россия | 15 — 15 мм | 27.36 % |
| ПК ПРИБОР (Декаст Метроник) (ОСВХ «Нептун» МИД), Россия | 15 — 32 мм | 97.91 % |
| ПК ПРИБОР (Декаст Метроник) (ВКМ «Росич» mini S), Россия | 15 — 20 мм | 19.16 % |
| ПК ПРИБОР (Декаст Метроник) (ВСКМ-15 в компл.), Россия | 15 — 15 мм | 44.9 % |
| ПК ПРИБОР (Декаст Метроник) (ОСВУ-15 без компл.), Россия | 15 — 15 мм | 53.97 % |
| Тепловодомер (ВСГ в компл.), Россия | 15 — 20 мм | 14.04 % |
| Тепловодомер (ВСХ в компл.), Россия | 15 — 20 мм | 14.04 % |
| Водоприбор (СГ-15 без компл.), Россия | 15 — 15 мм | 1.83 % |
| Водоприбор (Сги без компл.), Россия | 15 — 15 мм | 40.85 % |
| Водоприбор (СХ-15 без компл.), Россия | 15 — 15 мм | 1.83 % |
| Водоприбор (Схи без компл.), Россия | 15 — 15 мм | 37.3 % |
| Метер (СВУ-15 без компл.), Россия | 15 — 15 мм | 51.01 % |
| Итэлма (WFW20 в компл.), Россия | 15 — 15 мм | 0.95 % |
| Итэлма (WFW24), Россия | 15 — 15 мм | 19.06 % |
| Итэлма (WFK20 без компл.), Россия | 15 — 15 мм | 16.42 % |
| Итэлма (WFK24), Россия | 15 — 15 мм | 7.63 % |
| Тепловодохран (Пульсар М импульсный для ХВС без компл.), Россия | 15 — 50 мм | 347.77 % |
| Тепловодохран (Пульсар М для ХВС без компл.), Россия | 15 — 50 мм | 168.98 % |
| Тепловодохран (Пульсар М импульсный для ГВС без компл.), Россия | 15 — 50 мм | 347.77 % |
| Тепловодохран (Пульсар), Россия | 15 — 20 мм | 20.85 % |
| Тепловодохран (Пульсар М для ГВС без компл.), Россия | 15 — 50 мм | 168.98 % |
| Тепловодохран (Пульсар), Россия | 15 — 20 мм | 36.13 % |
| Тепловодомер (ВСХ без компл.), Россия | 15 — 15 мм | 0.06 % |
| Водоприбор (СГ-15 в компл.), Россия | 15 — 15 мм | 16.6 % |
| Водоприбор (Сги в компл.), Россия | 15 — 15 мм | 63.61 % |
| Водоприбор (СХ-15 в компл.), Россия | 15 — 15 мм | 16.6 % |
| Водоприбор (Схи в компл.), Россия | 15 — 15 мм | 63.61 % |
| Метер (СВУ-15 в компл.), Россия | 15 — 15 мм | 37.31 % |
| ПК ПРИБОР (Декаст Метроник) (ОСВУ-15 в компл.), Россия | 15 — 15 мм | 45 % |
| Итэлма (WFW20 без компл.), Россия | 15 — 15 мм | 16.42 % |
| Итэлма (WFK20 в компл.), Россия | 15 — 15 мм | 0.95 % |
| Тепловодохран (Пульсар RS485), Россия | 15 — 15 мм | 251.47 % |
| ПК ПРИБОР (Декаст Метроник) (ВСКМ-15 встроен обратный клапан), Россия | 15 — 15 мм | 44.12 % |
| ПК ПРИБОР (Декаст Метроник) (ОСВУ-15 встроен обратный клапан), Россия | 15 — 15 мм | 46.38 % |
Описание Тепловодомер ВСГ
|
Размеры, мм |
Ду 15 |
Ду 20 |
Ду 25 |
Ду 32 |
Ду 40 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| Маркировка | ВСТ, ВСХд, ВСГд | ВСХ, ВСГ | ВСТ, ВСХд, ВСГд | ВСХ, ВСГ | ВСТ, ВСХд | ВСХ, ВСГ | ВСТ, ВСХд | ВСХ, ВСГ | ВСТ, ВСХд | ВСХ, ВСГ |
| Общая длина, I | 190 | 190 | 230 | 230 | 400 | 400 | 400 | 400 | 438 | 438 |
| Длина без присоединителей, L | 110 | 110 | 130 | 130 | 260 | 260 | 260 | 260 | 300 | 300 |
| Общая высота, Н | 80 | 75 | 80 | 75 | 123 | 110 | 125 | 110 | 125 | 110 |
| Высота, h | 20 | 20 | 20 | 20 | 40 | 40 | 40 | 40 | 40 | 40 |
| Ширина | 70 | 70 | 70 | 70 | 93 | 93 | 93 | 93 | 93 | 93 |
| G` | 3/4″ (1″) | 3/4″ (1″) | 1″ | 1″ | 1″ (1/4″) | 1″ (1/4″) | 1″ (1/2″) | 1″ (1/2″) | 2″ | 2″ |
| G | 1/2″ (3/4″) | 1/2″ (3/4″) | 3/4″ | 3/4″ | 1″ | 1″ | 1″ (1/4″) | 1″ (1/4″) | 1″ (1/2″) | 1″ (1/2″) |
| Масса, кг., не более | 0,5 | 0,5 | 0,6 | 0,6 | 2,2 | 2,2 | 4,2 | 4,2 | 4,7 | 4,7 |
Используемые источники:
- https://pouchetu.ru/vodyanoj/vsh-i-vsg-15
- https://schetchiki-vody.vgs.ru/vsg/
- http://xn--90anlhdbcfdd.xn--80adxhks/catalog/vsg-vsgd/
- http://xn--90ahjlpcccjdm.xn--p1ai/catalog/vsg/
- https://dn.ru/kipia/schetchik_vody/rezbovoi/teplovodomer/vsg-bk
