Занимаясь постройкой собственного дома, необходимо позаботиться о выборе для него отопления. В современных условиях производители предлагают множество решений, которые способны повысить эффективность этого процесса. Некоторые технологии предполагают модернизацию газовых систем отопления, а есть варианты менее популярные в нашей стране, но успешно внедряемые за ее пределами.
К одному из таких способов обогрева домов относятся системы воздушного отопления. Лидерами по внедрению подобной аппаратуры являются страны североамериканского континента. Там частные домовладения в большинстве случаев оснащены именно этим типом отопительных установок.
Для воздушной системы отопления характерны режимы терморегуляции, при которых доведенный до необходимой температуры воздух (разогретый либо охлажденный) подается по разветвленным в помещении каналам непосредственно в каждую комнату.
Данный вариант компоновки имеет определенные преимущества перед классическими радиаторными системами обогрева:
- в конструкции не используется промежуточный теплоноситель (вода или антифриз), что существенно облегчает обслуживание, потребность в контроле необходимого объема воды либо наличии завоздушивания системы;
- присутствует возможность зонированного обогрева помещений с индивидуальными температурными режимами для каждого помещения в зависимости от текущей ситуации;
- в схеме системы воздушного отопления отсутствуют радиаторы, что позволяет рационально использовать пространство и повышает безопасность комнат для маленьких детей;
- общий коэффициент теплоотдачи является относительно высоким, при этом минимизированы затраты на теплогенерацию;
- в систему встроена дополнительная электронная фильтрация воздуха, обеспечивающая защиту от распространения пыли и вредных микроорганизмов.
Зарекомендовавшими себя на этом рынке являются такие мировые бренды, как «GOODMAN», «RUUD», «RHEEM». Они имеют разветвленную сеть представительств даже в нашей стране.
ВИДЕО: Особенности конвекционного типа обогрева
Основными конкурентами для систем воздушного отопления частного дома являются системы с жидким теплоносителем. Поэтому уместно их сравнивать по основным параметрам:
- Минимальная инертность позволяет выходить аппаратуре в рабочий режим за считанные минуты. Так как происходит быстрая циркуляция воздуха, то обогреть помещение также удается за 10-20 минут, в зависимости от его объема.
- Так как система не имеет жидкости в разветвленных магистралях, то даже при значительном понижении температуры не происходит какого-либо перемерзания системы.
- Максимальная степень автоматизации позволяет генерировать именно столько тепловой энергии, сколько нужно для выхода в заданный режим, снижая потери и гибко реагируя на текущую потребность.
Срок эффективной службы воздушного отопления дома по канадской методике составляет до 40 лет. При этом можно монтировать в качестве дополнения установку, занимающуюся увлажнением воздуха.
Организация воздушного отопления в двухэтажном доме
Главным элементом в цепи является нагреватель воздуха. Он оснащен вентилятором, нагнетающим воздушные потоки для транспортировки их к месту применения. Струя проходит сквозь установленный фильтр. Теплогенератором могут выступать такие элементы:
- газовая горелка;
- электрический ТЭН;
- топка твердотопливного котла.
Использовать теплогенераторы для воздушного отопления на твердом топливе уместно в регионах, где этот тип топлива является широко распространенным.
Забор внутреннего воздуха осуществляется сквозь вмонтированные каналы, по которым он отправляется через фильтр к теплообменнику, где происходит передача тепловой энергии поступившим потокам. Внутренний нагретый воздух получает небольшую порцию наружного свежего воздуха, таким образом обеспечивается приток чистого кислорода в комнату.
Внешний забор воздуха установлен по периметру здания в районе окон или дверей, где происходит наибольшая теплопотеря. Процедура является цикличной, позволяя добиться нужной температуры на термостате. Все управление системой ведется через термостат, который можно запрограммировать на различные режимы, например, лето/зима, вариативность по времени суток и дням недели.
В теплое время года вся система быстро перенастраивается на режим охлаждения. Циркуляция воздуха проводится не через обогревательные элементы, а через хладагенты.
С этой статьей читают: Альтернатива газовому отоплению
Существует несколько популярных систем, использующих разнообразные принципы работы. Наиболее популярными из них являются прямоточная и рециркуляционная система обогрева. Разберемся в их устройстве.
Для прямоточной системы необходимо отдельное помещение в цокольном этаже или подвале. Разогрев воздуха осуществляется посредством сжигания каменного угля либо дров. Далее он перемещается благодаря естественному процессу в верхние полости, расположенные за отверстием в полу или в стенах. Далее осуществляется его выход наружу. При этом он успевает отдать тепловую энергию элементам здания – полу и стенам. Данный вид обладает меньшим КПД, поэтому используется гораздо реже, хотя стоит дешевле остальных.
Рециркуляционные системы воздушного обогрева в большинстве случаев используют для обогрева воздуха газовые горелки в комплекте с большим числом фильтров. Разогретый воздух проходит по всем каналам и попадает в верхнюю область здания, где, остывая, опускается и вместе замещающими его объемами нового воздуха циркулирует в системе. В процессе можно полагаться на естественную циркуляцию за счет температурного расширения. Однако, более эффективно применять принудительное перемещение воздуха за счет установки вентиляторов.
Это различные комбинации воздушно-водяных или масляных схем отопления помещений, которые предлагаются в большинстве случаев для нескольких, соединенных между собой единой воздушной магистралью. Принцип работы заключается в том, что теплоноситель поступает от котельной по всем помещениям, а в качестве теплоотдающего элемента используется очень мощный радиатор.
Пример организации с частичным притоком свежего воздуха
Эти принципы работы опробованы в крупных промышленных помещениях в нашей стране, но также они являются перспективными для внедрения в бытовых условиях частных домостроений.
С этой статьей читают: Какое отопление лучше для частного дома
И хотя на сегодняшний день только в России работает несколько тысяч компаний по установке и монтажу воздушного отопления, его несложно собрать собственноручно.
Первое и основное – выбрать теплогенератор, который будет продуцировать тепло в дом. Марка теплогенератора и его мощность зависят от площади дома или квартиры, где будет монтироваться такая система.
Что еще понадобится для монтажа системы:
- гибкий воздуховод – специальная оцинкованная труба, по которой будет циркулировать горячий воздух;
- тройники для соединения труб и создания полноценной воздушной магистрали;
- решетки для подачи горячего и забора охлажденного воздуха;
- алюминиевый скотч для обеспечения герметичности соединения воздушной магистрали;
- нож и монтажные крепежи.
Разновидности воздуховодов
Рекомендации по возведению
- Идеальный вариант, когда вентиляционные каналы проектируются еще на стадии строительства дома, для чего в стенах или перекрытиях монтируются специальные ниши, размер которых достаточен для расположения воздуховода.
- При монтаже отопления в уже построенном доме понадобится возводить фальш-стены или подвесные потолки, которые смогут замаскировать массивные трубы.
В целом это удобная и перспективная система отопления, при которой затрачивается минимум средств на обогрев. Есть некоторые нюансы по обустройству и монтажу, но это действительно тонкости, которые по сравнению с обвязкой котла и монтажом радиаторов кажутся незначительными.
ВИДЕО: Экономичное воздушное отопление частного дома
<xml><w><w>Normal<w>MicrosoftInternetExplorer4</w></w></w></xml>Как более дешевая альтернатива водяному и электрическому отоплению набирает популярность воздушная система отопления по канадской методике. В роли теплоносителя выступает теплый воздух, который с помощью системы воздуховодов равномерно распределяется по всему дому. Особенность канадской методики — совмещение обогрева с вентиляцией, а также возможностью очистки, увлажнения и охлаждения воздуха (в летний период).
Наиболее актуален такой способ обогрева для каркасных домов. Небольшая толщина стен, по сравнению с кирпичным строением, не дает такому дому долго удерживать полученное от радиаторов тепло. А воздушное отопление создает и поддерживает необходимый микроклимат с высоким КПД при наименьших затратах.
Содержание
Устройство системы
Идеальный вариант – это проектирование системы одновременно с разработкой проекта всего дома. На этом этапе требуется тесное сотрудничество специалистов по отоплению и вентиляции с архитекторами. Составляется подробная схема распределения воздуховодов, рассчитывается их оптимальная площадь поперечного сечения.
Внимание! Обязателен предварительный расчет теплопотерь дома для выбора теплогенератора необходимого типа и мощности, расчетов кратности воздухообмена, скорости воздушного потока и прочих инженерных параметров.
Возможна установка системы воздушного отопления и в уже построенное здание. Но в этом случае проблема заключается в незаметной прокладке воздуховодов, что требует дополнительных затрат на изменение интерьера — обустройство подвесных потолков и других дизайнерских решений.
Состав оборудования
Основное оборудование находится в котельной с площадью от 1,5 кв. м и минимальной высотой потолка около 2 м. Более правильно было бы назвать его оборудованием для централизованной системы обработки воздуха, так как кроме обогрева оно выполняет еще ряд функций. Для организации такой системы понадобится:
- Газовый воздухонагреватель, ее «сердце» и непосредственный источник тепла;
- Теплообменник, в нем происходит подогрев проходящего воздуха до заданной температуры и отделение продуктов горения;
- Система воздуховодов, по которой нагретый воздух подается в помещения. Виды воздуховодов отличаются по типу и материалу. Они бывают с круглым и прямоугольным сечением, гибкие (флексы) и жесткие. Предпочтительнее в плане экономии пространства и надежности — прямоугольные воздуховоды из оцинкованной стали;
- Вентиляционные решетки (напольные, настенные и потолочные), через них происходит подача нагретого воздуха в помещение и забор охлажденного воздуха. С помощью решеток можно регулировать мощность подаваемого воздушного потока;
- Вентилятор, выполняющий функцию нагнетания воздуха в теплогенератор;
- Фильтр, увлажнитель и другие устройства для улучшения качества воздуха;
- Центральный кондиционер, обеспечивающий через сеть воздуховодов комфортную температуру в летний период;
- Устройства автоматического контроля системы, которые регулируют работу всех узлов в заданном режиме, и отключают систему в случае аварийной ситуации. Это термостат, датчик влажности, датчики контроля исправной работы теплогенератора.
Схема работы
Рассмотрим подробно алгоритм работы системы.
Холодный воздух нагнетается в теплогенератор, где он подогревается, очищается, увлажняется и по воздуховодам подается в помещения. Так как по законам физики теплый воздух поднимается вверх, то целесообразнее устанавливать решетки подающего воздуховода в нижней части комнат.
Теплый воздух равномерно распределяется по помещениям, перемешивается с холодным и создает необходимый микроклимат. Затем, по мере остывания до заданной на термостате температуры, происходит забор холодного воздуха в возвратный воздуховод. И дальнейшая его передача в теплогенератор для подогрева. Таким образом, поддерживается постоянная циркуляция воздуха в помещении.
Система вентиляции
Различные режимы работы системы позволяют регулировать приток холодного воздуха с улицы. Они могут быть с полной и частичной рециркуляцией. В случае частичной рециркуляции охлажденный воздух из помещения смешивается в теплогенераторе с приточным воздухом с улицы, и этот режим предпочтительнее. А при полной рециркуляции – приток с улицы отсутствует и выполняется замкнутый цикл.
Система вентиляции может быть выполнена в виде подсоса на основе баланса – при включении любого вытяжного устройства в доме автоматически включается приток воздуха с улицы. Какое количество воздуха ушло через вытяжку, такое же и подкачивается в помещение.
Термостат и датчик влажности
Необходимая температура воздуха задается на термостате, который может работать как в ручном режиме, так и по программе. Использование программы позволяет установить несколько температурных режимов в течение суток, что интересно с экономической точки зрения. Это основной датчик для запуска системы обогрева, а в летний период — охлаждения.
Еще одна функция термостата – управление вентиляцией. Он позволяет выставить режим автоматической работы вентиляции (по команде термостата) или постоянный режим, при котором рециркуляция воздуха выполняется регулярно.
Дополнительное устройство для улучшения качества подаваемого воздуха — датчик влажности. На нем задается необходимый параметр влажности воздуха, который поддерживается системой с помощью увлажнителя в котельной.
Подогрев воздуха газом
Воздухонагреватель может работать на разных видах топлива, но самый распространенный способ нагрева воздуха – газом. Оборудование оснащено газораспределительной системой, подающей газ и осуществляющей его поджиг. Газ сжигается в камере сгорания теплообменника и отдает ему тепло. Через нагретый теплообменник продувается воздух, нагревается и поступает далее в систему воздуховодов.
Продукты сгорания убираются через дымоход, который выводится на крышу или на стену дома. Во втором случае используется система принудительного дымоудаления — «дымосос».
Плюсы и минусы
Как и любая современная технология – воздушное отопление имеет свои достоинства и недостатки.
Преимущества воздушного отопления:
- КПД такой системы около 90%, что на 25-30% выше, чем у водяного отопления;
- Энергоэффективность, ввиду невысокого энергопотребления основного оборудования и эпизодического характера его включения;
- Экономичность – отсутствие дорогостоящих радиаторов и труб при установке;
- Улучшенный интерьер помещений (все воздуховоды прокладываются незаметно внутри стен и потолков);
- Возможность совмещения обогрева с вентиляцией, тонкой очисткой, увлажнением и кондиционированием (в летний период) воздуха;
- Работа с поддержанием минимальной температуры в период длительного отсутствия;
- Низкая инерционность – через 10-20 минут после включения происходит прогрев помещения;
- Безопасность за счет автоматической блокировки системы в случае аварийных ситуаций.
«Подводные камни» системы:
- Так как воздух подается преимущественно в нижней части помещения, то возможен подъем пыли с поверхности пола вверх. Необходима регулярная влажная уборка для устранения этого недостатка;
- При неправильном расчете системы слышен шум от движения воздуха по воздуховодам, нормальная скорость движения 2-3 м/с;
- С целью увеличения периода эксплуатации системы воздуховоды лучше покупать хорошего качества;
- Сложность инженерных расчетов системы, которые могут выполнять исключительно специалисты по отоплению и вентиляции.
Используя опыт специалистов в этой области можно минимизировать недостатки системы и получить высокоэффективный комплекс по созданию комфорта в вашем доме в течение всего года.
26 сентября 2016 в 16:12Стас Ивинский, REALTY.TUT.BY
Какое бы топливо вы ни сжигали в своем котле, общая схема системы отопления будет одинаковой — котел нагревает воду, которая поступает по трубам к радиаторам. Те в свою очередь нагреваются и обогревают собой воздух и предметы в комнате. Такая система проверена временем и миллионами домовладельцев. Но у нее есть альтернатива — отапливать дом можно воздухом, без воды и радиаторов. И, кстати, в Северной Америке, Канаде именно воздушное отопление применяют в подавляющем большинстве частных домов. Такие системы появляются и в белорусских домах. Разбираемся, как они работают, какие задачи решают и сколько стоят.
Тепло без посредников
Главное отличие воздушного отопления от водяного в том, что в системе отсутствуют посредники — котел прогревает непосредственно воздух, а не воду в металлических радиаторах. Как следствие — затраты на отопление воздухом будут ниже. Еще одно важное преимущество — при оснащении дополнительным оборудованием система будет работать не только на обогрев помещений, но и на кондиционирование и вентиляцию комнат, фильтрацию и увлажнение воздуха.
Простейшая система воздушного отопления состоит из газового воздухонагревателя, воздуховодов, фильтра и специальных решеток, через которые воздух поступает в помещения. Из них воздух по другим (обратным) воздуховодам идет в теплообменник воздухонагревателя. То есть система работает на рециркулируемом воздухе, с небольшой подпиткой наружного. Все подающие решетки имеют регулировку по направлению и расходу воздуха.
Самая важная и дорогая часть системы — воздухонагреватель. По сути, это мощный тепловентилятор — воздух из комнат втягивается по воздуховодам в его корпус со встроенным вентилятором и прогоняется через теплообменник, внутри которого горит газ. Продукты сгорания выводятся на улицу через дымоход. На рынке представлен достаточно широкий перечень оборудования таких марок, как Goodman, Lennox, Rheem, Carier. Все они производятся в США. Сергей Синяк, директор компании «Альтернативные системы комфорта» говорит, что конструктивно они схожи, но каждая марка имеет свои особенности:
— Goodman — наиболее прост в исполнении, значит, и более надежен. Это оборудование представлено на рынке РБ уже около 10 лет. Lennox стали поставлять в прошлом году. Обладает большим функционалом, в нем установлены уже двухступенчатые горелки. Это означает, что воздухонагреватели имеют два уровня тепловой мощности: высокий уровень для холодных зимних дней и низкий уровень для мягких дней. Двухэтапное отопление устраняет резкие перепады температуры, которые возможны при работе одноступенчатого нагрева. Плюс тихая работа, улучшенная фильтрация воздуха и экономия топлива.
Rheem и Carier отличаются от Lennox улучшенными показателями по уровню шума и по показателям КПД.
Если в традиционной системе отопления оборудование можно установить с «запасом» по мощности, то для воздушного отопления такие подходы неприемлемы:
— Требуемая мощность воздухонагревателя определяется только теплотехническим расчетом, — говорит Сергей Синяк. — Сначала суммируются все теплопотери помещений здания. Зная величину теплопотерь, мы подбираем необходимое оборудование. В отличие от водяных систем, просчеты на данном этапе для воздушного отопления крайне чувствительны. Если в водяном отоплении можно заложить запас по мощности 30% и при этом значительного удорожания системы не будет, то для воздушного отопления такой роскоши нет. Увеличение мощности оборудования неизменно влечет за собой увеличение количества воздуховодов, сечения решеток, увеличения диаметров регулировочных клапанов и т.д. В результате стоимость системы резко возрастает.
Элементы системы
Система способна наращиваться по мере необходимости и финансовых возможностей владельца дома.
Важный элемент системы — модуль фильтрации. В воздухе жилых помещений всегда есть пыль, пыльца, споры микроорганизмов и растений, бактерии, перхоть домашних животных, частицы жира и дыма из кухни. И от всего этого воздух надо очистить.
Самый простой механический фильтр улавливает крупные частицы пыли. Электростатический способен очистить воздух от частиц размером до 0,03 мкм. Как опция в электронный фильтр устанавливается дополнительная секция с угольным фильтром. В фильтрационном модуле можно установить еще и бактерицидную лампу для обработки воздуха ультрафиолетом. УФ-свет убивает бактерии, вирусы и другие болезнетворные микроорганизмы.
Для регулирования влажности воздуха (что актуально в зимний период) систему воздушного отопления дополняют увлажнителем.
Для энергоэффективной вентиляции в состав системы воздушного отопления может быть включена еще и приточно-вытяжная установка с пластинчатым рекуператором.
При желании система дополняется и кондиционером. Он состоит из двух блоков: испарительного и конденсаторного. Испарительный блок устанавливается на выходе воздухонагревателя в системе воздушного отопления или в вентиляторный блок. Конденсаторный блок устанавливается снаружи помещения. Циркуляцию воздуха по системе воздуховодов обеспечивает вентилятор воздухонагревателя.
Наиболее простой способ регулирования температуры воздуха в доме предполагает наличие программируемого термостата. Он управляет работой обогревателя, кондиционера и вентиляции. При отсутствии людей в доме поддерживается экономичный режим работы оборудования, а к их приходу, в соответствии с установленным заданием, термостат создает более комфортные условия — включит кондиционер или обогреватель, проветрит дом.
Система также позволяет управлять температурой и влажностью в нескольких зонах внутри здания. Каждая из зон может иметь собственную независимую температурную настройку.
Сети воздуховодов от воздухонагревателя разумнее прокладывать до этапа внутренних отделочных работ в стенах, потолках полах. Разумеется, в каркасном доме это сделать гораздо проще. Как правило, расположение воздуховодов и тип воздухораспределительных устройств проектировщик определяет еще на стадии проектирования коттеджа или при его реконструкции.
Крайне важно, из чего изготовлены воздуховоды. Они передают теплоноситель и влияют на потери тепла при транспортировке, и именно от них зависит, будет ли образовываться шум при работе системы.
Например, на практике доказано, что металлические оцинкованные воздуховоды, хоть и самые дешевые, очень хорошо проводят шум. Следовательно, в жилых домах их использовать не стоит. А вот на производстве, в административном здании — без проблем. Подающие воздуховоды из металла также необходимо термоизолировать.
Гибкие теплоизолированные воздуховоды позволяют построить достаточно дешевую систему. Они прекрасно транспортируют тепло без потерь. К недостаткам применения этих воздуховодов следует отнести большие гидравлические сопротивления, относительно невысокий срок службы, невозможность очистки от пыли, сложность изготовления центральных трасс.
Наилучший материал для изготовления воздуховодов для систем воздушного отопления — плиты на основе минваты Ursaair или Climaver. Единственным его недостатком является высокая стоимость.
«В самый холодный месяц нагорает не больше 250 кубов газа»
Алексей, владелец частного коттеджа недалеко от Минска, одним из первых в Беларуси установил систему воздушного отопления и после четырех лет эксплуатации о своем решении нисколько не жалеет:
— Дом строился по каркасной технологии. Еще до внутренних работ решался вопрос, как его отапливать. Газ к участку не был подведен, и перспективы были довольно туманными. И все же, взвесив все плюсы и минусы, решился на воздушную систему. Нашел специалистов, которые сделали проект и смонтировали все оборудование. После монтажа всех воздуховодов закончил внутреннюю отделку. Для интерьера это несомненный плюс — нет радиаторов и труб. Видимая часть системы — это всего лишь вентиляционные решетки в полу и потолках.
— Сердце системы — воздухонагреватель, или как его по-другому еще называют, газовая печь «Гудман», — рассказывает Алексей. — От котла по всему дому протянуты воздуховоды. Часто спрашивают — не свистит ли, не шумит при подаче в комнаты воздух. Нет, посторонних звуков система не издает. Возможно, если бы система прокладывалась без проекта и серьезных расчетов, то все бы это проявилось. А так гудение котла слышно только в топочной.
Кстати, требования к котельной такие же, как и для помещений с газовым котлом: следует предусмотреть приточно-вытяжную вентиляцию, окно и форточку, а также ввод электропитания с заземлением. Кроме того, должен быть выполнен проект ввода, разводки и подключения магистрального газа. Все разрешения я получил без проблем.
К завершению строительства газ так и не подвели, поэтому некоторое время котел работал на баллонном газе. Одного баллона хватало на 4 дня. К счастью, наш район все же газифицировали, и вот уже четыре года система работает на природном газе.
Самый большой плюс воздушного отопления — быстрый прогрев помещения. Энергия сжигаемого газа сразу передается воздуху. Например, температура в помещении с 16 до 22 градусов поднимается максимум за полчаса.
Еще один важный плюс — существенная экономия газа. В самый холодный январь на отопление 160 м² расходуется всего 250 кубов. В более теплые дни расход еще меньше — 150−200 кубов. Для меня было важно, чтобы работу системы можно было отрегулировать под потребности семьи. Когда нас нет, автоматика поддерживает минимальную температуру, например, 18 градусов. А к нашему приезду дом прогревается до 22 градусов.
В моей системе из всех возможных опций есть только увлажнитель воздуха. Кондиционер устанавливать пока не собираюсь. С фильтрацией воздуха прекрасно справляется электронный фильтр, но думаю дополнительно установить лампы УФ очистки воздуха. Пыли, кстати, в доме нет совершенно.
Обслуживать систему достаточно просто. Из всех забот — лишь промывка фильтра раз в два месяца. Возможно, нужно будет через какое-то время чистить воздуховоды, но этим занимаются специалисты компании, которая устанавливала оборудование. Но пока этого не требуется.
А вот горячую воду мой котел не делает — для этих целей установил газовый котел, который греет воду и отапливает баню. Следовательно, если решитесь на воздушное отопление, будьте готовы дополнительно решать вопрос с подогревом бытовой воды.
Еще нужно учесть, что воздушка не предполагает теплых полов. Поэтому, если у вас напольное покрытие плиточное, то оно будет всегда холодным. Тут или электрические полы под плитку предусмотреть нужно, или от газового котла сделать контур.
Вся система, с проектированием, оборудованием и монтажом, обошлась мне в 12 тысяч долларов. За все время эксплуатации система не дала ни одного повода для расстройства — все работает в штатном режиме. Выскакивала пару раз ошибка на котле, но приезжал специалист и все быстро исправлял.
Воздушное отопление дома – система обогрева, при котором нагретый воздух циркулирует в трубопроводе, равномерно распределяя тепловую энергию по всему зданию. Это более эффективная альтернатива электрическому или водяному способу отопления по канадской технологии. Система воздушного отопления может быть интегрирована с вентиляционной, снабжаясь фильтрующими составляющими, кондиционерами и увлажнителями.
Методика воздушного отопления
Воздух – весьма продуктивный теплоноситель. Самый упрощенный пример системы воздушного отопления – обычный тепловентилятор. Небольшое помещение данный механизм способен прогреть за несколько минут. Но чтобы организовать воздушное отопление загородного дома, требуется использование более серьезного оборудования.
Технология процедуры действия системы обогрева при помощи воздуха состоит в следующем. Теплогенератор греет воздушные массы, которые попадают в помещения здания через систему труб. Здесь воздушные потоки смешиваются с воздушным пространством комнат, тем самым повышая температуру. Остывший воздух устремляется вниз, откуда поступает в специальный трубопровод и по нему вторично направляется в теплогенератор для подогрева.
Данная система отопления частного дома подразумевает применение специально разработанной терморегуляции, при которой воздух сначала греется до необходимой температуры, а потом передает свое тепло в помещение, согревая все объекты вокруг. Разогрев воздушных масс совершается без посредников в виде системы труб и батарей, поэтому здесь нерациональные теплопотери просто отсутствуют.
Подобное отопление, обычно, используется для построек каркасной конструкции, которые обширно распространены в Канаде, откуда и появилось название технологии. Дело в том, что каркасные строения, в отличие от кирпичных зданий, не способны эффективно удерживать тепло от радиаторов, а обогрев при помощи воздуха формирует приемлемый микроклимат с небольшими финансовыми расходами.
Преимущества и недостатки системы
В сравнении с классическим водяным отоплением воздушная система обладает множеством преимуществ. «Сантехник Портал» выделил основные из них:
- Высокий КПД. Эффективность контуров обогрева воздушными потоками может достичь приблизительно 90%, тогда как КПД водяного отопления порядка 65%.
- Возможность включить или выключить оборудование в любое время года. Прекращение функционирования системы обогрева даже в период самых сильных заморозков не выведет оборудование из строя. Включить систему обогрева зданий воздухом можно в любой момент.
- Низкая эксплуатационная стоимость. Не нужно приобретать топливо и устанавливать дорогостоящее оборудование: трубы, радиаторы, запорную арматуру, переходники и пр.
- Возможность объединения системы отопления, вентиляции и кондиционирования. Следствие соединенья даёт возможность поддерживать в строении комфортную температуру в течение любого сезона.
- Невысокая инерционность системы. Данный фактор позволяет реализовать довольно-таки быстрый нагрев жилища.
- Возможность монтажа вспомогательного оборудования, которое применяется для поддержания оптимального микроклимата: ионизаторы, фильтры, увлажнители, стерилизаторы и т.д. Позволяет подобрать комбинацию устройств, соответствующих потребностям жильцов конкретного здания.
- Предельно равномерный нагрев комнаты без локальных зон подогрева, что исключает возможность возникновения температурных перепадов и их последствия — появление нежелательной конденсации водяного пара.
- Универсальность. Воздушный обогрев можно применять для создания комфортных условий в помещениях любой площади, находящихся на каком угодно уровне.
Если система отопления воздухом устроена правильно, то помещение прогревается очень быстро и эффективно. Температура в здании регулируется при помощи разнообразного автоматического оборудования, которое регулирует работу нагревательного прибора.
В итоге в загородном доме всегда теплая, комфортная атмосфера, а расходы на отопление сокращаются. Использовать систему воздушного отопления проще. Воздуховоды не засоряются так часто, как трубы водяного обогрева, следовательно, им реже требуется чистка. По понятным причинам обладатели воздушного отопления не сталкиваются с проблемами возникновения протечек, заморозки и повреждения оборудования, если зимой котел прекратил работу.
Следует также оценить и недостатки, которыми обладает воздушное отопление коттеджа:
- Среди особенно ощутимых следует обозначить энергозависимость установки. Так, при отключении электричества система обогрева прекратит функционирование.
- Организовать подобную систему в уже сооруженном коттедже довольно трудоемко, да и не всегда возможно. Нельзя просто снять трубы и батареи, а на их место установить воздуховоды и решетки, так как при обустройство воздушного отопления базируется на совершенно иных принципах.
- Массивные воздуховоды займут гораздо больше пространства, да и выглядеть рядом со стенами они будут не очень привлекательно. Поэтому их, как правило, располагают за подвесными потолками, закрывают фальш-панелями и т.д.
По факту для подобной переорганизации обогрева потребуется основательный капитальный ремонт и даже перестройка всего здания. Помимо этого, конструкция предполагает частое техническое обслуживание и наблюдение.
Прежде, чем приступить к разбиванию стен, потребуется осуществить серьезные инженерные расчеты. Поэтому обустраивать в коттедже воздушное отопление желательно на этапе его возведения. А все требуемые подсчеты производятся еще во время проектирования строения. В этом случае можно обзавестись удобной, надежной и высокоэффективной отопительной системой.
Разновидности систем воздушного обогрева
Существует несколько типов организации воздушного отопления, с каждым из видов стоит ознакомится всем, кто планирует обустроить подобную конструкцию в собственном загородном доме.
Основные типы воздушного отопления:
- напольная система;
- подвесная система;
- с естественной циркуляцией;
- с принудительной циркуляцией;
- прямоточная система;
- рециркуляционная система;
- с частичной рециркуляцией.
Разберем основные особенности каждого типа.
По месту расположения воздуховодов системы обогрева можно классифицировать на две группы:
- Напольное. Характерной чертой такой системы считаются помещённые в пол или интегрированные в плинтус выводы воздуховодов. В конечном итоге образуется весьма действенное распределение нагретых воздушных потоков, поступающих в нижний сектор комнаты. Разогревшийся воздух устремляется на верх, благодаря чему происходит довольно стремительное смешивание воздушных потоков и здание нагревается быстрее.
- Подвесное. Такая система подразумевает присутствие интегрированных в потолочные перекрытия или стены воздуховодов, выводы которых находятся строго в верхнем секторе помещения. обычно под потолком. Основным изъяном подвесного расположения является более низкая, чем наверху, температура воздуха у самого пола. Теплый воздушный поток быстрее и интенсивнее греет именно верхний сектор комнаты, тогда как пол остается прохладным. Поэтому подвесные системы применяются редко.
Естественная воздушная циркуляция
Гравитационная (естественная) система применяется лишь в компактных сооружениях. Она характеризуется инерционностью, а основным ее положительным моментом является энергонезависимый контур. Он может действенно функционировать без монтажа дополнительных электрических устройств, поэтому возникает экономия на оборудовании.
Естественная система подразумевает перемещение воздушных масс по следующей схеме:
- Теплый воздух от теплового источника расширяется, и когда становится легче, распространяется.
- Теплый воздух уменьшает давление, и в образовавшееся пространство затягиваются холодные массы.
- Холодные массы подогреваются, и цикл повторяется с первого пункта.
- Попадающие в дом теплые массы вытесняют холодный поток.
- Обогрев происходит до тех пор, пока работает нагреватель.
Значительный изъян гравитационного воздушного отопления состоит в ограниченном радиусе действия. Варьируется он в диапазоне 8-10 м.
Принудительное воздушное отопление
При эксплуатации принудительной разновидности воздушного обогрева воздух забирается извне, поэтому происходит его регулярное очищение.
Подобное отопление жилья осуществляется с использованием внешнего источника энергии для создания требуемой интенсивности циркуляции. Принцип действия принудительной схемы состоит в следующем:
- Основным узлом отопления считается вентилятор, который нужно устанавливать под нагревателем.
- В вентилятор поступает разогретый теплогенератором воздух, где очищается от мусора и микробов.
- Сквозь решетки вентилятора воздушные потоки следуют в воздуховоды и обогревают комнаты. Воздуховоды требуется утеплить, если в дальнейшем планируется установка кондиционера, иначе будет скапливаться конденсат.
Вопреки тому, что необходим монтаж дополнительного оборудования, в частности, вентилятора, эта система в результате становится более экономичной. За счет увеличившейся скорости воздухообмена конструкция затягивает из помещения охладившийся воздух достаточно высокой температуры. Он просто не успевает остынуть до минимальных значений. На его вторичный подогрев расходуется в разы меньше энергии, что приносит в целом существенную экономию средств.
По способу теплообмена все воздушные отопительные системы подразделяются на три разновидности:
- Прямоточный вариант. Принцип действия предельно прост. В нижней части здания, обычно в подвале, ставится нагревательный механизм, который согревает поступающий в него воздух. Затем подогретые воздушные потоки по воздуховодам направляются в обогреваемые комнаты. Потом, пройдя через них, выводятся на улицу. Так тепло расходуется не только на отопление помещения, но и в прямом смысле на обогрев улицы. Поэтому прямоточный вариант считается наименее эффективным и затратным.
Основное достоинство подобной установки — полная вентиляция отапливаемого здания, поэтому ее применяют в промышленных сооружениях, где необходима хорошая вентиляция. При этом система дополняется оборудованием для рекуперации. К примеру, теплообменником, позволяющим использовать часть тепловой энергии, выходящей наружу, для обогрева приточных воздушных масс. Так эксплуатационные затраты получается немного уменьшить.
- Рециркуляционная система. Разогрев комнаты происходит с при наличии замкнутого цикла. Вначале воздушные потоки прогреваются теплогенератором и перемещаются по трубам внутрь помещения. Здесь воздух плавно охлаждается и опускается к полу, где размещаются входы отводящих воздуховодов. Угодив в них, охладившаяся воздушная масса передвигается к теплогенератору, где снова подвергается нагреву и цикл повторяется.
Подобная схема считается наиболее эффективной, так как потери тепла почти исключаются. Ее основным минусом считается низкое качество воздуха, циркулирующего внутри обогреваемых зданий. По этой причине она обычно применяется для обогрева производственных или складских помещений. Если подобная схема используется в жилых коттеджах, в обязательно необходима установка дополнительного оборудования — ионизатора и увлажнителя.
- Схема с частичной рециркуляцией. Данная конструкция даёт возможность устранить основной изъян рециркуляционной схемы – низкое качество воздуха. Для этого в нее подсоединяется вспомогательное вентиляционное оборудование, которое захватывает наружный воздух и подмешивает его в необходимых соотношениях к воздушным массам, циркулирующим внутри здания.
Система характеризуется предельной гибкостью и может функционировать в нескольких режимах: как вентиляционная, как отопительная или как комбинированная отопительно-вентиляционная. При этом она способна забирать любое необходимый объем воздуха, согревать или даже охлаждать его до требуемой температуры. Система с частичной рециркуляцией является наиболее оптимальной для организации воздушного обогрева в частном доме.
Источники тепловой энергии
Источники тепла для воздушного отопления бывают трех видов:
- Земля-воздух. Грунт ниже точки промерзания круглый год хранит высокую температуру, и чем глубже он залегает, тем она выше. Данное тепло можно использовать постоянно, если опустить горизонтальный коллектор и несколько глубинных зондов.
- Воздух-воздух. Типовым представителем системы такого отопления являются канальные кондиционеры. Их принцип действия основывается на выходе горячего воздуха из теплового насоса и последующем его перемещении во все комнаты по взаимосвязанным воздуховодам.
- Вода-воздух. Такой источник тепла применяется в случае неглубокого залегания грунтовых вод. При эксплуатации подобного комплекса необходимо выкопать колодец, а в него опустить зонд-теплообменник. Данную схему используют, когда рядом со строением имеется незамерзающий водоем, поскольку вся суть процесса завязана на стабильном доступе к воде. Это делает использование подобной системы отопления очень редким.
Список оборудования для воздушного обогрева
Чтобы организовать эффективную систему обогрева дома при помощи воздуха, необходимо установить необходимое оборудование:

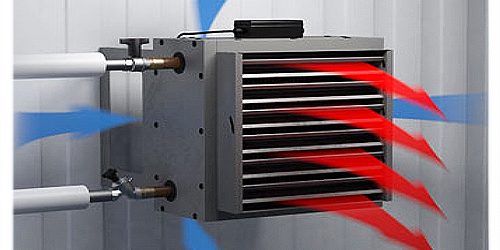

- Теплогенератор. В его роли может выступать водяной калорифер, газовый воздухонагреватель, тепловая пушка или солнечный радиатор. Один из данных прибором станет источником тепловой энергии.
- Теплообменник. Функция данного приспособления — подогрев воздуха, в нем не позволяется смешивания теплоносителя с газом. Он также именуется рекуператором и экономайзером. Его монтаж является обязательным для крупных систем.
- Воздуховоды. По ним прогретые воздушные потоки подаются в отдельные помещения. Выпускаются квадратного, прямоугольного и круглого сечения, представлены они в определенных типоразмерах. Их совмещение друг с другом не представляет ничего сложного, поэтому монтаж можно осуществлять самостоятельно.
- Фильтр, который выступает в качестве освежителя и увлажнителя, может поддерживать чистоту воздуха.
- Автоматическая система отслеживания температуры в сооружении, она контролирует работу теплогенератора.
- Кондиционер. Внедряется в систему и используется в летний период.
В конструкции теплогенератора также имеются: горелка, камера сгорания и калорифер. Прохладный воздух попадает в теплообменник из-под вентилятора. Энергия выделяется в камере сгорания, за счет нее совершается подогрев воздуха в теплообменнике. Горелка может сжигать любое топливо независимо от того, какой вид теплообменника применяется в отопительной системе. При необходимости горелку можно заменить.
Как рассчитать воздушный обогрев?
Перед расчетом, необходимо учесть некоторые важные факторы, влияющие на правильность вычислений:
- Потери тепла высчитываются отдельно для каждого помещения.
- Аэродинамический расчет нужно сделать для всей отопительной системы.
- Выбор мощности и вида нагревателя зависит от расчетных потерь тепла.
- Количество получаемого воздуха вычисляется в зависимости от мощности нагревателя.
- Понадобится точно рассчитать сечение воздушных каналов.
На точность расчетных данных также будут оказывать влияние:
- толщина стен и их материал;
- количество жильцов, которые будут постоянно находиться в доме;
- количество оконных проемов и их общая площадь;
- мощность и теплоотдача дополнительных источников тепла.
Характеристики расчета находятся в зависимости также от того, будет ли вводиться вентиляционная система или нет, поэтому далее рассмотрим оба варианта.
Расчет отопления без вентиляции. Для вычисления потерь тепла через стены, окна, кровлю и полы применяется следующая формула:
Q = 1/R * (tв — tн) * S, где
R — сопротивление теплопередачи ограждения конструкции, то есть стены, окна, пола или кровли (м?*?С/Вт); tв — температура внутреннего воздуха; tн — температура наружного воздуха; S — площадь ограждения конструкции.
Чтобы воспользоваться этой формулой, сначала необходимо выяснить сопротивление теплопередачи. Для расчета используется такая формула:
R = ? / ?, где
? – толщина конструкции (м); ? – коэффициент теплопроводности материала, Вт/(м*?С).
Когда будут вычислены потери тепла всех ограждений, показатели следует сложить и высчитать величину оптимальной мощности отопительной системы, при которой можно компенсировать потери тепла через стены, пол, окна и кровлю.
По облегченной методике расчетов принято считать, что на 1 кв.м. вполне хватает 40Вт мощности котла. Однако для каждого отдельного региона страны необходимо применять частный коэффициент. К примеру, для северных регионов он составляет 1,5-2. Если у строения стандартная высота потолков, равная 2,5-2,7 метра, то при расчетах можно придерживаться таких значений: на 10 кв.м. – 1 кВт.
Расчет отопления с вентиляцией. В этом случае к полученной выше величине нужно добавить тепловую энергию, которая будет затрачиваться на прогрев приточного воздуха. Вычисляется она по такой формуле:
Q = c * m (tв — tн), где
m — масса приточного воздуха (кг); с — удельная теплоемкость воздушной смели (Вт/(кг*?С)). Коэффициент равен 0,28.
Как сделать воздушное отопление своими руками?
После получения всех необходимых расчетов, можно начинать подготовку к установке выбранной системы, ведь воздушное отопление частного дома своими руками организовать не так сложно. Сначала нужно прорисовать схему приблизительного прохождения воздуховодов и их завязки между собой.
Нарисовав примерный порядок подключения системы, лучше его обсудить с профессионалами, даже если уже имеется личный опыт в этом деле, чтобы человек со стороны дал объективную оценку и нашел скрытые изъяны, которые могут привести к возникновению в процессе эксплуатации оборудования вибрации, сквозняка и постороннего шума.
Опытный эксперт может оказать содействие с выбором подходящей модели теплогенератора, который сможет обеспечить прогрев воздуха до требуемой температуры и не перегревался при усиленной деятельности. Если агрегат довольно большой, для него лучше выделить отдельную пристройку, прилегающую к дому.
Тепловые генераторы бывают двух типов:
- Стационарные. Они обычно используют газовое топливо, из-за внушительных габаритов и в целях техники безопасности должны устанавливаться исключительно в отдельных помещениях. В основном их применяют для обогрева огромных строений, так же часто их размещают в заводских цехах.
- Мобильные. Удобны тем, у кого есть дачи и загородные коттеджи, они более компактные, чем стационарные аналоги. Их камера сгорания изолирована, но для обеспечения безопасности данные конструкции требуется располагать в помещениях со встроенной системой дымоотвода. Такой тип также известен как калориферный.
Процесс самостоятельного монтажа оборудования для воздушного отопления состоит из нескольких этапов:
- Установить котел и теплообменник. Первый монтируется почти всегда в подвальном помещении. Его газовую версию подключать самостоятельно запрещено, это должно быть согласовано с соответствующими службами.
- Проделать в стене помещения, где стоит теплообменник, отверстия для вывода рукава воздухоотвода.
- Соединить теплообменник с подающей трубой воздуха.
- Установить под камеру сгорания вентилятор. Подвод к его внешней стороне обратной трубы.
- Выполнить разводку воздухоотводов и их крепеж. Обычно, они выбираются с круглым сечением, для него нужно подобрать специальные кронштейны.
- Подключить подающие каналы и обратный воздуховод, утеплить их.
Обустроить систему своими руками относительно легко, а вот осуществить правильно все расчеты вряд ли получится. Возможные ошибки приведут к понижению эффективности конструкции, постоянным сквознякам и другим неприятным последствиям. Поэтому лучше получить профессионально подготовленный проект и при желании воплотить его в жизнь самостоятельно.
Воздушное отопление дома – эффективный и выгодный способ обогрева, который отличается большей производительностью, в сравнении с традиционными водяными и газовыми системами. Воздушная система обогрева позволяет значительно повысить качество жизни в частном доме. Такой вариант отопления относится к числу наиболее безопасных, экономичных, чрезвычайно долговечных и надежных систем. Поэтому оно становится все более востребованным.
Используемые источники:
- http://www.portaltepla.ru/montagh-otopleniya/vozdushnoe-otoplenie-doma-po-kanadskoj-metodike/
- https://udobnovdome.ru/sistema-vozdushnogo-otopleniya-doma/
- https://realty.tut.by/news/building/513585.html
- https://santehnikportal.ru/otoplenie/vozdusnoe.html
