Традиционная водяная система передает тепловую энергию в помещения посредством воды либо незамерзающей жидкости (антифриза). Но существует другое решение – чисто воздушное отопление дома, при котором воздух комнат нагревается напрямую, без гидравлики и радиаторов. Поскольку данная тема активно продвигается заинтересованными производителями отопительного оборудования, мы решили разобраться, насколько воздушное отопление лучше (или хуже) классического и можно ли его смонтировать своими руками.
Варианты воздушного обогрева
Итак, наша задача – нагреть воздушные массы и подать в помещения загородного коттеджа или квартиры. Как можно организовать отопление воздухом:
- От камина, печи на дровах.
- Использовать VRF-системы на фреоне. Проще говоря, инверторные кондиционеры, воздушные тепловые насосы.
- Смонтировать комбинированную систему кондиционирования котел + чиллер + фанкойлы.
- Организовать централизованное воздушное отопление (сокращенно – ВО), совмещенное с вентиляцией частного дома. В качестве источника тепла применить электрический калорифер либо газовую воздухонагревательную печь.
Справка. Последний вариант часто реализуется в американских и канадских коттеджах, построенных по каркасной технологии. Нагревателем выступает газовая печь.

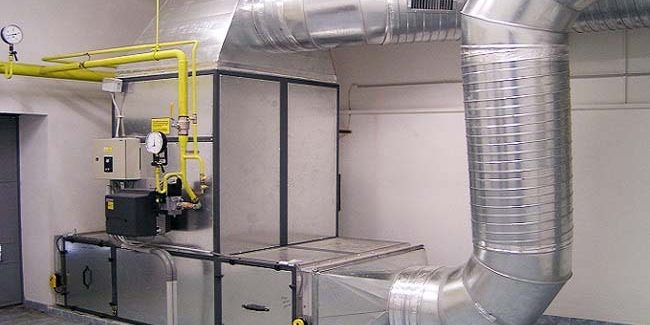

Для обогрева/охлаждения производственных цехов большого объема реализуется несколько иная схема. В помещениях построены 2 сети воздуховодов – приточная и вытяжная. Обе сходятся к вентиляционной установке – центральному кондиционеру, состоящему из таких блоков:
- 2–3–ступенчатые фильтры очищают воздушные массы перед подачей внутрь здания и выбросом наружу;
- теплообменник-калорифер №1 нагревает поток с помощью горячей воды из котельной;
- теплообменник №2 служит для охлаждения воздуха, работает в паре с чиллером;
- пластинчатый перекрестный (или ротационный) рекуператор отнимает тепло вытяжного потока и отдает приточному, экономя 50…80% энергоносителей;
- блок увлажнения;
- центробежные вентиляторы заставляют потоки двигаться через секции центрального кондиционера и дальше, по воздуховодам.
Зачем мы описали конструкцию промышленной климатической установки? Чтобы вы сразу поняли: устройство полноценного воздушного отопления + вентиляция + охлаждение – задача непростая и дорогостоящая. Но, будучи хозяином загородного дома, вы можете рассмотреть все способы обогрева, выбрать самый простой и дешевый, либо вернуться к водяной схеме – теплым полам, радиаторам.
Как организовать печное отопление
Важное преимущество любой печки: она одновременно греет воздух и окружающие поверхности интенсивным инфракрасным излучением. Батареи и трубы с теплоносителем не нужны.
Уточнение. Печи либо каминные топки с водяным контуром можно задействовать для отопления 2–3 небольших комнат. Змеевик подключается к гравитационной или закрытой системе с насосом.
Как применить печку для чисто воздушного обогрева:
- На 1 комнату достаточно установить чугунную либо стальную буржуйку.
- Чтобы отопить 2–3 комнаты общей площадью до 40 м², в простенке между помещениями выложить кирпичную печь подходящей конструкции.
- В обжитом доме построить печку непросто. Если нет высоких эстетических требований, ставим буржуйку, приделываем к топке конвекционные кожухи и подключаем воздуховоды.
Вариант №3 подразумевает прокладку воздушных каналов в соседние комнаты и монтаж канальных вентиляторов, выдерживающих температуру перемещаемой среды 100–150 °C. Воздух может двигаться по трубам и самостоятельно, но слишком медленно, причем вентканал должен идти с уклоном вверх. Как устроена такая система воздушного отопления, смотрите ниже на видео.
Два первых варианта общеизвестны, но не всегда применимы:
- в квартире поставить печку вообще нереально;
- даже большая русская печь не в состоянии охватить площадь свыше 50 квадратов (на одном этаже), поэтому сгодится для отопления дачи или небольшого домика;
- фундамент плюс печь-камин из кирпича возводится на этапе строительства либо капитального ремонта здания;
- металлическая буржуйка занимает место и опасна для маленьких детей (в плане ожогов).
Железную печку можно установить своими руками – это ощутимый плюс. Но топить ее тоже придется, отсюда возникает масса неудобств: частые загрузки, запах дров и дыма в жилых комнатах, пыль. Автор видео поступил разумно, разместив буржуйку в отдельной топочной.
Мы не советуем повторять за домашним мастером одну вещь – ставить воздуховоды из алюминиевых гофр. Подобные трубы создают высокое аэродинамическое сопротивление, сильно замедляют поток. Лучше использовать оцинкованные короба.
Предварительный вывод. Печи на твердом топливе – это бюджетный вариант воздушного отопления со своими достоинствами и недостатками. Подходит для небольших строений – дачных домиков, гаражей, теплиц.
Применение кондиционеров и тепловых насосов
Как известно, современные сплит-системы способны функционировать в режиме обогрева, затрачивая втрое меньше электроэнергии, нежели обычный электрокотел аналогичной мощности. Отсюда вполне рабочее решение – купить и поставить в каждое помещение инверторный кондиционер.
Справка. Почему именно инвертор? Компрессор в таких «сплитах» не останавливается, соответственно, не застывает на морозе. Кондиционер успешно греет воздух до —5 °C на улице, дальше эффективность заметно снижается.
Плюсы данной схемы очевидны:
- отсутствие батарей, труб, котлов и прочего отопительного оборудования;
- относительная простота монтажа;
- эстетичный вид внутреннего блока;
- режим охлаждения летом;
- возможность установки в квартирах.
Воздушный способ отопления кондиционером жизнеспособен в южных регионах, где температура редко падает ниже —15 °C. Севернее «сплиты» используются только в переходной период – весной и осенью.
Остальные минусы обогрева сплит-системой:
- Кондиционеры придется ставить во всех комнатах, что неприемлемо для коттеджей 2–3 этажа. Мульти-сплит VRF система обойдется дороже такого же количества одиночных охладителей/нагревателей.
- Аппарат «умеет» очищать, сушить и менять температуру воздушного потока. Редкие модели рассчитаны на подмес наружного воздуха. Значит, придется делать отдельную вентиляцию.
- При работе внешнего блока кондиционера из-за стены доносится явственный шум вентилятора и гудение компрессора.
Проблему эффективности при низких температурах решает тепловой насос «воздушник», чья работоспособность сохраняется до —30 градусов мороза. Конструкция и принцип работы идентичны сплит-системе, отличия – большие размеры и цена. Если внешний блок установить на земле и отнести на 2—3 м от здания, шум агрегата станет неслышен.
Краткий вывод. VRF системы хороши для квартир и домов малой площади, находящихся в южных районах. Тепловые насосы можно ставить и в северных широтах, но здесь играет роль стоимость оборудования. При желании кондиционер можно поставить самостоятельно.
Комбинированные многозональные системы
В данном случае теплоноситель все же используется, поэтому система называется комбинированной. Как работает подобное оборудование:
- В каждой комнате стоит агрегат воздушного отопления/охлаждения – четырехтрубный фанкойл, внешне напоминающий внутренний блок кондиционера.
- По одной паре труб к агрегатам подается теплоноситель от котла. Горячая вода проходит через теплообменник, обдуваемый вентилятором, за счет чего воздух помещения нагревается.
- Когда требуется перейти на охлаждение, автоматика переключает фанкойл на вторую пару труб, подающую холодную воду от чиллера.
- Находящиеся в комнатах пользователи могут задавать разную температуру воздуха, но включить одновременно охлаждение и нагрев нельзя. Отсюда второе название системы кондиционирования – многозональная.
Примечание. Чиллер – разновидность холодильной машины, предназначенной для охлаждения жидкости. Обычно располагается на улице под навесом либо на открытом месте (в зависимости от конструкции).
Внутри здания применяются различные фанкойлы – настенные, канальные, напольные, потолочные. Все зависит от пожеланий домовладельца и требований к эстетике. Агрегаты канального типа можно встраивать внутрь вентиляционных каналов для подогрева/охлаждения приточного воздуха.
Достоинства многозональных воздушных систем:
- применимы в зданиях большой площади с количеством помещений 20 и более – административных и жилых домах, складах и так далее;
- могут работать совместно с принудительной вентиляцией коттеджа;
- используется любой теплогенератор для воздушного отопления – котел на твердом топливе, газе, электричестве, солярке;
- трубы с теплоносителем (холодоносителем) занимают мало места, воздушные агрегаты легко встраиваются в потолок, подвешиваются на стену либо прячутся за облицовкой;
- закрытые террасы с витражами во всю стену обогреваются внутрипольными конвекторами либо настенными фанкойлами;
- возможность настройки температуры в отдельных комнатах, дистанционное управление.
Мы считаем, что схема котел + фанкойл + чиллер наиболее универсальна, удачна с точки зрения эстетики и эксплуатации. Разумеется, такое воздушное отопление самому не сделать, это минус. Нужно произвести расчеты, подобрать оборудование, смонтировать, наладить…без знания основ выполнить указанные работы крайне сложно.
Перечислим другие негативные моменты:
- высокая цена климатических установок;
- котел и чиллер – довольно габаритные аппараты, занимающие 2–3 м² площади;
- работа системы целиком зависит от электричества, при отключении света подача тепла прекратится.
Вывод. Многозональная комбинированная схема – наилучший способ воздушного обогрева жилища. Но для реализации потребуются значительные вложения.
Отопление, совмещенное с вентиляцией
Это классический способ обогрева зданий воздухом, применяющийся на предприятиях с прошлого века. Впоследствии производители начали выпускать малогабаритные аналоги промышленных вентиляционных агрегатов, устанавливаемые в частных домах. Благодаря менее жестким требованиям к чистоте воздуха схема обработки тоже упростилась.
Разъясним принцип работы системы «вентиляция + отопление» пошагово:
- Источником тепла выступает печь, обычно – газовая. Внутри установлена горелка, воздушный теплообменник, вентилятор и электронный блок управления.
- От печи расходится первая сеть воздуховодов, распределяющих нагретый воздух по комнатам. С помощью диффузоров, решеток и других приточных устройств струи подаются в помещения (как правило, в верхнюю зону).
- Вторая сеть каналов собирает загрязненный/остывший воздух из нижней зоны комнат в общий коллектор, подсоединенный к печи снизу.
- Пройдя по коллектору, отработанные воздушные массы проходят очистку в сетчатом либо ячейковом фильтре, затем направляются в теплообменник, где нагреваются горелкой.
- Электроника следит за безопасной работой газового воздухонагревателя, поддерживает температуру на выходе, сигнализирует о загрязнении фильтров.
Дополнение. Поскольку отопитель сушит воздух, на подающем канале обычно ставится автоматический увлажнитель с электронным гигрометром. Последний расположен на обратном воздухопроводе для измерения влажности потока.
Воздухогрейная печь – агрегат довольно шумный, поэтому ставится в отдельном помещении. Продукты горения удаляются через обычный либо коаксиальный дымоход (зависит от конструкции нагревателя). Воздуховоды из оцинкованной стали прокладываются несколькими способами:
- по подвалу или цокольному этажу;
- прячутся в полах и деревянных перекрытиях;
- по чердаку;
- вертикальные каналы идут вдоль стен и зашиваются облицовочными материалами.
Температура воздуха на подаче достигает 40…45 °C, скорость движения по вентканалам – 4—5 м/с. Быстрее нельзя, появится дополнительный шум. При таком раскладе диаметр основного коллектора достигает 300 мм, мы взяли типичный расход – 1000 м³/ч, хотя бывает и больше.
Закономерный вопрос: зачем нагревать воздушные массы до 40 °C, если в доме достаточно 22 градуса? Отвечаем: система отопления должна компенсировать 2 вида теплопотерь – через строительные конструкции и расход энергии на подогрев притока, поскольку вентиляция нужна в любом случае. Соответственно, мы доводим воздух до температуры 20–24 °C (компенсируем потери дома), потом перегреваем до 40…45 °C.
Заключение. Схема «вентиляция + отопление» – самая громоздкая и дорогостоящая. Здание необходимо подготовить заранее – еще на стадии проектирования, иначе воздуховоды пройдут прямо по комнатам. Эффективность работы сильно зависит от способа вентилирования здания, который мы обсудим далее.
3 способа воздухообмена
Так мы плавно подошли к схемам воздухообмена, коих существует три:
- Описанный выше способ называется полной рециркуляцией. Через печь или кондиционер прогоняется один и тот же воздух, обновление отсутствует либо организовано другими средствами. Например, приток обеспечивается стеновыми клапанами, естественная вытяжка – вертикальными шахтами внутри стен.
- При частичной рециркуляции внутренний воздух разбавляется притоком в размере 30–50% от общего объема. Столько же загрязненных газов выбрасывается наружу. Естественная вентиляция исключена, воздухообменом занимается система с механическим побуждением, другим способом пропорции не отрегулируешь.
- Прямоток. Весь приточный воздух забирается с улицы, подогревается и направляется в помещения. Вытяжная система полностью выкидывает загрязненные воздушные массы наружу.
Первый тип воздухообмена работает при воздушном отоплении дровяной печкой, кондиционерами и фанкойлами. Способ позволяет экономить энергоресурсы, но качество воздушной среды остается сомнительным, поскольку зависит от работы естественной вентиляции.
Второй вариант – это компромисс между чистотой домашней атмосферы и энергосбережением. Мы частично освежаем микроклимат помещений, но одновременно теряем тепло вместе с удаляемыми воздухом.
Третья схема дает нам полностью свежий воздух, но заставляет тратить максимум топлива на подогрев притока. Чтобы не выкидывать тепло на улицу, придуманы рекуператоры (утилизаторы) – устройства, забирающие теплоту вытяжной струи и отдающие его притоку. В зависимости от условий окружающей среды и конструкции утилизатора в доме остается 50…80% тепла, нагреватель потребляет меньше энергии.
Вентиляция, совмещенная с воздушным отоплением, действует по одной из двух последних схем – частичная рециркуляция либо прямоток с рекуперацией теплоты. Последний вариант – самый дорогой, ведь помимо сети каналов и воздухонагревателя нужно приобрести теплообменник-утилизатор.
Какое отопление лучше – воздушное или водяное
Главный аргумент в пользу воздушного варианта отопления – отсутствие радиаторов под окнами, трубной разводки и вообще, посредника в виде теплоносителя. Но даже это утверждение не выдерживает критики – водяные теплые полы тоже полностью скрыты, а посредник все равно присутствует – сам воздух.
Уточнение. При обогреве сплит-системами либо тепловыми насосами посредником выступает фреон, меняющий агрегатное состояние. Тепло к фанкойлам доставляет вода или антифриз, в остальных случаях энергию переносят воздушные массы.
Предлагаем сравнить водяное отопление с воздушным, опираясь на рекламные заявления:
- У системы ВО более высокий КПД. Это неправда, эффективность одинакова при условии, что в обоих случаях применяются теплогенераторы на одном топливе. Исключение – кондиционеры, потребляющие 300 Вт электричества на подачу 1 кВт тепла.
- ВО можно отключить посреди зимы, ничего не замерзнет, трубы не лопнут. Это верно, но радиаторная сеть, заполненная антифризом, тоже не пострадает от мороза.
- Невысокая стоимость эксплуатации ВО. Утверждение правдиво по отношению к печам, кондиционерам, фанкойлам и водяным системам. При отоплении вентиляцией вам придется чистить спрятанные воздуховоды от пыли, бактерий. Операция выполняется специализированной техникой.
- Для воздушного отопления не придется покупать дорогостоящую запорную арматуру, трубопроводы, батареи, гребенки. Правда, оцинкованные вентканалы стоят дешевле оборудования водяной сети. Но воздуховоды Ø300 мм (эквивалент – квадрат 200 х 350 мм) надо где-то прокладывать, зашивать. Стоимость монтажа выйдет немалой.
- ВО быстрее протапливает комнаты. Неверно, ВО быстро нагревает воздух, окружающие предметы остаются холодными. На полный прогрев у обеих систем уйдет одинаковое количество времени.
- Совместно с воздушными системами применяется дополнительное оборудование очистки, увлажнения, ионизации. Качество воздуха повышается. Все правильно, теплые полы либо радиаторная сеть не занимается очисткой домашней атмосферы.
Остальные доводы весьма неубедительны. Пример: воздушным способом можно отопить помещение какой угодно площади на любом этаже. Непонятно, что мешает проложить 2 трубы на 20-й этаж, поставить там батареи или фанкойлы. Вместо этого предлагается тянуть туда здоровенный воздуховод.
Все аргументы за и против подробно изложит известный эксперт Виктор Сухоруков в своем видеоролике:
Заключительные выводы
Нельзя сказать, что воздушное отопление выигрывает у водяного по всем параметрам. Даже наоборот, по самому важному для пользователя критерию – цене – воздушные системы явно проигрывают. Самый дешевый метод – обогрев дровяной печью, но его сфера применения ограничена. В квартире доступны только кондиционеры, иногда – фанкойлы. Наиболее универсальным и надежным вариантом для частного дома остается водяное отопление, воздушное делается в исключительных случаях.
В реальности же воздушная система отопления в частном доме ничего хорошего не представляет, так как существует множество более выгодных и удобных вариантов. Владельцам частных домов или тем, кто планирует их строить, рекомендуется заинтересоваться темой и проверить информация о работе таких систем.
Однако, чтобы тезис о нецелесообразности использования воздушной системы отопления в частном доме не был голословным, стоит выделить недостатки и достоинства данных систем, а также места, где их применение оправдано.
Основные рекламные уловки воздушного отопления
Схема воздушного отопления дома
Компании, занимающиеся монтажом воздушных систем отопления частного дома, рекламируют их нечестным образом и во многих моментах преувеличивают или откровенно врут о её «преимуществах». Стоит выделить следующие «достоинства», о которых идёт речь в рекламе.
- Высокий коэффициент полезного действия.
Да, теплоёмкость воздуха больше, чем у воды, однако количество энергии, затрачиваемое на нагрев воздуха и воды, одинаково и никакого преимущества над гидравлическими системами у воздушных нет.
- Отсутствие промежуточных звеньев теплопередачи в воздушных системах отопления.
На самом деле они есть, ведь воздух также требуется нагревать с помощью специальных установок. Так что данное утверждение является откровенной ложью.
- Воздушное отопление частного дома дешевле.
К сожалению, оно не дешевле, а дороже. На установку воздуховодов и сопутствующего им оборудования у вас уйдёт намного больше средств, чем на монтаж труб для воды и радиаторов. Водяное отопление дешевле воздушного в два раза.
- Удобное управление температурой.
Тут стоит отметить такую проблему, как наличие солнечной стороны в доме. Из-за этого и некоторых других факторов удобно управлять температурой невозможно и это всего лишь миф. В разных системах требуется приложить множество усилий, если вы хотите управлять температурой.
- Возможность объединения воздушного отопления с климатической системой.
Данное объединение фактически существует во всех системах отопления и является необходимостью, а рекламщики лукавят и выдают это за преимущество.
- Малая инерционность системы.
Справедливости ради, стоит отметить, что воздушное отопление частного дома позволяет нагревать воздух за 20 минут, в то время как водяное отопление способно увеличить температуру в помещении лишь за 1 — 1,5 часа. Однако здесь есть один нюанс. Помимо той температуры, до которой нагрет воздух, в помещении имеет значение температура окружающих предметов и стен. И для того, чтобы воздушная система отопления нагрела стены и предметы, требуется столько же времени, сколько и при водяном отоплении. Таким образом воздушная система отопления преимуществ не даёт.
Есть и иные глупости, о которых любят рассказывать рекламщики с целью продажи своего товара, однако крайне не рекомендуется им верить и устанавливать данную систему в свой дом.
Применение систем воздушного нагрева
Пример воздушного отопления
Но где же могут эффективно применяться системы воздушного отопления?
Во-первых, на промышленных предприятиях в связи с особенностями их работы. Где-то без такой системы нельзя обойтись, так как другие не подходят.
Во-вторых, в помещениях, где требуется обеспечить безопасность детей. Например, в детском саду. Прикосновение к горячим водяным радиаторам может вызвать у них ожоги.
В-третьих, для создания в доме изолированной воздушной системы. Этот вариант подходит для людей, страдающих аллергией или заболеваниями лёгких, особенно если где-то неподалёку осуществляются промышленные выбросы.
Однако сегодня многие предприятия отдают предпочтение гидравлической системе отопления, так как она дешевле и современные технологии позволили применить решения, позволяющие избавиться от недостатков более старых гидравлических систем.
Особенности монтажа и эксплуатации
С какими особенностями придётся столкнуться, если вы решили выбрать воздушное отопление частного дома?
Во-первых, потребуется везде разместить воздуховоды. Для этой цели вам придётся заказывать отдельный архитектурный проект, чтобы грамотно вписать их в архитектурный облик дома и создать внутри удобство и комфорт.
Размещение воздуховодов под потолком и в полу потребует увеличения высоты дома примерно на метр. Если же их не спрятать, то воздуховоды будут выглядеть неэстетично и забирать у вас пространство, которое можно было бы использовать для иных нужд.
Во-вторых, существует проблема очистки воздуховодов. Периодически в них будет скапливаться грязь и пыль. А для их извлечения оттуда потребуется целая система люков на всём протяжении воздуховода.
Если не заниматься их очисткой, то через некоторое время в скоплениях пыли начнёт обитать существо под названием золотистый стафилококк. Его наличие в воздухе может привести к возникновению аллергической реакции.
Ставить какие либо фильтры бесполезно, так как пыль и грязь всё равно будут оседать внутри. Для очистки воздуховодов существуют специальные службы, которые также чистят и кондиционеры.
В-третьих, система воздушного отопления частного дома требует размещения диффузоров, то есть специальных вентиляторов, которые будут вращаться и создавать внутри воздушный поток. Они издают много шума и их нельзя размещать возле спальни. Это также требует дополнительных хлопот, так как для диффузоров нужно подготовить место.
Диаметр вентилятора чаще всего составляет 600 мм, однако может быть и 400 мм.
Выбирая диффузоры, обратить внимание на скорость вращения вентилятора. Чем быстрее он крутится, тем больше воздуха перемещается во воздушной системе отопления.
В-четвёртых, требуется грамотный и ответственный подход к монтажу данной системы в виду сложности процесса. Найти хорошего специалиста-вентиляционщика, который всё продумает и сделает эффективную работающую систему, крайне сложно. А большинство специалистов может допустить различные ошибки. Например, сделать неправильную вытяжку воздуха из помещения.
В-пятых, монтаж и обслуживание воздушного отопления может в 10 раз превышать стоимость аналогичных процедур по отношению к водяному отоплению. Ведь требуется потратиться на архитектурный проект, увеличить высоту дома, регулярно проводить очистку воздуховодов и так далее. Есть гораздо более эффективные, дешёвые и подходящие варианты для частного домовладения.
Вердикт
Таким образом, воздушное отопление частного дома — неудачный вариант. Но всё же есть небольшая оговорка. Оно идеально подойдёт в том случае, если в доме проживают аллергики или люди, страдающие заболеваниями лёгких. Разумеется, при условии регулярной очистки воздухопроводов.
Так что не стоит верить соблазнительной рекламе, которая создаёт у неподготовленного зрителя правильное впечатление и даже побуждает к приобретения такой вентиляционной системе. Выше мы уже рассмотрели основные аргументы рекламщиков и по пунктам развенчали мифы, которые они любят представлять своим потенциальным покупателям. Именно поэтому стоит детально проверять информацию о воздушных системах отопления и самостоятельно убедиться в несостоятельности рекламных предложений.
Мы надеемся, что вы сможете подобрать для своей квартиры, офисного помещения или частного дома действительно подходящую систему отопления. Учитывайте все особенности, так как в некоторых случаях эффективность воздушного отопления может оказаться оправданной и гораздо лучше подойдёт. Но это лишь в некоторых конкретных частных случаях.
Что касается вопроса эффективности воздушного отопления частного дома. Однозначно можно сказать, что оно абсолютно неэффективно. Это очень дорого, требует множества хлопот и затратно при эксплуатации. А при запущенности может даже представлять угрозу для жизни.
Для частного дома гораздо лучше подойдёт гидравлическая система. Её монтаж не требует внесений корректировок в архитектурный проект, увеличения высоты дома. Эксплуатировать водяное отопление также намного легче, чем воздушное, ведь чистка воздуховодов — занятие регулярное, в то время как радиаторы могут засориться лишь раз в несколько лет.
Именно поэтому можно однозначно ответить, что для подавляющего большинства владельцев частных домов система воздушного отопления совершенно не подходит и будет намного лучше отбросить эту идею и не вспоминать о ней больше.
<index>
Совмещение воздушного отопления и вентиляционной системы
Отопление воздушное вместе с вентиляционной системой должно подчиняться санитарным правилам и нормам. Две такие системы можно соединить для более эффективной работы каждой из них.
Воздушное отопление частного дома
Для чего нужна вентиляция
Цели систем вентиляции являются простыми и понятными для каждого: система служит для удаления отработанного воздуха из жилых помещений. Ведь когда приготавливается пища, используются санузлы, словом, жизнедеятельность кипит, воздух приобретает следующие черты: повышение влажности, увеличение концентрации пыли, накопление неприятных запахов, понижение количества кислорода. А, между тем, если неприятный запах и пыль – это просто факторы некомфортности, то повышение влажности может привести к воде, которая будет появляться на стенах в виде конденсата.
Вентиляция частного дома
Итак, система вентиляции служит для того чтобы заменить грязный воздух на свежий. Вентиляция может быть вытяжной и приточно-вытяжной. В последнем случае отопление воздушное, как и вентиляционная система, делается с учетом возможности рекуперации тепла: то есть, отработанный воздух идет рядом с приточным каналом, при этом отдавая ему часть тепла. Самый простой рекуператор может заметно сделать меньше потери тепла через вентиляцию.
Стандарты
Стандарты заложены в приложениях к СНиП 2.04.05-91. Кратность воздухообмена для жилых помещений должна быть не менее 0.35/час. Проще говоря, объем воздуха должен полностью обновляться примерно каждые 3 часа. На одного человека, постоянно присутствующего в помещении, должно быть не меньше 30 куб.м свежего воздуха в час. Что касается кухонь, то здесь идет норма 60 куб.м/час для электрических плит и 90 куб.м/час для газовой плиты на 4 конфорки. Помимо этого, должна быть предусмотрена возможность периодически проветривать помещение с воздухообменом не меньше 180 куб.м/час. Для такой цели применяется форточка или фрамуга у металлопластикового окна, но можно использовать вытяжку.
Нормы воздухообмена согласно СНиП 2.04.05-91
Для ванных комнат и туалетов – 25 куб.м/час на каждое помещение. Если эти санузлы совмещены, то норма составляет 50 куб.м/час.
Воздушное отопление
Итак, для обеспечения рекомендованной температуры воздушным отоплением следует учесть, что оно должно компенсировать все утечки, которые происходят через внешние стены, вентиляционную систему, перекрытия и кровлю.
Расчет мощности, на который обычно опираются проектировщики, создающие отопление воздухом и вентиляцию, дает довольно усредненные значения – и точным образом определить утечки тепла будет трудно. Помимо этого, они меняются в зависимости от того, какие в данный момент температура, ветер и влажность на улице.
Рекомендуем к прочтению:Воздушное отопление производственного помещенияСоставные части воздушного отопления
Но уже достаточно долгое время существует такая методика, на которой можно основываться в случае самостоятельного проектирования. Инструкция здесь довольно простая: на 1 куб.м помещения нужно 40 Вт тепловой мощности. На каждый оконный проем добавляем по 100 Вт тепла. На каждую дверь, которая ведет на улицу – 200. Коэффициент для угловых квартир – 1.2-1.3, для частных домов – 1.5. Также применяется региональный коэффициент: 0.7-0.9 для теплых регионов, 1.2-1.3 для европейской части Российской Федерации, 1.5-2.0 для Крайнего Севера и Дальнего Востока. Когда на улице более теплая температура, чтобы регулировать температурный режим в доме, не открывая форточки, можно заменить вентиль радиатора на дроссель или термостатическую головку.
Комбинированная воздушно-отопительная система
Обычно отопление теплым воздухом и вентиляция – это два разных контура, которые между собой не пересекаются. Однако в некоторых случаях вентиляционная и отопительная система могут быть совмещены.
Первый вариант – это компактные установки отечественной промышленности. Источник тепла в данном случае – сгорание дизельного топлива, электричество. Так, приводится в действие вентилятор, который обеспечивает нагнетание нагретого воздуха.
Комбинированная воздушно-отопительная система
Такие установки и их аналоги применяются чаще всего в гаражах, маленьких мастерских, на промышленных объектах малых размеров в качестве системы периодического использования. Но чтобы обогревать и вентилировать жилой дом, такие устройства являются неэкономичными.
Котлы воздушного отопления
Отопление горячим воздухом при помощи котлов в сочетании с отопительными печами и системами воздуховода – это более распространенный вариант. Так, сгорание топлива обеспечивает не теплоноситель, а воздух, который продувается через теплообменник. Горячий воздух по системе воздуховодов идет по дому. Чтобы уменьшить нецелевые тепловые потери, вентиляционная и отопительная системы прокладываются теплоизолированными рукавами, кладутся под чистовой пол между лагами, запрятываются в стены и устанавливаются над подвесным потолком.
Котлы воздушного отопления
Холодный воздух, который вытесняется из помещения, идет на улицу полностью или частично. Некоторая часть этого воздуха может быть использована снова ля нагревания.
Заметим, что, казалось бы, логичнее было бы подавать теплый воздух через решетки, которые расположены максимально близко к полу. Так, за счет конвекции воздух будет равномерно греть помещение. Но не в данном случае. Обычно вентиляционная система подает нагретый котлом воздух сверху, потом холодные массы воздуха вытесняются в те вытяжные решетки, которые расположены внизу.
Тепловые насосы и канальные кондиционеры
Иногда можно встретить комбинированные системы климат-контроля, в которые входят такие компоненты, как:
Рекомендуем к прочтению:Воздушное отопление частного дома
- Канальный кондиционер, который, в зависимости от погоды, способен нагревать, охлаждать и осушать воздух.
- Пылевой фильтр.
- Ультрафиолетовый фильтр, который обеззараживает воздух.
- Система приточно-вытяжной вентиляции.
Канальные кондиционеры
В данном случае источником тепловой энергии выступает электрическая энергия. Изучая отзывы, можно отметить, что такая схема работы – это очень удобно. Ведь у вас есть лишь один блок управления, который контролирует абсолютно все характеристики из одной точки. Если сравнивать с традиционной системой, где вентилятор – где-то на чердаке, кондиционеры – в помещениях, отопление воздухом по трубам – где-то еще, то такая система кажется более продуманной и усовершенствованной.
Также это экономично, если сравнивать с дизельными системами, пеллетными котлами, баллонным газом. Инверторная система управления компрессором перекачивает в помещения 3.5-4.5 кВт тепла на каждый 1 кВт электрической мощности.
Помимо этого, с такой комбинированно системой можно сохранить интерьер помещений. Ведь в таком случае на виду будут только решетки вентиляции, так как воздушное отопление, как видно на фото, не требует установки разводки и радиаторов.
Выходное отверстия для теплого воздуха воздушной системы отопления
Конечно же, есть и несколько недостатков такого рода схемы. Стоимость готовой системы – довольно высокая. Например, если взять китайские канальные кондиционеры с тепломощностью при работе на обогрев в 15 кВт-часов, то стоить они будут порядка 70 000 рублей.
Наружный блок, который отбирает тепло у атмосферного воздуха, может функционировать при температурном режиме не ниже, чем -15 — -25 градусов по Цельсию. А с падением температуры на улице эффективность работы системы только понизится.
Альтернативой такой системе является геотермальный теплонасос. Так, если в зимний период воздух остывает до очень низкого температурного режима, то ниже глубины промерзания земля постоянно прогрета до 8-12 градусов. В грунт погружается теплообменник с достаточной площадью – и у вас будет практически нескончаемый ресурс тепла, которое необходимо перекачать в свой дом.
Вопросы безопасности
Конечно же, при проектировании следует учитывать все необходимые противопожарные требования к вентиляционным и отопительным системам. Такие требования полностью прописаны в пособии 13.91 к СНиП 2.04.05-91. Однако, к жилым помещениям применяется только их часть.
Так, при применении воздуховода из горючих материалов следует его прокладывать в шахте или негорючей гильзе. Горючесть должна быть не ниже группы Г1 – слабогорючие, температура продуктов сгорания – не более 135 градусов по Цельсию.
Допускается применять вентиляторы и их кожухи из горючего материала. Конечно, более безопасными являются воздуховоды из оцинковки. Именно такие изделия используются в промышленных помещениях. В целях безопасности рекомендуем ограничивать температуру подаваемого воздуха в жилое помещение до 60 градусов.
</index>
Большинство отопительных систем, которые применяются для обогрева домов, имеют большое количество недостатков. По этой причине многие владельцы строений предпочитают искать альтернативные варианты. В частности, обустроить воздушное отопление частного дома своими руками. С помощью таких систем можно эффективно обогревать как крупные помещения, так и небольшие дачные домики.
1 Принцип работы и разновидности</span></h2>
Система воздушного отопления предусматривает специальную терморегуляцию. Сначала воздух должен нагреться до нужной температуры, а затем это тепло передается в помещение. Обогрев дома теплым воздухом хорош тем, что нет необходимости ставить специальные приспособления.
Такая методика впервые появилась в Канаде, где широко распространены дома каркасного типа, и преимущественно используется для их обогрева. В отличие от кирпичных строений такие сооружения не способны удерживать тепло от батарей. А благодаря воздушному обогреву создается хороший микроклимат, при этом затраты на него не будут велики. Система подразделяется на две разновидности — естественную и принудительную. В первом случае воздух циркулирует таким образом:
- горячий воздух от печки расширяется, и когда становится легче, начинает распространяться по батареям;
- его давление снижается, и в полученное пространство стягиваются холодные массы;
- затем они греются, и цикл повторяется;
- при попадании теплого воздуха в дом холодный поток вытесняется.
Дом греется до тех пор, пока будет работать котел. А для принудительной системы нужен внешний источник энергии, который обеспечит нужную интенсивность воздушной циркуляции. Ключевым отопительным узлом выступает вентилятор, поставленный под нагревателем. В него будет поступать нагретый воздух, затем он будет чиститься от микробов и засоров. Через решетки вентилятора воздух попадет в воздуховоды, и внутри будет тепло. Если будет устанавливаться кондиционер, воздуховоды нужно будет утеплить, чтобы не скапливался конденсат.
‘ >Воздушное отопление в каркасном доме // FORUMHOUSEРекомендуемСпособы экономного отопления частного дома
2 Преимущества и недостатки</span></h2>
Альтернативные виды отопления сейчас только набирают популярность. Прежде чем попробовать тот или иной вариант, нужно ознакомиться с его особенностями, преимуществами и недостатками. Как установленное специалистом, так и самодельное воздушное отопление имеет следующие плюсы:
- покупать и устанавливать трубы и батареи для отопления необязательно;
- полезное действие систем достигает 90%;
- в рамках одного проекта в доме можно поставить комбинированный комплекс, который будет работать не только на обогрев дома, но и на его кондиционирование;
- эксплуатация совершенно безопасна. Системы оснащены специальной высокочувствительной автоматикой, которая постоянно контролирует работу отопления. При возникновении сбоя, опасности утечки и других проблем установки автоматически отключаются;
- для работы требуется минимум электроэнергии, стоимость оборудования невысока, а окупается оно недолго. Установленное воздушное отопление своими руками очень выгодно с экономической точки зрения;
- за счет отсутствия магистралей и батарей оставшееся пространство можно будет использовать для других нужд;
- система проста в применении. Она работает автоматически, таким же образом регулируется режим и прочие процессы.
Воздушный обогрев надежен и долговечен. При правильно составленном проекте и корректной установке, а также регулярном обслуживании система прослужит без проблем в течение 20 лет и дольше. Скорость нагрева также высока.
Если в помещении температура достигает нуля или ниже, то при запуске оборудования в режиме полного прогрева пространство будет обогрето примерно в течение получаса.
Но есть у решения и свои недостатки. К ним относятся:
- отопительную систему нужно закладывать еще на этапе строительства дома;
- необходимость регулярного технического обслуживания;
- модернизация в процесс использования оборудования проблематична;
- оборудование зависит от электричества, если оно пропадет, то система работать не будет. По этой причине нужно предусмотреть наличие резервного источника питания;
- необходимость дополнительного увлажнения воздуха и фильтрации.
Однако большинство проблем можно решить. Но нельзя забывать и том, что дополнительное оборудование и обслуживание — это тоже существенная статья расходов.
‘ >Экономичное воздушное отопление частного домаРекомендуемВодяное отопление в частном доме своими руками и его монтаж
3 Требуемое оборудование и источники тепла</span></h2>
Чтобы установить в доме самостоятельно систему воздушного отопления, следует приобрести специальное оборудование. Без него она функционировать не будет. Нужно будет купить следующее:
- теплогенератор — это может быть солнечный коллектор, тепловая пушка, калорифер или газовый воздухонагреватель. В него будет поступать холодный воздух;
- теплообменник — в нем будет нагреваться воздух, но нельзя, чтобы теплоноситель соединялся с газом. Обязателен, если система крупная;
- воздуховод — с помощью него теплый воздух будет поступать в помещения. Изделий потребуется несколько, они могут быть без труда соединены друг с другом;
- фильтр — является увлажнителем и освежителем, чистит воздух;
- автоматическая система контроля температуры — нужна для контроля работы теплогенератора;
- кондиционер — встроен в систему и работает в жаркое время года.
Для работы воздушной отопительной системы могут быть применены тепловые источники трех видов. Первый — это «грунт-воздух», где используется почва ниже уровня промерзания, которая сохраняет высокую температуру в течение всего года. Причем чем глубже залегание, тем выше будет температура. При погружении горизонтального коллектора и глубинных зондов такое тепло можно применять для отопления независимо от сезона.
Следующая разновидность — это «воздух-воздух», представленная канальными кондиционерами. Из теплового насоса выходит горячий воздух, а затем он перемещается по взаимосвязанным воздуховодам внутри дома. И третий источник — «вода-воздух». Он применяется при неглубоком залегании грунтовых вод. Потребуется вырыть колодец, в который опускается теплообменник в виде зонда. Но важным условием является наличие по соседству незамерзающего водоема.
‘ >Свой дом. Воздушное отопление каркасникаРекомендуемОсобенности печного отопления для частного дома
4 Самостоятельное обустройство системы</span></h2>
Для полноценной работы системы нужно правильно выполнить все расчеты. На точность данных влияют такие факторы, как:
- материал стен в доме;
- толщина стен;
- количество людей, которые находятся в помещении;
- количество окон;
- теплоотдача и мощность дополнительных источников тепла.
При проведении расчетов нужно учитывать, что теплопотери следует высчитывать для каждой комнаты по отдельности. А аэродинамический расчет следует выполнять для всей системы. В зависимости от просчитанных теплопотерь подбирают тот или иной вид воздухонагревателя и его мощность. Количество получаемого воздуха зависит от мощности нагревающего прибора.
После получения расчетов можно приступить к обустройству воздушного отопления дома своими руками. В первую очередь составляется схема того, как будут располагаться воздуховоды и как они будут связаны друг с другом.
Даже если у человека есть опыт по монтажу подобных систем, лучше всего пригласить специалиста для консультации по вопросу выбора модели теплогенератора. Если установка очень большая, то лучше поставить ее не в доме, а в стоящем рядом помещении, если оно имеется.
Системы могут быть двух видов — мобильными и стационарными. Стационарные системы преимущественно работают на газовом топливе и устанавливаются в отдельных помещениях. В основном они предназначены для обогрева крупных зданий. А мобильные установки подходят для небольших домов и дач. Они имеют изолированную камеру сгорания, их нужно располагать в местах, где имеется встроенная дымоходная система.
Своими руками систему воздушного отопления можно сделать так:
- сначала устанавливается теплообменник и котел. Их желательно ставить в подвале, если он имеется. Если котел газовый, то самостоятельно подключать его запрещено, требуется согласование от коммунальных служб;
- в стене комнаты или помещения, где будет стоять теплообменник, проделывают дыру, в которую будет выведен рукав воздухоотвода;
- теплообменник соединяют с подающей трубой;
- под камеру сгорания ставят вентилятор и подводят его к внешней части обратной трубы;
- делается разводка воздухоотводов и их крепление. Они должны иметь круглое сечение, потребуется подобрать соответствующие кронштейны;
- устанавливают подающие каналы и обратный воздухоотвод, затем их утепляют.
В последнее время владельцы частных домовладений предпочитают устанавливать воздушные отопительные системы.
Оборудование нельзя назвать дешевым, но оно окупается быстро, кроме того, по сравнению с простыми батареями, обогрев происходит гораздо быстрее. При самостоятельном монтаже можно сэкономить крупные суммы денег.
‘ >Воздушное отопление: альтернатива газу // FORUMHOUSE
5 Советы от специалистов</span></h2>
Если владелец частного дома или дачи впервые хочет обустроить отопительную систему с применением горячего воздуха, то он должен взвесить все ее плюсы и минусы. И если все установить можно своими руками, то выполнять расчеты лучше, прибегнув к помощи опытных консультантов. Специалисты рекомендуют новичкам следующее:
- разводящие воздухоотводы лучше всего присоединять посредством армированного скотча на основе алюминия;
- трубы к потолку следует прикреплять хомутами;
- подающие воздухоотводы нужно ставить максимально близко к полу;
- даже при наличии кондиционера все трубы должны быть утеплены, чтобы не оседали пары влаги;
- если используются рукава для воздушного забора с многочисленными коленями или разной их длиной, то потребуются дополнительные заслонки;
- может потребоваться дополнительный очищающий фильтр;
- для дополнительного охлаждения можно применить испарительный блок кондиционера.
Чтобы система работала полноценно, ее лучше распланировать еще на этапе строительства дома. Таким образом можно определить, где именно будут располагаться ее элементы, и с целью проведения воздухоотводов проделать специальные ниши в стенах. В готовом доме все предусмотреть сложнее. В таком случае воздухоотводы можно скрыть с помощью фальш-стен или подвесных потолков.
Сейчас существует большое количество альтернативных источников отопления, помимо классического. При этом в некоторых случаях они отличаются большей экологичностью и экономически более выгодны. Воздушный обогрев зданий — это вариант, который можно назвать одним из наиболее перспективных.
‘ >Воздушное отопление тепловым насосом. Первые впечатления. Просто КонстантиновыФото Используемые источники:
- https://otivent.com/sistemy-vozdushnogo-otopleniya-doma
- https://eurosantehnik.ru/vozdushnoe-otoplenie-chastnogo-doma.html
- https://otoplenie-doma.org/vozdushnoe-otoplenie.html
- https://oventilyacii.ru/otoplenie/vozdushnoe-otoplenie.html
