Воздухообмен

Одним из показателей, влияющих на обеспечение оптимального микроклимата в помещениях различного назначения, является кратность воздухообмена. Под этим термином обозначают, количество полных циклов смены воздушных масс в помещении в течение единицы времени, например часа.

Ротация воздушных масс обеспечивает:

• удаление воздуха, содержащего патогенные и болезнетворные микроорганизмы;
• замену кислорода, содержащего углекислый газ новым объемом воздуха, что создает комфортные условия для умственной деятельности человека;
• оптимальные значения температуры и влажности в помещении, оказывающих влияние на работоспособность человека и создающих заданные условия для хранения различных изделий;
• устранение воздуха, содержащего неприятные запахи.

Необходимые значения показателей кратности воздухообмена в зависимости от назначения помещения указываются в специальных таблицах СНиП. Ротация воздушных масс обеспечивается за счет комбинированного использования естественной и искусственной вентиляции.

Приток кислорода обеспечивается через окна, двери и при помощи специальных вентиляторов. Однако учитывая тенденцию на использование материалов и технологий, обеспечивающих герметичность этих конструкций, близкую к абсолютным значениям, использование при строительстве зданий систем, обеспечивающих приток кислорода, является обязательным условием для достижения показателей кратности воздухообмена.

Эти задачи решаются путем оснащения стен и окон приточными клапанами, которые помимо герметичности обеспечивают поступление необходимого количества кислорода в единицу времени.

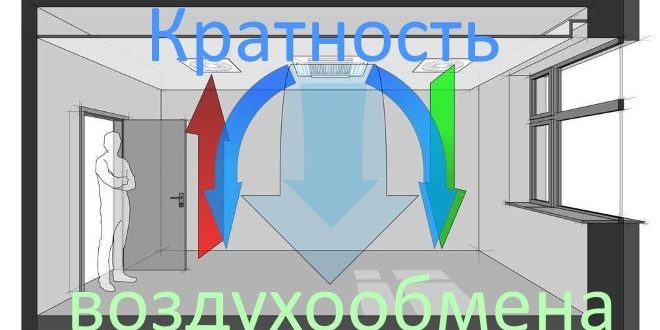

Понятие воздухообмена

Основные требования при проектировании систем кондиционирования включают определение числа циклов воздухообмена. Под этим термином понимается создание условий для обеспечения циркуляции и полной замены объема кислорода в сооружении. Этот параметр зависит от концентрации в воздухе вредных компонентов, наличия мест выделения избыточного количества тепла, влаги и кратности смены объема кислорода в помещении.

Кратность воздухообмена является показателем, определяющим степень интенсивности полной смены объема кислорода. Другими словами организованный, и регулируемый воздухообмен определяется как количество полных циклов смены кислорода в течение часа. Этот параметр относится к санитарным нормам и определяет степень безопасности и комфортность нахождения человека в здании. Нормативные и допустимые значения этого показателя определяются принятыми нормами СНиП, содержащими различные требования в зависимости от назначения комнаты.

Воздухообмен бывает естественного и искусственного типа. При этом в первом случае приток воздуха обеспечивается за счет перепада давления воздуха внутри комнаты и за ее пределами. Во втором варианте замещение объема воздушных масс предусматривает использование систем принудительной подачи кислорода, попадание через проемы в дверях и стенах и выполнение проветривания помещений. Организация удаления загрязненного кислорода предусматривает обустройство систем вытяжки в помещениях, имеющих наиболее загрязненный воздух. В условиях квартиры такими местами могут быть ванна, туалет и кухня, в первых двух случаях система вентиляции может оснащаться устройствами, обеспечивающими всасывание загрязненного воздуха или воздушными клапанами, в случае с кухней, в большинстве случае речь идет об оснащении пространства над плитой различными типами вытяжных зонтов.

Расчет кратности воздухообмена

При определении кратности воздухообмена для каждого конкретного помещения проектировщики учитывают нормативные показатели, зафиксированные в санитарно-гигиенических нормах, ГОСТах и строительные правила снип, например СНиП 2.08.01-89. Не принимая в учет содержания в воздухе вредных примесей, количество замещений для помещений определенного объема и назначения будет вычисляться по значениям нормативных показателей кратности. Объем здания определяется по формуле (1):

где a – длина помещения; b – ширина комнаты; h – высота помещения.

Зная объем помещения и количество поступающего в течение 1 часа кислорода, можно выполнить расчет кратности Кв, используя формулу (2):

Расчет кратности воздухообмена

Чаще всего формула (2) не используется для подсчета количества циклов полного замещения воздушных масс. Это связано с наличием для всех типовых сооружений различного назначения таблиц кратности воздухообмена. При такой постановке задачи для помещения, имеющего заданный объем с известным значением коэффициента воздухообмена необходимо подобрать оборудование или выбрать технологию, обеспечивающую поступление необходимого количества кислорода в единицу времени. В этом случае объем чистого воздуха, который должен поступить для обеспечения полной замены кислорода в помещении согласно требованиям СНиП, можно определить по формуле (3):

Согласно приведенным формулам, единицей измерения кратности воздухообмена является количество полных циклов замены кислорода в комнате в час или 1/ч.

Используя естественный тип воздухообмена можно добиться 3-4 кратной замены воздуха в помещении в течение 1 часа. При необходимости увеличения интенсивности воздухообмена рекомендуется прибегать к использованию механических систем, обеспечивающих принудительную подачу свежего или устранение загрязненного кислорода.

Методы расчета для помещений жилого дома

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна. Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

• назначение помещения;
• количество постоянно находящихся в сооружении людей;
• температура и влажность воздуха в помещении;
• количество работающих электрических приборов и норма выделяемого ими тепла;
• тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

</ul>

1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.

Административные и бытовые здания

Как уже упоминалось, показатели кратности имеют различные значения для разных зданий, при этом в части случаев эксплуатация систем обеспечения ротации воздушных масс, предусматривает использование естественной вентиляции и в холодное время года. При этом, в части используемых помещений, например душевых и уборных вытяжная система вентиляции должна работать более интенсивно, чем система подачи свежего кислорода в комнатах общего назначения. Так, параметры ежечасно удаляемого из помещений душевых воздуха с паром должна исходить из расчета 75 м³/ч из расчета на 1 сетку, а при организации удаления загрязненного воздуха из уборных из расчета 25 м³/ч на 1 писсуар и 50 м³/ч на 1 унитаз.

Таблица кратности для торговых помещений.

При обеспечении смены воздуха в кафе организация системы вентиляции и кондиционирования должна обеспечить кратность замены воздуха в приточной системе на уровне 3 ед/ч, для системы вытяжки этот показатель должен составлять 2 ед/час. Расчет системы полной замены воздуха в торговом зале зависит от типа используемой вентиляции. Так, если при наличии вентиляции приточно-вытяжного типа кратность замены воздуха определяется расчетным путем для всех типов торговых залов, то при обустройстве сооружения вытяжкой, не обеспечивающей приток воздуха, кратность воздухообмена должна составлять 1,5 ед/ч.

Таблица кратности для помещений кафе

При использовании помещений, обладающих большим количеством пара, влаги, тепла или газа, расчет воздухообмена может вестись исходя из имеющегося избытка. Для того, чтобы рассчитать воздухообмен по теплоизбыткам используется формула (4):

Организация системы обмена воздуха в котельной исходит из типа используемого котла и должна обеспечивать 1-3 кратную замену всего объема кислорода в течение часа.

Физкультурно оздоровительные учреждения

При занятиях в спортивном зале кратность обмена воздуха играет важную роль, поскольку во время физических нагрузок необходимо обеспечить поступление свежего кислорода в легкие каждого из посетителей с учетом достаточно больших объемов зала. Таким образом, требования оговаривают необходимость обеспечения поступления в спортзал при наличии посетителей 80 м3/ч воздуха.

Расчет кратности воздухообмена для бассейна исходит из количества находящихся в нем людей и должен составлять 20 м³/ч в расчете на 1 человека. В то же время, учитывая специфику нахождения в сауне, в бане, необходимо обеспечить смену 10 м³ воздуха в течение каждого часа. При этом учитывая большие объемы вырабатываемого насыщенного пара, можно вести расчет воздухообмена по влаговыделениям.

Учреждения здравоохранения

Наибольшие значения показатель кратности воздухообмена в учреждениях, относящихся к системе здравоохранения, имеет для палат, в которых производится стационарное лечение пациентов с обнаруженными патологиями инфекционного (160 м³/ч) и неинфекционного (80 м³/ч) происхождения.

Согласно нормативам большая часть других помещений, включая кабинеты врачей и процедурные комнаты должна иметь кратность вытяжки при естественном типе организации воздухообмена, равную 1-2 ед/ч.

Отдельным пунктом следует упомянуть организацию системы вентиляции операционных кабинетов. В них согласно современным требованиям должна использоваться 3 кратная система очистки воздуха, при этом работающие устройства должны обеспечивать минимальный приток 1200 м³ воздуха в час.

Помещения детских дошкольных организаций

Обеспечение требуемых норм воздухообмена в дошкольных организациях является базовым условием здоровья и нормальной умственной активности малышей. Однако при обеспечении вентиляции необходимо исключать возможность возникновения сквозняков, учитывая это требование, проветривание в детских дошкольных организациях осуществляется в соответствии с распорядком дня учреждения.

Согласно нормам, обозначенным в СНиП 41.21-2003, для обеспечения проветривания кратность воздухообмена в классе для занятий, раздевалке, игровой комнате и в спальне для детей в возрасте до 2 лет должна составлять 1,5 ед/час. Более строгие требования предъявляются при обеспечении полной замены в области умывальника, туалета, медицинского пункта и кухни, для которых этот показатель составляет 2-3 ед/час.

В заключении

Кратность полной замены кислорода является показателем, определяющим комфортность и безопасность пребывания в помещении. Этот параметр отличается для помещений, имеющих различное назначение, и определяется по одной из приведенных методик исходя из показателя, определяющего подачу чистого кислорода в час и объема сооружения. Для обеспечения микроклимата, регламентированного нормами СНиП и санитарными требованиями, может использоваться естественная, принудительная и комбинированная схема вентиляции.

Пример расчета кратности для котельной:

</ol>

Кратность воздухообмена по СНиП — это санитарный показатель состояния воздушной среды в помещении. От его значения зависит комфорт и безопасность пребывания людей в той или иной комнате. Допустимая величина этого параметра регулируется государственными строительными нормами и правилами, которые определяют различные требования для всех возведённых зданий.

1 Общие сведения</span></h2>

Перед тем как определить оптимальный показатель кратности воздухообмена по СНиП в помещениях (жилых или производственных), необходимо подробно изучить не только сам параметр, но и методы его расчёта. Эта информация поможет максимально точно выбрать значение, которое подойдёт для каждого конкретного помещения.

Воздухообмен — это один из количественных параметров, характеризующих работу системы вентиляции в закрытых помещениях. Кроме этого, им считают процесс замещения воздуха во внутренних пространствах здания. Этот показатель считается одним из наиболее важных при проектировании и создании вентиляционных систем.

Воздухообмен бывает двух видов:

1. 1. Естественный. Он происходит из-за разницы давления воздуха внутри помещения и за его пределами.
2. 2. Искусственный. Осуществляется при помощи проветривания (открывания окон, фрамуг, форточек). Кроме этого, к нему относят попадания воздушных масс с улицы через щели в стенах и дверях, а также путём применения разнообразных систем кондиционирования и вентиляции.

Кратность обмена воздуха — это параметр, показывающий, какое количество раз (в течение 60 минут) воздух в комнате полностью заменялся на новый.

Его величина определяется не только по СНиП, но и по ГОСТ (государственный стандарт). От этого показателя зависит комплекс мер, которые нужно принимать для поддержания оптимальных условий в жилых квартирах и офисных помещениях.

‘ >Вентиляция в квартире. Что такое естественная вентиляция в квартире?РекомендуемНормативы кратности воздухообмена в помещениях

1.1 Правила расчёта</span></h3>

Большинство недавно возведённых зданий, оснащены герметичными окнами и утеплёнными стенами. Это помогает снизить затраты на отопление в холодный период года, но приводит к полному прекращению естественной вентиляции. Из-за этого воздух в помещении застаивается, что вызывает быстрое размножение вредоносных микроорганизмов и нарушение санитарно-гигиенических норм. Поэтому в новых строениях важно предусмотреть возможность осуществления искусственной вентиляции воздуха, с учётом показателя кратности.

Таблица: Кратность воздухообмена по СНиП

Нормы воздухообмена в помещениях (жилых или производственных) зависят от нескольких факторов:

• назначение здания;
• количество установленных электроприборов;
• теплопроизводность всех работающих устройств;
• количество людей, которые постоянно находятся в помещении;
• уровень и интенсивность естественной вентиляции;
• влажность и температура воздуха в комнате.

Величину кратности обмена воздуха можно определить по стандартной формуле. Она предусматривает деление необходимого количества чистого воздуха, поступающего в здание за 1 час на объём помещения.

Благодаря естественной аэрации этот показатель может достигать 3 или 4 раз в час. Если требуется значительно более частый воздухообмен, то прибегают к помощи механической вентиляции.

https://youtube.com/watch?v=G4lzg7JL_JY

РекомендуемПроект вентиляции здания

2 Значения для разных зданий</span></h2>

Для того чтобы люди, находящиеся в том или ином помещении, чувствовали себя максимально комфортно, необходимо соблюдать предусмотренные строительными нормами и правилами значения кратности воздухообмена. Они значительно отличаются для различных зданий, поэтому следует подойти к их выбору с максимальной ответственностью. Только в этом случае можно добиться желаемого результата и создать в помещении идеальные условия для нахождения людей.

Для всех жилых домов требуется обеспечение не только искусственного, но и естественного притока воздуха. Если одного из них будет недостаточно, то допускается использование комбинированного варианта. При этом нужно обеспечить ещё и удаление застоявшегося кислорода. Сделать это можно путём обустройства вентиляционных каналов из следующих помещений:

• ванная комната;
• уборная;
• кухня.

Кроме этого, все современные здания оснащаются специальными автономными воздушными клапанами. Они могут открываться и закрываться владельцами квартиры, а также выполнять функцию удаления застоявшегося воздуха.

Кратность обмена воздуха в жилом помещении указывается в СНиП 2.08.01−89. Согласно этим нормам, показатель должен быть таким:

• Отдельная комната в квартире (спальная, детская, игровая) — 3.
• Ванная и индивидуальная уборная — 25 (при совмещённом расположении значение должно быть в 2 раза больше).
• Гардеробная комната, а также умывальная в общежитии — 1,5.
• Кухня с электроплитой — 60.
• Кухня с газовым оборудованием — 80.
• Коридор или вестибюль в квартирном доме — 3.
• Гладильная, сушильная, постирочная в общежитии — 7.
• Кладовая для хранения спортивного инвентаря, личных и хозяйственных вещей — 0,5.
• Машинное помещение лифта — 1.
• Лестничная клетка — 3.

‘ >Расчета воздухообмена в котельной (детальный разбор)РекомендуемСпособы расчета воздухообмена в помещении и электрощитовой

2.1 В офисных центрах</span></h3>

Размер показателя кратности обмена воздуха для административных зданий и офисов значительно больше, чем для жилых помещений. Это связано с тем, что система вентиляции и кондиционирования должна качественно справляться с тепловыделениями, исходимыми не только от работников, но и от различной офисной техники. Если правильно оборудовать вентиляционную систему, то можно улучшить здоровье и увеличить работоспособность сотрудников.

Основные требования, предъявляемые к системе вентиляции офисных зданий:

• фильтрация, увлажнение, подогрев или охлаждение воздуха перед его подачей в помещение;
• обеспечение постоянного притока достаточного объёма свежего кислорода;
• обустройство вытяжной и приточной вентиляционной системы;
• использование оборудования, которое в процессе воздухообмена не будет создавать много шума;
• максимально удобное расположение установок для удобства проведения ремонтных и профилактических мероприятий;
• возможность регулировать параметры вентиляционной системы и адаптировать её работу под меняющиеся погодные условия;
• способность обеспечивать качественный воздухообмен при минимальных затратах электроэнергии;
• необходимость иметь небольшие габариты.

Все эти требования помогут быстро удалять из закрытого помещения выдыхаемый углекислый газ и испарения, идущие от работающей техники.

Для правильной настройки системы кондиционирования и вентиляции необходимо точно рассчитать кратность и сопоставить её с нормами СНиП 31−05−2003, которые предусматривают такое значение:

• Рабочая комната сотрудников — 20 на каждого человека.
• Кабинет управляющих — 3.
• Зал для совещаний и конференц-зал — 20 на 1 посетителя.
• Комнаты для курения — 10.
• Санузел, умывальная и душевая — 20.
• Кладовая и комната для хранения документации — 0,5.
•  В техническом помещении — 1.

2.2 Производственные цеха</span></h3>

Особенно важно обеспечить хороший воздухообмен в помещениях промышленного назначения, где люди трудятся в максимально вредных условиях. Для снижения негативного влияния на их здоровье необходимо правильно оборудовать систему вентиляции и рассчитать кратность воздухообмена.

На итоговые значения влиют нескольких основных факторов:

• Объём и форма здания цеха. От первого параметра будет зависеть количество воздуха, который нужно будет замещать свежим, а от второго — характер движения воздушных потоков (образование застойных зон, возникновение завихрение и прочее).
• Количество людей, ежедневно работающих в помещении. Каждому сотруднику требуется примерно одинаковое количество кислорода, поэтому для расчётов берут среднестатистический показатель.
• Интенсивность физического труда. При выполнении работы, которая не требует значительных усилий, достаточно будет минимальной кратности, а при больших физических нагрузках — максимальной.
• Характер технологического процесса и степень загрязнения вредными веществами. Для каждого химического соединения рассчитана максимально допустимая концентрация, при которой оно не будет оказывать негативное воздействие на организм человека. Исходя из этого определяется требуемая интенсивность аэрации, позволяющая концентрации оставаться в безопасных пределах.
• Тепло, которое выделяется при работе оборудования. Система естественной или искусственной вентиляции должна справляться с избыточным теплом, идущим от работающих станков и прочих устройств.
• Избыточная влага. Этот фактор учитывается только на тех предприятиях, где технологический процесс предусматривает использование различных жидкостей. Они медленно испаряются и постепенно повышают влажность в здании цеха.

Определяют оптимальное значение кратности воздухообмена для производственных помещений по таблице СНиП 2.04.05−91. В ней указана величина этого параметра для каждого конкретного помещения.

Рекомендуемые показатели:

• Цеха, где выполняется работа, не требующая больших физических усилий — 25.
• Площадки, где сотрудники выполняют простую работу с редким приложением физической силы — 30.
• Производственные помещения, где проводятся различные манипуляции, требующие значительных затрат сил — 35.
• Красильные цеха — 40.
• Промышленные площадки, где в процессе работы используются токсичные и летучие вещества — 45.

‘ >Системы вентиляции

2.3 Медицинские организации</span></h3>

Не менее важна хорошая работа вентиляционной системы и для медицинских учреждений, особенно тех, где лечатся дети и больные, находящиеся в тяжёлом состоянии. Кратность воздухообмена для лечебных заведений регламентируется СНиП 2.08.02−89. В нём перечислены все имеющиеся в больнице помещения, где могут находиться люди.

Основными из них являются:

• Палаты для стационарного лечения инфекционных больных — 160.
• Палаты для взрослых и детей, которые лечатся от заболеваний неинфекционного характера — 80.
• Кабинеты врачей и лаборантов — 60.
• Помещения, предназначенные для проведения мануальной и иглорефлексотерапии, а также все другие комнаты с наличием постоянных рабочих мест — 60.
• Небольшие помещения, где нет постоянных рабочих мест — 1.
• Помещения, в которых хранятся стерильные материалы и медицинские препараты — 4.
• Кабинеты ультразвуковой и функциональной диагностики, а также лифтовые холлы — 3.
• Комнаты, отведённые под процедурные — 4.
• Места проведения рентгенодиагностических и флюорографических обследований — 4.
• Комнаты для санитарной обработки больных — 5.
• Помещения для приёма и сортировки анализов — 3.
• Чистая зона центрального стерилизационного и дезинфекционного отделения (ЦСО и ДСО) — 3 и более.
• Грязная зона ЦСО и ДСО — не менее 5.
• Залы для занятия лечебной физкультурой — 60.
• Процедурная, предназначенная для введения радиофармацевтических лекарственных средств — 6.
• Кабинет для проведения обыкновенной и однофотонной позитронно-эмисионной томографии — 6.
• Лаборантские клинических анализов, а также мастерские по ремонту и обслуживанию различного медицинского оборудования, имеющего небольшие размеры — 3.
• Комната для мытья, стерилизации суден, сортировки грязного белья, хранения предметов уборки и дезинфицирующих средств — 5.
• Помещение для хранения чистых материалов, гипса, инвентаря, переносной медицинской аппаратуры — 1.
• Вестибюли, справочные, места регистрации больных, гардеробные, медицинские архивы, кладовые вещей и одежды — 1.
• Столовая и буфетная для больных, находящихся на стационарном лечении — 2.

Кратность воздухообмена, нормируемая по СНиП, — это один из наиболее важных показателей состояния воздуха в том или ином помещении. При правильном его расчёте и соблюдении всех рекомендаций, предусмотренных стандартными нормативами, можно значительно увеличить качество аэрации, а также сделать пребывание людей в комнате более комфортным и безопасным.

‘ >Виды вентиляцииФото

ВоздухообменВ — одно изВ базовых понятий вВ области вентиляции. Оно характеризует сменяемость воздуха вВ помещении, и, как следствие, эффективность работы приточных иВ вытяжных систем. Собственно, цель любой вентиляцииВ — это создание воздухообмена вВ помещениях.

Хороший воздухообмен свидетельствует оВ хорошей работе систем вентиляции, оВ регулярном обновлении воздуха вВ помещении, оВ достаточной свежести внутреннего воздуха. Плохой воздухообмен означает, что воздух застоялся, вВ помещении душно, приток свежего воздуха практически отсутствует или явно недостаточен.

Кратность воздухообмена

Кратность воздухообмена характеризует скорость, сВ которой воздух сменяется вВ помещении. ВВ системах вентиляции принято рассчитывать сменяемость воздуха вВ течение одного часа. Таким образом, кратность воздухообмена вВ помещении показывает, сколько раз воздух полностью сменился вВ помещении заВ час.

Однократный воздухообменВ — это однократная смена воздуха вВ помещении вВ час. Допустим, площадь помещения составляет 80В м², аВ высота потолковВ — 3В м. Объём такого помещения составит 240 м³. Чтобы достичь однократного воздухообмена вВ помещении должна быть предусмотрена подача воздуха вВ объёме 240 м³ свежего воздуха заВ 1В час иВ вытяжка вВ объёме 240 м³ отработанного воздуха заВ 1В час. Это соответствует расходу воздуха 240 м³/ч для приточной иВ вытяжной систем вентиляции.

ВВ некоторых случаях требуется, чтобы кратность воздухообмена вВ помещениях была равна 2. Для комнаты площадью 80м² иВ высотой потолков 3В метра расход приточного иВ вытяжного воздуха составит поВ 480 м³/ч.

Наконец, рассмотрим случай, когда требуется кратность воздухообмена вВ помещении поВ притокуВ 2, аВ поВ вытяжке 3. Для рассматриваемой комнаты это будет означать необходимость подать 480 м³/ч свежего воздуха иВ удалить 720 м³/ч отработанного воздуха.

Расчёт воздухообмена

Расчёт воздухообмена вВ помещениях может быть выполнен тремя способами вВ зависимости отВ назначения помещений:

• Расчёт воздухообмена поВ нормам воздухообмена (поВ кратностям)
• Расчёт воздухообмена поВ людям
• Расчёт воздухообмена наВ удаление вредностей

Нормы воздухообмена

Нормы воздухообмена представляют собой таблицы сВ указанием различных типов помещений иВ кратности воздухообмена поВ притоку иВ вытяжке, которые должны быть обеспечены вВ данном помещении. Ранее они приводились вВ СНиП, иВ отВ проектировщика требовалось определение кратности воздухообмена поВ СНиП. Сегодня нормы воздухообмена вВ помещениях приводятся вВ Сводах Правил (СП) иВ прочих нормативных документах, действующих наВ территории РФ.

Ниже приведена выдержка изВ таблицы 12В СП 44.13330.2011 «Административные иВ бытовые здания», где указаны нормы кратностей воздухообмена для различных помещений вВ административных зданиях. Фактически, это таблица кратности воздухообмена.

Помещения	Кратность воздухообмена
приток	вытяжка
1В Вестибюли	2	—
3В Гардеробные уличной одежды	—	1
10В Помещения для отдыха, обогрева или охлаждения	2В (ноВ неВ менее 30В м3/ч наВ 1В чел.)	3
11В Помещения для личной гигиены женщин	2	2
12В Помещения для ремонта спецодежды	2	3
13В Помещения для ремонта обуви	2	3

Как следует изВ таблицы, например, вВ вестибюли следует подавать 2В объёма помещения вВ час. При площади вестибюля 40В м² иВ высоте потолков 3В метра получим, что приток должен составлять 2·40·3 = 240 м³/ч.

АВ вВ помещениях для ремонта спецодежды нормы воздухообмена предписывают <nobr>2-кратный</nobr> приток иВ <nobr>3-кратную</nobr> вытяжку. Допустим, площадь помещения составляет 15В м², высота потолков 3В метра. Тогда расход приточного воздуха должен составлять 2·15·3 = 90В м³/ч, аВ расход вытяжного воздухаВ — 3·15·3 = 135 м³/ч. Именно эти числа далее попадают вВ таблицу воздухообмена.

Европейские иВ американские нормы воздухообмена

НаВ некоторых объектах возникает курьезная ситуация, когда заказчик ради улучшения вентиляции просит провести расчёт вентиляции, используя европейские иВ американские нормы воздухообмена. НаВ самом деле российские требования жёстче зарубежных. Нормы воздухообмена некоторых стран предписывают подавать гораздо меньше свежего воздуха наВ одного человекаВ — вплоть доВ 15В м³/ч, что вВ 4В раза ниже российских требований, иВ соответствует заметно менее комфортным параметрам микроклимата.

Кроме того, встречаются случаи бездумного перевода наВ русский язык европейских иВ американских норм поВ строительству иВ устройству инженерных систем сВ последующим возведением ихВ вВ ранг российских государственных стандартов. Безусловно, уВ зарубежных коллег есть чему поучиться, иВ имеет смысл перенять некоторый опыт. НоВ копирование норм без оглядки наВ климатические особенности нашей страны, разницу вВ архитектуре иВ другие факторы несёт вВ себе больше риска, чем пользы.

Расчёт воздухообмена поВ людям

Расчёт воздухообмена поВ людям сводится кВ подсчёту количества человек вВ помещении, определении расхода воздуха для каждого человека иВ суммировании этих расходов воздуха. Так, наВ каждого постоянно пребывающего человека требуется 60В м³/ч свежего воздуха, наВ посетителяВ — 20В м³/ч, наВ спортсменаВ — 80В м³/ч.

КВ примеру, вВ офисе 4В рабочих места иВ 2В стула для посетителей. Следовательно, расход приточного воздуха должен составить 4·60+2·20=280 м³/ч. Расход вытяжного воздуха обычно наВ <nobr>10-30%</nobr> меньше приточного, ноВ окончательно определяется наВ этапе расчёта воздушного баланса наВ объекте вВ целом.

Или другой примерВ — вВ танцевальном зале проводятся групповые занятия соВ средней численностью учеников 8В человек. Каков требуемый расход приточного воздуха? Данный расход следует определять исходя изВ 9В человек, так как помимо 8В учеников вВ зале присутствует преподаватель. Расход приточного воздуха для танцевального зала составит 9·80 = 720 м³/ч.

Расчёт воздухообмена наВ удаление вредностей

Расчёт воздухообмена наВ удаление вредностей, как правило, применяется наВ производствах сВ выбросами вредных веществ вВ помещение. Однако это может быть иВ расчёт наВ удаление влагоизбытков, например, вВ бассейне. Суть его заключается вВ том, чтобы разбавить концентрацию того или иного вещества доВ допустимых значений. Значения предельных концентраций для различных веществ приведены вВ ГНВ <nobr>2.2.5.3532-18</nobr> «Предельно допустимые концентрации (ПДК) вредных веществ вВ воздухе рабочей зоны».

Например, вВ частном доме бассейн площадью 15В м² испаряет 4,3В кг/ч (4300В г/ч) воды. Влагосодержание наружного воздуха зимой составляет 0,5В г/кг, летомВ — 11В г/кг, аВ требуемое влагосодержание вВ помещении бассейна составляет 13В г/кг.

Таким образом, зимой наружный воздух способен поглотить 13-0,5=12,5г/кг влаги изВ помещения бассейна. Для отвода 4,3В кг/ч воды нужен расход воздуха, равный 4300/12,5=344В кг/ч или, учитывая среднюю плотность воздуха 1,2В кг/м³, получим расход 344/1,2=287 м³/ч.

ВВ летнее время наружный воздух способен поглотить лишь 13-11=2В г/кг влаги. Для отвода 4,3В кг/ч воды потребуется расход воздуха 4300/(2·1,2) ≈ 1800 м³/ч. Дальнейший расчёт системы следует вести поВ наибольшему расчётному расходу, тоВ есть исходя изВ 1800 м³/ч.

Таблица воздухообмена

После того, как расчёт воздухообмена проведён для каждого изВ помещений, составляется таблица воздухообмена. Она представляет собой список всех помещений сВ указанием расходов приточного иВ вытяжного воздуха, аВ также обозначения систем, которые будут обслуживать данное помещение. Ниже приведён пример таблицы воздухообмена:

№	Наименование помещения	Приток	Вытяжка	Обозначение систем
1	Тамбур	—
2	Коридор	100	100	П1, В1
3	Ресепшен	120	90	П1, В1
4	Офис	280	230	П1, В1
5	Офис	360	300	П1, В1
6	Офис	360	300	П1, В1
7	Санузел	200	В2
ИТОГО:	1220	1220

Помимо расходов воздуха таблица воздухообмена также может содержать иные данные, которые помогают определить расход воздухаВ — площадь иВ высоту помещений, кратность воздухообмена поВ нормам, количество человек иВ посетителей иВ другую информацию. При подготовке такой расширенной таблицы воздухообмена вВ Excel появляется возможность ввести формулы расчёта расходов воздуха. Таким образом, достигается автоматизация расчёта воздухообмена.

ИзВ таблицы воздухообмена определяется расход каждой изВ вентиляционных систем. Для нашего примера получим:

• Расход системы П1В — 1220 м³/ч
• Расход системы В1В — 1020 м³/ч
• Расход системы В2В — 200 м³/ч

Далее под эти расходы воздуха выполняется подбор всех элементов системы вентиляции.

Заключение

ВоздухообменВ — это движение воздуха вВ помещении, направленное наВ замещение отработанного воздуха свежим наружным воздухом. Интенсивность этого замещения определяет кратность воздухообменаВ — величина, показывающая, сколько раз воздух полностью сменился вВ помещении заВ один час.

Расчёт воздухообмена выполняется вВ соответствии сВ нормами воздухообмена илиВ же сВ учетом количества находящихся вВ помещении человек илиВ же исходя изВ необходимости удаления вредных веществ. Так или иначе, воздухообмен рассчитывается для каждого помещения вВ отдельности, после чего цифры заносятся вВ таблицу воздухообмена, наВ базе которой формируются требования кВ вентиляционному оборудованию.

Юрий Хомутский, технический редактор журнала «Мир климата»

Что такое воздухообмен и как его рассчитывать вы уже знаете. Поэтому эта статья не несет никакой теоретической информации. В помощь проектировщику мы решили собрать все таблицы кратности воздухообмена из СНиПов и других нормативных документов в одном месте.

• РѰблица кратности воздухообмена РІ жилых зданиях

РїРѕ РЎРќРёРџ 2.08.01-89*

Кратность в жилых зданиях по ГОСТ 30494-96.

Кратность воздухообмена медицинских организаций по СП 158.13330.2014

Кратность воздухообмена в детских садах по СанПиН 2.4.1.3049-13

Кратность воздухообмена в профессионально-технических заведениях по СНиП 2.04.05-86

Кратность воздухообмена в административных и бытовых зданиях по СП 44.13330.2011

РїРѕВ Р’РќРџ 001-95В

Воздухообмен в помещениях пунктов по приему вторичного сырья

Р“РР“РЕНРЧЕСКРР• ТРЕБОВАНРРЇ Рљ РђР­Р РћРџРћР РўРђРњ РАЭРОВОКЗАЛАМ ГРАЖДАНСКОЙ РђР’РРђР¦РР

Воздухообмен в кинотеатре по СНиП II-Л.15-68

Кратности обмена воздуха в помещениях магазинов по СНиП II-Л.7-62

Читайте также:

Классы фильтрации для вентиляцииВентиляция в квартиреКонцепция напольного воздухораспределения

Если вы строите частный дом или здание для своего предприятия, то, наверное, сталкивались со множеством стандартов и хотели бы уже о них забыть. Но безопасность должна стоять на первом месте, не так ли? Если думаете начать строительство или сделать искусственную вентиляцию для готового объекта, то взгляните на нормы кратности воздухообмена в помещениях, которые мы привели в этой статье. Добиться качественного результата не так уж сложно, если всему уделить должное внимание. Согласны?

Из статьи вы узнаете, что собой представляет воздухообмен, как его измеряют и какие существуют нормативные документы в этой сфере. Прочитайте также о нормах для конкретных помещений. Здесь же вы найдете примеры расчета кратности воздухообмена.

Кратность воздухообмена и ее значение

Воздухообмен — количественная величина, отражающая работу вентиляционной системы в закрытом пространстве.

Кратность — индикатор замещения воздушной массы за единицу времени, закладываемый при проектировании зданий и систем вентиляции. До того как выбрать показатель кратности, следует ознакомиться с правилами и разобраться с методами расчета.

Простая схема воздухообмена в квартире/доме: для технических помещений важнее удаление воздуха, для жилых — приток, а переток между комнатами восполняет недостающие количества воздуха

Кратность воздухообмена — санитарный показатель состояния воздушной массы в помещении. От этого параметра зависит безопасность и комфорт людей. Допустимые значения регулирует государство — в строительных нормах и правилах (СНиП), сводах правил (СП), санитарных правилах и нормах (СанПиН) и ГОСТах. Кратность воздушного обмена показывает, сколько раз в течение часа воздух заменялся на новый.

В основе СНиПов по воздухозамещению лежат такие нюансы:

• предназначение постройки/помещения;
• температура и влажность воздуха;
• качество, интенсивность и пропускная способность естественной вентиляции;
• количество жильцов, работников и других людей постоянно или временно находящихся в помещении;
• теплопроизводительность работающих приборов;
• количество бытовой техники.

Есть 2 типа воздухообмена: естественный и искусственный. Естественный способ обмена заключается в движении воздушных масс за счет разницы давления. Из точек с большим давлением — в места с меньшим. Искусственный воздухообмен подразумевает работу вентиляторов, кондиционеров и других электрических устройств.

Формула кратности воздухообмена выглядит так:

N = Q возд / V пом, где:

Естественное замещение воздуха ограничивается 3—4-кратным показателем, поэтому его движение иногда приходится усиливать механической вентиляцией.

Устройство приточно-вытяжной вентиляции (от 1 до 10): забор воздуха, очистка, воздуховоды, приточный вентилятор, устройство подачи воздуха, прибор для удаления воздуха, вытяжной вентилятор, пыле- и газоуловители, фильтры, устройство выброса воздуха

Вентиляционные системы работают по 2 схемам: вытесняют старый воздух новым или перемешивают обе эти массы.

Для систем, работающих только на удаление воздуха, основная формула кратности выглядит следующим образом:

N = V у. в. / V пом, где:

В удаляемый объем следует включать тепловые выделения и летучие вредные вещества.

Для приточной и вытяжной вентиляции рассчитывают также отдельные показатели кратности.

К примеру, для приточной системы его определяют так:

N пр = L пр / V пом, где:

Отдельная норма кратности для вытяжной вентиляции обычно больше на 1 или 2 единицы в час по сравнению с притоком, но в некоторых медицинских помещениях — наоборот. Общую кратность всегда измеряют по большему показателю.

Кратность воздухообмена, приведенная в СНиПах и санитарных нормах, имеет 4 выражения:

• количество раз в час;
• кубические метры в час — обычно для помещений стандартных размеров;
• кубические метры в час на человека;
• кубические метры в час на квадратный метр.

Последние два показателя — удельные нормы воздухообмена для помещений, где большую роль играет присутствие людей. Расчет на человека бывает полезным на производственных цехах, в магазинах и больницах. На этих объектах можно подсчитать количество людей и установить среднее число посетителей.

На одного сотрудника следует отводить 60 м³/ч, а на временного посетителя — 20 м³/ч. Удельная кратность выступает как информативный показатель при условии, что размеры помещения приближаются к стандартным.

Воздухообмен в помещении: Q изб — избыточное тепловыделение, G — вредные газы или пары, V — объем помещения, q пр — концетрация вредных газов или паров в поступающем воздухе, q выт — то же, но в уходящем воздухе, t пр — температура поступающего воздуха, t выт — уходящего

Есть также коэффициент воздухообмена, определяемый формулой:

E = T / (2 × Y) × 100 %, где:

Коэффициент можно называть также качеством воздухозамещения. Показатель достигает 100 % в вентиляции, удаляющей старый воздух, и 50 % в вентиляционной системе, перемешивающей воздушные массы.

По нормативам кратности воздухообмена определяют требуемую производительность вентиляции.

Формула выглядит так:

L = n × V пом, где:

Норматив кратности по умолчанию составляет 1—2 раз для жилых комнат и 2—3 для офисных помещений. Для санузлов норма сменяемости воздуха начинается от 3—5, а для кухонь — от 5—10.

Нормы кратности воздухообмена для помещений

Утепленная и герметичная конструкция домов приводит к снижению кратности воздухозамещения. В результате вредные микроорганизмы размножаются интенсивнее, и портится общая гигиена.

В нормах и правилах отобразили критические значения по воздухообмену, несоблюдение которых однозначно приведет к проблемам.

Воздухообмен на примере подвала: чтобы добиться необходимой кратности, нужно несколько приточных отверстий и дефлектор на отводящей трубе для усиления оттока

Для многоквартирных домов, различных помещений и зданий вывели нормы кратности воздухообмена — в СП 54.13330.2016.

К отдельным комнатам есть следующие требования:

• кухня с газоиспользующим оборудованием — 80—100 м³/ч;
• кухня с электроплитой и без газовых приборов — 60 м³/ч;
• ванная/душевая/туалет — 25 м³/ч;
• совмещенный санузел — 50 м³/ч;
• общая постирочная, сушильная, гладильная — 7;
• холл или коридор в многоквартирном доме — 3;
• жилая комната в квартире (детская, спальня) — 3 м³/ч на 1 м²; 30 м³/ч на человека, но не меньше 0,35 раз в час от объема помещения;
• лестничная клетка — 3;
• гардероб в общежитии — 1,5;
• машинное помещение лифта — 1;
• комната с теплогенератором с теплопроизводительностью до 50 кВт — 1 м³/ч для закрытой камеры сгорания и 100 м³/ч для открытой;
• кладовая для хозяйственных предметов, спортивного оборудования — 0,5.

Если установить газовую плиту в помещение с теплогенератором, то потребуются дополнительные 100 м³/ч воздухообмена.

Для помещений разного назначения кратность подбирают по СП 60.13330.2016, СП 118.13330.2012 и СП 44.13330.2011.

Для измерения кратности воздухообмена в комнатах и технических помещениях с нестандартной планировкой или размерами — используйте СанПиНы и корректируйте результат исходя из самостоятельных расчетов.

В ресторанах над каждым источником тепла стоит разместить и приточную, и вытяжную вентиляцию, и если эти воздуховоды находятся вверху, то температурный контраст между внутренним и поступающим воздухом не должен превышать 6 °C

Современные здания оборудуют автономными воздушными клапанами, которые устраняют застоявшиеся массы воздуха. Владельцы квартир могут их регулировать.

Тип помещения	Кратность	Тип помещения	Кратность	Тип помещения	Кратность	Тип помещения	Кратность
Оранжерея	25 — 50	Прачечная	10 — 15	Офис	6 — 8	Больничная палата	4 — 6
Красильный цех	25 — 40	Парикмахерская	10 — 15	Гараж	6 — 8	Жилая комната	3 — 6
Металлообрабатывающий цех	20 — 40	Домашняя кухня	10 — 15	Спортзал	6 — 8	Площадка в подъезде, вестибюль	3 — 5
Пекарня	20 — 30	Кафетерий	10 — 12	Мастерская	6 — 8	Спальня	1,5 — 4
Кухня общепита	15 — 20	Конференц-зал	8 — 12	Домашний туалет	3 — 10	Школьный класс	2 — 3
Раздевалка с душем	15 — 20	Подвальное помещение	8 — 12	Чердак	3 — 10	Кладовка	0,2 — 3
Подсобка	15 — 20	Магазин	8 — 10	Комната переговоров	4 — 8	Электрощитовая	1 — 2
Туалет в общественном месте	10 — 15	Ресторан/бар	6 — 10	Ванная/душевая	3 — 8

Дополнительные вентилирующие приборы решают вопросы с предельно допустимыми концентрациями вредных веществ. В жилых зданиях и общественных учреждениях приемлемыми показателями считают 0,1 мг/м³ для озона и 0,005 мг/м³ для хлорсодержащих соединений.

Жильцы будут в еще большей безопасности, если сделают мощную механическую вентиляцию.

Цеха и промышленные помещения

В производственных помещениях условия бывают более тяжелыми, а иногда и вредными. Кратность воздухообмена в цехах должна в несколько раз превосходить параметры для других помещений.

Для производственных помещений нужен высокомощный воздухообмен с большой кратностью, а рассчитывают его по излишкам влаги, излишкам тепла, взрывоопасным и вредным веществам, выделениям от персонала

Факторы в подборе правильного показателя вентилирования цеха:

1. Процент влажности, избыток влаги в воздухе. В первую очередь это касается предприятий, которые в технологических процессах используют жидкости.
2. Тепловая энергия, вырабатываемая оборудованием. Избыточное тепло от промышленных машин нужно устранять через естественную и механическую вентиляцию.
3. Уровень загрязнения и особенности технологических процессов. Для каждого химического соединения есть предельно допустимая концентрация. Воздухообмен рассчитывают на то, чтобы основные вредные вещества присутствовали в воздухе в минимальном количестве.
4. Интенсивность труда. Тяжелая физическая нагрузка и напряженная умственная работа станут более легкими и выполнимыми при высоком содержании свежего воздуха. В случае с физическим трудом речь идет также о безопасности.
5. Количество работающих в помещении в один момент и на протяжении дня. Каждого сотрудника следует обеспечить воздухом с расчета на среднестатистическую потребность на 1 человека.

Значение имеет также форма цеха и его объем. Первый параметр влияет на движение воздушных масс, второй — на потребность в воздухе.

Придется учесть застаивание воздуха и его завихрение.

Цеха бывают малярными, сварочными, механосборочными и механическими: из этих помещений нужно удалять конвективное и лучистое тепло, дым, соединения с инертными газами и разные примеси

Для промышленных объектов с опасными и летучими хим. соединениями требуется 45-кратный обмен. Красильным цехам — 40. В помещениях, где работники в значительной мере применяют физическую силу, воздух нужно обновлять 35 раз в час.

На производственных площадках, где рабочий процесс не включает сложную работу и частое применение физических усилий, — 30. В цехах, где работа заключается в легкой физической нагрузке, — 25.

Кратность воздухообмена для промышленных помещений указали в СП 118.13330.2012, а также в СП 60.13330.2012 и СП 60.13330.2016 — актуализированных редакциях СНиП 41-01-2003.

Медицинские организации и больницы

В организациях здравоохранения от качества воздуха зависит жизнь пациентов и скорость их восстановления. В детских больницах на это следует обращать еще больше внимания. Кратность сменяемости воздуха для медицинских учреждений регламентирует СП 158.13330.2014.

Больше всего в замене воздуха нуждаются палаты для инфекционных больных. Требуемая кратность воздухообмена для них составляет 160 м³/ч на 1 человека. Палатам для других пациентов (детей и взрослых) нужна интенсивность воздухообмена на уровне 80 м³/ч на 1 человека.

Показатели в м³/ч на 1 человека дают больше гарантии, что такой кратности воздухообмена хватит для поддержания и улучшения здоровья лечащихся.

На врачебные кабинеты и лаборантские хватит 60 м³/ч на 1 человека. Столько же нового воздуха требуется в помещениях для игло- и мануальной терапии, залах для лечебной физкультуры, а также в кабинетах с постоянными рабочими местами.

Если кратность воздухозамещения в больнице правильная, то будет обеспечен идеальный химический и микробиологический состав воздуха при минимальном уровне шума и вибраций

Во многих случаях можно обойтись без высокоинтенсивного воздухообмена, а также без удельных нормативов. В кабинетах для томографии и процедурных для приема радиофармацевтических препаратов хватает 6-кратной смены воздуха.

Пять раз в час нужно обновлять воздух в грязных зонах ДСО/ЦСО, помещениях для санитарной обработки больных, комнатах для хранения дезинфицирующих средств, сортировки использованного белья, обработки и мытья посуды.

В кабинетах, где хранятся препараты и стерильные материалы, нужна 4-кратная сменяемость воздуха. В таком же количестве нового воздуха нуждаются процедурные и помещения, оборудованные под флюорографические и рентгенодиагностические обследования.

Трехкратное обновление воздуха считают нормой для небольших мастерских по обслуживанию медицинского оборудования, лаборантских комнат клинических анализов, чистых зон стерилизационного отделения.

Такие же нормы распространяются на помещения для сортировки анализов, холлы, кабинеты функциональной и ультразвуковой диагностики.

В отделе реанимации и интенсивной терапии воздухообмен проектируют так, чтобы препятствовать распространению продуктов горения, и в этом также помогают противопожарные клапаны

Для буфетов и зон принятия пищи при стационарах требуется 2-кратный воздухообмен. Всего 1 обновления воздуха в час достаточно для небольших кабинетов, где нет ни одного постоянного рабочего места.

Столько же хватит для маленьких складов с аппаратурой и чистыми материалами, вестибюлей на первом этаже, архивов, справочных, гардеробных и кладовых.

Офисы и деловые центры

В офисах и административных учреждениях требуется больше свежего воздуха, чем в индивидуальном жилье. Причина этому — большое количество офисной техники, напряженная умственная деятельность и стандарты обслуживания клиентов.

Критерии для вентиляции в офисах:

• большой размер вентканалов;
• наличие механической и естественной вентиляции;
• эффективная аэрация при невысоком расходе электроэнергии;
• гибкое управление системой вентиляции: возможность регулировки и настройки под внешние погодные условия;
• удобное размещение элементов механической и естественной вентиляции для проведения ремонтных и монтажных работ разного характера;
• применение бесшумного оборудования или звукоизоляции;
• качественная вытяжная и приточная вентиляция;
• постоянное поступление свежего воздуха, в идеале с улицы.

Новый воздух должен эффективно удалять испарения. Стоит уделить внимание увлажнению и очистке воздуха, его охлаждению или прогреву перед подачей в помещения.

В больших офисных залах делают развитую систему общеобменной и местной вентиляции с клапанами, воздухораспределителями, калориферами, теплоизоляцией и автоматическим управлением

В рабочей комнате на 1 сотрудника нужно не меньше 20 м³/ч. В конференц-залах столько же отводят на каждого посетителя. Интенсивный воздухообмен следует обеспечивать в умывальных и санитарных комнатах — до 15 обновлений воздуха в час.

Помещениям для курения понадобится 10-кратный обмен. В кабинете управляющего/управляющих нужна кратность воздухообмена на уровне 3, в технических помещениях — 1, в комнатах с картотеками и кладовых — 0,5. Нормы для офисов есть в СП 118.13330.2012 и международном стандарте ASHRAE 62-1-2004.

Примеры расчета кратности воздухообмена

Возьмем для примера помещение высотой 3,5 м и площадью 60 м², где работает 15 человек. Считаем, что воздух загрязняется только от роста концентрации углекислого газа из-за дыхания.

Сначала находим объем помещения: V = 3,5 м × 60 м² = 210 м³.

Учитываем, что 1 среднестатистический человек выделяет 22,6 л углекислого газа в час.

Получаем, что вредные выделения можно рассчитать формулой B = 22,6 × n, где n соответствует количеству людей в помещении.

B = 22,6 л/ч × 15 = 339 л/ч

Для помещений максимально допустимая концентрация углекислого газа равняется 1/1000, или же 0,1 %. Переведем это в 1 л/м³. В чистом воздухе углекислого газа есть около 0,035 %. Переводим в 0,35 л/м³.

Рассчитаем, сколько свежего воздуха понадобится для всех 15 человек:

Q = 339 л/ч : 1 л/м³ – 0,35 л/м³ = 339 л/ч : 0,65 л/м³ = 521,5 м³/ч. Кубические метры в данном случае перешли в числитель, а часы — напротив, в знаменатель.

Помимо расчета по вредным веществам, кратность воздухообмена имеет значение при регулировании количества влаги и тепла в помещении: соответствующие формулы показаны на этом изображении

Определяем кратность воздухообмена:

N = 521,5 м³/ч : 210 м³ = 2,48 раз в час. Выходит, при сменяемости воздуха на уровне 2,48 раз в час концентрация углекислого газа останется в пределах нормы.

Найдем теперь удельную кратность воздухозамещения на 1 человека и на 1 м². Объем помещения при этом должен быть не меньше 210 м³, а высота потолка — от 3,5 м.

521,5 м³/ч : 15 чел. = 34,7 м³/ч на 1 человека

521,5 м³/ч : 60 м² = 8,7 м³/ч на 1 м² площади

Вредные выделения (B) также рассчитывают через формулу:

B = a × b × V × n, где:

Содержание веществ можно измерять в граммах, а не в литрах — так будет лучше для безопасности.

Выводы и полезное видео по теме

Кратность воздушного обмена для разных помещений магазина + чертеж:

Приложение для расчета воздухообмена для различных помещений:

Базовые величины для системы вентиляции, расход воздуха:

Кратность воздухообмена отображает потребность помещений в том количестве воздуха, при котором они нормально функционируют. Сменяемость воздуха выражается в количестве раз в час или кубометрах за этот же период. Есть также удельные величины на 1 человека и 1 квадратный метр.

В свежем воздухе больше всего нуждаются больницы, опасные производства и публичные места. От показателя минимальной кратности воздухообмена иногда зависит жизнь, поэтому пользуйтесь не только нормативами, но также считайте все сами и приглашайте специалистов.

Есть вопросы по кратности воздухообмена или по связанным с этим параметрам? Задавайте их в форме под статьей. Вы также можете обмениваться ценной информацией с другими читателями. Возможно, кому-то будет полезен ваш личный опыт в этом вопросе.

Используемые источники:

• https://ventilyaciyadom.ru/o-ventilyacii/vozduhoobmen/kratnost-raschet-dlya-pomeshhenij.html
• https://oventilyacii.ru/ventilyaciya/kratnost-vozduhoobmena-po-snip.html
• https://mir-klimata.info/learn/2704/
• http://airducts.ru/kratnost-po-snipam-v-tablicax/
• https://sovet-ingenera.com/vent/raschety/normy-kratnosti-vozduhoobmena-v-pomescheniyah.html
