Водяной насос для частного дома: для домашнего водопровода- Как правильно выбрать? Инструкция +Видео

Далеко не каждый частный дом подключен к системе центрального водоснабжения. Владельцам приходится самостоятельно обустраивать водопроводную систему.

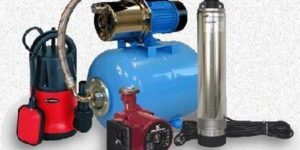

Разновидности насосов

Насосы делятся на три вида:

• Погружные
• Поверхностные
• Автоматические станции

Погружные насосы

Насосы этого типа погружаются непосредственно в перекачиваемую жидкость. Все изделия имеют цилиндрическую форму. Насос данной категории может поставлять воду с глубины до 150 метров.

Конструкция и механизм действия

• Центробежный
• Шнековый
• Винтовой
• Штанговый

Насосы центробежного типа

Являются самыми востребованными. Действие устройства основывается на перемещение лопаток рабочего колеса во внутренней камере вместе с подаваемой водой, на которые действует центробежная сила. Она и доставляет воду в систему. В центральной камере образуется разряжение воздуха, что создает всасываемость через входной патрубок.

Наибольшим КПД обладают центробежные насосы – многоступенчатые.

Плюсы

• Хороший напор
• Высокий КПД
• Универсальность

Шнековые насосы

Насосы относятся к классу специализированных – перекачивает жидкости, содержащие большое количество разного рода примесей.

Основной элемент – шнек, отвечает за подачу воды в магистраль. Перемещение воды происходит за счет силы трения, лопасти двигаются по своей оси и с каждым поворотом поднимают жидкость.

В случае установки шнекового насоса для системы водоснабжения, диаметр корпуса должен быть на 1 см меньше сечения обсадной трубы. В противном случае, агрегат будет постоянно засоряться.

Плюсы

• Равномерная подача
• Самовсасывание
• Хорошее давление

Минусы

• Нет регулировки рабочего объема
• Холостой ход недопустим

Винтовой насос

Процесс перекачки жидкости происходит, благодаря вращению рабочего колеса с большим количеством лопастей.

Насос винтового типа способен создать хороший напор на подачу, даже при малом количестве воды в резервуаре.

Существует три подвида

1. Однавинтовой –горизонтальная система. Состоит из резиновой обоймы с однозаходным винтом и двухзаходную винтовую поверхность из металла. В процессе работы образуются полости, в них всасывается вода, винт двигается по оси и происходит подача воды.
2. Двухвинтовоой – обладает автоматической заливкой. Баланс у такого насоса продольный. Все системы функционируют без контакта
3. Трехвинтовой насос включает в себя горизонтальный и вертикальный трехвинтовой виды. Двигатель монтирован на платформе, оснащен соединением при помощи муфт.

Внимание!

Глубинный винтовой водяной насос подойдет в тех случаях, когда вода в колодце или скважине содержит минимальное количество нерастворимых примесей.

Достоинства

• Равномерная подача
• Самовсасывание
• Низкий шум
• Минимальный износ

Самым востребованным на рынке является трехвинтовой насос.

Штанговый насос

Штанговый агрегат поставляет воду по принципу возвратно – поступательного движения плунжера в неподвижном цилиндре. Плунжер приводят в рабочее состояние штанги и качалка.

Штанговые насосы в своем большинстве применяют в промышленности, чтобы доставить жидкость с большой глубины. В частных домах устанавливается очень редко.

Плюсы

• Поднимает жидкость с большой глубины
• Хорошее давление

Погружные насосы обладают хорошими характеристиками, высоким КПД, отсутствует проблема с охлаждением, морозоустойчивы.

Недостатки погружных насосов

• Ремонт требует демонтажа
• Подвержены коррозии
• Могут утонуть из-за обрыва троса.

Поверхностные насосы

Поверхностные насосы устанавливаются у оголовка или в цоколе. Труба погружается в источник, она обязательно заполняется водой, иначе агрегат работать не станет, при включении насоса происходит подача воды.

Все насосы имеют одну конструкцию

• Силовой блок – основа электродвигатель
• Нагнетательный блок. Создает разряжение воздуха и напор
• Блок управления силовым и нагнетательным узлами.

Агрегаты бывают трех типов

• Вихревой
• Центробежный
• С внешним эжетором.

Вихревые типы – недорогие, малогабаритные изделия с довольно низким КПД, несмотря на это, насос организует хороший поток с давлением. Жидкость поступает в магистраль при помощи рабочего колеса с множеством лопаток.

Центробежные насосы не подойдут для водной магистрали частного дома. Хотя и обладают хорошим КПД. Они хороши для полива и для дачи, где нет большого потребления жидкости.

Поверхностные насосы в своем большинстве обладают малой мощностью, по этой причине их иногда оборудуют эжекторами.

Автоматические станции

Автономная станция перекачивает воду из любого доступного источника, насос гарантирует постоянное давление в водопроводной системе и транспортировку воды ко всей домашней сантехнике.

Как работает автономная водяная станция?

Помповая станция для частного дома состоит из

• Насоса
• Мембранного бака
• Автоматики и группы контроля

Бесперебойная работы станции, зависит от постоянной подачи электроэнергии. Сам агрегат полностью автоматический и исключает стороннее вмешательство.

Станции с мембранным баком имеют цилиндрическую форму, он разделен на две части мембраной. Одна часть наполняется газом на заводе, в ней создается давление.

Когда автоматический насос включается, вода попадает в первую часть мембранного бака. По мере заполнения, мембрана растягивается, газ во второй емкости сжимается. Так образуется давление. Контроль за показателями давления осуществляется с помощью датчиков. Если давление достигает 2-4 атмосфер, система сигнализируют об отключении агрегата.

Когда водой не пользуются, давление в трубах стабильно и автономная система не работает. Если открыли кран, в него подается вода из первой части бака, по мере того, как в гидроаккумуляторе снижается уровень воды, а соответственно и давление (фиксируется низкий уровень давления), насос включается и заполняет мембранный бак и выравнивает давление.

Когда пользование жидкостью завершено, насос продолжает качать непродолжительное время, после происходит отключение.

Насосы для автономной системы имеют два вида конструкции

• Вихревые. Создают минимальный шум, но доставить жидкость расположенную на глубине не способны.

Монтаж рекомендуется строго в помещении, высокая чувствительность к перепаду температуры. При переохлаждении возможен окончательный выход из рабочего состояния.

• Центробежные. Шумные, но способны поднять жидкость находящуюся на большой глубине. Не устойчив к температурным изменениям. Установка в отдельном помещении.

Почти все автономные станции поступают в готовом виде (собранном) и оборудованы поверхностным видом насоса. Насос, мембранный бак и группу контроля монтируют к одной раме. Насос имеет трубопровод, что опускается в любой источник.

Плюсы

• Возможность эксплуатации в узких скважинах (32мм)
• Поднятие жидкости с 7-10 метров

Скважины обладающие большой глубиной требуют установки погружных насосов.

Как вариант допустима установка эжектора. Опустив его в источник с двумя подключенными шлангами. Само устройство останется на поверхности. Такой нюанс позволит доставить жидкость с 40-45 метровой глубины.

Внимание!!! Автономная система очень чувствительна к наличию воздуха в шлангах, ее запуск ответственная процедура.

Как выбрать

Все насосные станции обладают определенными параметрами. Именно на них стоит обратить внимание.

• Мощность
• КПД
• Объем мембранного бака
• Высота подъема воды

Чтобы узнать точные характеристики агрегата, стоит воспользоваться таблицей, что прилагается к паспорту устройства.

Также стоит заострить внимание на доп-функциях. Работа в холостом режиме и защита от перегрева. Они не будут лишними.

<index>

Для водоснабжения частного дома из скважины или колодца применяют насосы. Они различаются конструкцией и принципом действия, которые влияют на производительность.

Водяной насос для частного дома.

Конструкция и принцип действия водяных станций

Погружные модели опускают в воду, где они охлаждаются при работе. Для защиты от перегрева при падении уровня жидкости они имеют встроенную автоматику. Поверхностные модели устанавливают на удалении от источника в помещениях с постоянной плюсовой температурой. Вода всасывается через трубу, опущенную в источник.

В отдельный вид можно выделить насосные станции – компактные водонапорные комплексы.

На общей станине смонтированы:

• поверхностная помпа;
• накопительный мембранный бак;
• автоматика из реле давления и манометр.

Любые насосы для воды в частном доме – поверхностные и погружные – редко используются без гидроаккумулятора. Это может быть большая емкость, установленная на чердаке дома. Чаще применяется мембранный бак, который входит в комплект малогабаритных водных станций или устанавливается отдельно. Он защищает систему от гидроударов, в нем создается запас воды.

Гидроаккумулятор разделен надвое эластичной мембраной. Когда электронасос включается, во вторую часть бака закачивается вода. Под ее воздействием мембрана сжимается, создавая давление в водопроводе. Его уровень контролирует реле, которое отключает помпу при достижении верхнего заданного порога.

Принцип работы насосных станций.

Если открыть кран, в него из бака начинает поступать вода. Давление постепенно снижается; когда оно достигает нижнего уровня 1,5 атм, реле включает электродвигатель. Вода вновь начинает закачиваться в систему, цикл повторяется. Стабильное давление, которое поддерживается автоматически, позволяет подключать любые бытовые приборы, организовать автополив участка.

В насосных станциях преимущественно установлены помпы центробежного типа. Единственный их недостаток – шумность в работе.

Преимуществ больше:

• могут качать воду, содержащую примеси песка;
• КПД бытовых моделей достигает 70%;
• объем прокачиваемой жидкости до 20 м³/час;

Принцип работы простой: вода поступает на центробежное колесо и выталкивается через патрубок. Выпускаются многоступенчатые модели с несколькими центробежными колесами в отдельных камерах. На каждом последующем повышается давление. Напор, создаваемый бытовыми центробежными электронасосами, превышает возможности помп других типов и достигает 300 м.

Вихревые насосы применяются в станциях реже. Они всасывают воду лопастями, работают почти бесшумно. Высота подъема не превышает 100 м, а объем прокачки 5 м³.

Станции от производителей оснащаются в большинстве поверхностными электронасосами. Их важное преимущество – возможность использовать в самых узких скважинах диаметром 32 мм, куда погружная помпа не войдет. Опускают шланг, через который засасывается вода с глубины 7-10 м.

С большей глубины воду качают погружными электронасосами. В быту применяются несколько видов, среди них есть центробежные и вихревые. Используют также винтовые электронасосы, которые подают воды до 15 м³/час на высоту 100 м. Рабочая часть в них – змеевидный винт, который всасывает жидкость и проталкивает в выходной патрубок.

Для колодцев используют вибрационные электронасосы. В них под воздействием электромагнита быстро перемещается мембрана, засасывая воду. Они прокачивают до 1,5 м³/час жидкости, предельный напор 80 м. К достоинствам относится быстрая установка и демонтаж, долговечность. Преимущественно используют сезонно дачники для полива участка, других хозяйственных нужд.

На что обратить внимание при выборе

На выбор станции для водоснабжения дома влияют многие факторы.

Внимание обращают прежде всего на технические параметры:

• мощность двигателя;
• объем воды, которая перекачивается за 1 час или минуту;
• вместимость гидроаккумулирующего бака;
• высота водяного столба, который может создать помпа.

Характеристики объема перекачиваемой воды и напора производителем указываются максимальные. Это не значит, что они будут реализованы. Например, в паспорте указан напор 40 м, но он не учитывает расхода воды, а создается, когда закрыты все краны.

Кроме технических характеристик, при покупке обращают внимание на особенности моделей:

1. Наличие поплавкового выключателя. Он разрывает цепь электропитания при падении уровня воды до отметки, опасной для двигателя.
2. Реле сухого хода устанавливают по желанию покупателя. Назначение аналогичное поплавковому выключателю, но другой принцип действия.
3. Размер взвешенных частиц песка в воде. Он указывается в паспорте, в соответствии с качеством воды в источнике подбирают модель.
4. Встроенный обратный клапан, вес и габариты, продолжительность и возможности гарантийного сервиса. Эти характеристики менее важные, но влияют на выбор.

Немалую роль играет материал, из которого изготовлен корпус и основные узлы. Это сказывается на долговечности, цене и рабочих характеристиках.

Самые дешевые – насосы с полипропиленовым корпусом. Он не корродирует, при работе создается минимальный шум. Требует осторожного обращения, поскольку легко повреждается. Рабочие органы также пластиковые, все вместе понижает вес изделия.

Помпа в чугунном корпусе работает еще тише, но материал подвержен коррозии, большой вес. Нержавеющая сталь устойчива к агрессивной среде, но изделия из нее самые дорогие, сильно шумят.

Выбирая модель китайских производителей, учитывают, что обмотку электродвигателей они делают из алюминия вместо меди. Это сказывается на технических параметрах: насос повышенно расходует электроэнергию, больше нагревается корпус, падает КПД. Технические характеристики двигателей с алюминиевой обмоткой не дотягивают до медной 20%. Необходимо брать с запасом мощности. Некоторые российские фирмы идут аналогичным путем, устанавливая алюминиевую обмотку. Стоимость меньше, но качество ниже.

Учитывают дебит источника – производительность агрегата должна быть несколько меньше притока воды. Модели неизвестных производителей лучше не брать. Некоторые из них применяют устаревшую технологию уплотнения вала двигателя сальниками. Они через некоторое время теряют плотность, при высоком давлении начинают пропускать воду. Современное технологическое решение – графитовые кольца.

Не используют насосы для скважин в колодцах, даже если они подходят по техническим параметрам. Колодезные помпы рассчитаны на подъем воды в большом объеме с малым напором. Скважинный электронасос создает более высокий водяной столб. В колодце он будет работать, перекачивая большое количество воды при малом напоре, что вредно для него.

Расчет данных для выбора прибора

Чтобы подобрать подходящий насос для воды в частном доме, производят расчеты.

Понадобятся данные:

1. Расход жидкости, которую обеспечивает помпа.
2. Высота всасывания – расстояние по вертикали от водяного зеркала до впускного патрубка агрегата.
3. Высота нагнетания – разница между уровнем выпускного трубопровода и наивысшей точкой магистрали.
4. Давление в магистрали. Начальное в колодце или безнапорной скважине равняется 1 атм. Конечное – необходимое для домашнего водопровода.
5. Потери давления – определяются качеством стенок, расходом жидкости. Для упрощенных расчетов считают, что с каждыми 10 м трубопровода оно падает на 1 атм.

Пример расчетов:

• объем воды по паспорту – 20 м³/час;
• от помпы до водяного зеркала – 5 м;
• высота водяного столба – 3 м;
• суммарные потери давления (5 м + 3 м) : 10 = 0,8 м;
• конечное давление принимают 1 атм или 9,8 м.

Используя эти данные, рассчитывают напор воды в системе: 5 + 3 + 0,8 + 9,8 = 18,6 м.

Дальше узнают требуемую мощность электродвигателя – P. Используется формула: P = 2,725 × R × N. Здесь R – расход (м³/час), N – напор (м). Используя данные из вышеприведенного примера, делается расчет: P = 2,725 × 20 × 18,6 = 1,013 кВт. С работой справится двигатель мощностью 1,1 кВт.

Рейтинг лучших насосов воды для частного дома

Насосы выбирают с учетом целей, для которых они нужны. Для полива огорода и технических нужд часто пользуются вибрационными помпами. Есть множество моделей, но самая совершенная – Водолей. Существует большой модельный ряд с различными характеристиками.

Для забора воды с примесями монтируют дополнительный фильтр. Производители колодезных насосов Grundfos оснащают свои изделия поплавковым устройством, которое забирает чистую воду с поверхности. Дополнительная фильтрация в доме не требуется.

Рейтинг лучших моделей насосных станций.

Для постоянного водоснабжения дома первые места в рейтинге насосных станций занимают:

1. NeoClima GP 600/20 N (Греция) – для колодцев, корпус выполнен из нержавеющей стали. Стоимость около 6 тыс. руб.
2. Quattro Elementi Automatico 801 – центробежный электронасос, поднимает воду из глубины 8 м на высоту 40 м. Цена 6 тыс. руб.
3. Al-Ko HWF 1000 – поверхностная помпа производительностью 4 м³/час. Продается за 6 тыс. руб.
4. Джилекс Джамбо 60/35 Ч-24 – с гидроаккумулятором большей вместимости – 24 л, производительность 3,6 м³/час. Цена 9 тыс. руб.
5. VMtec Altera Auto 5/5 – мощный двигатель 1,5 кВт, напор 58 м, нержавеющий корпус. Стоимость – 33 тыс. руб.
6. Grundfos CMB-SP SET 3-47 (PM 1-22) – поверхностная станция из нержавеющей стали производства Дании. Стоимость 33,5 тыс. руб.

Лучшие в рейтинге среди погружных насосов Джилекс Водомет Проф – усовершенствованные конструкции модельного ряда Водомет. 7 модификаций различной производительности стоимостью от 8 тыс. руб. до 20 тыс. руб.

Оптимальные по соотношению цены и качества итальянские модели Pedrollo, Speroni, Dab. Стоимость ниже, чем у Grundfos, но материалы, исполнение качественные.

Как установить насосное оборудование

Поверхностные насосные станции размещают рядом с источником в приямке, кессоне, отдельном домике или в помещении. Важно соблюдать требования: сухость и постоянная плюсовая температура. Уличные сооружения гидроизолируют, утепляют. Устраивать кессон на даче с сезонным проживание нерационально – большие затраты. Оборудование устанавливают в ящике, а на зиму забирают в помещение.

Погружные помпы опускают в источник на тросе, зафиксировав на перекладине, уложенной на оголовке. Ее делают из трубы, уголка, металлопрофиля. В колодце можно опустить ниже, вбив поперечину в щели между кольцами или проделанные отверстия. Глубинное водоподъемное устройство размещают по центру скважины, шахты, чтобы оно не касалось стенок. Гидробак и автоматику располагают в теплом помещении или рядом с источником, обеспечив сохранность от холода и влаги.

Необходимо протянуть линию электроснабжения. Если оборудование установлено рядом с источником, длины штатной проводки может не хватить. Используют медный многожильный кабель, который подключают к заземленному щитку с автоматами. На другом конце кабеля должна быть качественная розетка с заземлением, керамической сердцевиной и латунными контактами. К ней подключают вилку от штатного электрического шнура помпы.

Вместе с погружным водяным насосом в скважину опускают заборный шланг и электрокабель. Их прикручивают хомутами к тросу, обеспечивая легкое провисание. Это предохранит систему от поломок. Вся нагрузка должна приходиться на трос.

Для подачи воды в дом используют полиэтиленовые трубы. Их прокладывают в траншее, желательно ниже точки промерзания грунта. Не помешает надежное утепление, чтобы гарантировать, что вода в магистрали не замерзнет.

Через пластиковые фитинги трубы легко подключаются к насосу и внутренней системе. Схема подключения оборудования стандартная, включает гидроаккумулирующий бак, манометр и автоматику. Станции собираются производителем на общей станине. Если используется погружная помпа, гидроаккумулятор и автоматику размещают отдельно. Для подключения водопровода применяют штуцер на 5 входов.

</index>880808.10.20195 мин.

Автономное водоснабжение жилого помещения – прекрасная альтернатива создать комфорт на даче или загородном доме. При установке и выборе насоса необходимо знать основные критерии, которым должно соответствовать оборудование, а также виды способов подачи воды в дом. Важные аспекты подбора насоса для загородного дома перечислены в статье.

Варианты подачи воды в загородный дом

Наличием централизованного водоснабжения может похвастать не каждый дачник, некоторым приходится самостоятельно решать эту проблему. В некоторых регионах добыть качественную воду не так просто и единственным способом является скважина. Вам интересно будет узнать, как найти воду на участке для скважины. Кроме нее источником для снабжения здания водой может выступать речка или колодец.

Вода может использоваться межпластовая, артезианская, из открытого водоема, грунтовая.

Выбор источника будет зависеть не только от глубины залегания грунтовых вод, но и от финансовых возможностей жильцов. Самым доступным вариантом является колодец, основным преимуществом которого является доступность и возможность использования простым ведром. Копать его стоит подальше от хозяйственных построек, чтобы вода была пригодной для питья.

Если установить дополнительную теплоизоляцию, то пользоваться им можно будет и в холодное время года.

Читайте также материал про изоляцию для труб и водоснабжение из колодца.

Недостатком такого источника можно назвать возможность заливания и не всегда идеальное качество жидкости. Одним из самых современных способов сделать автономное водоснабжение – скважину. Такая вода чище, чем из колодца и затрат на обустройство меньше.

У скважины множество преимуществ:

• ее можно сделать в любом месте;
• она служит около ста лет и не загрязняется;
• простота эксплуатации;
• достаточное количество воды и для питья, и для хозяйственных нужд.

Одним из недостатков можно считать необходимость привлечения специалистов для обустройства скважины, которые точно знают можно ли в указанном районе бурить без разрешения. Не многие знают, как завести воду из скважины.

Как подключить машинку автомат без доступа к водопроводу?

Узнайте, как отличить качественный кухонный смеситель.

Как выбрать качественный глубинный насос для скважины?

Что выбрать

После установки на участке источника воды пора приступать к выбору насоса или целой водяной станции. К процессу подбора стоит подходить с особым вниманием, потому что именно это оборудование будет отвечать за процесс закачки, а значит, оно должно быть исправным и соответствовать необходимым требованиям.

В совокупности с колодцем можно использовать следующие типы насосов:

1. Центробежный насос для скважины.
2. Ротационный.
3. Вихревой.
4. Водоструйный.
5. Поршневой.
6. Вибрационный.

Не обладая необходимыми знаниями, выбирать оборудование стоит только под чутким контролем специалиста, который точно знает, что подойдет на ваш участок с учетом уровня воды, давления и необходимого напора.

Также рекомендуем ознакомиться с нашими статьями которые подскажут какой насос выбрать для колодца для подачи воды и как выбрать автономную канализацию.

Лучше насоса – станция, в конструкции которой присутствует датчик давления и гидроаккумулятор, которые отвечают за поддержание одинакового давления на любом этапе работы. У них имеется мембранный бак, в который накапливается жидкость, а значит, перебоев не будет.

Такая система водоснабжения полностью автоматизирована. При неиспользовании воды и полном баке насос в ее конструкции автоматически выключается, как только уровень внутри бака снижается, включается ресивер и идет подкачка, пока уровень не достигнет необходимого.

Как устроена система водопровода

Водопровод разделяется на две ветви: холодная и горячая вода. Чтобы можно было купаться, необходим водонагреватель накопительного типа. Отдельный отвод на горячую воду может подключаться к газовому котлу или электрическому. Несомненно, накопительный нагреватель в несколько раз экономичнее проточного, если рассматривать со стороны затрат на электроэнергию.

Читайте отдельно наши статьи про насос для горячей воды и рейтинг производителей смесителей.

Как осуществить правильный выбор насоса для дома

Несмотря на огромное количество плюсов насосных станций, они имеют один существенный недостаток – шум во время работы. Это основная причина, почему специалисты рекомендуют размещать ее подальше от дома.

Есть в продаже современные станции, которые разрабатывались с расчетом сгладить этот недостаток. В качестве яркого примера можно выделить GRUNDFOS типа MQ. Модель полностью готова к подключению и не требует специальных навыков использования.

При всем этом, если источник воды расположен дальше, чем на 300 метров, использовать станцию не получится, потому что напор будет слишком маленьким.

Обязательно на водопровод должен быть поставлен обратный клапан, который будет препятствовать обратному оттоку. Ярким представителем модели со встроенным клапаном является GRUNDFOS типа MQ.

Выбрав источник, тип станции можно переходить к подбору модели. Если напор составляет 2 атмосферы, то через открытый кран расход составит 4 литра в минуту, при использовании душа 12 литров.

Если подсчитать точки забора и принять во внимание вероятность одновременного забора сразу в нескольких из них, то можно узнать производительность выбираемого оборудования.

Станция БЕЛАМОС XA 06 ALL с высотой подъема 33 метра обойдется в 9500 тысяч рублей, модель 13 I ALL с подъемом 50 метров уже в 13000 рублей. Немного дешевле стоит Калибр СВД -650Ч 00000044891 с высотой подъема в 35 метров – 7500 рублей и Джилекс Джамбо 70/50 П-50 4751 с подъемом в 50 метров 10500 рублей. Если объем бака будет составлять 50 литров, то цена Джилек Джамбо увеличивается до 17500 рублей.

Чтобы верно подобрать устройство, стоит принять во внимание несколько рекомендаций:

1. На даче расход будет составлять в летний зной до 1,5 м3/ч.
2. В коттедже на 6 человек расход до 2 м3/ч.
3. В особняке с поливом, бассейном и фонтанами расход от 4 м3/ч.

Не забывайте о возможностях своего источника, если расход будет больше чем отдача, то источник опустеет. Если есть подозрения лучше установить оборудование с защитой от сухого хода.

Уровень давления в насосе учитывается исходя из количества горизонтальных участков водопровода и его высоты. Столб в 10 метров из жидкости – 0,1 атмосфер, умножаем его на длину этого участка и получаем потерю в давлении, выраженную числом.

Какие насосы бывают и как подобрать самый хороший

Все представленное на рынке оборудование можно разделить на следующие категории:

1. Погружное. Используется при необходимости опустить оборудование прямо в воду. Такая система обеспечивает необходимым количеством воды, подаваемым под любым напором. Они бываю для скважин и для колодцев. Скваженные могут перекачивать жидкость с примесями и имеют высокую защиту от перегрева. Колодезные насосы погружать полностью в воду нельзя, но они сами отключаются при отсутствии воды.
2. Поверхностные. Не устанавливаются на воду. В продаже представлены двумя типами: центробежные и вихревые. Вихревые характеризуются небольшой глубиной всасывания. Они обладают такими преимуществами, как компактность, стабильность, удобство, небольшая цена. У центробежных глубина всасывания жидкости составляет девять метров. Их преимуществом является автономность работы.
3. Пакет SQE. Автоматизированная система, в конструкции которой есть мембранный бак, датчики для поддержания постоянного давления в системе.

Принцип подбора водяного насоса для водоснабжения в частном доме

При подборе оборудования стоит руководствоваться несколькими обязательными критериями, таким как уровень жидкости, потребности жильцов, цена, диаметр источника, напор.

В паспорте, который прилагается к оборудованию, имеется показатель – оптимальная глубина использования. Его обязательно нужно учитывать при покупке. Чтобы угадать с выбором опустите грузило на дно скважины и посмотрите глубину.

Узнать больше о системе водоснабжения частного дома вы можете, ознакомившись с данным видео:

Выбирайте товар с учетом ваших потребностей, к примеру, на 4 человек необходимый расход воды в минуту составляет 50 литров.

Устройство с запасом жидкости будет стоить дороже, но с ним не прогадаете. Помните, что стоимость прибора будет складываться исходя из установки, обслуживания и приобретения дополнительных элементов.

Организовать включение в систему централизованного водоснабжения частного дома, дачи или коттеджа удается нечасто. Обычно их владельцам приходится решать вопрос об автономной системе водообеспечения своего жилища.

Но, даже если есть возможность подключения к проходящему рядом с домом городскому или поселковому водопроводу, иметь при этом на участке независимый источник воды — не самая плохая идея как с точки зрения экономической, например, используя его для полива, так и в качестве гарантии от внезапных отключений центральной системы.

Общая информация

Система автономного водоснабжения частного дома состоит из нескольких компонентов:

1. Водный источник:

• Колодец— искусственная выработка‑шахта, выкопанная для сбора подземных грунтовых вод в поверхностном водоносном слое до глубины 10~15 м и укрепленная от осыпания.
• Скважины. Выполняются методом бурения и бывают нескольких типов:
  • Безнапорные: «на песок» — до 50 м, «на известняк» — до 150 м.
  • Артезианские — свыше 150 м.
  • Абиссинские и др.
• Искусственные водоемы. Емкости для сбора талых, дождевых вод. При имеющемся поблизости ключе или роднике можно организовать углубленный отвод его русла.
• Естественные водоемы. Ручьи, реки, озера.

Потребители воды на участке и в доме: мойки, раковины, ванны, сауны‑бани, бассейны, полив.</li>Система подачи и распределения: насосы, накопительные емкости, трубопроводы.</li>

При проектировании автономной системы первым встает вопрос о подборе насоса для водоснабжения частного дома, как одной из самых ответственных и, если уж говорить о качестве работы и долговечности, наиболее дорогостоящей части гидротехнического оснащения. И выбор его обусловлен, прежде всего, типом источника воды на участке, а затем — выбранной схемой водоснабжения.

Конструкционные различия

Гидронасосы бывают следующих конструктивных типов:

• Поршневые. Теперь уже практически не применяются для небольших насосных станций ввиду громоздкости, малого кпд, невысокого жизненного ресурса.
• Центробежные. Одни из самых популярных и востребованных благодаря простоте конструкции, экономичности и высокой надежности.
• Турбинные. Подобны центробежным, но не с боковым, а осевым расположением лопаток. Более мощные и производительные. Используются в основном на промышленных гидротехнических сооружениях.
• Роторные или так называемые винтовые насосы. Отличаются малыми габаритами по диаметру, потому наиболее пригодны для подъема воды из скважин.
• Вибрационные или мембранные. Дешевые, но малопроизводительные. Известны давно выпускающиеся для дачников модели «Ручеек», «Малыш».

Виды по типу размещения

По способу размещения водоснабжающие гидронасосы подразделяются на два класса:

1. Поверхностного типа. Располагаясь в стороне от источника воды, обеспечивают ее всасывание по опущенной в колодец или скважину трубе.
2. Погружные. Полностью опускаются в воду на некоторую глубину.

Иногда в отдельный класс выделяют насосные станции, которые по сути являются компактным самодостаточным водонапорным комплексом, состоящим из поверхностного насоса, накопительного мембранного бака‑гидроаккумулятора, реле давления воды и схемы управления.

Какой лучше выбрать?

Перед тем как выбрать водяной насос для дома, следует сравнить преимущества и недостатки двух их основных видов:

Поверхностные насосы	Погружные
Устанавливаются стационарно. Проще в обслуживании.	Для ремонтно‑профилактических работ требуют подъема из скважины или колодца на поверхность.
Нуждаются в двух трубопроводах: всасывающем и нагнетания.	Работают только на нагнетание.
Максимальная высота всасывания — 10 м. Реальная, с учетом потерь в трубопроводе и запаса на понижение уровня воды в колодце — не более 7~8 м.	Подъем с глубины ниже 10 м.
Нуждаются в заполнении жидкостью перед первым пуском или после ремонтных работ.	Готовы к работе сразу после погружения.
Существует опасность перегрева мотора при длительной работе.	Погруженный в воду насос охлаждается как наружной водой извне, так и прокачиваемой изнутри.
Необходимость консервации на зиму для летнего варианта водопровода.	На зиму достаточно слить воду из системы.
Работа сопровождается шумом.	Бесшумны.

Пример расчета

Основные необходимые данные для выбора подходящей модели поверхностного насоса для водоснабжения дома:

• Максимальное значение расхода жидкости в л/мин или м³/ч.
• Высота всасывания — разность уровней впускного патрубка насоса и поверхности воды в источнике.
• Высота нагнетания — разность уровней наивысшей точки трубопровода и выпускного патрубка насоса.
• Начальное давление, для безнапорной скважины или колодца равное атмосферному.
• Конечное — требуемое давление в домашней системе водопровода.
• Потери давления в трубопроводах зависят от расхода жидкости и качества поверхностей внутренних стенок трубопроводов, создающих трение ее движению.

Высота всасывания гидронасосов поверхностного типа не может превышать 10,33 м — высоты водяного столба, создающего равное атмосферному давление.

Для упрощения расчетов ее округляют до 10 м, а создаваемое давление приравнивают одной технической атмосфере, 1 ат = 1 кГс/см², или примерно 1 бару ~ 0,98 ат.

Высота нагнетания, или напор, определяется техническими параметрами и мощностью агрегата.

Часто значение напора путают с давлением, называя одно другим. Эти величины эквивалентны, но в точности не равны друг другу. Давление на выходе насоса зависит только от его технических характеристик, а напор — от совокупности внешних условий: скорости потока и расхода жидкости, ее температуры, высоты над уровнем моря и пр.

При расчете все величины давлений системы в паскалях, барах, атмосферах и других единицах приводят к эквивалентным значениям напора в метрах.

Приведем пример, приняв геодезический уровень размещения насосной станции за нулевой:

• Расход жидкости, обеспечиваемый гидронасосом — 40 м³/ч. Это вполне достаточное значение потребления для нужд домашнего хозяйства.
• Уровень воды в колодце ниже нулевого на 4 м.
• Верхняя точка подъема воды на 15 м выше его.
• Суммарные потери во впускном и выходном трубопроводах можно найти в таблицах для конкретного типа труб, но обычно их рассчитывают исходя из того, что на каждых 10 м трубопровода теряется 1 м напора, потому примем их равными (15 м + 4 м) / 10 = 1,9 м.
• Конечное давление в верхней точке примем равным 1 бару ~ 9,87 м.

Суммарный напор гидронасоса будет равен:

4 м + 15 м + 1,9 + 9,87 = 30, 77 м.

Если водонасосная станция устанавливается не в расположенном рядом с колодцем кессоне, а в доме, следует также учесть потери напора на длине подводящего трубопровода.

Для каждого насоса существует эксплуатационная характеристика, показывающая падение напора в зависимости от расхода и имеющая примерно такой вид:

Выбирая конкретную модель насоса, следует сообразовывать расчетные величины параметров с паспортными значениями для выбранного экземпляра агрегата в требуемой рабочей точке.

Гидравлическую мощность насоса можно найти по эмпирической формуле:Р (Вт) = 2,725 x Расход (м³/ч) x Напор (м).

Для нашего примера получим: 2,725 x 40 x 30,77 = 3,354 кВт.

Подробнее о расчете и подборе насоса для водоснабжения загородного дома смотрите в этом видео:

Включение в систему водоснабжения

Как говорилось выше, более других удобны в установке и эксплуатации готовые насосные станции, технические характеристики которых пригодны для водообеспечения небольшого дома на семью из 2~3 человек или дачи.

Подключение их сводится к нескольким простым шагам:

• Выбор места размещения.
• Подготовка надежного основания.
• Подведение необходимых трубопроводов.
• Всасывающую трубу, опускаемую в колодец, необходимо оборудовать сетчатым фильтром и обратным клапаном. Опустить ее следует на глубину не выше 1 м от поверхности воды.
• Подключение электрической сети и защитного заземления.

Слабые места насосных станций и основные поломки

Выпускающиеся промышленностью насосные станции, или так называемые самовсасывающие насосы, привлекают:

• доступной ценой, меньшей, чем при отдельном приобретении всех комплектующих;
• компактными размерами;
• удобством установки и обслуживания;
• готовностью к эксплуатации сразу после приобретения.

Однако в их использовании имеются и недостатки:

• Ограниченная 7~8‑ю метрами высота всасывания. Ее можно увеличить на пару метров, расположив агрегат в заглубленном кессоне рядом с колодцем.
• Необходимость оборудования специального утепленного звукоизолированного помещения.
• Небольшая емкость гидроаккумулятора 20~50 л.
• Шум при работе.

Неисправности насосных станций могут быть вызваны следующими причинами:

• Внезапное отключение электроэнергии часто сопровождается гидроударом, способным нанести непоправимые повреждения.
• Загрязненность и низкое качество воды приводят к повышенному износу лопаток центробежного гидронасоса и заиливанию бака.
• Несоответствие условий эксплуатации техническим параметрам.

Например, одна из распространенных поломок связана с завышенным водопотреблением, когда частота включения/выключения станции значительно превышает паспортную. Это приводит к разрыву мембраны в баке‑гидроаккумуляторе.

Станция при этом не может создать требуемое давление в системе и частота включений еще больше увеличивается. Проверяется нажатием ниппеля на обратной стороне бака: если оттуда потекла вода — мембрана требует замены.

Еще одной распространенной неисправностью является поломка или неправильная регулировка реле давления, которая приводит к непрерывной работе станции без отключений.

Жители городских домов или квартир нечасто задумываются о том, что, подходя к крану на кухне либо в ванной и просто открывая его, они включают в работу отточенную для ее создания столетиями научных открытий, изобретений и инженерных решений огромную и сложную систему добычи водных ресурсов, их доставки и распределения.

Те же, кому приходится создавать для своего жилища такую систему в миниатюре, по‑настоящему дорожат ценностью этого поистине незаменимого источника жизни — воды.

Поделиться:

Одним из первостепенных вопросов при обустройстве частного дома или коттеджа по причине удаленного расположения от центрального водопровода является водоснабжение. Большинство владельцев дач или загородных домов, выбирая бытовые водяные насосы, сталкиваются с проблемой широкого разнообразия помповых устройств для подачи воды непосредственно к сантехническим приборам, находящимся в доме. Какой должна быть лучшая насосная станция для дачи или коттеджа?

Она предоставляет возможность перекачивать в дом воду из любого доступного источника: речки, колодца, скважины, центрального водопровода. Насос для домашнего водоснабжения обеспечит постоянное требуемое давление в автономном водопроводе и бесперебойную подачу воды к сантехническим приборам. Давайте разберемся в принципах, которыми следует руководствоваться перед тем, как подобрать насос для водоснабжения дачи или дома.

Конструкция и принцип действия водяных станций

Перед тем, как выбрать насос для воды в частном доме стоит изучить его конструкция и принцип работы автоматической насосной станции.

Итак, автоматические помповые станции для дома и дачи, состоят из следующих узлов:

• насоса;
• гидроаккумулятора;
• группы контроля и автоматики.

Для ее бесперебойной работы на дачном участке требуется бесперебойная подача электроэнергии. Само устройство автономно и не требует дополнительного стороннего вмешательства: вода подается при постоянном давлении – существуют небольшие перепады, но они столь малы, что ни техникой, ни тем более потребителями не ощущаются.

Лучшие насосные станции оборудуются гидроаккумуляторами, представляющие собой емкость цилиндрической формы, которая разделена на две части при помощи эластичной мембраны. Одна из частей этой емкости заполняется газом в заводских условиях. В данной камере создано определенное давление.

Во время включения элетронасоса вода попадает во вторую часть гидроаккумулятора. При постепенном заполнении емкости мембрана растягивается, газ во второй части сжимается еще сильнее. Таким образом, в водопроводной системе дачи или частного дома создается давление. Его контроль осуществляется при помощи датчиков реле давления. При достижении крайнего значения (около 2-4 атмосфер) датчики дают сигнал на отключение насоса.

При закрытых кранах в водопроводной системе давление является стабильным и насос не работает. Как только где-нибудь открывается кран, в него из гидроаккумулятора начинает поступать вода. По мере расхода воды в нем уменьшается давление. Как только давление достигает нижней отметки своего предела, включается второй датчик дающий команду на включение насоса и вода заново начинает заполнять емкость, выравнивая тем самым давление.

После закрытия крана водяная насосная станция для колодца или скважины продолжает свою работу еще некоторое время, после чего отключается. Благодаря стабильному давлению в системе, возможно подключить к водоснабжению любую бытовую технику – и водонагеватель, и стиральную машину и посудомоечную машину. При необходимости можно также включить в систему автополива участка или газона.

Внутренняя конструкция индивидуальных насосов также имеет свои отличия. Именно от данного фактора зависит уровень шума во время работы:

1. Вихревые. Всасывание происходит за счет лопастей, которые располагаются внутри корпуса. Данные насосные станции для обеспечения дома водой достаточно тихие или даже практически бесшумные. Но подъем воды они могут осуществлять только с небольшой глубины. Их рекомендуется устанавливать в жилых домах из-за того что данное оборудование крайне чувствительно к изменению температур, а при замерзании может даже окончательно сломаться.
2. Центробежные насосы, создают во время работы достаточно высокий уровень шума, но обладают такими существенными преимуществами, как подъем воды с достаточно большой глубины, и нечувствительность к изменениям температуры, благодаря этому качеству центробежный прибор может быть установлен в специально оборудованных для этого помещениях.

Большинство станций, которые поставляются производителями в уже собранном виде, оснащаются поверхностными насосами. Их монтируют на одной раме с гидроаккумулятором и группой контроля. Насос оборудован трубопроводом опускающимся в источник воды. Преимуществом данного варианта является то, что есть возможность использовать насосную станцию для частного дома даже в довольно узких скважинах, где диаметр трубы может достигать 32 мм, что является нормой даже для самой узкой скважины. Но подъем воды подобная система может осуществлять с глубины порядка 7-10 метров.

Для более глубокой скважины потребуется погружной насос, либо установка с выносным эжектором. В данном случае эжектор требуется опустить в колодец или скважину, подключив к нему два шланга. Остальная часть устройства остается на поверхности. При таком типе системы, воду можно поднимать с глубины порядка 40-45 метров. Минусом данной системы является чувствительность к присутствию в шлангах (трубах) воздуха, из-за чего пуск системы является достаточно ответственным и хлопотным занятием.

На что обратить внимание при выборе?

Перед тем как выбрать тип насосной станции, обязательно стоит учесть несколько условий в которых будет работать установка. Учитывая данные нюансы, выбирается оборудование способное обеспечить бесперебойное водоснабжение.

Основными параметрами насосной станции, влияющие на ее работу, являются:

• мощность электродвигателя;
• производительность станции;
• максимальный объем накопительной емкости;
• высота, на которую станция сможет поднять воду.

При этом стоит помнить о том, что производителем указываются предельные возможности станции, что ни в коем случае не будет совпадать с реально требуемыми параметрами. К примеру, в паспорте указывается значение 3 м3/ч. Данная характеристика указывает максимально возможный объем перекачиваемой воды, в момент достижения данного значения какого-либо напор будет отсутствовать.

Или указан параметр максимального напора равного 40 метрам, это говорит о том, что источник водоснабжения находится на уровне насосной станции, при этом не предусматривается расход воды. При данных условиях насос выдаст указанное значение напора, но будет абсолютно бесполезен.

Для того чтобы получить точные данные по отношению зависимости расхода от давления при напоре насосной станции, рекомендуется воспользоваться данными таблиц и графиков указанными в паспорте оборудования. Как правило, производитель указывает истинные характеристики насоса, давая потребителю возможность выбрать водонасосную с подобранными параметрами под конкретные цели.

Во время выбора модели рекомендуется обратить внимание на дополнительные функции. Достаточно полезной опцией является защита перегрева и работа в холостую (когда нет воды). Они увеличивают срок эксплуатации оборудования.

Также можно выбрать корпус насоса. Материалами для его изготовления служат сталь нержавейка, чугун, и полипропилен высокой плотности. Полипропиленовый корпус является довольно дешевым, при этом он не подвержен воздействию коррозии и не передает шумы во время работы. Но даже с повышенной плотностью не стоит забывать, что это пластик, и при неаккуратном обращении его можно легко повредить (например, во время транспортировки).

Второе место по цене занимает корпус, выполненный из стали, но в сочетании с центробежным насосом, данный корпус передает шум и даже иногда резонирует. Так что рабочий процесс данного насоса отличается повышенным уровнем шума.

Аналогичный насос, работающий в чугунном корпусе, работает заметно тише. Но в кислой воде чугун подвержен высокому уровню коррозии, что не является положительным качеством: обычно содержание железа в воде и так с избытком. Наилучшим можно считать корпус, выполненный из нержавеющей стали, но и цена у него соответственно самая высокая.

Рейтинг лучших насосов воды для частного дома

Обычно расход воды на даче характеризуется не только бытовыми нуждами, но и поливом приусадебного участка. Иногда забор воды происходит из источников с большим содержанием различных примесей в виде крупиц песка либо других взвесей, учитывая эту особенность, настоятельно рекомендуется, заранее предусмотреть на входе монтаж дополнительного фильтра.

ТОП 10 насосных станций для загородного дома или дачи:

1. NeoClima GP 600/20 N (Россия-Китай) — от 5600 рублей
2. Quattro Elementi Automatico 801 — от 6000 рублей
3. AL-KO HWF 1000 — от 6200 рублей
4. GARDENA 3000/4 — от 9990 рублей
5. ДЖИЛЕКС Джамбо 60/35 Ч-24 — от 8500 рублей
6. ДЖИЛЕКС Водомет ПРОФ 55/90 Дом — от 25000 рублей
7. VMtec Altera Auto 5/5 — от 27000 рублей
8. Wilo HMP 603 1 — от 29000 рублей
9. Grundfos CMB-SP SET 3-47 (PM 1-22) — от 29500 рублей
10. Espa Tecnoplus 25 4M — от 75000 рублей.

Обратите внимание, сколько примерно стоит та или иная помпа для воды.

От создаваемой системы водоснабжения и условий ее работы напрямую зависит выбор предполагаемого агрегата. Небольшие дачные домики и система полива вполне способны обойтись недорогими моделями, способными обеспечить начальный уровень водоснабжения.

Чтобы обеспечить надежную систему водоснабжения со стабильной подачей воды для жилища с постоянным проживанием в нем людей, рекомендуется обратить внимание на наличие у подбираемого агрегата автоматического режима работы, который способен поддерживать постоянный напор воды с заданными параметрами.

Как установить насосное оборудование?

При монтаже насосной станции, необходимо соблюдать правила установки.

Для работы насосной станции в обязательном порядке необходимо электроснабжение. Это является одним из главных критериев во время места установки: лучше будет смонтировать станцию рядом с электропитанием, либо наиболее удачным решением будет протянуть линию электропитания от источника к месту установки станции. Но помимо этого существует некоторые нюансы:

Оборудование должно устанавливаться с учетом расстояния, на которое может подаваться вода. Если задумывается использовать систему в зимний период, то помещение, где будет установлен агрегат, потребуется утеплить – бытовые насосные станции для дома и дачи крайне негативно относятся к заморозкам. Кроме этого помещение нужно снабдить хорошей вентиляцией для предотвращения накопления конденсата.

Если в процессе работы насос издает достаточно громкий шум, а его установка наиболее удобна в доме, либо неподалеку от него. В этом случае, для предотвращения данного неудобства рекомендуется заключить его в звукоизолирующий короб.

Зачастую наиболее удачным решением является сооружение кессона – небольшого помещения, обустраиваемое на глубине 2,5 метров. В случае водозабора из скважины, обсадную трубу срезают немного выше дна кессона. В скважину опускается самовсасывающая или обычная насосная станция, подающая воду в гидроаккумулятор.

Оборудование должно быть смонтировано ниже глубины промерзания грунта, это поможет предотвратить его замерзание: внутри температура не падает ниже нулевой отметки. Из-за данного фактора, трубы также удобнее прокладывать ниже уровня промерзания, а их вывод проводить уже под домом в незамерзающей зоне и подавать воду на гребенку.

Если для дома, где постоянно проживают люди, обустройство кессона является оправданными затратами, то для дачи – это весьма сомнительно. В этом случае обустраивают упрощенный вариант: делают небольшой ящик или приямок, где и устанавливают водяной насос для дачи или частного дома на весенне-летний период, а в зимнее время, забирая его в обогреваемое помещение.

Перед приобретением насосной станции, которая наиболее хорошо подойдет вам по параметрам, рекомендуется изучить технические данные насоса, расширительного бака, а помимо этого условия монтажа оборудования – в этом случае эксплуатация системы не будет прерываться непредвиденными неисправностями, а водоснабжение будет стабильным и бесперебойным.

Используемые источники:

• https://iseptick.ru/vodoprovod/nasosi/vodyanoj-nasos-dlya-chastnogo-doma-dlya-domashnego-vodoprovoda.html
• https://vodasovet.ru/nasos/nasos-dlya-vody-v-chastnom-dome
• https://postwater.ru/vodosnabzhenie/provod/podbor-nasosa.html
• https://sansovet.com/dacha/vodosnabzhenie/podbor-nasosa.html
• https://santehnikportal.ru/vodosnabzhenie/vodyanoj-nasos-dlya-doma.html
