Виды горелок
Назначение горелки в современном газовом отопительном оборудовании является непосредственное сжигание топлива. От этого процесса зависит как получаемое тепло, так и параметры расхода топлива, поэтому, чем эффективнее будет работа горелки, тем экономичнее будет ее эксплуатация.
Можно выделить несколько классификационных признаков для разделения горелок на типы. Это в первую очередь: способ подачи компонентов для горения; уровень подогрева горючей смеси; скорость очистки от продуктов сгорания; характер потока газовой смеси, степень автоматизации.
Многие знают, что природный газ для образования горючей смеси должен быть соединен с воздухом в определенной пропорции:
- до 5% — газ гореть не будет;
- от 5 до 15% — возможен взрыв;
- больше 15% — газ горит при подаче воздуха.
Помимо этого в зависимости от состава природного газа выделяют 2 его главные характеристики – это теплоту сгорания и температуру сжижения.
Поскольку природный газ в большом количестве в себе содержит углеводороды, то при его сжигании образуется углекислый газ и вода (CO2 и H2O), если кислорода будет мало – то угарный газ и вода (CO и H2O), и при недостаточном количестве кислорода образуется сажа (C и H2O).
Поэтому правильная работа газовой горелки гарантирует вам безопасность и высокую тепловую отдачу.
Можно выделить по способу подачиили приготовлению горючей газовой смеси несколько видов газовых горелок:
- диффузионная (атмосферная);
- двухпроводная дутьевая;
- комбинированная газо-мазутная.
Диффузионная горелка работает на принципе диффузии окружающего воздуха и подаваемого газа, само смешивание происходит в процессе горения. Обычно этот вид ставиться на бытовые приборы.
Для инжекторных горелок характерно то, что воздух смешивается с газом за счет энергии впрыскивания газовой струи непосредственно перед сгоранием. Горелки с неполным предварительным смешиванием недостающий для горения кислород берут из атмосферы и хорошо могут работать на низком давлении газа. Горелки с полным предварительным смешиванием работают на среднем давлении газа. К основным достоинствам горелок инжекторного типа можно отнести механизм саморегулирования по отношению к газовоздушной смеси.
Двухпроводная дутьевая горелка имеет принудительную подачу воздуха за счет работы вентилятора.
Комбинированные горелки работают одновременно или раздельно на газе и мазуте или на газе и угольной пыли. Они могут применяться в случае перебоев в газоснабжении.
В процессе эволюции газового отопительного оборудования были выработаны четкие требования к горелкам:
- должна обеспечивать необходимую тепловую производительность при заданном давлении воздуха и газа;?
- должна обеспечивать полноту сжигания топлива при минимальном расходе воздуха;
- должна обеспечивать широкий диапазон регулирования производительности;
- быть бесшумной в работе;
- иметь простую конструкцию, высокую надежность в эксплуатации и экономичность.
В горелках рекуперативного и регенеративного типа производится предварительный подогрев газовой смеси перед розжигом.
Для безопасности и повышения КПД работы горелки могут быть оборудованы автоматикой, которая регулирует ее режимы работы.
В зависимости от функций автоматического блока управления мощность можно выделить одноступенчатые или двухступенчатые горелки, а так же горелки с плавной модуляцией.
По характеру потока газовой смеси горелки можно выделить
- Прямоточные
- Закрученные неразомкнутые
- Закрученные разомкнутые
Горелки с закрученным типом факела обеспечивают мощный вихреобразный поток воздуха, который совместно с газовым потоком создает диффузионное пламя и обеспечивает равномерный температурный уровень.
По скорости потока в свою очередь горелки бывают:
- До 20 м3/час (низкая)
- Диапазон от 20 до 70 м3/час (средняя)
- больше 70 м3/час (высокоскоростные горелки)
В свою очередь любое отопительное оборудование можно подразделить на: агрегаты для систем индивидуального отопления – как правило, небольшой мощности; системы для крупных жилых комплексов, а так же горелки для технологический процессов. Последние могут быть как малой мощности, так и большой в зависимости от нужд производства.
Независимо от вида газовых горелок, все они представляют собой приспособление для смешения кислорода и газообразного топлива, которое затем поступает к выходному отверстию, обеспечивая устойчивый факельный огонь. Рассматриваемые приспособления делятся на несколько категорий, обладают широким спектром преимуществ. Наряду с простотой использования, элемент демонстрирует быстрый запуск, нагрев и последующую эксплуатацию. Рассматриваемые приспособления применяются в обустройстве промышленных, бытовых котлов и печей.
Общие сведения
На современном рынке предлагается два вида газовых горелок, разделяемых по типу подачи и образования рабочей смеси. Один из вариантов включает в свою конструкцию инжекторное устройство атмосферного типа. Второй аналог обладает вентиляционной системой с наддувом. Инжекторы преимущественно входят в оборудование отопления с соответствующими типами котлов. Версия со встроенным вентилятором больше подходит для нагрева, поскольку является эффективнее.
Назначение элементов:
- Подача воздушно-газовой смеси к рабочему очагу возгорания.
- Смесеобразование.
- Стабилизация участка воспламенения.
- Поддержка необходимой интенсивности горения.
Виды газовых горелок
Ниже приведены основные типы рассматриваемого оборудования:
- Диффузионный вариант – это модель, в которой воздух и горючее смешиваются непосредственно во время горения.
- Инжекторная модификация представляет собой приспособление, в котором компоненты смешиваются предварительно, при этом одна из сред для горения подсасывается в камеру второго резервуара (эжекционная версия).
- Газовая горелка для печи с полным ранним соединением. У таких вариаций смесь для сгорания поставляется перед выходным отверстием в готовом виде. Некоторые модели выдают короткое и практически не светящееся пламя.
Особенности
Модификации первого типа включают в себя конструкцию подачи воздуха и газа по отдельности. Дополнительно в процессе участвуют элементы, отвечающие за процесс смесеобразования. При работе в топку подается наполнитель из газа и воздуха в виде турбулентного потока с разными полями концентраций горючего и окислителя в поперечном сечении. После входа состава в отсек высокой температуры, он воспламеняется.
Часть рабочего потока, где вместимость газа и воздуха представлена в стехиометрических пропорциях, выгорает кинетическим образом. В зонах незавершенного образования данная процедура протекает в диффузном режиме. Совмещение компонентов горючего в топке осуществляется посредством специального устройства, отвечающего за движение отдельных частиц и критерии выхода потока из смесителя.
Ниже приведены характеристики газовой горелки турбулентного типа:
- Смешение газа и воздуха осуществляется диффузионно.
- Поскольку совмещение компонентов состава является тормозящей частью общего процесса, требуется интенсификация рабочих режимов. Она достигается за счет снижения подаваемого потока путем затяжки направляющих лопаток либо поступлением смеси в малых дозах.
- Сфера применения рассматриваемых горелок: обогрев бытовых и промышленных котлов.
- Прибор имеет широкий диапазон регулирования, что позволяет увеличить его производительность.
- Наблюдается возможность сжигания значительного количества газа при относительно малых габаритах.
- Простота конструкции с комбинированным использованием угольной пыли или мазута.
- Показатель мощности – от 60 кВт до 60 МВт.
Обзор газовых горелок
При выборе прибора следует учитывать его технические характеристики, тип подачи топлива, совместимость с другими устройствами и принцип работы. Среди потребителей популярными являются несколько разновидностей горелок. Обзор начнем с модификации КЧМ. Чаще всего она эксплуатируется в котлах, трансформированных из твердотопливных аналогов или СПГ. Конструкция оборудована тремя форсунками и автоматикой.
Второй популярный тип газовых горелок – «Очаг». Устройство представляет собой пневматический механизм с автоматическим функционалом. Оно отличается повышенным уровнем безопасности и прекращает работу в следующих случаях:
- При недостатке тяги.
- Если гаснет пламя.
- Вследствие нарушения подачи природного газа.
«Очаг» имеет контроллер давления топлива, что дает возможность оптимизировать горение, даже при сбоях в основной системе. Указанные модели отличаются простотой обслуживания, в конвективном отсеке не собирается сажа.
Другие аналоги
Среди прочих видов газовых горелок выделяют такие модификации:
- «Купер». Это оборудование ориентировано на работу практически с любыми разновидностями теплоносителей. Среди преимуществ модели – возможность монтажа без проведения сварочных и сложных слесарных действий.
- Для котлов ДКВР. Прибор представляет собой блочный механизм с принудительной подачей кислорода. Используется указанное оборудование в паровых промышленных узлах соответствующей мощности. КПД агрегата составляет до 94-х процентов. Изделие функционирует по диффузному или наддувному принципу. Усилить эффективность работы позволяют мощные вентиляторы.
- Для КВР. Эти бытовые газовые горелки рассчитаны на работу в котлах с твердым топливом. Стабильность работы обеспечивает атмосферная или инжекторная подача смеси. При подборе указанной модификации особое внимание следует обратить на показатели безопасности и подходящей мощности.
Варианты из керамики
Подобные инфракрасные обогреватели, как правило, не требуют подключения к основной магистрали, отличаются мобильностью, работая от баллона со сжиженным газом. Воздух нагревается посредством специального излучения.
Керамическая газовая горелка не рассчитана на равномерный обогрев большого помещения. Несмотря на локальное воздействие, указанный прибор имеет ряд преимуществ. Во-первых, нет необходимости в длительном ожидании тепла, буквально через минуту прогревается до необходимой температуры обрабатываемая зона. Во-вторых, приспособление можно использовать на открытых участках (беседке, террасе или крыльце).
Устройство керамической газовой горелки не отличается сложностью. В металлический корпус помещается основной элемент, а также регулятор с системой клапанов. Они отвечают за безопасность, обеспечивая отключение механизма при различных сбоях в работе или опрокидывании. За обогрев отвечает керамическая инфракрасная панель, преобразующая энергию топлива в излучаемое тепло.
Походная версия
Далее рассмотрим портативный вид газовой горелки и принцип его работы. Устройство относится к керамическим вариантам, идеально подходит для обогрева палатки во время туристических походов. Модель отличается компактностью, без проблем помещается в рюкзак. Модификацию можно эксплуатировать как внутри палатки, так и на улице.
Поскольку устройство обладает повышенным уровнем пожарной опасности, без присмотра оставлять его включенным не следует. Запрещается во время использования снимать решетку, сушить легковоспламеняющиеся вещи или накрывать. Прибор имеет простую конструкцию в виде баллончика и подающего сопла. Тем не менее производители категорически не рекомендуют производить ремонт газовых горелок или их разборку самостоятельно, без участия специалиста.
Модели с пьезоподжигом
Эксплуатация указанного приспособления максимально проста. Конструкция не засоряется, не требует дополнительного прогрева, исключает появление неприятных запахов. Газовая горелка с пьезоподжигом обладает широким функционалом, особенно популярна модификация этого типа среди туристов, охотников, рыбаков. Кроме того, прибор применяется для спайки некоторых материалов.
Разновидности:
- Портативные модели. Они представляют собой конструкцию из баллона с топливной смесью и специальной насадки, закрепленной на резервуаре с газом либо посредством переходника в виде шланга. К особенностям указанного типа относят возможность установки на верхнюю часть корпуса посуды подходящего диаметра.
- Настольные версии – горизонтальные устройства с большой поверхностью для варки. Газовый баллон помещается в корпусную часть, фиксируется при помощи цангового захвата. Такие модификации могут подключаться через специальный переходник.
- Комбинированные горелки. Приспособление изготавливается в виде насадок, которые оснащены небольшим резервуаром с газом.
Устройство
В конструкцию газовой горелки с пьезоподжигом входит сопло для подачи пламя, регулятор топлива, пьезовый элемент (приводится в действие посредством кнопки или курка). Своей популярностью рассматриваемые модификации обязаны простоте обслуживания и дешевизне. Самый простой вариант – это рассекатель газовой струи с корректором мощности. Последний элемент накручивается непосредственно на баллон, дополнительно играет роль подставки. Среди преимуществ – компактные габариты, низкая цена, малый вес.
На рынке также представлены и более сложные конструкции горелок. Подобные приборы включают в себя складные ножки, специальный вентиль, отличаются устойчивостью. При этом они имеют большую массу и габариты. Подробнее следует остановиться на самом пьезовом элементе. Многие современные печи оснащаются этим механизмом, основной задачей которого является автоматический поджог горючего. Плюс этой опции заключается в отсутствии необходимости использования спичек или зажигалки. Как показывают отзывы пользователей, не стоит полагаться полностью на указанную опцию, она является одной из самых уязвимых деталей печи. Тем не менее при правильной эксплуатации элемент прослужит длительное время.
Плюсы и минусы пьезовых модификаций
К преимуществам таких моделей потребители относят следующие моменты:
- Простоту конструкции.
- Надежность.
- Экономичность.
- Малый вес и габариты, облегчающие хранение и транспортировку прибора.
- Длительный рабочий ресурс.
- Наличие возможности приготовления и разогрева пищи в отдаленных местах автономно.
Имеются и некоторые недостатки у данных приспособлений, а именно:
- Проблема с утилизацией резервуаров.
- Нестабильная работа при низких температурах.
С учетом всех плюсов и незначительных минусов, газовая горелка для печи остается одним из самых популярных вариантов, по сравнению с электрическими или твердотопливными аналогами.
Безопасность
Эксплуатация газовых приборов должна осуществляться только в хорошо проветриваемых помещениях или комнатах, оснащенных надежной вентиляционной системой. Рядом с горелками не должны располагаться легковоспламеняющиеся предметы и другие источники возгорания.
Перед розжигом горелки и во время ее функционирования запрещено направлять пламя на части тела или вещи. Баллон нельзя отсоединять в процессе работы устройства. Отключать резервуар необходимо только после остановки подачи топлива на горелку.
Хранить прибор следует в недоступном для детей месте, рекомендуемый диапазон температур – не выше 40 градусов. Рекомендовано в процессе эксплуатации иметь рядом огнетушитель или другое противопожарное средство.
Стоит отметить, что подготовка к розжигу агрегата должна проводиться во время плановых работ по обслуживанию газовых приспособлений. Обычно эта процедура выполняется перед отопительным сезоном. Категорически запрещено эксплуатировать горелки без предварительной их проверки.
Краткий итог
Газовое оборудование, применяемое в промышленной сфере и котельных, мало чем отличается от бытовых аналогов. Среди особенностей – возможность выдерживать высокое давление и наличие фильтров для отсеивания частиц пыли, смол и прочих продуктов отработки. Такое решение дает возможность увеличить экономичность и техническую эффективность устройств.
Перевод кирпичной или металлической печки на переработку газа – непростой процесс, требующий серьезного разбора всех составляющих. Нужно обязательно выяснить, какие виды газовых горелок для печей подходят идеально, а какие не стоит устанавливать. Ведь результат должен отвечать именно вашим требованиям.
Казалось бы, выбор модели можно доверить газовщикам, им же поручить переделку горелочного блока и установку самой горелки. Но где гарантия, что оборудование, которое вам предложат установить, будет иметь необходимые рабочие параметры и желаемую функциональность?
В этой статье мы расскажем, как самостоятельно разобраться в типах газовых горелок, в основных правилах их установки и эксплуатации, чтобы вы смогли осознано выбрать, какое устройство устанавливать в отопительную печь.
За и против использования горелки для отопления
Газовая горелка — устройство, которое путем смешивания воздуха с природным или сжиженным газом и подачи смеси к выходному отверстию, формирует факел и распределяет пламя. Она обеспечивает эффективное сгорание топлива и регулировку процесса горения.
Преимущества применения газовых горелок для печей отопления:
- Простота использования. Газовые горелки значительно упрощают процесс отопления печей, избавляя от необходимости заготовки твердого топлива и постоянного поддержания горения.
- Управляемость процесса отопления. Простые модели, без автоматики, нужно самостоятельно выключать, как только температура достигнет необходимого уровня, оставляя зажженным только фитиль. Горелки с пультом регулировки значительно упрощают жизнь, более точно устанавливая температурный режим.
- Обеспечение безопасности. Автоматические форсунки имеют функции защиты от перегрева, отключают подачу газа в случае плохой тяги или отсутствия пламени.
- Минимальное загрязнение дымоходного канала. Плановая ревизия дымохода проводится раз в год, больше для профилактики — сажи от сгорания газов образуется немного.
Переход с твердотопливного оборудования на отопление газогорелочными устройствами значительно упрощает быт, освобождая массу времени для более интересных и полезных занятий.
Предназначены газовые горелки для отопления частных домов, бань, промышленных сооружений — назначение обязательно необходимо учитывать при выборе типа оборудования
Главный недостаток переоборудования печки путем установки газового блока — не слишком высокая энергоэффективность. Большой расход топлива особенно ощущается, если газовая отопительная система в загородном доме проектируется дилетантом.
Кроме того, не всегда удается получить разрешение на установку газовой горелки — если печь устарела, дымоход неправильной конструкции или параметры помещения не соответствуют нормам пожарной безопасности.
Выбор газовой горелки: типы и характеристики
Основными элементами газовой горелки являются смеситель и горелочная насадка с устройством, которое стабилизирует пламя. В зависимости от назначения, модели отличаются конструктивными исполнениями.
Чтобы максимально использовать возможности газовых форсунок, нужно устанавливать оборудование с автоматикой. Можно также остановиться на устройстве, которое сможет работать не только на газе, но и на дизельном топливе, мазуте
Выбирая газовую горелку для установки в печь, обращают внимание на следующие характеристики:
- коэффициент полезного действия (КПД);
- мощность отопительного устройства;
- энергоэффективность;
- длина пламени;
- безопасность;
- опционность.
Рабочие параметры газовой горелки должны учитывать химический состав топлива, назначение и характеристики помещения, условия использования — дом или баня, печь промышленного производства или самодельная дровяная, для постоянного или периодического протапливания и т.д. В техническом паспорте на горелку указывается сфера применения устройства.
Типы печных газовых горелок для дома или бани
Более тщательно устройство и принцип действия газовых горелок для бытовых отопительных печей нужно изучать, отдельно рассматривая два основных типа оборудования, — атмосферные и наддувные варианты. Отличает их способ и скорость смешивания газа с воздухом.
Атмосферные газовые горелки
Конструкция устройства атмосферной горелки простая, и состоит из одной или нескольких полых трубок, в которые подается под давлением газ. Газ, смешиваясь с воздухом, поступающим непосредственно из помещения, образует топливновоздушную смесь и поджигается с помощью пьезорозжига или электрозажигалок.
Устройство атмосферной горелки на примере газогорелочного устройства АГГ, предназначенного для работы на природном газе и установки в банных печах
Для нормальной работы атмосферной газовой горелки необходимо обеспечить хорошую тягу, эффективную систему вентиляции. Основной недостаток устройства заключается в том, что любое изменение в движении воздуха приводит к изменениям пропорции газовоздушной смеси, а значит, к неравномерному процессу горения.
Воздух поступает в атмосферную горелку под действием естественной тяги. Окончательное смешение происходит в камере топки, где газ постепенно сгорает
При нехватке кислорода, горелка не полностью сжигает газ, что приводит к выводу значительной части неиспользованного топлива в атмосферу через дымоходный канал, обслуживающий отопительный агрегат.
Пример технических характеристик атмосферных газовых горелок УГОП 12, 16, 30. Обратите внимание на основные параметры: тепловую мощность, номинальное давление газа, время отключения в случае угасания запальной горелки или отсутствия тяги, размер штуцера для подвода газа

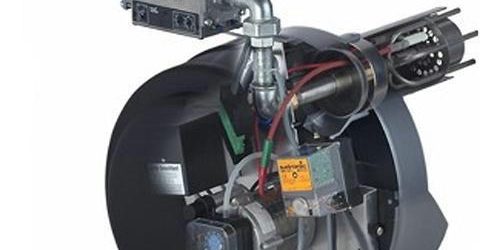

Наддувные газовые горелки
Наддувные газовые горелки или, как их еще называют, дутьевые, вентиляторные, воздуходувные — это устройства, где газ смешивается с воздухом с помощью вентилятора, газовоздушная смесь поступает в закрытую камеру и там сгорает.
Работа форсунок газовой горелки, установленной в закрытую камеру сгорания, мало зависит от состояния атмосферы в помещении. Интенсивность подачи воздуха регулируется путем изменения скорости вращения вентилятора.
Дутьевые газовые горелки можно настраивать на любую мощность, а также использовать в качестве топлива сжиженный газ
Качественная подача воздуха и смешивание с газом обеспечивает более полное сгорание топлива. Наддувные горелки в среднем в два раза эффективнее, чем оборудование атмосферного типа — их КПД составляет 95—98%. Оборудование стабильно работает даже при низком давлении газа и не требует установки громоздкого дымохода.
Вместо стандартной дымоходной системы в паре с дутьевой горелкой работает коаксиальный дымоход, который можно вывести на улицу через расположенную рядом с печкой стену.
Воздух для работы наддувных горелок нагнетается с помощью вентилятора, который также создает необходимое давление и регулирует напор пламени
Основной недостаток устройства — зависимость от источника энергии, высокий уровень шума, и более высокая цена, чем у атмосферных горелок. Зато короткопламенные модели вентиляторных газовых горелок можно устанавливать в дровяные печи. Основное условие применения, в таком случае, — пламя не должно упираться в стены топки.
На самом деле способов подачи воздуха и газа в горелки намного больше. Для установки в домашней печи все изучать нет необходимости, так как при производстве небольших бытовых устройств используются лишь некоторые из них.
а — диффузионная горелка б — инжекционная с центральной подачей газа, однофакельная; в — инжекционная многофакельная; г — инжекционная, с центральной подачей газа, многосопловая; д — то же, но плоскофакельная; е — инжекционная с периферийной подачей топлива; ж — с подачей воздуха, центральной подачей газа и осевым завихрителем; з — то же, с улиточным подводом воздуха и периферийной подачей топлива; и — то же, с тангенциальным подводом воздуха
Определившись с типом газовой горелки, можно продолжить изучение особенностей отдельных моделей, их функциональные возможности.
Отличия по способу управления мощностью
Возможность настройки тепловой мощности горелки играет немаловажную роль при организации процесса отопления помещения. Особенно это касается тех домов, где планируется постоянное проживание.
С точки зрения управляемости печные газовые горелки можно разделить на две категории:
- Одноступенчатые. Подача газа в форсунку осуществляется без возможности влиять на мощность. Если устройство автоматизировано, то по достижению определенного уровня температуры горелка выключится, а затем вновь включится, когда в помещении станет прохладнее.
- Двухступенчатые. Два режима горения, обычный и экономный, регулируется автоматически и позволяет поддерживать в помещении более или менее стабильную температуру. Меньшее количество включений и выключений снижает износ деталей, продлевает срок службы устройства.
Двухступенчатые устройства делятся на модели с плавающей регулировкой или модулированные. Мощность может изменяться от 10 до 100% и более, и точно устанавливать комфортную температуру в доме. Газогорелочное устройство может быть с автоматическим типом регулирования, механическим или пневматическим.
Возможность регулировать тепловую мощность позволяет не только установить оптимальный температурный режим, но и сэкономить энергоносители. Например, экономия топлива при использовании модулированной газовой горелки достигает 15—20%.
Дополнительные конструктивные возможности
Чтобы не использовать для розжига печи зажигалки или фитили, конструкция газовой горелки предусматривает два способа розжига:
- электророзжиг — требуется подключение к электросети;
- пьезорозжиг — используется в более простых моделях горелок и не требует электропитания.
Установка специальных датчиков, следящих за уровнем кислорода, позволяет обнаружить затухание пламени и отключить подачу топлива. Такая функция оберегает от утечки газа и возникновения аварийной ситуации.
Некоторые модели оборудования предполагают работу не только с природным и сжиженным газом, но и с дизельным топливом. При выборе таких моделей обратите внимание, насколько легко и быстро осуществляется такой переход.
Правила безопасности при использовании горелок
Несоблюдение мер предосторожности при установке и использовании газовых горелочных устройств для отопления помещений может привести к аварийным ситуациям и несчастным случаям: пожару в доме, отравлению угарными газами.
При эксплуатации газового оборудования следует придерживаться следующих правил:
- Соблюдать срок эксплуатации. Время использования горелки, в зависимости от модели, может составлять от 8 до 15 лет. Затем она подлежит замене.
- Использовать модели с функцией автоматического отключения устройства при отсутствии тяги или пламени.
- Печь, оборудованная газовыми горелочными блоками, должна отвечать требованиям безопасности.
Проектирование, установку или ремонт газовой горелки должны проводить сертифицированные работники службы газового хозяйства, с которой заключен договор на поставку горючего и обслуживание агрегатов.
По возможности необходимо все же использовать газовые котлы или специальные печи, которые рассчитаны на работу с природным или сжиженным газом
Чтобы получить разрешение на установку и подключение к магистральной газовой сети, необходимо соблюсти ряд условий:
- соблюдение правил подключении газовой горелки;
- соответствующая конструкция дымового канала, его качественная изоляция;
- установка искрогасителя на верхушке дымохода.
Это минимальное количество требований для установки дутьевых газовых горелок.
Для атмосферных предъявляются дополнительные требования:
- наличие регулируемой тяги;
- обеспечение хорошей вентиляции;
- объем помещения, в котором установлено газогорелочное устройство, от 12 м3.
В случае перевода оборудования на использование сжиженного газа необходимо обеспечить безопасное хранение газового баллона. Это может быть отдельное помещение или шкаф из металла. Если планируется хранение запасов газа в газгольдере, то емкость устанавливается под землей на расстоянии не ближе 5 м от постройки.
Монтаж газовой горелки в отопительную печь
Напоминаем, что проводить монтаж газового оборудования самостоятельно запрещено. Тем не менее, ознакомиться с нюансами установки газовой горелки в печь не помешает.
Итак, установка газовой горелки допустима в печах, в которых длина, форма, характер и температура пламени могут быть приспособлены к характеру материала топочной камеры. Пламя не должно касаться стенок, а свободно располагаться в топочном пространстве. Если это кирпичная стенка, то топка должна быть выложена из огнеупорного кирпича.
Перед установкой проверяют стенки печки на наличие трещин, пустот, не заделанных швов, через которые в помещение могут проникать продукты сгорания. Комната, в которую выходит дверца топки, должна иметь открывающееся окно, вентиляционный канал и зазор в двери для поступления воздуха снизу.
Для газовых горелок любого типа характерно создание высоких температур — более 1000 °C в топочной камере. При установке газовой горелки в печь необходимо проследить, чтобы пламя не касалось стенок.
Сам процесс установки не сложный и производиться в следующей последовательности:
- Снимают дверцу топки.
- Размещают в топочном пространстве горелку.
- Щиток укрепляют в рамке дверцы.
- Подключают автоматику согласно инструкции производителя.
В конце монтажа подсоединяют горелку к шлангу, другой конец которого подключен к источнику газа.
Установка горелки на примере газогорелочного устройства АГГ: этап монтажа блока газовой горелки в печь с демонтажем зольника
Запуск системы проводит мастер из газовой службы, он проверяет работу форсунок, системы автоматической регулировки и безопасности, настраивает и тестирует срабатывание датчиков.
Монтаж газовой горелки в промышленную печь на примере газогорелочного устройства АГГ. Подключение автоматики, размещение пульта и термобаллона
Еще один шаг — ревизия герметичности всех соединений, наличия тяги. После успешного запуска системы газовщик должен выдать заполненный контрольный талон на монтаж горелки.
Запуская отопление, следует сначала выбрать минимальную тепловую мощность, разогревая печь непрерывно и понемногу или, если нет регулировки мощности, циклически, включая и выключая горелку. Особенно это важно для кирпичной печи — сильный непрерывный нагрев остывшего кирпича может привести к его растрескиванию.
Общие правила устройства дымохода для печи
Еще одно условие нормальной работы газовой печки — устройство дымохода. Для печей, работающих на газе, дымовые каналы должны быть вертикальные, без уступов. Конструкция дымохода дровяной печи часто не подходит для вывода продуктов сгорания газа.
Уклон дымохода допускается, но не больше 30°, и при условии, что сечение труб на наклонных участках не меньше сечения труб, установленных вертикально
Переоборудовать старый дымоход можно путем гильзирования. Варианты модернизации:
- Установка в дымоходный канал трубы из нержавейки. При этом диаметр и высоту трубы следует подбирать соответствующий характеристикам дымоходного канала. Зазор между стенками дымохода и трубы заполняют негорючим теплоизоляционным материалом типа керамзита, пеностекла.
- Применение технологии FuranFlex. Метод заключается в размещении эластичной полимерной трубы внутри канала, которая под давлением принимает его форму и затвердевает. Защитный слой служит для утепления, герметизации и внутренней защиты дымохода.
Если ни один вариант переделки дымохода не подойдет, придется устанавливать новый. В зависимости от места расположения печки, возможны два варианта устройства дымохода: наружный приставной или внутренний.
Влияние характеристик дымохода на безопасность отопления таково, что его обязательно будут проверять органы Пожарного надзора с последующей выдачей письменного акта, без которого оборудование к газовым сетям не подключат.
Выводы и полезное видео по теме
Установка газовой горелки с автоматикой в печь:
Общие сведения о работе газовых горелок:
Изучая разнообразие моделей и функций газовых горелок для печей, нужно особое внимание уделить безопасности.
Любые действия, связанные с проектированием и монтажом, необходимо согласовывать с газоснабжающей организацией, а установку поручить опытному мастеру. Перед покупкой газовой горелки также лучше проконсультироваться с газовщиками.
Делитесь, пожалуйста, собственным опытом в переводе твердотопливных агрегатов на потребление газа. Не исключено, что ваши рекомендации очень пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, размещайте фото по теме статьи, задавайте вопросы.
<index>
В загородных домах сезонного проживания нет смысла обустраивать сложную и дорогую систему отопления. Использовать традиционные кирпичные печи для таких домов тоже невыгодно по причине того, что на первичный обогрев постройки, в которой не жили какое-то время, уходит много времени. Альтернативным и эффективным вариантом может стать газовая горелка, которая используется в печи или отопительном котле. Мы перечислим особенности и характеристики этих агрегатов, их разновидности, плюсы и минусы, а также правила использования.
Газовая горелка и что это?
Газовая горелка для котла является важным элементом отопительной системы, потому что отвечает за подогрев теплоносителя. Расход топлива у этих устройств может быть разным. Для отопления небольшого дачного домика достаточно агрегата с расходом топлива в пределах 4 кубометров в час.
Как правило, настенные и напольные отопительные котлы уже имеют встроенную газовую горелку. Такое газовое оборудование для дома сразу готово к эксплуатации, потому что производитель подбирает горелку с учетом типа оборудования, устанавливает ее с соблюдением всех правил и калибрует под параметры отопительной системы.
При необходимости газовые горелки для печей отопления можно купить отдельно. При этом нужно учитывать габариты агрегата и его производительность, чтобы он соответствовал параметрам котла и системы отопления дома. Газовые горелки нужны для выработки открытого пламени, нагревающего теплоноситель.
Реклама
От интенсивности горения зависят следующие параметры:
- расход топлива;
- безопасность работы котельного оборудования;
- продолжительность использования теплообменника;
- диапазон регулировок.
Если горелка работает неправильно или неэффективно, то и вся отопительная система дома не справляется со своими задачами и не может похвастаться надежностью.
Характеристики и виды газовых горелок
Современные газовые горелки для котлов отопления должны отвечать определенным требованиям.
Чтобы выбрать подходящий агрегат, нужно учитывать следующие характеристики горелок:
- Главная задача горелок – формирование газовоздушной смеси, которая отвечает определенным требованиям. Это важно для обеспечения высокого КПД сжигаемого топлива.
- Агрегат должен иметь простую и надежную конструкцию, чтобы обеспечивать простоту монтажа и демонтажа. После установки конструкции должна сохраняться безопасность и надежность ее работы.
- От срока службы горелки зависит продолжительность эксплуатации нагревательного оборудования, поэтому устройство делают из высококачественных материалов.
- Во время работы приспособление не должно издавать много шума. Также важно его соответствие санитарно-гигиеническим нормам.
- Для горелок, работающих на двух видах топлива, важно, чтобы переход с одного режима работы на другой был простой.
- Для газового оборудования важен параметр его экологической безопасности. При выборе оптимальной пропорции газо-воздушной смеси удается сократить количество вредных выбросов в атмосферу, а также обеспечить полное сжигание газа.
Газовые горелки классифицируются по способу смешивания горючего и воздуха. Так, существуют вентилируемые и атмосферные агрегаты. Рассмотрим их характеристики и особенности подробней.
Рекомендуем к прочтению:Система автономного отопления для частного дома с газовым котлом
Атмосферные горелки
Атмосферная газовая форсунка для отопления частного дома применяется в котельном оборудовании с камерой сгорания открытого типа. Ее принцип работы схож с функционированием конфорки обычной газовой плиты. В таких горелках топливо смешивается с воздухом, попадающим в котел из помещения, а розжиг происходит от искры.
Подобные устройства не могут похвастаться высокой степенью безопасности и хорошим КПД. Горелки, которые работают по атмосферному принципу, обычно встречаются в газовых котлах ранних модификаций. В таких агрегатах газ попадает в рабочую зону по газовой магистрали. За передачу топлива в зону горения отвечает инжектор. Для регулировки работы инжектора устанавливаются прижимные гайки или специальные заслонки.
Через инжектор вместе с углеводородной смесью проходит кислород. Благодаря этому создается необходимая для горения газовоздушная смесь. Для увеличения подачи кислорода выходное отверстие приоткрывают. Если его прикрыть, то подача кислорода уменьшится. За счет такой простой ручной регулировки можно откорректировать степень сжигания топлива. После этого подготовленная смесь перемещается через горелку в камеру сгорания, где и происходит ее сжигание. Именно здесь посредством теплообменника тепловая энергия передается воде.
В конструкциях атмосферного типа есть несколько инжекторов, что позволяет повысить мощность котельного оборудования. Число выходных отверстий зависит от габаритов нагревательного прибора. Когда выходные отверстия равномерно распределены по камере сгорания, нет необходимости создавать высокое давление, что способствует более эффективному сгоранию топлива.
На заметку! Для улучшения характеристик котлов с атмосферными горелками и повышения их КПД производители делают больше выходных отверстий на фоне уменьшения их диаметра.
Бытовая газовая горелка отличается простотой и надежностью конструкции, поэтому ее нередко используют в агрегатах промышленного назначения. При собственноручном изготовлении горелки для котла чаще всего выбирается именно устройство атмосферного типа, потому что стоит недорого и отличается простотой обслуживания.
Вентиляторные горелки
Основное отличие вентиляторных агрегатов заключается в том, что они не взаимодействуют с воздухом из помещения. Для создания газовоздушной смеси используется воздух, который нагнетается принудительно с улицы. Тепловентиляторы газовые бытовые отличаются повышенной безопасностью и высоким КПД.
Основное отличие конструкций вентиляторного типа от устройств атмосферной разновидности заключается в принципе работы.
Параметры работы вентиляторных систем следующие:
- воздух нагнетается принудительно;
- можно более точно выдерживать пропорции газовоздушной смеси;
- КПД агрегата намного выше.
Вентиляторные конструкции используются в котлах с камерой сгорания закрытого типа, что обеспечивает эффективный наддув. При этом формирование смеси топлива и воздуха происходит на входе в эту камеру, тогда как в агрегатах атмосферного типа смешивание осуществляется при поступлении в горелку.
На заметку! Устройства вентиляторного типа применяются в котлах с максимальной степенью автоматизации работы.
Агрегаты вентиляторной разновидности состоят из следующих составляющих элементов:
Рекомендуем к прочтению:Виды, расход и выбор газовой печи для отопления частного дома
- Для очищения топлива установлены специальные газовые фильтры.
- Поскольку давление газа в сети непостоянное, устройство имеет специальное реле, регулирующее поток топлива и работу вентилятора.
- Для стабилизации давления в горелке установлен газовый редуктор.
- Для корректировки газового потока установлены регуляторы.
- Работой вентилятора управляет специальное реле.
Для работы всех вышеперечисленных механизмов нужен электрический ток, поэтому котлы с приборами вентиляторного типа являются энергозависимыми агрегатами. Для обеспечения эффективной и непрерывной работы такого оборудования в цепь подключаются устройства бесперебойного питания и стабилизаторы напряжения.
Плюсы и минусы газовых горелок
К преимуществам агрегатов с газовыми горелками можно отнести следующее:
- Надежность и простота устройств обеспечивает их длительную и бесперебойную работу. Гарантийный срок службы равен 12 годам, но на практике они работают намного дольше.
- Эти приборы считаются экологически чистыми и безопасными.
- КПД агрегатов достаточно высокий.
- Экономный расход топлива – одно из важных преимуществ.
- Такие котлы не нуждаются в отдельном помещении для установки и складирования топлива, как агрегаты твердотопливного типа.
- Простая эксплуатация и обслуживание – дополнительные плюсы устройств.
- Газ является доступным и дешевым топливом.
Качественное газовое нагревательное оборудование стоит недешево. Для монтажа газового котла и подключения к магистрали нужно изготовить проект и пройти согласование в соответствующих инстанциях. Отдельно стоит назвать плюсы и минусы агрегатов атмосферного и вентиляторного типа.
Так, котлы с атмосферными газовыми горелками имеют следующие преимущества:
- Простота конструкции и дешевизна всех составляющих элементов.
- Это энергонезависимые устройства. Намного важнее поддерживать правильное давление газа и обустроить хороший дымоход.
- Практически беззвучная работа агрегата.
- Компактные размеры и простая установка.
Недостатки атмосферных устройств заключаются в необходимости сооружения дымохода. Также полнота сгорания газовоздушной смеси зависит от качества сборки составляющих элементов котла и состава воздуха.
Агрегаты вентиляторного типа имеют такие плюсы:
- Можно полностью контролировать состав топливной смеси и ее горение.
- Есть возможность регулировки мощности нагревательного оборудования.
- Экономный расход горючего и высокий КПД.
- Можно использовать в квартирах или домах без традиционной дымоходной трубы, потому что для таких агрегатов достаточно коаксиального дымохода.
- Не нужно вручную перенастраивать горелку под другое топливо.
Минусы вентиляторных приборов заключаются в их немаленькой цене и энергозависимости. Для обслуживания и ремонта устройства нужно обращаться к специалистам.
Правила безопасности при эксплуатации горелок на газе
В ходе работы газовая горелка накапливает на своей поверхности много сажи. Чтобы агрегат не поломался и эффективно работал, сажу регулярно удаляют. Иногда при значительном скоплении сажи может произойти ее воспламенение.
Газовые котлы с камерами сгорания закрытого типа должны регулярно осматриваться и обслуживаться специалистами. При наличии опыта можно выполнять очистку конструкции своими силами. При установке агрегата обязательно соблюдаются нормируемые расстояния. Приборы атмосферного типа оборудуются качественным дымоходом, а устройства вентиляторного типа – системой дымоудаления коаксиального типа.
</index>Каталог товаров
В зависимости от того каким образом поступает воздух в камеру сгорания газового котла можно разделить несколько типов горелок:
- Атмосферные газовые горелки, которые работают только в открытых камерах сгорания.
- Наддувные газовые горелки, работающие в закрытой камере сгорания.
Рассмотрим подробнее каждый вид.
Такие горелки устанавливаются в газовых котлах с открытой камерой сгорания. Принцип работы схож с газовой плитой. В горелку поступает газ и начинает гореть при смешивании с воздухом, который поступает из помещения.
К преимуществам атмосферной горелки можно отнести отсутствие шума при работе и простота конструкции. К минусу относится невысокий КПД до 93%, а также разрежение воздуха в помещении. Поэтому газовые котлы с открытой камерой сгорания устанавливаются только в отдельно оборудованных помещениях, которые должны соответствовать всем нормам и правилам.
При применении горелки импортного производства могут возникнуть некоторые проблемы. В стандартах ЕС прописывается стабильное давление газа в магистралях от 150 атмосфер. В России зимой такие значения могут быть ниже, а весной – выше. Из-за таких перепадов давления может произойти прогорание газовой горелки в зимний период или же прожиг теплообменника летом. Если давление газа нестабильно, то рекомендуется использовать вентиляторные горелки, на которые не влияет давление.
Такие газовые горелки работают при помощи воздуха, поступающего с улицы. Вентилятор подает воздух в камеру сгорания. Работу вентилятора можно регулировать. Вне зависимости от давления наддувная горелка будет работать стабильно. Газовые котлы с такой камерой сгорания не нуждаются в вертикальном дымоходе, достаточно устроить коаксиальный дымоход. Работает горелка шумно, а стоимость превышает в 2 раза стоимость атмосферных горелок. КПД газовых котлов с закрытой камерой сгорания достигает 95%.
Такие горелки навешиваются на котел, таким образом можно менять горелку и переключать устройство на работу на жидком топливе.
По регулированию горения горелки разделяют на 3 вида:
- Одноступенчатые газовые горелки;
- Двухступенчатые газовые горелки;
- Модулирующие газовые горелки.
В последних автоматически изменяется мощность горелки в зависимости от необходимого тепла на выходе. Двухступенчатые приборы могут работать в слабом и повышенном режиме потребления.
На рынке можно найти комбинированные горелки для жидкого топлива и газа. Стоимость такой газовой горелки конечно выше других моделей.
Газовую горелку легко установить в газовый котел, а также снять. Находится она внизу камеры сгорания. Горелка вставляется в отдельное отверстие, накидной гайкой нужно присоединить к газовой трубе и закрепить на корпусе винтами.
Читайте также:
-
Газовый котел Baxi Луна 3
-
Коды ошибок газовых котлов
-
Рейтинг газовых котлов
-
Газовые котлы на сжиженном газе
-
Принцип работы газового котла
Используемые источники:
- https://gazoapparat.com/vidyi-gorelok/
- https://fb.ru/article/379412/vidyi-gazovyih-gorelok-i-printsipyi-ih-rabotyi
- https://sovet-ingenera.com/otoplenie/kotly/vidy-gazovyh-gorelok-dlya-pechey.html
- https://dizain-vannoy.ru/sistema-otopleniya/sistemy-otopleniya/gazovoe-kombinirovannoe/gazovaya-gorelka.html
- https://baltgazservice.ru/stati/gazovye-kotly/tipy-gorelok-gazovogo-kotla/
