Если правильно спроектировать систему вентиляции, то она обеспечит доступ воздуха внутрь помещения. Основным критерием работы системы вентиляции является наличие хорошей тяги, но пыль и мусор, попавшие в систему способны нарушить её работу. Чтобы избежать этого специалисты советуют установку вентиляционного дефлектора. Что собой представляет дефлектор вентиляционной системы, мы разберем далее.
Принцип действия дефлектора
За счёт установки дефлектора на трубу вентиляции, улучшается тяга, ведь дефлектор отклоняет воздушные массы, тем самым образуя на выходе шахты вентиляции, зону с пониженным давлением. За счёт этого воздух внутри трубы поднимется вверх и компенсирует давление.
Существуют разные конструкции дефлекторов, но принцип работы у всех одинаковый. Современные агрегаты чаще всего имеют сужение канала, это увеличивает скорость прохождения воздуха над оголовком трубы. Это усиливает тягу и имеет называние «принцип аэрографа».
Если правильно подобрать и правильно использовать дефлектор, то можно добиться более эффективной работы системы вентиляции.
Больший эффект дефлекторы показывают при установке на каналах вентиляции с горизонтальными и вертикальными участками.
Так же вентиляционные дефлекторы играет роль защиты воздуховода от попадания в него мусора, осадков окружающей среды, мелких птиц, грызунов и т.п. Для изготовления дефлектора используют нержавеющую сталь или керамика, так как его устанавливают снаружи сооружения.
Положительные и отрицательные качества
Положительными качествами применения вентиляционного дефлектора являются:
увеличение тяги;
защита вентиляционных каналов.
Но если ветер будет дуть снизу, то поток воздуха ударяется о часть дефлектора находящуюся сверху и не даёт воздушному потоку выходить наружу, что даёт сбой работы системы.
Стоит отметить, что вентиляционные дефлекторы часто стали обустраивать с двумя конусами и соединёнными основаниями, что исключает возникновение вышеописанной проблемы.

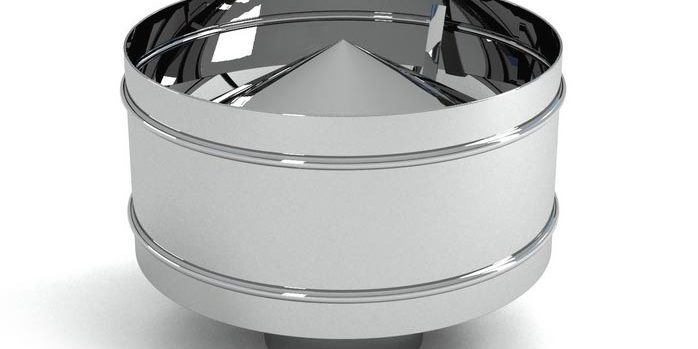

Конструкция вентиляционного дефлектора
Конструкция вентиляционного дефлектора состоит из:
двух металлических стаканов;
фиксирующих кронштейнов, для крепления;
приточно – отводящего патрубка (его закрепляют на трубу хомутом).
Наружный стакан к нижней части расширяется, а нижний стакан ровный. Данные стаканы надеваются друг на друга и в верхней части конструкции закрепляют крышку на стойках.
Чтобы избежать попадания, осадков в систему, диаметр данной крышки должен быть больше выходного отверстия.
Отбои монтируют таким образом, чтобы уличный воздух создавал подсос сквозь выемки соседних колец — это ускоряет отвод воздуха из системы вентиляции.
Дефлектор вентиляции устроен так, что при направлении потока воздуха снизу вверх дефлектор плохо срабатывает, то есть идёт отражение потока от крыши и затем этот поток устремляется к газам, которые выходят в верхней части. Чтобы решить этот момент, применяют двухконусные конструкции, они соединены основанием.
Важно: Если направление ветра боковое, то воздух выводиться как снизу, так и сверху. Если направление ветра вертикальное, то отток воздуха будет снизу.
Виды и характеристики
В наше время есть много разновидностей дефлекторов для вентиляции, среди них выделяют основные:
Дефлектор Цаги;
Дефлекторы Григоровича;
Н — образные дефлекторы.
Существуют открытые конструкции, которые разделяют по форме:
бывает плоский;
полукруглый;
с открывающейся крышкой или двускатный.
По принципу работы бывает:
ротационный дефлектор;
турбинный.
По типу флюгера.
Далее мы разберём самые популярные типы вентиляционных дефлекторов.
Дефлектор на дымоход
Очень часто дефлекторы устанавливают на дымоход, его устанавливают для того чтобы обеспечить хорошую тягу для выведения дыма. Таким образом, дефлектор увеличивает работу оборудования на двадцать процентов, это увеличивает лучшее прогорание топлива и улучшает теплоотдачу.
Так же установка дефлектора предотвращает попадание осадков атмосферы и различного мусора в дымоход.
Дефлектор для кондиционера
Такие конструкции почти ни чем не похожи на классические дефлекторы. Они представляют собой экраны – отражатели, которые перераспределяют воздушные массы, производимые кондиционером.
Поэтому воздушные массы направлены не на человека, а в пол или параллельно потолку, рассеиваясь, не теряя свой напор.
Ротационный дефлектор
Такого вида дефлекторы увеличивают работу естественной приточно – вытяжной системы в четыре раза и при этом такой дефлектор не требует подключения к электричеству.
Ротационный дефлектор состоит из подвижной головки с лопастями, которые установлены на основание и прикреплены при помощи подшипников.
Принцип работы ротационного дефлектора следующий:
Ветер попадает в лопасти и за счёт этого начинает двигаться головка, тем самым воздух разряжается, и тяга увеличивается.
Благодаря подшипникам головка вращается с неизменной скоростью, даже при сильном ветре.
Флюгер
Дефлектор — флюгер является специальным устройством, корпус которого двигается вместе с изогнутыми козырьками, они соединены с подшипниковым креплением.
Сверху конструкции располагается флюгер, он даёт всему устройству всегда быть «по ветру».
Работает это устройство так: воздушные массы проходят между козырьками, ускоряются и делают зону разрежения, за счёт этого идёт усиление тяги, топливо прогорает лучше и происходит улучшение воздухообмена.
Такие конструкции хорошо применять, чтобы предотвратить обратную тягу, затухание пламени и искрообразование.
Такую конструкцию можно сделать самостоятельно, для этого необходимо конструкцию установить на срез трубы дымохода, креплением будет служить подшипниковый узел и кольцо.
Цокольный дефлектор
Такие дефлекторы предназначены для проветривания цокольных этажей и помещений, а так же для удаления влаги. Такие устройства могут использоваться как в принудительной, так и в естественной системе вентиляции.
Ещё цокольный дефлектор, препятствует попадание в подвальные помещения различных мелких животных, грязи, метеорологических осадков.
Длину трубы дефлектора легко регулировать и если будет необходимость, то её можно будет нарастить или отпилить до нужной высоты.
И так в статье мы описали виды и принцип работы вентиляционного дефлектора, надеемся, что эта информация была вам полезной. Удачи!
Видео дефлектора своими руками:
