Как подключаются радиаторы отопления? — какая обвязка этих приборов…
- Радиатор должен отключаться кранами на подаче и обратке. Отопление выходит со строя, когда на улице 30 градусов мороза, для ремонта одного радиатора систему отопления сливать недопустимо…
- Схема подключения должна быть такой, чтобы жидкость циркулировала через всю площадь радиатора.
Как разместить радиатор
При установке батарей нужно оставить зазоры. Между стеной и радиатором нужно оставить не меньше 3 см, чтобы не создавать сопротивления потоку воздуха. От пола — не меньше 15 см, до подоконника — не менее 10 см.
Не желательно помещать радиатор в ниши или закрывать экранами. В таком случае будет теряться полезная отдача тепла из-за ухудшения циркуляции воздуха. Причем можно потерять и 50% мощности радиатора, если поместить его в кожух.
Схемы включения
Схемы подключения общеизвестны. Лучшая – диагональная, с ней реализуется условно до 100% от мощности, которую способен развить прибор.
Возвратноточная (боковая) допустима только лишь при длине прибора не более 1,0 метра, в этом случае КПД уменьшается не более чем на 10%. Другие же схемы не желательны, — большая потеря КПД при нижнем подключении, например…
Что нужно устанавливать
Каждый радиатор снабжается пробками для перехода с диаметра секций на диаметр трубопровода. В большинстве своем радиаторы подключают на резьбу 1/2 дюйма, что соответствует трубам 16 мм металлопластика и 20 мм (наружный) полипропилена. Но могут подключаться и на 3/4 дюйма.
Приобретается соответствующий комплект пробок к радиатору, они устанавливаются на всех торцах на резиновых уплотнениях с применением мягкого ключа для затяжки, чтобы не испортить эмаль.
Воздушный кран Маевского
Каждый радиатор снабжается воздушным краном Маевского, который устанавливается в верхней свободной пробке. Радиатор на креплениях устанавливается или горизонтально, или с небольшим возвышением в сторону крана Маевского.
Обязательное отключение – простейшая обвязка
Простейшая обвязка радиаторов – установка отключающих шаровых кранов. Регулировать поток ими не допустимо (делать не полное открытие), ввиду того, что они быстро выйдут со строя.
Зачем делать байпас
Байпас между подачей и обраткой необходим только при однотрубной схеме отопления, при последовательном включении радиаторов. Например, в многоквартирных домах, к стояку радиаторы подключаются обязательно с байпасом, чтобы отключение одного радиатора мало влияло на всю систему и не останавливало бы циркуляцию теплоносителя по системе.
Как уплотнять резьбовые соединения
При подключении радиаторов металлические резьбовые соединения категорически не рекомендуется уплотнять фум-лентой. Она дает течь при каком либо провороте в соединении. Все должно быть закручено со 100% гарантией надежности.
Это обеспечивается льняным волокном или сантехнической нитью. Резьба обматывается не слишком тонким слоем, намотка смазывается сантехнической смазкой (допускается постным маслом), закручиваине делается ключами с умеренным натягом.
Типичная обвязка радиатора в регулируемой системе
Подключение шаровыми кранами делается там, где требуется только два режима работы радиатора – «включил-выключил».
- Но в некоторых радиаторах требуется регулировка потока, чтобы отбалансировать всю систему. Например, в тупиковой схеме на первом радиаторе уменьшают расход, если количество приборов в тупике 5 шт. и более. Поэтому на таких радиаторах на обратке ставят балансировочный клапан вместо обычного шарового крана.
- В некоторых комнатах радиаторы возможно понадобится периодически отключать или уменьшать их мощность, для экономии энергии. Такие приборы, мощность которых регулируется, снабжаются на подаче настроечным винтовым краном с помощью которого можно плавно изменять расход теплоносителя.
Наличие балансировочных клапанов и кранов расхода на отдельных радиаторах определяется при составлении схемы отопления….
Автоматизированное управление радиатором
Радиатор может управляться автоматически и поддерживать в комнате заданную температуру. Поможет в этом термоголовка, которая управляет клапаном так, чтобы поддерживалась заданная температура воздуха.
Теплоотдачу радиаторов можно программировать во времени, если применить соответствующую компьютеризированную термоголовку. Это полезно, при задании отключения отдельных комнат по времени, например на ночь и первую половину дня, кода все на работе… Правда у нас, в отличие от западных стран, такие устройства уже не окупаются…
Термоголовки на всех радиаторах можно применять лишь с автоматизированным котлом, который отключится, если в системе все радиаторы или большинство окажутся закрытыми. Возможность частичного применения таких приборов с обычным котлом рассматривается для каждого проекта…
Представьте только, как хорошо приходить с холодной улицы в теплую, хорошо обогретую квартиру. Сразу становится так уютно и чувствуется какую-то невероятная семейная атмосфера. Как же это можно обеспечить? На самом деле, здесь все просто. Нужно всего лишь приобрести и установить в квартиру батареи. Однако в нашей сегодняшней статье речь пойдет не о выборе, разнообразии, видах и характеристиках радиаторов отопления. Сейчас же мы попробуем разобраться в том, как правильно обязать радиаторы отопления.
Какие трубы лучше всего использовать?
В наши дни, в сфере строительства, пользуется особой популярностью обвязка радиаторов отопления полипропиленом. Трубы из такого материала отличаются от других довольно низкой ценой. К еще одному их достоинству относится то, что с их установкой обычно не бывает никаких проблем, характерных для металла. Самый главный плюс таких труб — способность бороться с плохим влиянием агрессивной среды и, в итоге, избавление от засоров и их закупорки. Исходя из совокупности всех этих фактов, для того чтобы трубы прогревали помещение еще лучше их нужно обязывать полипропиленом.
Способы обвязки
Обвязку батареи можно выполнить такими способами: «>»>»>»>»>»>»>»>»>
Путем спаивания трубопровода. В этом способе можно быть уверенным, ведь контур выходит практически сплошным. Это означает, что протекание трубы исключено, что является его огромным достоинством.
В Интернете есть огромное количество фото обвязки радиаторов отопления разными способами. Посмотрите их и решите сами, какой же вариант больше всего вам подходит.
Достоинства данной системы отопления
Обвязка батарей полипропиленом имеет огромное количество положительных сторон:
- простота в установке;
- надежность в отоплении;
- хороший монтаж обеспечит длительную работу батареи — более 45 лет;
- стойкость к высоким температурам;
- отсутствие протечек;
- низкая цена на вязку радиаторов отопления;
- высокая производительность, благодаря которой внутренняя полость трубы ничем не забьётся.
Схема отопительной системы
Что же обвязывается? Главный элемент данного процесса — водонагревательный котел. Его тип определяет какой будет схема подключения батареи. Следовательно, если вы купили напольный котел, то его обязательно следует поместить внизу. «>»>»>»>»>»>»>»>»>
Работы по установке
Самый лучший вариант для обогрева собственного дома — гидравлическая система, ведь вода — самый лучший теплоноситель. Определяясь с нагревателем, нужно опираться на низкую стоимость топлива для него. В определенный период времени самые выгодные радиаторы отопления – котлы, работающие на газу. Если же выбрать, к примеру, электрокотел, то затраты на него будут гораздо большими.
- Чугунные радиаторы отопления: описание лучших моделей, монтаж и характеристики радиаторов (120 фото)
- Промывка радиаторов отопления: продувка, прочистка и уход за системой отопления (115 фото)
- Газовые конвекторы — выбор, особенности использования и отзывы владельцев (видео + 105 фото)
Относительно батарей опытные мастера строительства советуют останавливать свой выбор на моделях, изготовленных из алюминия. Их достоинства — быстрый прогрев и большой уровень теплоотдачи.
Необходимо упомянуть, что приступать к разводке труб можно лишь после того, как будут установлены сопутствующие оборудования, то есть колонки, радиаторы и прочее.
«>»>»>»>»>»>»>»>»>
Заключение
Итак, надеемся теперь вы лучше разбираетесь в данной теме. Мы описали в данной статье все нюансы выполнения обвязки полипропиленом. Опираясь на нее, вы без всяких проблем и трудностей сможете справиться с установкой обогревательных конструкций. Желаем удачи!
Фото обвязки радиаторов отопления
На продуктивность теплоснабжения жилища могут влиять многие факторы: схемы подключения и обвязки радиаторов отопления, движение теплоносителя, тип и продуктивность энергоустановки, отопительные приборы, наличие запорно-регулирующей арматуры. Профессионально выполненная обвязка отопительных приборов даст полную гарантию производительности и долговечности всей системы в целом.
1 Способы подключения</span></h2>
Выделяют три способа подключения отопительных элементов к системе теплоснабжения: боковой или односторонний, нижний и диагональный. При боковой схеме подключения подающую и обратную трубу располагают с одной из сторон отопительного элемента. Наряду с этим возможно подключение подающей трубы вверху при верхнем розливе или внизу при нижнем.
Боковой способ подключения рассматривается как малоэффективный в сопоставлении с остальными схемами обвязки радиаторов. При осуществлении такого способа существует вероятность потери производительности нагревательного элемента примерно на 15%.
Односторонний метод обвязки отопительных приборов благополучно осуществляется в отопительных системах с давлением свыше 4 атм. и скоростью перемещения теплоносителя 1,5 м/с. В результате нагнетания высокого давления и образования высокой скорости движения рабочей жидкости объем секции заполняется полностью.
Нижнюю схему подключения батарей отопления в квартире жилого дома можно встретить не только в однотрубной системе. По мнению экспертов, такой тип разводки содействует снижению теплоотдачи отопительных элементов более чем на 25%. Чтобы этого избежать, понадобится установить циркуляционный насос. Такая схема подключения радиаторов отопления при двухтрубной системе будет оправдана для частных домов с одним или двумя этажами.
Вариант с диагональным подключением используется для батарей с большим количеством секций. Такой способ подсоединения делает возможным равномерное прогревание всех отопительных приборов. Труба подающей магистрали должна соединяться с верхним патрубком одной стороны, а труба обратной магистрали — с нижним патрубком противоположной.
‘ >Монтаж и схемы подключения радиаторов отопленияРекомендуемСхема и устройство обвязки котла в частном доме
2 Устройство радиатора теплоснабжения</span></h2>
Упрощенная схема большинства отопительных приборов состоит из двух горизонтальных коллекторов, соединенных друг с другом поперечными перемычками, внутри которых перемещается теплоноситель. Вся конструкция выполняется либо из металла, либо обшита специальным кожухом, устройство которого предусматривает максимальный контакт с воздухом. Благодаря этому обеспечивается необходимый высокий теплообмен.
Радиатор теплоснабжения состоит из:
- верхнего и нижнего коллектора;
- вертикальных каналов в секциях отопительного прибора;
- теплообменного корпуса (кожуха).
В первую очередь, правильное подключение радиаторов отопления обеспечит не только стабильность их эксплуатации, но и продуктивность теплоснабжения во всей совокупности. Проектируя монтаж отопительных элементов, нужно определиться с выбором системы, выяснить способ запитки и направление потока теплоносителя.
‘ >Подключение радиаторовРекомендуемСхема обвязки калорифера в приточной вентиляции
3 Характеристика однотрубной и двухтрубной системы</span></h2>
Схема отопления, где все отопительные приборы объединены одним трубопроводом, получила название однотрубная система теплоснабжения. Нагретая и остывшая рабочая жидкость циркулирует по одному контуру, последовательно попадая в каждый прибор. Важным условием для корректной работы отопительной системы является правильно подобранное сечение трубопровода, в противном случае могут возникнуть потери давления и должного результата от отопления не будет.
Однотрубная система получила наибольшее распространение в многоквартирных домах. Она обладает своими достоинствами и недостатками. Выбирая однотрубную схему отопления, можно значительно снизить затраты на выполнение монтажных работ. К недостаткам такой схемы можно отнести:
- взаимозависимость компонентов — поломка одного из элементов может повлечь за собой перебои в работе всей системы;
- значительная потеря тепла;
- отсутствие контроля нагрева отдельно взятых приборов;
- лимитированное пространство обогрева (не более 150 м2).
Но несмотря на это, в одноэтажном доме с небольшим метражом целесообразнее сделать выбор именно этого типа отопления. Квалифицированно выполненный проект системы теплоснабжения поможет избавиться от большинства сложностей на начальном этапе.
‘ >Схема отопления Подключение батарей и радиаторов отопления Однотрубная двухтрубная система отопленияРекомендуемСхема обвязки твердотопливного котла в системе отопления
3.1 Преимущества двух контуров</span></h3>
Реализация двухтрубной системы отопления несколько сложнее, чем однотрубной, а объем требуемых для сборки материалов ощутимо больше. Вместе с тем именно двухтрубную систему теплоснабжения считают более предпочтительной.
Схема состоит из двух труб — подающей и обратной магистрали. Через подающую трубу доставляется нагретая рабочая жидкость в отопительные приборы, а через обратную магистраль уже охлажденная отводится в котлоагрегат. К недостаткам двухтрубной магистрали можно отнести её высокую стоимость.
Бытует ошибочное мнение, что наличие второй магистрали подразумевает двухкратное расходование труб, и затраты на реализацию такого проекта возрастают вдвое. На самом деле, чтобы смонтировать однотрубную конструкцию, требуются трубы с большим сечением. Таким образом, обеспечивается нормальная циркуляция горячей воды в системе, и следовательно, эффективность её работы.
Для монтажа двухтрубного контура используются трубы с меньшим сечением, стоимость которых значительно ниже. Двухтрубным системам характерна коллекторная или лучевая схема разводки. В такой схеме подачу и обратку необходимо подключить параллельным способом к каждому отопительному элементу.
‘ >Как подключить радиатор отопления с наибольшей эффективностью
3.2 Открытый и закрытый тип</span></h3>
В системах закрытого типа используются мембранные расширительные резервуары, позволяющие нормально функционировать при избыточном давлении. Обычную воду можно заменить теплоносителем на базе двухатомного спирта, который не замерзает при низкой температуре. В состав закрытого контура входят следующие элементы:
- генератор тепла;
- воздушный клапан;
- термоклапан;
- отопительные элементы;
- трубы;
- закрытый расширительный резервуар;
- балансировочный вентиль;
- запорная арматура;
- циркуляционный насос;
- фильтр;
- сбросной клапан;
- манометр;
- соединительные части трубопровода.
Система теплоснабжения открытого типа привлекательна для большинства застройщиков. Это обуславливается тем, что затраты на выполнение работ подобного типа сводятся к минимуму. Техническое обслуживание и монтаж на этой стадии обычно не вызывает никаких трудностей.
В настоящее время такая система отопления подверглась некоторым изменениям, которые делают возможным ее использование в достаточно дистанцированных участках населенных пунктов. Ключевым требованием для ее монтажа является наличие газопровода. Этот тип подойдет для отапливания помещений с небольшой площадью.
Эффективность теплоснабжения жилища имеет прямую зависимость от выбранной схемы обвязки радиаторов. Правильно подобранный вариант проекта поможет минимизировать теплопотери. При установке радиаторов следует помнить, что большинство производителей предоставляют гарантии лишь в том случае, если установку радиаторов выполняли представители компаний, имеющие лицензию на выполнение подобных работ.
‘ >Двухтрубная система отопления, разные схемы (схема Тихельмана)Фото Содержание статьи:
При устройстве или реконструкции отопительных коммуникаций необходимо монтировать новые или заменять старые агрегаты. Работы при наличии инструментов и навыков можно выполнить самостоятельно. Главное – разобраться, как происходит обвязка радиаторов отопления, выбрать ее схему и материалы.
Определение термина «обвязка батарей»
Набор арматуры для присоединения радиатора к магистрали – есть обвязка батарей
Под обвязкой отопительных радиаторов понимается набор элементов трубопровода и арматуры для подсоединения радиаторов к магистрали. Обвязка является наиболее уязвимой зоной коммуникаций по причинам разъемности соединений, вероятности применения некачественной фурнитуры и отсутствия в схеме защиты от механического воздействия.
Принцип подключения батареи к трубопроводу неважен, эффективность и надежность зависит от выбранной схемы. Простейшая горизонтальная технология отличается стабильностью, при использовании бокового способа нужно просчитать финансовые затраты.
Для подъема системы из пола применяются специальные металлические трубки – они повышают надежность обвязки.
Необходимость обвязки отопительных труб
Детали для регулировки работы отопительных приборов
Обвязка батарей отопления обеспечивает корректную работу всех элементов теплотрассы, своевременность их регулировки. Работы также решают задачи:
- выбора способа контроля над системой – ручного или автоматического;
- нормализации функций отопительных коммуникаций – поток теплоносителя на отдельном участке ограничивается;
- снижения расходов за оплату коммунальных платежей;
- безопасности готовой системы, которая не засоряется отложениями и мусором;
- обеспечения нормальной температуры и защиты от колебаний давления;
- удаления воздушных пробок из коммуникаций;
- регулировки скорости нагрева отопительных устройств;
- возможности присоединения разных контуров, их настройки;
- качества распределения тепловых ресурсов по батареям.
Обвязочные элементы нужно подбирать с условием их максимального нагрева.
Разновидности систем обвязки
Подключить отопительное оборудование можно двумя способами – одноконтурным и двухконтурным.
Двухконтурная разводка
При двухконтурной системе детали для обвязки устанавливаются на подачу и обратку
Двухтрубный способ подсоединения предусматривает использование 2 типов арматуры – для подачи и обратки. В первом случае нагретый теплоноситель поступает в радиаторы, во втором – остывшая вода возвращается в резервуар. Равномерный обогрев помещения достигается за счет поступления в каждую батарею теплоносителя с практически одинаковой температуры.
К преимуществам двухконтурной обвязки относятся:
- регулировка температуры каждого контура;
- сохранение эффективности вне зависимости от этажа дома;
- быстрое отключение участка на время ремонтных работ или техобслуживания.
Минусы двухтрубной системы – затраты на большое количество расходников, увеличенное число точек пайки.
При правильном монтаже двухконтурной системы в частном доме ее стоимость будет немного дороже однотрубной.
Одноконтурная разводка
Для одноконтурной системы понадобится меньше деталей для обвязки радиаторов
Однотрубное соединение является способом подвода всех батарей к единой магистрали. Вода, нагреваясь и остывая, движется по одному каналу и подается к приборам по очереди. То есть, теплоноситель в нагретом состоянии направляется по главному стояку наверх и распределяется по устройствам каждого этажа, начиная сверху.
Одноконтурная разводка имеет несколько достоинств:
- экономия средств при монтаже в частном доме;
- использование попутного или тупикового движения воды;
- снижение количества материалов в 2-5-этажах;
- возможность обустройства при общей длине магистрали до 30 м.
Недостатки однотрубной разводки – снижение температуры на нижних этажах с минимальной площадью радиаторов без байпасов.
Система с одним контуром подходит для подсоединения от 4 до 5 устройств отопления.
Популярные схемы подключения отопителей к трубопроводу
От схемы выполнения обвязки зависит надежность монтажа, эффективность теплоотдачи батарей. Подсоединять систему можно несколькими способами.
Односторонний боковой
Подключать батареи нужно с торца – линии подачи и обратки будут на одной стороне прибора. Обратку располагают снизу, а подачу выводят наверх. При выполнении данной схемы теплоотдача радиаторов используется по максимуму. С целью маскировки арматуры можно сделать подачу внизу, а обратку завести наверх, но это снизит выработку тепла практически на 30 %.
Диагональный
Схема предусматривает организацию обратки снизу на одной стороне, а подачи – сверху на другой. Диагональная технология реализуется для секционных батарей от 12 элементов и панельных – от 120 см. Способ обеспечивает равномерность прогрева устройств в самой удаленной от магистрали зоне.
Нижний
Подсоединение линий обратки и подачи производится внизу, что позволяет скрыть трубопровод. У схемы есть различия в зависимости от типа батарей:
- Секционные приборы. Труба подачи подключается внизу с одной стороны батареи, патрубок обратного хода выводится на другую сторону.
- Панельные стальные устройства. Все трубы располагаются в нижней части батареи – подача от коллектора идет наверх, а обратка направляется на коллектор внизу.
Нижнее подключение снижает теплоэффективность секционных приборов на 20%.
- Боковое
- Диагональное
- Нижнее
Подбор комплектующих для обвязки
Обвязать систему можно при помощи следующих элементов:
- запорных элементов – стандартных шаровых кранов;
- заглушек, перекрывающих остальные каналы;
- кранов Маевского для спуска воздуха в момент сезонного запуска;
- герметиков – специальных составов или лент.
- Запорный кран
- Кран Маевского
- Заглушки для радиаторов
Для контроля качества работы коммуникаций устанавливают:
- манометр для проверки уровня давления в трубах;
- ручной или автоматический терморегулятор, который позволяет выставлять радиатор на определенную температуру.
При выполнении полипропиленовой обвязки нужен специальный сварочный аппарат.
Правила выбора элементов контрольно-запорного и регулировочного типа
Термостаты могут не использоваться из-за дороговизны
Подключение своими руками радиаторов к системе отопления предусматривает применение дроссельных и запорных элементов. Тип арматуры зависит от количества контуров коммуникаций. Для одноконтурной магистрали понадобятся:
- шаровые краны для выключения радиаторов – 2 шт.;
- кран Маевского для спуска воздуха;
- байпас с вентилем;
- дроссели или клапаны-термостаты для регулировки температуры – могут не использоваться;
- автоматические воздухоотводчики.
Для диагональной схемы также применяется промывочный кран, но его можно заменить стандартным шаровым. При выполнении двухконтурной обвязки дополнительно применяется дроссель. То есть, для одного радиатора понадобится терморегулятор на подводной трубе, дроссель – на обратке и кран промывки при диагональном соединении.

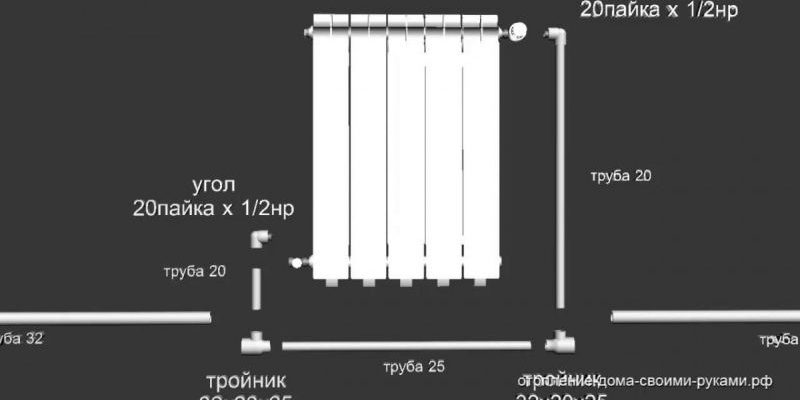

Как сделать обвязку полипропиленом
Полипропилен выбирают из-за прочности сварных швов и устойчивости к тепловому расширению
Полипропиленовый тип труб изготавливается из эластичного и прочного сополимера. Производители выпускают изделия до 125 мм в диаметре, которые не подвергаются деформациям при замерзании воды, устойчивы к воздействию кислотной среды, механических повреждений.
Обвязка полипропиленом для батарей отопления производится по технологии спайки:
- Подключать трубопровод начинают после того, как произведена установка радиаторов, расширительных емкостей, котлов, колонок.
- Арматуру разрезают специальными ножницами под вертикальным углом 90 градусов.
- Для предотвращения прогибов и обеспечения надежности соединений применяют вспомогательный крепеж.
- Соединение полипропиленовых труб выполняется паяльником. Сначала арматуру прогревают аппаратом 5-10 сек, после чего совмещают элементы друг с другом.
- Для надежности фиксации трубы откладываются в сторону на 3-4 мин.
Глубина сварного шва, время соединения, нагрева и остывания зависят от диаметра труб и указаны в таблице.
| Диаметр, мм | Сварной шов, мм | Время, сек | ||
| Нагрева | Соединения | Остывания | ||
| 20 | 14 | 6 | 4 | 2 |
| 25 | 16 | 7 | 4 | 2 |
| 32 | 18 | 8 | 6 | 4 |
| 40 | 20 | 12 | 6 | 4 |
| 50 | 23 | 18 | 6 | 4 |
| 63 | 26 | 24 | 8 | 6 |
Оптимальная температура паяльника для работы с полиэтиленовой арматурой – 260 градусов.
От подбора схемы обвязки радиаторов зависит качество соединения, энергетическая эффективность системы и экономичность расхода теплоносителя. При выполнении обвязочных работ нужно использовать хорошую контрольно-запорную арматуру и специальные инструменты.
Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.
Разновидности разводки отопления
В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:
- Однотрубная.
- Двухтрубная.
Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.
Однотрубная схема отопительных систем
Однотрубная система отопления: вертикальная и горизонтальная разводка.
В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.
Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.
Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.
В многоэтажных домах используется вертикальная однотрубная система отопления.
В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.
Отопление по однотрубной схеме в частном доме.
В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.
Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.
Видео о устройстве однотрубной схемы отопления в многоквартирном доме:
Двухтрубная схема отопительных систем
В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.
Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.
Двухтрубная классическая разводка
Классическая двухтрубная схема разводки система отопления.
В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.
Такое устройство имеет двухтрубная система отопления в многоэтажном доме.
Попутная схема или «петля Тихельмана»
Попутная схема разводки отопления.
Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.
Веерная (лучевая)
Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.
Веерная или лучевая система отопления.
В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.
Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.
Разновидности подключения радиаторов
Основными способами подключения приборов отопительных систем является несколько типов:
- Боковое (стандартное) подключение;
- Диагональное подключение;
- Нижнее (седельное) подключение.
Боковое подключение
Боковое подключение радиатора.
Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.
Диагональное подключение
Диагональное подключение радиатора.
Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.
Нижнее подключение
Нижнее подключение с торцов радиатора
Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.
Нижнее подключение радиатора.
В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.
Нижнее подключение в однотрубной схеме отопления.
Используемые источники:
- http://teplodom1.ru/radiattopl/2023-obvjazka-radiatora-shemy-primenjaemoe-oborudovanie.html
- https://otopleniehouse.ru/obvyazka-radiatorov-otopleniya/
- https://oventilyacii.ru/otoplenie/varianty-obvyazki-radiatorov-otopleniya.html
- https://strojdvor.ru/otoplenie/metody-i-oborudovanie-obvyazki-radiatorov-otopleniya/
- https://santech-info.ru/otoplenie/tipovye-sxemy-sistem-otopleniya.html
-110x80.jpg)
