При строительстве дома, особенно деревянного, для обустройства теплого пола применяют два вида настила: реечный и модульный. При модульном способе теплый пол под ДСП формируется на модули. В древесно-стружечной плите делают каналы под контур трубопровода. При реечном способе трубы располагают на поверхность ДСП требуемой ширины, а в пазы вмещают алюминиевые полосы, куда потом укладывают контур водяного отопления. На трубопровод настилают поглощающую конденсат специальную прокладку и настилают финишное покрытие пола.

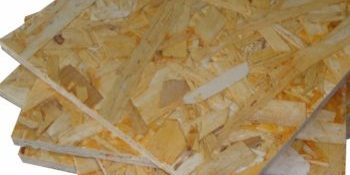

Преимущества OSB-плит

Плиты OSB очень популярны, их используют для выравнивания кривых поверхностей. Укладка плит на деревянные поверхности делает прочнее и теплее напольное покрытие. На такое основание допускается монтировать любое напольное покрытие. ОСП применяют и под устройство полов с подогревом.

К достоинствам материала относят такие характеристики:

• Высокая плотность OSB;
• Стойкость к воздействию влаги, что дает возможность использовать в помещениях с повышенной влажностью;
• Отличное прессование, поэтому материал не крошится;
• Защита от действия биологических факторов;
• Экологическая безопасность;
• Легкий монтаж;
• Экономия средств: стоит немного, а закрывает большую площадь;
• Надежность: переносит механические нагрузки, долго служит;
• Возможность применять для отделки разными средствами.

Водяной пол без использования стяжки

Водяной пол на ОСП-плитах укладывают там, где невозможно выполнить заливку стяжки: при невысоких потолках, на деревянных основаниях. Достоинства такого способа:

• легкость монтажа;
• небольшая высота пола;
• возможность укладывать финишное напольное покрытие сразу после монтажа.

Система водяного отапливаемого пола подразумевает монтаж на деревянное основание с канавками из OSB при применении теплораспределительных пластин. На трубы настилают влагоизолирующую подложку, финишное напольное покрытие из ламината, деревянного паркета.

Условия:

• Трубы используют медные или полиэтиленовые, но чаще последний вариант (они обходятся недорого, долго служат).
• Для работы берут модули из OSB или ДСП с канавками  для труб, куда размещают пластины под трубы. Модули представлены пластинами шириной 130, 180, 280 мм. Размер выбирают от ширины шага монтажа труб.
• Теплораспределительные пластинки из алюминия обладают необходимым диаметром. Перераспределение тепла проходит по поверхности снизу.

Деревянный обогреваемый пол

Систему обогреваемого пола устраивают из специальных модулей из OSB, реек. Модульный способ монтажа подразумевает использование ОСП плит – готовых модулей для контура. Реечная система делается из реек или досок.

Весь процесс укладки пола на деревянные лаги заключается в следующем:

• Лаги устанавливают с шагом 60 см, а между ними укладывают теплоизоляционный материал, утеплитель.
• Модули из OSB располагают с промежутками, положенными для нормальной компенсации расширения. Сцепляются модули стандартным защелкивающим замком.
• Для метода укладки пола из деревянных реек требуется черновой деревянный настил. Их располагают ориентированно на расстоянии, которого хватает для расположения труб отопления, согласно выбранной схеме укладки труб (змейка, улитка, прочие). Укладывают рейки, модули из OSB строго соблюдая схему раскладки.
• На уложенные модели размещают металлические пластины.
• На пластины настилают трубы.
• Поверх настеленного контура труб располагают мягкую звукоизолирующую подложку, а поверх нее – финишное покрытие больше 1 см.

Внимание! Если укладывается на обогреваемый пол керамическая плитка, линолеум, то поверх пластин настилают ДСП, OSB, фанеру, деревянные доски, ГВЛ. Их закрепляют, стыки шпаклюют. При этом финишное покрытие настилают обычным способом.

Электрический пол на плиты OSB

Укладка электрического подогрева пола выполняется с соблюдением правил безопасности его эксплуатации, длительного пользования. Различают такие виды системы электрического обогреваемого пола: нагревательные маты, греющий кабель, инфракрасная пленка. Перед началом укладки требуется подготовить основание:

• Неровный пол выравнивают стяжкой.
• После высыхания стелются листы жесткого покрытия: фанера, ГВЛ, ДСП, ОСБ, прочие.
• По всей площади устилается теплоотражающий материал. Настил делают отражающей стороной вниз. Материал тщательно скрепляют между собой строительным скотчем.

Далее укладывают выбранный нагреватель. Если это кабель, то его проверяют (измеряют сопротивление), закрепляют направляющие по схеме раскладки, раскладывают по OSB без перекручивания, перегибов, устанавливают датчики, подключают питание, заливают стяжку толщиной в 3 см. Укладка нагревательных матов проводится в той же последовательности.

Если укладывают пленочные теплые полы, технические характеристики которых разрешают размещать их под любое напольное покрытие, то проводят следующие работы: термопленку раскладывают на жесткое основание из OSB, не доходя до труб отопления 30 см. Подключение, установка датчиков проводится по схеме в технической документации.

После укладки в систему отопления нагревателя сверху можно настелить OSB-плиту, а на нее финишное напольное покрытие.

Теплый пол уложить под ДСП вполне реально, требуется только выбрать подходящий вариант, соблюдать инструкции, технологию и комфорт в доме обеспечен продолжительное время.

Монтаж теплого пола без применения цементной стяжки:

<center></center></index>Поделиться ссылкой

Нужные товары

Всего более 200 товаров в каталоге

Ковролин Рекос Степь 360-74, средний ворс 3 мКовры520Р

Ковролин Шегги SH60, кофейный, 4 м, высокий ворсКовры1000Р

Ламинат TARKETT ROBINSON Cпирит белыйКовры620Р

Выставочный ковролин Office Floor (с подложкой) 02029Ковры250Р

Выставочный ковролин Exporadu (Бельгия) r035s 2 мКовры160Р

Линолейм Glory ДРИФТВУД-166 3 мМир покрытий1650Р

Ковролин детский КП ПРИНТ 4 М. ЛУНАПАРК-610Мир покрытий1278Р

Ковролин детский КП ПРИНТ 3 М. ХЭППИ-011Мир покрытий1278Р

Искусственная трава EVERGREEN ГаваннаМир покрытий816Р

ПВХ плитка FINE FLOOR дуб винтерМир покрытий3254Р

Линолеум Супер С Павловск 1 ширина 3,0 м бытовойРемонт Дома420Р

Паркетная доска Ясень брашированный черный лак «Grabo»Ремонт Дома939Р

Теплым полом мало кого можно удивить. Минуло то время, когда он считался атрибутом сверхкомфортного жилья. Сегодня его монтируют повсеместно, чтобы сделать свой дом еще более теплым и уютным. Владельцы деревянных построек не могли устанавливать такую систему, поскольку традиционные технологии укладки это не позволяют.

С появлением настильной системы уложить теплые водяные полы на деревянный пол можно без малейших проблем. Мы расскажем о всех популярных вариантах устройства напольной обогревающей системы по перекрытию из пиломатериалов. Самостоятельные домашние мастера у нас найдут массу полезных советов.

Водяной пол: как это работает?

Полы водяного типа – весьма практичный способ отопления жилища. Система представляет собой жидкостный отопительный контур, смонтированный под напольным покрытием.

Традиционная технология предполагает, что трубы лежат в бетонной стяжке. Для подогрева подающегося в контур теплоносителя обычно используется котел. Стандартные модели греют жидкость до 60-90ºС, что неприемлемо для теплого пола.

Если пустить теплоноситель с такой температурой в контур, пол разогреется до 45-60ºС. Ходить по нему будет невозможно. СНиПы регламентируют допустимую для теплого пола температуру. Это не более 30ºС.

Для получения такой величины будет достаточно подогреть жидкость в контуре до 35-45ºС. Поэтому в систему водяного пола включают смесительный узел. Здесь перемешиваются горячая жидкость из теплообменника котла и прохладная из обратной трубы.

Есть еще один более простой вариант. Если использовать отопительный котел конденсационного типа смесительный узел монтировать не придется.

Конструктивные особенности таких котлов предполагают возможность подогрева теплоносителя до относительно небольших температур. В некоторых случаях разогретый теплоноситель берется из централизованной системы, но это требует получение специального разрешения, что далеко не всегда удается сделать.

Водяной теплый пол настильного типа представляет собой относительно легкую конструкцию из деревянных или пластиковых элементов, внутри которой располагаются трубы отопления

Таким образом, поступающая в отопительный контур жидкость, а это может быть раствор антифриза или вода, разогревает пол. Он, в свою очередь, подогревает воздух. В результате получается быстрый и вместе с этим очень равномерный обогрев помещения.

Значимый плюс – максимально благоприятное для человека распределение температур в комнате. В верхней части накапливается прохладный воздух, в нижней – более теплый. Именно такой микроклимат живые организмы расценивают как комфортный. При этом конвективных потоков, неизбежных при наличии точечных источников тепла, не наблюдается.

Благодаря этому отсутствует перенос пыли и микроорганизмов. К плюсам можно отнести и минимальные эксплуатационные затраты. Все это делает водяные полы востребованными среди пользователей. Сравнительный анализ водяных и электрических систем напольного обогрева приведен в статье, ознакомиться с которой мы рекомендуем.

Особенности настильной системы

Традиционный вариант  пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.

В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.

Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью

Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.

Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.

Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.

Ее преимуществами перед традиционным аналогом можно считать:

• Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
• Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
• Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
• Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.

Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил

Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.

Устройство настильной греющей системы

При укладке настильной системы получается своеобразный многослойный пирог, рассмотрим каждый его слой подробнее.

Требования к основанию под конструкцию

Первый слой пирога – правильно подготовленное основание. Это может быть любое перекрытие, которое предварительно выравнивается. СНиПы регламентируют отсутствие значительных перепадов высот, выступов и шероховатостей. Деревянный пол должен быть ровным, без выступающих досок.

Каждая дощечка должна быть хорошо закреплена и не должна прогибаться. Максимально допустимый предел отклонения от горизонтали – 2 мм, распределенные на 2 м площади в любом из существующих направлений.

Устройство изоляционного слоя

Для предотвращения утечек тепла необходимо обустройство изоляционного слоя. Материал для его выполнения подбирается индивидуально, исходя из условий эксплуатации. Он должен быть влагостойким, огнеупорным совместимым с другими строительными материалами.

Желательно, чтобы дополнительно обеспечивалась и шумоизоляция. По возможности подбирается максимально тонкий, но эффективный материал.

Вариант фиксации трубы

На утеплитель укладывается собственно настил под трубы. Здесь есть множество вариантов. Это могут быть полистирольные маты со специальными бобышками под трубы. Такие маты выпускают одинарными и дублированными утеплителем.

В последнем случае изоляционный слой может быть лишним. В качестве настила могут использоваться листы из пиломатериалов с выпиленными пазами под трубы. Они так же производятся промышленным способом. Имеют место быть и самодельные настилы из реек, брусков и т.п.

Труба для передвижения теплоносителя

Далее в подготовленные крепления и пазы укладывается тепловая труба. Для максимально плотного прилегания и создания теплового экрана детали кладутся внутрь специального профиля из алюминия.

Если такового нет, можно сделать аналогичные элементы из оцинковки либо обернуть каждую деталь плотной фольгой. Оптимально уложить дополнительный слой фольги поверх смонтированных труб.

Сооружение основания под отделку

Поверх труб под напольное покрытие необходимо уложить основание. Оно выбирается в зависимости от того, какое финишное покрытие будет уложено.

Если предполагается монтаж плитки, керамической или ПВХ, а так же линолеума или ковролина, на металлические элементы деревянного настила укладывается влагостойкий гипсокартон. В случае если для обустройства настила использовались полистирольные маты, ГВЛ кладется в два слоя.

Настильная конструкция обычно накрывается основанием под финишное покрытие. Оно выбирается в зависимости от материала, который предпочли в качестве покрытия. Под ламинат, например, укладывается впитывающая влагу подложка, под плитку – влагостойкий гипсокартон или ДСП

Под ламинат на деревянный настил гипсокартон не укладывают. Вместо него на алюминиевые пластины кладут поглощающий лишнюю влагу вспененный полиэтилен или подложку из картона.

Вместо ГВЛ можно использовать влагостойкие сорта ДСП или фанеры. Хорошее решение – стекло-магниевые листы, которые к тому же неплохо проводят тепло, что совершенно не лишнее при обустройстве греющего пола.

Варианты обустройства водяного пола

Настил под водяной пол может быть изготовлен самыми разными способами, что особенно нравится домашним мастерам. Рассмотрим несколько вариантов таких конструкций.

Вариант №1. Реализация готового решения

Это наиболее простой в исполнении способ. В строительном магазине приобретается комплект для изготовления настила. Может быть две разновидности такого решения. Первая – полистирольные маты, оснащенные креплениями для трубы.

Они могут быть продублированы слоем утеплителя. В этом случае их можно укладывать непосредственно на основание. Главное достоинство таких матов – предельно простой монтаж. Однако они недостаточно прочны, чтобы монтировать напольное покрытие прямо на маты.

Под мягкие покрытия, а так же и под плитку придется уложить два слоя ГКЛ. Настил может быть собран и из модулей, изготовленных из ДСП. На них заводским способом нанесены выемки под трубы с определенным шагом системы. Модули комплектуются крепежом, металлическими теплораспределяющими пластинами и трубами.

Маты из полистирола – отличное решение для обустройства настильного водяного пола. Такой вариант позволяет обустроить супертонкий водяной пол, съедающий минимум высоты помещения

Для соединения деталей между собой предусмотрено замковое соединение, что заметно облегчает сборку. Такие конструкции достаточно прочны и не требуют дополнительного усиления. Их основной недостаток – высокая стоимость.

Любое из готовых решений требует тщательной подготовки основания. Если это старый пол, проводится тщательная ревизия. Подпорченные участки выбраковываются и ремонтируются. Доски надежно закрепляются, перепады высот убираются. Затем весь мусор и пыль удаляется, а основание грунтуется.

После его высыхания укладывается и закрепляется утеплитель, если это требуется. Следующий этап – укладка матов. На внешнюю сторону каждого из них наносится подходящий клей, обычно это «жидкие гвозди», и пластина приклеивается к основанию. Важно, чтобы клей хорошо схватился и надежно удерживал мат на месте.

Если предполагается укладка настила из ДСП, он собирается в строгом соответствии с выданной производителем инструкцией. После того, как каналы для труб будут готовы, начинают укладку. Укладка труб теплого пола может производиться «змейкой», «улиткой» или любым другим подходящим способом.

Элементы соединяются в единую систему и подключаются к отопительной системе. Далее проводится опрессовка и проверка работоспособности водяного пола, после чего приступают к монтажу напольного покрытия.

Вариант №2. Настил по лагам

Работы начинают с подготовки деревянного основания. Если это старый пол, проводятся все необходимые ремонтные работы. Затем необходимо уложить лаги, на которых будет лежать теплый водяной пол под деревянным полом. Подготовленные лаги выставляют строго по уровню с расстоянием между элементами порядка 0,6 м.

Это оптимальный вариант, можно класть детали с большим расстоянием. Но в этом случае потребуются более толстые доски для формирования настила.

Подготовка основания – очень важный момент. Желательно настелить под конструкцию новый черновой пол, но можно использовать и старый, если он находится в хорошем состоянии. Все испорченные участки необходимо отремонтировать

Балки надежно закрепляются к основанию. Далее между ними лагами обустраивается основание, на которое будет укладываться утеплитель. Для этого к балкам подбиваются доски, фанера, ДСП или любой другой подходящий материал.

Если хочется сэкономить, можно вместо основания прибить к лагам уголки или рейки, на которые будет опираться изоляционное покрытие. Но нужно понимать, что в таком случае оно должно быть жестким и не сыпучим. На подготовленное основание укладывается утеплитель. Это может быть пенопласт, каменная вата высокой плотности, полистирол и др.

После формирования теплоизолирующего ковра приступают к изготовлению настила. Для этого берут доски толщиной как минимум 0,03 м. Их начинают прикручивать к балкам. Первую закрепляют на расстоянии 0,02 м от поверхности стены, аналогичный зазор выполняют и при закреплении всех остальных деталей.

Важный момент – выбор ширины закрепляемых к полу досок. Она должна соответствовать ширине теплораспределительных пластин из металла, которые впоследствии будут вставляться в получившиеся пазы.

Труба будет укладываться «змейкой», что предполагает необходимость выполнения пазов под ее повороты. Для этого оставляют специальные зазоры шириной около 0,15 м через равное расстояние друг от друга.

Для формирования изгиба трубы, по которой циркулирует теплоноситель, часть досок закрепляется на некотором расстоянии от стены

На практике это выглядит следующим образом  Две доски прикручивают с отступлением от стены в 0,5 см, две следующих – на расстоянии в 5 – 7 см. И так до конца ряда.

С противоположной стороны основания те доски, что были закреплены у стены, прикручивают на расстоянии, а те, что с зазором – вплотную. Таким образом формируется паз под изгиб трубы. После того, как уложен весь настил, приступают к монтажу теплораспределительных пластин.

Их вставляют в пазы, образованные досками, и надежно закрепляют скобами или обычными гвоздями. Оптимально, чтобы стороны лежащих рядом пластин смыкались.

Тогда будет сформирован сплошной передающий тепло экран. Теперь можно приступать к укладке труб. Делать это проще вдвоем. Один работник будет разматывать бухту, а второй займется непосредственно укладкой.

Деталь с небольшим усилием как бы вдавливается в паз теплораспределительной пластины. Обратную трубу контурной петли лучше всего провести вдоль стены под настильными досками.

После того как весь контур будет уложен, еще раз проверяют правильность монтажа и подключают его к отопительной системе. Обязательно выполняется опрессовка водяного пола. Затем можно приступать к подготовке к укладке напольного покрытия.

Вариант №3. Конструкция из направляющих

Начинают с подготовки основания. Как и в предыдущих вариантах, оно должно быть выровнено и укреплено. Затем на основу укладывается любой подходящий утеплитель.

Наиболее простым методом укладки водяного пола является «змейка», поэтому она используется чаще всего. Для конструкции из направляющих это будет лучший вариант. Для определения размеров деталей вычерчивается точный план помещения.

Существует несколько вариантов укладки теплого водяного пола. Самый простой из всех вариантов – змейка, на рисунке представлена ее схема

На нем отмечаются участки, где будет установлено обслуживающее водяной пол оборудование и места подведения труб. Затем с четким соблюдением выбранного шага укладки вычерчиваются направляющие. Подсчитывается количество необходимых деталей, и определяются их размеры.

Теперь нужно подготовить направляющие. Их вырезают из любого подходящего и доступного материала. После чего можно приступать к монтажу. Детали должны быть уложены на основание в строгом соответствии с разработанным планом.

Каждую направляющую кладут на черновую основу и надежно прикрепляют к ней саморезами. Между деталями должны остаться каналы, необходимые для монтажа труб. На участках поворота магистрали острые углы направляющих необходимо скруглить, чтобы случайно не повредить трубы.

После того, как все рейки будут закреплены к основе, приступают к укладке фольги. Для этого берут материал толщиной не меньше 50 мкм. Листы вдавливают в каналы, тщательно огибая каждое углубление. Буквально «выкладывая» фольгою каждый канал.

Чтобы листы не сдвинулись с места, их фиксируют к рейкам с помощью степлера. Для лучшей теплоотдачи желательно трубы перед укладкой обернуть такой же фольгой, однако это не обязательно.

Чтобы выполнить плавный поворот трубы и случайно не повредить ее, направляющие на участках изгиба обязательно закругляются. Их острые углы убираются

Затем внутрь подготовленных каналов укладывается труба. Чтобы зафиксировать ее на месте на некоторых участках ее прикрепляют к рейкам или к полу металлическими пластинками. По окончанию укладки водяной пол подключается к отопительной системе и проводится обязательная опрессовка. Если она не выявила нарушений герметичности, приступают к подготовке к монтажу финишного покрытия.

Это только три варианта монтажа теплого пола настильного типа. На практике их намного больше. Домашние умельцы адаптируют их для своих условий, подбирая доступные материалы и подходящие технологии.

С правилами, формулами и примером расчета системы напольного обогрева ознакомит следующая статья, прочитать которую мы очень советуем.

Выводы и полезное видео по теме

Видео #1. Один из вариантов настильной системы:

Видео #2. Сравниваем бетонный и настильный водяной пол:

Видео #3. Укладываем водяной пол на деревянное основание:

Уложить водяной пол на деревянное основание можно только настильным методом. Бетонную стяжку, даже самую невысокую, оно не выдержит. Самый простой из всех вариантов обустройства настила – использование готовых полистирольных матов или деревянных направляющих.

Их можно приобрести в любом магазине. Единственный недостаток такого решения – высокая стоимость, однако монтаж проводится просто и очень быстро. Любители самостоятельных работ достаточно просто смогут собрать настил из подручных материалов. Получится дешево и вполне работоспособно.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите о том, как сооружали систему напольного обогрева в вашем или соседнем доме с деревянным перекрытием. Делитесь полезными сведениями, задавайте вопросы, публикуйте фотоснимки по теме статьи.

Расположение труб под напольным покрытием для обогрева помещений требует создания над ними ровной, крепкой к механическому воздействию поверхности. В этих целях можно воспользоваться цементным раствором (стяжка пола), или ГВЛ с ДСП — технология не предусматривает заливки отопления бетоном.

Какие виды стяжек подходят к водяному теплому полу

Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:

• сухая;
• полусухая;
• мокрая.

Водяной теплый пол.

Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.

При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.

Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.

Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.

Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.

Вывод: от полусухой стяжки пола лучше отказаться, если планируется выполнять работы своими руками.

Сухая стяжка выполняется из сыпучих материалов (керамзит). После выравнивания засыпки, на нее настилаются листы фанеры, гипсоволоконных плит или ДСП под финишную отделку пола. Все материалы доступны по цене. Их можно найти в любом крупном строительном магазине. Простая технология позволяет выполнять работы самостоятельно.

У этого способа выполнения стяжки два существенных минуса:

• Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
• Плохая проводимость тепла от труб к полу.

Сильные и слабые стороны каждого вида стяжки подробно рассмотрены в работах: «Преимущества и недостатки полусухой стяжки пола» и «Стяжка пола с фиброволокном».

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы.

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

Стяжка пола под водяное отопление

Установку полов с водяным подогревом можно выполнить самостоятельно — процесс простой, но очень трудоемкий и требующий ответственности, т.к. малейшее нарушение технологии может довольно быстро сказаться. До начала работ придется серьезно закупиться.

Читайте также:  Преимущества и недостатки полусухой стяжки пола

Материалы

Для работы требуется купить:

• водяные трубы (полиэтиленовые, медные или металлокерамические) с внутренним диаметром от 16 до 25 мм, при этом необходимо иметь ввиду, что соединение (сращивание) труб внутри одного контура категорически запрещается — срок службы фитингов меньше срока эксплуатации труб;

Металлопластиковая труба.

• коллектор — необходимо заранее посчитать количество контуров (число выходов), что позволит купить коллектор вместе с навесным шкафчиком;
• теплоизоляционные плиты из пенополистирола, желательно с разметкой для труб;
• пленка из полиэтилена для двух слоев гидроизоляции, а так же укрывания готовой стяжки;
• фитинги для подсоединения труб к коллектору;
• армирующая стекловолоконная сетка с ячейками 3х3 или 4х4 мм;
• крепеж для фиксации труб (хомуты);
• демпферная лента;
• цемент М 400 (желательно покупать М 500, так как через 6 месяцев после производства он становится М 400, что присуще всем видам и маркам портландцемента);
• песок с фракцией до 0,8 мм;
• профиль для маяков;
• фибра (волокна стекловолокна);
• пластификаторы (заменит жидкое мыло).

Инструменты

В процессе работы нужны:

• емкость для раствора (корыто, бак);
• перфоратор с миксером или совковая лопата;
• болгарка или ножовка по металлу для обрезания профиля маяков;
• гидроуровень;
• нивелир;
• правило;
• нож со съемным лезвием;
• отбивочный шнур;
• рулетка;
• угольник;
• строительный степлер или клей ПВА — необходимы для крепления амортизирующей ленты по всем стенам помещения;
• пассатижи;
• ведро;
• кельма.

Технология заливки мокрой стяжки

Все операции по устройству водяного подогрева пола следует выполнять строго по инструкции. Малейший отход от нее ведет появлению риска выхода из строя теплого пола с жидким теплоносителем.

Поврежденные внутри стяжки трубы.

1. Основание пола очищается от мусора и пыли, при необходимости ремонтируется (подробно процесс подготовки основания под стяжку рассмотрен в работе «Подготовка пола к заливке стяжки»).

2. Выполняются гидроизоляционные работы. Для этого на бетонное перекрытие настилается полиэтиленовая пленка внахлест (перекрывается 12-20 см) с заходом на поверхность стен на 11-15 см.

3. По периметру стен строительным степлером или клеем ПВА крепится демпферная лента. Более раннее крепление позволяет нанести линию стяжки на нее, а не на стену, т.к. в противном случае демпфер скроет под собой отбитую линию.

Демпферная лента крепится по периметру помещения.

4. Определяется наличие уклона основания пола, и рассчитывается толщина стяжки. Для этого на высоте 140-160 см от пола на стене, отбивается линия горизонта. После этого рулеткой проводятся промеры расстояния от пола до нанесенной на стены линии. Отмечается самая высокая точка на основании пола.

Рассчитывается толщина слоеного пирога от основания пола до верха стяжки (теплозащита + армирующая сетка + наружный диаметр труб + стяжка над трубами, равная 25 мм с фиброволокном в растворе и 30 мм без добавок волокон фибры). От самой высокой точки перекрытия вверх, в сторону линии горизонта, отмеряется толщина всей конструкции. Подробно процесс определения линии стяжки рассмотрен в работе «Как проверить уровень пола в квартире самому?».

Схема определения линии стяжки.

5. Укладывается теплоизоляционный материал, например, плиты пенополистирола — операция позволяет избежать потерь тепла, уходящего вниз, в подвал или нижний этаж коттеджа.

Укладка пенополистирола.

6. По верху утеплителя расстилается армирующая сетка.

7. Раскладываются трубы змейкой или спиралью на расстоянии 12-36 см друг от друга (чем меньше внутренний диаметр, тем ближе они должны лежать). Расстояние от стены — 50 мм.

Армирующая сетка и уложенные трубы теплого пола.

8. С помощью хомутов трубы фиксируются — соединяются с армирующей сеткой.

Трубы крепятся хомутами.

9. На растворные кучки устанавливаются профили маяков. Методику их монтажа можно посмотреть в работе «Как выставить маяки для стяжки пола?».

Фиксация маяка раствором.Маяки по верху водяных труб.

10. Готовится раствор. Рецептура простая: на 3 части песка берется 1 часть цемента, добавляется маленькими порциями фиброволокно (900 г на 1 м³ раствора). После каждого добавления фибры в смесь, она перемешивается. Если ввести всю долю фиброволокна сразу, не получится ее размешать — собьется в ежистые комочки. После этого добавляется вода и пластификаторы. Оптимальное количество воды равно объему цемента. Например, на 6 ведер портландцемента необходимо 6 ведер воды.

Пластификатор для стяжки теплого пола.Замешивание раствора.

11. Заливается стяжка. Работы можно выполнять в два этапа или один этап. Существенной разницы в качестве стяжки нет. Выбор за исполнителем — как удобнее работать, так и нужно заливать. Единственное отличие — при заливке в два слоя продолжительность работ увеличивается на 12-15 дней.

К сведению: в статье «Стяжка пола с фиброволокном» можно более подробно ознакомиться с нюансами мокрой стяжки.

12. В течение 10-14 дней поверхность стяжки поливается водой и закрывается полиэтиленовой пленкой.

Смачивание стяжки водой.Пленка для стяжки.

13. После схватывания цемента, профили маяков удаляются с помощью пассатижей. Следы от маяков заделываются цементным раствором.

Удаление маяка из стяжки.

14. Обрезается демпферная лента.

Обрезание демпферной ленты.

После набора прочности стяжкой (не менее 28 дней), работы можно продолжить.

Схема монтажа водяного теплого пола.

Как сделать подготовку под теплый пол в деревянном доме

Устройство в деревянном доме водяного отопления под полом может выполняться с помощью стяжки и без нее. Стяжку заливают если уложено железобетонное перекрытие пола или пол укладывается на грунт, подсыпанный керамзитом. Если выполнен черновой пол, прибегают к полистирольным матам или к деревянным, реечным или модульным конструкциям.

Читайте также:  Какие натяжные потолки лучше – глянцевые или матовые?

Можно ли сделать водяной подогрев пола без стяжки

При монтаже водяного подогрева пола не всегда можно залить стяжку:

• деревянное перекрытие не выдержит вес бетона в стяжке;
• низкие потолки в квартире;
• отсутствуют навыки приготовления раствора и заливки стяжки;
• работы необходимо выполнить в кратчайшие сроки.

Решает проблемы водяной подогрев пола без заливки стяжки.

Плюсы. Водяной теплый пол без стяжки позволяет:

• выполнить все работы собственноручно — технология простая и понятная;
• снизить нагрузку на основание пола — 1 м² бетона весит в среднем 200-300 кг (чем толще, тем больше весит), конструкция водяного подогрева пола без стяжки всего 20-35 кг/м²;
• уменьшить высоту помещения на 60-80 мм, а не на 120-170 мм по сравнению с сухой стяжкой;
• без проведения звукоизоляционных работ позволяет значительно снизить уровень проникновения различного вида шумов в жилые помещения;
• сократить время монтажа отопления и настила напольного покрытия до нескольких дней;
• укладывать трубы на бетонный и старый деревянный пол;
• снизить затраты на устройство водяного «теплого пола».

Есть у такого решения и минусы:

• при отключении системы отопления помещение быстро охлаждается, в то время как стяжка служит своеобразным конденсатором тепла, которое отдает помещению в течение длительного времени;
• незначительные колебания влажности способны вызвать деформацию всей конструкции, что требует проведения хорошей гидроизоляции.

Укладка водяного теплого пола на полистирольные плиты

Одним из вариантов замены стяжки выступают плиты из полистирола. Выпускаются в виде матов толщиной 30 мм, шириной 0,3 м, длиной 1,0 м с выступами в виде бобышек или пазами, между которыми и укладываются трубы.

Монтаж труб на полистирольные маты предусматривает:

• Проверку степени перепада высоты у основания пола. Показатель не должен превышать 2 мм на каждые 2 м². Если значения превышены, необходимо самовыравнивающейся смесью выполнить стяжку толщиной до 1 см;
• Очистку поверхности чернового пола от мусора и пыли;
• Проведение гидроизоляционных работ — полиэтиленовую пленку толщиной 0,2 мм укладывают внахлест на черновой пол с заходом на стены. Соединительные швы заклеиваются строительным скотчем;
• Крепление по периметру стен строительным степлером или клеем демпферной ленты — возмещает расширение стяжки под воздействием перепада температуры и влажности;
• Укладку матов вплотную к стенам;
• Фиксацию плит клеем;
• Проведение разметки для труб. При этом необходимо соблюдать несколько правил: для двух смежных комнат независимо от их площади должны быть самостоятельные контуры; максимальная площадь, которую может покрыть один контур, равняется 40 м²; ширина между параллельными трубами должна составлять 20-30 см;
• Укладку труб между бобышками в соответствии с составленной схемой:

Укладка труб на полистирольные плиты.

Для сведения: при использовании полистирола без бобышек, некоторые мастера укладывают под трубы металлические пластины. Это тот вариант, когда «кашу маслом не испортишь».

• Проверку герметичности соединений труб и тепловых свойств пола в течение суток;
• Укладку по трубам вспененного полистирола или полиэтиленовой пленки. Для лучшей гидроизоляции пленка расстилается внахлест, с заходом на стены. Стыки клеятся скотчем;
• Укладку двух слоев ГВЛ, каждый толщиной 10 мм. У второго слоя стыки не должны совпадать с соединительными швами первого слоя. Между собой листы гипсоволоконных плит крепятся саморезами, при этом нельзя допускать повреждения пленки, на которой они лежат.
• Шпатлевание стыков под линолеум и ламинат (под плитку эта операция не выполняется).

Укладка обогревательных труб на деревянные конструкции

Деревянные системы используются в основном в домах, где уложен черновой фальшпол. Могут быть модульные и реечные. Модули можно купить в строительных магазинах и собрать дома по инструкции, приложенной к комплекту. Реечную систему можно сделать самостоятельно из ДСП или МДФ толщиной 20 мм. Технология включает следующие работы:

• Нарезаются рейки шириной 13 см;
• Основание пола подметается, а затем пылесосится;

Реечная система.

• Застилается полиэтиленовой пленкой внахлест с заходом на стены. Швы заклеиваются скотчем;
• Мелом прорисовывается трасса, по которой пройдут трубы;
• Поперек лаг раскладываются рейки и фиксируются саморезами. В местах поворота труб они закругляются;
• На рейки укладываются опорные металлические пластины, которые одновременно служат распределителями тепла — нагреваясь, они отводят тепло от труб и отдают его полу более равномерно. К рейкам пластины крепятся саморезами;
• Укладываются трубы (их фиксировать не нужно);
• Вся система закрывается вспененным полистиролом или полиэтиленовой пленкой.

Завершающие работы проводятся по тому же алгоритму, что и при укладке труб на плиты из полистирола.

Заключение

Стяжку можно выполнять в «мокром» виде, полусухом и сухом. Кроме этого, есть возможности монтажа отопления без стяжки вообще — на плиты из полистирола и деревянные конструкции.

Однако укладка теплого водяного пола в стяжку более эффективное решение по сравнению с технологией укладки на полистирольные маты и деревянные конструкции — монолит из бетона более равномерно распределяет тепло и становится конденсатором тепловой энергии, обеспечивая плавность работы отопления при отключениях котла.

Толщина слоя стяжки имеет диапазон от 2 см до 17 см, что определяется рядом факторов. При этом, чем тоньше слой бетона залит на трубы, тем выше КПД отопительной системы, что сказывается на затратах на топливо.

Видео по теме

Установка теплого пола под ламинат на деревянное основание постепенно приобретает популярность. Существует 3 основных вида конструкции, каждый из которых отличается эффективностью, надежностью и стоимостью. Какой из них стоит выбирать, зависит от типа помещения.

К примеру, для частных домов больше подойдет водяной пол с тяжелой бетонной стяжкой, а для квартир – электрический. Монтаж можно произвести самому, главное – учитывать все рекомендации от производителя и следовать инструкции.

Содержаниескрыть1Определяем оптимальное сочетание типа теплого пола и деревянного основания1.1Водяной1.2Инфракрасный1.31.4Электрический2Укладка инфракрасного пленочного пола под ламинат на деревянное основание3Технология монтажа электрического теплого пола4Установка водяного теплого пола на деревянный под ламинат5Укладка ламината6Основные ошибки6.1Видео материалы

Определяем оптимальное сочетание типа теплого пола и деревянного основания

Возведение конструкции теплых деревянных полов под ламинат отличается некоторой сложностью. Это обусловлено материалом основы: дерево легко впитывает влагу, в результате чего может существенно деформироваться, а при быстром испарении влаги – покрывается трещинами и образуются изъяны.

При укладке ламината на теплый пол величина перепада не должна составлять больше 1 мм, однако в случае впитывания влаги это значение может увеличиться, что приведет конструкцию к выходу из строя. Решение данной проблемы – использование материалов, устойчивых к влаге, при помощи которых достигается дополнительная гидроизоляция.

Важно отметить, что дерево считается хорошим изолятором тепла, поэтому в большинстве случаев в качестве напольного покрытия применяется ламинат, паркет, линолеум и т.д., а не деревянные доски. Они также не используются как подложка под напольное покрытие.

В качестве теплого пола на деревянное основание может возводиться конструкция:

• электрическая;
• инфракрасная;
• водяная.

Водяной

Данный вид считается самым бюджетным и безопасным. Его принцип работы: на подготовленное основание выкладываются трубы, изготовленные из полипропилена или металлопластика. По трубопроводу пускается горячая вода, которая параллельно нагревает расположенную выше подложку и ламинат.

Существенный минус подобной конструкции – большой диаметр трубы и, в связи с этим происходит увеличение высоты теплого пола. При наличии низких потолков это может стать серьезной проблемой.

Если планируется под ламинат на деревянный пол монтировать водяную систему, следует учитывать следующие моменты:

• комнатная температура – не выше 28 градусов;
• обеспечить отсутствие резкой смены температур;
• нагревательный элемент не должен прогреваться свыше 50 градусов.

Перед монтажом важно учитывать, что самостоятельно сделать подобный теплый деревянный пол под ламинат достаточно сложно, скорее всего, потребуется помощь специалистов. Несмотря на эффективность функционирования водяного пола, на дачах и в небольших частных домах его устанавливают редко.

Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений. При проведении монтажа своими руками важно следить за качеством проводимых работ и отсутствием физических повреждений элементов конструкции, т.к. это способно привести к протечкам и поломке всей системы в дальнейшем.

Инфракрасный

По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.

Каждый компонент системы отопления заключен в слой пленки из полиэтилена, который призван обеспечить надежность и безопасность, но при этом не увеличивает толщину теплого пола.

Основные достоинства инфракрасной системы на деревянный пол под ламинат:

• легко осуществить монтаж своими руками, процедуру сможет провести самостоятельно даже полный новичок в ремонтных работах;
• отсутствие нагрузки на деревянное основание (как в случае с водяным полом);
• малая толщина;
• быстрое нагревание конструкции;
• простота регулирования температурного режима.

Главным минусом считается высокая цена!

Электрический

Как и инфракрасный теплый пол под ламинат, электрическая конструкция подсоединяется к электросети при помощи кабеля. Когда подключается электричество, происходит формирование магнитного поля, все элементы конструкции нагреваются, и если все комплектующие системы уложены правильно и соблюдена вся технологии укладки, то тепло будет уходить вверх, в помещение.

Данная разновидность имеет все преимущества инфракрасных полов, но при этом более доступна по стоимости. На сегодняшний день эти факторы обеспечивают популярность электрической системы в качестве теплого деревянного пола под ламинат.

Единственным недостатком можно назвать вероятность короткого замыкания. Однако это решается покрытием основания и перекрытия специальным средством, а также обеспечением безопасности при работе с электросетью.

Так же на деревянный пол можно уложить термоматы (смотрите как произвести их монтаж) — это более продвинутый вид электрического пола.

Укладка инфракрасного пленочного пола под ламинат на деревянное основание

Смотреть видео

Этапы монтажных работ по укладке инфракрасного теплого пола на деревянный под ламинат:

1. Подготовить черновое основание: требуется убрать крупный мусор с поверхности. Наклеить на подготовленную поверхность покрытие, отражающее ИК-лучи и тепло. Чаще всего используется Пенофол или аналогичный материал. Укладывается полотно фольгированной поверхностью наверх, чтобы предотвратить нагревание нижних квартир (в случае многоэтажного дома), бетонного перекрытия или цокольного этажа (в случае частного дома). Размещаются элементы встык, а соединяющие швы следует проклеить строительным скотчем.

1. Укладывается пленка, выполняющая роль основного нагревательного элемента системы теплого пола. В процессе монтирования, скорее всего, возникнет необходимость разрезать материал, но самому это делать следует очень осторожно и только по специально отмеченным местам. При расположении пленки сохраняйте отступ от стены в 5 см, а до отопительных приборов и устройств – 25 см. Также нельзя допустить накладывание одного полотна на другое. Соединение по швам обеспечивается обыкновенным скотчем.

1. К медным элементам подсоединяются клеммы (они продаются в наборе с ИК-пленкой), от которых затем будут отходить провода. Рекомендуется при подключении клемм сохранять параллельность, чтобы не нарушить независимость подсоединения.

1. Устанавливается настенный терморегулятор на 220 В (на расстоянии 50-100 см от пола), к которому прокладываются провода от клемм. От терморегулятора также отходят провода к термодатчику, который должен быть размещен строго между карбоновыми полосами под пленкой (фиксироваться датчик может клейкой лентой).
2. Размещается изоляция, производится укладка ламината.

В процессе монтажных работ запрещается применять гвозди или подобные крепления, способные повредить целостность ИК-пленки, т.к. это может стать главной причиной короткого замыкания или прекращения функционирования системы теплого пола на деревянный пол.

Технология монтажа электрического теплого пола

Монтаж электрического теплого пола под ламинат на деревянный пол происходит в несколько этапов:

1. Снятие старого напольного покрытия, подготовка черновой поверхности (устранение мусора и повреждений). Пол должен быть максимально ровным, это проверяется при помощи строительного уровня.
2. Создание гидроизоляции поверхности, чтобы предотвратить появление капель конденсированной влаги под ламинатом. Для этого создается дощатый настил, компоненты которого обработаны средством, отталкивающим жидкость. В качестве основы возводятся деревянные лаги, расположенные на расстоянии 60 см.

1. Создание теплоизоляционной подложки. Под лагами, установленными на предыдущем этапе, размещаются доски ДСП или фанеры, чтобы создать изоляционные ниши. В них укладывается теплоизоляционный материал. Затем сверху помещается пленка, способная отражать тепло. Это требуется, чтобы направить тепло вверх и не прогревать пол или этажи ниже. В лагах в точках поворота кабеля дополнительно наносится металлическая изоляция.

1. Укладываются нагревательные кабели по схеме (схемы такие же, как при укладке инфракрасной пленки). Проще всего реализовать змейку в виде единого электроконтура. Расстояние между частями схемы должно быть одинаковым, чтобы ламинат на деревянном полу нагревался равномерно. Уложенный электрический кабель закрепляется специализированными хомутами.

1. Термодатчик помещается в гофрированную трубу, которую размещают между кабелями. Все кабели (электрического теплого пола и датчика) подводятся к терморегулятору. Он устанавливается на расстоянии выше 50 см от пола.
2. Сверху размещается подложка, на которую мастер будет укладывать ламинат.

Следует отметить, что если необходимо обеспечить отопление для помещения большой плотности, рекомендуется сделать несколько независимых контуров, каждый из которых подключить к отдельному термостату. Если не сделать этого, существует опасность перегрузки электросети.

Установка водяного теплого пола на деревянный под ламинат

Видео

Основание будет создаваться с помощью плит из пенополистирола, обладающих фольгированной поверхностью. Будем считать, что черновой деревянный пол под ламинат изготовлен из ОСП панелей. Монтаж водяного теплого пола на деревянное основание состоит из следующих этапов:

1. Устранение мелкого и крупного строительного и обычного мусора. Необходимо смести мусор веником и пропылесосить.

1. Теперь требуется создать технологический зазор при помощи демпферной ленты. Как правило, при эксплуатации теплого деревянного пола повышение и понижение температуры приводит к изменению формы досок. Чтобы предотвратить повреждение, делается подобный зазор с помощью ленты или подложки для ламината (но толщина должна быть больше – около 8 мм). Лента размещается по всему периметру помещения.

1. Следующий этап – нанесение слоя монтажной пены, на которую необходимо клеить плиты к основанию. Если ремонт делается своими руками, важно аккуратно нанести пену по всему периметру и небольшое количество в центр.

1. Если плита размещается в углу, необходимо вырезать Г-образную форму, подходящую по размерам. При самостоятельной разметке делайте срез примерно на середине плитки, чтобы бороздки на поворотах точно совпали.

1. Подобным образом производится укладка всей поверхности. Уложить трубы теплого пола можно по различным схемам. Представленные на изображении ниже варианты различаются по теплоотдаче, эффективности функционирования и сложности реализации своими руками.

1. Трубы, по которым подается вода, требуется завести в комнату и осторожно поместить их в каналы. Трубы должны быть плотно зафиксированы. Благодаря форме каналов площадь соприкосновения и плотность соединения увеличиваются.

1. Создается основание под ламинат на деревянный пол. Следует учитывать, что даже при учете высокой плотности листов из пенополистирола, желательно сделать дополнительный слой основы. Если пренебречь этим и прямо на пенополистирольную подложку укладывать линолеум, существенно возрастает опасность поломки трубопровода. Дополнительный слой можно создавать из гипсоволоконных панелей (к примеру, суперпол от производителя Knauf). Они зачастую обладают специальными прорезями, позволяющими объединить все компоненты в единое целое, используя полиуретановую пену. После чего на поверхность водяного пола укладывается тонкая подложка, и можно приступать к размещению ламината.

При выборе типа расположения теплого деревянного пола под ламинат следует ориентироваться на схему.

Наиболее распространенным вариантом считается «змейка». Она предполагает повышенную эффективность отдачи тепла, однако при этом конец трубопровода будет содержать холодную жидкость.

При самостоятельном монтаже системы обогрева и наличии соответствующего опыта можно самому реализовать более сложную схему (к примеру, двойную змейку).

Укладка ламината

Перед укладкой ламината после монтажа электрической или водяной системы необходимо удостовериться, что собранный теплый пол функционирует правильно. Рекомендуется на протяжении 3 суток периодически запускать систему, при этом каждый день поднимать температуру на 5 градусов.

Если была своими руками реализована водяная разновидность пола, необходимо сразу подать максимальное давление и убедиться, что трубопровод не повредился, а различные протечки отсутствуют. После проверок требуется подождать, пока покрытие охладится до 15 градусов, затем можно укладывать ламинат на деревянный теплый пол.

Когда монтаж завершен, мастер начинает укладывать ламинат:

1. Создается подложка из полиэтилена, она размещается встык, а швы покрываются строительным скотчем.
2. На подложку теплого пола размещаются листы ламината. Как правило, вплотную к стене листы не кладутся, сохраняется отступ в 5 мм. В остальном необходимо следовать рекомендациям производителя.

Основные ошибки

При выполнении монтажа теплого деревянного пола своими руками начинающие мастера часто совершают такие ошибки:

1. Неправильная схема размещения элементов. Нагревательные компоненты должны располагаться только на участках, где сверху отсутствует мебель и прочие предметы, иначе поверхность не будет обогреваться, а нарушение теплоотвода может стать причиной поломки системы.
2. Неправильно разрезанный кабель или ИК-пленка. Делать это надо только в специальных местах, обозначенных производителем. Если кабель оказался длиннее, его следует уложить заново, но размещая витки ближе друг к другу.
3. Витки электрокабелей или элементы ИК-пленки не должны накладываться друг на друга, иначе возможен перегрев системы.
4. Отсутствие этапа очистки чернового покрытия от мусора или наличие неровного пола с изъянами. Важно не только убрать весь мусор (даже мелкий), но и проверить посредством строительного уровня, чтобы поверхность была ровной.
5. Отсутствие этапа проверки работоспособности теплого пола перед укладыванием ламината. Если дефект будет обнаружен после этого, исправить систему будет гораздо сложнее, т.к. потребуется демонтировать напольное покрытие и заново проводить монтаж системы.
6. Если планируется установка теплого деревянного пола под ламинат в нескольких комнатах, тогда в каждом помещении нужно поставить индивидуальный регулятор температуры.

При эксплуатации важно не допускать перегрева пола, желательно сохранять температуру в диапазоне 20-30 градусов. Если планируется долгое отсутствие, то в холодный сезон нельзя выключать обогрев, достаточно включить его на минимальное значение. Чтобы предотвратить поломку, запрещено повреждать пол (даже для вбивания гвоздей).

Таким образом, сложность установки теплого пола на деревянное основание зависит от типа конструкции и помещения.

Наиболее оптимальным по эффективности и стоимости считается электрический теплый пол, его допускается устанавливать в помещения любого типа.

Монтаж можно провести самостоятельно, главное – тщательно следовать инструкции от производителя.

Используемые источники:

• https://laminatepol.ru/24565-teplogo-pola-pod-dsp.html
• https://sovet-ingenera.com/otoplenie/teply-pol/teplye-vodyanye-poly-na-derevyannyj-pol.html
• https://stroyguru.com/remont-kvartiry/pol/styazhka-dlya-teplogo-vodyanogo-pola/
• https://trubanet.ru/teplyjj-pol/teplyjj-pol-laminat-derevyannyjj.html
