Внешне отличить дом со скатной крышей, под которой обустроена мансарда, от построек с чердаком, невозможно, разве что по мансардным окнам. Но если углубиться в конструкцию крыши, то можно найти существенные отличия. Чердачные помещения утепляются только со стороны перекрытия, чтобы не выпускать теплый воздух с жилого этажа. Пирог мансардной крыши содержит множество слоев, которые позволяют создать благоприятный для проживания микроклимат в пространстве под крышей.
Конструктивные особенности
Для начала разберемся, что называется кровельным пирогом. Это необходимые конструктивные слои крыши, которые укладываются в определенной последовательности и нужны для утепления конструкции, защиты от образования конденсата и проникновения влаги с улицы, а также в качестве основания для укладки самой кровли.
Кровельный пирог холодного чердака и теплой мансарды существенно отличается. В первом случае используется меньше конструктивных слоев. Обычно это стропила, гидроизоляция, обрешетка и покрытие кровли. При обустройстве жилых мансардных помещений под крышей правильный кровельный пирог состоит из следующих слоев, расположенных снизу вверх:
- внутренняя отделка помещения;
- слой пароизоляции;
- стропильная система и теплоизоляционный материал, который закладывается между стропилами;
- гидроизоляционный ковер;
- просвет для вентиляции подкровельного пространства (он формируется за счет укладки контррейки);
- обрешетка;
- покрытие кровли, а именно выбранный кровельный материал.
Каждый из перечисленных слоев выполняет свои определенные функции, поэтому отсутствие слоя или его неправильный монтаж могут приводить к большим теплопотерям и значительным затратам на отопление дома. Из-за накопления конденсата утеплитель может отсыревать, а несущие конструкции стропильной системы быстро разрушаются.
Важно! Стоит помнить, что большое значение имеет не только наличие определенного слоя и его правильный монтаж, но и выбор подходящего материала в соответствии с особенностями конструкции крыши и климатическими условиями региона строительства.
Особенности каждого слоя
Дальше мы рассмотрим пирог мансарды послойно с указанием особенностей конструкции, а также нюансами подбора и укладки материалов. Все слои конструкции мансардной крыши мы будем рассматривать, продвигаясь из помещения наружу.
Самый первый слой, который располагается со стороны помещения, – внутренняя отделка. Для этих целей можно использовать листы гипсокартона, пластиковые панели, деревянную вагонку и другую отделку. Среди всех материалов для отделки мансарды преимущество имеют гипсокартон и древесина, поскольку они могут естественным образом регулировать влажность в помещении, что способствует благоприятному микроклимату.
Рекомендуем к прочтению:Устройство кровельного пирога для мягкой кровли
Пароизоляция

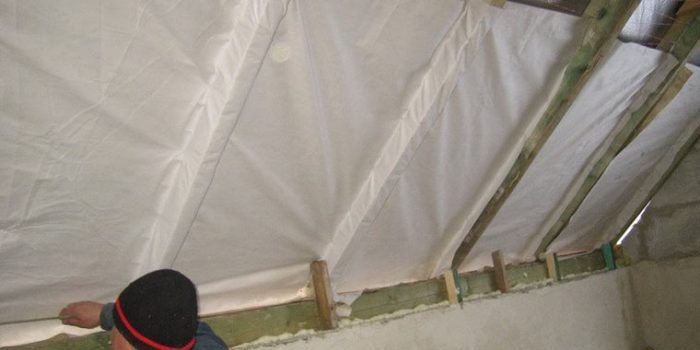

Пароизоляционный слой крепится к стропильной системе снизу. Он нужен для защиты внутренних конструкций крыши и утеплителя от образования конденсата из-за перепада температур внутри помещения и на улице.
Внимание! Отсутствие или некачественная пароизоляция приводят к накоплению конденсатной влаги в утеплителе. Из-за сырости утеплитель не может выполнять свои теплоизоляционные функции, и в помещении будет холодно.
Пароизоляционные рулонные материалы раскатываются поперек направления стропил и крепятся к ним при помощи строительного степлера. При этом необходимо делать нахлест полос в 150 мм. Места стыковки полос материала дополнительно герметизируются специальными лентами или обычным скотчем.
В качестве пароизоляции используют следующие материалы:
- Самый доступный и недорогой пароизолятор – пергамин. С годами его свойства по защите от конденсатной влаги уменьшаются, поэтому его лучше не использовать.
- Специальная пароизоляционная мембрана. Это полиэтиленовая пленка, которая может иметь дополнительные армирующие и отражающие слои. Она прекрасно справляется со своими задачами и не провисает.
- Фольгированная пароизоляция. Это самый дорогой материал, но помимо защиты от влаги он позволяет эффективно сохранять тепло в помещении за счет отражающего слоя. Фольгированную пленку нужно крепить с зазором от утеплителя в 10-20 мм. Для получения этого зазора до фиксации пленки на стропила набиваются рейки соответствующей толщины.
Стоит знать: пароизоляция не должна плотно прилегать к утеплителю, заложенному между стропилами, поэтому материал крепят к стропилам с небольшим провисанием (примерно в 2 мм).
Стропильная система
Для изготовления стропил скатной крыши в частном доме используются элементы, выполненные из древесины хвойных пород не ниже 1 сорта с влажностью не более 15 %. Оптимальное сечение стропил 150х50 мм. В средней климатической полосе нашей страны для эффективного утепления мансардной крыши необходимо использовать теплоизоляционный материал толщиной 200 мм. Как видите, высоты стропил в 15 см будет недостаточно, поэтому снизу к ним может крепиться брус сечением 50х50 мм.
Шаг установки стропильной системы зависит от конструкции крыши, ширины используемого теплоизоляционного материала и типа кровельного покрытия. Также стоит помнить что, чем больше шаг стропильной системы, тем больше должно быть сечение одного элемента. Для стропил с сечением 5х15 см оптимальный шаг равен 800-900 мм.
Рекомендуем к прочтению:Какой утеплитель выбрать для мансардной крыши
Важно! Все деревянные элементы несущего каркаса крыши должны защищаться от гниения и горения. Для этого их предварительно обрабатывают антисептиками и антипиренами.
Утеплитель
Самым важным в конструкции мансардной крыши является пирог утепления, ведь от него зависит комфортность проживания в мансарде, а также уровень звукоизоляции помещений. Для теплоизоляции скатных конструкций обычно используют:
- Минеральные плиты. Они изготавливаются на базе базальтового волокна, достаточно плотные, не горючие и хорошо сохраняют тепло.
- Стекловолокно – это негорючий, экологически чистый материал. Его недостатком является нестабильность структуры и возможность провисания.
- Пенопласт – это недорогой эффективный материал, который вообще не вбирает влагу, но при горении выделяет токсичные соединения.
- Пенополистирол – очень легкий, негорючий и нетоксичный материал, который не накапливает влагу. Однако он обладает повышенной паропроницаемостью, поэтому летом на мансардном этаже может быть повышенная влажность. Пенополистирол из-за высокой жесткости трудно укладывать на сложных участках крыши.
Совет: для утепления мансарды лучше использовать мягкие минераловатные плиты на базе базальта. Они легко монтируются на сложных участках и плотно прилегают к стропилам без образования мостиков холода.
Для каждого региона строительства толщина теплоизоляционного материала рассчитывается индивидуально. Минимальный слой утеплителя 150 мм. Для регионов с суровыми зимами нужно использовать теплоизоляционный материал толщиной минимум 20 см. При этом укладка утеплителя осуществляется только по сухой древесине стропил. Иначе влага будет проникать в теплоизоляционный материал и уменьшать его эффективность.
Гидроизоляция
Основное назначение гидроизоляции состоит в защите утеплителя от влаги, проникающей с кровли, а также в способности пропускать водяной пар, который будет испаряться из теплоизоляционного материала. Именно поэтому для этих целей не подходит пароизоляционная пленка, ведь она не пропускает водяной пар. Для гидроизоляции крыш используют специальные материалы:
- Диффузионные мембраны. Это пленки с микроскопическими отверстиями в форме воронки. Материал укладывается так, что широкая часть воронки будет повернута к утеплителю, а узкая в сторону кровельного покрытия. При этом необходимо создавать два вентиляционных зазора и стелить материал от утеплителя на небольшом расстоянии, чтобы воронки не закупоривались водяным паром. Эти мембраны можно использовать только с теми кровельными покрытиями, которым не страшна влага, собирающаяся с тыльной стороны.
- Супердиффузионные мембраны. Эффективность этого материала не требует обустройства воздушной прослойки со стороны утеплителя. Такие пленки подходят для домов, где кровля настилается в уже обжитом здании. Мембраны хорошо защищают от ветра.
Важно! Оба вида мембран нельзя использовать с покрытиями из еврошифера и металлочерепицы, поскольку их тыльная сторона должна быть надежно защищена от конденсата. Зато для покрытий из мягкой и традиционной черепицы эти мембраны идеально подходят.
- Конденсатные пленки применяют для кровли из еврошифера и металлочерепицы, поскольку они не пропускают водяной пар. При этом лишняя влага из теплоизоляционного материала скапливается на ворсистой стороне и посредством вентиляционного зазора выводится наружу. В таких конструкциях нужно выполнять второй вентиляционный зазор между гидроизоляционным ковром и покрытием, чтобы конденсат не скапливался с тыльной стороны кровли.
Контррейка и обрешетка
Если необходимо обустроить вентиляцию подкровельного пространства, то поверх гидроизоляционного ковра набиваются рейки контробрешетки. Для этого используют брус высотой сечения 30-40 мм, который прибивается по направлению стропил.
Далее следует слой обрешетки. Она может быть сплошной или разреженной. Первый вариант обустраивается под мягкие кровельные покрытия, например, гибкую черепицу, и выполняется из ОСП или влагостойкой фанеры. Между элементами сплошной обрешетки нужно оставлять деформационный зазор в 2-3 мм. Во втором случае используют доски толщиной 25 мм, которые прибивают поперек стропил с шагом 30-40 см. После этого укладывают кровельное покрытие.
</index>
Ошибки при сборке кровельного «пирога»
Больше всего жалоб, уже при готовой мансарде, можно услышать о том, что в надстроенном помещении недостаточно тепло, влажно, стоит плохой запах. Вроде бы все предусмотрели, утеплили, постелили гидроизоляцию и пароизоляцию, но желаемого результата не получили.
Первой допущенной ошибкой может быть не соблюдение всех тонкостей при проведении утеплительных работ. Например, отсутствие теплоизоляционных прокладок при монтировании стропильных ног из досок.
Встречаются промахи и при обустройстве самого «пирога» кровли. Кровля мансарды отличается от обычной кровли тем, что она испытывает двойное воздействие тепловых потоков: тепло и влага поступает на кровлю с нижнего этажа, а сверху кровля подвержена внешним температурным изменениям и атмосферным осадкам. И не всегда, особенно зимой, эти температуры совпадают. Отсюда и конденсат, и влага, и испарения.
Схема кровельного пирога
Если толщина утеплителя рассчитывается не по специальным таблицам и формулам, это следующая ошибка строительства. Монтаж «на глаз» приводит к ненужной потере температуры зимой. Следует отметить, что выбор утеплителя имеет большое значение. Если перед вами возник выбор, взять рулонный утеплитель или плиточный, предпочтение отдайте плиточному. Утеплитель в плитах не скатывается. не деформируется и не съезжает.
Не забывайте о вентиляции, пароизоляции и гидроизоляции. Не допускается применение гидроизоляционной или пароизоляционной пленки с разрывами, деформациями. Даже маленькая дырочка, полученная при транспортировке или самом монтаже, приведет к ненужным последствиям. Каждый участок кровли должен тщательно проветриваться. Это сложно сделать, если мансардная крыша имеет много окон и различных отверстий для вентиляции помещения, дымоходы.
Встречаются случаи, когда гидроизоляционный материал, с целью экономии или по незнанию, накладывают не внахлест. Тогда атмосферная влага обязательно попадет на утеплитель, отсюда и нехороший запах. и гниение стропил. На современном рынке появляется масса новых гидроизоляционных пленок. При монтаже нужно внимательно ознакомиться с инструкцией к применению такой пленки. Особенно стоит обратить внимание на мембраны, которые нужно укладывать определенной лицевой стороной вверх. Нарушая такой способ укладки, вы получаете бракованную гидроизоляцию.
Еще одна схема кровельного пирога
Для хорошей вентиляции рекомендуется применять «супердиффузионные» гидроизоляционные пленки. Тогда проветривание будет происходить только под наружным слоем кровельного материала и пленки за счет пространства, образованного обрешеткой или контробрешеткой.
Следующей ошибкой при обустройстве кровельного «пирога» может служить неполное прилегание пароизоляционной пленки к утеплителю. Имеется в виду наличие отверстий возле окон. дымохода и т.д. Через них к утеплителю будет проникать теплый воздух из нижних помещений, выпадет конденсат, что вызовет теплопотери и гниение древесины. Рекомендовано пароизоляцию проклеивать на стыках, к стенам, вокруг любых отверстий.
Не соблюдение всех требований приводит к сокращению срока службы крыши мансарды.
Запись опубликована 06.11.2014 автором Admin в рубрике Кровля мансарды. Смотрите также другие записи по теме:
Мансардная кровля: особенности и этапы строительства
Использование мансардных крыш практикуется в строительстве уже на протяжении длительного времени. В мегаполисах, где стоимость земельного участка постоянно растет, возведение мансарды является единственным оптимальным вариантом увеличения жилплощади. Изначально мансардные этажи предназначались для бедных людей, которые не могли снимать помещение за высокую арендную плату.
Современный монтаж мансардной кровли значительно отличается от того, что предлагалось раньше, а использование различных стройматериалов облегчает процесс ее утепления и защиты (прочитайте: «Как утеплить мансарду для зимнего проживания «). Для самостоятельного выполнения работ достаточно ознакомиться с основными этапами возведения мансарды.
Какую кровлю выбрать?
На предварительном этапе стройки застройщик должен определиться с типом крыши будущего мансардного помещения. Обустроить чердак для дальнейшего проживания можно под любой скатной крышей. Строиться кровля мансардной крыши должна с учетом требований, предъявляемых к помещению.
Различают 2 вида помещений, которые можно увидеть на фото:
- летние помещения — они востребованы хозяевами только в теплое время года, не нуждаются в особой отделке и утеплении;
- теплые помещения – могут использоваться круглогодично благодаря качественной теплоизоляции.
Стены мансарды располагаются как наклонно под небольшим углом, так и вертикально. При выборе вальмовой двускатной или четырехскатной кровли удается полностью задействовать всю площадь помещения.
Перед началом работ, следует создать проект кровельной конструкции и получить разрешение на мансарду, наметить место входной двери и продумать, где будет установлен лестничный проем. К основным преимуществам проектирования относят точность подсчета необходимых материалов для стропил, паро- и гидроизоляции, укладки кровли, отделки всей конструкции в целом.
Если чердак будет использоваться в качестве постоянного жилья, то обязательно должна быть проведена электропроводка в мансарде, выполнено утепление стен, пола и потолка, а также оборудовано отопление.
Мансардная кровля: особенности возведения конструкции
Мансарда получится надежной и прослужит долго только в том случае, если изначально будет создана прочная стропильная система мансардной крыши. При возведении мансарды в деревянном доме из бруса основой для стропильной системы будут верхние венцы сруба. Если же стены возводятся из кирпича или бетона, то сверху устанавливается железобетонный армированный пояс, который поможет не только выровнять стены, но и установить стропильную систему. Не зависимо от выбранного варианта, пирог мансардной кровли сооружается по одному и тому же принципу.
Армированный пояс служит также основой для мауэрлата, насаживаемого на оцинкованные металлические шпильки.
Мауэрлат – основная несущая стропила, установка которой зависит от формы крыши:
- для двускатной крыши он крепится на те же стены, что являются опорой для стропила;
- для четырехскатных конструкций – к стенам по всему периметру дома;
Далее возводится стропильная система, при выполнении работ тщательно проверяются узлы мансардной кровли, ведь от них зависит прочность всей конструкции.
Этапы строительства стропильной системы
На мауэрлат укладываются балки перекрытия, а поверх них стелется дощатый настил, который станет основой для укладки пола. После этого приступают к возведению стропил в соответствии с выбранным типом кровли. Двускатная кровля изготавливается достаточно быстро и просто, а вот работа с четырехскатной вальмовой крышей будет гораздо напряженней, особенно если возводится мансарда из лстк или других аналогичных материалов.
Стропильные ноги крепятся к мауэрлату с помощью небольших врубок на стропилах. Для удлинения ног нужно срастить доски, а образовавшийся стык укрепить с помощью такой же доски длиной более 50 см. Поскольку от прочности узлов крепления зависит надежность всей конструкции, то здесь широко используются различные подкосы, распорки, ригеля и прочее.
Если дом возводился с железобетонными перекрытиями, то основная часть работы будет схожа с тем, если бы строилась мансарда на столбах, но есть и некоторые отличительные моменты. Например, на стропильных ногах в местах образования треугольников должны монтироваться затяжки, которые позже будут использоваться в качестве лагов пола помещения. К этим же затяжкам крепятся вертикальные стойки, опирающиеся на стропила. Фиксация отдельных элементов системы выполняется с помощью металлических скоб, уголков, болтов, гвоздей и саморезов.
Этапы укладки кровельного пирога
Как только стропильная система будет полностью готова, можно приступать к работе с пароизоляцией и обрешеткой.
Особенности монтажа обрешетки:
- Для определения шага обрешетки и ее размера достаточно иметь представление об используемом кровельном покрытии.
- Если крыша будет закрываться шифером, то для обрешетки понадобятся толстые бруски, если профлистом или металлочерепицей – то тонкие.
- Стропильные ноги изготавливаются из сухой хвойной древесины, традиционное сечение доски – 50×150 мм, для шиферной кровли – 60×160 мм.
На данном этапе проводится тщательная проверка всех элементов, на которые будет устанавливаться мансардная кровля — узлы стропильной системы при необходимости дополнительно укрепляются, стропильная система проходит антисептическую обработку. После этого укладывается гидроизоляционный материал и непосредственно сама кровля.
Утепление чердачного помещения проводится только после демонтажа стен и потолка будущего жилого помещения. К стенам монтируется обрешетка, изготовленная по размерам плит минерального утеплителя (прочитайте: «Какой утеплитель лучше для мансардной крыши «). Без такого каркаса во время эксплуатации мансарды нередко наблюдается сползание утеплителя, что приведет к промерзанию и продуванию голых стен.
Самостоятельное строительство мансардной крыши вполне осуществимо, но на протяжении всей работы следует соблюдать технологию возведения мансарды и серьезно относится даже к незначительным мелочам.
Следующим этапом, в ходе которого кровельный пирог мансардной крыши будет полностью закончен, является утепление. На строительном рынке предлагается большой ассортимент теплоизолирующих средств для утепления крыши мансарды. среди которых наиболее приемлемым для мансардного этажа может быть утеплитель из пенополистирола, минеральной ваты и стекловолокна.
Опытные строители указывают на большую эффективность минераловатного сырья, которое способно намного лучше обволакивать стропильную систему, что предотвращает образование мостиков холода и появление конденсата. При работе с пеностирольными плитами невозможно достичь целостности покрытия – образующиеся стыки не герметизируются даже монтажной пеной. Преимуществом минеральной ваты и стекловаты является возможность полного заполнения пространства любых форм без зазоров и щелей.
Паробарьер в кровельном пироге, как избежать ошибок, детали на видео:
Утепление подкровельного пространства производится следующим образом. Утеплитель кладется между стропилами, заполняя всю площадь, поверх него крепится пароизоляция, если она выполняется с помощью пароизоляционной пленки с фольгированным слоем, то его лучше повернуть внутрь помещения. Для надежной фиксации пароизоляционных материалов используются строительные скобы. На заключительном этапе выполняется отделка мансарды вагонкой или гипсокартонном.
Одним словом, для самостоятельного монтажа мансардной крыши достаточно иметь небольшой опыт строительства и соблюдать все перечисленные выше требования.
Кровельный пирог
- Устройство жилого мансардного помещения
- Устройство кровельной утеплительной системы
- Кровельный пирог неутепленный
- Строение утепленного кровельного пирога
- Устройство теплоизоляционного слоя
Пирог кровельный представляет собой систему из слоев разнообразных материалов, благодаря которым обеспечивается вентиляция и пароизоляция, гидроизоляция и утепление.
Схема кровельного пирога.
Устройство жилого мансардного помещения
При постройке частного дома некоторые хозяева даже зону чердака стараются задействовать под жилое помещение.
Конструкция мансардной крыши.
На мансардных этажах в некоторых случаях планируются «летние», то есть необогреваемые, помещения. Но предпочтительнее все же комнаты, в которых выполнено полноценное утепление и можно с комфортом жить не только в теплое, но и в холодное время года.
Утепляющий материал в чердачных помещениях обычно устанавливают на пол: это помогает удержать тепло, которое выходит с расположенного под ним этажа. Пустой чердак при этом служит прослойкой, которая не позволяет холоду проходить в помещение с крыши.
При утеплении мансардного помещения все происходит несколько по-другому. Весь теплоизоляционный материал с пола как бы переносится в конструкцию кровли. Поэтому кровельный пирог в зданиях с мансардами будет обязательным элементом конструкции.
Вернуться к оглавлению
Устройство кровельной утеплительной системы
В кровельной системе утепления каждый из слоев предназначен для выполнения определенной задачи. Рабочие свойства кровельного пирога лишь в том случае будут на высоте, когда соблюдена очередность размещения материалов. Его создание доверить лучше специалистам, но это не означает, что хозяин не должен разобраться во всем самостоятельно. В этом случае он сможет и проконтролировать, как ведутся работы, и определить, какие материалы приобрести будет выгоднее.
Если устройство кровельного пирога выполнено не по норме, при эксплуатации постоянно будут большие потери тепла.
В этих случаях образовывается большое количество конденсата, зимой это приводит к постоянному образованию сосулек и наледи.Чтобы утепление не оказалось выполненным впустую, необходимо перед выполнением расчетов ознакомиться не только с тем, в какой последовательности происходит укладка слоев материала, но и с характеристиками материалов. Это позволит рассчитать, какие из них стоит подбирать для прослойки.
Вернуться к оглавлению
Кровельный пирог неутепленный
Виды утеплителей для кровельного пирога.
Такой вид конструкции кровельного пирога создается, если у строения утеплен потолок под чердаком, а в мансардном помещении находиться планируется только летом. Здесь главной задачей утепляющей конструкции будет устроить изоляцию чердачного помещения от попадающего снаружи конденсата, да так, чтобы влага могла бы при этом выходить наружу. Чтобы микроциркуляция воздуха не оказалась нарушенной, следует сделать прокладку из гидроизоляционной перфорированной пленки.
При устраивании неутепленного кровельного пирога последовательность будет такова:
- устройство стропильной системы;
- укладывание гидроизолирующего слоя;
- фиксация контробрешетки;
- крепление обрешетки;
- настилание кровельного материала.
Утепленная конструкция включает в себя большее количество слоев. Она используется для обустройства жилых мансард и задачей имеет не только гидроизолирование, но и обеспечение сохранности тепла. Под крышей тепловой режим намного отличается от того, что на первом этаже здания.
Сама кровля в летнее время может прогреваться до достаточно высоких температур, а в зимний период нередко такое явление, как застывание кровли. В таком жилье комфортной атмосферы добиться не удается. Кровельный пирог устраивают для выполнения следующих задач: удерживание зимой тепла внутри, обеспечение изоляции для воздуха, который может соприкасаться с замерзшей крышей, а в жару пирог не пропускает внутрь горячий воздух.
Вернуться к оглавлению
Строение утепленного кровельного пирога
Пирог крыши из профнастила.
Стропила. Все слои пирога должны составлять вместе примерно 35 см. Это надо учитывать, выполняя стропильную систему. Определитесь с материалом, который будете укладывать в качестве теплоизолятора – это поможет узнать, достаточной ли будет высота стропил.
Основную нагрузку тяжести кровли несут в себе именно стропила. Поэтому создавать их лучше из деревьев хвойной породы, выбирая такие элементы, в которых нет изъянов. Уровень влажности у древесины должен быть не выше 22%. Все деревянные элементы необходимо пропитывать антисептиком. Шаг стропил и их толщину выбирают в зависимости от того, какой материал подобран для покрытия крыши.
Пароизоляция. Собственно монтаж кровельного пирога начинается как раз с этого слоя. Последним из внутренних слоев будет отделка.
Внутри жилья в обязательном порядке присутствует влага. Больше всего ее содержится в теплом воздухе, который, повинуясь законам физики, устремляется вверх – в мансарду. Вентиляция не способна проветрить до такой степени, чтобы все излишки влаги были устранены, они попадают на кровельную конструкцию и оседают в виде конденсата. Пароизоляционный слой защищает утеплитель, устраиваемый следующим, от проникновения влаги. При напитывании влагой теплоизоляция утрачивает свои рабочие характеристики.
Среди материалов, используемых для создания пароизоляционного слоя, чаще всего используют следующие:
- пароизоляционную пленку. Она изготовлена многослойной, с добавлением полимерного армирующего каркаса, который не позволяет ей провисать;
- пергамин – пароизолятор с демократичной ценой, который имеет существенный минус: со временем его способность удерживать влагу пропадает;
- фольгированные материалы.
Последние представляют собой пленку, одна из сторон которой оклеена фольгой. Существует и материал наподобие шоколадных оберток, одна его сторона из фольги, вторая – бумажная. Оба варианта выполняют не только гидроизолирующую функцию, но и являются хорошим барьером на пути инфракрасного излучения. Оно вызывает утечку тепла из помещения, а фольгированный слой помогает намного снизить теплопотери даже без утепляющих материалов.
Крепление пароизоляции к стропилам осуществляется следующим образом:
- По стропильным ногам раскатывают рулонный материал в направлении вдоль конька. Укладку следует выполнять снизу, с нахлестом 15 см на предыдущий слой.
- Пленку крепят к поверхности при помощи строительного степлера.
- Стыки материала и прилегающий к стене край герметизируют с использованием соединительной ленты или скотча.
При укладывании пленки, не натягивайте ее, она должна слегка провиснуть между стропилами.
Вернуться к оглавлению
Устройство теплоизоляционного слоя
Если в мансарде будут устраиваться полноценные комнаты, в них надо поддерживать микроклимат и тепло на том же уровне, что и в расположенных ниже жилых помещениях. Поэтому и утеплением необходимо озаботиться так, чтобы оно получилось качественным. Крыши представляют собой поверхности, которые напрямую соприкасаются с улицей, что служит причиной значительных тепловых потерь. При помощи правильно устроенного слоя теплоизоляции потери можно уменьшить.
Материал, при помощи которого вы будете утеплять кровлю, должен быть негорючим и безопасным экологически. В числе рабочих характеристик должны быть также паропроницаемость и звукоизоляция.
В зависимости от того, какой материал выбран для кровли, подбирают и теплоизоляцию. Можно остановиться на минеральной вате, стекловолокне, пенополистироле или пенопласте. Для крыш скатного типа лучше брать изделия с неплотной структурой, а под мягкую подойдут более жесткие.
После слоя утеплителя выполняется вентиляционный зазор или укладывается диффузионная мембрана. С их использованием возможно уменьшить толщину кровельного пирога и уложить побольше утеплителя. Зазор нужен для того, чтобы теплоизоляция не соприкасалась бы вплотную с гидроизолирующим слоем и не намокала бы от испарений. При использовании супердиффузионной мембраны его можно не создавать.
Если кровля выполнена из еврошифера или металлочерепицы, мембраны не используют, здесь необходимы конденсатные пленки.
Теперь пора набивать сверху бруски контробрешетки, а поверх нее – основную обрешетку. Ее тип должен подбираться в зависимости от покрытия: для ондулина или мягкой черепицы создается обрешетка из ОСП, досок или фанеры; для металлопрофиля, шифера подойдет обрешетка из брусков.
Источники: http://mansarda-life.net/oshibki-pri-sborke-krovelnogo-piroga/, http://kryshadoma.com/cherdak/mansardnaya-krovlya-osobennosti-i-etapy-stroitelstva-.html, http://1pocherepice.ru/krovlya/pirog-krovelnyj.html
Ошибки при сборке кровельного «пирога»
Больше всего жалоб, уже при готовой мансарде, можно услышать о том, что в надстроенном помещении недостаточно тепло, влажно, стоит плохой запах. Вроде бы все предусмотрели, утеплили, постелили гидроизоляцию и пароизоляцию, но желаемого результата не получили.
Первой допущенной ошибкой может быть не соблюдение всех тонкостей при проведении утеплительных работ. Например, отсутствие теплоизоляционных прокладок при монтировании стропильных ног из досок.
Встречаются промахи и при обустройстве самого «пирога» кровли. Кровля мансарды отличается от обычной кровли тем, что она испытывает двойное воздействие тепловых потоков: тепло и влага поступает на кровлю с нижнего этажа, а сверху кровля подвержена внешним температурным изменениям и атмосферным осадкам. И не всегда, особенно зимой, эти температуры совпадают. Отсюда и конденсат, и влага, и испарения.
Схема кровельного пирога
Если толщина утеплителя рассчитывается не по специальным таблицам и формулам, это следующая ошибка строительства. Монтаж «на глаз» приводит к ненужной потере температуры зимой. Следует отметить, что выбор утеплителя имеет большое значение. Если перед вами возник выбор, взять рулонный утеплитель или плиточный, предпочтение отдайте плиточному. Утеплитель в плитах не скатывается. не деформируется и не съезжает.
Не забывайте о вентиляции, пароизоляции и гидроизоляции. Не допускается применение гидроизоляционной или пароизоляционной пленки с разрывами, деформациями. Даже маленькая дырочка, полученная при транспортировке или самом монтаже, приведет к ненужным последствиям. Каждый участок кровли должен тщательно проветриваться. Это сложно сделать, если мансардная крыша имеет много окон и различных отверстий для вентиляции помещения, дымоходы.
Встречаются случаи, когда гидроизоляционный материал, с целью экономии или по незнанию, накладывают не внахлест. Тогда атмосферная влага обязательно попадет на утеплитель, отсюда и нехороший запах. и гниение стропил. На современном рынке появляется масса новых гидроизоляционных пленок. При монтаже нужно внимательно ознакомиться с инструкцией к применению такой пленки. Особенно стоит обратить внимание на мембраны, которые нужно укладывать определенной лицевой стороной вверх. Нарушая такой способ укладки, вы получаете бракованную гидроизоляцию.
Еще одна схема кровельного пирога
Для хорошей вентиляции рекомендуется применять «супердиффузионные» гидроизоляционные пленки. Тогда проветривание будет происходить только под наружным слоем кровельного материала и пленки за счет пространства, образованного обрешеткой или контробрешеткой.
Следующей ошибкой при обустройстве кровельного «пирога» может служить неполное прилегание пароизоляционной пленки к утеплителю. Имеется в виду наличие отверстий возле окон. дымохода и т.д. Через них к утеплителю будет проникать теплый воздух из нижних помещений, выпадет конденсат, что вызовет теплопотери и гниение древесины. Рекомендовано пароизоляцию проклеивать на стыках, к стенам, вокруг любых отверстий.
Не соблюдение всех требований приводит к сокращению срока службы крыши мансарды.
Запись опубликована 06.11.2014 автором Admin в рубрике Кровля мансарды. Смотрите также другие записи по теме:
Правильная конструкция кровельного пирога мансардного помещения
Здравствуйте! Подскажите, пожалуйста, правильно ли мы утеплили крышу мансарды. Начнем изнутри по порядку: гипсокартон, изоспан Б, минеральная вата, обшивка из досок дюймовка, полностью обшита мансарда, стропила, обрешетка, изоспан А и кровля. Если неправильно, что нам грозит? Заранее спасибо!
Правильный «пирог» кровли, соответствующий нормам СНиП, выглядит следующим образом:
- Облицовка стен мансарды
- Материал стен
- Пароизоляция
- Утеплитель
- Стропила
- Гидроизоляция
- Контробрешетка
- Обрешетка
- Кровля.
В Вашем случае использованы стены из досок с обшивкой ГКЛ, мембраны установлены правильно. Изоспан А является гидроизоляцией, располагается под кровлей, Изоспан В (указанного вами материала Изоспан Б не существует в природе) является пароизоляционной мембраной, монтируется между жилым помещением, теплоизоляцией.
Внутреннее утепление минватой является неправильным, приводит к образованию росы, а в холодный период инея, избавиться от которых невозможно. Это происходит из-за смещенного теплового контура. Даже при правильном монтаже утеплителя жилище теряет не меньше 10% тепла, дополнительные мостики холода значительно увеличивают этот показатель.
Конденсат начинает выделяться уже при разнице температур 21/13 градусов (в комнатах, снаружи дома, соответственно). Этому способствует сложная конструкция мансарды – слуховые окна, стропильная система, балки, сопряжения, узлы соединений элементов. Пиломатериал периодически усыхает/намокает, коробится от этого, теряет прочность.
Существуют онлайн калькуляторы, позволяющие самостоятельно определить точку росы. В них достаточно подставить значения материалов, толщины каждого слоя, для получения схемы теплового контура мансарды, окна, стены, фасада, любой другой конструкции. Для вашего случая схема будет выглядеть следующим образом:
Материалы с параметрами
На фото — схема расчета материалов
На фото показаны выводы расчетов материалов
То есть конденсата при эксплуатации не будет на внутренней поверхности стен, в материале утеплителя. Он будет оседать между обрешеткой, обшивкой стены, удаляться естественной вентиляцией.
При увеличении влажности в помещении до 60%, снижении температуры воздуха до -25˚С начнется интенсивное выделение конденсата до 58 г ежечасно на каждый квадратный метр поверхности с насыщением утеплителя. Перемещение утеплителя наружу (в проемы стропильной системы) смещает тепловой контур (точку росы, соответственно) в ту же сторону. Конденсат оседает в вентилируемом пространстве кровельного пирога, высушивается там естественной вентиляцией, не доставляя пользователю проблем.
Эти же требования относятся к утеплению стен, цоколей, подвалов, при замене оконных блоков. В первом случае используется наружный монтаж экструдированного пенополистирола либо каменной ваты. Во втором случае окна устанавливают в середине стены, оставляя контур на исходном месте во избежание промерзания.
Об утеплении крыши подробно рассказывается в данном видео:
Качественная вентиляция является необходимым условием нормального микроклимата. Часто после капитального ремонта либо строительства коттеджа из современных материалов увеличивается влажность. Исчезают щели, сквозь которые проникал свежий воздух, требуется проектирование, монтаж принудительных систем. Проблема особо актуальна для верхних этажей, поскольку в мансарду поднимается весь теплый (насыщенный парами) воздух из нижних помещений.
Для вентзазоров существуют следующие нормы СНиП:
- Уклон >45˚ – 40 мм от гидроизоляции до минваты
- Уклон 45 – 25˚ – зазор рассчитывается из расчета 1/300 площади ската
- Уклон 25 – 5˚ – толщина воздушной прослойки 6 см либо 1/200 площади кровли
- Уклон <5˚ расстояние от утеплителя до гидроизоляции 100 мм или 1/100 от площади ската.
При увеличенной влажности (зимние сады, теплицы, бассейны) к цифрам, указанным выше, добавляют 10 см, соответственно.
Утепление мансардной крыши: как утеплить правильно
Утепление мансардной крыши – один из ключевых этапов создания надежного кровельного пирога, который рассчитан на длительный срок эксплуатации. Чтобы обеспечить комфортные условия для круглогодичного проживания в мансардном этаже дома, важно подобрать качественный утеплитель и правильно выполнить его монтаж.
Функциональные особенности теплоизоляционного слоя кровли
Грамотно выполненное утепление кровельной конструкции изнутри дает возможность обеспечить благоприятный микроклимат в мансардном помещении. В холодное время года там будет эффективно сохраняться тепло, а в жару термоизоляция не позволит перегреваться воздуху в помещениях под мансардной крышей. Чтобы создать действенное утепление кровли, требуется разобраться в тонкостях технологии монтажа кровельного пирога и использовать качественные материалы и инструменты. Полезно использовать ознакомительное видео.
Утепление крыш мансардного типа выполняется по тем же принципам, что и утепление обыкновенных кровельных конструкций, но к мансардным крышам предъявляются повышенные требования. Это связано с особенностями конструкции мансардных помещений, стены которых либо образованы скатами крыши и фронтонами дома, либо вплотную примыкают к скатам. По этой причине воздух в мансардах в летнюю жару сильно нагревается, а зимой быстро остывает.
Многослойный пирог мансардной крыши состоит из следующих компонентов (от внутреннего слоя к внешнему) :
- пароизоляционный слой;
- утеплитель;
- зазор для вентиляции;
- гидроизоляция;
- кровельный материал.
Наличие всех слоев обязательно, так как каждый из них выполняет строго определенную функцию. Повышенного внимания требует вентиляция и теплоизоляционный слой кровельного пирога, так как от их качественного исполнения зависит уровень комфорта при проживании в мансардном этаже дома.
Выбирая утеплитель, необходимо обратить внимание на такой показатель материала, как теплопроводность. Он характеризует способность материала передавать тепло в помещение или из помещения. Чем ниже это показатель, тем материал лучше защищает от утечек тепла, следовательно, тем меньший слой утеплителя можно использовать для достижения необходимых теплоизоляционных характеристик кровли.
В отапливаемом помещении наибольшие теплопотери происходят через крышу, так как в соответствии с законами физики теплый воздух поднимается вверх. Тепло проникает сквозь кровельный пирог и передается финишному покрытию, которое зимой укрыто слоем снега. Снег имеет пористую структуру, и за счет внутренних воздушных карманов выступает в роли внешнего теплоизолятора при температуре воздуха ниже -2 градуса.
Если теплопотери дома через кровлю велики, кровельный материал нагревается, из-за чего происходит подтаивание снега. При понижении температуры воздуха подтаявший снег образует ледяную корку. Это опасно для кровельного покрытия, так как при замерзании вода оказывает негативное воздействие на внешнюю поверхность кровли. Лед, в отличие от снега, не является теплоизолятором, кроме того, он плотнее по структуре – ледяная корка на крыше существенно увеличивает нагрузку на конструкции. Если утепление изнутри выполнено правильно, зимой на крыше снег не подтаивает.
В жаркий летний период от кровли внутрь помещения передается избыточное тепло. Воздух может перегреться настолько, что даже кондиционерам будет сложно поддерживать нормальный микроклимат на мансардном этаже. Монтаж изнутри крыши надежного теплоизоляционного слоя позволит избежать подобных проблем. Конечно, воздух в мансарде будет нагрет сильнее, чем в помещениях первого этажа, но разница не станет дискомфортной.
Особенности вентиляции крыши мансардного типа
Утепление мансардной крыши требует особого подхода. Это связано с ее конструктивными особенностями. Если сравнить устройство обыкновенной крыши и мансардной, очевидно, что главным различием являются размеры вентиляционного пространства между жилыми помещениями и кровлей. Вентиляция обычной крыши обеспечивается за счет наличия чердака со слуховыми окнами. Вентиляционное пространство мансардной крыши весьма ограничено – оно составляет всего лишь порядка 10-15 сантиметров.
Правильно выполненная вентиляция крайне важна при обустройстве кровельного пирога мансардной крыши. Вентиляционный промежуток между гидроизоляцией и утеплителем способствует отводу избытка влаги из-под кровли, обеспечивая защиту всей конструкции и продлевая ее эксплуатационный срок. В зимний период вентиляция препятствует перегреву кровли и образованию на ней ледяной корки. В жаркую погоду благодаря вентиляции из-под крыши отводится часть тепла, благодаря чему удается избежать перегрева воздуха в мансардном этаже и конструктивных элементов крыши.
Выбор утеплителя
На этапе подготовки к монтажу кровельного пирога, следует определиться с выбором материала для утепления. От правильно подобранного типа и технических характеристик зависит количество слоев и толщина теплоизоляции. На современном строительном рынке представлен широкий ассортимент материалов для утепления кровельных конструкций. В число наиболее востребованных входит :
- пенополиуретан;
- экструдированный пенополистирол;
- стекловата;
- минеральная вата.
Также может использоваться вспененное стекло, различные виды натурального утеплителя для монтажа изнутри (древесная стружка, морские водоросли, гранулированная бумага и т.д.).
Существует четыре основных критерия выбора теплоизоляционного материала :
- коэффициент теплопроводности;
- влагоустойчивость;
- огнестойкость;
- экологическая безопасность.
Обратите внимание! Для утепления крыши мансардного типа рекомендуется использовать материал, коэффициент теплопроводности которого составляет от 0,05 Вт/м*К и ниже.
Чем выше влагоустойчивость утеплителя – тем дольше он будет сохранять свои функциональные качества. Показатель устойчивости к горению – важный критерий для обеспечения безопасности дома. Также важно учитывать экологическую чистоту материала и его безопасность для человека. Но последние два параметра не влияют на долговечность и эффективность утепления кровли.
Минеральная вата – утеплитель, изготовленный из расплава горных пород. Материал хорошо держит тепло, не гниет, устойчив к перепадам температур и воздействию агрессивных сред, практически не впитывает влагу. Маты различной толщины, выполненные из минеральной ваты, особенно удобно использовать для утепления кровли, если шаг стропил соответствует ширине мата.
Стекловата изготавливается из расплава стекла, по своим свойствам данный вид утеплителя близок к минеральной вате, но имеет более низкий термический порог -450°C. Обладает хорошими тепло- и звукоизолирующими характеристиками. Стекловата устойчива к замерзанию. Между волокнами стекловаты может скапливаться влага, поэтому гидроизоляция должна быть выполнена правильно.
Минвата и стекловата позволяют утеплить кровлю с минимальными финансовыми вложениями. К недостаткам относится необходимость создания толстого слоя утепления и нескольких слоев паро- и гидроизоляции.
Утеплить изнутри кровельную конструкцию можно при помощи полимерных материалов – пенополистирола или пенополиуретана. К преимуществам пенополиуретана (газонаполненной пластмассы) относится высокая способность сохранять тепло, легкость, долговечность. Пенополиуретан не пропускает пар и не подвержен воздействию влаги. Экструзионный пенополистирол позволяет эффективно утеплить крышу – его коэффициент теплопроводности составляет 0,05 Вт/м*К. Материал обладает гидрофобностью, не пропускает пар. Класс горючести от Г1 до Г4, зависит от марки материала. К недостаткам полимерных утеплителей можно отнести их искусственное происхождение и относительно высокую стоимость.
Если есть цель построить дом исключительно из экологичных материалов, утеплить крышу можно натуральными теплоизоляторами. Несмотря на хорошие показатели теплопроводности и экологическую чистоту, различные виды натуральных утеплителей имеют свои недостатки. Вспененное стекло отличается высокой хрупкостью. Гранулированная бумага, а также маты из камыша, соломы, морских водорослей и подобных материалов характеризуются высокой горючестью и требуют особых навыков при выполнении монтажа.
Технология монтажа утеплителя
Чтобы понять, как лучше выполнить монтаж теплоизоляции при обустройстве кровельного пирога, необходимо заранее ознакомиться с пошаговой инструкцией проведения работ. В целом утепление крыши дома сводится к следующим действиям :
- подготовка пространства для монтажа утеплителя;
- укладка теплоизоляционного слоя;
- фиксация материала.
На этапе подготовки проекта стропильной конструкции следует определить шаг, с которым будут установлены стропила. При этом необходимо учитывать, что стропильная система должна быть надежной, то есть, шаг не должен превышать рекомендованные значения. Если вид утеплителя выбран заранее, рекомендуется установить стропила таким образом, чтобы маты или плиты утеплителя входили между ними изнутри впритирку. Это упрощает технологию утепления и минимизирует отходы теплоизоляционного материала.
Над теплоизоляцией, между обрешеткой и стропилами, укладывается гидроизоляция. Материал располагается внахлест, укладка начинается с нижнего края ската. Затем монтируются деревянные контррейки – их толщина создает требуемый вентиляционный зазор кровли. Рейки могут крепиться к стропилам гвоздями, но лучше использовать саморезы. К подготовленной конструкции изнутри между стропил укладывается и крепится утеплитель.
Стропильная нога, изготовленная из металла или дерева, является мостиком холода, так как ее коэффициент теплопроводности значительно хуже, чем у теплоизолятора.
По этой причине, утепляя мансарду, не стоит ограничиваться монтажом теплоизолятора между стропилами – поверх уже уложенных матов и стропил лучше выполнить сплошной теплоизоляционный слой. Для сплошного слоя лучше использовать более тонкий утеплитель. Данный метод повышает качество утепления. К недостаткам можно отнести то, что при этом стропила оказываются скрытыми, и их сложнее в дальнейшем использовать для крепления других конструктивных элементов. Чтобы облегчить ход дальнейших работ следует правильно отметить местонахождение стропил.
Поверх теплоизоляции следует уложить паропроницаемую пленку. Ее использование позволяет отводить лишнюю влагу. Затем подготовленная конструкция крепится обрешеткой. На заключительном этапе работ выполняется внутренняя обшивка потолка. Правильно выполненное утепление крыши позволяет круглый год использовать мансардный этаж в качестве жилого помещения, в котором поддерживается благоприятный микроклимат. Для подробного ответа на вопрос как утеплить мансардную крышу, рекомендуется обратить внимание на тематическое видео с подробными инструкциями.
Похожие новости
Комментарии (1)
</h3>
Источники: http://mansarda-life.net/oshibki-pri-sborke-krovelnogo-piroga/, http://ukroem.ru/question/pravilnaya-konstruktsiya-krovelnogo-piroga-mansardnogo-pomeshheniya, http://vseokrovle.com/mansardnaja/65-uteplenie-mansardnoj-kryshi.html
</ul></ul></ul></ul></ul>Используемые источники:
- https://build-experts.ru/pirog-mansardy/
- http://krovlya-mp.ru/krovelnyj-pirog-mansardnoj-kryshi.html
- http://stroykrishu.ru/krovelnyj-pirog-mansardnoj-kryshi.html
