Обустройство загородного дома при отсутствии общих коммунальных водопроводных и канализационных систем является непростой задачей для любого домовладельца. Помимо обеспечения жильцов питьевой водой, приходится решать задачи отвода серых вод и канализационных стоков, не забывая при этом про утепление канализационных труб наружной канализации.
Данная задача решается различными способами, для выбора подходящего варианта полезно знать, чем утепляют трубы наружной канализации в земле и изучить данную технологию. Это позволит провести правильное и долговременное утепление канализации с минимальными временными и финансовыми потерями.
Рис. 1 Канализация частного дома – устройство
Нужно ли утеплять канализацию и проблемы при замерзании труб
При отводе канализационных и серых вод частного дома при минусовых температурах внешней среды они могут замерзнуть, а это вызовет следующие неприятные последствиям:
- Замерзшая вода будет препятствовать отведению стоков из дома, создавая тем самым значительные трудности для проживания в частном секторе в зимнее время.
- Также при размораживании вода расширяется, что вызывает повреждение трубопроводов и засорение земли канализационными стоками, ухудшающими экологическую обстановку.
- Ледяные пробки, препятствующие оттоку загрязненной воды, будут вызывать ее застой в отводящей системе – в результате этого в жилище появятся неприятные запахи, мешающие комфортному проживанию.
Рис. 2 Карта уровня промерзания грунта – пример
Утепление канализационных труб наружной канализации – общепринятые способы
Решая, как утеплить канализацию в частном доме, рассматривают ряд способов, основные из них:
- Углубление в земле. Для реализации данного метода обязательное условие – помещение трубы на улице в траншею ниже максимальной точки замерзания для данной местности.
- Использование электрокабеля. Данная технология утепления наружной канализации легко реализуются благодаря производителю, который выпускает надежные влагостойкие электрические нагревательные кабели, помещаемые внутри трубопровода или специальные гнезда в трубах.
- Применение утеплителей. Данный способ теплоизоляции может быть довольно просто реализован благодаря выпускаемым оболочкам из различного вида утеплителей с диаметром, подходящим для изоляции канализации.
- Комбинированные способы. Отличным решением тепловой изоляции канализационных трубопроводов является применение дополнительного утепления помещением их в оболочку из утеплителя на средней глубине в земле. Еще один распространенный вариант – помещение нагревательного электрического кабеля в оболочку из утеплителя, при этом канализационная магистраль находится на малом расстоянии от поверхности земли.
Рис. 3 Монтаж труб в траншею
Утепление с помощью грунта при укладке трубопровода ниже глубины промерзания
Утепление канализационных труб в земле данным способом является наиболее доступным процессом, ведь в районах с умеренным климатом глубина промерзания почв составляет около 1,5 метра. При определении глубины можно руководствоваться специальными картами промерзания земли для разных регионов, укладка трубопровода ниже глубины промерзания имеет следующие особенности:
- При установке трубопровода в средней полосе или северных широтах предстоит большой объем земляных работ – это приведет к высоким финансовым расходам.
- Объемы выборки земли и расходы еще более вырастут при слишком большом расстоянии канализационной магистрали от дома, ведь на всем пути следования 110 мм. трубопровода необходимо обеспечить минимальный технический уклон в 20 мм. на погонный метр. Соблюдение данного условия приводит к тому, что на 50-метровом расстоянии перепад высот может достигать одного метра – следовательно, самая нижняя точка будет находиться на глубине в 2,5 метра.
- Глубокое залегание трубопровода под землей затрудняет проведение ремонтных работ в случае его повреждения.
Рис.4 Теплоизоляция канализации греющим кабелем – вид провода
Обогрев внешней канализации с помощью кабеля
Решая, как утеплить канализационные трубы в частном доме, многие выбирают греющий кабель. При монтаже его располагают вдоль или обматывают вокруг трубопровода, если требуется сильный подогрев, распространенный вариант – помещение греющего провода внутрь магистрали. Использование электроподогрева имеет следующие особенности:
- Электрический кабель довольно дорог, цена одного погонного метра приблизительно составляет около 15 у.е.
- С электроподогревом возможно размещать канализационную магистраль в земле не слишком глубоко, обычная глубина ее залегания составляет не более 0,5 метра и может быть уменьшена при использовании мощного электрического кабеля с малым шагом намотки.
- Подогревающий провод можно размещать в трубных каналах, специально сделанных для его укладки или крепить к пластиковому трубопроводу своими руками фольгированной клейкой лентой.
Читайте также: Какие кольца для канализации используют в индивидуальном строительстве
Рис. 5 Утепление труб канализации греющим кабелем – схемы расположения
- Силу нагрева кабеля можно регулировать или подключать его в режиме, зависящем от наружной температуры. Если хозяева длительное время отсутствовали в загородном доме и трубы замерзли, их в любое время можно разморозить.
- Электрокабель часто укладывают в канавку оболочки специально изготовленного для этих целей утеплителя.
<center></center>На рынке представлены два вида нагревательных электрокабелей: резистивные и саморегулирующиеся. Последние позволяют экономить электроэнергию за счет изменения проводимости в зависимости от температуры поверхности трубы, увеличивая тепловыделение на холодных участках – естественно, что стоимость их выше, чем обычных резистивных видов.
<center></center>
Утепление посредством теплоизоляционных материалов
Определяя, как утеплить канализационную трубу на улице, часто выбирают изоляцию при помощи утеплителей, широко применяемых в строительной отрасли. Обычно для удобства монтажа они имеют оболочку цилиндрической формы с внутренним диаметром, соответствующим стандартному размеру канализационной трубы.
Стекловата
Основной данного теплоизолятора являются длинные стеклянные нити, которые получают из битого стекла посредством нагрева до 40º С. и выдувания из центрифуги – это существенно удешевляет процесс изготовления.

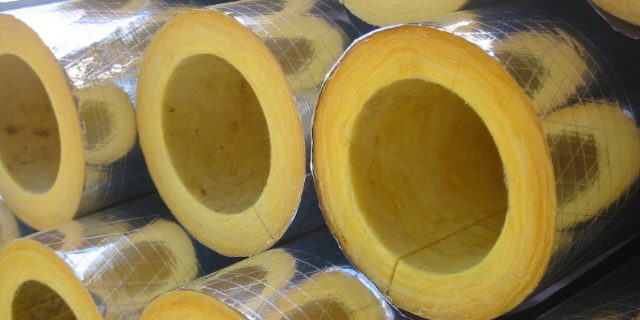

Рис. 6 Утеплитель для труб канализации из стекловаты
Волокна толщиной 3 – 15 мкм. находятся в воздушной среде во взвешенном состоянии, поэтому материал имеет низкую плотность и высокую устойчивость к вибрации, помимо этого стекловата обладает следующими полезными свойствами:
- Материал не горюч, обладает высокой термоустойчивостью и может выдерживать диапазоны температур от -400 до +700 С.
- Его теплопроводность колеблется в диапазоне от 0,045 до 0,065 Вт./м.*C., что является довольно низким показателем, уступающим лишь некоторым полимерным материалам.
- Стекловата пропускает пар и не боится влаги, устойчива к большому количеству агрессивных химических веществ и биологическому воздействию.
- Материал является экологически чистым и безвредным для здоровья человека.
К недостаткам стекловаты как утеплителя можно отнести ее низкую плотность, склонность к усадке и неудобство монтажа.
Стекловата выпускается в рулонах и плитах, для утепления канализации наиболее подходят фольгированные цилиндрические оболочки с соответствующим внутренним диаметром.
При монтаже под слой земли стекловата будет подвергнута сжатию и может напитать влагу – это существенно уменьшает ее теплоизолирующие свойства и ограничивает использование в качестве теплоизолятора для канализационной магистрали.
Рис.7 Теплоизоляция канализационных труб в земле минватой
Минеральная вата
Минвата выпускается двух типов – шлаковата и базальтовая. Первая имеет низкую плотность и высокое водопоглощение, ее не рекомендуется использовать на металлических поверхностях и в жилых помещениях – благодаря этим свойствам она имеет очень ограниченное применение.
Базальтовая минеральная вата, которая производится путем расплавления базальта и формирования из него тонкого волокна, по праву занимает лидирующее положение среди утеплителей, обладая следующими полезными свойствами:
- Низкая теплопроводность 0,04 Вт./м.*C. способствует широкому применению материала в строительной отрасли для утепления различного вида поверхностей и трубопроводов.
- Материал не горюч, стоек к воздействию многих химических веществ и температурным перепадам, является экологически безопасным.
- Вата устойчива к влиянию влаги, но может ее напитывать, поэтому ее рекомендуется применять в сухой среде.
- В отличие от стекловаты, базальтовая вата имеет более высокую плотность, благодаря чему ее легче монтировать и эффективнее использовать в условиях давления на поверхность.
Читайте также: Система водоснабжения частного дома: какие элементы входят, что нужно покупать
Для утепления трубопроводов базальтовую вату выпускают в виде сегментных цилиндрических рулонов, часто имеющих фольгированное покрытие.
Хотя базальтовая вата имеет высокую плотность и может опускаться под землю достаточно глубоко без изменения толщины и потери своих свойств, ее способность напитывать влагу ограничивает использование материала в качестве утеплителя.
Рис. 8 Изолон – внешний вид и применение
Фольгированный изолон
Изолон (еще одно популярное название материала – Пенофол) является продуктом, полученным из вспененного полиэтилена, выпускается в виде фольгированных рулонов, иногда покрытых клеевой пленкой, для утепления трубопроводов используются цилиндрические оболочки разных диаметров с разрезом посередине.
Основные свойства материала следующие:
- Теплопроводность в среднем составляет 0,04 Вт./м*C., что обуславливает его широкое использование качестве теплоизолятора.
- Материал имеет низкое водопоглощение около 0,1% и паропроницаемость, хороший показатель пластичности (удлинение может достигать 250%), обладает высокой степенью шумоподавления (до 20 дБ.)
- Изолон может работать в диапазоне температур от -60 до +125 С., не поддерживает горение, имеет высокий срок службы.
Изоляция изолоном подземных линий вследствие его низкой плотности практически не применяется, материал очень часто используют при теплоизоляции всех видов трубопроводов внутри помещений.
Рис. 9 Защита канализации от промерзания труб пенопластовой скорлупой
Пенопласт
Пенопласт (пенополистирол) является продуктом, полученным из вспененного полистирола, имеет в составе до 98% воздуха, материал обладает следующими основными техническими характеристиками:
- Его теплопроводность лежит в диапазоне от 0,03 до 0,04 Вт./м*C., температурный рабочий диапазон составляет от – 200 до + 80 С.
- Пенопласт имеет высокий показатель жесткости и различную степень плотности в зависимости от марки, не напитывает влагу, боится ультрафиолетового излучения.
- Материал может эксплуатироваться длительное время (около 40 – 50 лет) без потери своих физических качеств.
<center></center>Основным преимуществом пенопласта является его невысокая стоимость и простота монтажа оболочки, позволяющая справиться с задачей установки одному человеку в короткое время.
Производитель выпускает пенопластовые оболочки для утепления трубопроводов из двух или более сегментов, которые могут быть сделаны под заказ, они легко монтируются при помощи скотча, клея или хомутов.
Пенопластовая скорлупа является практически идеальным материалом для изоляции подземных трубопроводов благодаря своей низкой цене, жесткости и влагонепроницаемости, поэтому широко используется в качестве утеплителя канализационных магистралей.
Еще одно важное преимущество пенопластовых оболочек – возможность разборки конструкции без разрушения утеплителя при ремонтных работах.
Рис.10 Утепление канализационных труб наружной канализации пеноплексом
Пеноплекс ЭПП
Экструдированный пенополистирол (ЭПП) является одним из видов пенопласта, выпускаемым по иной технологии посредством выдавливания цилиндрической оболочки или плиты из экструдера. Он обладает всеми положительными параметрами пенопласта, но в отличие от него имеет высокую жесткость и чуть меньшую теплопроводность (около 0,03 Вт./м*C.), срок службы материала составляет около 50 лет.
При утеплении трубопроводов пеноплексовой скорлупой производится работа, аналогичная использованию пенопласта – сегменты оболочки ставятся на трубы со сдвигом и защелкивается в замках, для страховки их фиксируют скотчем.
<center></center>
Как утеплить канализацию в частном доме
Если возникает необходимость утепления канализационной пластиковой трубы в доме, можно использовать все приведенные выше материалы. С экономической точки зрения, удобства монтажа и эстетичности, наибольшее количество домовладельцев отдают предпочтение изолону. Он просто фиксируется на утепляемой поверхности сквозь боковой разрез, может склеиваться или соединяться липкой лентой. Дополнительным преимуществом материала является его наиболее высокое шумопоглощение среди всех теплоизоляторов.
Рис.11 Утепление канализации в частном доме изолоном
Решая, чем утеплить канализацию в земле, исходят из климатических условий, удобства проведения работ, стоимости материалов. Оптимальный выбор утеплителей для подземной канализации при большом разнообразии не слишком велик – это может быть электрический кабель или скорлупа из твердых, не пропускающих влагу материалов – пенопласта или пеноплекса. Часто для теплоизоляции используется сочетание нагревательного кабеля и изолирующей скорлупы.
Внешняя канализация находится за пределами строения. Прокладывают ее в специально вырытых траншеях под землей. Но этого не достаточно, для защиты канализации от сильных морозов зимой, может случиться ледовый затор, или разморозка труб. Чтобы этого не случилось, проводят утепление наружной канализации.
Есть много методов качественного утепления, которые по-своему эффективны в определенных условиях. Чтобы система водоотведения не дала сбой, нужно разобрать подробно каждый из них.
Вернуться к оглавлению
Для чего проводится утепление
Канализация выполняет важную функцию в жизнедеятельности человека – удаляет отходы, и сточные воды. Все мы знаем, что вода начинает покрываться ледовой шугой уже при нулевой температуре. Все сточные воды, выходящие из дома, имеют температуру +30-40 градусов. Если септик или накопитель находятся недалеко от дома, то переживать не стоит, так как вода, проходя такой короткий путь, не успевает остыть до нулевой отметки.
Если же расстояние до накопителя большое, то в холодное время суток, может не успеть дойти и появится ледяная пробка, которая со временем будет разрастаться. В результате канализация перестает работать удовлетворительно, стоки будут копиться в трубах. Как только ледяная пробка достигнет критических размеров, может произойти авария – разрыв труб замерзшими отходами. Исходя из вышесказанного, очевидно, что утеплять коммуникации строго обязательно, для правильного ее применения. Утепление труб канализации поможет избежать подобных ситуаций.
Вернуться к оглавлению
Методы утепления
Существует несколько способов теплоизоляции коммуникаций, в зависимости от рациональности и монтажа. Например, в мягком климате, магистрали укладывают на поверхности, а на Крайнем Севере под землей. Обустройство коммуникаций в вечной мерзлоте, соорудить траншею очень сложно, и времени на это уходит очень много.
В местностях с умеренным климатом магистрали скрывают под землей для защиты:
- от механических воздействий;
- от резкого перепада температурного режима.
Плюсом такого монтажа является и то, что трубы не занимают место на поверхности земли. Специалисты используют для утепления 5 основных способов:
- прокладку коммуникаций водоотведения ниже места промерзания почвы;
- использование теплоизоляционного короба при укладке;
- утепление теплоизоляционными материалами;
- прокладка электро-тепловыделяющего кабеля для обогрева магистрали;
В зависимости от климатических условий, методы применяют самостоятельно или комбинируют несколько способов.
Вернуться к оглавлению
Закладка труб в землю
Как известно, грунт имеет свою тепловую энергию, которую и применяют при укладке коммуникаций как утепление. Плюсовая температура достигается благодаря глубинным слоям земли, которые прогреваются в летнее время.
У такого способа прокладки труб есть ограничения:Как известно, уровень замерзания во всех областях разный, для того, чтобы его узнать достаточно обратится в метеорологическую службу, или посмотреть климатические карты в интернете.
- Большой уровень донных вод. Влажная почва считается теплообменником — в холодное время вода охлаждает трубу. Если зима выдастся холодная, то вода в земле замерзнет, что может привести к образованию в трубе ледяного затора. Конечно, можно попробовать обустроить дренажную систему, но это сопряжено с дополнительными расходами, и не всегда она эффективна, например, коммуникации пролегают в болотистой местности.
- Вечная мерзлота в областях севера. Земля не успевает прогреваться летом. Поэтому зона минусовой температуры всегда есть на определенном уровне. При этом грунтовый слой, который никогда не оттаивает – десятки метров.
- При прокладке магистрали нужно соблюдать уклон, который не позволяет канализации заиливаться. В условиях вечной мерзлоты этот уклон соблюсти невозможно. Поэтому есть большая вероятность размораживания из-за застоя воды.
<center></center>Вернуться к оглавлению
Короб теплозащитный для утепления канализации
Это прокладка магистрали водоотведения на поверхности земли при условии, если уложить трубы в грунт невозможно. В условиях мерзлоты это сделать очень проблематично и трудозатратно. Кроме этого, коммуникации может повредить подвижный грунт, а в промороженном слое земли могут возникать некоторые негативные факторы:
- Канализация – источник постоянного тепла, с жидкостью положительной температурой.
- Не вся теплоизоляция способна предотвратить теплообмен коммуникаций с почвой.
- Это способствует оттаиванию грунта вокруг земли, и образование болотистого участка.
- пенопласт;
- керамзит;
- изовер;
- стекловата.
Вернуться к оглавлению
Теплоизоляционные материалы
Часто для утепления канализации используются материалы для утепления, например:
- пенопласт или полистирол – разборные цилиндры. Этот материал выпускается разного калибра, где внутренний диаметр должен в точности повторять наружный диаметр трубы. На этом утеплителе есть специальная замковая система паз-шип, которая собирается по типу скорлупы;
- базальтовое волокно – или природная каменная вата, который обладает положительными характеристиками и высокими теплоизоляционными свойствами. Благодаря новейшим технологическим процессам, тонкие нити прессуют в воздушные рулоны или маты. Для труб выпускают специальный цилиндрической формы материал, внешняя сторона которых армирована фольгой – практически самый дорогой вид утепления из всех известных, но и один из самых эффективных;
- стекловата – самое дешевое средство утепления, с хорошими характеристиками, но есть и минусы:
- Имеет в своем составе мелкие стеклянные осколки, поэтому работать с ней нужно в специальной одежде, при этом нужны перчатки очки и респиратор.
- Обладает свойством слеживаться, отчего ее теплоизоляционные свойства сводятся практически на нет.
- Этот изоляционный материал нужно защищать от попадания влаги – он ее впитывает. Поэтому мероприятия по утеплению канализации проводятся вместе с монтажом защитного покрытия.
В утеплении канализации применяют и другие материалы, для теплоизоляции, например, сыпучие:
- металлургический шлак;
- вермикулит;
- керамзит.
Этими материалами засыпают короба с системами водоотведения. Иногда применение мин ваты и стекловаты сопряжено с дополнительными работами по их защите, так как под весом грунта, этот материал теряет свои свойства.
Часто применяют такую же трубу, только большего диаметра, которая надевается на изоляционный материал и является жесткой защитой, тем самым предотвращая сминание изоляции.
<center></center>Вернуться к оглавлению
Электрический кабель
Это не совсем такой кабель, который мы привыкли видеть при наружных работах. Это металлический провод без изоляции, и с повышенным сопротивлением.
При прохождении по нему электрического тока, он преобразовывает его в энергию тепла. Так что при прокладке такого кабеля под землей, вместе с трубами водоотведения, способствует их прогреву в зимнее время.
Активный обогрев с использованием элементов нагрева, имеет свои особенности и положительные стороны:
- защита системы канализации открытого типа;
- обогрев коммуникаций в коробах, тоннелях, каналах;
- теплоизоляция коллекторов, обустроенных в земле.
Есть два вида нагревательных элементов, применяемых при прокладке коммуникаций, для их обогрева:
- резистивный – независимо от времени года, или наружных условий постоянно производит прогрев. При применении этого элемента, систему прогрева нужно постоянно контролировать;
- саморегулируемый – не требует постоянного контроля, так как способен самостоятельно оценивать внешние условия и подстраиваться под них.
У этого метода есть существенный минус – зависимость от наличия электроэнергии и хорошего напряжения в сети, в случае аварии – что случается нередко, есть возможность разморозки всех коммуникационных систем в период холодов. Утепление систем водоотведения посредством применения электрического кабеля, следует выполнить следующие подготовительные мероприятия:
- Выбрать участки для теплоизоляции.
- Рассчитать количество материала – в данном случае кабеля.
- Решить – какой способ обогрева для вас будет предпочтительным, саморегулируемый или резистивный.
Вернуться к оглавлению
Смешанные способы утепления наружной канализации
Способы, перечисленные выше можно применять по отдельности, или комбинировать. Часто используют следующие комбинации:
- при монтаже систем водоотведения открытым способом, используют материал для теплоизоляции и электропровод;
- при обустройстве коммуникаций в земле, на нижнем уровне, где земля не промерзает – используют пенополистирол;
Можно комбинировать и другие методы утепления, все будет зависеть от желания хозяина, финансовых возможностей и региона проживания. Смотрите в видео как правильно утеплить канализацию.
<center></center>Вернуться к оглавлению
В заключение
Стоит отметить, что при проведении водопровода и канализации в частный дом, требуется утепление труб. Особенно это касается, если зимы стоят морозные. Сделать работу по утеплению канализации обустроенной в земле можно своими руками не прибегая к помощи специалистов.
Если канализация обустраивается с выгребной ямой, которая находится на некотором, расстоянии от строения, то и траншею можно выкопать самостоятельно. После того как траншея будет готова, можно сколотить щитный короб из дерева, предварительно обработанного пропитками от гниения, проложить коммуникации и засыпать их вермикулитом или шлаком, затем короб накрывается крышкой и сверху маскируется землей – утепление готово.Читайте такжеЗаземление в многоэтажных домах
Утепление канализации в частном доме – теплоизоляция труб в земле
Наружная канализация в частном доме является трассой для перемещения жидкостей и отходов, и как любая инженерная система нуждается в грамотной прокладке и утеплении для предотвращения застаивания и замерзания воды в трубах.
Утепление труб канализации, расположенных в зоне промерзания грунта – обязательное условие. Назначение трубной теплоизоляции – защита канализации от замерзания в земле в период морозов.
Способы утепления канализационных труб наружной канализации
Эффективные методы и технологии
1. Укладка канализационных труб в траншею
Данный способ предусматривает укладку труб канализации в земле ниже уровня промерзания грунта. Соответственно, трубопровод на такой глубине заложения не перемерзнет.
Рытье траншеи для укладки канализационной трубы под уклономУгол уклона канализационной трубы
Однако у этого способа есть существенные недостатки:
- зимняя температура в некоторых регионах России настолько низкая, что грунт промерзает достаточно глубоко. К примеру, в средней полосе РФ глубина промерзания составляет 1,5-1,6 метров;
- значительный объем земляных работ. Чтобы установить трубы на такой глубине необходимо изъять значительную часть почвы, а это трудоемкая задача;
- сложно обеспечить нужный угол наклона трубы канализации. Технически обоснованный угол наклона составляет 10-12В°. Обеспечить такой уклон на значительной глубине и существенной протяженности трубопровода сложно. Например, при отводе септика на 10 метров, верхняя часть канализационной трубы должна размещаться на глубине 1,6, а нижняя на глубине до 3 м.п.;
- наружная теплоизоляция труб канализации. Места, где трубы поднимаются к поверхности земли, узлы соединения колодцев с коллектором, место входа канализационной трубы в дом, всё равно находятся выше уровня промерзания, а значит, требуют дополнительного утепления;
- утепленная канализация затрудняет ремонт трубопровода при необходимости.
2. Подогрев канализационных труб электричеством
Под подогревом понимается обмотка трубы греющим кабелем достаточной мощности (около 20 Вт на м, цена – 15 у.е./м.п). С подогревом можно укладывать трубы на глубину до 0,5 метров. Кабель наматывается на трубу или укладывается вдоль нее. Способ укладки определяется мощностью кабеля, чем она выше, тем меньше шаг обмотки.
Купить и проложить греющий кабель для канализации самостоятельно не составит труда. Преимущество кабельного обогрева в том, что он позволяет не только поддерживать оптимальную температуру в трубопроводе, но и разморозить замерзшую систему. Такая возможность важна на даче, т.к. зачастую это жилье, которым пользуются не регулярно.
3. Утепление канализации теплоизоляционными материалами
Надежный способ с оптимальным уровнем затрат, а широкий выбор утеплителей позволяет подобрать приемлемый вариант с точки зрения монтажа и стоимости теплоизоляционного материала.
Примечание. Утеплитель не предназначен для обогрева канализационных труб, его задача снизить потери тепла. А значит, целесообразной является только теплоизоляция канализационных труб в земле, которые постоянно находятся в эксплуатации.
Теплоизоляция канализационных труб — оболочка из вспененного полиэтилена
Нужно ли утеплять канализацию?
Канализационные трубы, расположенные ниже уровня промерзания грунта, не нуждаются в утеплении, те, которые проложены выше, но в почве, уже требуется применение утеплителя.
Теплоизоляция необходима если:
- низкий уровень заглубления труб в грунте;
- наличие поворотов в трубах;
- незначительный угол наклона канализационного трубопровода;
- регулярное забивание трубы.
Что делать, если замерзла канализация, как разморозить трубу своими силами?
Утеплитель для канализационных труб
Поскольку речь идет об утеплении наружной канализационной системы в частном доме, рассмотрим, чем утеплить трубы своими руками. Самое важное в процессе утепления внешней канализации – выбор материала, который определит особенности монтажа и обеспечит заданный уровень снижения потерь тепла.
Следует отметить, что утеплитель канализационный, как отдельный вид, это несуществующий материал. Т.е., нет единого решения, и в каждом случае необходимо подбирать утеплитель исходя из индивидуальных особенностей трубопровода.
Теплоизоляция труб канализации выполняется любым из представленных на рынке теплоизоляционных материалов.
Определяющих факторов при выборе утеплителя всего два:
- климатическая зона. Чем ниже зимняя температура, тем меньшим показателем теплопроводности должен обладать утеплитель;
- способ укладки труб. Выбор трубной изоляции зависит от того, на какую глубину заложены трубы (ниже или выше уровня промерзания). Технология утепления наружной канализации с использованием теплоизоляции сводится к двум методам: труба обматывается утеплителем в несколько слоев или вокруг неё сооружается короб.
Какой утеплитель для канализационных труб лучше выбрать?
Хороший строительный теплоизолятор должен соответствовать ряду требований:
- низкий коэффициент теплопроводности;
- простота монтажа;
- устойчивость к воздействию различных факторов: влаги, биологической активности, ультрафиолета, механического или химического воздействия;
- герметичность утепления;
- ресурс использования;
- цена.
Как и чем утеплить трубу канализации в земле?
Теплоизоляция канализационных труб выполняется с применением рулонных и жестких утеплителей, в частности:
вата. Минеральная или базальтовая (110-125 руб/м.кв.) или стекловата (70-75 руб/м.кв.), которая продается в рулонах или в виде жестких цилиндров. Ватный утеплитель является отличным решением только при условии обеспечения дополнительной защиты от воздействия влаги. Кстати, вата в цилиндрах более плотная, но и более дорогая (от 15 руб/м.п. обычная, от 70 руб/м.п. фольгированная);
пенопласт (2560-3200 руб/куб.) или пенополистирол или пеноплекс (3500-5000 руб/куб). Эти материалы относятся к жестким утеплителям. Самый простой и дешевый способ утепления канализации пенопластом – это обустройство короба вокруг трубы с последующим заполнением ватой или пенопластовой крошкой (дробленка, полистирольная крошка).
Существует более прогрессивный материал для утепления канализации на основе стирола – это скорлупа ППУ (в среднем 190 руб/м.п. при толщине в 25 мм.). Максимальная толщина скорлупы ППУ вЂ“ 100 мм.
Скорлупа для труб из пенополистирола характеризуется жесткостью и разнообразием внутренних диаметров, благодаря чему оболочка прочно и герметично обхватывает трубу, обеспечивая необходимый показатель герметичности. Ввиду того, что диапазон размеров пенополистирольных скорлуп достаточно широк, можно выполнить двойное утепление со смещением. Если верить производителям, канализационная система не замерзнет даже при температуре на улице в -30 В°С.
Вспененный полиэтилен для труб канализациВспененный полиэтилен для труб (28 руб/м.п.). Внутренний диаметр варьируется от 15 до 160 мм (длина фиксированная – 2 метра). Утеплитель для канализационных труб 110 мм. Благодаря простоте монтажа и низкой стоимости его монтаж целесообразен только в теплой климатической зоне.
Утепление труб канализации вспененным полиэтиленомТрубная теплоизоляция из вспененного полиэтилена
пенофол (50-56 руб/м.кв.). Благодаря фольгированному слою достигается эффект термоса.
пеноизол – напыляемый утеплитель. Чаще используется для утепления септика и канализационного трубопровода вместе. Позволяет обеспечить идеальную герметичность.
керамзит (60 руб/мешок (0,4 куба)). Относится к сыпучим утеплителям. Утепление канализации керамзитом эффективно только в случае, если траншея, в которую уложены трубы, абсолютно сухая. Поэтому, зачастую керамзит засыпается в короб из пенопласта.
Керамзит хорошо зарекомендовал себя для утепления ливневой канализации, которая также отводит воду в септик и может создать заторы, при замерзании в ней талой или дождевой воды. Поэтому ливневые трубы также нуждаются в утеплении. Поскольку в данном случае сложно защитить теплоизоляционные материалы от влаги, то керамзит становится идеальным утеплителем.
Утепление вытяжки для канализации (фоновый стояк)
Отдельно нужно отметить необходимость утепления внешней канализации, под которой понимается вентилируемый фоновый стояк (вытяжка) – канализационная труба, выведенная на крышу (или на поверхность земли из септика) и обеспечивающая вентиляцию трубопровода.
Фоновый стояк предназначен для подсоса воздуха, чтобы во время слива унитаза выравнивалось давление в системе. А в септике от жизнедеятельности бактерий образуются газы, которые также выводятся через фоновую трубу.
Вентиляционная (фоновая) труба может замерзать (обледеневает конденсат и образуется ледяная пробка) и нуждается в утеплении. Для теплоизоляции пригоден любой материал, надежно защищенный от влаги и разрушения ультрафиолетом. Например, можно одеть на трубу В«чулокВ» Стенофлекс. Утепляется та часть трубы, которая находится над кровлей. И сверху на трубу нельзя одевать колпак, она должна быть свободна, иначе в этом месте перемерзнет.
Как утеплить фоновый стояк своими руками
На форуме один пользователь предложил интересный способ, как избавиться от нарастания (намерзания) конденсата в фоновой трубе.
- Нужно взять медную проволоку (обязательно из чистой меди, без оплетки, это важно), смотать её в объемный, но при этом В«жидкийВ» комок (что бы воздух легко проходил через него).
- Засунуть этот проволочный комок сверху в трубу, а концы проволоки загнуть, чтобы можно было закрепить проволоку наверху трубы (а то провалится внутрь).
Смысл заключается в химических свойствах меди, она обладает очень большой теплопроводностью. По трубе поднимается теплый воздух, медь накапливает тепло и растапливает намерзающий конденсат.
Заключение
Утепление канализации в частном доме – это важное мероприятие, которое сохранит нормальную проходимость канализационных труб зимой, предотвратит замерзание трубопровода и продлит срок его службы.
Метки: Канализация Канализационные трубы Утепление Теплоизоляция <center> </center> 52 925 0 <center> Рекомендуем статьи на похожие темы Как утеплить наружный водопровод для водоснабжения частного дома зимой Технология утепления водопроводных труб на зиму, теплоизоляция водопровода в земле, на улице, в подвале. Как и чем лучше утеплить трубы… Как утеплить трубы отопления своими руками – выбор и монтаж трубной теплоизоляции Теплоизоляция для труб отопления на открытом воздухе – утепление трубопровода системы отопления дома на улице, в земле, в подвале, на чердаке. Виды… Внутренняя канализация в частном доме – устройство, монтаж, расчет Устройство внутренних безнапорных канализационных систем. Правила расчета. Условия для правильной прокладки труб канализации. Что нужно учесть в… Канализация загородного дома своими руками – устройство септика Варианты устройства канализационной системы для дома, дачи или коттеджа. Как рассчитать нужный объем. Как сделать простой септик. Разводка… Какой должен быть уклон канализационной трубы – расчет канализации Устройство самотечной канализации подразумевает точную прокладку труб под определенным наклоном. Приведены способы расчета, углы наклона в… Оставьте свой комментарий
Жить в своем доме или отдыхать на благоустроенной даче – это заветная или сбывшаяся мечта многих. Поэтому малоэтажное строительство с каждым годом набирает все большие темпы. При этом хочется, чтобы удовольствие от простора, тишины и свежего воздуха не было омрачено бытовой неустроенностью.
Каждый стремиться, чтобы в доме присутствовали все удобства городской квартиры: водопровод, отопление, канализация. И современные строительный рынок может все это предложить.
Даже, если в населенном пункте нет централизованной канализации, можно организовать на участке септик и сделать индивидуальную канализацию. При этом непременно встанет вопрос: как утеплить канализационную трубу на улице? Если дом стоит в южных регионах с теплыми зимами, то проблема исчезает сама по себе, но в большинстве регионов зимы такие, что не утепленный трубопровод непременно лопнет.
Как утеплить канализационные трубы в частном доме
Для утепления труб канализации в земле можно использовать три основных метода:
- Утепление канализационной трубы в грунте с помощью правильно выбранной глубины укладки. При этом методе необходимо оценить статистику зимних температур в регионе строительства. Узнать максимальную глубину промерзания грунта. И укладку труб канализации выполнить ниже этого уровня.
Преимуществом такого метода можно считать его сравнительно низкую стоимость, Оплачивается только стоимость земляных работ.
Минусами являются значительные ограничения в реализации метода:
- слишком большая глубина промерзания (в средней полосе России этот показатель в последние годы равен 110 – 150 см);
- грунтовые воды слишком высоки;
- невозможность организовать правильный угол 10°-12°наклона трубы на значительном протяжении (нижняя часть трубы должна будет в таком случае углублена до 300 см);
- утепление наружной канализации заглублением существенно снизит ее ремонтопригодность.
- Утепление канализационных труб с помощью обогревающего кабеля. В этом случае утепление канализации фактически отсутствует, вместо него применяется нагрев. Электрический кабель подключается через автоматический термостат и прогревает трубу, когда та охлаждается до температур близких к 0°С, то есть до температуры промерзания.
При этом необходимо предусмотреть теплоизолирующий слой для того, чтобы нагрев был направленным, то есть не было неэффективных потерь в сторону грунта.
Кабель — утеплитель для труб канализации может быть укладываться снаружи, а может быть встроенным в специальные трубы для наружных коммуникаций.
Плюсами этого метода можно считать:
- высокую эффективность;
- маленькую глубину укладки канализации;
- возможность не только поддерживать канализацию в рабочем состоянии, но и разморозить ее при необходимости;
- возможность использования для канализации в домах редкого проживания (дачные домики, сторожки).
Основным минусом считается высокая стоимость эксплуатации. Хотя при редком использовании эффективность метода может компенсировать расходы на электричество.
- Утепление канализационных труб наружной канализации с помощью теплоизоляционных материалов. Самый распространенный метод. Утепление канализационных труб в земле различными теплоизоляторами позволяет и сэкономить при эксплуатации канализации, и не потребует такого значительного заглубления.
Утепление канализационных труб производят различными материалами. Используется специально разработанная теплоизоляция для труб канализации с выемками под стандартный диаметр 110 мм. Также утепление труб канализации производят универсальными теплоизолирующими материалами.
Теплоизоляция канализационных труб в земле. Виды применяемых утеплителей
Как утеплить канализацию в частном доме, и какой материал для этого выбрать будет зависеть, в основном, от тех средств, которые хозяин готов выделить. При этом следует понимать, что просчет из-за желания сэкономить может стоить существенных расходов на восстановление деформированной от замерзания системы. Не говоря уже о том, что не получиться пользоваться домом с полным комфортом до окончания ремонтных работ.
Прежде, чем определяться, как утеплить канализацию в частном доме, и чем это делать, надо понять, каким критериям должен соответствовать материал:
- основной показатель – низкая теплопроводность;
- простота монтажа;
- эксплуатационный ресурс;
- стоимость материала и установки;
- ремонтопригодность и возможность повторного использования;
- устойчивость к воздействию влаги, температуры, ультрафиолета и т.д.
Теплоизоляция труб для канализации может быть:
Пенопласт формованный
Пенопласт давно зарекомендовал себя как хороший утеплитель. Можно использовать листовой пенопласт, из которого нужно будет сформировать короб для укладки труб. Однако удобнее применять специализированный формованный пенопласт — утеплитель, который изготавливается под размер канализационных труб.
Этот тип утеплителя состоит из двух частей, плотно стыкующихся друг с другом. Две пенопластовые половинки утеплителя заранее прикладываются к трубам канализации, скрепляются между собой скобами или клеем. Также можно фиксировать детали строительным скотчем или хомутами.
Накладки для труб из пенопласта легко могут быть установлены самостоятельно, что делает этот вид теплоизоляции очень востребованным.
Преимущества формованного пенопластового утеплителя:
- легкость монтажа;
- влагостойкость;
- долговечность;
- низкая теплопроводность;
- биологическая устойчивость.
Пеноплекс формованный
Материал сходный с пенопластом, но более устойчивый к деформациям и имеющий больший срок службы. Монтаж также осуществляется до установки канализационных труб на место.
Пеноплекс выпускается в виде сегментов, легко скрепляющихся между собой. Его можно использовать для утепления не только как утеплитель для канализационных труб, но и как теплоизоляцию для колодцев.
Преимущества формованного пеноплекса:
- легкость монтажа;
- универсальность;
- прочность;
- влагостойкость;
- долговечность;
- низкая теплопроводность;
- биологическая устойчивость.
Минеральная вата
Минеральную вату разного состава применяли как внешний или подземный утеплитель для труб канализации и водопровода уже многие десятилетия назад. До сих пор минеральную вату успешно и широко используют в ЖКХ.
Минеральные ваты, применяемые для теплоизоляции, бывают следующих видов:
- Стекловата. Изготавливается из тонких стеклянных волокон. Самый распространенный утеплитель, так как самый дешевый. Хорошо удерживает тепло;
- Базальтовая вата. Изготавливается из горных пород. Обладает теми же теплоизоляционными свойствами, что и стекловата, но опережает ее в прочности. Может формоваться в изделия различных форм. Несколько дороже стекловаты;
- Шлаковата. Изготавливается из доменного шлака. Также дешева, что и стекловата. Как утеплитель даже несколько лучше базальтовой и стекловаты, но имеет существенный недостаток. Шлаковата хорошо впитывает влагу поэтому, если использовать ее для утепления канализации, то нужно позаботиться о хорошей гидроизоляции.
Рулонную минеральную вату монтируют на трубы канализации, обматывая их. Но это не слишком удобно. Этот метод теплоизоляции чаще применяют при отделке большого погонажа труб в городских коммуникациях, потому что такой материал наиболее дешев.
Для теплоизоляции канализации в частном доме лучше использовать формованные из базальтовой ваты и металлизированные кожухи для труб. Они удобно надеваются и надежно защищают канализацию от промерзания.
Преимущества минеральной ваты:
- низкая стоимость;
- универсальность;
- долговечность;
- большой диапазон рабочих температур;
- низкая теплопроводность;
- биологическая устойчивость.
Вспененный синтетический каучук
Материал, обладающий хорошими для утеплителя показателями теплопроводности. Выпускается в виде труб или листов. Хорошо защищает трубы от промерзания. Используется для водопровода и канализации. Хорош тем, что имеет очень широкий диапазон рабочих температур, близкий к показателям минеральной ваты, но значительно лучше ее внешне. Может быть окрашен в разные цвета. Чаще применяется для теплоизоляции водопровода внутри дома. Основным минусом является высокая стоимость.
Преимущества вспененного синтетического каучука:
- универсальность;
- долговечность;
- низкая теплопроводность;
- большой диапазон рабочих температур;
- биологическая устойчивость.
Вспененный полиэтилен
Для канализации и водопровода часто используют изделия из вспененного полиэтилена. Они выпускаются в виде труб различных диаметров. Для монтажа достаточно разрезать отверстие по длине трубы, надеть полиэтилен и заклеить стык строительным скотчем. Теплопроводность вспененного полиэтилена несколько выше, чем у пенопласта или пеноплекса, поэтому его используют чаще в более теплых зонах или для утепления труб в подвалах, где вероятность промерзания труб не так высока.
Преимущества вспененного полиэтилена:
- легкость монтажа;
- гибкость;
- влагостойкость;
- долговечность;
- биологическая устойчивость.
На основе вспененного полиэтилена изготавливают фольгированный изолон. Это рулонный материал, который часто используется как внутренняя и наружная теплоизоляция. Для канализационных труб его также применяют. Для монтажа изолон нарезают полосами и укутывают трубу по спирали фольгированным слоем наружу. Скрепляют хомутами или строительным скотчем.
Керамзит
Наиболее дешевый утеплитель для канализационных труб. Укладка трубы канализации осуществляется в траншею на подушку из керамзита. Стенки и основание траншеи предварительно выстилаются гидроизолирующим материалом. После укладки трубы траншея дозаполняется керамзитом и закапывается.
Утепление канализационных труб наружной канализации осуществляется благодаря тому, что керамзит содержит большой объем воздуха и хорошо удерживает температуру, достаточную для того, чтобы труба не промерзла.
Преимущества керамзита:
- низкая стоимость;
- возможность повторного использования;
- долговечность;
- экологичность
- низкая теплопроводность.
При желании любой домовладелец сможет узнать, как утеплить канализационную трубу в земле правильно, как выбрать подходящие материалы, какие параметры грунта нужно учесть и как самостоятельно выполнить эти работы.
Используемые источники:
- https://montagtrub.ru/uteplenie-kanalizatsionnyih-trub-naruzhnoy-kanalizatsii/
- https://proekt-sam.ru/proektsistem/uteplenie-kanalizacii.html
- http://moydomik.net/kommunik/kanalizaciya/436-uteplenie-kanalizacionnyh-trub.html
- https://teplota.guru/teploizolyatsiya/uteplenie-kanalizatsionnyh-trub.html
