Во многих промышленных отраслях — автомобильных, теплотехнических, машиностроительных и др., используется технология выведения газообразного вещества из рабочего пространства, которое снижает их работоспособность. Больше всего это касается системы отопления. В современных системах отопления в промышленных, общественных или жилых зданиях и сооружениях предусмотрено использование одного общего технологического элемента — крана Маевского. Принцип работы данного прибора заключен в устранении не желательного воздуха из рабочей области системы и обеспечении эффективной работы систем отопления.
Описание крана Маевского
В каком бы направлении мы не рассматривании клапан Маевского, он имеет соответствие со своим технологическим назначением и регламентом внутри отраслевого стандарта, и является краном для спускания воздуха СТД 7073В из промышленных или бытовых систем отопления.
Название кран Маевского используется только лишь в народе. По государственным стандартам его относят к запорным кранам и называют — игольчатый радиаторный воздушный клапан.
Одна из самых частых проблем, приводящая к нарушению работы отопительных систем, это скапливание воздуха. Образовавшаяся пробка не дает жидкости нормально циркулировать. В следствии чего радиатор с воздухом внутри снижает работоспособность всей системы.
Теплоноситель, который циркулирует в отопительном радиаторе, играет роль обеспечения тепла в холодный период. Но бывает такое, что батареи не прогреваются до конца. Это может происходить из-за того, что в радиаторе скапливается воздух, и он мешает горячей воде заполнить все пространство радиатора. Поэтому, этот воздух нужно как-то убрать от туда. Именно для этого и работает кран Маевского.
Устройство крана Маевского
Как спускать воздух из крана? Его работа основывается на принципе стравливания воздушной пробки в момент ослабления запорного клапана.
Клапан крана Маевского устроен также, как и обычный кран, т. е. открывается и закрывается герметическое соединение из газообразной или гидравлической среды с большим давление в среду с нормальными условиями. Исторический прототип современной конструкции клапана Маевского — это обыкновенный водопроводный кран с седельчатым типом.
Но при использовании обычного водопроводного крана происходила не контролируемая утечка воды из отопительной системы. Для этого нужна была особая конструкция крана, которая бы затрудняла или полностью исключала потерю жидкости из сети отопления. Эта проблема была решена с изобретение крана Маевского, который потерпел большое количество усовершенствований.
Кран Маевского изобрели более 80-ти лет назад. Это очень простое приспособление очень эффективное и надежное. Поэтому она актуально до сих пор.
Кран устанавливают в верхней части отопительных радиаторов. Он может иметь автоматический воздухоотводчик или управляться вручную.
Открывая вентиль на пол оборота, воздух из системы уходит и освобождает место теплоносителю. Это устройство используются для любых видов батарей, даже для старых образцов.
А откуда появляется воздух в системе отопления?
Возникновение воздушных пробок может быть по нескольким причинам:
- при монтаже отопительных систем;
- при ремонтных работах с удалением из системы жидкости;
- при установлении нового радиатора;
- в случае подсоса воздуха в систему в процессе эксплуатации;
- как следствие физического явления (вода выделяет пузырьки воздуха при каких-либо процессах коррозии);
Последнее часто происходит с алюминиевыми батареями в городских постройках.
Устройство и работа крана Маевского
Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.
Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность. Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.
Металлический корпус крана Маевского сверху отделан пластиковым кожухом, который делает кран современным.
Устройства крана могут быть различных модификаций, но принцип работы всегда одинаков.
Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.
На заметку: Ду — диаметр условного прохода.
Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.
Кран, в отдельных случаях, можно регулировать и без специального инструмента.
Вентиль поворачивается руками, что обеспечивает стравливание воздуха.
Разновидности
Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:
- Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
- Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
- Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.
Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.
При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:
- В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
- Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
- Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
- Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.
При выборе следует так же учитывать стойкость материала к коррозии. Множество производителей используют хромированную сталь для производства кранов, которая имеет маленький срок службы. Лучшим материалом для деталей будет латунь и нержавеющая сталь.
Как установить кран Маевского
Кран устанавливается на верхний части батареи с противоположной стороны поступления теплоносителя потому, что это место где накапливается воздух. Так же стоит иметь в виду тонкости различных систем.
На заметку: При вертикальной системе отопления краны следует устанавливать на батареях верхних этажей. Также, они должны быть установлены на все элементы отопления, подводящиеся к стояку ниже оси подключения. А при горизонтальной системе краны монтируют на все радиаторы без исключения.
В случае монтажа крана Маевского на батарею, стоящую на полу, его необходимо разместить в самой высокой точке радиатора. Регулировочный винт направлен вверх.
Как правило, в ванной комнате есть полотенцесушитель, который нагревается за счет циркулирующегося теплоносителя внутри. Здесь устанавливают кран Маевского для полотенцесушителя.
Отсутствие данного клапана в такой системе может привести к воздушным пробкам, которые останавливают циркуляцию как отопительного контура, так и контура горячего водоснабжения. Поэтому наличие данного крана на полотенцесушителях устранит данную проблему.
При монтаже крана Маевского для полотенцесушителя его нужно расположить строго вертикально, используя специальный тройник. Тройник позволит переместить рабочую вертикальную ось в горизонтальное положение. Это положение выполняет требования, прописанные инструкцией. А именно то, что отверстие для стравливания воздуха должно направляться в противоположном направлении от стенки и быть под уклоном вниз.
Сразу по окончании монтажных работ отопительной системы необходимо провести развоздушивание. Потому что в процессе работы воздух в любом случае попадает в радиаторы. Также данное мероприятие нужно проводить включая систему после летнего периода. Ведь воздух может скапливаться и из-за выделения водорода при коррозионных процессах металлического элемента. В радиаторах из алюминия без специального покрытия внутри постоянно наблюдается выделение этого элемента и происходит химическая реакция с теплоносителем.
Особенности эксплуатации
Разберем как же использовать кран Маевского в работе. Для начала поставить под радиатор какую-нибудь емкость и приготовить сухую тряпку. С использованием специального ключа или простой отверткой повернуть запорный винт. При этом поворачивать нужно против часовой стрелки и на половину оборота. Воздух начнет выходить, а затем пойдет вода. Нужно дождаться момента, когда жидкость будет течь не прерываясь. После этого винт закрутить.
Случай, когда воздух был удален, а радиатор остался холодным, свидетельствует о засорении системы.
Для того, что бы почистить засоренную батарею, нужно обратиться за помощью к сантехнику.
На заметку: Если система отопления с насосом, работающим по принципу принудительной циркуляции, то его будет нужно выключить минут за 10 до спускания воздушной пробки. В случае включенного насоса поток воды будет разносить воздух по системе и он не будет накапливаться в верхней части батареи.
Если произошёл засор отверстия крана Маевского, его можно попробовать самостоятельно почистить острым предметом. Также при долгом не использовании крана, регулировочный винт будет трудно вращаться из-за возможных коррозионных образований. При возникновении такой проблемы пользуются таким средством, как спрей-смазка WD-40. Оно очень быстро действует и помогает легко открутить винт.
Также в конце отопительного периода следует смазать винт. При этом не будет разрушения резьбы под воздействием теплоносителя.
Если возникла необходимость заменить кран Маевского нужно использовать два разводных ключа. Один ключ придерживает пробку радиатора, а второй выкручивает кран. Если это не соблюдать, то при выкручивании крана возможно ослабление пробки, что приведет к не герметичности.
Если следить за данным устройством, делать плановую диагностику и чистку, оно прослужит большое количество времени без каких-либо проблем.
Кран Маевского цена
Сейчас рынок сантехники представляет множество видов крана Маевскго. Есть отечественные и импортные производители, а также используется различный материал и комплектующие.
Имеется и металлические и пластиковые краны на любой вкус.
Цена будет зависеть от таких показателей, как:
- тип;
- материал;
- диаметр.
Стоимость крана начинается от тридцати рублей.
Применение крана Маевского для чугунных радиаторов
В чугунном радиаторе в пробке-заглушке нет посадочного отверстия под стандартный клапан. Есть умельцы, которые пытаются установить кран для выведения воздушной пробки просверлив и нарезав резьбу на чугунной заглушке. Но это конструкция может быть сорвана при таком явлении, как гидроудар при повышении давления. Выход из этой ситуации — установление автоматического воздухоотводчика, соответствующего размеру заглушки чугунного радиатора. А также им не страшен засор.
Если в теплоносителе имеются твердые частицы различного мусора, то непосредственно перед краном необходимо установление механического стандартного фильтра для отведения воды.
Кран Маевского в пневматических системах
Техническая особенность крана Маевского — это уникальность конструкции.
Его можно использовать не только для выведения воздуха, но также и жидкости. А именно жидкости из пневматической системы, в которой повышенное давление воздуха. Поступление сжатого воздуха от компрессора в систему, сопровождается большим количеством водяного пара. Специальные устройства вымораживания и различные фильтры отбирают излишнюю влагу. При длительной эксплуатации в трубах может накапливаться большое количество жидкости. Ее скопление происходит в нижней зоне пневматических проводов, а также разбрызгивается по всей системе. Вода не должна попадать на рабочее пневматическое устройство. Вот тут спасением оказывается кран Маевского. Только в данной ситуации его монтируют в нижнюю часть контура. Процесс стравливания начинается с избавления от воды и заканчивается выпуском воздуха. После чего кран закрывают и система вновь герметичная.
Вместе с теплоносителем в систему отопления попадает растворенный воздух. Накапливаясь в значительных количествах, кислород создает пробки, препятствующие нормальному обращению жидкости. Это снижает качество прогревания здания. Для ликвидации завоздушивания системы сконструирован кран Маевского. Принцип работы простой и понятный, поэтому устанавливается такое устройство повсеместно — будь то многоэтажное здание или скромный коттедж.
Назначение крана Маевского
Воздух легче воды, поэтому скапливается в пиковых точках системы обогрева помещений и радиаторах. Это происходит по нескольким причинам:
- трубы недостаточно быстро заполняются водой;
- подпитываемая система была частично пустой;
- в воде много растворенного кислорода.
Иногда скопление воздуха провоцирует особое устройство отопительной системы, когда на отдельных участках образуются петли из труб, развернутые вверх.
В 1931 году Госплан постановил, чтобы при низовой разводке на системы с целью удаления воздуха устанавливали обычные краны. Но через них жители домов не только устраняли воздушные пробки, но нередко сливали горячую воду, выполняющую в данном случае роль теплоносителя, и потом использовали ее для хозяйственных нужд — например, чтобы помыть полы. Это было недопустимо с позиции санитарии и технологии центрального отопления зданий. Поэтому на радиаторы начали устанавливать краны Маевского, которые значительно усложняли задачу по нецелевому применению теплоносителя.
Как устроен кран Маевского
Устройство в 1933 году разработал инженер из Ленинграда Чеслав Брониславович Маевский. Официально его называют радиаторным игольчатым воздушным клапаном.
По некоторым историческим данным, сначала появился кран минчанина С. А. Роева. Он состоял из двух частей, разделенных прокладкой. Устройства прошли испытания в 1932 году. Уже через год Маевский совершенствовал эту конструкцию, усовершенствовав герметизацию деталей. В более современной интерпретации инженер соединил детали способом «конус в конус».
Кран состоит из таких компонентов:
- корпус;
- конусный винт с головкой под ключ;
- поворотная часть;
- входной и выходной каналы для воздуха.
Воздухоотводное устройство приводит в движение запорный винт. Последний управляется отверткой или вручную, что зависит от конкретной модели. В современном исполнении на кран уже устанавливается специальный ключ, поэтому пользоваться устройством стало проще.
Преимущества установки крана Маевского:
- повышение коэффициента полезного действия отопительной сети;
- упрощение обслуживания радиаторов;
- доступная стоимость самого узла.
Но у такого крана, несмотря на перечисленные преимущества, есть и недостаток. Поскольку качество теплоносителя зачастую оставляет желать лучшего, то часто при процессе эксплуатации в кране возникают засоры.
В зависимости от исполнения, различают три вида крана:
- радиаторный — предназначен для отопительных приборов;
- традиционный — устанавливается повсеместно, оснащен наружной резьбой;

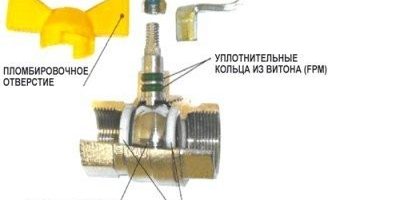

- комплектный — представляет собой шаровой кран с КМ.
По способу откручивания бывают такие устройства:
- под отвертку;
- под ключ четырех- или шестигранный;
- с ручкой, для которых не нужен инструмент.
Для изготовления используют также различные материалы и их сочетание. Бывают КМ:
- стальные;
- латунные;
- чугунные;
- из нержавеющей стали;
- пластиковые.
Чаще всего узел производят из латуни, устойчивой к коррозии, которая угрожает материалам из-за неблагоприятных условий эксплуатации. Часто недобросовестные продавцы выдают за латунь дешевый силумиан. Но этот материал ненадежный, изделия из него быстро выходят из строя.
Внимание! Дети любят играть с различными предметами. Поэтому в их комнате лучше установить кран, открывающийся с помощью отвертки. Если малыш самостоятельно откроет кран, то получит ожоги.
Автоматический КМ
Автоматические КМ удобны в частных домах с индивидуальным отоплением, поскольку устраняют воздушные пробки и регулируют давление самостоятельно. Внутри этого узла имеется камера, внутри оснащенная поплавком. Тот, в свою очередь, подсоединяется к игольчатому клапану, находящемуся в верхней части узла.
Когда воздушная прослойка превышает установленный лимит, клапан на некоторое время открывается, давая воздуху покинуть систему. Затем, за счет действия поплавка, он снова возвращается в начальную позицию, не допуская вытекания воды.
Главный плюс АКМ в том, что для отвода попавшего внутрь труб воздуха не надо подставлять емкость, поскольку вода не вытекает. Кран автоматически блокируется, как только уровень теплоносителя повышается. Однако стоят автоматические модели дороже механических.
Воздухоотводчики бывают:
- прямыми;
- угловыми;
- радиаторными.
Видео — Кран Маевского: что это такое и как работает
Где устанавливать устройство?
Приспособление устанавливают на наиболее высоких точках сети помещения. Однако помимо того учитывают схему монтажа теплосети.
Вертикальный способ подачи теплоносителя требует, чтобы КМ был оснащен каждый радиатор, расположенный на последнем этаже, где есть нижняя подающая при наличии обратной магистрали.
Воздушные клапаны также нужны всюду на приборах, у которых подводка полностью или частично находится ниже уровня верхней оси подключения. Тогда естественное устранение кислородной пробки затрудняется. При горизонтальном варианте схемы КМ положен на каждый отопительный радиатор.
Воздушные клапаны устанавливают и на участках, где есть изгибы трубопровода. Так, например, при резком изгибе трубы вверх с последующим спуском на коротком отрезке вниз образуется карман. На этом участке постоянно будет возникать завоздушивание. Кран здесь устанавливают на верхней точке участка.
Система «теплый пол» в большинстве случаев тоже требует установки этого оборудования. Спуск воздуха наиболее эффективен на коллекторной группе, которая возвышается над уровнем пола.
Системы «теплых полов» стремительно набирают популярность у владельцев частного загородного жилья и городских квартир. В специальной статье расскажем, можно ли подключить «теплый пол» от отопления.
Кранами Маевского оборудуют и сушилку для полотенец в ванной. Это необходимо, когда в системе регулярно возникает завоздушивание. Под клапан в полотенцесушителях, подключающихся снизу, производителем предусмотрено отверстие. При боковом подключении этот участок трубы незначительно дорабатывают. Тогда в подающую зону вживляют тройник с нужными параметрами резьбы. Устанавливают устройство, направляя выходное отверстие от стены.
Это важно! Если в трубах постоянно скапливается воздух, то при очередном ремонте стоит приобрести модели полотенчиков, которые уже оборудованы краном Маевского.
На что обратить внимание при покупке воздухоотводящего крана?
Отопительные системы подвержены гидроударам. Это происходит редко, но такая вероятность существует. Поэтому лучше выбирать модели с предохранительным клапаном, который чувствителен к перепадам давления. Когда показатель достигает критических отметок, клапан открывается, и вода уходит из отопительного контура.
Справка. Гидравлический удар — это перепады давления, которые вызываются резким изменением скорости движения теплоносителя. Такое явление приводит к образованию трещин, разрывов труб, радиаторов, вследствие чего теплоноситель вытекает из системы и затапливает помещения. Чаще всего повреждаются трубы из ПВХ.
Лучше выбирать изделия с прокладками из резины или силикона. Бывают еще и паронитовые прокладки, но они показали себя хуже. Дополнительно резьбу можно укрепить льняной паклей или фум-лентой.
При выборе крана учитывают место его размещения, конструкцию самой отопительной системы.
Универсальными являются ручные модели кранов. При их покупке необходимо учитывать расстояние от трубы, на которую устанавливается клапан, до стены. Дистанцию оставляют такой, чтобы можно было использовать инструмент, особенно если для этого потребуется отвертка, пассатижи.
Автоматы не очень подходят для централизованных систем отопления. Там чистота теплоносителя вызывает вопросы, поэтому узел часто забивается. Не очень годятся такие модели и для радиаторов из чугуна. В последнем случае лучше себя зарекомендовали ручные модели в латунном корпусе. Их можно использовать и в системах парового отопления.
Зато АКМ удобны в тесных помещениях и местах с затрудненным доступом. Их также применяют в системах «теплый пол», поскольку выявить формирование воздушной пробки сложно.
При покупке обращают внимание на параметры резьбы. Следует также выяснить тип посадочного гнезда на радиаторе. В продаже производители предлагают модели КМ, снабженные ручкой с боковым выпускным отверстием, которые бывают более удобны, чем расположенные традиционным способом.
Также при выборе узла учитывают такие характеристики:
- допустимое давление;
- рабочая температура.
Пошаговая инструкция по установке КМ в систему
На первом этапе проводят подготовительные работы. Установку желательно проводить в теплое время года, когда реально удалить из отопительной системы теплоноситель. Часто в старых радиаторах нет специального отверстия для КМ, поэтому его надо просверлить.
- На первом этапе отводят трубы.
- Снимают с крючков радиатор и полностью сливают воду.
- С противоположной от входа труб стороны, в верхней заглушке сверлят отверстие, диаметр которого соответствует приобретенному КМ.
- Внутри нарезают резьбу соответственно той, которая использована на КМ. При этом следует учитывать, что у крана резьба правая, следовательно, у пробки — левая. Другой вариант — заменяют сразу всю пробку.
- Затем устанавливают кран, как указывается в инструкции к устройству.
- Батарею возвращают на место.
- На последнем этапе подключают трубопровод.
Выпускное отверстие крана направляют слегка вниз. Это облегчает сбор воды, которая должна потечь из крана.
При установке устройства на отопительные трубы из пластика потребуется фитинг.
Внимание! Клапаны с ручным способом управления устанавливают обычно горизонтально, автоматический — вертикально. Правильность установки необходимо уточнить в инструкции.
Видео — Оснащение полотенцесушителя воздухоотводящим краном
Как выпускать воздух из отопительной системы?
Если теплоноситель приводится в движение циркуляционным насосом, его отключают. Между остановкой оборудования и началом стравливания воздуха должно пройти не меньше 15 минут. За это время кислород поднимется вверх.
Готовят емкость, которая понадобится для сбора воды. Отверткой, ключом или поворотом рукоятки откручивают кран, пока не раздастся характерное шипение — признак того, что воздух покидает систему. Однако просто дождаться прекращения шипения недостаточно. Надо, чтобы полилась вода. Это означает, что от пробки избавились. Струя должна быть ровной, течь без перерывов. Только после этого клапан закрывают.
Внимание! Иногда даже после многократного стравливания, все равно образуются воздушные пробки. Тогда причиной может стать пробой или недостаточная скрутка.
Особенности эксплуатации кранов
При правильном использовании приспособления вся отопительная система будет работать правильно, нежелательные последствия сведутся к минимуму.
Служат краны долгое время. Проблемной стороной эксплуатации является то, что они часто забиваются. Тогда проводится прочистка оборудования. Используют для этого иглу.
Проблемное место можно обнаружить самостоятельно в домашних условиях без привлечения специалиста. Метод достаточно простой, и потребуется лишь листок бумаги. Клапан оставляют открытым на выход воздуха. В руки берут лист бумаги, и на расстоянии 1 см проводят по всем местам, где есть соединения и вдоль труб, радиаторов. В зоне, где отсутствует герметизация, бумага прилипнет.
Этот участок внимательно осматривают и устанавливают причину подсоса воздуха. Затем проводят обслуживание системы, меняют вышедший из строя элемент.
Бывает, что воздухоотводы долгое время не задействовались. Тогда резьба крана может окислиться, в результате чего удалить воздух из труб отопления невозможно. Чтобы избавиться от ржавчины, используют смазку WD-40 или аналогичные продукты. Затем слегка простукивают поверхность и пробуют открыть клапан.
Можно ли обойтись без воздухоотводящих приспособлений?
Удается избавиться от пузырьков воздуха при подведении воды к верхней пробке батареи сверху. Однако при этом скорость движения теплоносителя не должна превышать 25 см/с. При более быстром обращении кран Маевского потребуется.
При подаче воды снизу иногда стояки продолжают за крайней батареей последнего этажа трубами, подсоединенными к общим воздухосборникам. Реализация данной модели требует больших материальных затрат из-за увеличения метража труб.
Разработаны устройства, которые могут заменить кран Маевского.
Таблица 1. Аналоги крана
Название устройства | Особенности |
---|---|
Водоразборные краны | Устройство по конструкции и применению значительно отличается от крана Маевского. Через водоразборные краны систему заполняют водой и опустошают. Начальный кран служит для подачи воды, конечный — для ее удаления из сети. |
Вертикальный отвод с пустым расширительным баком | Такое устройство устанавливают, когда не используется насос. Расширительные баки представляют собой емкость, которая предназначена для перетекания туда избытка воды, образующегося при расширении теплоносителя вследствие нагревания. Расширительные баки бывают открытыми и закрытыми. |
Справка. Краны Маевского стараются не устанавливать на ионные системы с замкнутой циркуляцией. Чтобы ускорить кругооборот теплоносителя, в него добавляют соляной раствор. При спуске воздуха на деталях узла будут оседать соли, поэтому срок службы сокращается.
Некоторые мастера с опытом в обслуживании систем отопления, и вовсе обходятся без воздухоотводов. Они устраняют образовавшиеся газовые пробки через резьбу верхнего присоединения. Однако проведение таких работ занимает некоторое время и требует освоения профессиональных навыков.
Нужен ли воздухоотводчик в системе отопления либо без него можно обойтись? Понять это можно, исследовав сеть. Если очевидно, что кислород собирается и не может выйти наружу, кран придется устанавливать.
Назначение и виды кранов Маевского
Нормальной циркуляции теплоносителя в системе может препятствовать воздух, скапливающийся в ее высших точках и в отопительных батареях. Ситуаций, из-за которых возникает воздушная пробка в системе отопления, всего две:
- медленное заполнение или подпитка частично опорожненной системы. В этот момент завоздушиваются верхние дальние углы радиаторов и вертикальные стояки;
- наличие большого количества растворенного кислорода в теплоносителе. Он путешествует по всей сети вместе с водой и постепенно скапливается в удобных для этого местах – верхних глухих участках батарей и труб;
Примечание. Лишний воздух в трубах отопления может собираться и на горизонтальных участках с П-образными компенсаторами или в других подобных случаях, когда из-за условий монтажа трубы образуют петли, повернутые кверху.
Чтобы избежать завоздушивания, наверху вертикальных стояков предусматриваются автоматические воздухоотводчики либо расширительный бак открытого типа. Для удаления воздуха из батарей или других каверзных мест применяется специальный ручной кран с игольчатым клапаном, изобретенный Ч. Б. Маевским еще в 30-х годах прошлого века. На данный момент изделие производится в следующих исполнениях:
- традиционном, с наружной резьбой для монтажа в различных местах;
- радиаторном, с колпачком из пластмассы, предназначенные только для работы с отопительными приборами;
- комплектные устройства — шаровой кран с краном Маевского.
Как работает кран Маевского
Конструкция крана чрезвычайно проста, а потому – надежна. Корпус изделия выполняется из латуни, как и рабочий винт для сброса воздуха. Чтобы обеспечить герметичность прибора при монтаже, снаружи него имеется уплотнительный элемент в виде кольца. Ниже на рисунке показано устройство крана Маевского в радиаторном исполнении:
1 – латунный корпус; 2 – рабочий винт с протоками; 3 – колпачок из нейлона; 4 – уплотняющее кольцо.
Винты кранов от различных производителей могут иметь как шлицы под отвертку, так и четырехгранную либо шестигранную головку под специальный ключ. Конец винта изготовлен в виде конуса, входящего в отверстие, сообщающееся с теплоносителем. Для прохода спускаемого воздуха в корпусе есть отверстие, чей диаметр равен, как правило, 2 мм. Ниже представлена схема, что позволит хорошо понять принцип работы крана Маевского:
При обычных условиях во время работы отопительной системы кран для спуска воздуха полностью герметичен. Когда же требуется развоздушить батарею, винт выкручивается отверткой или ключом на пару оборотов. При этом скопившийся воздух начинает проходить сквозь калиброванное отверстие и попадает в боковой канал, ведущий наружу. Выполняя данную операцию, следует помнить, что сначала воздух выходит с характерным звуком, а потом еще некоторое время – вместе с теплоносителем. Поэтому прежде чем пользоваться краном Маевского, надо подготовить небольшую емкость для слива воды.
Клапан в традиционном исполнении, а также в комплекте с шаровым краном функционирует по такому же принципу. Разница меж ними заключается в том, что традиционный клапан врезается в тех местах, где этого требует схема, а не только в отопительные приборы. Хотя обычный кран Маевского для чугунных радиаторов тоже подойдет, нужно только его правильно установить. Воздуховыпускатель в комплекте с обычным запорным краном изготавливается для удобства, чтобы в нужных местах не приходилось монтировать эти 2 элемента по отдельности.
Технические характеристики
Ассортимент предлагаемых на рынке изделий невелик. Причина этому проста: прибор исполняет лишь одну функцию, не требующую создания множества типоразмеров кранов для разных трубопроводов. По сей день достаточно только двух — ½’’ и ¾’’, в них диаметр крана (по резьбе) составляет соответственно 15 и 20 мм. Разновидности изделий по своему назначению мы перечислили выше, так же как и тот факт, что головки винта могут предлагаться в разном исполнении – под отвертку и различные ключи.
Примечание. Иногда пользоваться краном Маевского можно и вручную, без инструмента. Некоторые модели воздухосбрасывателей для монтажа в батареях отопления выпускаются с винтом, вращающимся пластмассовой рукояткой. Но не стоит торопиться их покупать, особенно в частный дом, где есть маленькие дети. Ребенок, случайно открутив вентиль, может получить ожоги от горячей воды.
Радиаторный вентиль Маевского рассчитан на рабочее давление теплоносителя до 10 Бар (1 МПа). Такого вполне достаточно для установки в радиаторы трехэтажного частного дома. В том случае, если расчетное давление в системе выше, то ставится традиционный кран с пределом 16 Бар (маркировка РУ16). Все изделия нормально функционируют при температуре теплоносителя до 120 ºС.
Ввиду простоты конструкции клапана Маевского срок его службы определяется лишь качеством применяемого материала – латуни. Изделие из хорошего материала спокойно служит 30 лет и более. В то же время устройства, сделанные кустарным способом, могут начать быстро протекать или сразу же треснуть при монтаже. Также устройство нормально действует в условиях, когда в качестве теплоносителя в системе используется незамерзающая жидкость вместо воды.
Установка крана
Изучив технические характеристики крана Маевского и сопоставив их с параметрами отопительной сети, можно приступать к установке. Но какое количество изделий надо купить и куда их ставить? Здесь есть несколько рекомендаций:
- в отопительных приборах при заполнении сети воздух скапливается всегда. Отсюда и рекомендация – ставить воздухоотводчики на каждую батарею;
- П-образные компенсаторы и байпасы, обращенные петлей вверх, также могут накапливать воздух. Здесь более подходящим вариантом будет клапан Маевского, встроенный в шаровой кран;
- иногда в технических помещениях ставят самодельные регистры или змеевики, сваренные из стальных труб. Тут воздухосбрасыватель тоже нужен;
- прочие элементы системы, размещенные в самых высоких точках.
Для справки. Почти все современные отопительные приборы продаются с установочными комплектами, в которые входят и краны Маевского.
Следует отметить, что в наивысших точках вертикальных стояков, около котла и в коллекторных распределителях теплых полов необходимо устанавливать автоматические воздухоотводные клапана. Данные устройства удаляют воздушную смесь из системы без вмешательства человека, в автоматическом режиме. Их применение обусловлено тем, что в некоторых местах постоянно присутствует опасность образования воздушных пробок и устранять их вручную затруднительно.
Такие воздухосбрасыватели также получили название «автоматический кран Маевского», так как выполняют ту же функцию, хотя конструктивно отличаются от ручных устройств, описанных выше. Изделие состоит из корпуса, внутри которого находится поплавок. Последний механически связан с игольчатым клапаном посредством рычага. Камера, где расположен поплавок, имеет вертикальную ориентацию в пространстве, а отверстие для теплоносителя находится в ее дне.
В нормальном режиме камера заполняется водой, а принцип работы автоматического крана заключается в том, чтобы реагировать на понижение ее уровня. Когда вода уходит, вытесняемая воздухом, поплавок опускается и рычагом открывает игольчатый клапан. Воздушная смесь покидает камеру под давлением теплоносителя, его уровень снова поднимается, а клапан – закрывается.
В действительности установить кран Маевского или автоматический воздухоотводчик довольно просто. Когда система смонтирована из полимерных труб, то для врезки прибора надо поставить один дополнительный фитинг и вкрутить в него кран. Несколько сложнее это сделать со стальными трубами, здесь понадобится слесарный инструмент, а возможно, и сварочный аппарат. Всего же проще поставить устройство для выпуска воздуха из радиаторов, для этого всего лишь нужно вкрутить его в верхнюю пробку, перекрывающую горизонтальный канал последней секции. При этом кран располагают со стороны, противоположной подключению радиатора к подающему трубопроводу.
Заключение
В том, что работа крана Маевского крайне важна и необходима для любой водяной схемы обогрева, не может быть никаких сомнений. Кислород, растворенный в воде, пагубно влияет на долговечность котла, а воздушные пробки в сети способствуют перегреву и недогреву разных участков труб и батарей. Устройства для удаления воздуха избавляют нас от многих проблем за совсем небольшую цену.
Кран или смеситель — приспособление небольшое, но исключительно необходимое в любом доме. Дизайнеры разрабатывают все новые и новые варианты оформления кранов, а вот внутренняя конструкция этих изделий не слишком разнообразна. Изучив устройство водопроводного крана, проще выбрать подходящую модель смесителя. Можно даже самостоятельно установить кран или произвести необходимый ремонт.
Виды и типы водопроводных кранов
Еще недавно потребитель мог выбирать, главным образом, из двух вариантов кранов: вентильную конструкцию с одним или двумя рычагами. Шаровый же кран очень простой конструкции использовался в основном в отопительных системах. Сегодня на прилавках магазинов сантехники можно найти и более современные изделия. По видам краны можно разделить на:
- одновентильные;
- двухвентильные;
- однорычажные;
- снабженные термостатом;
- сенсорные.
Сразу же следует понять разницу между понятиями «кран» и «смеситель». Все устройства, которые позволяют регулировать поток воды в трубопроводе и полностью останавливать его, обычно называют кранами. А смесителями считаются устройства, к которым подведено две трубы: с горячей и холодной водой. Механизм смесителей позволяет регулировать не только поток воды, но и ее температуру.
Каким бы ни был тип крана или смесителя, у каждого из них есть такие элементы, как:
- корпус, в котором расположен механизм управления потоком воды;
- излив, в просторечии — носик, через который поступает вода;
- управляющий механизмом рычаг или рычаги (вентили);
- собственно запирающий механизм, расположенный в корпусе.
Форма и цвет смесителя, конструкция излива во многом зависят от дизайнерских ухищрений производителя. Нередко носик излива снабжают аэратором или рассекателем: специальной сеточкой, которая распределяет поток воды более равномерно. Главное отличие кранов и смесителей разного вида состоит в устройстве запирающего механизма и рычагов.
Как устроены вентильные краны?
Кран с одним вентилем
Старые добрые вентильные краны отличаются простой конструкцией и довольно высокой надежностью. Модели с одним вентилем используют для кранов только с холодной или горячей водой. В медном или латунном корпусе устройства заключен запирающий механизм в виде кран-буксы: червячной или керамической. В первом варианте используется принцип возвратно-поступательного движения. Вентиль управляет червячным штоком, который прижимает к специальному «седлу» резиновую или кожаную прокладку. Износ прокладки — самая частая причина поломок вентильных кранов. Чтобы вода перестала просачиваться из-под прохудившейся прокладки, нужно просто заменить ее новой.
Керамическая кран-букса состоит из двух пластин с просветом. Одна из пластин зафиксирована неподвижно, а вторую вращают с помощью вентиля. В обоих пластинах имеются просветы, когда их положение совпадает, вода поступает в излив. Поскольку керамика исключительно устойчива к износу, такой механизм ломается крайне редко. Вентильные краны с керамической кран-буксой дороже червячных моделей, но при этом они гораздо надежнее.
Одновентильные краны используют только для управления потоком холодной или горячей воды. Рекомендуется приобретать более долговечные модели с керамической кран-буксой
Излив такого крана иногда отливают как одно целое с корпусом. В этом случае носик крана будет неподвижным. Гораздо удобнее и популярнее модели вентильных кранов с изливом в виде трубки. Носик вставляется в корпус изделия вертикально и удерживается в специальных пазах с помощью двух пластиковых колец-шарниров. Такая конструкция позволяет поворачивать излив в горизонтальной плоскости, устанавливая его в подходящем для использования положении.
Обратите внимание! Выбирая между стальной и латунной моделью, следует отдать предпочтение последней, поскольку латунь значительно лучше переносит коррозию.
Двухвентильный смеситель
Разумеется, в доме с горячим водоснабжением имеет смысл использовать смеситель. Для двухвентильных устройств используют практически такие же кран-буксы, как и для кранов с одним вентилем. Через один запирающий механизм в смеситель поступает холодная вода, а через другой — горячая. При управлении кран-буксами используются соответствующие вентили.
Для ремонта двухвентильного смесителя также нередко приходится менять изношенные прокладки. Однако иногда имеет смысл полностью заменить весь механизм кран-буксы, которая стоит относительно недорого. Порядок этого типа ремонтных работ подробно представлен в следующем видеоматериале:
<param><>
Такая модель прекрасно подойдет для кухонной мойки или умывальника. В ванных комнатах также устанавливают смесители с дополнительным отверстием для душевого шланга. Конструкция дополнена переключателем, направляющим поток воды с излива на шланг и обратно. Двухвентильные смесители используются в сантехнике много лет и по-прежнему успешно конкурируют с более новыми вариантами кранов.
Конструкция шаровых смесителей
Шаровые смесители в сантехнике используются относительно недавно. Они быстро завоевали популярность благодаря исключительному удобству в эксплуатации в сравнении с вентильными устройствами. Подробно устройство водопроводного шарового крана отражено на схеме:
Центральный элемент в устройстве шарового водопроводного крана — картридж, который можно вращать как влево-вправо, так и вверх-вниз
Внутри корпуса размещен шарообразный картридж, в котором имеются три отверстия. Через два из них в полость картриджа поступает холодная и горячая вода, а через третье уже смешанный и доведенный до необходимой температуры поток подается на излив.
Для управления движением картриджа используется только один рычаг. Движением влево-вправо регулируется количество холодной и горячей воды, поступающей в смеситель, т. е. ее температура. Чтобы увеличить или уменьшить напор воды, необходимо двигать рычаг в направлении вверх-вниз. Таким образом можно отрегулировать температуру и напор потока воды всего парой движений.
Обратите внимание, что из-за высокой популярности шаровых смесителей на рынке появилось множество подделок низкого качества. Толщина металла корпуса такого устройства должна быть не менее 2 мм. Отличить хороший кран можно по весу: качественная модель тяжелее.
Следует отметить, что отремонтировать шаровый смеситель в домашних условиях вполне возможно. Для этого устройство разбирают и полностью заменяют керамический картридж на новый. Разумеется, стоимость такого ремонта значительно выше, чем замена обычной прокладки вентильного механизма. Картриджи различных моделей могут отличаться, поэтому при ремонте рекомендуется:
- разобрать испорченный смеситель;
- вынуть неисправный картридж;
- отнести его в магазин сантехники;
- приобрести идентичное устройство;
- завершить ремонт.
Вынимая картридж, нужно запомнить его расположение, чтобы установить новый элемент правильно.
Простейшая модель шарового крана используется довольно давно. Это несложный механизм, который позволяет просто перекрывать поток воды. Чаще всего такие устройства применяются в трубопроводах, например, в отопительных системах. Устройство крана этого типа представлено на схеме ниже:
Такой простой и надежный шаровый кран используется не для регулирования температуры или напора воды, а только для открывания-закрывания потока
Чтобы перекрыть поток воды, достаточно повернуть ручку на 90 градусов. Эта простая конструкция используется обычно не слишком интенсивно, поэтому ломается крайне редко.
Особенности устройства смесителей с термостатом
Современные технологии позволяют сделать пользование смесителем более простым и удобным. Постепенно набирают популярность устройства, снабженные термостатом. От обычного смесителя их отличает наличие термоэлемента, который управляет потоком горячей и холодной воды, чтобы довести поток до заданной температуры. Снаружи монтируется ручка, с помощью которой выставляются температурные показатели. Еще одним рычагом регулируется напор воды, поступающей из излива.
Водопроводные смесители с термодатчиком очень удобны в эксплуатации. С помощью вентиля регулируется только напор потока воды, а значение температуры можно задать заранее
Подробнее про этот тип смесителей читайте в статье: Смеситель с термостатом: устройство и принцип работы + пример самостоятельного монтажа.
Бесконтактные краны и смесители
Краны с сенсорным управлением все чаще устанавливают в санузлах крупных учреждений. Устройство оборудовано фотоэлементом, который срабатывает, когда к крану просто подносят руки. Как только посетитель убирает руки, фотоэлемент отключает поток воды. Это очень гигиеничное и экономное решение, поскольку посетители не контактируют с устройством, а вода перекрывается, как только в ней отпадает потребность.
Бесконтактные или сенсорные водопроводные краны позволяют существенно экономить расход воды. Они особенно популярны в учреждениях с большим количеством посетителей
Для регулирования температуры и напора воды обычно используется специальный шток, расположенный на корпусе крана. Существует и вариант, когда исходная температура задается на пульте управления водонагревателя или с помощью термодатчика в корпусе устройства. В этом случае смеситель комплектуется блоком электронного управления.
Используемые источники:
- https://iseptick.ru/truby-i-fitingi/krany-i-fitingi/princip-raboti-krana-maevskogo.html
- https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/kran-maevskogo-princip-raboty.html
- https://cotlix.com/chto-takoe-kran-maevskogo
- https://aqua-rmnt.com/santehnika/kran/ustrojstvo-vodoprovodnogo-krana.html
