Дрова и уголь остаются во многих регионах наиболее доступными видами топлива, с помощью которых отапливаются частные коттеджи. Однако печной обогрев выбирают не только из-за дешевизны и общедоступности энергоносителя, но и из-за низкой цены его обустройства.
При этом помимо множества плюсов печь с водяным контуром для отопления дома имеет и массу минусов. Далеко не всегда такой вариант бывает оптимальным. Давайте попробуем разобраться в нюансах такой системы отопления.
Особенности обогрева на базе печки
Печное отопление – норма для российских деревень, надежность и практичность которого проверенна веками. И сегодня во многих деревенских домах стоят печи с плитой для готовки пищи и подом для выпечки хлеба.
Одни из них оборудуются водяным контуром отопительной системы, а другие нет. Но выкидывать их и менять на современные котлы хозяева сельского жилья не спешат. Более безотказного и беспроблемного способа обогрева еще не придумали.
Без контура с водой по дому дровяная печь способна прогреть лишь небольшое пространство вокруг себя. Для отопления одной-двух комнат такой вариант приемлем, но для большого коттеджа уже нет
В качестве топлива в подобных деревенских печах сжигают:
- уголь;
- торф;
- дрова;
- брикеты (евродрова).
Принципиальной разницы между этим типами топлива с точки зрения устройства печки внутри и разводки системы водяного отопления по частному дому нет. Одни из них дают больше жара, а другие прогорают дольше. Но конструкция топки и схема разводки труб с теплоносителем по комнатам во всех случаях одинаковы.
Делая выбор в пользу печного обогрева, не стоит забывать о противопожарных нормах устройства кирпичных печей – только их неукоснительное соблюдение позволит свести риск возникновения пожара к минимуму
Среди достоинств печного отопления числятся:
- отсутствие зависимости от наличия в сети электроэнергии;
- сравнительно низкая стоимость устройства отопительной системы;
- дешевизна твердого топлива и возможность использования разных его видов;
- предельная простота эксплуатации;
- длительная отдача тепла (для кирпичных конструкций);
- универсальность – подходит одновременно для обогрева и готовки еды.
Если частный дом невозможно подключить к магистральному газу, то дровяная печь будет наилучшим выбором для его отопления.
Единственное исключение – когда уголь или дрова недоступны в конкретной местности. Но такой вариант в России является скорее исключением, нежели нормой.
Два главных недостатка печей с водяным контуром – невозможность автоматизации работы и проблематичность регулировки теплоотдачи в отдельных комнатах
Также из недостатков печного отопления следует упомянуть:
- долгий прогрев системы до начала теплоотдачи;
- потеря массы полезного пространства в доме из-за массивности печи;
- большой вес печной конструкции из кирпича;
- низкий КПД из-за ухода значительного объема тепла в трубу;
- высокая пожароопасность при неправильной эксплуатации.
Кирпичная отопительно-варочная печь для частного дома с водяным отоплением в зависимости от конструкции и количества рядов может весить от 1,5 до 10 тонн. Плюс сюда добавляется вес трубы.
Фундамент для такой массы требуется мощный и дорогой по затратам, что также можно назвать минусом рассматриваемых отопительных систем.
Устройство печного водяного отопления
Печь для рассматриваемой системы обогрева в идеале необходимо рассчитывать и строить одновременно с домом. Если жилое строение уже возведено, то поставить в нем печную конструкцию из кирпича будет сложно. А зачастую это и вовсе оказывается невозможно из-за необходимости делать прочный фундамент и перестраивать стропильную систему.
Печь для водяного обогрева в частном доме может быть выполнена не только из кирпича, но и из стали в виде буржуйки с теплообменными трубами вокруг топки для нагрева теплоносителя
Водяное отопление на основе печи состоит из:
- непосредственно печки (металлической либо кирпичной);
- теплообменника внутри или вокруг печной топки, а также в форме змеевика вокруг дымохода;
- разнесенного по дому контура с теплоносителем и расширительным бачком на чердаке.
Также в отдельных случаях эта отопительная система дополняется циркуляционным насосом и гидроаккумулятором. Однако такой расширенный вариант применяется крайне редко, так как требует бесперебойного электропитания и приводит к удорожанию всей схемы.
А основной плюс водяного печного отопления – дешевизна устройства. Дополнять его дорогостоящими и склонными к поломке элементами не стоит.
Схема циркуляции воды в контуре
Система водяного отопления в домах выстраивается с естественной (гравитационной) либо принудительной циркуляцией теплоносителя. Если она делается на базе дровяной печки, то лучше всего предпочтение отдать первому варианту.
Схема разводки с естественной циркуляции воды более дешева по сравнению с принудительным аналогом, а также в отличие от него не требует электроснабжения
Водяное печное отопление рекомендуется обустраивать только в одноэтажных домах площадью до 150 м2. В этом случае его можно сделать гравитационным без дополнительных насосов.
Если необходимо обогреть коттедж в пару и более этажей, то лучше осуществлять это на базе более мощного котла. Печь для таких строений придется сооружать просто огромную, что дорого в реализации. Да и объемы топлива придется в нее закладывать каждый раз немалые. А делать так крайне не рекомендуется из-за увеличения рисков возникновения пожаров.
Классическая система печного отопления с естественной циркуляцией воды состоит из:
- теплообменника в составе печки;
- контура из металлического трубопровода;
- радиаторов (обычно заменяются толстыми трубами в комнатах);
- расширительного бачка.
Если водяной обогрев в загородном доме решено делать своими руками, то лучше его проектировать именно по этой схеме. Монтаж и расчет такого варианта выполнить проще, чем с принудительным движением воды.
Система с циркуляционным насосом больше подходит для котлов, на базе печки она теряет свою повышенную эффективность по теплоотдаче
Если бойлер автоматизирован и воду греет постоянно по мере необходимости, то дровяная печь протапливается раз или два в сутки. Именно в эти моменты теплоноситель в печной топке и нагревается, чтобы отдать тепло в помещениях. После гонять его насосом по трубам контура бессмысленно. Воду все равно ничто в холодной топке не будет подогревать.
Делая выбор в пользу печи на дровах или угле, хозяева частных домов обычно рассчитывают получить автономную систему обогрева. Если поставить в нее насосное оборудование, требующее для работы питание из электросети, то об автономности говорить будет сложно.
Печь – кирпичная или металлическая
Печь из кирпича дольше нагревается, но и дольше отдает тепло пространству вокруг себя. Аналог из стали наоборот быстро греется и также быстро после прогорания топлива остывает. Частично эта проблема решается за счет наличия в водяном контуре больших объемов теплоносителя.
Однако чем больше воды приходится хранить в системе, тем дороже она выходит по материалам.
Металлическую буржуйку с водяным змеевиком для отопительного контура в частных домах разрешается ставить прямо на деревянный пол без обустройства специального фундамента
Печь из стали под водяное отопление мощностью 5–15 кВт – без топлива и воды это конструкция весом 100–300 кг. Такую буржуйку без опаски можно поставить на усиленные лаги. Печные фундаменты требуется заливать, когда печка весит более 700–800 кг. Вот если она кирпичная, то без бетонных работ тогда точно не обойтись.
В сравнении с металлической, печь из кирпича весит больше, стоит дороже и сложнее в монтаже. Однако у нее выше КПД и меньше риски заморозки контура с порывом труб из-за образования внутри льда. Если все решено делать капитально для себя и постоянного проживания, то выбор рекомендуется останавливать на кирпичном варианте.
Трубы – нержавейка или металлопластик
Если система отопления строится на базе водогрейного котла, то обвязку его разрешается делать не только стальными трубами, но и металлопластиковыми и полипропиленовыми. Однако если воду будет греть дровяная печь, то контур с теплоносителем от нее стоит создавать только из нержавейки.
При большой закладке дров вода в змеевике печной топки может быстро разогреться до 100 градусов и закипеть, подобные температуры долгое время способна выдержать лишь сталь
Металлопластик рассчитан на работу с теплоносителем, разогретым до 90–95 °С. Кратковременно он способен перенести и нагрев до 110–120 °С. При этом автоматика котлов и бойлеров изначально не допускает прогрев воды до таких градусов. Для теплых полов она нагревается до 30–45 °С, а для батарей до 60–65 °С.
Однако в случае с дровяной печкой температуры под сотню – не просто возможны, а далеко нередки. Рисковать и играть в русскую рулетку, делая обвязку этой печи с помощью металлопластиковых труб, не рекомендуется. Лучше всего предпочтение отдать более надежной нержавеющей стали.
Вдобавок выходящие из топки от змеевика патрубки для подсоединения труб контура точно будут нагреваться до сильно высоких температур. От открытого огня их отделяет менее полуметра. Подсоединять к ним любые пластиковые трубы опасно из-за риска расплавления последних.
Теплоотдача – радиаторы или регистр
Подача тепла из печки в контур отопления осуществляется порциями по несколько часов, пока в топке горят дрова или уголь. Если воды в отопительной системе мало, то дом быстро будет выстывать. Поэтому в деревнях подобный обогрев обычно и делается из толстых стальных труб, а не на основе более привычных горожанам радиаторов. Отопительный регистр для дровяных печей подходит просто идеально.
Классическая схема водяного печного отопления с естественной циркуляцией предполагает прямой контакт воды с атмосферой через расширительный бак, но обычным батареям воздух в теплоносителе противопоказан
Проложенная по дому труба диаметром 80–120 мм из нержавейки – это отопительный регистр, состоящий из подачи от печи и обратки к ней. В дальней от топки комнате эти линии соединяются воедино, а в остальных помещениях укладываются в виде двух трубопроводов вдоль внешних стен.
Выглядит регистр не столь эстетично, как радиатор. Зато первый вариант сильно дешевле и проще в самостоятельном изготовлении, нежели второй. Для его реализации надо лишь иметь опыт обращения со сварочным аппаратом.
Площадь теплоотдачи для подобного контура рассчитывается умножением числа ПИ на диаметр и длину трубы. Плюс в расчетах надо учесть тепловой напор в подаче и обратке, а также расстояние между трубопроводами по вертикали.
Однако, зачастую, подобные вычисления не производятся, а берется труба диаметром 80–100 мм и прокладывается по периметру всего жилого здания с закольцовыванием в дальней комнате. При этом регулировка теплоотдачи производится «на глаз» и опытным путем в результате накладывания того или иного объема топлива в топку.
Не зря контуры из регистров вкупе с водяными печами так распространены. Их не нужно даже рассчитывать, достаточно взять подходящую трубу и сварить сваркой.
Подбираем теплообменник для топки
Теплообменник в печку можно сделать из меди, стали либо чугуна. Медный вариант сразу лучше исключить из-за высокой цены. Самостоятельно спаять такое устройство крайне проблематично.
Устанавливать внутрь топки чугунные батареи следует с осторожностью – из-за температурного шока отдельные их секции могут отсоединиться от соседних элементов
Чугун по техническим параметрам выигрывает у стали. Однако выполнить своими руками из него теплообменник для дровяной печки представляется проблематичным. Можно лишь взять для этого старую батарею. Но здесь надо учесть, что уплотнитель между ее секциями будет выгорать в топке. А это прямой путь к потере герметичности и выходу воды в топочную камеру.
Если теплообменник решено делать из чугунной батареи, то лучше всего брать для этого модели МС-110-300 или МС-90-300. Они небольшие и спокойно разместятся в топке. Площадь поверхности нагрева у них на каждое ребро будет порядка 0,14–0,16 м2.
Исходя из этих цифр, можно прикинуть – сколько потребуется секций для конкретного контура. На каждый 10 квадратов площади дома нужно 1 кВт, что будет приблизительно равно 0,1 м2 площади нагрева теплообменника из чугуна.
Ребра чугунного радиатора обычно соединяются с применением прокладок из теплостойкой резины. В печной топке такой резиновый уплотнитель сгорит, его нужно менять на асбестовый шнур
Еще один момент использования чугунной батареи в качестве теплообменника – это проблематичность ее чистки от сажи изнутри топки. Время от времени топочную камеру необходимо чистить, а рельефные ребра «чугунки» будут этому сильно мешать.
Наиболее оптимальный вариант теплообменника – стальной в виде:
- змеевика из нескольких трубок;
- рубашки из листовой стали.
Делают их из низкоуглеродистой стали Ст10…Ст20 с толщиной 4–5 мм. Если брать трубки, то диаметром 30–50 мм.
Сделать стальной теплообменник проще всего из листовой стали – однако у него в теплообмене будет участвовать лишь поверхность, обращенная внутрь топки к огню
Трубчатый вариант в плане теплообмена более эффективен, но он и более трудоемок в изготовлении.
Для расчета теплообменника следует воспользоваться формулой:
Qy=K*(Tcp-Tk)
где:
- K – коэффициент теплопередачи материала (для низкоуглеродистых сталей берется 15–20, а для серого чугуна – 50);
- Tcp – средняя температура нагревающей среды в топке (Tmax+Tmin)/2;
- Tk – средняя температура теплоносителя (Tподачи+Tобратки)/2.
Если в печке будут сжигаться дрова, то Tcp=(700+300)/2=500 °С и Tk=(80+60)/2=70 °С. В итоге Qy=15*(500-70)=6450 ккал/час. То есть на квадратный метр обращенной к огню поверхности теплообменника выйдет приблизительно 7,5 кВт/час.
Для угля расчеты следующие – Tcp=(1000+600)/2=800 °С и Tk=70 °С. Qy=15*(800-70)=10 950 ккал/час=12 734 Вт/час. Квадратный метр поверхности теплообменника даст около 12,7 кВт/час.
Далее делим необходимую для обогрева конкретного дома мощность на вычисленную цифру, в зависимости от планов по использованию того или иного типа топлива.
Например, для коттеджа в 150 м2 нужно около 15 кВт. Если он отапливаться будет дровами, то потребуется теплообменник с площадью теплообмена в 15/7,5=2 м2. Это та поверхность, что обращена к пламени и нагревается.
Если выбран трубчатый змеевик, то его длина рассчитывается по формуле:
S=2*3,14*D*L
где:
S – расчетная площадь;
D – диаметр трубок;
L – нужная длина.
Параметры рубашки из стального листа вычислить еще проще, она обычно представляет собой два прямоугольника по бокам топочной камеры.
Выбор самого оптимального варианта
В уже построенном доме массивную кирпичную печь поставить будет сложно. Водяное отопление в этом случае лучше всего организовывать на базе металлической буржуйки, которую разрешается ставить на усиленный деревянный пол без заливки фундамента.
Однако если есть возможность сделать фундаментную основу как положено, то предпочтение стоит отдавать более надежной печной конструкции из кирпича.
Водяной контур по дому для дровяной печи лучше всего делать из толстых стальных труб и с естественной циркуляцией теплоносителя
Установка в рассматриваемый отопительный контур циркуляционного насоса и/или гидроаккумулятора – это пустая трата денег и ноль дополнительной пользы. Они лишь усложнят монтаж системы. А при отключении света эти устройства и вовсе создадут проблемы. Тогда как вариант обогрева без них при проблемах в электросети продолжит спокойно отапливать дом.
Выводы и полезное видео по теме
Выбор формы теплообменника в дровяную печку:
Обзор кирпичной печи для водяного отопления в коттедже:
Устройство отопительно-варочной печки из кирпича с разбором порядовки конструкции:
Назвать водяное отопление на основе дровяной печи идеальным и высокоэффективным сложно. Но этот вариант обогрева частных домом самый надежный, а также дешевый и простой в реализации. Только дополнять такой контур циркуляционным насосом и автоматикой не надо. Они работают от электросети и делают всю системы неавтономной, нивелируя ее один из основных плюсов.
Печи являются традиционными конструкциями для полноценного, равномерного и качественного обогрева строений. Однако нередко устанавливаются они для таких домов, которые обладают большими размерами и несколькими комнатами, расположенными достаточно далеко друг от друга. В этом случае одна печь не сможет обеспечить равномерный обогрев каждого помещения за счет недостаточной мощности. В этой ситуации самым оптимальным решением считается змеевик, который по-другому называется теплообменником. Он подключается к обогревательному прибору, после чего проводится по всем помещениям самого строения, в результате обеспечивает их оптимальный и равномерный обогрев.
Выбор материала для предстоящей работы
Змеевик обычно создается с применение трубы, обладающей подходящей длиной и диаметром. Во время выбора следует учитывать, что все параметры данного элемента будут непосредственно сказываться на качестве отопления в доме, а также на его эффективности. Поэтому материал, из которого будет сформирован теплообменник, должен обладать хорошим показателем теплопроводности.
Наиболее популярными видами труб для этих целей являются:
- изделия из меди, теплопроводность которых равна 380;
- трубы из стали с теплопроводностью, равной 50;
- элементы из металлопластика, теплопроводность которых приравнивается к 0,3.
Чаще всего используются медные трубы, из которых получается качественный и обладающий всеми необходимыми элементами змеевик. Материал является пластичным, поэтому при необходимости ему можно придать совершенно любую форму и конфигурацию, для чего используется процесс гибки. Он считается достаточно простым, поэтому реализовать все этапы легко своими руками. Также трубы из меди отличаются тем, что к ним просто подсоединяются различные фитинги.
Однако нередко для полноценного отопления в каждом помещении дома владельцы предпочитают для подсоединения к печи использовать подручные элементы, которые уже служили ранее для других целей. Для этого могут применяться старые радиаторы отопления или проточные водонагреватели, однако работать с этими предметами достаточно тяжело, кроме того, они не будут обеспечивать идеального результата обогрева.
Конструктивные элементы оборудования
Как правило, для создания полноценного отопления дома используется целостная система. Она состоит, в первую очередь, из металлического бака, обладающего достаточно существенной емкостью. К нему подключаются специальные патрубки. Этот элемент никаким образом не контактирует с открытым огнем. С помощью печного оборудования производится обогрев воды, после чего она поступает по змеевику в отдельные комнаты строения. В этом случае может обеспечиваться равномерный и качественный обогрев всего дома. Здесь важно правильно подсоединить оборудование к печи, причем сам прибор может подключаться снаружи или внутри печи.
Читайте также: Стекло для каминов и печей Разновидности подключения:
- Внешнее подключение. Данный тип теплообменника представляет собой отдельный резервуар, который полностью заполняется теплоносителем, в качестве которого выступает, чаще всего, обычная вода. Внутри самого резервуара имеется некоторая часть трубы, которая предназначается для отвода продуктов горения, возникающих в процессе эксплуатации печи. Установка такого оборудования может быть реализована своими руками, однако этот процесс считается достаточно сложным и специфическим. Дело в том, что к этой работе предъявляется много высоких требований, а также придется иметь дело со сваркой, которая должна реализовываться специалистами. Однако именно такое оборудование считается легким в обслуживании. Если после длительного срока эксплуатации на его внутренних стенках будет образован налет или возникнет протечка, то можно будет легко демонтировать резервуар для проведения ремонтных работ своими руками.
- Внутреннее подключение. Такой вариант работы предполагает установку специального оборудования непосредственно в печи. Выполнять своими руками данный процесс лучше всего в процессе создания печного оборудования, поскольку в будущем вносить изменения в это устройство будет намного сложнее. Также трудности будут возникать тогда, когда необходимо будет производить обслуживание теплообменника, поскольку достать его непросто. Подключается это оборудование также к проложенному по всем помещениям дома змеевику.
Обоснованный выбор конструкции
Выбрать качественный и подходящий по всем параметрам теплообменник не так просто, поскольку на современном рынке различные элементы представлены в многочисленных разновидностях. Важно ориентироваться на то, что вся конструкция должна обеспечивать равномерный и постоянный обогрев помещений. При этом важно, чтобы элементы были созданы из качественных и устойчивых к различным воздействиям материалам, поскольку в этом случае оборудование прослужит долгое время, в течение которого не будет возникать необходимость в регулярных и сложных ремонтных работах.
Важно правильно выбрать змеевик. В последнее время самыми популярными считаются змеевики-регистры. Они создаются из труб, диаметр которых равняется примерно 45 мм., а также они обладают гладкими стенками. По внешнему виду похожи на решетку Г-образной формы. Изготавливаются они с применением не только гладких труб, но и профильных. Выход горячей воды, а также обратку, можно подключать к таким змеевикам с разных сторон. Однако здесь важно ориентироваться, какими конструктивными особенностями обладает сама печь, а также как легче всего произвести своими руками разводку труб в системе отопления.
Читайте также: Выбор и приготовление огнеупорных смесей для печей
Также важно грамотно выбрать и сам бак, в котором будет осуществляться непосредственный нагрев теплоносителя, который после этого поступает к змеевику и распределяется по всему дому. Самыми популярными считаются резервуары в форме цилиндра или прямоугольника. К ним подключаются змеевики.
Если выбирается теплообменник, который по своим конструктивным особенностям должен устанавливаться на дымоход, то он обычно обладает цилиндрической формой. Внутри него располагается часть змеевика, ее диаметр должен быть точно равен диаметру самой дымоходной трубы. Снизу данного оборудования привариваются подходящие патрубки. Можно даже ориентироваться на приобретение такого оборудования, которое будет использоваться не только для создания полноценного отопления, но и для обеспечения дома горячей водой. Однако важно помнить, что установка оборудования непосредственно как части дымохода, приводит к тому, что продукты сгорания остывают очень быстро, что приводит к снижению тяги в дымоходной трубе.
Другие разновидности баков могут монтироваться на варочную панель печи. Однако здесь своими руками осуществить правильную работу достаточно сложно. Дело в том, что нужно учитывать, что горячие газы должны проходить над верхней полкой оборудования, после чего они должны проходить в дымоход через переднюю сторону топливника.
Правила конструирования и монтажа
Змеевик для создания качественного, равномерного и оптимального отопления в доме считается отличным решением. При желании можно заняться его устройством своими силами, однако здесь важно учитывать следующие правила и требования:
- В теплообменнике могут быть пустоты, их размер не должен превышать 5 мм., поскольку в ином случае вода, находящаяся в оборудовании, может закипеть под действием горячих газов от печного оборудования.
- Трубы, из которых создаются змеевики, должны иметь толщину стенок, превышающую 3 мм., поскольку только тогда можно быть уверенным в том, что элементы никаким образом не будут прогорать.
- Между стенкой топочной и самим оборудованием, в случае установки его внутри печи, необходимо предусмотреть зазор в 12 мм., который будет обеспечивать компенсацию расширения металлических элементов прибора во время нагрева воды.
Читайте также: Байпас — что это такое?
Сам процесс монтажа оборудования может реализоваться своими руками, однако здесь важно точно знать правильную последовательность всех этапов, а также учитывать вышеописанные требования. К этапам работы относятся:
- Если монтаж осуществляется в уже готовую печку, то необходимо будет разбирать некоторую часть кирпичной кладки.
- В полости топки подготавливается основание, куда будет установлено оборудование.
- Устанавливается устройство.
- Разобранную часть кладки вновь нужно уложить, причем таким образом, чтобы было предусмотрено необходимое место для труб, одна из которых будет выходить из печки, а другая входить.
- Теплообменник подключается к печке.
Если будет использоваться оборудование, которое представлено в виде бака с водой, располагающегося в дымоходной трубе, последовательность действий для формирования полноценного отопления для дома будет немного иной. Здесь нужно определенную часть трубы дымохода полностью демонтировать, а на ее место установить подготовленное заранее оборудование. К нему подсоединяется змеевик, распространяемый по всему строению.
Основные нюансы работы и использования
Наиболее часто печки в строениях используются исключительно для отопления дома. Однако нередко они применяются и для формирования горячего водоснабжения в строении. В этом случае теплообменник должен получать не больше 10 процентов от вырабатываемого тепла от печного оборудования.
Змеевики изготавливаться должны из качественных труб подходящего диаметра, тогда они смогут обеспечивать оптимальный обогрев различных помещений в сооружении. Поэтому важно к этому вопросу подходить ответственно. Также материал, из которого делаются трубы, должен быть устойчивым к высоким температурам, поскольку он используется для создания системы отопления.
Таким образом, использование змеевика считается оптимальным и целесообразным решением для дома, в котором для обогрева используется печка, не способная самостоятельно обеспечивать равномерный и эффективный обогрев каждого помещения в строении.
Поделиться:

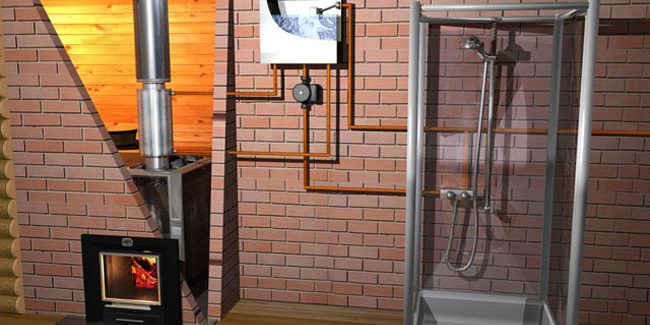

Печь считается традиционной конструкцией для обогревания зданий. Но если она установлена в большом доме с несколькими этажами, то ее мощности может быть недостаточно для равномерного прогревания всех комнат. Выходом здесь может быть змеевик для печи, который еще называют теплообменник.
Общие сведения
Принцип работы
Змеевик считается прибором непрямого нагревания воды. Его работа заключается в циркуляции жидкости в замкнутом контуре системы посредством естественной конвенции. В процессе воздействия тепла происходит нагрев воды. При этом горячий слой поднимается наверх, а холодный занимает его место. Процесс перемешивания воды тепловым воздействием имеет название циркуляции. Нагревшийся теплоноситель поднимаясь передает воде свое тепло. Причем печь здесь не служит теплообменником,т.к. ей создается тепло.
Функции змеевика
Змеевик или теплообменник чаще применяется для создания еще одного нагревающего контура, без которого сгораемое топливо начинает нагревать стены печи, которые, в свою очередь, при взаимодействии с воздухом начинают отдавать свое тепло, но оно по газоотводной трубе будет просто улетать.
Посредством змеевика происходит отдача лишнего тепла из воздуха циркулирующей воде, чем повышается экономичность благодаря получению двойного коэффициента на 1 ед. топлива. Теплообменник применяется в печках бань, домов, гаражей. И везде выполняемая функция будет разной -нагревание воды в душе, отопление помещений и т. п.
Разновидности
Змеевики различаются по конструкции, по материалу изготовления, а также местом расположения в системе.
Существуют следующие виды:
- Змеевик в виде спиральной трубы. Этот тип встраивается непосредственно в резервуар, в котором находится жидкий теплоноситель. Концами эта труба развальцована в стенки, благодаря чему происходит циркуляция теплоносителя внутри и нагревание им воды в емкости. Если правильно рассчитать длину змеевика, подобрать материал, из которого он будет изготовлен, количество его колец, вполне возможно ускорить процесс нагревания воды. При оставлении части змеевика в открытом состоянии, можно увеличить прогревание помещения.
- Змеевик с баком. Емкость с трубой змеевика проводится в максимальной близости от топки. Здесь важно строгое соблюдение уклона проводимой трубы для того, чтобы проходила естественная циркуляция. Иногда для этого устанавливается электронасос. Как правило, этот вид используется при создании отопительного контура. Благодаря тому, что нагрев воды происходит при прохождении по трубе, огибающей топку, повышается скорость нагревания.
- В виде трубной доски, состоящей из 2 герметичных баков и множества маленьких труб. Баки располагаются по разным сторонам топки и связываются трубами. Теплообмен происходит в точках соединения. Такие конструкции применяются для отопления больших помещений, в том числе и многоэтажных зданий.
Важно: При эксплуатации этого типа теплообменника необходимо учитывать химический состав воды, т. к. при образовании большого количества накипи может происходить прорывание стенок.
- В виде водяной рубашки. Конструкция представлена двумя герметичными резервуарами, располагаемыми один в другом. Этот вид эффективен и прост в использовании. Благодаря тому, что теплообмен протекает стремительнее.
Материалы
Змеевик может быть изготовлен из следующих материалов:
- меди. Это самый оптимальный материал для теплообменника. Так как медь очень пластична, трубка может изгибаться и принимать любую форму. Также обладает высоким коэффициентом теплопроводности, превышающий 380. Однако, медь не очень стойкая к жару и достаточно дорогостоящая;
- нержавейки. Этот материал также обладает достаточной пластичностью, стойкий к температурным колебаниям, но ее теплопроводность ниже;
Заметка: Оцинкованную сталь нельзя применять при нагревании,т.к. нагреваясь она начинает выделять ядовитые соединения.
- Металлопластика. Считается легкодоступным и практичным материалом, но не отличается высокой теплопроводностью, которая в два раза ниже меди. Однако, металлопластик обладает долговечностью и стойкостью к температурным колебаниям.
Чаще других используют трубы из меди для изготовления змеевика. К таким трубам легко присоединят разнообразные фитинги.
Как уже говорилось ранее, теплообменник монтируется в топке, от него отходят трубы по которым передвигается вода. При устройстве печи для отопления и приготовления пищи подойдет использовать змеевик в баке из металла из труб. Благодаря извилистой поверхности обеспечивается быстрое нагревание, однако для их изготовления и очищения от продуктов горения потребуется помощь специалиста.
Для конструкции используют 50 мм п-образная труба. Если в печи не предусмотрено варочное место, то на верхней части змеевика приваривают дополнительные маленькие трубки.
Змеевик из стальных листов используется, в основном, в печках только для обогрева строения. Изготавливаются из 0,5 см металлического листа, отрезков прямоугольных труб 40*60 мм и круглых трубок такого же размера для подведения воды.
Благодаря установке водного контура в печное отопление можно добиться повышения эффективности топливного расхода. При сгорании теплоносителя его энергия идет на нагревание корпуса, дымового канала и стен, и, в то же время, обеспечивается высокая температура циркулирующей воды в трубах.
Можно выделить следующие преимущества:
- Легко сделать самодельный змеевик для кирпичной печи;
- возможность комбинированного обогрева посредством теплых паров воздуха от печки и горячей воды в батареях;
- больший выбор топлива.
На что ориентироваться при выборе
Конечно основополагающая роль всегда отдается цене продукта. Выбор материала во многом влияет на конструкцию системы. Дальше стоит вопрос о возможности изготовления.
Конечным этапом будет месторасположение печи. И здесь важно учесть конечную цель — нужна ли отопительно-варочная печь либо отопление для дома, печка для бани или отопление гаража. Любой из вариантом нужен свой подход.
Заметка: Нужно конкретно определиться с такими нюансами, как: какую площадь необходимо отопить, будет ли там параллельно снабжение горячей водой, какое количество топлива можно расходовать и т. п.
Поэтому, выбирая подходящий вариант конструкции вы ориентируетесь на финансовое положение, доступность материала, нужду.
Так, например, для бани потребуется комплексный вариант. Здесь главной задачей является прогревание 2 помещений и нагревание воды (парилка, предбанник и душ). Так, наиболее подходящим для этого будет змеевик для печи и нагревания воды.
В деревянных домах, как правило, используют универсальную конструкцию отопительно-варочной печи. Самым распространенным типом считается змеевик с емкостью. Он прост в использовании и способен решать много задач таких, как отопление, нагрев воды и готовка еды.
Для отопления гаража отлично подойдет самодельный горизонтальный теплообменник из подручных средств. Здесь могут быть использованы автомобильный радиатор, старая чугунная батарея и т. д.
Элементы конструкции
Для того, чтобы создать полноценное отопление строения, необходимо использовать целостную систему. В которую входят металлическая емкость и подключенные к ней патрубки, не контактирующие напрямую с открытым пламенем. Печное оборудование нагревает воду, которая по змеевику перемещается по всему дому, обогревая его.
Тут крайне важным является качество и правильно подсоединить устройство к печи.
Выделяют несколько видов подключения змеевика:
- Снаружи. Здесь змеевик представлен отдельной емкостью, в котором находится вода. В емкости располагается часть отводящей трубы для продуктов горения. Монтаж этого устройства тяжелый и лучше воспользоваться помощью специалистов. Но является достаточно легким в эксплуатации. При образовании налета на стенках или в случае протечки, оно с легкостью может быть демонтировано.
- Внутри. Для этого варианта будет необходимо специальное оборудование, которое устанавливается непосредственно внутри печи и соединяется со змеевиком, проложенным по всему периметру дома. Это лучше производить еще на этапе строительства печки, т. к. после завершения строительства его будет не просто достать.
Основные нюансы создания змеевика своими руками
Есть некоторые правила, которые следует учитывать при самостоятельном создании змеевика:
- В теплообменнике могут образовываться пустоты, которые не должны быть больше пяти миллиметров. В противном случае, путем воздействия горячих паров газа от печи возможно закипание воды в устройстве;
- Для змеевика берутся трубы более трех миллиметров толщиной, иначе при меньшем размере стенок трубы может происходить прогорание элементов;
- При внутреннем расположении устройства между отделением топки и устройством теплообменника нужно оставлять зазор в двенадцать миллиметров для восполнения возможного экспансии частей из металла в процессе нагревания воды.
Особенности использования
Чаще всего печка в доме служит только для отапливания помещений. Также многие используют ее и для обеспечения горячей водой. И здесь к теплообменнику должно поступать до десяти процентов от всего вырабатываемого печным отоплением тепла.
Для изготовления змеевика нужно использовать только качественные трубы подходящего диаметра, только тогда будет обеспечиваться оптимальное обогревание всех комнат дома. Этот вопрос очень ответственный. Также как и выбор материала, который обязательно должен быть стойким к повышенным температурам.
Применение змеевика это самое целесообразное и оптимальное речение для отопления большого дома с печным отоплением.
<index>
Традиционно для отопления частных домов используются печи. Однако в силу конструкционных особенностей или увеличения площади помещения их мощности бывает недостаточно для эффективного обогрева всего строения. В таком случае приходится искать пути для повышения теплоотдачи при тех же затратах. При желании можно сделать теплообменник для печи своими руками. Это значительно повысит уровень теплоотдачи.
Выбираем материал
Змеевик традиционно изготавливается из трубы, протяженность и диаметр которой определяются желаемым уровнем теплоотдачи. Эффективность работы конструкции будет зависеть от теплопроводности используемого материала. Чаще всего используются трубы:
- медные с коэффициентом теплопроводности 380;
- стальные с коэффициентом теплопроводности 50;
- металлопластиковые с коэффициентом теплопроводности 0,3.
Медный или металлопластиковый?
При одинаковом уровне теплоотдачи и равных поперечных размерах длина металлопластиковых труб будет в 11, а стальных в 7 раз больше, чем медных.
Именно поэтому для изготовления змеевика лучше всего использовать отожженную медную трубу.
Такой материал отличается достаточной пластичностью, а потому ему легко можно будет придать желаемую форму, например, путем гибки. К медной трубе легко подсоединяется резьбой фитинг.
Ищем подручные средства
Учитывая высокую стоимость материалов, будет уместно рассмотреть возможность использования уже отслуживших свое изделий, но еще не выработавших полностью ресурс. Это не только снизит затраты на изготовление теплообменника, но сократит время на выполнение монтажных работ. Как правило, предпочтение отдается:
- любым радиаторам отопления, не имеющим течи;
- полотенцесушителям;
- радиаторам от автомобилей и другим похожим по конструкции изделиям;
- проточным водонагревателям.
Конструктивные особенности
Чаще всего в качестве теплообменника выступает металлический бак емкостью до 5 литров с вмонтированными патрубками. Непосредственный контакт с огнем отсутствует. Прибор позволяет нагреть холодную воду, которая затем поступает в радиаторы или съемный бак большей емкости, расположенный в этой же или соседней комнате.
В результате, протапливая печь в одной комнате, можно будет обогреть и другую. По своему конструктивному исполнению теплообменник для печи может быть внешним и внутренним.
Внешний
Такой тип очень напоминает резервуар, заполняемый теплоносителем. Внутри емкости располагается часть трубы, используемая для отвода продуктов горения. По своему конструктивному исполнению внешний теплообменник более сложный, чем внутренний, так как предъявляет повышенные требования к выполнению сварочных работ.
Однако его техническое обслуживание осуществлять намного проще. При необходимости резервуар может быть демонтирован с целью удаления накипи или устранения протечки.
Внутренний
Монтируется над топкой прямо внутри печи. Отличается простотой монтажа, но при необходимости проведения технического обслуживания могут возникнуть определенные трудности. Особенно если печь выложена из кирпича.
Чтобы этого избежать, в момент разработки конструкции стоит позаботиться о ремонтопригодности будущего теплообменника.
Выбираем конструкцию прибора
Выбирая подходящий теплообменник для печи, стоит стремиться к тому, чтобы общая площадь поверхности готового изделия была наибольшей. Это позволит обеспечить наиболее эффективный обогрев помещения.
Змеевик
Наибольшее распространение получили регистры (змеевики). Такие теплообменники варят из гладкостенных труб диаметром 40 – 50 мм. Внешне они напоминают решетку характерной Г-образной формы. Для их изготовления можно использовать не только круглые, но и профильные трубы с близкой площадью поперечного сечения.
Обратку и выход горячей воды можно располагать как с одной стороны регистра, так и с разных.
Вариант выхода определяется конструктивными особенностями самой печи и схемой разводки труб в системе отопления.
Бак
Такая конструкция требует особого внимания. Из-за быстрого остывания продуктов сгорания значительно снижается тяга в самом дымоходе. Это способствует замедлению горения топлива.
Установка изделия на отопительно-варочную печь требует особого внимания. Необходимо позаботиться о том, чтобы горячие газы проходили над его верхней полкой и входили в дымоход в передней части топливника.
В таком случае плита для приготовления пищи может располагаться прямо над теплообменником. Допустимо также изготовление регистра без верхней полки. Так называемая полка состоит из нижней и боковых частей, соединенных между собой трубами.
Правила конструирования
При проработке конструкции важно обеспечить соблюдение следующих условий:
- внутренние пустоты в теплообменнике должны быть больше 5 мм. При меньшей ширине возможно закипание воды;
- для избегания прогорания материала следует использовать трубы с толщиной стенок более 3 мм;
- необходимо обязательно предусмотреть зазор 10 – 15 мм между стенкой топки и теплообменником для компенсации расширения металла при нагреве.
Приступаем к монтажу
Последовательность выполнения работ зависит от конструктивных особенностей теплообменника.
Установка прибора с регистром
При монтаже в старую печь придется разобрать часть кладки. Последовательность выполнения работ выглядит следующим образом:
- Готовим фундамент для змеевика прямо в полости топки.
- Устанавливаем змеевик.
- Укладываем разобранный ряд кирпичей, оставляя места для входной и выходной части труб.
- Подключаем теплообменник к системе отопления.
До начала эксплуатации резервуар стоит в обязательном порядке проверить на герметичность. Убедиться в отсутствии протечек можно путем заполнения его водой, желательно, под давлением.
Монтаж устройства с емкостью
Наилучший вариант для печи или камина. Изготавливается из металлического бака и двух медных трубок. Объем бака, как правило, составляет около 20 литров. При отсутствии готового изделия резервуар достаточного объема изготавливается своими руками путем сваривания листовой стали.
Для изготовления теплообменника следует использовать материал толще 2,5 мм. Сварку стоит производить таким образом, чтобы толщина формируемого шва была минимальной.
Резервуар необходимо установить на 1 метр выше уровня пола, но не дальше 3 метров от печи. В баке проделываются два отверстия: одно около дна, второе – в наивысшей точке с противоположной стороны. Эффективность теплоотдачи зависит от расположения магистралей.
Необходимо стремиться к тому, чтобы минимальное отклонение нижнего отвода в направлении пола составляло 2 градуса. Верхний должен быть подключен под углом 20 градусов в противоположном направлении.
Производится монтаж сливного крана в накопительный бак. Предусматривается еще один кран, предназначенный для слива всей системы, который устанавливается в самой нижней точке. После проверки герметичности система готова к эксплуатации. Эффективность такой печи с теплообменником можно будет по достоинству оценить в холодное время года.
О чем следует помнить?
При естественной циркуляции теплоносителя располагать теплообменник над печью следует на расстоянии 1,5 – 2,5 м. Из-за постоянного изменения геометрических параметров, трубы к стене нельзя крепить достаточно плотно. Стоит обязательно предусмотреть небольшой зазор.
Важно помнить, что если печь используется не только для обогрева дома, но и для нагрева воды, на теплообменник должно уходить максимум 10 % от общего количества выработанного тепла. При использовании для отопления конструкции с расширительным баком, объем последнего следует выбирать таким образом, чтобы находящаяся в нем вода смогла нагреться до требуемой температуры за два часа.
Трубы для обратки должны иметь меньший диаметр, чем трубы для подачи теплоносителя. Материал, предназначенный для уплотнения резьбовых соединений, выбирается с достаточным уровнем жаростойкости.
Если дом не предназначен для постоянно проживания, а используется лишь время от времени, то от водяного отопления лучше отказаться. Желательно вместо воды заливать специальный антифриз, если планируется протапливание печи с теплообменником в холодное время года. Это позволит избежать разрыва труб. Помните, что добавление теплоносителя при полном нагреве печи недопустимо.
</index>
Похожие статьи
Печки буржуйкиИспользование газовой печи для домаКонструкция газогенераторных печейРассмотрим особенности отопительно-варочных печей длительного горения
- 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
- 24 Март 2016Новые водонагреватели Bosch с сухим тэном
- 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
- 10 Март 2016Новые современные решения от Danfoss
Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей
- Калькулятор стоимости энергоносителя для отопления
- Калькулятор стоимости устройства системы отопления
- Расчет тепловой мощности котла
- Расчет стоимости ремонтных работ
- Задать вопрос эксперту
Используемые источники:
- https://sovet-ingenera.com/otoplenie/pechi/pech-s-vodyanym-konturom-dlya-otopleniya-doma.html
- https://poluchi-teplo.ru/pch/aksp/zmeevik-dlya-pechnogo-otopleniya.html
- https://domsdelat.ru/otoplenie/zmeevik-dlya-pechi-sposoby-podklyucheniya-raznovidnosti-princip-raboty.html
- https://x-teplo.ru/otoplenie/pechi-kaminy/teploobmennik-svoimi-rukami.html
