Устройство смесителя для ванной с душем: ремонт своими руками и видео

Ванная комната в наше время – это сложный комплекс самых разных устройств, сантехнических соединений и узлов. Что касается смесителей, их может быть и два, и три – все зависит от того, сколько и чего установлено в санузле. Любая техника имеет свойство иногда ломаться, и смесители – не исключение, поэтому необходимо знать, что делать в этих случаях. Обладая подробной информацией и алгоритмом действий, можно легко устранить мелкие неисправности своими руками.

Виды: особенности конструкции

В каждой современной ванной комнате обязательно есть смеситель. Замена приема ванны бодрящим душем существенно экономит расход воды. Иногда смеситель выходит из строя, тогда требуется ремонт или приобретение новых узлов.

Смеситель – это одно из основных устройств в ванной комнате, он есть и в ванной, и в душевой кабине, и в раковине, если она установлена отдельно. С помощью этого узла можно регулировать как напор воды, так и ее температуру.

Смеситель бывают следующих типов:

вентильный;
однорычажный.

Первый включает в себя два вентиля, которые с помощью вращения позволяют добиваться нужного тока воды и ее температуры. Устроен подобный узел просто, при необходимости он легко разбирается и ремонтируется. При работах важно соблюдать рекомендуемую последовательность операций, это лучшая гарантия того, что не останется лишних деталей после сборки.

Регулировка воды посредством второго типа заключается в том, что рычаг поднимается по направлению вверх и поворачивается в сторону. Внутри такой конструкции расположен большой шар, обладающий специальными прорезями и контактирующий с рычагом.

Через такие прорези поступает вода с разными температурами и смешивается. Напор воды регулируется изменением угла поворота рычага.

У модели с керамическим картриджем две пластины, которые контактируют одна с другой. Пластины смещаются относительно друг друга, когда рычаг меняет местоположение. Благодаря этому холодная и горячая вода могут смешиваться.

Буксовый кран надежно защищен уплотнителями, которые могут быть:

керамическими;
резиновыми.

Узлы вентильной головки можно менять. Буксовый кран в свою очередь может состоять:

из тройников;
из патрубков.

Тройник соединяет несколько труб, второй тип подключается с помощью особой разводки.

Рычажный смеситель пользуется большой популярностью, его основные достоинства:

простота в эксплуатации;
надежность;
выглядит эстетически привлекательно;
удобство монтажа.

Схема устройства подобных конструкций несложная; к сожалению, ремонтировать их не представляется, возможным – корпус спроектирован таким образом, что разобрать его нельзя.

Типы переключателей

Переключатели от крана к душу могут быть следующих видов:

пробковые;
кнопочные устройства;
картриджного вида.
золотниковые.

Самые распространенные и простые – это переключатели картриджного типа. Их основная поломка – это износ резинового кольца между корпусом и рычагом переключения. Резина прокладки находится в среде, в которой имеется как повышенная влажность, так и механические нагрузки. Разрушение прокладки – это лишь вопрос времени. Устранить неисправность не представляет большого труда, для этого следует разобрать устройство и заменить прокладку.

Что необходимо сделать, чтобы отремонтировать кран:

перекрыть поступление воды;
отсоединить рычаг от смесителя;
открутить винт от переключателя;
демонтировать переключатель;
инсталлировать новое кольцо;
на резьбу в несколько слоев намотать ленту ФУМ;
рычаг поставить на место, винт закрутить.

Часто встречается в золотниковых переключателях поломка гайки, она закрепляет переключатель в самом душе. Подобные инциденты бывают, когда материалы, из которых сделан смеситель, изготовлены из дешевого материала силумин.

Рекомендуется покупать гайки и метизы, сделанные из твердых сплавов:

латунь;
бронза.

Подобная неисправность устраняется следующим образом:

разбирается смеситель;
шланг откручивается от душа;
выкручивается нижняя гайка.

В случае, если гайка вышла из строя по причине износа резьбы, то ее следует поменять на аналог из более качественного материала. После обработки наждачной бумагой устройство собирается, смазывается солидолом и ставится на место.

Поломки и их причины

Нередко в местах переключения возникают поломки по иным причинам:

выход из строя кнопки;
прохождение воды одновременно в кран и душевой шланг;
выход из строя механизма, управляющего поступлением воды;
истирание прокладок в самом кнопочном переключателе.

Устранить протекание возможно при смене резиновых колец. Кнопочный переключатель ломается по причине выхода из строя металлической пружины, которую следует заменить.

Если возникает уменьшение напора воды в кранах двухвентильного типа, то вполне возможно, что виной тому засорившийся аэратор, его следует почистить. Также возможен выход из строя золотников, которые отвечают за поток воды, поступающей в кран и душ.

Подобные узлы у добросовестных производителей рассчитаны на долгий срок службы, поэтому рекомендуется покупать сантехнические устройства на торговых площадках, обладающих хорошей репутацией. Каждая единица товара всегда должна сопровождаться подлинными сертификатами качества и гарантийными обязательствами.

Устранение неисправностей

Для того, чтобы отремонтировать поломки, следует воспользоваться услугами мастеров с практическим опытом работы. В этом случае неплохо иметь определенные представления о том, как устроены смесители, и каких видов они бывают.

Любой смеситель состоит из нескольких узлов:

корпус;
резиновые прокладки;
кран-букса;
декоративные элементы;
вентили;
золотник;
переходник;
кривошип.

Чаще всего встречаются неисправности в виде протекания, они бывают:

под гусаком;
под рычагом смесителя;
под вентилем смесителя с двумя клапанами;
в точках соединения шланга и душа.
под гайкой крепления вода может подтекать из-за износа прокладки.

В этом случае ремонт можно провести своими руками, здесь не требуется квалификация слесаря-сантехника.

Часто неисправности без труда можно устранить с помощью замены изношенного кольца на новое из партонита. При накручивании гусака следует обязательно прокладывать ленту ФУМ, чтобы зазоры были лучше уплотнены. Протекание в рычажном смесителе возникает, когда ломается сам картридж. Подобная неисправность устранима, если поменять картридж. Он может быть разных размеров, это зависит от производителя. При покупке нового картриджа целесообразно брать с собой вышедший из строя, их соответствие должно быть 100%.

Из-под рычага протекание ликвидируется таким образом:

сначала снимается заглушка, которая размечена красно-синим маркером на ручке;
откручивается крепежный болт;
снимается рычаг;
картридж меняется;
смеситель вновь собирается.

Протекание в двухвентильной конструкции случается в большинстве случаев по причине выхода из строя некерамического буксового крана; в этом случае рекомендуется проводить замену буксы. Также нередко встречается в таком типе устройств износ резиновых или силиконовых прокладок. Чтобы определить поломку, узел разбирается (если он керамический).

Далее процесс ремонта происходит следующим образом:

с вентиля снимается заглушка;
выкручивается болт;
удаляется заглушка;
выкручивается вентиль;
демонтируется кран букса;
находятся причины неисправности.

Далее узел вновь собирается, при этом устанавливаются новые прокладки. Если вода подтекает в местах стыка душевого шланга, причиной является износ прокладок.

Ремонтировать следует таким образом:

выкручивают крепежные гайки;
меняют прокладки;
резьба укрепляется лентой ФУМ;
все элементы собирают вновь в прежнем порядке.
чаще всего возникают проблемы у классических двухвентильных смесителей для ванны. Они могут иметь подвижный излив, быть круглой или плоской конфигурации. Неисправности возникают в большинстве случаев из-за износа прокладок, располагающихся под гайкой крепления. Причина всегда одна: слишком жесткая вода.

Причины неисправностей бесконтактных смесителей

Причина здесь только одна, ведь этот тип смесителей считается самым надежным: отсутствуют узлы, подвергающиеся механическим нагрузкам.

Производители предоставляют гарантии на эти устройства не менее чем на пять лет.

Ремонтировать бесконтактные смесители всегда непростая задача. Поломки в них чаще всего происходят из-за выхода из строя датчиков, отвечающих за поступление воды. Самостоятельно устранить такого рода неполадку сложно, разумнее будет делегировать эту работу специалисту.

Велика вероятность, что причиной выхода из строя смесителя может быть слишком жесткая вода, в которой присутствует избыточное количество солей железа.

Наиболее распространенные поломки:

струя воды очень тонкая. Самая простая неисправность, которую легко устранить. Чаще всего подобное наблюдается, когда выходит из строя аэратор, это – специальное устройства на конце излива. Делается аэратор обычно из металла или пластмассы;
переключение режимов поступления воды происходит с трудом. В этом случае ремонтируется механизм переключения.

Полезные советы

К сердечникам подходят как керамические прокладки, так и резиновые, по мере надобности их можно менять. Силумин представляет собой сплав двух элементов: кремний и алюминий. Из этого материала делают дешевые модели смесителей, которые крайне недолговечны по причине их хрупкости. Иногда можно встретить смесители эффектного вида за небольшую цену. Вероятнее всего они сделаны из силумина, покупать их не рекомендуется, ведь он может спонтанно лопнуть или развалиться на части.

При покупке следует обратить внимание на внешнее хромовое покрытие, у некачественных изделий оно часто плохого качества.
Смесители из латуни являются качественными изделиями. В ее состав входит медь и цинк. Чем больше меди в сплаве, тем больше вероятность, что изделие будет служить долгое время. Рекомендуется покупать именно такие устройства.

Чтобы правильно сделать монтаж эксцентриков, следует подмотать их уплотнительной летной. Потребуется не менее 8 витков изоленты (многое зависит от толщины и плотности).
Закручивая гайки, не рекомендуется их перетягивать, чтобы не испортить прокладки.
Чтобы проверить, нет ли течи, после закручивания эксцентриков рекомендуется включить воду. Если нет никаких протеканий, то можно продолжить работу.
Краны, у которых поворачивается гусак, могут монтироваться на разных высотах от 15 до 45 см от борта ванны. Установку нужно проводить таким образом, чтобы хватило длины душевого шланга.
Ручной гибкий душ необходим, и только пользователь может подобрать его оптимальную длину.

Инструменты, которые требуются:

электрическая дрель;
молоток;
плоскогубцы;
разводной ключ;
кусачки.

Фазы работы по установке смесителя:

прикручивание эксцентриков;
установка главного корпуса;
монтаж излива;
монтаж душа;
тестирование.

Из изложенного видно, что монтаж смесителя несложен. Если точно следовать предложенной инструкции, то все работы можно выполнить за полдня. В случае же, если нет ни минимальных навыков работы с сантехникой, ни желания разбираться с ее устройством и ремонтом, всегда можно поручить выполнение этих задач профессионалам.

О том, как ремонтировать смеситель для ванной с душем, смотрите в следующем видео:

Устройство смесителя ванной с душем

В ванной комнате расположено множество сантехники различного вида, к ним относят смесители. Количество кранов может отличаться в зависимости от наполнения помещения разными приборами. Необходимо знать устройство смесителя в ванной с душем, чтобы при необходимости легко произвести ремонт. Неполадки можно устранить своими руками.

Смеситель представляет собой устройство для регулирования силы подачи воды, температурного режима в ванной либо на кухне.

Общие сведения

Разновидности смесителя, их устройство

Различают следующие типы смесителей: -однорычажные, -вентильные.

Вентильный тип устройства состоит из двух вентилей, которые при вращении дают в кран воду нужной температуры и напора. В смесителе данной типа легкая конструкция, ее легко отремонтировать, если понадобится. Во время замены деталей стоит соблюдать пошаговую инструкцию.

Однорычажный тип представляет собой рычаг, с помощью которого подается вода в кран при повороте его в сторону либо поднятии вверх. Данный прибор внутри конструкции содержит шар, имеющий специальные прорези. Он контактирует с рычажным механизмом. Сквозь отверстия течет вода разной температуры, которая в последствие смешивается. Сила напора изменяется, когда смещается угол расположения рычага.

Если смеситель в основе имеет керамический картридж из двух пластин, то при изменении положения рычага, пластины контактируют между собой, смещаясь. При этом происходит смешивание горячей воды с холодной.

Уплотнители для буксового крана бывают: -из керамики, -из резины.

Расположенные в вентильной головке узлы подлежат замене. Кран – букс в своем составе может иметь, как тройники, так и патрубки. С помощью тройника соединяются сразу несколько контуров, кран из патрубков имеет особую разводку.

Положительные свойства смесителя с рычагом:

1.легкость при использовании.

2.надежная конструкция.

3.внешне выглядит красиво.

4.удобен для сборки.

Внимание! Рычажный тип смесителя не поддается ремонту, так как имеет особенности в строении корпуса, при необходимости меняют весь узел.

Разновидности переключателей

Кран переключается на душ при помощи специальных механизмов, которые бывают:

1.пробковыми,

2.кнопочными,

3.картриджными,

4.золотниковыми.

Картриджный тип переключателя считается самым простым, широко применяемым. В основном устройство ломается из-за износа резинового уплотнителя в виде кольца, который расположен между рычагом смесителя и его корпусом. На уплотнитель влияет влага, механические воздействия, поэтому она истирается. Плохие прокладки следует заменить на новые, методом разбора устройства.

Подробности

Ремонт крана

Ремонт крана предполагает совершение последовательных действий:

1.перекрывают вентиль на трубе, который подает воду.

2.снимают рычаг со смесителя.

3.откручивают винт, соединяющий с переключателем.

4.снимают переключатель.

5.устанавливают уплотнитель.

6.фум-лентй наматывают на резьбу.

7.устанавливают рычаг, прикручивая винт.

Как устранить поломку гайки?

Неисправность в виде поломки гайки можно встретить в смесителях золотникового типа. С помощью гайки закрепляют переключатель внутри душа. Данные проблемы могут встречаться при изготовлении смесителя из силумина, который считается ненадежным материалом. Детали в виде гаек и метизов должны быть изготовлены из материалов твердого типа. Лучшим решением считается изготовление из латуни либо бронзы.

Шаги по устранению поломки гайки. Чтобы устранить поломку, следует выполнить такие действия, как:

1.следует разобрать смеситель.

2.снять шланг с душа.

3.выкрутить нижнюю гайку.

Внимание! Если износилась резьба, и по этой причине сломалась гайка, придется произвести замену на более качественную деталь. Ее надо обработать наждачкой, собрать устройство, смазывая элементы с помощью солидола, затем установить на место.

Основные причины частых поломок

Причинами, которые влекут поломки переключателей, могут быть:

1.поломка кнопок.

2.вода течет сразу из душа и из крана.

3.износился механизм, который регулирует поступление воды.

4.дефект уплотнителя внутри кнопки.

Протечки устраняют, заменяя резиновые прокладки на новые. Внутри кнопки может сломаться пружина из металла, ее также следует заменить. Если наблюдается снижение напора в кране с двумя вентилями, возможно засорился аэратор, который требует чистки. Могут сломаться золотники, отвечающие за подачу жидкости в душ либо в кран. Если покупать изделия из качественного материала, то возможно не придется сталкиваться с данной проблемой. Детали известных марок имеют длительный срок эксплуатации.

Внимание! При покупке следует остерегаться подделок, стоит проверять сертификат качества, требовать гарантию на обслуживание.

Нюансы, которые нужно знать

Чтобы самостоятельно отремонтировать смеситель, необходимо знать, как устроен смеситель. Смесительное устройство состоит из основных деталей: из корпуса, резиновой прокладки, буксового крана, вентилей, декоративных элементов, золотника, переходника, кривошипа.

Частые места протечек крана

Неполадки в виде протечек можно встретить в таких местах:

-внизу рычага крана,

-под гусаком,

-внизу вентиля, если смеситель имеет два клапана,

-в местах стыковки душа со шлангом,

-из-под гайки, потому что истончилась прокладка.

Данные неисправности можно устранить своими руками. Как правило, протечки устраняют заменой старого уплотнителя, лучше поставить кольцо из партонита. Применение фум-летны обязательно при подсоединении гусака, так герметичность будет качественнее. Если протекает рычажный смеситель, значит, следует менять картридж. Для каждого смесителя свой размер элемента. Покупая новый, надо брать старый, чтобы было полное соответствие деталей.

Устранение протечек под рычагом

Для ликвидации протечек под рычажным устройством следует выполнить такие действия:

1.снять заглушку, имеющая сине-красный цвет на ручке.

2.окрутить болт крепления.

3.открутить рычаг.

4.поменять картридж.

5.собрать смеситель.

Внимание! Двухвентильный тип крана чаще всего протекает, когда ломается буксовый кран. В этой ситуации следует заменить буксу. Если износились прокладки, то производят замену на новые. Для выявления типа неполадки узел разбирают, если он выполнен их керамики.

Как разобрать кран для выявления типа неполадки

Первым делом снимают заглушку с вентиля и выкручивают болт. Далее удаляют заглушку, чтобы выкрутить вентиль. Буксовый кран извлекают, чтобы найти причину. Затем производят сборку узла, заранее поменяв прокладки. Если протечка обнаружена вместе. Где соединяется душ и шланг, то значит, устарела прокладка.

Замена прокладки в душе

Чтобы заменить прокладки в месте стыка душа со шлагом, следует соблюдать такие шаги. Сначала надо выкрутить гайки для крепежа. Произвести замену прокладки, все резьбовые элементы герметизируются при помощи фум-ленты. Далее происходит сборка устройства в обратном порядке. Как правило, неполадки встречаются в устройствах с двумя вентилями, которые оснащены подвижным изливом, могут иметь круглую либо плоскую форму. Неполадки возникают, потому что износилась прокладка под крепежной гайкой из-за повышенной жесткости воды.

Неполадки в бесконтактных смесителях

Данный тип устройства считается очень надежным, в нем нет узлов, на которые приходятся механические нагрузки. Все приборы имеют гарантию обслуживания минимум пять лет. Как правило, в них ломаются датчики, которые регулируют подачу воды, поэтому их сложно ремонтировать. Лучше пригласить специалиста для ремонта. Причиной поломки может быть высокая жесткость воды, из-за которой откладывается известь и ржавчина на элементах. Частой поломкой является тонкая струя воды. Неполадку можно устранить своими руками. Следует прочистить аэратор, расположенный на самом конце излива. Аэратор изготавливают из пластмассы либо металла. Еще одной причиной поломки может стать неполадки в механизме переключателя, о чем свидетельствует затрудненное регулирование напора воды.

Виды и устройство смесителей

Рассмотрим, как устроен смеситель для ванной с душем. Это поможет понять принцип его работы в зависимости от конструкции. Все смесители, которые можно использовать в ванной комнате, подразделяются на 3 категории:

1. Сенсорные. Управляющим элементом такого устройства является фотоэлемент, подающий команду на включение прибора в работу и его отключение. Самостоятельный ремонт таких устройств очень сложен, поэтому рациональнее всего будет отнести его к специалистам.

2. Вентильные. Устройство смесителя для ванной с душем вентильного типа совсем простое:

корпус;
излив;
вентили. Предназначены для ручного управления смесителем;
кран-буксы. Они регулируют подачу воды. Старые модели оснащаются резиновыми прокладками, а новые имеют керамические пластины.

На фото конструкция вентильного смесителя с флажковым переключателем

Совет: Керамические кран-буксы намного долговечнее старых моделей, а управлять ими намного проще, так как поворот вентиля происходит максимум на 180 градусов.

3. Рычажные. В последнее время такой вид смесителей набирает популярность. Состоит типичная рычажная модель из таких элементов:

корпус;
излив (гусак);
керамический или шаровый картридж, в котором происходит смешивание воды. Керамические картриджи не подлежат разборке. Если такой картридж пришел в негодность, ремонт смесителя для ванной с душем будет заключаться в замене такого картриджа;
управляющая рукоятка, регулирующая напор воды и ее температуру. Крепится на рычаге картриджа;
гайка, фиксирующая картридж в корпусе;
крышка корпуса, прикрывающая собой картридж, и предназначенная для придания смесителю более эстетичного вида.

Основные узлы рычажного смесителя с картриджем

Основные причины поломок смесителей

Если внимательно изучить устройство смесителя для ванной с душем — его ремонт не составит большого труда. Важно лишь знать сопутствующие поломкам причины:

Неудовлетворительное качество изделия. Это характерно для продукции малоизвестных производителей, которые в своей работе используют некачественные комплектующие и расходники;
Использование расходных материалов старого образца. Например, паронитовые или силиконовые прокладки служат намного дольше, чем резиновые изделия. Кроме того, они меньше деформируются и не разрушаются от пересыхания;
Грязная вода в трубах;
Повышенная жесткость воды влияет на внутренние части устройства, провоцируя образование отложений и растрескивание уплотнителей.

Основные поломки и их устранение

Разберем более подробно, какие поломки могут возникнуть в процессе эксплуатации смесителя с душем, а также то, как починить смеситель в ванной комнате самостоятельно. Неисправности могут носить следующий характер:

Течь в месте стыковки гусака с корпусом смесителя

Это наиболее распространенная поломка, так как гусак постоянно вращается в разные стороны, что приводит к износу округлой резиновой прокладки. Данная прокладка находится в пазу гусака, поэтому для ее замены гусак необходимо отсоединить.

Действия выполняются в следующей последовательности:

откручивается гайка крепления;
извлекается гусак;
из паза гусака удаляются остатки старой прокладки;
устанавливается новая прокладка;
гусак устанавливается на место;
резьба, на которую будет накручиваться фиксирующая гайка, обматывается 2-3 слоями ФУМ-ленты;
закручивается гайка крепления гусака.

Течь из-под управляющего рычага

Такой отказ характерен для однорычажных смесителей и вызван поломкой картриджа. Необходимо разобрать смеситель, и заменить картридж. Помимо этого отказа, существуют еще несколько признаков поломки картриджа:

рычагом стало трудно управлять;
самопроизвольно изменяется температура подаваемой воды;
нет подачи либо горячей, либо холодной воды;
кран перекрывается не до конца или не полностью открывается.

В этом случае необходима замена картриджа. Ремонт смесителя в ванной своими руками выполняется в таком порядке:

С корпуса смесителя снимается красно-синяя заглушка.

Снимаем рычаг крана
При помощи крестовой отвертки с маленьким жалом откручивается или ослабляется фиксирующий винт.
Снимается рычаг и откручивается декоративная крышка.
При помощи разводного ключа откручивается гайка, удерживающая картридж внутри корпуса.
Извлекается старый картридж.
Внутрь корпуса вставляется новый картридж, после чего смеситель собирается.

Самостоятельная замена картриджа на смесителе

Важно: На корпусе картриджа имеются выступы, которые должны совпасть с углублениями внутри корпуса. Внимательно совместите их. Если они не совпадут, смеситель будет течь.

Протечка вентиля двухвентильного смесителя

Причиной протечки двухвентильного смесителя является износ или разрушение уплотнительной шайбы, находящейся на кран-буксе. Также может произойти разрушение самой кран-буксы. Если течет смеситель в ванной — как починить его быстро и недорого? Только самостоятельно, заменив кран-буксу или шайбу на ней. Ничего сложного в этом нет.

Все работы выполняются при перекрытой подаче воды:

с протекающего вентиля снимается заглушка;
откручивается винт, которым вентиль крепится к корпусу смесителя;
при помощи рожкового или разводного ключа выкручивается кран-букса;
заменяется сама кран-букса или уплотнительное кольцо на ней;
новая или отремонтированная кран-букса устанавливается на старое место.

Течь переключателя «кран-душ»

Между переключателем «кран-душ» и корпусом находится еще одна прокладка, которая может повредиться. Как починить смеситель в ванной, переключатель которого «протекает»? Только разобрав сам переключатель:

снимается кнопка (переключатель), для чего плоскогубцами удерживается шток в неподвижном положении;
извлекается клапан со штоком;
удаляется поврежденный сальник;
на его место устанавливается новый сальник;
переключатель собирается воедино.

Ремонт смесителя с флажковым переключателем показан на видео.

Неисправность кнопки или вентиля «кран-душ»

Если кнопка не возвращается обратно после выключения, то неисправна ее пружина. Необходимо разобрать переключатель, как описано выше, а затем извлечь поломанную пружину. На ее место устанавливается новая пружина.

Замена пружины кнопочного переключателя

В случае, если переключатель не срабатывает, и вода льется одновременно из душа и из крана, то причиной является треснувший сальник, находящийся на штоке переключателя. Необходимо:

снять кнопку (переключатель);
извлечь шток;
заменить сальник;
собрать переключатель.

Течь в месте подсоединения душевого шланга

Такая проблема возникает по причине повреждения прокладки шланга. Если течет смеситель для ванны — ремонт своими руками будет заключаться в замене этой прокладки. Для этого достаточно рукой открутить гайку шланга, а затем извлечь изношенную шайбу. На ее место устанавливается новая паронитовая шайба. Перед закручиванием гайки желательно на резьбу намотать пару слоев ФУМ-ленты.

В наше время все большую популярность начинает приобретать гигиенический душ для унитаза со смесителем. Подробнее о нем в нашем отдельном материале.

А вы знаете, как удалить известковый налет в унитазе? Проблема достаточно распространенная, а способов ее решения есть несколько.

Магистральные фильтры воды помогают продлить срок службы сантехники. Об их видах мы рассказали тут.

Течь в месте подключения лейки к шлангу

Как починить смеситель в ванной, если в месте соединения шланга и душевой лейки имеется течь воды? Очень просто. Под гайкой, находящейся на шланге, имеется круглая изолирующая прокладка. Она легко заменяется даже без использования инструментов.

Слабый напор воды

Если напор воды через смеситель заметно ослабел, а у соседей остался прежним, следует заподозрить, прежде всего, засорение фильтра-аэратора, находящегося на кончике гусака. Следует открутить его рукой или плоскогубцами, а затем проверить напор. Если без аэратора напор увеличился, то причина крылась в его загрязнении. Нужно аккуратно промыть его под струей воды, а затем прикрутить на прежнее место.

Совет: Часто загрязняется не сам аэратор, а фильтр очистки, находящийся на входе в помещение. Поэтому, если очистка аэратора ничего не дала, то выкрутите фильтр и проверьте чистоту его сетки.

Мы выяснили, как отремонтировать смеситель для ванной с душем своими руками. При использовании более качественных расходных материалов подобные проблемы будут случаться значительно реже.

Ремонт смесителя в ванной своими руками видео

Добавьте страницу в закладки!

Ванная – это важная комната, в которой осуществляются ежедневные гигиенические процедуры. Поэтому она должна быть обустроена всем тем, что необходимо для умывания. Трудно представить, чтобы в этом помещении не было смесителя, именно за счет него мы можем нормально умываться, чистить зубы по утрам и просто споласкивать руки. Поэтому этот важный элемент, во-первых должен быть удобным, ну и во-вторых эстетичным и гармонировать с остальными элементами этого помещения. Если вы планируете самостоятельную установку, то обязательно нужно изучить устройство смесителя для ванной и его основные виды.

Какое устройство у смесителя для ванной в зависимости от вида

Смеситель для ванны – элемент, за счет которого происходит регулирование расхода и температуры воды, исходящей из крана. К его функциям относится перенаправление потока воды из крана в душ. Но стоит помнить, что устройство смесителя как и другие типы устройств не застраховано от различных типов поломок, поэтому важно знать, как устроен механизм этих приборов в зависимости от их видов.

Если предварительно изучить особенности устройства смесителей для ванной с душем ремонт этих устройств, то все поломки можно устранить самостоятельно, не прибегая к помощи профессионалов. Но прежде чем приступать к изучению, стоит выяснить, какие виды этих изделий бывают:

однорычажные;
двухвентильные;
с термостатом;
с сенсорным управлением.

ДвухвентильныйОднорычажныйСенсорныйС термостатом

Однорычажные

Устройство однорычажного смесителя или многокомандного выделяется наличием одной ручки, за счет которой регулируется напор воды и выбирается температура.

Устройство однорычажного смесителя

Особенности этого изделия:

рабочий процесс рычага происходит за счет его поднятия и опускания. При поднимании рычага вверх происходит усиление напора воды;
при поворотах ручки вправо или влево устанавливается нужная температура воды;
опускание вниз, осуществляет полное перекрытие воды.

Однорычажныйсмесительвыпускаетсянесколькихвидов – имеющиешаровыйиликерамическийкартридж.

КерамическийШаровой

Название шаровые появилось из-за того что регулирующая головка имеет форму шара. Этот элемент имеет нержавеющую стальную основу. Керамический картридж выполнен в виде двух пластин, которые плотно притертые друг к другу. Пластины выполнены из металлокерамики. Металлокерамический материал, который идет на изготовление этих изделий, поддается шлифованию ультразвуком, в итоге наблюдается подходящая подгонка пластин друг к другу. Использование этой технологии обеспечивает взаимодействие на молекулярном уровне, поэтому вода не проливается просто так.

Двухвентильный

В устройстве двухвентильного прибора имеется кран букса. Именно за счет этого составляющего элемента происходит регулирование напора и температуры подаваемой воды из крана. Этот тип до того, как на рынке ни появились однорычажные устройства, был самым популярным, востребованным среди многих потребителей.

Конструкция этого прибора выполнена в виде камеры маленького размера, главное предназначение которой состоит в перемешивании струй горячей и холодной воды. В результате смешанная холодная и горячая вода выходит наружу через носик крана, а сетка, которая имеется на конце носика, предотвращает разбрызгивание жидкости в разные стороны.

Устройство двухвентильного смесителя

Чтобы можно было этот вид смесителя отремонтировать самостоятельно, достаточно изучить его особенности конструкции. Поэтому стоит рассмотреть его важные характерные качества:

для укрепления конструкции к трубам водопроводной сети применяются специальные удерживающие элементы – эксцентрики;
размер расстояния между подводными трубками должен составлять от 14,8 до 15,2 см. В противном случае установка смесителя не получится;
главные составляющие детали всей конструкции являются встроенные в корпус устройства две головки с вентильным типом. От этих элементов зависит срок службы изделия. Сверху головок закреплены ручки винтами. Они изготавливаются из разнообразных материалов, могут иметь разный дизайн, форму и параметры.

Эксцентрики

Обычно чтобы предотвратить вытекание воды из корпуса применяются различные резиновые прокладки, уплотнительные кольца из резиновой основы, пластикового материала. Чтобы смеситель нормально работал, а также смог прослужить длительный период, необходимо периодически менять эти элементы.

Чтобы восстановление этого прибора было легким, стоит внимательно рассмотреть все составляющие элементы его конструкции. В состав этих устройств входят элементы:

основной элемент – корпус камера. В этом устройстве осуществляется перемешивание холодной и горячей воды;
переключатель золотникового типа;
эксцентрики;
излив с сеточкой или без нее;
фланцы с декоративным видом. Эти элементы закрывают места, в которых присоединяется водопроводная система к смесителю;
уплотнители из резинового материала, которые предназначены для разных частей устройства;
головки запоры вентильного типа;
ручки.

Подсоединение к водопроводной системе этих видов устройств осуществляется при помощи стальных уголков. Чтобы установка была крепкой, применяются эксцентрики. Между корпусом смесителя и эксцентриками обязательно устанавливаются прокладки из резиновой основы, эти элементы предотвращают вытекание воды.

Термостатический

Смесители с термостатом – это новые технологии, которые являются комфортными и удобными. При этом по сравнению с другим и видами устройств они обладают целым рядом положительных качеств:

чтобыотрегулироватьтемпературуистепеньпоступленияводынетнуждывращатьручки;
можнозадатьнеобходимуютемпературуводы. Изменениетемпературынебудетосуществлятьсясучетомнапораитемпературывобластицентральноговодоснабжения;
за счет того что в термостатических устройствах предусмотрена своя система безопасности при работе с этим смесителем невозможно обжечься горячей водой.

Устройство термостатического смесителя

Смесителя устройство и ремонт достаточно простые. В основе конструкции идет специальный смешивающий элемент, управление которого осуществляется за счет специального патрона, содержащего пластины из биметаллической основы и воск. Пластины обладают повышенной чувствительности к температурным перепадам, в то время как патрон обладает способностью быстрого реагирования на происходящие температурные изменения. Реагирование патрона сопровождается расширением и сжатием. Установка температурного режима осуществляется при помощи специальной шкалы. Для того чтобы выбрать необходимую температуру достаточно установить рукоятку напротив необходимого температурного показателя, а тем временем приводится в действие крепежно-регулировочный винт.

Однако, поскольку этот прибор достаточно новый, поэтому его ремонт лучше не проводить самостоятельно. Тем более если вы его используете впервые. В этих ситуациях лучше воспользоваться помощью профессионалов, которые смогут устранить неполадки за короткий период.

Бесконтактный или сенсорный

Стоит сразу отметить, эти приборы не применяются для бытового использования, в основном их сфера применения общественные места, где имеется много людей. Устройство сенсорных смесителей предусматривает наличие важных элементов, за счет которых и осуществляется бесконтактный рабочий процесс этих приборов – специальные датчики. Работа датчиков осуществляется при помощи инфракрасных лучей, которые реагируют на тепло или движения. Поэтому как только человек подносит руки к этим устройствам, они сразу срабатывают.

Сенсорные устройства можно настраивать на длительность работы, на температуру. Однако в них эти показатели зафиксированные, поэтому при их перестановке могут возникнуть определенные проблемы.

Устройство сенсорного смесителяПринцип работы

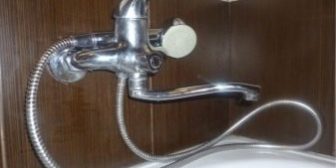

Смесители с душем

Часто для ванной применяются модели с душем, поэтому обязательно нужно знать устройство смесителя для ванной с душем. Обычно это идут двухвентильные или однорычажные устройства, к которым дополнительно подсоединен душ. Не стоит использовать один смеситель для ванной и раковины, лучше их устанавливать сразу два.

Хорошим вариантом для ванной будет однорычажный смеситель с коротким изливом. Устройство этого прибора позволит быстро набрать воду в ванную, а при необходимости при помощи специальной кнопки воду можно переключить на душ. Дополнительно производитель эту конструкцию может комплектовать штангами, при помощи которых можно душ повесить на стену.

Ремонт смесителей для ванной с душем ничем не отличается от ремонта других устройств. Иногда в этих приборах быстро изнашивается шланг. При износе этого элемента, его можно с легкостью заменить.

Устройство смесителя с душем

Схемы и чертежи

Нередко многим потребителям приходится сталкиваться с поломками смесителя в ванной, поэтому в этом случае необходимо знать, как устроены эти приборы. Знание всех особенностей устройства смесителей с душем или без него, поможет сделать качественный ремонт.

Вентильного вида

Вентильный прибор считается самой распространенной конструкцией. Для того чтобы разобрать эту конструкцию, стоит внимательно рассмотреть все ее составляющие элементы и их схему расположения. Ниже можно найти фото со схемами и чертежами конструкции, на которых подробно расписаны все составляющие элементы вентильных приборов. Эти изделия обычно бывают двух типов – с червячным механизмом или с краном буксой из керамической основы.

Первый вид прибора имеет простую конструкцию, но у него часто изнашиваются резиновые прокладки, которые находятся в штоке червячного механизма. Краны буксы из керамической основы приходится постоянно подтягивать, чтобы избежать появления течи.

Схема этих изделий состоит из следующих важных компонентов:

запорная шайба;
сальники или уплотнители;
прокладка, которая располагается между вентильной головкой и корпусом крана;
букса;
муфта с направляющими;
прокладка клапана;
седло.

Вентильный кран

Рычажных изделий

Для того чтобы можно было яснее понять как выглядит схема и чертеж однорычажных изделий стоит в интернете посмотреть картинки с подробным описанием всех элементов этих конструкций.

Описание схемы выглядит так:

в корпусе устройства установлен главный элемент конструкции – картридж, который отвечает за смешивание горячей и холодной воды;
все остальные детали, которые могут сломаться установлены внутри картриджа. Поэтому при поломке приходится менять весь картридж;
управлениеприборомпроисходитрычагом, откоторогоприбориприобрелсвоеназвание;
замыкает устройство, излив или гусак, через который вода выходит наружу.

Рычажный

Но для того чтобы самостоятельно осуществить ремонт стоит рассмотреть подробные чертежи этих приборах, на которых размечены каждые элементы и их места расположения. Чертежи помогут с легкость разобрать конструкцию и затем собрать.

Выбор смесителя для ванной не такая уж сложная задача. Можно выбирать любое устройство – двухвентильное, однорычажное, с термостатом, главное чтобы оно нравилось вам. Но если ваша ванная комната имеет классический стиль, то многие профессионалы и дизайнеры рекомендуют использовать двухвентильные приборы, они убудут в этих помещениях наиболее уместными.

Видео

https://youtu.be/U9i-JRRrACU

В современных ванных комнатах обязательно есть смесители – с их помощью можно контролировать температуру и напор подаваемой воды. Сантехническое устройство выполняет и дополнительную функцию – перенаправляет поток воды по шлангу к душевой лейке.

Зачастую такое оборудование работает достаточно долго, особенно, если товар сошел не с китайского конвейера. Но, случаются поломки, которые препятствуют нормальному использованию водопровода. Их возможно устранить самостоятельно, если разбираться в конструктивных особенностях многофункционального крана.

Однако устройство и ремонт смесителя для ванной понятны не каждому домашнему мастеру. Предлагаем разобраться в этих вопросах по порядку. В статье мы описали конструкции разных типов смесителей, обозначили наиболее вероятные поломки, а также привели понятные инструкции по их устранению.

Смесители и их устройство

Вентильные смесители пользовались популярностью предыдущие несколько десятилетий. Они отличаются надежностью и долговечностью. В продаже можно встретить продукцию, изготовленную из разных материалов: от дешевых сплавов на основе алюминия, до латуни и меди.

Эти смесители можно встретить в домах многих жителей. Такие устройства понятны в управлении, обладают высокими эстетическими качествами. В их конструкции нет таких сложных элементов, как картриджи. Также нет и батареек

В конструкции этого смесителя главную роль играет кран букса. К ней фиксируется вентиль, с помощью которого и осуществляется напор подаваемой воды. Для холодной и горячей воды есть по одной кран буксе с вентилями. Поэтому такие смесители называются двухвентильными.

Другие основные элементы смесителей этого типа:

корпус;
рукоятки;
резиновые прокладки;
излив;
золотник;
фиксирующая гайка и др.

Устанавливаться излив может на стену, с помощью стальных уголков, или с помощью эксцентриков к трубам, подводящим воду.

Рычажные смесители (монокомандные) более просты в использовании. Для регулировки силы напора воды и её температуры есть всего один элемент – рычаг.

Рычажные смесители более компактны, в сравнении с вентильными аналогами. Здесь мало резиновых прокладок, которые нужно регулярно менять. Но, за состоянием картриджа нужно следить

Поднятие рычага вверх увеличивает напор, а смена положения этого элемента влево или вправо меняет температуру, смешивая горячую и холодную воду в нужных пропорциях.

Состоит рычажный смеситель из следующих элементов:

корпус;
упряжь с металлической призмой;
медные трубки для подвода воды;
рассекатель;
сливной клапан;
картридж;
излив;
фиксирующая гайка.

Стоит отметить, что картридж может быть двух типов: шаровым и керамическим.

Термостатические смесители позволяют сэкономить время пользователей, отводимое на регулирование температуры и силы потока воды. Встроенный термостат с возможностью регулировки выходной температуры позволяют быстро выбрать нужный режим.

Он будет поддерживаться без изменений на протяжении всего времени пользования смесителем.

С каждым годом такие устройства становятся всё доступнее. С их помощью можно не только повысить уровень комфорта в своем жилье, но и сократить расход горячей воды

Для точного выставления нужной температуры воды предусмотрена точная шкала.

Основные элементы термостатического смесителя:

термостат;
патрон;
корпус;
излив;
регулировочный винт.

Обжечься водой из такого смесителя невозможно ввиду наличия в устройстве защитного механизма.

Сенсорные смесители срабатывают от движений. Датчик срабатывает при фиксации перемещений возле излива или душевой лейки.

Такие смесители могут комплектоваться дополнительными устройствами. Например, термостатом, таймером включения, информационной панелью. Сенсорное оборудование станет отличным дополнением современных ванных комнат

Вода может подаваться порционно или до момента прекращения фиксации движений.

Основные элементы сенсорного смесителя:

источник питания электронной части – батарейка или блок питания;
датчики;
корпус смесителя, излив, душевая лейка с шлангом;
регулятор температуры;
крышка отсека для батареи (если она предусмотрена в конструкции).

Примечательно, что в последние несколько лет всё чаще стали продаваться сенсорные смесители с инфракрасными датчиками.

Такие устройства срабатывают при фиксации источника тепла. Настройка оборудования осуществляется на производстве.

Подробный обзор смесителей для ванны с душем, советы по выбору и рейтинг лучших производителей представлены в этой статье.

Виды неисправностей оборудования

Каждый тип оборудования для смешивания воды имеет своеобразное устройство и конструкцию. Но, даже при неисправности одного из элементов смесителя может наблюдаться течь воды. Лучше исправить такую неисправность как можно скорее, чтобы избежать более серьезных проблем.

Причинами поломки могут служить:

производственный брак;
низкое качество комплектующих;
механические повреждения;
неправильный монтаж;
неудовлетворительное качество воды;
излишнее давление в системе дома или квартиры, а также его недостаток.

Соответственно, не всегда устранение поломки смесителя может дать гарантию на дальнейшее долговечное использование. Устанавливать точную причину поломки лучше всего со специалистом.

В этой же статье рассмотрим типовые неисправности смесителей для ванной с душем. Любую из них можно устранить самостоятельно без помощи специалистов.

К сожалению, не в каждом случае можно обойтись своими силами при ремонте сантехники в ванной. Бывают сложные поломки и неоднозначные ситуации. В этих случаях течь может не прекращаться даже после самостоятельного ремонта

Вариант №1 – наблюдается течь под изливом

В начальной стадии неисправности вода может сочиться редкими каплями. Если же пренебрегать проблемой, то вода вскоре начнет течь тонкими струйками. Таким образом, за сутки в канализацию может уйти несколько десятков литров воды. Чтобы избежать этого, нужно заменить прокладку.

Гусак (излив) крепится к корпусу прижимной гайкой. После того, как она откручена гусак нужно снять и извлечь изношенную прокладку. Желательно купить этот элемент из такого-же материала, чтобы быть уверенным в долговечности прокладки.

Резьбовую часть желательно защитить от возможных протечек. Это делается с помощью льна или ФУМ-ленты. С лентой обращаться проще, поэтому можно обойтись ей. Достаточно будет промотать 10-15 витков ленты на резьбу под гайку. После этого гайка с гусаком устанавливаются на своё место. Течь должна прекратиться.

Наличие комплекта гаечных ключей или хорошего разводного ключа, это обязательное условие при устранении такой неисправности. С помощью этого инструмента придется откручивать фиксирующие гайки

Вариант №2 – течет вентильный смеситель

Если с излива капает или течет вода, то виной всему изношенные резиновые прокладки в кран-буксе. Реже причиной неисправности является сама кран букса. Чтобы устранить проблему, нужно понять в какой из кран-букс стерлась прокладка. Это можно определить по температуре капающей воды.

Добраться к прокладкам можно следующим образом:

открутить винт, фиксирующий ручку;
снять ручку;
выкрутить гаечным ключом кран-буксу (шток).

На последнем элементе можно увидеть изношенную прокладку из резины. Желательно иметь в запасе несколько таких прокладок, так как изнашиваются они часто. Заменив поврежденный элемент на новый установку деталей следует проводить в обратном порядке.

Если вентильный кран с шаровым механизмом, то необходимо промыть сам запорный механизм. Всего одна песчинка может быть причиной того, что при закрытом вентиле вода всё равно будет течь из крана.

Также от времени шарик может изнашиваться. Выработка даже в 0,5 мм будет ощутимой. В этом случае шаровой механизм нуждается в замене. Проблема временно устраняется изоляцией ФУМ-лентой в месте резьбового соединения.

В нижней части кран буксы находится резиновая прокладка, которая при регулярном использовании часто изнашивается. Цена уплотнителя низкая поэтому можно купить сразу комплектов резинок из 10 единиц, чего хватит на несколько лет использования крана

Варианг №3 – потек рычажный кран

Причиной неисправности однорычажного смесителя может служить засоренный картридж или изношенная резьба крепления. Картридж нужно заменить на идентичный, так как их отремонтировать нельзя.

Дополнительными признаками неисправного картриджа могут быть: затрудненная регулировка рычага смесителя, плавная или резкая смена температуры воды (самопроизвольно), отсутствие подачи холодной или горячей воды.

На рычаге есть пластиковая или резиновая заглушка. Её нужно извлечь при помощи плоской отвертки. С помощью крестовой отвертки нужно ослабить фиксирующий винт, который находится под заглушкой.

После этого рычаг можно снять, вследствие чего открывается доступ к картриджу. Он извлекается после откручивания фиксирующей гайки. Заменив картридж на новый производится сборка в обратном порядке.

На фирменных картриджах есть выступы, которые должны совпадать с соответствующими углублениями во внутренней части корпуса смесителя. Если они совпадать не будут, то вода всё равно будет просачиваться

Если резьба выработана, то её необходимо уплотнить. Это избавит потребителей воды от течи из крана. Уплотнение проводится с помощью ФУМ-ленты.

Вариант №4 – неисправен переключатель кран-душ

Между корпусом смесителя и переключателем кран-душ находится герметичная прокладка. Она, со временем, может изнашиваться и пересыхать, если ей редко пользуются. Иногда владельцы смесителей после разборки и замены прокладки не замечают попавших на неё загрязнений (песка, мелкой бетонной пыли и т.д.).

При переключении режимов такие загрязнения повреждают резинку, что приводит к возникновению течи.

Для замены нужно снять ручку переключателя. Затем извлекается шток с клапаном. Со штока удаляется изношенная прокладка и заменяется на новую аналогичную. Предварительно её можно подержать несколько часов в растительном, а лучше машинном масле, чтобы она стала более эластичной и служила максимально долго.

Процесс замены прокладки на переключателе кран-душ схож с процессом замены прокладки на кран буксе вентильного смесителя. Следует уделить внимание обратной установке штока, чтобы резьба совпадала при его накрутке. Если резьбовые витки повредятся, то возможна течь

Еще одной причиной неисправности переключателя кран-душ является лопнувшая пружина. Свидетельствует об этом то, что кнопка переключения не возвращается на своё место. Замена пружины на новую решает эту проблему.

Вариант №5 – не включается сенсорный смеситель

В этом случае виной является севшая батарейка. Чаще всего проблему устранить можно заменой аккумуляторного элемента. Но, из-за того, что смеситель работает в среде с повышенной влажностью, токопроводящие контакты могут окисляться.

Это приводит к ослаблению контакта между элементами, в следствие чего смеситель не будет работать.

Батарейки могут находиться в корпусе самого смесителя или же в отдельном блоке, который устанавливается под ванной. Отличается как тип аккумуляторных элементов, так и их количество

Устранить это можно и своими силами. Удалив батарейку из отсека нужно зачистить контакты острым металлическим предметом. Если время позволяет, то можно на контакты нанести специальные средства, разъедающие коррозию и окислы.

Через 20 минут после нанесения средства контактные площадки необходимо вытереть сухой ветошью и просушить их. После установки батарейки смеситель будет работать.

Какие поломки требуют замены оборудования?

К таким поломкам можно отнести сквозные трещины в корпусе. Они чаще всего появляются на недорогих смесителях китайского производства. Причиной становится малая прочность используемого сплава.

К тому же в структуре материала могут быть поры и пустоты. Ослабленные места даже от резкого перепада температуры могут потрескаться или лопнуть. Исправить это нельзя. Лучше всего снять поврежденное устройство и установить новый смеситель.

Иногда лучшим решением возникшей проблемы действительно является замена сантехнического оборудования. С помощью пайки или сварки такие неисправности устранить сложно

В случае, если шланг имеет повреждения, то его отремонтировать будет нельзя. Шланг меняется на новый. Если же течь видна в месте подсоединения к корпусу, то это исправить можно с помощью замены паронитовой шайбы. Для этого достаточно открутить шланг от основания и заменить шайбу.

Сложными в ремонте являются термостат или датчики. Без специальных инструментов и опыта работы самостоятельно исправить их поломку не удастся. Лучше всего вызвать квалифицированного специалиста, который оперативно устранит проблему.

Выводы и полезное видео по теме

Как устранить течь в вентильном смесителе можно узнать из следующего видео:

Исходя из вышесказанного, можно сделать обоснованный вывод о том, чтодля ремонта необходимо знать устройство и принцип работы крана смесителя для ванной с душем. Зная это устранить большую часть поломок можно в течение часа, если в наличие есть сменные детали и инструменты.

Есть опыт самостоятельного ремонта смесителя для ванной? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Используемые источники:

https://stroy-podskazka.ru/vannaya/smesiteli/remont-dlya-vanny-s-dushem/
https://iseptick.ru/santekhnika/ustrojstvo-smesitelya-dlya-vannoj-s-dushem-osnovnye-nepoladki-ix-ustranenie.html
http://okanalizacii.ru/santeh_vodoprov/krany/ustrojstvo-i-remont-smesitelya-dlya-vannoj-s-dushem.html
http://vannayasovety.ru/santehnika/ustroystvo-smesitelya-dlya-vannoy.html
https://sovet-ingenera.com/santeh/kran/ustrojstvo-i-remont-smesitelya-dlya-vannoj.html

Устройство смесителя для ванной с душем: основные неполадки, их устранение
