Устройство горизонтального дымохода, особенности

—>

Что представляли собой самые первые дымоходы, можно, конечно, только догадываться, но нетрудно судить о них по печам, использовавшимся еще до середины прошлого века. Но и устанавливая современный газовый котел, без дымохода не обойтись. Впрочем, нельзя не отметить, что собрать дымоход для газового котла намного проще, чем выложить эту конструкцию для традиционной печи.

Кирпичный дымоход

Дымоход горизонтальной конструкции — тепло в дом, а не в трубу

Если для газового котла выгоднее установить металлический дымоход, то для дровяной печи лучший вариант – конструкция из кирпича. Если кирпичная труба будет строго вертикальной, то большая часть тепла будет уходить на улицу.

Многие, наверное, слышали название горизонтальный дымоход? Нет, мы не имеем в виду дымоход для газового котла «труба в трубе», расположенный горизонтально и предназначенный для отвода продуктов сгорания от газового котла с принудительной тягой. Такие дымоходы называются коаксиальными.

Вертикальность не всегда оправдана

Сегодня мы поговорим об устройстве печных горизонтальных дымоходах и о тонкостях их устройства.

Если твердотопливный или газовый котел предназначены для нагревания радиаторов отопления, которые, в свою очередь, отдают тепло внутрь помещения, с их дымоходами все понятно, чем вертикальней, тем лучше.

Больше — не значит лучше

По какому принципу работает обычная кирпичная печь? Прогретые кирпичи отдают свое тепло внутрь помещения. Соответственно, чем больше максимальная длина прогреваемой кирпичной кладки, тем больше тепла поступает в помещение.

Но это совершенно не говорит о том, что в обязательном порядке нужно строить печь большого размера. Просто необходимо такое устройство печи, при котором будет максимально использоваться тепло, полученное от сгорания топлива.

Змейка — эффективное решение

Так появились дымоходы, устроенные по принципу «змейки», или, проще говоря, многооборотные дымоходы, длина которых многократно превышает протяженность прямой трубы.

Движение газов в дымоходе горизонтальном.

Существуют многооборотные дымоходы вертикальные и горизонтальные. У вертикальных многооборотных дымоходов расположение основных каналов направлено строго вертикально. Основным недостатком такого дымохода служит неравномерный прогрев.

В отличие от него, многооборотный дымоход горизонтальный прогревается значительно эффективней. Так как горячие газы стремятся вверх, а верхняя площадь горизонтального дымохода значительно больше, чем у вертикального, соответственно, прогрев осуществляется значительно лучше с использованием одного и того же объема топлива.

Самые прогреваемые участки.

Три основных правила

Сложить многоходовой дымоход для печи намного сложнее, чем собрать модульную систему газоотведения для газового котла. При выполнении работы необходимо следовать строгим правилам:

1. Сечение дымохода должно быть строго одного размера по всему дымоходу.
2. Необходимо минимизировать острые углы внутри дымохода.
3. Соблюдать гладкость внутренней поверхности.

На первый взгляд, очень простые правила, но как на практике удастся их соблюсти?

Кирпич и дымоход — размеры имеют значение

Столкнувшись впервые с кладкой горизонтального дымохода (см. Дымоход своими руками), даже опытный мастер может попасть в тупик при выполнении данных правил.

Но давайте рассмотрим все по порядку.

• Стандартный кирпич имеет размер 250×120×65 мм. Что мы в данном случае имеем?
• Понятно, что половинка кирпича будет иметь размер 125×120×65 мм. Так как мы перекрываем горизонтальный участок дымохода кирпичом, мы определились с размером 125 мм.
• Так как высота кирпича составляет 65 мм, становится понятным, что для создания одного канала потребуется выложить два ряда, 65+65=130, прибавим к этому два растворных слоя.

Наш дымоход будет иметь сечение 125×125×140 мм. Это очень важно запомнить, так как при кладке подобного рода дымоходов многие допускают грубейшую ошибку.

Размеры.

Если горизонтальная часть дымохода у них имеет размер 125×125×140 мм, то максимальная длина вертикального участка дымооборота устраивается совершенно произвольно, т.е. так, как получится.

Нельзя этого допускать, если при укладке последнего кирпича перекрытия размер вертикального перехода не соответствует вышеперечисленным параметрам, подрежьте кирпич, чтобы соблюсти размер. Повторимся, это очень важно.

Завихрения — методы решения проблемы

Следующий вопрос — минимизация острых углов. Если представить движение продуктов сгорания внутри дымохода как водный поток, становится понятным, что на острых углах кирпичной кладки будут возникать завихрения, препятствующие нормальному движению газов и, как следствие, ухудшению тяги.

Завихрения внутри дымохода.

Единственным правильным решением в таком случае станет сглаживание острых углов внутри дымохода.

Рассматривая переходы внутри дымохода, видно, что сгладить острые углы возможно только на самом перекрытии дымового канала. Делается это простым скалыванием острых углов кирпича. Делать это необходимо очень осторожно и аккуратно.

Сглаженные углы.

Наш совет: для того чтобы сгладить острые края кирпича, воспользуйтесь электрической шлифовальной машинкой. Так гораздо быстрее, и результат получится намного лучше.

Есть печь — будет и дымоход

Дымовое отверстие печи.

На рисунке изображена часть печи, для которой необходимо устроить дымоход горизонтальный.

Как говорилось ранее, мы должны соблюсти все параметры размеров внутреннего сечения. Если опыта в подобного рода работах недостаточно, то можно соорудить лекало соответствующего размера. С его помощью можно будет с успехом контролировать весь процесс укладки кирпича.

Как ранее говорилось, размер сечения внутренней части нашего дымохода будет составлять 125×125×140 мм.

Устраиваем горизонтальный канал

• Для этого укладываем два ряда кирпичей таким образом, чтобы у нас получился горизонтальный канал дымохода. На рисунке становится понятным, как это сделать. Кирпичи укладываются обычным способом для кирпичной кладки.
• Единственное, что потребуется, — это строгое соблюдение толщины швов. Так как в обычной кирпичной стене разница в несколько миллиметров не играет большой роли, в дымоходе эта разница приведет к изменению внутреннего сечения дымохода.
• Поэтому укладывая каждый кирпич, внимательно проверяйте и регулируйте толщину шва и горизонтальность укладки. Сделать это можно с помощью строительного уровня.

Горизонтальный дымовой канал (разрез).

При необходимости кирпич подбивается молотком с резиновым наконечником или обычным молотком с деревянной подложкой. Напоминаем, толщина шва у нас 3 мм.

Подготовка к перекрытию

Канал дымохода готов. Необходимо выполнить перекрытие. Для этого подготовим канал. Прокладываем еще один ряд по схеме, указанной на рисунке.

Первый слой перекрытия.

Теперь все готово для укладывания перекрытия. Что еще важно знать. Укладывая кирпичи, внимательно следите за выступающим раствором. Весь выступающий раствор необходимо тщательно удалять.

Внутренние швы по возможности должны быть заполнены раствором полностью. Недостатки раствора образуют дополнительные ступеньки, на которых впоследствии будет накапливаться сажа.

Кирпич перекрытия — умение, сноровка, желание, тренировка

Как правильно уложить кирпичи перекрытия? Тут нужна определенная сноровка и знания. Приступаем:

• Прикладываем кирпич без раствора и определяем ту часть, которая находится внутри канала дымохода на оборотах.
• С помощью шлифовальной машинки скругляем острые углы так, как показано на ранней схеме.

Перекрытие.

Наш совет: так как не все кирпичи подлежат округлению, можно подготовить сразу необходимое количество, согласно схеме дымохода. При необходимости их можно всегда подрезать по размеру.

• Что касаемо раствора. Укладывая кирпичи перекрытия, раствор накладывается на укладываемый кирпич и ни в коем случае на кирпичи кладки.
• Приложите кирпич и определите, какими частями он соприкасается с кладкой дымохода. Как видно из рисунка, он примыкает к кладке одной тычковой и ложковой частью полностью и половинкой пастели.
• На данные части наложите раствор и распределите по возможности ровным слоем. Учтите, для того чтобы кирпич не западал в стороны, по краям должно быть немного больше раствора, чем в центре.
• Раствор наносится на кирпич в перевернутом состоянии. Когда раствор нанесен, укладываем кирпич и плотно прижимаем его ложковой и тычковой частью.

Точность имеет значение

После чего с помощью уровня делаем необходимое измерение. При необходимости кирпич подбиваем с помощью резинового молотка. Ни в коем случае не следует ударять по части, находящейся над дымовым каналом.

Горизонтальный канал в сборе.

Можно поддерживать одной рукой кирпич снизу и проводить необходимые манипуляции. Таким образом укладывается весь ряд. В итоге у вас должно получиться так, как показано на снимке.

Повторимся, укладывая последний кирпич перекрытия, проверьте размер вертикального оборота. При необходимости подрежьте кирпич настолько, чтобы вертикальный канал соответствовал размером горизонтальному каналу.

Справка: соблюдение размеров дымового канала — залог хорошей и эффективной работы дымохода.

Теперь все можно повторить в обратном направлении. Так укладывается весь дымоход.

Сажа: кирпич или дверцы

В таком дымоходе в обязательном порядке возникнет вопрос с сажей. Главным недостатком такого дымохода является необходимость в большом количестве дверец для очистки (Как прочистить дымоход).

Устройство для чистки дымохода.

Дверцы намного снижают эффективность дымохода. Неравномерный нагрев кирпичных стенок и металлических дверец приводит к большим перепадам температур внутри дымохода и, как следствие, к ухудшению тяги.

Наш совет: вместо металлических дверец, установите выбивные кирпичи. Конечно, это немного усложнит обслуживание дымохода, но в любом случае значительно улучшит его работоспособность.

Работа не требует поспешности. Главное при сооружении данного дымохода — внимательность и аккуратность. Используя вышеперечисленные советы и рекомендации, вы с успехом сможете соорудить дымоход горизонтальный для своей печи.

—>

Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первым делом нужно выбрать печь, которая подойдет именно вам. Наибольшую популярность приобрели:

• голландская;
• русская;
• шведка.

•
•
•

•
•
•

Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.

• Определиться с местом расположения печи.
• Подготовить правильный чертеж.
• Купить качественные материалы для строительства.
• Закупка инструментов.
• Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

•
•

•
•

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:

• Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
• Кельма.
• Молоток-кирка.
• Лопата для раствора.
• Отвес.
• Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

• Просеянный песок.
• Глина – нормальной жирности.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

• выложить из кирпича;
• заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

•
•
•

•
•
•

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

•
•
•

•
•
•

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

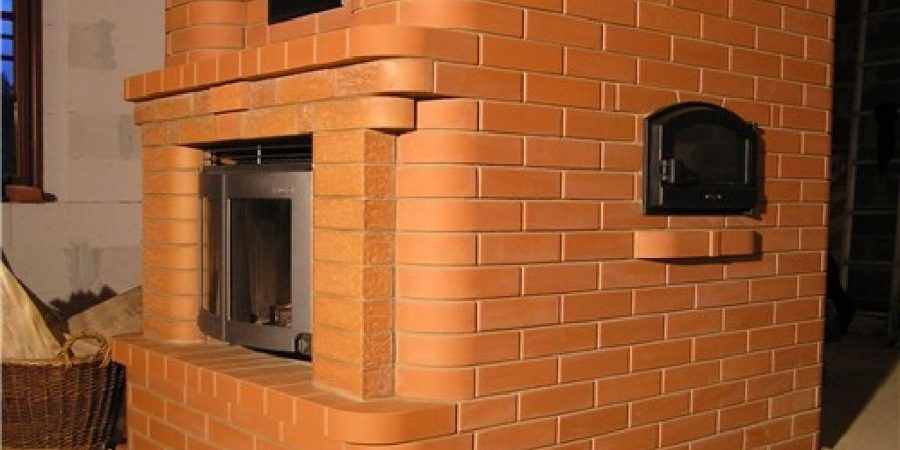

Фото печей из кирпича

Также рекомендуем посетить:

Одним из наиболее эффективных решений признана русская печь с плитой – более компактная и целесообразная для обогрева как дачного домика, так и здания для постоянного проживания. Предлагаем рассмотреть схемы и порядовки модели с плитой, которые могут понадобиться, если вы решите заняться строительством самостоятельно.

Содержание статьи:

• Печь с плитой – многофункциональное сооружение
• Популярные варианты порядовок
  • Вариант #1 – с плитой и лежанкой
  • Вариант #2 – с плитой под казан
• Рекомендации опытных печников
• Выводы и полезное видео по теме

Печь с плитой – многофункциональное сооружение

Плита настолько полезна, удобна и эргономична, что строительство сооружения без нее просто теряет смысл. Возможно, поэтому все современные модификации русской печи имеют чугунные плиты – с одной, двумя и даже тремя конфорками.

По сути, модели с плитой не противоречат одному из главных признаков русской печи – они имеют два топливника. Как раз малый топливник и отвечает за разогрев плиты. При этом у простых печей он имеет отдельный дымоход, вверху соединенный с дымоходом горнила.

Один из популярных вариантов расположения плиты – прямо перед устьем горнила. Разогрев производится независимо от большого топливника, через нижний подтопок

У более сложных конструкций существует возможность «летней» и «зимней» топки: в первом случае малая печь (подтопок) работает автономно, а во втором с ее помощью происходит нагрев стенок и большой печи.

Существует и третий вариант расположения подтопка – в основном сооружении, но сбоку или с противоположной стороны. Такое решение не всегда приемлемо – например, если печь необходимо расположить в углу. В этом случае удобнее, если оба топливника находятся с одной стороны и располагаются один над другим.

Удачное инженерное решение, при котором малая печь с чугунной плитой вынесена отдельно, но имеет общую стенку с основной конструкцией. Минус – занимает больше площади

Преимущества конструкции с варочной плитой налицо:

• автономный обогрев с меньшей степенью теплоотдачи;
• быстрый процесс нагрева чугуна и стенок;
• приготовление на плите всевозможных блюд;
• возможность разогрева или хранения продуктов в теплом виде;
• экономичный расход топлива – дров;
• несложный уход – очистка зольника.

На плите, когда она уже не раскаленная, а немного остыла, можно сушить предметы домашнего обихода. Для этой же цели используют печурки – небольшие выемки в стенках печи, а также кирпичный периметр вокруг чугунной поверхности.

Для дачников модель с подтопком намного удобнее, так как используется чаще. Большой топливник обычно задействуют или ранней весной, или поздней осенью, когда наступает холодный сезон и требуется разогрев всей печи.

Популярные варианты порядовок

Имея на руках порядовку русской печки с варочной плиткой, можно выложить сооружение своими руками. Конечно, потребуется помощь опытного мастера, так как в кладке важно все: от пропорций компонентов в растворе до выбора строительных и изоляционных материалов.

Предлагаем два варианта, чаще всего востребованных владельцами частных домов.

Вариант #1 – с плитой и лежанкой

Одно из наиболее любимых решений, объединяющих в себе все достоинства настоящей русской печи: большое горнило для выпечки хлеба, удобную плиту для готовки и широкую лежанку, которую холодными зимними ночами можно использовать как дополнительное спальное место.

Один из вариантов печи с лежанкой и плитой, которая расположена перед топливно-варочной камерой. Лежанка находится за перетрубьем, в задней части печи. Там же – припечье, небольшая лесенка для подъема

Сооружение начинают, как принято, с обустройства фундамента. Напоминаем, что он не связан с фундаментом дома и сооружается отдельно. Для этого обычно вырывают яму, делают опалубку и с применением армирования производят заливку цементным раствором.

После его созревания основание изолируют базальтовым картоном, сталью или другим материалом, выравнивают и приступают к возведению печной кладки.

Основам техники кладки лучше подучиться заранее. Обычно она производится в полкирпича, на раствор, с подгонкой и подколачиванием. Излишки раствора лучше удалять сразу

Инструменты: кельму, уровень, угольник, отвес, правило – лучше подготовить заранее, чтобы все было под рукой. Также нужно купить все необходимые материалы: чугунную 2-конфорочную плиту, топочные и прочистные дверки, колосник, задвижки, вьюшку.

Кроме порядовки для строительства печи также используют чертежи и схемы, демонстрирующие конструкцию в разрезе с различных ракурсов, с обозначением основных деталей и размеров

Модель печи с лежанкой и плиткой имеет одну особенность – лежанка с двух сторон огорожена стенками. Это хорошо видно на представленной ниже порядовке.

Порядовка печи с лежанкой и плитой

Ряды с 1-го по 16-й. При устройстве пода кирпичный раствор не используют. Вместо него щели между кирпичами забивают песком или сухой смесью с битым стеклом

При монтаже чугунной плиты нужно учитывать расширение металла при нагреве.

Для это с боков оставляют зазоры в 2-3 мм, а саму плиту не садят на раствор, а оставляют лежать незакрепленной, чтобы при необходимости можно было легко снять.

Ряды с 17-го по 36-й. При изготовлении арочных сводов обычно используют деревянные заготовки, собранные из узких дощечек. После высыхания раствора и проверки арок на прочность шаблоны удаляют

Если вам кажется, что строительство конечного элемента – печной трубы – легче всего, то вы ошибаетесь.

Чертеж печной кирпичной трубы. Особого искусства требует кладка разделки – изоляции из 1,5-2 кирпичей, выдры – перехода через кровлю и оголовка, отвечающего за тягу

Опытные печники, выкладывая трубу, тщательно подходят к отбору кирпичей: берут наиболее ровные и кладут их самой гладкой стороной внутрь. Это необходимо для снижения степени загрязнения внутренней поверхности – на гладких стенках оседает меньше сажи, поэтому их приходится реже чистить.

Вариант #2 – с плитой под казан

Несмотря на то, что представленный образец имеет практически все элементы традиционной русской печи, он занимает мало места, очень удобный и функциональный.

Плита по размеру большая, на ней легко разместить не только кастрюли, но и большой казан для приготовления восточных блюд.

Автор инженерного чуда – Александр Володин. Большинство придуманных им моделей носят название «с нижним подтопком», но не все оборудованы чугунной плитой

При использовании обоих топливников можно обогреть дом площадью до 40-50 м², если же сооружение предназначено для дачного домика, то активнее будет применяться как раз малая печь-подтопок с плитой.

Порядовка печи с плитой

В порядовку можно вносить изменения, но с условием, что они не противоречат безопасности, логике и правилам кладки.

Галерея изображенийФото из Размер основания – 6,5*4,5 кирпича. Его выкладывают на заранее подготовленной изолированной площадке, также тщательно выровненной. Материал – полнотелый красный печной кирпич Начало формирования зольной камеры, канала для выхода в трубу от плиты и пространства под большим топливником, которое будет служить для хранения дров или кухонной утвари Продолжение строительства элементов, начатых во 2-ом ряду, установка малых прочистных дверец Перекрытие «на замок» установленных прочистных дверок. Большое отделение под основным топливником возводится без изменений Подтопочная камера находится непосредственно под плитой. На этом же этапе происходит разделение канала, большая топка – без изменений Шамотом топка футеруется «под казан», выкладывается кирпичом «на ребро». Она адаптирована под русскую печку, упрощена и сделана не круглой, как полагается, а прямоугольной Продолжение футеровки. Для перекрытия используются 2 стальных уголка, развернутые внутренней частью к центру Уголки кладут под основание главного топливника – варочной камеры. Продолжение футеровки «под казан» и строительства дымового канала для подтопки 1 ряд – ровное сплошное основание2 ряд – зольная камера3 ряд – прочистные дверцы4 ряд – установка колосниковой решетки5 ряд – формирование подтопочной камеры6 ряд – футеровка топки7 ряд – сооружение стенок8 ряд – установка уголков

В 7-ом ряду вместо простого перекрытия можно соорудить и арку, но это по силам только опытному печнику, так как строительство арки требует дополнительного времени и знания особой техники обработки и кладки кирпичей.

Галерея изображенийФото из Перекрытие топочной дверки подтопка с плитой, подготовка основания для горнила Еще один слой кирпичей для пода с целью усиления, срезание уголков верхнего ряда подтопочной камеры и сооружение выхода для дымовых газов, который называется «хайло» Кладка шамотным кирпичом по всей площади печи, но его можно заменить и красным. Установка чугунной плиты с одной конфоркой, диаметр которой можно уменьшать или увеличивать за счет снятия колец Топку русской печи кладем из шамота, так как это наиболее нагреваемый участок сооружения. Здесь же – перекрытие хайла. У подтопка остается выход трубу из дымового канала, остальное закладываем шамотом. Формируем устье горнила арочного типа и выкладываем заднюю стенку Продолжение кладки в области подтопка и по периметру большой топки красным кирпичом. Участок с плитой остается до конца строительства свободным – он готов. Перекрытие канала плиты Установка свода горнила, который полностью сложен из шамота. Над перекрытым каналом подтопка можно соорудить печурку для сушки или подогрева Кладка периметра красным кирпичом. Шамотный больше использоваться не будет, кроме как для украшения фасада Производим выстраивание периметра и внутренних стенок дымохода подтопка. Следим, чтобы раствор не пересыхал перед использованием 9 ряд – выравнивание пода10 ряд – формирование хайла11 ряд – установка плиты12 ряд – возведение топочно-варочной камеры13 ряд – перекрытие дымового канала14 ряд – свод большой топки15 ряд – возведение стенок16 ряд – продолжение 15-го ряда

На этом этапе кладка становится довольно высокой, поэтому часто возникает необходимость в специальных подмостках.

Обычной табуретки мало, так как кроме печника на определенной высоте необходимо разместить емкость с раствором и кирпичи.

Галерея изображенийФото из Подпиленными по диагонали кирпичами производится связка с арками – входной и устьем, кладка стенок После каждого слоя кирпича производим проверку уровнем и отвесом, сразу же стараемся убирать остатки раствора Засыпка площадки над горнилом слоем песка, выравнивание. Вместо него можно использовать и специальный утеплитель. Обе арки перекрыты Полное перекрытие отделения с отопительно-варочной камерой, возведение стенок печи и дымохода подтопка 17 ряд – связка стенок с арками18 ряд – продолжение 17-го ряда19 ряд – теплоизоляция горнила20 ряд – общее перекрытие

В дальнейшем можно также использовать шамотный кирпич, но исключительно в эстетических целях. Характеристики роли не играют, при желании можно производить кладку как прежде – красным полнотелым кирпичом.

Галерея изображенийФото из Остаются незакрытыми только дымоход печки с плитой и дымосборник большой русской печи Кладка красным кирпичом, свободным остается канал у плиты. Над большим дымосборником устанавливаем задвижку Объединение двух выходов для дымных газов единым каналом, установка двух прочистных дверок Производим кладку по периметру дымосборного канала, выравниваем углы по отвесу, а стенки – по уровню Осуществляем перекрытие прочистных дверок, которые можно закрепить на проволоку или специальные, предусмотренные производителем, крепления Частичное перекрытие дымоотводного канала, подготовка к полному перекрытию. По среднему углу производим врезку кирпича Полностью перекрываем дымовой канал, делаем его максимально герметичным. Оставляем отверстие в длину одного кирпича для дымохода Поперек свободного отверстия устанавливаем чугунную задвижку, регулирующую выход дымовых газов из обеих топок 21 ряд – продолжение перекрытия22 ряд – установка задвижки23 ряд – монтаж прочистных дверок24 ряд – продолжение 23-го ряда25 ряд – продолжение 24-го ряда26 ряд – перекрытие канала27 ряд – формирование дымохода28 ряд – установка задвижки

Далее возводится только труба – на расстояние, оставшееся до потолка.

29-32 ряды – строительство трубы до перекрытия. Размеры кладки – 2х1,5 кирпича. Перекрытие изолируем негорючими материалами – асбестом, стальным листом

Представленная порядовка подойдет тем, кому не нужна большая лежанка. В ином случае придется увеличить длину топочной камеры или соорудить пристройку с дымовыми каналами внутри.

Рекомендации опытных печников

Если вы имеете на руках порядовку и стопку чертежей, это еще не значит, что вам открыты все секреты профессиональной кладки. Существует множество мелочей, которые необходимо учитывать при возведении русской печи.

Чтобы было легче работать, а результаты труда себя оправдали, обратите внимание на простые, но действенные правила:

Галерея изображенийФото из Перед началом строительства нужно определить, где лучше расположить печь, чтобы она эффективнее обогревала весь дом, одно или несколько помещений. Лучше, если будет обеспечен подход с разных сторон – для ухода, чистки или ежегодного осмотра и ремонта Русская печь – это объемная конструкция, которую рекомендуем использовать по максимуму. Если с фасада расположены топки и плита, то с боков или с задней части можно устроить удобный подпечек – лесенку на лежанку, печурки – ниши для сушки, прочистные камеры и подпечи для сушки дров Современная печь должна не только правильно функционировать, но и достойно выглядеть. Для этого ее украшают чугунными деталями – дверками, задвижками, вьюшками, самоварниками; облицовывают красивой керамической плиткой или изразцами, применяют отделку из камня или дерева Для оформления горнила принято использовать не обычный полнотелый красный кирпич, как для всей конструкции, а шамотный – наиболее термостойкий кирпич. Им выкладывают или футеруют и топку малой печки, которая обычно оснащается плитой. Также шамот подходит для декорирования конструкции Свод горнила – наиболее трудоемкий и сложный по кладке элемент печи. Для его устройства заготавливают деревянный шаблон, который помогает «подбить» нужную форму и удержать арочную конструкцию до момента застывания раствора. Опытные печники используют подрезанные по форме кирпичи Популярный способ оформить входное отверстие в отопительно-варочную камеру – арка. Под стать ей выполняют и устье, непосредственно ведущее в топочное отделение. Для декорирования используют контрастные материалы, которые требуют предварительной обработки – подрезки и шлифовки Арочный свод горнила покрывают засыпкой – готовят основание для верхних рядов. Песок полностью заполняет пустоши, нагревается вместе с кирпичами и обеспечивает длительное сохранение тепла, которое также передается и верхнему слою кирпичей, то есть лежанке Если правильно оборудовать топку под плитой, то чугун нагреется до нужной температуры уже через 15 минут после того, как разгорятся поленья. Важное значение имеет правильное расположение дымовых каналов – газы не должны поступать в помещение через дверку или конфорки Расположение конструкции в домеЭлементы сооружения со всех сторонВыбор материалов и деталейСтроительство пода и свода горнилаИзготовление и утепление сводаОформление входа и устьяЗасыпка перекрытия над горниломКладка топливника под плитой

Не забывайте и про качество основных материалов – кирпичей и раствора, от которых зависит как эффективность прогрева, так и срок службы конструкции в целом.

Выводы и полезное видео по теме

Порядовка печи с большой лежанкой и плиткой:

Порядок работы при строительстве печи с подтопком:

Уличный вариант барбекю с плитой:

Вариантов строительства печи с варочной поверхностью – плитой – великое множество. Однако без практики приступать самостоятельно к возведению любой выбранной модели не рекомендуем. Обязательно изучите тематическую информацию и заручитесь поддержкой квалифицированного мастера, с чьими результатами труда вы знакомы не понаслышке.

Пишите, пожалуйста, комментарии в блок-форме, находящейся под текстом статьи. Расскажите, как строили печку с плитой для готовки в вашем загородном доме или на любимой даче. Задавайте вопросы по теме, размещайте фотоснимки процесса сооружения или эксплуатации кирпичного агрегата.

Источник sovet-ingenera.com

С древних веков в домах присутствовали отопительно-варочные печи. Они выступали в качестве главной составляющей любого сельского дома. В наши дни люди, проживающие в частных домах в городе, также не отказываются от установки этого сооружения. Оно не потеряло своей функциональности, поэтому активно используется многими.

Даже если в доме имеется система отопления, работающая на газе или за счет электроэнергии, у многих нет желания включать его на полную мощность в осенние дни, когда в доме становится прохладно. В этом случае обеспечить комфортный микроклимат в жилище поможет печь. Достаточно забросить в топку несколько поленьев и довольно быстро в жилище станет тепло.

Если вы решили обзавестись этим сооружением в своем доме, то к задаче его строительства необходимо подходить со всей серьезностью, поскольку печь строится с расчетом, что будет служить в течение десятилетий. При этом не имеет значения, строите вы печь для обогрева своими руками или печь с плитой. Поэтому, если во время строительного процесса будут допущены ошибки, исправить их потом будет крайне сложно.

Говоря про печи отметим, что они разделяются на сооружения для одно- и двухэтажных домов. Главное различие между ними – высота. Возводимое сооружение может иметь плиту или же использоваться только для обогрева. Во втором случае плита в ней как составной элемент отсутствует. Высота печи, сооружаемой своими руками, зависит от количества рядов в схеме. Далее мы подробно рассмотрим, как построить печь с плитой своими руками в частном доме.

Материалы для кладки

Расчет материалов – это крайне важный момент при кладке печи своими руками. Кроме этого, качество сооружения влияет на срок его службы. Печь с плитой, которую мы рассматриваем в этой статье, обычно имеет размеры 90 × 90 см в основании. Что касается её высоты, сооружение не доходит своей верхней точкой до потолочного перекрытия первого этажа на 2,1 м.

Перед тем как приступать к работам по строительству печи своими руками, необходимо приобрести материалы в достаточном количестве, которые будут использоваться при её сооружении. Во время проведения работ необходимы:

• красный кирпич М150 в количестве 1085 шт.;
• силикатный кирпич для сооружения топки150 шт. Вместо него можно использовать шамотный;
• песок – 80-100 ведер;
• глина –200 кг;
• уголок 50×50 мм и 40х40 мм;
• стальная проволока 2 мм — 25 м;
• металлический лист 4 мм 1,5 × 1,5 м;
• рубероид -3 м;
• асбестовый шнур 5 мм — 10 м;
• материал для изоляции стен.

Сооружение фундамента также требует подготовки соответствующих материалов:

• песок;
• цемент;
• арматура;
• щебень;
• доски для опалубки.

Кроме этого, для строительства полноценной печи с плитой своими руками, которую можно будет использовать для обогрева жилища и приготовления пищи, потребуется приобрести чугунные детали:

• колосниковая решетка -1 шт.;
• варочная панель с двумя конфорками -1шт.;
• задвижки- 3 шт.;
• две дверцы для топочной камеры и поддувальни по 1 шт.;
• дверцы для чистки- 5 шт.

После того как материалы подготовлены и в распоряжении строителя имеются нужные инструменты, можно переходить к активной фазе работ.

Фундамент

Принимая тот факт, что возводимое сооружение имеет большую массу, при устройстве фундамента своими руками выполняют его заглубление не менее, чем на 80 см. Однако, при ведении фундаментных работ во внимание следует принимать климатические особенности местности проживания, а также глубину промерзания. Узнать про это можно у местных строителей. Учитывая все эти моменты, сооруженная своими руками печь по выбранной схеме прослужит долго.

Котлован под устраиваемый фундамент должен иметь квадратную форму. Что касается его размеров, то они должны быть 1,2 × 1,2 м. Его легко можно вырыть своими руками, прибегнув к ручному инструменту – лопате.

После завершения землекопных работ дно ямы утрамбовывается. Затем на её дне устраивается подушка из песка, для которой важно выдержать оптимальную толщину слоя, равную 10-15 см. Далее насыпается щебень слоем 15 см, который после его укладки нужно утрамбовать, а после этого установить опалубку. Это нужно делать с расчетом, что она пройдет через всю толщину фундамента.

Заливка фундамента под будущую печь выполняется в несколько приемов. Первые слои могут состоять из раствора, который сделан из цемента и гальки. Верхний слой нужно заливать бетоном, изготовленным из песка и цемента. Принимая во внимание вес сооружения, застывание фундамента должно происходить длительное время, не менее трех недель. Это важно, ведь иначе печь, сооруженная своими руками даже в соответствии с выбранной схемой, простоит недолго. Трещина, возникшая в фундаменте, приведет к необходимости выполнения ремонта.

Когда основание печи с плитой набрало достаточную прочность, опалубку снимают, а верхнюю часть фундамента застилают гидроизолирующим материалом – тремя слоями рубероида. Первая кладка кирпича своими руками будет производиться далее на нем.

Кладка печи своими руками

В сравнении с каминной, конструкция печи с плитой своими руками является более сложной. Поэтому схема сооружения должна неукоснительно соблюдаться.

Ввиду того, что по площади фундамент больше основания, на гидроизоляции следует выполнить разметку. После этого можно переходить к кладке первого ряда.

Если используется вертикальная схема кладки рядов, то необходимо помнить, что дымоходные каналы не должны быть слишком узкими. Их минимальный размер — 13 × 13 сантиметров.

Порядовая схема выкладки отопительно-варочной печи предполагает следующее: уже с первых рядов кладки, в её схеме должна быть предусмотрена камера поддувала. Когда начинают кладку второго ряда, выполняется установка поддувальной дверцы, которую перед тем, как установить в предназначенный для неё проем, обматывают асбестовым шнуром.

При установке дверцы к ней приматывается проволока, которая зажимается между двух кирпичей. Когда выполнено её полное обрамление кладкой, проволоку отгибают в стороны.

Когда доходят до кладки четвертого ряда печи, на нем обозначают отверстия, предназначенные для циркуляции огретого воздуха. На пятом выполняется укладка колосниковой решетки топки. При сооружении стенки топки и её порога допустимо применять силикатный кирпич.

Установка топочной дверцы выполняется на шестом ряду. Её так же, как и обдувальню, оборачивают асбестовым шнуром.

С 6 по 10 ряды необходимо особое внимание обращать на форму отверстий, которые обеспечат движение воздуха внутри конструкции. Десятый ряд, если есть такая возможность, необходимо скрепить рамой, сваренной из уголка. На 11-м ряду на предварительно уложенную прокладку из асбеста размещают варочную панель.

Уголок укладывается на семнадцатом ряду. На него ляжет 18-й ряд кладки, который станет завершением обрамления камеры над плитой.

На 19-20-х рядах кладки формируется сушильная камера. На 19-м ряду выполняют установку дверцы для чистки.

Еще раз металлический уголок укладывают на 24-м ряду кладки. На нем будет выложен сплошной ряд кирпича, который станет потолком сушилки.

Дверцу для чистки устанавливают на 25-м ряду.

На 30-м ряду выполняется установка двух задвижек.

Все последующие ряды вплоть до 38-го выполняют по схеме, а следующие формируют часть печи, которая идет на второй этаж. Отметим, что эта часть печи имеет другую нумерацию в порядовке. Её кладка осуществляется по следующей схеме:

• установка дверцы выполняется на 2-3-м ряду. Она используется для чистки;
• установка дымоходной задвижки осуществляется на 27-м ряду;
• часть печи, установленная на втором этаже, должна иметь форму широкого дымохода. Он должен быть снабжен задвижкой и камерой. Постепенно ее сменяет узкая труба, которая начинается на уровне 32-го ряда.

Далее труба идет на чердак, а потом на крышу выводится оголовок.

На верхнюю часть трубы одевают зонтик, что исключает попадание вовнутрь неё пыли и влаги.

Схемы печей

Печи, которые сооружаются в частных домах своими руками, в настоящее время можно разделить на две группы:

• устройства современного образца;
• конструкции устаревшего типа.

Сооружения устаревшего типа построить своими руками не проблема. Однако, они обладают несовершенной конструкцией, поэтому чаще всего в домах ставят печи с плитой, которые отличаются своей функциональностью.

Если вы решили возвести в своем доме печь с плитой или просто сооружение для обогрева своими руками, то вам со всей серьезностью необходимо подойти к задаче их выбора. Ознакомление с преимуществами печей разных конструкций позволит сделать правильный выбор. Если в частном доме уже имеется печь с плитой старого образца, то в этом случае нет необходимости возводить сооружение «с нуля». Достаточно переделать её и в вашем распоряжении будет оборудование для обогрева и приготовления пищи.

Чтобы избежать ошибок во время процесса переделки, следует сначала ознакомиться с видео и различными инструкциями, как эту работу делают профессионалы. Также во время работ необходимо использовать чертежи. Применяя полученные знания, вы сможете получить хороший результат по завершении работ – у вас будет печь с плитой, построенная своими руками.

Двухъярусные печи для дома

Один из распространенных видов печей – двухъярусная. Если говорить про её устройство, то, отметим, что она состоит из двух конструкций — одна стоит на другой. Каждая из частей этого сооружения имеет размеры 165х51х238 см. При работе печи теплоотдача в нижней части составляет 3200 ккал/ч, а в верхней — 2600 ккал/ч.

При строительстве такого сооружения своими руками две конструкции разделяют между собой посредством кладки из кирпича с пустотами. Это позволяет снизить вес печи и сэкономить при её строительстве некоторое количество материала. Выкладка, которая используется для заполнения пространства между верхней и нижней печью, также выступает и в качестве основания для первой конструкции.

И у верхней печи, и у нижней, конструкция абсолютно одинаковая. В рассматриваемом случае реализована бесканальная система дымооборотов. Оказавшись в топливнике, газы движутся в верхний колпак, который снабжен специальной насадкой. После остывания газов происходит их опускание на дно до уровня топливника. Далее они уходят в дымовую трубу через подвертку.

У нижней печи дымовая труба проходит в верхней части, поэтому поверхность нагрева меньше. В составе верхней конструкции имеется отдельная дымовая труба . Процесс её кладки не содержит сложных моментов. Простой является и схема движения газов. В задней стенке имеется дверца, через которую должна выполняться прочистка нижней конструкции. Прочистка верхней конструкции должна осуществляться через дверцу, расположенную в боковой стене. В качестве топлива для двухъярусной печи можно использовать либо каменный уголь, либо антрацит. Каждая из труб, создаваемых в этой печи, дополнительно оборудуется задвижкой.

Плиту из железобетона часто используют для перекрытия верхней части пустот. Такой вариант перекрытия обеспечивает устойчивость, а кроме этого делает конструкцию печи в целом более стабильной. При выполнении кладки такого объема ошибки должны быть исключены. Ведь в случае их возникновения ремонт будет крайне затруднительным.

С большим вниманием следует подходить к устройству дымовой трубы, расположенной в нижней конструкции печи. Если в кладке будут иметь место неплотности, то в этом случае можно столкнуться с пропусканием тепла из стены, которая разделяет трубы на втором этаже. Отметим, что происходить это будет и при закрытых дымовых задвижках.

Печи с плитой или любого другого вида можно объединить в любой массив вне зависимости от того, квадратная у них форма или прямоугольная. Вид топлива тоже не имеет особого значения. Для загородного дома печь, сооруженная своими руками, может стать идеальным вариантом обогрева.

Квадратные печи с нижним прогревом

Печь такой конструкции имеет размеры 102х102х238 см. Если говорить о её теплоотдаче во время работы, то она составляет 4200 ккал в час.

Большую высоту в конструкции этой печи имеет одна из важных её частей – топливник. Симметричное расположение характерно и для его боковых отверстий, которые служат для удаления газа через боковые камеры стенок печи, расположенных по бокам сооружения. Попав туда, газ опускается по камерам, соединение которых обеспечивается специальным каналом, располагающимся под топливником.

В стояки газы попадают из каждой боковой камеры через нижние подвертки. Потом они поднимаются в боковые камеры, расположенные вверху. Все вместе они образуют верхний колпак, имеющий в своем составе три полости П-образной формы.

Полости располагаются параллельно относительно друг друга. Попав вверх, газ будет задерживаться в средней и задней полостях колпака, а после своего охлаждения переходить в переднюю плоскость по нижней части. С дымовой трубой насадного типа соединяется передняя плоскость. Оттуда газ будет уходить в атмосферу.

В конструкции этой печи предусмотрено три колпака: верхний и 2 большие камеры. Если говорить о виде топлива, которое можно использовать в сооружении этой конструкции, отметим, что оно может быть любым. Для выкладки стенок топливника при строительстве печи следует использовать огнеупорный кирпич.

Печь в доме – хорошее подспорье в деле создания комфортного микроклимата с минимальными затратами. Она может выступать в качестве главной системы обогрева жилища или использоваться в качестве дополнительного источника тепла. Строительство этого сооружения необязательно поручать специалисту. Вы сами сможете построить печь в своем доме, если изучите все нюансы возведения печи. Качественное выполнение работ позволит получить печь, которая будет хорошо отдавать тепло и прослужит десятилетия.

Используемые источники:

• http://sdelaikamin.ru/kirpichnyj-dymohod/gorizontalnyj-dymohod-97
• http://materialyinfo.ru/pech-iz-kirpicha/
• https://bio-markets.ru/2019/06/17/rysskaia-pech-s-plitoi-tehnologiia-kladki-rysskoi-pechki-so-shemami-i-detalnymi-poriadovkami/
• https://kotel.guru/pechi/kladka/populyarnye-shemy-kladki-dlya-pechey-s-plitoy.html
