Чтобы работа системы отопления была максимально экономичной, но, естественно, без потери своей эффективности, имеет смысл аккумулировать выработанное ею тепло, не востребованное в текущий момент, с тем расчётом, чтобы использовать его в то время, когда котел «отдыхает». Эта проблема решается установкой теплоаккумулятора с соответствующей обвязкой.
А как определить, какой объём воды потребуется, чтобы гарантированно сберечь весь выработанный котлом тепловой потенциал? Для этого имеется специальный алгоритм, и он воплощен в размещенный ниже калькулятор расчета объема теплоаккумулятора.
Необходимые пояснения будут приведены ниже.
Калькулятор расчета объема теплоаккумулятора
На чем строится и как проводится расчет?
Безусловно, монтаж, запуск и отладка сложной системы отопления должны проводиться специалистами, иак как существует множество нюансов, который может знать только опытный мастер. Тем не менее, минимально необходимый объем теплоаккумулятора можно рассчитать самостоятельно хотя бы с тех позиций, чтобы предусмотреть место, достаточное для его установки.
Особую важность теплоаккумулятор приобретает в системах отопления, в которых основными источниками тепла выступают твердотопливный или электрический котлы.
- Функционирование котла, работающего на твёрдом топливе, имеет особенность – своеобразную цикличность. Заправка его топливом проводится с определенной периодичность. В процессе активного горения выработанное тепло может быть избыточным, невостребованным в текущий момент, так как хорошо настроенные контура со своими термостатическими регуляторами возьмут ровно столько, сколько им требуется. А вот после прогорания топлива, до очередной загрузки, следует период простоя, и в этот промежуток времени как раз и пригодится тот тепловой потенциал, который был накоплен в аккумуляторе.
- С электрическим котлом – несколько другой «расклад». Имеет смысл основную его работу спланировать на время действия ночного льготного тарифа, а затем днем использовать накопленное за этот срок тепло.
Кроме того, теплоаккумулятор позволяет подключать к системе отопления и альтернативные источники тепловой энергии, например, солнечные коллекторы – в погожий день они способны дать весомую прибавку в общий энергетический потенциал.
Итак, что необходимо для расчета.
- Указать паспортную номинальную тепловую мощность котла отопления.
- Указать «период активности котла». Под этим условным термином понимается:
— для твердотопливного котла – известное хозяевам время прогорания топливной загрузки.
— для электрического котла – продолжительность действия ночного льготного тарифа на электроэнергию.
- Рассчитанная для конкретного дома необходимая тепловая мощность для качественного отопления. В период «активности» котла значительная часть энергии будет уходить по прямому предназначению – на обогрев помещений.
Как самостоятельно произвести расчет необходимой тепловой мощности? Можно перейти по ссылке к соответствующему калькулятору.
Необходимо сразу сделать важную ремарку – принято считать, что установка теплоаккумулятора тогда станет оправданной, когда мощность источника тепловой энергии хотя бы вдвое превышает потребное ее количество для качественного обогрева помещений.
- Желательно учесть и КПД котла – как ни крути, а потери тепловой энергии в этом плане неизбежны.
- Наконец, алгоритм расчета требует учета разницы температур в трубе подачи на входе из котла, и в «обратке». Необходимо указать соответствующие значения, которые, в принципе, несложно определить опытным путем.
Полученное значение (в литрах или в кубометрах) является минимальным.
Для чего нужен и как работает теплоаккумулятор?
Подробнее о достоинствах и недостатках, устройстве, схемах подключения и других нюансах, касающихся теплоаккумуляторов для котлов отопления – читайте в специальной публикации нашего портала.
Использование аккумуляторов тепла для системы отопления позволяет оптимизировать сжигание твердых видов топлива в котлах. Простыми словами, при наличии буферной емкости – теплоаккумулятора домовладельцу не нужно часто посещать котельную, а дрова будут сгорать в оптимальном режиме. Но для этого емкость нужно правильно подобрать, а потом и состыковать с отопительным оборудованием, что обязательно вызовет затруднения у несведущего человека. Поэтому стоит подробно разобраться, что собой представляет теплоаккумулятор для твердотопливного котла, как его подобрать и подключить к отоплению частного дома.
Что такое буферная емкость

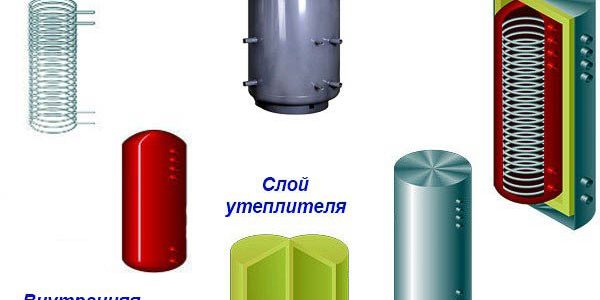

На самом деле теплоаккумулятор, предназначенный для системы отопления, — это обычный металлический бак расчетной вместительности, укрытый теплоизоляционным слоем. В простейших моделях заводского изготовления есть только патрубки для подключения теплоносителя, да гильзы под установку термометров. В буферных емкостях подороже термометры уже встроены, а самые дорогие изделия оснащаются теплообменниками в виде змеевиков. Устройство такого теплоаккумулятора показано на рисунке:
Как видно, конструкция буферной емкости не отличается особой сложностью, оттого разные мастера — умельцы приспособились ее делать своими руками, о чем рассказано в отдельной теме.
Назначение змеевиков – подогрев воды для обеспечения ГВС и присоединение альтернативных источников тепловой энергии – солнечных коллекторов. Понятно, что данная функция востребована лишь при благоприятных погодных условиях в регионе проживания. В целом же буферная емкость для котла отопления призвана решать такие задачи:
- Создание условий для работы ТТ-котла с максимальным КПД и минимальными выбросами в атмосферу.
- Комфортная эксплуатация теплогенератора, когда не нужно подбрасывать дрова в топку каждые 4—6 часов, включая ночное время.
- Подогрев и подача воды питьевого качества 1—2 потребителям (опция).
Большинство производителей отопительного оборудования, работающего на твердом топливе, в прилагающейся документации указывают, что крайне желательно выполнить подключение к ТТ-котлу теплоаккумулятора. Причина такова: агрегат достигает наибольшей эффективности при режиме работы, близком к максимальному. А поскольку излишек вырабатываемого тепла нужно куда-то поместить до подачи в систему отопления, понадобится буферная емкость с водой.
Не имея термоаккумулятора, мы стараемся всячески «придушить» тепловой агрегат, ограничивая подачу воздуха для горения. Мало того что это снижает его КПД до 40% (как у буржуйки), но и вызывает выброс в атмосферу токсичного угарного газа. Из-за этого часть европейских стран запретили сжигание древесины и угля в котлах отопления без буферной емкости.
С более редкими посещениями помещения топочной все понятно: накопленное в баке тепло еще долгое время будет расходоваться на обогрев дома при условии, что его объем правильно рассчитан. Кроме того, при совместной работе твердотопливного котла в паре с теплоаккумулятором вероятность перегрева и закипания воды в рубашке агрегата сводится практически к нулю.
Помимо взаимодействия с дровяными теплогенераторами, можно использовать теплоаккумуляторы и с электрическими котлами. Это имеет смысл, когда ночью потребляемая электроэнергия считается по тарифу, что в 2—3 раза ниже обычного. За промежуток времени, пока действует этот тариф, электроустановка сможет полностью «зарядить» тепловой аккумулятор, а он станет отдавать эту энергию на обогрев дома в течение дня.
При таком варианте результаты предыдущего расчета мощности электрического котла придется удвоить, чтобы его теплоотдачи хватило на обогрев дома и загрузку бака по ночному тарифу.
Расчет буферной емкости
Основной критерий, по которому выбирается буферная емкость для твердотопливного котла, — это ее объем, определяемый расчетом. Его величина зависит от таких факторов:
- тепловая нагрузка на отопительную систему частного дома;
- мощность котла отопления;
- предполагаемая длительность работы без помощи источника тепла.
Перед тем как рассчитать вместительность теплоаккумулятора, нужно прояснить все перечисленные моменты, начиная со средней тепловой мощности, что потребляет система в течение зимнего периода. Максимальную мощность принимать для расчета не следует, это приведет к увеличению размеров бака, а значит, и к повышению стоимости изделия. Лучше несколько дней в году претерпеть неудобства и загружать топку чаще, нежели платить сумасшедшую цену за большой теплоаккумулятор, который будет использоваться нерационально. Да и места он займет слишком много.
Мнение эксперта. Для обеспечения тепловой энергией дома площадью 200 м² достаточно буферной емкости, вмещающей 1 т теплоносителя, а это объем 1 м³. Утверждение верно для средней полосы Российской Федерации, в более южных или северных регионах расклад будет другим.
Невозможна нормальная работа системы отопления с теплоаккумулятором, когда источник тепла имеет малый запас по мощности. В этом случае «зарядить» батарею полностью не удастся никогда, поскольку теплогенератор должен одновременно обогревать дом и загружать емкость. Помните, что подбор твердотопливного котла для обвязки с теплоаккумулятором предполагает двукратный запас по тепловой мощности.
Алгоритм расчета предлагается изучить на примере дома площадью 200 м² при длительности простоя котла 8 часов. Предполагается, что вода в баке нагреется до 90 °С, а в процессе работы отопления остынет до 40 °С. Для обогрева такой площади в наиболее холодное время понадобится 20 кВт теплоты, а среднее ее потребление составит около 10 кВт/ч. Значит, батарея должна накопить 10 кВт/ч х 8 ч = 80 кВт энергии. Дальше расчет объема теплоаккумулятора для твердотопливного котла ведется через формулу теплоемкости воды:
m = Q / 1.163 х Δt, где:
- Q – расчетное количество тепловой энергии, которое надо накопить, Вт;
- m – масса воды в резервуаре, кг;
- Δt – разница между начальной и конечной температурами теплоносителя в баке, равна 90 – 40 = 50 °С;
- 163 Вт/кг °С или 4.187 кДж/ кг °С – удельная теплоемкость воды.
Для рассматриваемого примера масса воды в теплоаккумуляторе составит:
m = 80000 / 1.163 х 50 = 1375 кг или 1.4 м³.
Как видите, в результате вычислений размеры буферной емкости выходят больше, чем рекомендует эксперт. Причина проста: для расчета были взяты неточные исходные данные. На практике, особенно когда дом хорошо утеплен, средний расход теплоты на площадь 200 м² будет меньше, чем 10 кВт/ч. Отсюда вывод: чтобы правильно рассчитать размеры теплоаккумулятора для твердотопливного котла, необходимо использовать более точные исходные данные по потреблению тепла.
Для справки. Существует и укрупненный способ расчета, согласно которому на каждый кВт тепловой мощности котла приходится 25 л объема теплоаккумулятора.
Подбор теплоаккумулятора
Остальные критерии выбора емкости не столь важны и в основном касаются разных опций. Одна из них – встроенный змеевик, нагревающий воду для хозяйственных нужд. Может оказаться полезной, если нет других средств подогрева, но для больших расходов в сети ГВС этот способ точно не подойдет. Кроме того, теплообменник отнимет часть «заряда» теплоаккумулятора, уменьшив время автономной работы отопления.
Полезная опция – встроенный в верхнюю часть бака ТЭН, способный поддерживать температуру теплоносителя на определенном уровне. Благодаря электрическому подогреву система не разморозится в случае аварии и даже сможет обогревать дом какое-то время после того, как аккумулятор «разрядился», а котел еще не запущен.
Второй змеевик для подключения гелиосистемы полезен лишь в южных регионах, где солнечная активность позволит загрузить теплоаккумулятор. А вот на что стоит обратить внимание при подборе, так это рабочее давление резервуара. Надо учитывать, что большинство твердотопливных котлов рассчитано на давление в рубашке до 3 Бар, значит, и буферная емкость должна спокойно выдерживать столько же.
Схемы подключения
Способов обвязки котла твердотопливного с теплоаккумулятором и системой отопления существует немало. Но все они производные от базовой схемы, изображенной ниже. С ее помощью легко разобраться, как эти агрегаты работают в паре, а после все смонтировать своими руками.
Источник тепла, работающий на твердом топливе, имеет традиционный котловой контур со смесительным узлом, чья задача – не допустить подачу холодного теплоносителя в котел. Затем подающий и обратный трубопроводы подключены к буферной емкости, соответственно, сверху и снизу. Таким же образом к теплоаккумулятору присоединяется система отопления, тоже оснащенная узлом смешивания. Его цель – поддерживать в системе требуемую температуру воды, подмешивая часть горячего теплоносителя при необходимости.
Важный момент. Фактическая производительность циркуляционного насоса котлового контура должна быть немного выше, чем у насосного агрегата отопительной сети. Соблюдение этого условия позволит потокам внутри теплоаккумулятора двигаться в правильном направлении (показаны на схеме белыми стрелками).
На самом деле сетевой насос будет мощнее котлового и вот почему. Сопротивление сети трубопроводов и радиаторов выше, нежели 3—5 м трубы от твердотопливного котла до теплоаккумулятора. Более высокая мощность и напор нужны агрегату, чтобы преодолеть это сопротивление. Поэтому более слабый насос котлового контура сможет обеспечить больший расход, надо только верно настроить оба агрегата. Есть 2 варианта решения вопроса:
- При использовании 3-скоростных насосов можно настроить их производительность переключением скоростей.
- Поставить на входе обратки из системы в буферную емкость балансировочный вентиль, которым и производить регулировку.
Одновременный прогрев отопительных приборов и послойная загрузка теплоаккумулятора возможна, когда потоки внутри бака движутся по горизонтали с небольшим преобладанием со стороны твердотопливного котла. Возникает вопрос – как это проверить? Возникает ответ: на обеих вводах обратки в бак надо поставить термометры (как на схеме) и выполнять регулировку, переключая скорости насосов или вращая балансировочный вентиль. Важное условие: трехходовой клапан отопительной сети нужно полностью открыть вручную.
Регулировкой необходимо добиться, чтобы температура на входе в теплоаккумулятор (Т1) была меньше, чем на его выходе (Т2). Это означает, что часть горячей воды идет на «зарядку» батареи. Подробнее обо всех моментах вы сможете узнать от эксперта, просмотрев видео:
Альтернативная схема
Данная схема обвязки буферной емкости и твердотопливного котла предложена одним из участников популярного форума. Ее особенность состоит в том, что при отключении электроэнергии работоспособность схемы сохраняется, хотя за это приходится расплачиваться увеличенными диаметрами стальных труб. Ниже на рисунке изображено подключение теплоаккумулятора к закрытой системе отопления, но при монтаже ее лучше сделать открытой, о чем говорит и сам автор.
Вкратце суть такова: благодаря Т-образному вводу сверху бака происходит одновременный нагрев радиаторов и «зарядка» термоаккумулятора, сделанного своими руками. Насосом котлового контура управляет накладной датчик на подающей магистрали, включая агрегат по достижении в нем температуры 60 °С. Циркуляция в сети зависит от комнатного термостата, с которым связан сетевой насос.
Примечание. Предложенная схема обвязки проверена ее создателем на собственном опыте. Все подробности ее монтажа и эксплуатации описаны автором на форуме
Заключение
Нельзя отрицать тот факт, что теплоаккумулятор улучшает условия эксплуатации обычного твердотопливного котла. Последний сжигает топливо с максимальным КПД, а после прогрева число походов в котельную сокращается до минимума. Другое дело, что данное удовольствие – не из дешевых, из-за чего львиная доля работающих в частных домах аккумуляторов – самодельные.
Теплоаккумулятор – емкость, в которой можно накопить теплоноситель с излишками тепла, вырабатываемыми при использовании твердотопливного котла, солнечных коллекторов или любого другого источника. Далее эту энергию можно использовать для отопления или нагрева горячей воды, когда источники неактивны. Более подробно о этих емкостях, схемах подключения и особенностях вы можете прочитать здесь.
Что бы теплоаккумулятор правильно и эффективно работал необходимо рассчитать его объем. В противном случаи, при недостаточном объеме, часть тепла будет теряться и КПД вашей системы отопления будет ниже. При значительно большем объеме, чем нужно, вы потратите лишние деньги на само оборудование, а температура в емкости будет немного ниже. Что бы избежать этих проблем можно воспользоваться формулой расчета емкости или нашим онлайн калькулятором.
Онлайн калькулятор
*Если калькулятор показывает 0 (ноль), значить у вас нет излишков энергии, которые можно накопить.
Это приблизительная цифра, максимально приближенная к реальности без учета таких переменных как: вид топлива, КПД котла, энергоэффективность здания.
Пояснения
Мощность котла по паспорту – каждый производитель указывает ее с документации к оборудованию. Если котел был изготовлен самостоятельно и его мощность неизвестна, примерно определить ее можно опытным путем. На дом площадью 100 м2 достаточно котла 10 кВт. Если ваш агрегат справляется с задачей обогрева вашего дома, при средней загрузке топки, возьмете за основную величину площадь этого помещения и определите мощность. Нужно понимать что это будут очень средние данные, без учета теплопотерь, энергоэффективности здания и тд.
Мощность, необходимая для отопления вашего дома. Это та энергия, которая нужна для поддержания необходимой температуры. Ее расчет проводит специалист на основе сложных формул и многих переменных. Например, для дома в 100м2 необходимо 8,5 кВт энергии в час. Опят же это очень усредненная цифра.
Температура теплоносителя, подача и обратка. Разница между этими цифрами и будет излишком, который нужно сохранить.
Теплоемкость воды. Это – табличная величина, которая равна 4,19 кДж/кг×°С или 1,164 Вт×ч. Она принимает участие в расчетах и является статистической величиной.
Как рассчитать объем без калькулятора
Расчеты производятся на основе остаточной энергии. За основу берется мощность котла в час и расход энергии на отопление. Так же вычисляется разница между температурой теплоносителя которая подается в систему и возвращается.
Формула выглядит так: m = Q / 1.163 х Δt,
Где:
- Q – расчетное количество тепловой энергии, которую мы можем накопить. Это разница вырабатываемой мощности котла и необходимой нам для отопления;
- m – масса воды в резервуаре, кг. Ее мы хотим вычислить;
- Δt – разница между начальной и конечной температурами теплоносителя, °С;
- 1.163 кВт/кг – удельная теплоемкость воды.
Часто задаваемые вопросы
<rewiewsblock> Как влияет размер дома на объем необходимой емкости? </rewiewsblock><rewiew> Объем дома не влияет никак, влияет эффективность системы отопления и мощность котла. Ведь такие переменные как необходимое тепло для отопления в час и разница между подачей и обраткой как раз являются показателями качества вашей системы. </rewiew><rewiewsblock> Чем лучше утеплен теплоаккумулятор, тем эффективнее он будет работать? </rewiewsblock><rewiewsblock> Эта емкость подходит только для отопления? </rewiewsblock><rewiew> Ее можно использовать несколькими способами. Для обеспечения системы отопления или горячей воды. В качестве источника может использоваться твердотопливный котел, электрический котел (пример работающий ночью при установленном двух зонном счетчике и льготном тарифе). При использовании солнечного коллектора, солнечных панелей или ветрогенератора. </rewiew> Посмотреть все строительные мифы > http://vinaora.com/ —>
- Подробности
- Опубликовано: 06 Июнь 2015
Что такое тепловой аккумулятор
Тепловой аккумулятор – устройство, предназначенное для накопления тепловой энергии с целью ее использования в домах, зданиях, на промышленном производстве.
Тепловой аккумулятор или, как его иногда еще называют – буферная емкость – ни что иное, как обыкновенная бочка (круглая или квадратная). Но бочка эта не простая, а волшебная.
Она способна экономить ваши деньги и создавать комфортную температуру в доме. У самой простой модификации теплового аккумулятора два выхода вверху и два внизу. Что еще может быть проще? Про тепловой аккумулятор наслышаны многие, но когда и как его применить, сэкономив при этом на отоплении, знают далеко не все.
Когда выгодно выполнить монтаж теплового аккумулятора:
— у вас стоит твердотопливный котел;
— вы отапливаетесь электричеством;
— в помощь к отоплению добавлены солнечные коллекторы;
— есть возможность утилизировать тепло от агрегатов и машин.
Самый распространенный случай применения теплового аккумулятора, когда в качестве источника тепла используется твердотопливный котел. Тот, кто пользовался твердотопливным котлом для отопления своего дома знает, какого комфорта можно добиться с помощью подобной отопительной системы. Затопил – разделся, прогорел – оделся. По утрам в доме с таким источником тепла не хочется вылазить из-под одеяла. Регулировать процесс горения в твердотопливнос котле очень трудно.Топить нужно и при +10С, и при -40С. Горение и количество выделяемого тепла будет одинаковым, только вот этого самого тепла нужно совсем по-разному. Что же делать? О каком КПД может идти речь, когда при плюсовой температуре приходится открывать окна. Ни о каком комфорте и речи быть не может.
Схема монтажа твердотопливного котла с тепловым аккумулятором – идеальное решение для частного дома, когда хочется и уюта, и экономии. При подобной компановке вы растапливаете твердотопливный котел, нагреваете воду в тепловом аккумуляторе и получаете столько тепла, сколько вам нужно. При этом котел будет работать на максимальной мощности и с наибольшим КПД. Сколько тепла дадут дрова или уголь, столько и запасете.
Второй вариант. Монтаж теплового аккумулятора с электрокотлом. Данное решение сработает, если у вас имеется двухтарифный электросчетчик. Запасаем тепло по ночному тарифу, расходуем и днем, и ночью. Если вы решили применить такую систему обогрева, лучше поискать тепловой аккумулятор с возможностью установки электротена прямо в бочку. Электротен стоит дешевле электрического котла, да и материала для обвязки котла не потребуется. Минус работа по монтажу электрокотла. Представляете сколько можно сэкономить?
Третий вариант, когда имеется солнечный коллектор. Весь избыток тепла можно скидывать в тепловой аккумулятор. В демисезонье получается отличная экономия.
Расчет теплового аккумулятора
Формула расчета очень простая:
Q = mc(T2-T1), где:
Q — накопленная теплота;
m — масса воды в баке;
с — удельная теплоемкость теплоносителя в Дж/(кг*К), для воды равная 4200;
Т2 и Т1 — начальная и конечная температуры теплоносителя.
Допустим, у нас радиаторная система отопления. Радиаторы подобраны под температурный режим 70/50/20. Т.е. при опускании температуры в баке аккумулятора ниже 70С, мы начнем испытывать недостачу тепла, то есть попросту замерзать. Давайте расчитаем, когда это произойдет.
90 – это наши Т1
70 – это Т2
20 – температура в помещении. Она нам в расчете не понадобится.
Допустим, у нас тепловой аккумулятор на 1000 литров (1м3)
Считаем запас тепла.
Q=1000*4200*(90-70)=84 000 000 Дж или 84 000 кДж
1 кВт-ч = 3600 кДж
84000/3600=23,3 кВт тепла
Если теплопотери дома – 5 кВт в холодную пятидневку, то нам хватит запасенного тепла почти на 5 часов. Соответственно, если температура выше расчетной на холодную пятидневку, то теплового аккумулятора будет достаточно на более продолжительное время.
Подбор объема теплового аккумулятора зависит от ваших задач. Если необходимо сгладить температуру, ставим небольшой объем. Если требуется накопить тепло вечером, чтобы утром проснуться в теплом доме, нужен большой агрегат. Пусть стоит вторая задача. С 2300 до 0700 – должен быть запас тепла.
Предположим, что теплопотери – 6 кВт, а температурный режим системы отопления – 40/30/20. Теплоноситель в тепловом аккумуляторе может разогреться до 90С
Время запаса 8 часов. 6*8=48 кВт
M=Q/4200*(Т2-Т1)
48*3600=172800 кДж
V=172800/4200*50=0,822 м3
Тепловой аккумулятор от 800 до 1000 литров удовлетворит нашим требованиям.
Плюсы использования теплового аккумулятора в доме с утеплением
Если на вашем участке нет народного достояния – магистрального газа, впору задуматься о правильной системе отопления. Самое лучшее время, когда только готовится проект, а самое неподходящее – когда вы уже живете в доме и поняли, что отопление обходится очень дорого.
Идеальный дом для монтажа твердотопливного котла и теплового аккумулятора – это здание с хорошим утеплением и низкотемпературной системой отопления. Чем лучше утепление, тем меньше теплопотери и тем дольше ваш тепловой аккумулятор сможет поддерживать комфортное тепло.
Низкотемпературная система отопления. Выше мы привели пример с радиаторами, когда температурный режим составлял 90/70/20. При низкотемпературном режиме условия будут – 35/30/20. Почувствуйте разницу. В первом случае уже при понижении температуры ниже 90 градусов вы почувствуете недостачу тепла. В случае с низкотемпературной системой, можно спокойно спать до утра. Зачем быть голословным. Предлагаем просто посчитать выгоду.
Способ мы просчитали выше.
Вариант с низкотемпературной системой отопления
Q=1000*4200*(90-35)=231000000 Дж (231000 кДж)
231000/3600=64,2 кВт. Это почти в три раза больше при одинаковом объеме теплового аккумулятора. При теплопотерях – 5 кВт такого запаса хватит на всю ночь.
А теперь о финансах. Допустим, мы смонтировали тепловой аккумулятор с электрическими тенами. Запасаем по ночному тарифу. Мощность тенов – 10 кВт. 5 кВт уходит на текущий обогрев дома в ночное время, 5 кВт мы можем запасти на день. Ночной тариф с 23-00 до 07-00. 8 часов.
8*5=40 кВт. Т.е. днем мы будем пользоваться в течении 8-ми часов ночным тарифом.
С 1 го января 2015 года в Краснодарском крае дневной тариф составляет 3,85, ночной – 2,15.
Разница – 3,85-2,15=1,7 рубля
40*1,7=68 рублей. Сумма кажется маленькой, но не спешите. Выше мы давали ссылки на утепленный дом и неутепленный. Представим, что вами сделана ошибка – дом построен, вы уже прошли первый отопительный сезон и поняли, что отопление электричеством обходится очень дорого. Выше мы привели пример теплопотерь неутепленного дома. В примере теплопотери составляют 18891 ватт. Это в холодную пятидневку. Средняя за отопительный сезон будет ровно в 2 раза меньше и составит 9,5 кВт.
Следовательно, за отопительный сезон нам необходимо 24*149*9,5=33972 кВт
В рублях 16 часов, 2/3 (22648) по дневному тарифу, 1/3 (11324 кВт) по ночному.
22648*3,85=87195 руб
11324*3,85=24346 руб
Итого: 111541 руб. Цифра за тепло просто ужасающая. Такая сумма способна опустошить любой бюджет. Если же ночью запасти тепло, то можно сэкономить. 38502 рублей за отопительный сезон. Немалая экономия. Если у вас такие расходы, в пару к электрокотлу необходимо ставить твердотопливный котел или камин с водяной рубашкой. Есть время и желание – закинули дровишки, запасли тепло в тепловой аккумулятор, остальное добиваем электричеством.
В утепленном доме с тепловым аккумулятором стоимость отопительного сезона будет сопоставима с аналогичными неутепленными домами, в которых есть магистральный газ.
Наш выбор, когда нет магистрального газа, такой:
— хорошо утепленный дом;
— низкотемпературная система отопления;
— тепловой аккумулятор;
— твердотопливный котел иди водяной камин;
— электрокотел.
Содержание
Равномерность работы системы отопления и минимальное время за ее присмотром – мечта каждого владельца собственного дома. Не на последнем месте стоит экономичность. Теплоаккумулятор для отопления (ТА) объединяет и выполняет вышеуказанные функции. Данное специальное устройство самостоятельно в нужный момент уменьшает или увеличивает температуру теплоносителя. В результате достигается тепловой комфорт в отапливаемых помещениях. Вмешательство человека в этом процессе исключается. О том, как подключить теплоаккумулятор к твердотопливному котлу будет рассказано далее.
Назначение теплоаккумулятора
Установленный в системе отопления он в автоматическом режиме:
- накапливает излишнее тепло;
- отдает накопленное тепло теплоносителю в нужный момент;
- предотвращает закипание воды в котле при отсутствии электроэнергии;
- обеспечивает работу котла без вмешательства человека.
В теплоаккумуляторе накопителем излишков тепла является буферная емкость для воды. (На фото красная). Представляет собой ёмкость для воды со змеевиком, укрытую теплоизоляцией. Пока горят дрова, она накапливает избытки тепла. Как только котел перестает выдавать нужную температуру, излишнее тепло из этой емкости отдается в систему отопления. Вода в радиаторах не остывает. Система отопления в домах не устанавливается без электрических насосов, которые обеспечивают циркуляцию теплоносителя. Не трудно представить, что происходит в момент перебоев с электроэнергией. Дрова горят, тепло выделяется, а вода неподвижно стоит в трубах. Начинается ее закипание в котле.
Если этот момент упустить, то возможен взрыв со всеми вытекающими последствиями. Теплоаккумулятор для отопления препятствует этому. Пока горит топливо, его приходится периодически добавлять. Если не сделать это вовремя, котел потухнет. Чем это опасно в сильные морозы, знает каждый. Имея ТА процесс между закладками дров увеличивается в разы. При этом не создается опасность размораживания системы из-за затухания котла.
Выбираем теплоаккумулятор
ТА выбирают проектируя систему отопления. Правильно подобрать теплоаккумулятор помогут инженеры-теплотехники. Но, если невозможно воспользоваться их услугами, придется выбирать самостоятельно. Сделать это не трудно.
Главными критериями при подборе этого устройства принято считать следующие:
- давление в системе отопления;
- объем буферной емкости;
- наружные размеры и вес;
- оснащение дополнительными теплообменниками;
- возможность установки дополнительных устройств.
Напор воды (давление) в системе отопления — основной показатель. Чем он выше, тем теплее в обогреваемом помещении. Учитывая этот параметр, при выборе теплоаккумулятора для твердотопливных котлов обращается внимание на максимальное давление, которое он способен выдерживать. Теплоаккумулятор для твердотопливного котла, показанный на фото, изготовлен из нержавеющей стали, выдерживает высокое давление воды.
Объем буферной емкости. От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется.
Наружные размеры и вес. Это тоже важные показатели при выборе ТА. Особенно в уже построенном доме. Когда расчет теплоаккумулятора для отопления произведен, доставка к месту установки осуществлена, возможно возникновение проблемы с самой установкой. По габаритным размерам он может просто не вписаться в стандартный проем двери. Помимо этого, ТА большой емкости (от 500 л.) устанавливаются на отдельный фундамент. Массивное устройство, заполненное водой станет еще тяжелее. Эти нюансы нужно учитывать. Но выход найти легко. В этом случае приобретается два теплоаккумулятора для твердотопливных котлов с суммарным объемом буферных емкостей, равным расчетному для всей системы отопления.
Оснащение дополнительными теплообменниками. При отсутствии в доме системы ГВС, собственного контура подогрева воды в котле, лучше сразу приобрести ТА с дополнительными теплообменниками. Для проживающих в южных районах полезным будет подключение солнечного коллектора к ТА, что станет дополнительным бесплатным источником тепла в доме. Простой расчёт системы отопления покажет, сколько дополнительных теплообменников желательно иметь в теплоаккумуляторе.
Возможность установки дополнительных устройств. Здесь подразумевается установка ТЭНов (трубчатых электрических нагревателей), КИП (контрольно-измерительных приборов), предохранительных клапанов и других устройств, обеспечивающих бесперебойную и безопасную работу буферной емкости в устройстве. Например, в случае аварийного затухания котла, температуру в системе отопления будут поддерживать ТЭНы. В зависимости от объема обогрева помещений комфортной температуры они могут не создать, но размораживание системы предотвратят обязательно. Наличие КИП позволит своевременно обратить внимание на возможные неполадки, возникшие в системе отопления.
Важно. Выбирая теплоаккумулятор для отопления заостряйте внимание на его теплоизоляцию. От нее зависит сохранение полученного тепла.
Расчет объема буферной емкости котла
Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.
Находим следующие данные:
- мощность котла, кВт;
- время активного горения топлива;
- тепловая мощность обогрева дома, кВт;
- КПД котла;
- температуры в трубе подачи и «обратке».
Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м2, время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.
Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды:
Подставив цифры в формулу получим 1375 кг воды или 1,4 м3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м2 надо установить ТА емкостью 1,4 м3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.
Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.
Собрав данные по системе отопления выполняем вычисления по формуле:
W = m×c×∆t (1)где:W – количество необходимого тепла для нагрева теплоносителя;m – масса воды;c – теплоемкость;∆t – температура подогрева воды;
Кроме этого понадобится значение k – КПД котла.
Из формулы (1) находим массу:m = W/(c×∆t) (2)
Поскольку КПД котла известен, уточняем формулу (1) и получаемW = m×c×∆t×k (3)откуда находим уточненную массу водыm = W/(c×∆t×k) (4)
Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт
Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.
Совет. Для более точного расчета объема буферной емкости лучше обратиться к специалистам.
Способы подключения
Подключение теплоаккумулятора к твердотопливному котлу осуществляется различными способами.
Но в любом случае существует ряд правил, соблюдение которых обязательно:
- все соединения в системе должны быть резьбовыми или фланцевыми;
- рекомендуется установка запорной арматуры на магистрали ТА;
- оснащение КИП входов и выходов ТА;
- установка фильтров очистки на входах;
- установка манометра и предохранительного клапана на ТА;
- предусмотреть установку клапана воздухоотводчика.
Соблюдение этих требований обеспечивает работоспособность и безопасность всей системы отопления. Обвязка твердотопливного котла с теплоаккумулятором осуществляется по различным схемам. На фото показана одна из них. По своей сути она является упрощенной базовой моделью системы отопления. Поняв принцип ее действия можно приступать к самостоятельному монтажу.
Как выполняется обвязка смотрите на видео:
Смесительный узел котлового контура предотвращает попадание холодной воды в котел. В то же время аналогичный узел контура отопления при необходимости подает часть горячего теплоносителя в систему для поддержания в ней заданной температуры.
Балансировочный вентиль позволяет обеспечить одинаковый нагрев всех приборов отопления, на каком бы удалении от котла они не находились. При наличии дополнительных змеевиков и солнечного коллектора на крыше ТА на определенное время превращается в термоаккумулятор. Это позволяет снизить расход топлива для котла. Схема подключения теплоаккумулятора к твердотопливному котлу практически не изменяется.
К сведению. Теплоаккумулятор для котлов отопления можно не только подключить, но и изготовить своими руками, что многими уже опробовано.
Теплоаккумулятор для твердотопливного котла позволяет сжигать топливо с максимальным КПД, и увеличивает время между заброской дров. Наряду с ощутимой экономией топлива и комфортной температурой отапливаемых помещений это устройство становится востребованным в каждой системе отопления. Подключение теплоаккумулятора к твердотопливному котлу своими силами больших трудностей не создает.
Видео по теме:
Используемые источники:
- https://stroyday.ru/kalkulyatory/obshhestroitelnye-voprosy/kalkulyator-rascheta-obema-teploakkumulyatora.html
- https://otivent.com/kak-rasschitat-teploakkumulyator-i-vypolnit-ego-obvyazku
- https://vremya-stroiki.net/raschet-obema-teploakkumulyatora-dlya-otopleniya-chastnogo-doma/
- http://geo-comfort.ru/stati/122-teplovoj-akkumulyator-kak-raschitat-ob-em
- https://profiteplo.com/tverdotoplivnye/27-teploakkumulyator-dlya-kotlov-otopleniya.html
-110x80.jpg)
