Установка твердотопливного котла в частном доме

Твердотопливные котлы сегодня снова набирают популярность. Причина повышенного интереса к этому виду отопительного оборудования состоит сразу на нескольких аспектах. Большая мощность и автономность механизмов на твердом топливе, если сравнивать с газом и электричеством, обеспечивают широкие возможности потребителю для оборудования в доме автономной системы отопления. Монтаж твердотопливного котла особенно актуален для жителей тех районов, где нет централизованного газоснабжения. В плане выбора отопительного прибора и системы отопления подкупает тот факт, что для установки на твердом топливе не нужно получать официальное разрешение органов надзора и контроля.

Установка котла отопления выполняется с учетом проектных данных. Далее рабочая система отопления подлежит регистрации органами МЧС, отвечающих за печное отопление и безопасность объектов, отапливаемых твердыми видами топлива. Схематически установка и подключение отопительных агрегатов на твердом топливе выглядит следующим образом.

Оценив все очевидные преимущества индивидуального отопления на ископаемом топливе или на отходах древесины, плюсы и минусы приборов на твердом топливе можно смело приступать к оборудованию отопительной оборудования в частном доме. Единственное, что представляет интерес в данной ситуации, как должно осуществляться подключение домашнего твердотопливного котла к другим приборам и к самой системе отопления

Рассмотрим особенности и нюансы подключения оборудования всех видов.

В чем особенность подключения твердотопливного котла. Важные нюансы

На данный момент в быту используется довольно разнообразные схемы подключения котлов на твердом топливе к индивидуальной системе отопления. В каждом отдельном случае берется во внимание вид котла, каким топливом снабжается отопительный прибор и какова его мощность. Основные задач и требования, которые ставятся перед отопительными приборами – это обогрев помещений, работа системы ГВС, необходимый уровень комфорта и условия эксплуатации.

Как подключить твердотопливный котел к системе, если уже на стадии разработки и планирования возникло желание наладить взаимодействие твердотопливного котла с электрическим прибором. Когда дело касается непосредственно установки агрегата и его подключения ко всем элементам всего отопительного комплекса, возникает масса вопросов.

Правильно составлена теплотехническая схема, залог успешной установки и подключения оборудования. Грамотным решением будет заказать разработку проекта специализированному учреждению. Если вы решили все сделать своим руками, потребуются определенные технические знания, навыки и участие профессионалов. Повод обратиться к услугам специалистов заключается в том, что схема подключения твердотопливного котла существенно отличается от привычного для нас всех газового автономного отопления и отопительной схемы на электричестве.

Тем более что от того, насколько правильно подключено нагревательный прибор на твердом топливе зависит последующая работа всего отопления, рентабельность индивидуального отопления.

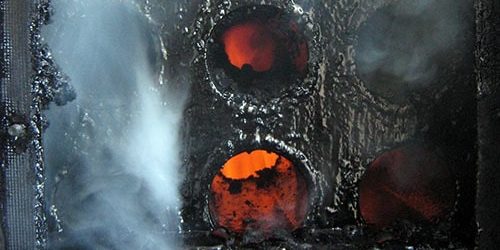

Важно! Следует помнить при работе с твердотопливными агрегатами, рабочая температура котла варьируется в диапазоне 60-90С, не меньше и не больше. Требуется кропотливая и тщательная регулировка температуры нагрева для выхода на рабочий режим ввиду инертности котельного оборудования этого вида.

К примеру: вы используете отопительный прибор в рабочем режиме на температуре ниже допустимых переделов. Температура теплоносителя в обратном контуре ниже 55 С (точка росы) приводит к образованию чрезмерного количества конденсата, который начинает вытекать с котла наружу. Во-первых, на стенках топки образуется в большом количестве сажа, которая оседает на теплообменнике и скапливается на стенках дымохода, уменьшая его сечение. Как результат, теряется драгоценные показатели КПД нагревательного прибора, возникают сложности с его обслуживанием. Во-вторых, котельное помещение приобретает неаккуратный вид.

Установке котла предшествует работа, связанная с подключением нагревательного оборудования к системе трубопровода. Схема, несмотря на сложное и дорогостоящее оборудование должна быть простой и понятной. Для подключения изделия конфигурация отопления должна отвечать следующим минимальным требованиям:

• обязательно присутствуют большой и малый контур, по которым циркулирует вода;
• трубопровод должен иметь хорошую проходимость;
• монтаж трубопровода должен быть выполнен в соответствии с параметрами, указанными на спецификации.

Не последнее место в домашнем отоплении занимает вентиляция. Прибор должен быть подключен к системе вентиляции, устройство которой выполняется строго по с существующим нормам и стандартам. Правильно оборудованная вытяжка и вентиляция не только способствуют повышению эффективности работы котла, но и гарантируют безопасную эксплуатацию сложного агрегата в жилом доме.

Традиционная схема подключения твердотопливных котлов

Основу практически любой, используемой сегодня автономной системы отопления составляет подключение теплоаккумулятора к твердотопливному котлу. Именно эта связка является ключом к безопасности всего отопительного комплекса. Предварительно сделанные тепловые расчеты позволяют беспрепятственно подавать теплоноситель на специальную емкость, которая выполняет аккумулирующие функции. При необходимости, во время остывания основного механимзма, система отопления отбирает из теплового аккумулятора теплоноситель нужной температуры.

Нагревательный прибор с теплоаккумулятором может работать в постоянном рабочем режиме, сохраняя максимально высокий КПД, экономя при этом драгоценное топливо.

Для справки: на стадии проектирования можно рассчитать объем аккумулирующей емкости, учитывая мощность прибора. Такие расчеты важны, прежде всего, что бы рассчитать количество загрузок котла топливом для обогрева жилого помещения на протяжении двух, трех дней.

Нередко именно с помощью расширительного бака осуществляется регулировка температуры теплоносителя в отопительном контуре. Ниже показана схема подключения теплоаккумулятора к твердотопливному котлу и место теплового аккумулятора во всей единой системе отопления частного дома.

Расширительный бак является обязательным элементом всей системы, на котором базируется горячее водоснабжение. Контур горячего водоснабжения помещается в теплоаккумулятор, где разогретый теплоноситель отдает свое тепло проточной воде, циркулирующей по контуру ГВС. Без расширительного бака невозможно оборудовать подключение теплого пола. Котлы длительного горения вместе с теплоаккумулятором идеально подходят для обустройства отопления по типу «теплые полы». За счет расширительного бака создается необходимая температура теплоносителя, который далее поступает в трубопровод, уложенный на пол. Отопления «теплый пол» в таком виде обладает максимальной эффективностью.

Для расчетов: объем теплового аккумулятора берется из расчета 25-30 л. емкостного объема на 1 кВт мощности котла.

Схемы подключения твердотопливных котлов вместе с расширительным аккумулирующим баком представляют собой комплекс сложного и дорогостоящего оборудования. Несмотря на высокую стоимость подобных схем обогрева, вложенные средства и ваши старания окупятся в скором времени.

Другие схемы подключения нагревательного прибора на твердом топливе

Подключаем устройство к магистрали с подмесом

Конструкция системы отопления в данном случае включает следующие элементы:

• группу безопасности отопительного оборудования (термостатический клапан, предохранительный клапан);
• расширительная емкость (тепловой аккумулятор);
• циркуляционный насос, обеспечивающий подачу теплоносителя на всю систему;
• запорная арматура.

Данная схема отличается тем, что она имеет дополнительный контур подмеса и краны, с помощью которых можно легко объем теплоносителя в контуре подмеса. Такой вид присоединения позволяет держать радиаторы отопления с комфортной температурой, притом, что отопительный котел работает в оптимальном режиме.

К примеру: в пиролизном котле температура воды составляет 70-80 С, система отопления для жилых комнат выдает температуру теплоносителя на батареи не более 65 С.

Подключение твердотопливной установки с гидрострелой

Этот тип подключения используется в тех ситуациях, когда система отопления имеет не один, а несколько контуров. Гидравлический распределитель или гидравлическая стрелка выполняет задачу предохранителя, исключая гидравлическое воздействие циркуляционных насосов, установленных на каждом контуре. Гидрострелка одновременно выступает уловителем шлама, осуществляет дегазацию всей отопительного комплекса.

Схема подключения в доме котла твердотопливного с гидрострелой состоит из следующих элементов:

• приборы контроля;
• расширительная емкость;
• два независимых друг от друга циркуляционных насоса;
• гидравлическая стрела;
• радиаторы отопления;
• распределительные гребенки (грязеулавиватели).

Обвязка твердотопливного котла с электрическим или газовым котлом

В систему отопления может быть включен целый набор нагревательных приборов, задача которых дополнять друг друга при необходимости. Котлы на угле или на дровах используются в качестве основного источника отопительного агрегата, тогда как электрический или газовый агрегат выполняют вспомогательные функции.

Подключение электрокотла к твердотопливному котлу осуществляется с целью объединить все основные агрегаты в единую автоматизированную систему отопления.

На заметку: электрические котлы обычно дублируют работу традиционных котлов, работающих на дровах. При ослаблении горения в топке основного котла, особенно часто случается подобное в ночное время, запускается электрический отопительный прибор.

Электрическое нагревательное устройство одновременно служит и пусковым механизмом для твердотопливного котла.

Присоединение осуществляется через буферную емкость, которая играет роль гидроразделителя и теплоаккумулятора. Затухание пламени в топке котла приводит к тому, что температура теплоносителя в расширительной емкости начнет опускаться, следовательно, автоматически включается электрический подогрев. При возобновлении работы основного котла, происходит обратный процесс. Разогретый теплоноситель поступает обратно на датчик и электронагреватель отключается. Какой должен работать прибор, решает автоматика.

Примерная схема приведена на рисунке ниже

Система жизнеспособна и высокоэффективна, однако, такой комплект нагревательных приборов имеет очень высокую стоимость. В основном подобная схема используется для обогрева жилых зданий большой площади.

Как подключить ваш агрегат к вентиляции и дымоходу

Подключение твердотопливного котла к дымоходу является одной из ключевых задач, от решения которой зависит последующая функциональность не только нагревательного прибора, но и всего отопления. Свой дом, в котором вы хотите иметь комфортный микроклимат и уют, необходимо защитить от вредных продуктов горения.

Для тех, кто хочет сделать дымоход своими руками, существует несколько дельных советов.

• труба дымохода должна иметь диаметр не меньше, чем сечение выходного патрубка;
• когда дымоход имеет прямоугольную форму, а выходной патрубок котла сделан круглой формы, необходимо их сопоставить по площади проходного сечения.
• длина дымохода от первого изгиба не должна превышать двух диаметров трубы. Дымовая труба должна иметь минимальное количество поворотов и изгибов.

В последнем случае соблюдение угла наклона не обязательно, если отопительный котел оснащен нагнетателем.

На видео можно получить необходимую информацию о том, как монтируется дымоход котла на твердых видах топлива.

Заключение

Монтаж котла на твердом топливе предполагает собой сложный и кропотливый процесс. От того, какую схему подключения вы выбрали, зависит много факторов. Эффективность автономного отопления проявится сразу, после того как запуститься в работу твердотопливный котел. Включение котла наглядно покажет, правильно ли подключен отопительный агрегат, как функционируют все другие элементы системы и приборы. При первом пуске можно выявить технические недочеты и промахи, устранив которые можно добиться оптимизации всех процессов. Нормально работающий механизм позволит обеспечить систему необходимым количеством теплоносителя для теплого пола. Правильно рассчитанная емкость расширительного бака гарантирует вам достаточное количество воды для ГВС.

См. Наша цена на монтаж и обвязку, на котел и бойлер в Минске

Подключение котла (монтаж-обвязка-установка) – это НЕ следующий этап после покупки твердотопливного котла, важно решить вопрос кто и как его будет устанавливать, определите заранее, а НЕ купить твердотопливный котел без установки, в Минске особенно. Ведь купив ещё можно криво установить, и в чём тогда смысл котла твердом топливе, следует подойти со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует специфических знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли удастся. Да и опасная это затея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь вникнуть в этот процесс и как минимум постарайтесь сами разобраться в нюансах установки котла (вам же в дальнейшем им пользоваться много лет и эксплуатировать систему отопления, кстати котёл на дровахнаиболее часто используется и имеет больше нюансов по обвязке).

Обвязка — комплекс работ по подключению оборудования к инженерной системе (обвязка котла). Бывают обвязки: страховочные спортивные и для промышленного альпинизма, обвязка фундамента досками.

Постараемся перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и вывода дыма:

• подготовка основания для установки твердотопливного котла – оно должно быть строго горизонтальным. Т.к. твердотопливный котел имеет не маленький вес, то стяжка пола, залитая под него должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
• также любой отопительный котел (кроме электрического) требует подключить дымоход. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься вдоль стены дома выше конька (утепленный). Любой дымоход необходимо ежегодно чистить и следить за его состоянием.

Как правильно обвязать твердотопливный котел

Обвязка котла твердотопливноготребует обеспечения определенных мер безопасности системы отопления:

• установка аварийного клапана (или группа безопасности котла). В случае поднятия давления в системе отопления, произойдет аварийный сброс теплоносителя в канализацию. И это предотвратит взрыв котла.
• монтаж охлаждающего контура на твердотопливном котле убережет вас от взрыва котла, а также от необходимости подпитки системы отопления в случае описанном выше.
• подключение источника бесперебойного питания ИБП к котлу и насосам, позволит исправно работать системе отопления даже при отключении электроэнергии, о чём мы часто слышим в новостях по множеству населённых пунктов Беларуси.
• подключение твердотопливного котла по пожарным нормам необходимо производить только металлической трубой (черный металл, оцинкованная, нержавеющая или углеродистая сталь), любой вариант подойдет. Что касается диаметров, то чаще всего котлы мощностью до 30 кВт мы подключаем трубой 1 1/4″, котлы мощностью до 50 кВт – 1 1/2″, и котлы до 100 кВт – 2″ или 2 1/2″.
• в схеме подключения твердотопливного котла и соответственно при обвязке твердотопливного котланеобходимо предусмотреть расширительный бак открытого или закрытого типа (в зависимости от системы отопления). Объем расширительного бака рассчитывается по простой формуле:

  V бака = V системы : 10

  Схема подключения твердотопливного котла требует устанавливать расширительный бак на обратной линии. Это продлит срок службы мембраны бака.

• подключать котел на твердом топливе (мощностью до 70-80 квт) желательно не с помощью сварочных работ, а на резьбовых соединениях. В дальнейшем это упростит обслуживание всей системы, а также без проблем позволит заменить любой, вышедший из строя, узел.
• схема подключения твердотопливного котла подразумевает наличие термостатического смесительного клапана (для стальных котлов — это защита от излишнего конденсата, а для чугунных — защита от холодной обратки, под влиянием которой может лопнуть секция котла).

Это только некоторые нюансы, на соблюдение которых, при подключении твердотопливного котла, необходимо обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

О цене: ЦЕНА ОБВЯЗКИ ТВЕРДОТОПЛИВНОГО КОТЛА

Схемы подключения котла для общего представления

Разберём обвязку на схемах. Простая обвязка котла включает:

• циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
• расширительный бак (2) забирает из системы излишнюю воду (теплоноситель) при её нагревании и отдаёт обратно в систему,
• группа безопасности котла (3) с предохранительным клапаном при закипании котла выбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и самого котла. Защищаем теплообменник котла от попадания на него излишне холодной воды, что выводит его из строя раньше времени. Ставим 3-х ходовой термостатический смесительный клапан(8) – если с обратки от радиаторов отопления пойдёт холодная, более чем полезно теплообменнику котла, клапан включит подмес горячей воды.

Теперь защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является: горение твердого топлива в котле полностью не поддаётся контролю как у газовых и электро котлов. Поэтому обязательно для обвязки системы отопления с твердотопливным котлом не допустить излишнего перегрева воды до 95 град. в трубах и радиаторах отопления до опасной для прикосновения человека температуры. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать и одновременно.

Вариант 1: Смесительный клапан (7) по мере необходимости добавляет в трубу к радиаторам отопления более прохладную воду из обратки воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-х ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 град. через обратку запустит в котёл холодную воду из водопровода, а из котла перегретую воду выбросит в канализацию. Так как такое возможно при отключении электричества в доме. Останавливается насос котла, но и насос в скважине. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и её может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийный гравитационный контурс обратным клапаном (9) – схема показывает его вариантом, однако контур требует специфики, определенного низкого давления и температуры, может содержать в себе радиатор отопления для этих целей.

Вариант 4: Использовать несколько метода одновременно.

Подключение котла на фото

Номерами на фото обозначено оборудование в системе отопления твердотопливного котла из выше приведённых схем.

Обвязка твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла с подключением к закрытому контуру системы отопления содержат обязательно группу безопасности котла, расширительный бак и циркуляционный насос. Котлы на твердом топливе не имеют ряда функций безопасности, по этому обвязка твердотопливного котла должна включать указанные системы безопасности дополнительно. Безопасное подключение котла – это безопасность жизни и здоровья домочадцев и обязано обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°C. Теплообменник не должен быть подвержен большим тепловым перепадам – это предотвратит нежелательные деформации металла и образования дегтя и сажи в вашем котле. Обеспечивает данное условие монтаж смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла — должна проводится исключительно специалистами. Установка котла на твердом топливе самостоятельно своими руками чрезвычайно опасна, тем более такая установка котла скорее всего не будет принята пожарниками. Данный материал как подключить котел на твердом топливе имеют целью познакомить вас с темой, чтобы ваш выбор и контроль специалистов по монтажу был более грамотным.

Фото монтаж отопления – Минск обл., г. Дзержинск

Монтаж отопления: Минск – прорисовка схемы, Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начинаем с прорисовки карандашом схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS 58 кВт, буферная емкость / теплоаккумулятор S-Tank 2000 л, расширительный бак 300 л, циркуляционный насос грундфос 32-60. Кстати, как и всё, клиент выбирал дымоходы на Дом котлов бай.

Установка котла отопления на твердом топливе на фото проведена Дом котлов бай, Минск.

Также фото: ПОСМОТРЕТЬ ФОТО УСТАНОВКИ ОТОПИТЕЛЬНЫХ КОТЛОВ НА ТВЕРДОМ ТОПЛИВЕ

На видео Сергей Николаевич, главный инженер Дома котлов, Минск, начинает подключение твердотопливного котла пеллетного с теплоаккумулятором с простых истин.

Установка твердотопливного котла, монтаж твердотопливного котла, обвязка твердотопливного котла пеллетного с теплоаккумулятором, ответы на вопрос какой котел лучше и какое отопительное оборудование купить— всем этим темам посвящен весь наш сайт интернет-магазина Дом котлов бай, Минск.

Главные причины, по которым люди, живущие в частном секторе, выбирают отопительную систему для дома на твердом горючем — простота в эксплуатации, экономичность и высокая эффективность. Для того чтобы правильно провести монтаж такого оборудования, необходимо ознакомиться со схемой отопления частного дома с твердотопливным котлом, а также соблюдать рекомендации по установке.

1 Характеристика твердотопливного оборудования</span></h2>

Газовые магистрали и стабильное электроснабжение в России до сих пор есть не в каждом регионе. Кроме того, электроэнергия стоит недешево. За городом нередко происходят сбои в подаче электричества, а возможность воспользоваться газом существует не всегда. Именно поэтому установка твердотопливных котлов отопления в частном доме имеет массу достоинств:

1. 1. Можно использовать именно те теплоносители, которые доступны в конкретном регионе и стоят недорого, например, уголь, дрова, отходы древесины, торф и т. д.
2. 2. Котлы, работающие на твердом топливе, самые дешевые среди оборудования этой категории.
3. 3. Существует большой ассортимент таких аппаратов, к каждому из которых можно докупить нужные вспомогательные детали и автоматику, если это необходимо.
4. 4. Для монтажа твердотопливного агрегата не нужно получать разрешение администрации, в отличие от газовых котлов.

Однако каждая система имеет не только плюсы, но и минусы. К недостаткам такого оборудования относят:

1. 1. Пожароопасность. Она больше касается дизельных и газовых устройств, но при проблеме с проводкой может возникнуть и с электрическим котлом. Схема подключения твердотопливного котла обладает такой же опасностью, как и все другие разновидности систем.
2. 2. Нужно контролировать, сколько теплоносителя находится в топке. Нельзя просто включить твердотопливное оборудование и забыть о его работе. В пеллетные котлы и устройства длительного сгорания можно подкладывать теплоноситель реже, но такие системы отличаются меньшей автономностью.
3. 3. Процессом горения топлива сложно управлять, в то время как в газовых и электрических моделях можно просто отключить электроэнергию или перекрыть газ.

‘ >Правильное подключение твердотопливного котла длительного горения ДТМРекомендуемСхема обвязки твердотопливного котла в системе отопления

1.1 Разновидности котлов</span></h3>

Системы различаются в зависимости от того, на каком теплоносителе они работают. Чаще всего используют следующее топливо:

• торф;
• дрова;
• древесные отходы;
• брикеты и пеллеты;
• уголь.

Также существуют котлы комбинированного типа. Они могут функционировать на двух или более теплоносителях (например, дровяное горючее + газ/дизель, дрова/электричество и т. д. ). Их использование выгодно в таких случаях:

1. 1. В местности проживания оба теплоносителя имеют невысокую цену и отличаются доступностью. В такой ситуации это очень удобно. Если закончились дрова, всегда существует возможность перейти на газ, отключили электричество — можно применять дрова или угольную разновидность топлива.
2. 2. При двухтарифной оплате электричества. Можно использовать дрова в течение дня, а в ночное время суток, когда электричество стоит дешево, включать электрическое отопление.

Кроме того, существуют котлы длительного горения. Такое оборудование делится на три разновидности:

1. 1. С верхним розжигом. Пламя распространяется сверху вниз, поэтому закладка сгорает медленнее.
2. 2. С ограничениями по подаче воздуха и удлиненной топкой. Пламя распределяется по горизонтали. Сокращая количество кислорода, необходимого для сгорания, можно уменьшить интенсивность пламени.
3. 3. Пиролизные. Имеют две камеры, в одной из них сгорает теплоноситель, а в другой дожигаются газы, испаряющиеся при горении. Такое оборудование очень эффективно, однако оно имеет более высокую цену, чем другие модели.

‘ >Учим работать котлы — ЭКОНОМЯ ЭЛЕКТРИЧЕСТВО! Дешево и сердито!РекомендуемСхема для сборки твердотопливного котла своими руками

1.2 Обвязка аппарата</span></h3>

В комплект к котлу крайне редко идут автоматика, насос и группа безопасности. Все необходимые элементы владелец приобретает дополнительно, основываясь на особенностях оборудования. Следующий шаг — сделать систему более функциональной. Для этого пригодятся такие приспособления:

1. 1. Теплоаккумулятор. Благодаря этому инструменту в доме не будет возникать резких перепадов температуры при перезагрузке котла. Оборудование представляет собой большой бак, который нужно вмонтировать между подающей трубой и котлом. Для того чтобы отрегулировать температурный режим, на выходе из бака ставят смеситель с клапаном-трехходовкой.
2. 2. Бойлер для косвенного обогрева для ГВС устанавливают параллельно системе отопления. Его снабжают собственным насосом и смесителем для того, чтобы вода не остывала во время движения.

РекомендуемСхема и особенности подключения газового котла своими руками

1.3 Открытая самотекущая система</span></h3>

Перед тем как подключить твердотопливный котел отопления своими руками, нужно ознакомиться с основными типами разводки. Их существует несколько.

Система открытого типа с естественной циркуляцией — это самая безопасная схема отопления дома твердотопливным котлом. Она имеет следующие особенности:

1. 1. В контуре располагается расширительный бак (его помещают в наиболее высокой области трубопровода).
2. 2. В системе нет циркуляционного насоса. Вода перемещается с помощью естественной циркуляции. Для такой схемы используют трубы с большим сечением, их размещают под легким углом, чтобы вода могла свободно стекать.

‘ >Как правильно подключить твердотопливный котел к системе отопления

Открытая система имеет много преимуществ. Можно выделить следующие плюсы такой схемы:

1. 1. Обогрев не зависит от электричества, поскольку в системе нет циркуляционного насоса.
2. 2. Устройства для обвязки обойдутся недорого (не требуется насос, открытый бак стоит меньше, чем мембранный).

Однако схема также имеет и минусы. Следует обратить внимание на такие отрицательные факторы при ее использовании:

1. 1. Сделать монтаж будет сложно. Необходимо располагать трубы под определенным уклоном, размещать детали обвязки на нужной высоте.
2. 2. В систему будет попадать кислород, который рано или поздно повлечет за собой образование коррозии.
3. 3. В открытой схеме происходит частичное испарение энергоносителя, поэтому его нужно будет восполнять.
4. 4. Даже если трубы имеют большой диаметр, самотекущая система все равно будет более медленной, нежели принудительная. Нужно оснастить все отопительные устройства регулировочными кранами, число запорной арматуры должно быть минимальным. Однако даже при таком подходе прогрев контура не будет очень эффективным.

Профессионалы рекомендуют помещать в расширительный бачок 1—2 см слоя минерального масла. Это позволит уменьшить поступление кислорода в устройство, благодаря чему энергоноситель будет испаряться в меньшем количестве.

1.4 Закрытый контур с естественной циркуляцией</span></h3>

В этой схеме также нет циркуляционного насоса, однако присутствует другой вид расширительного бака — мембранный (закрытый). Здесь конфигурация аналогична предыдущей системе (трубы большого диаметра, размещенные под небольшим углом), но удастся избежать нескольких минусов, свойственных открытым системам:

1. 1. Через закрытый бак в трубопровод не поступает кислород, соответственно, коррозия будет развиваться медленнее.
2. 2. Нет необходимости постоянно восстанавливать число энергоносителя в контуре.

‘ >Обвязка твердотопливного котла

Закрытая система с естественной циркуляцией — это отличный вариант. Однако при ее использовании обязательно нужно учитывать следующие детали:

1. 1. В емкость бака должно помещаться как минимум 10% количества энергоносителя.
2. 2. На подающую трубу нужно установить предохранитель. Тогда при давлении больше 3 атмосфер клапан будет избавляться от лишнего теплоносителя.
3. 3. В верхней области контура нужно вмонтировать воздухоотводчик.

2 Особенности монтажа</span></h2>

Монтаж твердотопливного котла с насосом может быть проведен только в закрытой системе. Принудительная циркуляция имеет следующие плюсы:

1. 1. Помещение будет прогреваться равномерно, теплоноситель двигается с высокой скоростью.
2. 2. Нет необходимости применять большие трубы. Лучше всего использовать изделия из полипропилена, а не пластиковые.
3. 3. Монтаж производится максимально просто, не нужно размещать трубы под уклоном.

Но при принудительном течении давление будет более высоким, поэтому к группе безопасности предъявляются повышенные требования.

Установка такого контура не исключает возможности перейти на самотекущий режим при неисправности насоса или сбое в энергосистеме. Подсоединение циркулирующего насоса происходит параллельно и с отсекающими вентилями на байпасе.

Обычно насос монтируется в трубопровод в области обратной трубы около котла, так как в этом месте наименьшая температура. Такой подход позволяет сэкономить ресурсы прибора. Кроме того, это наиболее безопасно, поскольку при размещении на подающую трубу пары будут перекрывать циркуляцию, если произойдет закипание жидкости в котле. Перед насосом в области обратной магистрали ставится фильтр.

2.1 Коллекторная разводка</span></h3>

В разветвленном трубопроводе с большой длиной единственного насоса может быть недостаточно. В такой ситуации монтируют несколько устройств, иногда могут даже ставить по одному на каждый контур (отдельно на теплый пол, ГВС, радиаторы). Теплый пол имеет температуру около 50 градусов, поэтому насос можно установить на входе в контур.

Коллекторная разводка лучше всего подходит для большого частного дома. Энергоноситель перемещается в каждый контур от котла по предназначенной для него трубе. Вода не остывает, теплота будет распределяться равномерно.

Коллектор состоит как минимум из обратной и прямой гребенок. У их торцов размещены необходимые магистрали, к штуцерам параллельно подсоединяются обратные и прямые контурные трубы. На входе в коллектор размещаются предохранитель и манометр. На противоположной стороне на теплую гребенку устанавливают воздухоотвод, а на холодную — кран, предназначенный для слива энергоносителя из оборудования. Чтобы в контурах был различный температурный режим, в трубы ставят краны для регулировки.

Другой вариант, позволяющий настроить разные температурные режимы, — это гидрострелка. Для этого трубу с большим сечением размещают вертикально и соединяют ее с обраткой котла и прямой трубой. К корпусу в различных областях подсоединяют контуры. Чем выше подключение, тем более горячим будет энергоноситель.

В маленьких контурах температурный режим можно настроить другим способом. Нужно соединить торцы гребенок с байпасом. Если открыть вентиль, тогда жидкость из обратки смешается с горячей водой из подающей трубы.

‘ >Монтаж коллекторной системы отопления с буферной ёмкостью в Бийске

2.2 Группа безопасности</span></h3>

Приборы контроля уровня безопасности нужны для того, чтобы обеспечить защиту трубопровода от последствий проблем с давлением, предотвратить перегрев ТТА-устройства и нормализовать температуру. Также приспособления не позволяют образовываться конденсату. Чаще всего это происходит из-за чрезмерно высокой температурной вилки между обраткой и подачей. Нормальная дельта температур должна быть равна 20 градусам. К категории группы безопасности относятся следующие устройства:

• воздухоотвод;
• регулировочная арматура, включая клапаны термостатического назначения;
• аварийный теплообменник;
• предохранитель для сброса избытка давления;
• контрольный манометр.

3 Полезные советы</span></h2>

ТТ котлы не являются экологически чистой системой, поэтому для монтажа обязательно потребуется котельная. При установке нужно учитывать перечень правил:

1. 1. Расстояние от топки до стены должно быть не меньше одного метра.
2. 2. Вентканалы нужно оборудовать на расстоянии 50 см от пола и 40 см от потолка.
3. 3. Перед топкой необходимо выполнить настил (подойдет лист асбеста или металла размером не меньше 50х70 см).
4. 4. Над оборудованием монтируют дымоход. Информация об оптимальных координатах дымохода указана в инструкции к устройству.

В дымоходной трубе нужно сделать люки для очищения от сажи. Сборник конденсата необходимо установить на стыке с котлом.

Те части металлических труб, которые находятся в холодных зонах, следует защитить с помощью материалов для термоизоляции. Для этого идеально подойдет базальтовая вата.

ТТ котлы отлично подходят для установки в загородном доме. Существует несколько схем отопления. Только владелец сможет решить, какой вариант подходит ему больше всего. Каким бы ни был выбор, полезные рекомендации помогут провести установку максимально эффективно.

‘ >Обвязка твердотопливного котла с теплоаккумуляторомФото

От того, насколько правильно сделана обвязка твердотопливного котла, зависит эффективность его дальнейшей работы и срок службы. В эксплуатации дровяные и угольные теплогенераторы отличаются от агрегатов на других видах топлива, потому требуют особого подхода.

Предлагается подробно рассмотреть, как после монтажа отопительной разводки подключить котел на твердом топливе, в том числе – своими руками. Описание различных схем подключения ТТ-котла к системе отопления  вы сможете найти в данном материале.

В чем отличие твердотопливных котлов

Помимо сжигания различных видов твердого топлива, теплогенераторы имеют ряд отличий от остальных источников тепла. Эти особенности нужно воспринимать как данность и всегда учитывать при обвязке твердотопливного котла с системой водяного отопления. В чем они заключаются:

1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
2. Образование конденсата в топливнике во время прогрева. Особенность проявляется из-за поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Инерционность создает опасность перегрева водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак — он должен подключаться к обратной линии отопительной системы перед насосом (по направлению течения воды).

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры. Если вы поставили шаровой кран для отсечения и ремонта деталей группы, снимите со штока рукоятку.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Важный нюанс. В паре с 3-ходовым вентилем ставится специальная головка с датчиком и капилляром, рассчитанная на регулирование температуры воды в определенном диапазоне (например, 40…70 или 50…80 градусов). Обычная радиаторная термоголовка не подойдет.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Вариант обвязки с буферной емкостью

Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).

Для справки. Именно из-за выбросов в большинстве европейских стран запрещается эксплуатировать твердотопливные котлы без буферной емкости.

С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:

Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.

Справка. На основании практического опыта вместительность теплоаккумулятора можно определить так: на частный дом площадью 200 м² понадобится бак объемом не менее 1 м³.

Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, потребуется мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.

Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:

Совместное подключение двух котлов

Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:

• природном газе и дровах;
• твердом топливе и электричестве.

Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.

Совет. Информацию о расчете объема буферного резервуара вы найдете в отдельной публикации.

Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:

Примечание. Схема справедлива как для электрического, так и для газового теплогенератора, работающего вместе с твердотопливным.

Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:

Обвязка методом первичных и вторичных колец

Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это  метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:

Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. За счет малого расстояния между подключениями (до 300 мм) перепад давлений выходит минимальным по сравнению с напором насоса главного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов колец вторичных. Меняется лишь температура теплоносителя.

Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.

Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:

Заключение

Как вы могли убедиться, правильно сделать обвязку котла на твердом топливе не так уж просто. К вопросу надо отнестись ответственно и перед выполнением работ по монтажу и подключению дополнительно проконсультироваться со специалистом, чья квалификация не вызывает сомнений. Например, с таким, кто дает пояснения в представленных видеороликах.

Используемые источники:

• https://znatoktepla.ru/kotly/tverdotoplivnie/podklyuchaem-tverdotoplivnyj-kotel.html
• https://domkotlov.by/stati/stati-po-tverdotoplivnym-kotlam/podklyuchenie-tverdotoplivnogo-kotla
• https://oventilyacii.ru/otoplenie/shema-podklyucheniya-tverdotoplivnogo-kotla.html
• https://otivent.com/obvyazka-tverdotoplivnogo-kotla
