Установка пуш-фитингов для металлопластиковых труб и их свойства

Внедрение труб разного диаметра и предназначения позволило расширить монтажные возможности водопровода, канализации и отопления. Металлопластиковые трубы пользуются высоким спросом, и причиной тому – эксплуатационные возможности, цена и технические характеристики. Но, чтобы провод коммуникационных систем был надежен, стоит обратить внимание на вариант монтажа.

Содержание

Обеспечение бесперебойного коммуникационного снабжения

Сегодня без канализации, отопления или воды не может обойтись ни одна отрасль жизнедеятельности человека. Для обеспечения бесперебойного снабжения используются изделия разного диаметра и предназначения из полипропилена, металла или металлопластика.

Последний вариант – предпочтительнее по нескольким аспектам: низкая цена, срок службы 30-60 лет и несколько способов крепления. Во многом, длительность эксплуатационного срока зависит от ответственности слесаря, монтирующего систему подачи теплоносителя или воды.

Особенности труб из металлопластика

Трубы из металлопластика состоят из нескольких шаровидных слоев (как правило, из пяти). Каждый такой слой выполняет свои задачи: сцепление, фиксация, прочность или изоляция. Особенности конкретно металлопластика – это возможность применения изделия для горячей воды. Алюминиевый слой, соединённый надежным клеем, придает жесткость, а полиэтилен нейтрализует способность металла к коррозии.

Достоинства:

• эко чистота;
• устойчивость к коррозии, замерзанию, конденсату;
• устойчивость к деформациям;
• небольшой вес, простая доставка;
• ремонтопригодность;
• низкое сопротивление жидкости;
• легкий монтаж.

Недостатки:

• при скрытом трубопроводе не применяются фитинги (резьбовые);
• низкая устойчивость к прямым солнечным лучам;
• без качественной изоляции при замерзании внутри воды, система трескается.
• качество продукции часто определяется ценой.

Есть 3 регламентированных ГОСТа, согласно которым определяется область применения изделия, их технические качества: 18599-2001 – напорные, ГОСТ Р 53630- 2009 – напорные многослойные для отопления и горячей воды; Р 52134-2003 – напорные из слоев термопласта, высокопрочные.

Область применения

Пластик и металл, объединив в себе положительные качества, позволил использовать изделия в разных направлениях:

• отопление;
• системы внутреннего и наружного водоснабжения;
• транспортировка ядовитых жидкостей, сжиженного газа;
• подача сжатого воздуха;
• защита кабелей;
• обеспечение систем полива.

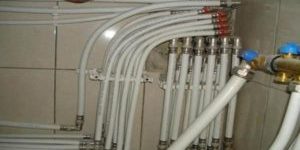

Монтаж металлопластиковых труб своими руками

Подготовка перед монтажными работами – это составление плана и разработка схемы, в которой важно указать размещение и подключение точек к сантехническим приборам – стиральной машинке, котлу или счетчикам.

Перед началом работ собирают инструменты, проводят подготовку изделий:

• разрезка по нужной длине;
• деформированный конец ровняют калибровщиком;
• зачищают напильником торец.

Дальше, в зависимости от выбранного метода монтажа, проводят работы.

Монтаж начинается с установки шаровых кранов стояка. Для этого выбирают шаровые краны, работающие при давлении до 60 атмосфер и при 150-градусной температуре.

Инструменты

1. Ножницы.
2. Резаки.
3. Труборезы и трубогибы.
4. Обжимные клещи.
5. Калибратор.
6. Фаскосниматель.

От выбора способа крепления зависит набор необходимых инструментов. Часто для работ своими руками (к примеру, крепление труб отопления от котла) потребуется только резак, обжимные клещи и калибратор.

Компрессионное соединение фитингами

Особенность применения метода компрессионного соединения фитингами – простой монтаж без применения инструментов, которые берутся напрокат.

Фитинг – это деталь разной формы, размера, соединяющая трубы разного и/или одного диаметра. Составляющие части – штуцер, резное кольцо и гайка. Компрессионный фитинг гарантирует прочность соединения с применением гаечного ключа.

Процесс соединения компрессионными фитингами:

1. Изделие выравнивается, чтобы ровный промежуток от разреза и после был не меньше 10 см.
2. По разметке отрезают трубу под прямым углом.
3. Зачищается торец разверткой, а калибром снимают входящие фаски.
4. Одевают накидную гайку.
5. Одевают на накидную гайку разрезное кольцо.
6. Увлажняют штуцер.
7. Труба устанавливается на штуцер таким образом, чтобы ее торец полностью прилегал к кромке фитинга.
8. Накидная гайка вручную завинчивается до упора.
9. Ключом дотягивается гайка до момента, когда станет видна одна или пара нитей резьбы, но перетягивать гайки также недопустимо.

Дополнительно проводят утепление, чтобы не оседал конденсат. Для этого одевают полиэтиленовые гофрированные шланги, разрезанные вдоль, и укрепляют их.

Маркировка отличается по внешнему диаметру и по типу резьбы фитинга: ниппель с резьбой 16 × ½ (внутренний) – это определение присоединения металлопластиковой трубы с диаметром 16 мм, а с другой стороны монтируется трубная арматура с резьбой  ½ дюйма.

Пресс-соединение

Для соединения пресс-фитингами потребуется опыт в работах по обжиму. Выбирая пресс-фитинги, учитывают:

1. Вес — изготовленные из латуни тяжелее, качественнее.
2. Качество – дешевые составляющие не обеспечат равномерное соединение.
3. Маркировка – четкая, глубокая и без пропущенных знаков.

Достоинства метода:

1. Надежность. Пресс-фитинги гарантируют равномерное и плотное соединение труб, а готовый провод допускается закладывать под бетон в теплые полы.
2. Простой монтаж для новичков.
3. Небольшая материальная затрата, поскольку метод не требует применения дорогих инструментов, работы проводятся самостоятельно.

Недостатки метода:

1. Надобность применения пресс-клещей.
2. Однократное использование пресс-фитингов не позволяет производить ремонтные работы, если нужна будет замена соединения, происходит их демонтаж вместе с трубой.

Соединение металлопластиковых труб своими руками поэтапно:

1. Замеряется и отрезается нужной длины отрезок изделия специальными ножницами.
2. Снимается фаскоснимателем внутренняя фаска.
3. Снимается таким же путем внешняя фаска.
4. Проводится проверка диаметров калибратором.
5. Снимается гильза с фитинг, проверяется кольцо и прокладки.
6. Гильза обратно вставляется в фитинг.
7. До упора монтируется труба. При этом если все сделано верно, труба видна в отверстии гильзы.
8. Вставляется гильза в фитинг, соединяется до безопасного упора рукоятки.

Соединение пуш-фит

Рush fit представляют собой пластиковые элементы, сделанные из полифенилсульфона – «PPSU». Он имеет высокую прочность, морозостойкость и долгий срок эксплуатации. Некоторые фирмы используют отличительные материалы производства. К примеру, henco vision от Henco от компании из Бельгии за основу берут поливинилденфторид или PVDF.

Пуш-фитинги используются для:

• прокладки металлопластиковы/полиэтиленовых труб для воды;
• монтажа теплых полов;
• монтажа труб отопления.

Рush Fit монтаж своими руками:

1. Нарезаются ножницами трубы по разметке необходимой длины.
2. Калибрируют концы труб.
3. Одеваются на трубу push-фитинги до контрольного отверстия на корпусе фитинга.
4. Вставляется другая составляющая системы с другого конца фитинга.
5. Фиксируется труба.

Крепление к стенам

Уязвимое место металлопластиковых изделий – это низкая устойчивость к механическим повреждениям из-за того, что слой алюминия тонкий.

При большом радиусе изгиба или постоянных давлениях, труба деформируется. В таком случае рекомендуется зафиксировать трубопровод на твердом основании – стене, потолке или под плинтусом. Для этого производится крепление в стену фиксирующего элемента:

• клипсы;
• опоры;
• подвески.

Процесс крепления и фиксации происходит простым методом:

• крепится опора в стену, фиксируется в неподвижном положении;
• вставляется труба в клипсу с разжимным механизмом. Если клипса глухая, то изначально вставляется труба, и далее вся конструкция крепится к стене.

При креплении обязательно использовать мягкие прокладки между крепящим элементом и трубой.

Как правильно согнуть трубу из металлопластика

Изгибы и повороты при монтаже трубопровода воды или газа имеются практически в любом помещении. Однако нужно знать, как правильно произвести изгиб металлопластикового изделия.

При надменном изгибе, внутренняя часть из алюминия деформируется, что приводит в непригодность всю систему.

Несколько методов сгиба:

1. Вручную. Если диаметр трубы менее 20 мм, можно вручную согнуть изделие, не превышая радиус изгиба более 30%.
2. Пружины. Применяется для труб средней жесткости. Для проведения работ выбирается тугая пружина без перспективы поломки. К одному концу крепится проволока, далее она просовывается внутри трубы до места под изгиб. Центры пружины и изгиба должны совпадать. Изделие плавно гнётся с применением упора на колено. После сгибания пружина вынимается.
3. Отрезки проволоки. Производится внутренняя закладка отрезков твердой, но гнущейся проволоки. При этом длина каждого отрезка не более трети всей длины самой трубы. Производится изгиб трубы, затем извлекаются отрезки проволоки.
4. Песок. Если не нашлось пружины или нужной проволоки, используют метод нагрева и засыпания песка. Для этого необходимо заспать трубу песком, закрыть концы с обеих сторон, чтобы при изгибе песок не высыпался. Наполнить трубу песком, зафиксировать в тисках в нужном месте изгиба, разогреть это место феном и потихоньку гнуть.
5. Станок Вольнова. Состоит из рукоятки, ролика и ролика-шаблона, скобы и изогнутой трубы. В станок вставляется труба, и сгибается до нужного уровня наклона.

Как выровнять кусок металлопластиковой трубы

В ситуациях, когда по каким либо причинам произошел изгиб трубы там, где это не нужно, многих владельцев интересует вопрос как  выравнить трубы. Для этого стоит учитывать особенности:

1. Угол неровности. Если нужно выровнять трубу после покупки, когда она была в муфте, то для этого не нужны специальные инструменты, при монтаже она сама выровняется. Если же угол наклона более 30 градусов, то в таком случае выравнивание невозможно.
2. Толщина алюминиевого слоя. При толщине в 0,2-0,3 мм деформации при выравнивании не избежать. При толщине больше 0,3 мм применим разогрев и постепенное выравнивание.

Если необходимо выровнять трубу из металлопластика, лучше воспользоваться применением фитингов. Выравнивание ручкой шейвера не применяется на проблемном участке, поскольку в месте изгиба будет появляться трещина, труба потечет.

При использовании старых фитингов производится замена уплотнителей.

Наращивание

В ситуациях, когда необходимо удлинить трубопровод, применяются переходники или так называемые фитинги.

Применение таких устройств позволяет удлинить общую протяженность трубопровода на необходимое расстояние. В зависимости от потребностей и задач, применяют такие типы фитингов:

• переходник цанга-гайка, цанга-штуцер или цанга-цанга;
• уголок цанга-гайка, цанга-штуцер или цанга-цанга;
• тройник цанга-гайка/штуцер/цанга;
• тройник три цанги;
• крестовина;
• водорозетка цанга-гайка/две цанги-гайка.

Способы соединения

Способы соединения труб при наращивании аналогичны указанным вариантам. Применяются как фитинги, так и компрессионные соединительные элементы.

Нестандартное соединение

К нестандартным типам соединения относятся варианты удлинения трубопровода из металлопластиковых труб при помощи системы Рush fit. Отличается также схема в том случае, если потребуется удлинение или наращивание в стене.

К примеру, сантехник неверно рассчитал расстояние трубы в стене к лейке в душ, и она располагается ниже от необходимого уровня на 20-40 см. Поскольку стена уже замурована, а проводить ремонт опять не хочется, необходимо искать варианты, как удлинить трубу без бурения стены.

В таком случае применяется соединение прессованием. Неразъемное соединение в этом случае – лучший вариант, поскольку при перепадах температур зажимы будут расходиться, и со временем, деформироваться, а труба протекать. Если учитывать тот факт, что в стене найти утечку намного сложнее, то опрессовка при укладке труб под стяжку – обязательная процедура.

Пример разводки системы водоснабжения

Схема разводки условно разделяется на два варианта – тройниковая или последовательная и коллекторная.

Последовательная (тройниковая) схема

Схема состоит из центральной трубы, подключающая потребители холодной водопроводной воды. Параллельно монтируют таким же методом подачу горячей воды.

Основная труба имеет наибольший диаметр, поскольку выполняет функцию коллектора. Соединение производится тройниками поэтому и название – тройниковое.

Принцип прост, обеспечивает организацию водоснабжения в квартирах. Преимущество – незначительное количество применяемых труб. Недостатки – подходит система для небольших квартир, поскольку  чем длиннее система, тем меньше напор воды будет в конце или вверху трубопровода. Проблемы с тройниковой системой возникают и в том случае, когда случается поломка крана или бачка, поскольку на момент замены сантехники перекрывают воду полностью по всей квартире.

Места подключений в тройниковой системе спрятаны под декоративной отделкой без доступа к системе. При возникновении протечки определить ее место будет сложно. Часто для ремонта демонтируют перестенки, ломают панели.

Коллекторная схема

Эта схема лучший вариант для больших современных квартир с большим количеством сантехники.  Особенность варианта — наличие коллектора, при котором вода из центрального стояка подается на коллектор, а уже потом к потребителю. Подключение потребителя осуществляется отдельно.

Преимущества:

1. Равномерное распределение воды, при котором количество подключенных приборов не уменьшают давление в трубе, а протяженность не влияет на работу сантехники.
2. Возможность при поломке сантехнического прибора отключить только его, а не все вместе.
3. Персонализация характеристик водопроводной системы для определенного устройства. Для этого происходит установка фильтров, редукторов.
4. Поток воды регулируется при необходимости в большую или меньшую сторону.

Недостатки:

1. Материальная затрата на этапе монтажа.
2. Количество водопроводных труб.
3. Сложность системы: прежде чем подключить коллектор, нужно согласовать проект.
4. Отдельный прибор понадобиться в том случае, если горячее водоснабжение в квартире определяется централизованно.

Между коллектором и центральным стояком ставят водопроводные трубы с запорным краном. Это необходимо для перекрытия подачи воды при необходимости. В зависимости от задач, на отрезке водопровода устанавливают фильтры грубой очистки, блок аварийной защиты. На больших пространствах применяют комбинацию коллекторной и тройниковой разводки.

После установки коллектора от него подводят трубы к сантехническому прибору по отдельности: к горячей или холодной воде. Дополнительно ставят фильтры, редукторы, а между коллектором и сантехнической точкой ставится запорная арматура для перекрытия воды отдельного объекта.

Ремонт или частичная замена металлопластиковых труб своими руками – простая задача при соблюдении требований монтажа и крепления такого материала. Устроенный трубопровод легко демонтировать, не нужно окрашивать. Трубы легкие и пластичные, не поддаются коррозии, долговечные. Стоит только определиться с  безопасным вариантом монтажа.

Что такое фитинги для труб – вопрос, интересующий многих пользователей, которые столкнулись с необходимостью монтажа трубопровода. С помощью таких элементов получится направить магистраль в любую сторону или сделать ее окончание. Тем не менее, для того чтобы детально разобраться с этим вопросом, необходимо рассмотреть виды фитингов, а также способы их установки.

Фитинги для труб

Какие бывают виды фитингов?

Фитингами называют элементы трубопровода, которые требуются для соединения труб между собой. Так, используя эти детали, получится стыковать трубы различного сечения.

При изготовлении труб для подведения различных коммуникаций, используют следующие материалы:

• металл;
• полипропилен;
• комбинацию двух материалов – металлопласт.

О металлопластиковых трубах для водопровода можно прочитать в нашей специальной статье.

При выборе подходящих соединительных элементов необходимо учитывать, что они должны быть из такого же материала, как и трубопровод.

Пластмассовые трубы с армированием пользуются популярностью среди прочих изделий

Разновидности соединений, используемые для железных труб

Для того, чтобы установить металлические трубы, требуется множество соединительных элементов, каждый из них имеет определенное назначение, поэтому рекомендуется ознакомиться с этими видами.

Таблица №1. Разновидности фитингов для железных труб.

Вид	Назначение
Штуцеры	Соединительные элементы для гибких отводок.
Затычки	Требуются для фиксации на концах трубопровода.
Переходники	Позволяют стыковать части трубопровода разного диаметра.
Крестовины	Требуются, для того чтобы направить отводы по разным сторонам.
Коллекторы	Позволяют сделать ответвление от начала потока.
Муфты	Требуются, для того чтобы увеличить длину трубопровода в определенном месте. К тому же, используя эти детали, получится сделать ремонт трубы.
Уголки	Используются для того, чтобы направить трубопровод под наклоном. Применение таких деталей позволит отказаться от сварки.

Металлические фитинги

При изготовлении фитингов используют различные металлы, а также сплавы. В случае необходимости монтажа гибких подводов применяют элементы из ПВХ.

Отличия между фитингами имеются и по способу соединения:

• сварные;
• резьбовые;
• обжимные.

При установке сантехнических конструкций, используют все перечисленные выше виды соединений. На выбор элементов влияет нагрузка и особенности сечения труб.

Резьбовые фитинги используются при наличии трубопровода с высокой нагрузкой. Поэтому таким способом соединяют изделия из высокопрочной стали. Подобные элементы изготавливаются из прочных сплавов, а на их поверхность наносится резьба.

Для надежности соединения таких элементов часто используют льняную нить, обработанную олифой. Для этого потребуется выбрать оптимальную толщину нити, а потом отрезать нужную длину. Тем не менее, сейчас все чаще используют другой способ герметичного соединения – фторопластовый уплотнитель (ФУМ-лента).

Технические характеристики фторопластовС целью герметичного соединения используют фторопластовую ленту

Чаще всего соединительные детали такого типа изготавливают из стали или чугуна. При этом еще на производстве их тестируют на степень прочности. К тому же, на поверхности изделия не должно присутствовать различных дефектов, наплывов.

В среднем, диаметр элементов составляет от 1 до 10 сантиметров. Они выдерживают температуру до 165 градусов и нагрузку в 1,5 мПа.

Трубопровод из металлических труб

Отличительной особенностью резьбовых элементов является то, что их получится разобрать в любой момент. Это значит, что в процессе монтажа не используется труборез. К тому же, если соединения целые, то их получится использовать для повторной установки.

Чаще всего подобные элементы монтируют, если невозможно проведение сварочных работ. Это актуально при наличии помещении следующих типов:

• дачные дома;
• садовые участки;
• сельскохозяйственные постройки.

Обжимные фитинги отличаются длительной эксплуатацией по сравнению с прочими элементами, поэтому их часто используют не только при прокладывании трубопровода внутри жилого объекта, но и снаружи. Подобные детали предпочитают даже опытные мастера.

Обжимные металлические соединения

Довольно часто, использование обжимных фитингов является единственным возможным вариантом соединений. Ведь бывает сложно стыковать стояки различного сечения, а также из разных материалов, другим методом.

Важно! Несмотря на надежность, обжимные фитинги получится разобрать, а затем снова собрать при выполнении ремонтных работ или изменении способа разводки труб. Такая коммуникация будет защищена от протечки и проникновения загрязнений внутрь.

Трубные соединения применяются не только для водопроводных или канализационных систем, но еще для газопровода.

Обжимные фитинги также подразделяются на виды:

• прессовые;
• с деталью для фиксации.

Способ соединения с использованием прессовых элементов предполагает применение сварки на стыках. При демонтаже такой элемент снимают, а затем устанавливают другой.  Используют этот вариант тогда, когда отсутствует возможность сделать иное соединение.

Фитинг с кольцом для обжима

К обжимным элементам еще относят компрессионные фитинги. Чаще всего их применяют при необходимости прокладывания трубопровода в уличных условиях. Только этот вид соединений получится установить двумя ключами, поэтому не придется приобретать специальное приспособление. Отличительной особенностью элементов является наличие кольца для обжима, которое плотно фиксируется при затягивании гайки. В результате получается прочное соединение, которое защищено от протечки даже при наличии высокого давления и гидроударов.

Использование обжимных элементов при наличии металлических труб имеет несколько очевидных плюсов:

• надежное соединение без дополнительной фиксации;
• возможность использования деталей несколько раз;
• долговечность соединения, независимо от разновидности материала.

Благодаря вышеперечисленным положительным качествам, обжимные элементы с успехом применяют при наличии компрессионных систем. Ведь такое оборудование предполагает наличие максимального давления.

Цены на металлические фитинги для труб

Металлические фитинги для труб

Видео – Соединения для металлических труб

Разновидности соединений для пластиковых труб с армированием

Стоит отметить, что по эксплуатационным качествам металлопласт превосходит изделия из металла, ведь такие трубы не разрушаются от ржавчины. Кроме того, внутри трубопровода не собираются отложения солей, поэтому их используют повсеместно, как для монтажа водопровода, канализации, отопительных систем.

Соединительные элементы для труб из металлопласта

Для монтажа подобных конструкций понадобится приобрести ключи, трубы и соответствующий набор фитингов. Как и в случае с металлическими трубами, здесь используются соединения, которые легко установить, а при необходимости снять. Как правило, на подобные действия придется потратить меньше минуты времени.

По назначению, фитинги для металлопласта подразделяют на следующие виды:

• крестовины — для создания новых ветвей водопровода;
• муфты – для фиксации двух труб;
• фигурные элементы – чтобы выполнить обвод трубы без соединения;
• запорные элементы.

Все эти конструкции отличаются между собой по способу монтажа. Для того, чтобы выбрать подходящий вариант, необходимо ознакомиться с ними подробнее.

Таблица №2. Разновидности фитингов для металлопласта по способу установки.

Вид	Описание
Цанговые
Компрессионные
Пресс-фитинги	Это неразъемные соединения, поэтому для их фиксации потребуется использовать специальный инструмент. Причем используется как ручное, так и электрическое приспособление.Основным преимуществом таких фитингов является надежность, ведь они защищены от протечки. Часто их используют при необходимости прокладывания трубопровода в стенах.

Пресс-фитинги для труб

Монтаж металлопластиковых труб методом обжима

Для того, чтобы понять, как проходит монтаж, необходимо рассмотреть эти действия на наглядном примере.

Таблица №3. Инструкция по соединению труб из металлопласта методом обжима.

Шаг, иллюстрация	Описание
	Отрезаем трубу
	Вставляем фитинг до упора
	Делаем обжим фитинга

Какие фитинги используют для полихлорвиниловых конструкций?

Чаще всего для системы снабжения воды используют пластиковые трубы, укрепленные стекловолокном. Конечно, для того, чтобы соединить их между собой, применяют фитинги.

Пластиковые трубы и соединительные элементы для водопровода

Цены на пластиковые трубы

Пластиковые трубы

В большинстве случаев используют элементы диаметром от 20 до 40 миллиметров, ведь элементы большего сечения в основном подходят только для промышленных систем. Для монтажа труб в среднестатистической квартире, часто используют фитинги сечением 20 миллиметров.

Назначение фитингов для пластмассовых труб:

1. Муфта. Как мы уже говорили, это наиболее примитивное соединение, которое имеет вид бочонка. Во внутреннее пространство такого элемента вставляются трубы с двух сторон.
2. Переходник. Этот элемент имеет сходства с муфтой, только разница в том, что с каждой его стороны имеется разный диаметр, поэтому получится соединить конструкции с разным сечением. Часто их используют при монтаже системы отопления.
3. Уголки. Соединяются с трубой методом нагрева. Получается, что одну деталь вставляют в другую. Используют эти элементы в случае необходимости соединении труб под наклоном.
4. Элементы с тремя выходами. Их используют, когда приходится делать разводку водопровода в разные стороны.
5. Коллекторы. Требуются, для того чтобы выполнить разводку воды, поэтому на их концах находятся краны отсечки.
6. Американка. Это тоже муфта, только в этом случае она имеет измененный вид. На одной ее части находится резьба, а на другой конец трубы для соединения пайкой.
7. Обводы. Устанавливаются в тех местах, где пересекается трубопровод.

Фитинги из ПВХ

Несмотря на то, что некоторые соединения предназначаются для труб из разных материалов, все равно при монтаже рекомендуется использовать элементы из одного материала. Так, если вы выбрали полипропиленовые трубы с укреплением из стекловолокна, то фитинги должны быть соответствующие.

В зависимости от расположения и способа применения, пластмассовые соединения бывают следующих видов:

• ровные;
• у-образные;
• т-образные.

Кроме того, в этом случае тоже используют как обжимные, так и сварные элементы.

Важно. Обжимные соединения можно найти в продаже готовым набором. Это является главным преимуществом по сравнению со сварными фитингами.

Из преимуществ обжимных пластиковых фитингов следует отметить:

• удобство монтажа;
• используются готовые элементы, поэтому не потребуется применение специальных приспособлений;
• не придется приобретать сварочный аппарат;
• такие соединения имеют лучшую устойчивость к высоким температурам и прочим воздействиям.

Сварные фитинги соединяют с помощью сварочного аппарата встык. Тем не менее, использовать их получится только в случае монтажа водопровода.

Сварка полипропиленовых труб и фитингов: пошаговая инструкция

Шаг 1: первым делом потребуется накрутить насадку нужного диаметра на аппарат. Здесь следует использовать шестигранный ключ из комплекта.

Следует раскрутить элементы, а затем закрутить с двух сторон на сварочном аппарате. Причем сделать это придется до того, как он нагреется

Шаг 2: далее предстоит включить аппарат, при этом обратить внимание на регулятор температуры. В среднем, требуется 250-260 градусов для надежного соединения частей.

Выставляем температуру и ждем 15 минут

Шаг 3: теперь с обеих сторон следует поместить в насадку трубу и фитинг.

Закрепить эти элементы следует надежно. В среднем, время нагрева длится 6 секунд

После соединения важно тщательно осмотреть трубу и фитинг, чтобы исключить дефекты. Кроме того, понадобится оставить конструкцию примерно на 30 минут, а потом продолжать монтаж.

Видео — Как паять пластиковые трубы?

Цены на аппарат для раструбной сварки

Аппарат для раструбной сварки

Какие фитинги используют при монтаже системы водоотведения?

В случае монтажа канализации возникает необходимость использовать такие фитинги, которые получится соединить без применения сварочного аппарата и элементов с резьбой.

Сейчас уже стараются отказаться от устаревших канализационных систем из чугуна и прочих металлов. Поэтому выбирают пластмассовые трубы и соединения, которые отличаются простотой установки. Ведь применение таких материалов значительно увеличивает срок эксплуатации канализационной системы. Кроме того, это позволит сэкономить бюджет.

Монтаж трубопровода и фитингов из пластика имеет множество преимуществ:

1. Невесомость конструкции. Это одно из важных качеств, почему пользователи выбирают подобные элементы. С монтажом легких конструкций из пластика справится даже один человек, не придется нанимать бригаду специалистов. Это еще облегчает транспортировку материалов до места установки системы. Так, трубы с полной комплектацией для двухуровневого дома, получится привезти даже на легковом автомобиле.
2. Длительный срок использования. Средний срок службы пластиковых труб и соединений из того же материала, составляет 35 лет. Все из-за того, что они имеют устойчивость к ржавчине, а внутри не собираются минеральные отложения. Качественные пластиковые элементы не разрушаются даже при воздействии агрессивной щелочи и кислоты.
3. Отсутствие сложностей монтажа. Элементы соединяются между собой по принципу сборки конструктора. Поэтому мастеру не обязательно иметь специальные навыки.
4. Большое количество форм соединительных элементов. Это позволяет выполнить монтаж канализации любой сложности.

Пластмассовые трубы и фитинги для канализации

При выборе труб и фитингов для монтажа трубопровода, необходимо выбирать изделия только от надежных производителей. В противном случае система не прослужит долгие годы. Кроме того, следует проверять надежность стыков при проведении монтажа.

<index>

Металлопластиковые трубы используются для устройства водопровода, отопления и канализации. Среди достоинств материала то, что монтаж металлопластика можно осуществить самостоятельно без привлечения специалистов.

Монтаж металлопластиковых труб.

Виды фитингов для металлопластиковых труб

Особенность изделий МП – в соединении только фитингами разной конфигурации.

Их существует несколько видов по типам присоединения:

1. Цанговые – разъемные конструкции, используются неоднократно. Резьба на деталях подходит для совмещения с бытовыми приборами. Кроме латунного корпуса, в составе обжимные кольца, резиновые прокладки.
2. Компрессионные – условно-разъемные детали, легко демонтируются, но повторное использование не гарантирует герметичности. Имеются уплотнительные кольца и прокладки, для зажима применяются накидные гайки.
3. Пуш-фитинги – отличаются удобством крепежа, не требуются специальные инструменты. Используются для разъемных соединений. Труба вставляется в деталь, зажимается кольцом с лапками. Оно предназначено только для изделий с точной толщиной стенок, если хоть немного отличается, соединение получается ненадежным.
4. Пресс-фитинги – образуют неразъемные соединения. Фиксация происходит при помощи пресс-клещей.

По конфигурации различают такие фитинги:

• переходники – стыкуют изделия различного диаметра;
• тройники – служат для присоединения отводов;
• уголки – изменяют направление;
• крестовины – для подсоединения 4 труб;
• водорозетки – с креплением для подключения смесителя.

Предварительно делают чертеж, указывают размеры. На ответвлениях прорисовывают соединительные элементы, пишут их параметры. Учитывают, что фитинги под краны должны иметь резьбу на конце. Составляют список, закупку проводят по нему – изделия дорогие, лишние или ненужные приобретать ни к чему. Трубы покупают с небольшим запасом.

Инструменты

Перед монтажом нарезают заготовки из металлопластика под прямым углом. Удобнее всего пользоваться специальным резаком, который похож на ножницы. Он формирует нужный угол среза – 90°. Можно заменить ножовкой по металлу и разрезать в плотницком стусле.

Кроме того, используют другие инструменты:

1. Калибратор. Основное назначение инструмента – восстановление первоначальной формы металлопластика, выравнивание краев. Торцы после резки сплющиваются, что усложняет монтаж. Он также служит для развальцовывания трубы наружу, что необходимо для монтажа.
2. Зенкер – приспособление, которым снимают фаски и заусеницы, но при отсутствии зачищают наждачкой, строительным ножом. Некоторые калибраторы снабжены специальным выступом для снятия фаски, поэтому обходятся без зенкера.
3. Клещи – необходимы для монтажа неразборных фитингов.

Для работы понадобятся также разводные ключи, молоток, шуруповерт.

Подготовка металлопластиковых труб к монтажу.

Трубы покупают свернутыми в кольцо. Приступая к монтажу, нарезают куски необходимой длины, прибавляя до 15 мм для захода в фитинги. При использовании пилы на краях остаются заусеницы, которые удаляют (после резака их нет).

Если применяют зенкер, одновременно снимается фаска снаружи. Затем в полость вгоняют калибратор, проворачивают. При этом выравнивается геометрия, развальцовывается край.

Снимают внутреннюю фаску, воспользовавшись строительным ножом, если инструмент без специального приспособления.

Как выровнять кусок металлопластиковой трубы

Предварительно распрямляют руками, но совершенной формы не получается – она важна при открытом способе монтажа. Используют простое приспособление. Находят ровную поверхность, отрезок заворачивают в ткань. Прокатывают по доске, получается ровный кусок.

Схемы разводок для санузла и ванной

Разводка осуществляется несколькими способами. Для каждого важно придерживаться минимального количества соединений. Трубы и фитинги желательно приобретать от одного производителя – монтаж пойдет быстрее. Требуется обеспечить доступ к разъемам и вентилям.

Эффективная коллекторная система

Схема коллекторной системы.

Каждый потребитель к центральной магистрали подключается отдельно. Используется коллектор, который прячут в небольшом шкафу.

На ответвлениях ко всем приборам устанавливают запорные краны. Это позволяет регулировать подачу воды или отключать ее совсем, что удобно при необходимости замены или ремонта сантехнического устройства. Его отключают, остальные потребители работают. Давление по всем веткам одинаковое.

На подводящих трубах используется минимальное количество фитинговых соединений.

Коллекторную разводку можно применять при скрытом монтаже. Наружу выступают только фитинги, которые можно обслужить при необходимости. Трубопроводы в стене цельные.

Единственный недостаток – высокая стоимость. Требуется больше труб и запорных кранов на каждое ответвление. Схема сложная – ее необходимо тщательно продумать, прорисовать, а монтаж проводить аккуратно. Используют при большом количестве сантехнического оборудования.

Последовательная система подсоединений

Прокладывается центральная магистраль, к которой через тройники по отдельности подключаются потребители. Вариант больше подходит для санузлов, где минимальное количество приборов. Используется преимущественно при открытом монтаже, осуществить можно даже после отделки помещения. Финансовые затраты минимальные – требуется меньше труб, кранов по сравнению с коллекторной схемой. Основные расходы – на тройники.

Существенный недостаток – может не хватать напора воды, если одновременно работает несколько точек. При поломке одного прибора для ремонта необходимо отключать все устройства.

Система разводки с проходными розетками

Схема похожа на последовательную, но без тройников. Вместо них используются водорозетки, через которые осуществляется подключение приборов. Применяется в частных домах – необходимы длинные трубопроводы и дополнительный насос для подъема давления. Подключение быстроразъемное.

Схема последовательная, но без тройников.

Разводка труб канализации

Существует специфика монтажа:

• не используют угловые фитинги на 90°;
• устанавливают тройники с ревизионными крышками в местах возможных засоров;
• при скрытом монтаже перед ними в стене оставляют смотровые окна;
• делают запас на температурное расширение.

Используют трубы с диаметром, при котором легко проходят сточные воды. Для унитаза – 100 мм, для остальных приборов – 50 мм. Выдерживают уклон по направлению к сливу. Для изделий 100 мм он составляет 2 см на 1 пог. м, для 50 мм – соответственно 3 см.

Монтаж металлопластиковых труб при помощи компрессионных фитингов

Самое распространенное и простое соединение для самостоятельного монтажа водопровода из металлопластиковых труб. Понадобится 2 ключа под накидные гайки. Соединение, если потребуется, легко заменить. Детали, несмотря на разнообразие конфигураций, однотипные по конструкции. Состоят из литого корпуса с резьбой, обжимных колец для закрепления трубы и накидных гаек. Герметичность обеспечивается уплотнительными кольцами.

При помощи компрессионных фитингов монтаж металлопластиковых труб.

Последовательность работ:

1. Раскручивают фитинг и разбирают. Убеждаются, что присутствуют уплотнительные резинки. Производят сборку: гайку, затем кольцо надевают на трубу.
2. Вставляют калибратор и развальцовывают трубу. Ее изнутри и хвостовик фитинга с прокладкой смазывают мыльным раствором. Эти меры облегчают монтаж, не смещаются и не рвутся прокладки.
3. Фитинг вставляют до упора, передвигают кольцо. Закручивают гайку, используя 2 ключа.

Последняя операция требует некоторой сноровки. При недотягивании появится протечка, если переусердствовать, лопнет хрупкая гайка. Следует остановиться в момент, когда послышится легкий хруст. Соединение периодически осматривают, подтягивают гайки при появлении протечки.

Установка обжимных пресс или пуш-фитингов на МП-трубы

Подготовка среза аналогична, но фаска снаружи не снимается, делают только внутреннюю. Перед монтажом демонтируют гильзу, осматривают деталь, чтобы исключить применение бракованных элементов. Собирают обратно, не забыв установить специальную прокладку для защиты от коррозионных процессов.

Отрезок насаживают на штуцер. Глубина посадки видна через окошечко в гильзе – должен просматриваться край трубы. Клещи с накладками необходимого диаметра устанавливают на краю фитинга. Ручки соединяют, обжимая деталь. Если все сделано правильно, образуются 2 четкие полосы одинаковой глубины.

Соединение металлопластиковых труб своими руками при соблюдении технологии получается надежным, коммуникацию с уверенностью можно прятать в стены, бетонную стяжку. Изделие одноразовое, разобрать невозможно. Технологию используют преимущественно для отопительной системы – соединение выдерживает 10 атм. Выше 16 этажа применять не рекомендуется – давление может быть больше.

Составные части пуш-фитинг.

Пуш-фитинг – это деталь, создатели которой стремились обойтись при монтаже без специальных клещей. Зажим осуществляется кольцом, в остальном конструкция аналогична пресс-фитингу.

Подготовленный отрезок насаживается на штуцер, щелчок свидетельствует о правильном соединении. Убедиться можно, потянув детали в разные стороны.

Труба после соединения проворачивается, поэтому возникают сомнения в надежности крепления, но это не так. Мастера все-таки не советуют монтировать пуш-фитинги для конструкций в стене или бетонной стяжке.

У деталей высокая стоимость, поэтому широкого распространения они не получили. Соединение происходит быстро, но использовать конструкцию можно только через 3 часа. Это время, за которое уплотнитель принимает форму, максимально соответствующую очертаниям трубы.

Как согнуть металлопластиковую трубу

Используют несколько методов, среди которых в домашних условиях чаще применяют ручные. Самый простой и наименее надежный – с использованием только строительного фена. Способ подходит для изделий диаметром не более 20 мм, более толстые изгибаются с трудом. Трубу прогревают феном, обхватывают руками так, чтобы большие пальцы служили упорами. Изгибают постепенно в несколько приемов.

Резкие движения недопустимы, иначе возможна деформация изделия. Не следует превышать предельный радиус изгиба, который указан в технических характеристиках изделий. Предварительно тренируются на небольших обрезках.

Использование пружины позволяет добиться качественного и точного изгиба. Требуется подобрать прочную пружину подходящего диаметра, чтобы она вошла в трубу с небольшим зазором. К одному концу крепят проволоку, чтобы вытащить деталь по окончании работы. Вводят внутрь, располагая серединой по центру изгиба. Гнут, уперев в колено, можно подогреть феном. Способ применяют для металлопластика средней и малой твердости.

Методы по тому как согнуть металлопластиковую трубу.

Еще один метод – использование жесткой проволоки. Ее разрезают на небольшие куски, заполняют внутреннее пространство в месте изгиба. Дальнейший процесс похож на вариант с пружиной. После использования проволока извлекается. Способ требует больше времени, но эффективный.

Изгибание металлопластика при помощи песка – самый трудоемкий процесс. Внутреннюю полость засыпают мелким просеянным песком, не оставляя пустот. Заглушают оба конца.

Подогревают и начинают постепенно сгибать. Вместо песка также используют соль. В обоих случаях трубу по окончании работы тщательно промывают.

Самый совершенный вариант – с использованием трубогиба. В нагреве нет необходимости, а радиус изгиба доходит до 180°, исключается брак. Конструкция приспособления простая, состоит из 2 роликов – подвижного и шаблона, рукоятки скобы.

Самостоятельно, если нет трубогиба, можно сделать аналог. Из доски, толщина которой превышает диаметр трубы, выпиливают полукруглый шаблон с необходимым для изгибания радиусом. Прочно фиксируют на основание – изделие готово к работе.

Как крепить к стенам

При открытом способе монтажа трубы фиксируют на стене. Доступный и привлекательный вариант – использование пластиковых клипс. Они разных размеров, покупают их по диаметру металлопластиковых изделий. Бывают одинарными – подходят для прокладывания магистралей водоснабжения. Сдвоенные клипсы уместно использовать для отопительной двухтрубной системы. Подача с обраткой располагаются рядом и параллельно.

Расстояние между клипсами – 1 м, но можно чаще, тогда трубы точно не будут провисать. Под крепление в стенах сверлят отверстия, фиксируют саморезами с дюбелями. В деревянную стену вкручивают шурупы без дюбелей. В местах поворотов клипсы устанавливают с обеих сторон ближе к изгибам.

Пластиковые клипсы для фиксации трубы к стене.

Нестандартные соединения с металлическими трубами, переход на другой диаметр

Ремонт водопровода или системы отопления, если ранее использовались стальные трубы, требует соединения металла и металлопластика между собой. Металлическую трубу обрезают, оставляя 3-5 см, изготавливают внешнюю резьбу. Соединение необходимо уплотнить. Заматывают паклей, намазывают краску или пользуются фум-лентой.

На металлическую трубу накручивают фитинг, у которого имеется накидная гайка или внутренняя резьба. С обратной стороны закрепляется металлопластик. Изделия соединяют, закручивают гайку.

Если трубопроводы разного диаметра, монтаж производится таким же способом. Только подбирают фитинг-переходник, у которого подходящие размеры. С одной стороны – разъем для металлопластика, с другой – резьба под стальную трубу.

</index>

Фитинги для металлопластиковых труб играют роль соединительных элементов, благодаря которым можно осуществить быстрый монтаж трубопроводной арматуры, подключить краны или приборы контроля и т.д. Заметим, что сварные фитинги постепенно вытесняются с рынка.

Виды соединительных элементов

В зависимости от назначения фитинги могут различаться по форме, на рисунке ниже представлены наиболее распространенные варианты.

На рисунке представлены следующие формы:

• A, B, C – прямые, как правила их используют для соединения труб между собой;
• D, E, F – угловые, позволяют выполнить соединение под углом;
• G, H, I – тройники, применяются при сложной разводке, или для подключения контрольных приборов, например, определяющих давление рабочей среды в трубопроводе;
• J – крестовина, также, как и тройники используется при сложной разводке трубопровода;
• K, L – водорозетки, служат для подключения смесителей.

Помимо формы, соединительные элементы металлопластиковых труб принято разделять на виды по способу крепления: резьбовые (обжимные или цанговые), а также ПУШ и пресс фитинги. Имеет смысл рассказать более подробно о каждом из этих типов.

Резьбовые фитинги

Плотность соединения в данном типе устройств обеспечивается за счет разжимного кольца, на которое оказывает давление гайка при ее закручивании. Конструкция подобных соединителей показа на рисунке.

На рисунке обозначены:

• A – обжимные кольца;
• B – резиновый уплотнитель (прокладка);
• C – корпус устройства;
• D – зажимные гайки.

К числу достоинств, которыми обладает данный тип, можно отнести:

• простой монтаж, не требующий наличия специализированных инструментов и определенных навыков работы с ними, достаточного обычного разводного ключа;
• после того, как произведен демонтаж фитинга допускается его повторная установка;
• на цанговые фитинги, служащие для соединения труб из металлопластика, довольно низкая цена.

Особенности резьбовых фитингов, создающие определенные неудобства:

• компрессионные соединительные элементы требуют относительно длительной процедуры установки;
• место соединения нельзя закрывать, всегда может потребоваться обслуживание, например, если соединение потеряло герметичность, и его необходимо «подтянуть». Из-за этой особенности устройства данного типа не устанавливают на систему отопления, такую как «Теплый пол».

Метод соединения опрессовкой

Прессовые фитинги для соединения труб из металлопластика довольно просты в использовании, их конструкция представлена на рисунке.

Расшифровка обозначений на рисунке:

• a – штуцер, для его изготовления, как правило, применяются латунные сплавы;
• b- диэлектрические пластиковые кольца;
• c – сделанная в виде кольца уплотнительная прокладка;
• d, f – обжимные гильзы;
• е – металлопластиковая труба;
• g- хвостовик фитинга (вставляется в трубу).

У метода опрессовки есть свои неоспоримые достоинства, основными из которых являются:

• обеспечивается высококачественное соединение;
• допускается установка в системе отопления «Теплый пол», а также допускается скрытое расположение в стенах;
• монтаж производится в течение нескольких минут.

У опрессовки есть свои недостатки, к их числу можно причислить:

• обязательное наличие пресс-машины, она может иметь ручной или механический привод;

• устройство нельзя использовать повторно, после того, как произведен демонтаж, их выбрасывают вместе с куском трубы.

Прежде чем купить пресс фитинги, используемые для соединения труб из металлопластика, убедитесь в их качестве, китайские аналоги значительно дешевле изделий, которые выпускают такие производители как: Henco, Far, Ltm, Pexal, Valsir, Tiemme, но уступают им в надежности.

Инструкция, как производить соединение

Соединение металлопластиковых труб с пресс фитингами необходимо выполнять в следующей очередности:

• используя ножницы, обрезать трубу до нужной длины;
• далее необходимо снять внутри и снаружи трубы фаску, для этого применяется калибратор;
• устройство разбирается, для проверки состояния прокладок, колец и гильзы, если их целостность не нарушена, производится обратная сборка;
• на следующем этапе в трубу вставляется хвостовик, для этого потребуется приложить определенное усилие;
• после того, как хвостовик установлен, вставляется гильза, после чего производится опрессовка.

Видео: Монтаж фитингов для металлопластиковых труб VALTEC.

Соединительные элементы ПУШ типа

Для установки фитинга ПУШ типа для металлопластиковых труб, в отличие от метода опрессовки, не требуется специальный инструмент, ее несложно выполнить самостоятельно. На рисунке снизу показана конструкция данного устройства

На рисунке обозначены:

• А – кольцо с двойным уплотнением;
• В – удерживающие лапки, как правило, изготавливаются из нержавейки;
• С – смотровые окна, позволяют проконтролировать, что труба полностью вошла;
• D – соединяемая труба;
• E – гильза из прочного материала;
• F – корпус устройства.

Среди достоинств соединения данного типа можно назвать следующие:

• соединение может выполнено без использования специального инструмента;
• монтажные работы производятся быстро;
• надежность соединения позволяет спрятать его внутри стены, то есть таким способом можно монтировать теплый пол.

Из недостатков данного типа существенных можно назвать два:

1. относительно высокий уровень цен на ПУШ-фитинги;
2. после того, как установлен фитинг потребуется как минимум три часа на то, чтобы кольца, выступающие в роли уплотнителя, смогли принять нужную форму.

Особенность, которой необходимо уделять внимание:

Края обрезанных труб не должны содержать заусеницы или другие неровности, поскольку при этом возникает высокий риск прорезать прокладку. То есть, если для обрезки труб использовалась ножовка, края среза следует обязательно обработать.

Ориентировочная стоимость

Продажа этих изделий организована практически в каждом городе, на стоимость устройств влияет тип, размеры и характеристики, их определяет соответствующий ГОСТ. Для оценки ориентировочной стоимости анализировался уровень цен на прямой пресс-фитинг NTM 26x26x3.

Город	Стоимость ($)	Город	Стоимость ($)
Новосибирск	3,5	Самара	3,3
Минск	3,0	СПб	2,8
Екатеринбург	3,1	Пермь	3,1

Как видите, на фитинги для металлопластиковых труб цены примерно одинаковые, как в Минске, Перми, так и Самаре.

Используемые источники:

• https://santehnika.guru/truby/montazh-metalloplastikovyh-trub.html
• https://remont-book.com/fitingi-dlya-trub/
• https://vodasovet.ru/vodoprovod/montazh-metalloplastikovyh-trub
• https://www.kanalizaciya-stroy.ru/fitingi-dlya-metalloplastikovyh-trub.html
