С началом широкой застройки городов серийными многоэтажками во второй половине прошлого века появившиеся в их ванных комнатах необычные M‑образные змеевики мало кто в то время называл полотенцесушителями.
Но предназначение их домашние хозяйки разгадали сразу же и стали использовать по полной программе: для сушки не только полотенец, но и любого другого белья, особенно в зимнее время. Любому хозяину будет полезно узнать все о правильной установке и замене водяного полотенцесушителя в ванной своими руками для своей хозяйки.
Общая информация
С принятием СНиПа 2.04.01‑85, в котором появился термин «полотенцесушитель», устройство вскоре вошло во всеобщее употребление.
Малоэстетичные и к тому же бесполезные с окончанием отопительного сезона железные конструкции, крашеные «серебрянкой» или нитрокраской, тем не менее пришлись по вкусу домохозяевам, и вскоре те стали правдами и неправдами доставать и устанавливать никелированные, изящные, элегантные и практичные евроагрегаты.
Не потеряла эта тема актуальности и теперь: в жилом фонде еще много домов старой постройки, где владельцы квартир, начиная ремонт или замену сантехнического оборудования, обращают свое внимание и на такие полезные и необходимые в оснащении ванной комнаты устройства, которые вполне по силам домашнему мастеру для самостоятельной установки.
Выбор устройства
Все конструкции этих агрегатов делятся на три типа:
- Водяные.
- Электрические.
- Комбинированные.
Заменяя старое устройство новым, логичнее всего использовать водяной тип. Электрические аппараты применяются там, где нет ни централизованной системы отопления, ни горячего водоснабжения, либо в качестве резервных на время отключения оных.
Внешний дизайн водяных устройств довольно разнообразен:

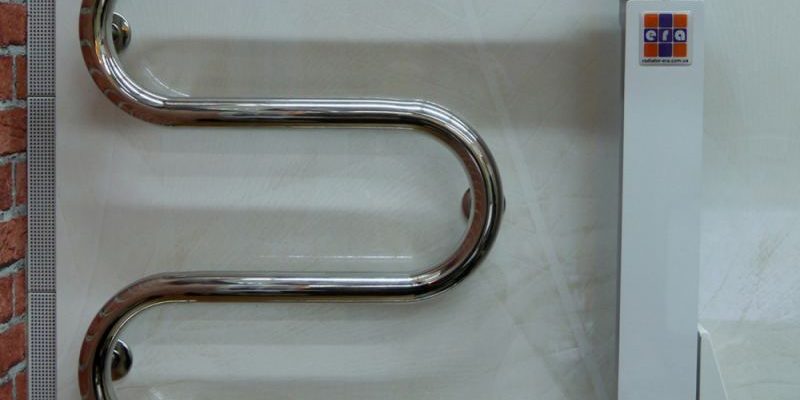

- 1‑й тип: M‑, U‑, Ф‑образные — традиционные формы.
- 2‑й тип: «лесенки», «змейки» и другие виды оригинального дизайна современных устройств.
Для включения их в действующую систему также имеет значение расположение установочных патрубков:
- Боковое — обычно используется у приборов 1‑го типа;
- Нижнее или верхнее — более распространено среди устройств 2‑го типа.
Выбор подходящего варианта обусловлен наличием свободного пространства в ванной комнате, расположением трубопроводной системы и типом схемы подключения. больше подробностей о том, какой водяной полотенцесушитель лучше выбрать — в этой статье.
Что потребуется для монтажа?
Перед началом всякой работы будет совсем неплохо набросать монтажную схему или, в крайнем случае, небольшой эскиз от руки размещения агрегата, выбрав наиболее подходящий вариант подсоединения прибора к трубопроводной сети.
Самые простые схемы правильного подключения полотенцесушителя своими руками у универсальных устройств-лесенок:
Как установить и подключить электрический накопительный водонагреватель узнайте тут.
Инструменты
Для замены или монтажа водяного полотенцесушителя потребуется набор сантехнического инструмента, состав которого зависит от вида водопроводных труб в квартире. Учитывая, что медные, полипропиленовые и другие современные типы трубопроводов встречаются пока еще нечасто, опишем инструментарий для стандартных стальных труб ¾’:
- Ключи: газовый №2 или №3; переставной — «крокодил»; разводной гаечный.
- Труборез либо ножовка по металлу.
- Резьбонарезные плашки ¾’ с рычажным воротком.
- Дрель электрическая с перфоратором, сверла по бетону.
- Угловая шлифмашинка с отрезным диском по металлу — «болгарка».
- Крепежный инструмент: молоток, отвертки, пассатижи.
- Разметочный инструмент: рулетка, уровень, карандаш.
Материалы
Кроме набора инструментария для работы необходимы также установочные и расходные материалы:
- Повороты, отводы, муфты, сгоны и, возможно, другие виды фитингов.
- Запорные вентили, лучше всего — шаровые.
- Льняная пакля сантехническая, либо монтажная ФУМ‑лента.
- Установочные и крепежные детали: кронштейны, шурупы, дюбели, анкерные болты и т. п.
Подготовив всё необходимое, можно приступить к работе.
Виды подключения
Во‑первых, следует определиться с тем, в какую систему включать устройство:
- Подключение полотенцесушителя к системе отопления. Традиционный способ и единственный там, где отсутствуют сети горячей воды. Недостаток его в том, что отопительная система работает только в зимнее время года. Достоинство — в трубопроводе отопления циркуляция воды осуществляется принудительно и полотенцесушитель во все время отопительного сезона будет горячим, выполняя функцию дополнительной батареи.
- Подключение водяного полотенцесушителя к системе горячего водоснабжения. Такие системы также подвержены отключениям, но на более короткий срок. Кроме того, недостаток этого способа в том, что агрегат будет нагреваться только во время расхода горячей воды, остывая ночью, даже при прямом включении в стояк. В малоквартирных же домах либо частных эта проблема стоит еще острее.
Схема установки и подключения полотенцесушителя к стояку горячей воды в ванной выглядит так:
Как уже было отмечено, оптимальным решением многих проблем является применение комбинированных устройств, работающих от электросети при отсутствии горячей воды в системе.
После выбора трубопроводной сети для нашего устройства, следующим встает вопрос о способе его включения в нее:
- Прямая врезка в стояк. Если ванная комната уже была оборудована полотенцесушителем, то он подключен к отопительной трубе именно таким способом. Заменяя его новым, можно, не мудрствуя лукаво, использовать тот же тип подсоединения. Также можно врезать напрямую новое устройство и в стояк горячей воды.
- Включение в квартирный трубопровод. Достоинство этого способа в том, что при проведении работ не требуется перекрывать весь стояк, но он больше годится для системы отопления. Указанная выше проблема с трубопроводом горячей воды дополнительно усугубится: прибор будет нагреваться только при мытье посуды, принятии душа или ванны.
С перемычкой-байпасом
Полотенцесушители в старых домах, как уже сказано, являлись непосредственной частью трубы отопления. Такое соединение создает проблемы в случае аварии или ремонта и не дает возможности отключить прибор при ненадобности в нем.
Потому самым разумным при монтаже нового устройства будет врезка параллельно ему в стояк перемычки‑байпаса и запорных вентилей, к котором оно и присоединяется. Это полезное дополнение трубопровода следует обязательно предусмотреть на схеме подключения.
Демонтаж старого устройства
Начать следует с разборки старого полотенцесушителя. Для этого:
- Согласовав с соседями по подъезду и управляющей компанией, перекрываем стояк отопления и сливаем из него воду.
- Если старая конструкция была приварена к трубам стояка, отрезаем ее болгаркой. В случае разъемного соединения раскручиваем крепежные муфты.
- В редких случаях, когда установочные размеры нового прибора совпадают со старыми, можно считать, что крупно повезло. Чаще всего это не так и приходится резать трубы даже при разборном соединении.
- Вырез в стояке должен быть по высоте больше расстояния между вводными патрубками нового полотенцесушителя на длину сгонов и муфт, необходимых для врезки байпаса.
- При отрезании учитываем не только установочные габариты нового прибора, но и возможность нарезания на трубах резьбы.
- Снимаем старое устройство со стены, срезав его кронштейны болгаркой или ножовкой.
В настоящее время рынок предлагает большой выбор различных видов водонагревателей. Мы вам подскажем, какой бойлер выбрать для квартиры и как правильно его установить и подключить.Как установить газовый водонагреватель в квартире читайте в этой публикации.
Установка и подключение: пошаговая инструкция
Перед началом монтажа нелишне сделать на полу раскладку как самого устройства, так и всей фитинговой арматуры для него, чтобы еще раз уточнить все размеры. Для этого можно даже собрать насухую все соединения. Поговорку про семикратное отмеривание никто не отменял!
- Размечаем на стене установочные размеры нового полотенцесушителя.
- Выбрав местоположение будущего агрегата на стене, необходимо тщательно исследовать ее на предмет прохождения внутренних коммуникаций как трубопроводных, так и электрических. Помочь в этом могут специальные приборы — металлопроводкоискатели.
- Сверлим отверстия, вставляем дюбели и вешаем устройство на стену, зафиксировав его шурупами или болтами.
- Нарезаем резьбу на обрезанных концах трубопровода.
- Подготавливаем перемычку‑байпас, аккуратно разметив и установив на ней тройники‑отводы для полотенцесушителя и запорный вентиль.
- При работе все соединения герметизируем сантехнической паклей или тефлоновой лентой.
- Устанавливаем ее в вырезе стояка, используя сгоны, прямые муфты и контргайки, так чтобы отводы‑тройники находились точно напротив вводов нашего устройства.
- Сгоны разной длины применяются для подгонки установочных размеров отрезков трубопроводов и упрощения их соединений. Они имеют на концах нарезанную резьбу: короткую с одной стороны и длинную — с другой. На длинную навинчивается контргайка и муфта. Тройник, уголок или вентиль накручиваются на трубу с одной стороны. В них завинчивается короткой резьбой сгон, который затем длиннорезьбовым концом соединяется с другой стороной трубы муфтой и фиксируется контргайкой.
- Прикручиваем к отводам запорные шаровые клапаны, а с ними соединяем вводы нашего агрегата.
- Открываем шаровые клапаны к полотенцесушителю, а вентиль на байпасе перекрываем.
- Открываем общий кран стояка. Если в системе есть давление воды, тщательно проверяем сделанные соединения на герметичность.
Все! Наш новый полотенцесушитель готов к работе. В этом видео вы можете посмотреть процесс демонтажа и установки нового полотенцесушителя в ванной своими руками:
Современные полотенцесушители могут быть достаточны сложными по конструкции, такие, например, как двухконтурные. Перед их установкой своими руками следует изучить все технические характеристики и правила монтажа.
Также нужно помнить, что некоторые агрегаты необходимо подбирать по гальванической совместимости с металлическими трубопроводами материалов, из которых они изготовлены.
Поделиться:
Обычно установка полотенцесушителя в ванной комнате не вызывает особых трудностей – трубчатый обогреватель подвешивается на стену с помощью штатного крепежа (идет в комплекте). Другой вопрос – присоединение сантехнического прибора к инженерным сетям частного дома или квартиры. Выбор схемы подключения зависит от типа и расположения нагревателя внутри помещения. Как установить полотенцесушитель и подключить его своими руками, читаем в нашем руководстве.
Виды сушилок для полотенец
Итак, все настенные обогреватели для ванной делятся на 3 разновидности:
- Электрические, работающие от сети 220 вольт. Бывают 2 типов – с нагревательным кабелем внутри либо жидким теплоносителем и ТЭНом. Оба варианта подключаются одинаково.
- Водяные полотенцесушители присоединяются к системе горячего водоснабжения или отопления.
- В комбинированных двухконтурных приборах теплоотдача организована от 2 источников – электричества и сети ГВС.
Примечание. Устройство комбинированных сушилок довольно простое. Обогреватель состоит из 2 отдельных контуров – электрического и водяного, которые способны работать одновременно либо поочередно. Соответственно, цена универсальных полотенцесушителей в 1.5–2 раза выше.
Принцип работы электроприборов следующий: ТЭН или кабель нагревается до заданной температуры, потом терморегулятор отключает питание. После охлаждения трубчатого корпуса на 3–5 °C нагрев автоматически возобновляется. В ТЭНовых сушилках, наполненных незамерзающей жидкостью, предусмотрен сброс воздуха через кран Маевского.
С водяными сушилками проще – они прогреваются до температуры протекающего внутри теплоносителя. Корпус изготавливается из нержавеющей или черной окрашенной стали, реже – из меди. Форма – в виде лесенки, змеевика, Е-образный, М-образный. Поскольку мы рассматриваем сугубо монтаж полотенцесушителя, форма и материал большой роли не играет, значение имеет лишь способ подключения – боковой или нижний.
Рекомендации по установке
Обогреватель следует монтировать после окончания отделочных работ – укладки кафельной плитки, обшивки пластиковыми панелями или другим материалом. Если производится замена старого змеевика на новый полотенцесушитель, сначала выполняется демонтаж, делается ремонт (при необходимости), потом – установка и подключение.
Замечание. Скрытая подводка труб к водяному обогревателю ведется до начала отделки (смотрим фото выше). Технология стандартная: болгаркой прорезаем в стене борозды, ширина равна диаметру трубопровода плюс утеплитель из вспененного полиэтилена. Потом прокладываем подводки и ставим водорозетки или просто выводим наружу резьбы.
Дадим несколько советов, как правильно разместить полотенцесушитель в ванной и закрепить на стене:
- Водяную сушилку старайтесь расположить поближе к стояку, если планируется подсоединение к системе ГВС. При подключении к отоплению размещение нагревателя роли не играет.
- К монтажу электрического прибора есть требование норм – минимальное расстояние между розеткой (проводкой) и краем ванны (раковины, душевой кабины) должно составлять 60 см.
- На какой высоте вешать полотенцесушитель. Здесь нет четких требований, оптимальный отступ от пола лежит в пределах 900…1200 мм. Подбирайте высоту из соображений удобства пользования. Исключение – электрические обогреватели, которые ставятся не ниже 60 см от напольного покрытия.
- Всегда изучайте инструкцию по монтажу и эксплуатации изделия. Производитель обязательно приведет чертеж с размерами и укажет все технологические отступы, если таковые требуются.
Настенные поворотные модели желательно крепить ближе к углу ванной комнаты - Допускается устанавливать сушилку над стиральной машиной. Если последняя загружается сверху, то электрообогреватель не должен препятствовать свободному открыванию крышки.
- Чтобы повесить змеевик на стену, применяйте штатные декоративные кронштейны и дюбели. Исключение – установка на гипсокартон или перегородку из пористых материалов, понадобятся специальные крепления, выдерживающие вес полотенцесушителя.
- При разметке отверстий старайтесь не попасть в швы между кафельными плитками, лучше отступить от края 0.5–1 см. Иначе в процессе сверления облицовка может треснуть.
- Нельзя располагать электрическое устройство для сушки прямо над ванной.
Можно окончательно поставить сушилку до завершения облицовочных работ, как делают опытные сантехники. Под плитку предусматривается зазор – между стеной и отражателем оставляют 10–12 мм, то есть, выдвигают корпус вперед. Но при монтаже своими руками лучше вывести трубы, закрыть их заглушками, а полотенцесушитель подвесить позже, как показывает мастер на видео:
Подключаем электрический обогреватель
Установка электросушилки – простейшее решение для квартир или частных домов, где не предусмотрена рециркуляция линии горячего водоснабжения. Полотенцесушитель мощностью до 500 Вт можно ставить при любом выделенном лимите электроэнергии. Монтаж выполняется самостоятельно, благо, класть трубы и врезаться в стояки не придется.
Для подключения обогревателя с вилкой понадобятся дополнительные комплектующие:
- кабель медный трехжильный 2.5 мм² либо другого сечения, указанного в паспорте изделия;
- розетка со встроенным УЗО (ток утечки 30 мА), рассчитанная на ток 10…25 ампер в зависимости от мощности нагревателя;
- стандартный подрозетник.
Справка. Нормы ПУЭ однозначно требуют подключать розетки в санузлах через устройство защитного отключения – УЗО. Если линия уже подведена и запитана через дифференциальный автомат с током утечки 30 мА, то ставится обычная розетка. Ее ампераж рассчитывается по закону Ома: мощность сушилки в ваттах делим на 220 вольт.
Как правильно подключить электрический полотенцесушитель в ванной:
- Рисуем на стене трассу от распределительной коробки до точки установки розетки. Важный момент: располагать электрическую коробку в помещении санузла запрещается, только в смежной комнате.
- Прорезаем болгаркой штрабу и гнездо розетки. Прокладываем кабель, монтируем подрозетник.
- Подсоединяем провода к электросети в распределительной коробке. Напоминаем: 3 жила кабеля желтого цвета – это заземление, подключается обязательно.
- Заделываем борозду, устанавливаем розетку. Полотенцесушитель вешаем после укладки плитки.
Если стены санузла уже облицованы кафелем, ведите проводку другим способом – из соседнего помещения. В точке монтажа розетки просверлите перегородку насквозь, в отверстие просуньте кабель, проложенный в стене смежной комнаты.
Некоторые модели обогревателей не оборудованы вилкой и подключаются напрямую к кабелю. Ставить розетку не нужно, а вот УЗО на 30 мА – обязательно. Пошаговая сборка полотенцесушителя со всеми фитингами и установкой ТЭНа показана на видео от производителя «Двин»:
Подключение водяного полотенцесушителя
При монтаже сушильного змеевика используется 3 схемы подключения:
- В многоквартирных домах – к стояку системы ГВС. Тут присутствует щекотливый момент: чтобы врезаться в общую трубу, надо перекрыть воду себе и всем соседям по стояку. Возможно, потребуется согласование в местном Водоканале.
- В загородном коттедже – к линии рециркуляции горячей воды, идущей от бойлера косвенного нагрева.
- Если накопительный бак ГВС или магистраль рециркуляции отсутствует, полотенцесушитель подсоединяется к системе отопления. Минус: летом змеевик не греется.
Как обеспечить летний нагрев сушилки, подключенной к водяному отоплению. Есть 2 варианта решения проблемы: купить комбинированный обогреватель или не выключать газовый/электрический котел. Во втором случае придется оставить в работе 1–2 батареи, иначе теплогенератор станет «тактовать». Так что проще перейти на электричество либо сушить белье на улице.
К стояку ГВС водяная сушилка подключается двумя подводками, между ними ставится байпас без всякой запорной арматуры. Минимальное межосевое расстояние между врезками – 300 мм. Сужение диаметра байпасной линии делать не стоит, а вот сместить в сторону на 10…15 см вполне допустимо. Минимальный диаметр подводок – DN20 (внутренний), а лучше – по размеру стояка.
Если подключение полотенцесушителя производится к трубе рециркуляции ГВС частного дома, то перемычку ставить не нужно. Пусть вся вода, перекачиваемая циркуляционным насосом обратно в бойлер, проходит через змеевик, как показано на схеме.
Как сделать правильную подводку труб и подключить полотенцесушитель своими руками:
- Подводки прокладывайте в бороздах стен с уклоном 2…3 мм на 1 метр погонный. Верхняя подводящая линия наклоняется в сторону сушилки, нижняя – к стояку. В результате первая точка врезки окажется выше змеевика, вторая – ниже.
- Обогреватели горизонтального типа с боковым подключением подсоединяются просто – из стены выводится фитинг с резьбой, к нему прикручивается американка или муфта-переходник (поставляется в комплекте изделия). Запорные шаровые краны ставятся на подводки около стояка.
- Вертикальный полотенцесушитель типа «лесенка» можно присоединить по схеме с диагональным либо нижним подключением. По возможности реализуйте первый вариант, чтобы свести к минимуму риск завоздушивания.
С точки зрения эффективности 2 изображенные схемы одинаковы, преимущество диагонального подсоединения мизерное - Избегайте поворотов труб скрытой прокладки на 90°, не муруйте в бороздах соединительные фитинги – уголки, переходы и так далее. Течь внутри перегородки сложно устранить – надо отдирать кафель, ломать штукатурку.
- В качестве скрытых подводок используйте металлопластик либо сшитый полиэтилен. Открытое подключение можно делать из полипропиленовых труб, соединение – через резьбовые переходники.
Важный момент. Подбирая полипропилен для подсоединения полотенцесушителя, обращайте внимание на внутренние диаметры труб, а не наружные. Стенки из PPR довольно толстые.
Некоторые сантехники используют хитрый прием: подводки врезают в стояк над полом, ведут открыто вдоль стены, а потом поднимают трубы к сушилке скрытым способом. Этот подход неправильный, трубопроводы лучше класть в штрабах по кратчайшему пути. Второй негативный момент – обогреватель станет собирать воздух, хозяину придется часто крутить кран Маевского.
Подключение змеевика полотенцесушителя к отопительной системе выполняется по аналогии с подсоединением радиатора. На входе ставим шаровой кран, на выходе – балансировочный вентиль.
Поскольку гидравлическое сопротивление трубчатой сушилки очень низкое, вентилем нужно уменьшать величину потока. Иначе весь теплоноситель пойдет через обогреватель, а батареи останутся еле теплыми. Диаметр подводок – DN15 (внутренний).
Напоследок о комбинированных сушилках
Двухконтурный полотенцесушитель отлично решает проблему сезонности при подключении к домашнему отоплению. В холодный период года греет водяной контур, по окончании отопительного сезона можно включить второй электрический змеевик. Крепление прибора вполне обычное – на кронштейнах, подключение выполняется сразу к 2 сетям – электрической и отопительной.
Если необходимо поменять старый советский змеевик в квартире, то новый необязательно ставить в том же месте и подсоединять к существующим штуцерам. Очень желательно заменить стояк – он наверняка «зарос» ржавчиной. Выберите для обогревателя подходящее место, набросайте схему соединений и выполните установку полотенцесушителя с учетом новых требований.
Рассказываем об особенностях электрических и водяных полотенцесушителей, даем инструкцию по монтажу на стену и пол, а также разбираем частые ошибки установки.
Переоборудование обычно проводят при капитальном ремонте, когда полностью меняется облик интерьера. Например, в старых домах заменить старый змеевик необходимо в целях профилактики. Стальные изделия способны прослужить десятки лет, но и у них есть ограничения по сроку эксплуатации. Во влажной среде при постоянной высокой температуре металл ржавеет. Ситуация опасна тем, что снаружи это не заметно. Установку полотенцесушителя в ванной комнате можно провести своими руками. При монтаже нужно соблюдать важные правила, которыми мы поделимся в этой статье.
Устанавливаем полотенцесушитель
Подбираем оборудование
Подключение через пол
Особенности установки для электрических приборов
Ошибки
Выбор прибора
Принцип действия
Сушилки можно разделить на три основные группы.
- Водяные — подключающиеся к системе отопления или ГВО.
- Электрические, работающие от сети.
- Комбинированные, сочетающие в себе эти два принципа.
Водяные используются наиболее часто. Их главное преимущество в том, что за теплоноситель платить не нужно. Основной недостаток — сложность монтажа, особенно если планируется перенос радиатора. В последнем случае потребуется согласование с управляющей компанией. При аварии будет заблокирован весь стояк. Еще один минус— возможность протечки при некачественном монтаже или неправильном выборе изделия.
Материалы
Одним из важнейших свойств изделия является его долговечность. Она зависит от качества материала, а также от того, насколько правильно выполнено подключение.
Виды металлов
- Нержавейка. Труба из нержавейки должна иметь хромированную внутреннюю поверхность, иначе она будет окисляться под воздействием примесей. При реакции они создают налет на стенках. Постепенно накапливаясь, он препятствует потоку жидкости.
- Медь и латунь отличаются хорошей теплоотдачей, но служат не долго. Это мягкий материал, и его легко деформировать при проведении ремонтных работ. Следует учитывать то, к какой системе подключается прибор. Горячая водопроводная вода проходит подготовку, при которой в ее состав вводятся химически активные соединения. Они безопасны для человека, но с некоторыми металлами вступают в реакцию.
- Черная сталь. Используется в основном для частных домов. Она не выдерживает высокого давления и быстро приходит в негодность независимо от того, насколько правильным было подключение. Внутренняя поверхность должна иметь слой антикоррозионной защиты.
Форма и размер
Чем больше площадь излучения, тем прибор эффективнее. Следует учитывать, что, проходя по контуру, теплоноситель постепенно остывает. Если вода в стояке недостаточно горячая, лучше выбрать батарею поменьше или использовать модель, работающую от розетки. Средняя температура жидкости в системе ГВС равна 60 градусам.
Форма может быть самой разной: от М-образных до лесенки.
Если предстоит изменить высоту установки полотенцесушителя от пола, придется отключать систему ГВО до окончания сварочных работ.
Монтаж на стену полотенцесушителя в ванной своими руками
Работы включают в себя демонтаж старого оборудования, новую подводку с запорными устройствами, подсоединение радиатора. Это переоборудование согласовывается с управляющей компанией. Рассмотрим план действий пошагово.
Инструменты и материалы
- Стальная или полипропиленовая арматура для подводки и байпаса. Ее следует заранее отмерить и заготовить элементы нужной формы и длины.
- Шаровые краны.
- Кронштейны, на которых будет держаться вся конструкция.
Перед началом проведения работ необходимо проверить комплектацию батареи.
Комплектация батареи
- Переходники с прокладками.
- Запорные узлы.
- Регулирующиеся кронштейны или другие крепежи.
Установка радиатора
Ее производят по уровню, регулируя положение с помощью телескопических кронштейнов. Прежде чем затянуть резьбу, ее покрывают льняной подмоткой ли ФУМ-лентой — так она не будет подтекать. Все узлы осматривают и делают пробный пуск под небольшим давлением. При отсутствии протечек давление постепенно доводят до рабочего.
Подключение через пол
Существуют довольно необычные модели с нижней подводкой, спрятанной в полу. Она выполняет функцию стоек — настоящих либо декоративных. Корпус, наполненный водой, обладает значительной массой, поэтому конструкцию поддерживают стеновые кронштейны.
Особенности подключения через пол
- Существующие врезы придется заделывать и создавать новые.
- Протяженность коммуникаций увеличится в несколько раз, что приведет к остыванию теплоносителя.
- Чтобы поднять столб жидкости, необходимо высокое давление в трубах. В городских квартирах на верхних этажах оно может оказаться недостаточным. Сложности возникнут и при использовании автономных систем в загородных домах.
- Коммуникации прокладываются в стяжке, что возможно только в помещениях с высокими потолками.
Единственным достоинством таких моделей является их внешний вид. Они хорошо дополняют классический и современный интерьер. Нижние стойки придают конструкции внешнюю устойчивость. Кроме того, они нагревают пол. Это повышает уровень комфорта и позволяет поверхности быстро высохнуть.
Процесс установки
- Производятся расчеты и подготавливается схема. Предстоящие действия согласовываются с управляющей компанией.
- Напольное покрытие снимается. В большинстве случаев перекрытие в санузле нуждается в дополнительной гидроизоляции и выравнивании. Можно постелить рубероид и промазать щели мастикой либо герметиком. Применяются выравнивающие смеси, обладающие высокой пластичностью. Гидроизоляция укладывается на выравнивающую стяжку после ее схватывания.
- При отключенном стояке делается врез и прокладывается нижняя подводка. Размер и форму ее элементов необходимо заранее просчитать и подготовить их к работе. Диаметр стальной арматуры — 3/4 дюйма, полипропиленовой — 25 мм.
- Чтобы высокая температура от труб не разрушала верхнюю стяжку и отделку, ее следует поместить в канал с утеплителем — пенополистиролом или минеральной ватой. Перед тем как начать заливать раствор, делают опалубку, формирующую канал. Арматуру прокладывают пористыми материалами со всех сторон. Снизу ее помещают на пластиковые стойки в форме крестовин, чтобы она не сминала волокна.
- Применяются сварные и резьбовые соединения. Желательно установить на корпус кран Маевского, выпускающий наружу воздух, попадающий внутрь и препятствующие течению жидкости.
- К подводке нужно обеспечить доступ, поэтому заделывать е наглухо нельзя. Ее закрывают коробом или съемной панелью, либо устраивают ревизионные люки. Эту часть можно отделать так же, как и всю остальную поверхность.
Требования безопасности
- Для подключения применяется трехжильный заземленный кабель.
- Розетка должна иметь устройство защитного отключения, резиновую прокладку и крышку, закрывающую контакты от физического воздействия.
- Запрещена открытая проводка.
- Согласно международным стандартам следует использовать кабели марок ВВГнг и ВВГнг-LS.
Пошаговую инструкцию, как правильно установить полотенцесушитель в ванной, также смотрите на видео.
Ошибки монтажа полотенцесушителя
- Нельзя сужать вход и выход при помощи фитингов, либо другими способами.
- Запрещается использование запорных устройств на стояке. Их можно врезать в контур только в случае, если он является ответвлением системы ГВО, а не ее непосредственной частью. Проблема решается с помощью байпаса — обводной трубы. К кранам всегда должен быть обеспечен доступ.
- Расстояние до стен должно быть не больше 3,5 см при диаметре змеевика до 2,5 см. Максимальное расстояние для изделий с диаметром от 2,5 см составляет 5-7 см.
- Нижнюю врезку нельзя делать ниже патрубка, входящего в корпус, а верхнюю — выше.
- Максимальный уклон змеевика — 2 см на метр длины.
- Горизонтальное соединение возможно только при диаметре подводки 32 мм при отдаленности от врезки не более 2 м.
- Согласно СНиПу рекомендуемая высота радиатора над уровнем пола составляет 120 см. Это не более, чем рекомендация.
Чтобы устройство работало исправно, необходима правильная схема подключения. Если часть батареи-лесенки разместить ниже стояка, циркуляция в ней прекратится. Поток пойдет по «ступеньке», расположенной на уровне входа.
Еще одна ошибка — изогнутая кверху входная труба. В ее верхней части будет постепенно накапливаться воздух. Рано или поздно он создаст пробку, и система перестанет работать.
- Материал подготовил: Артем Филимонов
Поделиться ссылкойПолотенцесушитель в ванной комнате — прибор необходимый. Кроме своего основного назначения, он зимой и летом дает дополнительное тепло в ванной и является неповторимым и стильным элементом в интерьере помещения.
Навыки важны
Следует учесть, что если домашний мастер решил установить полотенцесушитель в ванной своими руками, то он должен быть знаком хотя бы с основными принципами монтажа труб. Если такие навыки отсутствуют — эта информация позволит хозяину, как минимум проконтролировать работу сантехника.
Выбираем модель
Прежде чем приступить к работе, нужно определиться с наиболее подходящей моделью сушилки. Здесь нужно учесть схему подхода труб в ванную комнату, определить место врезки и место расположения полотенцесушителя. Важен момент, как он будет использоваться. Если в семье маленькие дети — лучше купить многоступенчатый вариант. Он идеально подходит для сушки большого количества колготок, нижнего белья и другой детской одежды.В то же время, он отдаёт больше тепла — в ванной не будет прохладно.
Модели сушилок выпускаются трёх видов: комбинированные, водяные и электрические.
«>»>»>»>»>»>»>»>»>
Место врезки
Обычно полотенцесушитель подключается к горячему трубопроводу. Реже — врезают в контур отопления. Этого делать не рекомендуется, ведь тогда змеевик будет нагреваться только в отопительный период года. Покупая прибор обязательно обратите внимание чтобы диаметр его патрубка был таким же, как диаметр подводной трубы. Иначе при монтаже придётся использовать переходники, а это — дополнительные стыки, увеличивающие вероятность протечек и менее эстетичный вид.
Металл металлу — рознь
Выбирая краны и фитинги обязательно заострите свое внимание на металле, из которого они сделаны. Использование разных материалов приведет к быстрой электрохимической коррозии. При монтаже змеевика как участка горячего водопровода перекройте воду. Открутите старый полотенцесушитель. «>»>»>»>»>»>»>»>»>
Байпас — важный элемент при монтаже полотенцесушителя
Сначала устанавливается байпас. Это перемычка, которая соединяет вход и выход патрубков полотенцесушителя. Он устанавливается для того, чтобы в других кранах был хороший напор горячей воды, а скорость циркуляции воды в стояке не становилась меньше.
Байпас, диаметр трубы которого должен быть меньше чем в основной магистрали, устанавливается при помощи тройных переходников.
Монтаж
Если вы решили установить полотенцесушитель своими руками, не пренебрегайте инструкцией завода. Часто в них размещают пошаговые фото установки полотенцесушителя.
На патрубках змеевика устанавливаются запорные краны. Это позволит при необходимости прекратить подачу воды в сушилку, и при этом сохранить циркуляцию горячей воды по основному стояку системы. Крепится полотенцесушитель к стене специальными держателями. Как правило, приборы от хороших производителей изначально укомплектованы этими деталями. «>»>»>»>»>»>»>»>»>
Следует заметить, что при закручивании не нужно прилагать больших усилий. Это чревато повреждением резьбы или хрупкого металла фитинга.
- Воздушный солнечный коллектор — что это такое и как сделать своими руками. Пошаговый мастер-класс и советы по применению в системе отопления (110 фото и видео)
- Монтаж труб отопления: способы разводки и правила размещения отопительной системы (125 фото)
- Отопление в двухэтажном доме: проекты, схемы и системы отопления своими руками (125 фото и видео)
Проверка
После установки полотенцесушителя откройте кран подающей трубы и внимательно осмотрите все соединения на предмет течи. В случае обнаружения такой проблемы следует попытаться слегка подтянуть гайку на месте соединения. «>»>»>»>»>»>»>»>»>
Кран Маевского
Следует рассказать еще об одном хорошем устройстве, которое можно установить при монтаже полотенцесушителя — это кран Маевского. Он выполняет функцию отвода воздуха.
При образовании в змеевике воздушной пробки вода в нем перестанет циркулировать. Такая проблема устраняется путём открытия этого механизма.
Существуют модели кранов, которые способны выпускать попавший в сушилку воздух автоматически. Цена на установку полотенцесушителя невелика. Поэтому если у вас есть возможность — всё-таки лучше пригласить мастера!
Фото процесса установки полотенцесушителя
Полотенцесушитель – устройство полезное, а во многих случаях – необходимое. Он не занимает много места, не требует сложного ухода, при этом прекрасно высушивает влажные полотенца без больших дополнительных затрат.
В некоторых домах старой постройки установка полотенцесушителя была предусмотрена проектом, но такие устройства в большинстве своем давно устарели и морально, и технически. Современные модели гораздо удобнее и надежнее.
Разновидности современных полотенцесушителей
Различают два основных вида полотенцесушителей: электрические и водяные. И первые, и вторые выполняют в самом различном дизайне, разного размера, цвета, конфигурации: от простой изогнутой трубки до изысканных моделей, которые выглядят скорее как интерьерное украшение, но со своим предназначением справляются вполне прилично.
Красивый полотенцесушитель может стать стильным украшением интерьера ванной комнаты. Считается, что хромированные модели работают дольше и несколько эффективнее
Устройство полотенцесушителей разного типа, разумеется, принципиально различается.
В первом случае прибор нагревается с помощью электричества, во втором по трубам циркулирует горячая вода. Порядок установки электрических и водяных моделей также имеет существенные отличия.
Что необходимо учесть перед монтажом водяной модели?
Теплоносителем в водяных моделях полотенцесушителей является горячая вода. Чаще всего прибор подключают к системе горячего водоснабжения, но это возможно не всегда. Определяясь с тем, как правильно установить в ванной комнате полотенцесушитель, такие моменты следует выяснить заранее.
Например, в домах, где централизованный подогрев отсутствует, используются газовые колонки. В таких помещениях водяные полотенцесушители подключают к центральной системе отопления. Это не слишком удобно, поскольку работает прибор на обогрев только в отопительный период, в остальное время он представляет собой обычную вешалку для полотенец.
Если для подогрева воды в доме используется электрический котел, имеет смысл приобрести специальную двухконтурную модель.
В таких котлах один контур используется для подогрева водопроводной воды, а второй предназначен специально для полотенцесушителя
А вот владельцы частных домов с полностью автономной системой отопления и горячего водоснабжения гораздо свободнее в выборе.
Если принято решение сделать полотенцесушитель частью отопительной системы многоквартирного дома, его стоит установить летом, пока отопительный сезон еще не начат. Обычно коммунальщики крайне неохотно соглашаются отключить отопление всему дому в зимние холода ради установки этого необязательного для жизни прибора. Да и соседей отсутствие отопления в течение нескольких часов едва ли порадует.
Перед установкой полотенцесушителя необходимо выяснить, имеется ли в отопительной системе вода. Обычно на лето ее сливают, но это делают не всегда. Придется попросить местных коммунальщиков проверить это и перекрыть воду, если необходимо.
При установке полотенцесушителя как части домового водопровода также понадобится перекрыть горячую воду, поступающую в дом. Старые модели полотенцесушителей обычно не оборудованы кранами и байпасом, позволяющим пустить воду в обход устройства, поэтому его нельзя просто снять, придется попросить о помощи местных сантехников.
В отдельных случаях перекрыть воду в водопроводе или отопительной системе можно и самостоятельно, однако для этого нужно точно знать, как это сделать, а также поставить в известность о своей “самодеятельности” местных коммунальщиков и заручиться их согласием.
Выясняя, как установить подходящий полотенцесушитель в ванной, еще до его приобретения необходимо определиться со способом его подключения. Оно может быть:
- нижним;
- боковым;
- диагональным (для моделей типа “лесенка”);
- по центру нижней части.
В первом случае место подключения устройства к водопроводу находится внизу, а во втором – сбоку. Сегодня водопроводные трубы прячут в стену или маскируют перегородкой, оставляя снаружи лишь места для подключения необходимой сантехники. Именно так устанавливают модели с боковым подключением, хотя процесс это довольно трудоемкий. Все же имеет смысл постараться: ванная комната так выглядит гораздо привлекательнее.
Полотенцесушитель с боковым подключением устанавливают на стене таким образом, чтобы трубы ГВС были спрятаны. При этом важно тщательно загерметизировать все соединения
Нижнее подключение характерно для старых домов, в которых проектом предусмотрена установка полотенцесушителя. Мощность моделей с нижним подключением примерно на 10% ниже, чем у аналогов с боковым подключением.
Чтобы повысить эффективность работы оборудования, имеет смысл продумать модификацию водопровода и поставить модель с боковым подключением.
Мощность полотенцесушителя с нижним подключением обычно примерно на 10% ниже мощности похожего устройства с боковым подключением, однако именно такие модели обычно устанавливают в домах старой постройки
Иногда диаметр патрубков полотенцесушителя и трупопровода не совпадает. Для их соединения используют специальные переходники. Диаметр такого переходника обязательно должен быть равным или большим, чем диаметр водопроводных труб. В противном случае в системе может возникнуть избыточное давление, что чревато аварией, протечками и другими неприятными проблемами.
Важный параметр – осевые размеры полотенцесушителя, т.е. расстояние, разделяющие его вход и выход. Обязательно следует учесть диаметр водопроводной трубы, чтобы подобрать модель полотенцесушителя соответствующего размера. Наличие переходников усложняет процесс монтажа и ухудшает внешний вид устройства.
Кроме того, возрастает и риск возникновения протечек. Если же без переходников никак не обойтись, стоит уделить особое внимание герметизации каждого соединения. Подбирая краны и фитинги, следует учитывать материал, из которого изготовлены водопроводные трубы.
Сочетание разных металлов может вызвать их электрохимическую коррозию. С пластиковыми трубами в этом отношении работать значительно проще.
Считается, что хромированные модели полотенцесушителей более долговечны, чем другие варианты. Кроме того, такие устройства отличаются более высокой теплоотдачей.
Порядок установки водяного полотенцесушителя
Установка водяной модели полотенцесушителя выполняется в несколько основных этапов:
- Удаление старого устройства.
- Монтаж байпаса.
- Установка верхнего и нижнего крана.
- Установка полотенцесушителя.
- Проверка соединений на герметичность.
Этап #1: Удаление старого устройства
Итак, к началу работ вода в системе уже должна быть надежно перекрыта. Удалить старый полотенцесушитель, если он приварен к трубам, можно с помощью обычной “болгарки”, просто срезав его. При этом следует помнить, что на части труб придется нарезать резьбу, поэтому срезать нужно с учетом этих размеров.
Болгарка понадобится и для удаления устройства с резьбовым соединением, если оно со временем “прикипело” к трубам. В остальных случаях старый полотенцесушитель просто отвинчивают от труб и снимают с кронштейнов, на которых он висел.
Этап #2: Монтаж байпаса
Байпас – это специальная перемычка, соединяющая вход и выход трубы, к которой подключен полотенцесушитель. Его устанавливают перед кранами, чтобы поток горячей воды по трубам не прерывался при закрытии кранов, отделяющих устройство от системы горячего водоснабжения.
Если байпас в системе отсутствует, для ремонта или других манипуляций с устройством, придется перекрывать воду.
Байпас можно приварить к трубам основной магистрали или прикрутить с помощью тройных переходников, снабженных резьбой. Диаметр трубы байпаса должен быть меньше размеров основной магистрали
Чтобы установить перемычку, понадобится отрезок трубы подходящего размера и диаметра. Обычно используют трубу меньшего диаметра, чем размеры труб основной магистрали.
Байпас приваривают к трубам основной магистрали или привинчивают с помощью резьбового соединения.
В качестве надежного уплотнителя для резьбовых соединений чаще всего используют обычную льняную подмотку. Если количество подмотки достаточное, навинчивание происходит с небольшим усилием
Этап #3: Установка верхнего и нижнего крана
Перед монтажом следует приобрести два запорных крана, диаметр резьбы которых совпадает с диаметром труб, на которые он будет установлен.
Можно выбрать обычные краны, которые переводят только в два положения: “открыто” и “закрыто” или использовать винтовые конструкции, чтобы регулировать поток теплоносителя, поступающего на устройство, т.е. степень его нагрева.
Чтобы получить возможность в любой момент перекрыть подачу воды на полотенцесушитель, можно использовать обычные запорные краны, которые переводят в положение “открыто” или “закрыто”
Еще одно полезное устройство, которое рекомендуется установить на полотенцесушитель – кран Маевского.
Такой кран предназначен для удаления попавшего в систему воздуха из устройства. Его монтируют в верхней части полотенцесушителя. Если в устройстве образовалась воздушная пробка, препятствующая циркуляции горячей воды, достаточно открыть такой кран и стравить лишний воздух
Автоматические модели крана Маевского справляются с этой задачей даже без участия человека. Определить, что в устройство попал воздух очень просто, в этом случае полотенцесушитель нагревается недостаточно или полностью остывает.
Если на трубах не имеется резьбы, ее следует нарезать, используя плашку с соответствующими характеристиками. Если резьба есть, но выглядит старой и изношенной, ее также не помешает обновить с помощью специального инструмента, чтобы улучшить качество соединения.
Этап #4: Установка полотенцесушителя
Перед установкой полотенцесушителя следует продумать его размещение на стене. Для этого используют специальные кронштейны, телескопические держатели или хомуты. Обычно модели хороших производителей комплектуются необходимыми материалами и крепежными элементами.
Кронштейны следует установить на стене. Обычно для этого на стене намечают места крепления, проделывают отверстия с помощью дрели, затем привинчивают кронштейны. Перед началом работ следует изучить инструкцию изготовителя.
В отдельных случаях сначала устанавливают полотенцесушитель, и лишь потом закрепляют его на стене.
Прямые или угловые фитинги для настенного полотенцесушителя следует подбирать с учетом размеров прибора и эстетики их внешнего вида
При установке полотенцесушителя необходимо помнить о специальных нормативах. При диаметре труб менее 23 мм, между трубой и стеной следует оставить расстояние больше 35 мм, а если трубы устройства толще – более 40 мм – расстояние до стены необходимо увеличить до 50 мм.
Для присоединения полотенцесушителя к системе горячего водоснабжения понадобятся фитинги. Используют фитинги угловые или прямые, это зависит от конструкции устройства и типа его подключения. Разумеется, все соединения необходимо правильно уплотнить, чтобы исключить протечки.
Обычную резьбу традиционно уплотняют с помощью льняной подмотки. Если для этого использовано достаточное количество материала, после завинчивания он будет немного выступать из-под резьбы.
Если завинчивание существенно затруднено, возможно, подмотки слишком много, но если соединение легко закручивается, скорее всего, нужно добавить еще немного льняного уплотнителя. Для резьбовых соединений конической формы используют ФУМ-ленту.
При установке полотенцесушителя не следует прилагать чрезмерные усилия для завинчивания всех соединений, чтобы случайно не повредить резьбу. Более подробно процесс установки водяного полотенцесушителя представлен в следующем видео:
Этап #5: Проверка соединений на герметичность
После того, как все работы будут окончены, следует снова подать воду в систему и проверить работу устройства. Желательно обеспечить максимальную нагрузку на прибор, чтобы выявить даже небольшие протечки. В ситуации, когда полотенцесушитель встроен в отопительную систему дома, провести такую проверку сложно, ведь монтаж обычно выполняется летом.
Протечки могут проявиться только перед началом отопительного сезона, когда сотрудники коммунальных служб проверяют готовность системы к зиме, подвергая ее повышенным нагрузкам. Чтобы протечка не произошла в тот момент, когда жильцы квартиры отсутствуют, краны полотенцесушителя следует всегда держать закрытыми.
Хотя описание процедуры подключения полотенцесушителя выглядит простым, на практике выполнение всех операций требует профессионального подхода. Если у владельцев дома нет соответствующих навыков, имеет смысл проконсультироваться с опытным сантехником или поручить ему выполнение всего комплекса работ.
Установка электрического полотенцесушителя
Главное преимущество электрического полотенцесушителя – простота установки. Как и любой настенный электроприбор, его нужно повесить на стену и подключить к сети электропитания. Остается включить сам прибор и использовать его по назначению. Важное требование – соблюдение правил электробезопасности.
Подключать такой прибор следует только через так называемый “автомат” или УЗО – устройство защитного отключения. Если розетка для подключения прибора будет установлена непосредственно в ванной комнате, обязательно следует использовать специальное устройство с защитой от воздействия влаги.
Такую розетку монтируют в толще стены, на ней имеется специальная крышка. Кроме того, электроприбор нужно обязательно заземлить.
При установке электрического полотенцесушителя следует использовать специальные розетки с повышенной защитой от влаги. Подключают такой прибор через УЗО
Считается, что вариант с электрическим полотенцесушителем не выгоден экономически по сравнению с водяными моделями, поскольку увеличивает счета за тепло. Однако мощность таких приборов не так уж велика, как и расход электричества.
Этого вполне хватает для того, чтобы высушить влажную махровую ткань, но с ролью обогревателя для ванной комнаты он справляется не слишком хорошо.
Выбор за Вами!
Используемые источники:
- https://sansovet.com/kvartira/vannaya-komnata/ustanovka-polotencesushitelya.html
- https://otivent.com/ustanovka-polotencesushitelya-v-vannoj
- https://www.ivd.ru/stroitelstvo-i-remont/santehniceskoe-oborudovanie/ustanovka-polotencesushitelya-v-vannoj-komnate-instrukciya-dlya-elektricheskih-i-vodyanyh-modelej-53541
- https://otopleniehouse.ru/ustanovka-polotencesushitelya/
- https://vannapedia.ru/santex/polotencesushitel/ustanovka-polotencesushitelya.html
