Установка колодезных колец. Подробности

Железобетонные кольца широко используются в обустройстве канализации. Долговечные и прочные изделия сравнительно недорогие и дают возможность сооружать локальные септики (односекционные называют выгребными ямами) и смотровые колодцы с минимальными затратами. Систему канализации обустраивать с помощью бетонных колец проще всего.

Они сравнительно легко устанавливаются, эксплуатируются без особых трудностей и хорошо защищают септик от осадков или замерзания. Узнайте, как сделать канализацию из бетонных колец, из этой статьи.

Где используются бетонные кольца

• Смотровые колодцы. С использованием ЖБИ колец строят смотровые бетонные колодцы, необходимые для обслуживания рабочими канализационных линий. Благодаря широкому выбору типоразмеров можно найти кольца разного диаметра, различной высоты, их нетрудно подобрать исходя из  диаметра трубы и нужного для ее осмотра пространства.

Собирается смотровой колодец быстро. Для перемещения колец используют подъемный кран. В ходе монтажных работ кольца из железобетона прочно скрепляются между собой «замковым» соединением. Конструкция получается очень надежной, а влияние на нее подвижности грунта сводится к минимальному уровню.

От величины грунтовых вод зависит, нужно ли прокладывать гидроизоляцию бетонных колец канализации изнутри. Она выполняется как слой полиэтилена.

• Бетонные септики. С помощью ЖБИ колец делают выгребные ямы для водостоков там, где нет возможности подключиться к централизованной системе канализации. Выполненный из железобетонных колец септик быстро сооружается на территории частного дома.

Для монтажных работ достаточно 2-4 человек и арендованного экскаватора. Если обустроить дачную канализацию из бетонных колец, впоследствии можно не беспокоиться о вероятной утечке водостоков в грунтовые воды.

Выпускаемые промышленностью крышки для септиков с отверстиями значительно упрощают  монтаж. А благодаря пазовому соединению канализационных колец между собой становится проще последующая герметизация конструкции.

Очистные станции из бетонных колец, как еще называют септики, выгодны своей модульностью. Можно выполнить сборку смотрового колодца или дачного септика из комплекта монтажных элементов, в который входят:

• днище конструкции;
• кольца из бетона в необходимом количестве актуального диаметра и высоты;
• крышка с отверстием.

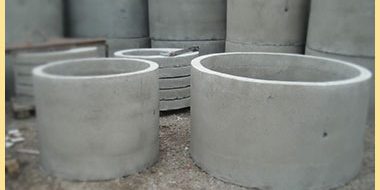

Бетонные кольца под канализацию

ЖБИ кольца бывают двух разных модификаций. В первом случае есть кольцевые выступы вверху изделий. Внизу колец можно видеть кольцевую выемку. С ее помощью ЖБИ кольцо крепят к смежному.

Во втором случае кольцевых выступов нет. При монтаже кольца крепятся с помощью скоб и бетонного раствора. Устанавливая бетонные кольца под канализацию в частном доме, на дачном участке выбирают изделия такого размера, чтобы диаметр колец находился в диапазоне 0,7-2 м.

Как правило, в загородном домостроении эксплуатируют бетонные кольца для канализации диаметром 1 м.

Слишком большие брать не следует – из-за них грунтовые воды могут попасть в кольцо или грунт может засохнуть. А последнее исключит потребность в монтаже канализационной системы. Кольцо из бетона выполняет функцию проводника для узла системы канализации и отстойника сточных вод, выгребной ямы.

Как правильно сделать канализацию из бетонных колец?

Чтобы установить бетонное кольцо в качестве септика, нужно вырыть котлован, тщательно его утрамбовать. Благодаря плотной утрамбовке не понадобятся дополнительные работы, связанные с подкопом, если кольцо застрянет в яме.

Поместив на место септика бетонное кольцо, его засыпают землей. Если по габаритам изделие недостаточной высоты, а монтаж еще одного кольца невозможен из-за нормативов, в таком случае можно установить доборные кольца. Как правило, они невысокие, дают возможность менять высоту септика.

Бетонные кольца изготавливают по специальной технологии. В соответствии с ней по кругу размещают арматурную сетку, которую заливают раствором бетона. Вот почему ЖБ кольца столь востребованы и доступны в обустройстве систем канализации – они отличаются низкой себестоимостью.

Если у вас в доме проживают 3−4 человека, нужно серьезно подойти к вопросу организации канализации.

Сегодня каждому важны комфортные условия жизни, в том числе наличие в частном доме душа, туалета, бытовой техники вроде стиральной машины, доступны многие технологии для того, чтобы обустроить канализацию. Но кольца из бетона по-прежнему широко востребованы.

Преимущества бетонных колец в устройстве канализации

Эти изделия из бетона долго служат, на протяжении десятилетий, так как отличаются высокой прочностью, обладают правильной геометрией и потому легки в монтаже. Так как в основе колец металлическая арматура, они достаточно прочные.

Не смотря преимущества этих изделий, следует помнить и об их недостатках: ЖБ кольца довольно тяжелые. Чтобы доставить и установить их, требуются дополнительные расходы.

Большой вес колец обуславливает вероятность появления в них трещин при неравномерной нагрузке на изделия. Но преимуществ у ЖБ колец все же значительно больше, чем недостатков. Неудивительно, что они лидируют на строительном рынке.

Основные технические характеристики

Без колец из железобетона не обходятся многие виды строительных работ. Широко популярна канализация для частного дома из бетонных колец. Эти прочные изделия выпускаются из бетона и арматуры, предназначенных для длительной эксплуатации.

Бетонные кольца могут выдерживать серьезную нагрузку. Их технические характеристики делают возможным применение колец в разных климатических условиях.

Кроме того они обеспечивают изделиям, строениям приемлемый вид. А покупатели рады оптимальному соотношению цены и качества колец из бетона.

Изделия используют в строительстве колодцев, обустройстве канализаций, подземных сооружений, септиков. В зависимости от области применения эксплуатируют кольца разных размеров. У этих изделий основные характеристики – диаметр, высота колец и толщина их стенок.

У большей части колец стандартная высота 90 см. Дополнительно могут использовать изделия и нестандартных размеров. Диапазон диаметра колец 70-200 см. Изделия выпускаются с толщиной стенок 7-14 см.

Для колодцев используют следующие разновидности ЖБ колец:

• колодезные;
• с дном;
• с замком;
• с крышкой;
• днища как таковые;
• крышки как таковые.

Тип и габариты ЖБ изделий определяют их цены. Сколько стоит бетонное кольцо для канализации? Типовые конструкции стоят от 300 до 5000 рублей.

Колодезных кольца с замком реализуются по цене, достигающей 7000 рублей. Изделия с дном предлагают за 2000−8000 рублей. Реализацией и установкой колец из железобетона занимаются многие фирмы.

При минимальных строительных навыках можно сделать канализацию из бетонных колец своими руками, но если в собственных силах вы не уверены, обращайтесь к профессионалам.

За приемлемую плату они оперативно и качественно выполнят монтаж необходимых изделий. Кроме того они помогут выбрать подходящую для вашего участка и цели конструкцию.

Установка бетонных колец для канализации и эксплуатация

Популярность бетонных колец при наличии в продаже пластиковых аналогов легко объяснима. У ЖБ изделий много преимуществ, к которым относятся доступная стоимость и возможность ведения профилактических работ наряду с длительным периодом эксплуатации.

ЖБ кольца для канализации долговечны и могут эксплуатироваться до 5 лет.

Изделия устойчивы к воздействию низких зимних температур. Обладающие качественной изоляцией, они не подвержены влиянию щелочей, воды и кислот.

Бетонные кольца используются как септик для канализации, реализация которого возможна в нескольких модификациях:

1. однокамерная конструкция – из одного бетонного кольца;
2. многокамерный септик – своего рода система канализации, у которой предусмотрено несколько стоков.

Принимая решение о строительстве септика и думая о том, как установить кольца бетонные для канализации на участке, необходимо понимать: подобная работа требует определенных знаний, навыков.

Но осведомленность о вариантах реализации септика упрощает процесс его создания. Правильно подобрав ЖБ кольца, вы можете обустроить канализацию, работающую максимально эффективно.

Установка бетонных колец для канализации своими руками – пошагово

Прежде чем приступать к обустройству приемного коллектора для стоков, к монтажным работам следует подготовиться. Септик рассчитывают по объему, на который влияет число проживающих в доме людей, объем водостоков.

В соответствии с проектом нужно купить кольцевые элементы необходимого диаметра и конфигурации, приобрести и завезти на участок песок, щебенку, цемент, битум и жидкое стекло.

Если систему планируется сооружать механизированным методом – с помощью спецтехники, нужно заранее договориться о том, чтобы арендовать кран. Для беспрепятственного въезда транспорта на участок надо заблаговременно подготовить подъездные пути.

Канализация из бетонных колец устанавливается поэтапно. Труднее всего проводить земляные работы. Чтобы обустроить септик, нужно выполнить несколько шагов:

1. Рытье ямы. Иногда землю подрывают вручную равномерно по контуру бетонного кольца, погружаемого в грунт постепенно на всю высоту. Наверху ставят очередной бетонный элемент, подрывая грунт дальше. Другой способ установки – предварительное рытье котлована спецтехникой или вручную. Габариты ямы должны быть больше, чем диаметр бетонного кольца, на 0,4-0,5м, и больше высоты железобетонной конструкции на 0,2-0,3м.
2. Формирование песчаной подушки. Днище котлована равняют и утрамбовывают, подсыпая крупнозернистый речной песок и увлажняя грунт.
3. Бетонирование дна. Заливку бетоном можно заменить другой последовательностью работ. Иногда устанавливают в первую очередь бетонные кольца с дном для канализации, хотя стоят такие дороже, их цена полностью себя оправдывает. При отсутствии кольца с днищем основание заливают бетоном самостоятельно. Сначала кладут куски кирпича или блоков из бетона на них размещают решетчатую арматуру. На каркас льют раствор, который готовят из цемента (подходит марки М400), щебенки, речного песка и воды в соотношении 1:3:2:0,5. Чтобы бетон заливать однократно, нужно сразу подготовить необходимый объем раствора. Тогда не придется выполнять дополнительный замес, а система будет прочнее и герметичнее.
4. Монтаж кольцевых элементов. Кольцо септика снабжается специальными петлями для монтажа – так называемыми ушами. К ним прикрепляют стропы подъемного оборудования. Изделия из бетона поднимают сразу за 4 уха, чтобы тросы натягивались равномерно. Нижнее ухо ставят по уровню, потом по очереди опускают оставшиеся. При обустройстве конструкцию попутно герметизируют. На стыки наносят герметик с содержанием цемента, внешние и внутренние поверхности в форме цилиндра заливают горячим битумом или другим гидроизолятором.
5. Установка крышки. Зазор между крышкой и верхним бетонным элементом тщательно герметизируют. В конце монтажных работ засыпают крышку землей, как и зазор, который остается между кольцами и стенками котлована.

Все чаще вместо привычной выгребной ямы делают канализацию в виде септика – колодца или системы колодцев, в которых последовательно бродят, очищаются и фильтруются сточные воды. Такая модификация канализации избавляет владельца дома от необходимости пользоваться услугами ассенизации. Монтаж септика обходится примерно в 30000-35000 рублей.

Расчет конструкции

Хотя цены на канализационные бетонные кольца сквозные и с днищем на приемлемом уровне, нужно подбирать железобетонные изделия с подходящим диаметром, чтобы не переплачивать за кольца и сделать процесс установки проще.

Объемы самых востребованных моделей КС 10-9, КС 15-9 составляют соответственно 0,23 и 0,40 м3.

Объем септика вычисляется как произведение числа жильцов в доме, суточной нормы индивидуального водопотребления (150-200 л) и количества дней, в течение которых колодец наполняется водой (обычно 3 дня).

Другой вариант расчета — умножить общий суточный объем водопотребления в доме на коэффициент в диапазоне 2,5-3.

Цены на бетонные кольца для канализации

Где купить бетонные кольца для канализации дешевле и непременно качественные?

Если вам нужны бетонные кольца, цена на которые наиболее доступна, заказывайте ЖБИ с установкой канализации из бетонных колец под ключ у специалистов нашей компании.

У нас бетонные кольца высокого качества, уровень цен на продукцию не выше среднего по Москве и области. Для создания загородных септиков оптимальны изделия марок КС 10-9 (весят 610 кг) и КС 15-9 (весят 1000 кг).

Стоимость бетонных колец для канализации от 1700 руб./шт. для изделий КС 10-9 и от 2700 руб./шт. для изделий КС 15-9.

У нас вы можете приобрести по доступным ценам самые ходовые кольца из железобетона для канализации или колодезных шахт, а также разнообразные комплектующие — плиты перекрытия, колодезные днища, смотровые люки.

Наиболее простым и распространенным вариантом для сборки в частном доме, является канализация из бетонных колец. Устройство колодца из 1-3 элементов, собранных из специальных стандартных бетонных комплектующих.

Это понятие, кроме прочего, подразумевает пользование удобствами, которые предоставляет подключение жилья к основным инженерным сетям коммунальной инфраструктуры. Не всегда в районе проживания проходят центральные коммуникации водоснабжения и отведения хозяйственных стоков. Поэтому удобства, в виде автономной канализации, приходится создавать самостоятельно.

Постоянное проживание в частном доме и сезонное пребывание на любимой даче всем хозяевам недвижимости хочется сделать комфортным. Рассмотрим, что из себя представляет канализация из бетонных септиков

Преимущества бетона

Септик для приема хозяйственно-бытовых отходов можно сделать из кирпича, полимерных материалов, камня, металла, бетона. Получаемая конструкция не слишком нагружена, на ее долговечность влияет стойкость исходного материала к воздействию агрессивных веществ, постоянной влажности. Устройство стенок канализационного колодца из бетонных колец считается идеальным вариантом по следующим причинам:

• Бетонные элементы применяют при возведении септика на различных грунтах, их устойчивость к сжимающим деформациям позволяет выдерживать давление от смещения пластов почвы и подземных вод.
• Доступность материала.
• Высокая скорость обустройства канализации с применением бетонных изделий.
• Канализация из бетонных колец отличается долговечностью и простотой обслуживания.
• Кольца позволяют сделать устройство нужной глубины и диаметра.
• Устойчивость материала к агрессивным веществам, составу грунтовых вод и температурным перепадам.
• Простота самостоятельного монтажа.
• Большой выбор гидроизоляционных материалов для защиты стенок будущего колодца.
• Благодаря металлическим элементам арматуры бетонные изделия отличаются высокой прочностью.
• Изделия заводского производства предназначены для плотной стыковки.

Основные недостатки при работе: вес, определенные трудности с доставкой и погрузочными работами, возможная необходимость применения грузоподъемной техники и дополнительной рабочей силы.

Виды и типы комплектующих из бетона

Различают два вида – стеновые и доборные.

Стеновые готовые изделия в форме кольца могут иметь следующие размеры: внутренний диаметр – 0,7-2,0 м; толщина стенки – 70-100 мм; стандартная высота – 890 мм. С их помощью возводят горловины любых колодцев. Для канализации в частном доме, возводимую из бетонных колец своими руками, обычно применяют изделия с внутренним диаметром 1,5 м.

Доборные изделия отличаются от стеновых нестандартной высотой. С их помощью регулируется требуемая глубина, когда она не кратна высоте стандартных колец.

В работе используются такие типы колец:

• Имеющие глухое дно. Нужны для переливных канализаций, колодцы-отстойники которых накапливают на дне ил (периодически удаляется специальной техникой).
• Без замка. Обычные прямые кольца, для соединения которых применяется цементный раствор.
• С замковым соединением. Данные вид отличается выемками с одной стороны и выступами – с другой. Монтаж изделий заключается в насаживании и фиксации с помощью попадания выступов в выемки. Подобный замок предотвратит смещение элементов при эксплуатации канализационного колодца.
• Фильтрационные. Стенки с равномерным расположением отверстий позволяют жидкости уходить в грунт. Эти кольца предназначены для сооружения фильтрационных колодцев.

Этапы монтажа колодца для канализации

Рассмотрим, как сделать канализацию в частном доме своими руками из бетонных колец. А если принято решение поручить выполнение работ профильной организации, то полученная информация поможет выполнить качественный контроль за ходом монтажа и облегчит общение с работниками.

Выбор места

Место расположения канализационного септика подбирают с учетом определенных норм и требований. Он должен находиться не ближе, чем: 5 м – от границ усадьбы; 5-10 м – от жилого здания (чтобы не подмыть фундамент); 30 м – от берега ближайшего водоема; 20 м (50 м) – от водозабора на глинистой (песчаной) почве; 3 м – от троп, дорог, деревьев, кустарников, огородов. Дно колодца всегда должно быть выше уровня грунтовых вод в данном районе. К выбранному месту должен быть обеспечен или в дальнейшем проложен подъезд для периодической откачки илистых масс спецтехникой.

Расчеты и схема септика

Для устройства канализации в частном доме своими руками из бетонных колец потребуется схема сооружения, составленная по предварительным расчетам объема потребления воды всеми жильцами. Объем септика должен соответствовать количеству воды, потребляемой жильцами за трое суток. Суточная норма для одного проживающего – 200 л. Окончательная цифра минимального внутреннего объема септика получается простым умножением.

Полученное значение очень важно, если строится канализация в частном доме своими руками. Схема из колец предусматривает наличие 1-3 камер септика. Число колодцев зависит от состава семьи, количества приборов и механизмов санитарно-технического назначения, интенсивности их использования. Септик из трех камер можно считать настоящим биотехническим комплексом. Его постройка и обслуживание обойдется дороже, но производительность и качество очистки отводимых стоков значительно повышаются.

Из трех камер:

• 1-й – отстаивание принятых стоков;
• 2-й – очистка жидкостей (уже осветленных) от загрязнений;
• 3-й – фильтрующая камера.

В очистных камерах нижнее бетонное кольцо должно быть с глухим днищем для защиты от протечек еще не очищенных жидких стоков. Третья камера отличается наличием нижнего кольца с перфорацией, а также дренажного слоя на дне колодца. Пройдя через дренаж, очищенная жидкость впитывается в грунт. В определенных заранее стенках колец выполняют входные отверстия для соединения колодцев переливными трубами. В первой камере септика также подготавливают отверстие для трубы, приходящей из дома. Эта труба должна находиться ниже уровня промерзания грунта. Все трубы укладывают с уклоном для обеспечения самотека сточных вод.

Каждая соединительная труба, выходящая к следующей камере, должна быть ниже уровня приемного входа для стоков в предыдущем колодце. Нарушение данного требования приведет к зацикливанию потока и неверной работе системы.

На все колодцы приобретаются круглые плиты из бетона с отверстиями для установки смотровых люков и труб вентиляции.

Составление предварительной схемы канализации помогает предупредить возможные ошибки, наметить порядок выполнения работ, сделать качественную подготовку  к комплексу строительных мероприятий, рассчитать количество необходимых изделий и материалов.

Вам также может понравиться: Канализация на даче — выбор и устройство

Разработка грунта

Котлован для камер может быть индивидуальным (для одного колодца) или общим, в котором будут возводиться все сооружения единой системы приема и очистки стоков.

Для отдельного колодца размеры котлована должны на 25-30 см превышать диаметр наружной поверхности бетонного кольца, выбранного для монтажа. Получаемый зазор облегчит процесс установки и смещения канализационных колец с применением специальной техники. Основные недостатки подобных котлованов: работа с грунтом выполняется вручную, невозможность качественного выполнения герметизации стыков и гидроизоляционных работ с внешней стороны колец при достаточной глубине возводимого сооружения.

Общий котлован облегчает проведение всех видов строительных работ. С использованием спецтехники он будет готов уже через 1,5-2 часа.

В местах установки приемных камер дно котлована трамбуют, прокладывают гидроизоляционным рулонным материалом (обычно рубероидом) и заливают бетонной смесью. Такой постамент не понадобится, если нижние кольца приобретались с уже готовым бетонным дном. На месте будущего монтажа фильтрационной камеры септика устраивают щебневую подушку (от 0,5 м). Она дает возможность очищенной жидкости без препятствий проходить к грунту и впитываться в него. Кроме того, такая подушка выполняет финишную доочистку жидкости.

Монтаж колодцев

Монтаж получают установкой основных и, при необходимости, доборных бетонных колец друг на друга. Для соединения и герметизации стыков используют специальные клеевые составы или цементный раствор. При установке каждого бетонного изделия выравниваются возможные сдвиги или перекосы.

Обратите внимание! Выполнение монтажа с применением подъемной техники и привлечением помощников значительно упрощает и ускоряет ход строительства.

Завершающие работы

В намеченных местах бетонных колец пробивают отверстия для труб. В первый колодец заводят трубу домового слива. Затем трубами соединяют все камеры системы. Места соединений тщательно заделывают раствором.

Следующий этап – гидроизоляция стыков колец, мест соединения с трубами, наружной (и желательно внутренней) поверхности бетонного колодца.

Теперь каждый колодец накрывают бетонной крышкой, устанавливают монолитные смотровые люки и вентиляционные трубы. Заканчиваются работы обратной засыпкой грунта в оставшееся пространство котлована с утрамбовкой слоев через 0,2-0,3 м.

Полученная канализация из бетонных колец, своими руками она возводилась или с помощью профессиональных работников, обеспечит отвод и качественную очистку хозяйственных стоков, защитит от загрязнения грунт и подземные воды на приусадебном участке, устранит неудобства проживания в частном доме. Недорогая и эффективная очистная система прослужит не менее 50 лет.

Видеообзор:

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

У того, кто строит дом в пределах города или недалеко от центрального водоснабжения, проблем нет – подключился к водопроводу и все в порядке. А вот если ваше жилье далеко от цивилизации, или просто хотите иметь экологически чистую воду для питья и приготовления пищи, то без колодца не обойтись. Прежде чем приступать к копке колодца, следует собрать сведения о водах под землей той местности, где будет вырыт источник воды.

Проще всего поинтересоваться у соседей, на какой глубине у них находится вода, и какая она по качеству. Если у них есть грунтовые воды, копайте смело — вода будет и вас! Имея минимальные строительные навыки, можно соорудить колодец из бетонных колец собственноручно.

Характерные черты устройства колодцев

Перед тем как возвести колодец из бетонных колец, важно узнать его устройство. В колодце имеются два элемента: подземный и элемент, находящийся над землей. Перед началом работ определяются с месторасположением колодезной скважины. Приступают к рытью земли на глубину, позволяющую установить фильтрацию воды, которая требуются для очистки воды от глины, пыли и других загрязнений. Гидротехническое сооружение нужно оформить защитой от проникновения сточных вод, атмосферных осадков и канализационных стоков.

Строительство колодезной конструкции состоит из 3-ех частей:

• Монтаж оголовка гидротехнического сооружения, который представляет собой верхнюю часть в колодцах, находящуюся над землей. Надземный элемент конструкции выполняет функцию защиты от проникновения сточных вод и осадков, которые способны загрязнять питьевую воду. Состоит из кровельной части, отмостки, навеса и подъемного механизма. Декорируют оголовок: деревом, камнем, штукатуркой или другими облицовочными материалами. Важно предусмотреть элемент для отведения дождевой воды, который устанавливают снаружи оголовка.
• Обустройство стволов гидротехнического сооружения. Это место, находящееся под землей в промежутке между оголовком и дном. По стволу поднимают воду с помощью ведра и веревки либо другого подъемного приспособления. Ствол шахты имеет обсадную колонну, функция которой — защищать бетонный колодец от разрушения и проникновения грунтовых вод в середину сооружения.
• Возведение водоприемной части, которая предназначена для хранения воды, ее фильтрации и отстаивания.

Водоприемная часть включает в себя обсадную колонну, фильтр и бывает 3-ех видов:

• Неполная – данная бетонная конструкция не имеет сложностей в исполнении, в ней обсадная колонна не доходит до пласта непроницаемых горных пород и вода подходит снизу. Несовершенная конструкция имеет небольшой литраж воды и подходит для небольших семей.
• Полная водоприемная часть является сложной в исполнении и имеет обсадную колонну, упирающуюся в пласт водонепроницаемых пород. Объем части накопления воды средний, а подача жидкости осуществляется через стенки колодца.
• Совершенная водоприемная часть с зумпфом. Глубина достигает полтора метра запасов воды. Применяется в случае большого количества потребления воды.

Вернуться к оглавлению

Выбор материалов

Возведение питьевых бетонных колодцев требует выбора материалов высокого качества, а именно бетонного состава тяжелых марок. Чтобы соорудить бетонную конструкцию потребуются экологически чистые, плотные, обладающие высокой прочностью материалы, которые не пропустят никаких загрязнений. Колодцы делают из сруба, камня, кирпича или бетона. Можно сделать бетонные кольца и своими руками, однако, важно соблюдать правильные пропорции при изготовлении раствора и придерживаться технологического процесса при работе с кольцами. Останавливая свой выбор на стеновых кольцах, выполненных по государственному стандарту, обращают внимание на маркировку изделий, буквы которой обозначают аббревиатуру слова, а числа – диаметр и высоту кольца.

Вернуться к оглавлению

Технология и этапы строительства

При работе с бетонными колодцами, чтобы правильно сделать конструкцию, монтаж начинают с определения удобного места для будущей скважины и рытья круглой ямы. Скважину роют на глубину полтора метра и с таким же диаметром. Дно скважины равняют, и убирают землю. Над ямой ставят подставку на трех ножках с подвесным грузоподъемным устройством. Бетонное кольцо доставляют на край скважины и крепят к крюку, после чего поднимают вверх и спускают ко дну колодезной ямы.

Выставляют правильно по уровню кольца и осуществляют заливку бетонным раствором, после чего опускают второе кольцо. Далее нужно подкопать почву под нижним кольцом и убрать ее в емкость, после чего разработать грунт ломом, киркой или кайлом. После того как уровень колец стал ниже земли, устанавливают следующее.

Лишнюю воду откачивают насосом и продолжают рыть скважину, пока ее глубина не достигнет полутора метров. Далее засыпают водоупорную глину, тщательно утрамбовывают и приступают к заделыванию стыков бетонной смесью с добавлением герметизирующего вещества.

Придают кольцам фиксацию с помощью скоб и покрывают краской против коррозии. Как только швы затвердеют, приступают к выкапыванию глины, укладке на дно пористого деревянного щита, который в последующем обсыпают песком и гравием. По окончании работ с колодцем своими руками устанавливают навес и оголовок, монтируют механизм, поднимающий воду.

Для очищения питьевой воды в колодце устанавливают донный фильтр. Монтаж которого заключается в постоянном выкапывании скважины и не прекращении работ даже, когда появилась жидкость. Копают на глубину двадцать сантиметров, выравнивают и очищают дно. После чего высыпают тридцатисантиметровый слой очищенного песка и слой щебня мелкой фракции. После засыпки фильтра откачивают несколько раз воду. Пользуются колодцами первое время только для орошения цветов и огорода, разрешается пить и готовить на колодезной жидкости только после проверки качества.

Вернуться к оглавлению

Строительство с поочередной установкой колец

Своими руками колодезную шахту роют лопатой с короткой ручкой, что упрощает работу в малом пространстве. Копают до тех пор, пока глубина скважины не достигнет полутора метров, после чего выравнивают дно и фиксируют первое кольцо. Установку первого кольца важно сделать ровно посередине. Далее продолжают убирать почву изнутри бетонной конструкции. В процессе рытья земли кольцо опускается вниз под собственным весом, как только оно сровняется с уровнем земли, крепят скобы к последующему кольцу.

Случается, что в процессе рытья скважины, кольца стоят на месте и не опускаются, тогда это свидетельствует о неправильном их расположении от вертикальной оси. Чтобы выровнять положение колец, их накрывают тяжелой плитой или камнями, под весом которых кольца начинают проседать.

Углубление по колодцу продолжается вниз, пока жидкость не начнет проступать через дно колодца, при этом откачивают насосом поступающую воду. Роют яму до тех пор, пока не достигнут грунта, насыщенного водой. Его заметить легко, жидкость пойдет с большой скоростью. Но откачку не останавливают, так как нужно еще уложить фильтр дна и выровнять его.

Вернуться к оглавлению

Установка колец в готовую шахту

Возведение колодца также может выполняться установкой колец в готовую шахту. Данная технология подразумевает поочередный спуск колец в окончательно подготовленную скважину. Однако установка колец в уже готовую шахту не пользуется популярностью и применяется не для всех видов почв. Существует риск обрушения земли еще до момента укладки колец, поэтому такой метод более опасен.

Недостатком метода установки колец в готовую конструкцию является необходимость в подъемном механизме, который необходим для опускания деталей в яму. С помощью крана кольца погружают в шахту друг на друга и фиксируют скобами.

Вернуться к оглавлению

Работы по гидроизоляции

Гидроизоляцию колодца можно сделать своими руками, бывает она внутренняя и внешняя. Гидроизоляция изнутри – это заливка бетонным раствором или специально предназначенным составом. Гидроизолирующими материалами промазывают трещины, ямки, способные разрушаться при контакте с влагой. Чтобы не ухудшить вкусовые качества питьевой воды, для гидроизоляции не советуют использовать составы с битумом.

Чтобы оформить внешнюю гидроизоляцию, делают замок из глины. Для этого роют траншею по кругу верхних колец, ширина которой 50 сантиметров и глубина 200 см. Траншея заполняется глиной и трамбуется. Получившуюся поверхность заливают бетоном и откачивают жидкость на протяжении двух-трех недель. Первое время пользуются колодцем только в бытовых целях и только после лабораторных исследований употребляют воду  пищу.

Для качественного монтажа колодца из железобетонных колец необходимо знать все характеристики этого строительного материала. Централизованное водоснабжение на даче имеется далеко не у всех, поэтому создание на участке колодца является проблемой, на которую необходимо обратить внимание. Железобетонные кольца обладают определенными преимуществами и недостатками. Строительство колодцев из них существенно облегчает процесс выполнения работы.

Подготовка к монтажу колодца

Проект производства работ (ППР) по обустройству колодцев из железобетонных колец предполагает не только выкапывание земли и первичную подготовку сооружения к эксплуатации. ППР должен включать стоимость монтажа насосной системы. Итак, выкопанный колодец, имеющий достаточный дебет, является стартовым условием для дальнейшего обустройства системы водопровода.

Чтобы в дом не приходилось носить воду в ведрах, ППР предполагает проведение следующих основных видов работ по монтажу колодца:

• гидроизоляция сооружения (при необходимости с помощью «стакана»);
• утепление колодца;
• проведение трубопровода;
• устройство насосной системы;
• выполнение бетонных площадок и лотков;
• монтаж системы фильтрации и доочистки воды.

Лопата — основной инструмент, необходимый при выполнении работ по обустройству колодца. Потребуются также шланг и ведро. Строительство колодца может потребовать наличия специального устройства для подъема грунта из шахты. Применение пожарного гидранта в колодце подходит в том случае, если сооружение теплоизолировано. Вместе с тем понадобятся следующие виды инструментов:

• молоток;
• веревочная лестница;
• ножовка;
• трос;
• цепь;
• глубинный насос.

Потребуется строительный уровень для проверки горизонтальности устанавливаемых жб колец. Для засыпки дна колодца следует подготовить щебень мелкой и крупной фракции. Для получения прочного сооружения необходимо осуществить выбор качественных железобетонных изделий.

Характеристики колец из железобетона

Железобетонные кольца, из которых осуществляется монтаж водопроводных колодцев, изготавливаются согласно ГОСТ 8020-90. В нем установлен перечень технических характеристик сборных колец из железобетона для колодцев. Такие типы заготовок имеют ряд отличий друг от друга, к примеру, по диаметру, который может составлять 750-2000 мм с шагом в 250 мм. Если учитывать высоту колец, то стандарт параметра составляет 800-900 мм. Железобетонные изделия, а именно кольца, делятся на 2 подгруппы:

• с замком в торцевой части;
• без замка.

Замок обеспечивает создание более герметичного соединения железобетонных колец друг с другом. Сооружение отличается прочностью и герметичностью. Изделия без замка укрепляются с помощью металлических скоб. В целом железобетонным кольцам присущи следующие достоинства:

• прочность и надежность элементов;
• непродолжительность и простота установки.

Срок службы сборных жб колец для обустройства колодцев исчисляется десятилетиями в любых климатических условиях, если изготовлены они согласно ГОСТ. Эта характеристика зависит от свойств используемого армированного бетона. Недостатком изделий является их значительный вес, хотя эта характеристика не считается критичной. Сметчик, определяя нужное для строительства количество блоков, сначала делает расчет объема жб колец для колодцев. Для этого можно использовать следующую формулу:

V = Lх3,14хR (где V — объем скважины, L — высота конструкции, R — радиус).

Точная расценка на жб кольца устанавливается в зависимости от их объема. Обычно норма составляет 0,16-0,54 м. А объем будущего сооружения зависит от величины колец.

Выбор железобетонных колец

Вопрос, связанный с выбором жб колец, следует решать ответственно. Приобретать материал рекомендуется после тщательного изучения всех характеристик этих изделий и проведения необходимых расчетов. Важно, чтобы на их поверхности не было каких-либо повреждений, включая трещины или раковины. Иначе кольца будут подвергнуты быстрому разрушению в процессе эксплуатации.

Ржавчина на монтажных петлях, торчащих на поверхности бетонных изделий, недопустима. Если она присутствует, то это свидетельство процесса коррозии. В результате подъем изделия без разрыва петлей будет невозможным. Приобретая качественную заготовку, необходимо проверить наличие паспорта, содержащего информацию о составных материалах.

Футерование железобетонных колец представляет собой надежную защиту изделий от ржавчины. Оно позволяет осуществить качественную реконструкцию жб колодцев изнутри. Если канализация станет разрушаться, начиная с резервуара, то предотвратить этот процесс можно будет только с помощью футеровки. Она представляет собой современную полимерную защиту, обеспечивающую длительность срока службы бетонных колец.

Использование полиэтиленовых листов для футеровки позволяет предотвратить образование всевозможных наростов на стенах колодца изнутри. Герметизированную поверхность можно с легкостью почистить при необходимости. Это способствует улучшению эксплуатационных характеристик сооружений.

Требования к монтажу стационарного дачного колодца

Перед осуществлением монтажа колодца из железобетонных колец владельцу дачного участка необходимо определиться с тем, в какой период будет использоваться сооружение. Возможно, что подача воды осуществляется только летом, а хозяин планирует постоянное проживание на даче. В этом случае монтаж канализационного колодца будет иным, с учетом эксплуатации сооружения в течение круглого года.

Схема, позволяющая монтировать водопроводную систему, предполагает наличие на территории участка источника электроэнергии. Это связано с тем, что потребуется осуществить монтаж насоса в колодец для подачи воды. Установка электрической насосной станции для подачи воды в колодец требует разработки всех необходимых чертежей. Воспользовавшись этим традиционным способом, можно осуществлять монтаж канализационных колодцев с водопроводом самостоятельно.

Летний источник питьевой воды является временным сооружением, поэтому его конструкция может быть стационарной либо разборной. Обычно она эксплуатируется 2-3 месяца. Чтобы не истратить на монтаж такого сооружения слишком много физических усилий и материальных ресурсов, необходимо следовать приведенным ниже рекомендациям:

• заранее выбрать погружной или поверхностный насос;
• учитывать глубину закладки трубопровода (0,5-0,8 м);
• выделить специальную площадку, где будет размещено устройство;
• предусмотреть систему слива для стационарного варианта.

Смонтировать постоянный водопровод можно, воспользовавшись коллекторным соединением. Система должна функционировать за счет таких элементов конструкции, как:

• насосная станция;
• накопительный бак;
• водонагреватель.

Перед тем как будет выполняться установка колец с учетом требований ППР, необходимо разобраться с местом, где расположен источник воды. Вначале потребуется исследовать уровень залегания подземных грунтовых вод. Чтобы поиск был удачным, можно воспользоваться разными способами.

К примеру, это могут быть стеклянные баночки, имеющие одинаковый размер. Они должны быть расставлены по всей территории приусадебного участка. При этом дно каждой из них должно быть вверху. Через некоторое время требуется проверить все баночки: образовался в них конденсат или нет. Чем его больше, тем более близким считается расположение водоносного слоя.

Проведение земляных работ своими руками

После выбора наиболее подходящего участка, можно приступать к выкапыванию земли, учитывая размеры колец. Выполнять этот вид работ лучше с помощником, чтобы напарник подстраховывал другого человека сверху. Вначале необходимо подготовить яму глубиной 1 м, что позволит накатить на нее кольцо из железобетона. Опускать его вниз следует только после проверки вертикальности осадки с помощью отвеса.

Обнаружив отклонение, можно использовать лопату для того, чтобы его исправить. Выполняя земельные работы, следует учесть правило: чем большую глубину будет иметь вырытая яма, тем медленнее будет осуществляться монтаж. Чтобы выкопать каждый последующий метр, нужно время. Как правило, на это будет уходить половина дня. Затем необходимо проследить, чтобы каждое кольцо в яме просело вниз, как это описывает видео ниже.

При монтаже каждого следующего изделия требуется использовать кувалду, позволяющую вбить кольцо в яму. Если оно не расположено точно на предыдущем изделии, поправить получившееся отклонение можно с помощью лома. Кому-то из напарников потребуется привязать себя веревкой за пояс, укрепив ее другой конец на поверхности, чтобы спуститься в колодец, когда он будет вырыт до глубины 3 м.

После выполнения земельных работ до конца в колодцах требуется проводить обустройство дна. «Подушку» из щебня делают слоем в 10 см. Это позволит исключить попадание мутной воды в наполняемое ведро. Если не соблюдать правила установки колец, то между ними могут появиться крупные щели. Делать в таком случае ремонт сооружения будет практически невозможно. Для заделки между кольцами мелких щелей в канализационных колодцах подходит глина.

На поверхности земли вокруг колодца на расстоянии 50 см необходимо освободить участок от излишней почвы. Затем его промазывают глиной и трамбуют. Это позволяет задержать на поверхности излишки воды.

Строительство сруба над колодцем

Выполнив колодезный ворот из бревен, можно проделать в нем сквозные отверстия, чтобы вставить металлический штырь для ручки. Для обустройства колодцев обычно используется цепь, закрепленная посередине ворота. Чтобы защитить сооружение от дождя необходимо позаботиться о подготовке крыши, выбрав подходящий дизайн.

Наземная часть колодца из железобетонных колец обычно представляет собой сруб. Для сооружения крыши или домика используются брусья, песчано-цементные блоки. Выполняют постройку в едином стиле с жилым строением.

Для прикрытия деревянного сруба можно использовать навес, дизайн которого выбирается в зависимости от функций сооружения. Он должен обеспечивать защиту от осадков. Чтобы правильно оформить колодец на даче, потребуется представить общую картину готового домика, украшающего участок.

Если цена сруба не устраивает, то его можно заменить более дешевым материалом, к примеру, искусственным камнем. Натуральный строительный материал используется в основном при создании декоративных колодцев, выполняющих эстетическую функцию. Чтобы изготовить верхнюю часть колодца, зачастую используется дерево — красивый и надежный материал.

Для столбов используются бревна, обладающие гладкой либо резной поверхностью. Для отмостки вокруг сооружения можно использовать бетон или тротуарную плитку. Крыша может иметь открытый и закрытый тип.

Колодец, выполненный согласно требованиям СНиП, предполагает использование современных технологий строительства. Это обеспечивает обустройство функциональной системы водоснабжения. Только так можно осуществить монтаж холодного и горячего водопровода к дому.

Рытье ямы для водоприемного колодца

Диаметр ямы должен превышать диаметр кольца на 20 см. Во-первых, так нужно сделать для того, чтобы засыпать кольца снаружи песком (с гравием или щебнем), во-вторых, так удобнее опускать кольца в яму.

Не забывайте о том, что колодец лучше располагать примерно за 10 м от дома, чтобы не нарушать его стойкость.

Яму для водопроводного колодца можно копать двумя способами:

• Всю сразу;
• С постепенным опусканием колец.

Если копаете всю яму сразу, позаботьтесь о мерах безопасности копающего, обвязав его толстой веревкой (на случай обвала земли). Копать яму нужно в сухой летний период, чтобы не спутать талые или дождевые воды с водоносным слоем. В среднем, глубина залегания водоносного песка составляет 5-10 м. Теперь перейдем к варианту с установкой железобетонных колец.

Установка бетонных колец в яму водозаборного колодца

Если яма уже выкопана, то кольца опускаются на дно после откачки песка с водой. Когда установлено первое кольцо, на него надеваются две-три H-образных соединительных скобы, чтобы кольца при установке не съезжали. Стыки колец до их соединения смазываются цементно-песчаным раствором или жидкой гидроизоляцией. Установка колец ведется с таким расчетом, чтобы верхнее (последнее) кольцо выступало над уровнем земли на 20-30 см.

Второй способ погружения колец выполняется совместно с рытьем ямы. Сначала роется яма для первого кольца не на полную высоту, чтобы кольцо немного выступало над землей после погружения. Затем рытье ямы продолжается по внутреннему периметру кольца на глубину следующего кольца. Когда внутренний периметр выкопан, начинается вынимание грунта из-под стенок первого кольца, чтобы оно погружалось.

Когда первое кольцо немного погрузилось в грунт, на него можно устанавливать второе, предварительно на дев на первое соединительные скобы. Далее продолжается копание ямы с выниманием грунта из-под первого кольца для погружения конструкции. Монтаж железобетонных колец можно вести как с подъемником, так и вручную, подкатывая кольца к яме и переворачивая их в установочную позицию. Работа продолжается, пока копающий человек не встретится с интенсивным потоком воды в яму.

В зависимости от глубины промерзания грунта во втором или третьем кольце от поверхности нужно сделать отверстие для водопроводной трубы в дом. Диаметр отверстия должен быть больше диаметра трубы, чтобы не повредить ее. В дальнейшем лишнее пространство заделается гидроизоляцией или раствором.

Установка и применение треноги

Без треноги не обойтись, поскольку вынимать грунт на глубине более 3-х метров становится очень сложно. Когда копающий человек начинает погружаться в яму на глубину больше своего роста, можно начинать сооружать треногу.

Тренога устанавливается над ямой. Между двух «ног» треноги устанавливается вал со шкивом. К валу крепится крепкая веревка, трос или цепь достаточной длины (до 10 м). Далее подъем грунта осуществляется через треногу человеком на поверхности.

При подъеме ведра человек, находящийся в яме, должен следить за ним, чтобы в случае падения закрыть руками голову.

Устройство фильтра на дне водопроводного колодца

Когда вы дошли до глубины просачивания воды сквозь почву дна ямы, не спешите закругляться с рытьем. Если вода прибывает слабо, продолжайте копать до интенсивного поступления воды в яму. После этого необходимо откачать прибывшую воду с песком, чтобы проверить, из скольких водоносных жил она поступает.

Желательно, чтобы количество жил было не менее 3-х, иначе вода в будущем может не успевать поступать за потреблением. Поэтому если жил одна или две, углубитесь на 30-50 см. Воду нужно откачивать не всю (иначе вы можете потерять водоносный слой), а только до момента, когда вы можете различить водоносные жилы.

Если под воздействием плывуна нижнее кольцо углубилось, а вслед за ним и все остальные, не пугайтесь. Просто придется поставить сверху еще одно кольцо.

Когда вы увидели не менее 3-х водоносных жил, нормально подающих воду в колодец, работы по монтажу водопроводного колодца на этот день можно прекращать. На следующий день нужно откачать всю прибывшую воду и намытый песок из колодца, чтобы уложить на дно фильтр из щебня, гравия и камней большой фракции (а также прокладки из геотекстиля).

Общая высота фильтра составит 30-40 см: первые 15-20 см – это камни для задержки основной массы песка, вторые 15-20 см – это гравий или мелкий щебень для более детальной очистки воды.

Между камнями и гравием обязательно проложите слой геотекстиля, вырезанный чуть больше диаметра кольца. Геотекстиль сможет задерживать 90% песка, делая воду гораздо чище.

Если после устройства вышеупомянутых высот фильтра вода поступает значительно медленнее, нужно немного убрать слой фильтра. Когда работа по засыпке фильтра завершена, нужно подождать, пока колодец вновь заполнится водой (средний уровень воды равен 130-150 см). В это время можно приступать к рытью траншеи для водопроводной трубы от колодца. Но об этом мы расскажем в следующей статье.

Свободное пространство снаружи бетонных колец желательно засыпать песком с гравием или щебнем.

В заключение добавим, что после строительства водопроводного колодца нужно закрыть его съемной крышкой, чтобы никто ненароком не провалился, а также сделать отдушину – своеобразную вентиляцию, чтобы колодец проветривался. В дальнейшем можно соорудить над колодцем своеобразную крышу и небольшую ограду.

Для защиты от просачивания осадков сквозь почву рядом с кольцами нужно по периметру колодца выкопать землю на ширину 0,5-1 м и глубиной 0,5 м и засыпать глиной. Это называется «глиняный замок» – пласт, не позволяющий дождевой и талой воде проникать в землю рядом с кольцами, тем самым не разрушая их. На поверхности вокруг колодца по глине можно сделать отмостку.

Дальше больше!

Используемые источники:

• https://iseptick.ru/kanalizaciya/kanalizacionnyj-kolodec/kolca-dlya-kanalizacii.html
• https://gidkanal.ru/kanalizatsiya-iz-betonnyh-kolets-svoimi-rukami/
• https://kladembeton.ru/sooruzheniya/esche/kolodets-iz-betonnyh-kolets-svoimi-rukami.html
• https://kolodetsoved.ru/kolodtsi/kak-vypolnit-montazh-kolodtsa-iz-zhelezobetonnyh-kolets-svoimi-rukami.html
• https://gold-cottage.ru/vodoprovod_vodosnabzhenie/kak_sdelat_vodoprovodnyj_kolodec_iz_kolec_svoimi_rukami.html
