Установка и принцип работы бойлера косвенного нагрева

Главная / Бойлеры

Водонагреватели используются как в квартирах, так и в частных домах. Их применение позволяет обеспечить бесперебойную подачу горячей воды независимо от наличия централизованной сети.

Одним из типов водонагревателей является бойлер косвенного нагрева. Устройство бойлера включает в себя теплообменник, который соединен с внешним источником тепла. Это позволяет прогревать большой объем воды за короткий срок.

Типы бойлеров для нагрева воды

Чтобы понять, как работает бойлер, необходимо разобраться, какие бывают водонагреватели и в чем заключаются их отличия.

Независимо от производителя существует несколько типов устройств для автономного нагрева воды:

1. Электрические накопительные нагреватели.
2. Бойлеры косвенного нагрева.
3. Электрические проточные.
4. Газовые.

Выбор водонагревателя осуществляется исходя из личных предпочтений владельца помещения. При выборе следует учитывать особенности конструкции бойлера и тип доступного источника тепла.

Конструкция водонагревателей

На рынке представлены изделия различной формы, объема и технических характеристик. Независимо от этого водонагреватели каждого отдельного типа схожи по своей конструкции.

Электрический накопительный

По своей конструкции изделие этого типа представляет собой емкость круглой или овальной формы. Бак используется для накапливания и прогрева воды.

Работа электрического накопительного нагревателя

В нижней части располагается электрический электронагреватель. Он оснащен термостатом, позволяющим поддерживать определенную температуру жидкости. В некоторых моделях установлены два ТЭНа.

Электрический проточный

Устройство проточного бойлера для нагрева воды не включает в себя накопительную емкость. Жидкость прогревается при прохождении через устройство. Нагрев осуществляется электрическим нагревателем высокой мощности.

Конструктивные особенности изделия проточного типа позволяют быстро прогревать небольшое количество воды. В конструкцию изделия проточного типа входит:

• Электрический водонагреватель высокой мощности.
• Индикатор работы.
• Рубашка для прохождения воды.
• Датчики и реле.

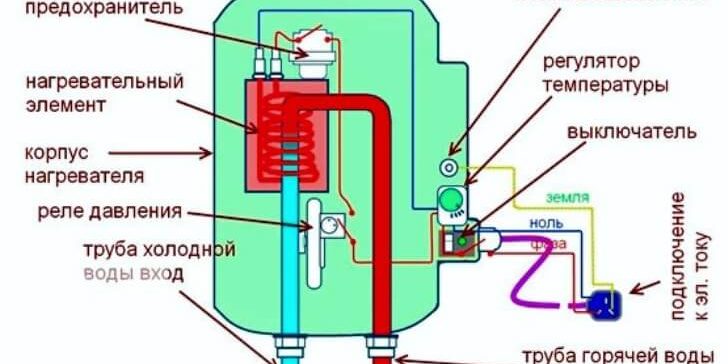

Проточный бойлер. Источник фото: rgagroup.ru

Благодаря отсутствию накопительной емкости, проточные бойлеры имеют небольшие размеры. Это дает возможность устанавливать устройство в помещениях с ограниченным свободным пространством.

Газовые водонагреватели

Устройства, использующие в качестве источника тепла газ, могут быть как проточного, так и накопительного типа. Проточные водонагреватели – газовые колонки могут быстро прогревать небольшое количество жидкости, проходящей через них.

Устройство бойлера косвенного нагрева

Этот тип водонагревателя представляет собой накопительную емкость, оснащенную слоем теплоизоляции. Объем бойлера косвенного нагрева может быть различным.

Отличительной особенностью устройств этого типа является отсутствие встроенного источника тепла. Некоторые модели имеют электрический нагреватель, но он используется для поддержания необходимой температуры.

Так устроен нагреватель. Источник фото: atlantnn.ru

Через накопительную емкость проходит змеевик, нагревающий жидкость. Некоторые модели имеют в своей конструкции две емкости, одна из которых установлена внутри другой.

В пространство между баками поступает теплоноситель. Для защиты внутренней поверхности бака от образования накипи производители устанавливают магниевый анод.

Принцип работы бойлера косвенного нагрева

По мере прогрева вода перемещается вверх, где и расположен патрубок отбора. Для поддержания температуры и нагрева жидкости при неработающем отоплении производители устанавливают ТЭН.

Следует учитывать, что в моделях с двумя баками таким образом осуществляется нагрев теплоносителя, а в изделиях со змеевиком нагревается жидкость, предназначенная для горячего водоснабжения.

Принцип работы проточного водонагревателя

Принцип работы накопительного бойлера

Жидкость накапливается в специализированной емкости. Нагрев осуществляет один или несколько ТЭНов. В зависимости от вида изделия производители устанавливают электрические нагреватели двух типов:

1. Мокрый. ТЭН полностью погружается в накопительную емкость.
2. Сухой. Нагреватель помещен в специализированный кожух, предотвращающий попадание влаги на токоведущие части.

При открывании крана содержимое накопителя поступает наружу по патрубку для отбора горячей воды. Давление в баке падает и открывается обратный клапан. Жидкость из системы ХВС поступает в накопитель.

Принцип действия накопительного бойлера. Источник фото: remontik.org

По достижению жидкостью определенной температуры срабатывает термостат, который может быть установлен как в совокупности с нагревателем, так и отдельно.

Он разрывает электрическую цепь, тем самым отключая ТЭН от сети питания. По мере остывания воды в накопителе термостат включает нагреватель и осуществляется подогрев содержимого бака.

Правила эксплуатации

От правильной эксплуатации зависит нагрев. Источник фото: tekras.ru

Для увеличения срока эксплуатации водонагревателя необходимо придерживаться некоторых правил:

1. При монтаже использовать элементы обвязки, рекомендуемые производителем. В зависимости от типа водонагревателя в обвязку могут входить различные элементы.
2. Не использовать устройство накопительного типа без предохранительного клапана. Этот элемент обвязки снижает степень давления на стенки бака при нагреве. Предохранительный клапан устанавливается непосредственно на входной патрубок.
3. Не включать устройство накопительного типа в электрическую сеть при пустом баке. Включение водонагревателя без воды может привести к выходу из строя ТЭНа.
4. Подключать устройство к электрической сети согласно схеме, находящейся в руководстве по эксплуатации.
5. 1 раз в 1 – 3 года чистить накопитель от накипи. При необходимости осуществляется замена магниевого анода.
6. Установить фильтр для дополнительной чистки воды на входе.
7. Устройства проточного типа устанавливать в местах, максимально близко расположенных к точке забора воды.

Бойлер косвенного нагрева позволяет получить горячее водоснабжение, используя систему отопления. Возможность подключения дополнительных источников тепла в некоторых моделях позволяет нагревать содержимое бака за минимальный промежуток времени, а наличие ТЭНа дает возможность поддерживать температуру в заданных пределах.

<index>

Бойлер — это устройство со встроенным теплообменным аппаратом, которое используется для нагрева воды для хозяйственных и бытовых нужд. Бойлер применяется для горячего водоснабжения офисов, промышленных объектов, частных домов и квартир.

Бойлеры делят на три вида: накопительные, косвенного нагрева и проточные.

Технические характеристики, внешний вид и габариты такого устройства зависят от места, условий эксплуатации и индивидуальных потребностей человека. Объем водонагревателя может колебаться от 80 до 1000 л. Мощность устройства также варьируется в больших пределах и может доходить до 70 кВт. Время нагрева воды до нужной температуры напрямую зависит от его мощности. По способу нагрева воды бойлеры делятся на накопительные, косвенного нагрева и проточные, а по виду потребляемой энергии — на электрические и газовые. Типичное устройство водонагревателя представлено на рис. 1. Рассмотрим более подробно данные разновидности бойлеров.

Бойлер косвенного нагрева

Для работы данного типа водонагревателей нет необходимости использовать твердое топливо, газ или электричество. Он нагревает воду от тепла, которое выделяется другими источниками энергии.

Бойлер косвенного нагрева отлично подходит для загородного дома с автономной системой отопления, так как при его работе не создается дополнительная нагрузка на электрическую систему дома.

Схема работы водонагревателя косвенного нагрева.

Внешне такой водонагреватель похож на бочку цилиндрической формы, хотя часто встречаются и прямоугольные модели, которые обычно устанавливаются возле котла и производятся с ним в одном дизайне. Такой подход позволяет значительно сэкономить место в котельной. Внутренняя емкость водонагревателя изготавливается из пластика или нержавеющей стали, потому что антикоррозионные свойства этих материалов в полной мере соответствуют поставленным перед ними задачам. Корпус устройства состоит из нескольких слоев. Внутри расположена емкость, в которой происходит нагрев и хранение воды. Затем идет слой теплоизолирующего материала. Внешняя обшивка (слой) изготавливается и окрашивается в фирменном дизайне производителя.

Срок службы бойлера напрямую зависит от его внутреннего покрытия.

Внутри бака размещается латунный или стальной трубчатый теплообменник, по которому циркулирует теплоноситель, поступающий от отопительной установки. Для увеличения площади нагрева трубка выполняется в виде змеевика. Ее форма представляет собой сложную конструкцию, которая рассчитывается таким образом, чтобы обеспечить максимально быстрый и равномерный нагрев воды. Некоторые производители выпускают бойлеры с 2-мя теплообменниками, что позволяет одновременно использовать несколько источников тепла, например, солнечный коллектор и котел. Для защиты от гальванической коррозии внутри бойлера монтируется магниевый анод, в результате чего коррозии подвергается не емкость, а анод, который периодически нужно менять (его срок службы около 6 месяцев). Многие водонагреватели косвенного нагрева оснащаются ТЭНами для нагрева воды в теплое время года, когда нет необходимости использовать котел. Также в состав бойлера входит термостат и клапан для защиты от повышенного давления.

Веться к оглавлению</index>

Схема обвязки бойлера косвенного нагрева

Принцип монтажа бойлера косвенного нагрева.

В большинстве случаев данное устройство монтируется в помещении котельной на отдельную площадку или под котлом отопления. Такая установка позволяет уменьшить длину трубопровода, что приводит к снижению теплопотерь и затрат на выполнение монтажных работ. К системе водоснабжения водонагреватель подсоединяется через ввод для холодной воды, через который осуществляется наполнение емкости холодной водой для последующего ее нагрева. Горячая же вода поступает к потребителям через вывод устройства. Со стороны отопления водонагреватель ГВС выступает дополнительным контуром системы. Бак имеет ввод для трубопровода, через который поступает горячая вода, и вывод для обратного трубопровода, через который вода возвращается к отопительной установке для повторного ее нагрева. На подающем трубопроводе монтируется насосно-смесительная группа, которая состоит из смесительного вентиля, управляющего температурой теплоносителя, и циркуляционного насоса, отвечающего за циркуляцию воды в системе. В зависимости от конструктивных особенностей отопительной установки бойлер может подключаться к системе по 2-м схемам. Если в котле предусмотрен отдельный выход на бойлер, то бак подсоединяется непосредственно к нему. Если котел не имеет такого выхода, то бойлер подключается к распределительному коллектору, который устанавливается в котельной.

Вернся к оглавлению

Накопительные бойлеры

Устройство бойлера.

Устройство накопительного водонагревателя является одновременно простым, экономичным и надежным. Его основными элементами являются ТЭН и внутренний бак. Для изготовления бака используется устойчивая к коррозии, высокопрочная, стабилизированная сталь, которая покрыта стеклофарфором, благодаря чему вода в емкости всегда будет чистой. Трубки для подачи холодной и отвода горячей воды находятся внутри бойлера. Снизу в емкость поступает холодная вода, которая с помощью рассекателя струи распределяется равномерно по всему баку. Горячая же вода, вытесняемая холодной, поднимается вверх, где и осуществляется ее забор. На стальном фланце бойлера установлены:

1. Магниевый анод, который снижает коррозию внутри бака.
2. Термостат с двойной защитой.
3. ТЭН.

С помощью термостата осуществляется плавная регулировка температуры воды на выходе прибора. Он оснащен устройством защиты от перегрева. Если температура воды достигает +85 °С, срабатывает защитное устройство, которое отключает ТЭН от сети. Система также укомплектована предохранительным клапаном, который устанавливается на трубке подачи. Благодаря этому клапану:

• уравнивается давление нагреваемой воды и воды в трубопроводе;
• предотвращается самопроизвольный слив воды, когда отключается ее подача в магистральной сети;
• при повышении магистрального давления его избыток автоматически сбрасывается.

Данный вид бойлеров отлично подходит для коттеджей и дач, так как они потребляют немного электрической энергии.

Вернся к оглавлению

Проточные водонагреватели

Схема подключения проточного водонагревателя.

Основными элементами таких установок выступает теплообменник и нагревательный элемент. Они изготавливаются из таких материалов, как медь и сталь. Главное отличие таких водонагревателей от остальных в том, что вода в них не накапливается, а сразу поступает к потребителю. Принцип действия у них такой: по трубкам теплообменника течет холодная вода, которая нагревается нагревательным элементом (электрическим или газовым). Почти все современные модели включаются автоматически при открытии крана с горячей водой. При этом происходит розжиг горелки (включение ТЭНа), которая нагревает холодную воду до необходимой температуры, регулируемой с помощью термостата. Помимо описанных элементов, в состав проточного водонагревателя входят:

• клапан, который производит переключение крана на душ без включения и выключения воды;
• патрубок для воды, поступающей в бойлер;
• стабилизатор мощности, позволяющий регулировать температуру воды;
• регулятор мощности потока воды, позволяющий установить необходимый напор воды;
• ТЭН (газовый фитиль) для нагрева воды;
• датчики, регулирующие работу тех или иных программ;
• предохранительная мембрана, позволяющая обезопасить потребителя от резких скачков напора воды.

Перед покупкой того или иного варианта водонагревателя лучше всего проконсультироваться со специалистами, которые смогут дать полезные советы и рекомендации. Неправильный выбор данного устройства грозит постоянной нехваткой горячей воды.

Содержание:

Виды накопительных водонагревателей

На данный момент существует несколько разновидностей агрегатов для автономного горячего водоснабжения. Все они созданы с одной целью, но достигают ее по-разному, то бишь, с использованием различных энергоносителей. Домовладелец имеет возможность выбрать тот, что оптимально подходит ему по всем параметрам.

Итак, на современном рынке предлагаются нагревательные бойлеры следующих видов:

• электрические накопительные нагреватели;
• бойлеры косвенного нагрева;
• газовые бойлеры;
• проточные нагреватели.

Примечание. В прямом переводе с английского слово «бойлер» означает «котел». Это значит, что к ним относятся не только накопительные, но и всяческие проточные водонагреватели. Не принимать их во внимание будет некорректным по отношению к пользователям.

Электрические бойлеры

Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах. Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов. Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:

Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:

• сталь с эмалированным покрытием;
• нержавеющая сталь;
• пластик.

Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС. Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа. Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.

Примечание. Оптимальный режим работы для бойлера – это нагрев до 55 ºС. В таком режиме аппарат обеспечивает нужное количество воды для ГВС и в то же время экономит электроэнергию. К сожалению, часто накопительный водонагреватель работает на максимальной мощности из-за того, что в зимнее время из водопровода поступает слишком холодная вода и ТЭН в экономичном режиме не успевает ее прогревать.

Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН. Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод. С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.

Бойлеры косвенного нагрева

Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:

В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.

Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.

Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.

Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.

Газовые накопительные водонагреватели

Эти аппараты конструктивно и внешне напоминают электрические бойлеры. Все тот же подвешиваемый на стену бак, покрытый слоем утеплителя, только внизу установлена газовая горелка, а вверху имеется патрубок дымохода. Газовый бойлер работает по такому же принципу, только источником тепла служит горелка, нагревающая емкость с водой. Устройство водонагревателя показано на схеме:

Как видно на рисунке, нагрев осуществляется не только от горелки, но и путем отбора тепла продуктов горения. Это достигается за счет стального газохода с рассекателями, проходящего вертикально сквозь емкость и обменивающегося теплом с водой. Работой горелки управляет электронный блок, чья задача – потушить или разжечь ее при достижении установленной температуры либо ее понижении. Как водится, для защиты корпуса конструкция бойлера предусматривает магниевый анод.

Данный тип водонагревателей не слишком популярен из-за сложностей при оформлении и подключении газоиспользующих установок. Кроме того, для эксплуатации газового бойлера понадобится полноценный дымоход, выполнить это требование не всегда возможно или слишком дорого.

Достоинство накопительных водонагревателей состоит в том, что они сходу могут выдать большой расход воды для ГВС, но в течение ограниченного промежутка времени. После этого им требуется перерыв для приготовления очередной порции воды.

О проточных нагревателях воды

В отличие от накопительных бойлеров принцип работы проточного водонагревателя состоит в том, чтобы не заблаговременно, а быстро прогревать проточную воду по мере необходимости.

Источниками тепла служат те же электрические ТЭНы и газовые горелки, только включаются они после того, как в доме открывается кран горячей воды. К таким нагревателям относятся:

• газовые колонки;
• проточные электронагреватели.

Примечание. Иногда для обеспечения ГВС частного дома применяется пластинчатый бойлер, представляющий собой водоводяной теплообменник. Как и бойлер косвенного нагрева, он передает энергию теплоносителя воде, только делает это в проточном режиме.

Конструкция газовой колонки довольно сложна, а потому заслуживает отдельной темы. Электрический же водонагреватель прост: в нем проточную воду греет мощный ТЭН. Обладая таким достоинством, как небольшие размеры, аппарат имеет слишком высокую потребляемую мощность и оттого сфера его применения ограничена. Устройство проточного электрического бойлера показана на рисунке:

Преимущество проточных водогрейных аппаратов состоит в том, что нагретую воду они могут подавать без подготовки и в течение неограниченного времени. Зато имеет пределы ее расход, что важно при большом количестве потребителей.

Заключение

Если распределить все перечисленные приборы по популярности, то первое место уверенно займут электрические бойлеры, причины этому понятны. На втором месте находятся газовые колонки, третье остается за бойлерами косвенного нагрева.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Нюансы устройства обвязки

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлереХолодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадкаПосле грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 барПеред входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потокаДля того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давленияЧтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температурыДля того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя

Как правильно выбрать бойлер

Важными характеристиками бойлера косвенного нагрева являются:

• объем;
• материал змеевика;
• материал бака;
• материал утеплителя;
• наличие дополнительного ТЭНа и альтернативных источников нагрева.

Объем бойлера

Выбирать объем бойлера нужно исходя из мощности вашей отопительной системы, поскольку именно на нее приходится нагрузка нагрева воды. Если вы купите агрегат, объем которого слишком велик, то существует вероятность того, что ваша система отопления может не справиться с ним. Это чревато тем, что температура воды в приборах отопления будет мала для обогрева помещения. Для того чтобы не прогадать, нужно узнать объем теплоносителя бойлера, он должен быть не более 30-40% объема воды в отопительной системе, иначе ее производительность будет заметно страдать.

Какой объем бойлера нужен для вашей семьи, очень просто определить. В среднем на человека приходиться 60-80 литров для принятия душа. Нагрев 200 литров происходит около 6 часов. Исходя из этих цифр нужно брать объем бойлера, которого хватит на покрытие нужд семьи, с учетом времени до следующего нагрева.

Материалы

Одной из важнейших частей бойлера является змеевик, поэтому нужно заранее поинтересоваться о том, из чего он изготовлен. Дешевые модели имеют стальной змеевик, который просто приварен к баку. В более дорогих моделях он съемный и выполнен из латуни, что намного лучше по многим параметрам. Тем более что съемный вариант можно демонтировать и почистить от накипи.

Из чего выполнен бак также очень важно, поскольку частая проблема любого водонагревателя – протечка. Недорогие модели имеют внутри слой эмали, но она быстро образует трещины от перепада температур. А это, в свою очередь, чревато скорой коррозией металла

Лучше всего покупать те варианты, в которых бак сделан из нержавейки. Это может быть и дороже, но и служить он будет дольше, при условии своевременных замен магниевого анода

А это, в свою очередь, чревато скорой коррозией металла. Лучше всего покупать те варианты, в которых бак сделан из нержавейки. Это может быть и дороже, но и служить он будет дольше, при условии своевременных замен магниевого анода.

Качество утеплителя также немаловажный фактор эффективности такой системы. Иногда используют обычный поролон, но он проигрывает по многим пунктам. Лучше всего, если в качестве теплоизоляции использован полиуретан и подобные ему материалы.

Другие параметры

Кроме того, что бойлер может иметь два источника косвенного нагрева воды, также он может быть оснащен ТЭНом, как источником тепла вне отопительного сезона. Такие конструкции намного дороже обычных, но они крайне практичны.

Тип бойлера может быть двух видов: настенный или напольный. Он должен соответствовать типу отопительной системы. Так, если система настенная, то и бойлер должен быть такого типа. Настенными могут быть только модели, объем которых менее 200 литров.

Схема подключения

Для правильного подключения нагревательного агрегата своими руками, необходимо знать основные схемы разводки бойлеров.

Подключение заключается в подведении к бойлеру теплоносителя (он должен входить в теплообменник через верхний патрубок)  и его вывода, а также, врезки устройства в систему водоснабжения. Поступление холодной воды должно осуществляться через патрубок, установленный на нижней части емкости, а вывод горячей – через верхний.

Такая схема подключения позволяет получить наибольший коэффициент полезного действия для конкретной модели устройства.

Типовые схемы для подключения:

• С использованием трехходового канала. Принцип работы такой системы состоит в том, что теплоноситель системы обогрева дома, может проходить по двум магистралям (основной, проходящей от котла к радиаторам и дополнительной – через косвенный бойлер). Управление потоками осуществляется при помощи трехходового клапана, управляемого термостатом. Изначально, при заполнении емкости холодной водой, клапан направляет поток теплоносителя через теплообменник бойлера, при достижении температуры в баке заданной, термостат переключает клапан и отопительная система работает напрямую, на радиаторы. Процесс переключения циклически повторяется при снижении температуры воды. Данная схема обеспечивает экономный режим отбора тепла от теплоносителя и позволяет сохранять температуры воды в бойлере на заданном уровне.
• С двумя насосами.

От емкости отходят несколько магистральных линий, оснащенных каждая своим насосом, что позволяет поддерживать требуемое давление для каждой магистрали (для теплого пола – высокое, а для точек подачи горячей воды – низкое).

• С гидравлической стрелкой. При подключении устройства к сложным магистралям (много контуров с различным давлением, бытовые точки, теплый пол и т.п.). Специальные балансировочные вентили позволяют избежать перепадов давления в системе, поддерживая его неизменным на всех участках магистрали. Смонтировать и настроить такую систему не под силу домашнему мастеру, так как для проведения работ потребуется специальный инструмент и специфические навыки, поэтому при реализации такой схемы, рекомендуется обратиться к специалистам.
• С рециркуляцией. В некоторых моделях нагревательных агрегатов, допускается введение рециркуляционной магистрали. Постоянно текущая горячая вода прокачивается через емкость бойлера. Подобная система хоть и требует затрат на работу рециркуляционного насоса, но при этом позволяет пользоваться горячей водой сразу после открытия крана, без слива холодной.

Если совсем просто – то принцип работы бойлера очень простой – это устройство, которое нагревает воду. Но вот в реализации этой простой идее, которая обеспечивает комфортные условия проживанию множеству человек можно подойти по разному. Наиболее распространенными на рынке являются газовые и электрические бойлеры.

принцип работы бойлера

Газовый бойлер

Несомненным преимуществом газовых бойлеров является то, что горячая вода в кран после его включения начинает поступать практически сразу же после его включения. Вам не придется ждать.

газовый бойлер

Как работает газовый проточный бойлер

Все основные элементы газового проточного бойлера смонтированы внутри прочного металлического корпуса. Вода, поступающая из магистрали водоснабжения проходит в теплообменник, под которым расположена газовая горелка. Устройство довольно простое с первого взгляда, но для того, чтобы газовый нагреватель работал без аварий – вся система должна быть оборудована довольно сложными автоматическими устройствами.

Непосредственно после того, как вы открываете кран с горячей водой – в автоматике бойлера открывается клапан, который открывает подачу газа. В хороших моделях поджиг поступающего газа производится автоматически, а в более скромных вам для этого придется нажать специальную кнопку.

От сжигания природного газа образуются продукты сгорания, которые удаляются через дымоход. Существуют варианты газовых бойлеров с закрытыми камерами сгоряния, в которых продукты сгорания удаляются через металлический коаксиальный рукав.

подключение газового бойлера

Как правило газовые нагреватели монтируются в домах, подключенных к магистральным системам газоснабжения. Они безусловно лидируют по соотношению цена-качество при таких условиях. Газовые проточные бойлер имеют довольно скромные размеры. Невысокая стоимость расходуемого для нагрева воды газа позволяет их назвать удачным экономным вариантом. Так, стоимость нагрева воды в таком устройстве примерно в три раза ниже, чем в его электрическом аналоге. Видимо вследствии этого, а также из-за необходимости снабжения таких устройств надежной автоматикой – стоимость самой газовой колонки выше, чем у электрического бойлера.

Газовый проточный бойлер, рекомендованный для установки в квартиру может подавать в кран до 17 литров горячей воды в минуту.

Как выбрать газовый проточный бойлер

Первой характеристикой, которую вам необходимо оценить при выборе такого устройства является его мощность. Как правило, производители делят газовые нагреватели по количеству литров воды, которое устройство способно нагреть в минуту.

Поэтому необходимо трезво оценить возможный расход горячей воды в вашей квартире, особенно, если в ней имеется несколько ванных комнат. При малой производительности одновременное утреннее умывание получится несколько некомфортным. Обычно, температура подаваемой в кран воды регулируется в современном газовом бойлере при помощи термостата.

При этом система может автоматически повышать мощность при повышении числа точек потребления. Так, если вы нежитесь в душе, то при включении горячего крана на кухне – система автоматически увеличит огонь горелки и объем нагреваемой воды.

Важно выбрать и тип поджига огня в вашем газовом бойлере. Если раньше для розжига горелки приходилось применять немалую ловкость рук, оперируя краном и спичками, то сейчас бойлеры, оснащенные системой пьезорозжига позволяют поджечь огонь под горелкой простым нажатием кнопки. Существуют и системы а автоматическим розжигом, включающимся от потока воды. Но при длительном отсутствии такую систему во избежание неприятностей лучше отключать. Хотя совсем уж качественные устройства оснащены многоступенчатой системой защиты, которая отключит газ при любой аварийной ситуации, например при чрезмерном нагреве или угасании огня, резком снижении давления газа или остановке водяного потока.

Система с «умным» электронным зажиганием может работать и от встроенных батареек, также такая колонка позволяет существенно экономить расход газа, уменьшая его на 15 процентов. Система розжига HydroPower вообще не имеет электрического питания – пьезорозжиг в ней питается от небольшой водяной турбинки, которая начинает вырабатывать ток от поступления на нее потока воды.

Как установить газовый проточный бойлер

В связи с тем, что газовые колонки относятся к объектам повышенной опасности – к ним предъявляются особые требования при установке. При этом они включают в себя не только требования к оборудованию, но и требованию к помещению, в котором устанавливается устройство. Сам монтаж газового бойлера обычно поручается специализированной компании. В ходе установке к устройству подводят газовую трубу, трубопроводы подачи холодной и отбора горячей воды и в ряде случаев – кабель электрического питания.

Электрический бойлер

Огромной популярностью в современных домах пользуются накопительные электрические бойлеры. Они устанавливаются и в частных особняках и в многоквартирных строениях. Объем их бака варьируется от 30 до 100 литров. Такие устройства включаются в систему водоснабжения сразу после магистрального трубопровода и могут снабжать горячей водой несколько кранов. Дополнительными опциями в таких устройствах являются специальные термостаты для непрерывного нагрева или для защиты от замерзания.

электрический накопительный бойлер

Монтаж такого устройства сравнительно прост – как правило сразу за местом подключением сети водоснабжения вашего дома или квартиры в водораздающей системе устанавливается нагреватель. Он может встраиваться параллельно имеющейся системе горячего водоснабжения и позволяет пользоваться горячей водой даже при отключениях магистральной системы.

Накопительный электрический нагреватель имеет сравнительно небольшую мощность теплового элемента, сравнимую с электрочайником. Его можно включать в обычную розетку. Но, тем не менее в домах старой постройки перед установкой накопительного электрического водонагревателя рекомендуется провести ревизию системы электропитания и при необходимости проложить новый провод к розетке от распределительного щитка и отдельного автомата выключения.

Цена бытового накопительного нагревателя может зависеть от множества факторов, например от известности бренда, от его объема, от мощности ТЭНа.

Основным фактором, определяющим цену такого устройства является объем и материал исполнения накопительного бака.

Минимально необходимый объем накопительного нагревателя на семью из трех человек составляет 50 литров. Но в этом случае утром вам удасться только умыться. Ни о каком приеме душа несколькими домочадцами не может быть и речи. Наиболее оптимальным объемом будет нагреватель на 80 литров. В принципе такой объем позволяет даже с комфортом рпинимать ванну.

Проточные электрические водонагреватели

Такие устройства используются как правило для подключения одной точки водоразбора. Связано это с тем, что нагревание протекающей воды в большом объеме требует солидной мощности ТЭНа. Это неизбежно повышает расход электроэнергии и зачастую требует отдельной линии электропитания. Самые мощные проточники работают вообще на трехфазовом электричестве, которое в некоторых домах просто отсутствует. Также такие устройства очень требовательны к качеству протекающей воды – они могут очень быстро забиться накипью.

Принципиально такое устройство является трубой, вокруг которой расположены нагревательные элементы, управляемые автоматикой. Несомненным плюсом такого устройства является его компактность – он может устанавливаться буквально на любое свободное место.

Солнечные нагревательные бойлеры

Несмотря на общую суровость российского климата – солнечные водонагреватели в последнее время стабильно повышают количество продаж. Связано это прежде всего с тем, что такое устройство практически не имеет эксплуатационных расходов. Однажды потратившись на систему солнечного нагрева вы можете забыть о расходах на несколько десятков лет. Современные устройства позволяют качественно аккумулировать тепло, нагревая воду и удерживать ее в нагретом состоянии в течении довольно продолжительного времени. Однако к выбору такого устройства необходимо подойти очень тщательно, потому что не всякий гелионагреватель будет хорошо работать даже в солнечную погону в суровом зимнем российском климате.

Как правило, для комплектации частного дома рекомендуется установка солнечного коллектора с аккумулирующим баком емкостью в 300 литров. Горячую воду в такой бак будут поставлять два коллектора. Использовать ее можно не только на бытовые цели, но и, например на подогрев воды в бассейне.

Принцип работы такого устройства довольно прост: трубопроводы с протекающей водой помещаются в специальные прозрачные емкости, заполненные либо веществом, адсорбирующим тепло, либо просто вакуумом.

Принцип работы бойлера косвенного нагрева

Несколько особняком стоят бойлеры косвенного нагрева. Они передают тепло от магистральной системы теплоснабжения либо от автономной отопительной системы на воду, используемую в бытовых целях через теплообменный пункт. Дело в том, что воду из систем водоснабжения и теплоснабжения смешивать нельзя. Вода в батареях имеет специальный химический состав и оснащается присадками, которые делают ее непригодной не только для питья, но и для мытья тела или посуды.

Простота использования

Любой из водонагревателей, отличающихся по принципам вполне доступен для самостоятельного монтажа. После установки они, как правило не требуют постоянного технического обслуживания, за исключением регламентных работ и проверки безопасности.

При установке водонагревателей сначала проверьте рабочее давление в вашей системе водоснабжения и соотнесите его с паспортными данными водонагревателя. При несовпадении этих показателей вам, возможно придется устанавливать редуктор давления.

Специалисты считают, что в среднесрочной перспективе принципиальных изменений на рынке водонагревателей ждать не придется. Основные направления инженерной мысли будут стремиться к повышению энергоэффективности таких устройств. Которые получат более качественную теплоизоляцию баков и возможность аккумуляции тепло дольшей продолжительностью.

Принцип работы бойлера видео

Похожие записи в блогеУстановка бойлера своими …Устройство бойлера для на…Электрокотлы для отоплени…Используемые источники:

• https://kotle.ru/bojlery/printsip-raboty-bojlera
• https://1popechi.ru/bojlery/ustrojstvo-bojlera.html
• https://cotlix.com/ustrojstvo-i-princip-raboty-bojlera
• https://vse-otoplenie.ru/princip-raboty-bojlera-kosvennogo-nagreva
• https://kamin-expert.ru/kotlyi/vodonegrevateli/printsip-rabotyi-boylera.html
