Установка газовой плиты в квартире: инструменты и порядок подключения

Установить индивидуальный газовый котел вместо центрального отопления в квартире многоквартирного дома вполне возможно. Федеральные законы, регламентирующие процесс монтажа котлоагрегата (переустройства жилого помещения) указаны в Жилищном кодексе РФ (ч. 1 ст. 25) и дополняются Постановлением Государственного комитета РФ по строительству и жилищно-коммунальному комплексу от 27.09.2003 № 170 (п. 1.7.1).

Для этого нужно подготовить помещение согласно требованиям, которые будут описаны далее, получить заключение от газоснабжающей организации о технической возможности подключения, отказаться от услуг центрального отопления, обратиться в организацию, имеющую разрешение на проведение монтажных работ и согласовать все документы с администрацией.

Правила установки газового котла в квартире многоквартирного дома

Где лучше разместить котлоагрегат

Наиболее рациональным, практичным и часто используемым вариантом является расположение отопительного оборудования на кухне. Зачастую она уже соответствует необходимым требованиям к помещению, на кухне имеется подводка воды и газа. В жилых комнатах и ванной устанавливать газовый котел однозначно нельзя. Что касается тамбура, коридора и прочих подобных помещений: в более, чем 90% случаев они не соответствуют СНиП 42-01 и МДС 41.2-2000, т.е. попросту не подходят по требованиям.

В любом случае, всегда можно получить подробное техническое заключение, оформив и подав соответствующее заявление в местное отделение «Горгаза». Это действие все равно является обязательным в алгоритме получения разрешения подключения котла.

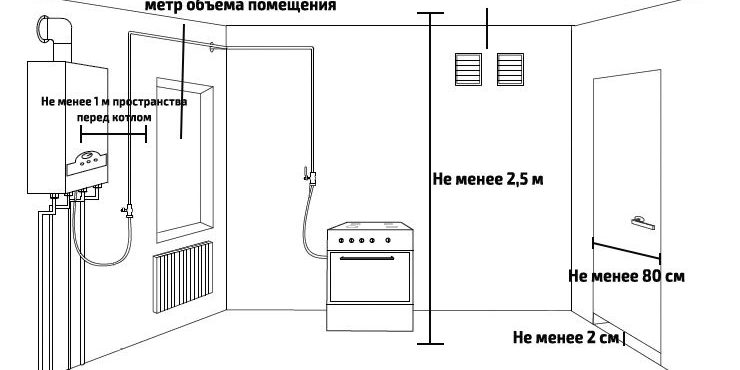

Требования к помещению

В соответствии с требованиями СНиП 42-01 и МДС 41.2-2000 в помещении, где устанавливается газоиспользующее оборудование должны быть:

• высота потолка – не менее 2,5 м (площадь помещения более 4 м²);
• наличие открываемого окна площадью 0,03 м² на каждый куб. метр объема помещения (а также конструкции с пределом огнестойкости не менее REI 45, ограждающие помещение от соседних);
• перед котлом должно оставаться свободное пространство в 1 метр;
• наличие двери шириной не менее 80 см и зазором снизу не менее 2 см;
• наличие вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена помещения в час, приток в объеме вытяжки + объем воздуха на сгорание газа.

Требования к дымоходу

В строительных нормах и правилах, существуют и требования к дымоходу газового котла. Местная компания-поставщик газа не примет котел и не допустит его подключение к газовой магистрали, если газоход не соответствует нижеописанным требованиям:

• сечение отводящего канала не должно быть меньше сечения соответствующего патрубка котла;
• газовые котлы с верхним патрубком отвода должны быть присоединены вертикальным участком не менее 25 см, только после него допустимы изгибы;
• на всем протяжении дымохода допустимо не более 3 колен;
• между выводом дымохода через стену и потолком должно быть не менее 20 см;
• продукты из открытых камер сгорания выводятся в дымоход, а из закрытых камер сгорания – как в дымоход, так и на улицу через коаксиальный (двухтрубный) дымоход.

Пошаговая инструкция по получению разрешения на установку

1. Идем в местную организацию-поставщик газа, оформляем и отдаем там заявление на установку в квартире газового котла. Через некоторое время они должны выдать заключение о технической возможности установки и подключения котлоагрегата.
2. Теперь необходимо получить заключение о надлежащем состоянии вентиляции. Адрес организации, занимающейся проверкой вентиляционных каналов, можно узнать в органах пожарного надзора или в ЖКХ (тут же обычно можно узнать адреса и прочих необходимых организаций). Если вентиляция в порядке – получаем разрешение, если не соответствует требованиям – получаем заключение о необходимом перечне работ, выполняем их и снова сдаем на проверку специалистам, которые уже выдадут разрешение.
3. Заказываем проект в местном «Горгазе» или любом проектном бюро, имеющем право на проведение подобных работ. На этом этапе уже необходимо определиться с моделью газового котла и счетчика, поскольку проект составляется в соответствии с их техническими характеристиками. Изменения в проект внести довольно трудно, а после его подписания и вовсе невозможно (создается новый). Покупать при этом котел и счетчик пока не обязательно.
4. Направляемся в местную теплосеть и подаем заявление об отказе от центрального отопления (и, при необходимости, горячего водоснабжения). Приходить сюда нужно уже с готовым проектом переделки (установки газового котла). Также вам потребуются: правоустанавливающие документы на квартиру; техпаспорт помещения; письменное согласие на отключение всех членов семьи.
5. Обращаемся к газовикам («Горгаз») и заключаем договор на обслуживание котла. Также передаем на утверждение проект, после его утверждения можно провести работы по монтажу индивидуальной отопительной системы самостоятельно или доверить проведение работ «Горгазу». На этом этапе проводится отсоединение от теплосети, устанавливается котел и газовый счетчик. Обратите внимание, что работы проводятся вне отопительного сезона, поскольку требуется слив воды из отопительной системы всего дома. Котел устанавливается без подключения к газовой магистрали.
6. После выполнения всех работ, необходимо обратиться в «Горгаз» для получения акта приема работ по переоборудованию. Также газовики подключают котел к газовой магистрали, проведут наладку и первый запуск газового котла, поставят в паспорте модели соответствующий штамп (без этого гарантия на котлоагрегат будет недействительной).

Весь процесс желательно начинать проводить весной, максимум в июне. В среднем он занимает от 2 до 3 месяцев, важно успеть до начала отопительного сезона. Процесс может незначительно отличаться в зависимости от региона, например, дополнительно может потребоваться подписанный акт пожарной безопасности или финальное согласование всех работ в администрации. При необходимости вас уведомит одна из организаций.

Рекомендации по выбору модели и ее мощности

По способу установки существует 3 вида котлов: напольные, настенные и парапетные. Напольные редко используются в квартирах, поскольку менее компактны, требуют больше площади вокруг себя, к ним не та удобно подводить коммуникации. Лучшим решением для квартиры является навесной газовый котел, большинство таких моделей соответствуют размерам навесных кухонных шкафчиков, имеют отличный дизайн и гармонично вписываются на кухню. Мы советуем выбирать именно настенную модель.

Парапетные котлы устанавливаются в любом месте ниже плоскости подоконника и отличаются тем, что одновременно выполняют функцию радиатора, заодно нагревая помещение в котором находятся. Дымоход у парапетных котлов исключительно коаксиальный и, как правило, идет в комплекте.

Существуют одноконтурные и двухконтурные модели. Первые ориентированы только на отопление, вторые оснащены дополнительным контуром горячего водоснабжения. Поэтому если в квартире уже имеется или планируется установка водогрейного бойлера, достаточно одноконтурной модели. При желании подогревать горячую воду с помощью котла, необходимо изучить все преимущества и недостатки двухконтурных моделей.

Лучшими производителями среднего ценового сегмента, сочетающими в себе доступную цену и качество, являются: BAXI, Ariston, Bosch, Navien, некоторые модели PrOtherm и Buderus. Эталонными, но и дорогостоящими являются немецкие Viessmann и Vaillant.

Мощность стоит выбирать определившись с моделью, поскольку в большинстве случаев одна и та же модель выпускается с различной тепловой мощностью. Подсчитать минимально необходимую мощность просто: на каждые 10 м² площади квартиры необходим 1 кВт мощности котла + 15-20% запаса. Например, для квартиры площадью 120 м² будет вполне достаточно 16-20 кВт. Если котел не оснащен модулируемой горелкой (с возможностью регулировки пламени), сильно перебирать с мощностью котла не стоит, поскольку это приведет к частому тактованию и более быстрому износу.

Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты

Монтаж и подключение газового котла в квартире

Обычно мы советуем доверить монтажные работы соответствующим организациям такими, как «Горгаз», но на практике некоторые производят установку и подключение самостоятельно. Порядок действий таков:

1. Отделяем котел от стены в месте его крепления негорючим материалом. Если отделка уже огнестойкая (плитка или штукатурка), этот шаг необязателен.
2. Навесить котел на стену с помощью кронштейнов в комплекте.
3. Подключить патрубки отопительной системы в соответствии с простой схемой на фото выше (предварительно промыв их).
4. Подключить в соответствии с разводкой на той же схеме патрубки водопровода (все соответствующие патрубки котла, как правило, изображены в инструкции по эксплуатации).
5. Установить газовый счетчик, при наличии – датчики температуры или комнатный термостат.
6. Подключить к электричеству, желательно произвести заземление.
7. Подсоединить дымоход, если он коаксиальный – вывести наружу и герметизировать.
8. Пригласить «Горгаз» для проверки работ и подключения к газовой магистрали.

Стоимость работ

Цена на проектирование и монтаж зависит от региона и организации, в которую вы обратитесь. В Москве суммарная стоимость установки газового котла в среднем 9 000- 20 000 рублей. В СПб – 7 500-15 000 руб. В регионах еще дешевле.

При определенных базовых навыках, можно сэкономить до половины суммы, смонтировав автономную систему отопления и подключив к ней газовый котел самостоятельно, а газовиков вызвав только для проверки, подключения к газовой магистрали и первого пуска.

Согласование замены или переноса

Замена или перенос газового котла в квартире считается переустройством и процедура практически полностью соответствует процедуре установки нового оборудования. Если это замена котла, в любом случае необходим новый проект, если производится перенос – процесс абсолютно полностью соответствует получению разрешения и осуществлению монтажных работ с нуля. Стоимость переноса котлоагрегата обычно на 10-20% ниже.

Газ пропан – опасное легковоспламеняющееся вещество, поэтому все работы, связанные с установкой оборудования, на нем работающего, должны проводиться квалифицированными специалистами, хотя установить газовую печку можно и самому, но с соблюдением всех норм безопасности, про которые мы поговорим с вами сегодня. Итак, тема сегодняшней статьи – установка газовой плиты в квартире.

Правила подключения

Сразу скажем, что произвести самостоятельную установку газовой плиты вы можете только в том случае, если устанавливаете ее взамен старого оборудования. Первый запуск газа в дом всегда должны выполнять работники Горгаза. Если вы беретесь за работу, то учтите всю ту ответственность, которую вы на себя берете – вы должны соблюсти все стандарты и нормы безопасности.

Правило №1. Максимальное расстояние между газовой трубой и плитой не должно превышать 4 м – имеется в виду длина гибкой подводки. В идеале это значение должно быть равно 2 м.

Правило №2. В помещение, где будет работать плита необходимо наличие качественной вентиляции.

Совет! Особенно в старых домах, дымоходные каналы часто бывают забитыми. Тяга в них сохраняется, но на очень низком уровне. Обнаружить это можно по косвенным признакам, например, сильно потеют окна, в комнате появилась черная плесень и прочее, или выполнить самостоятельную проверку. Возьмите тонкую полоску туалетной бумаги и поднесите его к вытяжной решетке. Если вентиляция хорошая, его притянет и не отпустит, если же плохая, то впору вызывать трубочиста.

Правило №3. Если ваша газовая плита оснащена функцией автоматического поджига, то стоит побеспокоиться о наличии поблизости отдельной розетки. Розетка эта должна обязательно иметь заземление, так как корпус плиты делается металлическим. Если от этой розетки будет запитываться и электрическая духовка, то необходимо, чтобы она была подключена через УЗО на 16 ампер.

Правило №4. Соединяется газовая плита с трубой посредством гибкой подводки.

Правило №5. Все соединения должны быть полностью герметичными, чтобы исключить утечку газа в помещение.

Цены на газовые плиты

газовая плита

Совет! Если хотите узнать про все нормы и правила, касаемые газовой плиты, обратитесь к тексту документа СНиП 42-01-2002. Там говорится про все газораспределительные системы. Так что материал этот очень полезен для изучения.

Скачать СНиП 42-01-2002

Чем подключать газовую трубу

Гибких шлангов для подключения газовой трубы существует несколько разновидностей. Не все они одинаково хороши, поэтому давайте разбираться в теме подробнее.

Таблица 1. Типы шлангов

Тип шланга, фото	Описание

Что еще нужно для установки

Таблица 2. Необходимый инструмент и материалы

Фото	Описание
	Газовый ключ удобен тем, что им можно не только затягивать гайки, но и надежно фиксировать круглые трубы, что очень пригождается во время работы.
	Один разводной ключ заменит вам целый набор гаечных, хотя они тоже могут понадобиться. Гаечные ключи более тонкие, что позволяет ими удобно фиксировать гайки в труднодоступных местах.
	Для уплотнения резьбовых соединений кроме паронитовых прокладок мы будем использовать фум ленту. Купить нужно материал, специально предназначенный для газа – как вы догадались, такая лента будет иметь желтый цвет.
	Чтобы проверить герметичность резьбовых соединений, нам понадобится крутой мыльный раствор, а значит, все для его приготовления – мыло (жидкое или хозяйственное) вода и глицерин, хотя без последнего компонента можно и обойтись.
	Отвертка может пригодиться, если при соединении мы будем использовать хомуты.

Добавьте сюда, шланги, про которые мы писали ранее, и можно начинать.

Демонтаж строй плиты

Отсоединить старое газовое оборудование не составит ни для кого проблем. Порядок работ будет зависеть от того, что у вас на кухне установлено – целая газовая плита или варочная панель.

1. Начинаем мы с того, что перекрываем кран на подачу газа. После его перекрытия, убедитесь, что он хорошо держит – попробуйте зажечь на плите комфорку. Не получилось, значит все в порядке.
2. Далее нужно открутить контргайку и согнать муфту в месте соединения с плитой.
3. Отодвигаем прибор от стены, чтобы он не мешал дальнейшей работе.
4. Добираемся до трубы – зажимаем ее газовым ключом (можно через тряпку, чтобы не повредить лакокрасочной покрытие) и откручиваем гайку на старом шланге.

Совет! Если в помещении вы будете делать ремонт, то на его время газовый кран рекомендуется дополнительно заглушить.

Немного дольше придется повозиться, если вы снимаете варочную панель. Для этого вам понадобится:

1. Вынуть электрическую духовку. Она может быть просто вставлена в нишу, либо прикручена к коробу на саморезы – выкручиваем их и просто тянем прибор на себя. Будьте аккуратны, чтобы не уронить его, и не повредить стеклянные части.
2. Добираемся до электрического кабеля и отключаем его от розетки, попутно вынимаем вилку и от варочной панели. Теперь у нас есть доступ к соединениям.
3. Откручиваем газовый шланг в той же последовательности, которую мы описали ранее, предварительно перекрыв газ.
4. Теперь нужно вынуть панель из столешницы. Сажают их по обыкновению на силиконовый герметик, поэтому аккуратно канцелярским ножом подрезаем его по всему периметру. Больше всего придется повозиться со стороной у стенки.
5. Вынимаем панель и очищаем мебель от остатков силикона.

Теперь можно переходить к установке новой газовой плиты или варочной панели.

Очень многих хозяек, любящих готовить и стремящихся усовершенствовать свое кулинарное искусство, волнует вопрос: газовая или электрическая духовка: что лучше? Однозначного ответа нет, и для того чтобы сделать правильный выбор, есть смысл познакомиться поближе с особенностями и основными характеристиками этих полезных приборов. О них подробно расскажем в специальной статье.

Цены на газовую плитку Gorenje

газовая плита Gorenje

Установка газовой плиты

Начинается вся работа с внешнего осмотра прибора – на его поверхностях не должно быть следов серьезных механических повреждений. Если таковые имеются, то вполне возможно, внутренние соединения тоже пострадали – использовать его рискованно, поэтому может потребоваться экспертиза. А еще лучше вернуть такой счастье в магазин, если бой – не ваша вина (и вы можете это доказать), и заменить его на новое.

Таблица 3. Установка газовой плиты

Шаги,фото	Описание
	Вытаскиваем из газовой плиты все съемные части – решетки, комфорки, противни и транспортировочную тару. Если комфорки еще заклеены скотчем, то их можно составить как есть. Сзади плиты находим патрубок для подключения газового шланга. Из него необходимо вынуть пластиковую транспортную заглушку. Внимательно изучите инструкцию – если в комплектации предусматривается резиновая прокладка с механическим фильтром, то найдите ее и установите на вход. Это нехитрое приспособление убережет дорогой прибор от попадания мусора.
	Берем приготовленный шланг, помещаем в гайку паронитовую прокладку, обматываем резьбу трубы фум лентой в 5-6 витков и выполняем монтаж. Сначала закручиваем гайку от руки, а потом делаем дотяжку разводным ключом, зафиксировав предварительно газовую трубу ключом газовым.
	На современных плитах нет никакого сгона – подключение выполняется просто через гайку. Также установите прокладку, намотайте уплотнитель и аккуратно все затяните.
	Делаем мыльный раствор, который потом вспениваем при помощи губки. Обмазываем пеной со всех сторон резьбовые соединения на трубе и газовой плите, и смотрим, не надуваются ли где пузыри. Естественно, предварительно кран на газ нужно открыть. Если утечка обнаружилась, то попробуйте немного дотянуть гайку. Если это не помогает, то перекройте газ, открутите все и проверяйте. Возможно, вы забыли поставить прокладку, а может в гайке на шланге имеется трещина – место, откуда появлялись пузыри осматривается в первую очередь.
	Если все в порядке, то переходим к тестированию работоспособности оборудования. Зажигаем все комфорки поочередно. Все работает? Прекрасно! Задвигаем плиту внутрь и проверяем ее положение при помощи пузырькового строительного уровня.
	Если плита стоит не по горизонту, то выровнять ее положение помогут регулировочные ножки – выкручиваем их до достижения нужных показаний и убеждаемся, что плита стоит уверенно, не шатаясь.

Совет! Мыльный раствор – вещь, конечно, полезная, но профессионалы используют для определения наличия утечек специальные приборы – газоанализаторы. Для разового монтажа его никто покупать не будет, поэтому будьте предельно внимательными.

Также мы рекомендуем вам после установки вызвать работника газовой службы, чтобы он проверил правильность монтажа, и внес все необходимые изменения в документы по эксплуатации газового прибора. Если этого не сделать, то при плановой проверке вы можете столкнуться со штрафными санкциями.

Видео — Установка и подключение газовой плиты

Видео — Подключение газовой плиты с контролем

Работа с газовым оборудованием — сложная процедура, требующая внимательного и ответственного подхода. Установка кухонной плиты, работающей на газу, в идеале должна проводиться специалистами обслуживающей компании.

Замена кухонного оборудования производится во время ремонта квартиры или при наличии неисправностей в агрегатах. Подключить газовую плиту дома самостоятельно можно, однако желательно это делать с помощью профильных специалистов, хотя не все знают, куда обращаться для получения соответствующей услуги.

Где искать газовщика

При продаже газового кухонного оборудования многие магазины предлагают дополнительно услугу профессионального подключения плиты к газоснабжению. Именно этот вариант используют многие покупатели. В противном случае можно обратиться к другим специалистам.

1. Узнать, кто занимается обслуживанием газовых аппаратов, если речь идет о многоквартирном доме, и заказать работу у специалистов соответствующей компании.
2. Обратиться в специализированную организацию, у которой есть разрешение на проведение работ с газом. Сотрудники подобных компаний обязаны предоставить документы о работе. Последние обычно подтверждают, что все действия с газовым оборудованием проведены в соответствии с государственными нормами и регламентом.

Лучше воспользоваться первым вариантом. Сотрудник обслуживающей компании в любом случае должен проверить правильность подключения плиты в вашей квартире. Дополнительно он внесет отметки в техпаспорт.

На легальность работ стоит обратить особое внимание. К незаконным приравниваются любые действия с газом, проведенные без заключения договора. Это касается частных мастеров или сотрудников официальных организаций, решивших подзаработать на стороне. Никто из них не сможет предоставить документы на работу. Следовательно, замена плиты и любые изменения будут считаться неправомерными.

Стоимость подключения

Государство старается контролировать расценки на услуги по подключению газа, чтобы они были доступны большинству слоев населения. В противном случае это повлечет рост числа нелегально подключенного оборудования. А это прямая угроза безопасности. Причем не только хозяев, пошедших на риск, но и их соседей.

Регламентированные тарифы на работы не устанавливаются. Можно только сказать, что стоимость работ по подключению газовой плиты колеблется в пределах от 1 до 3 тысяч рублей. На окончательную цену влияет ряд факторов. Среди них:

• регион, где живет заказчик;
• прайс компании, куда обращается владелец жилья;
• сложность подключения в конкретном доме или квартире.

Оплачиваются работы по факту проведения. У специалиста обязательно следует попросить чек, который также является документом об официально проведенных работах. Если установка проводилась сторонними специалистами, вызов сотрудника газовой службы для проверки правильности подключения также потребует денег.

Особенности подключения газовой плиты

В зависимости от того, для какого типа жилья требуется проведение установки, выделяют некоторые нюансы на первых этапах процедуры.

В квартире

После покупки жилья в многоквартирном доме собственнику потребуется оформить договор с обслуживающей компанией на поставку газа. Если все бумаги в порядке, владелец собирает пакет документов и получает разрешение на установку плиты. Список бумаг включает в себя следующее.

1. Договор купли-продажи или иной документ, фиксирующий право на владение жилпощадью.
2. Технический паспорт квартиры.
3. При наличии предыдущий договор на обслуживание газового оборудования, в данном случае кухонной плиты.
4. Если будет устанавливаться счетчик, потребуется паспорт изделия.
5. Паспорт на приобретенную новую плиту.

Собранные бумаги передаются в газовую службу для получения разрешения на эксплуатацию оборудования. Дополнительно сотрудники проводят инструктаж и предоставляют для заполнения документы по новому договору обслуживания.

В частном доме

В зависимости от решения домовладельца может быть реализован один из трех вариантов:

• подключение к общей магистрали, подающей природный газ;
• использование плиты, работающей от баллонов со сжиженным газом;
• отсутствие газа в доме.

Первый вариант предполагает заключение договора на обслуживание с обслуживающей компанией по тому же принципу, что и у собственников квартир. Во втором случае подключение оборудования проводится своими силами или при заказе услуг профильных специалистов.

Внимание! Собственнику необходимо учитывать, что при использовании газа под давлением очень многое будет зависеть от качества баллонов и надежности подключения. Многие предпочитают проводить подобные работы самостоятельно, что нередко сказывается на безопасности и надежности.

Если есть возможность, предпочтительнее присоединить газоснабжение частного дома к общей магистрали. За соблюдением нормативов будут следить сотрудники компании. Благодаря этому жильцы дома будут чувствовать себя спокойнее, чем при заказе услуг сторонних специалистов, которые не всегда могут дать достаточных гарантий при подключении.

Материалы

Большинство мастеров предоставляют материалы для проведения работ. Однако, если хозяева хотят самостоятельно подобрать необходимые расходники для подключения, они могут обратиться в специализированные магазины. Список необходимых деталей оговаривают с мастером заблаговременно.

Обычно в список расходных материалов входит следующее.

1. Шаровый кран. Предпочтительно латунный, изготовленный для использования в системах с подачей сжиженного и природного газа среднего и пониженного давления. Раньше при подключении плит применялись лепестковые краны. На текущий момент они не соответствуют установленным нормативам. После долгого срока эксплуатации деталь обязательно заменяют.


2. Шланг из гибкого материала.

   </p>

3. Прокладка. Преимущественно входит в комплектацию плиты при покупке и защищает оборудование от попадания мелкокалиберного мусора.
4. Герметизирующий материал. Специалисты используют либо уплотняющую ФУМ-ленту, либо нить Локтайл 55. Льняная нить, используемая ранее, уже не пользуется такой популярностью ввиду меньшей надежности и долговечности.

   </p>

5. Газовый и разводной ключи.
6. Отвертки.

Дополнительно для проверки герметичности подготавливают мыльный раствор. Достаточно средней насыщенности. Жидкость наносится кисточкой на места крепления для проверки герметичности системы.

Если источником газа для плиты станет баллон со сжиженным газом, обязательно устанавливается устройство, стабилизирующее давление. Это необходимо для продления срока службы оборудования. Плюс это одна из мер безопасности.

Ранее была распространена практика подключения газовой плиты посредством металлической трубы. Сейчас она практически не находит применения. Подобная процедура требует больше средств, времени и навыков со стороны мастера. Свою роль играют и недостатки указанного метода:

</ol>

• Невозможно. передвинуть плиту в другое место из-за жесткой системы крепления.
• Трубы с большей долей вероятности потребуется изготавливать на заказ, что будет гораздо дороже.

Шланги для газовых плит

Отдельное внимание уделяется выбору шланга. На рынке представлено 3 вида изделия, среди которых хозяин или мастер подбирают наиболее подходящий. По нормативам длина гибкой трубки не должна превышать 4 метров. Диаметры штуцеров бывают стандартными ½″ и ¼″ дюйма, либо менее распространенными ⅜″ дюйма. Подключение последних происходит через проводник. Оба конца шланга снабжаются накидными гайками. Реже — гайкой с одной стороны и резьбой с другой.

Таблица 1. Виды шлангов для газовых плит и их свойства.

Тип шланга	Материал	Диэлектрические свойства	Срок службы	Преимущества	Недостатки
Резиновый	Резина, матерчатый уплотнитель для повышения прочности	Резина является диэлектриком, установка прокладки для защиты от блуждающих токов не требуется	До 10 лет	Низкая стоимость, за счет чего распространены в бытовом применении	Уязвимы перед резкими температурными перепадами. Трескаются со временем. Легко повредить острыми предметами
Резиновый с металлической оплеткой	Вулканизированная резина или полимеры, металлическая оплетка	Требуется прокладка для устранения блуждающего тока	До 10 лет	Более прочные по сравнению в резиновыми шлангами, защищены от механических воздействий
Сильфонный	Нержавеющая сталь. Иногда дополняется полимерной оболочкой из ПВХ. Изделие имеет форму гофрированного шланга	Обязательна установка прокладки во избежание блуждающих токов	25 лет и более	Наибольшая устойчивость к механическим воздействиям. Устойчив к перепадам давления

Бесплатная замена

Коммунальные службы некоторых регионов дают возможность определенным категориям граждан заменить устаревшее и неисправное газовое оборудование, не заплатив за это ни копейки. Правила процедуры потребуется уточнить заранее в городской газовой службе.

</p>

Кому доступна льгота

Воспользоваться услугой бесплатной замены плиты могут лишь некоторые категории граждан. Льгота получается в следующих случаях:

• собственники квартиры получают субсидии от ЖКХ, являются ветеранами ВОВ, обладают званиями героев СССР, соцтруда, РФ, либо получили орден Славы;
• имеющееся газовое оборудование является собственностью государства вне зависимости от того, является ли квартира муниципальной или же находится в собственности жильца;
• в квартиру заселяются лица, получившие ее по праву очереди на жилье;
• в семье, которой требуется замена плиты, или у одиноко проживающего лица доходы составляют менее 1,15 от прожиточного минимума;
• одиноким пенсионерам или семьям пенсионеров, достигших пенсионного возраста, и не получающих дополнительной социальной помощи по оплате услуг ЖКХ и жилплощади.

На практике таких лиц очень мало, и провести замену по льготе можно только при наличии пакета документов, подтверждающих право на получение такой услуги.

Процедура бесплатного подключения

Для замены газовой плиты на безвозмездной основе потребуется предоставить акт технической проверки оборудования. Один экземпляр остается в газовой службе. Второй получает на руки заявитель, который передает документ в ЖСК или ДЭЗ. Обследование проводится сотрудниками организации, контролирующей эксплуатацию газовых приборов.

В бумаге указывают срок эксплуатации, имеющиеся дефекты и неисправности. На основании полученного заключения и составленного заявления о замене льготники могут получить бесплатно новую газовую плиту. Дополнительно хозяин жилья предоставляет удостоверение личности.

Пенсионерам также потребуются:

• пенсионное удостоверение;
• при необходимости справка по форме 9 о постановке на учет по месту жительства.

Граждане с уровнем дохода ниже 1,15 от прожиточного минимума, готовят к подаче:

• справки о доходах своих личных и других членов семьи за последние 3 месяца;
• при необходимости справку по форме 9 о постоянной регистрации по месту проживания.

Нормативы и правила безопасности

Требования, установленные по отношению к процессу подключения, должны выполняться вне зависимости от того, кто проводит работы. Специалист или сам собственник обязаны их учитывать. В этом случае риски будут минимальными.

Список нормативов включает следующие пункты.

</ul>

1. Шланг для подвода газа всегда располагается на видном месте. К нему сохраняется беспрепятственный доступ, ничто не перекрывает гибкую трубку. Деталь, подающую природный газ к плите, специалист может легко заменить при плановой проверке.
2. Гибкий шланг изготавливается в соответствии с принятыми нормами, величина сечения не должна отличаться от установленной.
3. Вместо краски для изменения внешнего вида резиновой или металлической газовой подводки используется только самоклеящаяся бумага. В противном случае материал, особенно резина без оплетки, быстро растрескается. Это нарушит герметичность всей системы.
4. Гибкий шланг подключается напрямую к плите и общедомовой системе подачи газа. Исключение составляет лишь ситуация, когда на оборудовании или газовом кране соединение изготовлено с индивидуальной резьбой.

   </p>

5. Установка агрегата проводится только с применением инструментов и материалов, рассчитанных специально под работу с природным или сжиженным газом.
6. Перед проведением работ специалист прекращает подачу газа, когда она идет от общего стояка, и обязательно ставит в известность всех жильцов квартиры об установке газового оборудования.
7. Если источник газа не перекрыт специальным краном, и работы не проводятся немедленно, конец подающей трубы затыкают винной пробкой или мокрой плотной тканью для прекращения подачи газа. Когда необходимо перекрыть газ на несколько дней, сотрудники газовой службы ставят специальную заглушку.

Подключаем газовую плиту самостоятельно

Проведение работ своими силами допустимо в крайних случаях при наличии соответствующих знаний у хозяина дома и строгом соблюдении правил безопасности с его стороны. Пошагово процесс можно описать следующим образом.

Шаг 1. Перекрыть имеющимся шаровым или лепестковым краном подачу газа к плите.

Шаг 2. Проверить подачу топлива к конфоркам. Если при попытке зажечь газ огонь не появляется, плиту можно отключать.

Шаг 3. Открутить шланг от плиты и крана, подающего газ.

Шаг 4. При необходимости заменить газовый кран на новый.

1. Открыть окна или форточки, либо использовать специальное вентилирующее оборудование.
2. Новый кран перекрыть, повернув рычаг, на наружную резьбу намотать герметизирующую нить или ленту.
3. С помощью разводного ключа открутить старую деталь от системы подачи газа. На трубе очистить резьбу и прикрутить к ней новый закрытый кран. Если труба опуска оснащена внешней резьбой, герметик наматывается на нее, а кран в дальнейшем присоединяется с помощью патрубка с внутренней резьбой.
4. Проверить места соединения на предмет утечки с помощью специального оборудования или «дедовским» методом. Крепкий мыльный раствор наносят на место стыка. Если появляются пузыри, работу необходимо переделать и снова проверить на герметичность. Особенно тщательно придется работать с ФУМ-лентой, поскольку она нередко рвется под воздействием резьбы.

Шаг 5. Поставить кухонную плиту в гарнитур или в отдельное место, где она будет располагаться в дальнейшем. Оставить расстояние до стены в соответствии с требованиями в техпаспорте техники. При необходимости выровнять ножки с помощью строительного уровня.

Шаг 6. Проверить наличие прокладок в комплекте гибкого шланга. При наличии внешней резьбы герметизировать ее нитью или ФУМ-лентой.

Шаг 7. В случае, когда резьба на плите не соответствует стандартам, прикрепить переходник, герметизировав места стыков.

При использовании сильфонового или резинового шланга с металлической оплеткой использовать установить муфты из диэлектрического материала для защиты от блуждающих токов. Последние появляются, если в плите используется электрический поджиг, либо варочная поверхность или духовой шкаф работают на электроэнергии.

Шаг 8. Накрутить шланг с помощью гаечного ключа. Важно проводить работу аккуратно. В противном случае газ будет поступать в помещение из системы подачи. Это происходит из-за слишком тугого крепления, повреждающего герметик, либо при слабой затяжке соединения.

Шланг ни в коем случае не должен перекручиваться или сильно перегибаться. Идеально, когда он не натянут и висит свободно.

Шаг 9. Провести итоговую проверку герметичности всего подключения.

Основные принципы правильного подключения должен знать любой собственник жилья. Даже если не устанавливать газовое оборудование самостоятельно, это позволит проконтролировать работу приглашенных специалистов. Безопасность зависит не только от профессионала. Подсоединять же кухонную плиту своими руками можно только при наличии достаточного опыта и навыков.

Видео — Установка и подключение газовой плиты

Правовые нормы

Существуют базовые правила установки бытовых газовых плит. Они регламентируются СНиП 42-101. Эти нормы следует учитывать ещё до выбора газовой плиты. Общие требования, о которых необходимо знать каждому собственнику квартиры:

• максимально допустимое количество горелок рассчитывается из объема помещения, где устанавливается плита (на 1 конфорку должно приходиться не менее 4 м³ объема комнаты);
• минимальные отступы от стен, мебели и иной техники регламентируются требованиями производителя (обязательно указываются в инструкции, её ни в коем случае нельзя выбрасывать);
• высота потолка в комнате, где производится установка газовой плиты, не должна быть меньше 2,2 м (от нижней грани пола, если он двухуровневый).

Базовая схема подключения газовой плиты в квартире

Соответственно, не всегда можно в очень маленькую кухню вместить газовую плиту на 4 конфорки – это может оказаться нарушением правил пользования газопроводом, за что предусмотрен штраф и требование прекратить использование запрещенного оборудования.

Кто может выполнять подключение?

В ЖК РФ нет четкого требования по тому, кто именно должен выполнять подключение газовой плиты в квартире. Единственный нюанс: перед первым пуском подключение должен осмотреть представитель региональной газовой службы. Он же проверяет соответствия по остальным техническим нормативам. Если хотя бы один из них нарушен, то эксплуатация плиты запрещается (на свое усмотрение представитель газовой службы может произвести пломбирование подведенного газопровода).

Но поручить подключение можно и таким сотрудникам. Но услуга платная, её стоимость определяет администрация региональной газовой службы или администрация (в зависимости от используемой формы управления).

Доверить подключение нового приобретенного оборудования можно представителям газовой службы. Это является самым лучшим и безопасным вариантом

К другим мероприятиям, где требуется личное присутствие уполномоченного сотрудника ГорГаза, относят:

• плановый и внеплановый ремонт газовых точек (плановый осмотр выполняется 1 раз в 6 месяцев или по требованию потребителя);
• переподключение газовой точки (например, если необходимо перенести плиту в другое место);
• замена деталей газораспределительной системы или газовой плиты;
• монтаж газового счетчика;
• замена гибкого шланга, с помощью которого подается газ непосредственно на горелки.

Если же ранее в квартире уже эксплуатировалась газовая плита и хозяева просто решили заменить её на новую (без изменения места, где она расположена), то подключение можно будет выполнить самостоятельно. Единственное правило: известить ГорГаз о смене используемого оборудования (данные о технических параметрах газовых точек обязательно должны быть в наличии у такой службы).

По вопросам подключения можно обращаться в ГорГаз. Телефон регионального представительства можно узнать из имеющейся абонентской книжки или договора на поставку природного газа — его выдают перед подключением квартиры

Нарушение всех вышеуказанных правил и требований – это достаточный повод для получения штрафа, а также отключение газопровода для определенной квартиры (в связи с нарушением правил эксплуатации).

Как выбрать место под установку газовой плиты в квартире?

В СНиП 42-101 указано, что для установки газовой плиты необходимо руководствоваться требованиями производителя оборудования. Вместе с этим располагать плиту нужно на максимально возможном расстоянии от горючих материалов. Если таковых нет, то стены и пол, где планируется установить плиту, покрывают негорючей отделкой (например, керамической плиткой). Пол должен быть ровным, без уклона. Максимально допустимое расстояние от точки подачи газа (где находится вводная труба) до плиты – 4 метра. Если необходимо сделать большее расстояние, то потребуется выполнить перенос газовой трубы – это находится в компетенции представителей газовой службы.

Саму плиту запрещено плотно пододвигать к стене. Минимальное расстояние между ними указывается в инструкции (как правило, от 65 миллиметров и более). Варочная поверхность также не должна находиться ниже уровня рядом располагаемой мебели, в частности, мойки. Если таковая имеется, то плиту располагают на бетонном пьедестале.

Тумбы кухонного гарнитура, включая и мойку, не должны располагаться выше варочной поверхности. А рекомендуемое расстояние до вытяжки (её нижней плоскости) не должно быть менее 70 сантиметров

Какой потребуется инструмент?

Для правильного подключения плиты потребуется следующий набор компонентов и инструментов:

1. Гибкий шланг необходимой длины (до 4 метров). Обязательно армированный, то есть, в металлической оплетке. Сейчас допускается подключение и с помощью универсальных резиновых шлангов без оплетки, но их длина не может быть менее 1 метра. А вот «водопроводные» шланги использовать категорически запрещено. Они не рассчитаны на работу с углеводородными соединениями газа под средним давлением, поэтому в буквальном смысле «прогорают» уже через 10 – 20 дней активной эксплуатации. Их использование – это прямое нарушение техники безопасности. Существуют ещё пластиковые сильфонные шланги, стоят они достаточно дорого.
2. Шаровой кран. Обязательно из латуни, покрытый слоем никеля и совместимый с использованием в бытовых газораспределительных системах низкого и среднего давлений. Все продаваемые шарнирные краны обязательно сертифицируются.
3. Разводной ключ (под размер гайки шарового крана и гибкого шланга).
4. Специальная резиновая прокладка для соединений газопровода. В 99% случаев она идет в комплекте непосредственно с плитой.
5. Уплотнительная лента. Допускается использование ФУМ или Локтайл 55, иных герметизирующих материалов подобного типа (но непосредственно герметиком замазывать соединение не следует).
6. Отвертки и розетка. Требуются в том случае, если приобретенная плита использует электричество (для подсветки духовки, для пьезо-поджига горелок, для работы электрической конфорки, для работы автоматики). Под розетку рекомендуется выводить отдельную линию с щитовой (но это не обязательное требование) с подключением через автомат. В случае возникновения утечки газа таким образом можно сразу же обесточить розетку (ещё лучше – всю кухню подключать отдельным контуром).

Цены на разводной ключ

Разводной ключ

Также для первичной проверки качества соединения потребуется сделать мыльный раствор и обычная малярная кисточка. Выполнять проверку с помощью подожженной спички, кусочка бумаги категорически запрещено – это взрывоопасно.

Хоть такой способ проверки герметичности соединения и выглядит примитивным, но им пользуются и сами представители ГорГаза. Мыльный раствор следует делать из хозяйственного мыла, а не из средства для мытья посуды (так как в нем нет компонентов, создающих плотную пленку на поверхности)

Сейчас в строительных магазинах ещё встречаются гибкие шланги с уже смонтированным в них шаровым краном. Их использование тоже допускается, главное – кран должен обладать сертификацией для использования в бытовых газораспределительных системах низкого и среднего давления.

Также до покупки гибкого шланга следует осмотреть выход штуцера газовой плиты. Они бывают двух вариаций:

• с внешней резьбой (под соединение муфтой);
• с внутренней резьбой (под соединение штуцером).

Армированный гибкий шланг — универсальный вариант для подключения газовой плиты к вводному газопроводу. Использовать водопроводные похожего вида не следует (они отмечаются красной или синей полоской)

Цены на шланг для газовых приборов

Шланг для газовых приборов

Чаще встречаются плиты с штуцером первой вариации, то есть, с внешней резьбой. Поверх него можно накрутить переходной угловой штуцер. Это рекомендуется делать в тех случаях, когда плита размещается максимально близко к стене и шланг из-за этого приходится сгибать практически под прямым углом.

Такие гибкие шланги тоже подойдут для подключения. Главное — наличие сертификации и допуска для использования в бытовых газопроводах. Все эти документы можно запрашивать у продавца

Кстати, допускается ещё подключение плиты с помощью металлической трубы. Но такое соединение получается жестким, подвинуть даже на несколько сантиметров плиту впоследствии не получится. Поэтому данный вариант и рассматривать не следует.

Таблица 1. Плюсы и минусы разных вариаций подключения к газопроводу

Тип подключения	Плюсы	Минусы
Металлической трубой	Один из самых надежных вариантов подключения	Плиту не удастся переместить даже на 1 – 2 сантиметра в сторону после этого
Резиновый гибкий шланг	Шланг стоит дешево, подключить его можно самостоятельно	Не выдерживает прямое воздействие открытого огня, поэтому при эксплуатации его располагают на максимально возможном расстоянии от варочной поверхности
Армированный гибкий шланг	Один из самых популярных вариантов, характеристики как у резинового, но при этом выдерживает и кратковременное воздействие открытого огня	Со временем на оплетке появляются окислы (из-за скопления грязи, масла, влаги), отмыть их не получится, приходится менять шланг
Сильфонный шланг	Является гофрированным, легко можно растянуть, сжать обратно, выдерживает критически высокое давление, не прогорает от открытого огня	Стоит дорого, длиною больше 2 метров приобрести сложно

Сильфонный гофрированный шланг. Растягивая можно увеличить его начальную длину более чем в 1,5 раза. Материал устойчив и к критическим механическим нагрузкам, и к воздействию открытого огня. Средний период эксплуатации такого шланга составляет 15 лет

Порядок подключения

Перед подключением новой плиты потребуется демонстрировать старый шаровой кран и соединительный шланг. Нередко при этом можно столкнуться с проблемой образования окиси, из-за которой и сам кран перестает работать (его невозможно закрыть или открыть), сама накидная муфта тоже не проворачивается. В таких случаях самостоятельно предпринимать ничего не следует и лучше доверить эту работу сотрудникам ГорГаза (хоть это и является платной услугой).

Без таких уплотнителей сделать соединение герметичным практически невозможно, так как металлические компоненты сжать между собой до полной изоляции невозможно. Такие прокладки чаще всего поставляются в комплекте с газовой плитой

А вот накручивать новый шаровой кран на неработающий старый – не лучший вариант. Если последний начнет пропускать газ, то перекрыть стояк не получится. А это тоже может стать потенциальной причиной возгорания.

После удаления старого шланга и крана производится установки розетки. Монтировать её необходимо на расстоянии от 60 см или более. Обязательно необходимо использовать защищенную розетку по стандарту IP X5 (защищена от попадания брызг воды).

К использованию в бытовых газопроводах допускаются только латунные шаровые краны с никелированием. Они устойчивы к образованию окислов, коррозии. Смазывать их не нужно (производитель закладывает в сам механизм то количество смазки, которое требуется на весь период эксплуатации)

Общий порядок подключения же следующий:

1. Перекрыть подачу газа по стояку. Как правило, для этого монтируется отдельный вводной кран на газопроводе.
2. Демонтировать старый кран и гибкий шланг.
3. Очистить соединение от следов окислов. Для этого можно использовать обычную щетку по металлу.
4. На резьбу вводной трубы накрутить ФУМ-ленту или другой материал, что будет использоваться для уплотнения соединения и обеспечения его герметизации.
5. Закрутить шаровой кран на вводную трубу.
6. На резьбу шарового крана также намотать ФУМ-ленту. Вот таким образом правильно наматывается ФУМ-лента
7. Закрутить муфту гибкого шланга к выходу крана. Предварительно в муфту укладывается резиновый уплотнитель (что шел в комплекте).
8. Закрутить муфту к штуцеру газовой плиты. В неё также вкладывается ещё один уплотнитель.
9. При помощи строительного уровня выровнять плиту. Просто положить его на варочную поверхность и добиться положения, когда капсула воздуха окажется точно по середине. При необходимости – отрегулировать положение оборудования с помощью ножек (все они на резьбовом соединении, что позволяет менять их высоту, проворачивать можно рукой).
10. Обработать мыльным раствором все соединения.
11. Подать газ и проверить наличие протечек. Даже если их нет, то далее газ повторно перекрывают.
12. Пригласить представителя газовой службы для проведение первого тестового пуска оборудования. После осмотра места установки газовой точки он обязан составить акт (о подключении нового оборудования).

Следует помнить, что все подключение газопровода, начиная от крана и заканчивая штуцером в самой плите, должны находиться «на виду», чтобы к ним в любой момент можно было получить доступ для перекрытия газа. Соответственно, закрывать и вводной газопровод, и шланг за декоративной отделкой (например, гипсокартонной плитой) запрещено. Об этом обязательно упомянет представитель газовой службы.

Использовать для уплотнения соединения «паклю» — не лучший вариант

Дополнительные советы

Специалисты, занимающиеся подключением бытовых газовых плит, рекомендуют дополнительно придерживаться следующих советов:

1. Использовать оптимально подходящий по длине шланг для подключения. Если его длины будет более необходимой на 1 – 1,5 метра, то придется его прокладывать с изгибами, на которых со временем обязательно образуются трещины. Оптимальный вариант – это если остается не более 30 см «запаса».
2. Не красить шланг. Если необходимо изменить его цвет, то сверху просто накручивают термостойкую изоленту. Обычная же масляная краска разъедает каучуковую основу, из-за чего рукав довольно быстро испортится.
3. Выполнять подключение следует в комнате с закрытыми окнами. В случае возникновения даже минимальной утечки слесарь сразу же учует специфический запах газа. Пропустить утечку в проветриваемом помещении гораздо проще.
4. При отсутствии вводного газового крана рекомендуется оповестить об этом газовую службу и потребовать его установить.
5. Следует «под рукой» иметь запорную арматуру для газопровода. Особенно актуально её использование в тех домах, где отдельно запорного крана для каждого потребителя не выводится. Кстати, для трубы диаметром ½ дюйма можно использовать для закупорки обычную винную пробку. Даже если она застрянет, то её не составит проблем извлечь с помощью штопора.

Газовая арматура

Что такое индукционная плита – это распространенный вопрос среди пользователей, которые столкнулись с необходимостью выбора кухонной печи. Такие варочные панели появились в нашей стране сравнительно недавно, поэтому не все люди понимают принцип функционирования подобных плит. Для того, чтобы ответить на этот вопрос, в специальной статье рассмотрим особенности варочных индукционных панелей, преимущества, недостатки и способ использования.

Цены на модельную линию газовых плит

Газовая плита

Итого, подключение газовой плиты хоть и не сложная задача, но требует четкого соблюдение установленных правил и нормативов. Если есть сомнения в правильности проводимых манипуляций, то работы лучше прекратить и доверить их сертифицированным сотрудникам газовой службы.

Видео — Установка и подключение газовой плиты

Видео — Обзор и сравнение шлангов ПВХ

Используемые источники:

• https://gradusplus.com/kotly/gazovye/pravila-ustanovki-gazovogo-kotla-v-kvartire-mnogokvartirnogo-doma/
• https://stroyday.ru/remont-kvartiry/ustanovka-gazovoj-plity-v-kvartire.html
• https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/kuda-obrashhatsya-chtoby-podklyuchit-gazovuyu-plitu-v-dome-ili-kvartire.html
• https://remont-book.com/ustanovka-gazovoj-plity-v-kvartire/
