Природный газ является наиболее удобным и доступным по цене видом топлива для работы отопительных котлов в домах частной застройки. Трубопроводная система подачи газообразного топлива на горелку, простой розжиг, контроль параметров и остановка делают эксплуатацию газовых отопительных установок простой и не требующей специального обучения. Возможность немедленного прекращения горения при аварийных ситуациях обеспечивает повышенный уровень безопасности во время работы установленного оборудования.
В то же время, существуют специальные требования к установке газового котла в частном доме. Их выполнение является обязательным для всех видов оборудования, с целью обеспечения минимальной степени риска при сжигании взрывоопасного топлива в жилых зданиях и отдельных сооружениях.

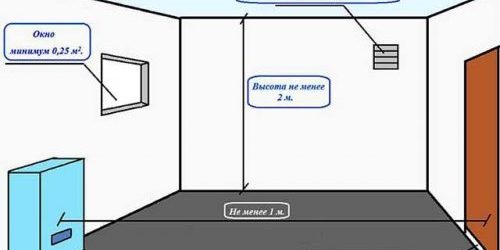

Требования к помещениям и воздухообмену
Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:
- общая площадь 4 м2 или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
- высота потолка не менее 2,5 метра;
- уровень пола в топочной не ниже нулевой отметки здания;
- ширина входной двери от 800 мм, при этом створка должна открываться наружу;
- обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
- норма освещения установлена 0,03 л/м2;
- минимальная площадь сечения воздушного канала приточной естественной вентиляции – 8 см2 на каждый кВт мощности отопительного агрегата.
При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.
Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.
Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:
- для отопительных агрегатов до 30 кВт – на менее 7,5 м3;
- 60 кВт – 13,5 м3;
- более 60 кВт – 15 м3.
Монтаж газового котла в частном доме общей тепловой производительностью более 200 кВт запрещается. При этом мощность одного агрегата не должна превышать 100 кВт.
Отвод дымовых газов
Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:
- поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
- допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
- каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
- материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
- конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
- высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.
Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.
Подготовительные мероприятия
Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по расстановке вспомогательного оборудования, технических характеристик и внутреннего устройства котлоагрегата.
Для разрешения на подключение отопительного котла к газопроводу и подачу газообразного подачу в жилой дом, владелец здания должен подать соответствующее заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца.
Читайте также: Какой краской красить батареи отопления?
После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения существующих замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь ответственность хозяина дома, уровень которой определяется последствиями содеянного.
Проект индивидуальной топочной разрабатывается с учетом всех выставленных в условиях технических требований и правил. Производится расчет тепловых потерь здания и определяется мощность котла с учетом расхода горячей воды на хозяйственные нужды.
Готовый проект должен быть согласован в специальной службе надзора газоснабжающей организации. Для этого в месте с ним в контролирующий орган направляется:
- технический паспорт котла;
- инструкция изготовителя по монтажу и эксплуатации отопительного агрегата;
- копия сертификата на его соответствие действующим нормативным документам.
Следующий этап работ заключается в комплектации оборудования и необходимых материалов. Здесь следует обратить внимание на соответствие соединительных фитингов по размерам и шагу резьбы ответным соединениям котла, насосов, баков и другого оборудования предусмотренного проектными решениями.
Необходимо понимать, что оборудование топочной является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.
Монтаж котлов в домах индивидуальной застройки
Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.
Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.
Монтаж напольных котлов в отдельной топочной
При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:
- расширительного бака;
- нагревателя горячей воды для бытовых нужд;
- емкостного или скоростного разделителя;
- распределительной гребенки;
- не менее двух циркуляционных насосов.
Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.
Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.
Трубопроводная обвязка котла
Установить баки и котел на основания и, при наличии крепежных отверстий, зафиксировать положение с помощью анкерных болтов. Теперь можно приступать к работам по устройству дымохода и монтажу трубопроводов.
Один их циркуляционных насосов устанавливается на линии обратки между котлом и разделителем. Второй — на линии подачи после смешивания потоков теплоносителя в разделительной колонне. На линии выхода нагретой воды из котла должен быть установлен предохранительный сбросной клапан, который обеспечит защиту установленного оборудования при повышении давления.
Трубопроводы аварийного сброса нельзя подключать к бытовой пластиковой канализации, которая может быть повреждена при сливе кипящей воды. В качестве материала необходимо использовать металл. На подключении к водопроводу устанавливается регулятор подпитки отопительной системы, который в простом варианте представляет собой пропускной клапан регулирующий давление после себя.
Длина горизонтального участка дымохода на выходе не должна быть более двух диаметров заводского патрубка. После этого дымовая труба должна быть переведена в вертикальное или наклонное положение под углом не менее 30°. Если в паспортных данных агрегата температура уходящих дымовых газов превышает 85°, металлические дымоходы должны быть закрыты тепловой изоляцией.
Подключение газового котла в частном доме к газопроводу, продувку топливной линии и пробный пуск газа выполняют работники газоснабжающей организации. Эти работы допускается производить силами монтажной организации, но только в присутствии представителя контролирующей конторы.
Читайте также: Виды и правила выбора двухконтурных газовых котлов отопления
Монтаж навесных настенных котлов
В отличие от напольных конструкций, навесные модели не требуют такой сложной трубопроводной обвязки и установки вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева бытовой горячей воды и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-топочную.
Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме до 300 м2. При этом если учитывать расход горячей воды в двухконтурных аппаратах, то отапливаемую площадь необходимо уменьшить на 25-40%. Зато для небольших зданий настенные газовые котлы являются наиболее оптимальным решением вопроса организации стабильной работы отопления.
Место установки котла
В массовой продаже представлены два типа навесных газовых котлов, которые различаются по способу организации подачи воздуха на горение и удаления дымовых газов. Их называют котлами с атмосферной и закрытой топкой. Во втором случае в конструкции агрегата предусмотрено наличие осевого вентилятора-дымососа и двойной коаксиальной дымовой трубы. Трубопроводная обвязка обоих типов конструктивно не отличается.
Место для установки котла выбирают в зависимости от его конструкции. Модели с атмосферной топкой нужно монтировать как можно ближе к вертикальному дымовому каналу, проходящему внутри стены. Агрегаты с закрытой топкой можно установить только на наружной стене или на перегородке примыкающей к ней для того, чтобы была возможность вывода коаксиальной трубы на улицу.
Краткая инструкция по монтажу
В каждую упаковку производители вкладывают монтажный или разметочный лист, на котором начерчены контуры котла, разметка всех подключений и точки установки крепежных деталей. Его наличие значительно упрощает выполнение работы. Порядок действий по установке следующий:
- закрепите на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
- на поверхность листа нужно наклеить монтажный лист;
- в крепежных отметках просверлить отверстия и установить анкерные навесные крюки, на которые будет повешен отопительный агрегат;
- повесить котел на стену;
- проверить зазор между котлом и стеной, при необходимости снять аппарат и закрутить или выкрутить крепления;
- ориентируясь на нанесенную разметку монтажного листа выполнить подключение газового котла к системе отопления и горячего водоснабжения;
- установить газоход на выходной патрубок и подвести его к дымовому каналу или вывести на улицу;
- подключить котел к электросети через стабилизатор напряжения или устройство бесперебойного питания;
- пригласить работников газовой службы и в их присутствии соединить агрегат с газопроводом.
Нормальная работа отопительных навесных устройств может быть обеспечена только при условии стабильного электроснабжения. Даже кратковременные сбои приведут к остановке работы котла и возможному повреждению электронного блока управления. Поэтому наличие защиты является обязательным.
Правила эксплуатации и обслуживание газового котла
Работа отопительного оборудования должна осуществляться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов. В число основных мероприятий во время эксплуатации котла должны обязательно входить:
- ежегодная чистка всех установленных фильтров;
- контроль технической исправности блока управления;
- осмотр теплообменника на наличие сажи;
- проверка герметичности стыков и соединений газопровода путем обмыливания;
- чистка горелки от нагара и пыли.
Все вышедшие из строя детали следует заменять новыми, а не пытаться их восстанавливать. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.
Видео по теме
Газовое оборудование должно устанавливаться только квалифицированными специалистами, так как они имеют опыт в данной сфере и ознакомлены с актуальными стандартами и законодательными нюансами. К тому же, мало установить сам бойлер, нужно корректно подключить его к системе водоснабжения и газовым трубам. Если нет возможности вызвать мастера или хочется попробовать самостоятельно монтировать котёл – статья для вас.
Можно ли установить газовый котел самостоятельно?
Да, но строго рекомендуется обратиться к профессионалам за помощью, так как оформлять и регистрировать котёл будут сотрудники газовой службы, которые проведут проверку по факту соответствия правилам СНиП. Если правила установки будут нарушены – котёл пометят как произвольно подключённый и откажут в регистрации. Если же установщик уверен в своих силах и прочёл актуальные СНиПы, то почему бы и не попробовать сэкономить?
Выбор и оборудование помещения под монтаж
Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности. ВАЖНО! СНиПы регулярно обновляются, а действующие законы вносят в них поправки. Нужно проверять законодательно-правовую базу непосредственно пред установкой.Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный. Общие требования:
- Комната должна быть хорошо проветриваемая;
- В комнате должны быть оконные проёмы;
- Площадь тем больше, чем больше мощность котла.
С чего начать установку?
- Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
- Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
- Просмотреть инструкцию к установке.
ВАЖНО! В одиночку можно установить только малогабаритный или напольный котёл (и то не всегда). В большинстве случаев потребуется помощь одного или двух человек.
Требования к помещению
- Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
- Дверной проём – не менее 80 сантиметров в ширину.
- Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
- На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
- Газовые трубы должны быть металлическими, другой материал не допускается.
- Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
- В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
- Котёл должен быть оснащён датчиком расхода топлива.
- В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
- Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.
Как правильно установить оборудование
Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них. Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими. А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.
- Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
- Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
- Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.
Документация
Необходимые документы:
- Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
- Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
- Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
- Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.
После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки. Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой. ВНИМАНИЕ! В случае, когда установку выполняют специалисты, а протокол подписывает заказчик, он имеет юридическую силу, а если установку выполняет сам заказчик – протокол является обычным описанием действий.
Технология установки газового оборудования
Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.
Установка настенного котла
- Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
- Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
- Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
- Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
- Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
- Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
- Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
- Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.
ВАЖНО! Первый запуск проводится в присутствии газовщика.
Монтаж напольного котла
- Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
- Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
- Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
- Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
- Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
- Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.
Вопрос дымохода
Как было сказано выше, дымоход должен выводиться наружу через стену или подключаться к общему. Если не оборудовать его колпаком, туда будет попадать воздух, вода, мусор, посторонние предметы, которые неизбежно приведут к засорению всех аппаратов, подключенных к нему. Даже при полной исправности котлов, подключённых к системе, забитый или загрязнённый дымоход повлияет на качество обогрева. Какие еще бывают причины неработоспособности котла — читайте здесь.
Заземление газовых котлов
Как сделать заземление:
- Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
- Необходимо соединить проводники.
- При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
- Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.
Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.
Пошаговое руководство в видео
Заключение
При монтаже и установке котлов нужно помнить, что это элемент повышенной потенциальной опасности, который может привести к аварии или травме. Выполнять установку нужно предельно внимательно, следуя инструкции, а лучше, под присмотром специалиста. Надеемся, что наша статья поможет вам избежать частых ошибок и сэкономить своё время.
Централизованное отопление по графику, к сожалению, доступно не во всех домах. Домовладельцы в частном секторе вынуждены самостоятельно заботиться о том, чтобы зимой в их жилище было тепло, а горячая вода из крана текла вне зависимости от сезона. Многие решают проблему посредством установки газового котла. Однако эта процедура в частном доме не так проста и связана с рядом требований и правил. О них расскажем в материале.
Газовое оборудование и его виды
Газовый котёл – это уменьшенных размеров котельная, оборудование, которое вырабатывает тепловую энергию за счёт потребления природного газа. Используется для обогрева помещений, нагрева водопроводной воды для хозяйственных и бытовых нужд.
Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы
Двухконтурный настенный газовый котёл
Основные типы котлов собраны в таблице:
Основные типы котлов | |
---|---|
По типу размещения |
|
Крепятся к стальным рамам и вертикальным поверхностям, преимущественно, к стенам | |
Напольные | Размещают на платформе или полу |
Парапетные (не имеют дымохода) | Монтируют на внешнюю стену дома |
По функциональным возможностям |
|
Одноконтурные | Рассчитаны только на отопление |
Двухконтурные | Могут обеспечивать и отопление, и нагрев |
По использованию теплоты сгорания |
|
Конвекционные | Работают на низшей теплоте |
Конденсационные | Ориентированы на использование высшей теплоты |
По типу розжига |
|
Электронные | Автоматический запуск |
С пьезорозжигом | Включаются кнопкой, в ручном режиме |
По характеру тяги |
|
С естественной тягой | Забор воздуха происходит из этого же помещения |
С принудительной тягой | Воздух с помощью встроенного вентилятора забирается из атмосферы |
При выборе газового оборудования ключевое требование – тепловая мощность. Она рассчитывается индивидуально для каждого домовладения.
Для умеренных широт делается это по формуле: площадь дома умножить на 100 Вт плюс 20% от полученной цифры для запаса. Если высота потолочного свода превышает 3 м, то мощность считается как кубатура, умноженная на среднее значение в 40 Вт.
В регионах с преимущественно низким температурным режимом площадь здания умножают на 120, а в жарких регионах – на 80. Повышающий коэффициент запаса при этом остаётся неизменным.
При использовании двухконтурного котла или тандема «котёл-бойлер» в запас добавляют 50%. Если в схеме подключена ещё и буферная ёмкость, то этот показатель удваивают (до 100%).
Лучшие варианты соответствия типа котла выбранному помещению собраны в таблице:
Тип прибора | Оптимально подходящее помещение |
---|---|
Кухня, где расположена газовая плита | |
Напольный | Отдельное помещение – топочная |
Настенный или парапетный | Кухня |
Маломощный (до 60 кВт) | Кухня или помещение площадью минимум 27 м2 |
Высокомощный (до 150 кВт) | Только отгороженное помещение с низким уровнем пожароопасности и качественной системой вентиляции |
Нормативная документация
Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото & Видео) +Отзывы
Газовое оборудование
Прежде чем принимать окончательное решение об установке довольно дорогостоящего оборудования, нужно внимательно изучить официальные документы. Это нормативы, которые регламентируют порядок использования газовых котлов населением.
Они имеют общее название «Строительные нормы и правила» (СНиП), содержат общие правила и конкретные чёткие требования для желающих обустроить домовые котельные.
Главные профильные СНиПы, где можно найти всю интересующую информацию, собраны в таблице:
Номер СНиПа | Название | Регламентируют |
---|---|---|
Дома жилые одноквартирные | Требования к характеристикам эксплуатации и безопасности | |
41-01-2003 | Отопление, вентиляция и кондиционирование | Установку и использование отопительных систем |
21-01-97* | Пожарная безопасность зданий и сооружений | Правила противопожарной защиты помещений |
42-01-2002 | Газораспределительные системы | Проектирование сетей газораспределения |
Алгоритм действий
Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы
Установленный котёл
Для того чтобы установить газовое оборудование в частном домовладении, нужно последовательно выполнить следующие шаги:
- Заключить договор на поставку газа
Обычно разработку проекта и монтаж оборудование осуществляют сотрудники компании-поставщика природного газа. Как правило, это государственная структура. Однако не запрещается обратиться в частные организации. Отличие только в сроках и стоимости работ.
Необходимо обязательно выполнить по порядку каждый пункт, чтобы отопление в доме появилось. Правильно выполненные действия – залог быстрого согласования документов и пуска оборудования.
Требования к помещению
Согласно строительным нормам, газовую мини-котельную разрешено устанавливать в следующих типах помещений:
- в кухне жилой квартиры или дома, если оборудование имеет мощность менее 60 кВт
- в отдельно стоящих либо совмещённых с жилым зданием котельных
- в специально оборудованных комнатах – топочных при условии соблюдения требований
Утепление балкона изнутри: описание материалов, полная пошаговая инструкция как все сделать своими руками (40+ Фото Видео) +Отзывы
Газовое оборудование
Разместить газовое оборудование будет разрешено в комнате, если она соответствует таким требованиям:
- Площадь – минимум 15 м3, высота от пола до потолка – 2,5 м и выше
- Наличие контура заземления и трубопровода холодного водоснабжения
Какой пол на кухне лучше: обзор современных видов. Кафель, наливной пол, ламинат, паркет и другие материалы (100+ Фото & Видео) +Отзывы
Схема котельной в частном доме
Необязательным, но желательным условием является монтаж в комнате газоанализатора и системы аварийного отключения в случае возможной утечки топлива. Для вентиляции можно сделать притоковый воздуховод, снабжённый решёткой, в двери помещения либо на смежной с другой комнатой стене.
Рассчитывая параметры важно учитывать величину приточного канала. Она равна объёму вытяжки с учётом указанного в техническом паспорте котла количества воздушной смеси на горение.
В частных домах под указанные требования подходит именно кухня, которая, как правило, заранее спроектирована по такому же типу, что и котельные.
Где установка запрещена
Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы
Отопительный газовый прибор
По строительным нормам и правилам газовые приборы в частном доме, в том числе и котлы, запрещается устанавливать:
- в санузлах и ванных комнатах
- в коридорах
- в помещениях без окон, с узким дверным проёмом
- в общежитиях
- на лоджии или балконе
- в невентилируемых подвалах
- в помещениях, стены которых выполнены из легко воспламеняющихся материалов
В случае использования в качестве топлива сжиженного углеводородного газа, запрещено устанавливать котёл в помещениях цокольного этажа.
Много споров и обсуждений строится вокруг возможности установки газоснабжающего оборудования в туалете частного дома. Это полностью исключено в случае монтажа котла с открытой системой сгорания.
Действующим в Российской Федерации СНиПом 31-02-2001 запрещено размещение газовых приборов любого типа в санузлах. Однако на региональном уровне могут быть приняты свои требования и нормы, которые могут быть мягче и лояльнее в этом вопросе.
Так, в некоторых субъектах РФ, если камера сгорания прибора закрыта, не сообщается с воздухом внутри помещения, то такой монтаж возможен. При этом забор кислорода для горения извне должен осуществляться только через герметичные трубы. Узнать о местных правилах можно, обратившись в муниципальную газовую службу или городскую лицензированную проектную организацию.
Технические условия
Козырек над крыльцом: какие бывают виды, устройство, чертежи, пошаговая инструкция изготовления своими руками (80 Фото & Видео) +Отзывы
Технические условия на установку и монтаж газового прибора
Выбрав помещение и имея купленный прибор, домовладелец обращается в компанию, которая поставляет топливо, с заявлением. В заполненном от руки документе кроме личных данных заявитель указывает тип и марку газоснабжающего оборудования.
К заявлению физическое лицо прилагает необходимую документацию:
- копию свидетельства о праве собственности на земельный участок, на котором расположено домовладение
- ситуационный план территориального размещения участка земли в привязке к координатам и границам всего населённого пункта
- если максимальная планируемая величина объёма расхода газа в час превышает 5 м3, то нужно приложить соответствующий расчёт с точными цифрами
- доверенность на представление интересов владельца земли (если заявление подаёт законный представитель)
Обычно на оформление необходимой документации уходит 5–10 рабочих дней. Если по завершении этого срока в компании собственнику выдали технические условия на руки, то можно приступать к проектированию.
Разработка и согласование проекта
Навес, пристроенный к дому: какие бывают виды, выбор материалов и советы по монтажу (95 Фото & Видео) +Отзывы
Актуальная схема здания
Следующим шагом становится заказ и изготовление проектной документации на монтаж газоснабжающего прибора в частном домовладении. Проект включает в себя схемы:
- фактического расположения котла в доме
- прокладки газовых коммуникаций по земельному участку с обязательным указанием точки входа в здание
- подключения к муниципальным газовым коммуникациям
Готовый документ сдают на согласование в соответствующий отдел государственной организации, наделённой полномочиями по контролю в сфере топлива и энергетики (чаще всего это Горгаз). Процедура занимает от 10 дней до 2–3 месяцев, в зависимости от того, насколько сложный проект.
В обязательный пакет документов, которые требуют сотрудники Горгаза, входят:
- Экспертное заключение о соответствии оборудования правилам и нормам
При покупке газоснабжающего прибора следует проверить наличие всех указанных бумаг. Если их по каким-то причинам нет, нужно запросить копии у представителей завода-изготовителя котла.
У хозяина могут также потребовать планировку здания в актуализированном состоянии. Если её нет, то техник за дополнительную плату выедет на место и составит фактическую схему-чертёж. При этом газовщики учитывают и пожелания хозяев по предполагаемому месту монтажа котла.
Строительство гаража своими руками: подробно о каждом из этапов. Описание, пошаговая инструкция, чертежи кровли, смотровой ямы, внутреннее обустройство (75 Фото & Видео) +Отзывы
Схема котельной в частном доме
По результатам рассмотрения документов, может быть вынесен один из двух вердиктов:
- Проект согласован – он визируется в 3 экземплярах и заверяется печатью организации
- Проектная документация отклонена – заявителю возвращают все бумаги, приложив перечень ошибок, которые нужно исправить, чтобы получить положительное заключение
В случае благоприятного исхода рассмотрения документов на этом этапе можно заказывать прокладку внутренних и внешних коммуникаций.
Установка котла без разрешения будет опасной и незаконной. В случае обнаружения такой самовольной установки владелец дома будет привлечён к ответственности и заплатит внушительный денежный штраф.
Требования при монтаже прибора
Септик для дома — канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео) +Отзывы
Смонтированное газовое оборудование
Выполнить монтажные работы по размещению прибора на подготовленный участок пола или стены, его подключение к вентиляции и вывод дымохода домовладелец может выполнить самостоятельно. Однако безопаснее всего доверить выполнение этих работ профессионалам из специализированных организаций.
Непосредственное крепление и монтаж напольного оборудования осуществляется с учётом таких правил:
- минимальный отступ до противоположной стены – 1,25 м
- свободное пространство с обеих сторон для технического обслуживания – по 0,7 м
- просвет до стены – 5 см от задней стенки прибора
При установке на деревянный пол под прибор подкладывается несгораемый материал: кровельная сталь либо базальтовый картон. С 3 сторон подкладка выступает за габариты прибора на 10 см, спереди – на 70 см длиннее. Стены тоже обшивают плитами минерита, асбестовыми листами или листами оцинкованной стали толщиной более 1 мм.
Наливной пол: устройство, рекомендации и пошаговая инструкция как сделать своими руками (50 Фото & Видео) +Отзывы
Навесной газовый котёл
Если котёл навесной, то минимальные отступы должны иметь следующие значения:
- до потолка или нависающей конструкции – 45 см
- до пола – 30 см
- по бокам – 20 см
- до противоположной стены или другой преграды – 1 м
Навесной прибор в помещении из дерева тоже изолируется от стен несгораемым материалом на 100 мм выступающим за габариты. Длина стальной или асбестовой прокладки должна быть снизу больше длины котла на 700 мм. Толщина изоляционного материала в идеале составляет 3 см и больше.
Самые простые условия выдвигаются при установке парапетного прибора. Ключевое требование заключается в том, чтобы в помещении были оконный и дверной проёмы больше 80 см. Этот котёл считается ещё и самым безопасным, потому что система вентиляции и дымоотвода заключена в одной трубе.
Требования при подключении к дымоходу
Фундамент: описание устройства, виды, полная пошаговая инструкция закладки своими руками (Фото & Видео) +Отзывы
Подключенный прибор
Приборы с открытой камерой сгорания подключают к вентиляционной системе с естественной тягой. Высота дымохода не должна превышать 5 м, если считать от горелки.
Запрещается, чтобы:
- Швы не были обработаны термоустойчивым герметиком в местах соединения дымоходов
При обвязке котла рекомендуется соблюдать такие правила:
- на входных отверстиях труб установить сетчатые фильтры
- котёл, вмонтированный к стене, подключать посредством отсекающих кранов с накидными гайками
- для напольного прибора дополнительно ставить циркулярный насос, группу безопасности и обязательно расширительный бак
- в случае совместной работы с другими отопительными приборами требуется установка обратных клапанов
- обратку или трубопровод обратного теплоносителя подключают к подпитке из сети водоснабжения
- под мощные приборы с турбиной и вентилятором устанавливают защищённую от затопления розетку на 220 вольт и провод заземления для неё
Запуск
Монтаж котла
Перед первым запуском газовщики проверяют всю систему на герметичность, визуально нормальное состояние прибора и правильность подключения коммуникаций. Затем систему отопления заполняют водой. Специальный узел подпитки системы уже встроен в современные газовые приборы, так что дополнительных усилий процедура не потребует.
Останавливают наполнение при показателях 2 атмосферы на манометре. Затем выпускают скопившийся воздух из основных узлов, циркуляционного насоса и радиаторов. Как только воздух из системы перестал выходить, пошла вода, то оборудование готово к запуску на полной мощности.
Стоимость
Газовый настенный котёл
Цена подключения частного дома к газоснабжению и установки котла зависит от прайса на услуги конкретных компаний в населённых пунктах. В качестве примера разберём стоимость всех работ, связанных с оборудованием котла в частном доме в Ярославле.
Характер работ | Цена, руб. |
---|---|
5 000 | |
Подключение котла к газу | 2 000 |
Пуск газового оборудования | 2 500 |
Монтаж газопровода внутри и под землёй | от 1 500 за 1 м |
Монтаж системы газоснабжения под ключ | от 10 000 |
В Москве установка настенного газового котла отопления стоит 12 тыс. руб., напольного – 16 тыс. руб. При этом цены на сами приборы в зависимости от комплектации, типа розжига и размещения, количеству контуров, варьируются от 10 до 100 тысяч рублей.
Внимательно изучив СНиПы, обратившись в местные газовые службы и взвешенно подойдя к вопросу выбора прибора, подключить газовый котёл в частном доме довольно просто. Самое сложное в этом процессе – ожидание согласования документов, которое порой отбивает желание осуществлять любые технические преобразования.
Современный газовый котёл – оптимальное решение для отопления и подогрева воды в частном домовладении. В отличие от централизованного отопления, собственники могут сами регулировать температуру, время работы прибора, неплохо сэкономив на услугах ЖКХ.
О том, какие требования и правила предъявляются в вопросе получения разрешения, монтажа и запуска системы газового отопления, подробно рассказывается в видеосюжете:
Нюансы и важные советы по установке газового котла даны в видеоролике:
8.5Total ScoreУстановка газового котла
Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.
Актуальность информации9.5Доступность применения7Раскрытие темы8.5Достоверность информации9
Газовое отопительное оборудование относится к категории приборов повышенной опасности, поэтому его монтаж четко регламентируется и контролируется соответствующими нормами и органами. Чтобы установить газовый котел в частном доме, необходимо соблюсти требования к помещению, месту расположения котла в нем, требования к вентиляции и дымоходу.
Сам монтаж котла можно осуществить самостоятельно, однако произвести прием и ввод в эксплуатацию (подключения к газовой магистрали и пуско-наладку) имеет право лишь местная газовая служба. Перед этим необходимо получить разрешение, составить проект, заключить договор на обслуживание котлоагрегата.
Нормативные документы и органы надзора
Все правила и требования к установке газового котла в частном доме указаны в:
- СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
- МДС 41.2-2000 «Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов»
- СНиП 42-01-2002 «Газораспределительные системы»;
- СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
Изучать весь перечень документов досконально не обязательно. В данной статье мы изложим все самые необходимые требования к помещению, вентиляции и дымоходу. Проверку на соответствие требованиям производят специалисты местной газовой службы, обычно это «Горгаз», реже – «Облгаз» или «Райгаз».
Именно в местной газовой службе нужно оформить все необходимые документы (о них далее), заключить договор на обслуживание газового котла, пригласить их специалистов для проверки на соответствие требованиям, подключения котла к газовой магистрали, его наладке и первого запуска.
Обратите внимание, что первый запуск также должны производить исключительно сертифицированные специалисты газовой службы, которые поставят в паспорт котла соответствующий штамп: без него производители обычно отказывают в гарантийных обязательствах.
Требования к помещению для установки газового котла в частном доме
В соответствии с нормативами СНиП 42-01 и МДС 41.2-2000, помещение, в котором устанавливается газовый котел, должно соответствовать таким минимальным параметрам:
- площадь помещения – более 4 квадратных метров;
- высота потолка – не менее 2,5 м;
- объем помещения – не менее 15 м3 (при размещении на кухне существуют отличия, описанные ниже);
- наличие двери с шириной дверного проема не менее 800 мм, согласно пожарной безопасности дверь должна открываться наружу;
- наличие под дверью зазора не менее 20 мм;
- наличие естественного освещения (через окно) из расчета 0,03 м2 площади остекления на каждый 1 м3 объема помещения (например, для комнаты объемом 15 м3 площадь остекления – 0,03*15 = 0,45 м2);
- наличие в котельной вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена в час, приток воздуха – объем вытяжки + воздух необходимый для сгорания газа (если котел с открытой камерой сгорания. При наличии закрытой камеры сгорания воздух для горения забирается не с помещения, а через коаксиальный дымоход);
- стены, ограждающие помещение от соседних, должны иметь предел огнестойкости не менее 0,75 ч (REI 45) или быть покрыты конструкцией с таким же пределом огнестойкости, предел распространения огня должен быть равен нулю (негорючие материалы);
- пол в помещении – горизонтально ровный, из негорючего материала.
Помимо требований к помещению, для установки газового котла одновременно должны быть соблюдены нормативы места расположения (описанные ниже), параметры дымохода. Энергозависимые настенные и напольные модели должны быть надежно заземлены (точечно или подключены к контуру заземления дома).
Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении
Актуальные нормы для установки котла на кухне
- минимальный объем помещения – не менее 15 м3 + 0,2 м3 на каждый 1 кВт мощности котлоагрегата (например, при установки котла мощностью 24 кВт объем помещения равен 15+0,2*24 = 19,8 м3);
- окно должно быть открываемым или оснащаться форточкой;
- наличие необходимого для притока воздуха зазора в нижней части двери сечением не менее 0,025 м2 (Сечение = Ширина*Высоту).
Правильная организация пристройки под котельную
Если выделить отдельное помещение под котельную невозможно, а устанавливать котел на кухне не хочется, котельную просто пристраивают к внешней стене дома. Также пристройки актуальны в деревянных домах, когда после обеспечения стен огнеупорной конструкцией, размеры комнаты не будут соответствовать минимальным нормам. К пристройке применяются те же требования, что и для стандартных помещений под котельную, но с некоторыми дополнениями:
- пристройка должна быть официально оформлена, без регистрации газовая служба попросту не допустит подключения;
- пристраивается котельная к глухой стене, на расстоянии не менее 1 метра до ближайших окон и дверей;
- стены пристройки не должны быть связаны со стеной дома;
- стены пристройки и стена самого дома должны соответствовать пределу огнестойкости не менее 0,75 ч (REI 45).
Где можно, а где нельзя размещать газовый отопительный котел
Наиболее распространенными и подходящими вариантами размещения являются кухня или отдельное помещение:
- на первом этаже;
- в цокольном этаже;
- в подвале дома;
- на чердаке.
Что касается коридора, прихожей, веранды и других подобных помещений: они в более, чем в 90% случаев не соответствуют требованиям СНиП 42-01 и МДС 41.2-2000, а также указанным в инструкции по монтажу требованиям производителей к расстоянию от котла до ближайших объектов, позволяющему производить техническое обслуживание.
– Возможна ли установка газового котла в ванной комнате?
Нет, не возможна. Все более распространенным становится мнение, что газовые котлы с камерой сгорания закрытого типа забирают воздух не с помещения, а потому могут быть установлены в том числе и в санузле. Во-первых, это по прежнему не соответствует нормам СНиП, поэтому газовая служба практически гарантированно запретит это вариант расположения. Во-вторых, даже если камера сгорания изолирована от помещения, характерная для санузла высокая влажность многократно сократит срок службы прочих металлических элементов котла, особенно электроники.
– Можно ли установить газовый котел в гараже?
Можно, если гараж соответствует всем требованиям к размеру и объему помещения, площади остекления, имеет фундамент, официальное оформление и соответствующую вентиляцию. Также в самом гараже можно организовать отдельное помещение под топочную.
– Можно ли разместить газовый котел в студии?
Вопрос скорее относится к квартирам, но соединяют кухню и гостиную/зал зачастую и в частных домах. В любом случае, размещать газовый котел в стандартной студии запрещено, поскольку помещение с котлом должно быть обязательно отделено дверью. За дверь считается в том числе и стеклянная. И даже любая раздвижная конструкция.
– Допустима ли установка газового котла в жилом помещении?
Нет, в спальнях, зале и прочих жилых помещениях размещение газового котла запрещено.
– Допустимы ли камин и газовый котел в одном помещении?
Правила, запрещающего установку приборов в одном помещении не существует ни в одном документе.
Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты
Требования к месту расположения котла
В инструкции по монтажу производители обычно указывают минимально необходимые зазоры и расстояния, необходимые для нормального обслуживания или ремонта котлоагрегата. Например, такие требования предъявлены в паспорте известного Buderus Logamax U072-18K (см. фото ниже).
Минимальные расстояния часто отличаются в зависимости от модели, но в среднем необходимо рассчитывать:
- зазор между котлом и стеной в 2 см (обычно обеспечивается стандартным креплением);
- свободное пространство в 1 метр перед лицевой панелью котла;
- свободное пространство в 80-150 см слева и справа от котла;
- расстояние в не менее, чем 150 см до потолка;
- деревянная стена должна быть изолирована негорючим материалом или металлическим листом толщиной не менее 3 мм;
- стена должна выдерживать нагрузку от 35-70 кг (в зависимости от модели), в противном случае ее необходимо укрепить.
Как напольные, так и настенные модели крепятся на монтажные комплекты, поставляющиеся в заводской комплектации котла. Специальных требований к креплению нет, как правило, производитель уже рассчитал минимально необходимую конструкцию и ее прочность, поэтому достаточно использовать заводское крепление.
Требования к дымоходу
В строительных нормах и правилах также указаны и требования к дымоходу:
- сечение отводящей трубы должно соответствовать или быть больше сечения отводящего патрубка котла;
- материал дымоходной отводящей трубы – нержавеющая или углеродистая листовая сталь, использование асбеста и прочих слоистых материалов возможно лишь на расстоянии свыше 50 см от отводящего патрубка котла;
- газовые котлы, у которых отводящий патрубок находится сверху, должны быть присоединены вертикальным участком длинной не менее 25 см, только после него возможны изгибы;
- на все протяжение дымохода допускается не более 3 колен;
- между местом вывода дымохода через стену и потолком должно быть не менее 20 см;
- высота дымохода должна обеспечивать должную силу естественной тяги (см. фото).
Как грамотно выбрать газовый настенный одноконтурный котел
Порядок получения разрешения на установку и подключение к газовой магистрали
- Направляемся в местную газораспределительную организацию (Горгаз, Облгаз, Районгаз и т.д.), заполняем и подаем там заявление на установку газового котла. Из документов необходимо иметь с собой паспорт и любые свидетельства собственности на дом. В среднем спустя неделю должны выдать технические условия (ТУ) – это и есть разрешение на установку котла.
- В местной ЖКХ или органах пожарного надзора узнаем контакты организации, занимающейся проверкой дымоходов и вентиляционных каналов, приглашаем специалистов для осмотра. Если дымоход соответствует всем требованиям, специалисты выдадут заключение о надлежащем состоянии дымохода, в противном случае – перечень необходимых изменений. На практике данный пунк обязательный не во всех регионах и часто газовщики принимают котел без него, подробности всегда можно узнать в газовой службе.
- После получения ТУ можно заказывать проект в любом из сертифицированных бюро или в том же «Горгазе». Помимо ТУ, для составления нужны точные данные о моделях газового котла и счетчика. Покупать их на данном этапе не обязательно, но определиться с моделью нужно наверняка, поскольку внесение изменений в уже готовый проект невозможно.
- Со всеми имеющимися на данном этапе документами (ТУ, проектом, заключением о состоянии дымохода) направляемся в «Горгаз», где согласовываем проект и заключаем договор на обслуживание газового котлоагрегата. Теперь можно самостоятельно или с помощью газовой службы приступать к монтажу котла.
- После завершения монтажа остается пригласить газовую службу для приема выполненных работ, подключения котла к газовой магистрали, проведения пуско-наладочных работ.
Оформление газового котла – довольно длительный бюрократический процесс, длящийся в среднем 2-3 месяца. Начинать оформление рекомендуется в апреле-июле.
Используемые источники:
- https://domzastroika.ru/otoplenie/pravila-ustanovki-gazovogo-kotla-v-chastnom-dome.html
- https://vdomteplo.com/otopitelnoe-oborudovanie/kotly-otopleniya/gazovye-k/ustanovit-svoimi-rukami-k.html
- https://krrot.net/ystanovka-gazovogo-kotla-v-chastnom-dome/
- https://gradusplus.com/kotly/gazovye/trebovaniya-dlya-ustanovki-gazovogo-kotla-v-chastnom-dome/
