Установка биметаллических радиаторов отопления

Один из этапов монтажа отопительной системы в квартире или частном доме – установка батарей отопления с подключением к магистралям. Указанную операцию лучше выполнять перед прокладкой труб, так проще сделать аккуратные радиаторные подводки. Остальные нюансы монтажных работ мы раскроем в подробной инструкции, как правильно установить радиатор отопления своими руками.

Выбор отопительных приборов по типу и мощности

Если вы еще не приобрели батареи, то перед установкой нужно выбрать радиаторы отопления из 4 разновидностей, имеющихся в продаже:

1. Секционные алюминиевые. Производятся из легкого сплава – силумина (алюминий + кремний) в виде ребристых секций, окрашенных термостойким полимерным составом.
2. Биметаллические обогреватели изготавливаются двух видов – секционные и монолитные, хотя внешне готовые батареи выглядят одинаково. Конструкция: внутрь каждой секции из силумина заделан каркас из стальных труб.
3. Чугунные приборы отопления – дизайнерские и советского образца – бывают только секционными.
4. Стальные радиаторы свариваются из штампованного металла (панельные) либо изготавливаются методом литья (трубчатые).

Примечание. Кроме изображенных на фото обогревателей, существуют медные и плинтусные конвекторы. В водяных системах применяются довольно редко.

Тип отопительных приборов выбирайте по двум критериям: цена и внешний вид, соответствующий интерьеру комнат. Одна оговорка: для системы автономного отопления частного дома подойдут любые батареи, а в квартиру с централизованным теплоснабжением – радиаторы, выдерживающие давление 12 Бар. Как выбирать обогреватели, детально рассказывается в отдельной инструкции.

Теплоотдача батарей и регистров прописана в технической документации производителя. Согласно действующим нормам, мощность радиаторных секций указывается при разнице температур теплоносителя и комнатного воздуха 70 °C.

Например, температура помещения составляет 20 градусов, воды в трубах – 90 °C, тогда секция отдаст примерно 180 Вт теплоты. Поскольку теплоноситель редко нагревается до 80—90 °C, реальная теплоотдача выйдет гораздо ниже. Отсюда вывод: берите радиаторы с запасом 80—100%. Упрощенные способы расчета мощности описываются в нашем материале и на видео:

Почти все типы батарей предлагаются в 2 исполнениях – с боковым или нижним подключением. Здесь выбор зависит от способа прокладки труб и устройства подводок. Значит, перед установкой надо рассмотреть вопрос…

О способах подключения радиаторов

Схему присоединения нужно продумать заранее, от этого зависит положение отопительного прибора на стене. Пример: установка батарей с нижним подключением подразумевает монтаж гарнитуры с кранами, занимающей до 10 см места под обогревателем. Представьте, что над плинтусом проложены 2 линии двухтрубной системы, тогда при низком подоконнике радиатор просто не войдет в нишу.

Пример второй: вы решили самостоятельно произвести замену – снять в квартире старую чугунную «гармошку» и установить современный прибор. Железные трубы разводки не дадут реализовать нижнее присоединение – только боковое. Чтобы выставить радиатор посередине окна, придется нарастить подводки из полипропилена или металлопластика.

Способы подключения батарей:

1. Боковой разносторонний (диагональный). Теплоноситель подается через верхнее отверстие, выходит из нижнего с противоположной стороны, равномерно протекая по внутренним каналам. Теплоотдача максимальная, радиатор работает эффективно.
2. Боковой – обе подводки присоединяются с 1 стороны. Теряется примерно 10% тепловой мощности, поскольку дальняя часть батареи прогревается хуже.
3. Нижняя разносторонняя схема применяется в горизонтальных однотрубных системах типа «ленинградка». Эффективность прибора снижается на 10—20% в зависимости от давления, создаваемого циркуляционным насосом.
4. Чисто нижняя подводка теплоносителя не уступает диагональной благодаря конструктивной особенности – через первый вертикальный канал вода поднимается в верхнюю зону радиатора, а потом расходится по остальным протокам и собирается внизу.

Схемы с боковым подсоединением чаще реализуются в традиционных системах – двухтрубных или однотрубных (кроме ленинградской), которые монтируются открыто. Нижняя подводка – более современный вариант, трубы от котла прокладываются в полу, выходя непосредственно под батареей.

4 вида радиаторной арматуры

При запуске водяного отопления систему нужно балансировать, во время эксплуатации выполнять ремонт и промывку радиаторов. Для решения этих задач используется следующая запорно-регулирующая арматура:

• балансировочный вентиль;
• кран шаровой;
• клапан термостатический с термоголовкой;
• гарнитура для нижнего подведения труб.

Важный момент. При монтаже батарей отопления всегда используйте краны с американками – прямые и угловые. Соединение с накидной гайкой позволит в любой момент снять обогреватель без опорожнения трубопроводной сети.

Как правильно устанавливать радиаторную арматуру:

1. При соединении отопительного прибора с централизованным отоплением ставьте 2 шаровых крана, балансировочный вентиль не понадобится. Вариант второй: на подающей линии можно предусмотреть клапан с термоголовкой для автоматического регулирования температуры воздуха в комнате.
2. Радиаторы в частном доме подключаются так: на входе шаровой кран, на выходе – балансировочный вентиль. Если хотите регулировать проток автоматически, вместо входного крана ставьте термоголовку.
3. Для нижнего присоединения используйте специальную гарнитуру со встроенным балансовым вентилем от фирм Danfoss, Herz Armaturen, Oventrop. Есть модели под установку терморегулятора.

При замене батареи в квартире не забудьте предусмотреть байпас для прямого протока воды по стояку. Последний радиатор индивидуальной отопительной сети загородного дома оснастите 2 отсекающими кранами, балансировать его не придется.

Расположение и высота установки батарей

Радиаторы следует устанавливать в местах наибольших теплопотерь:

• традиционное месторасположение – под окном, посередине светового проема (если смотреть по вертикали);
• в коридоре неподалеку от входной двери;
• на лестничных площадках;
• возле холодных стен жилых комнат без оконных проемов.

Пояснение. Когда батарея установлена в подоконной нише, восходящий конвекционный поток смешивается с охлажденным воздухом от окна. Если вместо наружной стены в помещении сделаны витражи, лучше вмонтировать в пол водяные либо электрические конвекторы.

Если монтаж радиаторов отопления ведется под окнами, выдерживайте следующие минимальные отступы:

• от наружной стены – 2.5 см;
• от подоконника – 50 мм;
• от пола – 60…200 мм в зависимости от вида отопительного прибора и способа его подключения.

В отличие от алюминиевых и биметаллических батарей, глубина стальных панельных радиаторов колеблется в широком диапазоне – от 6 см (тип 10) до 160 мм (тип 33). Чем толще батарея, тем больше воздуха она способна пропустить и нагреть. Значит, нужно обеспечить подвод воздуха снизу и отвод теплого потока сверху обогревателя. Монтажные схемы стальных панелей разных типов приведены на чертеже.

Рекомендация. Не советуем полностью зашивать радиатор после установки, делая 2 конвективных проема с решетками. Вы потеряете весь инфракрасный тепловой поток, а это минимум 20% мощности батареи. Зато воздух под обшивкой нагреется до 30—40 °C, из-за разницы температур между улицей и нишей вырастут потери тепла.

Инструкция по монтажу

Чтобы повесить и подключить батарею к трубам отопления, подготовьте такие комплектующие и материалы:

• крюки с пластиковыми дюбелями для крепления радиатора к стене – минимум 3 шт.;
• 2 футорки (боковые пробки) с правой трубной резьбой, обозначены латинской буквой D;
• 2 футорки с левой резьбой, маркировка – S;
• 1 ручной воздухоотводчик (кран Маевского) с ключом;
• 1 заглушка;
• уплотнительная силиконовая нить или лен;
• кран, вентиль балансировочный, термостатический клапан, гарнитура – согласно схеме;
• полипропиленовые, металлопластиковые либо полиэтиленовые трубы внутренним диаметром 10—15 мм на подводки.

Количество креплений зависит от величины отопительного прибора. Алюминиевую батарею до 10 секций надо крепить на 3 крюка или специальных кронштейна – 2 сверху, 1 снизу. В остальных случаях применяется 4 крепления.

Стальные панели продаются в сборе, подвесные кронштейны идут в комплекте. Тяжелые чугунные радиаторы напольного монтажа оснащаются ножками.

Из инструментов вам понадобится:

• электродрель и сверло, соответствующее твердости стены;
• отвертка либо шуруповерт;
• уровень строительный;
• ключ газовый;
• рулетка, карандаш.

Предварительная сборка

Радиаторные секции стягиваются между собой ниппелями – металлическими сгонами, на которых нарезана левая и правая резьба (на половину длины). Для соединения нужен длинный ключ с насадкой под ниппель, в домашнем хозяйстве такого не найдется. Отсюда совет: попросите скрутить секции прямо в магазине.

Секционную батарею собирайте в таком порядке:

1. Зачистите площадки вокруг боковых отверстий.
2. Закрутите с торцов 4 футорки, аккуратно подтяните их газовым ключом. Обратите внимание: пробки с обычной резьбой должны закручиваться в правые торцы радиатора, с левой резьбой – в левые (если смотреть на лицевую сторону изделия).
3. Неиспользуемый нижний выход закройте заглушкой из комплекта.
4. Пользуясь уплотнительным материалом, запакуйте и вкрутите в верхний канал кран Маевского.
5. В оставшиеся 2 отверстия установите ответную часть американок, отсоединенных от кранов.

Важный момент. Элемент американки с накидной гайкой не нужно заворачивать внутрь футорки до упора. Иначе гайка не отодвинется от края и не даст присоединить сам вентиль. Для вкручивания понадобится специальный внутренний ключ, но при желании можно обойтись мощными пассатижами.

После монтажа американок прикрутите вентили и затяните (пока от руки). Панельные обогреватели сборки не требуют, разве что придется установить воздухоотводчик. Пленку с корпуса не снимайте – она защитит покрытие от случайных повреждений.

Как разметить крепление радиатора

Начинаем с подготовки – убираем мешающие предметы, отдираем старые обои (на их место можно приклеить отражающий экран из фольги), производим демонтаж старой батареи в случае замены. Будьте внимательны, не отрежьте болгаркой резьбу на стальных трубах разводки. Лучше почистить ее металлической щеткой и распаковать муфтовое соединение, открутив гайку.

Справка. Если в силу разных причин резьба пришла в негодность, придется искать комплект трубных лерок и нарезать витки по новой. В открытых системах отопления, работающих под атмосферным давлением, допускается применение обжимных соединительных муфт типа GEBO.

Как сделать правильную разметку под батарею:

1. Определите середину оконного проема и обозначьте его на стене вертикальной линией.
2. Отступив от подоконника 7—10 см, прочертите горизонталь с помощью уровня. Эта линия обозначает положение верхнего торца радиатора.
3. Измерьте расстояние от центра собранной батареи до точек подвеса, отложите его на горизонтали в обе стороны от вертикальной линии. Секционный обогреватель можно приставить к стене и сделать метки напротив двух крайних стыков.
4. Выясните размер от верхней панели до точки крепления радиатора, отложите это расстояние вниз от предыдущих меток. Получите верхние точки сверления.
5. Точки нижних подвесов определяются легко: отступите вниз еще 50 см – это стандартное межосевое расстояние обогревателей. Бывают и другие размеры – 300, 600 мм и так далее.

Перед разметкой обязательно проверьте горизонтальность подоконника. Если он стоит неровно, а вы повесите батарею по уровню, то со стороны будет казаться, что именно радиатор закреплен криво. Тогда нужно ориентироваться по наклону подоконника.

Момент второй: чтобы воздух уходил через кран Маевского, обогреватель устанавливается с небольшим уклоном. Сторона прибора, где находится воздухосбрасыватель, приподнимается буквально на 1–2 мм, визуально такой перекос останется незаметным.

При замене радиатора с подключением к существующим трубам придется замерять их положение относительно подоконника, потом привязываться по высоте. Как это делается, покажет мастер на видео:

Завершающий этап

Окончательная установка радиаторов отопления ведется по простым правилам:

1. Просверлите отверстия, забейте дюбели и прикрепите подвесы. Крюки для секционных приборов вкручиваются с учетом наименьшего отступа 25 мм.
2. Подвесьте батарею на кронштейны и примерьте подводки. Для удобства начертите линии на стене.
3. Снимите радиатор и выполните предварительные работы – пробейте борозды для скрытой прокладки, подключите подводки к магистралям, наклейте отражающий экран.
4. Окончательно установите отопительный прибор, подсоедините трубы и затяните американки.


Для успешного заполнения системы теплоносителем отсекающие краны и вентили оставьте открытыми. Ручной воздухоотводчик должен оставаться закрытым, он используется в процессе закачки воды или антифриза.

При замене радиатора центрального отопления в разгар сезона необходимо перекрыть весь стояк. По окончании монтажа краны на входе батареи закройте, потом подайте воду в стояк. Когда шум теплоносителя затихнет, медленно открывайте сначала верхний кран, потом нижний. Спустите воздух из батареи.

Как подвесить батарею на утепленную стену

Иногда домовладельцы утепляют внешние стены изнутри слоем пенопласта либо экструдированного пенополистирола толщиной 50 мм. При установке радиаторной батареи возникает проблема – штатные крюки слишком коротки, а более длинные испытывают консольную нагрузку и гнутся. Понятно, что крепиться к пенопласту нереально, только к стене.

Простое решение предлагает наш эксперт Виталий Дашко в своем видео. Технология монтажа батареи такая:

1. Размечаем точки крепления по вышеизложенной инструкции.
2. Берем деревянный брус 5 х 5 см (или по толщине утеплителя) длиной 600 мм либо по размеру кронштейна для стального радиатора.
3. Вырезаем в пенопласте вертикальное углубление, вставляем туда брус и прикручиваем к стене любым крепежом – дюбелями, анкерами, нагелями.
4. Ставим отопительный прибор на штатные подвесы, прикрепленные к брускам.

Смотрим видеоролик по установке радиатора на утепленную стену:

Заключение

Для установки радиаторов отопления своими руками не нужно проходить какое-то специальное обучение либо иметь профильное образование. Достаточно запомнить нюансы монтажа, посмотреть несколько видео от опытных мастеров и можно приступать к работе. Единственное предостережение: батареи следует крепить надежно, особенно чугунные. Просадка или обрыв кронштейна приведет к вытеканию теплоносителя, иногда довольно горячего 😊.

Содержание

Крепление батарей отопления к поверхности стены – процесс не трудоемкий, но имеющий свои особенности и тонкости. Монтаж батарей отопления к стенам является одним из важных этапов работ по организации отопительной системы. Правила фиксации радиаторов, в первую очередь, зависят от материала, из которого они изготовлены. Чтобы сделать это надежно, следует знать о разновидностях данных элементов отопительной системы, вариантах крепежа и учитывать другие тонкости рабочего процесса. Тогда крепление к стене батарей отопления не вызовет у вас трудностей.

Разновидности и особенности батарей

• Радиаторы чугунные отличаются толстыми стенками и стойкостью к коррозии. Они долго держат тепло и имеют долгий эксплуатационный срок. Однако именно большой вес этих изделий заставляет делать для них максимально прочные крепления и поддерживающие подставки.

• Стальные батареи имеют легкий вес, что делает их монтаж совершенно не трудным. Но они недолговечны и быстро теряют тепло.

• Привлекательны на внешний вид алюминиевые изделия для системы отопления, крепление которых также несложно благодаря легкому весу.

• Самыми универсальными считаются биметаллические радиаторы, сочетающие в себе свойства стальных и алюминиевых конструкций. Монтаж их также не трудоемок.

Крепления для разных видов батарей

Чтобы прикрепить к стене тяжелые отопительные приборы, следует выбирать массивные держатели, способные долгие годы без труда удерживать большой вес. Для таких изделий используют более толстый, основательный металл, чаще всего, маркированный как «усиленный». В продаже для этого имеются кронштейны и крюки, поставляющиеся вместе с дюбелями. После сверления отверстия в стене достаточно вставить дюбель и вкрутить в него крюк.

Зачастую для чугунных батарей применяются ножки, которые могут регулироваться по высоте.  Для того чтобы повесить их на стену из бетона или кирпича, можно использовать стандартные дюбели, но вот в случае гипсокартонных или деревянных стен, будет необходимо предусмотреть дополнительное напольное основание. В этом случае, ножки будут весьма кстати.

Для крепления к стене биметаллических, алюминиевых и стальных радиаторов применяются аналогичные кронштейны, только из более тонкого металла. Удобны в этом случае угловые крепежи, считающиеся универсальными и оснащенные выемками под коллектор. Такие детали могут фиксироваться и справа и слева. Однако для батарей отопления данных видов существуют и специальные стойки,  позволяющие устанавливать их на полу.

Основные тонкости работы

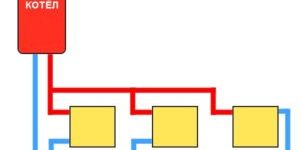

Тип системы отопления играет немаловажную роль во всей работе. При однотрубном отоплении будет необходим байпас, позволяющий при необходимости отключать отдельные участки отопительной системы. Для работы по крепежу радиаторов потребуется подготовить все необходимые инструменты и материалы:

• заглушки и пробки;
• дюбели;
• краны и кронштейны;
• строительный уровень и перфоратор.

Во время крепления радиаторов к стене следует придерживаться некоторых правил, позволяющих сделать работу максимально качественно. В первую очередь необходимо соблюдать следующие размеры:

• Обязательно следует учитывать расстояние конструкции от рядом располагающихся поверхностей. Так, пространство от пола до радиатора должно оставаться не менее десяти сантиметров. Примерно такое же расстояние должно выдерживаться от батарей до подоконника для равномерного распределения воздуха.

• Расстояние от радиаторов до стен необходимо выдерживать в пределах трех сантиметров.

Кроме этого следует учитывать и другие нюансы, позволяющие правильно выполнить крепление элементов отопительной системы:

• Квадратура помещения. От этого параметра зависит количество секций отопительного прибора, что играет немаловажную роль при осуществлении крепления.
• Число кронштейнов должно быть выбрано с запасом. Желательно использовать минимум три кронштейна: два сверху и один снизу. Но лучше всего использовать четыре, по два снизу и сверху. Если размер батареи превышает 10 секций, то рекомендуется увеличить количество кронштейнов до шести.

Порядок действий при креплении батарей к стене

• После проведения всех необходимых расчетов и закупки материалов можно приступать к фиксации приборов отопления. Поверхность стены перед креплением следует подготовить – заштукатурить или наклеить обои.
• Выполняется разметка места под крюки или кронштейны. С помощью строительного уровня и линейки тщательно выполняются все замеры, и только потом осуществляется сверление.

• В проделанные отверстия вставляются дюбеля и вкручиваются крепления.
• Навесив батарею, необходимо проверить правильность ее фиксации и удостовериться в отсутствии люфта. После примерки батарей будет ясно – правильно ли сделана работа. Если радиатор сел плотно, обездвижено и его вес распределен по крепежным деталям, то можно сделать вывод, что все сделано технологически правильно. Исключить возможность перекосов радиатора поможет горизонтальный уровень и прокладки нужной толщины, которые устанавливаются там, где они соприкасаются с кронштейнами.

• Только после этого следует приступать к соединению радиаторов с другими элементами отопительной системы.

Проблемы недостаточного крепления батарей к стене

Правильное и надежное крепление отопительных приборов к стене является гарантией спокойствия и благополучия жильцов квартиры. Недостаточная фиксация батарей, особенно вкупе с нижеследующими факторами, может привести к деформации изделия или разгерметизации швов, что вызовет протечки. Именно поэтому очень важно выполнить их монтаж правильно и надежно.

Итак, факторы, которые усугубляют ненадлежащее крепление батарей:

• механические повреждения приборов во время эксплуатационного срока;
• перекосы радиаторов отопления при заполнении их водой.

Демонтаж старых чугунных радиаторов

Если вы строите новое жилье, то, естественно, вопрос демонтажа перед вами стоять не будет. Но очень многие владельцы квартир и домом при установке биметаллических радиаторов неизбежно сталкиваются с проблемой демонтажа старых чугунных или металлических батарей. Казалось бы «ломать не строить», но все это хочется сделать как можно аккуратней, не причиняя существенного вреда стенам жилища.

Демонтаж старых чугунных батарей с помощью болгарки

Начинать весь этот процесс нужно со слива воды с системы отопления. Владельцам частных домов и коттеджей в этом вопросе везет больше, так они самостоятельно, без обращения в ЖЭК, смогут выполнить этот этап работ. А вот жильцам, проживающим в многоквартирных домах, сделать это уже гораздо сложней, так как нужно искать слесаря, договариваться с ним на определенный день, платить втихаря за слив каждого стояка деньги и т. д. И вполне понятно, что работы по замене радиаторов нужно производить вне отопительного сезона, потому что никто зимой воду сливать не будет. К вашему сведению в летний период вся система отопления в доме также заполнена водой и контакта со слесарем-сантехником избежать не удастся.

После слива воды можно приступать непосредственно к демонтажу старых батарей, где без режущего электроинструмента, которым является круглошлифовальная машинка, или, попросту говоря, болгарки, не обойтись. По идее все соединения металлических труб и радиаторов должны разъединяться с помощью газовых ключей, но с течением времени и воды по системе отопления во многих местах соединения так «сроднились» коррозией и накипью что без применения болгарки не обойтись.

Начинать разбирать старую систему нужно с верхних участков постепенно переходя книзу. При этом все операции нужно производить не торопясь, стараясь не повредить стены, потолок и пол, которые потом добавят вам лишней работы на их восстановление. Рационально будет демонтированные участки системы удалять с помещения и складывать где-нибудь в коридоре или на улице, чтобы не образовывать хлама. Впоследствии результаты демонтажа старой отопительной системы можно будет сдать в ближайший пункт приема металла и тем самым компенсировать часть своих затрат по демонтажу старых батарей.

Установка биметаллических батарей

В ней четко описана процедура подключения биметаллических радиаторов отопления для определенной модели. Надо отметить, что монтаж всех элементов системы проводится в полиэтиленовой упаковке радиатора. И снимать эту упаковку нельзя до завершения всего процесса установки.

Рассмотрим, как подключить биметаллический радиатор отопления самостоятельно. При проведении монтажных работ надо учитывать следующие нюансы:

• располагать батарею лучше следует по центру окна;
• устанавливается оборудование только в горизонтальном положении;
• обогревательные детали устанавливать надо на одном уровне в пределах помещения;
• от стенки до батареи расстояние должно быть от 3 до 5 см. Слишком близкое расположение отопительной системы к стене будет приводить к тому, что тепловая энергия станет распределяться нерационально;
• от подоконника надо выдерживать расстояние 8-12 см. При слишком маленьком зазоре тепловой поток от батареи снизиться;
• между радиатором и полом расстояние должно быть 10 см. Если установить прибор ниже, эффективность теплообмена понизится. Также неудобно будет проводить очистку пола под батареей. А вот слишком высокое расположение отопительного агрегата станет причиной того, что температурные показатели внизу и вверху комнаты будут сильно отличаться.

Алгоритм монтажа биметаллического радиатора следующий:

1. проводится разметка места для установки на стене кронштейнов;
2. фиксация кронштейнов. Если стена кирпичная либо железобетонная, то кронштейны закрепляются при помощи дюбелей и цементного раствора. Если вы имеете дело с гипсокартонной перегородкой, то фиксация осуществляется двусторонним креплением;
3. на кронштейны ставится батарея;
4. радиатор подсоединяется к трубам;
5. устанавливается термостатический клапан либо краник;
6. вверху батареи ставится воздушный клапан.

Ниже приведены некоторые рекомендации касательно самостоятельной установки биметаллического отопительного прибора:

• перед началом монтажа следует перекрыть поступление теплоносителя в систему на выходе и входе. В трубопроводе жидкость должна отсутствовать;
• перед установкой необходимо проверить комплектность батареи. Радиатор должен быть в собранном виде. В противном случае нужно провести сбор агрегата согласно инструкции производителя;
• во время сборки абразивные материалы использовать запрещено. Поскольку конструкция батареи должна быть герметичной. А абразивные вещества могут разрушить материал устройства;
• в биметаллических радиаторах используется как правосторонняя, так и левосторонняя резьба. Об этом нужно помнить во время затягивания крепежных деталей;
• при соединении санитарно-технических фитингов большую роль играет правильный выбор материала. Как правило, используют лен с термически стойким герметиком. Применяются нити Tangit либо лента ФУМ;
• перед началом установки вы должны иметь четко спланированную схему подключения радиатора. Тут надо отметить, что схема подключения биметаллических радиаторов отопления может быть нижней, диагональной либо боковой;
• когда монтаж закончен, проводят включение прибора: плавно открываются все вентили агрегата, преграждавшие ранее путь теплоносителю. Если открыть краники резко, можно спровоцировать засорение внутреннего трубного сечения либо вызвать гидроудар. После того, как вентили открыты, следует спустить лишний воздух при помощи воздухоотводчика;
• не стоит перекрывать биметаллические батареи экранами, устанавливать их в стенных нишах. Это приведет к тому, что теплоотдача прибора резко снизится.

Важные нюансы монтажа радиаторов

Важные нюансы монтажа радиаторов

При прочих равных условиях диагональное подключение радиаторов является самым оптимальным вариантом. В особенности хорошо этот способ подходит в тех ситуациях, когда подключаются батареи из множества секций.

У бокового варианта подключения нет существенных отличий от диагональной технологии, если выполняется монтаж агрегата, состоящего из сравнительно небольшого числа секций. Диагональное соединение начинает превосходить все прочие варианты в тех случаях, когда агрегат состоит более чем из 6-8 секций.

Все царапины и прочие повреждения нужно в кратчайшие сроки замазывать подобным лакокрасочным составом, чтобы не допустить дальнейшее расширение повреждений. Лучше заранее купить подходящую отделку, чтобы потом не тратить время на ее поиски, т.к. самостоятельный монтаж батареи редко проходит без повреждений.

Настоятельно рекомендуется вооружиться поддержкой и помощью опытного специалиста, который будет следить за тем, чтобы в процессе подключения батареи ничего не повредилось. При отсутствии такой возможности будьте предельно аккуратны.

Руководство по подсоединению батареи

Работа по установке подобных агрегатов начинается с подбора подходящего диаметра труб подводки. Делается это просто – достаточно замерить диаметр труб в имеющейся системе и приобрести подходящий установочный набор. При покупке батареи проследите, чтобы монтажный набор был полным.

Состав набора для подключения батареи

1. Переходники.

2. Кронштейны.

3. Воздуховыпускной клапан.

4. Прокладки.

5. Пробка.

Подготовьте тару для сбора воды. Перекройте водоснабжение и слейте жидкость из системы отопления. Раскрутите резьбовые соединения труб старой батареи и демонтируйте радиатор.

Подготовьте тару для сбора воды

Сделайте разметку с указанием точек установки креплений. Возьмите новую батарею, приложите ее к подводкам и нанесите места размещения кронштейнов. На этом этапе вам понадобится уровень, при помощи которого вы сможете убедиться в горизонтальности установки, а также маркер либо карандаш для нанесения меток.

Разметка на стена для установки радиатора отопления своими руками

Просверлите отверстия в отмеченных точках. Для фиксации кронштейнов используйте дюбеля. Если ваш радиатор имеет менее 7-8 секций, крепление может выполняться с использованием 3 кронштейнов, а если секций больше, крепежей должно быть 4.

Установка батарей отопления в квартире

Установите агрегат на кронштейны. Установка должна быть выполнена так, чтобы горизонтальный коллектор располагался на размещенных вами крюках. Дополнительно вам нужно знать, что главным нюансом установки биметаллических агрегатов является тот факт, что удалять защитный целлофан можно лишь после того, как устройство будет установлено и проверено.

Выполните монтаж клапана Маевского. Он идет в монтажном наборе.

Выполните монтаж клапана Маевского

В завершении останется лишь выполнить установку запорных и терморегулирующих изделий, после чего соединить батарею с отопительной системой.

Таким образом, установка биметаллических радиаторов хоть и является довольно сложным мероприятием, но и с ним можно справиться своими силами. Следуйте инструкции и помните о полученных рекомендациях на каждом этапе монтажа. Удачной работы!

Установленный биметаллический радиатор порадует вас и ваших питомцев

Радиаторы биметаллические установка собственными руками в квартире, видео, схема

Радиаторы биметаллические установка собственными руками

Мы живем в той точке мира, где условия климата просто вынуждают нас когда на улице холодно обогревать собственное жилье. А поэтому вопрос эксплуатации греющих систем стоит у нас на одном из первых мест среди всех жилищно-коммунальных проблем.

Порой ситуация принуждает владельцев оновлять состарившиеся обогревательные узлы, что просит полной или частичной замены отопительных приборов в квартире. В этом случае большинство из жильцов любят поменять старые радиаторы из чугуна более современными — биметаллическими. И не удивляет, ведь такие отопительные элементы обладают не только большим уровнем теплоотдачи, коррозионной стойкостью, но и смотрятся очень красиво.

Но как установить новые обогревающие узлы — ? Можно ли сделать подобную работу самостоятельно? Побеседуем про то как радиаторы биметаллические установить собственными руками в квартире, также можете взглянуть детальное видео установки радиаторов из биметалла отопления собственными руками от специалиста!

1. Для начала понадобится определить параметры работ по монтажу. В этом случае от пола решётка отопительного прибора должна размещаться на расстоянии 5см, что в последующем обеспечит свободный воздушный приток. От подоконника отступается 5 см для оттока массы воздуха. От поверхности стены батарею понадобится отдалить на 3-5 см.
2. Поставив в популярность служащих ЖЕКа, можно приступить к процессу установки обвеса отопительного прибора. Для этого потребуется наличие 3 проходных заглушек, благодаря которым будут подключены 2 входные американки, а еще воздухоотводчика (при помощи его убирают из системы воздух).
3. После завершения сборки обвеса батареи перейдем к работам на стояке. В первую очередь удаляем угловой шлифмашиной устаревший отопительный прибор, обрезая компонент в области стояка. Потом делаем на срезах резьбу, на которую в последствии устанавливаем тройник с кранами и американкой. После этого на место удалённого отопительного элемента приставляем биметаллическую батарею.
4. Сделав нужную разметку на поверхности стены, выставляем спайдерные крепежи и вешаем в строго горизонтальном положении отопительный прибор. Объединяем его с обогревающей системой.
5. На последнем шаге зашлифовываем и красим трубы.

Теперь установка радиатора из биметалла собственными руками может быть закончена! Убеждены, что, следуя нашим рекомендациям, вы сумеете без труда поменять старые отопительные элементы новыми и современными батареями.

Нюансы установки оборудования

Пример установки радиатора в зависимости от внешних факторов.

Сборка биметаллических батарей начинается с отключения системы отопления. Необходимо слить воду и промыть коммуникационную систему нещелочными растворами. Во избежание утечки теплоносителя категорически запрещается зачищать контактные поверхности соединений абразивными материалами.

Накануне работ стоит тщательно продумать схему, по которой должны подключаться радиаторы. Правильно установленная труба должна обходить радиатор. То есть при монтажных работах одной батареи должно сохраняться функционирование остальных. Одним из оптимальных способов для подключения считается диагональный метод. Он предусматривает подачу горячей воды через верхнее отверстие радиатора. Обратный отток теплоносителя осуществляется в нижней части радиатора.

http:

Монтаж биметаллических радиаторов производится на расстоянии 5 см от стены. Для улучшения конвекции между полом и радиатором делается зазор в пределах 15-20 см, а промежуток до подоконника должен составлять не менее 12 см. Имеющаяся защитная пленка снимается лишь по завершению монтажных работ. Таким способом предотвращается повреждение поверхности устанавливаемого оборудования.

Особую роль при проведении монтажных работ следует отвести соединительным участкам. Сборка резьбовых соединений осуществляется очень аккуратно. Все они должны быть предельно затянуты (но ни в коем случае не перетянуты). Для герметизации соединений используются сантехнические фитинги. Обязательно применяется термостойкий герметик или специальная нить Тангит.

Монтаж радиатора сопровождается наладкой автоматического или ручного клапана, который предназначен для ликвидации накопившегося в системе воздуха. Корректировать клапан можно многозаходной резьбой. Усилие при закручивании должно не превышать значения 12 кг. Чтобы защитить рабочую зону клапана от загрязнений, следует провести монтаж специальных фильтров на подающие стояки системы.

http:

Монтаж отопительных батарей заканчивается их пробным подключением. Сантехнические краны должны открываться максимально плавно. В ином случае проточное внутреннее сечение труб может забиваться от старой системы. Кроме того, резкое открытие кранов может стать причиной гидравлического удара.

Типовые методы установки батарей

Вариант с односторонним подсоединением лучше всего подходит для многоквартирных домов. В подобных строениях, как правило, обустраивается система с чердачной разводкой. Такое подключение позволяет достигать практически 100%-й эффективности, однако накладывает свои ограничения на допустимое количество секций радиатора – их должно быть не более 15.

Если же батарея имеет более 15 секций, подключение осуществляется по диагонали, т.е. батарею подсоединяют сверху и снизу по разным сторонам, ориентируясь на ход теплоносителя.

Однако, если теплоснабжение организовано по однотрубной технологии, диагональное подключение может быть крайне неудобным. В таких условиях вода будет последовательно проходить по каждой батарее, теряя большую часть температурного показателя на каждом участке. Поэтому к такому методу подсоединения лучше обращаться исключительно при подключении по способу двухтрубной разводки.

Также существует вариант с двухсторонним нижним подсоединением, но его лучше не использовать, т.к. при таком методе отдача тепловой энергии снижается как минимум на 10% от заявленной в паспорте величины. Но довольно часто, особенно при обустройстве отопления в собственном доме, единственным возможным вариантом остается именно такое подсоединение. В случае же с биметаллическими агрегатами потери тепла удается заметно уменьшить благодаря хорошим показателям теплопроводности материалов изготовления, что является дополнительным плюсом таких отопительных агрегатов.

Виды

Биметаллические радиаторы отопления выделяют четырех видов:

</ol>

• из стали,
• из чугуна,
• алюминиевые,
• из нескольких видов металла.

Сравнение радиаторов

Какой лучше радиатор выбрать для обогрева квартиры — довольно сложный вопрос. Если проведено традиционное отопление, то алюминиевый радиатор устанавливать не рекомендуют, объясняется высоким давлением, требующим наличие более прочных изделий. По гарантийному сроку службы менее долговечны стальные устройства. Их держат на гарантии всего лишь год. По параметрам мощности радиаторов выделяются биметаллические и алюминиевые батареи, сто девяносто девять ватт.

При необходимости покупки более прочных устройств, выбор следует остановить на первых. Они выдержат более высокий уровень давления при работе. Различить их по внешнему виду сложно, они различаются по их весу. Второй намного легче первого.

Биметаллические батареи для систем отопления делят на виды, согласно технологии их производства:

• изделия, оснащенные усиленными каналами;
• изделия, сделанные на основе стального каркаса.

Вторые отличает то, что жидкость, находящаяся внутри не вступает в контакт с алюминиевой поверхностью. Поэтому они не подвержены действию коррозии, срок службы их больше. Выбирая этот вид радиатора, надо оценить обязательно его стоимость и вес.

Требования к приборам

Первое, биметаллические батареи для отопления должны отличаться эффективностью, практичностью использования.

Второе, внешний вид биметаллических радиаторов должен привлекать покупателя, не испортить само жилое помещение. Они должны вписаться в комнату, стать ее приятным дополнением.

Третьим требованием, выдвигаемым к этому отопительному прибору, является прочность. Это техническое требование считается главным при выборе биметаллической батареи. Если прочность такого устройства хорошая, значит, оно выдержит воздействие высокого давления в отоплении во время работы.

Согласно паспортным данным радиатора отопления, он способен выдержать воздействие давления двадцать — сорок атмосфер. В многоквартирных домах , давление в отоплении не переходит планку — десять атмосфер. Однако лишний запас прочности не помешает. Биметаллические радиаторы отопления сделаны из двух видов металла, следовательно, обладают лучшими качествами одного и второго.

Если посмотреть на это устройство в разрезе, то под внешним алюминиевым слоем виден внутренний стальной коллектор, также вертикальные каналы, проводящие тепло, являются стальными.

Биметаллическая батарея в разрезе

Устройство биметаллических батарей

Надо отметить, что устройство биметаллических радиаторов отопления достаточно простое. Состоит конструкция из самих радиаторов, а также стальных труб, примыкающих к ним. Участки соединений обрабатываются методом точечной сварки.

Радиатор представляет собой металлическую трубу. Внутри – железо. Это идеальный материал, который отлично подходит к металлическому комплексу отопления. Поскольку более эффективно держит давление. Сверху труба покрывается алюминиевым слоем. Что повышает характеристики теплопроводности. А так как при производстве батареи используется два металла, она и получила название биметаллической. Используя биметалл радиаторы отопления становятся более прочными, имеют высокие эксплуатационные характеристики. Более подробно о технических характеристиках биметаллических радиаторов можно прочитать здесь.

Биметаллические радиаторы могут быть двух типов:

1. с усиленными каналами;
2. на основе стального каркаса. Такие устройства лучше защищены. Поскольку исключается контакт воды с алюминием. Помимо этого им не страшна коррозия и они гораздо прочнее, нежели варианты с усиленными каналами.

Батареи из биметалла рекомендуется устанавливать в квартирах с центральным комплексом водяного отопления на основе железа, стали. Надо отметить, что стоимость биметаллических радиаторов отопления вполне приемлема и зависит от мощностных характеристик модели и размера оборудования.

Чтобы установка радиатора была правильной, важно сделать точный расчет количества секций

</ol>

Подключение биметаллических радиаторов отопления практически ничем не отличается от монтажа обычной чугунной батареи. Однако есть некоторые нюансы, связанные с особенностью конструкции. Устанавливают современные приборы обогрева в частных домах и квартирах. Их эффективность зависит от правильно выбранной схемы подключения.

Содержание

Особенности монтажа биметаллических радиаторов отопления

Батареи выбирают по мощности для каждой комнаты. При расчете этого параметра учитывают площадь, высоту потолка, теплопроводность стен здания и другие нюансы. Мощность радиатора зависит от количества и размера секций. Если взять для примера чугунную батарею, то по конструкции она наборная. Если при самостоятельных расчетах были допущены ошибки, количество секций можно уменьшить или увеличить.

Когда происходит монтаж биметаллических батарей, здесь нужно учесть особенность их конструкций. Такие приборы бывают секционными и цельными. В первом варианте можно изменять количество секций. С цельными радиаторами такой фокус не удастся. Если отопительный прибор неправильно подобран по мощности, его придется только целиком менять.

</p>Совет! Мощность отопительного прибора рассчитывают, придерживаясь показателя 1 кВт/10 м². Параметр каждой батареи указан производителем в паспорте.

С завода биметаллические отопительные приборы идут в защитной пленке, что определяет еще одну особенность монтажа. Удалять упаковку не рекомендуется до окончания подключения. Пленка защищает окрашенную поверхность секций от царапин.

</p>

Если радиатор устанавливают под подоконником, то его располагают по центру относительно оконного проема. По всему помещению все батареи, относящиеся к одной системе отопления, устанавливают на одном уровне. Корпус биметаллического отопительного прибора имеет специальную форму, способствующую улучшению конвекции воздушных масс. Чтобы добиться эффективной теплоотдачи, радиатор устанавливают с зазорами от препятствий:

• от верхнего торца до подоконника – от 8 до 12 см;
• от нижнего торца до пола – 10 см;
• от тыльной плоскости до стенки – от 3 до 5 см.

Именно за счет соблюдения зазоров обеспечивается хорошая конвекция. Важно знать, что высоко от пола радиатор поднимать нельзя. Конвекция от этого не улучшится. Высокое расположение приведет к большой разнице температур в нижней и верхней части помещения.

Что нужно для установки биметаллического радиатора

В комплекте с батареей поставляют все необходимые элементы для монтажа. Хозяину важно иметь стандартный набор слесарского инструмента.

</p>

Так как монтаж начинается с нанесения разметки под кронштейны, то в первую очередь понадобится карандаш или маркер. Горизонтальность проверяют уровнем, зазоры от препятствий выставляют с помощью линейки или рулетки. Для сверления отверстий под кронштейны используют ударную электродрель или перфоратор с функцией сверления.

Непосредственно для подключения биметаллических радиаторов отопления к центральному отоплению или домашней автономной системе потребуется набор ключей и подмотка для резьбы из льна или фум-ленты. В зависимости от того, какими трубами предполагается подключение, потребуется дополнительное оборудование. Если отопление из пластиковых труб, нужен специальный паяльник. Металлический трубопровод сваривают газосваркой или электросваркой.

Способы подключения биметаллических радиаторов

Отопление по количеству труб в контуре бывает двух видов: однотрубное и двухтрубное. От этого зависит схема и вариант подключения батареи. Вдобавок еще учитывается тип постройки: одноэтажное или многоэтажное здание.

Подключение биметаллических радиаторов отопления при однотрубной системе

Самой выгодной в экономическом плане считается однотрубная система. Чаще такую разводку применяют для высотных зданий, но встречается она и в частных домах, где имеется закрытый тип отопления с принудительной циркуляцией. Биметаллические приборы в однотрубной системе подключены последовательно. Во время циркуляции теплоноситель проходит поочередно через каждый радиатор.

</p>

Слабой стороной однотрубной системы является разность температур. Из-за последовательного прохождения теплоносителя биметаллические крайние батареи на контуре всегда холоднее. Вторым минусом является невозможность выровнять нагрев каждого отопительного прибора. Если на биметаллическую батарею установить регулятор, из-за последовательного подключения при регулировке температура нагрева все равно будет изменяться во всей системе.

Подключение биметаллических радиаторов отопления при двухтрубной системе

По названию уже понятно, что система предполагает использование двух труб: подачи и обратки. Каждый биметаллический прибор подключен параллельно. Такая схема обеспечивает прохождение теплоносителя одинаковой температуры по всем батареям. Вдобавок каждый радиатор можно оснастить регулятором, чтобы устанавливать оптимальный прогрев.

</p>

Минусом считается необходимость использования большего количества труб. Однако эффективность такого отопления лучше. Вдобавок двухтрубная система в частном доме способна работать с естественной циркуляцией без насоса. Надо только выдержать уклоны трубопровода и радиаторов относительно расположения котла.

Какая арматура нужна для монтажа биметаллических радиаторов

Для стандартного подключения понадобится набор торцевых пробок на коллекторы батареи с заглушками и резьбовым переходником для подсоединения труб. В обязательном порядке нужен кран Маевского, чтобы стравливать воздух. Подающую и отводящую трубу оптимально подключать к коллектору биметаллического прибора через запорную шаровую арматуру. Краны помогут безболезненно отсекать батарею от системы в случае ее поломки.

</p>

В зависимости от схемы разводки, может понадобиться третий шаровой кран, который ставят на перемычку – бойпас. Из дополнительной арматуры используют регулятор для изменения температуры нагрева батареи, но только в двухтрубной системе.

Если предполагается подключение биметаллических радиаторов к железным трубам полипропиленовыми отводками, понадобятся переходники с пластика на металл. В зависимости от используемой схемы, для подсоединения нужны тройники, уголки, разъемные муфты – «американки».

Совет! Использование «американок» при подключении биметаллических приборов обогрева позволяет легко отсоединять радиатор от системы без разрезания труб.

Схемы подключения биметаллических радиаторов отопления

Качество прогрева каждого биметаллического прибора зависит от того, по какой схеме он подсоединен к двухтрубной или однотрубной системе. Вообще, существует два вида подключения: нижнее и боковое. Первый вариант проще, но менее эффективный.

Важно! Разводка бывает нижняя и верхняя. В первом варианте одна или две трубы проложены по полу. Во втором варианте подающая труба расположена выше радиатора, а обратка традиционно идет по полу.

Нижнее подключение

Для радиаторов с нижним подключением характерно наличие двух патрубков: входной – подача и выходной – обратка. Где из них какой, описано в инструкции прибора обогрева.

</p>

В однотрубной системе делают разрыв трубопровода для последовательного подсоединения к входному и выходному патрубку. В двухтрубной системе трубы контура остаются цельные, а патрубки подсоединяют врезкой тройников.

Боковое подключение

Чаще всего встречается боковое подключение. В зависимости от схемы, трубы подводят к определенным пробкам коллектора. Здесь существует несколько вариантов:

1. Диагональное подключение эффективно для длинных радиаторов, имеющих больше 12 секций. Теплоноситель подается сверху с одной стороны, проходит по всей биметаллической батарее и отводится снизу противоположной стороны прибора.




2. При одностороннем подключении патрубки подающей и отводящей трубы подсоединяют к пробкам верхнего и нижнего коллектора, расположенные на одной стороне радиатора. Схема удобна для многоквартирных домов, где проходят стояки.




   Внимание! Для одностороннего подключения оптимально использовать биметаллические батареи максимум с 10 секциями, иначе крайние слабо будут прогреваться.

3. Седельное подключение используют при нижней разводке труб. В однотрубной системе широко известной является схема «ленинградка». Подвод патрубков осуществляют только к боковым пробкам нижнего коллектора.




При боковом подключении принято подающую трубу подводить к верхнему, а обратку – к нижнему коллектору. В принудительной системе с циркуляционным насосом практикуют обратное подсоединение, но эффективность теплоотдачи снижается.

На видео установка биметаллических радиаторов отопления своими руками с получением максимальной эффективности теплоотдачи:

Правила установки биметаллических радиаторов

Для осуществления успешного монтажа биметаллического прибора обогрева, стоит придерживаться нескольких простых правил:

1. Во время обвязки радиатора нельзя прилагать большие усилия, иначе можно сорвать резьбу. Оптимально использовать динамометрический ключ, помогающий контролировать усилие.
2. Для подмотки используют фум-ленту или тонкий слой льна с промазкой герметиком. Краску применять нельзя, особенно, если теплоносителем используют антифриз. Толстым слоем сухой лен наматывать опасно, так как это приведет к появлению микротрещин на резьбе. Со временем проявится течь.




3. В цепочке обвязки шаровые краны всегда ставят на трубопровод. От запорной арматуры в сторону радиатора набирают комплектацию остальных элементов.
4. Биметаллическую батарею располагают горизонтально без перекосов. В противном случае появится воздушная пробка, которую невозможно удалить через кран Маевского.

Биметаллические приборы обогрева легкие, но для подвешивания применяют минимум три кронштейна. Два элемента располагают у верхнего коллектора, а один – снизу.

Как установить биметаллический радиатор отопления своими руками

Сам принцип монтирования отопительного прибора в квартире и собственном доме одинаков. Требуется выполнение стандартных действий:

1. На стене по уровню наносят разметку. Сверлят отверстия, вгоняют кронштейны. Их количество зависит от длины радиатора. Стандартно используют 3-4 крепежа. Если длина превышает 1,8 м, требуется 6 кронштейнов.




2. Радиатор навешивают на установленные кронштейны. Линейкой проверяют зазоры от пола, подоконника и стены. Уровнем выставляют биметаллический прибор по горизонтали.




3. Когда биметаллический прибор будет выставлен по горизонтали и надежно зафиксирован, приступают к его обвязке, подключению до отопительной системы.

Обычно принято осуществлять монтаж биметаллических радиаторов на полипропиленовые трубы или используют металлопластик. Когда в квартире старая разводка, то к металлическому трубопроводу подсоединяют батареи отводками из пластиковых труб, если позволяет рабочее давление теплоносителя.

Как подключить биметаллический радиатор отопления в квартире

В многоквартирном доме вся система отопления закольцована по одной схеме. Изменять ее нельзя, иначе может перестать греть весь стояк, проходящий через квартиры последующих этажей. Запрещено изменять диаметр труб.

</p>

Важным нюансом является наличие высокого давления в централизованной системе отопления. По этой причине часто невозможно использовать металлопластиковые и полипропиленовые трубы. Для подключения придется нанимать сварщика.

Как подключить биметаллический радиатор в частном доме

В собственных домах отопление работает под низким давлением. Здесь без проблем можно использовать пластиковые трубы. Схема подключения зависит от вида системы. Если отопление закрытого типа с принудительной циркуляцией, можно использовать однотрубный и двухтрубный способ даже с напольной разводкой.

</p>

При отсутствии циркуляционного насоса однотрубная система неэффективная. Чтобы теплоноситель естественно смог циркулировать, котел всегда располагают по уровню ниже батарей. Биметаллические приборы подключают к двухтрубной системе с верхней разводкой подающей трубы. Обратка пролегает по полу. Схему подключения выбирают боковую одностороннюю или по диагонали.

Проверка работоспособности

По окончании монтажных работ проверяют работоспособность системы. Открыв кран Маевского, начинают заполнять радиатор чрез обратку. Для этого открывают шаровой кран на нижнем коллекторе. Когда весь воздух из батареи выйдет, струей потечет из крана Маевского вода, его перекрывают. Открывают второй шаровой кран на верхнем коллекторе.

</p>

Если в секциях не остался воздух, циркулирующий теплоноситель начнет их прогревать. Наличие холодных участков свидетельствует о воздушных пробках. Процедуру стравливания через кран Маевского повторяют до достижения положительного результата.

Заключение

Подключение биметаллических радиаторов отопления не вызовет сложности, если имеется малейший слесарский опыт. Однако в многоквартирных домах возникнет проблема с перекрыванием стояков. Потребуется обратиться в обслуживающее предприятие за помощью, чтобы не затопить соседские квартиры.

Используемые источники:

• https://otivent.com/ustanovka-batarej-otoplenija
• https://mr-build.ru/otoplenie/kreplenie-batarej-otopleniya-k-stene.html
• https://vse-otoplenie.ru/ustanovka-bimetalliceskih-radiatorov-otoplenia
• https://vdome.club/remont/santehnika/ustanovka-bimetallicheskih-radiatorov-montazh-svoimi-rukami-kak-podklyuchit.html
