Установка байпаса на отопление: 15 фото с процессом и примерами работ

Система отопления с принудительной циркуляцией — сложная конструкция, функционирование которой зависит от каждой из её составляющих. Одним из узлов, обеспечивающих тепло в доме, является циркуляционный насос (нагнетатель). При монтаже в обязательном порядке устанавливается так называемый байпас для циркуляционного насоса, наличие которого в системе обусловлено одновременно несколькими причинами.

Зачем нужен байпас

В сущности, байпас — простая перемычка, которая предоставляет теплоносителю возможность свободно течь в обход какого-либо оборудования. Если говорить конкретно о циркуляционном насосе, то такое устройство позволяет:

• исключить аппарат из теплонесущего контура;
• предотвратить холостой ход двигателя;
• производить тонкую настройку отопления;
• ремонтировать оборудование или проводить сервисное обслуживание без необходимости отключения отопления.

Основные достоинства системы с циркуляционным нагнетателем — это повышенная скорость течения воды и, до некоторой степени, игнорирование сопротивляемости рабочего контура. Но в то же время, такая схема не может работать без электричества.

Более того, при вынужденном переходе на естественную циркуляцию, насос будет создавать дополнительное сопротивление току воды. Такое может произойти, если ему понадобится срочный ремонт. Чтобы это сопротивление убрать, и нужен байпас.

Также байпас необходим в ситуациях, когда надо произвести спуск или наполнение системы теплоносителем. В этом случае нагнетатель будет препятствием на пути воды, и может создать воздушную пробку. Байпас же обеспечит свободный ток жидкости, избавляя от проблемы.

Наконец, при настройке производительности он берёт на себя часть нагрузки, таким образом защищая насос. Настраивать систему приходится не часто, но дополнительная страховка не помешает никогда.

Сборка байпаса

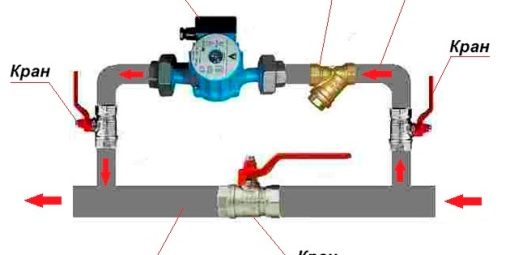

Байпас представляет собой участок основного трубопровода между котлом отопления и рабочим контуром. На этом участке прямого тока устанавливается шаровый клапан, который при включении нагнетателя перекрывает движение теплоносителя. Менее практичное решение — запорный кран, нормальное положение которого при работающей системе — закрытое.

Насос же устанавливается параллельно, посредством двух отводов, врезанный в основную трубу и направленных навстречу друг другу. Для крепления следует использовать быстроразъёмные фитинги типа «американка», что позволит в случае необходимости быстро демонтировать его. По ходу движения жидкости перед нагнетателем устанавливается фильтр грубой очистки, а с обеих сторон эта конструкция ограничивается отсекающими кранами. Диаметр патрубков должен соответствовать входному и выходному отверстиям насоса.

Часто лучшее решение — купить готовый байпас в сборе. Производимые для насосов различного диаметра, они уже оснащены всей необходимой запорной арматурой и фильтром. Всё, что необходимо сделать —вмонтировать его в нужный участок системы отопления и установить насос. Ключевым параметром выступает при этом расстояние между фитингами. Для самого распространенного типа циркуляционных насосов оно составляет 110 мм.

Монтаж байпаса

В первую очередь надо определиться с правильным местом для установки циркуляционного нагнетателя. Место должно быть выбрано так, чтобы имелся простор для удобного ремонта и демонтажа элементов узла. Также необходимо продумать расположение всех вентилей и кранов — к ним должен быть свободный доступ.

При двухтрубной системе отопления циркуляционный насос врезается в обратный контур теплоносителя — это снижает вероятность перегрева.

Алгоритм сборки байпаса различается в зависимости от материала, из которого изготовлены трубы:

• Если трубы пластиковые, то узел насоса собирается сразу, после чего подключается к трубопроводу посредством впаянных тройников.
• Если трубы металлические, следует вначале приварить отводные патрубки для блока насоса, а затем устанавливать вентиль байпаса.

Ни в коем случае нельзя допускать перегрева запорной арматуры из-за сварки — это негативно отразится на её качествах. К примеру, тефлоновая вставка шарового крана может деформироваться. Поэтому место сварного соединения должно быть удалено от кранов и клапанов как минимум на 20 сантиметров.

Насос следует располагать таким образом, чтобы рабочий вал принял строго горизонтальное положение. Это снизит гравитационную нагрузку на вал и увеличит срок службы насоса.

Байпас для циркуляционного насоса в системе отопления

Привет пикабушники ! Сегодня решил написать о установке насоса в систему отопления.

Так же снял видео, для любителей наглядности (https://www.youtube.com/watch?v=eBd428bxsrc)

Небольшая предыстория — дедушкин дом находится на поселке без газа. Последние годы все чаще и чаще возиться с котлом, когда прихожу, он ведь старенький уже, 80 лет исполнилось и самому порой не справиться. Прихожу я туда часто. Там обустроил гараж и мастерскую(люблю работать руками).И со временем понял все недостатки системы. Так как я в настоящее время кочегар,по совместительству, а в будущем надеюсь владелец — решил заняться системой отопления.

Уже установил насос, сейчас ставлю систему продолжительного горения, подумываю о электро отоплении в ночные часы. Но обо всем по порядку.

Для чего ставить насос? Циркуляционный насос ставиться для увеличения скорости потока жидкости в трубах центрального отопления. Например : одноэтажный дом со сложной разводкой — теплые полы,спрятанные трубы или же большая площадь, делающая практически невозможным работу системы на гравитационной циркуляции.Еще ее называют естественной, это когда горячая вода расширяясь поднимается вверх по трубам, вытесняя холодную воду по системе обратно в котел, который ее греет.

Установка насоса в таких системах просто необходима, без нее циркуляции либо не будет вовсе, либо она будет столь мала,что никакого результата кроме перегрева котла не будет.

Вот характеристики моей системы :

Работа на гравитационной циркуляции возможна, да только спроектирована она не верно. Диаметр труб сужается по ходу В течения жидкости, что очень замедляет поток. То есть, когда на выходе из котла температура воды составляет 80 градусов (что требует большого количества твердого топлива в топке котла) второй этаж горячий, температура там такая-же. Но большую часть времени мы проводим на первом этаже, где радиаторы будут где то по 60 градусов, и то не во всех комнатах.

Разница температур обозначается какВ О”T (дельта тэ) и равняется в данном случае 20 градусам. Это многовато для наших морозов.Должно быть меньше.

И чем меньше,тем лучше !) Забегая в перед скажу, что установка насоса уменьшила

О”T до 4-х градусов (при +8 на улице). Но при более низкой температуре теплопотери на обогрев дома у радиаторов будет больше . Значит В иВ О”T возрастет? А вот нет. Так как радиаторы одинаковой температуры (+-4 градуса) то и отдавать тепло они будут вместе, то котлу в морозы будет сложнее прогреть систему, и теперь на шкале будет не 80 градусов при той -же топке, а например 60 (все зависит от температуры за бортом и утепления дома).

Так что насос не помешает и гравитационным системам !

А что если выключат свет ? Системы спроектированные для В принудительной циркуляции почти остановятся.Котел перегреется и может взорваться. Во избежание таких неприятностей насос питают от Источника Бесперебойного Тока.

Но для систем с естественной циркуляцией таких проблем поможет избежать разводка труб по системе байпас: В

То есть при неисправном насосе (поломка, нет электричества ) насос можно перекрыть и заменить, не сливая воду из системы. И можно большим краном перевести систему на гравитационную.

Байпас можно купить, но он не влезал в мою систему.

По этому я решил сварить под мою систему(покороче)

Вот что купил:

собирается примерно так

После сварки байпас выглядит так :

И установил на место:

Как выбрать насос писать не буду, ибо ссылки есть под моим видео. (https://www.youtube.com/watch?v=eBd428bxsrc)

Всем доволен, ни о чем не жалею, всем советую !) Успехов Вам, а я погнал ставить систему продолжительного горения. Ждите пост и видос,пока !)

203

Байпасом называют один из элементов отопительной системы или системы водоснабжения, облегчающий ремонт и техническое обслуживание оборудования, подключённого к этой системе. Помимо этого он обеспечивает более эффективную работу отдельных частей системы. Наличие байпаса в системе отопления даёт следующие преимущества:

Содержание

Для чего нужен байпас

Байпас — это обводный трубопровод, служащий для организации протекания теплоносителя в обход основного пути. Обычно на участке обвода вмонтировано какое либо оборудование. При этом один конец байпаса подключён к подводящему концу трубы, а другой к отводящему. В промежутке между обводной трубой (байпасом) и отверстием входа в прибор устанавливается запорная арматура.

Функция байпаса — целиком изменить течение воды по альтернативному маршруту, а так же, при необходимости, производить регулировку объема поступающей в прибор жидкости.

Для того, чтобы устройство можно было полностью отключить, на отводящем конце трубы монтируют кран. (он находится в промежутке между отверстием выхода оборудования и байпасом)

Первостепенная функция обводки в том, что бы обеспечить непрерывность циркуляции теплоносителя в системе отопления в период нарушения работы подключенного оборудования или отсутствия электричества.

Основа работы заключается в том, что любое устройство установленное посредством байпаса, можно отключить от всей системы просто перекрыв входной и выходной кран. Отключенное оборудование может ремонтироваться или меняться. И при этом непрерывность тока теплоносителя сохранится. Существует несколько случаев применения обводной трубы.

Байпас на отопление

Байпас на радиаторе отопления используют исключительно для систем однотрубного типа. Только здесь применение байпаса оправдано. При отсутствии обводки первая батарея возьмёт в себя самое большое количество тепла, а самая последняя лишь слегка подогреется.

Использование байпаса, соединяющего трубу подачи и выхода теплоносителя, поделит поток на 2 части. Первая часть направляется в радиатор отопления и начинает теплопередачу. Вторая часть потока, с изначальной температурой, движется к последующим радиаторам в последовательной системе.

Байпас на полотенцесушитель

Так же можно установить байпас на полотенцесушитель. Это позволит, при необходимости, отрегулировать его температуру, либо осуществить ремонт или замену. Для перекрытия жидкости необходимо установить дополнительно два шаровых крана (входной и выходной). Обводная труба должна по диаметру уступать (быть меньше) трубе полотенцесушителя.

Байпас для циркуляционного насоса

Подключение насоса с использованием байпаса лучше производить в самотёчных системах. Так же здесь обязательна установка разгонного коллектора и необходимо соблюдение уклонов и определенных диаметров труб. Циркуляционный насос, в данном случае, необходим для увеличения её продуктивности.

При монтаже байпаса в систему с циркуляционным насосом на ней обязательно должен присутствовать шаровой кран (возможно клапан). Во время работы циркуляционного насоса кран (клапан) целиком закрывает просвет обвода. В случае остановки насоса, происходит открытие байпаса и теплоноситель движется уже по нему.

Байпас тёплого водяного пола.

Обводная труба — необходимый элемент при установке тёплого водяного пола. Он нужен для того, что бы отрегулировать температуру воды центральной магистрали (около 80 градусов) до необходимых 40-45 градусов. Для этого необходим трёх-ходовый клапан. Принцип работы прост: необходимое количество воды поступает в систему тёплого пола, а остальная часть проходит дальше. В последствии жидкость, идущая через байпас, смешивается с охлаждённой жидкостью, выходящей из системы тёплого пола, и устремляется дальше.

Байпас в обвязке твердотопливного котла.

Посредством обводной трубы формируется малый циркуляционный контур жидкости. Байпас подсоединяется к трубе подачи жидкости и обратному трёх-ходовому клапану. Таким образом, посредством обводки, смешивается горячая жидкость на выходе и ещё не нагретая жидкость на входе, обеспечивая температуру подаваемой жидкости в котёл более 50 градусов. Это делается во избежании образовании конденсата в котле, приводящее к коррозии.

Виды байпаса в системе отопления.

Помимо того, что установка запорной арматуры производится на входных и выходных патрубках, она так же устанавливается и на байпасе. Существуют следующие типы байпасов, в отличие от типа арматуры:

Нерегулируемая обводная труба

Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.

При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.

Байпас с ручным управлением

Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.

Автоматический байпас

Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:

Клапанный автоматический байпас

Включает в себя шаровой кран, который почти полностью не создаёт сопротивления свободному току жидкости через трубу в свободном режиме. Во время включения насоса скорость течения возрастает. Жидкость из выходного отверстия трубы направляется в магистраль и начинает течь в 2 направлениях. Во время движения по прямому пути никаких препятствий не возникает, а при движении назад теплоноситель утыкается в обратный клапан. Из минусов подобного вида байпаса следует отметить его повышенную чувствительность к загрязненной воде. В случае попадания даже мелкого мусора подобная система может сломаться.

Инжекционный автоматический байпас

В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.

Полезные советы по установке байпаса в систему отопления

Перед установкой байпаса обязательно нужно рассмотреть некоторые его особенностями. Во время подключения радиаторов:

На выходе монтируется шаровой кран. Главное условие сборки составляющих частей — это полная герметичность швов.

Во время установки насоса байпас обычно является частью всей системы и обеспечивает самотек жидкости. Диаметр байпаса с установленным насосом должен быть меньше главной трубы.

Так же в обводной трубе обязателен шаровой кран, либо клапан, для обеспечения свободного тока жидкости и препятствия её обратному ходу.

Байпасом называется перемычка, устанавливаемая на тепловой трассе параллельно основной линии. Эта незамысловатая деталь в виде куска трубы помогает решать разноплановые задачи и потому считается важным элементом любой схемы. Для чего нужен байпас в системе отопления квартиры и частного дома, подробно описывается в нашем материале.

Варианты установки байпаса

Когда мы определили, что такое байпасная линия, рассмотрим вопрос, зачем она нужна и где устанавливается. В зависимости от решаемой задачи элемент принимает вид обводного трубопровода либо прямого участка, соединяющего подающую магистраль с обратной.

Справка. Английское слово bypass в буквальном переводе означает «обход», «перепуск».

Существует несколько вариантов установки байпасов в системах отопления:

1. На радиаторах закрытых и открытых однотрубных систем.
2. Параллельно циркуляционному насосу, работающему в самотечной (иначе – гравитационной) теплосети.
3. Перемычка между подачей и обраткой, образующая малый контур циркуляции для нагрева твердотопливного котла.
4. В различных смесительных узлах.

В многоквартирных домах, где полотенцесушители подключены к общему стояку горячего водопровода, тоже применяется байпасная линия, действующая по аналогии с радиаторной (пункт 1 перечня). Для чего она там нужна, мы расскажем далее.

Первые два варианта хорошо знакомы владельцам частных домов и квартир. К сожалению, некоторые хозяева, считающие себя крупными специалистами, «усовершенствуют» байпасы либо ставят перемычки там, где они мешают нормальной работе системы отопления. Случайные и намеренные ошибки мы также рассмотрим.

Радиаторные перемычки однотрубной схемы

В большинстве многоэтажных зданий советской постройки отопление организовано с помощью однотрубных вертикальных стояков, проходящих через все квартиры. Принцип работы схемы заключается в распределении теплоносителя по батареям на 5—16 этажах за счет большой скорости протока и повышенного давления.

Для справки. Старые чугунные батареи и стальные ребристые конвекторы отличались большими диаметрами внутренних каналов, чье подключение к стояку проектировалось без всяких байпасов. Мы ведем речь о приборах нового поколения с высокой теплоотдачей и меньшей пропускной способностью.

Заметьте, радиаторы подключены к единственной магистрали обеими подводками, между которыми врезан байпас. Трубная перемычка специально смещена в сторону от оси стояка, иначе вода не затечет в батарею, а двинется по прямому пути вниз либо вверх в зависимости от направления подачи. В идеале схема функционирует так:

1. Дойдя до развилки первого отопительного прибора, поток горячего теплоносителя делится приблизительно пополам – одна часть затекает в радиатор, вторая устремляется в байпас.
2. Охладившись на 1—2 °С, первый поток смешивается с байпасным и возвращается в основную магистраль. Температура получившейся смеси становится на 0.5—1 °С ниже начальной.
3. Процесс повторяется аналогично на следующих отопительных приборах. Чтобы тепла хватило всем потребителям, насосы централизованного теплоснабжения прокачивают по магистралям большое количество теплоносителя, уменьшая перепад температур между первой и последней батареей.

Примечание. Подобные схемы встречаются в двухэтажных частных домах. И хотя вертикальный стояк снабжает всего пару радиаторов, на верхнем обогревателе желательно ставить байпас, поскольку производительность бытового циркуляционного насоса гораздо ниже, чем у промышленного «собрата».

Если убрать прямую байпасную линию, то весь объем воды протечет через отопительный прибор и остынет на 1—3 °С. Из-за большой разницы температур каждая последующая квартира получит значительно меньше тепла. В комнате с последним радиатором станет холодно, как в собачьей будке.

Вот почему при вертикальной однотрубной схеме незамысловатый кусок трубы на батарее играет важную роль. В двухтрубных разводках горячий и остывший теплоноситель идет по разным магистралям, поэтому байпас не требуется.

В загородных домах малая производительность циркуляционного насоса компенсируется увеличением диаметра и пропускной способности трубопроводов. Так сделано в горизонтальной однотрубной системе, изображенной на фото. Байпасом выступает основная линия, где протекает примерно 2/3 теплоносителя, а третья часть попадает в батареи.

Обводная линия циркуляционного насоса

В большинстве современных систем водяного отопления насосный агрегат врезается прямо в подающий либо обратный трубопровод, что подробно описывается в другой публикации. Устанавливать байпас в данном случае не нужно:

• при отключении электроэнергии и остановке насоса теплоноситель все равно не сможет циркулировать самостоятельно из-за малых диаметров труб;
• чтобы снять перекачивающий агрегат с целью ремонта или замены, достаточно перекрыть 2 крана и открутить две американки при условии, что узел собран правильно;
• поскольку вода неспособна двигаться по магистралям без принудительного побуждения, то обводная перемычка не поможет сохранить работоспособность системы на время обслуживания насоса.

Единственный случай, когда нужно сделать байпасную ветку для циркуляционного насоса, – самотечная отопительная система. Во-первых, агрегат с патрубками подключения DN 25—32 нельзя врезать в трубу Ø50 мм, применяемую в гравитационной тепловой сети частных жилищ. Такое сужение диаметра остановит любой самотек.

Во-вторых, теплоснабжение должно работать по универсальной схеме. Основной режим – принудительный от насоса, в случае отключения электричества – переход на естественный самотек теплоносителя за счет конвекции. Чтобы организовать такую работу отопления, насосный агрегат необходимо установить на байпас.

Практикуется 2 способа монтажа данного узла:

1. В прямую магистраль врезается шаровой кран, а насос отопления выносится на обводную линию вместе с сетчатым фильтром – грязевиком и запорной арматурой.
2. В разрыв магистрали ставится готовый байпасный узел с перекачивающим агрегатом и обратным клапаном.

В первом варианте переход на самотечный режим производится вручную. Когда подача электроэнергии прекратилась, кто-то из домочадцев должен пойти в котельную и открыть большой кран на прямом участке. Иначе без циркуляции воды котел прекратит нагрев, здание выстынет и вы замерзнете.

Во втором случае после отключения энергии откроется автоматический обратный клапан, находящийся в закрытом положении во время работы насоса. Но не все так радужно, как кажется на первый взгляд:

1. Устройство некоторых моделей шаровых клапанов не предусматривает разборки. Если элемент загрязнится, заржавеет и станет заедать, придется выбросить весь узел (кроме насосного агрегата и фильтра).
2. Изделия в виде U-образной петли, изображенные на фото, служат дополнительным воздухосборником.  Они оснащаются ручным краном сброса воздуха, который надо периодически использовать. Вдобавок грязевик стоит вертикально, это неправильно.


Отсюда вывод: не устанавливайте готовые автоматические байпасы с клапаном и насосом. Лучше своими руками соберите узел с отсекающим краном. Ощутимо выхолаживаться дом начнет через 30—40 минут после отключения, чего вполне достаточно для открытия основной магистрали.

Вариант второй: смонтируйте байпасный узел из отдельных деталей, применив латунный обратный клапан со свободным резиновым шариком, не придавленным пружиной. Как выглядит такой элемент, смотрите на фото и в видеосюжете:

Смешивающие узлы

Эти элементы систем отопления состоят из трехходового термостатического клапана и байпаса, связывающего обратный трубопровод с подачей. Суть такова: байпасная ветка помогает собрать в камере клапана теплоноситель из двух магистралей, а на выходе получить воду требуемой температуры.

Принцип спешивания с применением перемычки и 3-ходового крана используется на различных участках отопительной сети:

• малый контур циркуляции дровяного котла;
• обвязка буферной емкости либо теплоаккумулятора;
• коллектор, распределяющий теплоноситель по греющим контурам водяного теплого пола.

Для справки. Сфера применения узлов подмеса довольно широка. Регулируемое понижение температуры воды путем перемешивания используется в агрегатах воздушного отопления (калориферах) и прочих климатических установках.

Показанный на схеме байпас с трехходовым краном, образующий малый контур циркуляции, предохраняет твердотопливный котел от выделения конденсата на этапе разогрева. Алгоритм процесса выглядит так:

1. При розжиге дров и включении насоса клапан остается закрытым со стороны системы отопления. Выходя из рубашки теплогенератора, вода поворачивает в байпасную линию и возвращается в котел.
2. По мере нагрева температура закольцованного теплоносителя повышается. Когда она достигнет пороговой отметки 50—60 °С (зависит от настройки), срабатывает термоэлемент клапана, постепенно открывающий проток со стороны радиаторов.
3. Чем сильнее нагревается вода в котловом контуре, тем шире открывается проход холодному теплоносителю из системы. В камере клапана происходит смешивание, но температура потока на выходе не опустится ниже установленного порога, пока топливо не сгорит.

В обвязке ТТ-котлов с чугунным теплообменником байпасный узел подмешивания играет роль элемента безопасности. Ситуация: обогрев работает на всю катушку, дрова пылают, и вдруг гаснет свет. Если нет подстраховки в виде ИБП либо электрогенератора, а подача энергии возобновляется спустя 30 минут, вода в батареях успевает остыть.

Заметьте, что в течение получаса котел остыть не успеет – топка полна жара и дров. Стоит включиться насосу, как холодный теплоноситель нагнетается в котловую рубашку и от температурного шока чугунная секция лопается. Поэтому без байпаса в данном случае не обойтись.

Аналогичный принцип смешивания посредством перемычки и клапана задействован в распределительной гребенке теплых полов. Когда температура в греющих контурах достигла нормы (35—45 °С), 3-ходовой кран закрывает сторону подачи от котла, а насос гоняет теплоноситель через байпас по внутреннему кольцу.

Примечание. На случай если автоматически регулируемые контуры дружно закроются, гребенка оснащается разгрузочным байпасом. Благодаря ему насос «крутит» воду по двум коллекторам, а не перемешивает внутри себя, что снижает ресурс агрегата.

Применение соединительной перемычки в обвязке буферной емкости идентично предыдущим вариантам и показано на схеме.

Ошибки при монтаже

Некоторые домашние, а точнее, квартирные умельцы при замене старых чугунных радиаторов на новые алюминиевые преднамеренно допускают две тупые ошибки:

• монтируют на прямой байпасной трубе шаровой кран с целью направлять весь теплоноситель в собственную батарею;
• наслушавшись советов «умных» людей, собирают смесительный узел с трехходовым краном, дабы регулировать теплоотдачу отопительного прибора.

Сразу оговоримся, что подобный монтаж в частном доме ошибкой не считается: там вы проживаете единолично и сами распоряжаетесь отоплением. В «многоэтажке» такие действия вредят соседям, поскольку вы разбалансируете систему и отбираете большее количество тепла. Значит, смежные квартиры получают меньше. Как это происходит, смотрите на видео:

Вместо дальнейшего перечисления ошибок, предлагаем ознакомиться с рекомендациями, как правильно устанавливать байпас своими силами:

1. Перемычка на батарее многоквартирного дома – это труба без всякой запорной арматуры и клапанов. Максимум, что допускается — уменьшить диаметр на 1 типоразмер (стояк DN 20 — соединитель DN 15);
2. Хотите регулировать теплоотдачу радиаторов – ставьте, пожалуйста, ручные либо автоматические термостаты. Есть специальные полнопроходные модели для централизованных сетей.


3. Если в загородном доме организовано энергонезависимое гравитационное отопление, насос монтируйте только на байпасе. Самотек не предусмотрен – перемычка не нужна.
4. При самостоятельной сборке смесительных узлов следите, чтобы циркуляционный насос оказался со стороны открытого выхода клапана. Другие варианты неработоспособны.
5. Трехходовой вентиль, оснащенный термоголовкой, функционирует от выносного датчика температуры. Последний ставьте на трубу за клапаном, куда выходит смешанный теплоноситель. Тогда элемент сможет ориентироваться по его температуре.

Пункт №3 требует пояснения. У 3-ходовых кранов один патрубок всегда открыт – тот, откуда выходит результирующая смесь. С той же стороны ставится насос. Если агрегат расположить на любом входном патрубке, то дальнейшие события пойдут по одному из двух сценариев: прекратится циркуляция либо теплоноситель пойдет через байпас, замкнется в котловом контуре и не попадет в радиаторы.

В заключение кратко о ГВС

Поскольку все основные выводы мы сделали по ходу описания, дополним информационную картину установкой байпаса на полотенцесушитель. Это единственный случай, когда кусок трубы ставится только для удобства обслуживания или замены обогревателя. На теплоотдачу элемент практически не влияет благодаря скорости течения и давлению в водопроводе. Принцип действия аналогичен работе байпаса на батареях отопления, только здесь мы распределяем горячую воду.

Функционирование отопительной системы с принудительной циркуляцией зависит от каждого элемента этой сложной конструкции. Одним из важнейших узлов, который обеспечивает обогрев жилья, является нагнетательный насос. Поэтому байпас для циркуляционного насоса устанавливается в обязательном порядке. Монтаж этой детали в систему необходим сразу по нескольким веским причинам, которые нельзя просто игнорировать.

Какие функции выполняет байпас?

По сути, байпас является обычной перемычкой, благодаря которой теплоноситель может свободно течь, обходя какое-либо оборудование. Благодаря такому простому элементу, представляющему собой кусок трубы можно решить самые разноплановые задачи, из-за чего данная деталь важна в любой схеме.

Если рассматривать конкретно циркуляционный насос, то существует несколько важных факторов, зачем нужен байпас в системе отопления. Данное устройство позволяет:

• исключить аппарата из теплонесущего контура;
• предотвратить у двигателя холостой ход;
• делать точную настройку отопления;
• производить ремонт или сервисное обслуживание без отключения отопления.

Главными плюсами системы оборудованной циркуляционным нагнетателем являются высокая скорость циркуляции теплоносителя по магистрали, а также некоторое игнорирование сопротивляемости действующего контура.

Но есть нюанс – данная схема не работает без подачи электроэнергии.

Кроме этого, при необходимости перехода работы системы на естественную циркуляцию, из-за насоса будет создаваться дополнительное сопротивление. Это может произойти в том случае, когда двигателю потребуется срочный ремонт. Для устранения данного сопротивления потребуется байпас.

Кроме того, байпас потребуется в тех ситуациях, когда необходимо спустить воду или наполнить контур жидкостью. В этом случае нагнетатель является препятствием на пути циркуляции, из-за чего может возникнуть воздушная пробка. Байпас позволяет обеспечить свободное прохождение теплоносителя, предотвращая проблему.

И наконец, во время настройки производительности часть нагрузки ложится на него, что защищает насос. Настройка системы производится достаточно редко, но дополнительная страховка лишней не бывает.

Виды байпасов для отопительной системы

Запорную арматуру на отопление монтируют не только на входном и выходном патрубках, но и непосредственно на байпасе с насосом. В зависимости от того, какой вид устройства используется, различаются три разновидности обходных труб:

• нерегулируемые;
• с ручным управлением;
• автоматические.

У каждого из видов есть свои особенности использования и своеобразная конструкция.

• Нерегулируемая обходная труба. Это и есть неуправляемый байпас, неоснащенный каким-либо дополнительным оборудованием. Просвет патрубка находится постоянно открытым, из-за чего жидкость движется по нему в неуправляемом режиме. В основном данные конструкции используются при подключении отопительных радиаторов и контура из полипропилена.

При проектировании системы обогрева нужно помнить о том, что теплоноситель всегда движется по пути наименьшего гидравлического сопротивления. Из-за чего диаметр нерегулируемого байпаса, который смонтирован в вертикальном положении, должен быть меньше диаметра проходного сечения главной трубы. В противном случае под действием силы тяжести теплоноситель будет уходить в расположенный ближе байпас.

В случае горизонтальной разводки работают другие законы. Горячий теплоноситель стремится подняться вверх, из-за того что обладает меньшим удельным весом. Из-за этого байпас нижней разводки, как правило, равен основной магистрали, а патрубок, отходящий к радиатору – меньше.

• Байпас с ручным управлением. Обходной патрубок, на котором смонтирован шаровой кран, называется байпасом с ручным управлением. Кран данного типа наиболее подходит для обходного пути, так как в открытом состоянии не сужает внутренний просвет трубок, а значит, не будет создаваться добавочное гидравлическое сопротивление циркуляции теплоносителя.

Использование запорного устройства дает возможность регулировать количество жидкости, которая проходит через обвод. В случае, когда кран находится в полностью закрытом положении, то поток будет идти по основному пути. Необходимо помнить о том, что рабочие детали шаровых кранов при неиспользовании устройства могут прикипать друг к другу. По этой причине кран данного типа необходимо время от времени поворачивать, даже если этого не требуется.

Байпасы с ручной регулировкой используются при подключении батарей отопления в однотрубной магистрали и обвязке гидравлического насосного оборудования.

• Автоматический патрубок. Данный вид байпаса используется для обвязки насосного оборудования гравитационной системы обогрева. Жидкость в данной магистрали циркулирует по контуру без помощи перекачивающего прибора. Электрическое устройство интегрируется в контур, чтобы повысить скорость циркуляции теплоносителя, из-за чего уменьшаются теплопотери, равномерно прогревается помещение и увеличивается общий КПД системы.

Перенаправление движения теплоносителя в обвязке насоса с автоматическим агрегатом осуществляется без вмешательства человека. В момент работы насоса жидкость движется через прибор, а байпас перекрывается. В том случае, когда насос останавливается, из-за отключения подачи электроэнергии или поломки, то теплоноситель начинает движение через байпас. Недвижимая крыльчатка агрегата полностью перекрывает поток или ограничивает его.

Автоматические устройства делятся на два вида:

• клапанный или с обратным клапаном;
• инжекционный.

Касаемо первого типа, в обходную трубку монтируется обратный шаровой клапан, создающий минимальное гидравлическое сопротивление, и почти не препятствующий прямому движению теплоносителя в самотеке. Когда насоса включается, скорость движения потока возрастает. Жидкость из выходного патрубка поступает в трубопровод и растекается в обоих направлениях.

Далее по контуру он идет без каких-либо препятствий, а в случае перемещения в обратную сторону его останавливает обратный клапан. Так как гидравлический напор со стороны выходной трубки выше, чем со стороны входной, то шарик плотно прилегает к седлу клапана,  перекрывая целиком просвет в трубопроводе.

Главным минусом байпаса с обратным клапаном является его восприимчивость к чистоте теплоносителя. Попадание любых загрязнений – ржавчины, окалины, накипи – способно вывести его из строя.

Второй тип – инжекционный байпас, работающий по принципу гидроэлеватора. В главный трубопровод вваривается насосный узел, который нужно устанавливать на трубопроводе меньшего диаметра. В тоже время входной и выходной патрубки продолжаются внутри магистрального трубопровода. При активации насоса часть потока проходит в диффузор входной трубы, движется через прибор, после чего ускоряется.

У выходного патрубка есть незначительное сужение, поэтому он похож на сопло, сквозь которое вода под напором с большей скоростью выбрасывается в главный трубопровод. За срезом сопла образовывается область разряжения. Благодаря этому из байпаса затягивается жидкость. Струя, которая вылетает под напором, увлекает за собой оставшуюся воду и передает ей кинетическую энергию.

Благодаря этому, весь поток после придания ему ускорения движется далее по магистрали. Подобное направленное движение теплоносителя исключает образование обратного потока. В том случае, когда насос перестает работать, жидкость спокойно движется через байпас при помощи естественной циркуляции.

Сборка и монтаж прибора

Байпас является участком основного трубопровода между отопительным котлом и рабочим контуром. На данном участке прямого движения монтируется шаровый клапан, который в момент включения нагнетателя заграждает движение жидкости. Решением, отличающимся меньшей практичностью, является запорный кран, нормальным положением которого является – закрытое.

Монтаж насоса осуществляется параллельно, при помощи двух отводов, врезанных в основную магистраль и направленных напротив друг друга. В качестве крепления рекомендуется применять быстроразъемные соединители типа «американка», что дает возможность при необходимости его быстро снять.

По ходу движения теплоносителя перед нагнетателем монтируется фильтр с грубой очисткой, а с обеих сторон данная конструкция ограничивается отсекающими кранами. Патрубки должны иметь диаметр, который соответствует входному и выходному отверстиям насоса.

Наиболее удачным решением является приобретение готового собранного байпаса. Они производятся для насосов различных диаметров и уже оборудуются необходимой запорной арматурой и фильтром. Все что требуется сделать – установить его на определенный участок отопительной системы и установить насос.

Ключевой характеристикой в данном случае является расстояние между фитингами. Для наиболее распространенного типа циркуляционных насосов оно составляет 110 мм.

Установка байпаса в системе отопления не отличается сложностью, но следует соблюдать простые правила монтажа.

Прежде всего, необходимо определится с нужным местом для монтажа циркуляционного нагнетателя. Данное место необходимо выбрать таким образом, чтобы было место для удобного ремонта и демонтажа деталей узла. Кроме того, необходимо обдумать расположение всех вентилей и кранов – они должны находиться в свободном доступе.

В случае двухтрубной отопительной системы, циркуляционный насос необходимо врезать в обратный контур теплоносителя – это снизит вероятность перегрева.

Методы сборки байпаса различаются в зависимости от материала, который был использован для изготовления труб:

1. В случае если материалом труб является пластик, то узел насоса собирается сразу, и тут же подключается к трубопроводу при помощи впаянных тройников.
2. С металлическими трубами вначале необходимо приварить отводные патрубки для блока насоса, после чего смонтировать вентиль байпаса.

Перегрев запорной арматуры из-за сварки не допускается, так как впоследствии это негативно скажется на ее характеристиках. Например, вставка из тефлона в шаровом кране может быть деформирована. Из-за этого расстояние от кранов и клапанов до места проведения сварочных работ должно составлять минимум 20 сантиметров.

Насос должен быть расположен так, чтобы рабочий вал находился в строго горизонтальном положении. Это позволит снизить гравитационную нагрузку на вал и увеличит срок службы насоса.

Популярные ошибки и рекомендации по установке

Некоторые доморощенные умельцы во время замены чугунных батарей на новые алюминиевые допускают две грубейшие ошибки:

• устанавливают на прямой байпасной трубе шаровой кран, для того чтобы направлять всю жидкость в собственную батарею;
• нахватавшись «знаний» от таких же умельцев, собирают смесительный узел с трехходовым краном, для того чтобы регулировать теплоотдачу прибора отопления.

Стоит заметить, подобная устанавливаемая развязка не является ошибкой в частном доме: там отоплением распоряжаются непосредственно хозяева дома, которые проживают в нем единолично. В «многоэтажках» подобное «рукоделие» может нанести вред соседям, так как способно разбалансировать систему и отобрать большую часть тепла. Из-за этого люди в смежных квартирах будут замерзать.

Далее лучше ознакомиться с тем, как правильно самостоятельно монтировать байпас:

1. Перемычка на батарее в «многоэтажке» должна представлять собой обычную трубу без какой-либо запорной арматуры и клапанов. Максимум, что можно – уменьшение диаметра на 1 типоразмер (сток DN 20 – соединитель DN 15).
2. При желании регулировки теплоотдачи нужно установить ручные или автоматические термостаты. Существуют специальные полнопроходные модели для централизованных сетей.
3. В случае если загородный дом оборудован энергонезависимой гравитационной системой отопления, насос устанавливается только на байпасе. Самотек не предусмотрен, в перемычке нет необходимости.
4. В случае самостоятельной сборки смесительных узлов необходимо следить за тем, чтобы циркуляционный насос оказался со стороны открытого выхода клапана. Прочие варианты неработоспособны.
5. Трехходовой вентиль, оборудованный термоголовкой, работает от выносного датчика температуры. Его необходимо установить на трубе за клапаном, куда поступает смешанный теплоноситель. В этом случае элемент ориентируется по его температуре.

Байпас для циркуляционного насоса – простое инженерное решение, которое дает возможность улучшить эффективность отопительной системы и добиться комфортной температуры во всех помещениях. Поломка отдельных частей магистрали либо отключение подачи электроэнергии не доставит больших неприятностей. Теплоноситель продолжит циркулировать по магистрали, а в доме сохранится тепло.

Используемые источники:

• https://www.domskotlom.com/bajpas-dlya-cirkulyacionnogo-nasosa/
• https://pikabu.ru/story/ustanovka_tsirkulyatsionnogo_nasosa_v_sistemu_otopleniya_svarka_baypasa_svoimi_rukami_5384512
• https://ribler.ru/otoplenie/bajpas-v-otopitelnoj-sisteme-funkcii-i-naznachenie/
• https://otivent.com/bajpas-v-sisteme-otoplenija
• https://santehnikportal.ru/otoplenie/bajpas.html
