Вытяжка для газовой колонки в частном доме, квартире: виды устройств

<index>

Установка газовой колонки помогает решить все еще распространенную проблему отсутствия или нерегулярной подачи горячей воды в квартиры. А для владельцев частных домов это наиболее удобный, наряду с использованием двухконтурных газовых котлов способ ее получения.

Устанавливая газовую колонку, следует знать, что пренебрежение требованиями, предъявляемыми для таких работ, чревато не только претензиями со стороны контролирующих организаций, но и может стать причиной несчастных случаев. Газовая колонка может работать и без вытяжки, но скажите, куда будут деваться продукты сгорания?

В статье будет рассказано, для чего нужна вытяжка для газовой колонки в квартире, каковы особенности расчета ее параметров и советы по выполнению работ.

Предназначение вытяжки для колонки и ее виды

Основное назначение вытяжки состоит в удалении продуктов сгорания газа в горелках колонки. Сами по себе углекислый газ и водяные пары не несут опасности для человека, но их избыток сокращает количество свободного кислорода. Но это в лучшем случае. В выходящих газах содержится немалое количество продуктов неполного сгорания, в том числе самый опасный компонент – угарный газ. Отравление угарным газом является самым частым при эксплуатации котлов и печей на твердом, жидком или газообразном топливе.

Второе назначение вытяжки принудительная циркуляция воздуха в помещении, где предусмотрена установка приборов, работающих на газе.

По своим типам вытяжки делятся на две категории:

Встраиваемые в стандартные дымоходные каналы;
Индивидуальные вытяжные устройства.

Вытяжка в частном доме обычно относятся ко второму типу.

Также вытяжки можно делить на:

жесткие, работа по монтажу которых предполагает использование прямых коротких участков, соединенных специальными уголками с герметизацией стыков при помощи специального металлического скотча;
гибкие, выполненные из гофрированной трубы, позволяющие изгибать ее в желаемом направлении.

Жесткая и гибкая вытяжки для газовой колонки

Все варианты исполнения выполняются из металла, который должен иметь высокую коррозионную стойкость по отношению к продуктам сгорания. Это:

Нержавеющая сталь;
Эмалированная сталь;
Алюминий.

Наибольшую стойкость к коррозии и малое сопротивление продвижению газов имеют эмалированные трубы, но они имеют повышенный вес и допускают монтаж только прямых участков.

Гофрированные вытяжки имеют предпочтение в большинстве случаев применения. Даже то, что гофрированная поверхность имеет повышенное сопротивление для движения газов, отсутствие резких перегибов и плавность переходов полностью компенсирует этот факт.

Установка вытяжки для колонки

Монтаж вытяжек должен подчиняться определенным условиям. Так, в нормативных документах по безопасной эксплуатации оговариваются:

Высота прямого участка над колонкой – не менее 500 мм (в ряде случаев – не менее 250 мм);
Длина соединительных треб – не более 3-х метров в новых зданиях и не более 6 в остальных;
Количество изгибов трубы – не более трех с радиусом изгиба не меньше диаметра трубы. Выполнение изгибов с меньшим радиусом не допускается вообще.
Наличие уклона в сторону колонки – не менее 0.01.

Правильная установка дымохода

В один дымоход газовая колонка подключается только на некотором расстоянии от предыдущего подключения. Считается что каждый дополнительный метр вытяжки расположенный по горизонтали снижает производительность на 5-10%.

Выбор труб для вытяжки в зависимости от колонки

Диаметр трубы определяется мощностью газовой колонки и обычно приводится в сопроводительной документации. В случае неясностей можно определить требуемые размеры по диаметру выходного патрубка колонки. Вытяжка должна иметь не меньшее сечение.

Выбор труб для вытяжки

Важно знать, что чрезмерное увеличение площади сечения может привести к отрицательным последствиям. Большая тяга увеличит эффективность вентиляции и приведет к избыточному оттоку воздуха из помещения. В случае наличия канала вентиляции это вызовет подсос недостающего воздухи из него. Отсюда и частые жалобы на неприятные запахи после установки вытяжки. Для устранения этого эффекта при работе колонки следует обеспечить приток воздуха, приоткрыв окна или форточки.

Расположение вытяжных труб для газовой колонки

Поскольку температура газов на выходе колонки достигает больших значений, особенно на начальном участке, то минимальное расстояние до поверхности стен и потолка из сгораемых материалов должно составлять не менее 25 см. Применение тепло и огнезащитных материалов позволяет сократить это расстояние до 10 см. При стенах из негорючих материалов расстояние не менее 5 см.

Наибольшее количество нюансов возникает при установке вытяжки в частных домах. Здесь необходимо учитывать множество различных факторов:

Расстояние от вытяжной трубы до конька крыши;
Наличие рядом стоящих зданий и высоких деревьев;
Преимущественное направление ветра.

Каждый из перечисленных факторов влияет на высоту верхнего обреза трубы. При высоте не менее расчетной гарантируется отсутствие обратной тяги в помещении, где установлена вытяжка для газовой колонки.

Вытяжные трубы

Меньше всего проблем возникает при установке газовой колонки с принудительной вытяжкой. Входной и выходной патрубки таких водонагревателей обычно выполняются коаксиальными и идут в комплекте с колонкой или котлом.

Установка газовой колонки. Делаем вытяжку своими руками

Дымовая труба должна быть закрыта защитным колпаком. Он не позволит осадкам попадать внутрь трубы и несколько увеличит тягу за счет подсоса воздуха.

Обязательно наличие утепления для труб, проходящих через неотапливаемые помещения и выходящих на улицу. Невыполнение этого требования приведет к скапливанию конденсата и уменьшению проходного сечения. Наличие большого количества водяных паров продуктах сгорания может даже привести к полному перекрытию сечения в нижней части колена вертикальной уличной трубы во время сильных морозов. Для удаления излишков конденсата в нижней части колена следует предусмотреть отверстие диаметром 10 – 20 мм.

Также в местах перехода труб на вертикальный участок следует установить лючок для периодического удаления скопившейся сажи.

Категорически запрещено встраивание вытяжек в вентиляционные каналы зданий.

Предлагаем вам посмотреть видео, где показаны правильная или неправильная установка вытяжки.

</index>

Зачем газовой колонке вытяжка?

Газовая колонка – удобное устройство, позволяющее обеспечить жильцов дома горячей водой в любое время года. Современные аппараты оснащены регуляторами температуры, датчиками работы водоразборной точки и другими удобными функциями. Но даже самый современный агрегат не убережет от угарного газа, если дымоходы в доме не чистятся.

Кроме того бытовой газ – взрывоопасен, и при утечке, в определенной пропорции с кислородом, может спровоцировать катастрофу.

Решить вопрос с выводом продуктов сгорания и обеспечением достаточно большой тяги поможет вытяжка. Устанавливать ее следует строго в соответствии с требованиями нормативных документов.

Не следует путать дымоход колонки с устройствами для других приборов кухни, работающих на газу.

Преимущества встраиваемых угольных вытяжек для кухонных плит рассмотрим в одной из следующих статей.

Требования к дымоходам для газовых колонок (СНИП)

Требования к дымоходам изложены в следующих документах:

СНиП 41-01-2003 в новой редакции (СП 60.13330.2012);
НПБ 252-98 (нормы пожарной безопасности);
СП 42-101-2003;
ВДПО (правила производства трубо-печных работ).

Основные положения, касающиеся непосредственно удаления дыма от бытовых колонок, собраны в следующих пунктах:

Площадь сечения трубы дымоотвода должна быть большей или равной сечению выходного патрубка колонки;
Прокладка газовых труб через жилые комнаты запрещена;
Система дымохода должна быть полностью герметична, стойка к коррозии и температурам до 200°C;
Вертикальный участок дымохода на выходе из колонки не должен быть короче 500мм. Лишь в некоторых случаях этот показатель уменьшается до 250мм;
Длина соединительных труб не должна быть более 3м в проектируемых домах и не более 6м в существующих;
В конструкции допускается устройство не более 3 поворотов с радиусом не менее диаметра трубы;
Если стена здания выполнена из негорючих материалов — расстояние от нее до вытяжной трубы должна быть не менее 5см, если материал стен горюч — не менее 25см. Если выполнены огнезащитные требования СП 42-101-2003 –расстояние может быть уменьшено до 10см;
Если соединительная труба проходит через неотапливаемое помещение, ее необходимо защитить теплоизоляцией;
Уклон трубы вытяжки в сторону колонки должен составлять более 0.01;
Нельзя использовать одну вытяжку для газовой колонки и для газовой плиты;
Высота потолков в помещении с водонагревателем и дымоходом не должна быть менее 2м. Площадь – не менее 7.5 м для одного прибора, не менее 13.5- для 2х.

Расчет параметров вытяжки

Перед началом работ по установке дымоотвода для газовой колонки в квартире или частном доме, необходимо рассчитать параметры отводящего канала. Эти параметры определяют необходимое количество отводимого воздуха из помещения.

При расчете следует учитывать следующие показатели:

мощность отопительных приборов;
объем отводимых газов;
разницу температур наружного воздуха и продуктов сгорания;
высоту трубы дымохода (для газовых установок не менее 2м).

Существует множество разновидностей трубопроводов для газовых колонок, различного диаметра, формы, длины. Стандартные диаметры дымоходов — 110-130 мм. При мощности колонки до 19 кВт используется труба диаметром 11 см, свыше – 13см.

Какую гофру используют для дымоходов

Продукты сгорания в многоквартирном воде выводятся в вентиляционный канал, в частном — на улицу. В зависимости от места вывода газов, трубы делятся следующим образом:

Коаксиальные — вывод трубы организован через стену или крышу дома на улицу;

Представляет собой конструкцию из двух труб, большая из которых надета на меньшую. Через свободное пространство между трубами к огню поступает кислород с улицы.

Дымоходные — с подключением к вентиляционному каналу.

Дымоходные трубы в свою очередь могут быть гладкими стальными и гофрированными.

Гладкие стальные трубопроводы. Покрываются белой жаростойкой эмалью или оцинковываются. Максимальная длина -1.5м. Изготавливается из листовой стали минимальной толщиной 0.6мм. Из-за разницы температур в трубах образуется конденсат, замерзающий зимой. Поэтому конструкцию нужно тщательно утеплять.
Гибкие гофрированные воздуховоды. Гофрированные трубы – лучший выбор для отвода отработанных газов от колонки. Они удобны, надежны, недорого стоят. За счет малого веса и гибкости их удобно монтировать.

Стандартный диаметр гофротрубы -11 и 13см. Максимальная длина – до 3м. Если нужно смонтировать более длинный участок — детали соединяются металлизированным скотчем. Его так же можно использовать при ремонте гофры.

При выборе трубы для вытяжки необходимо учесть температуру отходящих газов. Обычно в колонке она достигает 200-300°С, таким образом рабочая температура гофры должна быть не менее 350°С.

Изготавливаются гофрированные дымоотводы из нержавеющей стали или алюминия.

В случае вывода газов через стену, в ней подготавливается специальное отверстие с установленным проходным патрубком, изолирующим стену и трубу друг от друга.

Рассмотрим особенности каждого материала.

Дымоход из нержавейки:

Выдерживает нагрев до 900°С.
Нержавеющая сталь – прочный и коррозионностойкий материал;
Гофра изгибается в любую сторону, не нуждается в дополнительных фитингах.

Алюминиевые:

Многослойная конструкция из алюминиевой фольги и армирующей проволоки не уступит в гибкости нержавеющей гофре;
Температура выходящих газов не должна превышать 400° С;
Алюминий легче нержавейки и лучше растягивается;
Данные изделия уступают аналогам из нержавейки в прочности.

Использование алюминиевых труб не запрещено, но, как показывает практика, инспекторы в большинстве случаев требуют заменить алюминий на другой материал.

В любом случае, следует приобретать исключительно сертифицированную продукцию.

Средние цены на комплект

Средняя стоимость комплекта в первую очередь зависит от протяженности дымохода и диаметра выбранной трубы.

При покупке следует учесть, что гофра из алюминия растягивается от первоначальной длины в 0.65см до 3м. Изделия из нержавейки растягиваются мало. Средняя стоимость изделий:

Алюминий — 200руб/м;
Нержавеющий рукав – 650руб/м.

Кроме того, следует приобрести специальный металлический скотч, герметики и необходимые фитинги.

Средняя стоимость полного комплекта из алюминия- 500руб, из нержавейки- 1000руб.

Как установить

Установкой газового оборудования должен заниматься специалист. Если вы все же приняли решение установить трубу самостоятельно — обязательно ознакомьтесь со всеми требованиями техники безопасности.

Порядок действий:

Точно измеряем расстояние, необходимое для установки дымохода, наносим на стену разметку;
Закупает хомуты для крепления, трубки, переходник с колонки, узлы для прокладки труб через перекрытия, сопло для прикрытия дымоотвода улицы;
Определяем, куда будет выходить труба — в шахту вентиляционного канала, либо на улицу, подготавливаем соответствующие технологические отверстия;
Начинаем монтаж нижней части дымохода – подключаем его к колонке;
Подсоединяем трубу с задвижкой для нарастания тяги;
Крепим оставшиеся части дымохода с установленными через каждые 1.6м хомутами;
Все места расположения проходов через перекрытия и крышу обязательно изолируются заглушками во избежание возникновения пожаров;
Если в помещении не предусмотрен вытяжной канал внутри стены, рекомендуется использовать насадную или коренную трубу для газовой колонки;
Если крепятся стальные трубы — необходимо предусмотреть наличие Г-образных переходников на канал вентиляции и вытяжку;
Все стыки соединяют с помощью термоустойчивых герметиков;

Совет от профессионала: Для монтажа вытяжки в частном доме лучше использовать коаксиальные трубы, либо трубы «Сэндвич», двойные, с утеплением. В многоквартирном доме вообще не следует заниматься самостоятельной установкой дымохода.

Частые ошибки

Ошибки при установке элементов вентиляции чреваты нарушениями правильной работы конструкции и потери безопасности эксплуатации. Наиболее распространены следующие:

Совмещение вытяжек для колонки и газовой плиты, либо для газового котла. В этом случае в вентиляционной шахте возможно возникновение обратной тяги и угарный газ будет возвращаться в помещение;
Не стоит подключать две колонки к одному дымоходу;
Следующая ошибка касается установки газовой колонки — ее часто размещают в ванной комнате, этого нельзя делать. Все газовые приборы должны оборудуются в комнатах с окном;
Мастера – самоучки часто путают вентиляционный канал со стояком, подводящим воду к колонке. Последствиями такой ошибки будет замена всего газового оборудования, причем не только у вас, но и у соседей снизу. Удаляют жидкость газовые службы. Они отключат газ и выпишут немалый штраф;

Заключение

Наш дом, будь то небольшая студия или огромный особняк, в первую очередь должен быть безопасным, а газовая колонка – удобное, но при этом потенциально опасное устройство.

Поэтому не стоит пренебрегать установкой вытяжки — она способна спасти вам жизнь. Рекомендую при монтаже оборудования обратиться к профессионалам — не подготовленному человеку сложно сделать все правильно.

В любом случае, ознакомьтесь с необходимыми нормами и правилами установки и сделайте правильный расчет. От вас зависит безопасность вашего дома и ваших близких. Не нужно экспериментировать.

А я прощаюсь и жду вас в наших сообществах. Там много полезных видео, советов, ссылок и сборников норм и правил. Присоединяйтесь!

В процессе работы газового нагревателя образуется водород, угарный газ и частично кислород. Накапливаясь в помещении, угарный газ представляет опасность для жизни человека. Прочие продукты горения природного газа способствуют загрязнению и быстрому износу газового оборудования. Поэтому так важен вывод продуктов сгорания наружу.

Как выбрать вытяжку для газовых котлов и колонок?

Существует несколько разновидностей труб для монтажа системы вентиляции при установке газовой колонки.

Общим правилом является необходимость приобретения труб не менее 11 мм в диаметре. Интенсивность удаления продуктов сгорания при работе газового котла или проточной колонки напрямую зависит от диаметра трубопровода.

Лучшим вариантом будет приобретение труб диаметром 13 мм. Более широкие дымоотводы монтируют, если предусмотрено несколько точек водозабора при более мощном газовом оборудовании.

Существуют установленные требования к качеству материалов для вытяжки продуктов сгорания газовой колонки. Для эффективной, надёжной и безопасной работы требуется:

Повышенная гладкость внутренних стенок трубопровода (эквивалентная шероховатость не более 1 мм), чтобы не только газы, но и сажа беспрепятственно покидала коммуникации. Шероховатость выше разрешённых параметров создаёт благоприятные условия для задержки золы и сажи, что приводит к сужению просвета трубы и недостаточной интенсивности удаления газов.
Устойчивость труб к действию высокой температуры и агрессивной атаке химически активных соединений продуктов сгорания.

Окончательный выбор материала труб для вытяжки остаётся за хозяином. На него влияют не только соображения практичности, но и материальные возможности на данный момент.

Производители предлагают трубы разного качества, цены и срока службы:

Алюминиевые. Лёгкие, доступные по цене трубы обладают одним недостатком – они быстро прогорают при работе в условиях высоких температур.
Вытяжка из оцинкованной стали защищена от коррозии, имеет демократичную цену, но при её работе в условии высокотемпературного режима могут выделяться вредные вещества.
Хорошим выбором являются вытяжки из стали с эмалированным покрытием. Эти коммуникации обладают высокой устойчивостью к температурному режиму, безупречной гладкостью внутренней стенки, но не дешёвы.
Лучшим выбором специалисты признают вытяжки для газовой колонки из нержавеющей стали. Они характеризуются длительным сроком службы, отличной гладкостью, устойчивы к температурным и химическим воздействиям. Бывают разной конфигурации, но монтаж вытяжки из нержавейки достаточно дорог.

Рекомендуем ознакомиться: Вытяжка для газового котла и правила ее установки в частном доме

Количество фитингов (а значит соединений и потенциальных протечек воздуха) напрямую влияет на герметичность будущей вытяжки. Плотность дымоотвода должна соответствовать классу В, а это минимум подсоса воздуха извне. Последний параметр для выбора – конфигурация труб для вытяжки:

обычные трубы с монтажом на фитингах,
гофрированные, гибкие,
коаксиальные.

Коаксиальная труба представляет собой сложную конструкцию, где одна труба вставлена в другую с достаточным зазором по диаметру. По внутренней трубе осуществляется отвод продуктов горения. По просвету между внешней и внутренней трубой принудительный поддув чистого воздуха извне в помещение.

Коаксиальная вытяжка из нержавейки имеет не только повышенную стоимость, но и ряд практических преимуществ:

Изолированность внутренней трубы + подача холодного воздуха не дают трубе нагреваться в процессе работы. Отпадает необходимость в дополнительной теплоизоляции, повышается безопасность.
В помещении пополняется содержание кислорода, который «забирает» газовая колонка при работе.

Альтернативой дорогостоящему коаксиальному дымоходу из стали является дешёвый двухканальный пластиковый трубопровод. Однако его срок службы значительно ниже.

Обратите внимание! Большинство современных газовых колонок и котлов имеют закрытую систему сгорания топлива. Для них монтаж коаксиальной вытяжки является обязательным.

Гофрированные трубы из нержавеющей стали можно назвать идеальными для монтажа бытовой газовой вытяжки: они удобны при сборке, имеют минимальное количество соединений, имеют высокую антикоррозийную устойчивость, их легко спрятать в шкафах. Это наиболее дорогие и наиболее долговечные трубы для дымоотвода при газовом оборудовании.

Нормы и правила для установки газовой вытяжки

Вытяжка для газовой колонки приравнена по техническим требованиям и нормам к дымоходам, поскольку является транспортировочной магистралью для удаления продуктов сгорания.

Исходя из этого к ней предъявляются те же требования, что и к дымоходам:

расчётной температурой для выбора материала является 200 градусов;
диаметр трубопровода вытяжки должен быть больше выходного патрубка газовой колонки;
вертикальная туба на выходе из оборудования должна быть не менее 50 см длинной (допускается снижение вдвое в отдельных случаях);
при монтаже не делают более 3 поворотов трубопровода;
вывод вытяжки по жилым комнатам запрещён;
участки сплошной трубы в новых зданиях не менее 6 м, в старых – не менее 3 м;
просвет между трубой и стенами помещения зависит от материала стен: несгораемые – не менее 5 см; трудно воспламеняющиеся, горючие – 25 см или 10 см (при условии дополнительной изоляции).

Рекомендуем ознакомиться: Современные типы дымоходных систем

Монтаж трубопровода для вытяжки газовой колонки осуществляется с уклоном в сторону газового оборудования не менее 0,01. Стены помещения предварительно утепляют. Все участки дымоотвода, проходящие по холодным помещениям, также должны быть утеплены дополнительно.

Обратите внимание! На каждую единицу газового оборудования требуется отдельная вытяжка. Допускается общая вытяжка для 2 приборов сгорания газа средней и малой мощности, которые находятся на одном этаже. Врезка их в общий дымоотвод производится на разном уровне.

Если в помещении, где устанавливается газовая колонка, нет дымоотвода, то монтируют коренную или съёмную трубу. Допускается временное подключение газового оборудования к печному дымоотводу, если он имеет необходимые эксплуатационные качества.

При этом запрещено устанавливать оборудование с принудительной эвакуацией продуктов сгорания в комнатах с печным отоплением, если нет принудительного притока воздуха извне. Здесь выход – коаксиальный трубопровод.

Особенности монтажа внешней и внутренней части дымохода

Для монтажа внутренней части дымоотвода газовой вытяжки уязвимым местом является устройство перехода трубопровода через потолочное и кровельное перекрытие. Некачественный монтаж приводит к протеканию, перегреву перекрытий, к попаданию угарного газа и других продуктов горения в жилые помещения.

Перед началом сборки вытяжки проводится разметка.

В крыше и потолочном перекрытии вырезают отверстия под трубу с достаточным запасом расстояния для устройства качественной теплоизоляции.

Сборку конструкции начинают от котла. В процессе работы необходимо следить за жёсткостью и устойчивостью коммуникаций, для чего через 2-3 метра цельной трубы устанавливают крепления + дополнительный крепёж в местах установки фитингов. Необходимо избежать провисания трубопровода на длинных участках.

Наружный вывод вытяжки для газовой колонки осуществляется через стену. Этот вариант установки дымоотвода отличается простотой и надёжностью. Вывод через стену более удобен в плане проведения работ, доступности места вывода для ремонта и обслуживания. Он защищён от протеканий в силу своей конфигурации.

Рекомендуем ознакомиться: Применение гофрированной трубы из нержавейки для системы отопления

Отверстие в стене вырезают на 25 см больше, чем диаметр выводимой трубы. Расстояние между стеной и вытяжкой забивают теплоизоляцией. Также проводят утепление внешней части дымоотвода, стыки самой трубы дополнительно промазывают термоустойчивым герметиком.

Обратите внимание! Коаксиальный трубопровод предпочтительнее для вытяжки газовой колонки, независимо от того, каким способом выведена труба.

По окончании работ проводят пробный запуск газового оборудования, проверяется герметичность вытяжки и сила тяги в дымоотводе.

На газовую вытяжку не устанавливают защитные зонты или дефлекторы. Они провоцируют обмерзание оголовка, закупорку посторонними предметами, которые препятствуют свободному удалению опасных продуктов сгорания.

Ее ключевые преимущества:

усиление уровня тяги, стабилизирующее работу;
надежное удаление продуктов горения газа;
стабильное обеспечение безопасных, комфортных условий.

Что нужно для вентиляции газовой колонки

Важное условие, которым обеспечивается вытяжка для газовой колонки в квартире, – достаточный приток воздуха. Обычно работа такого оборудования начинается с обязательного открытия форточки.

Хорошее решение – устройство клапанов притока над батареей, чтобы прогревать подаваемый воздух зимой.

Чаще для колонок газовых используются трубы вытяжки диаметрами 110 либо 130 миллиметров. Основное правило – труба должна соответствовать точным размерам присоединительных устройств.

Подключение вытяжки не должно перекрывать единственный вход в вытяжную шахту в помещении. Каждое подключаемое устройство должно иметь свой вход в шахту дымоудаления.

Количество поворотов трассы должно быть наименьшим и не должно превышать трех единиц. Каждый поворот приводит к десяти процентному повышению сопротивления трассы. В идеале следует осуществить монтаж прямой трубы с выходом на метр выше отметки кровли, но такой вариант вытяжки для газовой колонки в частном доме реализовать можно только на этапе строительства.

При монтаже пары колонок на одну вытяжную трассу входы по высоте должны отстоять на 0,75 метра. Обычно используют вытяжку с тягой естественного типа, но существует и принудительная вытяжка для газовой колонки. Такие изделия оснащены вентиляторами, подключаемыми в момент активации розжига. Основное преимущество принудительной системы – гарантированное исключение попадания продуктов горения в помещения.

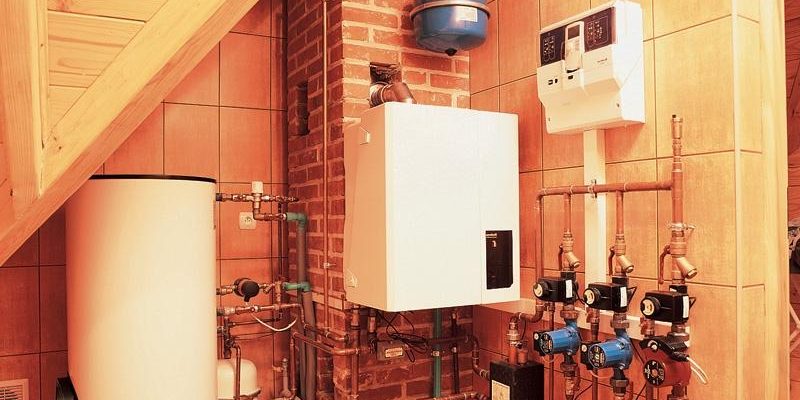

Вытяжки котлов газовых: устройство, особенности

Котлы обогрева газовые при мощности до 30 кВт обычно размещаются на кухне площадью от 15 м.кв. Требования к окну – площадь от 0,3 м.кв, высоте потолка – более 2,2 м. При этом наличие форточки в помещении обязательно.

Оборудование большей мощности требует особого помещения котельной. В любом случае качественная вытяжка для газового котла — важнейшее условие его эффективной и безопасной эксплуатации.

Основные элементы надежной вытяжки для газового котла:

проходной короб;
отвод трубопровода;
переходник закрепления патрубка проходного и отводящей трубы;
хомуты обжимные с кронштейнами крепления к стенам и перекрытиям;
трубы телескопические;
оснащенный сливом под конденсат тройник;
специальные отводы;
наконечник-конус.

Материалы вытяжных конструкций

Температура продуктов сгорания газа находится в пределах 400…450 градусов. Поэтому вытяжки для газовых котлов и современных колонок выполняются из термостойких материалов. Из-за недостаточной герметичности и надежности кирпичная кладка, ранее широко использовавшаяся для дымоходов, сейчас применяется как элемент декоративного оформления металлических труб.

Керамические трубы вытяжные, обернутые утеплителем в керамзитовом коробе, используют сравнительно редко ввиду высокой стоимости. Ключевое преимущество керамических трасс – долговечность.

В основном применяются трубы металлические толщиной порядка 0,6 мм. Легкий алюминий удобен в монтаже и уменьшает опасность появления конденсата. Из фольги алюминиевой также делают популярные для вытяжек, простые в установке, устойчивые к конденсату трубы гофрированные. Прочные, надежные стальные трубы выполняют из нержавейки или защищают эмалевым жаростойким покрытием.

Высокоэффективным решением является использование коаксильных труб. По внутренней магистрали отводятся наружу дымовые газы, а в промежутке между трубами засасывается воздух. Благодаря прогреву воздуха улучшается экономичность и эффективность оборудования, снижается потребление газа.

В обязательном порядке коаксильной трубой выполняется вытяжка газового котла, колонки закрытого типа.

Требования к теплоизоляции

Для устранения конденсата должна применяться теплоизоляция. Часто вытяжки для газовых колонок делают из двухконтурных дымоходов с внутренней нержавеющей, наружной оцинкованной трубой и теплоизоляцией между ними.

В качестве теплоизоляции используют термоустойчивые материалы – обычно, минеральных волокон. Оцинкованные трубы применяют только для наружного покрытия теплоизолированных каналов, так как перегрев цинка более 419,5 градусов ведет к его плавлению.

Особенности монтажа

Если трасса содержит более двух колен, необходима турбо-вытяжка для газового котла, гарантирующая требуемый уровень тяги при высоком сопротивлении дымохода. Возможен внутренний и наружный монтаж магистралей. При этом кронштейны крепления размещаются с шагом порядка 0,75 метра.

Важно, чтобы длина участков горизонтальных не превышала метра. Необходима надежная теплоизоляция труб, как для лучшей работы оборудования, так и для устранения пожарной опасности. Требуется обеспечить герметичность стыков.

Внутренняя установка магистралей не нарушает дизайна строения, но:

требует отверстий в перекрытиях, стенах;
опасна при утечках;
создает сложности при монтаже;
небезопасна с точки зрения предотвращения пожаров.

Наружный монтаж лишен этих недостатков, но обычно нуждается в минимум двух поворотах и горизонтальном участке.

Наружная вытяжка от газовой колонки эффективно выполняется следующим образом:

выводим трассу за наружную стену, закрыв отверстие пластинами из металла и проложив пространство между стеной и дымоходом теплоизоляцией;
ставим тройник, заглушая отверстие нижнее с возможным использованием его для ревизии трассы;
наращиваем требуемую высоту вертикальной трубы с надежной герметизацией стыков и закреплением труб хомутами на кронштейнах;
наверху трассы крепим защитный конус;
при отсутствии заводского наносим свое защитное покрытие.

Места стыка трассы дымоотвода с конструкцией дома в обязательном порядке теплоизолируют с использование огнестойких мастик и ваты минеральной.

По официальному мнению министерства природных ресурсов и экологии РФ в 2034 году газ будет главным сырьем энергетики. В связи с этим главной задачей становится развитие добычи этого ресурса, а также газификация наших домов. В южных районах нашей страны уже давно используются параллельно два вида энергии – электрическая и газовая. Такой вариант удобен и практичен особенно в частном доме. Нужно ли газовое оборудование у вас в доме, решать вам.

Зная, что газ отлично сумеет подстраховать в случае с перебоями электричества, горячей воды, отопления в квартире, выбор очевиден. Единственным условием для безопасной эксплуатации газового оборудования является выполнение всех нормативных правил, начиная с монтажа системы.

Как регламентируется подбор и проектирование дымоотводов

В зависимости от потребностей вы выбираете нужное газовое оборудование, это может быть:

Газовый котел для отопления дома.
Газовая колонка для подогрева воды.
Газовая плита для приготовления еды.

Ниже более подробно рассмотрим виды вентиляционных каналов, подходящих для газового оборудования, и все, что необходимо знать о встраиваемых вытяжках. А также установку дымоотводящей системы, безопасной в эксплуатации, отвечающей требованиям СанПин и пожарной инспекции:

СанПиН 2.2.4.548-96
СанПиН 2.1.2.2645-10
СП 89.13330.2012
Инструкция ППР пункт 2 глава 1 от 2017 г.

Особенности устройства дымохода

Вентиляционная система для удаления отработанных продуктов сгорания и обеспечения притока воздуха в помещении имеет одинаковое устройство, будь то вытяжка из гофры для газовой колонки или основательный кирпичный дымоход. Дымовая труба должна состоять из следующих деталей:

Проходной патрубок.
Труба для отведения продуктов сгорания.
Переходник для соединения предыдущих деталей между собой.
Обжимные хомуты и крепежные кронштейны.
Телескопические трубки.
Тройник с регионом отверстием для удаления конденсата.
Отводы.
Конусный наконечник.

Все детали можно присоединить поочередно самостоятельно, не нарушая технику безопасности, пользуясь специальными негорючими материалами. Но лучше обратиться к профессионалам.

В чем же все-таки отличаются между собой дымоходы? Материалом, из которого изготавливаются детали, выбором метода установки трубы и геометрией вентиляционных шахт.

Кирпичный дымоход

Кирпичные дымоходы использовались с незапамятных времен, являясь основной частью отопительной системы избы в Древней Руси. Строительство русского дома начиналось с печи и дымохода.

Рекомендуем ознакомиться: Обратный клапан на кухонный вытяжной вентилятор своими руками

Сейчас же кирпичная труба больше несет декоративный характер, что не совсем оправдывает временные и материальные затраты на ее возведение. При эксплуатации необходимо следить за кирпичной кладкой, иначе образование конденсата может стать причиной нарушения герметичности дымохода. Это приведет к попаданию продуктов сгорания в помещение. Трудно представить, что вытяжка, идущая от газовой колонки в многоквартирном доме, сделана из кирпича.

При установке дымоотводящей системы выбирайте современные материалы.

Дымоход из оцинкованной трубы

На этапе конструирования вентиляции для газовой колонки, подбирая материал, остановите свой выбор на оцинкованной трубе. Учитывая температуру нагрева при утилизации продуктов сгорания из помещения, подбирается толщина стенки, равная 0,5 миллиметров при температуре нагрева 400°.

При выборе труб для газовой колонки учитывается конфигурация будущей вытяжки – одноконтурная или двухконтурная.

Во втором случае труба применима для сэндвича и коаксиальных дымоходов.

Они различаются тем, что в сэндвич системе между двумя трубами проложена базальтовая вата, в коаксиальном дымоходе, напротив, циркулирует воздух. Благодаря своим свойствам и простоте в установке вытяжки для газовой колонки, сегодня популярны сэндвичи дымоходы.

Коаксиальный дымоход для газового котла

Как говорилось выше, коаксиальный дымоход – это двухконтурная труба. Его принцип работы основан на притоке чистых воздушных масс через расстояние между трубами, а вывод угарного газа через внутреннюю трубу. Использование коаксиальной вытяжки для газовых колонок в квартире поможет обойти общественный вентиляционный канал, выведя продукты горения через трубу на улицу, и избежать ситуации с потерей КПД котла, которая может возникнуть при засоре канала вентиляции.

Важно знать, что при установке газового котла закрытого типа устанавливается только коаксиальный дымоход.

Для этой системы используется труба с диаметром 11 сантиметров. Нередко для большей тяги устанавливают вентиляторы с датчиками. Это позволяет достигнуть высокой производительности газового котла в любое время года.

Керамический дымоход

При использовании керамического дымоотвода следует понимать, что керамика обладает высоким процентом впитывания влажности. Для увеличения ее срока службы необходимо провести дополнительные вытяжные каналы.

При монтаже вытяжной системы керамическая труба оборачивается в утеплитель и устанавливается в керамзитный или кирпичный короб.

Надо отметить, что такой способ отвода отработанных газов дорогостоящий. И не подходит для газовой колонки, находящейся в квартире.

Рекомендуем ознакомиться: Разновидности и регулировка заслонки для систем вентиляции

Требования к дымоотводящей конструкции

Основными правилами СНиП 42-01-2002 и 2.04.08-87 утверждены следующие требования для монтажа газовых котлов и подключения их к вытяжке:

Потолок в котельной должен быть на высоте не менее 2,5 метров.
Площадь помещения на одну единицу оборудования должна быть не меньше 4 квадратных метров.
Обязательно наличие окна с форточкой, площадью не меньше 0,3 квадратных метра. В противном случае необходима дополнительная вентиляция.
Стены в котельной должны быть из негорючих материалов.
Обязательно в системе дымоотвода должно располагаться ревизионное окно, устанавливается такое устройство на расстоянии 0,25 метра от дымоходного отверстия.
Нельзя подключать к одной вентиляции несколько приборов, работающих на газе.
Газовая плита должна стоять в другом помещении, отдельно от котла на расстоянии не менее 6 метров. При выполнении этих условий становится возможным предыдущий комментарий отменить.

Пошаговая инструкция по сооружению дымоотводящей системы

Для ввода в эксплуатацию оборудования необходимо учитывать вентиляцию помещения. При отсутствии воздухообмена принудительная турбо вытяжка устанавливается обязательно. Без нее ввод газового котла в эксплуатацию невозможен. Мы рассмотрим, как устанавливается вытяжка для газового котла в частном доме на примере коаксиального дымохода. Длина трубы от котельной до улицы для такого типа вытяжки не бывает больше двух метров.

Приступая к работе, убедитесь в соответствии монтажа газового котла правилам и нормам, утвержденным проверяющими организациями, дабы избежать переделывания всего энергоузла.
Выберите подходящий материал для вытяжки, учитывая параметры газоотвода: входное отверстие газового котла = диаметру трубы.
Рассчитывая мощность вентиляторов и их количество, учитывая насколько длинная вытяжка, количество колен в ее строении, и положение в пространстве относительно горизонта, на какой высоте располагается в помещении вытяжная труба.
Не забываем про особенности бюджетной техники, указанные в техпаспорте.
Все материалы, используемые в работе, должны быть огнеупорные и не поддаваться коррозии.
Убедившись в целостности всех деталей, приступаем к сборке. Присоединяем колено дымохода к патрубку газового котла, используя тройник.
Для наращивания коаксиальной трубы и соединения всех ее частей используют специальные обжимные хомуты и огнеупорные герметики.
Турбо-вытяжка используется в случае, если в геометрии трубопровода присутствует более двух колен. Это помогает сохранить КПД газового котла. Вентилятор и все датчики устанавливаются после монтажа приточной трубы.
Монтаж коаксиальной трубы вне здания ничем не отличается от монтирования обычного сендвич дымохода.

Рекомендуем ознакомиться: Воздуховоды из гофрированных алюминиевых труб

Вне здания

Проложив магистраль для вытяжного устройства в доме, конструкция вытяжки для газового котла уходит на улицу.

Как только труба была выведена на улицу сквозь отверстие в стене, его необходимо закрыть специальными металлическими пластинами. Оставшееся пространство между трубой и стеной заполняется минеральной ватой.
Теперь устанавливаем тройник. Нижнее отверстие закрывается заглушкой с ревизией для очистки трубы.
Наращиваем дымоход до нужной длины путем соединения деталей с помощью специального герметика и хомутов с прокладками. По мере роста трубы крепим ее на специальные кронштейны.
Устанавливаем защитный конус на верхушке дымоотвода и дополнительно крепим на растяжки в тех местах.
Если конструкция дымохода не была покрыта специальной краской на производстве, это можно сделать в домашних условиях. Делается это для защиты металла от воздействия окружающей среды.

При заказе уличной системы дымохода важно учитывать, откуда начинается принудительная вытяжка от газового котла или из комнаты, где установлены турбо элементы.

Посмотреть, как подключить газовую колонку к системе дымохода и как его собрать, можно на видео.

Внутри дома

Внутри дома монтаж коаксиального дымоотвода, подробно, с комментариями, был описан выше. Единственный шаг, который вам осталось сделать – это соединить между собой две трубы уличную и комнатную методом наращивания. Для дополнительной изоляции рекомендуется использование специального металлического скотча.

Хочется отметить важное преимущество коаксиального дымохода – это отсутствие дополнительных дырок в кровле или стене вашего жилья.

Изоляция дымоотводящей конструкции

Нередко причиной возгорания является газовая труба. После проверки газовой службой конструкции трубопровода на отсутствие дефектов и микротрещин, их нужно немедленно устранить. Учитывая правила СНиП по установке газового оборудования, необходимо использовать теплоизоляционные материалы в местах соприкосновения трубы и каркаса дома. Такие как базальтовая, минеральная вата, огнестойкая мастика обезопасят вас от пожара. Очень важно не игнорировать рекомендации специалистов при выборе изоляционных материалов для встраиваемой вытяжки.

Плохо изолированная вытяжка от газового котла в частном доме или в квартире приносит вред здоровью, а не пользу. Так что не экономьте на своем здоровье, обращайтесь к специалистам за помощью, чтобы газовая колонка на кухне и прочее оборудование служили долго и исправно.

Используемые источники:

http://inzhenernye-seti.com/kak-pravilno-ustanovit-vyityazhku-dlya-gazovoy-kolonki
https://vseotrube.ru/ventilyatsiya-i-dymohod/vytyazhka-dlya-gazovoj-kolonki
https://infotruby.ru/primenenie/vytyazhka-dlya-gazovoj-kolonki
https://ventilaciya.info/ventilyatsiya/vytyazhka-dlya-gazovoj-kolonki.html
https://topventilyaciya.ru/ventilyaciya/elementy/vytyazhka-dlya-gazovoj-kolonki.html
