Универсальные печи-камины для домов и дач: обзор и вариации

Автономная работа системы отопления является гарантией бесперебойного генерирования тепла, независимо от начала и конца отопительного сезона. Одним из важнейших этапов обустройства системы отопления является выбор источника энергии. При всем многообразии вариантов каждый из них имеет определенные существенные недостатки.

• Газ может оказаться недоступным для жителей загородных населенных пунктов, в связи с отсутствием магистрали.
• Дрова нужно заготавливать в большом количестве, посвятив этому процессу приличную часть своего времени.
• Пеллеты необходимо постоянно покупать, а это не всегда возможно, так как не в любом городе можно приобрести такой вид топлива.
• Применение электричества связано с усиленной нагрузкой на электропроводку и чревато финансовыми растратами.

Дрова для отопления дома

Полностью избавиться от перечисленных факторов невозможно, но вот минимизировать их удается с помощью объединения двух и более устройств в одно. Получившиеся комбинированные печи, которые используют одновременно и дрова, и электричество, являются отличным генератором тепла для дома, отдаленного от центральной сети теплоснабжения.

Устройство

Чаще всего объектом для объединения служит твердотопливный котел и электронагреватель, это обосновано в практическом и экономическом плане. Такое устройство, работающее на дровах и электричестве, удобно эксплуатировать, устанавливая необходимую температуру. Доступность топлива обеспечивает бесперебойную работу всей системы.

Если речь идет о полноценном отоплении, которое должно обеспечить теплом весь дом, то придется использовать в качестве теплоносителя воду. Следовательно, печь уже является котлом, снабженным системой с водяным контуром.

Этот контур может быть общим для нагревания от пламени или от работы ТЭНов. Теплообменник устроен так, что одна его часть находится в непосредственной зоне топки, а другая уходит вниз под колосник, где и врезаются нагревательные элементы. В итоге открытое пламя не несет опасности элементам электросети.

Многофункциональная система отопления дома

Раздельные контуры характерны наличием водяной рубашки, которая образуется в полости между топкой и металлическим корпусом котла. Часть котла, предназначенная для работы на дровах, — это обычная дровяная печь, которая снабжена колосниковой решеткой и зольником. Регулировка интенсивности горения осуществляется только за счет изменения положения дверцы поддувала, так как труба, выполняющая роль дымохода, зачастую лишена шиберной заслонки.

Полезно знать:  Печь-камин для дачи, выбираем между кирпичным и чугунным вариантом

Используемое электричество довольно дорого будет обходиться хозяину дома, поэтому ТЭНы выступают, как вспомогательный элемент системы отопления. Они имеют обратную связь с датчиком температуры посредством автоматического регулятора. Такая система позволяет включать и отключать электрическую цепь именно в нужный момент.

Принцип работы печи

В основу принципа работы устройства с дровяным и электрическим отоплением положена возможность включения нагревательных элементов по показаниям термометра, установленного в магистрали теплоносителя. Описать все возможности комбинированного устройства можно, представив алгоритм его работы.

• Запуск системы невыгодно осуществлять с помощью электрической части печи. Мощность нагревателя обычно не настолько велика, чтобы полностью заменить дровяные печи, поэтому изначально производится растопка дровами.
• Датчик в магистрали системы фиксирует повышение температуры и не подключает ТЭНы. После прогорания дров, как только начинается спад температуры, происходит автоматическое замыкание электрической цепи. Электронагреватель способен длительное время поддерживать заданную температуру.
• Так как работа электрооборудования не требует вмешательства, то она активизируется в ночное время. К сожалению, никаким образом нельзя отрегулировать работу печного оборудования при горении дров, однако попытки влиять на интенсивность процесса предпринимаются. Так, некоторые датчики снабжены механическим приводом заслонки поддувала. При увеличении температуры теплоносителя дверца прикрывается и уменьшается подача кислорода.

Пример строительства отопительной системы для дома

Достоинства и недостатки

Для того чтобы перейти от классического печного отопления к комбинированному, требуется одна или несколько веских причин. Они же тесно связаны с достоинствами печей, объединяющих в себе работу дровяного и электрического котла.

• Электрическое отопление удобно в том плане, что при правильном подключении считается безопасным и не требующим надзора со стороны жильцов.
• С нагрузкой на проводку еще можно справиться, а вот тарифа побороть невозможно. Однако в пределах установленной нормы применение электроэнергии вполне доступно по цене, тогда как превышение лимита влечет за собой многократное подорожание услуг. В этот момент каждый вспомнит об альтернативном источнике.
• В свою очередь, дрова тоже не так легко раздобыть, и при определенных трудностях с этим видом топлива можно не бояться холодов, используя электронагреватели.
• КПД комбинированных печей достаточно высокий. При работе дровяной печи он повышается за счет эффективного отвода тепла и применения технологии медленного горения. Любое же электрическое устройство обладает высоким КПД изначально.

Полезно знать:  Установка печи-камина для отопления дома, требования к монтажу

Не лишены комбинированные печи и недостатков. Обвязка водным контуром должна производиться с тем расчетом, чтобы обеспечить постоянную циркуляцию по системе. При этом надеяться только на действие гидронасоса нельзя

Компактное современное оборудование

Если произойдут перебои с электричеством, то вода в системе остановится, а так как горение дров прекратить мгновенно нельзя, то большое количество теплоты будет передано воде в теплообменнике. Не стоит забывать, что теплопроводность воды низкая и можно себе представить последствия остановки течения жидкости. Систему отопления придется выполнять по классическим законам, обеспечив необходимый уклон для самостоятельного течения воды.

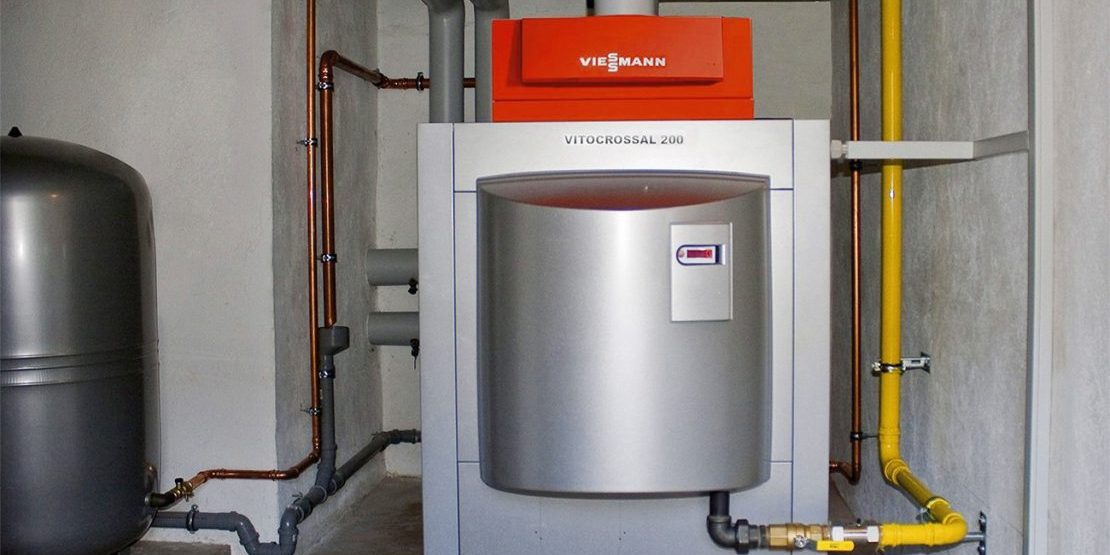

Установка котла

При установке оборудования все требования, предъявляемые к дровяным печам и к электрическим котлам, суммируются, и это необходимо учесть. Прежде всего, придется изолировать поверхность пола и прилегающих стен от воздействия температуры. Под котел устанавливается асбестовая плита, которая одновременно служит ровным основанием и защищает напольное покрытие от возгорания. Подобные меры придется предусмотреть и для защиты отделки стен.

Место установки комбинированного устройства должно быть продиктовано наличием развязки водной магистрали, особенностями монтажа системы отопления, возможностью установки трубы дымохода.

Чтобы не нагружать бытовую сеть, для электрического отопления должна быть выделена отдельная линия. Такие работы могут производить только представители подразделения службы электросетей.

Отопительный котел

Как выбрать котел

Первоочередная задача, которую придется решать при монтаже системы отопления, заключается в выборе наиболее подходящей модели из представленного многообразия. Рассмотрим некоторые параметры, на которые необходимо будет ориентироваться.

• Возможность использования газа. Чем более универсальное устройство будет приобретено, тем надежнее вы обезопасите себя в нештатных ситуациях. Некоторые модели котлов позволяют демонтировать колосниковую решетку, дверцу топки и установить на их место газовую горелку. Эти работы производятся оперативно, поэтому переоборудование будет являться выходом при отсутствии дров и электричества.
• Обратить внимание нужно на мощность ТЭНов. Несмотря на то что нагреватели не смогут эффективно справиться с задачей отопления, полностью игнорировать этот фактор нельзя. Здесь необходимо помнить, что 1 кВт мощности обеспечит нормальное отопление 10 м² площади.
• Чугун или сталь. В качестве материала для изготовления котла используется листовая сталь или чугун. Чугунные модели по всем параметрам превосходят стальные, но их масса требует дополнительных мер по усилению напольного покрытия.

Полезно знать:  Как изготовить печь для сжигания мусора на даче, готовые варианты

Универсальность описанных котлов не поможет создать комфорт в доме с площадью больше 100 м² или в двухэтажном коттедже. Комбинированные печи хороши только для небольших домов.

Прежде чем решиться на использование такого варианта, необходимо самостоятельно или с помощью профессионалов произвести расчеты теплоснабжения. Параллельно с печью можно в ту же систему отопления врезать более мощный котел, работающий на газе. Тогда данная печь будет служить запасным вариантом или дополнительным генератором тепла.

» Отопление частного дома

Указанные элементы системы неоспоримо важны. Вот почему выбор частей системы важно делать технически обдуманно. На этой вкладке интернет проекта мы попбробуем найти и определить для дачи нужные части отопления. Монтаж обогрева гаража насчитывает некоторые части. Схема отопления включает, систему соединения, коллекторы терморегуляторы, крепежи, батареи котел, развоздушки, бак для расширения, трубы, увеличивающие давление насосы.

Комбинированные котлы для отопления дома могут использовать не один, а несколько видов топлива. За эту особенность их называют также универсальными.  Их основное достоинство – возможность работы при перебоях с основным видом топлива.

В зависимости от комбинаций топлива различают несколько видов котлов, которые отличаются конструкцией и типом горелки.

Комбинированные котлы дляотопления дома

Жидкое топливо и газ

Котлы, работающие на этих видах топлива, практически не отличаются конструктивно, поэтому решение совместить их в комбинированном котле весьма рационально. Котлы могут работать как на природном, так и на сжиженном газе, а также на дизельном топливе, при этом для переключения с одного вида топлива на другой необходима только небольшая настройка горелки. При этом тепловая мощность котла не меняется, так же как и режимы его работы.

При покупке такого котла в качестве основного топлива обычно выбирают природный газ – он дешевле, экологичнее и безопасней. Для резервного топлива (солярки) необходимо предусмотреть резервуар, а также помещение для ее хранения. Отвод продуктов горения у этих видов топлива осуществляется одинаково, поэтому других перенастроек не требуется. Использование газа или жидкого топлива позволяет бесперебойно обогревать помещения значительной площади, поэтому такие котлы чаще других используются для отопления частных домов с постоянным проживанием.

Котлы работающие на жидком топливе и газе

Газ, жидкое и твердое топливо

Отличается от предыдущего варианта наличием топки для твердого топлива: дров, пеллет, брикетов, угля – словом, любого горючего материала, традиционно используемого для отопления. Из плюсов такого котла можно отметить универсальность: он может работать практически на чем угодно, а также невысокую цену.

Серьезные минусы – невысокий КПД, низкий уровень автоматизации, необходимость устройства полноценного дымохода. Такие котлы чаще всего используют в небольших загородных домах без постоянного проживания и на дачах, так как обогреть большую площадь с помощью котла на твердом топливе будет сложно и недешево.

Котел работающий на газе, жидком и твердом топливе

Котлы с использованием электрического тэна

Предыдущие модификации в процессе нагрева воды используют энергию горения и отличаются только по видам топлива. Котлы с использованием электронагревателя, кроме того, могут подогревать теплоноситель за счет электроэнергии.  Полностью отапливать большой дом с помощью одного только электрического тэна не получится – не позволит мощность. Но с отоплением небольшого домика электрообогреватель вполне справится. Еще одна положительная особенность данных котлов в том, что они в автоматическом режиме предохраняют систему от перемерзания, включая нагреватель при снижении температуры в системе до 5 градусов Цельсия.

В зависимости от мощности, универсальный котел может обогреть дом любой площади. Его использование оправдано там, где есть перебои с основным видом топлива (газом или соляркой), но нет возможности следить за котлом постоянно. Уровень автоматизации таких котлов высок, КПД при работе на основном топливе имеет высокие показатели, при этом он надежен и многофункционален.

По конструктивному исполнению универсальные котлы более громоздки из-за наличия топки для твердого топлива. Их чаще всего устанавливают в отдельном помещении, обеспечивая приточку свежего воздуха, а продукты горения отводят через дымовую трубу. При расчете мощности универсального котла следует ориентироваться не только на основное, но и на резервное топливо, тогда в вашем доме всегда будет комфортно и тепло.

Комбинированные водогрейные котлы отопления АКТВ-20 и АКТВ-30 предназначены для теплоснабжениясистем водяного отопления жилых помещений площадью до 100 — 300 м 2 .

Функционально это могут:

• простые отопительные печи для дома
• отопительно-варочные печи
• двухконтурные отопительные печидвухконтурные отопительно-варочные печи

• угольные
• угольно-электрические
• угольно-газовые
• угольно-газовые-электрические
• газовые

Содержание статьи:

Комбинированные котлы отопления дрова газ

Современные котлы для отопления помещений могут работать на разном виде топлива. Это электричество, газ, жидкое или твердое топливо. Каждая из моделей обладает преимуществами и недостатками, но для работы в загородных домах несомненный интерес представляют комбинированные отопительные устройства, которые могут работать, например, на газу и твердом топливе (дрова, уголь, брикеты, пеллеты и т.д). Такое сочетание нескольких вариантов топлива дает возможность минимизировать аварийную ситуацию и остановку котла, и позволяет организовать автономный режим работы.

Конструкция комбинированного котла на дровах и газе

В модельном ряду можно найти котлы, которые оборудуются патрубками для присоединения разных контуров отопления. Это может быть «теплый пол», отопительные радиаторы, автоматическая система управления температурой в оранжерее, подогрев воды в бассейне, обогрев бани и другие функции. Такие котлы имеют высокую производительность — более 700 л/час. Теплообменник котла может дополняться бойлером косвенного нагрева, а второй теплообменник для ГВС делает котлы на дровах и газе универсальными. Элементарная схема универсального отопительного агрегата показана на рисунке ниже.

Газовая горелка располагается ниже камеры сгорания для твердого топлива, что позволяет при работе на газе полностью сжечь дрова, которые могут находиться в топочной камере. При работе на твердом топливе газовая горелка автоматически отключается. Теплообменник первого контура (отопительного) охватывает весь корпус котла, включая и второй теплообменник для организации ГВС в доме.

Схема элементов комбинированного котла

Поэтому производительность котла максимальная, а КПД может достигать 92%. Весь корпус котла термоизолирован слоем минеральной ваты толщиной 4-5 см. Он располагается между стальным корпусом котла и первичным теплообменником. В верхней части корпуса находится вторичный теплообменник, выполненный из меди. Медный змеевик не подвержен коррозии, поэтому время его службы равно сроку эксплуатации котла. Несмотря на автоматическую систему подачи воздуха в газовом режиме работы, котлы оборудуются и ручными рычажными воздушными заслонками.

Принципиальная схема комбинированных котлов состоит из двух автономных камер сгорания. Топочная камера предназначена для загрузки твердого топлива. Камера для сжигания газа или подачи жидкого топлива (ДТ, отработка машинного масла, другие горючие смеси) находится ниже. Такое конструктивное построение позволяет использовать два вида топлива одновременно. Некоторые модели универсальных котлов оборудованы встроенным ТЭНом, поэтому могут работать и от электросети.

Видео — отопление частного дома с помощью дровяного котла

Комбинированные твердотопливные котлы могут оснащаться варочной плитой со съемными конфорками из чугуна – при работе на дровах на такой плите можно готовить пищу или греть воду, если нет контура ГВС. Газовая горелка рассчитана на работу при низком давлении газа. Это значит, что котел может работать и на сжиженном баллонном газе при подключении через редуктор. КПД котла остается одинаково высоким и при работе на газе, и при работе на дровах.

При аварийном отключении электричества газовый котел с отоплением на дровах не может работать на газе, потому что конденсат, который получается при горении газа, не может отводиться естественным способом через дымоход. Поэтому без электричества агрегат работает только на дровах.

Как выбрать комбинированный котел на дровах и газе

Отопительный котел, который работает одновременно на газе и дровах, популярен у потребителей, живущих за городом или в сельской местности. Также высокая тепловая мощность агрегата позволяет использовать его в небольших производственных помещениях, к которым подведен газ. Но технически такой котел остается больше твердотопливным.

1. Конструкция предусматривает минимальную автоматизацию процесса горения твердого топлива и контроля за безопасностью – требуется визуальный контроль за работой котла. Поэтому рыночные цены на комбинированные котлы ниже, чем на другие модели отопительного оборудования.
2. Еще одно непременное условие для безопасной работы котла – его необходимо монтировать в отдельном помещении. Так обеспечивается не только безопасность жильцов, но и изоляция отопительного оборудования от жилых помещений. В дом не будет попадать сажа и зола, древесный мусор и пыль, так как дрова тоже должны храниться отдельно.
3. Выбирая комбинированный котел, необходимо заранее рассчитать его тепловую мощность – она может быть больше требуемой, но не должна быть меньше. Примерно правильный расчет можно сделать по такой формуле: на 7-10 м 2 помещения требуется 1 кВт тепловой мощности агрегата. Более подробные расчетные данные должны указываться в сопроводительной документации к оборудованию.
4. Котел должен работать не только от центрального газопровода, но и баллонном сжиженном газе и на дровах. Универсальный котел отопления — прибор энергозависимый (его необходимо подключать к электросети для работы системы автоматики), поэтому рекомендуется подключать его через ИБП (источник бесперебойного питания) или стабилизатор напряжения. Эта мера защитит электронные системы от поломок при аварийном отключении электричества.
5. Для работы комбинированного котла нужно подключить не только газопровод, но и воду. Поэтому рекомендуется устанавливать котел рядом с водопроводом, например, рядом с ванной комнатой или кухней.

Универсальные котлы конструктивно делятся на настенные, напольные и комбинированные конструкции, в которых устанавливается вентиляторная горелка. При работе на дровах влажность топлива не должна быть больше 20%.

Покупать котел рекомендуется в компаниях, которые специализируются на продаже отопительного оборудования. Опытные консультанты помогут правильно выбрать модель котла, исходя из условий конкретных помещений, а специалисты помогут подготовить и смонтировать агрегат.

Если будет проводиться монтаж своими руками, то советы специалистов тоже не помешают. Компании, реализующие отопительное оборудование, всегда заключают гарантийный договор на техническое обслуживание котла.

Монтаж котла и пуско-наладочные работы

Котел на дровах и газе можно установить и самостоятельно, кроме операции подключения газа – для этого понадобится разрешение службы газа, установка и опломбирование счетчика, поэтому и подключение проще доверить специалистам. В остальном – подключение воды для ГВС и отопительной системы – можно справиться своими силами. От этого система отопления хуже работать не станет.

Что нужно для монтажа и запуска котла:

1. Сопло следует вставить в отверстие и отрегулировать камеру сгорания. Корпус горелки крепится винтами.
2. Газопровод подключается через накидную гайку. В комплекте котла ее нет, но ее можно купить в строительном магазине.
3. Необходимо проверить герметичность подключений.
4. Электрический кабель необходимо подключать с заземлением через штекерные разъемы, так как котел работает на газе.
5. Пуско-наладочные работы и запуск котла в режиме газовой горелки должен производиться специалистами.

Для отопительных котлов такого типа в загородных домах необходимо отдельное здание или помещение. Перед установкой котла заливается бетонное основание, выполняется дымоход и обустраивается вентиляция помещения.

Видео — подключение комбинированного котла

Смотрите также:

22 ноября 2019 года

Хозяевам частных домов, использующим для обогрева печи на твердом топливе, хорошо знакома проблема выхолаживания жилища после полного прогорания закладки дров или угля. Это случается ночью либо в отсутствие хозяев, когда некому подбросить новых поленьев в топку. Вопрос решается несколькими способами:

• использовать комбинированный котел отопления дрова – электричество;
• установить 2 раздельных источника тепла – твердотопливный и электрический;
• не связываться с электроэнергией и поставить котел на дровах длительного горения.

Предлагаем детально рассмотреть перечисленные варианты, чтобы выбрать наиболее комфортный способ отопления загородного дома.

Применение комбинированных котлов

Теплогенераторы, работающие на различных энергоносителях, появились не вчера. Еще со времен СССР известны «двухтопливные» котлы газ – дрова, в них для перехода на древесину приходилось снимать горелочное устройство. В современных отопительных агрегатах твердое топливо комбинируется не только с газом, но и с электричеством, что более актуально для пользователей. Домовладелец, решившийся купить котел отопления на дровах и электроэнергии, одним махом решает несколько вопросов:

1. Применяет для обогрева сразу два энергоносителя, альтернативных по отношению к природному газу.
2. Исключает выхолаживание помещений частного дома, когда содержимое топливника полностью сгорает, а новая порция угля или дров не загружена.
3. Повышает удобство эксплуатации водяного отопления, поскольку вставать среди ночи и бежать в котельную уже не требуется.

Комбинированные теплогенераторы нового поколения сконструированы таким образом, что электрический нагрев включается автоматически, когда вода в котловом баке начинает остывать. Обратный переход на сжигание древесины без вмешательства хозяина дома невозможен.

Принцип работы электро-дровяного котла

Конструкция отопителя данного типа аналогична устройству традиционного твердотопливного котла, состоящего из следующих основных элементов:

• камера сгорания (топливник), куда загружаются поленья и уголь;
• снаружи она омывается теплоносителем, заключенным внутрь водяной рубашки;
• теплообменник жаротрубного либо водотрубного типа, где продукты горения отдают большую часть тепла воде перед выбросом наружу через дымоход;
• колосниковая решетка стоит на дне топливника, а под ней располагается зольная камера;
• топка и зольник спереди оснащены дверцами;
• для изменения интенсивности горения в теплогенераторе служит механический регулятор тяги либо вентилятор – нагнетатель воздуха (если не предусмотрено ручное управление воздушной заслонкой).

Бытовые комбинированные котлы отопления отличаются конструкцией водяной рубашки, где предусматривается место под установку блока трубчатых электронагревателей – ТЭНов. Греющая часть элемента погружена в теплоноситель, а контакты выведены наружу и подключены кабелем к щитку управления.

Алгоритм работы твердотопливного отопителя, оборудованного электронагревателями, выглядит так:

1. Растопка и нагрев котла производятся в обычном режиме. Пока идет горение дров, температуру теплоносителя поддерживает механический терморегулятор либо вентилятор совместно с датчиком, а ТЭНы бездействуют.
2. После прогорания содержимого топливника вода в системе начинает остывать, что регистрирует датчик температуры. Когда теплоноситель охладится до определенной точки, по сигналу датчика включится ТЭН (один или несколько). С этого момента котел переходит на электричество.
3. После загрузки очередной порции твердого топлива теплоноситель подогревается со стороны камеры сжигания, а электрическая часть автоматически отключается до следующего остывания.

Переход из одного режима в другой позволяет обеспечивать нагрев воды в непрерывном режиме, что и требуется обитателям частного дома для комфорта.

Плюсы и минусы универсальных теплогенераторов

Установив комбинированный котел для отопления частного дома дрова — электричество, вы получаете такие бонусы:

1. Благодаря встроенным ТЭНам водяное отопление продолжит функционировать после затухания основной топки. Это позволит сохранить дом теплым, а во время вашего отсутствия не даст трубам и отопительным радиаторам разморозиться.
2. Комфорт. Поддержка нагрева системы электроэнергией избавит вас от ночных походов в котельную для закладки поленьев.
3. Если учет электричества ведется по многотарифной схеме, то помимо удобства вы получите экономию от работы ТЭНов в ночное время.

Электронагреватели комбинированного котла рассчитаны лишь на поддержание температуры воды в системе, полноценно заменить сжигание твердого топлива они не смогут. Причина – недостаточная мощность блока ТЭНов, устанавливаемого производителями на ТТ-котлы.

Пример: во всех агрегатах «Куппер» известного российского бренда «Теплодар» мощностью от 9…20 кВт стоят одинаковые электрические нагреватели с теплоотдачей 6 кВт.

Эту особенность комбинированных теплогенераторов можно смело отнести к недостаткам. Исключение – отопители малой мощности (тот же «Купер» на 9 кВт с ТЭНами 6 кВт), приобретаемые для жилищ небольшой площади (до 100 м²). В этом случае теплоотдача от электричества сопоставима со сжиганием дров, поэтому при умеренно холодной погоде (примерно до —5 °С на дворе) нагреватели способны полностью отопить домик скромных размеров.

Еще один важный момент. Как и обычный отопитель на твердом топливе, комбинированный котел дрова — электричество следует подключать к водяному отоплению через трехходовой клапан, как это изображено ниже на схеме. Малый контур циркуляции служит для защиты топливника от пагубного воздействия конденсата при растопке.

Если мощности ТЭНов хватит, чтобы нагреть теплоноситель до температуры +55 °С и выше, то в камере сгорания комбинированного котла при растопке никогда не образуется конденсат, а узел с трехходовым смесительным клапаном становится как будто неактуальным. В действительности малый контур циркуляции все равно нужен, хотя бы на случай отключения электроэнергии либо поломки одного из ТЭНов.

Отопление частного дома дровами и электричеством от одного котла имеет и другие негативные стороны:

1. Блок нагревателей отнимает полезный объем топливника в ущерб длительности горения с одной загрузки.
2. Работа агрегата зависит от стабильности электроснабжения.
3. Цены комбинированных изделий выше, нежели классических твердотопливных котлов.
4. КПД при работе электронагревателей снижается на 2—5% за счет воздушного потока, проходящего сквозь остывшую топку. Причина – постоянная тяга в дымоходе, заставляющая воздух из помещений уходить через топливный тракт в дымоходную трубу и охлаждать водяную рубашку отопителя.

Чтобы полноценно заменить природный газ электроэнергией и дровами, лучше присмотреться к другому варианту обогрева здания – поставить 2 отдельных источника тепла, грамотно их обвязать и подключить к системе отопления.

Подключение котлов на дровах и электричестве

Без сомнения, покупка, монтаж и обвязка двух отдельных агрегатов обойдется вам дороже одного комбинированного теплогенератора. Но, реализуя данный вариант, вы получаете полноценное отопление двумя энергоносителями, эффективно действующее в автоматическом режиме.

Справка. В негазифицированных частных домах Российской Федерации совместная работа котла твердотопливного и электрического используется довольно часто, поскольку это самый удобный способ топить жилище дровами. Не менее распространено сочетание газ – дрова, а третье место занимают так называемые многотопливные котлы, о которых мы расскажем в отдельной статье.

В нашей паре источников тепла дровяной (угольный) котел является основным, а электрический – вспомогательным агрегатом. В качестве последнего можно задействовать любой из трех разновидностей электрокотлов, предлагающихся на рынке:

• традиционный ТЭНовый со встроенным циркуляционным насосом и блоком управления;
• электродный с выносным щитком управления;
• индукционный с отдельным пультом.

Мы не будем разбирать преимущества и недостатки каждого типа электрокотлов, это тема другой статьи. Здесь мы покажем на схемах, как подключить котлы на дровах и электричестве, чтобы второй подстраховывал первого в автоматическом режиме. Начнем с совместной обвязки дровяного и ТЭНового отопительного агрегата:

Справка. Представленной схемой можно пользоваться для совместного подключения с газовым настенным котлом, который ставится на место ТЭНового.

Алгоритм работы системы выглядит так:

1. ТТ-котел бездействует и его циркуляционный насос отключен. Отопительные приборы получают тепло от электрокотла, ориентирующегося на комнатный терморегулятор, где вы настроили желаемую температуру. Чтобы теплоноситель не двигался по кругу через параллельное кольцо, в схеме задействованы 2 обратных клапана.
2. Вы растопили твердотопливный агрегат. Какое-то время он станет набирать температуру, а вода будет циркулировать по малому кругу, направляемая трехходовым клапаном с термоголовкой. Насос включится по команде накладного термостата, установленного на подающем трубопроводе.
3. Когда теплоноситель в малом кольце нагреется до 55 °С, сработает температурный датчик термоголовки, стоящий на обратной магистрали. Трехходовой клапан приоткроется и тепло пойдет в систему отопления.
4. Электрокотел отключит нагрев по сигналу комнатного термостата и перейдет в дежурный режим.
5. После прогорания твердого топлива вода в системе, а за ней и воздух в помещениях, начнут остывать. Накладной термостат ТТ-котла «увидит», что теплоноситель остыл и остановит насос.
6. Когда температура в доме снизится до выставленного вами значения, комнатный терморегулятор вновь задействует электрокотел.

Важно! Поскольку внутренний циркуляционный насос настенного теплогенератора выключить нельзя, для твердотопливного источника тепла нужно подобрать более мощный агрегат. Как правило, достаточно насоса с давлением 0.6 Бар (в электрокотле обычно стоит на 0.5 Бар). Момент второй: все накладные датчики и термостаты ставьте на металлические трубы, на металлопластике или полипропилене они будут врать.

Подробно о том, как правильно подключить котел электрический и твердотопливный, расскажет наш эксперт Владимир Сухоруков в своем видео:

Индукционные и электродные теплогенераторы не оборудованы собственным фильтром и циркуляционным насосом, поэтому последний придется покупать и ставить отдельно. В этом все отличие в схеме подключения отопителей данного типа, только насосный агрегат нужно присоединить к сети через шкаф управления, чтобы комнатный терморегулятор отключал его вместе с электрокотлом, как изображено на схеме:

Если система отопления частного дома состоит из нескольких контуров (радиаторы на разных этажах, теплые полы и бойлер косвенного нагрева), то для совместной работы дровяной и электрический котел подключается методом первичных и вторичных колец. О принципе работы данного типа обвязки рассказано здесь.

Использование ТТ-котлов длительного горения

Далеко не каждый домовладелец имеет техническую возможность подключить мощное электрооборудование, к каковому относятся комбинированные и чисто электрические котлы. Причина – ограничение лимита выделенной мощности, на частный дом. Величина лимита зависит от пропускной способности местных сетей электроснабжения, которую сам хозяин загородного коттеджа увеличить не может.

В отсутствие природного газа на участке либо при высокой стоимости присоединения к магистрали реальный выход один – купить котел на дровах и угле длительного горения или сделать его самостоятельно. Продолжительность работы с 1 загрузки у обычного ТТ-котла составляет 3—6 часов, что заставляет хозяина работать около него истопником. Комфортный интервал между закладками топлива – не менее 8 часов, а столько обеспечивает не всякий отопитель.

Беда в том, что любой захудалый производитель нарекает свои изделия котлами длительного горения с целью продать несведущему пользователю. Узнать правильный агрегат среди других теплогенераторов можно по следующим признакам:

• при одинаковой мощности котел с большим запасом хода оснащен топливником увеличенного объема (от 100 л) и отличается размерами;
• в паспорте указана продолжительность горения от 8 часов (на древесине);
• для удобства агрегат оборудован дополнительной загрузочной дверцей.

Подробная информация о теплогенераторах этого типа и рекомендации по их выбору опубликованы отдельной темой.

Заключение

В качестве выводов мы предложим несколько простых советов по организации комфортного обогрева частного дома с использованием твердого топлива и электроэнергии:

1. Комбинированный котел на дровах и электричестве — один из лучших вариантов для дачного или жилого домика небольшой площади. В коттедже на 2—4 этажа ТЭНы смогут лишь уберечь систему от разморозки.
2. В загородном доме свыше 100 м² уместно применить 2 отдельных источника тепла с правильной обвязкой.
3. Когда электроэнергия подается с перебоями либо лимит мощности не превышает 5 кВт, с электричеством не стоит связываться вовсе. Найдите возможность приобрести теплогенератор продолжительного горения, хотя по цене он обойдется дороже обычного.
4. Не отбрасывайте возможность устроить воздушное отопление на дровах от печи, если она уже куплена или построена. В качестве подстраховки в ночное время поставьте электрические конвекторы либо тепловентиляторы, оборудованные термостатами.

Последним способом часто отапливают деревянные дома в скандинавских странах, где домовладельцы знакомы с трескучими морозами не понаслышке. Об этом – последнее видео:

<index>Печь для отопления

Особенности печей

На территории нашей страны печи отопления на твердом топливе начали использоваться еще много веков назад. По сути, долгое время именно печь была единственным предметом, при помощи которого можно было и пищу приготовить, и дом обогреть.  И сегодня использование печи, даже в современном доме – не исключение. Именно по причине довольно большого спроса многие производители представляют на рынке многочисленные модели печей.

Современные печи для отопления дома отличаются по функциональности и характеристикам. Это дает пользователю возможность найти такую печь, которая в полной мере будет соответствовать всем требованиям. Один из видов современных моделей – конвекционная печь для отопления, а также становятся популярными инверторные печи отопления.

Современная печь отопления

Разделение печей по функциональности

Печи для отопления и для бани бывают разные – и во многом они разделяются по типу назначения. В частности:-

• отопительные;
• варочно-отопительные;
• специализированные.

Основная цель применения отопительной печи – обогрев помещения. Современные модели имеют значительно более высокий КПД (до 90%), чем их более древние собратья. Причина – в максимально продуманной и правильно реализованной подаче воздуха к печи. Принцип же работы самой печи воздушного отопления весьма прост – она нагревает непрестанно циркулирующий воздух в помещении.

Варочно-отопительные печи предназначены не только для отопления, а еще и для приготовления пищи. В такой печи поверхность для приготовления выполнена непосредственно над топочной частью.

Чаще всего она делается из железа и являет собой как одну, так и несколько конфорок. КПД  такой печи довольно велик, однако, наиболее эффективной она показала себя при использовании в небольших помещениях. Существуют модели варочно-отопительных печей, которые дополнены не только конфорками, а еще и имеют достаточно удобную духовку. Кроме того, к такой печи для парового отопления можно также подключить змеевик, подсоединенный к накопителю воды, или же водогрейный бак.

Варочно-отопительная печь

Специализированные печи относятся к оборудованию, которое используются исключительно в саунах и банях, и служит для нагрева камней, которые располагаются внутри печи.

Рекомендуем к прочтению:Газовые печи для отопления дома

Технические особенности печей

Учитывая конструктивные особенности,  печи можно разделить на типы:

• приточные;
• канальные;
• колпаковые.

Приточная печь для отопления является наиболее простой. Она имеет специальное поддувало, сквозь которое кислород, необходимый для горения, поступает в камеру, в которой сгорают дрова. Весь дым, возникающий в процессе горения, выводится в специальную трубу. Такая модель печи для отопления теплиц и домов довольно распространена именно из-за простого принципа монтажа и работы. Однако она имеет весомый недостаток – вместе с дымом в трубу улетает и тепло. А это существенно снижает КПД.

Приточная печь

Канальная печь имеет несколько усложненную конструкцию. Их преимущество в том, что отработанный воздух (дым) выводится в трубу не сразу – он проходит по численным каналам, которые располагаются в нижней и боковых частях печи. Таким образом, дым отдает свое тепло печи, а выходит из трубы уже практически холодным. Данная модель печи обладает значительно большим КПД, чем приточная.

Изначально колпаковые печи использовались исключительно в металлургической промышленности, однако постепенно сфера их применения значительно расширилась. Принцип работы их довольно прост – весь горячий отработанный воздух поднимается вверх, к замкнутому колпаку. Там он отдает свое тепло сфере (колпаку) после чего опускается вниз, вытесняемый новой «порцией» дыма.

Колпаковая печь

Следует отметить, что между канальными и колпаковыми печами есть важное различие, которое нередко влияет на выбор. Дело в том, что для розжига канальной печи обязательно наличие тяги. В то время, как колпаковая с легкостью разжигается и без ее наличия. Кроме того, дыма от колпаковой печи существенно меньше. Если вы решили использовать печь канального типа, то следует учитывать, что от продолжительности каналов напрямую зависит и ее КПД, то есть, чем каналы длиннее – тем КПД выше.

Материалы, используемые для создания печи

Помимо классификации по принципу работы, печи делятся еще и по типу материалов, используемых для их создания. Наиболее популярными являются:

• кирпичные;
• чугунные;
• стальные.

Кирпичные комбинированные печи для отопления дома являются более удобными в эксплуатации – поэтому их популярность постепенно возвращается. Преимущество кирпичной печи – в ее достаточно больших размерах – ведь тепло распределяется с довольно большой площади. Конечно, этот же размер делает невозможным построение данной печи в небольшом помещении. Для создания кирпичной печи можно использовать готовую чугунную топку или же полностью создавать печь только из термостойкого кирпича.

Рекомендуем к прочтению:Дровяные печи для отопления дома

Для сжигания в такой печи можно использовать разные виды твердого топлива – уголь, дрова, торф, брикеты. Дым, образующийся в результате горения, выводится через специальную трубу. При этом в процессе вывода он отдает свое тепло стенкам трубы, увеличивая тем самым площадь, которая выделяет тепло в помещение. Следует отметить, что определенного требования к форме и размеру трубы нет.

Недостатком кирпичной печи является то, что на ее прогрев уходит достаточно большое количество времени. С другой стороны, угольные печи для отопления также долго сохраняют тепло после того, как процесс горения завершен.

Чугунная печь для парового отопления дома обладает самым высоким КПД. Для передачи тепла применен так называемый конвертерный обмен. Использование при создании печи специальных элементов позволяет добиться довольно быстрого розжига, активного горения и максимальной теплоотдачи. Популярной стала финская печь для отопления дома, которую еще используют для бань.

Чугунная печь

Конечно же, для многих недостатком является достаточно большой вес чугунной печи. Однако благодаря компактным размерам и простоте применения данные модели являются достаточно распространенными.

Стальные (металлические) универсальные печи для отопления дома появились на рынке относительно недавно, но благодаря большому количеству достоинств уже смогли добиться значительной популярности.

Прежде всего, печи, выполненные из стали являются довольно компактными и легкими, а кроме того, не требуют специальных знаний и условий для их установки.

Для такой печи применяется уголь, торф, дрова. Причем процесс растопки занимает значительно меньшее время, чем в случае использования кирпичной печи. Да и КПД выше, поскольку металл прекрасно (а главное – быстро) нагревается – то есть, соответственно, и значительно быстрее начинает отдавать тепло.

Следует отметить, что металлическая печь для отопления и бани имеет и ряд весомых недостатков. Прежде всего – она достаточно травмоопасна. Ведь прикосновение к раскаленной металлической стенке может привести к сильному ожогу. Кроме того, такая печь воздушного отопления – источник воздуха повышенной влажности, а этот факт нравится не всем. Еще одним недостатком стальной печи является то, что она (из-за довольно компактных размеров) неравномерно распределяет тепло. Таким образом, возле печи может быть нестерпимо жарко, а в нескольких метрах от нее – очень холодно.

</index><index>

При выборе отопительной системы для частного дома предпочтение стоит отдать недорогим и практичным разновидностям, которые отличаются простой и удобством обслуживания, а также длительной и эффективной работой. Практически всем перечисленным параметрам соответствует обычная газовая печь. Однако такой агрегат не лишен определенных недостатков. Существует несколько разновидностей таких отопительных приборов. Чтобы выбрать подходящую модель, нужно разобраться в особенностях каждого вида.

Газовое печное отопление и что это?

По практичности и экономности газовые печки лишь немного уступают твердотопливным буржуйкам. В газовых печных приборах в качестве источника тепла выступает пламя горелки, которая вмонтирована в топочный отсек. Если прибор работает на баллонном газе, то наполнять емкость можно на любой заправочной станции.

Чтобы экономить топливо и автоматически регулировать работу агрегата, устанавливается система управления. Благодаря ей в помещении можно поддерживать постоянную температуру. С использованием газовой печи можно оборудовать водяное отопление дома. Для этого внутри нужно установить змеевик с циркулирующим теплоносителем. Наиболее популярны комбинированные печи, которые могут работать на разных видах топлива.

Плюсы и минусы

Газовая печь для дома имеет следующие преимущества:

Реклама

1. При использовании баллонного газа можно заключить договор с газовой службой о регулярной заправке емкости. Так вы будете уверенны, что не забудете наполнить опустошенный баллон.
2. Печка газовая позволяет существенно сэкономить, ведь газ намного дешевле электроэнергии.
3. Современные модели таких печей отличаются экономным расходом топлива и высоким КПД.
4. Для управления работой оборудования можно установить специальную систему. Это позволит контролировать работу прибора на расстоянии посредством мобильного телефона.
5. В качестве продукта горения образуется только углекислый газ, поэтому дымоход не нужно очищать от сажи.
6. Благодаря энергонезависимости прибор можно эксплуатировать в местности с перебоями электроснабжения.
7. Для установки агрегата не нужно выделять отдельное помещение, также как и место для складирования топлива.
8. Простая эксплуатация и минимальное техническое обслуживание – дополнительные преимущества печного отопления.
9. Гарантийный срок работы таких приборов составляет 10 лет, но на практике они прослужат еще дольше.

Недостатки печного газового отопления заключаются в следующем:

• если сравнить газовую отопительную печь с твердотопливными приборами, то требуются расходы на покупку топлива, тогда как дрова можно заготавливать самостоятельно;
• при подключении печи к магистральному газу нужно заказать проект в лицензированной организации и пройти согласование в газовой службе;
• после подключения к магистральной газовой сети система должна пройти приемку.

Виды газовых печей

При выборе газовой печи для отопления учитывайте классификацию приборов. Агрегаты подразделяются по виду топлива, материалу, из которого они изготовлены, теплоемкости и назначению. Такие устройства состоят из основания, корпуса и дымохода. Внутри есть газовая горелка, топливник и отопительный щиток. В свою очередь горелка бывает с одно-, двухступенчатой и плавной регулировкой.

Рекомендуем к прочтению:Газовое оборудование для отопления дома – горелки для печей и котлов

Тип топлива

Печка на газу может работать от магистрального и баллонного топлива. Использовать магистральный газ намного выгодней, потому что не нужно заботиться о своевременном наполнении емкости. Зато расходы времени и средств на изготовление проекта, установку, подключение и согласование такой системы будут намного больше, чем при использовании сжиженного газа.

В местностях без газификации целесообразно использовать сжиженный газ, который хранится в газгольдерах. Объем таких емкостей может доходить до 200 кубометров, что позволяет проводить заправку намного реже, чем при использовании баллонов.

Многие владельцы загородных домов выбирают комбинированные печи, которые работают на разных видах горючего – газе, твердом и жидком топливе. Такие модели стоят дороже, но быстро окупаются благодаря удобству и простоте использования.

Теплоемкость печи

Газовая печка в дом может иметь разную теплоемкость, то есть ее способности к накоплению тепловой энергии и отдаче отличаются.

При выборе по этому параметру следует учитывать частоту использования печи (для периодического или постоянного использования):

1. Агрегаты для периодического применения внешне напоминают стационарные приборы, которые покрыты защитными отражающими экранами или обложены кирпичом. Для регулировки работы агрегата установлена система автоматики. Устройство автоматически включается при охлаждении воздуха в помещении до установленного предела. При его нагревании до определенной температуры печь отключается.
2. Устройства, предназначенные для постоянной работы, производятся из стали. Они имеют тонкие стенки и не могут аккумулировать тепловую энергию. Они быстро нагревают помещение, но потребляют при этом очень много топлива. Эти устройства идеально подходят для домов сезонного проживания, потому что позволяют быстро прогреть дом после длительного отсутствия владельцев.

Материал изготовления

Срок службы отопительного прибора напрямую связан с материалом, из которого он изготовлен. Также это сказывается на теплоемкости печки и ее цене.

Рекомендуем к прочтению:Система автономного отопления для частного дома с газовым котлом

Для изготовления отопительных газовых печей используют следующие материалы:

• Конструкции из нержавеющей или жаропрочной стали отличаются хорошей теплоотдачей, что способствует быстрому прогреву помещения. Дополнительные преимущества таких приборов в их приемлемой цене и внушительном сроке службы. Среди недостатков можно назвать невысокую теплоемкость.
• Чугунные печки обычно имеют дверцу из огнеупорного стекла. Они комбинируют в себе функции нагревательного оборудования и камина. Приборы обладают хорошей тепловой емкостью, поэтому даже после прекращения работы какое-то время продолжают отдавать тепло в помещение.

Также в некоторых домах можно встретить самодельные газовые печки, изготовленные из листовой стали и обложенные кирпичом. Срок службы таких агрегатов немного меньше, чем у чугунных приборов, зато их эксплуатационные характеристики не уступают заводским моделям.

Классификация по назначению

По назначению газовые печки классифицируются на приборы периодического и постоянного нагрева. Для построек, в которых проживают круглый год, лучше предпочесть печи с периодической работой, потому что они отличаются эффективностью и экономичностью. В постройках сезонного проживания вполне достаточно агрегатов с постоянной работой. При таком цикле нагрева обеспечивается быстрый прогрев помещения.

Кроме этого, газовые отопительные приборы могут быть с автоматическим включением и отключением при изменении температурных показателей в доме. Они укомплектованы автоматической системой управления и стоят дороже.

Выбор газовой печки для частного дома

При выборе подходящей печи для загородного дома обратите внимание на следующие показатели:

1. Для поддержания требуемой температуры в доме прибор нужно правильно подобрать по мощности. При этом нужно учитывать отапливаемую площадь, качество утепления дома, количество окон и дверей, степень теплоизоляции крыши.
2. Комплектация устройства важна для удобства его использования и управления. При выборе по этому параметру учитывайте тип топлива, которое планируете использовать. Комбинированные модели имеют разные переходники для работы на разном горючем.
3. По способу получения тепловой энергии такие приборы делятся на каталитические и агрегаты с горелками. Первую разновидность рекомендуется использовать в домах с малой площадью.
4. Одноступенчатые горелки самые простые. Они могут включаться и отключаться в ручном режиме. Двухступенчатые горелки позволяют экономить до 40 процентов топлива и работают в автоматическом режиме. Устройства с плавной регулировкой самые дорогие, зато они быстро переключаются между разными режимами подачи тепловой энергии.
5. По типу подачи кислорода в топку различают агрегаты с горелками атмосферного и вентиляторного типа. В первом случае воздух попадает из помещения в камеру сгорания. КПД такого прибора доходит до 90%. Для нагнетания воздуха в вентиляторную горелку используется система принудительного наддува. КПД этой разновидности составляет 95%.
6. Бывают печки с открытыми и закрытыми камерами сгорания. Первая разновидность нуждается в устройстве традиционного дымохода. Для удаления продуктов горения из закрытой камеры используется коаксиальный дымоход.

Внимание! Выбирайте только агрегаты, предназначенные для использования в жилом помещении. Хорошо если прибор имеет датчик для определения уровня двуокиси углерода. При повышении содержания опасных веществ устройство автоматически отключается.

Как посчитать расход газа?

Чтобы подсчитать расход газа, нужно знать мощность печки и отапливаемую площадь. При выборе мощности печи придерживаются следующего правила: на каждые 10 квадратов отапливаемой площади требуется 1 кВт мощности агрегата. Желательно приобретать прибор с запасом мощности в 20%.

После определения мощности можно подсчитать расход топлива. Для обеспечения 1 кВт тепловой мощности устройства требуется израсходовать 0,112 кубометра газа. Иными словам, на обогрев комнаты площадью 20 квадратов в течение одного часа нужно 2х0,112=0,224 кубометра топлива. Зная это число, можно подсчитать суточный расход горючего, а также потребность в нем на весь отопительный сезон.

</index>Используемые источники:

• https://ochg.ru/pechi/nestandart/kombinirovannye-pechi.html
• https://sistema-otopleniya.ru/otoplenie-chastnogo-doma/kombinirovannye-pechi-dlja-otoplenija-doma.html
• https://otivent.com/kotly-dlja-otoplenija-na-drovah-i-jelektrichestve
• https://otoplenie-doma.org/sovremennye-pechi-dlya-otopleniya-doma.html
• https://dizain-vannoy.ru/sistema-otopleniya/sistemy-otopleniya/gazovoe-kombinirovannoe/gazovaya-pech.html
