Уклон сливной трубы. Уклон дренажной трубы: расчеты, стандарты особенности монтажа дренажа на склоне

Безупречно спроектированный и грамотно рассчитанный дренаж соберет и отведет грунтовые воды с участка. Он защитит фундамент от преждевременного разрушения, обеспечит нормальный рост культурным растениям. Для того чтобы обеспечить самопроизвольный сток собранной системой воды, необходимо обеспечить уклон дренажной трубы. А для его устройства нужны точные сведения, верно?

Все о том, под каким углом укладываются трубы дренажа и как правильно организовать осушающую систему, вы узнаете из предложенной нами статьи. Следуя представленным нами техническим рекомендациям, вы сможете спроектировать и точно рассчитать дренажную сеть. Основой для приведенных данных являются строительные нормативы.

В помощь самостоятельным мастерам детально изложена технология устройства системы отвода воды, досконально разобрана специфика расчета и укладки ее составляющих. Для наглядного восприятия информации прилагаются фото и видеоролики.

Конструктивные особенности дренажа

Существует три типа дренажных систем, каждая из которых имеет свои конструктивные особенности: горизонтальная, вертикальная, комбинированная.

Рабочими элементами горизонтального дренажа могут выступать:

• трубчатые дрены;
• галерейные дрены;
• лотки и траншеи.

Система дренажных труб в сочетании с фильтрующей обсыпкой (многослойной) – это и есть трубчатая дрена.

Многослойная фильтрующая обсыпка, в данном случае, делается с целью предотвращения попадания в систему вымываемых грунтов. По стандартам, дренажный контур всегда оснащается смотровыми колодцами.

Для организации дренажной системы строительного объекта (участка) могут использоваться разные схемы. Конкретный выбор зависит от геологических условий местности, от интенсивности выпадения атмосферных осадков и прочих факторов

В отличие от трубчатых дрен, галерейные дрены устраиваются из труб большего поперечного сечения. На стенках труб имеются отверстия для сбора стоков.

Процесс устройства галерейных дрен также предусматривает выполнение обсыпки с дополнительной фильтрацией геотекстилем.

Трубчатая дрена в разрезе. Именно по такому принципу осуществляется устройство трубчатых и галерейных дрен в современных проектах домостроения. Соблюдение стандартов и точность расчётов гарантируют высокую эффективность дренажных систем

Дренажная система с лотками и траншеями обычно делается в таких условиях, когда уровень грунтовых вод допускается до отметки 1,3-1,5 м. На устойчивых грунтах траншеи выполняют с откосами, на неустойчивых грунтах траншеи усиливают железобетонными конструкциями.

Система вертикального дренажа состоит из набора скважин (колодцев), связанных коллектором. Через коллекторную линию осуществляется отвод стоков при помощи насосной станции. Также отвод стоков на вертикальном дренаже может осуществляться сбросом в нижние слои грунта.

Комбинированная дренажная система объединяет в себе горизонтальную и вертикальную схемы. Характеризуется специалистами как сложная схема водоотвода и устраивается обычно на территориях, где требуется высокоэффективное осушение грунтов.

Галерея изображенийУклон дренажной трубе, как и любой другой канализационной ветке, необходим для обеспечения самопроизвольного стока собранной воды к пункту утилизации или вывода за пределы участкаПри устройстве дренажной системы вокруг фундамента дома уклон формируют в сторону коллекторного или углового колодца, перенаправляющего собранную грунтовую воду к месту разгрузкиКаналы ливневой канализации и дренажной системы могут подключаться к одному коллектору, иметь общие смотровые и поворотные колодцы. Их нельзя совмещать с пунктами обычной канализацииДренажные трубы на всех участках системы прокладываются с уклоном, но нужно точно соблюдать величину наклона. Как превышение его, так и недостаток негативно отразятся на транспортировке стоковПрокладка дренажной и канализационной трубыДренажная система вокруг фундамента домаСмотровые колодцы канализационных системПрокладка дрен к поглощающему колодцу

Поверхностные и глубинные схемы

Исходя из расчётных параметров заглубления дрен, различают поверхностные и глубинные схемы водоотвода. Назначение поверхностной схемы – сбор и отвод продуктов атмосферных осадков, а также близко залегающих грунтовых вод.

Назначение глубинной схемы – снижение уровня грунтовых вод, их сбор и отвод за границы участка, где располагается строительный объект.

Пример устройства поверхностной системы водоотвода. Поверхностный дренаж широко распространён в частном домостроении. Система сбора и отвода продуктов атмосферных осадков необходима для каждого случая строительства жилых домов

Схема водоприемников ливневых канализационных систем поддерживает точечное или линейное исполнение. В первом случае осуществляется отвод стоков от локальных источников (водостоки, приямки тротуаров, сборники входных групп).

Линейная схема обеспечивает отвод воды по всей территории объекта. Как правило, на жилых строительных объектах применяется комбинированное решение с внедрением обеих схем.

Глубинный дренаж обязателен практически во всех случаях частного домостроения и благоустройства хозяйственных участков. Это эффективная защита тех элементов строительных сооружений, которые располагаются ниже нулевого уровня (фундамент, подвальные помещения, корневая система растений).

Исключить сооружение глубинного дренажа допустимо  на возвышенностях, где уровень грунтовых вод не превышает отметки 1,5 м, где отмечается эффективное дренирование почвы.

Фрагмент схемы укладки глубинных дрен. Обычно такие схемы предусматривают размещение дренажных колодцев – не менее одного на каждые 30 метров длины магистрали. На прямых участках допускается периодичность монтажа через 50 метров

Проектирование схемы глубинного дренажа требует исполнения высокой точности расчётов. Даже незначительная ошибка в расчётах может стать причиной низкой эффективности системы.

Практика монтажа таких схем часто указывает на распространенную ошибку – неточный расчёт глубины закладки дрен. Результат – неравномерный отвод воды с территории объекта или, того хуже – подтопление плодородных земель, подвальных помещений.

На нашем сайте есть другие статьи, где мы подробно рассмотрели сооружение различных вариантов дренажа. Рекомендуем вам ознакомиться с ними:

Расчёты и стандарты строительства дренажа

Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:

• размер диаметра трубопроводов;
• уровень закладки трубопроводов;
• значения уклона труб;
• плотность геотекстильного фильтра.

И подробнее о каждом пункте.

Величина #1 – расчётный диаметр трубопроводов

Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.

Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.

Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.

Величина #2 – глубина закладки системы

Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:

1. Уровень промерзания грунта.
2. Глубина заложения фундамента.

Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.

Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.

Одним из важных расчётных параметров глубинного дренажа является определение степени промерзания грунта на участке расположения объекта. Опираясь на расчётные данные промерзания грунтов, вычисляют глубину закладки дрен

По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.

Величина #3 – уклон дренажных труб

Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.

При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.

Допустимое максимальное значение уклона труб дренажа на один метр длины – 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.

На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.

Уклон трубопроводов, составляющих дренажную систему, также относится к основным расчётным параметрам. Соблюдение стандартов уклона – это гарантии создания дренажной системы, которая будет работать продуктивно – собирать и отводить воду с участка

Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.

Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.

Галерея изображенийФормирование уклона — обязательное условие в сооружении самотечных подземных систем, дренирующих грунтовую и атмосферную воду, а также очищенные в септиках жидкие стокиУклон необходимо устраивать на всем протяжении самотечной безнапорной системы: как на участке сбора воды, так и на участке ее транспортировки к пунктам разгрузкиТрубам ливневой канализации, транспортирующим дождевую воду к коллектору или поглощающему колодцу, также необходимо придать уклонВыбор наклона, создаваемого дренажной трассе, зависит от диаметра трубопровода и типа грунтаЕсли дренаж устраивают для осушения почвенно-растительного слоя, мощность которого обычно не превышает 40 см, уклон должен быть минимум 0,01. Считается, что дренажная система не должна полностью отводить воду от корней растенийДля устройства дренажной системы в суглинистых грунтах уклон должен быть 0,001. Эта порода практически не способна пропускать воду через свою толщу в нижележащие пластыПри прокладке трассы дренажной системы в песчаных грунтах уклон должен составлять 0,003, в супесчаных 0,002Глубина ввода дренажных труб в коллекторный и поглощающий колодец определяется на участке строительства по факту. Отверстия для заведения труб бурят согласно с фактическим вводомДренажная труба с оболочкой из геотекстиляПоглощающий колодец для ливневки и дренажаТочечный дождеприемник ливневой канализацииПодключение дренажной трубы к поворотному колодцуПоверхностный дренаж для осушения почвыТраншея для дренажа в суглинистом грунтеСооружение дренажа в песчаном пластеГлубина ввода дренажных труб в коллектор

Величина #4 – необходимая плотность геотекстиля

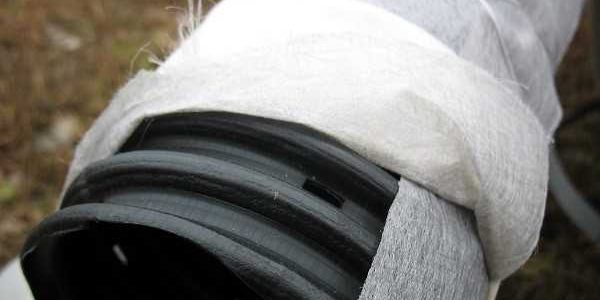

Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется  вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).

Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м².

Особенности монтажа дренажа на склоне

Дренажные системы обеспечивают отвод стоков за счёт уклона дрен. Казалось бы, при условии расположения участка на склоне вода должна отводиться с участка естественным образом, а в устройстве дренажной системы попросту нет необходимости.

Однако дело в таких случаях обстоит совсем иначе, и дренирование участка на склоне становится таким же актуальным мероприятием, как для участков с горизонтом уклона менее 8%.

Строительство частных жилых домов на крутых склонах – обыденная практика. На склонах вода не задерживается, но этот факт нельзя считать причиной для отказа от сооружения дренажной системы

Конечно же, дренирование территорий на склонах сопровождают свои особенности. Зачастую грунт на крутых склонах имеет неоднородную структуру. На разных горизонтах может отмечаться разный уровень грунтовых вод.

Поэтому нередко приходится применять комбинированные типы дренажа, чтобы обеспечить необходимую степень осушения всей территории участка.

Между тем, при строительстве водоотводящих систем на склонах с уровнем более 8% стандарты допускают отсутствие дренажных смотровых колодцев.

Схема и порядок устройства системы

Организация водоотвода на участке с уровнем склона более 8% начинается с проведения геологических изысканий. По результатам изысканий определяют водоносные слои, уровни залегания грунтовых вод. На основе полученных сведений разрабатывается проект дренажа участка на склоне, проводятся строительные работы.

В конечном итоге должна решаться задача исключения возможности размыва грунта хаотичным естественным водоотводом за счёт крутизны склона.

В простом варианте делается это, примерно, так:

1. На верхней отметке участка создаётся первая горизонтальная поверхностная дрена.
2. На нижней отметке участка создаётся вторая горизонтальная поверхностная дрена.
3. Обе дрены соединяются перпендикулярными траншеями.
4. От горизонтальной дрены нижнего уровня делают отвод в дренажный колодец.

Если ландшафт участка имеет ступенчатую сложную форму и проект объекта предусматривает сооружение подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо сооружать точечные водоотводы, переходящие в систему линейных водоотводов.

Участки большой площади, расположенные на склонах, как правило, оснащаются не единичными поверхностными дренами, но полноценными системами сбора и отвода воды по типу «ёлочка».

Разветвленная дрена устраивается на верхнем горизонте и объединяется с коллекторным водоотводящим контуром, окружающим строительный объект. Из контура стоки переправляются в сборник за пределами участка или в ливневую канализацию.

Схема устройства дренажа для объекта, построенного на склоне. Обычно на склонах сооружаются комбинированные дрены, так как территория на косогоре традиционно отличается сложным рельефом

Такое схемное решение называют кольцевой дренаж. Благодаря сооружению защитного контура, расположенного по периметру объекта, удаётся взять под контроль уровень грунтовых вод. В свою очередь, «ёлочка» обеспечивает сбор воды с поверхности участка и её эффективный отвод.

Монтаж кольцевых дрен выполняется на некотором удалении от строительного объекта. Этот фактор позволяет соорудить кольцевую дренажную систему непосредственно на стадии эксплуатации хозяйственно-бытовых сооружений.

Следует отметить, что эффективность понижения уровня грунтовых вод в границах внутренней части контура напрямую зависит от следующих параметров:

• уровень заглубления труб;
• уровень заглубления галерей;
• уровень заглубления скважин (если такие есть).

На эффективность защиты оказывают также влияние размеры контура.

Выводы и полезное видео по теме

Несколько практических советов по прокладке дренажных труб помогут вам самостоятельно справиться с устройством дренажа на загородном участке.

Защита участков (территорий) от перенасыщения влагой – актуальная задача, которую приходится решать практически в каждом случае строительства. Существующие разработки дренажных систем позволяют решать такие задачи.

Главный момент – рассчитать и выбрать вариант устройства дрен, который бы идеально подходил в каждом конкретном случае.

Планируете обустроить дренаж участка своими силами, но столкнулись с трудностями на этапе проектирования? Задавайте свои вопросы в блоке комментариев – мы постараемся вам помочь.

Или вы успешно соорудили дренажную систему и хотите поделиться опытом с другими владельцами частных домовладений? Пишите свои рекомендации, добавляйте фото под нашей статьей – многим пользователям пригодится ваш опыт.

Содержание статьи:

Для поддержания нормального водно-грунтового «микроклимата» на загородном участке нужно монтировать систему дренажного отведения. Причем желательно делать скрытый вариант. Тогда грунтовые воды будут свободно уходить с участка, обеспечивая тем самым сохранность фундамента дома, здоровый рост культурных растений. Чтобы коммуникация работала исправно, важно позаботиться о правильном уклоне дренажной трубы на 1 метр согласно СНиП.

Условия для создания дренажной системы

Соблюдение стандартов уклона – гарантия эффективного отведения грунтовых вод с участка

Необходимость устройства системы отведения грунтовых вод возникает, когда УГВ на участке весной поднимается до отметки 1,3-1,5 метра. Такое положение грозит заболоченностью земель, подтоплением подвалов, цокольных этажей.

Основными элементами скрытой системы отведения являются трубчатые перфорированные дрены, которые дополнительно оборачивают геотекстилем. Важны также обсыпки из песка и щебня. Они играют роль своеобразного фильтра, предотвращающего попадание земли внутрь рукавов линии.

Согласно стандартам СНиП, любой дренирующий контур нужно снабжать смотровыми колодцами. Это позволяет контролировать работу системы на любом ее участке.

Рекомендуемые уровни уклона

Необходимый уклон дренажных труб, согласно нормативной документации

Помимо диаметра дренажных труб важным параметром при устройстве системы является уровень наклона дрен. Как правило, эти нормы регламентирует СНиП с указанием минимально допустимых значений. При этом важно учитывать самую меньшую скорость потока грунтовых вод по рукавам. Согласно регламенту официального документа, для меньшего сечения дрен предусмотрен больший угол наклона.

Минимальные уклоны для дренажных труб разного диаметра по СНиП:

• открытые (наружные) лотки и канавы отведения воды — 3 мм на м.п.;
• отдельно стоящие желоба — 0,005 мм на м.п.;
• булыжная или асфальтированная отмостка с лотками — 3 мм на м.п.;
• устройство брусчатки или щебня с желобами открытого типа — 4 мм на м.п.;
• трубы сечением 40-50 мм — 3 см/м.п.;
• рукава диаметром 85 мм — 2 см/м.п.;
• дрены 100 мм — 1-1,5 см на м.п.;
• 150 мм — 8 мм на м.п.;
• 200 мм — 7 мм на м.п.

Всегда учитывают тип грунта на участке. В песчаных уровень наполнения контура водой и её движение будет быстрее, чем в глиняных. Поэтому уклон нужно делать чуть большим, чем при более плотных пластах почв.

Чем грозит неправильный уклон

Правильный и неправильный угол уклона трубы

Важно грамотно рассчитать, какой угол наклона должен быть у дренажной трубы. При несоблюдении рекомендуемых норм возможно возникновение аварийных ситуаций.

• При маленьком уклоне безнапорная дренажная система приведет к тому, что в рукавах будет застаиваться вода. Присутствующий в ней мусор в виде мелких песчинок станет откладываться. Рано или поздно их количество приведет к тому, что в трубе образуется засор. Придется откапывать участок системы и проводить ремонтные работы.
• При недостаточном уклоне грунтовые воды будут заполнять весь просвет дрен, но не смогут уходить в нужном направлении. Как результат, УГВ будет оставаться на прежнем уровне, а монтаж дренажной системы будет просто бессмысленным. Участок так и останется заболоченным.
• При увеличении рекомендуемого уклона скорость потока воды будет слишком высокой. Это грозит разрывом дрен со временем на каком-либо участке под воздействием давления. Либо вода с большой скоростью будет уходить в точку сброса, а более тяжелые примеси (песчинки, частички глины) будут оседать на дне контура. Рано или поздно это приведет к засору.

При недостаточном наклоне дренажных труб и застаивании грунтовых вод будет происходить постоянное подмывание почвы. Будет снижаться естественная прочность верхних пластов земли на участке.

Как рассчитать правильный угол наклона

Схема закрытой дренажной системы в разрезе

Чтобы выполнить монтаж дренажной системы на участке и при этом рассчитать оптимальный угол наклона, нужно учесть такие параметры:

• Сечение дрен. Оно напрямую зависит от типа осушаемой почвы. Чем более она рыхлая, тем большим должен быть диаметр контура.
• Тип используемых дрен: с геотекстилем или без него. Первый вариант оптимален для рыхлых почв с обилием песка. Для крупнозернистых грунтов разрешается не использовать геотекстиль.
• Глубина заложения контура.
• Рельеф участка: перепады его высот.
• Уровень грунтовых вод на местности – желательно провести предварительные гидрогеологические изыскания.
• Тип почвы – информацию берут из таблицы «Классификация типов грунтов.

Дренаж участка с высоким уровнем грунтовых вод

Чтобы правильно определить наклон всей магистрали от верхней точки расположения первой дрены до пункта сброса воды, нужно сделать следующее:

• От высшей точки первой трубы до конечного приемника грунтовых стоков измеряется общая протяженность дренажного контура. Суммарно получается, например, 20 м.
• Измеряют прямой отрезок от верхней точки системы до нижней. Получается, к примеру, 10 м.
• Оба числовых значения нужно сложить: 10+20 = 30 м.
• Для расчета перепадной высоты между верхней и нижней точками берется значение 1% от общей суммы. В данном случае он составляет 0,3 м (30х1%=0,3). Таким образом, мастер должен уложить систему дренажа на участке так, чтобы разница между верхней частью коммуникации и нижней составляла 30 см. Это и будет считаться правильным уклоном.

Такая коммуникация будет функционировать без сбоев.

Если на участке отмечается высокий уровень грунтовых вод, то такие условия могут нанести вред огородным насаждениям и фундаменту. В результате этого постройка может дать неравномерную осадку, стены изменят геометрию, как двери, окна и крыша. Постоянная влажность в основе материала стен может стать причиной образования грибка, который приводит к ухудшению здоровья проживающих в доме.

Необходимость устройства дренажной системы

Если вам известно, что на участке подземные воды располагаются слишком близко к поверхности, то необходимо позаботиться об устройстве дренажной системы. Она позволяет отводить лишнюю влагу за периметр участка, при этом здоровье ваших близких сохраняется, а растения в саду, а также фундамент дома не страдают. Для того чтобы выполнить дренажную систему, необходимо ближе ознакомиться с технологией проведения работ и обеспечить уклон трубы согласно санитарным нормам и правилам.

Уклон трубы

Раньше изделия из пластика для дренажных систем не выпускались. Их заменяли керамическими, асбестоцементными или стальными трубами. Для полноценной дренажной системы нужно было вручную проделывать отверстия. Такой труд нельзя было назвать легким, кроме того, отверстия со временем забивались почвой, что сводило на нет все усилия по устройству системы.

Сегодня к продаже представлены разные трубы в большом ассортименте. Лучше всего приобретать гофрированные, выполненные из пластика. В них уже имеются готовые отверстия. Для того чтобы они не забивались грунтом и не заиливались, необходимо использовать геотекстиль низкой плотности, который стоит довольно дешево.

Однако важно не только правильно подобрать материалы, но и обеспечить уклон дренажной трубы. Он должен быть направлен к месту сбора воды, например, колодцу. Технология укладки системы предусматривает монтаж нескольких дренажных слоев, они располагаются на дне траншеи и состоят из песка и щебня. Однако для начала дно и стенки необходимо застелить геотекстилем, только затем выполняется подсыпка из песка, а уже после – из щебня.

Каких значений необходимо придерживаться

Уклон должен сохраняться в пределах 3 ° на протяжении одной ветки дренажной системы. Иногда схема монтажа выглядит как елочка. При этом к основной дренажной трубе следует подвести отводки перфорированных труб по типу веток, которые отходят от ствола дерева.

Смотровые колодцы располагаются в 50 м друг от друга. Они должны быть на изгибах дренажной системы или изменении уклона труб. Важно помнить о том, что если уклон не был обеспечен, то вода самотеком не сможет стекать в ливневую канализацию или дренажный колодец.

Если вы будете заниматься устройством закрытой системы, то траншея располагается в грунте с углублением в пределах от 70 до 150 см. Ширина ямы может быть равна 25-40 см. Уклон должен быть направлен к естественному или искусственному водоприемнику. Он обеспечивается с учетом санитарных норм и правил.

На каждый погонный метр значение уклона должно составить 3 см, если работать предстоит в глинистом грунте. Когда на территории песчаные почвы, уклон равен 3 см на каждый погонный метр. Уклон обеспечивается за счёт гравийной подушки, на которой располагаются дрены. Последние представляют собой гофрированные перфорированные трубы. Они оборачиваются геотекстилем, который будет защищать систему от грунта и мусора.

После укладки трубы уклон необходимо проверить еще раз. Для этого можно использовать обычный шнур, который натягивается вдоль системы трубопровода. При проведении работ обязательно соблюдаются СНиП. Уклон дренажной трубы на 1 метр согласно им составляет 3 см.

СНиП

При проектировании необходимо отдавать предпочтение отводу воды самотеком. Принудительная откачка требует дополнительного обоснования. Использование вертикального дренажа и его водоприемной части предусматривается в почве с высокой водопроницаемостью. Траншеи и дренажные каналы открытого типа устраиваются в тех случаях, когда необходимо осушение значительной по площади территории. Их использование возможно ещё и для защиты от подтопления наземных коммуникаций.

Если изучить СНиП, уклон дренажной трубы на 1 метр должен составить примерно 3 см. А вот в качестве материала труб можно использовать не только вышеперечисленные варианты, но и железобетонные изделия, а также трубы с фильтром из пористого полимербетона и обычного бетона. В неагрессивных грунтах используются железобетонные, бетонные, а также асбестоцементные трубы.

Изучив СНиП 2.06.15-85, вы сможете понять, что глубина заложения дренажа из трубофильтров определяется по нагрузке. Размер и число водоприемных отверстий на поверхности железобетонных, бетонных и асбестоцементных изделий надлежит определять с учетом водопропускной способности и расхода дренажа.

Что необходимо знать о диаметре дрен

Минимальный уклон дренажной трубы может составить 0,5 см на каждый погонный метр. Максимальное значение упоминалось выше. Что касается диаметра, то наиболее распространенным и рекомендуемым типом трубы является гофрированное однослойное изделия на 100 или 110 мм. Такой трубы хватит для отвода воды от дома средних размеров.

Обеспечивая уклон дренажной трубы 110 мм, вы должны учитывать глубину промерзания грунта, уровень залегания грунтовых вод и рельеф участка. Довольно часто дрены располагаются по периметру дома. Чем меньше будет водопроницаемость почвы, тем уклон должен быть больше. Это касается глинистых грунтов.

Для справки

Отдельные участки гибкой трубы не должны провисать, ведь в противном случае в этих зонах будет застаиваться вода. Какой уклон должен быть у дренажной трубы, вам теперь известно. Однако важно знать ещё и об особенностях технологии. Например, на поворотах труба обычно укладывается ровным полукругом. Следует избегать изгибов, приближенных к прямому углу, так как они могут препятствовать стоку воды.

Установка труб: подготовительные работы

Прежде чем начинать укладку трубы, необходимо составить план участка и создать проект. Последний определит место расположения, глубину и длину траншеи, а также позволит понять, в каких местах следует располагать смотровые и дренажные колодцы. Важно учесть ещё на этом этапе, по какой технологии будут отводиться воды, это может быть емкость для сбора воды или ливневая канализация.

Если уклон дренажной трубы вам известен, то в проекте вы должны указать уровень залегания подземных вод, а также тип грунта на участке и линию промерзания почвы. Перед укладкой дренажных труб необходимо подготовить траншею. Она должна быть шире диаметра трубы на 50 см. Если линия промерзания достаточно небольшая, то рабочему можно будет поместиться в такой траншее. При внушительной глубине промерзания удобнее будет выкапывать яму, когда пространство позволяет развернуться там с лопатой. Главное при этом – соблюдать уклон от дома к дренажным колодцам или месту сбора воды.

Методика проведения работ

Уклон дренажной трубы должен быть обеспечен на этапе земляных работ. Далее необходимо подготовить подушку из песка и щебня, уложив ее на дно траншеи. Однако для начала дно и стенки необходимы застелить геотканью, затем делается подсыпка из песка, следующим слоем станет щебень. На него укладывается перфорированная труба, которая засыпается в обратном порядке – щебень, песок, геоткань и выбранная почва. Смотровые колодцы понадобятся для прочистки засоров и для того, чтобы следить за уровнем воды в системе. Если отвод воды при устройстве дренажной системы предусматривается в открытый водоем или ливневую канализацию, то на концах труб необходимо предусмотреть обратные клапаны.

Как избежать ошибок

Даже если уклон дренажной трубы был соблюден правильно, система может работать с перебоями. Иногда к этому приводит нарушение технологии или последовательности работ. Если вначале вы насыпали щебень, а после песок, то итогом может стать засорение отверстий в трубе. Если отсыпка и вовсе не была сделана, то это тоже может привести к проблемам.

Если вы не обеспечили уклон, то вода не может стекать самотеком в ливневую канализацию или колодец. Даже если работы были осуществлены правильно, а дренажная система работает безотказно, необходимо помнить, что такое устройство требует периодического обслуживания и осмотра. Эти манипуляции заключаются в замерах уровня воды в колодцах, очистке системы от скопившихся грязи и мусора. После установки дренажных труб систему необходимо осматривать четыре раза в год.

Рекомендации специалиста

При выполнении земляных работ необходимо помнить, что сверху ров должен расширяться. Для исключения замерзания системы при пониженных температурах необходимо прокладывать трубы ниже линии промерзания грунта. Для правильной работы системы недостаточно обеспечить правильный уклон дренажной трубы. Необходимо будет сделать ещё и отмостку от фундамента к дренажу под небольшим уклоном. Это позволит дождевой воде попадать в водосбор.

После в канаву засыпается 15-см песка, поверх укладывается щебень, его слой составит примерно 20 см. На основание укладываются трубы, которые можно обернуть в строительный флизелин. Он обладает хорошей водопроницаемостью. Когда уклон трубы между септиком и дренажным колодцем был устроен, необходимо подумать о том, какой материал в качестве фильтра использовать. Это может быть ещё и кокосовое волокно. Для суглинка и супесей обычно используется нетканый или иглопробивной текстиль, который служит фильтром. На песчаных почвах отличным вариантом станет стеклохолст.

Не следует бояться повысить стоимость проведения работ, уложив биоматериал между слоями щебня и песка. Это позволит исключить заиливание и сделает проведение техобслуживания системы более редкой необходимостью. Кроме того, такой подход помогает продлить время эксплуатации.

Установка дренажных труб обязательно сопровождается подрезкой изделий. Для этого следует использовать монтажный нож. Части между собой соединяются специальными муфтами. Для повышения прочности можно использовать сварочный аппарат.

Заключение

Дренаж сегодня используется в агротехнике и строительстве. С помощью специальной системы каналов, скважин и дренажных колодцев, а также труб и прочих устройств удаётся отводить с поверхности грунта и подземного пространства лишнюю воду. При этом важно не только правильно выбрать материалы, но и обеспечить уклон прокладки дренажных труб. Вообще, такая система нужна, если на территории отмечается повышенный уровень грунтовых вод. А вот если здание возводится с подвальным помещением, то без системы дренажа и вовсе не обойтись.

Вода – основа жизни, без нее не обойтись. Но во всем должна быть мера. Избыточность влаги на приусадебном участке может привести к серьезным неприятностям. Происходит заболачивание почвы. Корни растений начинают загнивать, насаждения гибнут. Застоявшаяся вода подмывает фундамент дома, проникает в подвальные отсеки, приводит к его преждевременному разрушению.

Содержание

Как рассчитать какой уклон дренажа

Единственное эффективное решение проблемы – установка дренажной системы. Владельцы участков, расположенных на склонах, могут подумать, что эти озабоченности не для них. Вода и так стечет сама по себе.

По теме:Дренаж участка за 5 шагов: как сделать своими руками

Опасное заблуждение. Если горизонт уклона меньше 8%, необходимость дренажа безусловна. Как, впрочем, и при более крутом расположении земельного участка. Однако в последнем варианте можно обойтись без смотровых колодцев. Стандарты позволяют.

Чтобы сбор и отвод воды с участка производился эффективно, необходимо предварительно провести гидравлические исследования. По их результатам выстраивается алгоритм действий, подбираются нужные материалы и конструкции.

Способы закладки дрен

Дренажные системы бывают двух видов – поверхностные и глубинные. В первом варианте дрены укладываются в небольшие (30-40 см) рвы. Второй метод установки более затратный, так как приходиться выкапывать глубокие траншеи.

Важно! На участке, расположенном на возвышенности, целесообразно устанавливать дренажную систему поверхностного типа. Это упросит перехват сточной воды.

Все зависит от состояния грунта и уровня закладки фундамента главного строения на участке. Нужно узнать, на какую глубину промерзает земля в данном регионе. Этой информацией наверняка располагает каждая местная строительная организация.

Нельзя прокладывать трубопровод над уровнем промерзания почвы. Иначе дренажная система в зимнее время года замерзнет и выйдет из строя. Нужно утеплить дрены или закопать их глубже, в незамерзающий грунт.

Избыточная влага вредит не только растениям, но и постройкам, в том числе, основательным. В периоды весенних паводков грунтовые воды поднимаются, подмывая и разрушая фундаменты даже капитальных домов. Чтобы избежать подобных неприятностей, дренажную систему следует закладывать на полметра глубже фундамента.

Схема и порядок устройства

После того, как проведены необходимые геологические изыскания и установлен уровень местонахождения грунтовых вод, можно приступать к строительству дренажа на участке, находящегося на возвышенности.

Прежде всего, нужно исключить размыв грунта самопроизвольным водоотводом, спровоцированным крутизной склона. Для этого следует произвести следующие строительные работы:

1. На самой высокой точке участка установить горизонтальную дрену.
2. В нижней части склона создать аналогичную дренажную систему.
3. Оба этих сооружения соединить перпендикулярными каналами.
4. От дренажа, расположенного на нижнем уровне, провести отвод к дренажному колодцу.

Устройство дренажной системы во многом зависит от рельефа местности, на которой находится участок. Возможно, придется устанавливать для переходных площадок и подпорных лестниц точечные водоотводы, которые затем перейдут в линейную систему дрен.

Важно! Еще до начала строительных работ следует определить место, куда будет сливаться жидкость. Отвести с участка воду можно в близлежащий водоем или овраг.

Следуя указаниям СНиП, параметры уклона дрены соотносятся с показателями движения сточных вод. Минимальный уклон дренажных труб диаметром 150-200 мм равняется 8-7 мм соответственно.

При использовании лотков для отведения воды, уклон устанавливается так, чтобы жидкость могла естественным образом самоочищаться. Наполняемость лотка шириной 20 и более миллиметров не должна превышать 80%.

Расчет угла наклона дренажа

Безнапорный принцип работы дренажной системы основывается на расположении водоотводных труб под определенным наклоном друг к другу. Размер имеет значение. Трубы большого диаметра не приветствуются. По ним слишком быстро отходят воды, на стенках со временем образуются толстые слои ила, приводящие к засорам и необходимости затратной процедуры прочистки трубопровода.

Важно! Для каждой конкретной ситуации рассчитывается и подбирается свой оптимальный вариант дренажа.

Оптимальные решения по строительству дренажа на участке, расчету его уклона, глубины и длины траншей находятся в нормативных документах СНиП. Чтобы правильно рассчитать уклон дренажной трубы, необходимо учесть следующие обязательные параметры:

• рельеф местности, на котором расположен земельный участок, степень перепадов высот;
• размер сечения трубы – чем рыхлее почва, тем больше диаметр;
• вид применяемых дрен, для песчаного грунта – с геотекстилем;
• глубину залегания дрен;
• тип почвенного слоя участка;
• координаты расположения подземных вод.

На основании полученных данных можно приступать к монтированию дренажной системы на склоне. Для выбора правильного наклона дрены необходимо пользоваться установленными нормативными стандартами:

Диаметр трубопровода в миллиметрах	Уклон в сантиметрах на метр длины
50	3
110	2
160	0,8
200	0,7

Если длина веток отвода не превышает полутора метров, то допустимы отличия их наклонов относительно друг друга.

Кроме угла уклона дрены, важно рассчитать высоту и ширину лотка. Делается это довольно просто. Как правило, лотки, при ширине от 20 см, заполняются в высоту на 80% водой. По таким пропорциям рассчитывается конструкция водоотвода с учетом гидравлического давления. Например, высота лотка составляет 60 см. Получается, что его ширина должна быть не меньше 80 см.

Уклон дренажной трубы на 1 метр

Какой уклон трубы для дренажа считается правильным?Угол наклона водоотвода, как правило, измеряется в сантиметрах на погонный метр, а не в градусах. Так легче определить, насколько один участок длиной в 1 м ниже или выше соседнего.

Важно! Эффективное отведение грунтовых вод за пределы участка гарантируют стандарты и нормативные документы: СНиП, ГОСТ, СанПин.

Если уклон трубы недостаточный, то вода течет медленно. Слабый напор стока не в состоянии протолкнуть образовавшиеся отходы, которые оседают и заиливаются на стенках дрен. Возникают засоры, система не справляется с водоотводом.

С другой стороны, чересчур большой уклон ведет к стремительному стоку воды. При этом фрагменты крупных отходов под напором потока придавливаются к стенам труб и застревают. К тому же оказывается огромная нагрузка на соединительные узлы коммуникации.

Прочистка водоотводных труб производится через дренажные и смотровые колодцы двумя способами:

• механическим – с помощью устройства для прохождения дрен и удаления отложений, проводится раз в 3-4 года;
• гидродинамическим – с привлечением насосного оборудования и компрессора, чистить каждые 10-15 лет.

Дренажная система будет функционировать исправно и качественно только при соблюдении правильного угла наклона трубы на 1 метр, согласно СНиП. Монтаж дренажной системы требует профессионального, сбалансированного подхода.

Нужно так рассчитать глубину и уровень наклона труб, чтобы они не подвергались засорам, эффективно справлялись с отводом сточных вод. Избежать технических ошибок в расчетах помогут специалисты.

По теме:4 схемы дренажа участка: ошибки + как правильно

Содержание

Перед тем как приступить к сооружению дренажной системы, необходимо выяснить глубину залегания грунтовых вод. Для этого лучше всего проверить уровень воды в ближайших колодцах. Если глубина колодца более пяти метров, он наполняется как раз до уровня грунтовой воды. Помимо этого, на трубах остаются следы, указывающие, насколько поднимается вода в периоды паводков. После этого следует определиться с типом дренажа. Используют два типа такой системы: закрытый и открытый.

Довольно часто мастера, создав своими руками водоотвод, не понимают, почему их творение не выполняет поставленные задачи.

Причин может быть несколько:

1. Забились отверстия в трубах. Такая ситуация возможна если нарушена последовательность работы. То есть на дно вырытой канавы сначала насыпался щебень, а на него песок. Он как раз и попал в отверстия труб.
2. Вода сама не стекает в канализацию. Это возможно в том случае если нарушен уклон дренажной трубы при укладке.
3. Также дренажная система не будет правильно работать, если не сделана отсыпка или не были поставлены обратные клапаны.

Любое устройство нужно периодически осматривать и исправлять проблемы. Дренажная система не исключение. Чтобы она отлично выполняла свою работу, следует время от времени измерять уровень воды в смотровых колодцах и очищать конструкцию от мусора и грязи. Также при посадке на участке каких-либо деревьев следует учитывать место расположения дренажной системы.

Какие бывают дренажи

Чтобы понять, как правильно сделать дренаж на своем садовом участке, нужно познакомиться с их видами. По способу устройства дренажи подразделяются на несколько видов. Первым стоит назвать открытый тип дренажа. Он представляет собой систему траншей глубиной от 20 до 30 см, стенки которых должны располагаться под уклоном в 30 градусов по отношению дну.

Его используют для того, чтобы убрать лишнюю воду с поверхности грунта на участках во время обильных осадков и весеннего таяния снега. Все траншеи выкапываются под определенным уклоном, так чтобы вода стекала в сторону общей канализации или какого-либо водосборника. Чтобы стенки открытого дренажа не осыпались и не разрушались, их укрепляют при помощи камней, бетона или растений с крепкой и разветвленной корневой системой.

Открытый тип дренажа

Вторым можно назвать закрытый или глубинный дренаж, который бывает горизонтальным или вертикальным. Этот вид помогает внутри грунта дренировать воду на участках с высоким уровнем залегания грунтовых вод. Глубинный горизонтальный дренаж представляет собой сеть специальных труб с отверстиями, соединенных с водоемом, канализацией, оврагом или колодцем. Они располагаются на глубине от 0,8 до 1,5 метров и засыпаны щебенкой, песком.

Вертикальным дренажом называют водосборные колодцы, где скапливается вода из системы траншей, и которые связаны с канализацией или водоемом, оврагом. Если соединить такие колодцы с канализацией нет никакой возможности, то воду просто откачивают при помощи погружного насоса и вывозят в цистернах.

Также стоит упомянуть засыпной тип дренажа, который чаще всего используют на тяжелых и глинистых грунтах. Он представляет собой довольно глубокую траншею, заполненную до половины крупным щебнем, на который насыпают мелкую фракцию щебня, а сверху слой обычной садовой земли (от 15 до 35 см).

Закрытый или глубинный дренаж

Засыпной тип дренажа

Закрытая дренажная система

Эта технология представляет собой канаву, на дне которой и собирается вода. Такую конструкцию можно сделать как временной, так и постоянной.

Временная — не требует больших знаний и особых технологий. Устройство траншей самое обычное. Главное, чтобы они имели небольшой наклон к месту водоотведения.

Эта методика основана на соединении дренажных труб, коллектора, колодцев, водоприемника, водоотвода. Водоприемником служит вырытая за пределами участка специальная канава или канализация.

Делаем глубинный дренаж своими руками

Чтобы знать, как сделать дренаж на участке, нужно знать его технологию строительства. Система дренажа для отвода вод с поверхности грунта обычно делается из основных или магистральных траншей, которые чаще располагаются по периметру участка. Они имеют уклон в направлении канализации. Имеются также и вспомогательные траншеи, которые идут по территории всего участка от мест, где образуется самое большее количеством воды к магистральным. Соответственно, вспомогательные траншеи имеют уклон в сторону основных. Обычно он составляет от 1 до 3 см на один метр.

Перед тем как приступать к сооружению дренажа, обязательно нарисуйте план участка и дренажной системы. Проведите разметку траншей и следите за уклоном во время земляных работ при помощи инструментов. Это поможет избежать неприятных сюрпризов после окончания всех работ. Помните, что стенки поверхностного дренажа располагаются под углом около 30 градусов ко дну. Их желательно укрепить. Это может быть отсыпка щебенкой или гравием, а также отделка крупными камнями, бетонирование и высадка различных растений.

После выкопки траншей обязательно проведите проверку, как будет сходить вода по дренажной системе. Для этого пустите по ней достаточное количество воды и посмотрите, как она проходит по ней. Если на каком-то участке она застаивается, то лучше устранить эту проблему до окончания работ.

Еще стоит отметить, что система открытого дренажа может стать центром ландшафтной композиции участка, если ее оформить красивыми сочетаниями различных по форме, размеру и окраске камней.

Сеть из дренажных траншей для удаления воды в глубине грунта выкапывают согласно заранее составленного и размеченного на поверхности плана с нужными уклонами. Ширина траншеи у дна обычно составляет не меньше 40 см, а глубина определяется проектом. Но обычно она составляет от 0,8 до 1,5-2 метров. Величина уклона варьируется от 2 до 5 см на 1 погонный метр траншеи.

Читать далее:  Сколько литров воды в 1 метре 50 трубы. Как рассчитать объем трубы и для чего: формула

На ровное и уплотненное дно траншеи насыпается небольшой слой чистого речного песка (крупнозернистого) высотой около 10 см, который также тщательно выравнивают и уплотняют.

Затем дно и стенки траншеи застилают нетканым полотном геотекстиля, плотность которого составляет около 200 грамм на метр квадратный. Причем ткань располагают так, что она должна покрывать полностью стены и еще выходить на ее края на 15-25 см. На ткань насыпают слой вымытого щебня высотой от 15 до 25 см, который напрямую зависит от состава и водопроницаемости грунта. На землях с большим количеством песка высота слоя составляет около 15 см, а там, где в составе много глины – слой щебенки увеличивают до 25 см.

Щебень также обязательно уплотняют и выравнивают с учетом требуемого уклона. Проверять уклон нужно после каждого насыпаемого слоя, его выравнивания и утрамбовки. На нем раскладывают перфорированную дренажную трубу, которую затем послойно засыпают щебенкой или гравием. Причем каждый слой обязательно аккуратно трамбуют. Слой щебня поверх трубы составляет от 10 до 25 см.

Поверх дренажной трубы и отсыпки вокруг нее края нетканого полотна геотекстиля заворачиваются друг на друга с нахлестом. Затем насыпают слой песка высотой от 10 до 30 см, после чего траншею заполняют обычным грунтом, который вынули во время выкапывания. Помните, что речной песок, щебенка и гравий, используемый при сооружении глубинной дренажной системы, обязательно должен быть чистым от земли, глины или других мелких частиц. Сделанный таким способом дренаж будет хорошо отводить воду и прослужит много лет.

Подпорная стенка в ландшафтном дизайне

Когда мы покупаем участок под застройку, встает вопрос: выбрать ровную или наклонную площадку. Часто предлагаемые…

Если вам достался участок под застройку, исследования которого показали, что грунтовые воды залегают очень высоко к поверхности грунта, то это не означает, что строительство отменяется или затрудняется. Просто вам придется увеличить строительную смету для обустройства дренажной и ливневой систем, которые будут отводить талые, дождевые и грунтовые воды от фундамента дома, обеспечивая сухость конструкции и длительность ее эксплуатации.

Сделать дренаж участка своими руками на глинистых почвах сложнее, так как глина плохо впитывает и пропускает воду, но для этого и существует дренажная система. С другой стороны, глинистый грунт удерживает грунтовые воды от проникновения в верхние слои почвы снизу, и вам остается только обеспечить защиту строения от влаги, попадающей в грунт сверху – от дождя и снега.

Правильный уклон дренажа

Дренаж на склоне

Безупречно спроектированный и грамотно рассчитанный дренаж соберет и отведет грунтовые воды с участка. Он защитит фундамент от преждевременного разрушения, обеспечит нормальный рост культурным растениям. Для того чтобы обеспечить самопроизвольный сток собранной системой воды, необходимо обеспечить уклон дренажной трубы. А для его устройства нужны точные сведения, верно?

Все о том, под каким углом укладываются трубы дренажа и как правильно организовать осушающую систему, вы узнаете из предложенной нами статьи. Следуя представленным нами техническим рекомендациям, вы сможете спроектировать и точно рассчитать дренажную сеть. Основой для приведенных данных являются строительные нормативы.

В помощь самостоятельным мастерам детально изложена технология устройства системы отвода воды, досконально разобрана специфика расчета и укладки ее составляющих. Для наглядного восприятия информации прилагаются фото и видеоролики.

Существует три типа дренажных систем, каждая из которых имеет свои конструктивные особенности:

• горизонтальная;
• вертикальная;
• комбинированная.

Рабочими элементами горизонтального дренажа могут выступать:

• трубчатые дрены;
• галерейные дрены;
• лотки и траншеи.

Система дренажных труб в сочетании с фильтрующей обсыпкой (многослойной) – это и есть трубчатая дрена.

Многослойная фильтрующая обсыпка, в данном случае, делается с целью предотвращения попадания в систему вымываемых грунтов. По стандартам, дренажный контур всегда оснащается смотровыми колодцами.

Для организации дренажной системы строительного объекта (участка) могут использоваться разные схемы. Конкретный выбор зависит от геологических условий местности, от интенсивности выпадения атмосферных осадков и прочих факторов

В отличие от трубчатых дрен, галерейные дрены устраиваются из труб большего поперечного сечения. На стенках труб имеются отверстия для сбора стоков. Процесс устройства галерейных дрен также предусматривает выполнение обсыпки с дополнительной фильтрацией геотекстилем.

Трубчатая дрена в разрезе. Именно по такому принципу осуществляется устройство трубчатых и галерейных дрен в современных проектах домостроения. Соблюдение стандартов и точность расчётов гарантируют высокую эффективность дренажных систем

Дренажная система с лотками и траншеями обычно делается в таких условиях, когда уровень грунтовых вод допускается до отметки 1,3-1,5 м. На устойчивых грунтах траншеи выполняют с откосами, на неустойчивых грунтах траншеи усиливают железобетонными конструкциями.

Система вертикального дренажа состоит из набора скважин (колодцев), связанных коллектором. Через коллекторную линию осуществляется отвод стоков при помощи насосной станции. Также отвод стоков на вертикальном дренаже может осуществляться сбросом в нижние слои грунта.

Комбинированная дренажная система объединяет в себе горизонтальную и вертикальную схемы. Характеризуется специалистами как сложная схема водоотвода и устраивается обычно на территориях, где требуется высокоэффективное осушение грунтов.

Исходя из расчётных параметров заглубления дрен, различают поверхностные и глубинные схемы водоотвода. Назначение поверхностной схемы – сбор и отвод продуктов атмосферных осадков, а также близко залегающих грунтовых вод. Назначение глубинной схемы – снижение уровня грунтовых вод, их сбор и отвод за границы участка, где располагается строительный объект.

Пример устройства поверхностной системы водоотвода. Поверхностный дренаж широко распространён в частном домостроении. Система сбора и отвода продуктов атмосферных осадков необходима для каждого случая строительства жилых домов

Схема водоприемников дренажа поддерживает точечное или линейное исполнение. В первом случае осуществляется отвод стоков от локальных источников (водостоки, приямки тротуаров, сборники входных групп). Линейная схема обеспечивает отвод воды по всей территории объекта. Как правило, на жилых строительных объектах применяется комбинированное решение с внедрением обеих схем.

Глубинный дренаж обязателен практически во всех случаях частного домостроения и благоустройства хозяйственных участков. Это эффективная защита тех элементов строительных сооружений, которые располагаются ниже нулевого уровня (фундамент, подвальные помещения, корневая система растений).

Исключить сооружение глубинного дренажа допустимо  на возвышенностях, где уровень грунтовых вод не превышает отметки 1,5 м, где отмечается эффективное дренирование почвы.

Фрагмент схемы укладки глубинных дрен. Обычно такие схемы предусматривают размещение дренажных колодцев – не менее одного на каждые 30 метров длины магистрали. На прямых участках допускается периодичность монтажа через 50 метров

Проектирование схемы глубинного дренажа требует исполнения высокой точности расчётов. Даже незначительная ошибка в расчётах может стать причиной низкой эффективности системы. Практика монтажа таких схем часто указывает на распространенную ошибку — неточный расчёт глубины закладки дрен. Результат – неравномерный отвод воды с территории объекта или, того хуже – подтопление плодородных земель, подвальных помещений.

Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:

• размер диаметра трубопроводов;
• уровень закладки трубопроводов;
• значения уклона труб;
• плотность геотекстильного фильтра.

И подробнее о каждом пункте.

С участков, расположенных на склонах, также нужно отводить лишнюю воду с поверхности и изнутри грунта. Ведь большое количество осадков и вода, образовавшая в результате таяния снега, вызывают эрозию земли, способствуют возникновению оползней, а также размывают фундамент различных построек, дорожки, подпорные стенки и ступени. Для таких участков нужно обязательно сочетать открытый и глубинный виды дренажей.

Читать далее:  Принцип работы и схема подключения солнечных батарей

Собственно, устройство глубинной дренажной системы на участках на склоне мало чем отличается от той, что выполняется на горизонтальных территориях. Но все-таки есть некоторые моменты, которые обязательно следует учесть при выполнении этих достаточно сложных работ. При таком расположении участка сразу становится понятным, что колодец для сбора или канализация воды должны располагаться в самой низкой точке. Основные или магистральные траншеи копают, если только это возможно, рядом с оградой.

Вспомогательные траншеи направляют к основной под определенным углом. Получается что-то вроде елочки. Если наклона местности недостаточно для хорошего схода воды, то траншеи выкапывают, постепенно заглубляя так, чтобы в общем уклон составлял от 2 до 4 см на 1 метр погонный дренажа.

Если участок на склоне занимает достаточно большую площадь, то стоит поделить его поперечной дренажной траншеей, которая будет собирать в себе воду с территории, расположенной выше. Вода из нее будет отходить по заглубленным дренажным трубам в нижний водоприемник или канализацию.

Стоит помнить, что сооружение дренажной системы на участке, расположенном на склоне, требует подготовки, внимания, аккуратности выполнения и, конечно, финансовых затрат.

Не стоит расстраиваться, если вам достался неровный лоскут земли. Продуманный ландшафтный дизайн на участке с уклоном и грамотный дренаж помогут превратить минусы вашего сада в плюсы.

Как правильно укладывать трубы?

Правильная инструкция по укладке дренажных труб позволит создать водоотвод, который много лет будет заботиться о приусадебном участке.

1. Для начала необходимо вырыть траншею на глубину около одного метра. Ширина дна в пределах 40 сантиметров. Кверху ров должен расширяться. Чтобы предотвратить замерзание системы при больших морозах, лучше прокладывать трубы ниже уровня промерзания почвы. Траншея делается под укосом. Чтобы понять, какой уклон должен быть у дренажной трубы, следует ориентироваться на место водосбора. Но на всем протяжении одной ветки системы он должен быть в пределах трех градусов.
2. Перед тем как класть трубы, можно сделать отмостку от фундамента дома к дренажу под маленьким наклоном. Это позволит дождевой воде свободно стекать в водосбор.
3. После этого в канаву насыпается слой песка толщиной около пятнадцати сантиметров. Поверх него шар щебня около двадцати сантиметров.
4. На такое основание и укладываются пластиковые трубы, обернутые в геотекстиль. Таким материалом зачастую служит строительный флизелин. Он имеет очень хорошую водопроницаемость. Если дренаж делается на глинистой почве, пластиковые трубы оборачивают в объемный фильтр из кокосового волокна. Для супесей и суглинков используется нетканый или иглопробивной фильтрующий текстиль. На песчаных почвах лучшим вариантом будет тонкий материал типа стеклохолст.

   Засыпка дренажной трубы

5. Для того чтобы предотвратить заиливание дренажной системы, геоматериал укладывают дополнительно между шарами песка и щебня, по бокам. Это более затратно, но увеличивает время эксплуатации технологии.
6. Отрезать необходимую длину трубы можно обычным монтажным ножом. Каждая часть присоединяется при помощи специальной муфты. Для дополнительной прочности можно использовать специальный сварочный аппарат.
7. Трубы нужно укладывать под наклоном. Скос трубы, в первую очередь, зависит от ее размера. Если отверстие слишком большое, вода будет протекать очень быстро. Как следствие на дне будут оставаться илистые наносы. В результате придется часто чистить всю систему. Если сделать уклон недостаточным, вода будет застаиваться. Это приведет к тому, что трубы переполнятся и перестанут осушать участок. Иными словами, чем меньше диаметр трубы, тем больше надо делать ее наклон. Для приусадебного участка приемлемым считается наклон не более трех миллиметров на метр длины, если нет каких-либо особенностей рельефа.
8. При укладке дренажных труб следует правильно рассчитать расстояние между ними. Шаг расположения напрямую зависит от типа почвы. Если работы производятся на тяжелых грунтах, например, глинистых или суглинистых, трубы нужно укладывать чаще, на расстоянии от 5 до 15 метров. На песчаных и супесчаных грунтах достаточный шаг в пределах 25–30 метров. В среднем один метр дренажной трубы осушает территорию площадью около пятнадцати квадратных метров.

   Особенности дренажной трубы

9. В тех местах, где ров поворачивается или меняется его наклон, следует самостоятельно сделать смотровые колодцы. Их обустраивают из бетонных или пластиковых колец диаметром около 50 сантиметров. Сверху их надо накрыть крышками или похожим материалом. Такие манипуляции требуются, чтобы защитить конструкции от мусора. Эти сооружения необходимы, чтобы контролировать и периодически чистить дренажную систему.
10. После трубы засыпают щебнем на ¼ глубины траншеи, на него песок и заканчивают работу слоем земли. Что касается щебня, то при работе лучше использовать несколько его фракций. Идеально будет, если для первого слоя будет использован крупный материал (50–70 мм), для второго шара – щебень средней величины (20–40 мм), для третьего – подойдет мелкая фракция (до 20 мм). Самый верхний слой щебня должен быть толщиной около 40 сантиметров.
11. Вывод дренажной системы происходит в водозабор. Таким местом может служить открытый водоем или канализация. В противном случае потребуется выкапывать специальный колодец, который время от времени придется откачивать. Такой колодец стоит вырыть в самом низком участке приусадебной территории. Глубина зависит от количества воды, которая будет в него стекать. Однако меньше трех метров делать нецелесообразно. Дно следует засыпать щебенкой. А от бетонирования лучше воздержаться. Вода должна свободно просачиваться в грунт.
12. На конце выведенной трубы монтируется обратный клапан.

Используемые источники:

• https://sovet-ingenera.com/kanaliz/drenazh/uklon-drenazhnoj-truby.html
• https://strojdvor.ru/kanalizaciya/kak-rasschitat-pravilnyj-ugol-naklona-drenazhnoj-truby/
• https://fb.ru/article/335089/uklon-drenajnoy-trubyi-snip-ustanovka-drenajnyih-trub
• https://vodolov.ru/blog/uklon-drenazhnoy-truby/
• https://manrem.ru/uklon-drenazhnoy-truby-rasschitat-drenazh-sklone/
