Тёплый водяной пол - максимальная длина трубопровода

Что такое водяной теплый пол?

Теплый водяной пол – это система труб, спрятанных под стяжкой, по которым циркулирует вода определенной температуры около +45°С. На сегодняшний день, это самая востребованная технология для отопления частных домов. Благодаря циркулированию воды внутри системы, обогрев получается равномерным и комфортным, в отличии от радиаторных распределителей тепла. Простота конструкции, независимость от сезонного отопления, скачки температуры и давления являются еще одним большим плюсом данной технологии. Отапливается такая система в основном с помощью газового котла. Но без проблем взаимодействует и с другими видами котлов.

Теплые полы монтируются из полиэтиленовых или металлопластиковых труб. Эти материалы достаточно гибкие и хорошо проводят тепло. За регулирование температуры в такой системе отвечают насос, коллектор и смеситель термостатического вида.

Преимущества водяного теплого пола:

совместимость со многими видами напольного покрытия – вы можете выбрать любое нужное вам покрытие, не беспокоясь о том, что система отопления повредит его;
экономия тепла – система производит обогрев снизу, благодаря этому весь холодный воздух поднимается вверх, что позволяет обогревать помещение без использования прочих источников тепла;
сезонные опции – в холодное время года, система выступает в роли отопительной конструкции, а в летнее время способна охлаждать помещение.

Однако, существуют особенности, с которыми необходимо ознакомиться перед установкой такой системы:

Дороже радиаторной системы. При устройстве дома теплым полом готовьтесь к повышенным тратам, которые не особо себя окупят, но при этом принесут много приятного в плане отопления.
Не везде справляется с прогревом. В большинстве случаев теплый пол проходит в качестве основного отопления, но есть помещения, где требуется дополнительный прибор отопления. Для выяснения этого факта и нужно делать расчет теплого пола.
Запрет на использование в многоквартирных домах. Но касается он в основном России. В других странах ограничений нет.

Данная технология более уместна на территории частного дома, нежели квартиры. Монтаж системы желательно доверить мастерам, так как есть вероятность образования протечек, которые проявляются не сразу. Некачественная сборка может доставить массу хлопот и нанести серьезный урон имуществу.

Расчет теплопотерь дома

Перед расчетом водяного теплого пола, нужно сначала рассчитать теплопотери дома. Теплопотери — это количество тепла, которое помещение теряет за единицу времени. Для снижения теплопотерь используются отопительные приборы, к примеру радиаторные обогреватели, отопительные трубы, а также теплый пол. Помимо этого, сократить теплопотери возможно при установке стеклопакетов и изоляции стен различными материалами, которые способны сохранить тепло внутри помещения.

Расчет теплопотерь — это важный параметр при проектировке жилого помещения. При этом необходимо учитывать:

площадь помещения;
площадь всех окон;
высоту потолка;
количество наружных стен;
температура с наружной стороны помещения;
тип окон;
теплоизоляцию стен;
тип помещения, находящегося выше.

В основном теплопотери зависят от разницы в температурах вне помещения и внутри него, а также в степени теплоизоляции окон, стен, перегородок. Для более точного расчета теплопотерь можно воспользоваться одним из множества онлайн-калькуляторов. Они довольно просты и понятны в использовании, достаточно ввести необходимые значения и расчет будет произведен автоматически. В таких калькуляторах возможно рассчитать теплопотери через окна, потолки, стены, пол. Это позволит получить детальную информацию, на основе которой следует рассчитывать мощность отопительного оборудования.

Принято считать, что теплый пол справится, если теплопотери не превышают 100 Вт на метр площади. Если данный показатель превышен, придется прибегать к установке дополнительного прибора отопления.

Детальный расчет водяного теплого пола

При составлении расчетов, обратите внимание, что максимально оптимальной температурой поверхности пола будет являться значение в 28 градусов. В случае превышения данного значения может появиться дискомфорт. В тех местах, где пол граничит с окнами или дверьми и наружными стенами, температура может быть выше до +35°С, а в ванных комнатах до +33°С.

Обращайте внимание так же на покрытие, которое собираетесь использовать, так как у каждого покрытия есть свое сопротивление теплопередачи. Рекомендованное значение не должно превышать 0,15 М2К/Вт

При расчете водяного теплого пола обращайте внимание, что максимальная температура теплоносителя не должна превышать значение в 55 градусов. Оптимальные потери на контуре составляют обычно 10 градусов. То есть если подача у вас составляет 50 градусов, то обратка будет в районе 40 градусов

Плотность потока тепла на 1 м² рассчитывается следующим образом:

q=Q/F, где:  Q – суммарное значение теплопотерь в помещении, (Вт);  F - площадь пола, (м²);  q - плотность потока тепла, (Вт/м²).

Используя полученное значение плотности теплового потока (q), температуру помещения и температуру на поверхности пола, производим расчет необходимой разности температур носителя тепла и шага раскладывания трубы, используя соответствующую таблицу (приложены в примере). Далее, пользуясь формулами G=3,6*Q/4,187*(t_z-t_p) и L=F/b рассчитываем необходимый расход воды через систему отопления пола и длину укладываемой трубы, где:

G – количество расходуемой воды, (л/час);  tz – входная температура, (°С);  tp – выходная температура, (°С);  b - шаг раскладывания трубы, (м);  F - площадь пола, (м²).

Пример расчета теплого пола

Путем расчета теплопотерь мы выяснили, что в конкретном помещении они составляют 1200 Вт. Так же нам известно, что мы хотим температуру в помещении 20 градусов. Полезная площадь теплого пола при этом составляет 20 квадратов. На полу будет лежать паркет. Термическое сопротивление паркета составляет 0.1 м2К/Вт.

Для начала давайте определим плотность теплового потока на один квадрат площади.

Q=1200/20= 60 Вт/м2

По расчетной таблице видно, что желаемую температуру в 20 градусов мы можем получить с шагом укладки 25 см. При этом температура поверхности пола составит 25,3 градуса.

Больше таблиц вы можете найти, как вариант, в книге «Металлополимерные трубы и фитинги» от компании Эгопласт.

Длину трубы определить не составит труда

L=20/0,25=80 метров

Находим расход воды по формуле G=3,6*Q/4,187*(t_z-t_p). Температура по таблице у нас равна 50/40.

G=3,6*1200/4,187*(50-40)=103,2 кг/ч=0.0287 л/с=0,0000287 м3/с

Эти данные помогут при выставлении значений на расходомерах распределительного коллектора.

Для наших условий нужно разложить 80 метров трубы с шагом 25 см. Это идеальная длина контура. Если значение будет превышать 90-100 метров, желательно разделить помещение на два контура.

Можно ли без расчетов?

Расчеты делать не обязательно. Но рекомендуем все же сделать расчеты теплопотерь дома, чтобы убедиться, пройдет теплый пол или все таки нет. Если полы проходят, действуем по простому методу. Укладываем теплый пол с шагом 15 см, а в зонах наружных стен с шагом 10 см.

Далее устанавливаем комнатные термостаты, подключаем к сервоприводам на коллекторе и радуемся отличной регулируемой системой отопления.

Видео по расчету теплого пола в программе Valtec

Теги: водяной теплый пол, отопление, расчет теплого пола, теплый пол

Сколько должна быть максимальная длина водяного тёплого пола, определяется многими параметрами. Стоит подробнее разобраться в этом вопросе.

Правильно смонтированный тёплый пол – залог домашнего комфорта. При устройстве его в квартире, доме важно провести точный расчёт всех материалов, включая трубы, расположение основных комплектующих, мощность приборов.

Особенности тёплого водяного пола

Принцип работы водяного тёплого пола заключается в создании системы труб, по которым циркулирует горячая вода. Эта система напоминает отопительную. Но на полу трубопровод устанавливают в цементную стяжку. Возможен сухой монтаж.

Такой пол рекомендуется устраивать в частных домах. В многоэтажках, где работает централизованное отопление, подключение к общему трубопроводу чревато проблемами с обогревом соседей. У них может понижаться температура воды в радиаторах. От этого в помещениях будет холодно.

Тёплый пол с водяным обогревом состоит из следующих элементов:

система труб;
котёл (газовый или электрический);
циркуляционный насос;
автоматическая система регулирования температуры жидкости в трубах.

В заводских системах присутствуют дополнительные компоненты, которые повышают эффективность работы водяного пола.

Главным элементом устройства является трубопровод. Сейчас используются пластиковые, металлопластиковые изделия 16-20 мм в диаметре. Они отлично гнутся, что позволяет создавать разные по форме контуры. Самые популярные – змейка, спираль. Они просты в монтаже, их можно устроить своими руками.

Как проводится расчёт длины теплоносителей

Расчёт длины трубопровода основывается на совмещении разных параметров:

размер помещения;
необходимая температура воздуха;
температура на входе и выходе;
расположение труб, расстояние между ними;
вид финишного покрытия пола;
толщина стяжки под системой и над ней;
длина подводящей магистрали.

В некоторых случаях для калькуляции требуются дополнительные показатели. Наиболее важным является расположение теплоносителей в стяжке.

Существуют общие правила, на которые ориентируются мастера и любители.

Расстояние от стены до внешнего контура труб – 20-30 см.
Промежуток между трубами – 30 см (учитывается диаметр самого теплоносителя – 3 мм).
Расстояние от конца трубы до коллектора – примерно 40 см.

Включая данные показатели, рассчитывается максимальная длина контура водяного пола.

Показатели температуры

Температурный режим в теплоносителе влияет на размер трубопровода. Чтобы по полу комфортно было перемещаться, вода должна быть нагрета максимум на 60 градусов. Оптимальный нагрев самой поверхности зависит от назначения помещения:

жилые – 29 градусов;

Внимание! Цементная стяжка и напольное покрытие поглощают часть тепла.

Для контроля и регулирования данного показателя устаналивают датчики. Их обычно 2: на входе и выходе из системы. Разница температур на этих приборах – не более 5 градусов.

При работе системы напольного обогрева вода циркулирует по трубам. Проходя по всему контуру, она охлаждается. Общая длина трубы влияет на скорость этого процесса.

Коллектор

Коллектор – главный элемент системы отопления пола, который служит её началом и концом. Эти устройства имеют 2 модификации: внутреннюю (монтируются в полу) и внешнюю (устанавливаются в помещении на стене). При расчёте длины контура водяного тёплого пола учитывают подведение теплоносителей к данному прибору.

Количество воды

Для создания водяного тёплого пола количество потребляемой жидкости является приоритетным показателем. Недостаток её приведёт к быстрому охлаждению системы и поверхности. Вариант калькуляции потребляемой воды может быть следующим:

20 м. кв – площадь помещения;
27 см – расстояние между трубами;
15 труб – количество основных деталей для создания змейки;
40 см – расстояние от трубы до коллектора.

При учёте данных показателей максимальная длина контура составит 51 метр. Это общие размеры всех деталей.

Внимание! Длина носителей тёплого водяного пола – минимум 40 м, максимум 100 м.

Если габариты помещения таковы, что максимальная длина труб превышает 100 м, водяной контур лучше не монтировать. Его эффективность будет низкой. Оптимальными считаются 70 м. При необходимости устройства тёплого пола на превышающей 100 м площади стоит создать 2 приблизительно одинаковых контура. Например, первый – 62,5 м, второй – 77,5.

Для трубопровода в 51 м потребуется 17,5 литров воды. Такое количество жидкости должно присутствовать в системе. Для её пополнения используется насос. Он заставляет воду циркулировать, способствуетвозмещению потерь от естественного испарения.

Устройство водяного тёплого пола в доме

Теплоноситель в полу монтируется в виде одинарной или двойной змейки, спирали. От выбора расположения контура зависит общая длина трубы. Идеальный вариант – одинаковые по размерам витки. Однако на практике создать равномерные петли сложно и нецелесообразно.

Когда пол делают во всём доме, учитывают параметры помещений. В санузле, ванной, прихожей, которые занимают меньшую площадь по сравнению с гостиной, спальней или другими комнатами большие по длине витки создавать сложно. Для их обогрева не требуется много труб. Длина их может быть ограниченной несколькими метрами.

Внимание! Кафель в санузле поглощает часть тепла, быстро охлаждается. Для его нагрева требуется достаточное количество горячей жидкости.

Некоторые рачительные хозяева при устройстве водяного контура обходят эти помещения стороной. Это экономит материалы, трудозатраты и время. В малгабаритных помещениях монтировать тёплый пол труднее, чем в просторных.

Если ситема обходит такие закутки, важно правильно высчитать максимальные параметры давления в системе. Для этого используют балансировочную арматуру. Она предназначена для уравнивания потери давления по разным контурам.

Технология монтажа водяного пола

Чтобы получить опыт монтажа водяного тёплого пола, стоит попробовать сделать его на малой по площади поверхности. Систему труб монтируют двумя способами: холодным на деревянное (полистирольное) основание и мокрым в стяжку.

Сухой метод заключается в следующем:

на деревянный настил или полистирольные маты кладут металлические полоски, в которых созданы каналы по ширине труб;
трубы вставляют в углубления;
далее кладут слой фанеры (ОСП, ГВЛ, т.п.);
затем стелют напольное покрытие.

Более сложный, трудоёмкий, но бюджетный способ – «мокрая» цементная стяжка.Это многослойная конструкция. Она основывается на бетонной поверхности и состоит из нескольких уровней:

– теплоизоляция;
– фиксирующие элементы (сетка, ленты);
– трубчатые теплоносители;
– цементно-песчаный раствор – стяжка;
– напольное покрытие.

В многоквартирных домах в целях предохранения от залива соседей снизу первым кладут гидроизоляционный материал. На сами трубы целесообразно положить армирующую сетку, чтобы снизить механическую нагрузку. По периметру помещения и между контурами крепят демпферную ленту. Она является границей между стеной и полом, разными фрагментами тёплого пола.

Обе методики имеют свои плюсы и минусы. Какая из них предпочтительнее, зависит от индивидуальных особенностей помещения, предпочтений хозяев, возможностей привлечения мастеров или необходимости установки своими руками.

При устройстве трубопровода в стяжку максимальная длина контура может быть больше. Бетон – холодный материал. Чтобы его нагреть, необходима высокая температура воды в системе. Остывает он быстрее дерева или искусственных изделий. При устройстве тёплого пола важно предусмотреть все нюансы, включая технологию монтажа.

Установка водяной системы обогрева пола – трудоёмкое, хлопотное занятие. Оно требует точного расчёта и предельно внимательного отношения к монтажу. Перепады высот основания, ошибки в размещении петель, витков, дефекты основных деталей приведут к неэфективной работе всего отопительного элемента. Максимальная длина водяного тёплого пола – для каждого дома определяется индивидуально. Чтобы не совершить просчёта, стоит обратиться к специалистам. Небольшие затраты на консультацию профессионала уберегут от ошибок в эксплуатации объекта и обеспечат необходимые условия комфорта.

В помощь монтажникам и тем кто решил сделать самостоятельно, предоставляем расчетные калькуляторы по теплым полам.

Температура поверхности водяного теплого пола.

Для жилых помещений и рабочих комнат, в которых людях преимущественно стоят 21 С — 27 C.
Для жилых комнат и офисов — 29 С.
Для вестибюлей, прихожих, коридоров — 30С.
Для ван и бассейнов 31С-33C.

Максимальная длина контура теплого водяного пола.

Трубы диаметром 16мм — от 70 до 90 метров.
Трубы диаметром 20мм — до 120 метров.
Общая площадь пола для обогрева одним отопительным контуром, не должна превышать 40м2.
Максимальный шаг не должен превышать 350 мм, это обусловлено шириной ноги человека.

Толщина пирога.

Цокольный этаж не менее 50мм полистирола.
Вторые и остальные этажи 30мм полистирола.
Толщина бетонной стяжки минимум 56 мм (труба 16мм+40мм стяжка устойчивая к нагреванием.)

Показания коллектора теплого пола.

Максимальная температура на входе 55 C, оптимальное падение температуры после прохождения греющего контура составляет 10C.
Допустимое падение давления на коллекторе 15-20 кПа (около 0,15 атм).
Расход теплоносителя в контурах 0,03 — 0,07 л./с

Расчет необходимой мощности для отопления помещения

Расчет длины трубы теплого водяного пола

Расчет объема жидкости теплого пола

Быстрый расчет стоимости работ

Современная система тёплых водяных полов отождествляется с высоким уровнем уюта и комфорта. Такой пол эффективно обогревает помещение и не оказывает вредного воздействия на жизнь и здоровье жильцов. Подобные результаты могут быть достигнуты только при условии правильно выполненных расчётов и грамотно проведённых монтажных работах.

Расчет теплого пола водяного

Тёплый водяной пол может являться основным источником отопления жилого помещения или служить вспомогательным обогревательным элементом. Основные расчёты таких полов базируются на данных схемы работы: лёгкий подогрев поверхности для улучшения комфорта или обеспечение полноценным теплом всей площади помещения. Выполнение второго варианта предполагает более сложную конструкцию тёплого пола и надёжную систему регулировки.

График комфортных температурных условий

Данные для расчётов

Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.

График расчета теплого пола

Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:

тип материалов, использованных в процессе строительства;
вариант остекления, включая тип профиля и стеклопакета;
температурные показатели в регионе проживания;
использование дополнительных источников обогрева;
точные размеры площади помещения;
предполагаемый температурный режим в помещении;
высота этажа.

Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.

При выполнении расчётов следует принимать во внимание желаемую для обустраиваемого помещения температуру.

Расход трубы теплого пола в зависимости от шага петли

Шаг, мм	Расход трубы на 1 м2, м п.
100	10
150	6,7
200	5
250	4
300	3,4

Особенности проектирования

Все расчёты водяных тёплых полов должны быть произведены предельно тщательно. Любые недочёты при проектировании могут быть исправлены только в результате полного или частичного демонтажа стяжки, что способно не только повредить внутреннюю отделку в помещении, но и приведёт к значительным затратам времени, сил и средств.

Рекомендуемые температурные показатели поверхности пола в зависимости от вида помещения составляют:

жилое помещение — 29 °C;
участки около наружных стен — 35 °C;
ванные комнаты и зоны с высокой влажностью — 33 °C;
под напольное покрытие из паркета — 27 °C.

Короткие трубы предполагают использование более слабого циркуляционного насоса, что делает систему экономически выгодной. Контур с диаметром 1,6 см не должен быть длиннее 100 метров, а для труб с диаметром 2 см максимальная длина составляет 120 метров.

Таблица решений для выбора системы водяного теплого пола

Правила расчёта

Для выполнения системы отопления на площади 10 квадратных оптимальным вариантом будет:

использование 16 мм труб с длиной в 65 метров;
показатели расхода используемого в системе насоса не могут быть меньше двух литров в минуту;
контуры должны обладать равноценной длиной с разницей не более 20%;
оптимальный показатель расстояния между трубами составляет 15 сантиметров.

Следует учитывать, что разница между температурой поверхности и теплоносителя может составлять порядка 15 °C.

Оптимальный способ при укладке трубной системы представлен «улиткой». Именно такой вариант монтажа способствует максимально равномерному распределению тепла по всей поверхности и позволяет минимизировать гидравлические потери, что обусловлено плавными поворотами. При укладке труб в зоне наружных стен оптимальный шаг составляет десять сантиметров. Для выполнения качественного и грамотного крепления целесообразно проводить предварительную разметку.

Таблица теплопотребления различных частей здания

Расчёты труб и мощности

Полученные в результате замеров данные являются основой для расчёта мощности такого оборудования, как нагревательный тепловой насос, газовый или электрический котёл, а также позволяют определить расстояние между трубами при выполнении монтажных работ.

Крепление труб к арматурной сетке

Чтобы правильно рассчитать необходимую для укладки длину труб, следует определиться с видом и особенностями этих элементов:

нержавеющий гофрированный тип труб отличается эффективностью и качественной теплоотдачей;
медные трубы характеризуются высоким уровнем теплоотдачи и внушительной стоимостью;
сшитые полиэтиленовые трубы;
металлопластиковый вариант труб с идеальным соотношением качества и стоимости;
пенопропиленовые трубы с низкой теплопроводностью и доступной ценой.

Гофрированная труба для теплого пола — один из самых лучших вариантов для водяного подогрева пола

Значительно облегчить расчёты и сделать их максимально точными позволяет использование специальных компьютерных программ. Все расчёты должны выполняться с учётом способа монтажа и расстояния между трубами.

Основными показателями, характеризующими систему, являются:

необходимая длина нагревательного контура;
равномерность распределения выделяемой тепловой энергии;
величина допустимых пределов активной тепловой нагрузки.

Следует учитывать, что при значительной площади отапливаемого помещения допускается увеличивать шаг укладки с одновременным увеличением температурного режима теплоносителя. Возможный диапазон шага при укладке составляет от пяти до шестидесяти сантиметров.

Наиболее распространённые соотношения расстояний и тепловых нагрузок:

расстояние в 15 сантиметров соответствует теплоносителю от 800 Вт на 10 м²;
расстояние в 20 сантиметров соответствует теплоносителю от 500 до 800 Вт на 10 м²;
расстояние в 30 сантиметров соответствует теплоносителю до 500 Вт на 10 м².

Чтобы точно знать, достаточно ли использовать систему как единственный источник обогрева или же «тёплые полы» могут служить исключительно дополнением к основному отоплению, необходимо выполнить черновой, предварительный расчёт.

Схема подключения водяного теплого пола к котлу

Черновые расчёты теплового контура

Чтобы определить плотность эффективного теплового потока, отдаваемого м² тёплых полов, необходимо воспользоваться формулой:

g (Вт/м²) = Q (Вт) / F (м²)

где:

g — показатель плотности теплового потока;
Q — суммарный показатель теплопотерь в помещении;
F — предполагаемая к обустройству площадь пола.

Для вычислений величины Q учитывается площадь всех окон, средняя высота потолков в помещении, теплоизоляционные характеристики полов, стен и кровли. При выполнении напольного отопления в качестве дополнительного, суммарный объём теплопотерь целесообразно определять в форме процентного соотношения.

При расчётах величины F учёту подлежит только участок пола, участвующий в процессе обогрева помещения. На участках расположения предметов интерьера и мебели следует оставлять свободные зоны шириной порядка 50 сантиметров.

Для определения средней температуры теплоносителя в условиях нагревательного контура используется формула:

ΔТ (°С) = (TR + TO) / 2

где:

TR — температурный показатель на участке входа в нагревательный контур;
ТО — температурный показатель на участке выхода из нагревательного контура.

Рекомендуемые температурные параметры в °С на вход и выход для стандартного теплоносителя составляют: 55—45, 50—40, 45—35, 40—30. Следует учитывать, что температурный показатель на подачу не может быть выше 55 °С, с условием температуры на обратный контур с разницей в 5 °С.

В соответствии с полученными величинами g и ΔТ выполняется подбор диаметра и шага для монтажа труб. Удобно использовать специальную таблицу.

Таблицы расчета теплового потока для теплого пола в зависимости от материала напольного покрытия

На следующем этапе производится расчёт приблизительной длины задействованных в системе труб. С этой целью необходимо разделить показатель площади обогреваемого пола в м² на расстояние между уложенными трубами в метрах. К полученному показателю следует прибавить запас длины на выполнение загибов и подключение к длине прибавляется длина на загибы труб и длина на подключение к системе коллекторов.

При известной длине и диаметре труб легко высчитывается показатель объёма и скорость теплоносителя, оптимальная величина которого составляет 0,15—1 метр в секунду. При более высоких значениях скорости движения следует увеличить показатель диаметра используемых труб.

Правильный выбор насоса, используемого в отопительном контуре, базируется на величине расхода теплоносителя с запасом в двадцать процентов. Такое увеличение показателя соответствует параметрам гидравлического сопротивления в трубной системе. Подбор наноса для циркуляции нескольких отопительных систем заключается в соответствии показателей мощности этого оборудования с общим расходом всех используемых отопительных контуров.

Расчет стоимости теплого пола

Советы и рекомендации

Чтобы получить максимально точные расчёты, целесообразно обратиться за консультацией профессионалов, специализирующихся на выполнении монтажа внутренних инженерных коммуникаций.

Допускается использование онлайн-калькулятора, который облегчит расчёты, но даст весьма приблизительные вычисления, представляющие общую информацию о масштабах предстоящих монтажных работ.

Пример расчета водяного теплого пола

Для обогрева старых и ветхих сооружений, не обладающих качественным утеплением, нецелесообразно использовать систему тёплых водяных полов в качестве единственного отопительного элемента, что обусловлено низкой степенью эффективности и высоким уровнем энергозатрат.

Уровень технической грамотности всех выполненных расчётов оказывает непосредственное влияние на качественные характеристики монтируемой отопительной системы. Правильные расчёты позволяют оптимизировать финансовые затраты не только на процесс установки водяного обогрева полов, но и минимизировать расходы во время эксплуатации и обслуживания всей отопительной системы.

Видео — Расчет теплого пола водяного (часть 1)

Видео — Расчет теплого пола водяного (часть 2)

<index>

Сталкиваясь с необходимостью монтажа или реконструкции отопления, многие из нас задаются вопросом, как рассчитать достаточное количество рабочей жидкости для эффективной работы отопления. В первую очередь нужно понимать, что общий показатель будет зависеть от суммарного значения объема всех элементов отопительной системы.

Выбор теплоносителя

Чаще всего в качестве рабочей жидкости для систем отопления применяется вода. Впрочем, эффективным альтернативным решением может стать антифриз. Такая жидкость не замерзает при понижении температуры окружающей среды до критической для воды отметки. Несмотря на очевидные преимущества, цена антифриза достаточно высока. Поэтому используют его преимущественно для обогрева незначительных по площади строений.

Заполнение отопительных систем водой нуждается в предварительной подготовке такого теплоносителя. Жидкость должна быть отфильтрована от растворенных минеральных солей. Для этого могут быть использованы специализированные химические реагенты, которые присутствуют в продаже. Более того, из воды в системе отопления должен быть удален весь воздух. В противном случае возможно снижение эффективности обогрева помещений.

Общие расчеты

Определять общую емкость отопления необходимо, чтобы мощности отопительного котла хватило для качественного обогрева всех помещений. Превышение показателей допустимого объема может привести к повышению износа отопительного прибора, а также значительному расходу электроэнергии.

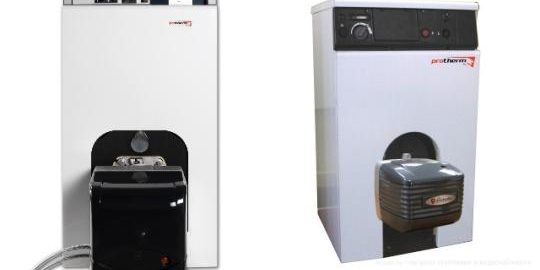

Отопительный котел

Определиться с показателем емкости котла позволяет вычисление мощности нагревательного агрегата. Для этого достаточно взять за основу соотношение, при котором 1 кВт тепловой энергии достаточно для эффективного обогрева 10 м2 жилплощади. Данное соотношение является справедливым при наличии потолков, высота которых составляет не более 3-х метров.

Как только станет известен показатель мощности котла, достаточно отыскать подходящий агрегат в специализированном магазине. Объем оборудования каждый производитель указывает в паспортных данных.

Поэтому в случае выполнения правильного расчета мощности проблем с определением нужного объема не возникнет.

Трубы

Чтобы определить достаточный объем воды в трубах, необходимо вычислить поперечное сечение трубопровода согласно формуле – S = π × R2, где:

S – поперечное сечение;
π – постоянная константа, равная 3,14;
R – внутренний радиус труб.

Рассчитав значение площади поперечного сечения труб достаточно умножить его на общую длину всего трубопровода в системе отопления.

Расширительный бак

Определить, какой емкостью должен обладать расширительный бак, можно, располагая данными о коэффициенте температурного расширения теплоносителя. У воды этот показатель составляет 0,034 при подогреве до 85 оС.

Выполняя расчет достаточно воспользоваться формулой: V-бака = (V сист × K) / D, где:

V-бака – необходимый объем расширительного бачка;
V-сист – общий объем жидкости в остальных элементах системы отопления;
K – коэффициент расширения;
D – эффективность расширительного бачка (указывается в технической документации).

Радиаторы

В настоящее время существует широкое разнообразие отдельных типов радиаторов для отопительных систем. Помимо функциональных различий все они имеют разную высоту.

Чтобы рассчитать объем рабочей жидкости в радиаторах, необходимо для начала подсчитать их количество. После чего умножить данную сумму на объем одной секции.

Узнать объем одного радиатора можно, воспользовавшись данными из технического паспорта изделия. При отсутствии такой информации можно сориентироваться согласно усредненным параметрам:

чугунные – 1,5 л на секцию;
биметаллические – 0,2-0,3 л на секцию;
алюминиевые – 0,4 л на секцию.

Понять, как правильно рассчитать значение позволит следующий пример. Допустим, имеется 5 радиаторов, изготовленных из алюминия. Каждый обогревательный элемент содержит по 6 секций. Производим расчет: 5×6×0,4 = 12 л.

В итоге

Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.

Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.

В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.

</index>
