Виды скважинных насосов: критерии выбора погружного оборудования для скважины

Насосы для скважины помогают организовать индивидуальное водоснабжение. Каждый, кто хочет подобную систему, сталкивается с рядом проблем – например, как правильно выбрать.

Рынок предлагает огромное количество этого оборудования. Эта статья поможет вам определить, какой агрегат будет лучшим в вашем случае.

Устройство и конструктивные особенности

В домашних условиях используется два типа насосов:

Погружные.
Поверхностные.

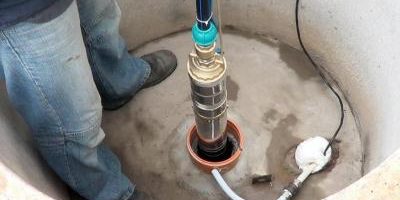

В первом случае помпа опускается в источник на определенную глубину. Сверху остается весь управляющий блок.

Поверхностные аппараты на воду монтируются поблизости к водозабору. Вниз опускается труба, по которой всасывается жидкость. Практичность работы этого устройства зависит от уровня залегания воды. Их актуально применять для источника до 8 метров.

Совет! Если глубина достигает около пяти метров, то лучше приобрести ручной скважинный насос.

Погружной применяется при обустройстве артезианского или фильтрационного источника. Важно учитывать, что поверхностные модели шумные, поэтому для установки следует соорудить кессон или размещать их в специальном помещении.

Принцип работы

Поверхностные модели втягивают воду. Что касается погружных, то они выталкивают ее. Учитывая эту особенность, важно знать глубину источника.

Совет! В техпаспорте той или иной помпы указывается мощность устройства и способность поднимать воду на определенную высоту. Делая выбор, учитывайте эту информацию.

Поверхностные аппараты имеют разный принцип работы. Известны такие варианты:

Ручные.
Самовсасывающие.
Эжекторные.

Погружные агрегаты делятся по принципу работы:

Центробежные.
Вибрационные.
Винтовые.
Вихревые.
Артезианские.
Глубинные.

Все эти типы помп имеют разный принцип действия.

Устройство

Помпа высокой производительности будет иметь более мощный корпус. Это также влияет и на вес изделия. Особенность устройства той или иной помпы сводится к тому, чтобы она работала без сильных нагрузок. Соответственно выбор скважинного насоса следует делать с небольшим запасом мощности.

Какие бывают виды?

Водяные аппараты делят на две категории:

Погружные.
Поверхностные.

Каждый из этих видов устройства работает по разной схеме. Их особенности:

Поверхностные

Ручные	Эффективен, если отсутствует потребность в непрерывном потоке струи. Нажатием на рычаг вода поднимается с глубины. За несколько нажатий можно быстро набрать ведро. Ручной насос для воды из скважины, имея простую схему, часто изготавливается своими руками.Состоит из поршня, цилиндра и двух клапанов (водяным или воздушным). Основным элементом является рычаг, который приводит в движение клапан. Он позволит сэкономить семейный бюджет, благодаря своей независимости от электричества. При этом проработает на абиссинке не меньше покупного. О том, как самому сделать ручной насос, можно узнать из подготовленного видеоматериала в этой статье
Самовсасывающие	Самовсасывающий имеет электропривод. Сам корпус не контактирует с жидкостью, и его необходимо скрывать от попадания дождя. Такие устройства с источником соединяются рукавом, или прокладываются трубы. Обязательное использовать обратный клапан. Слабым местом является отсутствие системы охлаждения.Конструкция имеет один блок управления на выключение/включение мотора. Чтобы не отвлекаться на процесс перекачки, нужно отдельно приобретать автоматику.В среднем они способны создать напор около 8 м. Для дома этого может оказаться недостаточным. Подобные установки используются при заполнении небольших емкостей
Эжекторные	Если глубина воды колеблется от 10 до 25 м, то используются аппарат, оснащенный эжектором. Под этим подразумевается то, что изготавливается второстепенный контур из трубы меньшего диаметра. По нему жидкость будет прокачиваться на большой скорости, что приведет к увеличению давления в подающей трубе. Как следствие, это положительно скажется на общем напоре воды в системе.Такое решение позволяет поднимать жидкость с большой глубины. Однако при этом производительность помпы падает. Среди минусов можно выделить тот факт, что при работе они шумные

Погружные

Центробежные	Центробежное устройство наиболее распространено. Имеет цилиндрическую форму, а внутри расположен электропривод. Крыльчатка турбины монтируется на ось. Ее вращение происходит во внутренней камере. Ее форма напоминает «улитку».Под воздействием вращения турбины в цилиндре возникает сила инерции. Вследствие этого на выходе патрубка образуется необходимый напор. Скважинный центробежный агрегат применяется реже, так как требует кропотливой работы при его подключении
Вибрационные	Погружные вибрационные помпы имеют простую конструкцию и отличаются высокой надежностью, и их можно использовать в скважине на дачном участке.Принцип его действия: через катушку проходящий ток вызывает протягивание якоря с некоторой частотностью. Внутри создается разрежение благодаря быстрому возвратно-поступательному движению данного механизма. За счет этого через установленные клапаны жидкость начинает попадать из источника в саму помпу.Якорь соединяется через шток поршнем и мембраной.Это устройство абсолютно лишено каких-либо вращательных узлов. Именно благодаря этому помпа представляет собой надежную и простую установку в обслуживании. Если грамотно осуществить подбор аппарата, то он будет способен создать водяной столб до 15 м и больше. Опускается вибрационный агрегат в шахту на веревке. Объясняется это его небольшим весом.Однако лучше всего эксплуатировать в колодцах, которые имеют защитные кольца, ведь механизм устройства очень чувствителен к попаданию песка
Винтовые	Глубинныы насосы этого вида не пользуются большим спросом. Он имеет две основные рабочие части. На валу электропривода зафиксирован ротор, имеющий спираль сложной формы. Вода проталкивается при вращении винта. Внутри устройства вода находится непрерывно. Благодаря этому в столбе поддерживается стабильное давление.Эти глубинные аппараты могут использоваться для вязкой технической жидкости и питьевой воды. Подобные артезианские насосы рассчитаны для источника до 60 м. Их непопулярность объясняется тем, что внутри помпы имеется большое количество узлов, часто ломающихся
Вихревые	Вихревой позволяет создавать на выходе значительный напор. Преимущество данных устройств сводится к его простоте, однако они отличаются достаточной мощностью и минимальным шумом. Но есть большой минус. Они требовательны к поднимаемой жидкости: если она имеет примеси, то помпа поломается. По этой причине вихревые погружные аппараты менее востребованные

Плюсы аппаратов: какой выбрать?

Виды	Достоинства
Погружные	Сравнительно низкий шум. Он гасится в толщине грунта и воды. Им не страшны температурные перепады зимой и летом. Внутри источника практически все время поддерживается стабильная температура. Абсолютно не боятся перегрева, охлаждение происходит во время перекачки. Глубинные аппараты рассчитаны до 100 м с хорошим напором
Поверхностные	Подключение к скважине происходит на поверхности. Просты в обслуживании. Все механизмы доступны. Не нужно приобретать дорогостоящий кабель для насоса, ведь он не контактирует с влагой

Как подобрать по параметрам?

Нужно учитывать тех. характеристики. Рассмотрим наиболее важные, которые помогут вам с выбором:

Глубина.
Расход.
Диаметр источника и обсадки.
Напор.
Дебет скважины.

Расход

По-другому этот параметр известен как производительность помпы, измеряющаяся в литрах за единицу времени. Некоторые модели способны в минуту доставлять до 20 литров, а другие до 200.

Нужно определиться, сколько людей будет проживать в доме постоянно. В сутки на одного человека необходимо в среднем до 200 литров. Также подумайте, будет ли из источника осуществляться полив или расходоваться жидкость для других целей. Полученный результат следует поделить на 12 (часы), так как ночью устройство не работает и вы сможете узнать ориентировочный расход в час. А если полученную сумму поделить на 60 (мин), то будете знать расход/мин. Отталкиваясь от этих цифр, вы сделаете правильный выбор помпы по производительности.

Напор воды

Чтобы определить этот показатель, нужно учесть следующие факторы:

Расстояние помпы от зеркала воды.
Расстояние агрегата от дома.
Протяженность трубопровода (сопротивление).

При вычислении напора 10 метров по горизонтали и вертикали равно 1 м напора. Если система имеет гидроаккумулятор, то 1 Атм равняется 10 м напора.

Глубина источника

Немаловажный показатель, который поможет подобрать устройство для артезианской скважины. Производитель указывает максимально допустимую глубину погружения помпы в техпаспорте.

Диаметр скважины и обсадной трубы

Обычно садовый источник может иметь диаметр от 70 до 102 мм. Выбранная помпа должна иметь размер меньше, чем труба для обсадки.

Дебет скважины

Если использовать глубинные насосы в скважинах с маленьким дебетом, то помпа будет постоянно отключаться. Соответственно, производительность/мощность установки должна равняться дебету источника. Если точнее, то мощность аппарата должна быть меньше объема всей жидкости.

Дополнительное оборудование

Автоматика для скважинного устройства позволяет забыть про работу помпы. Рассмотрим некоторые виды оборудования и произведем ее подключение по схеме.

Автоматика

Делится на 3 поколения:

1 поколение: реле давления, блокиратор сухого хода, поплавковый выключатель;
2 поколение: электронный прибор, имеющий несколько датчиков, устанавливающихся в трубопроводе, на помпе и других местах. Благодаря ему выполняется следующая работа: учет уровня воды, блокировка сухого хода, аварийное отключение, контроль температуры двигателя;
3 поколение: имеет расширенные функции, с точным контролем работы.

Кабель

Кабель для скважинного насоса должен соответствовать следующему:

Работать при долгом пребывании в воде.
Не быть инертным.

Он может быть трехжильным и четырехжильным, в зависимости от типа двигателя. Особое внимание уделяется качеству изоляции и сечению кабеля. Можно смотреть рекомендации производителя в паспорте к агрегату.

Как подключить глубинный аппарат к автоматике

Существует 2 схемы установки реле давления для глубинного устройства:

Оно крепится к трубопроводу посредством тройников с переходящим штуцером.
На гидроаккумулятор устанавливается штуцер с пятью выходами на манометр, реле, трубопровод всасывающий и подающий, гидроаккумулятор.

Вторая схема подключения позволит организовать полную автономию.

Советы по обслуживанию

Предлагаем несколько простых советов, что позволит продлить срок эксплуатации:

Регулярно проверять работоспособность. Чем раньше будет выявлен сбой или поломка, тем дешевле обойдется ремонт.
Осматривать трубопровод. Не должно быть никаких утечек.
Проверять давление в системе в рабочем состоянии двигателя и простое.
Проверка фильтров на предмет загрязнения.

Заключение

Мы рассмотрели с вами все особенности устройства, узнали обо всех тех. характеристиках, на которые следует обращать внимание. Благодаря этому материалу, вы знаете, как правильно подобрать агрегат именно для ваших условий. В дополнение предлагаем просмотр подготовленный видеоматериал.

Читайте также: Что такое скважинный адаптер, монтаж своими руками

Чтобы обеспечить водоснабжение из скважины используют специальную технику для подачи воды. В продаже насчитывается множество моделей такого оборудования с различными параметрами. Какими техническими данными должны обладать глубинные насосы для скважин, как выбрать их правильно?

Разновидности насосов

В зависимости от места установки насосы делят на две группы – поверхностные и погружные. Одни монтируют с помощью поплавка сверху на воде или рядом с ней, а вторые погружают на дно скважины. Каждый вид прибора для накачивания жидкости имеет свои особенности и способы использования.

Поверхностные насосы

Такие бытовые неглубокие насосы применяются с целью подачи воды к дачным постройкам и коттеджам. Оборудование размещается на поверхности, а вода поступает через специальный шланг, предназначенный для забора жидкости из источника.Иногда такие насосы устанавливают как приспособление для повышения давления в системе водоснабжения.

Поверхностное устройство для подачи воды устанавливают т только возле не глубоких колодцев, так как максимальное его рабочее погружение составляет не более десяти метров. Многие дачники устанавливают эти насосы для полива растений на огороде или удаления воды из подвальных помещений.

Насосы, размещенные сверху колодцев, имеют небольшой размер и вес. Поэтому не составляет сложности при необходимости их убрать.Используют такие устройства только для чистой воды. Перекачивание других жидкостей может вывести систему из строя.

Погружные насосы

Скважные глубинные насосы монтируют ниже уровня воды возле самого дна скважин или других технологических водоемов. Их используют для подачи воды для питья. Такие установки могут доставлять на поверхность жидкость из глубины более трехсот метров.

Существует множество различных моделей погружных насосов с различными техническими характеристиками. Они отличаются по цене, способу работы и производительности.

Разновидности погружных насосов

Вибрационные погружные насосы

Такое оборудование для скважин работает за счет вибратора, который запускается с помощью электромагнитного поля. Оно в свою очередь создается за счет прохождения электрического тока через катушку соединенной с устройством, создающим механические колебания.

Связанный со штоком сердечник в катушке втягивается, что приводит к сгибанию мембраны из резины. Так вода поступает в камеру с пружинами, и мембрана выпрямляется, образовывая сильное давление, которое способствует поступлению воды на поверхность.

Преимуществами такой системы считаются:

длительный срок службы;
простота обслуживания;
высокая мощность;
небольшой размер оборудования;
невысокая стоимость.

Вибрационные погружные насосы экономичны. Для перемещения одного куба воды на поверхность расходуется только ноль целых и два десятых киловатта. Механизм насоса работает без подшипников в связи, с чем не может перегреваться.

Наряду с высокими характеристиками насос вибрационный имеет свой недостаток. В процессе вибрации попадающий в нижнюю фильтровую систему мусор и песок со дна оседает обратно в скважину и со временем существенно засоряет ее. Это может стать причиной неполадок механизма и остановки работы шахты.

Погружные вибрационные насосы

Центробежные погружные насосы

Прибор для глубоких скважин такого типа считается самым эффективным. Насос имеет спиральный корпус, в котором установлены лопасти и колеса. С помощью электродвигателя происходит вращение этих деталей, что приводит к выталкиванию жидкости наружу. При этом внутри создается высокое давление, а при входе оно понижается.

Насосы обладают целым рядом преимуществ:

высокая производительность – коэффициент полезного действия составляет более восьмидесяти процентов;
надежность;
долговечность;
полностью автоматизированное управление процессом;
простота конструкции;
сравнительно невысокая цена;
компактность оборудования.

Высота всасывания у таких приборов довольно высокая – до десяти метров. Благодаря этому установку оборудования можно произвести самостоятельно.

При использовании центробежного глубинного насоса отмечаются некоторые недостатки:

иногда расстояние между поверхностью и уровнем воды не позволяет поступать жидкости к входному патрубку и чтобы привести в работу систему нужно доливать воду самостоятельно;
при возникновении перебоев электроснабжения поступление воды прекращается.

Попадание большого количества песка в систему насоса может привести к неисправности прибора.

Погружной центробежный насос

Винтовые насосы

В винтовых моделях подъем воды осуществляется по спирали за счет движения ротора находящегося в статоре, который имеет внутреннюю резьбу. Причем действующая винтообразная поверхность статора на два шага больше чем роторная.

Основным его достоинством является возможность перекачивания воды с различными примесями. Потому такие насосы устанавливают в местах, где в воде есть загрязнения в виде песка мелкой фракции или для очистки от мула скважин.

Насос способен переработать на один кубический метр двадцать килограмм различных загрязнений в воде.

К недостаткам использования прибора относится:

невысокий коэффициент полезного действия – шестьдесят пять процентов;
высокий уровень шума в процессе работы;
большой вес и размер оборудования, не позволяющие применение на узких скважинах.

Винтовые насосы в основном используют по мере необходимости как очищающее от загрязнения устройство.

Погружной винтовой насос

Вихревые насосы

Принцип действия такого оборудования имеет схожесть с работой центробежного насоса. Только вихревые конструкции имеют одно колесо, которое затягивает воду изнутри канала и доставляет ее во внешнюю часть. За счет такого процесса создается продольный вихрь.

Давление, образующееся в вихревом насосе в несколько раз выше, чем у центробежного прибора. Помимо этого оборудование имеет:

простую конструкцию;
доступное обслуживание;
способность самовсасывания;
возможность доставлять воду независимо от противоположного давления в водопроводной системе.

Недостатков в применении такого устройства немного:

пониженный уровень коэффициента полезного действия – сорок пять процентов в процессе работы;
непригодность устройства для перекачивания жидкости с наличием абразивных элементов.

Вихревые насосы монтируют в скважинах для организации хорошего напора при небольшой подаче воды.

Погружной вихревой насос

Какими критериями руководствоваться при выборе насоса

Чтобы обеспечить постоянный доступ воды к дому следует внимательно отнестись к выбору оборудования для скважин. Подбор соответствующего насоса осуществляется по таким основным критериям:

Необходимый расход воды. Чтобы определится с моделью насоса, предварительно следует рассчитать, сколько воды требуется поставлять в сутки. Отталкиваясь от того что на одного человека требуется в среднем двести литров воды в сутки можно выбрать оборудование, которое не позволит создать дефицит жидкости и наоборот сэкономить на стоимости устройства. Расход воды в выпускаемых насосах может быть разным – от двадцати до двухсот литров в минуту. Также берется во внимание дополнительное использование – полив огорода или частое использование стиральной машины. Для трех членов семьи оптимальным будет насос с мощностью пятьдесят литров в минуту.
Глубина скважины. При выборе модели насоса первым делом отталкиваются от определения приемлемой глубины. Такую информацию можно увидеть в паспорте, прилагаемом ко всем моделям оборудования для скважин. При необходимости размер уровня воды в шахте можно вымерять самостоятельно, опустив трос с небольшим грузом в скважину. По сухой части можно определить, сколько метров до поверхности воды.
Размер шахты. Диаметр углубления нужен для правильного подбора мощности насоса. Обычно все данные о размерах оставляет фирма, которая проводила бурение скважины, но если информации нет, то измерять придется самостоятельно. Все необходимые замеры в инструкции к оборудованию для скважин указываются в дюймах, поэтому размеры нужно перевести в эту величину.
Объем воды за определенный промежуток времени. Такие параметры определяются приблизительно. Для этого следует засечь время в период наполнения водой скважины и ее опустошения. Чтобы получить дебет скважины нужно первую величину разделить на вторую.
Уровень напора. Узнать его можно прибавив тридцать метров к измеренной глубине скважины и получившееся число еще раз увеличить на десять процентов. По результату подбирают модель с подходящим напором.
Ценовая политика. Иногда приобретая дешевые насосы у неизвестных изготовителей, покупатели сталкиваются проблемой утечки воды из подводных соединительных деталей. Но такая же проблема может возникнуть и с дорогими моделями. Поэтому следует тщательно проверять все пайки перед покупкой и выбирать качественные приборы от известных проверенных производителей. Также следует распределить расходы изначально, так как для работы скважины понадобятся дополнительные устройства, такие как автомат для подключения насоса или трос для соединения.

Учитывая все критерии выбора можно подобрать высокоэффективный насос. Который будет служить бесперебойно много лет.

Марка глубинного насоса	Подача воды Л /ч	Мощность Вт	Напор воды м	Диаметр насоса мм
«Водолей»	1800	400	27	100
«Тайфун»	5000	100	65	102
«Aguario ASP»	1000	460	40	102
«Водомет»	3300	460	35	98
«Belamos SP»	2000	800	90	96
«Каскад»	2700	250	42	75
«Aguario ASP 3»	4000	1100	90	85
«Flux»	6000	800	43	88
«Поток»	1500	370	35	—
«Водомет ПРОФ»	3300	460	35	98

Общие конструктивные особенности

Все виды погружных насосов для оснащения скважин, как уже говорилось выше, имеют общие конструктивные особенности. Поскольку погружные (или глубинные) насосы в процессе использования размещаются в толще перекачиваемой ими жидкой среды, их оснащают герметичным корпусом, защищающим электродвигатель от контакта с жидкостью.

Корпус погружного насосного оборудования, который у различных моделей может варьироваться по размерам и весу, как правило, имеет вытянутую цилиндрическую форму и относительно небольшой диаметр. Такая форма корпуса глубинных (погружных) насосов оптимально подходит для того, чтобы размещать их в обсадных колоннах, в которых они и находятся в процессе своей эксплуатации.

Вытянутый цилиндр – конструктивная особенность погружных скважинных насосов

К общим для всех типов погружных насосов также относятся следующие конструктивные особенности:

наличие фильтра грубой очистки, устанавливаемого на всасывающем патрубке (основное назначение такого фильтра заключается в том, чтобы защитить внутреннюю часть устройства от попадания в нее твердых включений, содержащихся в составе перекачиваемой жидкости);
оснащение обратным клапаном (многие современные модели погружных насосов для скважин имеют такой элемент, который не дает перекачиваемой жидкости двигаться в обратном направлении; если же он отсутствует в базовой комплектации насоса, то его приобретают дополнительно и устанавливают на оборудование, для чего предусмотрено специальное резьбовое соединение).

В верхней части погружных скважинных насосов находятся выходной патрубок, вывод кабеля питания и хомуты закрепления троса

Преимущества и недостатки

Погружные насосы для скважин, как следует из названия таких устройств, устанавливаются в толще перекачиваемой ими жидкой среды на небольшом расстоянии от дна подземного источника. Скважинный насос поверхностного типа, в отличие от погружного, располагают на поверхности земли, а забор жидкости из обслуживаемого им подземного источника осуществляется посредством гибкого шланга или специальной трубы. Выбирая насос для оснащения скважин или колодцев, следует учитывать преимущества и недостатки использования как погружных, так и поверхностных гидромашин.

Рассмотрим преимущества применения насосного оборудования погружного типа.

Глубинные насосы, находясь в процессе своей эксплуатации в жидкости, создают минимальное количество шума и вибраций.
За счет того, что погружные скважинные насосы постоянно находятся в толще жидкой среды, температура которой практически никогда не опускается ниже ноля градусов, такие устройства не подвержены промерзанию.
Движущиеся элементы внутренней конструкции погружных насосов охлаждаются перекачиваемой жидкой средой, поэтому риск перегрева таких устройств, который может стать причиной их быстрого выхода из строя, отсутствует.
Как промышленные модели, так и бытовые насосы погружного типа отличаются высокой производительностью. Такие устройства способны формировать поток, характеризующийся большим напором. Данное свойство погружных насосов позволяет использовать их для обслуживания скважин, жидкая среда в которых располагается на значительной глубине. В частности, отдельные модели рассматриваемой категории успешно используются для откачивания жидкой среды из скважин, глубина которых превышает 100 метров.

Корпуса погружных скважинных насосов рассчитаны на продолжительный срок эксплуатации

Как у любых других технических устройств, есть у погружных насосов и недостатки.

Такие гидромашины довольно трудно устанавливать в скважине. Степень сложности монтажа определяется целым рядом параметров, наиболее значимыми из которых являются глубина скважины, в которой планируется установка такого оборудования, а также конструктивные особенности самого насосного устройства.
Для того чтобы выполнить техническое обслуживание или ремонт погружного насоса, его следует извлечь из подземного источника, что также связано с определенными сложностями. В тех случаях, когда погружной насос для скважины располагается в ней на слишком значительной глубине, для его извлечения потребуется несколько человек, обладающих соответствующими навыками.
Приводной электродвигатель погружного насоса смонтирован в корпусе самого устройства, располагаемого в скважине на определенной глубине, поэтому для функционирования гидромашины потребуется прокладка надежно защищенной кабельной линии, длина которой будет зависеть от глубины обслуживаемого подземного источника.

Основные разновидности

Современные российские и зарубежные производители предлагают для оснащения скважин различные виды погружного насосного оборудования, которые различаются между собой как конструктивным исполнением, так и принципом действия. Выбирая насос из разнообразия предлагаемых на современном рынке вариантов, следует сопоставлять технические возможности таких устройств с задачами, для решения которых их планируется использовать.

Вибрационные

Принцип, по которому работает погружной вибрационный электронасос, заключается в следующем.

По виткам электрической катушки, которая является основным элементом конструкции такого устройства, пропускается переменный электрический ток, что способствует созданию переменного магнитного поля в ее сердечнике.
Массивный металлический якорь вибрационного насоса при создании переменного магнитного поля в сердечнике катушки то притягивается к этому полю, то отталкивается от него, совершая возвратно-поступательные движения с определенной частотой.
Якорь насоса посредством специального штока связан с эластичной мембраной и поршнем, совершающим свои перемещения в рабочей камере. При перемещении поршня вниз жидкая среда из скважины всасывается в рабочую камеру через входной патрубок, а при движении вверх – выталкивается из нее в напорную магистраль.

Устройство погружного насоса вибрационного типа

Поскольку в конструкции вибрационной гидромашины отсутствуют электродвигатель и вращающиеся узлы, такое оборудование отличается высокой надежностью в работе и долговечностью. Между тем, выбирая погружной насос вибрационного типа, следует иметь в виду, что он не может создавать поток жидкости с высоким напором и характеризуется достаточно невысокой производительностью. Кроме того, скважинный насос вибрационного типа из-за особенностей конструкционного исполнения критично относится к твердым примесям, содержащимся в составе перекачиваемой жидкой среды.

Если говорить о достоинствах, которыми обладают вибрационные глубинные насосы для скважин, то сюда следует отнести:

небольшой вес, что позволяет использовать для размещения такого устройства в подземной скважине даже капроновый шнур;
невысокую стоимость, выгодно отличающую такие насосы от погружного насосного оборудования любого другого типа.

Бюджетный вибрационный насос «Малыш»

Следует иметь в виду, что при работе устройства данного типа в толще жидкой среды, в которую оно помещено, создаются вибрационные волны, способные привести к разрушению незащищенных стенок скважины и заиливанию перекачиваемой жидкости.

Центробежные

Основным рабочим узлом конструкции центробежных погружных насосов является колесо, на внешней поверхности которого зафиксированы лопатки, перемещающие перекачиваемую жидкую среду по внутренней камере устройства с большой скоростью. При этом на жидкость воздействует центробежная сила, выталкивающая ее через напорный патрубок. При отбрасывании жидкой среды к стенкам рабочей камеры насоса в центре камеры создается разрежение воздуха, способствующее всасыванию очередной порции жидкости через входной патрубок.

Характеристики погружных центробежных насосов для скважин (в частности, создаваемый такими устройствами напор потока жидкой среды и производительность) можно значительно улучшить, если оснастить такое оборудование несколькими рабочими колесами, располагаемыми последовательно на одном валу. В этом случае напор, создаваемый насосным оборудованием, составляет сумму напоров, формируемых каждым рабочим колесом.

Устройство скважинного насоса центробежного типа

Центробежные насосы, относящиеся к наиболее популярным устройствам среди всего применяемого сегодня для скважин погружного насосного оборудования, представлены на современном рынке большим разнообразием моделей, что позволяет подбирать их для различных целей. У центробежных погружных насосов для скважин технические характеристики позволяют создавать поток жидкой среды с высоким напором, а также откачивать жидкость из подземных источников большой глубины и транспортировать ее по горизонтальному участку трубопровода на значительные расстояния. Кроме того, рассматриваемые насосы практически не шумят и не создают в перекачиваемой жидкой среде вибрационных волн.

К недостаткам центробежных погружных насосов для скважин следует отнести:

достаточно высокую стоимость;
сложность выполнения монтажных работ (в особенности в том случае, если центробежный насос устанавливается в скважине, характеризующейся значительной глубиной).

Скважинный насос Grundfos SQ 2-85 с кабелем

Винтовые

Погружные насосы винтового типа используются нечасто. Основным назначением таких устройств является перекачивание вязких жидкостей или жидких сред, характеризующихся сильной степенью загрязнения. Главным конструктивным узлом винтовых гидромашин является винт или шнек, который, вращаясь на приводном валу, перемещает перекачиваемую жидкую среду от входного патрубка к напорному. Для того чтобы обеспечить плотное прилегание шнека к внутренним стенкам устройства, в качестве материала их покрытия используют твердую резину.

Среди достоинств винтовых погружных насосов следует отметить их способность поднимать жидкую среду со значительной глубины (порядка 50 метров), а среди недостатков – наличие в их конструкции большого количества точек трения, что способствует интенсивному износу оборудования. Винтовые насосы из-за указанного недостатка нуждаются в более частом техническом обслуживании и ремонте, чем насосные устройства любого другого типа.

Устройство погружного насоса винтового типа

Вихревые

По принципу действия вихревые погружные насосы напоминают центробежные, но превосходят последние в способности создавать поток жидкой среды с высоким напором. Конструктивной особенностью насосов данного типа является наличие специальных канавок на стенках внутренней рабочей камеры, в которых перекачиваемая жидкая среда получает дополнительное ускорение.

Наиболее значимыми преимуществами погружных насосов вихревого типа являются:

простота конструкции и, соответственно, более низкая цена, если сравнивать такое оборудование с моделями центробежного типа;
возможность эффективной работы с жидкой средой, в составе которой содержатся воздушные пузыри и пробки (благодаря такому качеству вихревые погружные насосы способны одинаково успешно перекачивать не только жидкие, но и дисперсные среды, содержащие и газовую составляющую).

Устройство скважинного насоса вихревого типа

Основным недостатком вихревых погружных насосов является то, что они очень критично относятся к содержанию в составе перекачиваемой жидкой среды нерастворимых твердых включений. Именно поэтому выбирать насосы данного типа целесообразно лишь в тех случаях, когда в составе жидкой среды, которую предстоит перекачивать с их помощью, таких примесей нет.

Как правильно выбирать погружные насосы

Как и насос циркуляционный, устройство погружного типа, чтобы обеспечить эффективность его использования, важно правильно подобрать. При этом следует обращать внимание на целый ряд параметров, к которым, в частности, относятся:

производительность, то есть способность устройства перекачивать определенный объем жидкой среды в единицу времени (выбирая насос по данному параметру, учитывайте, что он должен быть в состоянии обеспечить суммарную потребность в воде, используемой как для бытовых нужд, так и для полива растений на приусадебном участке);
напор потока жидкой среды, который способен создавать выбираемый насос (данная характеристика измеряется в метрах водяного столба);
способность гидромашины работать с жидкими средами, в составе которых содержится определенное количество твердых нерастворимых включений;
размеры насосного оборудования (в частности, его диаметр, который должен соответствовать поперечному размеру конкретной скважины);
наличие в оснащении погружного насоса для скважины дополнительных устройств, повышающих эффективность работы такого оборудования и продолжительность его безаварийной эксплуатации;
стоимость оборудования и торговая марка, под которой оно произведено.

Содержание

Классификация погружных скважинных насосов ↑

В зависимости от устройства и принципа действия существует 3 вида погружных насосов, которые наиболее часто применяются в скважинах:

винтовой;
вибрационный;
центробежный.

Винтовые насосы ↑

Особенностью конструкции винтовых моделей является наличие спирали на роторе и внутренней резьбы на статоре. Принцип работы прибора заключается в подъеме воды по винтовой спирали в результате вращения ротора.

Такой вид погружных насосов удобно применять при заиливании источника или для прокачки новой скважины, поскольку его эксплуатация возможна в условиях достаточно грязной воды. Однако низкий КПД (около 65%) и внушительные габариты мощных моделей не позволяют применять их для глубинных скважин малого диаметра.

Статор и ротор спиралевидной формы

Вибрационные насосы ↑

Работа данного аппарата основана на действии вибратора, связанного с электромагнитной катушкой. Когда через катушку проходит переменный электрический ток, образуется электромагнитное поле, приводящее вибратор в движение. Таким образом в водонапорном канале создается нагнетающий эффект.

Совет. Вибрационные насосы очень чувствительны к перепадам электрической сети. Например, при понижении питающего напряжения на 10% напор может упасть на 50%. Поэтому для стабильной работы рекомендуется подключать прибор через стабилизатор напряжения соответствующей мощности.

Учитывая относительную простоту конструкции, насосы вибрационного типа надежны и долговечны. А невысокая цена сделала подобные устройства достаточно популярными в частном хозяйстве.

Внешний вид и схема вибрационного насоса

Центробежные насосы ↑

Самым эффективным видом глубинных насосов для скважин является центробежный прибор. Электрический двигатель создает вращающий момент на валу, который снабжен одним или несколькими рабочими колесами с лопастями. Чем выше количество рабочих органов, тем больше производительность.

Интересно знать. Поскольку основная нагрузка приходится на рабочие колеса, их изготавливают из высокопрочных материалов (норила, поликарбоната, высококачественной стали).

Такие устройства имеют высокий КПД (более 85%) и способны откачивать воду с глубоких артезианских источников. Кроме того, небольшой диаметр корпуса (3-4 дюйма) позволяет использовать подобное оборудование в скважинах с диаметром обсадной трубы от 120 мм.

Глубинный скважинный насос

Как выбрать погружной насос для скважины ↑

Чтобы подобрать подходящее устройство для системы водоснабжения дома, недостаточно знать, какие бывают виды погружных насосов для скважин. Помимо этого, нужно учесть некоторые технические параметры, а именно:

требуемую высоту подачи воды;
объем жидкости, перекачиваемый за единицу времени;
мощность прибора;
статический (постоянный) уровень скважины;
динамический уровень во время водозабора;
дебит – стабильный расход, обеспечиваемый подземным источником.

Важно. Обычно во время работы оборудования падение зеркала воды составляет 3-8 м. При этом расположение аппарата должно строго соответствовать динамическому уровню скважины, не превышая его.

Определение расхода ↑

Одним из главных параметров при выборе вида и конкретной модели скважинного насоса является расход воды, который зависит от количества постоянно проживающих в доме людей и точек забора (кухня, ванная комната, баня, бассейн, полив участка и т.п.). При стандартных параметрах жилья без бани и бассейна средний расход на одного человека составляет 150-180 л/ч. Однако необходимо предусмотреть ситуацию, когда задействованы сразу несколько точек потребления. Кроме того, следует оставлять определенный запас производительности прибора. Поэтому обычно расход подбирается из расчета 300 л/ч на одного человека.

Параметр расхода воды зависит от количества жильцов и точек потребления

Расчет требуемого напора ↑

Напор определяется с помощью следующей формулы:

Н = У + В + Д + 20%

Пример расчета:

Рассчитаем требуемый напор воды для одноэтажного загородного дома с динамическим уровнем скважины равным 40 м и самой высокой точкой потребления на высоте 2 м от поверхности земли.

Н = (40 + 2 + 30) х 1,2 = 86,4 (м)

Если в доме на постоянной основе проживает три человека, тогда минимальный расход должен составлять 900 л/ч. Принимая во внимание данный показатель и рассчитанный ранее напор, выбирают погружной насос для скважины с соответствующими техническими параметрами.

Важно. Производительность оборудования должна подбираться с учетом дебита скважины. В противном случае уровень воды не сможет быстро восстановиться, что приведет к частым перебоям с водоснабжением.

От вида и характеристик скважинного насоса во многом зависит стабильность и надежность системы автономного водоснабжения. Поэтому перед окончательным выбором лучше проконсультироваться со специалистами, которые посоветуют оптимальную модель в зависимости от параметров скважины и планируемого потребления воды в вашем доме.

Видео: выбор насоса ↑

Самыми главными элементами оснастки независимых систем водоснабжения частных домов и дач, которые обслуживаются подземными скважинами или водными источниками значительной глубины, являются насосы для скважины. Погружные глубинные скважинные помпы обеспечивают не только откачивание жидкости, но и ее дальнейшую транспортировку по трубопроводу.

Насосы, которые способны откачивать воду с большой глубины, превышающей 90 метров, применяются в качестве оборудования подземных скважин промышленного назначения, а также для станций, питающих сразу два и более объекта или дома.

Рынок предлагает покупателю широкий выбор зарубежных и отечественных приборов, которые отличаются по своей стоимости, характеристикам и назначению.

Подбирая насос, следует произвести небольшой расчет основных параметров, а также ознакомиться с отзывами о производителях.

Учитывая приведенные рекомендации, можно приобрести наиболее подходящий прибор или систему.

Виды погружных скважинных насосов

Для скважины, глубина которой составляет 10 метров и более, необходима установка погружного (глубинного) насоса. Использование такого оборудования позволяет перекачивать воду с глубины до 150 метров. Большим преимуществом использования таких насосов является невысокий уровень шума при работе.

Существуют следующие виды насосов:

1. Насос погружной центробежный скважинный.

2. Шнековый.

3. Винтовой.

4. Штанговые.

Первый вид является наиболее популярным. Центробежный насос может использоваться в любой сезон года и при любой температуре окружающей среды. Принцип работы основан на действии центробежной силы: давление поступающей воды проворачивает лопасти, одновременно производится перемещение воды. Далее создается напор, который и выталкивает жидкость в магистраль. При этом в центре рабочей камеры создается разрежение воздуха. Этот фактор способствует всасыванию в нее нового потока воды.

Большим достоинством установок такого типа является их высокая производительность, постоянный хороший напор перекачиваемой воды, а также универсальность использования. Такие насосы могут применяться в различных сферах деятельности.

Установки шнекового типа (например, насос скважинный погружной «Водолей») относятся к устройствам специального назначения. Рабочим органом приспособления служит шнек. Он обеспечивает перекачивание воды, а также ее дальнейшее перемещение по трубопроводу. Используют такие установки преимущественно для перекачивания сильно загрязненной воды.

Подбирая для скважины насос шнекового типа, следует помнить, что диаметр его корпуса должен быть меньше, чем поперечное сечение обсадной трубы. Если это требование не выдержать, возникнет вероятность частого засорения и поломок установки.

Насосы для скважины погружные (глубинные скважинные винтового типа) обладают рядом преимуществ, главным из которых является возможность перекачки даже небольшого количества жидкости с хорошим напором. Перекачивание воды таким оборудованием осуществляется за счет вращения рабочей крыльчатки, которая оснащена множеством плотных лопастей.

Перед покупкой винтового насоса следует проанализировать состав воды, ведь приспособление винтового типа очень чувствительно к различным примесям и загрязнениям.

Насосы штангового типа также являются популярными. Основным рабочим органом конструкции таких приборов являются неподвижный цилиндр и плунжер. Совершая поступательные движения во внутренней части цилиндра вверх, плунжер «затягивает» воду, а опускаясь, подает ее в напорную магистраль. Для приведения в действие механизма используется «качалка», которая прикрепляется штангами.

Скважинные штанговые насосы обладают большими габаритами. Основной сферой их применения является нефтедобывающая и нефтеперерабатывающая промышленности. Они практически не используются в быту.

Принцип работы и особенности

Современное приборостроение выпускает самые различные по конструкции, назначению и принципу действия глубинные насосы для скважин. При выборе следует руководствоваться условиями эксплуатации, характеристиками местности и другими параметрами.

Корпус насосов полностью погружается под толщу перекачиваемой воды, а с поверхностью и магистралями он соединяется электрическим проводником, обеспечивающим работу электродвигателя, и трубопроводом, по которому транспортируется вода.

В стандартный комплект поставки большинства моделей насосов входят:

• электродвигатель, приводящий установку в действие;

• встроенный улавливающий фильтр, который защищает устройство от попадания в него загрязнений.

Нагнетание воды осуществляется через нагнетательный патрубок, который располагается в верхней или нижней части корпуса. В первом случае насос качественно фильтрует перекачиваемую воду от различных загрязнений и твердых включений.

Основными составляющими скважинного насоса являются:

• электродвигатель (встроенный или наружный);

• насосная часть.

Если скважинный насос оснащается первым электродвигателем, его корпус обязательно должен быть абсолютно герметичным и не должен допускать попадания жидкости в рабочие узлы.

Технические характеристики

Погружные скважинные насосы UNIPUMP предназначены для использования в бытовых условиях и применяются для подачи только чистой воды без примесей солей из различных водоемов, диаметром не менее 8.5 см. Применяются для снабжения водой индивидуальных домов, полива участков, накапливания жидкости в малые и средние резервуары для хранения.

Основные технические характеристики:

питание производится от электросети — ~220/230 В, 50 Гц;
рабочая температура перекачиваемой воды — 0 … +35 °С;
кислотность воды — 6,5 … 8,5;
температура окружающей среды — 0 … +40 °С;
минимально необходимая глубина погружения под толщу воды — 0,5 м;
допустимое количество примесей и загрязнений в перекачиваемой воде — не более 100 г/м³, без крупных включений;
максимальный размер загрязнений и включений— 1 мм;
потребляемая мощность: 370 Вт;
глубина погружения под воду (допустимая) — 15 м;
максимальная производительность: 33,3 л/мин.;
максимальный напор: 73 м;
диаметр нагнетательного отверстия: 1″;
длина питающего кабеля: 15 м.

Достоинства и недостатки в использовании глубинных насосов

Среди преимуществ использования погружных центробежных скважинных насосов, устанавливаемых в водоеме, следует отметить:

• большую эффективность и производительность перекачивания воды;

• компактность;

• возможность формирования хорошего напора;

• простоту монтажа;

• легкость в эксплуатации;

• простоту в техническом обслуживании;

• высокую надежность;

• длительный срок эксплуатации.

К недостаткам относятся:

• невозможность проведения ремонта некоторых моделей из-за монолитного корпуса;

• сложность в перекачивании загрязненной воды (или воды со дна скважины или колодца).

Как правильно выбрать насос

При выборе погружного скважинного насоса следует учитывать:

1. Напор потока водного столба. Данный параметр определяется расчетным путем. От его значения зависит качество напора во всех водозаборных точках.

2. Производительность подачи. Она измеряется количеством подаваемых литров воды в час. От нее зависит, достаточно ли будет откачиваемой воды для обеспечения потребности всех точек водозабора.

3. Необходимость в оснащении дополнительными элементами. Они обеспечивают работу установки в независимом режиме, а также защищают ее от поломок вследствие возникновения экстренных ситуаций.

4. Производитель и торговая марка. Выбирая приспособление по этому параметру, следует учитывать репутацию производителя погружных скважинных насосов, отзывы, а также гарантии, которые она предоставляет.

5. Стоимость. Производители могут завышать стоимость из-за мирового имени. Следует обратить внимание на отечественного производителя, потому как по качеству он не уступает зарубежным. Также в приспособлении могут быть установлены дополнительные функции, которые не являются необходимыми, но, безусловно, влияют на ценообразование. Прежде всего следует обратить внимание на качество сборки и комплектующих, а потом на стоимость.

Расчет напора воды, подаваемого насосом

Напор воды, который обеспечивает погружной скважинный насос, определяется расчетным путем. Для этого стоит учесть гидросопротивление всей системы трубопровода. Формула расчета выглядит следующим образом:

Н = (А + 6)х1,15 + В +L/10,

где:

Н – искомый напор;

А – максимально допустимая высота, на которую требуется обеспечить подачу воды по трубопроводу;

В – глубина обслуживаемого водоема (измеряется от верхней части и до уровня водного зеркала);

L – расстояние, на которое вода транспортируется по трубопроводу в горизонтальном направлении.

Получив расчетный параметр, можно приступать к подбору насоса.

Важно! При выборе насоса к расчетной величине напора следует прибавить еще 10 %.

Дополнительный запас мощности позволит избежать критических ситуаций и убережет насос от поломок, которые наступают в связи с сезонным перепадом давления. Не стоит покупать прибор с очень большим запасом мощности – это будет экономически нецелесообразно.

Как подобрать насос по производительности

Погружные скважинные насосы должны не только обеспечивать заданный напор воды в трубопроводе, но и подавать ее в определенном количестве за единицу времени. Чтобы определить необходимое количество воды, следует определить суммарное потребление жидкости, которая потребляется от одной системы, и умножить полученное значение на количество проживающих в доме.

Кроме того, следует добавить расход на полив, работу бытовых приборов и т. д.

Определив расчетную производительность, подбирают модель с наилучшими характеристиками.

При подборе глубинного насоса следует приобрести дополнительные технические устройства, которые будут обеспечивать эффективность его функционирования и защищать от негативных воздействий экстренных ситуаций. К таким устройствам можно отнести:

• датчик уровня воды в водоеме;

• датчик давления;

• датчик скорости потока воды;

• обратный клапан.

Использование приведенных устройств позволяет обеспечить автоматическую работу глубинного насоса.

Что лучше: насос или станция?

Для подъема и дальнейшего перемещения по магистрали жидкости из водного объекта большой глубины используются не только приведенные насосы, но и целые насосные станции, которые состоят из набора технических устройств.

В состав насосной станции, кроме скважинного погружного насоса для воды, входит накопительный бак — гидроаккумулятор. Вода, которая откачивается из скважины или колодца, сначала аккумулируется в этот бак и только потом распределяется по трубопроводной системе.

В сравнении насосной станции и глубинного насоса первая обладает более высокой производительностью. Помимо этого, она отличается значительными габаритами. Эти параметры также следует учитывать при покупке и выборе места для ее монтажа. Кроме этого, обустройство станции гораздо дороже, чем приобретение погружного насоса.

В любом случае при выборе оборудования для оснащения системы водоснабжения частного дома следует учитывать параметры водоема, из которого предстоит перекачивать воду, а также ее необходимое количество для нужд водоснабжения, параметры потока и т. д.

Современные насосы и отзывы о них

Популярными среди пользователей признаны следующие установки:

Насос скважинный погружной Grundfos. Датский прибор является высококачественным, обладает высокой производительностью. Некоторые модели способны перекачивать до 9 тонн воды в час, напор при этом составляет 50 метров. Гарантийный срок эксплуатации – 10 лет. Автоматическое управление уберегает систему от сухого хода и обеспечивает плавный пуск. В комплект поставки входят: глубинный насос, гидроаккумулятор, блок автоматизации, запорная и регулирующая арматура. Недостатками являются: высокая стоимость Grundfos (около 50 000 рублей), небольшой объем гидроаккумулятора (8-10 литров), дорогостоящий ремонт.
Насос вихревой скважинный SPRUT. Предназначается для подачи чистой воды из скважин, цистерн и колодцев. Подходит для водоснабжения частного дома. Пользователи отмечают, что насос достаточно мощный, работает на артезианской скважине и создает напор до 70 метров. Корпус изготовлен из латуни, так же как и рабочее колесо. Все рабочие узлы выполняются из качественных материалов, а следовательно, они долговечны. Среди недостатков выделяется низкая степень защиты и небольшая очистительная способность.
Насос центробежный многоступенчатый скважинный «НАСОСЫ+». Данный прибор предназначен для перекачивания только чистой воды (без засорений) из скважин диаметром не менее 9 см и колодцев. Отлично подходит для использования в системах водоснабжения частных усадьб, поливки участков, системах орошения и увеличения давления с использованием систем поддержания давления. Насос предназначен для длительной работы и выдерживает большие нагрузки.

Отзывы о производителях

Пользователи определили наиболее надежных производителей и их приборы. Среди таковых:

1. Погружной скважинный насос Unipump eco. Бытовой прибор способен подавать воду из скважины из больших глубин. Также возможна установка этих насосов в систему водоснабжения. Среди преимуществ: надежный корпус и двигатель, мощные рабочие колеса (изготовлены из упрочненного пластика). «Плавающая» работа таких колес способна продлить срок службы механизма. Также насос устойчив к загрязнениям. В корпус насоса дополнительно монтируются тепловое реле и пусковой конденсатор. Недостатком является высокая стоимость. Также пользователи отмечают, что насос невозможно установить на скважину диаметром менее 110 мм.

2. Погружной скважинный насос ЭЦВ. Данное приспособление подвешивается в скважине на специальной установке, которая состоит из колон водоподъемных труб и спускается в воду. Каждая ступень этого насоса ЭЦВ состоит из рабочего колеса, лопаточного отвода и резервуара. Вода поступает через корпус основания на пластмассовое (или бронзовое) рабочее колесо. Подшипниковый узел ЭЦВ смазывается откачиваемой водой. Среди положительных характеристик: удобное использование, сравнительно тихая работа. Также пользователи отмечают, что насос способен выдержать напор даже при кратковременных остановках. Среди недостатков: высокая стоимость, быстрый износ пластиковых деталей и «боязнь» сухого хода.

3. Погружной скважинный насос Patriot. Пользователи отмечают следующие положительные характеристики: приспособление устанавливается на большую глубину (до 30 м) и обеспечивает напор до 100 м. Насос потребляет всего 500 Вт и фильтрует загрязнения размером до 2 мм. «Патриот» обладает нормальной пропускной способностью – до 2 м³ в час. Недостатками являются неустойчивость к загрязнениям и высокой температуре подаваемой воды.

Определив необходимые для потребителя критерии, а также ознакомившись с отзывами пользователей, можно подобрать наилучшую установку.

Используемые источники:

https://wodakachka.com/skvazhiny/oborudovanie/rassmatrivaem-vidy-nasosov-i-pravilno-vybiraem.html
https://expertvybor.ru/glubinnye-nasosi-dlya-skvazhin-05/
http://met-all.org/nasosy/pogruzhnoj-nasos-dlya-skvazhiny-harakteristiki.html
http://aqua-guru.ru/nasos/vidy-pogruzhnyx-nasosov.html
https://fb.ru/article/85912/pogrujnyie-skvajinnyie-nasosyi-osobennosti

Цена и разновидности скважинных насосов высокого качества
