Сегодня разберем однофазный электросчетчик от Энергомеры, которые разрабатывались для замены старых индукционных счетчиков еще в 2003-2004 годах. Это счетчик ЦЭ6807Б.
Описание счетчика

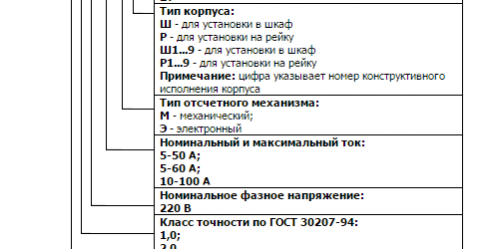

ЦЭ6807Б — однофазный счетчик для учета расхода электрической энергии в однофазных цепях переменного тока. Счетчик может быть различных модификаций. Различают счетчики данной модели по типу корпуса например Ш в обозначении модели говорит что он предназначен для установки в шкаф а Р — для установки на din-рейку. Так же по типу установленного отсчетного механизма М-механический, а Э — электронный.
Количество тарифов 1 для механического отсчетного механизма и учет по двум тарифам может вестись для счетчиков с установленным жк дисплеем и с обозначением модели 2Т~ или 2Т-.
В счетчиках имеется защита от хищения электричества, а так от манипуляции учетом посредством воздействия на отсчетный механизм мощным магнитом для остановки или торможения счета.
Технические характеристики
- Класс точности счетчика в зависимости от исполнения — 1 или 2
- Номинальное и максимальное напряжение 220В +-30 Вольт
- Частота сети — 50Гц
- Номинальная и максимальная сила тока 5 (50)А; 5 (60)А; 10 (100)А
Срок службы
Продолжительность эксплуатации счетчика ЦЭ6807Б составляет не менее 30 лет. Средняя наработка часов на отказ 160 000 часов. Гарантия от производителя на 5 лет, включая срок хранения.
Межповерочный интервал
Поверку счетчика ЦЭ6807Б нужно проводить с периодичностью раз в 16 лет вне зависимости от модификации счетчика, либо после мелкого и среднего ремонта прибора. Поверка проводится с целью определения правильности учета электроэнергии и необходимости ремонта или замены счетчика.
Как снимать показания
Учет электроэнергии и ее отображение на механическом, либо электронном табло ведется нарастающим итогом. Для снятия общего количества израсходованной электроэнергии нужно переписать все цифры со счетчика до запятой, или до выделенной рамкой цифры. Отделенная запятой или рамкой с правой стороны разряд или несколько разрядов это доли киловатт могут быть как десятые так и сотые, при снятии показаний они не учитываются.
Не важно какой модификации ваш электросчетчик, межповерочный интервал, срок службы, и снятие показаний ничем друг от друга не отличаются. Счетчики выполнены в соответствии с принятым ГОСТам. Счетчики от исполнения будут отличаться только техническими характеристиками и типом корпуса. Точные характеристики вы можете посмотреть в паспорте на счетчик. Если его нет то следует его найти, так как без него счетчик не сможет пройти поверку.
Если вы потеряли паспорт в котором можно посмотреть дополнительные характеристики, прикладываем к статье дополнительно паспорта для разных модификаций счетчиков.
ce6807b-паспорт1
ce6807b-паспорт2
ce6807b-паспорт3
ce6807b-паспорт4
В отложенныеДобавить в отложенныеВ сравнениеДобавить к сравнениюкоротко о товаре
- МаркаЭНЕРГОМЕРА
- Базовый ток5
- Температура окружающей среды-40…50
- Интерфейс связи Телеметрический (импульсный)
- все характеристики найти аналог
- все товары ЭНЕРГОМЕРА
цену уточняйтеГК Новые технологииКазаньпоказать телефонБезналичный расчет, Банковский переводподробнееТранспотрная компанияподробнее
- ОПЛАТА
- ДОСТАВКА
- ×
ЦЭ 6807БК 1.0 220В 5-60А МШ4Д2 Предложение магазина: ГК Новые технологии 0,00 ₽ Безналичный расчетВы можете оплатить покупку банковской картой.Банковский переводЮридические лица могут оплатить на расчетный счет организации.Транспотрная компанияМы отправляем свои товары практически в любую точку мира. В зависимости от местонахождения покупателя и выбранного товара предлагаются следующие варианты доставки: Почтой России, Почтой Украины и различными курьерскими службами.В отложенныеДобавить в отложенныеВ сравнениеДобавить к сравнению Чтобы купить ЦЭ 6807БК 1.0 220В 5-60А МШ4Д2, вам нужно отправить запрос или связаться с поставщиком. Характеристики
ВСЕ ХАРАКТЕРИСТИКИ ТОВАРА ЦЭ 6807БК 1.0 220В 5-60А МШ4Д2
Характеристика | Значение |
Марка | ЭНЕРГОМЕРА |
Базовый ток | 5 |
Температура окружающей среды | -40…50 |
Интерфейс связи | Телеметрический (импульсный) |
Полная потребляемая мощность параллельной цепи | 8 |
Полная потребляемая мощность последовательной цепи | 0.1 |
Передаточное число импульсного телеметрического выхода | 2000 |
Стартовый ток | 0.02 |
Максимальный ток | 60 |
Характеристика | Значение |
Принцип действия | Электронный |
Номинальное напряжение | 220 |
Количество направления работы | Однонаправленные |
Тарифность | Однотарифный |
Счетный механизм | Отсчетное устройство (ОУ) |
Способ подключения | Счетчик прямого включения |
Измеряемая энергия | Активная электроэнергия |
Подключение в электрические сети | Однофазный двухпроводный |
Вес | 0.6 |
Описаниеописание
Технические особенности ЦЭ 6807БК 1.0 220В 5-60А МШ4Д2:
Характеристики надежности ЦЭ 6807БК 1.0 220В 5-60А МШ4Д2:
Похожие товары:CE200-S4CE101-R5.1CE 101 R5 145M6 (5-60А)CE200-S8CE101-S10CE200-R5
Код: 1152591 089,40 грнМинимальный заказ: 1 шт.В наличииКупитьУсловия оплаты и доставкиПерезвоните мне
Контактная информация+380 (98) 681-95-83показать+380 (98) 681-95-83+380 (98) 681-95-83+380 (50) 529-29-06Адрес: Украина, Киев, ул. П. Вершигоры №2Email: manager@vmarkete.com.uaНаписать компании ФилиалыВинницкая обл.Пункт выдачиВинница, вул. Гліба Успенського, 91+380 (93) 608-60-60показать+380 (93) 608-60-60Волынская обл.Пункт выдачиЛуцк, вул. Електроапаратна, 3+380 (93) 608-60-60показать+380 (93) 608-60-60Днепропетровская обл.Пункт выдачиДнепр, вул. Донецьке шосе, 1+380 (93) 608-60-60показать+380 (93) 608-60-60Донецкая обл.Пункт выдачиДонецк, вул. Куйбишева, 260+380 (93) 608-60-60показать+380 (93) 608-60-60Житомирская обл.Пункт выдачиЖитомир, вул. Якіра, 3+380 (93) 608-60-60показать+380 (93) 608-60-60Закарпатская обл.Пункт выдачиУжгород, вул. Станційне, 16/1+380 (93) 608-60-60показать+380 (93) 608-60-60Запорожская обл.Пункт выдачиЗапорожье, просп. Металургів, 17+380 (93) 608-60-60показать+380 (93) 608-60-60Киевская обл.Пункт выдачиБровары, бульв. Незалежності, 16 а+380 (93) 608-60-60показать+380 (93) 608-60-60Кировоградская обл.Пункт выдачиКропивницкий, вул. Космонавта Попова 26, корп. 1+380 (93) 608-60-60показать+380 (93) 608-60-60КрымПункт выдачиСимферополь, вул. Жуковського, 12+380 (93) 608-60-60показать+380 (93) 608-60-60Описание
Счетчик учета электроэнергии однотарифный ЦЭ 6807БК 1,0 220В 5-60А МШ4Д2. Используется в однофазных сетях переменного тока, измеряет и ведет учет потребляемой электроэнергии. Особенность данной модели в том, что прибор имеет два элемента защиты и ведет учет по большему из токов. Такая система обеспечивает максимальную защиту счётчика от недоучета или хищения электроэнергии. Счетчик механический, устанавливается в специальные щитки, оборудованные дополнительной защитой от внешних факторов воздействия. Прибор имеет высокий уровень устойчивости к электромагнитному полю и высоким / низким температурам. Продукт сертифицирован, изготовлен согласно ГОСТам и соответствует всем Техническим условиям. Электросчетчик оснащен светодиодной индикацией, по которой можно ориентироваться на его работу. Также в приборе имеется механический сумматор и телеметрический выход для поверки. Обладает высоким классом точности, легко заменяет счетчик электроэнергии индукционного типа. Силовые проводники крепятся к счетчику надежно. Электросчетчик рассчитан на более чем 30 лет эксплуатации. Наработка на отказ данной серии электроизмерительных приборов составляет 160000 ч. Корпус счетчика изготовлен из сверхпрочной пластмассы, имеет оптимальные для данного вида габариты. Прибор может работать при высокой влажности и температуре.
Характеристики
Производитель | Энергомера |
Страна производства | Украина |
Количество фаз | 1 |
Вес | 0.6 кг |
Частота измерительной сети, Гц | 50 +/-2,5 |
Тип отсчетного механизма | механический |
Габариты, мм | 185*120,5*61,5 мм |
Базовый | 5 (60) максимальный |
Диапазон рабочих температур, С | -40…+55 |
Установка | в щиток |
Число тарифов | 1 |
Вес, кг | не более 0,6 |
Класс точности | 1 |
Номинальное напряжение | 220 |
Базовый (максимальный) | 5 (60) |
Страна производитель | Украина |
Подробная информация о предложении
- Возможности поставок — 3 шт./день
- Способ упаковки — Заводская упаковка
Подобные товары
Приборы этой серии применяют для учета потребляемой электроэнергии. В настоящее время счетчик цэ 6807 не выпускают. Вместо него производители предлагают современные модели с улучшенными потребительскими характеристиками. Однако приведенные ниже сведения пригодятся для решения практических задач в процессе эксплуатации.
Компактный счетчик энергомера цэ6807п отличается хорошими потребительскими характеристиками
Описание счетчика
Этот прибор выполняет свои основные функции с помощью шунта. Высокую точность обеспечивает калибровка соответствующего электрического сопротивления (до сотых долей Ома). С помощью индуктивного датчика постоянно контролируют напряжение. С помощью электронной платы полученные данные обрабатывают, учитывают временные интервалы. Количество потребленной энергии (формула Е=U*I*t) отображают с применением механических (электронных) индикаторов.
Устройство электросчетчика
К сведению. В модели, представленной на фото, компоненты механического индикатора поворачивает шаговый двигатель.
Сигналы для управления приводом формирует контроллер. Одновременно импульсы поступают на поверочный светодиод. По стандартной процедуре контроля в ходе испытаний считают количество вспышек за нормированный интервал времени. В некоторых модификациях устанавливают оптическую развязку для передачи показаний в удаленную систему телеметрии. Для поддержания определенной частоты (точной фиксации временных интервалов) применяют стандартную схему кварцевого стабилизатора.
Структура условного обозначения: ЦЭ6807П X1 X2 X3-X4 X5 X6 X7
Какие бывают счетчики электроэнергии Нева?
В полном названии прибора по установленному стандарту зашифрованы следующие характеристики:
- Х1 – класс измерительной точности, который для этих счетчиков должен быть не хуже 2-го;
- X2 – номинальное напряжение (220V);
- Х3-Х4 – значения токов (номинал и максимум);
- Х5 – электронный (Э) или механический (М) способ отображения информации, цифрой обозначают количество разрядов;
- Х6 – тип корпуса с учетом места размещения оборудования;
- Х7 – рабочий диапазон температур.
Отдельно в паспорте, на корпусе и в сопроводительной документации указывают:
- год выпуска;
- серийный номер изделия.
Технические характеристики
Как опломбировать счетчик электроэнергии
Счетчик цэ 6807 выпускался в разных модификациях, поэтому для уточнения данных следует делать соответствующие коррекции. Ниже приведены типичные характеристики популярных серий:
- варианты исполнения корпуса для монтажа: Р5-рейка, Ш6-щиток;
- класс точности – 1 или 2;
- номинальное напряжение – однофазное, 220V;
- ток (номинальный/максимальный) – 5/60 А;
- рабочий диапазон температур – от -40°C до +60°Cилиот -30°C до +60°C;
- потребление электроэнергии в нормальных условиях – не более 0,6 Вт/ час;
- количество импульсов на 1 кВт (для передачи на внешнее устройство контроля) – 3,2 тыс.;
- время перехода в рабочий режим после подключения – не более 5 секунд;
- минимальный ток для функционирования прибора – 0,01 А.
Срок службы
Счетчики электроэнергии: как узнать номер, класс точности и тип прибора
Типовой счетчик цэ6807п сохраняет потребительские характеристики на протяжении 30 лет и более того. При непрерывном режиме эксплуатации поломки регистрируются после 160 тыс. часов (среднее значение).
Поверка счетчика
По действующей инструкции межповерочный интервал составляет 16 лет. Для начала отсчета берут дату из сопроводительной документации на определенное изделие. В соответствующей графе паспорта приведены данные о выполненном испытании (стандартный контроль производителя). Аналогичные действия производят после выполнения ремонта.
Снятие показаний
Данные отображаются числом с разделителем дробной части запятой. При подключении реактивных нагрузок для повышения точности можно учитывать пределы погрешности (до 2,5% в сторону повышения/ уменьшения соответственно).
Подключение счетчика
Измерительные приборы этой категории устанавливают последовательно с потребителями электроэнергии. Типовой алгоритм действий:
- после извлечения из фабричной упаковки проверяют целостность корпуса, установленных пломб;
- подключение выполняют по схеме из официальной инструкции (жилы проводников – от 1 до 6 мм);
- для подсоединения телеметрической аппаратуры учитывают номинальные/ максимальные параметры тока (10/30 мА) и напряжения (12/24V);
- переход в рабочий режим сопровождается изменением данных на табло цифровой индикации (миганием светодиода).
К сведению. Исходные показания – результат заводской поверки.
Для сохранения планового ресурса следует обеспечивать благоприятные режимы:
- транспортировка – температура от -40°C до +70°C, относительная влажность – не более 98% при +35°C;
- хранение – в отапливаемом помещении (от +5°C до +40°C), относительная влажность – не более 80% при +25°C.
Документация и паспорт
Официальные сведения об изделиях можно получить на сайтах производителей. В стандартном комплекте сопроводительной документации приведена следующая информация:
- наименование, адрес, контактные данные производителя;
- идентификационные данные модели;
- ссылки на отраслевые (государственные) стандарты;
- чертеж с общим видом и размерами;
- правила безопасности;
- общее описание изделия (принципов работы);
- технические характеристики;
- монтажные работы;
- особенности эксплуатации;
- сведения о поверке, обслуживании, хранении, транспортировке.
Советы по энергосбережению
Для искажения в меньшую сторону результатов измерений применяют:
- монтаж обходных цепей;
- изменения в конструкции;
- сильные постоянные магниты.
Эти и другие незаконные действия выявляют в ходе регулярных и оперативных проверок. Нарушителей наказывают крупными штрафами, отключают от сетей электропитания. Чтобы исключить подобные неприятности, рекомендуется использовать разрешенные способы экономии:
- замену устаревших ламп накаливания светодиодами;
- энергоэффективные системы отопления, кондиционирования;
- современную технику с высокими параметрами по КПД.
Хороший результат можно получить с помощью комплексных мероприятий. Помимо соответствующего оснащения, следует корректно использовать «мультитарифное» подключение. Работу отдельных потребителей настраивают на временные промежутки (ночь, выходные дни) с минимальной стоимостью электроэнергии. К сожалению, для реализации подобных проектов счетчик цэ6807бк не подходит.
