Труба коаксиальная для котла: преимущества, недостатки и инструкция по установке

Отопительное оборудование, работающее на твердом топливе или природном газе, требует установки системы отведения дыма и отработанных газов. В частных домах, где функционируют простые газовые или конденсационные котлы, камины или печи открытого/закрытого типа часто используют коаксиальный дымоход.

Как правило, он продается в комплекте с котлом, что гарантирует легкую установку и эффективную работу устройства. Но при желании коаксиальный дымоход можно изготовить самостоятельно для твердотопливной печи или камина, используя для этого подручные материалы.

Что такое коаксиальный дымоход

Коаксиальный дымоход – конструкция, состоящая из двух труб, одна из которых меньшего диаметра находится внутри другой. Иными словами, это дымоход с двумя осями, каждая из которых выполняет свою функцию в работе отопительной системы. Между внутренней и наружной частью дымохода имеется расстояние в несколько сантиметров.

Чаще всего коаксиальные дымоходы используются в системе газового котельного отопления.

Принцип работы

Коаксиальный дымоход работает по следующему принципу:

• внутренняя труба меньшего диаметра служит для отвода отработанных газов и продуктов горения топлива через патрубок котла;
• наружная труба обеспечивает приток в камеру сгорания свежего воздуха, насыщенного кислородом.

При прохождении по внешнему каналу к камере сгорания воздух с улицы нагреваются, соприкасаясь с горячей внутренней трубой. Это уменьшает потерю тепловой энергии котла на прогрев новой порции воздуха и снижает расход природного газа или твердого топлива. В свою очередь, воздушные массы охлаждают внутреннюю трубу коаксиального дымохода, защищая конструкцию от перегрева.

Преимущества и недостатки

Этот тип дымохода увеличивает КПД котельного оборудования и снижает расход топлива, а также улучшает показатели работы котла, обеспечивая полное сгорание. Коаксиальные дымоходы оптимально устанавливать в деревянных домах, т.к. они максимально защищены от возможного возгорания.

Рекомендуем ознакомиться:  Как правильно паять пластиковые трубы?

Недостатками коаксиального дымохода считается его стоимость, которая превышает стоимость обычных дымоходов, более сложная установка, а также необходимость учитывать многочисленные нормы и требования к монтажу в помещении.

Виды труб для коаксиальных дымоходов

Современные типы двухканальных дымоходов изготавливаются из металла и пластика. Каждый из материалов имеет свои достоинства и недостатки.

• Пластиковые дымоходы подходят для низкотемпературных конденсационных котлов. Сделанные из специального термоустойчивого пластика, они способны выдержать температуру до 200-205 градусов по Цельсию. Они наиболее доступны по цене, отличаются легкостью в монтаже благодаря малому весу конструкции. Главным недостатком пластиковых дымоходов является небольшой срок службы, ограничения в температурном режиме для котла, а также уязвимость к агрессивным компонентам в отработанных газах.
• Дымоходы из металла — нержавеющей стали или алюминия – отличаются длительным сроком эксплуатации (от 30 лет), стойкостью к химическому воздействию. Они способны выдержать температуру до 550 градусов по Цельсию. Недостатком металлической конструкции является склонность к образованию конденсата, из-за чего его приходится утеплять базальтовой ватой или другими теплоизоляционными материалами.

Требования к установке

Установку и эксплуатацию коаксиального дымохода регламентирует СНиП 2.04.08-87 и 2.04.05-91, где прописаны подходящие для подключения виды котельного оборудования, способы установки и нормы безопасности.

Имеет значение площадь отапливаемого помещения, планировка, тип стенового материала и другие факторы.

Основные параметры, регулирующие установку двухосного дымохода:

• при установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта;
• диаметр выходного отверстия в кирпичной стене должен быть больше сечения патрубка дымохода на 1 см, а в деревянной стене – на 5 см;
• труба в помещении должна находиться минимум в полуметре от оконных и дверных проемов;
• если дымоход проходит под окном, то расстояние между ними должно быть минимум 1 метр;
• зазор между трубой и деревянной стеной должен быть от 5 см;
• наружные постройки, дома соседей и другие объекты снаружи не должны находиться ближе, чем на 1,5 м;
• запрещается врезать коаксиальный дымоход газового котла в обычный;
• оголовок дымохода должен выступать над стеной здания не менее чем на 30 см;
• если прокладывается горизонтальным способом через смежное нежилое помещение, то его длина не должна превышать 3-5 м.

Рекомендуем ознакомиться:  Особенности сэндвич-трубы и правила ее установки при сооружении дымохода

Важно! Установка и эксплуатация газового котельного оборудования, в том числе коаксиального дымохода, должна происходить с разрешения газовой службы. Специалисты должны проверить соответствие установки требованиям СНиП. При несоблюдении существующих норм газовая служба имеет право запретить эксплуатацию оборудования.

Как установить коаксиальный дымоход своими руками

Установка коаксиального дымохода бывает горизонтальной и вертикальной. При горизонтальном монтаже важно строго соблюдать требования, относящиеся к расстоянию между дымоходом и окном, а также соседними зданиями и сооружениями.

Внимание! Обязательное условие горизонтального подключения напольного котла через коаксиальный дымоход – выходное отверстие в стене должно быть выше патрубка котла минимум на 1 м. Для настенного котла это расстояние можно сократить до 0,5 м. Прямой вывод дымохода категорически запрещен.

Инструкция по выводу дымохода через фасад здания

Вертикальная установка – более простой способ монтажа конструкции, тогда как для горизонтального монтажа не всегда получается соблюсти все требования.

При вертикальной установке дымохода его максимальная высота не должна превышать 7 метров.

При выводе коаксиального дымохода через кровельный пирог приходится делать отверстия в перекрытии и внешнем слое кровли.

Обязательно использование изолирующих патрубков, исключающих нагрев кровли при контакте с трубой.

Алгоритм действий:

1. В стене делают круглое отверстие и вставляют в него изолирующую прокладку или асбоцементный патрубок.
2. В подготовленное отверстие помещается выходная часть трубы дымохода.
3. Труба соединяется с патрубком камеры сгорания, фиксируется с помощью хомута
4. Все элементы трубы соединяются между собой (обычно конструкция состоит из нескольких отрезков труб, колен и обжимных хомутов).
5. На внешнюю часть дымохода надевается защитная конструкция (флюгарка, дефлектор).

Внимание! Выходной участок дымохода должен быть установлен под небольшим наклоном (около трех градусов), чтобы конденсат имел возможность стекать. Согласно нормам СНиП, патрубок для отвода конденсата должен быть подсоединен к отводу дождевой воды.

Утепление коаксиального дымохода

При прохождении дымохода через отверстие в деревянной стене зазор между трубой нужно изолировать негорючим утеплителем – базальтовой ватой. В качестве альтернативы изолировать место прохода можно с помощью монтажной пены.

Рекомендуем ознакомиться:  Труба для вытяжки запахов и продуктов горения на кухне

Сам оголовок, расположенный на открытом воздухе на улице, при отрицательных температурах зимой может промерзать, поэтому его необходимо утеплить. Но, по мнению многих специалистов по установке газового оборудования, утепление дымохода с наружной части не всегда решает проблему обледенения трубы.

Некоторые специалисты рекомендуют обрезать внутреннюю трубу, если он расположен под уклоном в сторону улицы.

Другое решение, позволяющее избежать образования наледи и снижения эффективности работы дымохода – установка трубы под наклоном в сторону котла вместе с конденсатоотводчиком. Благодаря такой конструкции вода не будет попадать в топку котла, но в то же время тепло от источника горения будет прогревать трубу, не давая конденсату замерзнуть.

Любое отопительное оборудование, работающее по принципу сжигания того или иного топлива, в обязательном порядке нуждается в реализации двух важнейших условий. Первое – это постоянная подача воздуха, необходимого для самого процесса горения. И второе – надежная и эффективная система своевременного отвода продуктов сгорания. Иногда эти проблемы становились настоящим «камнем преткновения», мешающим реализации проекта установки автономного отопления или чрезвычайно усложняющим его. Но с разработкой коаксиальных дымоходов ситуация кардинально изменилась.

Коаксиальный дымоход для газового котла — основные правила монтажа и принцип работы

Эти системы позволяют устанавливать газовое отопительное или водогрейное оборудование практически в любом доме, безусловно, при соблюдении определенных требований. Но требования уже не столь «драконовские», как при монтаже привычных высоких вертикальных дымоходов, действие которых основано на создании естественной тяги. Кроме того, одновременно решается и вопрос непрерывной подачи воздуха в камеру сгорания.

В настоящей статье будет рассмотрен коаксиальный дымоход для газового котла — его устройство, принцип работы, основные правила монтажа. Поговорим о достоинствах и недостатках подобных систем. И читатель убедится, что преимущества неоспоримы, а установка — достаточно проста и понятна, не требует масштабных работ и крупных финансовых вложений.

Возможно, вас заинтересует информация о том, какой стабилизатор напряжения лучше для газового котла

Принцип работы коаксиального дымохода

Само понятие «коаксиальность» обозначает дословно «соосность». Это многое сразу объясняет. Дело в том, что коаксиальный дымоход представляет собой сочетание двух соосно расположенных труб. Во внешнюю, большого диаметра, вставлена внутренняя с меньшим. Таким образом, образуется сочетание двух совершенно независимых друг от друга каналов. Точное позиционирование внутренней трубы во внешней обеспечивается наличием специальных перемычек, вкладышей, распорок – в зависимости от конкретных особенностей модели.

Основополагающий принцип конструкции коаксиального дымохода можно объяснить очень просто – «труба в трубе»

Для чего это делается? Все очень просто:

• Внешний канал, образованный просветом между стенками двух труб, служит для подачи воздуха с улицы, необходимого для процесса горения топлива (газа).
• Внутренняя полость малой трубы становится каналом, по которому продукты сгорания газа выводятся на улицу и выбрасываются в атмосферу.

Стрелками хорошо показаны направления движения воздуха, забираемого с улицы, и продуктов сгорания, выводимых наружу.

Понятное дело, что для обеспечения такого перемещения потоков требуется какая-то принудительная сила. В ее роли выступает встроенный в конструкцию котла вентилятор, то есть коаксиальный дымоход может устанавливаться на модели «турбированного» типа, с принудительной подачей воздуха и отводом газов, оснащенные горелкой закрытого типа.

Возможно, вас заинтересует информация о том, как производится гильзование дымохода

При этом производитель оговаривает максимально допустимую длину системы. — для того чтобы оба процесса проходили сбалансировано и обеспечивали устойчивую работу горелки во всех режимах, равномерное и полное сгорание газа. Чрезмерное увеличение длины коаксиальной трубы, а также перенасыщенность трассы изменениями направления, приводят к недопустимому возрастанию сопротивления потокам, к образованию ненужных завихрений, препятствующих нормальной подаче воздуха и отводу газов. Обычно стараются коаксиальных дымоход исполнять длиной не свыше 2 ÷ 3 метров, хотя бывают и исключения. Все это в обязательном порядке указывается в технической документации котла.

Самая распространенная схема установки коаксиального дымохода – горизонтально с проходом через ближайшую к котлу внешнюю стену на улицу.

Обычное расположение коаксиального дымохода – горизонтальное, с проходом через ближайшую к установленному (навешенному) котлу внешнюю стену. Возможно и вертикальное расположение, но в частном строительстве или при оборудовании автономной системы отопления в городской квартире к такой схеме прибегают крайне редко. В связи с этим подобные расположения в настоящей статье рассматривать не станем.

Возможно, вам будет интересна информация о том, что собой представляет схема дымохода

Цены на коаксиальные дымоходы разных производителей

коаксиальные дымоходы

Преимущества и недостатки коаксиальных дымоходов

Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:

• Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы. В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода  в помещения.
• Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу.
• Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты. А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ.

А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры.

• Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.

Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.

• Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
• Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
• В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.

Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.

В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.

Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для  европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.

В современных котлах и идущих к ним коаксиальных дымоходах эта негативная особенность в общих чертах нивелирована. Тем не менее, в регионах с очень холодными зимами такое явление все же может встречаться. И с ним приходится бороться теми или иными методами. Один из наиболее распространённых и эффективных подходов – это дополнительное утепление наружного участка внешней трубы. Придумывают народные умельцы и иные интересные и весьма действенные решения.

Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.

Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.

Устройство типичного коаксиального дымохода – из чего собирается система

Ассортимент предлагаемых в продаже коаксиальных дымоходов – весьма широк. Они могут быть рассчитаны на конкретную марку или даже модель котла или обладать определенной универсальностью, быть изготовленными из различных материалов, иметь только базовую комплектацию или расширенную, с дополнительными узлами и модулями. Но в большинстве своем – состоят из примерно одинаковых деталей и узлов.

Рассмотрим на примере стандартного комплекта итальянской компании «STOUT», предназначенного для турбированного неконденсационного газового котла «Baxi».

Иллюстрация	Краткое описание
	Точное центрирование внутренней трубы во внешней обеспечивается вот такими вкладышами-скобами.
	На внешних трубах у демонстрируемой модели раструбного соединения не предусмотрено – они монтируются встык. Каждый соединительный узел будет герметизироваться вот такой широкой манжетой.
	Затем внутренняя металлическая труба вставляется в раструб внутреннего канала адаптера, в котором в пазу уложена уплотнительная манжета.
	Труба подается вперед на всю глубину раструба, до упора.
	Хомут оборачивается вокруг трубы точно по середине соединительного узла – он отлично уляжется между выступающими бортиками манжеты. А затем вставляются винты и затягиваются отвёрткой.
	А со стороны раструба во внутренней металлической трубе в пазу уложена точно такая же уплотнительная манжета, как и на адаптере.
	Сам отвод внешне очень напоминает уже рассмотренный выше адаптер…
	Существуют отводы с углом поворота на 45 градусов – их устройство и комплектация – аналогичны.
	Примеры собранных узлов (правда, окончательно не обтянутых хомутами) с поворотом под прямым углом…
	…и под углом в 45 градусов.
	Вот так примерно будет выглядеть наружный участок коаксиального дымохода после окончания сборки.

Показанный пример, безусловно, не является какой-то «догмой» — в иных моделях коаксиальных дымоходов могут иметься как отличия по материалам изготовления внешней и внутренней трубы (нержавеющая сталь, оцинковка), так и некоторые нюансы монтажных узлов. Но общий принцип сборки все равно останется тем же.

Еще один нюанс. Некоторые котлы имеют в верхней части два раздельных патрубка – один для подачи воздуха, второй – для отвода продуктов сгорания. Такие агрегаты можно оснащать, соответственно, и раздельными каналами, то есть прокладывать отдельно заборную трубу и отдельно дымоход. Удобно с тех позиций, что практически полностью снимается проблема конденсата. Но проще и компактней все же выглядит монтаж коаксиальной системы. В подобных случаях используют специальные модели дымоходов, у которых в области котла идет разделение на гофрированный стальной канал дымохода и гибкий полимерный – воздушный. Затем эти каналы конструктивно объединяются в одну коаксиальную трубу.

Коаксиальный дымоход с раздельным подключением воздушного и дымового каналов к котлу

Другой вариант – это объединение потоков в одной коаксиальной трубе с помощью специального адаптера, который устанавливается непосредственно на котел.

Адаптер для перехода от двух раздельных каналов к коаксиальной трубе.

При планировании монтажа системы коаксиального дымохода и при ее установке следует придерживаться целого ряда правил, о которых как раз речь пойдет ниже.

Основные требования к размещению коаксиального горизонтального дымохода.

Итак, если решено устанавливать коаксиальный дымоход самостоятельно, необходимо знать некоторые требования. Кстати, информация будет полезной и для тех, кто собирается вызывать мастеров – по крайней мере, можно будет проверить, соблюдают ли они установленные нормативы.

• Длина дымохода не может быть беспредельной. Производители устанавливают и указывают в паспортах максимальную протяженность коаксиальной системы. Как правило, она никогда не превышает четырёх (в некоторых случаях даже меньше – трех) метров. Значит, следует заранее просчитывать место установки котла. Минимальной длиной принято считать 1 метр.
• Нельзя планировать слишком много изменений направления прокладки коаксиальной трубы. Рекомендуется, чтобы число поворотов не превышало двух. Кроме того, принято считать, что установка одного отвода с поворотом на 90 градусов «съедает» один допустимый метр длины системы, отвод на 45 градусов – полметра.
• При монтаже должны использоваться исключительно детали, входящие в комплект. А сама система – подходить к конкретной модели газового котла. Категорически запрещено использования сторонних комплектующих, неважно, заводского или кустарного производства.
• Категорически запрещается использование любых клеевых или герметизирующих составов.
• Уклон горизонтального участка делают в сторону улицы на 2÷3 градуса, если дымоход устанавливается на обычный газовый котел, в сторону котла на тот же угол – если котел конденсационный или если на начальном участке установлен сборник конденсата, о котором говорилось выше.

Не допускается стыковка труб на участке прохода через стену. Расположение всех соединительных узлов должно позволять их визуальную ревизию.

Имеется ряд требований по размещению коаксиальной трубы и ее оголовка по отношению к другим элементам здания и окружающим объектам. Их можно рассмотреть на следующей схеме:

Обязательные и рекомендуемые параметры размещения оголовка коаксиального дымохода относительно элементов здания и окружающих объектов

а ≥ 400 мм. Обязательное условие. Минимальное расстояние от оси коаксиального дымохода до любого открывающегося объекта на фасаде здания (окно или дверь). Оно же касается расстояния от оголовка дымохода при его вертикальном расположении до кровельных окон.

b ≥ 600 мм. Обязательное условие. Минимальное расстояние от оси дымохода до любого воздухозаборного или вытяжного вентиляционного канала, до оси соседних коаксиальных или обычных дымоходов.

с ≥ 1800 мм. Обязательное условие. Минимальная высота оси дымохода над уровнем земли со стороны расположения тротуаров или пешеходных дорожек. Производители систем могут устанавливать свои требования к этому параметру. Например, для некоторых моделей котлов и коаксиальных дымоходов минимальная высота устанавливается в 2000 мм. Допускается приземная установка на высоте 150 мм от тротуара при обязательном наличии качественного дефлектора и защитной решетки.

d ≥ 300 мм. Рекомендуемое условие. Минимальная высота оси дымохода над уровнем земли на стенах, не граничащих с пешеходными зонами.

≥ 1000 мм. Рекомендуемое условие. Минимальное расстояние от оси дымохода до соседней стены внутреннего угла фасада, на которой имеются открывающиеся объекты (окна или двери). При наличии дефлектора расстояние может быть снижено до 150 мм.

f ≥ 150 мм. Рекомендуемое условие. Минимальное расстояние от оси дымохода до соседней стены внутреннего угла фасада, на которой отсутствуют открывающиеся объекты. В обоих случаях (е и f) если соседняя стена выложена из возгорающегося материала или облицована им, минимальное расстояние до нее возрастает до 300 мм.

g ≥ 2000 мм. Рекомендуемое условие. Минимальное расстояние от оголовка дымохода до ближайших зеленых насаждений.

h ≥ 100 мм. Рекомендуемое условие. Минимальное расстояние от оси дымохода до проходящих по фасаду вертикальных водостоков и любых коммуникационных труб.

Как бы ни привлекало такое расположение выхода коаксиального дымохода – ниже уровня земли, оно категорически запрещено.

Категорически запрещается располагать выход коаксиального дымохода ниже уровня земли. Например, в оборудованном технологическом приямке, забранном решеткой.

Несколько дополнений к условиям установки коаксиального дымохода.

Еще несколько требований:

• Внутри помещения труба не должна располагаться ближе 200 мм к потолку.
• Между котлом (навесным или напольным) и соседней стеной должно оставаться расстояние как минимум 150 мм.
• Если напротив стены, через готовую проходит коаксиальный дымоход, находится еще одно строение, то от оголовка до стены этого здания должно выдерживаться не менее 600 мм.

Про длину наружного участка коаксиального дымохода точно сказать нельзя – она может устанавливаться различной, в зависимости от модели. На схеме выше показано не менее 300 мм. Однако, бывают системы, как требующие полуметра длины, так и такие, у которых оголовок располагается практически вплотную к стене.

Пример проведения монтажа коаксиального дымохода

Для большей наглядности можно показать пошагово пример, как навешивается газовый котел «Нева Люкс 18 Турбо», с одновременным монтажом коаксиального дымохода с проходом через стенку.

Иллюстрация	Краткое описание выполняемых операций
	Вот так выглядит котел. Хорошо показано, что на верхней его стене размещён сдвоенный патрубок для подключения коаксиального дымохода.
	Производится первая «примерка», как будут стыковаться трубы с агрегатом.
	То есть достаточно совместить окно с уже установленным в стене каналом, а затем выровнять край чертежа котла по вертикали, контролируя с помощью лазерного уровня (нет лазерного – вполне можно обойтись обыкновенным или даже отвесом).
	В стене бурятся отверстия, готовятся входящие в комплект котла крючки для подвеса.
	В пробуренные отверстия сначала забиваются дюбель-пробки…
	…а затем в них ввинчиваются крючки.
	Затем котел поднимают (лучше это делать вдвоем) и аккуратно подвешивают на крючки.
	Котел подвешен, а его патрубки точно разместились под проделанным в стене каналом. То есть при монтаже дымохода проблем возникнуть не должно.
	Вкладыш устанавливается во внутренний патрубок коаксиального выхода котла, то есть в канал вывода продуктов сгорания.
	Вкладыш встал на свое место.
	На трубу можно сразу же надеть декоративный пластиковый фланец.
	Адаптер устанавливается на свое «гнездо» и подается вниз, чтобы центральный патрубок котла вошел в раструб центральной трубы до упора.
	А на улице остается заполнить оставшиеся полости между гильзой и стеной монтажной пеной (мастер почему-то этого еще не сделал), а затем надеть декоративный эластичный фланец.
	Этот фланец хорошо замаскирует место прохода трубы через стену, защитит его от осадков, ветра и ультрафиолетовых лучей.

*  *  *  *  *  *  *

Итак, в публикации были рассмотрены основные вопросы по устройству, принципу действия и монтажу горизонтальных коаксиальных дымоходов газовых котлов. Надеемся, информация была читателю полезной.

Напоследок – два видеосюжета, в которых домашние мастера делятся своими хитростями, как они борются с проблемой обледенения коаксиальных дымоходов. Если среди читателей найдется умелец, готовый предложить свое интересное решение – ждем его на страницах нашего портала.

Видео: Простой способ борьбы с обледенением оголовка коаксиального дымохода

Видео: Небольшая самостоятельная доработка коаксиального дымохода для устранения проблемы намерзания льда

Похожие записиОтзывы и комментарии

Тем, кому интересно, что это такое – коаксиальный дымоход для газового котла, пригодится материал этой статьи о самостоятельном монтаже и устройстве такой конструкции. Современный выбор на рынке отопительных приборов от различных производителей поражает своим разнообразием, все больше пользователей выбирают водогрейные устройства всевозможной конструкции для автономных систем теплоснабжения.

Отличие от обычных труб: что нового

Прежде всего, он выделяется большей эффективностью и безопасностью. Предназначен для отвода горячих дымовых газов, содержащих вредные вещества, образующиеся в процессе горения. Его усовершенствованная конструкция подходит для моделей с закрытой камерой сгорания.

Стоимость гораздо выше, чем простого стального изделия, но эксплуатационные качества полностью оправдывают такие вложения. Намного проще купить его, чем сделать самостоятельно, хотя возможен и этот способ. Принципиальное отличие такого газоотвода от обычного состоит в том, что чистый воздух заходит в него с улицы, а не забирается изнутри котельной.

Конструкция и принцип работы

Само название в переводе означает «двойной канал». Имеются в виду две трубы различных по диаметру, при этом одна вставляется во внутрь второй. По своей сути, устройство коаксиального дымохода для газового котла – комплект из пары труб, вложенных одна во вторую – узкая внутри широкой. Чтобы их центральные оси совпали между собой, их поверхности соединяются перемычками, удерживающими в нужном положении.

Внутренний контур диаметром от 60 мм предназначен для отвода продуктов сгорания. Через внешний, диаметром от 100 мм, осуществляется подвод воздуха, называемый «впуском». Поступление кислорода нужно для максимального сжигания топлива, что значительно увеличивает КПД котла и снижает вредность выбросов в атмосферу.

Как работает конструкция

Воздушные массы с улицы попадают внутрь по трубе большего диаметра. Проходя по внешнему каналу, они поглощают тепло от внутренней, служащей для отвода отработанных газов. Движение воздуха различного качества и температуры происходит в разные стороны. В топочную камеру он попадает уже горячим, не тратится дополнительная энергия на его нагревание, что существенно увеличивает КПД. Вместе с этим уменьшается расход газа в единицу времени, это делает отопительное оборудование гораздо более экономичным.

Нагреваясь от внутренней части, воздух наружного канала одновременно охлаждает ее, предотвращая перегревание. Такая особенность, во-первых, обеспечивает долгий срок службы, а во-вторых, делает возможным его установку даже в деревянном доме без какой-либо дополнительной защиты: в исправном состоянии он совершенно не пожароопасен. Но все же его часто дополнительно теплоизолируют базальтовым утеплителем, так как это значительно улучшает тягу и КПД.

Что входит в стандартную комплектацию

Основная составляющая, – это коаксиальная труба, которая проходит от теплогенератора и выходит на улицу. Она состоит из трех деталей:

• адаптер;
• отвод на 90°, 30° и 45°;
• сама труба.

Если житель многоквартирного дома хочет иметь газовый котел с закрытой камерой сгорания, реализация этой идеи будет возможна только в случае наличия поквартирного отопления, и тогда труба будет входить в шахту.

•
•

•
•

Ориентировочный комплект выглядит следующим образом:

• коаксиальная труба 1,0 м и компенсатор 0,5 м;
• «колено» – угловой переходник, 45° либо 90°, для соединения;
• тройник для подключения;
• переходная муфта;
• регулятор тяги;
• узел для профилактической очистки устройства;
• конденсатоотвод;
• защитный экран наружной части;
• закрепляющие хомуты;
• опорная площадка;
• конус;
• фланец для крепления к стене дома;
• кольцевые прокладки для придания герметичности и плотности в местах соединений.

Ассортимент и цены деталей магазина Феррум можно уточнить в прайслисте на сайте.

Коаксиальный дымоход для газового котла: материалы для изготовления

На рынке отопительных приборов представлены различные варианты.

Пластик

Трубы из полимерного материала с высокой термоустойчивостью выдерживают нагревание до 205°C, подходят для устройств конденсационного типа. К их плюсам относят легкость установки, небольшой вес, а также доступную цену. Однако стоимость себя оправдывает: подобные изделия недолговечны, их приходится часто менять, к тому же они не годятся для других видов газовых котлов, так как имеют ограничения на подключение к ним.

Срок их службы составляет не более 5 лет. Пластиковые детали возможно использовать только для отвода газов в низкотемпературном режиме: максимальную температуру превышать запрещается, так как это приведет к неисправности устройства.

Нержавеющая сталь

Стальные детали гораздо более востребованы в суровых российских климатических условиях, особенно в северных регионах, где отопление приходится использовать большую часть года. Например, дымоходы серии Craft LAS выполнены из аустенитной нержавеющей стали AISI 316. Это позволяет использовать их с конденсационными котлами, имеющими низкие температуры продуктов горения.

Топливо в таких теплогенераторах насыщенно водородом и, как следствие, характеризуется высокими значениями температуры точки росы. В данных условиях высока опасность образования конденсата и агрессивной кислотной среды. Такая сталь пригодна для эксплуатации в широком температурном диапазоне и стойкая к большому количеству концентрированных кислот, поэтому идеально подходит для обслуживания систем поквартирного отопления.

Нержавеющая сталь устойчива к воздействию агрессивных веществ, ее термостойкость гораздо выше, чем самого прочного пластика – до 550°C. Изделия из «нержавейки» подразделяются на 2 вида:

• Неутепленные (двухконтурные) – имеют более примитивную конструкцию, внутренняя часть обладает кислотоустойчивостью. Она долговечна и может быть использована для жилых и промышленных помещений. К ограничениям относится ее обязательная термоизоляция, для уменьшения выхода конденсата в холодный период.
• Утепленные (трехконтурные: сэндвич-двухконтурная труба) – подходят для размещения на улице или в не утепленной шахте. Наиболее часто применяются для вертикального отвода дыма в многоэтажных домах сразу от нескольких котлов. Имеет возможность подключения к устройству как с естественной, так и с принудительной системой отвода дымовых газов. Такая конструкция обладает лучшими аэродинамическими характеристиками и долгим сроком эксплуатации – до 30 лет. К минусам относят необходимость предварительного сложного расчета, который приходится заказывать в проектной организации. Это обязательное требование, так как дымоход с вертикальным отводом и наружным воздухозабором монтируют на этапе строительства здания, а значит, он должен быть заложен в проект.

Наша продукция Одностенные дымоходы Двустенные дымоходы Монтажные элементы

Достоинства и недостатки использования

Рассмотрим положительные и отрицательные характеристики.

Плюсы:

• Затягивание воздушных масс снаружи, что позволяет сохранить неизменным состав воздуха в котельной. Нет ни постороннего запаха в помещении, ни гари. Это значительно снижает требования к вентиляции и площади, а значит, уменьшает расходы. Котел с закрытой топкой разрешается устанавливать даже в непроветриваемых помещениях, ведь он потребляет кислорода немногим больше, чем обычная газовая горелка.
• Экономичность использования топлива и более высокий КПД оборудования.
• Экологичность: так как сырье полностью сгорает, в атмосферу выделяется с дымом меньше загрязняющих веществ.
• Быстрый монтаж и введение в эксплуатацию.
• Возможность совмещения с любым отопительным прибором, а также использования для многоквартирных жилых зданий с высотой в несколько этажей.
• Если монтаж произведен правильно, это позволяет значительно увеличить тягу.

Недостатки системы:

• Образование конденсата, содержащего токсичные вещества и требующего особых условий хранения и утилизации.
• Второй недостаток вытекает из первого: это необходимость согласования установки с Санэпиднадзором и получение разрешения, а также штраф в случае неправильной утилизации ядовитых отходов.
• Довольно высокая цена. Пластиковые детали более доступны, но и служить они будут недолго. В целях экономии некоторые пользователи пытаются изготавливать трубу из подручных средств. Однако это небезопасно, так как может привести к поломке и последующему тяжелому или даже смертельному отравлению ядовитыми газами. Так что в этом случае бережливость неуместна.
• Ограничен по конструкции отопительных приборов, так как подходит только для газовых с закрытой топкой.
• Без утепления при температуре ниже -10° наружный выход может покрываться наледью, а изоляция требует дополнительных расходов и работ.

Как и где правильно установить коаксиальный дымоход газового котла

Газоотвод такого типа устанавливают на конденсационных и турбированных отопительных приборах с закрытой топочной камерой или на конвекторе. Подача воздуха бывает естественной либо с механическим побуждением, для чего обычно используют приточный вентилятор. Такой способ газообмена подходит для любой автономной системы отопления с одним или двумя контурами.

Подобная система представляет собой две отдельно стоящие трубы, диаметром от 80 мм. Одна из них предназначена для подвода воздуха в камеру сгорания, вторая – для отвода дымовых газов. В конструктивном плане различий между деталями на «впуск» и «выпуск» не существует.

Монтаж

Процесс должен производиться профессионалами в соответствии с правилами пожарной безопасности в РФ и нормами проектирования, а по завершении необходима эксплуатационная проверка всей системы.

• Монтаж осуществляется от теплогенерирующего аппарата вверх к устью.
• Канал дымохода должен быть прикреплен к несущей конструкции здания при помощи кронштейнов или хомутов для избежания вибрации и шумов.
• Отдельные элементы должны соединяться друг с другом по раструбной системе.
• Герметичность канала по завершении монтажа необходимо проверить под рабочим давлением.
• В случае, если ось дымохода располагается в горизонтальной плоскости, канал прокладывается с уклоном 0,5 — 1,5% по направлению от котла.
• Перед началом эксплуатации необходимо проверить проходимость трубок для сбора конденсата и температуру на поверхности дымохода. При необходимости его теплоизолировать.
• Рекомендуется сборка элементов на силиконовый герметик стойкий к кислотам и температурам до 200°С.

Установочный набор снабжается руководством по сборке, так что с этим можно справиться самостоятельно. Наиболее важный момент – это подбор места выхода. В небольшом частном доме можно определить его самостоятельно, а в многоквартирном потребуется проектирование, причем еще на этапе строительства здания. В случае, если положение горизонтальное, он не может быть направлен на соседские окна, если расстояние между постройками составляет менее 50 м. Важна также высота от корпуса устройства до наружного выхода.

Напольный тип оборудования по нормативам требует метровой высоты, для настенного этот показатель вдвое меньше. Длина коаксиальной трубы для установки дымохода к двухконтурному газовому котлу по нормам может достигать 5 м в горизонтальном положении, со всеми поворотами и углами. Стыки уплотняют специальными муфтами: силиконовый уплотнитель или герметик не подходят для этой задачи. Рекомендуется сборка элементов дымохода на силиконовую смесь стойкую к кислотам и температурам до 200°С.

А также необходимо утепление для предотвращения образования наледи.

В пеноблочном здании газоотвод монтируется внутри стены. Кирпичные постройки позволяют установить его снаружи. При устройстве вывода учитываются как характеристики ограждающих конструкций здания, так и нормативы СНиП. Установка включает несколько последовательных этапов:

• Место выхода может быть загерметизировано монтажной пеной, а затем украшено специальными декоративными решетками для эстетичного внешнего вида. Их сажают на клей или крепят жидкими гвоздями, а внутри укрывают оборудование гипсокартонным коробом.

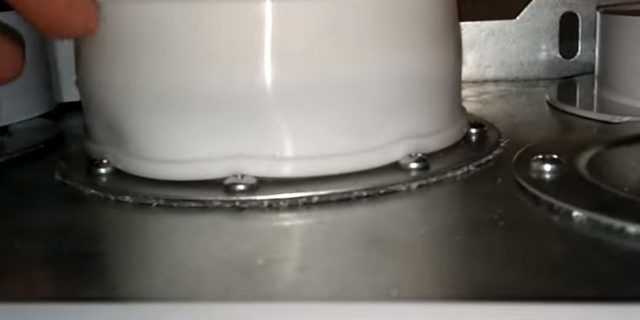

• Присоединение выполняется при помощи адаптера, и дальнейшего подключения к нему тройника с конденсатоприемником. Диаметр патрубка у котла и дымохода должны обязательно совпадать. Эта деталь размещается сверху или сбоку на корпусе, первый вариант значительно легче монтируется.
• Удлинение трубы. Один конец вставляется в другой, затем они закрепляются обжимными хомутами. Для углов применяют муфты на 45° и 90°, которые также входят в комплектацию поставляемого оборудования. Всего конструкция должна включать не более 3-х колен и иметь общую длину до 3-х метров. Жесткая фиксация хомутами очень важна, так как она обеспечивает хорошую тягу.

Установка коаксиального дымохода для газового котла: инструкция, требования и нормативы

Процесс производится по правилам и нормам СНиП, под номером 2.04.08-87 и 2.04.05-91. Все проектные расчеты и монтаж выполняются с соблюдением существующих норм, в ином случае не будет согласования проекта Газовой службой и в получении разрешения на использование устройства может быть отказано.

Требования к монтажу

• В многоэтажных домах обязательно соблюдается условие расположения в удалении от дверных проемов и окон, находящихся с ней на одной высоте: минимально 0,5 м, а для проема, располагающегося непосредственно сверху – 1 м и больше. Вопреки распространенному мнению, опасность отравления вредными продуктами сгорания совершенно отсутствует. Дым быстро рассеивается в атмосфере, при правильной установке не влияет на жителей квартир на верхних этажах здания. Однако, при нарушениях монтажа на стеклах окон, находящихся по соседству, может выпадать конденсат, насыщенный вредными веществами.
• Соблюдение правил противопожарной безопасности: в деревянном здании необходимо прокладывать негорючие материалы (в идеале – теплоизолирующе на основе базальтового волокна) в зазоре дымоходом и стенкой.
• Если труба прокладывается горизонтальным способом через смежное нежилое помещение, то ее длина не должна превышать 3-5 м.
• При установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта.
• Диаметр выходного отверстия в кирпичной стене стоит делать больше сечения патрубка дымохода на 1 см, а в сооружении из дерева – на 5 см.
• Зазор между трубой и деревянной стеной должен быть от 5 см.
• Запрещается вывод отработанных дымовых газов от конденсационного котла в обыкновенную трубу.
• Минимальное расстояние до окон и дверей соседнего жилья по нормам допускается 1,5 м (если выход дыма не направлен на них).
• В многоквартирных жилых домах запрещено выводить в одну систему газоотвода дымовые газы от оборудования с естественной вытяжкой и с механическим побуждением.
• Должен соблюдаться отступ от стены, минимум 30 см.

Проблема неправильного уклона

Рекомендуется угол наклона дымохода не более 2-3° в сторону отопительного прибора. При другом варианте создаются условия для возможного стекания конденсата на землю придомового участка, что делать категорически запрещено, так как он насыщен отравляющими веществами.

Также при неправильном расчете зимой на оголовке образуется иней, а то и сосульки, которые приводят к повреждению детали, если льда накопилось слишком много и отключению газового котла. Причина этого явления в том, что внешняя часть устройства слабо нагревается и не может быстро растопить наледь. Поэтому на трубе, имеющей уклон к земле, в зимнее время могут образовываться большие сосульки.

Долго шли споры о том, действительно ли количество образования конденсата обратно пропорционально диаметру выходного отверстия. Но проблема была решена созданием специальной детали устройства – конденсатоприемника. Вместе с трехпроцентным уклоном он полностью устраняет проблему вытекания капель образующейся жидкости.

Выбор типа установки

У коаксиального дымохода может быть горизонтально либо вертикально расположенный отвод. У обоих вариантов есть свои существенные преимущества и недостатки.

Горизонтальный легче устанавливать, он требует меньшего количества деталей, зато вертикальный позволяет вывести наружную часть привычным образом – на крышу, и не проделывать отверстие в стене. Вертикальный чаще устанавливают в многоквартирных зданиях высотой более одного этажа, когда требуется выведение продуктов сгорания сразу от нескольких отопительных приборов.

В частных домах чаще используют горизонтальные, отводя отработанные газы на придомовую территорию с задней части здания, где они рассеиваются в воздухе. У этого способа есть ограничение: по санитарным нормам, в радиусе 50 м не должно находиться жилье.

Вентиляция

По правилам, такие системы можно устанавливать даже в полностью закрытых помещениях. Но возникает необходимость поддерживать циркуляцию воздуха в комнате, для регуляции влажности, при повышении которой увеличивается риск коррозионных процессов.

Коррозия со временем приводит к деструктивным изменениям корпуса оборудования, и в итоге, к выходу его из строя и остановке. В этом случае в помещение все же может попадать некоторое количество ядовитых газов. Во избежание отравления ими рекомендуется регулярное проветривание и хорошая вытяжная система вентиляции с механическим побуждением. Отлично подойдут для этих целей, например, канальные центробежные вентиляторы, бытовые и промышленные.

Кондиционирование воздуха в помещениях с котельной не требуется. В маленькой комнате достаточно будет простого, но регулярного проветривания через окно или дверь.

Дымоход для бани: как правильно выбрать, какую трубу лучше установить для банной печи

Популярные статьи Утепление потолка в бане изнутри: как и чем правильно утеплить своими руками Как устранить обратную тягу в дымоходе: причины возникновения в печи и что делать, чтобы избежать Нет тяги в печке дымохода: что делать, возможные причины и устранение Как правильно установить дымоход своими руками: все нюансы при монтаже дымовой трубы Монтаж потолочно-проходного узла (ППУ) дымохода: разделка печной трубы на потолке Монтаж дымохода в бане своими руками: пошаговое руководство как правильно установить трубу Что делать, если дымит печь в доме: возможные причины и руководство к действию Как правильно сделать вентиляцию в бане: схема и устройство для парной Дымоход для бани: как правильно выбрать, какую трубу лучше установить для банной печи Почему тухнет газовый котел: какие могут быть причины и что делать если отключается Устройство коаксиального дымохода для газового котла: что это такое и как правильно установить Как избавиться от конденсата в дымоходе: почему образуется и что делать, чтобы устранить</ul>Используемые источники:

• https://infotruby.ru/primenenie/koaksialnyj-dymohod
• https://otoplenie-expert.com/dymohody/koaksialnyj-dymohod-dlya-gazovogo-kotla.html
• https://feflues.ru/blog/kak-vybrat-dymokhod/ustroystvo-koaksialnogo-dymokhoda-dlya-gazovogo-kotla-chto-eto-takoe-i-kak-pravilno-ustanovit/

</ul>
