Тройниковая или коллекторная разводка труб водоснабжения в квартире будет лучше? Для того, чтобы ответить на этот вопрос, следует не только тщательно изучить принцип монтажа в обоих случаях, но и оценить плюсы и минусы каждого варианта. Сравнение особенностей монтажа и эксплуатации с условиями конкретного объекта (дома или квартиры) позволит сделать оптимальный выбор. Важность выбора нельзя недооценивать – от него зависит удобство использования систем водоснабжения (горячего и холодного), долговечность и ремонтопригодность коммуникаций.

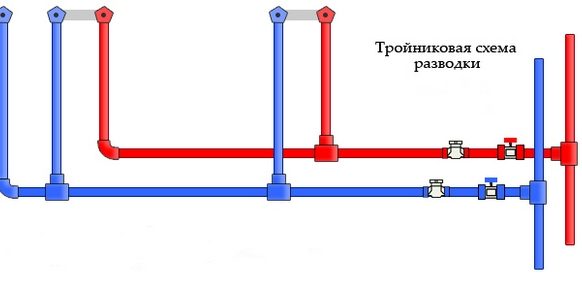

Тройниковая схема и ее особенности
Технически тройниковая схема разводки водоснабжения в квартире является последовательным соединением – от стояка отходит одна труба, к которой при помощи тройников подключается сантехническое и другое водопотребляющее оборудование.
Плюсами такой системы являются:
- экономичность (при последовательном подключении требуется минимальное количество труб),
- простота монтажа.
Тройниковая схема разводки водопровода в квартире имеет и свои недостатки:
- большое количество соединений и последовательное подключение затрудняют поиск протечек,
- всегда существует риск появления перепадов давления в системе и снижения напора в наиболее удаленных от стояка точках при одновременном включении нескольких кранов,
- при необходимости выполнения ремонтных работ потребуется полное отключение водоснабжения, что представляет собой определенное неудобство,
- установка тройников не всегда удобна в условиях небольшого пространства.
Тройниковые схемы водоснабжения рекомендуют выбирать для небольших квартир. При небольшом количестве точек потребления и их нахождении близко друг к другу многие недостатки становятся менее актуальными – согласовать водопотребление в этом случае значительно проще, а значит, риск снижения давления минимизируется.
При монтаже тройниковой схемы тройники часто скрываются в стенах или под полом, что усложняет осмотр коммуникаций, а при ремонте неизбежно приводит к повреждению отделки.
Коллекторная схема
Коллекторная разводка труб водоснабжения в доме дает возможность подключения большого количества точек потребления, в том числе, и на удалении от стояка. Коллекторная схема представляет собой параллельное подсоединение – к коллектору каждый элемент (кран, душ, унитаз, биде и пр.) подсоединяется при помощи индивидуального отвода, снабженного вентилем.
Достоинствами коллекторной схемы являются:
- постоянство давления вне зависимости от количества включенных сантехнических приборов,
- легкое обнаружение неисправностей на каждой отдельной линии,
- высокая надежность коммуникаций, обусловленная небольшим количеством соединений в системе,
- возможность перекрыть воду на требующей ремонта линии и сохранить возможность в это же время использовать другие линии (например, во время ремонта душа можно мыть посуду, умываться и т.п.),
- линии подключения коллекторной разводки легко маскируются в коробах, нишах и т.п., обеспечивая привлекательность внешнего вида помещений.
Коллекторная разводка труб водоснабжения в квартире имеет и свои недостатки:
- для ее реализации требуется большее количество труб,
- монтаж параллельных подключений более сложный (в том случае, если вы планируете выполнять его не самостоятельно, а с привлечением специалистов, сложность напрямую влияет на стоимость услуг).
Коллекторная разводка труб водоснабжения в квартире позволяет оптимизировать работу каждого прибора, входящего в ее состав. На индивидуальные отводы легко можно поставить фильтры или регуляторы давления в соответствие с характеристиками водопотребляющего оборудования и его требованиям к условиям эксплуатации.
Монтаж по коллекторной схеме
Принцип организации коллекторных систем
Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).
Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.
Монтаж коллекторного водоснабжения
Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.
Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.
Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.
На заметку: Нужно отметить, что установка вышеуказанного оборудования в начале трубопровода также необходима и при последовательной схеме разводки труб водопровода в квартире.
Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.
При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.
Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.
Читайте также:Проточные фильтры для воды и их виды.
Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.
Совет: Разводка водопровода в квартире полипропиленом многими специалистами называется оптимальным вариантом – материал долговечен, устойчив к внешним воздействиям и удобен в монтаже.
О том, как провести монтаж водопровода из полипропиленовых труб своими руками, читайте в отдельной статье сайта.
Описание видов фильтров предварительной очистки находится здесь.
Если вам предстоит выбрать водонагреватель, то рекомендуем прочитать этот материал. В нем вы найдете сравнительный анализ накопительных и проточных нагревателей воды.
Коллекторное отопление
Коллекторная схема отопления реализуется следующим образом:
- Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
- Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
- Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
- Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
- В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).
При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.
Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми.
Добавьте страницу в закладки!
В данной статье я расскажу вам о том, как правильно сделать коллекторную разводку труб водоснабжения в в квартире. Из-за чего происходят гидроудары, почему идет перепад температуры в душе и как сделать все грамотно, чтобы ничего такого у вас не было.
Эта статья будет полезна тем, кто собирается развести трубы водоснабжения в квартире своими руками и пока не знает с чего начать, а также тем, кто приобрел себе квартиру в новостройке и планирует сделать там качественный ремонт и надежную систему водоснабжения.
Далеко не все мастера, которые берутся делать ремонт в квартире «под ключ» будут хоть как-то заморачиваться по поводу правильности монтажа водоснабжения. Для многих главное сделать ценник дешевле чем у остальных и как там все будет сделано отходит на второй план.
Содержание:
Коллекторная система водоснабжения в квартире
Коллекторная разводка труб водоснабжения в квартире наиболее выгодна с точки зрения гидравлики в отличии от тройниковой (где все сложнее с этим). Качество, надежность и отсутствии всяких неприятных сюрпризов в виде перепада температуры и т.п., поэтому здесь рассмотрим применение именно коллекторной разводки системы водоснабжения.
Если вы зашли на эту страницу и хотите увидеть дешевый и «хороший» вариант исполнения водоснабжения на тройниках из полипропиленовых труб, пущенных поверх плитки в санузле, то можете не читать дальше. Вы сильно разочаруетесь в том какая должна быть качественная система водоснабжения в квартире.
Коллекторная система предполагает под собой применение непосредственно самого коллектора.
От него происходит разводка всех точек водоразбора напрямую т.е. без каких-либо промежуточных соединений. Этим обоснованно одно из преимуществ – отсутствие скрытых соединений.
Какой коллектор выбрать для системы водоснабжения квартиры?
Наибольшую популярность завоевали в этом направлении коллекторы производителя FAR. Качественные коллектора по вполне приемлемым ценам. Отнесем их к среднему классу. В линейке есть коллектора под стандартное соединение через накидную гайку так и евроконус. Также на барашках есть русскоязычные надписи, что удобно.
Если рассматривать все самое лучшее, самое дорогое тогда Oventrop.
Количество выходов на коллекторе должно быть равно количеству точек водоразбора.
Например, стандартная однокомнатная квартира в новостройке, потребители:
- Кухня (мойка) ГВС+ХВС (горячее+холодное);
- Посудомоечная машина ХВС;
- Унитаз ХВС;
- Ванна ГВС+ХВС;
- Раковина ГВС+ХВС;
- Стиральная машина ХВС.
Лучшие трубы для водоснабжения в квартире
Давайте теперь рассмотрим какие трубы для водоснабжение лучше использовать?
Раз уж мы говорим о качественной системе водоснабжения в квартире то мы подразумеваем, что вся разводка у нас выполняется скрыто. И в этом случае нас интересуют трубы, которые можно спрятать в стяжку и не боятся, что со временем они в этой стяжке придут в негодность и мы затопим соседей.
На сегодняшний момент такими являются трубы из сшитого полиэтилена и никак не из полипропилена. В чем различие у труб и какие способы их соединения существуют вы можете почитать в этой статье.
Система монтажа труб рехау является на сегодня одной из самых надежных, и производитель дает на нее гарантию 50 лет. И дальше в статье я рассматриваю только эти трубы.
В рехау есть несколько видов труб и подразделяются они по сфере их применения.
Отопление – (PINK, FLEX, STABIL, RAUTHERM S).
Водоснабжение – (HIS – для воды, FLEX – универсальная труба, STABIL – универсальная труба с армированием из алюминия её плюс это меньшее линейное расширение, и она держит форму).
Итак, для воды нам подойдет труба HIS, FLEX и STABIL. В чем различие и какую из них выбрать.
Как правило, когда делают и водоснабжение, и отопление совместно берут универсальную трубу FLEX т.к. она гораздо дешевле чем STABIL и имеет кислородный барьер (важно для отопления). Если необходимо сделать только воду можно взять HIS она будет еще дешевле.
Какой диаметр труб для водоснабжения в квартире выбрать?
Какое давление в трубах водоснабжения в квартире должно быть?
Для того, чтобы в системе водоснабжения квартиры было постоянное давление, и не превышало максимально допустимое, необходимо в систему перед коллекторами поставить понижающие редукторы давления.
В многоэтажных домах давление может быть и 6, и 7 атм. а в момент гидроудара может подняться в несколько раз.
Самым слабым звеном в городской квартире оказываются гибкие подводки. Хотя они и выдерживают давление в 10 атм. со временем их резина внутри грубеет. Если при монтаже были сделаны слишком малые радиусы изгиба они и станут теми, кто будет принимать гидроудар. Соответственно загрубевшая резина под воздействием таково гидроудара порвется быстрее.
Понижающие редукторы давления воды как раз снизят давление после входного крана в системе до необходимых 3 атм.
3 атмосферы эта та золотая середина, которая обеспечивает безопасность и хороший напор в кране. Они также способствуют экономии на воде т.к. при давлении в 7 атмосфер при открытом кране будет выходить гораздо больше воды чем при трех, а мы зачастую не сильно стараемся регулировать открытие крана и поворачиваем его на всю.
Можно устанавливать как отдельные редукторы давления, так и комбинированные с промывным фильтром. Конечно, система из комбинированного промывного фильтра с редуктором дешевле чем по отдельности, но и в случае выхода из строя редуктора придется менять все целиком.
Защита от гидроудара в системе водоснабжения квартиры.
Для защиты системы водоснабжения квартиры от гидроударов в коллекторной системе, необходимо будет поставить компенсатор гидроударов. Такой компенсатор является неким демпфером и скачок давления гасится в нем. Компенсатор состоит из поршня и пружины, когда происходит резкое закрытие крана избыточное давление компенсируется подпружиненным поршнем.
Стоит, однако, помнить. Располагать такой компенсатор стоит там, где вода будет постоянно циркулировать мимо него иначе в этой области произойдет застой воды и начнут развиваться болезнетворные организмы. Т.е. выносить компенсатор на глухой трубе от коллектора нельзя.
Заключение
В заключении можно сказать из чего должна состоять качественная система водоснабжения квартиры.
- Конечно же качественные материалы и фитинги. Именно из бронзы и латуни, а не силумин.
- Коллекторная разводка труб водоснабжения в квартире.
- Правильно собранный коллектор, с хорошо упакованной резьбой.
- Применение в системе редукторов, понижающих давление, и регулировка их на 3 атм. (как правило — это давление уже предустановлено на заводе-изготовителе).
- Использование промывных фильтров, для защиты запорных кранов от мелких частиц, которые содержаться в водопроводе и изнашивают их.
- Применение в системе компенсаторов гидроудара и правильная их установка.
- Качественные трубы из сшитого полиэтилена и никакого полипропилена при скрытом монтаже.

Мероприятия квартирного капитального ремонта сложно представить без замены систем инженерных сетей как подводящих, так и внутренних. В полной мере это относится и к водоподводящим коммуникациям – меняются, как минимум, межэтажные участки стояков, а также разводка водопровода в квартире. При этом еще до начала монтажа трубопроводов важно не только определиться с типом выбираемого для них материала, требуемыми диаметрами, но и знать правила их прокладки, тонкости сборочных моментов. Монтаж труб должен осуществляться с учетом технических и габаритных характеристик устанавливаемой сантехники, рекомендаций по обустройству мест её размещения (санузлов, кухонь) и использованию вспомогательного оборудования, принадлежностей, аксессуаров.
Преимущества и недостатки совмещенного и раздельного санузла
Санузел – территория сантехники. Конечно, ведь именно здесь сосредоточено преобладающее её количество, помогающее нам справлять естественные физиологические потребности организма, проводить гигиенические или хозяйственные процедуры. Все эти процессы протекают при непосредственном использовании воды, с последующим её отведением. Поэтому понимание принципов построения конфигураций санузлов будет неотъемлемой частью успешного воплощения в жизнь разводки квартирного водопровода.
Структура среднестатистического жилья включает санузлы двух типов – совмещенные или раздельные. Отдавая предпочтение совмещенному типу, вы получаете одно целевое помещение оборудованное, как минимум, унитазом, рукомойником, ванной или душевой кабиной. Если же санузел раздельный, то туалет и ванная комната обособляются, имея свои раздельные входы.
На выбор конфигурации помещения (помещений) оказывает влияние ряд факторов, и в первую очередь – субъективный. Однако следует знать, что с точки зрения элементарной санитарии, близость отхожего места к зоне осуществления гигиенических процедур в совмещенных санузлах не относится к правильному планировочному решению. Представьте, что микроскопическая пыль в процессе спуска нечистот, разлетаясь на многие метры вокруг, оседает на ваших мочалках, зубных щетках, полотенцах. Получается не очень оптимистичная картина.
«Совмещенка» логически оправдана в нескольких случаях:
- при объединении слишком тесных ванной комнаты и туалета, чтобы добиться создания хоть какого-то свободного пространства. При таком решении иногда удается даже поставить дополнительное оборудование, например биде или стиральную машину;
- если площадь общего помещения изначально немаленькая (около 10 м2 и больше);
- когда санузлом пользуется ограниченный круг лиц. Например, в квартире проживает 1-2 человека или имеется второй гостевой СУ, а первый обслуживает только спальню хозяев.
Составление схемы разводки водопровода, что учитывать?
Проект санузла квартиры, нарисованный на листке бумаги от руки либо составленный профессионалом, всегда учитывает не только размещение сантехнических приборов, но и способы их подключений, схемы, методы прокладки подводящих и отводящих веток. В связи с этим, не зависимо от того – своими силами монтируете коммуникации или нанимаете сторонних сантехников, необходимо понимать основополагающие моменты, сборки трубной разводки.
Что сантехники называют точкой?
При расчете стоимости работы вокруг этого определения часто возникает недопонимание между подрядчиком и заказчиком. Поэтому оперируя формулировкой «цена за точку» выясните, что в неё входит, а также оцените общую сметную стоимость всей работы по реконструкции коммуникаций.
Загрузка …
Логичным является то, что фиксированная цена может быть для некоторых стандартных условий разводки водопровода в среднестатистической квартире. В неё будет входить подвод или отвод воды от места подключения сантехнического прибора – установленный кран локального использования или приемный патрубок канализационного слива в ванной либо ином помещении.
Обратите внимание! Установка самой сантехники не может входить в стоимость обустройства точки. Есть большая разница между трудоемкостью подключения, например, стиральной машины и гидромассажной ванны. Поэтому оплата таких операций рассчитывается отдельно, обычно как процент от ценника изделия.
Некоторое оборудование (стиральная или посудомоечная машина) имеет только одну подпитку, являясь одинарной точкой по воде. Если подвода два от холодной (ХВ) и горячей (ГВ) воды (бойлер, смеситель), то это двойная точка. Большие протяженности прокладки труб, сложные или скрытые разводки, прочие особые условия дополнительно увеличивают себестоимость работ, которая прибавляется к цене за точку.
Типы трубных разводок
Доставка воды к конечному потребителю от стояка либо иного магистрального трубопровода осуществляется посредством одного из трех типов водопроводной разводки: коллекторной, тройниковой (последовательной) или с проходными розетками.
Розеточный способ больше годится для уличных быстроразъемных подключений, например для полива, поэтому применяется для прокладки локальных коммуникаций в отдельных частных домах либо «клубниках» на несколько квартир.
Проходная разводка водопровода.
Коллекторная разводка
Идеальное решение для крупногабаритных квартир, особенно при наличии одного стояка с удаленными друг от друга местами водоразбора. Обеспечивает наилучшие напорно-расходные показатели для каждого санитарно-технического прибора. Они все подключаются на свои обособленные ветки, берущие начало в коллекторном сантехническом узле.
Коллекторная разводка водопровода.
За счет того, что по пути движения жидкости к точкам конечных потребителей не осуществляется её отбор, напор у всех потребителей будет практически одинаковым. К плюсам такой схемы разводки водопровода в квартире еще можно отнести сосредоточение управляющих кранов, прочей автоматики в одном ревизионном блоке, а также отсутствие лишних соединение на ветках в виде тройниковых отводов.
Существенным недостатком коллекторного способа является его высокая материалоемкость. К тому же, все эти пучки труб уже вряд ли получится красиво уложить открыто. Поэтому подобной независимой прокладке чаще отдают предпочтение, если планируется глубокий капитальный ремонт, чтобы спрятать коммуникации в пол, замонолитив их стяжкой, закрыв коробами или фальшстенами.
Тройниковая разводка
Ранее была практически единственной, но и сейчас не особо сдает своих позиций. Состоит всего из двух веток – холодной и горячей воды, в которые, по пути их прокладки, врезаются отводящие тройники. То есть санитарно-техническое оборудование подключается одно за другим, последовательно.
Тройниковая разводка трубопровода.
Свою популярность способ заслужил благодаря простоте и быстроте монтажа квартирной разводки, а также минимально возможному использованию материала. Тройниковый монтаж годится не только для замены труб на этапе капитального ремонта всего санузла, он также подойдет, если замена вызвана необходимостью срочного обновления аварийных коммуникаций. Ведь аккуратно проложить пару веток, можно и открыто, не нарушая отделки помещения.
Основной недостаток последовательной схемы разводки квартирного водопровода в том, что потребители, подключенные ближе к вводу, всегда находятся в приоритете по отбору воды. При одновременной активации запорной арматуры на различных участках водопитающей ветки, напоры на удаленных точках всегда будут меньше, чем на таких же ближних. Отчасти эта проблема решается посредством монтажа труб с уменьшением их диаметра по мере удаления от стояка, а также закольцовыванием линии саму на себя.
Важно! Подбор диаметров трубопроводов (об этом ниже) должен осуществляться с учетом протяженности ветки, пиковых расходов по точкам, а также ряда других факторов. Подобную задачу по силам решить только расчетными методами либо руководствуясь богатым практическим опытом. Выбирая трубный материал на глазок, можно вместо сглаживания перепадов давления получить обратный эффект.
Что ещё нужно учесть
Задумывая перепланировку квартиры, подразумевающую объединение туалета и ванной комнаты, следует тщательно продумать размещение сантехники. Например, вариативность позиционирования унитаза, зачастую, ограничивается некоторой небольшой областью около фановой трубы. Ведь если его вынести в дальний угол помещения, то он может не вписаться по уклону канализационного отвода. Хотя иногда эту проблему решают, водружая унитаз на пьедестал. Точка подключения потребителя горячего водоснабжения, удаленная от водонагревателя, также не лучшее решение – десятки литров остывшей воды из длинной подводки будут регулярно без толку сбрасываться в канализацию.
Что понадобится кроме труб и фитингов?
Грамотно собранная схема водопроводной разводки должна учитывать не только расположение труб и сантехники в санузле, но включать ряд устройств необходимых для нормального функционирования коммуникаций и оборудования. Обычно их сосредотачивают на участке близком к вводу в квартиру в специальном сантехническом шкафу. К подобным устройствам относят:
- коренную запорную арматуру;
- блоки фильтрации (грубой и тонкой очистки);
- редуцирующие и обратные клапаны;
- приборы учета;
- сторожа-аквастопы.
- коллекторы-распределители, краны, манометры;
Коренной кран (вводная запорная арматура)
Запорная арматура на вводе в квартиру.
Отделяет квартирные сети от домовых – с него начинается прокладка разводящих коммуникаций. У него всего две функции – открыть или перекрыть поток воды. Следовательно, не обязательно переплачивать, покупая боле дорогой вентиль с плавной регулировкой – простого шарового крана вполне достаточно.
Тем не менее, к выбору главного запирающего устройства следует подойти особо ответственно, так как его задача не только обеспечить возможность проведения профилактик или ремонтов на локальной сети, но и оперативно отсекать воду при возникновении аварийных ситуаций. Надежность коренного крана не должна вызывать никаких сомнений. Поэтому не экономьте не его покупке, приобретайте продукцию известных брендов (BUGATTI, FIV, GACOMINI, VALTEC) у надежных продавцов.
Фильтрующие устройства
При сегодняшнем изобилии дорогостоящей сантехнической арматуры и приборов, вопрос о необходимости установки хотя бы минимального комплекта фильтрующих блоков уже не поднимается. Экономия на относительно дешевых системах предварительной водоподготовки, чревата быстрыми износами и поломками более ценных вещей.
К минимальному комплекту можно отнести фильтры грубой (грязевик) и тонкой очистки. Их назначение извлекать из протекающей жидкости взвешенные примеси. Рабочим элементом грязевика служит мелкоячеистая сетка с пропускной способностью, чаще всего, в диапазоне 100-300 мкм. Скапливающиеся загрязнения удаляют, очищая сетчатую вставку. Для этого её извлекают из корпуса устройства либо промывают через соответствующий дренажный штуцер (промывные модели).
Функционирование фильтров тонкой очистки происходит аналогично, только рабочим элементом выступает картридж из полипропиленового волокна или нити. Картриджи позволяют задерживать примеси от 5 мкм до 20 мкм, являясь расходными материалами, которые обновляются после потери пропускной способности.
Кроме обязательных механических фильтров, также рекомендуется комплектация схемы квартирной разводки блоком ГМС. Что это такое? Расшифровывается, как гидромагнитная система, созданная переводить часть примесей в коллоидные взвеси, чтобы затем их можно было осаждать на картридже тонкой очистки. Устройство содержит постоянный магнит, энергонезависимо и не требует обслуживания.
Регулирующие устройства
Первым из них по важности является редуктор давления. Его задача ограничивать давление внутри локальной водопроводной сети до заданной комфортной величины 3-4 бар. Он также помогает защитить санитарно-технические приборы от гидравлических ударов, давление при которых может лавинообразно нарастать до 10-12 бар. Для подстраховки от критических нагрузок, можно дополнительно установить гаситель гидроударов поршневого либо мембранного типа.
Направление потоков жидкости помогают задавать обратные клапаны. Их монтирую не только в сантехническом шкафу, для корректной работы счетчиков, но на входе ХВ в бойлеры. Они препятствуют сливу воды в магистральные трубопроводы при прекращении её подачи. В противном случае, вода вытечет из бойлера, а его ТЭН, включившись «на сухую», быстро сгорит.
Приборы учета
Их тип и способ инсталляции обязательно согласовываются в управляющей компании. Актуализированная редакция СП 30.13330.2012 «Внутренний водопровод и канализация зданий» обязывает размещать приборы учета водопотребления в удобных для обслуживания и контроля местах. При этом необходимо выбирать изделия, допускающие планируемые для них позиционирования в сантехнических узлах или шкафах. Счетчики могут быть рассчитаны на универсальный или только на горизонтальный монтаж. Если же приборы второго типа ставить вертикально, то точность их показаний нарушается.
Окружение устройства также влияет на погрешность его измерений. Так, производители предписывают необходимость наличия прямых патрубков до и после счетчиков для предотвращения образования вихревых потоков, искажающих показания. Рекомендуемые размеры подобных вставок указываются в паспорте конкретной модели прибора. Обычно перед водомером они должны быть длиной не менее 5-ти, а после не менее 3-х диаметров его нормативного проходного сечения.
Комплект для установки счетчиков воды
Рабочая комплектация прибора учета потребляемой воды обязательно включает сетчатый фильтр-грязевик и обратный клапан. Грязевик монтируется после коренного крана, но до счетчика. Его задача обезопасить прибор от механических взвесей. Обратный клапан завершает сборку. Он предотвращает отток воды в стояк, при его опорожнении, тем самым исключается сброс учетных показаний.
Важно! Установка до водомеров кранов или фильтров с промывными штуцерами может вызвать проблемы при постановке их на учет. В крайнем случае, для всех сбросных отверстий должна быть предусмотрена возможность опломбировки.
Аварийные устройства
От аварий на водоподающих коммуникациях не застрахована даже разводка, выполненная по всем правилам из первоклассного материала. Поэтому, чтобы обезопасить имущество своей квартиры от потопов, а также квартир расположенных ниже, в схему включают специальные автоматические устройства для защиты от протечек. Они встречаются двух основных типов – с простым механическим и с электромеханическим приводом.
Прочие вспомогательные устройства сантехнического шкафа
Манометры. Желательно установить минимум пару штук на каждой из веток ХВ и ГВ. Один на вводе в квартиру или после редуктора давления (если есть), второй после фильтра (фильтров).
Манометры в водопроводной разводке в квартире.
По перепаду давлений манометров можно отслеживать степень загрязнений сеток или сменных картриджей. Для инсталляции приборов можно применять специальные тройники, но, зачастую, проще использовать некоторые устройства уже укомплектованные манометрами или имеющие посадочные отверстия под них. Такими устройствами могут быть краны, фильтры, коллекторы, редукторы давления.
Коллекторы-распределители. Их еще называют гребенками. Они являются неотъемлемой частью водопровода, собираемого по коллекторной схеме разводки. Конструктивно гребенки различаются по диаметру присоединения к питающей линии (½», ¾», 1″) и количеству отводов, начиная с двух.
Распределительный коллектор.
Коллекторы могут комплектоваться отсечными шар-кранами или регулирующими вентилями на каждую ветку (в случае с тройниковой системой, краны ставятся непосредственно перед конечными санитарно-техническими приборами). Кроме того на гребенках при желании устанавливаются манометры, редуктора, аварийная автоматика.
Составляем схему
Определившись с типом коммуникационных подключений (коллекторно или последовательно) с теми приборами и устройствами, которые будут в неё включены, приступаем к непосредственной разработке схемы разводки водопровода в квартире. Она поможет правильно рассчитать метраж труб, количество и виды фитингов, вспомогательных деталей на этапе закупок, упростит и сократит время монтажных операций. Напротив, приступая к сборке коммуникаций без их подробного описания, значительно увеличиваются шансы совершать ошибки, которые приводят к переделкам, а также к перерасходу недешевых материалов.
Рисунок 1. Схема водопровода (кликните для увеличения).
Профессионалы, разрабатывая монтажные схемы (рисунок 1), используют определенный нормативный порядок, специальные расчеты. Если у вас есть возможность заказать и оплатить такую работу, то это будет только вам в плюс. На схеме, а она является частью проектной документации на проведение капитального ремонта или реконструкции санузла, будет указана важная для вас информация:
- точки водоразбора с наименованиями приборов подключения;
- трубопроводы (ХВ, ГВ) с указанием их диаметров, типом материала, направлением тока воды;
- распределительные и запорно-регулирующие устройства;
- аварийная автоматика;
- водомерные приборы.
Тем не менее, вполне работоспособную схему можно составить и своими усилиями. При этом все равно следует ориентироваться на основные правила построения квартирной разводки, описываемые в этой статье, хорошо продумать не только расположение сантехники, но и установку важных вспомогательных устройств.
Прятать трубы или нет?
Вопрос, который часто возникает при полной реконструкции санузла. Ведь положив модный кафель и установив дорогую сантехнику, не очень хочется, чтобы эту красоту разбавляла наружная трубная разводка. Обращаясь к СНиП 2.04.-85 «Внутренний водопровод и канализация зданий», а также его актуализированной редакции СП 30.13330.2012, находим, что:
«Прокладка пластмассовых труб должна предусматриваться преимущественно скрытой: в плинтусах, штробах, шахтах и каналах. Допускается открытая прокладка подводок к санитарно-техническим приборам, а также в местах, где исключается механическое повреждение пластмассовых трубопроводов».
Чтобы правильно выполнить скрытую прокладку коммуникаций следует учитывать ряд моментов:
- Прежде всего, необходимо выбирать материал, изготовленный известными производителями и приобретать его в официальных точках продаж. Потребуйте у продавца сертификаты соответствия, описание области применения и подтверждение гарантий на сантехнические изделия.
- Предпочтение следует отдавать коробам, фальшпанелям с ревизионным лючками либо съемным декоративно-защитным экранам.
- О том, какие модели труб можно полностью замуровать в бетонные конструкции, следует поинтересоваться еще на стадии их закупки. Однако, общие правила не допускают замоноличивание разборных узлов, в том числе фитингов. К ним должен быть обеспечен свободный доступ для контроля и профилактики. Разрешается заделка гомогенных соединений, выполненных методом диффузионной сварки, при этом число стыков желательно предусматривать минимальным.
Кроме того, при замуровывании в конструкции следует учитывать температурно-механические свойства трубопроводов. У них должен быть либо невысокий коэффициент термического расширения, либо обеспечиваться условия для их свободной деформации. Поэтому, учитывая вышесказанное, для замоноличивания в конструкции лучшим решением будет использование цельных участков из металлопластика, полибутена либо из цельносшитого полиэтилена.
Допускается также замуровывание труб в полы или стены спаянных полипропиленовых. Предпочтение отдают армированной продукции, так как она имеет коэффициент линейного расширения в 5 раз меньший, чем неармированная. Трубы прокладываются в защитных чехлах из упругого материала (типа Энергофлекс) или с запасом по диаметру в сантехнических гофрах. Подобные меры помогают компенсировать температурные деформации линий ГВС, препятствуют образованию конденсата на линиях ХВС.
Заключение
Подготовка к замене разводки водопровода в квартире – не менее важный этап, чем непосредственные монтажные мероприятия. Ведь именно от продуманной конфигурации санузла, грамотно разработанной схемы коммуникаций, выбора качественного и соответствующего местным условиям материала, во многом зависит успех всей затеи. Если вы все сделали правильно, то теперь самое время приступать к практическим монтажным действиям. Читайте об этом в статье «Монтаж квартирной разводки: правила и порядок проведения работ».
- Системы водопровода
Вступление
Комплект устройств при помощи, которых вода поступает в помещение из наружного источника воды и распределяется по трубопроводам к водозаборным устройствам, называется схема водоснабжения. Схемы водоснабжения квартиры или дома могут выполняться в трех вариантах:
- последовательная или тройниковая;
- веерная или коллекторная;
- смешанная (последовательная и параллельная в одном помещении).
Подробно о схемах водоснабжения квартиры вы можете почитать в статье: Способы разводки водопровода в квартире. В этой статье я разберу подробно веерную иначе коллекторную схему водопровода.
Что такое коллекторная схема водоснабжения
Коллекторная схема водоснабжения это разводка (прокладка) водопроводных труб от единого распределительного устройства к каждому потребителю воды (сантехническому устройству) квартиры независимо друг от друга. При этом каждый прибор можно отключить от воды независимо .
При этом нужно понимать, что в квартире по сути два водопровода. Один для холодной воды (ХВС) и второй для горячей (ГВС).
Устройство, от которого протягивается водопровод, называется коллектор. В схеме водоснабжения квартиры их должно быть, как минимум, два, для холодной и горячей вод.
Устанавливаются коллектора после системы водопроводного ввода квартиры в специально сделанных сантехнических шкафах.
Преимущества и недостатки коллекторной системы водоснабжения
К несомненным преимуществам коллекторной схемы водоснабжения я бы отнес
- Удобство обслуживания системы водоснабжения. Можно отключить любой прибор независимо от других.
- Возможность подключения новых бытовых приборов с подводкой трубопровода без разбора существующей схемы водоснабжения.
К недостаткам коллекторной схемы, можно отнести, увеличенную цену сантехнических монтажных работ и расход большего количества материалов, так как к приборам нужно подводить отдельный трубопровод.
Также, качественную разводку водопровода по коллекторной схеме можно сделать, только во время капитального ремонта квартирного санузла.
Чертеж коллекторной схемы водоснабжения
На рисунке ниже приведена схема водоснабжения по коллекторной схеме. Это общий распространенный вариант, предложенный для примера.
Коллекторная схема разводки водопровода:
1 ,3 Шаровые краны на полотенцесушитель;
2 Шаровой кран на перемычку байпас;
4 Главный он же, аварийный шаровой кран на горячую воду;
5 Фильтр грубой очистки;
6 Счетчик учета;
7 фильтр тонкой очистки с латунной сеткой 100 мкм;
8 Редуктор давления, для домов без подкачивающих насосов;
9 Коллектор;
1О Главный, аварийный шаровой кран на холодную воду.
Что такое коллектор
Коллектор иначе гребенка это сантехническое устройство, имеющее один ввод и несколько выводов. На каждом выводе установлены регулирующие вентиля, для изменения и отключения потока водоподачи. К коллекторам можно присоединять медные, стальные, полимерные, металлопластиковые водопроводные трубы.
Выпускаются коллектора с возможностью подключить подачу воды с двух сторон. В процессе монтажа один ввод заглушается.
Выпускаются коллектора с различным количеством выводов. Наиболее распространены на 2,3,4,5,7 выводов. Фирмы производители самые разнообразные. В зависимости от фирмы разница цена и качество коллекторов. Из дорогих и надежных можно назвать фирму Valtex.
Принцип работы коллекторной схемы водоснабжения
Принцип работы коллекторной схемы водоснабжения очень прост. Вода под давлением поступает в коллектор и распределяется через отходящие выводы. Каждый вывод коллектора имеет свой регулирующий или отсекающий вентиль.
Отсекающие вентиля коллектора, теоретически, не регулируют напор подачи воды в систему водопровода квартиры. Вода полностью перекрывается за пол-оборота. Такие вентиля рассчитаны, где-то на 4000 циклов, отключении, включения.
Регулирующие вентиля могут регулировать подачу воды, как кран в смесителе. Очень удобная вещь, особенно если в вашем доме сильный напор воды. Расчитаны на 8000 циклов.
Еще несколько плюсов коллекторной системы водоснабжения
Каждая труба водопровода, сделанная по коллекторной системе водоснабжения имеет всего два соединения труб и сантехнической арматуры. Одно у коллектора, второе у сантехприбора. Это позволяет произвольным образом планировать трассировку водопровода . Для прокладки водопровода можно без опасения замуровывать водопроводные трубы в стены или пол, что значительно улучшает интерьер ванной и санузла.
Еще одно. При коллекторной разводке, напор воды у каждого прибора не зависит от того включены другие потребители или нет. Например, напор в душе не зависит, работает стиральная машина или нет и т.п.
Несколько примеров схем коллекторной системы водоснабжения
Для примера приведу одну квартиру с двумя вариантами монтажа коллекторной системы водоснабжения. На схеме серым выделен узел водопроводного ввода в квартиру, желтым цветом отмечен коллекторный узел.
Общая схема водопроводной разводки в квартире с двумя санузлами:
Эту схему можно следующим образом . На схемах №1 и №2 вы видите аксонометрическую схему коллекторного водопровода для двух санузлов квартиры и кухни. Желтым цветом выделены коллекторные узлы, серым цветом выделены водозаборные узлы квартиры.
В следующих статьях я опубликую Шесть Проектов коллекторной системы водоснабжения для одной квартиры и шесть проектов тройниковой разводки водопровода для одной квартиры.
Один вы видите чуть выше. Второй пример здесь. Это Монтажная схема водоснабжения санузла по тройниковой (последовательной) схеме, медными трубами на обжимных фитингах.
Фотоальбом смонтированных коллекторов
©Elesant.ru
Другие статьи раздела: Водопровод
Начиная ремонт, мы редко ограничиваемся одной комнатой. Обновлённый интерьер начинает диссонировать с остальными помещениями, и как-то сами собой напрашиваются не только новые обои, цвет пола и потолка, но и мебель в других комнатах. А уж если речь зашла о капитальном ремонте, то коснётся он всего и вся: электропроводка, звукоизоляция, система обогрева и кондиционирования воздуха, даже разводка водопровода в квартире. Как известно, водопровод – это система технических устройств (фитинги, запорная арматура, фильтры) и труб для подводки воды в разные точки квартиры. Разводка водопровода может быть выполнена классическим тройниковым способом или современным коллекторным.
Классика жанра – тройниковая схема разводки
Тройниковая схема разводки водопровода в квартире представляет собой последовательное подведение труб от общего стояка к местам потребления воды (краны, душ, унитаз, посудомоечная или стиральная машина).
Сначала отводятся основные трубы с холодной и горячей водой, а после от них с помощью тройников делаются ответвления.
Тройниковая схема — это самый дешёвый вариант. При проектировании разводки сантехник должен рассказать и о ней, и о коллекторной схеме, а также о стоимости обоих вариантов
Преимущества классической схемы:
- низкая стоимость;
- компактность;
- простота монтажа.
Недостатки этой системы разводки:
- перепады давления, вызванные одновременным включением двух точек потребления воды;
- перекрыть одного потребителя невозможно, придётся отключать воду во всей квартире;
- не всегда можно удобно разместить тройники на площади санузла.
В ряде случаев можно избежать полного отключения воды при проведении ремонтных работ. Для этого нужно поставить кран перед сантехникой, который при необходимости можно перекрывать.
Тройниковая схема подойдёт скорее для маленькой квартиры, в которой легко согласовать потребление воды в разных точках. Но такая разводка водопровода в частном доме может вызвать массу неудобств, особенно в больших коттеджах. Для них более удобна коллекторная схема.
Коллекторная схема – идеальный вариант для большого дома
Коллекторная разводка водопровода подразумевает подведение отдельных труб к каждой точке потребления воды. Раковина на кухне, туалет, душевая кабина – каждый кран в доме подаёт воду в нужном объёме независимо от других. Трубы подводятся от коллектора, установленного на вводе водопровода в дом. Он представляет собой устройство, имеющее один ввод и несколько выводов. Их количество подбирается исходя из количества точек потребления воды. При этом учитывать нужно не только краны, но и стиральную и посудомоечную машины, воду на улице и т.д.
Здесь чётко видно, что все точки потребления воды независимы друг от друга. Это очень удобно и при эксплуатации, и при ремонте
Коллектор можно устанавливать только после того, как подсоединены фильтры для очистки воды и редукторы давления.
Вот так выглядит коллектор под раковиной. Согласитесь, не очень удобно для обычной квартиры. Чем-то даже напоминает приборную панель самолёта
Преимуществ у этой схемы много. Во-первых, без ущерба для домочадцев можно отключить воду в душе, при этом оставив возможность использования других санузлов.
Во-вторых, все краны управления системой водоснабжения находятся в одном месте, к ним обеспечен удобный доступ. Как правило, коллектор находится в сантехническом шкафу или отдельном помещении.
В-третьих, стабильное давление в системе. Коллекторная разводка защищает от перепадов, гарантируя тем самым, что в душе Вас не обдаст кипятком, если кто-то включит воду на кухне.
В-четвёртых, минимальный риск поломок и простота ремонта, ведь от крана до коллектора проходит лишь одна цельная труба.
В частном доме при использовании коллекторной схемы водопроводные трубы можно спрятать даже под стяжку: вероятность поломки цельных труб ничтожно мала
В-пятых, температура воды во всех точках потребления воды одинакова, даже если одновременно открыть все краны.
В-шестых, подключение новых кранов или техники, работающей с использованием воды, осуществляется быстро, без ущерба для остальных потребителей. Для этого нужно только установить коллектор с запасом из нескольких выводов.
У всего есть свои недостатки, и коллекторный способ не исключение. Он требует большого количества строительных материалов. Двумя трубами здесь не обойдёшься. А это в свою очередь приводит к существенным материальным затратам. Да и монтаж водопровода по этой схеме занимает много времени.
Помимо этого для размещения коллектора и такого количества труб нужно много места. Место входа водопровода в квартиру за шкафчиком уже не спрячешь, выглядит он не эстетично.
Какие водопроводные трубы выбрать в зависимости от схемы разводки
Если в квартире разводка водопроводных труб будет выполняться по тройниковой схеме, то лучше использовать пластиковые или полипропиленовые трубы.
Соединения пластиковых труб выполняются методом специальной сварки. В полипропиленовые фитинги (детали соединений) смонтированы резьбовые металлические соединения.
Полипропиленовые трубы — самые доступные на рынке. Они лёгкие и прослужат около тридцати лет
В качестве уплотнителей используются сантехнический лён, пасты или ФУМ лента. Последняя представляет собой уплотнительный фторопластовый материал.
Для разводки коллекторным способом необходимо использовать металлопластиковые водопроводные трубы.
Металлопластик легко гнётся и хорошо подходит для коллекторной схемы разводки
Они предназначены для работы под высоким давлением, легко гнутся, а режутся обычными прецизионными ножницами. Для их соединения подходят цанговые фитинги.
Медные трубы не подвержены коррозии, имеют уникальные бактерицидные свойства.
Медные трубы — это элитный вариант. Долговечные, износостойкие, обладающие бактерицидными свойствами. Но рядовых покупателей отталкивают высокой ценой
Служат они гораздо дольше любых других – от пятидесяти до ста лет. Однако их редко выбирают из-за очень высокой стоимости.
Помимо правильного выбора труб и соединений для выполнения разводки водопровода, нужно защитить трубы от внешних факторов. Коррозия, тепловые потери, блуждающие токи, конденсат, абразивное трение и механические повреждения – каждый из них может привести в лучшем случае к ремонту и дополнительным затратам.
