Тонкости работы теплого водяного пола от газового котла в доме

Отдавая предпочтение автономным способам обогрева, хозяева жилья хотят раз и навсегда решить проблему отопления квартиры или дома. Независимое отопление обеспечивает не только оптимальный температурный режим в жилых помещениях, но и дает существенную экономию расходов в семейном бюджете. Какому виду автономного отопления отдать предпочтение, решать вам. Для начала ознакомимся с основными из существующих вариантов домашнего обогрева, исходя из потребляемой ими энергии:

• Электрические устройства.
• Устройства на твёрдом топливе.
• Агрегаты на жидком топливе.
• Приборы на газе.

Каждая из перечисленных групп подразделяется на подгруппы по способу установки, используемому теплоносителю, области применения и т. д. Но к этому перечню устройств, использующихся в качестве основного средства обогрева жилья, нужно добавить системы, участвующие в процессе отопления в качестве дополнительных устройств, повышающих комфорт температурного режима в помещении. К таким системам относятся так называемые тёплые полы, электрические и водяные.

Обязательно прочтите: независимое отопление в квартире.

Особый интерес в этом плане представляет водяной теплый пол, функционирующий от газового котла — автономного генератора горячей воды. Система сравнительно новая, но достаточно изученная, по эффективности превосходящая такие приборы, как, например, вентиляторы с подогревом.

Теплый пол — идея и концепция

Идея устройства теплого пола в жилых помещениях не нова. Человек давно обратил внимание на действующие вокруг нас законы физики — теплый воздух в помещении всегда скапливается вверху, под потолком. Остывший воздух наоборот, опускается вниз, делая пол самым холодным местом в помещении, съедающим драгоценные килокалории своей значительной площадью.

Искусственно подогретый до определенной температуры пол, становится мощным источником тепла в помещении. За счет большой площади подогрева, воздух равномерно прогревается и поднимается вверх, заполняя все внутреннее пространство. Процесс воздухообмена обеспечивает необходимую температуру в помещении, причём, минимизирует разницу между её значениями на уровне пола и под потолком. В комнатах, оборудованных теплым полом, практически отсутствуют зоны с прохладным воздухом.

Газовые котлы, используемые сегодня для домашнего автономного отопления, вполне способны обеспечить нормальную работу теплого водяного пола. Добиться эффективного повышения комфорта в данной ситуации можно при соблюдении определенных условий – точных тепловых и гидравлических расчетах, грамотного монтажа системы тёплых полов.

Концепция

Обеспечить подогрев пола можно посредством укладки в существующее между полом и напольным покрытием пространство трубопровода, в котором будет циркулировать нагретый газовым котлом теплоноситель. В качестве теплоносителя выступает вода (обычная или со специальными добавками против замерзания) — традиционная жидкость, используемая для автономного котельного оборудования.

Теплообменником в данном случае выступает трубопровод, уложенный под напольным покрытием. Эффект достигается за счет большой площади теплоотдачи. Количество тепла, поступающее в пространство внутреннего помещения, достаточно для горизонтального и вертикального распределения теплой воздушной массы.

Важно! Принципиальное отличие данной системы от других типов обогревательных систем — низкая температура теплоносителя. Для теплого водяного пола достаточно нагреть теплоноситель до температуры 30-50 ⁰ С.

Комплектующие системы «теплый водяной пол»

Основными конструктивными элементами такой системы являются:

• газовый котёл;
• нагнетательный насос;
• запорная арматура и соединительные фитинги;
• основной трубопровод для разводки теплоносителя по жилым помещениям;
• напольный мини-трубопровод для укладки по поверхности чернового пола;
• коллектор;
• система автоматики и регулировки рабочих режимов.

Газовый котел

Для частного дома большой площади, где повышение комфортности температурного режима планируется осуществить в большом количестве комнат, оптимальным выбором будет напольный двухконтурный газовый котёл в автономном исполнении. Такие агрегаты имеют большую мощность, способны одновременно решать сразу несколько задач – отопление жилых помещений и обеспечение горячего водоснабжения.

На заметку: для газо-нагревательного оборудования в напольном исполнении необходимо оборудовать соответствующее помещение с дымоходом и вентиляцией. Помещение, выделяемое под котельную (мощность котла до 30 кВт), должно иметь площадь не менее 4 м кв., а минимальный объём – 8 м куб. Если для тёплого пола используется одноконтурный газовый котёл, то для системы ГВС придётся дополнительно устанавливать бойлер косвенного нагрева, который допускается размещать в этом же помещении.

Для квартиры, где дорог каждый квадратный метр площади, можно использовать настенный газовый котел, который при правильном подборе мощности также обеспечит эффективную работу водяного тёплого пола. Благодаря своим габаритам, место для размещения такого оборудования подобрать легче, котлы газовые настенного исполнения допустимо устанавливать даже на кухне или в ванной комнате. Обычно мощность настенных газовых котлов варьируется в диапазоне 7-30 кВт.

Настенные автономные газовые приборы в большинстве случаев имеют закрытую камеру сгорания, поэтому для эффективной и безопасной его работы достаточно оборудовать коаксиальный дымоход с выходом на улицу или в центральную дымоходную шахту.

Важным моментом при покупке оборудования является определение оптимальной мощности газового котла, который должен будет обеспечить работу системы «водяной теплый пол», поэтому при выборе модели газового котла необходимо опираться на данные тепловых расчетов.

Для справки: для обогрева 1 кв. м жилой площади необходимы затраты приблизительно 100 Вт электроэнергии при условии хорошей теплоизоляции помещения, потолков высотой не более 3 м и отсутствии избыточного количества окон.

Большинство помещений частного дома имеют в своей конструкции наружные стены, теплопотери через которые могут потребовать увеличения до 150 Вт затрат тепла на обогрев 1 м кв. жилой площади. Поэтому при покупке газового котла, даже имея тепловой расчёт с указанием необходимой мощности агрегата, лучше приобрести устройство с превышением расчётной величины этой характеристики на 15-20%.

В большинстве случаев мощность двухконтурных котлов рассчитана на горячее водоснабжение с одной или двумя точками водозабора. Поэтому при увеличении количества точек горячего водозабора потребуется увеличение мощности котла.

В этом отношении водяной теплый пол обладает преимуществом – грузит газовый котёл в щадящем режиме. Принцип действия системы тёплых полов в данной ситуации требует от котла для подогрева теплоносителя минимальных энергозатрат. Большая часть мощности котла высвобождается на подогрев воды системы горячего водоснабжения.

Трубы для водяного теплого пола

Для укладки теплого водяного пола используют медные, полипропиленовые, металлопластиковые или РЕХ-трубы.

Трубы из меди (высокий коэффициент теплопроводности, долговечность) являются идеальным материалом для устройства водяных тёплых полов, поэтому их цена высока, и доступность ограничена.

Полипропиленовые трубы также мало распространены, но по другой причине – их гибкость недостаточна, и минимальный радиус изгиба трубы должен равняться 8 её диаметрам, что отдаляет витки друг от друга.

Трубы из металлопластика заслуженно популярны – внутреннее алюминиевое покрытие обеспечивает им хорошую теплопроводность, а оболочки из полимера защищают от повреждений. При таких характеристиках доступная цена – хороший стимул для выбора в их пользу.

РЕХ-трубы – материал из «сшитого» полиэтилена, то есть с искусственно изменённой молекулярной структурой, делающей этот материал прочным и долговечным. Цена РЕХ-труб вполне доступна, и потому их применение при устройстве водяных тёплых полов широко распространено. Однако следует иметь в виду одно специфическое свойство этого материала —  РЕХ-трубы при нагреве стремятся принять свой первоначальный контур, поэтому при укладке на пол их необходимо жёстко фиксировать к арматуре стяжки.

Система отопления укладывается не на один день, поэтому её надёжность, в том числе герметичность, и долговечность необходимо обеспечить. Для этой цели трубы укладываются единой цельной бухтой, без соединений. Задача — в процессе монтажа получить единый, замкнутый контур, по которому будет циркулировать теплоноситель, качестве которого лучше использовать воду со специальными присадками. Это позволит избежать размораживания системы во время сильных морозов. Подобная мера актуальна для владельцев загородных домов и коттеджей с непостоянным проживанием.

Важно! При использовании в системе воды необходимо установить дополнительное защитное устройство, компрессор или баллон с сжатым воздухом для экстренной продувки всего контура и слива теплоносителя.

Важно! Покупая трубы для системы отопления, обращайте внимание на маркировку. В изделиях, предназначенных для систем отопления, имеются соответствующие символы и обозначения. Как правило, это допустимое давление в 10 бар и температура нагрева — до 95 С.

В зависимости от характеристик помещения и типа напольного покрытия (толщина стяжки, высота помещения и т. д.), для монтажа системы тёплых водяных полов используются трубы диаметром 16-20 мм. Во время укладки трубопровода допускается минимальный радиус изгиба, равный пятикратному диаметру для металлопластиковых труб и 8-кратному — для полипропиленового материала.

Для полноты картины предлагаем ознакомиться с видеоматериалом, в котором подробно рассказывается и показывается, как осуществляется монтаж водяного теплого пола.

Монтаж системы «водяной теплый пол»

Устройство системы водяных тёплых полов начинается с подготовки основания, включающей несколько операций, которые мы сейчас вкратце и рассмотрим. Несоблюдение требований, предъявляемых к черновому полу, на который монтируется тёплый пол, чревато как минимум снижением эффективности его работы, как максимум – разгерметизацией с последующим дорогостоящим капитальным ремонтом.

Подготовка основания

Основание перед укладкой трубопровода должно быть подготовлено соответствующим образом. Поверхность основания должна быть твёрдой, чистой и ровной. Допускаются перепады высоты в диапазоне плюс-минус 10 мм на метр линейной длины. Если поверхность пола не отвечает требованиям, имеет большую кривизну и явные изъяны, проводится устройство выравнивающей стяжки с последующей гидроизоляцией основания на случай разгерметизации системы.

Перед укладкой трубопровода осуществляется также теплоизоляция чернового пола. Для этих целей используются плиты из экструдированного пенополистирола,  или базальтовое волокно толщиной 30-50 мм.

При достаточном бюджете оправдано использование плит, экранированных фольгой и оснащенных специальными выступами для удобной укладки труб. К таким мерам прибегают для уменьшения тепловых потерь через пол в помещениях первого этажа — теплый пол вместе с газовым котлом любой мощности будут работать с повышенной нагрузкой одновременно с подогревом пола отапливать цокольное помещение или чужую квартиру этажом ниже.

Важно! Перед заливкой уложенных труб системы тёплых полов цементным раствором необходимо по периметру помещения на стены наклеить полосу демпферной ленты толщиной 5 мм и шириной, равной толщине слоя заливаемого раствора. Лента будет компенсировать температурные расширения стяжки и уменьшит её давление на вертикальные конструкции.

Монтаж

Системы водяных тёплых полов по конструкции и, соответственно, способу монтажа делятся на 2 вида:

• бетонные (заливные);
• настилочные.

В первом случае речь идет о заливке бетоном уложенного на подготовленное основание контура системы водяных тёплых полов. Этой операции предшествует разбивка основания на участки и укладка арматурной сетки.

Применяются следующие виды укладки труб-тепловодов:

• змейка;
• двойная змейка;
• спираль;
• смещенная спираль;
• комбинированный способ.

На схеме показано, как укладывается контур отопления в помещении с повышенными теплопотерями – двумя и более наружными стенами.

Важно! После окончания монтажа системы тёплых полов производится её опрессовка под давлением в 5 Бар в течение 24 часов.

Бетонная стяжка выступает дополнительным элементом-участником процесса распределения тепла. Учитывая плохую работу бетона на растяжение, его укладывают при давлении в системе тепловодов в 3 Бар, уменьшая нагрузку на разрыв при дальнейшей подаче в систему воды до величины рабочего давления.

Для раствора стяжки используется цемент марки не ниже М-300, а её толщина должна составлять 30-50 мм, при этом слой раствора над трубами-тепловодами не должен быть более 2 см.

При устройстве системы водяных тёплых полов следует учитывать технологическое ограничение – чистовое напольное покрытие должно иметь высокий коэффициент теплопроводности, чтобы с минимальными потерями отдавать тепло в воздух помещения. То есть, укладка поверх тёплого пола линолеума, ламината, паркета, дощатого настила нецелесообразна из-за высоких теплоизолирующих свойств этих материалов. А настилка поверх системы плитки, особенно с высокой плотностью – керамогранита, природного камня, метлаха не только оправдана, но и целесообразна из-за постоянно холодной поверхности такой отделки.

Настилочный способ укладки применяется в помещениях, где применение стяжки нежелательно из-за низких потолков, или производство бетонных работ чревато протечкой влаги в нижние или смежные комнаты. Ограничение может носить сезонный фактор или быть связано с конструктивными особенностями здания. Главным преимуществом настильных систем является высокая скорость их монтажа. Тёплые водяные полы настилочного типа укладки по материалам устройства системы подразделяется на:

• полистирольные;
• деревянные:

• модульные;
• реечные.

Все эти виды настилочных систем отличаются меньшей трудоёмкостью и отсутствием значительных загрязнений жилья в процессе монтажа.

Полистирольные тёплые полы

Эта система представляет собой комплект теплоизолирующего покрытия из экструдированного пенопласта (пенополистирола), труб-тепловодов и распределяющих тепло алюминиевых пластин.

На несущее основание укладываются плиты из полистирола, поверх которых на алюминиевые пластины со специальными пазами монтируются трубы-тепловоды.

Поверх пластин из алюминия выполняется финишная отделка пола материалом с высоким коэффициентом теплопроводности (например, керамическая плитка на 2-компонентный эпоксидный клей).

Деревянные системы тёплых полов

Эти устройства монтируются на уже имеющиеся деревянные полы или лаги из древесины.

В модульной разновидности применяются плиты (модули) с каналами и пазами для распределяющих тепло пластин и труб.

В реечном подвиде тёплых полов монтаж модулей производится между имеющимися на жёстком черновом полу лагами, или лаги устанавливаются для этого предварительно. Эти конструкции играют роль рёбер жёсткости устраиваемого тёплого водяного пола и его последующей финишной отделки, перечень элементов конструкции не отличается от модульного вида.

После окончания укладки тёплых полов настилочного вида также производится опрессовка системы и пуско-наладочные работы (проверка герметичности, подтяжка соединений).

Настильный способ устройства системы тёплых полов универсален и применим практически во всех зданиях и сооружениях. Однако его преимущества отражены в стоимости, которая достаточно высока.

Заключение

Грамотный проект в сочетании с квалифицированным монтажом оборудования – гарантия положительного результата. Водяной теплый пол, который вы будете использовать в качестве дополнительной системы домашнего автономного отопления, будет эффективным, экономичным и практичным устройством, значительно повышающим комфортность жилья.

Для обогрева жилища очень удобно и эффективно применять систему «теплый пол».

Она представляет собой змеевики, расположенные под покрытием полов.

Несмотря на всю комфортность этой системы, она является очень затратной.

Как рассчитать мощность котла

Для того, чтобы найти подходящий котел по мощности, нужно произвести расчеты теплопотерь. Для расчетов обычно принимают 2 кВт мощности котла на 10 м2 площади помещения высотой 2.5 м.

Газовый котел для «теплых полов»

Почему именно газовый котел нужно применять для обеспечения отопления «теплый пол»? Для этого есть несколько причин:

• Газ является доступным топливом.
• Газовые котлы очень удобны в эксплуатации.
• Возможность использования газовых котлов в квартире.

Но самая главная причина кроется в особенностях конструкции конденсационного газового котла. Чтобы стало понятно о чем идет речь, давайте рассмотрим 2 основных вида газовых котлов:

• Конвекционный газовый котел – это котел традиционной модели. В его состав входит один теплообменник. Нагрев происходит за счет выделения тепла при сгорании газа. Такой котел удобен, практичен, а также имеет невысокую цену.
• Конденсационный котел – это тот же конвекционный котел, только модернизированный. То есть он обладает всеми теми же качествами, но вдобавок имеет свои преимущества.

За счет дополнительного теплообменника (экономайзера) происходит дополнительный нагрев теплоносителя. Экономайзер располагается практически на выходе продуктов сгорания из котла. Нагрев происходит за счет скрытой энергии водяного пара, который присутствует в дымовых газах. Пар конденсируется на стенках теплообменника, тем самым передает свою энергию теплоносителю.

Таким образом, конденсационный котел имеет коэффициент полезного действия (КПД) на 15% больше, чем конвекционный.

Процесс конденсации и «теплый пол»

По инструкции, холодную воду нельзя подавать в работающий котел – это может пагубно отразиться на долговечности теплообменника, но это правило применимо только к конвекционным котлам. В случае с конденсационным котлом температурного перекоса не будет, так как холодная вода предварительно нагреется в экономайзере до оптимальной температуры. В основной теплообменник уже придет нагретая вода.

Если в конденсационный котел будет подаваться недостаточно остуженная вода, то он просто-напросто потеряет все свои преимущества, ведь пар не будет конденсироваться, а значит и не произойдет нагрев теплоносителя. Поэтому воду в обратной линии нужно как можно сильнее остудить. В этом нам и помогут теплые полы.

Отопление «теплые полы»

Получается, что при использовании конденсационного котла система отопления «теплый пол» не просто бесплатная, но и является необходимой для понижения температуры в обратной линии. Своего рода побочный эффект в работе системы основного отопления.

Особенности теплых полов

Если в змеевики под полом подать воду из радиаторов отопления, то полы нагреются практически так же, как и радиаторы – это слишком большая температура. Это и есть отличительная черта «теплых полов» от традиционного отопления. Их номинальная температура подачи должна быть в пределах 40-450С. Как же выполнить это условие? Решение этого вопроса несет в себе очень даже простая конструкция. Ее название гидрострелка. Она представляет собой вертикальный накопительный бак. В этом баке собирается вода из прямой и обратной линий. По законам физики, горячая вода будет собираться в верхней части бака, а холодная в нижней.

Как установить газовый котел в квартире с теплыми полами

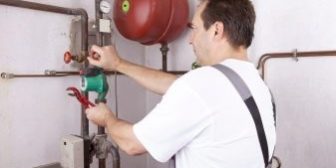

Монтаж газового котла лучше доверить специалистам. А если он производится самостоятельно, то нужно соблюдать все требования, указанные в инструкции. Обвязку котла нужно делать в соответствии с чертежом. Для соединения трубопроводов использовать только заводские детали и уплотнители.

Система отопления должна быть уже смонтированной, останется только правильно установить и соединить гидрострелку с одной стороны с системой отопления, а с другой стороны с котлом.

Гидрострелка имеет несколько выходов, расположенных на разных уровнях по высоте:

• Самый верхний выход – это подача в систему основного отопления. Таким образом радиаторы являются потребителями воды с самой высокой температурой.
• Нижние выходы выдают теплоноситель с меньшей температурой, он отправляется на «теплые полы».
• Обратные линии «теплых полов» и радиаторов отопления врезаются в самую нижнюю точку гидрострелки, на том же уровне происходит забор остывшей воды на конденсационный котел.
• Для обеспечения более точного регулирования температуры на каждый контур «теплых полов» устанавливается свой циркуляционный насос, который автоматически регулирует скорость движения теплоносителя.

На рисунке подробно изображена схема отопления из нескольких отопительных контуров с применением гидрострелки и двух коллекторов.

Коллектора устанавливаются после гидрострелки на подаче и до нее на «обратке», если смотреть по ходу движения теплоносителя.

Самым оптимальным вариантом для обеспечения отопления с «теплым полом» будет газовый двухконтурный котел с принудительной тягой в подвесном исполнении.

Такая модель хорошо подойдет для частного дома средних размеров и даже в квартире. Останется лишь обеспечить вывод продуктов сгорания. Коаксиальная труба для газового котла с закрытой топкой заменяет традиционный кирпичный газоход. Поэтому установка агрегата возможна даже при отсутствии специального газохода.

Поделиться:Содержание

Когда наступает зима, включается центральное отопление, а это значит, что из бюджета семьи будет уходить больше денег на то, чтобы содержать свой дом в тепле и комфорте. Чтобы сэкономить деньги, время и пространство, существуют теплые водяные полы, установку которых может позволить себе каждый. Причем для монтажа не придется вызывать специальную бригаду – вы вполне можете справиться с этим самостоятельно.

Особенности

Водяной теплый пол – это система, которая использует циркуляцию горячей воды в трубах в качестве источника энергии. Принцип работы прост: под финальным покрытием устанавливаются гибкие трубы, по которым и течет горячая вода. Обычно её берут либо от центрального отопления, либо от газового котла.

Любой знающий человек порекомендует использовать газовый котел. Дело в том, что центральное отопление включается только в осенне-зимней период, когда средняя температура за день достигает определенной нормы. То есть в остальное время теплый водяной пол никакой пользы не приносит.

Если вы хотите не быть в зависимости от времени года, то установите газовый котел.

Виды

Домашний обогрев делится на несколько типов. Это зависит от ряда факторов. Например, по расположению теплый водяной пол делится на вариант для дома и для квартиры.

На самом деле, теплый водяной пол чаще устанавливают в частном доме, построенном из газобетона. За счет него проводится равномерный обогрев дома. В своем доме вы не зависите от центрального отопления, имеете возможность провести дымоотвод и вентиляцию. Такой пол подходит для непредсказуемых климатических условий в России, поэтому он распространен среди дачников, которые проводят много времени в загородном доме. С таким полом можно в любое время года приезжать туда, а не дожидаться теплого периода, когда дом за счет температуры воздуха вокруг сможет прогреться самостоятельно.

В квартире же могут возникнуть проблемы с установкой водяного теплого пола. Старые дома не приспособлены для этого – пол неровный, система отопления старая, управляющая компания тем более вряд ли пойдет на риски и не даст согласия на монтаж пола. В новостройке же ситуация может быть другой. Плюс ко всему, нужно письменное согласие от компании, обслуживающей дом, на то, что монтаж такого пола действительно разрешен. В противном случае можно получить штраф.

Принцип работы

Концепция работы такова – внутри пола расположены трубопровод и узел смешивания теплоносителя.

При выборе трубопровода обратите внимание на те варианты, которые сделаны из сшитого целлофана, меди или из металлопластиковых труб.

Характеристики труб:

• Трубы, сделанные из меди, сослужат вам долгую службу, они обладают высоким уровнем теплоотдачи и прочностью. Единственный минус – цена их выше, чем на все остальные, что может позволить себе не каждый.
• Металлопластиковые. Чуть менее прочные, чем из меди, но из своей ценовой категории самые лучшие. Соответственно, цена на них ниже, чем на медные трубы.
• Рех – самый дешевый вариант, но не сказать, что плохой. Единственный минус – они не совсем удобны, поскольку при нагреве полиэтилен распрямляется, и становится проблематично сделать трубы нужной вам формы. Зато их легко ремонтировать.

Узел смешивания теплоносителя, состоящий из коллектора, насоса и термостатического смесителя, используется для поддержания нужной вам температуры. У водяного теплого пола есть аналог – электрический «собрат». Какой из них больше походит вам – решайте сами.

Сам котел является специальным агрегатом, в котором происходит нагрев и охлаждение жидкости. Для этого внутри используется природный газ. Самый популярный газовый котел – двухконтурный. Он отличается высокой мощностью, обеспечивает дом отоплением и горячей водой.

Преимущества и недостатки теплого пола:

• Установка происходит без больших затрат. Для многих этот фактор достаточно важен, т. к. в любом случае будут осуществляться некоторые покупки. Каждый хочет найти наиболее выгодный вариант.
• Элементы конструкции подходят для любого покрытия (паркет, плитка и т. д). Однако профессионалы советуют укладывать поверх керамогранит или же плитку. Эти два материала сами по себе достаточно холодные, что создает дискомфорт при перемещении по нему босиком. Теплый пол под ними обеспечит более высокую температуру поверхности. Плюс плитка и керамогранит сами по себе обладают высокой прочностью и долговечностью.

• Возможность обогревать квартиру независимо от сезона.
• Система теплого пола может заменить собой все остальные обогревающие конструкции, что позволяет более эффективно задействовать остальную площадь помещения.
• Если случатся какие-то поломки, связанные с электроэнергией, то это не повлияет на отопление – пол от котла работает полностью в автономном режиме.
• К сожалению, многие квартиры не оборудованы так, чтобы было возможным установить водяные полы. Для них как минимум требуется система вентиляции и дымоотвода, так что намного проще установить в частном доме. Насчет этого нужно договариваться с УК.

• Если вы отапливаете квартиру от котла, то возможность регулирования температуры несколько ограничена, хотя и возможна. Если от центрального отопления, то о регулировании вовсе забудьте.
• Система водяного отопления может затопить помещеине, если вы вовремя не заметите какие-то повреждения.
• Если монтаж произвести правильно, то никаких проблем на протяжении долгих лет не возникнет. Однако при малейшем промахе все может привести к поломке деталей, следовательно, их замене. Будьте аккуратны с вычислениями и читайте внимательно инструкции.

Перед тем, как приступить к закупке материалов, стоит рассчитать все до мелочей. Для этого люди создают схему помещения, в котором будут делать пол. Она же может пригодиться через некоторое время, если вы захотите сделать ремонт, поскольку сможете по проекту вспомнить расположение труб под полом.

Есть несколько нюансов, которые нужно учитывать при создании схемы:

• Если вы знаете, где будет стоять мебель и сантехника, то трубы в этом месте укладывать не нужно.
• Длина контура в 16 миллиметров не может быть выше ста метров, иначе подача воды по трубам будет неэффективной. Следовательно, один такой контур располагается в пространстве, площадь которого составляет не больше 15 квадратных метров.
• Старайтесь сохранять у всех контуров одинаковую длину, разница должна быть не более 15 метров.

• Самое оптимальное расстояние между трубами при укладке – около 15 сантиметров. Этому стоит следовать в условиях отличной теплоизоляции. Если же температура воздуха за окном опускается до -20 градусов, то расстояние стоит уменьшить до 10 сантиметров.
• Если следовать расчету, что расстояние между трубами – 15 см, то расход труб обычно составляет около 6-7 метров. В случае с 10 см – 10 метров.

Вышеприведенные данные – лишь некий усредненный ориентир. На практике нужно еще учитывать многие другие факторы.

Монтаж

Прежде чем приступить к непосредственному монтажу, не забудьте подготовить поверхность – очистить от мусора, от мелких неровностей, грязи и пыли. Все неровности рекомендуется засыпать песком.

• Гидроизоляция. Укладывается она разными способами, можно под утеплитель, а можно над ним. В случае укладки экструдированного пенополистирола значения не имеет, где будет располагаться гидроизоляция, поскольку он сам по себе не очень в ней нуждается. Единственное – она не даст лишней влаге проникнуть в плиту, где будут располагаться трубы с горячей водой. Рекомендуется располагать ее по деревянным балкам.

Если закрепите её ниже утеплителя, то можно осуществить монтаж труб прямо на него. В случае крепления сверху потребуется стелить еще монтажную сетку, на которую будут крепиться трубы.

• Демпферная лента. Ленту нужно приклеить по периметру. Высоту лучше брать несколько выше самой заливки. В дальнейшем то, что выступает, можно обрезать.
• Утеплитель. Укладывайте его со смещением стыков для повышения прочности крепления.
• Армирование. Первый слой рекомендуют крепить выше утеплителя для крепления поверх контуров и распределения тепла. Между собой сетки для прочности связываются проволоками, и после этого на них крепят трубы. Не забудьте уложить армирование еще и поверх труб.

• Крепление труб. Прежде чем крепить их, сделайте отступ от всех стен 15-20 сантиметров. Уложить можно по разным схемам – спиралью или змейкой.
• Подключение контуров. Рекомендуется сделать это через распределительный узел, у которого есть функционал повышения давления и регулирование температуры.
• Определение давления. Когда установите все необходимое, нужно проверить систему на прочность. Для этого нужен компрессор, с помощью которого осуществляются все работы.
• Стяжка пола – производится после укладки контуров.

Схема подключения

Схема подключения системы теплого пола для всех устройств практически одинакова.

Можно присоединиться:

• к колонке;
• насосом к конденсационному напольному газовому котлу;
• к системе общего или индивидуального отопления;
• к радиаторам.

Главное этом – купить готовый коллекторный набор, с помощью которого можно подключить трубы-теплоносители.

С помощью него также можно регулировать температуру теплоносителей, а также рассчитывать расход газа.

Особое внимание следует уделить обеспечению ГВС. Главная задача системы – постоянная подача воды с достаточным температурным показателем. Выбрать и организовать работу подходящей системы важно для каждого, кто решил смонтировать теплый пор у себя в доме.

Проектирование системы можно проделать самостоятельно, но здесь велик риск ошибиться, т. к расчеты должны быть точными. В этом случае лучше обратиться к специалисту или проектировочной компании, но на это могут уйти определенные деньги. Стоит помнить об этом моменте.

По поводу самого монтажа – нужно рассчитать расходы все элементы, а точнее:

• теплоизоляционный слой;
• армирующая сетка;
• трубопровод;
• коллектор;
• контуры;
• арматура и автоматика;
• насосно-смесительный узел;
• оппрессовка и заполнение системы жидкостью.

Последний этап работ – наладка, в которую входят все финальные проверки. Здесь подбирается нужная температура циркулирующей жидкости.

Советы профессионалов

Специалисты при установке теплого водяного пола с газовым котлом рекомендуют устанавливать и дымоход. Также в этом случае есть необходимость подключить систему экстренной продвуки контуров. Это на случай, если произойдут какие-то поломки.

Можно поставить баллоны для сжатого воздуха, с помощью которых есть возможность сохранить нужную вам температуру при сильных морозах. Объясняется это тем, что внутри имеются некоторые растворы, которые не позволяют им замерзнуть.

При покупке труб подойдите к этому делу ответственно. Неправильный выбор может привести к плохим последствиям. Обращайте внимание на популярность производителя, на маркировку, а также на характеристики. На них должна быть надпись: «Максимальное давление – 10 бар». Больший показатель недопустим.

Если у вас возникают какие-то трудности, то обратитесь за помощью к консультанту магазина.

Примеры удачных работ

При всех сложностях и строгих инструкциях многие люди справлялись с установкой теплого водяного пола сами. Главное – правильно все выполнить. Если вы не уверены в своих силах, то можете обратиться в определенные компании, где профессионалы помогут вам составить схему пола, закупить необходимые материалы и осуществить монтаж системы. Конечно, за это нужно тоже заплатить, и возможно, это выйдет дороже, нежели если бы вы сделали все сами. Но иногда этот вариант лучше, ведь если сделаете все неправильно, то придется потратиться дважды.

Если вы соберетесь обратиться за помощью к профессиональной бригаде, то обязательно заранее убедитесь в том, что эти люди действительно специалисты своего дела. Прочитайте отзывы о них работе, прочитайте мнения людей на специализированных форумах, и только потом обращайтесь в выбранную вами фирму. Мошенников или непрофессионалов лучше не допускать к такой тонкой и тяжелой работе.

Если вы хотите смонтировать теплые полы с газовым котлом, вы должны помнить о том, что это дорогой, но максимально оптимальный способ снизить затраты на отопление своего дома. Когда монтаж будет произведен грамотно и четко, то проблем с эксплуатацией не возникнет. Но лучше все равно взвесьте все за и против, узнайте точные расценки на необходимые элементы. После этого решите, насколько это нужно вам.

Не бойтесь задавать вопросы специалистам, обращайтесь за квалифицированной консультацией. Для того чтобы уложить теплые полы самостоятельно, потребуется максимальный объем полезной информации. Теплый пол – выгодное и экономичное решение для создания уютной обстановки в вашем доме.

Такой пол успешно заменит любой ковер и не будет собирать пыль в вашем доме.

О ключевых правилах монтажа водяного теплого пола смотрите в следующем видео.

<index>

В загородных домах вопросы, связанные с отоплением, не всегда легко решить, так как централизованные городские коммуникации находятся вне досягаемости, и подключиться к ним невозможно.

Для эффективного расхода тепла и повышения уровня комфорта при устройстве отопления можно установить систему тёплого пола. Такой искусственный подогрев позволит более рационально распределять и регулировать тепловые потоки в доме. Водяные теплые полы газовые котлы способны обогреть в считанные минуты.

Преимущество газовых котлов

Сразу стоит отметить, что существуют несколько видов водогрейных агрегатов, и газовые являются среди них лидерами.

Эти котлы обладают наилучшими показателями по функциональности и экономичности в сравнении с электрическими и твердотопливными агрегатами.

Среди достоинств можно отметить следующие.

1. Высокий коэффициент полезного действия. Отдача энергии значительно превышает потребление.
2. Относительно дешёвое топливо. В сравнении с другими источниками энергии газ является достаточно выгодным.
3. Непрерывная подача газа в современных котлах позволяет не тратить время на контроль за пламенем в отличие от твёрдотопливных агрегатов. Если газ перестаёт поступать, автоматическая система сигнализирует об этом, а также самостоятельно включает функцию электрического розжига, чтобы вновь зажечь пламя.
4. Газовые котлы способны обогревать очень большие дома. Этот вид оборудования применим и в промышленном масштабе, поэтому для загородного дома можно будет выбрать оптимальный вариант в зависимости от общей площади здания.
5. Широкий модельный ряд современных агрегатов позволяет подобрать оптимальный по стоимости, конструкции и техническим характеристикам котёл без каких-либо трудностей.

Газовый водогрейный котел для теплого пола и всей отопительной системы является наилучшим решением.

Он позволяет эффективным образом расходовать газовое топливо, производя из него минимальную по стоимости энергию тепла.

Разновидности газовых котлов

Существует два основных вида газовых водогрейных агрегатов.

1. Конвекционный котёл, он же традиционный. В нём вода нагревается только от сгорания газа в топке. Это самый простой вид водогрейных агрегатов, который по своему устройству схож с котлами на других видах топлива.
2. Конденсационный котёл. В этом агрегате установлен экономайзер, который позволяет дополнительно подогревать воду за счёт конденсата уходящих газов помимо подогрева воды в топке. Коэффициент полезного действия у такого котла очень высокий, так как потери тепловой энергии от продукта сгорания сведены к минимуму.

По дополнительным характеристикам можно отметить следующие разновидности.

1. По количеству контуров.
2. По способу розжига.
3. По способу отвода продуктов сгорания.
4. По исполнению экономайзера в конденсационных котлах.

При оценке дополнительных параметров большое значение имеет количество контуров в агрегате.

Одноконтурные котлы могут быть применены или для системы отопления, или для системы горячего водоснабжения.

Двухконтурные позволяют использовать один агрегат как для получения горячей воды, так и для отопления дома.

Котлы для теплого пола должны быть максимально надёжными и рассчитанными на этот дополнительный вид обогрева в зимний период, когда нагрузки пиковые.

Чтобы в полной мере использовать и энергию сгорания, и функциональные возможности оборудования, можно установить в загородном доме двухконтурный конденсационный котёл. Подробнее о выборе котла смотрите в этом видео:

Подключение системы тёплого пола к водогрейному котлу

Котел для теплого пола должен подбираться по мощности и условиям эксплуатации. Произвести точные расчёты самостоятельно достаточно трудно, так как потребуется оценить такие показатели, как сопротивление холоду внешних ограждающих конструкций здания, общие теплопотери и прочие параметры.

За помощью можно обратиться к специалистам, которые в зависимости от характеристик здания, а также параметров систем водоснабжения и отопления, произведут расчёт и подберут оптимальный котёл.

Подключение системы тёплого пола к водогрейному котлу производится достаточно просто. Если выбран газовый агрегат, то процесс упрощается тем, что вместе с ним в комплекте идут необходимые для полноценной работы всей системы такие виды оборудования, как сетчатый фильтр, предохранительный клапан, расширительный бак и циркуляционный насос.

Сама система искусственного регулируемого подогрева в своём комплекте имеет запорную арматуру в виде шаровых кранов и коллектор, так называемую гребёнку, к которой подсоединяются все трубопроводы тёплого пола.

Ниже показана схема соединения системы тёплого пола и водогрейного котла, а также изображены виды укладки тёплого пола.

•
•

•
•

При монтаже важно соблюсти герметичность всех соединяемых элементов. Проверить надёжность можно, произведя опрессовку системы. Выполняется она холодной водой без нагрева.

Насосом в системе нагнетается давление, и осматриваются все её участки на отсутствие появления капелек воды или просто влаги. Так как тёплый пол скрывается под слоями стяжки и финишного напольного покрытия, сделать эту процедуру необходимо до их устройства.

В основном применяются более сложные схемы подключения, когда одновременно к водогрейному котлу помимо тёплого пола подводятся трубопроводы отопления и горячего водоснабжения.

Все они имеют в своей основе коллекторы, которые соединяют трубопроводы в один участок и направляют по необходимому контуру.

Система горячего водоснабжения идёт по отдельному контуру, а тёплый пол и отопление объединяются в общий участок и направляются по другому трубопроводу. Таким образом, происходит распределение потоков в двухконтурных котлах.

Необходимо знать, что система тёплого пола должна быть расположена только на тех участках полов в комнатах, на которых не предусматривается установка тяжёлых элементов мебели и бытовых приборов.

Теплый пол от газового котла в загородном доме в совокупности с другими системами сделает проживание комфортным в любое время года. Использование природного газа в качестве топлива существенно сократит затраты на всём протяжении многолетней эксплуатации. О том, как подключают теплые полы в двухэтажном доме, смотрите в этом видео:

Также снизит расходы и правильный выбор оборудования. Произведя качественно расчёты и монтаж, можно долгие годы наслаждаться плодами проделанной работы в тёплом и благоустроенном доме.

</index>Похожие статьи:Устройство карбонового теплого полаИспользование программируемого регулятора теплого полаТехнология устройства электрического теплого полаПодключение теплого пола без терморегулятораУстройство теплого пола в ванной от отопленияУстановка смесителя для теплого водяного полаИспользуемые источники:

• https://znatoktepla.ru/kotly/gazovie/vodyanoj-teplyj-pol-ot-kotla.html
• http://oteple.com/gazovyj-kotel-dlya-sistemy-otopleniya-teplyj-pol/
• https://stroy-podskazka.ru/pol/vodyanoj/teplyj-ot-gazovogo-kotla-v-dome/
• https://gurupola.ru/teplye-poly/gazovye.html
