Термостат для котла отопления: разновидности и установка устройства

Эффективное управление отоплением является жизненно важной частью рациональной работы котла и системы отопления дома. Грамотное использование элементов управления снизят потребление энергии агрегатом, при создании комфортной температуры в каждой комнате дома, избегая перегрева помещений. А управляет работой котла термостат (или программатор) в зависимости от температуры в помещении.

До 20% объёма потребляемых энергоносителей можно экономить применяя такого рода автоматику. А цены на энергоносители достаточно велики и желание каждого нормального человека снизить свои расходы.

Рассматриваем ситуацию, когда котёл рассчитан правильно, необходимое утепление помещений выполнено, а система отопления функционирует нормально.

Содержание

Основные виды котлов и регулирование температуры

Существует несколько типов котлов: твердотопливные, газовые, электрические и работающие на жидком топливе.

Котлы получили широкое распространение по всему миру. Есть отечественные образцы, есть котлы и импортного изготовления. Материал изготовления сталь или чугун. Простой в эксплуатации, экономичный, с функцией регулировки температуры теплоносителя. В более дешёвых моделях эта функция реализуется с помощью специального устройства – термоэлемента.

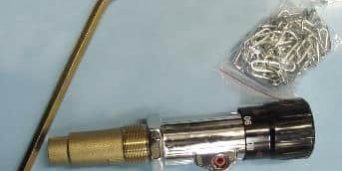

Конструктивно термоэлемент представляет собой металлическое изделие, геометрические размеры которого под воздействием температур уменьшается либо увеличивается (в зависимости от степени нагрева). А от этого меняется, в свою очередь, положение специального рычага, который закрывает и открывает заслонку тяги. На фотографии показан образец такого регулятора:

Чем больше открыта заслонка, тем сильнее процесс горения, и наоборот. Таким образом, объём воздуха, который поступает в камеру сгорания закрытого типа, полностью контролируется термостатом, и при необходимости его подача прекращается и процесс горения затухает. В более современных моделях установлены контроллеры, которые в зависимости от заданных тепловых режимов управляют потоком воздуха, включая (или отключая) специальный вентилятор (смотри фото ниже):

Газовые котлы — самые распространённые и дешёвые в эксплуатации агрегаты. Котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и предназначены только для отопления. Схема включения представлена на рисунке ниже:

Двухконтурные котлы имеют два теплообменника и предназначены для отопления и получения горячей воды. Схема включения котла представлена ниже:

Некоторые котлы имеют отдельные регуляторы для температуры отопления и горячей воды.

Электрические котлы

Достаточно распространённая альтернатива газовым и твердотопливным котлам. Масса преимуществ, большой КПД, но большой срок окупаемости. Подключение простое, как и у газовых котлов, но без подвода холодной воды. Предусмотрено регулирование температуры и защита от перегрева.

При помощи простого механического таймера электрического котла возможны три варианта запуска системы центрального отопления:

1. Котёл выключен;
2. Котёл подаёт тёплую воду;
3. Котёл включается и выключается в установленное время.

Механические таймеры обычно имеют большой круглый циферблат с 24-часовой шкалой в центральной части. Поворачивая диск, можно установить нужное время, а затем оставить его в таком положении. Включение котла будет происходить в нужное время. Внешняя часть состоит из набора вкладок 15-минутного периода, которые вставлены для удобства регулировки работы и настройки режимов. Возможна экстренная перенастройка, которая выполняется при включённом в сеть котле.

Механические таймеры просты в настройке, но при этом котёл всегда включается и выключается в то же время каждый день, а это может не удовлетворить хозяев, если семья большая, и банные процедуры проводятся несколько раз в день в разное время.

Виды терморегуляторов

По виду функций их можно разделить на несколько групп:

— с одной функцией (поддержание температуры);

— с большим количеством функций ( программируемые).

По исполнению терморегуляторы делятся на типы: беспроводные и с проводами для связи с котлом. Устанавливают терморегуляторы в удобное место, подключают температурный датчик, соединят с системой управления котла и пользуются.

К комнатным термостатам нужен постоянный приток воздуха для нормальной и правильной работы, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства: светильники, телевизоры, отопительные приборы, находящиеся рядом.

Программируемый комнатный термостат

Программируемый электронный комнатный термостат позволяет выбрать нужную и комфортную температуру в любое время, его легко перенастраивать и менять режим работы. Таймер времени позволяет установить другой шаблон для отопления в будние и выходные дни. Некоторые таймеры позволяют устанавливать различные параметры для каждого дня недели, это может быть полезно для людей, работающих неполный рабочий день или посменно. Такими термостатами оснащены многие модели Terneo и КЧМ.

Программируемый комнатный термостат позволяет установить индивидуальные нормативы отопления на каждый день в соответствии с образом жизни и поддерживать температуру дома все время, независимо от присутствия или отъезда хозяев.Видео: Подключение комнатного термостата к газовому котлу

Если за систему отопления отвечает котёл с радиатором, как правило, нужен только один программируемый комнатный термостат для управления всем домом. Некоторые шаблоны должны быть скорректированы весной и осенью, когда часы ушли вперёд и назад, или произошла определенная смена климатических условий. Также рекомендуем менять настройки температур при смене дня и ночи.

Такой контроллер климата имеет несколько опций, которые расширяют его возможности:

• «Партия», которая прекращает отопление на несколько часов, после возобновляет;
• «Перекрыть» позволяет временно изменить запрограммированные температуры во время одного из настроенных периодов;
• «Праздник», увеличивает интенсивность нагрева либо уменьшает её в течение определённого количества дней.

Центральный терморегулятор

Такой терморегулятор расположен далеко от вашего котла и обычно позволяет включать или выключать отопление во всём доме. Старые версии соединены проводами с котлом, более новые системы, как правило, посылают сигналы в командный пункт устройства. Именно приспособлениями нового типа оснащены довольно дорогие, но эффективные приборы: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Наиболее известны комнатные терморегуляторы для двухконтурного котла торговой марки Gsm и Protherm. У них встроенный дилатометрический терморегулятор для котла, который в зависимости от модели, может работать дистанционно, часто эта технология используется для электрического котла либо твердотопливных агрегатов.

Комнатный термостат отключает нагрев системы по мере необходимости. Он работает путём измерения температуры воздуха, и включения отопления, когда температура воздуха падает ниже установки термостата, и его выключения, когда установленная температура будет достигнута.

Советы:

1. Рекомендуется установка термостата на 20 ° С;
2. В ночное время устанавливаемая температура должна быть в пределах 19-21° С.
3. Желательно, чтобы в детской комнате было около 22 ° С.
4. Температура не должна опускаться ниже 22 ° C в помещении для пожилых людей и людей с ограниченными возможностями.

Как правило, только на одном микроконтроллере климата в системе отопления основана температура всего дома, либо отдельных помещений. Лучший вариант его расположения в гостиной или спальной комнате, которые, вероятно, должны быть самым посещаемым местом в доме.

Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства. К ним относятся лампы, телевизоры, соседские котлы через стену, сенсорные выключатели.

Термостатические регулирующие клапаны

Термостатический клапан простое решение задачи получения теплоносителя заданной температуры за счёт осуществления подмеса более холодной воды к более тёплой. Вид трехходового клапана представлен ниже:

Схема включения трехходового клапана в систему отопления:

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана:

Схема обвязки газового котла с применением термостатического трехходового клапана:

Термостатический клапан радиатора позволяет контролировать температуру в комнате путём изменения потока горячей воды через радиатор. Они регулируют поток горячей воды через радиатор, но не управляют котлом. Такие устройства должны быть установлены, чтобы настраивать температуру, которая нужна в каждой отдельной комнате.

Эта идея должна рассматриваться как дополнение к установке терморегулирования. Также подобные устройства нуждаются в периодической переналадке и регулярной проверке работоспособности (каждые полгода во время смены режимов работы).

Самодельный внешний терморегулятор для котла: инструкция

Ниже представлена схема устройства самодельного терморегулятора для котла, которая собрана на микросхемах Atmega-8 и серии 566, жидкокристаллическом дисплее, фотоэлементе и нескольких температурных датчиков. Программируемая микросхема Atmega-8 и отвечает за соблюдение заданных параметров уставок терморегулятора.

Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.

Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:

Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.

Еще одна схема на терморегулятора на базе микроконтроллера:

Устройство собрано на базе микроконтроллера PIC16F84A . Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.

Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.

Несколько советов напоследок:

• хоть к большинству моделей и подходят разные варианты термостатов, все же желательно, чтобы терморегулятор для котла и сам котёл были произведены одним производителем, это значительно упростит монтаж и сам процесс эксплуатирования;
• перед покупкой такого оборудования нужно просчитывать площадь помещения и необходимую температуру, чтобы избежать «простоев» техники, и смены проводки в связи с подключением приборов более высокой мощности;
• перед установкой оборудования нужно позаботиться о теплоизоляции помещения, иначе высокие теплопотери будут неизбежны, а это дополнительная статья расходов;
• если, неуверены, что нужно приобретать дорогостоящую технику, то можно провести потребительский эксперимент. Приобрести более дешёвый механический термостат, отрегулировать его и посмотреть результат.

Комнатный термостат сегодня просто незаменимый дополняющий модуль для котла отопления. Для неосведомленного человека это просто дорогостоящий дистанционный регулятор температуры, позволяющий управлять климатом в доме непосредственно из жилого помещения.

На практике хороший и функциональный терморегулятор стоимостью 3-5 тыс. рублей, при грамотной эксплуатации, позволяет сильно снизить эксплуатационные расходы на отопление, поддерживать более стабильную температуру, снизить частоту включения и выключения газового котла, что продлит его ресурс.

Модели комнатных терморегуляторов универсальны и подходят ко всем котлам (газовым, твердотопливным, жидкотопливным, электрическим), имеющим соответствующие разъемы для его подключения (см. инструкцию к котлу).

Что из себя представляет терморегулятор для котла отопления

Для чего нужен и как применяется

Главная причина, по которой выбирают комнатный терморегулятор – экономия, то есть снижение расхода топлива вплоть до 25-30%. Достигается она за счет возможности программирования работы котла на сутки или неделю вперед. Например:

1. Можно снизить температуру в ночное время до 18-19°C – наиболее комфортная температура для сна. При этом каждый сниженный градус уменьшает расход топлива на 2-5%.
2. Можно снизить температуру до 15-16°C на время, когда хозяев нет дома, например в рабочие часы.

Также экономия достигается даже без наличия функции программирования: за счет контроля работы котла в зависимости от температуры воздуха, а не температуры теплоносителя. Это позволяет более точно и стабильно, без малейших скачков, поддерживать заданную температуру, минимизировать инертность системы отопления, а при наличии модулируемой горелки как можно дольше удерживать ее включенной, но на минимальной мощности – наиболее оптимальный режим работы котла как по расходу топлива, так и по сохранению ресурса.

Все, даже самые простые механические комнатные термостаты по умолчанию идут с датчиком температуры воздуха. Многие модели имеют в комплекте и выносной датчик для теплых полов.

Конечно, помимо экономии, термостат повышает и комфорт эксплуатации системы отопления. В зависимости от функционала, с помощью терморегулятора можно организовать погодозависимое управление, подключив внешний уличный датчик, управлять котлом со смартфона (по Wi-Fi) и получать уведомления о сбоях в работе по смс (при наличии GSM-модуля), просто более тонко настроить работу котла.

Существующие типы

Настройки, заданные на термостате, всегда являются приоритетными для котла, его принцип работы не изменяется (используется модуляция пламени горелки, регулировка скорости вращения турбины и т.д.) несмотря на «сухой контакт» с терморегулятором. Принцип работы комнатного термостата зависит от типа используемого в нем датчика температуры.

1. Механические термостаты

Самые простые и недорогие модели без какого-либо широкого функционала. Принцип их работы заключается в использовании мембранных датчиков – термочувствительных металлов, жидкостей или газов, которые помещены в маленькую герметичную капсулу. При нагревании вещества расширяются и при достижении заданной температуры, оказывают давление на мембрану реле, достаточное для замыкания контактов, после чего терморегулятор подает сигнал о снижении мощности котла или его полном выключении.

Механические устройства, как правило, ограничены лишь вращателем для выбора температуры, имеют ощутимую погрешность, вплоть до 3-4°C, и только проводной способ подключения.

2. Электромеханические

Более точные (но все еще недостаточно), более дорогие, все еще ограниченные в функционале терморегуляторы.

Принцип работы похож на действие механических, но в данном случае используются термочувствительные металлы, которые при нагревании производят микро-разряд или создают сопротивление. Некоторые модели имеют простенький экран для отображения температуры и меньший шаг ее изменения – 0,5°C. Однако все равно это слабо оправдывает их более высокую на 30-40% цену, учитывая, что есть более точные и функциональные аналоги.

3. Электронные

Современные, точные, многофункциональные и удобные терморегуляторы. В комплекте часто имеют дополнительные датчики для теплого пола. Погрешность электронных моделей не более 0,5-0,7°C, большинство имеют возможность программирования, практически все приборы оснащены функциями защиты от перегрева и замерзания, остановки циркуляционного насоса и прочими системами безопасности.

Наиболее дорогостоящие модели имеют встроенные Wi-Fi и GSM модули, сохраняют статистику, имеют большое количество автоматических режимов и беспроводное соединение с котлом. Несмотря на наиболее высокую стоимость, электронные комнатные термостаты полностью ее оправдывают и окупаются за несколько месяцев грамотной эксплуатации.

Достигаем максимальной стабильности и комфорта

Дополнительной возможностью многих электронных термостатов является возможность организации погодозависимого управления, когда мощность котла корректируется в том числе и с изменением температуры на улице. Для этого достаточно подключить к термостату универсальный уличный датчик температуры (2-2,5 тыс. руб.).

Он представляет из себя единую конструкцию: датчик и провод длинною 2-6 м. Поэтому достаточно лишь зафиксировать жилы провода в соответствующих контактах термостата, согласно инструкции.

Как выбрать комнатный термостат для котла отопления

Проводной или беспроводной

Проводные модели не ограничены в функционале, могут быть установлены в любом помещении (до 20 метров от котла), стоят дешевле, но требуют проводного соединения с котлом. Сам провод обычно предоставляется в комплекте.

Беспроводные термостаты состоят из пульта управления с датчиком температуры воздуха (по сути обычный термостат) и приемника, который получает сигнал с пульта и передает его котлу уже проводным способом. Соответственно, приемник устанавливается в котельной, а термостатов может быть более одного, например, в нескольких комнатах. Преимущества беспроводной связи очевидны: нет необходимости прокладывать провод через весь дом.

От термостат к приемнику сигнал передается по стандартному каналу бытовой техники частотой 433 или 868 МГц и не оказывает влияния ни на другую бытовую технику, ни на любые другие электронные устройства в доме. Большинство моделей передают сигнал на расстояния до 20 или 30 метров, учитывая стены, перекрытия или перегородки. Стоит учесть, что для питания беспроводного термостата необходимы батарейки, обычно это 2 стандартные батарейки типа АА.

Точность настройки температуры

Механические и электромеханические термостаты довольно дешевые, но имеют высокую в контексте отопления дома погрешность – от 2 до 4°C. При этом шаг регулировки температуры обычно 1°C.

Лучше выбрать более точную электронную модель с погрешностью 0,5-0,7°C и шагом регулировки 0,5°C. Это вряд ли окажет влияние на экономию, но на комфорт – однозначно. Кроме того, основная функция, за которую так ценят термостат, – программатор, доступна лишь в электронных моделях.

Возможность установки значения гистерезиса

Гистерезис (отставание, запаздывание) в контексте системы отопления и терморегулятора – это разница между температурой включения и отключения котла при равномерном потоке теплоносителя. То есть, если на терморегуляторе выставлена температура 22°C, а гистерезис – 1°C, то при достижении температуры воздуха 22°C котел выключится и запуститься при падении температуры на 1°C, то есть при 21°C.

В механических моделях гистерезис обычно 1 или 2°C, изменить его нельзя. В электронных моделях с возможностью его регулировки, можно установить значение 0,5°C или даже 0,1°C. Соответственно, чем меньше гистерезис, тем стабильнее температура в доме.

Наличие программатора

Программатор – это возможность задать шаблон работы котла на временной промежуток от 8 часов до 7 суток. Разумеется, вручную снижать температуру перед уходом на работу, отъездом или сном довольно хлопотно. С помощью программатора можно единожды создать один или несколько шаблонов работы и, в зависимости от настроек температуры и гистерезиса, экономить каждый последующий месяц до 30% топлива.

Это значит, что даже при отоплении небольшого дома площадью 80-100 м² технологичный дорогостоящий термостат за 4-6 тыс. рублей окупится за 2-4 месяца отопительного сезона.

Наличие Wi-Fi или GSM модуля

Контроллеры с Wi-Fi модулем могут быть подключены к домашней сети и управляться с помощью приложения на смартфоне. Довольно ощутимым преимуществом является GSM-модуль, с помощью которого можно не только за ранее включить систему отопления и нагреть дом еще до приезда, но и контролировать работу системы во время длительного отъезда: при любых неисправностях на телефон придет соответствующее уведомление.

Системы безопасности

Защита от перегрева или замерзания системы отопления, защита от остановки циркуляционного насоса, защита насоса от закисания в летний период (вкл. 1 раз в сутки на 15 секунд) – все эти функции серьезно повышают безопасность системы отопления и часто имеются в котлах среднего и высокого ценовых сегментов. Если же такие системы не предусмотрены автоматикой котла, решить вопрос можно выбором термостата с их наличием.

Лучшие известные производители и модели: характеристики и цены

BAXI KHG

Известный простой механический терморегулятор без дополнительных функций и настроек. Среди механических аналогов отличается итальянским качеством сборки и надежностью, стандартным гистерезисом 1°C, минималистичным приятным дизайном. Недостатки стандартны для всех механических устройств – высокая погрешность, шаг температуры в 1°C, а не в 0,5°C, неизменный гистерезис.

Стоимость: 1 350-1 500 руб.

TEPLOCOM TS-Prog-2AA/8A

Проводной программируемый электронный термостат. Отличается наличием практически всех доступных на сегодняшний день функций за небольшую цену, по сути лучший выбор в соотношении цена-качество.

Имеет хороший контрастный дисплей, возможность установки минимальной и максимальной температуры, режим защиты насоса, защиты от перегрева и замерзания, индикацию неисправности системы, установку гистерезиса программирование температурных графиков на 7 дней и т.д.

Недостатками являются проводное соединение и, несмотря на это, питание от 2 батареек типа АА, их достаточно на 1-1,5 года эксплуатации.

Стоимость: 3 300-3 400 руб.

TEPLOCOM TS-Prog-2AA/3A-RF

Абсолютно аналогичный предыдущей модели программируемый термостат, но уже с беспроводным соединением по частоте 868 МГц, это значит увеличение дальности приема вплоть до 100 метров. Приемник подключается к котлу проводным соединением. Недостатком данной модели является довольно высокая цена, поскольку у проводных аналогов за эту цену могут быть встроены Wi-Fi и GSM-модули, в комплекте имеются датчики для теплого пола.

Стоимость: 5 400-6 500 руб.

ТЕПЛОЛЮКС MCS-350

Один из лучших комнатных терморегуляторов для котла отопления. Имеет практически все современные контролирующие и защитные функции, режим программирования 24/7, подробную статистику потребления. Отличается наличием сенсорного ЖК дисплея с автоматической блокировкой, наличием Wi-Fi модуля, позволяющего управлять системой со смартфона, дополнительный выносной датчик температуры в комплекте (всего можно подключить до 32 датчиков).

Благодаря Wi-Fi, термостат можно установить в любом незаметном месте и производить управление со смартфона, но даже при открытой установке, он гармонично впишется практически в любой интерьер.

Стоимость: 4 590-6 000 руб.

Цены: итоговая таблица

Производитель и модель	Особенности	Стоимость, руб.	Наша оценка, 0-5 баллов
BAXI KHG	Механический, недорогой и надежный	1 350	3,9
TEPLOCOM TS-Prog-2AA/8A	Программируемый, проводной, функциональный, лучший в соотношении цена-качество	3 300	4,5
TEPLOCOM TS-Prog-2AA/3A-RF	Программируемый, беспроводной, функциональный, дорогостоящий	5 500	4,3
ТЕПЛОЛЮКС MCS-350	Программируемый, проводной, функциональный, с Wi-Fi модулем и сенсорным дисплеем, с доп. датчиком, современный стильный дизайн	5 100	4,9

Подключение термостата к котлу: инструкция

Для получения точных результатов измерения, важно правильно выбрать место монтажа:

• не рекомендуется установка рядом с окнами, входными дверьми, каналами вентиляции, климатической техникой и другими объектами, способными повлиять на температуру воздуха в месте монтажа;
• не рекомендуется установка слишком высоко, у потолка, или слишком низко к полу, поскольку нагретые воздушные массы концентрируются у потолка, а при отсутствии теплого пола, температура в нижней плоскости помещения заметно ниже. Оптимальная высота установки – 1,5 метра от уровня пола;
• не рекомендуется монтаж рядом с движущимися или создающими механические удары объектами (двери, прикасающаяся к стене мебель);

Также обратите внимание, что при нагрузке свыше 10 А, устройство подключается не напрямую, а через модульный контактор.

Алгоритм подключения и монтажа всегда указан в инструкции к прибору. Для примера рассмотрим как установить механический Cewal RQ-10:

Фото	Описание процесса
	Снимаем вращатель регулировки температуры
	Сняв лицевую панель, откручиваем соответствующие винты
	Производим монтаж конструкции на стену через соответствующие отверстия, указанные в инструкции
	Согласно схеме из инструкции, произведите подключение контактов. Для модели Cewal RQ-10 эта схема указана на фото.
	Дополнительно. Между контактами «TA» платы некоторых котлов может быть перемычка, ее необходимо заменить  на двужильный изолированный кабель сечением проводника 0,5-0,75 мм2.

Большинство современных термостатов питается от батареек типа АА, но если необходимо питание от электросети, схема его организации выглядит таким образом:

Все современные модели терморегуляторов имеют в комплекте инструкцию с подробным, схематическим описанием алгоритма установки, подключения и настройки. Однако для этого в любом случае нужны базовые навыки работы с электрикой.

Где купить комнатный термостат для котла отопления

1. MirCli – https://mircli.ru/aksessuary-dlya-otopleniya/termoregulyatory/.
2. 55M.ru – https://55m.ru/shop/avtomatika/termoregulyatory/?rezhim_upravleniya[]=44.

Экономия электроэнергии и газа, стабильная комфортная температура, минимум времени, потраченного на регулировку отопительного оборудования, – все это не прихоти, а вполне обоснованные требования к правильно организованному отопительному процессу.

Поэтому подключение комнатного термостата к газовому котлу, для обеспечения всех вышеперечисленных условий, становится очевидной необходимостью. Мы расскажем о принципе работы терморегулятора и о разновидностях прибора. Разберем различия в функционале разных моделей.

В статье детально описаны принципы подключения контроллера температурного режима. Приведены правила установки разных вариантов прибора. Следуя нашим рекомендациям, вы сможете выполнить монтаж самостоятельно, не прибегая к помощи теплотехников.

Преимущества использования термостата в отоплении

Газовое отопление уже само по себе является благом и существенно увеличивает качество быта. Но упрощение управлением газовым отопительным оборудованием вопрос не менее актуальный.

Настройка и управление работой газового котла может проводиться двумя способами – вручную или с помощью термостата, который автоматически обеспечит стабильный температурный режим.

Ручная регулировка помогает установить определенную температуру теплоносителя в системе – при повышении температуры до заданных значений котел выключается, при снижении – включается. В результате температура в доме поддерживается на определенном уровне.

Но с изменением температуры на улице установленный режим оказывается некорректным и приходится вручную перепрограммировать отопительное устройство. Такие манипуляции осуществляются на протяжении всего отопительного сезона, а это неудобно.

Резкое повышение температуры снаружи здания, нагрев комнаты солнечными лучами часто требуют незамедлительного выключения отопительной системы. Своевременное отключение выполнит терморегулятор

Кроме того, ручная регулировка означает работу газового котла в режиме постоянных включений-выключений, с периодом рабочего цикла длительностью около 10 минут. Это не лучшим образом влияет на продолжительность работы котла.

Еще в системе с ручной регулировкой, независимо от работы функции обогрева, обеспечивается постоянная циркуляция теплоносителя с помощью насосного оборудования, а значит, расходуется лишняя электроэнергия.

Применение термостата для управления работой газового котла полностью устраняет проблемы тактования, а также исключает резкие скачки температуры

Автоматическая регулировка, в отличие от ручного управления, отключает циркуляционный насос. Реагируя на температуру воздуха в помещении, а не теплоносителя в отопительном контуре, термостат для котла отопления поддерживает стабильную температуру в комнате.

В результате микроклимат в доме значительно улучшается, частота включений котла снижается, а значит, увеличивается его срок службы.

Экономия энергии при использовании автоматического терморегулятора достигает 30%, но даже самый дешевый программатор обеспечивает экономию не менее 15%

Использование термостата дает и другие преимущества:

• устройство устанавливает оптимальный/экономный температурный режим в зависимости от времени суток;
• решает проблемы тактования газового котла – частого включения и выключения;
• облегчает эксплуатацию и повышает надежность отопительной системы.

Это лишь часть очевидных преимуществ, общих для всех типов терморегуляторов. Достоинства отдельных моделей можно более подробно изучить непосредственно перед приобретением.

Типы терморегуляторов для газовых котлов

Термостаты можно разделить на таких три основных типа: механические, электронные и электронные беспроводные.

Проводные модели стоят меньше, но требуют прокладки кабеля — установку терморегулятора на газовый котел лучше проводить до или вовремя ремонтных работ в доме. Беспроводные модели дороже, функциональнее, удобнее.

Выбор термостата для подключения к газовой системе отопления осуществляется с учетом таких основных критериев:

• функциональность;
• точность регулировки;
• стоимость терморегулятора;
• простота использования и монтажа.

По функциональности различают:

• простые термостаты — помогают поддерживать заданную температуру в доме;
• беспроводные терморегуляторы — имеют блок передатчика, который размещают в другом помещении для более точной регулировки температуры;
• программируемые – позволяют настраивать стабильный температурный режим отдельно для дня и ночи, программировать работу системы отопления по дням недели, что значительно снижает расход топлива;
• с функцией гидростата — помогают контролировать уровень влажности в помещении, снижая или увеличивая его согласно настройкам.
• С дополнительным датчиком пола – модель используется, в том числе, для регулировки температуры теплоносителя в системе «теплый пол».
• С дополнительным датчиком нагрева воды – устройство применяется и для регулировки температурного режима горячего водоснабжения, и для управления системой отопления.

Отдельно нужно сказать о программаторах — более сложных с точки зрения функциональности термостатах, которые устанавливаются, в том числе, для управления климатическими системами в так называемых умных домах.

Существуют модели Wi-Fi термостатов с голосовым управлением. Такие комнатные регуляторы поддерживают несколько иностранных языков, могут управляться с помощью смартфона. Во время отключения электричества срабатывает функция включения памяти, которая сохраняет настройки программатора

Программаторы управляют работой не только отопительного и водонагревательного оборудования, но и кондиционеров, насосов, других устройств. Некоторые из них помогают программировать индивидуальный температурный режим для каждого дня недели с возможностью задать от 1 до 6 фиксированных режимных точек.

Общие принципы подключения термостата

Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта газового котла. Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.

В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.

Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.

На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения.  Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

Подключение механического термостата

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO

Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.

При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов

Монтаж электронного терморегулятора

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.

Как подключить беспроводной термостат?

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.

Выводы и полезное видео по теме

Как подключается термостат к газовому котлу:

Комнатные термостаты для регулировки системы отопления:

Самостоятельный монтаж устройства не должен вызвать абсолютно никаких трудностей. Но не забудьте при подключении термостата к газовому котлу изучить инструкцию, которая прилагается к устройству, и техническую документацию к отопительному оборудованию.

Расскажите о собственном опыте в выборе и подключении термостата к газовому котлу. Поделитесь полезной информацией, которая может пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы, публикуйте фото по теме статьи.

Устанавливая автоматический терморегулятор, пользователь надеется сэкономить энергоносители, расходуемые на отопление квартиры либо частного дома. Правда, покупка и монтаж прибора иногда дает противоположный результат – потребление газа или электроэнергии возрастает. Поэтому предлагаем разъяснить ряд моментов: как работает комнатный термостат для газового котла, разновидности регуляторов температуры, способы подключения и правильной настройки.

Кратко о принципе работы

Для лучшего понимания принципа действия комнатных терморегуляторов сначала поясним алгоритм работы водогрейного котла в базовой комплектации:

1. Пользователь разжигает отопитель, с помощью кнопок или рукояток управления задает желаемую температуру теплоносителя.
2. Каждый аппарат оборудован погружным либо накладным датчиком, информирующим блок управления о степени нагрева воды. Когда температура теплоносителя достигает заданного порога, срабатывает газовый клапан и перекрывает подачу топлива к основной горелке. Циркуляционный насос продолжает «гонять» воду по системе.
3. После остывания теплоносителя до нижнего температурного предела подача газа возобновляется, горелка снова разжигается и подогревает воду.

Справка. В турбированных дровяных котлах автоматика отключает вентилятор–нагнетатель. Поступление воздуха и процесс горения в топке приостанавливается, агрегат переходит в режим ожидания.

Без внешнего термодатчика отопитель «не видит» температуру воздуха в помещениях и тупо греет воду до указанного предела. Результат: в переходной осенне-весенний период наблюдается так называемое тактование — частый старт/стоп горелки (1 раз в 2—3 минуты), сокращающее ресурс агрегата в целом.

Теперь о главном. Выносной терморегулятор продлевает интервалы между включением/выключением газового котла, поскольку ориентируется на температуру воздуха, который остывает медленнее. Прибор включается в разрыв цепи электропитания газового клапана (на ТТ-котлах – турбины) и встроенного насоса.

Установка автоматического терморегулятора позволяет убить сразу трех зайцев:

• снизить потребление энергоносителей;
• сделать управление котлом более удобным;
• продлить срок службы источника тепла.

Важное замечание. Перечисленные пункты относятся не только к газовым отопителям. С термостатом коммутируется любой теплогенератор, оснащенный электронным либо электрическим блоком управления: твердотопливный, дизельный, электрокотел и так далее.

Когда комната прогревается до указанной температуры, термостат разрывает цепь, горелка и встроенный насос теплогенератора останавливаются. Запуск агрегата происходит после охлаждения воздуха на 1—2 градуса, что увеличивает длительность интервала между отключением и розжигом до 15—20 мин.

Отметим 2 значимых нюанса:

1. При использовании комнатного регулятора штатная функция старт / стоп по температуре воды в котловой рубашке продолжает действовать. Когда теплоноситель в котле нагреется до установленного предела, газогорелочное устройство отключится.
2. Если горелка гасится по команде внутреннего термодатчика, штатный циркуляционный насос продолжает работать. Когда срабатывает выносной термостат, останавливаются оба устройства – горелка и насосный агрегат.

Вот почему важно правильно настроить связку котел — внешний термостат.

Виды комнатных регуляторов

Для автоматической регулировки горения котла по температуре комнатного воздуха применяется 2 разновидности термостатов:

1. Механические. Разрыв и замыкание электрической цепи производится биметаллической пластиной, изгибающейся от нагрева. Чтобы изменить желаемую температуру, пользователь вращает рукоятку, которая увеличивает либо уменьшает зазор между пластиной и вторым контактом.
2. Электронные (цифровые). Здесь роль чувствительного к нагреву элемента играет терморезистор, изменяющий сопротивление в зависимости от температуры. Схема, куда входит указанная деталь, замыкает контакты реле, ориентируясь по изменению сопротивления и пользовательским настройкам.

Справка. Механический и электронный термодатчик используется не только для котла. Терморегуляторы успешно применяются на других участках системы отопления, например, для отключения циркуляционного насоса отдельной радиаторной ветви либо для зонального управления теплыми полами.

Механический прибор подключается к теплогенератору посредством кабеля. В большинстве электронных моделей предусматривается беспроводное присоединение. По отзывам, радиоуправляемые термостаты приобретают широкую популярность благодаря удобству монтажа и эксплуатации. Как работает беспроводной терморегулятор котла:

1. Аппарат состоит из двух блоков, оснащенных радиомодулями.
2. Первый блок, включающий исполнительное реле, ставится непосредственно возле отопителя и подсоединяется к нужному разъему. Питание – от домовой электросети 220 вольт.
3. Второй блок с дисплеем и кнопками управления питается от батареек и устанавливается в удобном месте жилища.
4. Размещенный внутри дистанционного пульта термодатчик реагирует на температуру воздушной среды. В нужный момент радиомодуль посылает первому блоку сигналы о включении/остановке котла. Тот размыкает контакты реле, нагрев и циркуляция теплоносителя прекращается или возобновляется.

Обычно электронные модели оснащаются программаторами, позволяющими задавать график работы котла на неделю. Температуру в помещениях можно изменять несколько раз в течение суток. Отдельные экземпляры программируются на 90 дней и управляются посредством мобильной связи, например, через СМС либо интернет-приложение смартфона.

Какой термостат лучше выбрать

Чтобы сделать правильный выбор комнатного регулятора, предлагаем рассмотреть плюсы и минусы двух типов бытовых приборов. Недостатки механических моделей:

• низкая точность поддерживаемой температуры;
• проводное подключение – кабель придется тянуть из котельной в нужную комнату;
• отсутствие различных удобных функций, имеющихся в программаторах.

Примечание. Судя по отзывам реальных владельцев на форумах, точность поддержания температуры не является критической проблемой и не слишком волнует пользователей. Другое дело – провода, которые нужно прятать под плинтусами, в бороздах стен и так далее.

Явных преимуществ у биметаллических термостатов тоже три:

• невысокая цена и доступность;
• надежность в работе – в простейших моделях нечему ломаться;
• простота управления котлом с помощью одной рукоятки, что актуально для домовладельцев пожилого возраста.

Негативные стороны электронных регуляторов — более высокая цена, не всегда понятный интерфейс и необходимость своевременной замены батареек. У дешевых китайских моделей встречается дополнительная проблема – нарушение связи с релейным блоком при установке управляющей панели за 1—2 перегородками.

Безусловный плюс цифровых терморегуляторов – комфортная эксплуатация. Достаточно один раз заложить недельную и ежедневную программу работы теплогенератора, больше никаких действий не потребуется.

Типичный набор функций перечислим на примере термостата Baxi Magic Plus:

• диапазон регулирования температуры – 5…35 °С;
• защита от замораживания системы отопления, по умолчанию запускает котел при остывании жилища до +3 градусов;
• ЖК-дисплей с подсветкой, управление – кнопочное;
• сдвиг показаний датчика температуры ±5 °С (пояснение читайте в следующем разделе публикации);
• 2 режима работы – экономичный и комфортный;
• часовой / суточный / недельный программатор.

Справка. Подобные устройства производители зачастую именуют цифровыми хронотермостатами. Слабое место приборов – низкая ремонтопригодность в случае поломки, особенно китайских изделий, для которых нелегко отыскать запчасти.

Зная особенности электронных и механических регуляторов, нетрудно выбрать подходящую модель. Ориентируясь на свой бюджет, в первую очередь рассматривайте надежные изделия европейских, японских и корейских производителей. Среди «китайцев» тоже встречаются приличные бренды, но в среднем качество продукции оставляет желать лучшего.

Установка и подключение прибора

Монтаж бытового регулятора состоит из двух этапов – крепление в удобном месте и присоединение к газовому (твердотопливному) котлу. Чтобы термостат фиксировал температуру без отклонений, располагайте регулирующий элемент согласно рекомендациям:

• минимальная высота от пола – 1.5 м, максимальная – 1.7 м;
• в пределах 1 м от прибора не должны стоять радиаторы отопления, обогреватели или другая бытовая техника, искажающая тепловую картину (включая кондиционеры);




• исключите воздействие сквозняков, работающей вентиляции;
• нежелательно ставить датчик в отдалении от обогреваемых комнат.

Совет. Для частного дома с теплыми полами стоит купить модель термостата, укомплектованную дополнительным термодатчиком. Последний размещается над поверхностью пола и измеряет температуру в нижней зоне помещения.

После крепления прибора на стене согласно указаниям производителя проложите провод до источника тепла скрытым либо открытым способом (при наличии проводного подключения). Как подключить регулятор к котлу:

1. Один конец управляющего кабеля подсоедините к контактам с маркировкой COM (общий) и NO (нормально открытый) термостата. На беспроводной модификации эти клеммы находятся в релейном блоке.
2. В инструкции по эксплуатации теплогенератора отыщите схему подключения выносного термостата, маркировку и местонахождение контактов.
3. Снимите или откиньте переднюю панель газового отопителя, закрывающую доступ к плате управления и разъемам.
4. Извлеките перемычку, вставленную между указанными в паспорте клеммами. Не выбрасывайте деталь, впоследствии она может понадобиться.
5. Подсоедините к освобожденным клеммам провода, идущие от контактов регулятора. Соблюдать полярность не нужно.
6. При монтаже беспроводного термостата подведите к релейному блоку трехжильный кабель питания 220 В с заземляющим проводом.

Совет. Если на контактах вашего прибора вместо указанной маркировки нанесены цифры или непонятные буквы, отыщите 2 нужных клеммы с помощью тестера (цепь между ними должна быть разомкнута). Всего контактов – три, пара COM и NC изначально замкнута, как показано выше на схеме.

Подробности установки терморегулятора беспроводного типа демонстрируются на видео:

Энергонезависимые напольные котлы, оборудованные газовой автоматикой 630 SIT, 710 MiniSIT, САБК, «Орион» и подобными, несовместимы с дистанционными регуляторами. Причина – полностью механическая конструкция газового клапана и отсутствие электрических цепей, куда можно включить реле–прерыватель.

Исключение – газовые теплогенераторы, оборудованные автоматикой «Каре» и последним поколением итальянских клапанов EuroSIT – 820 NOVA. В указанных блоках предусмотрены электромагнитные клапаны и специальные контакты для присоединения наружных термостатов двух типов – механического и цифрового.

Порядок настройки

Для настройки системы и подбора комфортной температуры выполните следующие действия:

1. Выставьте дистанционным регулятором максимальную температуру.
2. Запустите котел и выведите его в оптимальный режим работы, при котором агрегат достигает наибольшего КПД.
3. Когда во всех комнатах установится комфортное тепло, возьмите электронный термометр и замерьте температуру возле вашего регулятора.
4. Выберите измеренное значение на термостате в качестве порога отключения отопителя. В программатор заложите требуемые установки.

Важное уточнение. Газовый котел работает с максимальным КПД при температурном режиме 80/60 °С (подача/обратка).

Разъясним цель перечисленных манипуляций. Из-за различных площадей и тепловых потерь температура в помещениях может отличаться на 1—3 градуса, поэтому лучше ориентироваться по степени нагрева воздуха около самого датчика.

Если в точке установки регулятора температура сильно отличается от остальных комнат, при настройке нужно делать поправку на величину этой разницы. В некоторых моделях, например, Baxi Magic Plus, предусмотрена функция подобной корректировки (называется – температурный сдвиг). Тогда остается лишь ввести в память прибора нужную величину, составляющую от 1 до 5 градусов.

Когда терморегулятор не экономит газ?

В интернете встречается немало отзывов такого плана: «Повелся на заверения продавцов об экономии 30%, купил и поставил регулятор температуры, теперь котел расходует больше газа. Зачем он вообще нужен?». Давайте разберемся, за счет чего данный прибор экономит энергоносители (не только газ, но и твердое топливо, солярку и электроэнергию):

1. Увеличивается интервал между запусками теплогенератора. Причина – остывание и нагрев воздуха происходит медленнее, чем воды в батареях.
2. Вместе с горелкой отключается циркуляционный насос, потребляющий до 100 Вт электричества. В ТТ-котлах останавливается вентилятор (турбонагнетатель либо дымосос).
3. Помещения полноценно обогреваются в нужное время, когда жильцы пребывают дома. В остальные часы поддерживается разумно-допустимая температура. Нагрев рекомендуется уменьшать и ночью – для комфортного сна достаточно топить комнаты на уровне 18—19 °С.

Пояснение. Под разумно-допустимой понимается температура, с которой котел быстро прогреет комнаты до комфортного уровня без особых затрат энергоносителей. Определяется опытным путем и лежит в пределах 15—18 градусов.

Теперь рассмотрим ситуации, когда вместо экономии наблюдается повышенный расход либо ухудшение обогрева:

1. На котле выставлена минимальная температура теплоносителя (40—45 °С), потому что контуры напольного отопления подключены напрямую. Отопитель работает с низким КПД, расход газа не уменьшается.
2. Когда жилище отапливается исключительно теплыми полами, а терморегулятор не делает замер в нижней зоне комнаты. Стяжка и воздух прогревается медленно, в момент срабатывания датчика полы становятся слишком горячими. При остывании наблюдается обратная картина.
3. Теплопотери здания чересчур велики. Здесь никакие термостаты не помогут, требуется утепление.
4. Связка термодатчик – котел неверно настроена, неправильно подобран гистерезис (перепад температур между запуском и остановкой теплогенератора).

В каждом терморегуляторе предусмотрена разница температур между отключением и включением котла. Значение можно изменять в пределах 0.5—2 градуса. Если выбран максимальный гистерезис, а дом отапливается теплыми полами, перепад температур воздуха сильно увеличится, пребывание в помещении станет некомфортным, а теплогенератор израсходует больше топлива для нагрева.

О тонкостях настройки термостата расскажет мастер-монтажник на видео:

Заключение

По заверениям продавцов, термостаты для газовых котлов снижают потребление голубого топлива на 25—50%. Цифры несколько завышены с целью продать пользователю отопительное оборудование. На практике величина экономии укладывается в диапазон 10—25% в зависимости от многих условий. Но при нынешних тарифах и ценах энергоносителей 10 процентов дадут ощутимый эффект, поэтому терморегуляторы однозначно рекомендованы к применению.

Используемые источники:

• https://www.asutpp.ru/termoregulyator-dlya-kotla-regulyator-temperatury.html
• https://gradusplus.com/kotly/komnatnyj-termostat-dlya-kotla-otopleniya/
• https://sovet-ingenera.com/otoplenie/o-drugoe/podklyuchenie-komnatnogo-termostata-k-gazovomu-kotlu.html
• https://otivent.com/termoregulyatory-dlya-gazovyx-kotlov
