Теплые полы стали уже далеко не новинкой. Эту технологию используют для подогрева полов в квартирах, частных домах, офисах и различных других помещениях. Принцип действия их прост – они нагревают основание, находящееся под ногами, а также воздух в помещении, что позволяет достаточно хорошо прогреть любую комнату. Обычно они устанавливаются в добавление к основной системе отопления. Монтаж их не так сложен, каким кажется, но дело это довольно хлопотное. Как правильно сделать теплый пол? Этот процесс во многом будет зависеть от того, какой тип системы был выбран для монтажа.
Как правильно сделать теплый пол
Виды теплых полов
Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.
Электрический пол под плитку
На заметку! В определенных случаях теплый пол может полностью заменить систему центрального отопления. Но это возможно не всегда и от основных радиаторов отказываться все-таки не стоит.
Подогрев на основе воды
В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.
Водяной теплый пол
Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.
Принцип действия водяного теплого пола
Нагрев при помощи кабеля
Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.
Монтаж кабельного теплого пола
Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.
Нагревательный кабель
ИК пол
Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.
ИК теплый пол под ламинат
Таблица. Сравнение характеристик разных систем.
Характеристика
Водяной пол
Наличие ЭМИ
Нет
Возможность обустройства в многоквартирных домах
Только в новостройках при наличии отдельного подключения
Да
Быстрое управление настройками
Нет
Да
Зависимость от сезона отопления
Да – в квартирах и нет – в частных домах
Нет
Сроки монтажа
Длительные из-за необходимости заливки стяжки
Короткие
Возможность укладки любого финишного покрытия
Да
Простота ремонта
Сложный ремонт
Цены на электрический теплый пол «Теплолюкс»
электрический теплый пол теплолюкс
Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.
ИК пленка для теплого пола
Делаем теплый водяной пол своими руками
Рассмотрим подробнее процесс работ при обустройстве водяного подогрева пола. Он включает в себя ряд этапов – это подготовка чернового основания, монтаж самой системы, а также заливка стяжки и укладка финишного покрытия. В данном случае будет рассматриваться бюджетный вариант создания обогревающей системы.
Тёплые полы — серьёзная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов понадобится. Чтобы облегчить ваши трудозатраты, мы подготовили специальную инструкцию, рассказывающую, как произвести расчёт тёплого пола — водяного или электрического. Онлайн-калькуляторы прилагаются. А в статье « Что нужно для тёплого пола?» найдёте полный список всего, что может понадобиться при монтаже.
Монтаж водяного теплого пола своими руками
Подготовка основания
Рассмотрим, как сделать черновой пол под обустройство водяной системы на основе керамзита.
Шаг 1. Первым делом старый деревянный пол полностью демонтируется. Удаляются доски и лаги. Остатки кирпича и негабаритный строительный мусор могут быть оставлены на основании.
Деревянный пол нужно демонтировать
Доски демонтированы
Лаги тоже удалены
Шаг 2. Для определения высоты итогового пола используется лазерный уровень. Основной ориентир требуемого уровня – это входная дверь. Разметка должна находиться на 1,5-2 см ниже порога.
Применение лазерного уровня
Разметка должна находиться на 1,5-2 см ниже порога
Шаг 3. На стены наносится разметка. Первая метка обозначает границу стяжки с уложенными трубами подогрева (толщина стяжки не должна иметь толщину менее 6 см). Вторая указывает на толщину утеплителя из керамзита (в данном случае толщина этого слоя составит 10 см).
Нанесение разметки на стены
Вторая метка указывает на толщину утеплителя
Шаг 4. Вдоль линии лазерного уровня на стены по всему периметру наносятся метки по уровню чистового пола.
Наносятся метки по уровню чистового пола
Шаг 5. На стены наносится разметка и двух других уровней – керамзитной подсыпки и стяжки. Ориентир в этом случае – отметка чистового пола.
Процесс нанесения разметки
Шаг 6. Черновой бетонный пол засыпается песком, который равномерно распределяется по нему. Ориентироваться можно на нижнюю отметку.
Пол засыпается песком
Песок равномерно распределяется
Шаг 7. Далее песок максимально уплотняется, выравнивается. Работа выполняется в несколько подходов, торопиться тут не следует.
Шаг 9. Отверстия в стенах, оставшиеся от лаг, заделываются кусками кирпича и цементным раствором.
Пример заделанного отверстия
Шаг 10. На слой песка укладывается гидроизоляция. В данном случае это плотная полиэтиленовая пленка, которая укладывается с заводом на стены. Для удобства пленка фиксируется скотчем.
Укладка ПЭТ пленки
Шаг 11. Начинается установка маяков. Для этого используются кубики из пеноблока повышенной плотности, на которые потом будут установлены металлические маяки. Кубики устанавливаются на полиэтилен на расстоянии около 1 м друг от друга. Высота одного кубика – 9 см.
Кубики из пеноблока
Фото кубиков из пеноблока
Шаг 12. На кубики устанавливаются металлические профили-маяки высотой 1 см.
Установка маяков
Все маяки установлены
Шаг 13. В местах стыков маяков обязательно должен быть установлен кубик. Для правильной стыковки маяки подрезаются. При правильной стыковке маяки накладываются друг на друга по направлению будущего движения правила.
Подрезка маяков
При стыковке профили должны накладываться друг на друга по направлению будущего движения правила
Шаг 14. Маяки выставляются по уровню. Ориентир – линия на стене, обозначающая высоту стяжки. Чтобы выставить их по уровню, можно использовать фанерные подкладки.
Проверка маяков строительным уровнем
Использование подкладки из фанеры
Шаг 15. Когда маяки выровнены по уровню, они фиксируются на кубиках при помощи саморезов.
Фиксация маяка
Шаг 16. Черновой пол должен иметь легкий уклон (перепад составляет до 5 мм на каждый метр длины основания). При необходимости кубики могут быть вдавлены в песок, чтобы добиться нужного результата. Операция производится по всей длине маяков.
Черновой пол имеет небольшой уклон
Шаг 17. Между основными кубиками устанавливаются дополнительные.
Установлены дополнительные кубики
Шаг 18. Керамзит смешивается с небольшим количеством цементной смеси. Это позволит получить более крепкий пол. На мешок керамзита используется ведро песка, 2 кг цемента и около 3 л воды.
Керамзит смешивается с цементной смесью
Шаг 19. Подготовленный керамзит выкладывается на основание и разравнивается. Засыпка производится, начиная с дальнего угла помещения. До верхнего уровня маяков должно остаться около 1,5 см свободного пространства.
Укладка керамзита
Фото процесса укладки керамзита
Шаг 20. Слой керамзита закрывается цементным раствором. Раствор выравнивается мастерком во всей поверхности.
Выравнивание цементного раствора
Шаг 21. Стяжка выравнивается правилом по маякам. Идеальной ровности можно не добиваться. Чтобы маяки было легко извлекать из стяжки, их поверхность не замазывается.
Выравнивание стяжки правилом
Маяки не закрыты раствором
Шаг 22. Через два дня, когда стяжка подсохнет, маяки удаляются. Для этого фиксирующие их саморезы выкручиваются. Вместе с маяками удаляются деревянные подкладки.
Удаление маяков
Маяки удалены
Шаг 23. После этого образовавшиеся щели очищаются от мусора и заделываются цементным раствором.
Заделка выемок цементным раствором
Укладка системы труб и подключение
После подготовки начинается монтаж самой системы подогрева.
Шаг 1. В данном случае действующая система отопления будет сохранена на базе газового котла. Батарея питается от контура подачи, расположенного на втором этаже. Выходящая из радиатора вода направляется в контур обратки, который расположен в подвале. Теплый пол будет подключаться ко второму выходу батареи и к контуру обратки. Для отключения радиатора и теплого пола будут устанавливаться краны. У входа в контур обратки будет установлен циркуляционный насос.
Контуры подачи и обратки
Подключение теплого пола
Расположение кранов
Место установки циркуляционного насоса
Шаг 2. Радиатор оборудуется необходимой арматурой. Это соединители и трубы. Для уплотнения соединения используются лен сантехнический и герметик.
Для уплотнения соединения используется герметик
Приступаем к монтажу выхода из батареи
Процесс монтажа
Еще одно фото процесса
Установка крана
Шаг 3. Вот таким образом будут выглядеть готовые выходы из батареи. Один из них будет использоваться для подключения теплого пола.
Готовый выход из батареи
Шаг 4. Перед дальнейшим монтажом труб по периметру помещения приклеивается демпферная лента (о её выборе мы уже писали). Она садится на стены при помощи клея.
Поклейка демпферной ленты
Шаг 5. На черновую стяжку укладывается мультифольга – специальный утеплитель. Отдельные полосы материала фиксируются друг с другом при помощи скотча.
Укладка мультифольги
Шаг 6. Сверху на фольгу укладывается армирующая сетка с ячейками 10х10 см. Отдельные куски укладываются внахлест на 1-2 ячейки. Между собой сетка соединяется при помощи проволоки.
Куски сетки соединяются проволокой
Укладка армирующей сетки
Шаг 7. Устанавливается и подключается труба, ведущая к обратке.
Подключение трубы
Шаг 8. К другому выходу из батареи монтируется труба водяного пола с сечением 20 мм. На начальный участок трубы можно надеть отрезок защитной гофры.
Подключение трубы водяного теплого пола
Шаг 9. Труба укладывается на пол и фиксируется к арматурной сетке при помощи пластиковых хомутов. При укладке важно проследить, чтобы на трубе не было изломов. Для формирования колен можно использовать фен, которым нагревается труба. Расстояние в контуре между соседними трубами должно составлять около 20 см в данном случае.
Фиксация трубы пластиковым хомутом
Нагрев трубы феном
Шаг 10. Труба теплого пола уложена змейкой.
Труба уложена змейкой
Шаг 11. Концы обратной трубы и теплого пола направляются в металлические патрубки, ведущие в подвал. Пустоты можно загерметизировать монтажной пеной.
Концы труб направляются в металлические патрубки
Пустоты задуваются монтажной пеной
Шаг 12. Приподнимающиеся над уровнем пола участки металлической сетки фиксируются на основании пола при помощи дюбелей и металлических пластинок.
Дополнительная фиксация сетки
Шаг 13. Далее работы будут проводиться в подвале. Производится установка циркуляционного насоса. Он подключается к обратной трубе. В систему также устанавливаются два крана. Один из них будет перекрывать естественную циркуляцию. Нижний кран полностью перекрывает вход в обратную трубу.
Устанавливаются краны
Шаг 14. Производится сборка регулирующего узла и подсоединение всех труб. В режиме естественной циркуляции вода по трубе теплого пола поступает в обратку при обоих открытых кранах. Если перекрыть верхний кран, то вода из теплого пола будет двигаться по дополнительной трубе в сторону насоса – это режим быстрого прогрева пола. Если нижний кран при выключенном насосе закрыт, то теплый пол будет полностью отключен.
Сборка регулирующего узла
Процесс сборки
Подключены трубы

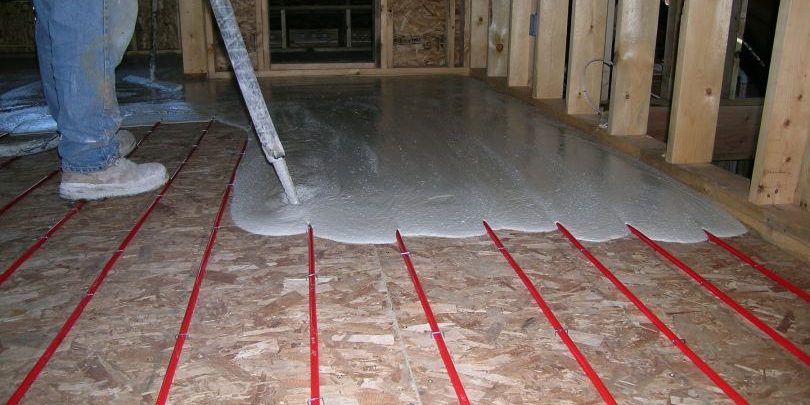

Заливка стяжки
Завершающий этап монтажа водяного пола – заливка стяжки и укладка напольного покрытия.
Шаг 1. Чтобы стяжка получилась ровной, устанавливаются металлические маяки. Они располагаются на кусочках бетона.
Установка маяков
Шаг 2. Кусочки бетона фиксируются на основании при помощи цементного раствора.
Фиксация кусков бетона
Шаг 3. Маяки фиксируются на бетоне при помощи саморезов в предварительно изготовленные отверстия. Все они должны быть выровнены строго по уровню.
Крепление маяков саморезами
Совет! Первые маяки лучше начинать устанавливать со стороны двери. Это позволит правильнее подобрать их высоту относительно дверного проема.
Шаг 4. Приготавливается бетонный раствор по точным пропорциям.
Требуемые пропорции
Шаг 5. Бетон равномерно распределяется по подготовленному полу.
Распределение бетона по полу
Важно! В момент укладки стяжки трубы пола должны быть наполнены водой.
Шаг 6. Бетонный раствор выравнивается по маякам при помощи правила.
Выравнивание бетона правилом
Шаг 7. Стяжка высушивается в течение 28 дней. Пол покрывается финишным покрытием.
Высыхание готовой стяжки
Видео – Монтаж водяного пола
Видео – Монтаж теплого ИК пола
Сложность и весь процесс изготовления теплого пола будут зависеть от того, какой вариант подогрева выбран. Водяной пол – пожалуй, самый оптимальный вариант для обустройства обогрева основания в частном доме или новостройке. Тем же, кому со стяжкой возиться не хочется, можно рекомендовать использовать инфракрасные полы.
Система теплого пола станет прекрасным дополнением основной отопительной системы. Также теплый пол может спокойно выполнять функции основного обогрева без необходимости применения дополнительных приспособлений.
Сделать теплый пол своими руками
Нередко владельцы решают выполнять монтаж теплого пола собственными силами. И если для подключения электрической системы необходимо владеть навыками выполнения электротехнических работ, то самостоятельное обустройство водяного теплого пола под силу каждому. Ознакомьтесь с инструкцией и приступайте к работе.
Сделать теплый пол своими руками
Подготовительные работы
Первый шаг
Демонтируйте старую стяжку до самого основания. Контролируйте, чтобы перепады поверхности не превышали 1 см.
Демонтируйте старую стяжку
Второй шаг
Уложите на тщательно очищенную поверхность слой гидроизоляционного материала.
Гидроизоляция
Третий шаг
Закрепите по периметру помещения демпферную ленту. Если ваша система будет состоять из нескольких контуров, ленту также необходимо уложить по линии между данными контурами.
Закрепите по периметру помещения демпферную ленту
Четвертый шаг
Утеплите основание. Теплоизоляционный материал, равно как и порядок утепления, выбирается индивидуально в соответствии с условиями конкретной ситуации.
Так, если система будет использоваться в качестве дополнения к основному обогреву, будет достаточно уложить фольгированный полиэтилен.
Утепление фольгированным пенополиэтиленом
В большинстве же ситуаций в качестве теплоизоляционного материала используется пенопласт либо другой подходящий материал.
Также в продаже доступны утеплители, разработанные специально для монтажа в комплексе с трубами теплого пола. В их структуре уже присутствуют каналы под укладку труб.
Пятый шаг
Уложите поверх теплоизоляции армирующую сетку. Она поспособствует увеличению прочности стяжки, которой вы зальете трубы.
Уложите поверх теплоизоляции армирующую сетку
При этом трубы системы можно будет прикрепить непосредственно к сетке, исключив необходимость применения специальных клипс и полосок. В данном случае для крепления можно будет использовать обыкновенные пластиковые стяжки.
Крепление труб к сетке пластиковыми стяжками
Рекомендации по выбору и монтажу труб
Схема монтажа водяного теплого пола
Вам нужно выполнить индивидуальный расчет и определить оптимальные параметры укладки труб для каждого отдельного помещения.
Расчет проще всего выполнить с помощью специализированной программы – это даст вам возможность сэкономить время и силы.
Высчитать требуемую мощность для каждого отдельного контура исключительно по формулам достаточно тяжело. Такой расчет требует учета множества параметров. При этом малейшая ошибка может привести к крайне неблагоприятным последствиям.
Расчет системы теплого пола
Чтобы выполнить расчет системы вам нужно знать следующие параметры:
габариты обогреваемой комнаты;
материал изготовления перекрытий, перегородок и несущих стен;
особенности утеплителя под систему полов с подогревом;
вид финишного покрытия пола;
диаметр труб, применяемых для обустройства системы полов с подогревом, а также материал их изготовления;
мощность нагревательного котла. Проектирование системы теплого полаРасход трубы теплого пола при монтаже
</p>
Перечисленные параметры позволят вам рассчитать оптимальную длину укладываемых труб, а также подходящий шаг их размещения для обеспечения необходимого уровня теплоотдачи.
Также вы должны подобрать подходящий маршрут укладки труб. Помните: при прохождении по трубам вода постепенно теряет тепло. Поэтому распределение элементов системы нужно выполнять с учетом ряда важных нюансов, а именно:
трубы рекомендуется начинать укладывать от менее теплых (наружных) стен помещения;
если труба вводится в помещение не со стороны наружной стенки, то часть трубы от места ввода к стене надо утеплить;
в целях постепенного снижения интенсивности нагрева от наружных стен комнаты к внутренним применяется вариант укладки «змейкой»;
в целях обеспечения равномерного прогрева пространства в комнатах, не имеющих наружных стен (гардеробы, ванные и пр.) следует использовать метод монтажа по спирали. При этом спираль должна развиваться от края помещения в его середину.
Наиболее часто используемый шаг укладки труб теплого пола – 300 мм. В местах с увеличенными потерями тепла шаг размещения труб можно уменьшить до 150 мм.
Расположение труб
Дополнительно вам нужно рассчитать такой показатель как гидравлическое сопротивление труб. Это значение повышается параллельно с увеличением длины контура и каждым изгибом.
Желательно, чтобы сопротивление труб в контурах, подключенных к общему коллектору, было одинаковым. Для этого нужно разделять особенно большие контуры на несколько контуров поменьше. К особенно большим в данном случае относятся контуры, длина трубы которых превышает 100 м.
Также специалисты настоятельно не рекомендуют обогревать несколько комнат одним контуром. Мансардные этажи, застекленные веранды, балконы и т.п. комнаты должны обогреваться отдельным контуром системы. В противном случае эффективность обогрева существенно уменьшится.
Руководство по монтажу системы полов с подогревом
Приступайте к монтажу системы. Работа выполняется в несколько этапов.
Первый этап – коллектор
Схема подключения водяного теплого пола
Монтаж коллектора выполняется в специально предназначенный для этого коллекторный ящик. Обычно толщина подобного ящика равна 120 мм. Габариты подбирайте в соответствии с размерами коллекторной грубы и с учетом размеров разного рода дополнений типа датчиков сливов, давления и т.д.
Коллектор: внешний вид и схема работы
Обустраивайте коллекторную группу так, чтобы под ней остался зазор, достаточный для загиба труб.
Установите коллекторный шкаф. Сделайте это так, чтобы показатели длины труб от каждого отапливаемого помещения и контура системы были приблизительно одинаковыми.
Основные элементы коллекторного узла
Чаще всего коллекторные шкафы попросту монтируются в стены – 120-миллиметровая толщина позволяет это сделать. Коллекторный ящик должен быть установлен выше уровня системы подогрева пола.
Важно помнить: создавать разного рода ниши в несущих стенах категорически не рекомендуется, а в большинстве ситуаций даже строго запрещается.
Сборка коллекторного шкафа выполняется в соответствии с прилагающейся инструкцией, поэтому никаких проблем и затруднений на этом этапе у вас не возникнет.
Пример подключения коллектора теплого пола
Второй этап – нагревательный котел
Прежде всего, выберите котел подходящей мощности. Оборудование должно нормально переносить поступающие нагрузки и иметь определенный запас мощности. Расчет предельно прост: вы суммируете мощность всех систем полов с подогревом и добавляете 15-процентный запас.
Котельное оборудование
Циркуляция теплоносителя в рассматриваемой системе обеспечивается насосом. Конструкция современных котлов включает в свой состав подходящий насос изначально. Обычно его мощности достаточно для обеспечения нормального функционирования системы в помещениях площадью до 120-150 м2.
В случае же если габариты помещения превышают приведенные значения, вам придется установить дополнительный насос. В таких ситуациях насосы устанавливаются в отдаленных коллекторных шкафах.
Котельное оборудование
Непосредственно на местах ввода и вывода теплоносителя из котла необходимо смонтировать запорные клапаны. При помощи этих приспособлений вы сможете отключать нагревательное оборудование при появлении такой необходимости, к примеру, для ремонта или профилактического обслуживания.
Чаще всего домашние мастера отдают предпочтение электрическим нагревательным котлам – они наиболее просты в монтаже и очень хорошо показывают себя при работе в комплексе с системой теплого пола. Для установки и подключения оборудования достаточно попросту следовать положениям инструкции производителя.
Цены на модельный ряд отопительных котлов
Отопительные котлы
Третий этап – трубы
Укладка труб выполняется в соответствии с предварительно подготовленной схемой. Для крепления элементов обычно используются профили с отверстиями для размещения шурупов.
Также вы можете прикрепить трубы к сетке при помощи пластиковых стяжек – об этом уже упоминалось ранее.
Панели можно соединять, укладывая их внахлест, прижимая к ряду выступов
При креплении труб следите, чтобы их не пережимало чересчур туго – лучше, когда петля свободная.
Изгибы старайтесь делать максимально аккуратными, соблюдая, при этом, рекомендации по минимально допустимому радиусу. В случае с полиэтиленовыми трубами данный радиус обычно составляет 5 диаметров трубы.
Подключение труб
Если вы пережмете полиэтиленовую трубу чересчур сильно, на ее изгибе образуется полоска белесого оттенка. Это свидетельствует о возникновении залома. Использовать подобные трубы запрещается – в месте залома очень быстро появится прорыв.
Подключение труб системы к коллектору выполняйте с применением фитинга либо же евроконусной системы.
После завершения монтажа системы обязательно проверьте теплый пол. Для проверки залейте воду, подайте давление порядка 5 бар и оставьте теплый пол в подобном состоянии на сутки. Если спустя 24 часа не будет отмечено никаких заметных расширений и протечек, можете приступать к обустройству стяжки.
Четвертый этап – стяжка
Стяжка
При заливке бетонной стяжки к трубам должно быть подано рабочее давление. После заливки стяжку нужно оставить сохнуть на месяц. Лишь после полного набора прочности стяжки можно переходить к укладке финишного покрытия.
При формировании бетонной стяжки нужно учитывать ряд важных особенностей, связанных с характером распределения тепловой энергии в толще заливки и применяемом финишном покрытии.
В случае если будет укладываться плитка, толщина стяжки должна составлять около 30-50 мм. Либо же вы можете уменьшить расстояние между трубами до 100-150 мм. В противном случае тепло будет распределяться абсолютно неравномерно.
В случае укладки линолеума, ламинатных панелей и пр. толщина стяжки должна быть еще меньшей. Для упрочнения заливки в подобной ситуации надо использовать дополнительную укрепляющую сетку, укладываемую поверх труб.
Стяжка
Цены на различные виды стяжек и наливных полов
Стяжки и наливные полы
Таким образом, укладка системы теплого пола без особых проблем выполняется собственными силами. Нужно лишь следовать приведенным положениям инструкции и ответственно подходить к выполнению всех мероприятий.
Теплый пол
Удачной работы!
Видео – Сделать теплый пол своими руками
</p>
</p>
В статье будет дана пошаговая инструкция монтажа теплого пола с водяным теплоносителем и практические советы профессиональных специалистов. Главное внимание уделим важным нюансам по правильному монтажу системы.
Как сделать водяной теплый пол своими руками
Инструкция по монтажу теплого пола
Перед началом работ нужно сделать расчет отопительной системы, определиться с длиной и диаметром труб, элементами управления и контроля, списком запорной водопроводной арматуры. Кроме того, следует выбрать один из нескольких возможных видов утеплителей и гидроизоляции. Во время выбора материалов и расчета технических показателей системы водяного отопления пола принимается во внимание материал полового перекрытия.
Монтажная схема теплого пола
Толщина теплоизоляции из пенопласта или пенополистирола приблизительно 100 мм, для теплых регионов или вторых этажей этот параметр можно уменьшить на 30–50%.
Утеплитель для теплых водяных полов
Теплоизоляционные плиты
Рассмотрим вариант монтажа теплого пола по бетонным перекрытиям на первом этаже, для гидроизоляции используем дешевую полиэтиленовую пленку толщиной ≈ 30–40 мкм, верхняя стяжка полусухим бетоном, финишное половое покрытие – керамическая плитка. Трубы для системы покупаем пластиковые, для усиления прочности верхней стяжки и фиксации труб используется металлическая сетка.
Схема укладки теплого пола под плитку
Водяные теплые полы — схема
Шаг 1. Подготовка основания
Главное внимание нужно уделять неровностям. Хотя пенополистирол имеет неплохие показатели физической прочности, длительные нагрузки в отдельных местах становятся причиной его деформации. Соответственно, деформируется система трубопроводов, верхняя стяжка «провисает», появляются дополнительные и ненужные усилия на излом. В самых неприятных случаях эти явления могут достигать критических значений и негативно влиять на финишное половое покрытие. Как следствие – придется делать сложный ремонт.
Выравнивание бетонного пола
Есть еще один нюанс, на который нужно обращать внимание во время подготовки основания. Имеется в виду место фиксации демпферной ленты к стене. Для того чтобы избежать появления ненужных воздушных «карманов» в месте примыкания ленты, стену нужно выровнять. Можно использовать шпатель, но если у вас есть достаточный опыт строительных работ, то вы отлично сделаете это и мастерком, получится намного быстрее.
Выравнивание стен — фото
Шаг 2. Укладка гидроизоляции и утепления
Советуем пользоваться дешевой полиэтиленовой пленкой, материал отлично выполняет свои задачи, при необходимости растягивается, что минимизирует риски появления разрывов.
Гидроизоляция пола пленкой
Армированная гидроизоляционная пленка для пола
Как мы уже упоминали, толщина утепления зависит от этажа и климатической зоны проживания. Если вам нужно сделать теплоизоляционный слой толще 5 см, то мы рекомендуем не покупать одну толстую плиту, а две тонких.
Плиты из экструдированного пенополистирола
Толстые плиты можно использовать для утепления стен, в таком положении на них вообще не действуют изгибающие нагрузки. Законы физики говорят, то две тонкие плиты имеют больший запас изгиба до появления трещин, чем одна толстая. Имеется в виду, что общая толщина в обоих случаях одинакова. Такие особенности позволят утеплению компенсировать возможные огрехи подготовки основания. Утеплитель нужно класть с таким расчетом, чтобы стыки перекрывались.
Упаковка пенополистирола
Если плиты не удалось точно обрезать и в стыках появились заметные щели, то их нужно обязательно заделывать монтажной пеной. Многие строители советуют фиксировать демпферную ленту над утеплением непосредственно под цементную стяжку, такой вариант имеет право быть. Мы не приветствуем это решение, все-таки намного эффективнее и надежнее фиксировать ее до утепления, она поможет идеально заделать щели по периметру помещения без использования монтажной пены.
Утепление пола, укладка плит
Укладка экструдированного пенополистирола
Практический совет. Не обязательно ждать, пока пена полностью высохнет и тогда обрезать излишки. Как только запенили первый ряд утеплителя, сразу кладите на него второй. Свежая пена является отличным клеем для всех пенопластовых материалов, она надежно свяжет между собой два слоя утеплителя, за счет этого повысится прочность нижнего слоя.
Укладка плит в два слоя
Шаг 3. Установка отражающей пленки
Приобретайте ту, которая имеет разметку в виде квадратов по 5 мм, это поможет точно контролировать процесс укладки трубопроводов системы. Большинство «советчиков» рассказывают, как эту пленку нужно герметично проклеивать скотчам в местах стыка и по периметру, какая огромная экономия тепла в результате этого получится. Все это неправда, таким способом следует герметизировать паро- и гидроизоляцию, пленка никакого тепла не сберегает. Если вы правильно уложили теплоизоляционные плиты, то терять время на проклейку пленки нет надобности. Наемные бригады занимаются таким делом только по одной причине: это очень легкие работы, а заказчик за их выполнение заплатит неплохие деньги. Клейте швы лишь в том случае, если на бетонном основании нет гидрозащиты из полиэтиленовой пленки.
Поверх пенополистирола уложена пленка и арматурная сетка
Хотя, как показывает практика аварий с тепловым полом, любая гидрозащита в этих случаях имеет нулевой эффект. Вода будет повышать свой уровень до тех пор, пока не найдет щель для протечки. А найдет она ее обязательно, будьте уверены. Если вы сделали идеальную многослойную гидроизоляцию и она вниз никак не уйдет, то появится вверху. Какая разница что придется ремонтировать, — потолок нижнего этажа или пол верхнего? Чем раньше обнаружится протечка, тем меньше вреда всем конструкциям. Если вода длительное время будет подмачивать стены, то на них обязательно появится грибок и т. д. Во время монтажа теплого пола с водяным отоплением главное внимание нужно обращать на герметичность системы, а не проклейку швов пленки скотчем.
Термограмма выявила место утечки в системе теплого пола
Шаг 4. Укладка труб отопительной системы
Настоятельно рекомендуем обязательно перед укладкой нарисовать несколько вариантов схем. Это отнимает совсем мало времени и позволяет избегать досадных ошибок. Кроме того, во время составления схем есть возможность подобрать оптимальное расположение контуров с учетом их длины и геометрии.
Трубы для теплого пола
Практический совет. Есть правильные рекомендации не прокладывать трубы под местами установки мебели, она будет перегреваться и быстро терять свою привлекательность. Мы советуем действовать очень продуманно. Кто может дать гарантию, что в этих местах мебель будет стоять все время, что не захочется сделать ее перестановку или полную перепланировку помещений?
Длина каждого контура должна учитывать мощность водяного насоса, данные указываются в инструкции по эксплуатации, внимательно изучите ее перед началом монтажа.
Таблица определения производительности насоса в зависимости от отапливаемой площади
В противном случае возможны ситуации, когда температура пола в различных зонах помещения будет значительно отличаться, а добиться комфортных значений обогрева комнаты станет трудно.
Трубы можно крепить двумя способами:
специальными скобами сразу на отражающей пленке, для облегчения процесса на ней нанесена сетка. Система фиксируется специальными скобами. Метод неплохой, работы делаются быстро и качественно;
Пластамассовая скоба
Крепёжный материал
Фиксация труб скобами
Скоба якорная (клипса для теплого пола)
Полотно фольгированное с разметкой для теплого пола
к металлической армирующей сетке. Она ложится на теплоотражающую пленку, трубы фиксируются пластиковыми хомутами. Считаем, что этот метод никаких преимуществ перед первым не имеет. Зато есть у него недостатки: дополнительное увеличение стоимости монтажа и опасность механического повреждения труб. Как армирующий элемент в таком положении сетка не играет никакой роли. Согласно строительным правилам она должна быть со всех сторон залита бетоном на толщину не менее пяти сантиметров, только в таком положении сетка работает в связке и повышает физические показатели прочности стяжки.
Схемы крепления труб к сетке и ленте
Процесс крепления трубы
На фото трубы закреплены пластиковыми стяжками
Очень важно. От того, как вы соедините систему трубопроводов, зависит безопасность и долговечность эксплуатации системы обогрева.
Никогда не покупайте некачественные фитинги и запорную арматуру из непрочных сплавов. Дело в том, что они со временем под воздействием явлений усталости материала дают трещины. Как правило, протечки образуются в местах состыковки гайки и штуцера. Визуально трещина не видна, кажется, что причина в плохо затянутой прокладке. Попытки подтянуть гайку всегда кончаются печально – обламывается резьбовая часть штуцера и остается в гайке. Вынуть ее оттуда очень сложно, чаще всего приходится менять пару. Идеальный вариант материала изготовления фитингов – нержавеющие стали, подойдет и бронза. Все остальные цветные сплавы покупать не стоит. Не нужно экономить на фитингах, их важность в системе обогрева трудно переоценить.
Как выбрать фитинги
Еще один нюанс. Используйте для герметизации соединений только резиновые прокладки, не стоит применять паронит, его нужно сильно затягивать, не все фитинги выдержат такие усилия. И последнее. Элементы, работающие в паре, должны быть из одного металла. Это нужно для того, чтобы исключить появление критических напряжений из-за разности тепловых расширений.
Соединение труб с пресс-фитингами
Последовательность соединения металлопластиковых труб с обжимными пресс-фитингами
Шаг 5. Проверка герметичности соединений
Без проверки категорически запрещается делать финишную стяжку, это нужно всегда помнить. Как проверять систему?
Отсоединить вход и выход контура. Выход заглушить, на вход поставить тройник. К нему подключить точный манометр и вентиль.
Подсоединить к вентилю компрессор, создать в контуре давление воздуха не ниже 2 атм. Точное значение нужно определять с учетом рабочего давления теплоносителя. Во время испытаний давление воздуха должно его превышать приблизительно в два–три раза. После того как воздух в трубопровод закачан, закрыть вентиль и оставить в таком положении примерно на двенадцать часов.
По истечении времени проверить показатели манометра. Любое падение давления свидетельствует о негерметичности, нужно найти проблемное место и устранить причину.
Если стравливание большое, то найти его можно «на слух», если небольшое, то придется пользоваться мыльной водой. Таким способом обнаруживают негерметичность газовых труб.
Опрессовка водяного теплого пола
Шаг 6. Сделать финишную стяжку
Рекомендация профессионалов – использовать «сухие» строительные технологии.
Полусухая стяжка
Полусухая стяжка и теплый пол
Мокрый бетон может протечь, долго остывает и имеет большой вес. Все три фактора для системы обогрева могут иметь негативные последствия.
Стяжку лучше делать из полусухой смеси. Для ее изготовления берутся привычные пропорции песка и цемента (один к трем) и тщательно перемешиваются. Делать это можно вручную или бетономешалкой. А вот воду следует добавлять осторожно и небольшими порциями. Проверяется готовность раствора просто: сожмите его в кулаке. Если смесь держится вместе и в то же время сквозь пальцы не выступает вода – все отлично, можно с ней работать. Далее все по известному алгоритму – установка маяков и работы со стяжкой.
Приготовление смеси полусухой стяжки пола
Есть несколько нюансов во время работ со стяжкой по контуру водопровода.
Первый. Возникают проблемы с установкой маячков. Современные металлические рейки не подходят, нужно пользоваться старой технологией. Маячки делать из смеси, насыпать из нее продольные линии на расстоянии несколько меньшем, чем длина гладилки. При помощи уровня ловить горизонтальность. Для того чтобы ускорить время схватывания маячков, можно их несколько раз посыпать сухим цементом. Если опыта работы с правилом маловато, то нужно положить на маячки ровные металлические или деревянные планки. Они не будут допускать нарушения положения верхней поверхности маячков при слишком сильном нажатии правила.
Второй. Во время производства работ постарайтесь не наступать на места соединения и фиксации труб, они могут расшататься или полностью выскользнуть. Это касается тех случаев, когда трубы фиксируются скобами непосредственно к утеплительным плитам.
Полусухая стяжка с фиброволокном. Процесс укладки
Сухая стяжка имеет достаточную прочность для монтажа всех видов финишных половых покрытий, в том числе и из тяжелого натурального камня. Кроме того, этот метод дает возможность значительно сокращать расход стройматериалов и уменьшать время работ. Приступать к дальнейшим работам с полом можно уже через 12 часов. Для мокрого бетона время увеличивается минимум в два раза.
Полусухая стяжка пола готовая
Практический совет. Датчик температуры устанавливается посредине между витками труб. Для того чтобы можно было его в случае необходимости заменить, монтируйте датчик в гофрированной трубе. Один конец трубы заглушите.
На этом строительные работы закончены, можно подключать отопление к системе регулировки и контроля.
Видео – Установка теплого пола в двухэтажном доме
Создавая и поддерживания атмосферу комфорта и уюта в жилье необходимо позаботиться об отоплении дома или квартиры. Неэффективные и затратные в обслуживании системы централизованного отопления на современном этапе уступают место более экономичным и производительным комплексам индивидуального обогрева. Чтобы повысить эффективность отопления помещений можно использовать разные обогревательные приборы и систем. Отлично зарекомендовал себя теплый водяной пол, своими руками его обустроить и подключить не сложно, для этого даже не потребуются специальные навыки или квалификационные умения, настолько прост такой комплекс.
Варианты обустройства обогревательной системы
Создавая и устанавливая теплый пол в своем доме своими руками необходимо внимательно отнестись к схеме обустройства и заранее подготовить проект. Это позволит рассчитать количество необходимых материалов и обеспечить правильный монтаж системы подогрева, которая создаст условия правильно и равномерного распределения тепла:
трубы, уложенные змейкой;
закрученная к центру улитка;
комбинированный способ укладки.
Для формирования отопительного комплекса пола необходимо подобрать теплоизоляционые материалы, на которые укладывается плиткой.
Особой популярностью пользуется тонкое, пленочное покрытие, которое обеспечивает возможность укладки труб непосредственно под напольным покрытием, без заливки бетона.
Теплый пол в частном доме или квартире
В качестве отделки пола чаще всего используется ламинат, равномерное прогревание которого обеспечивает медленную теплоотдачу. Для формирования системы подогрева полов необходимо заранее приобрести такое оборудование и расходные материалы, комплектующие и элементы:
котел для подогрева теплоносителя с нагнетающим насосом;
шаровые клапаны и требы для инженерных коммуникаций;
коллектор для настройки температуры теплых полов и фитинги.
Выбирая способ монтажа можно остановиться на заливке готовой и подключенной системы бетоном, что затруднит проведение возможных ремонтных работ. Для эффективного функционирования системы достаточно обеспечить ее укрытие теплоизоляционными материалами, что позволит снизить теплопотери от работающего комплекса.
Правильный выбор труб для системы обогрева
Представленные фото теплого пола своими руками позволяют изучить варианты обустройства системы с разными трубами. Такие элементы системы могут отличаться по диаметру или сечению, способности выдерживать разные температуры, но при этом важно подобрать для них оптимальный маршрут прокладки. Задумываясь, как сделать теплый пол своими руками, за основу можно брать стандартную схему расположения труб и изоляционных материалов.
Тщательная проектировка и составление индивидуального проекта позволит учесть все архитектурные и функциональные особенности жилых и хозяйственных помещений дома или квартиры.
Самостоятельный монтаж теплого пола
Осуществляя монтаж теплого пола самостоятельно необходимо строго придерживаться технологии проведения таких работ и рекомендаций специалистов:
укладывая трубы по выбранной схеме необходимо сразу закреплять их на подложке;
нельзя делать крутые изгибы на трубах, что будет способствовать их растрескиванию;
для монтажа можно использовать специальную пленку для укладки или пенополистирол.
Завершающим этапом обустройства системы отопления является проверка его функциональности и работоспособности и укладкой напольного покрытия.
Как повысить эффективность системы
Обустраивая теплые бетонные полы своими руками можно столкнуться с рядом проблем, ведь бетонная стяжка полностью покроет все трубы. При незначительной утечке теплоносителя под бетоном практически невозможно найти дефект системы, а для повышения эффективности ее функционирования можно предпринять следующие действия:
Укладка плитки своими руками — красивые и необычные методы кладки, советы от экспертов и многое другое в обзоре!
Откосы своими руками — узнайте как устанавливать откосы своими руками и какие технологии монтажа лучше использовать!
Шпаклевка своими руками: технология нанесения, замес состава и способы его приготовления (115 фото)
К преимуществам обустройства теплого пола можно отнести достаточную легкость его обустройства и простоту обслуживания всей системы.
Правильно организованный и спроектированный комплекс обеспечивает значительную экономию энергоресурсов, что положительно отразится на снижении расходов семейного бюджета.
Теплый пол позволяет равномерно подогреть все напольного покрытие или его определенную зону, используемую людьми для передвижения. Такое тепловое зонирование относится к дополнительным преимуществам системы подогрева пола, эффективно используемого для поддержания комфорта в жилье.
Фото теплых полов своими руками
Печь из кирпича: подбор материалов, схемы постройки, варианты кладки и советы по подбору конструкции (110 фото и видео)
Поклейка обоев: пошаговое описание, необходимые инструменты и материалы (95 фото)
Стеллаж своими руками: разновидности, советы по постройке и лучшие идеи как сделать стеллаж (90 фото)
Перегородка своими руками — лучшие идеи перегородок с красивым дизайном на фото!
Камин из картона своими руками — лучшие идеи дизайна и конструкции самодельных каминов на фото!
Бетон своими руками — как его правильно сделать, составы и правила замеса, а также советы для заливки в статье
Также рекомендуем просмотреть: Используемые источники:
