Тепловой геотермальный насос

Организовать отопление и горячее водоснабжение частного дома можно разными способами, например, подключиться к коммуникациям центрального газообеспечения или перевести греющие системы на потребление электроэнергии. Согласны?

А можно собрать геотермальный тепловой насос своими руками и эффективно использовать тепло земли для создания комфортных жизненных условий. Безусловно, это довольно трудоемкий процесс, но для тех, кто хоть немного разбирается в технике, это не составит большого труда.

В нашей статье речь пойдет о принципах работы и видах геотермальных установок. Мы расскажем, как из подручных материалов самостоятельно соорудить тепловой насос. Кроме того, в статье вы найдете советы экспертов по выбору геоагрегатов. А размещенные видеоролики раскроют секреты монтажа и принципы работы геотермальных насосов.

Как работает тепловой геоагрегат?

Алгоритм работы геотермального теплового насоса построен на передаче тепла от источника с низким потенциалом тепловой энергии к теплоносителю. Земля здесь играет роль радиатора летом и является активным источником тепла в зимний сезон.

Разница температур грунта помогает повысить общую эффективность системы и способствует снижению фактических эксплуатационных расходов.

В основе действия геотермального теплового насоса лежит такое явление, как тепловая инерция. Температура земли на глубине от 6 метров и ниже почти точно соответствует среднегодовой температуре воздуха в регионе и очень слабо изменяется в течение всего календарного года

На практике в трубопровод, размещенный в грунте, поступает действующий теплоноситель и нагревается там на несколько градусов. Потом состав переходит в теплообменный узел (или испаритель) и перебрасывает накопленную тепловую энергию на внутренний системный контур.

Принцип работы геотермальных установок схож с функционированием холодильных систем. Именно поэтому некоторые виды теплонасосов в летнее время успешно применяют в качестве кондиционеров и с их помощью охлаждают воздух в жилых помещениях

Хладагент, работающий во внешнем контуре, прогревается в испарителе, преобразуется в газ и попадает в компрессор. Там он сжимается под влиянием высокого давления и становится еще горячее.

Раскаленный газ переходит в конденсационное устройство и отдает тепловую энергию рабочему теплоносителю внутренней системы, отвечающей за отопление дома. По окончании процесса хладагент, лишившийся тепла, возвращается в начальную точку в жидком состоянии.

Какими бывают геотермальные установки?

Геотермальные теплонасосы отличаются друг от друга по виду теплоносителя на внутреннем и внешнем контурах конструкции. Энергию устройства получают из грунта, воды (грунтовые воды либо открытый природный водоем) или воздуха.

Внутри жилого помещения тепловой ресурс применяется для отопления комнат, подогрева воды и кондиционирования воздуха. В зависимости от сочетания используемых элементов и функций происходит классификация систем на типы: «земля-вода», «вода-вода» и «воздух-вода».

Вариант #1. Сборка по технологии «земля-вода»

Насос «земля-вода» – один из самых эффективных вариантов альтернативного отопления для жилых помещений. Принцип его действия сводится к отбору при помощи зондов или коллекторов тепловой энергии из грунта и передачи ее в домашнюю водяную систему отопления.

Геотермальные теплонасосы «земля-вода» – это высокотехнологичные прогрессивные устройства. Они отличаются исключительной надежностью и демонстрируют высокий уровень КПД. Не требуют постоянного вмешательства хозяев в работу, но нуждаются в профессиональном сервисном обслуживании

Помогает реализовать технологию специальная установка, состоящая из геотермального теплообменника, размещенного ниже глубины фактического промерзания почвы, и непосредственно тепловой насос, функционирующий как холодильник, только наоборот (обратный цикл Карно).

Как работает устройство

Установка «земля-вода», отапливающая жилые помещения за счет возобновляемого тепла, производимого почвой, действует по следующему алгоритму:

1. Рабочая жидкость (рассол или антифриз), перемещающаяся по геотермальному контуру, принимает температуру почвы и посредством насоса передается в теплообменник – испаритель. Там она отдает собранное тепло фреону, а сама, став холоднее на 2-5°С, возвращается в исходную точку.
2. Обогащенный тепловой энергией фреон испаряется и, приняв газообразное состояние, поступает в компрессорную установку. Там температура газа повышается за счет сжатия и образуется конденсат.
3. Тепловая энергия передается теплоносителю в домашней отопительной системе, а фреон снова принимает жидкую форму. Его давление падает после прохода через расширительный клапан системы и хладагент возвращается обратно в испаритель, чтобы набрать очередную порцию ресурса.

В результате этой процедуры объем тепловой энергии, взятой у почвы и переданной в отопительную систему жилого дома, более чем в 4 раза превышает количество электричества, затраченного для обеспечения корректной работы компрессорной установки, циркулярного насоса и управляющего блока.

Гликолевая смесь с хорошим показателем вязкости, вода со спиртом или соляной раствор – именно такие незамерзающие жидкости используются в системе «земля-вода». Они экологически безопасны, эффективно принимают тепло и транспортируют его к насосной станции

Дополнительным бонусом можно назвать и то, что система имеет возможность работать в обратную сторону, то есть на охлаждение. Правда, потеря эффективности доходит до 20%, но это считается оправданным, учитывая высокую греющую способность оборудования.

Варианты размещения систем «земля-вода»

Для создания наружного контура системы «земля-вода» используют полимерные трубы высокой прочности, имеющие хорошие эксплуатационные характеристики. Размещают их горизонтально, укладывая на дно котлована способом, напоминающим обустройство коммуникаций для комплексов «теплый пол».

Теплонасос «земля-вода» надежен, эффективен и тих в работе, однако его установка обходится в приличные деньги и занимает много времени (не менее 1 месяца на строительно-монтажные и наладочные мероприятия). Этот момент нужно обязательно учитывать, прежде чем останавливать свой выбор на отопительной системе такого типа

При установке используется площадь из расчета 25-50 кв. м на каждый отдельный киловатт мощности монтируемого насоса. Глубину котлована выбирают ниже границы промерзания, а точные размеры и шаг укладки труб определяют дополнительным расчетом.

Владельцам крупногабаритных земельных владений, выбравшим для отопления дома геотермальный тепловой насос типа «земля-вода», целесообразно установить горизонтальные коллекторы. Хозяевам маленьких участков больше подойдет монтаж глубинных зондов, так как они уходят далеко в почву и не «съедают» полезную площадь возле дома

Территории, на которых обустроены коммуникации геотремальных систем «земля-вода», под сельскохозяйственные нужды уже не используют. На них можно разбить красивый травяной газон или клумбу с цветущими однолетниками.

Вертикальный монтаж гораздо более проблематичен и влечет за собой использование профессиональной техники. На участке при помощи буровой установки сверлят скважину глубиной от 20 до 150 м, в нее опускают специальный геотермальный зонд и подключают его к насосу, подающему рабочую жидкость в домашнюю отопительную систему.

Вертикальный зонд для геотермальной системы «земля-вода» представляет собой оголовок с подключенными трубами. Его погружают в скважину глубиной от 18 м и более. Точное количество скважин и зондов, глубину требуемого погружения и фактический диаметр трубопровода высчитывают отдельно для каждого частного случая, исходя из информации, полученной в результате геологической разведки, проведенной специалистами на участке

Зондовые трубы, отходящие от пробуренных скважин, входят в коллекторный колодец. От него к тепловому насосу идут 2 магистральные линии (подающая ресурс и обратная), снабженные утеплительным покрытием. Диаметр магистрали зависит от общего объема системы и помещения, которое требуется отопить. Иногда параметры достигают 160 мм.

Согласно приблизительным расчетам, для обогрева жилого дома площадью порядка 100 м2 понадобится около 7.5 кВт/ч энергии. Вертикальные зонды для создания греющей системы «земля-вода» в этом случае придется опустить в грунт на 110-115 метров, либо занять под горизонтальные коммуникации 250 м2 прилегающего участка (+)

За счет того, что на глубине температура грунта всегда выше и устойчивей благодаря воздействию земного ядра, вертикальный способ укладки греющей системы признан максимально эффективным. Он демонстрирует высокий уровень КПД и надежно работает в течение многих лет, не давая сбоев и поломок.

Вариант #2. Особенности теплонасосов «вода-вода»

Геотермальная система «вода-вода» использует в работе тепловую энергию водного ресурса. Это является возможным потому, что на большой глубине температура воды, как и грунта, остается довольно высокой и круглогодично сохраняет стабильные постоянные показатели.

Для обустройства системы «вода-вода» и получения низкопотенциальной тепловой энергии можно использовать открытые водоемы (озера, реки), колодцы, скважины и даже сточные воды технологических циклов промышленных производств (водоснабжение обратного типа)

Принципиальной конструкционной разницы между теплонасосом «грунт-вода» и «вода-вода» нет. Но самых меньших финансовых и трудовых затрат требует комплекс, обустроенный на базе открытого водоема. Для монтажа не нужны масштабные буровые мероприятия.

Трубный материал с теплоносителем просто оснащают грузом, погружают в воду и посредством соединительных коммуникаций подключают к домашней отопительной системе.

Однако, такой вариант возможен лишь в том случае, когда земельный участок вплотную прилегает к воде и все коммуникационные части системы находятся под контролем хозяев. Если к открытому водоему доступа нет, используют потенциал грунтовых вод.

Правда, это влечет за собой серьезные земельные работы и сооружение сложных конструкций, например, дополнительного колодца, предназначенного для сброса проходящей через теплообменный узел воды.

При установке теплонасоса «вода-вода» обустраивают не одну, а две скважины. Через одну забирается рабочая вода и, пройдя теплообменник, перенаправляется во вторую, которая располагается по направлению движения грунтовых потоков. Во время размещения нужно учесть, что принимающая скважина должна находиться от отдающей на расстоянии не менее 6 метров и обязательно быть ниже по течению

Обычно установки типа «вода-вода» монтируют там, где нет возможности подключить центральные коммуникации или использовать иные виды теплоносителей.

Специалисты утверждают, что альтернативное отопление такого типа исключительно эффективно в современных постройках, имеющих минимальный показатель теплопотерь.

При изготовлении и укладке своими руками геотермальных систем отопления «вода-вода» очень важно использовать материалы с высоким уровнем стойкости к коррозии, перемерзанию и прочим агрессивным проявлениям внешней среды. Тогда оборудование прослужит долго и не доставит владельцу никаких хлопот

Если дом хорошо утеплен, защищен от сквозняков, сырости и проникновения морозного воздуха или построен с применением современных теплоизоляционных технологий, стоимость системы отопления существенно снижается из-за открывшейся возможности приобрести насосное оборудование гораздо меньшей мощности.

Вариант #3. Обустройство систем «воздух-вода»

Теплонасос «воздух-вода» использует для работы самый доступный, неограниченный и возобновляемый природный энергетический ресурс – воздух. Функционирует оборудование посредством вентиляторов и испарителей, объединенных в единый комплекс.

Наибольшую эффективность проявляет при температуре до -15°C. При более агрессивных показателях теряет существенную часть мощности.

Тепловой насос «воздух-вода» стоит значительно дешевле, нежели модели «вода-вода» и «земля-вода». Модуль подходит для регионов с относительно теплыми зимами. В холодных северных районах, где морозы превышают -20…25°C установка воздушного оборудования считается нецелесообразной

Агрегат исключительно удобен тем, что не требует от владельцев частного дома наличия спецтехники для монтажа и проведения сложных работ по установке.

Не нуждается в выемке земли, бурении скважин и прочих трудоемких мероприятиях. Легко монтируется и не занимает большого количества места. Может корректно функционировать, располагаясь на крыше жилого помещения.

Установить геотермальный насос «воздух-вода» можно на участке непосредственно возле жилых строений. Он работает тихо и имеет современный привлекательный вид, не портящий общего дизайна территории

К главным плюсам оборудования относится практически бесшумная работа и возможность повторного использования тепла, вышедшего из обогреваемого помещения в форме отработанного воздуха, воды, газа, дыма и пр.

Обслуживание системы владельцы осуществляют самостоятельно:

• чистят вентиляторные лопасти и защитные решетки на испарительной установке от пыли, мелкого мусора и листьев;
• смазывают компрессор специальным составом, указанным в инструкции производителем;
• меняют масло в силовых узлах (вентилятор, компрессор) с определенной периодичностью;
• проверяют целостность силового кабеля питания и медного трубопровода, по которому хладагент циркулирует в системе.

Помимо этих действий изготовители насосного оборудования настоятельно советуют клиентам контролировать состояние тепловых датчиков, отражающих функционирование блока управления.

Их необходимо протирать, аккуратно удаляя с поверхности пыль и масляные пятна. Это продлит «жизнь» системы воздух-воздух и сделает процесс эксплуатации более простым и комфортным.

Как сделать агрегат своими руками?

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос.

Это устройство состоит из таких элементов, как:

• компрессорный узел (промежуточный элемент комплекса);
• испаритель, передающий низкопотенциальную энергию теплоносителю;
• дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
• конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Способ #1. Сборка из холодильника

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.

Если для создания насоса используется очень старый холодильник, лучше заменить в нем фреон на новый. Самостоятельно это сделать не получится, поэтому придется пригласить мастера со специальным оборудованием. Он быстро заменит рабочую жидкость, и система заработает в нужном режиме

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Пошаговый инструктаж по сборке теплонасоса из холодильника описан в этой статье.

Способ #2. Теплонасос из кондиционера

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

На сайте есть серия статей по изготовлению тепловых насосов своими руками, советуем ознакомиться:

Советы по выбору системы

Монтаж оборудования типа «земля-вода» обходится дороже всех остальных вариантов, потому что требует глубинных земляных работ при вертикальном расположении оборудования или большой свободной площади участка при горизонтальной прокладке коммуникаций.

Эти параметры ограничивают использование системы и существенно снижают ее привлекательность.

Установка насоса «вода-вода» тоже имеет некоторые ограничения. Если рядом есть доступный водоем, можно разместить систему в нем. Отсутствие открытых вод повлечет за собой бурение скважин и отводных колодцев, что тоже стоит не дешево.

Насос «воздух-вода» не представляет проблем с установкой, и может корректно работать даже в многоквартирных домах, но при суровых зимах с низкими температурными показателями его эффективность падает и для ее поддержки требуется параллельный источник энергии.

Однако, обустройство геотермального отопления в итоге окупает свои затраты и начинает вырабатывать бесплатный ресурс, позволяя владельцам жить в максимально удобных, приятных и комфортных условиях, не тратя при этом больших средств на коммунальные услуги.

Выводы и полезное видео по теме

Как работает оборудование «земля-вода». Подробное описание от специалиста по установке геотермальных тепловых котлов, рекомендации и полезные советы для домашних мастеров от профессионала своего дела.

Геотермальный насос для отопления частного домовладения – удачный способ создания комфортных жизненных условий даже там, где недоступны централизованные коммуникационные системы и более привычные источники энергетического ресурса.

Выбор системы зависит от территориального расположения недвижимости и финансовых возможностей хозяев.

Имеете опыт изготовления геотермального теплового насоса? Пожалуйста, поделитесь информацией с нашими читателями, предложите свой вариант сборки. Оставлять комментарии и прикреплять фотографии своих самоделок можно в форме, расположенной ниже.

Ни для кого не секрет, насколько остро стала проблема экологии в последние годы. Именно поэтому геотермальные тепловые насосы пользуются все большей популярностью у людей неравнодушных, желающих пользоваться альтернативными энергоносителями. Благодаря этой разработке ученым удалось найти способ отапливать жилище в холодные месяцы и нагревать воду круглый год. Причем электроэнергии, газа, угля и дров затрачивать не нужно. А значит, вредных выбросов нет никаких.

Содержание статьи

Что это и принцип работы геотермального насоса

Тепловой насос – это устройство, преобразующее теплоту Земли в энергию. Данный способ организации отопления частного дома позволяет отказаться от дорогостоящих энергоносителей. Экономия со временем полностью окупает затраты на установку уже в первые сезоны использования. Европа уже давно ищет и внедряет альтернативные методы энергосбережения, чем проявляет заботу об окружающей среде. И нет ни одного повода действовать иначе, тем более, сейчас на рынке нашей страны есть все необходимое.

Применяемых хладогент обладает исключительным свойством, которое заключается в поглощении и отдаче тепла при переходе из одного агрегатного состояния в другое. Если говорить утрировано, принцип работы теплового насоса идентичен холодильной установки. Только главным элементом является теплообменник, который в последнем случае устанавливается на задней стенке.

Схематично геотермальное устройство состоит из трех контуров:

1. Принимающий низкопотенциальное тепло от источника.
2. Для циркуляции фреона, меняющего агрегатное состояние.
3. Водяной, передающий тепло от установки к радиаторам.

Именно фреон в процессе работы принимает тепловую энергию от источника, когда испаряется. И наоборот он отдает ее при конденсации. Если рассматривать работу теплонасоса по циклам, суть принципа действия заключается в следующем:

1. Хладогент, находящийся в системе в виде жидкости, в испарителе испаряется. Тепло от источника поглощается в результате этого процесса.
2. Компрессор нагнетает фреон, который сжимаясь, снова переходит в жидкое состояние. При этом накопленная энергия передается теплообменнику.
3. Вода в отопительном контуре, проходя через теплообменник, нагревается и циркулирует по системе. Доходя до батарей, она отдает тепло в комнату.

При этом достигается большой перепад температуры. Такая схема теплового насоса предполагает, что хладогент охлаждается до 6-10 градусов Цельсия, а к теплообменнику подается уже при +60. Но это находясь под давлением. После отдачи тепла оно сбрасывается (стабилизируется) при помощи дроссельного клапана, и циклы повторяются. Кто знаком с работой холодильной установки заметил, что принцип передачи энергии в данном случае идентичен, хотя цели абсолютно противоположные.

Если в холодильнике решается задача понижения температуры в камерах, где хранятся продукты, то отопление тепловым насосом – это возможность поднять температуру в помещении без сжигания электричества или твердых энергоносителей, газа и т.д.

Разновидности тепловых насосов и систем

Инженерам-разработчикам удалось найти способ «перехвата» энергии природы для последующего преобразования в ту, что способна отопить дом и нагреть воду в системе водоснабжения. Причем источник – низкотемпературный (низкопотенциальный), что в корне отличает идею от классической, где сжигается уголь, газ, дрова, жидкое топливо или расходуется электроэнергия. Сейчас есть несколько источников, от которых можно получить достаточно энергии, чтобы обогреть частный дом.

В первую очередь это Солнце. Лучи, достигая поверхности Земли, емли нагревают элементы, которые поглощают энергию. А установка перерабатывает ее, усиливает, и передает на теплообменник для разогрева теплоносителя в отопительном контуре. Второй источник – сама Земля, а точнее тепло ее ядра, передаваемого через мантию верхним слоям земной коры. При этом инженерам удалось разработать три различных схемы, определяющих тип устройства: грунтовые, водяные, воздушные. Каждый вид отличается, что позволяет выбрать наиболее эффективный способ для отдельно взятого случая.

Грунтовые тепловые насосы

Количества тепловой энергии, получаемой от грунта, достаточно для разогрева хладогента до уровня, где тот меняет агрегатное состояние, превращаясь в пар. Удобно то, что на глубине уже в несколько метров сезонные температурные колебания не наблюдаются. Это позволяет пользоваться прибором круглый год, и в доме всегда будет горячая вода.

Для приема тепла земли используется раствор этиленгликоля или пропиленгликоля. Водный эталон применяется, но реже. Система труб, по которым циркулирует энергопоглощающая жидкость, герметична.

Есть два способ размещения трубопровода в грунте:

1. Горизонтальный коллектор – это система горизонтально лежащего контура.
2. Геотермальный зонд – приемники расположены вертикально и связаны между собой.

Геотермальные насосы с горизонтальным коллектором предполагают заглубление на полтора-два метра. Главное пройти отметку уровня промерзания грунта. Для каждого региона она своя. В среднем это 1,2 метра. Если требуется отопить здание, площадью до 100 кв. м., придется выкопать котлован или вырыть сеть траншей, площадью в 2-3 сотки. Это не обязательно делать под самим сооружением. Главное не садить на задействованном участке растения, имеющие корни, уходящие глубоко в землю.

Эту проблему полностью решает геотермальный зонд. Трубы устанавливаются в скважины. Бурить придется на 100-200 метров. Но их достаточно двух, если требуется обогреть здание в сто квадратов.

Между скважинами должно быть расстояние не менее пяти метров. Поэтому если участок мал, застроен или засажен, скажем, садом, это лучший способ установки теплового насоса с зондом, когда задействована минимальная площадь надела. С другой стороны цепь горизонтальных приемников тепла можно построить самостоятельно без применения бурового оборудования.

Водяные тепловые насосы

Для использования такого теплового насоса, принцип действия взят тот же. Но отличается тип источника. В данном случае это грунтовые воды. Естественно, глубина их залегания должна быть доступна в регионе. Но если такая возможность есть, система отличается тепловой стабильностью, так как подземные воды имеют постоянную температуру круглый год. Это делает устройство пригодным для применения в течение всех четырех сезонов. Перед монтажом проводят геологическую разведку, чтобы убедиться, что вода течет на глубине 30-40 метров.

Однако требуется и химический анализ. Если в составе мало солей железа и ряда других примесей, можно ставить геотермальный зонд. В противном случае это нецелесообразно ввиду наличия риска преждевременного выхода из строя и низкой производительности. В данном случае применяют грунтовый тепловой насос или воздушный. Именно это требование является причиной того, что среди всей массы рабочих ныне установок тепловые насосы водяного типа используются реже – порядка 5% случаев.

Воздушные тепловые насосы

Главное преимущество этого способа организации отопления и подачи горячей воды – отсутствие необходимости вести полномасштабное строительство. Не нужно бурить скважины для геотермальных зондов. Нет необходимости рыть траншеи, как в случае с грунтовым тепловым насосом. Все узлы размещаются на поверхности. В итоге сметная стоимость значительно ниже. Времени на установку и обустройство затрачивается меньше. Но при всем кажущемся комфорте это устройство далеко не идеально.

Главный минус – высокий КПД будет только если воздух на улице не охлажден до -15…-20 градусов по Цельсию. Если ударят морозы еще сильнее, система будет работать с меньшей эффективостью, что приводит к выходу из строя. А если теплоноситель в трубах и радиаторах замерзнет, произойдет разгерметизация, а по весне дом будет затоплен. Придется тратить деньги на ремонт. Однако в районах, где подобного не случается, люди пользуются таким методом организации отопления.

Коэффициент эффективности

Именно этот параметр позволяет сопоставить эффективность установок различного типа, чтобы определить оптимальный вариант. Данный термин является тем самым КПД. Рассчитывается эффективность как отношение вырабатываемого количества энергии и потребляемому. Под потреблением стоит понимать электроэнергию, затраченную на запуск системы и расходуемую в процессе ее работы. Независимо от времени года для водяных модификаций коэффициент эффективности равен 5.

Другими словами, если устройство потребляет, скажем 2 кВт в час, то установка выдает до 10 кВт час, но уже в виде тепла. Геотермальное отопление частного дома менее эффективно, так как коэффициент равен 4,0-4,5. В случае с воздушным типом определяющим фактором является температура окружающей среды. Так при нуле он равен 3,5. Если же она снизится до -20 град. то эффективность будет равна 1,5. Именно нестабильность в последнем случае является фактором низкого спроса на устройства воздушного типа. А все больше людей отдают предпочтение «золотой» середине – геотермальным агрегатам.

Часто поставщики оборудования указывают в техническом описании КПД в процентах. Этот маркетинговых ход не должен ввести вас в заблуждение. Если, например, имеет место характеристика эффективности в 400%, то это означает, что коэффициент равен 4. Иными словами при потреблении 1 кВт*ч электроэнергии отопительная система способна вырабатывать до4 кВт*ч. То есть величину, указанную в процентах необходимо разделить на 100. Это и будет отношение потребления к «выработке».

Применение геотермальных насосов в условиях российского климата

Теперь вы знаете, чем отличаются типы тепловых установок, и сможете правильно определить, какой именно необходим в вашем случае. Воздушный тип пригоден для регионов, где температура не опускается ниже нуля. Это отличный способ организовать отопление дачи тепловым насосом, если собственник проводит там досуг с семьей с весны по осень. На зиму систему консервируют. В Сибири, Северных регионах, и даже в Европейской части России об отоплении зимой воздушными агрегатами не стоит и помышлять.

Водяные также не подойдут людям, живущим в условиях вечной мерзлоты. Здесь вода в грунте есть, но она находится в виде льда, а значит, не может служить источником тепла. На юге Российской Федерации, где глубина промерзания грунта невелика, а подземные реки и озера залегают неглубоко, такие устройства вполне жизнеспособны и достаточно эффективны. А вот геотермальные – универсальный вариант, и поэтому является самым востребованным на всей территории РФ, несмотря на трудоемкость организации зонда или коллектора.

Применение геотермального насоса для охлаждения

Некоторым производителям удалось интегрировать функцию кондиционирования. Такие модели стоят дороже, но нет необходимости нести дополнительные затраты, ведь нужно покупать кондиционеры для всех комнат. Если же такой опции изначально не предусмотрено, делают гидравлическую развязку, что также требует капиталовложений.

Охлаждение происходит благодаря холодным панелям на стенах и потолке, охлаждающему «теплому пол», через радиаторы отопления с хорошим обдувом или же с помощью фанкойла. В последнем случае речь идет о пластинчатом теплообменнике, вмонтированном в кожух с вентилятором и направляющими жалюзями.

Применение геотермального насоса для горячего водоснабжения

Каждая из описанных выше схем позволяет не только обогревать жилище, но и снабжать людей горячей водой, причем независимо от времени года. Даже при отключенном отоплении в трубах будет вода с температурой от +45 до +60 град. Используется специальная емкость с теплообменником – бойлер. Проточные модификации не нашли применения ввиду слабой эффективности и отсутствия возможности иметь запас. Недостаток – необходимость обустройства отдельного помещения под котельную.

Обычный водонагреватель не подойдет. Покупают специализированное оборудование, предназначенное для подключения к теплонасосной установке. Такой бак обойдется дороже, ведь для эффективного разогрева объема воды потребуется развитая сеть теплообменных элементов, что влечет за собой удорожание. Материалов расходуется больше, а устройство сложнее в исполнении. Однако экономия перекроет затраты уже в первые год-два в зависимости от частоты использования и количества жильцов.

Геотермальные насосы со встроенным тэном

Это способ решить массу возможных проблем. Даже если морозы превысят отметку в -20 градусов, электроника включит дополнительный нагревательный элемент, и температура в комнатах будет всегда комфортной. Если на зиму дом оставлен без присмотра, такая система не будет заморожена, так как ТЭН поддерживает положительную температуру в системе. Любая поломка не является проблемой, и пока не будут предприняты меры по ее устранению, агрегат работает как обычный электрический котел. Правда придется заплатить чуть больше.

Советы и рекомендации

Выбирая оборудование, оценивайте имеющиеся возможности, но не экономьте. Рассчитывая требуемую производительность, закладывайте запас мощности в 10%. Это необходимо на случай запредельных морозов. Оснащение, работающее на пределе, прослужит меньше, тогда как насос, эксплуатируемый в нормальном диапазоне нагрузки, отработает дольше. Разработку проекта и монтаж доверьте профессионалам. Изучите инструкцию, и не отступайте от требований производителя. Без согласования не вносите в конструкцию изменений.

•
•

•
•

Особенности работы

Купив геотермальный тепловой насос, следует узнать его принцип работы. Он подразумевает использование геотермальных процессов. Если углубиться на несколько метров под землю, то можно заметить, что там она будет выше ноля градусов. При этом температура увеличивается по мере  углубления.

Отопительная система, которая оснащена тепловыми насосами, использует и преобразует полученную энергию для обогрева помещений. Осуществляется это таким образом:

1. Монтируется геотермальный контур отбора, который заполняется пропиленгликолем.

2. Контур соединяется со специальными зондами. Они помещаются на глубину около 100 м.

3. Рабочая жидкость прогревается до температуры в 5°С, движется по кругу и подается в тепловой насос геотермальный.

В остальном принцип работы такого оборудования ничем не отличается от других моделей, которые берут тепло из окружающей среды.

При помощи такого оборудования можно прогреть помещение до температуры в 25°С. Зимой такого показателя вполне хватает.

Насос является отличным источником тепла, который идеально подходит для низкотемпературных отопительных систем. Многие производители советуют применять его для прогрева теплых полов.

Устройство и типы насосов

Устройство насоса включает в себя:

1. Замкнутый контур. По его трубкам осуществляется циркуляция фреона, который переходит в газообразное состояние.

2. Испаритель. Данный модуль подсоединен к насосному приемнику. Он нужен для испарения фреона. Во время этого процесса тепло от прогретого пропиленгиколя поглощается.

3. Фреон. В газообразном состоянии попадает в насосный компрессор. В компрессоре образуется давление, которое разогревает газ до 65°С. После этого он впрыскивается в конденсатор.

4. Конденсатор. В нем происходит преобразование фреона в жидкость, разогретую до немалой температуры. При помощи стенок конденсатора осуществляется теплообмен, благодаря которому происходит нагревание теплоносителя.

Геотермальные тепловые насосы могут быть двух типов:

• земля-вода;
• вода-вода.

Тип земля-вода

Качество работы подобных отопительных систем напрямую зависит от того, насколько эффективно добывается тепло из грунта. Есть несколько видов прокладки контуров, которые могут обеспечить разные характеристики теплоэффективности:

1. Теплообменник горизонтального типа. Контур размещается на глубине, которая ниже уровня промерзания земли. Для этого не требуется изготавливать проектные документы и использовать буровую технику. Трубы размещают на глубине от 1 м. Такое решение имеет и свои минусы. Главным минусом является довольно большой геотермальный контур. Поэтому в некоторых случаях работы могут быть осуществлены только при наличии немалой придомовой территории.

2. Теплообменник вертикального типа. Устанавливается вместе с геотермальными зондами. Для проведения работ придется применять буровую технику, так как создаются скважины глубиной в несколько сотен метров. Они делаются для того, чтобы размещать зонды. Преимущество такого метода – на глубине скважин всегда стабильная плюсовая температура.

Тип вода-вода

Есть и другой способ отопления здания при помощи геотермальной энергии. В данном случае она берется из грунтовых вод. Работы по обустройству такого вида отопления могут проводиться несколькими способами:

1. Размещение теплообменника в водоеме. Данное решение является наиболее популярным, так как не придется заниматься масштабной земляной работой. Трубы размещают на дне водоема, расположенного неподалеку от дома. Если получить все нужные разрешения, то их можно устанавливать и на речке. Водоем должен находиться в пределах 100 м от дома.

2. Артезианская скважина. Вода добывается непосредственно из скважины и прогоняется через специальный тепловой насос. Придется делать вторую скважину, которая понадобится для сброса воды. Это необходимо, чтобы избежать сильного давления в пластах и поддерживать равновесие.

Такой тип автономного отопления довольно популярен из-за небольших затрат на монтажные работы и из-за простоты монтирования системы.

Преимущества и недостатки насосов

Геотермальные насосы имеют свои плюсы и минусы. К минусам такого оборудования относятся:

1. Высокая стоимость. Не каждый человек может себе позволить установку такого оборудования. Именно поэтому некоторым приходится обращаться в банки, которые предоставляют клиентам льготное кредитование для осуществления покупки.

2. Требования к территории, где будет устанавливаться насос. Станцию нельзя устанавливать в любой местности. Сначала должна быть проведена специальная геологическая разведка. Она поможет определить, целесообразно ли использовать такой насос в данной местности.

3. Возможные изменения в геотермальном контуре. В первые месяцы использования трубы могут просесть. Из-за этого циркуляция пропиленгликоля значительно уменьшается, что приводит к ухудшению характеристик СОР и теплоотдачи. Поэтому со временем рекомендуется проводить специальный аудит.

К преимуществам геотермального насоса относятся:

1. Эксплуатационный срок. Теплонасос может проработать не один десяток лет. Некоторые модели нуждаются в ремонте только после 40 лет эксплуатации. Проведя ремонт, оборудование может быть использовано в обычных эксплуатационных условиях.

2. Функциональность. Оборудование применяется не только для прогревания домов, но и для их кондиционирования. Поэтому целесообразность покупки такого насоса вполне очевидна.

3. Экономичность. Если сравнивать его с аналогами, которые работают на электричестве, твердом топливе и газе, то становится понятным, что теплонасос более выгодный. Буквально через 5–10 лет можно полностью окупить все затраты на установку и покупку оборудования.

Обслуживание

Для некоторых геотермальные насосы кажутся чем-то сложным и необычным. Однако такое оборудование – нетребовательное и простое в своем использовании.

Процесс обслуживания заключается в тщательном осмотре системы перед отопительным сезоном. Для предотвращения проблем периодически нужно контролировать работу насоса. Внешний осмотр следует проводить ежемесячно. Делается это для того, чтобы убедиться в целостности кабелей и всей конструкции. Раз в полгода нужно анализировать теплоноситель на плотность и кислотность. При необходимости восстанавливается химический состав.

Выбор геотермального насоса

Все условия должны идеально подходить для установки такой системы. Это является главным требованием для того, чтобы использовать такое отопление. Ведь установить насос можно далеко не в каждом доме. Чаще всего все ограничения связаны с глубиной грунтовых вод, особенностями рельефа, наличием неподалеку водоема.

Перед выбором насоса необходимо сделать предварительные расчеты. Эту работу следует поручить специалисту компании, которая занимается продажей оборудования. Выбирая установку, следует учитывать такие параметры:

1. СОР. Сокращение является соотношением, которое указывает на рентабельность всей установки. Если говорить точнее, то этот параметр является отношением эффективности работы к затраченному электричеству. Например, насос с СОР 4 означает, что на каждый киловатт электричества будет производиться 4 кВт тепловой энергии.

2. Геотермальный контур. Работоспособность системы напрямую зависит от площади трубопровода, находящегося под землей. Для того чтобы провести все необходимые расчеты, нужно умножить на три отапливаемую площадь. Результат расчетов будет говорить о том, какая площадь понадобится для укладки контура.

3. Возможности насоса. С его помощью дом может отапливаться в холодное время года. Для его охлаждения летом нужно приобретать дополнительное оборудование. Чаще всего для этого используются сплит системы.

Известные производители

Выбирая насос, особое внимание нужно обращать на его производителя. Наиболее качественное оборудование производится в Германии.

Следующие производители занимаются выпуском качественного оборудования:

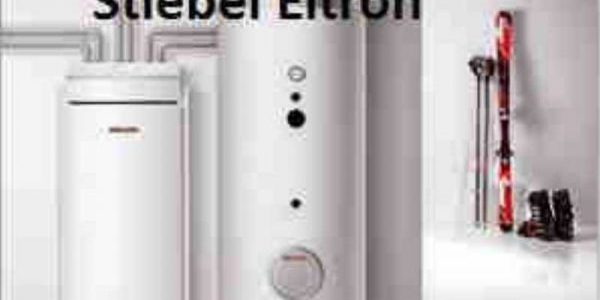

1. Stiebel Eltron. Их продукция отлично подходит для полного и частичного отопления жилых помещений. Все выпускаемые модели могут быть интегрированы в вентиляционную систему. Поэтому летом они охлаждают помещения.

2. Vaillant. Фирма производит насосы всех типов. Максимальная производительность данных моделей составляет 46 кВт. Главный недостаток производителя – небольшой выбор продукции.

3. Buderus. В основном производят бытовые отопительные приборы, мощность которых может достигать 60 кВт. Большинство насосов имеют специальную изоляцию, которая снижает шум во время работы до 40 дБ. Поэтому их часто используют в частных домах.

Поделиться:

Геотермальные тепловые насосы. Принцип работы, виды.

Тепло, которое можно выпросить определенным способом у грунтовых вод, подземных озер и самого грунта, называют геотермальной энергией. Такой вид энергии известен давно и хорошо изучен. Применение его на практике ограничивало только отсутствие технологий для изготовления оборудования. Все изменилось, и мы можем говорить о таком методе получения тепла, как о практически применимом. Геотермальный тепловой насос – целый комплекс устройств и технологий, направленных на получения тепла. Эта тепловая энергия впоследствии может быть использована как угодно – для отопления жилого дома, технологических процессов, сельскохозяйственных потребностей. Применить такое устройство — значит получить безлимитный доступ к тепловой энергии в любое время и в любых количествах. Все зависит от параметров применяемого оборудования. Насколько близко к реальности применение метода, мы узнаем после рассмотрения важных моментов, которые помогут понять принцип работы и способы внедрения его в жизнь.

Тепловой насос и его принцип работы

Очень упрощает понимание сложных аспектов проведение прямых и простых параллелей. Принцип работы теплового насоса можно сопоставить с работой обычного холодильника. Сходите на кухню и прикоснитесь к теплообменнику холодильника. Он теплый. Теперь откройте холодильник. Внутри низкая температура. Что же получается – необходимый холод мы получаем путем нагревания змеевика? Точнее, хладоносителя, который циркулирует внутри системы. Теперь представьте, что мы вывернули холодильник наизнанку. Все. Источник тепла получен за счет холода. Предельно просто. Поскольку запасы холодной воды или воздуха в почве неиссякаемы, то напрашивается вопрос – как преобразовать постоянный источник холода в постоянный источник низкотемпературного тепла. Для этого и применяют геотермальный тепловой насос.

Виды геотермальных насосов

Тепловой насос работает в широком температурном режиме – от -30 до +40°С. По принципу транспортировки тепловой энергии их разделяют на:

• адсорбционные;
• парокомпрессорные;
• абсорбционные.

По источникам тепла геотермальные тепловые насосы делятся на:

• грунтовые воды;
• грунт: скважина или горизонтальный коллектор;
• водоем.

Мы рассмотрим геотермальные тепловые насосы, как более перспективные и близкие к реализации в жизни. Сам тепловой насос, не считая всей системы, занимает места, как электрическая духовка. Экономическая эффективность его работы можно рассмотреть только в сравнении с похожим устройством – кондиционером. Для получения тепла в количестве 5кВт геотермальный насос расходует всего 1кВт электроэнергии, в то время как кондиционер использует 6кВт.

Условия для установки	Особенности	Заключение
Горизонтальный теплообменник	Теплообменник помещают в почву на глубину, гораздо превосходящую глубину промерзания.	У такой системы есть один существенный недостаток. Площадь. Для того, чтобы полноценно отопить средний жилой дом, нужно расположить теплообменник на площади, в три раза большей, чем отапливаемая.	Если вы не крупный помещик, то такая схема, скорее всего вам не подойдет.
Вертикальный теплообменник	Компактнее, но с большими затратами теплообменник может быть расположен вертикально. Потребуются скважины 30-50 м глубиной каждая в зависимости от типа грунта.	Площадь он займет гораздо меньшую, но для реализации такой системы необходимо применить буровую установку, что само по себе не является проблемой, но стоимость работ будет достаточно высока.	Такая система хороша тем, что не нарушит ландшафт приусадебного участка и прослужит минимум лет сто, в зависимости от качества применяемых материалов.
Водный теплообменник	Это очень экономичная конструкция и актуальна в первую очередь для тех домов, которые расположены на берегу водоема или не дальше, чем 150м от него. Трубы теплообменника погружают на трехметровую глубину.	Площадь водоема должна быть не меньше 200м.	Но все равно такой метод окупается очень быстро. В среднем, срок окупаемости около двух лет. Это зависит от способа расположения теплообменника и применяемых конструктивных материалов.

Плюсы и минусы геотермальных систем

Весь мир, напуганный топливным кризисом середины прошлого века, стал постепенно внедрять в жизнь этот метод отопления жилых домов.

Швеция использует тепловые насосы различных типов в 70% частных домовладений.

Несмотря на все преимущества, есть серьезные проблемы по внедрению таких систем в наших условиях:

• дороговизна оборудования и масштабы работ;
• необходимость моментального капиталовложения со сроком окупаемости в 2-7 лет при доступном подключении магистрального газа.

Какая будет экономическая выгода от внедрения таких систем, посмотрим через 2-3 года, а пока будем готовиться к очередному подорожанию энергоресурсов.

Вам нужно подобрать геотермальный тепловой насос для отопления загородного дома? Заполните форму ниже и мы свяжемся с Вами!

Отправить запрос на подбор оборудованияИспользуемые источники:

• https://sovet-ingenera.com/eco-energy/teplovye-nasosy/geotermalnyj-teplovoj-nasos-svoimi-rukami.html
• https://vodatyt.ru/otoplenie/teplovoy-nasos-chto-eto.html
• https://ekoenergia.ru/geotermalnaya-energiya/teplovoy-nasos-geotermalnyiy.html
• https://vigorcentre.ru/teplovie-nasosy/geotermalnye-teplovye-nasosy-princip-i-vidy/
