Технология монтажа тёплого пола без стяжки

Водяной теплый пол

От автора

Здравствуй Уважаемый читатель сайта Opolax.ru. Продолжаю публикацию статей рассказывающих про виды систем теплый пол. Сегодня представлю самую легкую систему теплый пол. Это полистирольная система теплый пол. По весу это, на самом деле, самая легкая из всех видов систем теплый пол. И это ее первое преимущество. Но для начала рассмотрим устройство системы теплый полистирольный пол.

Устройство полистирольной системы теплый пол

Любая система теплый пол состоит из трех функциональных основных частей.

• Нагревательного элемента
• Системы управления нагревательным элементом
• Слоев покрытий, на которые укладываются и которыми закрывается нагревательный элемент.

Нагревательным элементом полистирольной системы теплый пол служит горячая вода, циркулирующая в водопроводных металлопластиковых трубах. В принципе полистирольная система теплый пол это водяной теплый пол, уложенный на специальное покрытие из полистирольных плит.

Полистирольная плита

Что такое полистирольная плита? Если быть точным это не полистирольная плита, а плита из экструзионного газонаполненного (вспененного) пенополистирола.

Благодаря экструзии (технологии выдавливания при изготовлении) экструзиционная пенополистирольная плита не имеет внутренних ячеек. Это придает пенополистирольным плитам высокую прочность на сжатие, низкую теплопроводность(0,030-0,034),минимальное поглощение воды(0,3%) При этом она имеет небольшой удельный вес (25-40 кг/м³).

Проще говоря:

• Полистирольная плита не пропускает тепло, а значит она хороший утеплитель;
• Полистирольная плита очень прочная к сжатию, поэтому подходит для нагружаемых полов;
• Полистирольная плита практически не впитывает воду, что делает ее хорошим пароизолятором.
• Малый удельный вес позволяют максимально облегчить конструкцию теплого пола.

Все эти характеристики позволяют использовать экструзиционные пенополистирольные плиты в качестве основания для системы теплый пол. Упрощенное название это полистирольная плита.

Вернемся к полистирольной системе теплый пол.

По сути, полистирольная система теплый пол это водяной теплый пол, уложенный на полистирольные плиты со специальными каналами под трубы. Разберем этот «слоеный пирог» полистирольной системы теплый пол.

Структура полистирольной системы теплый пол

Полистирольная система теплый пол относится к несвязанным полам. Полистирольные плиты со специальными каналами укладываются на черновой пол. От пола плиты отделяются пароизолятором (полиэтиленовой пленкой толщиной от 100 мкр). От стен плиты отделяются демпферной лентой.

Поверх плит в сделанные на заводе каналы вставляются полосы аллюминевого теплоотражателя. Теплоотражатель также имеет канальную структуру. В эти каналы и будет укладываться греющая труба теплого пола.

После укладки в каналы греющая труба не выступает за уровень пола. Это позволяет положить на получившуюся конструкцию сухую сборную стяжку из листов ГВЛВ (гипсоволокнистые листы).

Поверх листов ГВЛВ можно смело укладывать любой вид чистового пола. На полистирольную систему теплый пол можно укладывать паркет и ламинат, что еще одно преимущество этой системы.

Важно! При укладке сборной стяжки для соединения листов ГВЛВ нельзя пользоваться саморезами, только специальной клеящей термоустойчивой мастикой. Саморезами можно повредить тепловые трубы.

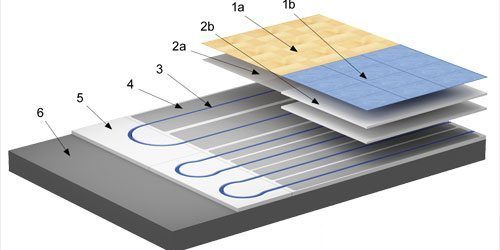

Разберем устройство полистирольной системы теплый пол по фото в начале статьи:

6-Базовый пол;

5-Полистирольные плиты;

4-Тепловой отражатель;

3-Нагревательная труба;

2b-Сборная стяжка ГВЛВ;

2а-Подложка под чистовой пол;

1a;1b- Чистовая отделка пола.

Полистирольная система теплый пол пользуется заслуженной популярностью благодаря своей универсальности. Однако нужно помнить некоторые нюансы перед ее монтажом.

Особенности монтажа полистирольной системы теплый пол

Для полистирольной системы теплый пол, базовый пол должен быть ровным. Перепадов, уклонов, возвышений быть не должно. Ровность пола можно проверить на просвет. Это связано с тем, что нагрузка воспринимаемая полом распределяется по большим поверхностям полистирольных плит. На неровностях плиты будут «играть», что, несомненно, приведет к перекосу всей системы, а как следствие ухудшится термодинамика всей системы.

Пазы в плитах сделаны с шагом 150 или 300 мм. Следовательно, монтировать трубы можно только с этим шагом.

При монтаже системы полистирольный теплый пол нужно не забывать

• Укладывать на базовый пол пароизолятор (полиэтиленовую пленку);
• По периметру комнаты укладывать демпферную ленту;
• Перед закрытием (чистовой отделкой) трубопровода произвести проверку (опрессовку) всей системы.

В конце статьи несколько выводов.

Где незаменима полистирольная система теплый пол

• Благодаря легкому весу полистирольная система теплый пол незаменима при ограничении весовой нагрузки на перекрытия;
• Небольшая толщина конструкции для водяного теплого пола делают полистирольную систему привлекательной в помещениях с низкими потолками;
• Монтаж полистирольной системы теплый пол не связан с грязными, «мокрыми» работами по устройству стяжки.

На этом все! Ходите по теплому полу!

Другие статьи раздела: Обогрев пола

1. Главная
2. Водяной теплый пол
3. Типы систем водяного теплого пола
4. Полистирольная (безбетонная) система

Полистирольная (безбетонная) система водяного теплого пола Thermotech (Термотех) — самая тонкая (от 9 мм) и с самым малым весом на сегодняшний день. Состоит из пенополистирольных элементов с каналами и алюминиевых теплораспредельных пластин. Система подходит практически для всех типов зданий и сооружений, как новых, так и реконструируемых (находящихся в стадии ремонта).

Элементы полистирольной системы (прямые и поворотные пластины) обладают различным шагом укладки. Более частый шаг укладки может использоваться по периметру зон с большими теплопотерями, например в плотную к панорамному остеклению, для того, чтобы температура в помещении была равномерной.

Полистирольные элементы системы укомплектовываются алюминиевыми теплораспределительными пластинами толщиной 0,5 мм. Уникальный омега-профиль пластины позволяет быстро и надежно зафиксировать трубу и обеспечить с нее эффективный съем тепла.

Когда применяется полистирольная система?

• Ограничена высота помещений
• Ограничена нагрузка на перекрытия
• Устройство бетонной стяжки организационно не возможно
• При реконструкции старой системы отопления

Разнообразие систем

Готовые полистирольные пластины имеют различную толщину: 9 мм (система Minifloor 8), 14 мм (для трубы диаметром 12 мм), 18/30/50 и 70 мм (для трубы диаметром 17 мм), и применяются в зависимости от требуемой толщины слоя изоляции.

Система теплого пола Minifloor 8 подходит для небольших помещений до 12 м², где использование пластин большей толщины затруднено, например в помещениях с низкими потолками. Полистирольные системы 14 и 18 мм также обладают небольшой высотой, но подходят для больших площадей. Тонкие системы водяного теплого пола могут применяться в условиях когда дополнительная теплоизоляция не требуется, в случае необходимости большей толщины слоя теплоизоляции, рекомендуем использовать систему толщиной 30/50 или 70 мм.

Подробности

Каталог Термотех-РУ

PDF20,78 MB

Полистирольная система водяного теплого пола Thermotech 18 мм

PDF3,99 MB

Полистирольная система водяного теплого пола Minifloor8

PDF4,19 MB

Полистирольная система водяного теплого пола Thermotech 30/50/70 мм

PDF3,94 MB

Полистирольная система водяного теплого пола Thermotech 12 мм

PDF5,28 MB

Технический справочник Thermotech (в хорошем качестве)

PDF36,96 MB

Принципы устройства, работы, проектирования и подбора оборудования.

Ассортимент

Алюминиевая пластина полистирольной системы 12 мм, шаг 200 мм

Двойная алюминиевая пластина с Омега-профилем для укладки трубы, на пенополистирольном основании.

Алюминиевая пластина полистирольной системы 18 мм, шаг 300 мм

Поворотная пластина полистирольной системы 18 мм, шаг 160

Поворотная полистирольная пластина применяется в местах поворота труб в 18-ти миллиметровых легких системах водяного теплого пола.

Поворотная пластина полистирольной системы 30/50/70 мм, шаг 300

Поворотная полистирольная пластина, с пазами для укладки труб, с шагом укладки 300 мм.

Элемент заполнения полистирольой системы 30/50/70 мм

Элемент заполнения из полистирола для 30-ти миллиметровых систем.

Поворотная пластина полистирольной системы 12 мм, шаг 200 мм

Поворотная пенополистирольная пластина применяется в местах поворота труб в 12-ти миллиметровых легких системах водяного теплого пола.

Поворотная пластина полистирольной системы 18 мм, шаг 300 мм

Элемент заполнения полистирольной системы 18 мм

Элемент заполнения из полистирола в 18-ти миллиметровых легких системах водяного теплого пола.

Прямая пластина полистирольной системы 30/50/70 мм, шаг 150

Прямая полистирольная пластина, с пазами для укладки алюминиевых пластин, с шагом укладки 150 мм.

Элемент заполнения полистирольной системы 12 мм

Элемент заполнения из пенополистирола для 12 миллиметровых системах водяного теплого пола.

Алюминиевая пластина полистирольной системы 18 мм, шаг 160 мм

Двойная алюминиевая пластина с Омега-профилем для укладки трубы на полистирольном основании.

Прямая пластина полистирольной системы 30/50/70 мм, шаг 300

Прямая полистирольная пластина, с пазами для укладки алюминиевых пластин, с шагом укладки 300 мм.

Поворотная пластина полистирольной системы 30/50/70 мм, шаг 150

Поворотная полистирольная пластина, с пазами для укладки труб, с шагом укладки 150 мм.

В этой статье я расскажу, что такое полистирольная система водяной теплый пол. Использование системы теплый пол для обогрева дома, давно не является редко встречающейся строительной технологией. Сама система теплый пол имеет несколько вариантов исполнения. Каждый, из которых имеет свои особенности и свои возможности применения.

Общие понятия системы теплый пол

Ниже я привожу визуальную схему, показывающею основные используемые системы Теплый пол.

Что такое полистирольная система водяной теплый пол

Полистирольная система водяного теплого пола монтируется на ровных полах с уклоном не более 4 мм на 1 кв. метр.

Тепло несущим элементом является вода, протекающая под давлением по водопроводным (не металлическим) трубам. Трубы укладываются на специальные полистирольные пластины размером ТхШхД (30х300х1000 мм) с пазами, в которые вкладываются алюминиевые отражатели. Эти конструкция и являются материалом, который равномерно распределяет тепло по всей поверхности пола. В бетонный системе теплый пол, тепло равномерно распределяется за счет бетонной стяжки. Для водяного пола такая стяжка должна быть не менее 7 см.

Полистирольная система теплый пол имеет несколько особенностей, которые определяют сферу ее применения.

Преимущество полистирольной системы теплый пол

Главные  достоинства полистирольной системы – это

1.Её очень небольшой  вес, по сравнению с классической бетонной системой теплый пол

2.А также, сравнительно небольшая толщина (не более 10 сантиметров)

Эти преимущества полистирольной системы, позволяют использовать её в комнатах со «слабыми» перекрытиями и невысокими потолками.

3.Еще один плюс полистирольной системы теплый пол: её монтаж не требует длительного высыхания стяжки.

Примечание: Такие-же преимущества имеет и деревянная система теплый пол. Поэтому и полистирольную систему, и деревянную систему теплый пол относят и называют: Легкие системы водяного теплого пола.

Схема основных элементов полистирольной системы теплый пол

6.Основание пола

5.Полистирольные плиты

4. Алюминиевый отражатель с пазами

3.Тепловые трубы

2а. Плиты ГВЛ

2б. Влагостойкая Фанера

1а. Керамическая плитка

1б. Линолеум

Монтаж полистирольной системы теплый водяной пол

Важно! Полистирольная, как и любая другая система водяного теплого пола укладывается строго по предварительному плану монтажа полистироловых пластин с предварительно рассчитанным шагом укладки.

1.Основание для укладки полистирольной системы должно быть ровное. Перепады и неровности  не должно быть больше,чем 2 мм на 1 квадрат. метр пола.Перепады и неровности приведут к перекосам полистирольных плит и всего пола в целом.

Примечание: Если пол не ровный сделайте стяжку пола при больших перепадах, или залейте финишный наливной пол, при неровностях до 1-1,5 см.

2.Очистите основание сухого пола от мусора.

2а. На основание уложите пароизолятор,полиэтиленовую пленку.

2б. На пленку уложите  полистирольные пластины по принципу мозаики и согласно плану. Строго соблюдайте планируемый шаг укладки.

Примечание: Шаг укладки рассчитывается в зависимости от здания, этажности, соседних помещений. Шаг укладки должен меняться по площади комнаты. Ближе к окну и наружным стенам шаг выбирается от 150 мм, в других местах 200 или 300 мм.

Важно! Между стеной и плитами обязательно проложите демпферную ленту.

3. Аллюминевые теплоотражающие пластины укладываются в пазы полистирольных плит. Площадь укладки должна быть не менее 80% общей площади помещения.

4.В паза пластин укладывается тепло несущая труба.

5.Концы трубы подключаются к тепловому коллектору водяного теплого пола.

6.Система теплого пола проверяется под давлением воды,как и любая другая система водяного теплого пола, в течение суток. Подробно о проверке системы водяной теплый пол читайте в статье: Опрессовка .

7.Если система исправна на поверхность укладывается вспененный полистирол, который сгладит маленькие неровности.

8.Полистирольная система водяной теплый пол закрывается гипсоволокнистыми влагостойкими плитами толщиной от 10 мм.

Примечание: Плиты ГВЛ укладываются встык или паз в паз. Стыки не требуют шпаклевания под керамическую плитку, но шпаклюются теплостойкой мастикой  под укладку линолеума.

9.После контрольной проверки системы полистирольный теплый пол,  укладывается чистовое покрытие. Это может быть керамическая плитка, керамогранит, мозаика, а также линолеум.

На этом Все! Успехов Вам в ваших начинаниях!

Специально для сайта: Все про ремонт квартиры

Другие статьи раздела: Теплый пол

55.61953237.741349

Когда лучше применять настильную конструкцию?

Условия, требующие использования сухой конструкции теплого водяного пола:

• Ограничена высота помещения. Например, при низких потолках или когда повышение уровня пола не предусмотрено в конкретном дизайнерском (архитектурном) решении.
• Слабые перекрытия. Бетонная стяжка высотой 50 мм весит 250-300 кг на 1 м2, что создает значительную нагрузку на межэтажные перекрытия. Особенно это касается деревянных перекрытий в срубах, щитовых и каркасных домах. Сухая система весит значительно меньше – 25-30 кг/м2.
• Невозможность устройства бетонной стяжки на конкретном объекте. Например, в квартире, на высоком этаже многоэтажного дома, куда готовый бетон доставить (или замесить нужное количество на месте) проблематично.

Достоинства данного варианта обустройства:

• высокая скорость монтажа из-за отсутствия «мокрых» процессов;
• легкий вес (до 30 кг/м²), благодаря чему конструкция не нагружает межэтажные перекрытия и может быть использована в любых типах домов;
• малая толщина (35-60 мм), минимально приподнимающая уровень пола;
• минимальные трудозатраты при сборке;
• выдерживает перепады температур;
• хорошая тепло- и шумоизоляция слоев сухого теплого пола;
• возможность использования во временных строениях и помещениях, так как сухую конструкцию можно быстро собрать, а затем разобрать и монтировать в другом месте.

К недостатку сухого теплого пола относят то, что его элементы боятся влаги и требуют обязательной гидроизоляции.

Настильная система теплого пола бывает полистирольной или деревянной. В полистирольной системе в роли несущего утепляющего материала используются полистирольные маты. В деревянной – готовые модули или полоски (рейки)  из дерева или ДСП. Поверх любого из этих оснований монтируют стальные или алюминиевые пластины с пазами, играющие роль теплораспределяющего слоя. В канавки пластин (ламелей) укладывают греющие трубы. Завершает «пирог» несущий слой из плит ГВЛ.

Начинаете задумываться о системе теплого пола, но не определились, как же выбрать: водяной или электрически? Наш материал вам поможет разобраться в вопросе: https://pol-master.com/tepliy-pol/kakoy-pol-luchshe-vodyanoy-ili-elektricheskiy.html.

Вариант #1 — полистирольная система

Полистирольную систему можно монтировать на сплошное деревянное или бетонное основание. Например, на бетонные плиты или старый деревянный пол. Так как система очень легкая по весу, ее применяют в любых видах домов, в том числе щитовых и каркасных.

Конструкция полистирольной системы

В основе конструкции лежат полистирольные плиты, в которые вкладывают теплораспределительные ламели из оцинкованной стали или алюминия. В пазы пластин монтируют нагревательные трубы. Жесткость конструкции придают 2 финишных слоя листов ГВЛ, уложенных в шахматном порядке. Минимальная высота полистирольной системы составляет 50 мм (сравните: минимальная высота бетонной конструкции теплого пола – 80 мм).

Полистирольные плиты, применяемые в системе, могут быть гладкими или иметь выступы-бобышки.

Гладкие полистирольные плиты – это либо обычный пенопласт с повышенной плотностью (ПСБ-С-35 или ПСБ-С-50), либо экструдированный полистирол (например, пеноплекс). Для систем сухого теплого пола используют листы толщиной 10-40 мм. Так как изначально эти плиты гладкие, для укладки в их толщу теплораспределительных пластин, выполняют ручное вырезание пазов.

Полистирольные маты с выступами-бобышками больше подходят для сооружения сухого теплого пола. На их поверхности расположены выступы в виде кубиков или цилиндров высотой 20-25 мм. В пространство между ними закладывают металлические пластины с трубами. Благодаря выступам, пластины и трубы надежно фиксируются на матах, не сдвигаясь в процессе эксплуатации. На боковых поверхностях матов предусмотрены специальные монтажные замки, позволяющие соединять элементы в одно сплошное поле. Для упрощения подгонки матов друг к другу, на швы нанесена разметочная линейка.

Еще один важнейший элемент полистирольной настильной системы – металлические пластины. Они могут быть изготовлены из алюминия или оцинкованной стали. Пластины, перенимая тепло от греющих труб, передают его на финишное покрытие пола. Благодаря этому создается сплошное тепловое поле, пол нагревается равномерно.

Монтаж теплого пола на полистирольных матах с выступами

Алгоритм создания полистирольной конструкции такой:

• Поверхность пола очищают от мусора.
• Выравнивают поверхность при превышении допустимой нормы перепада уровня пола (2 мм/м.п.) Несовершенства бетонных плит устраняют посредством тонкой стяжки, деревянные полы перебирают и заново стягивают.
• На ровной поверхности раскладывают полиэтиленовую пленку толщиной от 200 мкр. Полотна размещают внахлест на 10 см. Стыки фиксируют скотчем. Полиэтиленовая пленка обладает свойствами гидроизолятора, защищающего теплоизоляционный полистирольный слой от влаги.
• По периметру комнаты, впритык к стенам, укладывают демпферную ленту – для компенсации возможного расширения конструкции от тепловых нагрузок.
• На пленке раскладывают монтажные маты, соединяя их по замковой системе. При небольшой толщине матов стыки дополнительно промазывают клеем – для лучшей фиксации.
• Между выступами на матах укладывают металлические пластины.
• В пазы пластин закладывают греющие трубы. В местах изгибов трубы, где она выходит из пластины и опирается только на полистирол, под трубу желательно подложить полиэтиленовую пленку. Это позволит избежать скрипов конструкции пола при его эксплуатации.
• Поверх системы укладывают второй слой полиэтиленовой пленки.
• Для завершения конструкции, полистирольные маты с трубами покрывают листами ГВЛ в 2 слоя. Рекомендуемая толщина – 10 мм. Плиты укладывают и проклеивают в стыках клеем ПВА. Второй слой укладывают на первый в шахматном порядке, чтобы избежать совпадения стыков. Скрепление слоев между собой происходит посредством саморезов.

Монтаж пола с использованием гладких полистирольных плит

При использовании гладких плит пазы на их поверхности для укладки труб вырезают самостоятельно при помощи термоножа (в продаже он может называться прибором для вырезания пазов).

В целом, алгоритм монтажа теплого сухого пола с использованием гладких плит ничем не отличается от аналогичного процесса с применением матов с бобышками. Кроме того, что формировать пазы придется своими руками.

Вначале на полиэтиленовую пленку укладывают полистирольные плиты. Термоножом на поверхности плит вырезают гнутые каналы. Уложив на плиту пластину, по ее ребру проводят термоножом и вырезают первый желоб. Защелкивают в нем пластину. Вплотную к первому ряду укладывают вторую пластину и проводят ножом уже по ее краю. Таким образом ряды получаются строго параллельные, а шаг – одинаковый. Средний расход пластин – 5,5 шт/м2.

В вырезанные пазы вкладывают греющие трубы. Следующие слои – гидроизоляционная пленка, ГВЛ и финишный настил – монтируют так же, как в предыдущей конструкции.

Известный технический термин «пенополистирол» объединяет несколько разновидностей теплоизоляционных продуктов. Отличаются они по характеристикам, сферам применения и способам укладки. В следующем материале поможем вам разобраться, что лучше купить для обустройства теплого пола с конкретными техническими данными: https://pol-master.com/tepliy-pol/penopolistirol-dlya-teplogo-pola.html.

Вариант #2 — деревянная система

Эта система особенно популярна в деревянных домах, с перекрытиями на балках. Существуют конструкции двух типов: реечного и модульного.

Реечная деревянная система

В деревянной системе реечного типа роль опорного слоя играют рейки, вырезанные из досок, ДСП, МДФ или влагостойкой фанеры. Следует использовать изделия толщиной от 20 мм, влажность которых не превышает 10%.

Из деревянных плит вырезают полоски. Для шага труб 150 мм ширина полос должна составлять 130 мм, для шага 200 мм – 180 мм, для шага 300 мм – 280 мм. Из них и будет составляться опорный слой для труб, который укладывают на старый деревянный пол или лаги. В последнем случае можно «сэкономить» на высоте конструкции пола до 20 мм.

Монтаж деревянной системы выполняется по следующей схеме:

• Несущая поверхность очищается, выравнивается. Допускаются неровности не более 2 мм на 1 м.п. пола. При превышении этой нормы пол подлежит выравниванию.
• Для гидро- и пароизоляции на полу раскладывают полиэтилен толщиной 200 мкр.
• По стенам помещения прокладывают демпферную ленту.
• На лаги или сплошную деревянную поверхность укладывают вырезанные планки и закрепляют их с помощью саморезов. Раскладку ведут поперек опорных досок или лаг, строго по плану расположения греющих труб. Вначале, в соответствии с планом, на пол переносят контуры греющих труб, а затем эти контуры с двух сторон обкладывают деревянными опорными планками. Зазор между планками должен составлять 20 мм. Там, где по плану идет закругление трубы, желательно закруглить и опорные планки.
• Между планками вкладывают опорные пластины с пазами, закрепляя их на деревянных планках шурупами. Чтобы равномерно прогревался весь пол, необходимо разложить пластины на 80% его площади.
• Греющие трубы вкладывают в пазы пластин без дополнительной фиксации. Чтобы монтаж проводился проще, рекомендуется на стадии проектирования запланировать укладку труб «змейкой», а не «улиткой».
• Планки с греющими трубами накрывают полиэтиленом толщиной 100-200 мкн. В данном случае этот слой выполняет роль акустической защиты, предотвращающей появление звуковых эффектов во время нагревания и охлаждения труб.
• На пленку укладывают листы ГВЛ толщиной 10 мм в 2 слоя, закрепляя их между собой саморезами. Этот слой является несущим и опорным для финишного напольного покрытия.

Теплый пол очень удобен и практичен, но сама установка системы не так сложна, как правильный подбор напольного покрытия для нее. Поможем разобраться в вопросе и не допустить ошибок в статье: https://pol-master.com/tepliy-pol/pokrytie-dlya-teplogo-pola.html.

Модульная деревянная система

При сборке модульной системы, греющие трубы укладывают не между рейками, а в вырезанные канавки специальных модулей – квадратных плит из ДСП.

Система может монтироваться на старое деревянное покрытие или на сразу на лаги. Сплошное покрытие достигается, благодаря замковому соединению модулей.

Монтаж модульной системы выполняется так же, как и при использовании планок в реечной конструкции. Однако в этом случае процесс выполняется проще и быстрее, так как пазы в модулях уже вырезаны, не требуют расчетов и формирования.

Финишная отделка

Полистирольная и деревянная конструкции теплого пола завершаются несущим слоем ГВЛ. Поверх него укладывается финишное покрытие: ламинат, паркет, линолеум, ковролин, плитка. Выбранное покрытие должно иметь маркировку, разрешающую его использование в системе теплого пола. При выборе керамической плитки необходимо дополнить конструкцию сухого теплого пола еще одним слоем ГВЛ, который приклеивается к предыдущему слою с помощью ПВА.

Созданию комфорта и уюта в жилом помещении уделяется много внимания. Ведь здесь проводится большая часть времени, особенно подрастающего поколения. Обеспечение безопасных для здоровья зон в нижней части помещения особенно актуально.

«Теплый пол»

Система «теплого пола» завоевывает все больше своих почитателей. Среди вариантов такого обустройства большим спросом пользуется полистирольный теплый пол. Сложная структура уникальных по составу плит, собираемых по принципу конструктора, обеспечивает хороший прогрев помещения и стойкость к перепадам температур, возникающих во внешней среде.

Многофункциональный полистирол делает пол долговечным и надежным. Весь «фокус» заключается в устройстве прямых и поворотных плит с пазами. Они имеют «начинку» – алюминиевые теплораспределительные пластины.

Особенности применения и преимущества полистирольной настильной системы

• Актуален такой теплый пол при слабом перекрытии между квартирами и невысоких потолках. Кстати: если провести сравнение с бетонными конструкциями, то теплый пол из полистирола в 10 раз легче бетонного аналога;
• Возможность укладки как на дощатый пол, так и на бетонное основание;
• Оптимальное время монтажных работ;
• Оперативность запуска в эксплуатацию: можно пользоваться сразу после сборки;
• Реконструкция старых помещений, где невозможно эксплуатировать установленную систему отопления, и существуют ограничения в конструктивном исполнении.

Состав полистирольного теплого пола и очередность монтажа

1. «Семь раз разметить» площадь пола. Это необходимо, чтобы все учесть все неровности и неточности периметра основания. В «черновике» разложить элементы системы, подогнать их, обеспечить соответствие друг другу. Тщательная уборка поверхности от строительного мусора – обязательное условие подготовительного этапа. Важно: разность высот основы пола не должна превышать 2 мм на каждый квадратный метр площади.

2. Исключить образование «мостиков холода» позволяет использование нижнего слоя – полиэтиленовой плёнки. Она служит промежуточным покрытием между полом и плитами. Кроме этого играет роль шумоизоляции.

3. Между стенами комнаты и плитами укладывается широкая демпферная лента из вспененного полиэтилена толщиной 10 мм.

4. Второй слой «пирога» представляет полистирольная плита. Она не позволяет нагревательному элементу бесполезно расходовать тепло на нагрев бетонного пола. Начинать укладку теплоизоляционных плит нужно с угла комнаты равномерно по всей площади. Полистирол – отличный теплоизолятор. Представляет собой строительный элемент с размерами: 30-30-1000 мм. Имеет округленные или прямые пазы, расположенные через каждые 150 или 300 мм. В них-то и помещаются теплораспределительные пластины толщиной 0,4-0,5 мм. Снабжены оригинальным профилем для плотного контакта с трубой. Способствуют улучшению теплопередачи и равномерному распределению тепла. Их количество должно составлять не менее 80% обогреваемой поверхности пола. Могут быть прямого и поворотного изготовления.

5. Тепловые трубы по периметру размещаются равномерно, причем «вход» и «выход» их выполняется с одной точки: распределительного коллектора.

6. Выровнять пол и «сгладить» напряжения помогает подложка из вспененного полиэтилена, составляющая следующий слой напольного покрытия.

7. «Финишным» этапом считается укладка ДСП или ламината в качестве чистового покрытия без стяжки. Если оно будет недостаточно твердым, то обеспечить требуемую жесткость основания может влагостойкий гипсо-волоконный лист.

Важно: выполнив монтаж многослойного полистирольного «пирога», следует убедиться в правильности проведенных работ. Укладка плитки, паркета или ламината выполняется на опробованную в работе систему.

Хотя полистирольная система и считается самой легкой в укладке, внимательность и определенные навыки все же необходимы при производстве работ. Ведь один неверный шаг – и пазлы отопления могут не сложиться. Тогда работу придется переделывать.

Используемые источники:

• https://opolax.ru/vodyanoie-teplyie-pol/polistirol-naya-sistema-teplyie-pol
• https://www.thermotech.ru/vodyanoj-teplyj-pol/tipy-sistem-vodyanogo-teplogo-pola/polistirol-naya-bezbetonnaya-sistema
• https://www.otdelochnik24.ru/2011/11/12/polistirol-naya-sistema-vodyanoj-teply-j-pol/
• https://pol-master.com/tepliy-pol/suxoj-teplyj-pol.html
• https://jurnalstroyka.ru/polistirolnyj-teplyj-pol/
