Наряду с общеизвестным прибором учета электроэнергии «Меркурий 201» на российском рынке не менее популярна модель электросчетчика «Энергомера СЕ 101». Этот прибор относиться к классу однофазных устройств, предназначенных для замера количества потребленной электрической энергии по однотарифной схеме. Счетчик в основном устанавливается в частных домах, квартирах, офисных помещениях и на дачах. СЕ 101 является индукционным прибором, где датчиком тока служит шунт или специальный трансформатор.

Данная модель не предназначена для установки на улице без дополнительной защиты от снега, дождя и других негативных факторов воздействия окружающей среды. Корпус прибора, состоящий из двух половинок, изготовлен из высококачественной пластмассы. Между собой они скреплены надежными винтами. Табло электросчетчика закрыто прозрачным органическим стеклом. Прибор учета потребления электроэнергии «Энергомера СЕ 101» занесен в государственный реестр средств измерения Российской Федерации, поэтому его использование вполне законно.

Особенности конструкции и модификации счетчика

Электрическая схема счетчика «Энергомера СЕ 101» однофазная. Прибор выпускается в двух исполнениях: электронном и электромеханическом. Это существенно расширяет области использования устройства. Электронный вариант оснащается жидкокристаллическим табло, а для электромеханического применяется табло барабанного типа. Первый вариант не предназначен для наружной установки, так как экран на ЖКИ критичен к низким температурам. Электромеханическое табло позволяет устанавливать данный прибор учета снаружи помещения, при условии его монтажа в специальном защитном коробе.

Кроме двух вариантов исполнения электрической схемы счетчика СЕ 101, c барабанным и жидкокристаллическим табло, существуют несколько модификаций данного прибора по внешним признакам и конфигурации корпуса.

Барабанное табло электросчетчика может иметь шесть (М6), либо семь разрядов (М7). Самая современная модификация прибора снабжена семизначным табло. Крайняя цифра справа выделяется красным маркером. Это доли потребленных киловатт и при снятии показаний они не учитываются. Цифры левее красной отметки учитываются при расчете стоимости потребленной электроэнергии. В жидкокристаллических индикаторах роль красного маркера выполняет точка.
Конструкция корпуса прибора учета имеет шесть модификаций: R5, R5.1, S4, S6, S8 и S10. Модели с индексом R5 и R5.1 предназначены для установки на DIN-рейки и имеют для этого все необходимые конструктивные особенности. Модификации S6-S10 крепятся непосредственно в распределительный щиток или на стену. Независимо от конструктивных особенностей корпуса любая модель «Энергомера СЕ 101» может быть оснащена как табло барабанного типа, шестизначным или семизначным, так и индикатором на жидких кристаллах.

Каждая из моделей данного прибора учета предназначена для использования в конкретных условиях. Приборами с креплением на DIN-рейки в основном оснащаются многоквартирные дома и частные дома с встроенными электрощитами. Модификации с непосредственным креплением на стену или в щиток отлично подойдут для дач и других объектов, где нет возможности монтажа прибор на DIN-рейки.

Пломбы и поверка

Как и любой счетчик электроэнергии, прибор учета «Энергомера СЕ 101» внесен в государственный реестр средств измерения РФ. Он разрешен к использованию на территории России. Производитель устройства устанавливает на прибор два следующих типа защиты.

Пломбу из металла на внешнюю крышку устройства, закрывающую доступ к контактам устройства. Пломбировка свидетельствует о том, что прибор прошел поверку и может быть установлен в систему контроля потребления электроэнергии.
Специальную голографическую наклейку с высокой степенью защиты. Голограмма устанавливается сотрудником ОТК предприятия-изготовителя и говорит о том, что прибор прошел проверку на работоспособность и годен к использованию.

Эти защитные приспособления необходимы для обнаружения вскрытия устройства после отгрузки в торговую сеть. В настоящее время на «черном» рынке можно встретить счетчики СЕ 101 со встроенной электронной схемой для отключения табло. Естественно пломбы и голограммы в этом случае поддельные. Использование таких приборов может привести к наложению на потребителя огромных штрафов за воровство электроэнергии.

Принцип действия приборов учета «Энергомера СЕ 101»

Принцип работы электросчетчиков СЕ 101 заключается в следующем: входные ток и напряжение перемножаются с преобразованием в частотно-модулированный сигнал, пропорциональный мощности потребления электроэнергии. При суммировании этих импульсов электромеханическим способом или при помощи микроконтроллера прибор выдает значение активной потребленной энергии, с отображением данных на табло барабанного или жидкокристаллического типа. В зависимости от модификации устройство может иметь один или два токовых датчика.

Любая модель «Энергомера СЕ 101» снабжена специальным входным испытательным блоком, предназначенным для включения устройства в систему автоматизированного контроля потребления электрической энергии, а также для выполнения поверки. Приборы с жидкокристаллическими индикаторами имеют энергонезависимые модули памяти, которые позволяют сохранить значения потребленной энергии при отключении сети или выходе из строя ЖКИ-табло.

Модификации и технические характеристик

В этой части статьи мы рассмотрим модификации и технические характеристики счетчиков «Энергомера СЕ 101». Как мы говорили выше, устройство имеет шесть вариантов исполнения, но основных всего лишь три, о которых следует рассказать подробней.

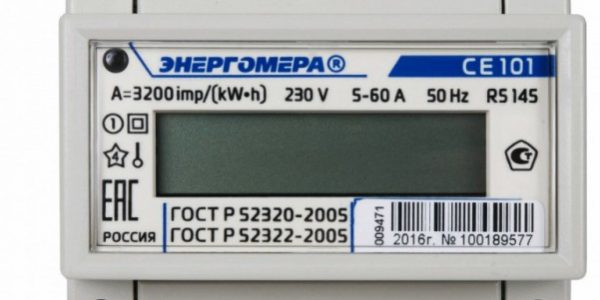

Модификация электросчетчика СЕ 101-R5. Однофазный прибор учета электрической энергии, работающий по однотарифному принципу. Устройство монтируется на стандартную DIN-рейку. Прибор используется для постоянного измерения и отображения на табло активной составляющей мощности потребленной электроэнергии. Подключается счетчик к двухпроводным линиям подачи переменного напряжения. В качестве измерительного элемента в устройстве используется датчик тока в виде специального шунта. На следующем рисунке представлена модификация электросчетчика СЕ 101-R5 с жидкокристаллическим дисплеем.
Модификация электросчетчика СЕ 101-R5.1. по техническим характеристикам практически ничем не отличается от модели с кодом R5. Только корпус прибора совершенно другой. Это также однофазный электросчетчик, выполняющий измерения по одному тарифу. Монтаж устройства можно выполнить как на DIN-рейку, так и непосредственно в электрощиток. Прибор используется для замера и отображения на табло активной мощности потребленной электроэнергии. Подключается электросчетчик к двухпроводным сетям переменного напряжения. Измерительным элементом в устройстве является шунт, который используется как датчик тока. На следующей картинке представлено фото модификации счетчика СЕ 101-R5.1 с дисплеем на жидких кристаллах.
Модификация электросчетчика СЕ 101-S6. имеет практически идентичные технические характеристики с предыдущими моделями. Это также однофазный и однотарифный прибор учета, предназначенный для монтажа в двухпроводных линиях обеспечения электричеством. Только пластиковый корпус устройства имеет совершенно другую форму. Прибор можно устанавливать в электрический щиток или непосредственно на стену. В качестве элемента, выполняющего функции датчика тока, используется шунт. На следующем рисунке представлена модификация электрического счетчика СЕ 101-S6 с жидкокристаллическим табло.

Преимущества прибора учета «Энергомера СЕ 101»

Любая модификация счетчика СЕ 101 имеет ряд существенных преимуществ перед конкурирующими изделиями. К несомненным достоинствам устройства можно отнести следующие технические и эксплуатационные характеристики:

минимальное потребление электрической энергии для собственной работы;
наличие в приборе специального оптического телеметрического входного блока;
светодиодная индикация наличия напряжения в сети и работоспособности счетчика;
высокая защищенность от влияния агрессивной среды и электромагнитных помех;
высокая точность измерений, защита от воровства электроэнергии и доступная цена.

Достоинств у счетчиков «Энергомера СЕ 101» множество, но, как и любой техники, есть определенные недостатки. Одним из таких недостатков специалисты считают нестабильную работу устройств с жидкокристаллическими индикаторами при минусовой температуре.

Отзывы потребителей

Владельцы различных жилых и коммерческих объектов, установившие у себя электросчетчики «Энергомера СЕ 101», в основном дают высокую оценку этому прибору учета электроэнергии. Они отмечают следующие положительные характеристики устройства: приемлемая цена, длительный гарантийный срок и современный внешний вид. Приведем пару характерных отзывов, размещенных в сети.

«… и необходимо было поменять электросчетчик. В магазине посоветовали приобрести прибор Энергомера СЕ 101. Совет оказался дельным: счетчик недорогой, устанавливается просто и работает хорошо. Мы довольны приобретением и ….»
«… Всем хорош счетчик СЕ 101! Недорогой, отлично работает, длительная гарантия и так далее. Правда есть у него один несущественный недостаток — он однотарифный и перейти на ночь невозможно, а в остальном …»

Да, конечно, этот прибор учета однотарифный и однофазный, что значительно сокращает сферы его использования. Но это скорее достоинство, чем недостаток! Счетчик СЕ 101 предназначен для конкретных целей, а для трехфазных сетей и многотарифных вариантов компанией « Энергомера» выпускаются другие модели.

Заключение

В целом следует сказать, что прибор учета электроэнергии «Энергомера СЕ 101» является качественным электросчетчиком, рассчитанным на многолетнюю безаварийную работу. Устройство, кроме счетного табло, имеет индикацию присутствия напряжения сети, выполненную на светодиоде. Приборы с жидкокристаллическим индикатором дороже простых электромеханических, но их качество, ни сколько не ниже. Выбор за вами!

Видео по теме

Газовый счётчик ВК-G6 относится к категории приборов учёта потребляемого газа. Он используется в газовых средах: пропан, бутан, метан и другие. Активно применяется в квартирах и частных домах, коммунальных организациях, на мелких и средних предприятиях, в помещениях сельскохозяйственного назначения.

Устройство счётчика

Конструкция построена по хорошо проверенной схеме. В его состав входит:

корпус, состоящий из двух штампованных половинок;
две подвижные диафрагмы;
систему измерения;
устройство, предотвращающее обратный ход;
золотниковый распределитель, собранный по шиберному принципу;
возможно добавление термокорректора.

Все детали выполнены из высококачественного материала. Система крепления позволяет обеспечить высокую надёжность.

Технические характеристики

График потери давления BK G6, BK G10, BK G16 и BK G25

Срок службы прибора

Прибор ВК G6 имеет надёжную конструкцию и высокое качество исполнения. Производить в паспорте на устройство гарантирует солке службы минимум 24 года.

Межповерочный интервал

Для любого измерительного устройства очень важным является точность снимаемых показаний. С этой целью производят периодические поверки. Для ВК G6 определён межповерочный интервал 10 лет. Поверка должна проводиться специалистами с последующим опломбированием и выдачей документа о сроках проведённой поверки и организацией проводившей работы.

Стоимость счётчика

Приобрести устройство можно в различных торговых организациях. Это могут быть специализированные магазины, строительныё и хозяйственные торговые точки, у интернет – продавцов. Цена на этот прибор варьируется в широких пределах от 4500 рублей и выше.

Особое внимание следует обратить на надёжность продавца, выдаваемую гарантию и правильно оформленные документы. Это связано с последующей надёжностью работы и безопасностью.

Как снять показания

Считывание показаний для последующей отчётности следует проводить с учётом следующих особенностей. Часть цифровой шкалы прибора имеет белый фон и красный фон (красный прямоугольник).

Контролирующую организацию интересуют только значения первых пяти разрядов(зелёный прямоугольник). Показания, переданные для проверки, указывают количество кубометров газа, израсходованных за отчётный период. На основании этих данных производится расчёт суммы к оплате.

Необходимо помнить, показания зависят от температуры окружающей среды. Если он установлен вне помещения, необходимо учитывать температурные коэффициенты. Для каждого региона имеются свои значения. Например, для ЦФО они установлены в летнее время 0,95-0,97, в зимнее время достигает 1,14 – 1,16. Последовательность снятия показаний:

Посчитать значения показаний левой части датчика (механического или электронного);
Полученные данные умножить на температурный коэффициент в зависимости от времени года.
Полученные данные занести в отчётный документ.

Рекомендуем: Газовый счётчик СГБМ 3.2 — описание и характеристики

Для определения израсходованных кубов за месяц, необходимо(« — » — это минус): всего кубов = числа на табло — числа на табло месяц назад.

Сумму, которую придется заплатить: сумма оплаты = всего кубов * на расценку газа за куб * на температурный коэффициент( на коэф. умножать не обязательно).

Разновидности

Мембранные счётчики BK-G6 классифицирую по следующим признакам:

направление потока газовой смеси: может быть левое или правое;
величина межосевого расстояния (обычно она составляет 200мм или 250 мм);
наличие дополнительных устройств (системы термоконтроля, электронной системы считывания).

Аппарат с термоконтролем

Такое устройство имеет аббревиатуру с индексом «Т» – BK-G6Т. Его устанавливают вне отапливаемых помещений. Наличие термоконтроля позволяет учитывать колебания температуры в зависимости от сезона. Цена такого счётчика начинается с 4800 руб.

Аппарат с электронным индексом и термоконтролем

Такой прибор имеет обозначение ВК-G6 ETe. С его помощью производят измерения, приведённые к стандартной температуре + 20°С. В этом случае в соответствие со стандартом применяются так называемые условно-подстановочные значения принятого давления и стандартного коэффициента сжимаемости. Стоимость превышает 15000 руб.

Габаритные и присоединительные размеры счетчика BK G6ETe

Установка счётчика

Целесообразно устанавливать газовое оборудование, в том числе и прибора учёта с привлечением специалистов газовой службы. Именно они могут выдать разрешение на эксплуатацию.

Установка счётчика производится двумя способами: жёстким креплением и с применением гибких подводок. Первый метод предполагает подключение счётчика к стальному трубопроводу. Для этого может понадобиться изменение конфигурации трубопровода. Такая работа может быть проведена только с применением режущего и сварочного оборудования.

Габаритные и присоединительные размеры BK G6, BK G10, BK G16 и BK G25

Второй способ значительно проще. Необходимо выбрать место установки счётчика. Целесообразно чтобы оно было доступно для снятия показаний. Закрепить счётчик и с помощью гибких шлангов (подводок) подключить его в систему. Необходимо, чтобы применяемая подводка соответствовала установленным стандартам и имела сертификат соответствия.

Можно ли сэкономить

Стремление сэкономить на платежах за газ происходит в двух направлениях – законным образом и незаконным. К первой категории относится:

строгий учёт за расходованием газа;
периодические проверки исправности системы газоснабжение (устранение неисправностей и утечек);
не использование газа для решения не бытовых вопросов (зарядка баллонов, обогрев помещения открытым огнём и так далее).
