Современные нагревательные элементы. Устройство и принцип работы.

Инфракрасный обогреватель — это прибор для отопления, передающий тепловую энергию в окружающее пространство при помощи инфракрасного (ИК) излучения. Часто такие устройства называют рефлекторами, что не совсем корректно. ИК-обогреватель не нагревает воздух, а передает тепловую энергию окружающим предметам, которые и повышают температуру воздушным массам. Этот принцип дает существенную экономию по сравнению с конвекционным способом обогрева, так как энергия не расходуется на прогрев неиспользуемых пространств помещения. Инфракрасные обогревательные приборы позволяют получать мгновенный эффект сразу после включения.

Современный рынок устройств для отопления помещения насыщен разнообразными приборами до предела. Все они делятся на виды и типы по принципу действия и конструктивным особенностям. Бытовые ИК-обогреватели одни из самых распространенных на рынке климатической техники. Они имеют ряд существенных преимуществ перед другими бытовыми приборами для отопления. В этой статье мы расскажем, как выбрать инфракрасный обогреватель для дачи, дома и квартиры, а также дадим инструкцию по самостоятельному изготовлению такого прибора. Начнем с принципа действия и конструкции прибора.

Принцип работы и конструктивные особенности ИК-обогревателей

Как уже было сказано выше, эти бытовые прибор радикально отличаются от устройств конвекционного обогрева. Они нагревают не воздух, а окружающие предметы, находящиеся в помещении: мебель, технику, пол и стены. Инфракрасные устройства можно назвать небольшим домашним солнышком, лучи которого пронизывают воздух, совершенно не нагревая его. Только предметы, не пропускающие свет, нагреваются под воздействием этого излучения и передают тепло окружающему воздуху, нагревая его до необходимой температуры.

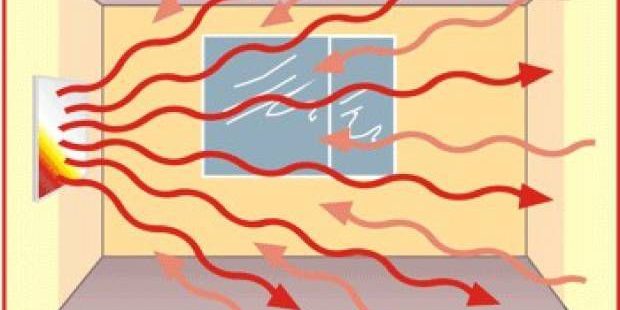

Инфракрасное излучение воспринимается кожей человека как тепло, исходящее от нашего солнца. Мы не видим этих лучей, но чувствуем их всем телом. Согревает нас это излучение независимо от внешних факторов. Ему не страшны сквозняки и другие природные факторы. Главное, чтобы излучение не имело перед собой непреодолимых преград и свободно проходило до требуемого места. Точно так же, как наше светило действуют и обогреватели инфракрасного вида, ведь длина волн излучения этих приборов аналогична солнечному ИК-спектру.

Нагреватели конверторного типа неспособны мгновенно создать комфортный температурный режим в помещении, ведь принцип их действия основан на постоянном перемещении теплого воздуха вверх. В этом случае в первую очередь прогревается под потолочное пространство, и только через продолжительное время происходит перемешивание теплых и холодных воздушных масс, что приводит к созданию комфортного теплового режима во всем помещении. В течение этого периода человеку приходится мерзнуть.

Совершенно иначе работают нагреватели инфракрасного излучения. Тепло от этого вида бытовой техники человек ощущает сразу же после включения устройства, но его можно ощущать не во всем помещении. Инфракрасный обогреватель действует локально, то есть тепловая энергия направляется в определенное место. С одной стороны, это позволяет создать мгновенный эффект повышения температуры в необходимой точке пространства, с другой — сэкономить энергоресурсы. Этим и хороши бытовые нагреватели, использующие для работы ИК-излучение.

Внутри обыкновенных электрических инфракрасных обогревателей нет никаких сложных деталей. В корпусе устройства, чаще всего изготовленного из металла монтируется алюминиевый отражатель. На нем устанавливается главная часть конструкции — нагревательный элемент, являющийся «сердцем» устройства. В настоящее время существует несколько разновидностей этой детали: трубчатая (ТЭН), галогеновая, керамическая или карбоновая. Также в нагревателях данного вида устанавливаются термостаты для регулировки температуры и специальные датчики, отключающие устройство при аварийных ситуациях.

Кроме электрических ИК-обогревателей, существуют устройства использующие другие источники энергии: твердое и жидкое топливо, а также природный газ. Но такие приборы используются в бытовых условиях крайне редко и рассматривать их мы не будем. Принцип действия и особенности конструкции ИК-источников тепла мы рассмотрели, теперь перейдем к плюсам и минусам этой бытовой техники.

Плюсы и минусы использования инфракрасных обогревателей

ИК-обогреватели, как и любая другая бытовая техника, имеют определенные достоинства и некоторые недостатки. Все эти факторы необходимо учитывать при выборе оборудования для обогрева помещения. Итак, ниже представлены основные плюсы применения инфракрасных обогревателей в бытовых условиях.

1. Источники инфракрасного излучения способны быстро прогреть площади больших размеров. Потребитель практически мгновенно начинает ощущать эффект от использования такой бытовой техники. Локализация места обогрева позволяет оптимально использовать тепловую энергию.
2. ИК-нагреватели не требуют какого-либо сложного технического обслуживания. Достаточно только периодически чистить прибор от осевшей пыли и проводить профилактический осмотр на наличие повреждений. К тому же для работы оборудования не нужно приобретать расходные материалы.
3. Экологическая безопасность инфракрасных обогревателей на высоте. При работе они не выделяют вредных веществ, не сжигают кислород в воздухе, а также практически не влияют на показатели влажности в помещении. Эти устройства не нуждаются в установке приточно-вытяжной вентиляции.
4. При использовании ИК-обогревателей экономия энергоресурсов налицо, конечно, по сравнению с другими электрическими системами обогрева помещений. Данный вид климатической техники потребляет электроэнергию из обычной сети 220В, без установки дополнительных устройств.

К минусам электрических ИК отопительных приборов можно отнести быстрое остывание помещения после отключения прибора, а также необходимость соблюдения правил безопасности для исключения получения термических ожогов. Но плюсов в использовании инфракрасных обогревателей значительно больше, чем минусов. Рассмотрев преимущества применения техники, мы переходим к основной части статьи, а именно: выбор инфракрасного обогревателя для квартиры, дома или дачи.

Правильный выбор ИК-обогревателя

Итак, взвесив все преимущества электрического инфракрасного обогревателя, мы приступаем к его выбору на рынке климатической техники. Приобретая прибор, в первую очередь следует обратить внимание на внешний вид устройства. Он просто обязан внушать доверие потребителю. Качества техника должна иметь крепкий и стильный корпус, надежный кабель питания и отличную вилку. Не следует соблазняться на приборы с очень низкой стоимостью! Многие недобросовестные производители снижают себестоимость своей продукции за счет использования некачественных комплектующих изделий. Такой ИК-обогреватель просто опасен и его использование может привести к возгоранию. Помните об этом!

Важно! Перед поиском лучшего инфракрасного обогревателя следует рассчитать его мощность, необходимую для создания комфортной температуры в помещении. Эта техническая характеристика рассчитывается просто: на обогрев каждых 10 кв. м площади помещения требуется 1.2 кВт электрической энергии.

Определив необходимую мощность ИК-обогревателя можно начинать выбор устройства по конструктивным особенностям, техническим характеристикам и другим важным особенностям. Первостепенная задача, которую необходимо решить на предварительном этапе — это определиться с типом установки. Их всего три: напольный, настенный и потолочный. Рассмотрим каждый из них по отдельности.

1. Напольные. Эти устройства следует приобретать, если для вас важна возможность перемещения и мобильность оборудования. Они великолепно подойдут для временного обогрева дач, квартир и домов, если необходимо постоянно перемещать обогреватель из одного помещения в другое, увозить на другой объект недвижимости и возвращать на прежнее место. Для безопасности использования напольных ИК-обогревателей в большинстве моделей установлен блок защиты от перегрева и датчик обесточивания при опрокидывании прибора. Этот набор делает эксплуатацию устройства максимально безопасной. Дизайн напольных инфракрасных нагревателей чаще всего простой, без каких-либо изысков. Стоимость приборов этого вида колеблется в пределах нескольких тысяч рублей.
2. Настенные. Отличная альтернатива обыкновенным радиаторам отопления. Они подойдут как для дополнительного обогрева домов, дач и квартир, так и для создания основой отопительной системы на объектах недвижимости. Современные настенные модели ИК-обогревателей не только имеют стильный вид и привлекательный дизайн, но и отлично справляются со своей непосредственной задачей — обогревом помещений. Их можно без проблем вписать в любой интерьер. На рынке инфракрасных обогревателей для настенной установки присутствуют модели с эксклюзивной отделкой, но стоимость таких устройств может достигать десятков тысяч рублей.
3. Потолочные. Эти агрегаты отличное решение для жилых, офисных и торговых помещений с высокими потолками. Очень часто такие инфракрасные системы обогрева выбирают для жилых и игровых комнат, где постоянно находятся дети. Это вполне логично и оправдано — ведь такое размещение совершенно исключает контакт ребенка с опасным бытовым прибором. ИК-обогреватели для установки на потолке, в большинстве своих моделей, напоминают своей конструкцией обыкновенные люминесцентные лампы и совершенно не портят общий вид помещения. Этот вариант чаще всего используется для создания систем дополнительного обогрева, но в некоторых случаях он способен заменить и основную отопительную систему. Стоят потолочные инфракрасные обогреватели недорого, но их монтаж потребует дополнительных расходов.

Определившись с местом установки оборудования, следует выбирать модель обогревателя в соответствии с этими критериями. Независимо от того, какой тип вы выбрали потолочный, напольный или настенный, необходимо точно знать, какой нагревательный элемент в этом бытовом приборе наиболее подходит для вас. Существует четыре основных вида этой главной детали ИК-обогревателя, которые мы рассмотрим ниже.

1. Галогеновые. Эти источники инфракрасных волн имеют нить накаливания, изготовленную из специального углеволокна или вольфрам. Они излучают видимый золотистый свет и волны в коротковолновом диапазоне, которые могут неблагоприятно воздействовать на человека. ИК-обогреватели с галогеновыми нагревательными элементами самые дешевые из всех вариантов, поэтому они получили широкое распространение.
2. Карбоновые. Это кварцевый излучатель с нитью накаливания, изготовленной из высокотемпературного карбона. Быстро нагревается и испускает красный свет. Нагреватели этого типа потребляют много электроэнергии, но зато имеют самый высокий КПД. Спектр излучения карбоновых ламп полностью безопасен для человека. ИК-обогреватели с такими элементами излучения не предназначены для длительной или постоянной работы.
3. Керамические. Элементы для нагрева со специальной оболочкой из прочной керамики, задерживающей видимый спектр излучения, очень неприятный для глаз человека. Обладают высокой прочностью и экономичностью. Не боятся влаги. Но следует знать, что керамические элементы долго нагреваются, но в то же время и остывают не сразу после выключения обогревателя. Используются в основном в напольных и настенных инфракрасных обогревателях.
4. Трубчатые. Всем известные ТЭНы или микатермические элементы. Инфракрасные обогреватели с такими нагревательными элементами считаются самым удачным вариантом для длительного или постоянного использования. Они не излучают вредных волн и веществ, не сушат воздух. Главным недостатком этих устройств является несильное потрескивание при включении и выключении прибора. Самые лучшие трубчатые нагреватели изготавливают из нержавейки с базальтовыми изоляторами.

Выше описаны основные критерии, учитывая которые следует выбирать инфракрасные обогреватели. Но следует заметить, что есть и другие факторы, которые также необходимо учитывать при покупке прибора. Это наличие термостата, способного поддерживать постоянную температуру в помещение; датчиков, защищающих устройство опрокидывания и сильного перегрева конструкции; небольшого мобильного пульта ДУ для комфортного управления и так далее.

Внимание! Если вам необходимо создать новую систему отопления на базе ИК-обогревателей или продублировать существующую, то следует использовать несколько приборов различного вида: потолочного и настенного. При такой конфигурации системы лучи от установленных инфракрасных обогревателей будут пересекаться и лучше прогревать помещение.

Итак, подводя черту под всем вышесказанным, приведем алгоритм действий, которые вы должны совершить для правильного выбора лучшего инфракрасного обогревателя для дачи или другого объекта недвижимости:

• самостоятельно решить, для каких целей вы приобретаете это устройство;
• определится с местом размещения прибора и видом нагревательного элемента;
• рассчитать мощность устройства, исходя из площади вашего помещения;
• учесть стоимость прибора, зависящую от его вида, опций и внешней отделки;
• выбрать инфракрасный обогреватель, удовлетворяющий всем требованиям.

С выбором прибора мы закончили! Но остается один вопрос: что делать, если холодно, а купить обогреватель нет возможности. Такое часто случается на даче, при резкой смене погоды. Выбора нет! Придется изготовить ИК-обогреватель самостоятельно, а как это сделать мы расскажем в следующей главе.

Изготовление инфракрасного обогревателя своими руками

Ниже мы коротко расскажем, как сделать простой инфракрасный обогреватель своими руками из подручных материалов, которые практически всегда присутствуют в хозяйстве. Для человека, как говорится, с руками, это не составит труда. Для выполнения работ понадобятся следующие материалы и комплектующие изделия: алюминиевая или медная фольга, два одинаковых по размерам прямоугольника из стекла, обыкновенная свеча, любой герметик, эпоксидный быстротвердеющий клей, мощный электрический провод питания с вилкой, салфетка, ватные палочки и мультиметр.

Ниже приведена пошаговая инструкция для самостоятельного изготовления небольшого ИК-обогревателя.

1. Очищаем стекла от грязи салфеткой и наносим на одну сторону каждого слой копоти, при помощи свечи. Необходимо следить, чтобы копоть ложилась ровно без просветов. Ватной палочкой очищаем края стекол от сажи на 5 мм по контуру.
2. С помощью мультиметра необходимо измерить сопротивление слоя сажи на каждом из стекол. Оно должно составлять примерно 48 Ом. Если этот показатель меньше, уберите часть сажи ватной палочкой, а если больше наложите еще слой копоти свечой.
3. Соберите конструкцию. Для этого кусочки фольги, которые станут электродами, уложите на слой сажи одного стекло, нанесите эпоксидку на поверхность стекла, а сверху накройте конструкцию другим стеклом слоем сажи вниз.
4. После высыхания клея следует обмазать торцы конструкции герметиком. Обогреватель уже готов к работе. Сопротивление токопроводящего слоя будет составлять 24 Ома, что при подключении к сети в 220 В обеспечит мощность в 2 кВт.
5. Изготовленную конструкцию следует разместить на деревянном бруске с металлическими пластинами, к которым необходимо подключить шнур питания с вилкой. Лепестки фольги должны быть плотно прижаты к металлическим пластинам.

Важно! На картинках представлен экспериментальный обогреватель небольшой мощности. Для изготовления более мощного инфракрасного обогревателя следует использовать стекла другого размера, примерно 50×50 см.

На этом изготовление инфракрасного обогревателя своими руками закончено. Конечно, можно подложить под всю конструкцию дополнительный лист фольги для большей теплоотдачи, но это на ваше усмотрение. Даже без нее, такой прибор способен обогреть небольшое помещение!

Заключение

Надеемся вы поняли, как выбрать хороший инфракрасный обогреватель, используя информацию из статьи. Мы намеренно не рассказали об известных производителях таких бытовых приборов. Их много и выбор за вами! Но помните, главное — не бренд, а качество продукции!

Видео по теме

<center></center>

Отопительные установки, оснащенные электрическими инфракрасными излучателями, позволяют выделять заданные зоны и поверхности, в которых ощущение тепла будет в несколько раз выше, чем в остальной части объекта.

Сферы применения

Инфракрасные тепловые излучатели идеально подходят для использования в отоплении и могут быть использованы для:

• точечного, зонального или общего отопления;
• залов, мастерских, гаражей;
• работ на открытом воздухе;
• ресторанов и отелей;
• инфракрасных саун;
• SPA салонов;
• магазинов и супермаркетов;
• животноводства;
• обогрева бассейнов;
• зимних и ботанических садов;
• обогрева спортивных сооружений и площадок.

Также инфракрасные обогреватели все чаще используются в быту и прочно заняли свое место в домах и квартирах. Благодаря простоте эксплуатации, они отлично подходят для обогрева детских садов, школ и других учебных заведений. Часто используются при проведении масштабных концертов и других мероприятий на открытом воздухе. Их можно увидеть на открытых площадках баров и ресторанов — там, где другие типы обогревателей бессильны.

Устройство обогревателей

Производители предлагают инфракрасные излучатели в формах, подходящих для различного применения. Одной из новинок являются плоские нагревательные панели, излучающие инфракрасные лучи, которые можно использовать для обогрева жилых домов. В виде простых, но современных инфракрасных излучателей их можно использовать для локального обогрева помещений. Существуют также устройства такого типа для обогрева помещений рядом с домом — террас или открытых беседок. Обогреватели не имеют сложного механизма или электроники. Принцип работы каждого устройства заключается инфракрасном излучателе, который при нагревании (обычно до высоких температур) начинает испускать тепловые волны. Конструкция проста и не требует особого ухода.

Принципы работы IR-обогревателей

Инфракрасное излучение абсолютно безопасно для людей и окружающей среды в силу своего принципа работы. Инфракрасный обогрев не вызывает конвективного движения воздуха в помещении, поэтому является отличным источником тепла для людей с заболеваниями верхних дыхательных путей и аллергиков, создавая здоровую и благоприятную атмосферу. Инфракрасные обогреватели излучают тепло природным образом, подобно эффекту солнечных лучей. Тепловой эффект является результатом излучения электромагнитных волн определенной длины, которые вызывают прямой нагрев людей, мебели, стен или полов. Тепло накапливается в стенах, полах и объектах в пределах досягаемости радиатора.

Плюсы и минусы инфракрасных обогревателей

IR обогреватели имеют свои преимущества и недостатки. Это необходимо учесть при выборе системы отопления.

К плюсам можно отнести:

• прямой нагрев необходимых элементов без необходимости нагревать воздух в помещении. Это главное достоинства инфракрасных обогревателей за счет такого принципа работы;
• инфракрасное излучение оказывает лечебное воздействие на человека. Жители дома, отапливаемого этим методом, чувствуют приятное тепло, улучшается кровообращение в коже. Излучение может облегчить боль в суставах или мышцах, улучшить функционирование опорно-двигательного аппарата, укрепляет иммунную систему;
• скорость работы — ощущение тепла приходит сразу после включения устройства;
• отсутствие конвекционного движения воздуха, это особенно важно для аллергиков;
• возможность эффективно использовать оборудование на открытом воздухе;
• экономия на обогреве помещения;
• большой срок службы;
• экологичность — излучатели не имеют вредных примесей, состоят в основном из стекла и керамики, и безопасны для здоровья.

Минусами являются:

• высокий расход электроэнергии, это характерно для всех электрических отопителей;
• обогреватели безопасны для здоровья, при длительном нахождении на близком от излучателя расстоянии, возможно появление жжения и покраснения на коже;
• в частных случаях, когда требуется прогрев воздуха в помещении, инфракрасные устройства не помогут;
• яркий свет — устройства с трубчатыми тэнами имеют достаточное яркое свечение, это является существенным минусом ночью в спальне;
• опасность пожара при ненадлежащем использовании (касается высокотемпературных моделей);
• быстрое охлаждение предметов и помещений при отключении радиатора.

Многие из минусов относятся только к определенному типу высокотемпературных инфракрасных обогревателей и полностью отсутствуют в остальных. По сравнению с плюсами, минусы не так существенны, и взвесив все «за» и «против», ими можно пренебречь или свести к минимуму.

Типы инфракрасных обогревателей

Инфракрасные обогреватели различают по типу используемой энергии:

Газовые

В газовых обычно используются керамические элементы, нагреваемые при сгорании природного газа. Они обладают внушительной мощностью обогрева. Из-за особенностей процесса горения, обычно их используют на открытом воздухе или в хорошо проветриваемых помещениях. Излучатели нагреваются до высоких температур и их использование требует соблюдения мер предосторожности. Эти модели нежелательно использовать в местах скопления детей.

Электрические

Электрические обогреватели могут иметь различные типы излучателя: керамические, кварцевые и плёночные. Отличаются более низкими температурами нагрева и большей безопасностью использования. Чаще применяются в бытовых целях и получили широкое распространение.

По длинам волн обогреватели делятся на:

• коротковолновые — легко отличить, они излучают в видимом спектре, нагреваются до высоких температур — 900°С, сжигают кислород в помещении, из-за чего не применяются для использования в жилых помещениях и чаще используются на производстве;
• средневолновые — используются в жилых домах и в промышленности, могут нагреваться до 600°С;
• длинноволновые — самые «холодные» излучатели — максимальный нагрев 250-300°С. Второе название — «темные» элементы — их излучение не видимо для человеческого глаза. Получили максимальное распространение именно в бытовых целях и редко используются для обогрева больших помещений.

Керамические излучатели

Обычно керамические обогреватели представляют собой тонкую, керамическую плиту, через которую пропущен нагревательный элемент. Нагретая панель излучает тепло. Модели безопасны в применении и не нагреваются до высоких температур. Удобны для применения в домах и квартирах.

Кварцевые излучатели

В этих обогревателях главный элемент — кварцевая трубка, заполненная газом. Этот тип устройств отличается большей экономичностью, но и стоит дороже. Именно в действии этих обогревателей отмечаются лечебные свойства. Такие устройства используют в терапевтических целях.

Плёночные элементы

Пленочные инфракрасные обогреватели представляют собой тонкую металлическую пленку, через которую проходит резистивный шнур. Данные модели отличаются гибкостью и простотой монтажа — установить их можно самостоятельно, на любую подготовленную определенным способом поверхность. Поверхность пленки нагревается до 75°С.

Способы монтажа

Ещё одним существенным отличием инфракрасных обогревателей является простота монтажа и универсальность.

Их можно ставить под любыми углами к обогреваемым поверхностям и по-разному ориентировать в пространстве.

Панели монтируют на стенах, но существует возможность произвести установку на потолок или пол. От этого будет зависеть направление обогрева: снизу, сверху и сбоку. Такая универсальность нашла широкое применение в дизайне интерьеров, необходимое направление теплового излучения может быть учтено на этапе проектирования.

В целях экономии, следует внимательно подходить к организации систем отопления и максимально оптимизировать их. Большую роль играет правильный выбор отопительных приборов. И оставить в стороне такую технологическую новинку как инфракрасные обогреватели нецелесообразно. Учитывая все преимущества данного типа отопителей им можно найти применение практически для любых задач.

Читайте так же:

Содержание:

Инфракрасный обогреватель: как это работает?

Чтобы получить представление о том, как функционируют аппараты инфракрасного обогрева, сначала разберемся, какими способами может передаваться тепловая энергия в пространстве помещения. Их всего два:

• конвекция: любой предмет, чья температура выше, чем окружающего воздуха, обменивается с ним теплом напрямую. Воздух, нагреваясь от этого предмета, теряет в плотности и массе, за счет чего устремляется вверх, вытесняемый более тяжелым холодным потоком. Таким образом, в пространстве комнаты начинается циркуляция воздушных масс разной температуры.
• лучистое тепло: поверхность, имеющая температуру более 60 ºС, начинает интенсивно испускать электромагнитные волны в диапазоне 0.75—100 мкм, несущие в себе тепловую энергию. На этом и основана работа инфракрасных обогревателей, чьи нагревательные элементы выделяют такие волны.

Самый комфортный для человека диапазон ИК-излучения – от 5.6 до 100 мкм, в его рамках функционирует большинство инфракрасных обогревателей. Исключение – приборы дальнего действия, устанавливаемые на потолках производственных зданий. Они излучают в среднем (2.5—5.6 мкм) и коротком (0.75—2.5 мкм) диапазонах и располагаются на расстоянии от цели 3—6 м и 6—12 м соответственно. Использовать такие излучатели в жилых зданиях недопустимо.

Попадая на поверхности, находящиеся в пределах видимости, ИК-лучи повышают их температуру. После этого вступает в действие принцип конвекции, тепло начинает передаваться от поверхностей воздуху комнаты. Такой прогрев является более равномерным, чем при работе традиционных конвективных систем, что и отражено на рисунке:

Устройство обогревателя

Прежде чем рассмотреть устройство инфракрасного обогревателя, отметим, что эти приборы производятся 2 видов:

электрические: в них используются нагревательные элементы различных видов: карбоновые спирали, трубчатые ТЭНы, галогенные лампы и пленочные микатермические панели.

газовые:  здесь ИК-лучи выделяет нагретый керамический элемент.

Устройство аппарата мы рассмотрим на примере потолочного длинноволнового обогревателя, питающегося от электросети. В нем роль нагревательного элемента играет алюминиевая пластина со встроенным ТЭНом особой конструкции. На поверхность пластины нанесено анодированное покрытие, улучшающее теплоотдачу поверхности. С обратной стороны установлен отражатель и слой теплоизоляционного материала. Ниже на схеме показано устройство потолочных обогревателей:

1 – металлический корпус; 2 – кронштейны крепления к потолку; 3 – ТЭН; 4 – излучающая пластина из алюминия; 5 – слой тепловой изоляции с отражателем.

Прочие электрические приборы инфракрасного обогрева с другими видами нагревательных элементов конструктивно мало чем отличаются от излучателей подвесного типа. Существенная разница меж ними только в способе управления. Настенные и напольные ИК-обогреватели имеют встроенный блок управления с терморегулятором и датчиком опрокидывания. У потолочных аппаратов этот блок — выносной, устанавливаемый на стену, он может управлять несколькими приборами одновременно.

Надо сказать, что принцип работы газового инфракрасного обогревателя аналогичен электрическому, только получение тепловой энергии происходит разными путями.

В газовом приборе нагревательным элементом служит керамическая пластина, чья температура может достигать 900 ºС в зависимости от настроек. Пластина прогревается газовой горелкой, находящей в торцевой части корпуса, как это изображено на схеме:

В чем секрет популярности?

Производители декларируют следующие достоинства инфракрасных обогревателей:

• высокая эффективность и экономичность;
• отсутствие вращающихся деталей и шума;
• выделяется мягкое тепло, не вызывающее ухудшение самочувствия у человека;
• простой монтаж и подключение.

Как правило, это общие фразы, нечто подобное можно встретить в описаниях масляных радиаторов или настенных конвекторов. Они не отвечают на вопрос – чем приборы так привлекательны для пользователей в реальной жизни? Оказывается, все просто, работа потолочного инфракрасного обогревателя, как и настенного, возможна в неутепленных зданиях, на сквозняках и даже на улице. Главное, находиться в зоне действия ИК-излучения.

Прибор, выделяющий инфракрасные волны, будет создавать зону комфортного тепла перед собой, оставляя без внимания остальное пространство помещения. Оно прогреется после, спустя несколько часов от разогретых предметов. Но факт остается фактом: в комнате, где для отопления нужен 1 кВт тепла, люди ставят инфракрасный нагреватель на 500 Вт таким образом, чтобы лучистое тепло распространялось как можно шире. Это создает иллюзию хорошего отопления, хотя на самом деле температура в помещении остается собачьей, законы физики обмануть не удастся.

Если для отопления помещения требуется 1 кВт теплоты, то инфракрасные излучатели должны быть именно такой мощности, тогда никаких иллюзий не будет, во всей комнате достаточно быстро установится комфортная температура.

Есть у приборов и другие недостатки. К примеру, схема инфракрасного обогревателя в подвесном исполнении подразумевает бесполезный расход около 10% тепла, скапливающегося под потолком. Это конвективная передача энергии от нагретого корпуса аппарата окружающему воздуху, который там, под потолком, и остается. Работе настенных обогревателей мешают различные предметы, карбоновые и галогенные приборы раздражают своим ярким светом, а микатермические – высокой ценой.

Заключение

В целом инфракрасные электрические и газовые обогреватели – изделия совершенные и могут хорошо отапливать частные дома. Главное, при покупке не идти на поводу у продавцов и выбирать себе аппарат необходимой мощности, а после расположить его дома оптимальным образом.

В очень многих бытовых приборах присутствуют детали, которые необходимы для нагрева их и окружающей среды. В зависимости от области использования и материала изготовления, существуют различные нагревательные элементы.

Классификация устройств

Нагревательный элемент – это часть механизма определенного устройства, которая используется для нагрева окружающей среды, конкретного прибора или вещества. Схема простого кипятильника имеет следующий вид:

Существуют такие типы деталей:

1. Открытые(Lukey);
2. Закрытые (Галант), X-DUOS);
3. Герметичные (РТС – PTC, ЭНГЛ-1).

Открытые нагревательные микатермические элементы (СТИЧ) чаще всего выполняются из нихрома. Например, как портативные обогреватели или кипятильники. Нихромовая проволока накручивается сверху металлической рабочей поверхности. Иногда даже использовался ручной нагреватель, его легко можно было сделать своими руками, отрезок проволоки пропускался через деревянные держатели и подключался к питанию.

Раньше у каждого электрика в своем запасе имелось порядочное количество мотков проволоки самых разных сечений. Благодаря простым расчетам, можно было быстро рассчитать, сколько и какую проволоку нужно накрутить для получения определенной мощности.

Но у открытых нагревателей очень много недостатков:

1. Высокая пожароопасность. Если на раскаленную проволоку попадет немного пыли – то может появиться искра и начаться пожар;
2. Высокая вероятность короткого замыкания. Некоторые умельцы включают от одной розетки несколько подобных нагревателей, что сильно перегружает сеть;
3. Низкий КПД. Такие проволочные обогревательные элементы считаются крайне не экономными.

Несмотря на то, что сделать такой бытовой кипятильник можно за считанные минуты, сейчас они используются крайне редко.

На смену подобным средствам отопления пришел трубчатый нагревательный элемент или ТЭН, который сейчас используется для бойлера, стиральной машины, котлов и прочих приборов. ТЭН – это закрытая труба, в которой размещен контакт или термопара. Бывает два типа ТЭНов: «мокрые» и «сухие». Мокрые соприкасаются с жидкостью, поэтому часто страдают от вредного воздействия воды на металл. Сухие же от неё ограждены специальной поверхностью, стеной. У них немного больше время нагрева воды, но за то гораздо продолжительнее срок службы. В среднем, «мокрые» нагреватели заменяются каждый год.

Эти приборы редко используются для отопления, но зато отлично справляются с функцией обогрева воды. Главной рабочей деталью является также нихромовая спираль, но она защищена трубкой. Соответственно, с ней не может быть никаких контактов. Свободное место в трубе заполняется определенными химическими составами, вследствие чего образуется плотная и закрытая трубка.

ТЭН сейчас часто оснащаются терморегулятором.

Герметичные нагреватели – это те же ТЭН, но они полностью закрыты от воздействия окружающей среды, не считая 2 контактов. Используются для нагрева воды, различных поверхностей и т. д. Керамический нагревательный элемент безопасен, быстро нагревается и хорошо держит температуру.

Также классифицировать нагревательные элементы можно по области использования, для духовки, электроплиты, конвектора и паяльника используются разные типы. Для духовой и варочной поверхности применяются гибкие спирали. Они могут покрывать большую площадь, при этом, не нарушая целостности электрической дуги. В духовке, аэрогриле и инкубаторе используются нагревательные элементы одного типа, но с разными параметрами мощности.

Виды нагревательных элементов для плит:

1. Чугунные блины;
2. High Light;
3. Галогенки.

Чугунные нагреватели используются в самых простых плитах и духовках. Они могут располагаться в верхней части шкафа или нижней. Под чугунной плитой находится спираль из хрома, никеля и других проводящих сплавов, иногда, карбидокремниевые нагревательные элементы (КЭН). Благодаря такой конструкции, диск долго нагревается, но при этом медленно остывает.

High Light – это ленточный нагревательный инфракрасный элемент, часто такой карбоновый нагреватель на 12 вольт используется для подогрева инкубатора или небольшой комнаты как электроконвектор (Double-U-Force). Кольцевой ленточный обогреватель можно устанавливать для бытового конвектора, электропечей, духовок, тостеров Wasteland.

Галогеновый и кварцевый нагревательные элементы используются в большинстве современных электрических плит. Они известны высокой скоростью нагрева и остывания, это обеспечивает высокую температуру и безопасность устройства. Высокотемпературные спирали часто сравнивают с газовыми конфорками, потому что они быстро нагреваются и работают строго до выключения.

Для совершенствования работы нагревательных приборов часто используются дополнительные элементы, например, для муфельной печи это электронагреватели отжига, а для бойлеров – специальные термослоя. Подобные толстопленочные «обертки» помогают сохранить температурный баланс на определенном уровне даже после выключения питания. Создается термос-эффект, без нагрева воздуха.

Видео: нагревательные элементы для паяльного оборудования

Ремонт и замена

Электрические плоские и гибкие нагревательные элементы водонагревателя, термопота или электропечей довольно часто ломаются. Их ремонт должен производить специалист, но некоторые работы можно сделать своими руками. Промышленные нагреватели имеют свойство перегорать из-за высоких нагрузок, в то время как низковольтные карбоновые или углеродные спиральные элементы стиральных машин и бойлеров перегорают из-за накипи.

В большинстве случаев, можно просто заменить деталь на такую же. Например, многие компании, производящие бойлеры (Термекс, Бош), предлагают своим клиентам широкий выбор продукции. Но иногда, скажем, для изготовления термостата, нужно рассчитать сопротивление резисторов и напряжение. Предположим, для работы какого-то абстрактного прибора (пускай это будет обогреватель для растений, ГЭН для зеркала или руля автомобиля), нужно мощность 20 Ватт и напряжение нагревательного элемента 12 Вольт. Выходит, что ток будет находиться в пределах 1,2 (20/12).

Отсюда, сопротивление составит 7 Ом (12*1,7). Резисторов потребуется около 40 штук, желательно брать одноваттные. Сумма их сопротивления должна составить 7 Ом, исходя из этого, их нужно соединять комбинированным способом для получения нужного результата.

Такой расчет можно использовать для ремонта паяльной лампы, автомобильных элементов или небольшого обогревателя. Но как быть, если перестал работать ТЭН у стиральной машины или бойлера?

Как производится замена ТЭН в бойлере:

1. Для начала Вам нужно выяснить, где расположен нагреватель. Он может находиться с нижней стороны крышки или сбоку, в зависимости от конструкции. Это подробно описывается в инструкции пользователя;
2. Вам нужно закрыть воду в бойлер и при возможности, слить её, просто открыв кран (некоторые марки делают водонагреватели защищенными, т. е. с них нельзя слить жидкость). Будьте готовы к такому и заранее установите возле себя емкость для сбора воды;
3. После открутите все болты возле крышки, осторожно снимите её;
4. Под болтами могут находиться силиконовые прокладки или хомутовые зажимы, будьте внимательны, чтобы их не повредить;
5. Если нагревательный элемент находиться на дне, то он снимется вместе с крышкой. Иногда эта деталь встроена в корпус. Вас интересует игольчатый термоэлемент. В старых бойлерах используется патронный, он как бы вставлен в основание устройства.

Если в водонагревателе есть защитная трубка – то достать ТЭН будет легко, но если он «мокрого» типа, то предварительно нужно будет его очистить от грязи и накипи. Теперь просто замените старую деталь на новую и установите все в обратном порядке. Если потерялись силиконовые прокладки, то задуть щели можно при помощи клеевого пистолета.

Ремонт нагревательного элемента стиральной машины более сложен из-за большого количества съемных частей. Закрытая деталь очень близко находится к барабану, поэтому нужно быть осторожными при демонтаже. Вам нужно перевернуть стиралку и открутить два или четыре болта (в зависимости от марки), с внешней стороны. После аккуратно выдвиньте деталь. Очень важно не задеть барабан и воздушный фильтр. Перед Вами самый обычный нагреватель, напоминающий старые кипятильники. Его и нужно заменить. Иногда используется современный дисковый аналог, но его нельзя снимать самому.

Купить нагревательные элементы на замену можно в любом магазине электрических товаров, цена зависит от марки и технических параметров (их расчет лучше производить заранее).

В промышленной и бытовой технике нашло применение множество различных элементов и деталей, разработанных людьми. В рамках статьи будет рассмотрено, что такое нагревательный элемент. Что он собой представляет? Для чего они предназначены и какие виды их существуют?

Где применяются современные нагревательные элементы?

Как было сказано, они являются составной частью промышленной и бытовой техники. Их можно встретить в электрических плитах, жарочных шкафах и духовках, электрочайниках, отопительных приборах, водонагревателях, электрокофеварках и многих других машинах. Замена нагревательного элемента может быть и простым, и весьма сложным делом. Всё зависит от техники, где они используются. В качестве основы нагревательного элемента используется проволока, обладающая высоким электрическим сопротивлением. В большинстве случаев она изготавливается из нихрома. Так какие электрические нагревательные элементы существуют и на данный момент широко используются?

Инфракрасные нагревательные элементы

Функционируя, они генерируют в окружающую среду инфракрасные лучи. Таким образом, осуществляется распространение тепла безопасным для человека образом. Инфракрасные нагревательные элементы способствуют постепенному и равномерному нагреву помещения (но приоритетной считается область, куда они направлены). Благодаря такому свойству они используются не только в домашних, но и в производственных и лабораторных условиях. К тому же данные приборы имеют низкую рабочую температуру (60-65 градусов), что позволяет использовать инфракрасные нагревательные элементы в качестве прибора для сушки для фруктов, овощей и грибов.

Карбоновая лампа

Является вакуумной трубкой, сделанной из кварцевого стекла. Внутри размещается излучающий элемент, который сделан из карбоновых (углеродсодержащих) волокон, свитых в жгут. Иногда его ещё называют спиралью, но это неправильно. Несмотря на то, что карбоновое волокно появилось относительно недавно, оно успешно завоевало себе место в ряде технологий, в том числе и при изготовлении нагревательных элементов. При подаче напряжения происходит моментальный разогрев. Благодаря волокнистой структуре увеличена площадь излучения, что ведёт к повышенной теплоотдаче. Это, в свою очередь, позволяет значительно экономить электроэнергию (по сравнению с использованием нихромовой основы).

Керамические инфракрасные излучатели

Являются обычными ТЭНами, которые размещены в керамическом корпусе. Теплом нагревается оболочка, а потом уже и внешняя среда. Благодаря значительной площади, которую имеет керамический нагревательный элемент, обогрев помещений осуществляется в ускоренном режиме (в сравнении с ТЭНом). Также их из-за размеров часто называют панельными инфракрасными нагревателями. Они могут быть вогнутыми, плоскими или выпуклыми. Рабочая температура, которую имеет керамический нагревательный элемент, колеблется обычно в диапазоне 700-750 градусов. Их параметры могут быть подобраны на все случаи. Существуют отдельные экземпляры, которые могут похвастаться значительными параметрами: так, открытый тип предназначен для быстрого обогрева помещения и может разогреваться до 900 градусов выше нуля!

Кварцевые и галогенные излучатели

Являются запаянной вакуумной трубкой, сделанной из кварцевого стекла. Внутри находится спираль, сделанная из металла, обладающего высоким сопротивлением. По сути, это галогенные лампы, у которых внутри вольфрамовая спираль. В зависимости от конструкции излучатели делят на два вида:

1. Со средневолновым.
2. С коротковолновым диапазоном.

В первых спираль выполнена в звездчатой форме. Во втором внутри кварцевой трубки расположена нить накала. Но почему были созданы различные конструкции? Дело в том, что галогенные излучатели, у которых поддерживается нить накала, могут нагреваться до температуры 2600 градусов. Данные элементы являются обладателями высокой мощности и имеют очень незначительное время реагирования. Где эти преимущества нашли применение? Они необходимы в кратких циклических процессах, в которых, тем не менее, необходима высокая удельная мощность, которую может дать указанный нагревательный элемент.

Силиконовые нагревательные элементы

Конструктивно они выглядят так: между двумя слоями силикона размещается вытравленная нагревательная пленка или провод. Несмотря на странность, таким образом можно получить элемент, который позволит получить разнообразные параметры готовой техники. Чтобы увеличить механическую прочность, производится армирование текстильным стекловолокном. Характеризируя их, следует сказать, что таким нагревателям требуется мало времени для нагрева и остывания. Они могут точно поддерживать температуру нагревательного элемента при помощи сенсора и термостата. Размеры их невелики: самые маленькие имеют толщину всего 0,7 миллиметра. Данный факт позволяет их использовать в различных областях: от подогрева бочек с красками или маслами, заканчивая аэрокосмическими аппаратами.

Силиконовые нагревательные элементы отличаются повышенной стойкостью к негативному воздействию сырости и влаги. Поэтому их используют в лабораторном оборудовании, сфере общественного питания и вообще в любых случаях, когда необходимо защитить аппаратуру от конденсата и замерзания. Единственное ограничение – температура рабочей среды: в большинстве случаев она не должна превышать 200 градусов.

Похожие статьи

Используемые источники:

• https://profazu.ru/elektrooborudovanie/obogrev/luchshie-infrakrasnye-obogrevateli.html
• https://eurosantehnik.ru/rabota-infrakrasnyx-obogrevatelej-na-chem-ona-osnovana.html
• https://cotlix.com/princip-raboty-infrakrasnogo-obogrevatelya
• https://www.asutpp.ru/nagrevatelnye-elementy.html
• https://www.syl.ru/article/228169/new_chto-takoe-nagrevatelnyiy-element-i-kakie-vidyi-suschestvuyut
