На сегодняшний день современные технологии и материалы позволяют использовать альтернативные источники энергии максимально эффективно. Одним из таких источников является солнце. Преобразование его энергии в электричество и тепло является экономичным (практически бесплатным) способом обогрева помещений. А также таким образом можно защитить окружающую среду от загрязнений. Для подогрева воды можно сделать солнечный водонагреватель своими руками.
1 Сфера использования</span></h2>
Солнечный гелиоколлектор используется для нагрева воды в бассейнах, отопления помещений или горячего водоснабжения. Суть работы заключается в использовании энергии солнца для нагрева теплоносителя. Хотя солнце имеет разную интенсивность зимой и летом, обогрев воды таким способом возможен круглый год. Это и является предпосылками для использования такого способа.
К примеру, на один квадратный метр зимой нужно от 1 до 3 кВт/час вырабатываемого электричества, а летом этот показатель возрастает до 6−8 кВт/час. В северных регионах все показатели можно увеличивать на 30% и более. Даже в северных регионах гелионагреватели активно применяются и помогают решить проблему с подачей горячей воды, отопления и тому подобного. В южных регионах и средней полосе такие устройства полностью обеспечат дом горячей водой и теплом, конечно, имеется в виду большие агрегаты на несколько квадратных метров. Они могут полностью заменить бойлер.
‘ >Как нагреть воду на даче. Солнечный коллектор своими руками
К достоинствам системы можно отнести:
- большая надёжность;
- простая и понятная конструкция;
- довольно большой срок службы;
- простота монтажа;
- маленький вес;
- автономность работы;
- эффективность в эксплуатации;
- не нужно получать разрешения на установку от контролирующих органов;
- экономия на газе и электричестве.
Недостатками такой системы являются:
- высокая цена при покупке заводского оборудования;
- коэффициент полезного действия напрямую зависит от месторасположения и времени года;
- зависимость эффективности от солнечного света и облачности;
- несмотря на довольно высокую мощность панели подвержены градобитию;
- необходимость в установке теплоаккумулирующей ёмкости.
‘ >Солнечный коллектор нагреватель воды своими руками Часть 1РекомендуемЭлектрический и газовый водонагреватель своими руками
2 Разновидности солнечных коллекторов</span></h2>
Солнечные коллекторы можно классифицировать по многим параметрам. В первую очередь следует упомянуть о температуре, при которой работают гетеронагреватели. Так, устройства разделяются на:
- низкотемпературные — работают при 50 градусах;
- среднетемпературные — температурный диапазон 80−90 градусов;
- высокотемпературные — способны доводить теплоноситель до состояния кипения.
Есть высокотемпературные устройства, которые могут работать при температуре 200−300 градусов, но такие применяются исключительно в производственных целях. Солнечный нагреватель воды своими руками можно сделать только первой и второй группы. Для производства высокотемпературных коллекторов понадобится дорогостоящее и профессиональное оборудование.
Если разделять устройства по конструкции, то можно выделить три основных вида:
- вакуумные устройства;
- плоские водонагреватели;
- гелиоконцентраторы.
Вакуумные нагреватели воды работают по принципу термоса. Основой конструкции являются несколько десятков стеклянных колб с двумя камерами. Внешняя делается из высокопрочного стекла, которое «не боится» града и ветра. Внутренняя производится со специальным напилом для увеличения способности поглощать солнечные лучи. Между камерами создаётся вакуум для того, чтобы избежать теплопотерь.
Во внутренней трубке находится медный контур, в котором циркулирует теплоноситель — низкокипящий фреон, нагревающий конструкцию вакуумного гелиоколлектора. Процесс нагревания реализуется благодаря испарению технологической жидкости и передачи тепла рабочей жидкости, которая находится в главном контуре. Как правило, для этих целей используется антифриз.
‘ >Солнечный коллектор своими руками
Такая система может обеспечить работу при температуре до 50 градусов. Самостоятельно построить эту конструкцию достаточно сложно. В связи с этим самодельных устройств подобного типа существует очень мало.
Плоский водонагреватель выглядит как невысокий изолированный короб. Панель для поглощения солнечной энергии имеет повышенную теплопроводность. Благодаря этому можно добиться максимального нагрева теплоносителя, который движется по трубчатому контуру.
Принцип работы гелиоконцентратора заключается в нагреве определённой точки с помощью сферического зеркала. Непосредственный нагрев теплоносителя происходит в спиральном контуре из металла, который находится под фокусом зеркала. Главным преимуществом гелиоколлекторов с концентрацией солнечных лучей в одной точке является возможность нагрева теплоносителя до высокой температуры. Но у начинающих и опытных мастеров такая система не пользуется популярностью, поскольку есть необходимость слежения за местонахождением солнца.
Для того чтобы сделать солнечный коллектор для летнего душа своими руками, идеально подходит плоская конструкция. Также нужно учесть наличие теплоизоляции, медных абсорберов и стекла, которое имеет большую пропускную способность света.
‘ >Солнечный коллектор своими руками — обзор, обвязка.РекомендуемИндукционный водонагреватель: принцип работы и изготовление прибора
3 Устройство и принцип действия</span></h2>
Плоский водонагреватель состоит из деревянной рамы с плотно зашитой задней стенкой. На дно монтируется главный элемент нагрева — абсорбер. Зачастую он производится из металлического листа, на который крепится коллектор из трубок в виде змеевика или в параллельном положении. Трубки к металлической пластине привариваются или припаиваются тщательно, шов не должен быть прерывчатым. Это необходимо для того, чтобы теплопередача была максимальной.
Жидкостный контур состоит из вертикально расположенных трубок. Они присоединяются к горизонтальному контуру с большим диаметром. Входные и выходные отверстия располагаются диагонально. Такая схема позволяет максимально эффективно отбирать тепло с теплообменника. Зачастую антифриз выступает основным теплоносителем. Но можно выбирать и другие незамерзающие вещества.
Абсорбер необходимо покрасить светопоглощающей краской. Короб утепляется изоляционными материалами, а сверху устанавливается закалённое стекло или оргстекло. Упростить задачу можно с помощью деления площади остекления на две части. Для более высокой производительности применяются стеклопакеты.
Такая конструкция создаёт эффект термоса, что позволяет уменьшить теплопотери от ветра, дождя и других погодных явлений.
Принцип работы следующий:
- 1. Нагретый антифриз от солнечных лучей движется по трубкам и через ветку отбора попадает в аккумулирующую ёмкость.
- 2. Когда жидкость движется по теплообменнику, она передаёт тепло воде.
- 3. После охлаждения антифриз снова попадает в нижнюю часть контура для повторного нагрева.
- 4. Горячая вода поднимается в верхнюю часть ёмкости и отбирается для использования в различных направлениях (отопление дома, горячее водоснабжение и тому подобное). В ёмкости теплообмена пополнение количества воды происходит за счёт подключённого водопровода.
- 5. Если система используется для отопления дома, то для движения воды в замкнутом контуре применяется циркуляционный насос.
Современные технологии позволяют использовать нагретый теплоноситель даже после того, как солнце скроется за тучами. Происходит это благодаря постоянному движению теплоносителя и наличию теплоаккумулирующей ёмкости.
РекомендуемВодонагреватель Аристон: способы чистки бойлера от накипи
4 Самостоятельное производство из подручных средств</span></h2>
Подогрев воды от солнца своими руками можно сделать разными способами. Но все они имеют одну особенность: одинаковая конструкция теплоизоляции короба. Зачастую основу делают из дерева, ДСП и тому подобных материалов. Сверху конструкция покрывается антисептическими веществами, а потом лаком и светоотражающей пленкой. Утепление происходит за счёт монтажа минеральной ваты. Абсорбер делают из металлических и пластиковых трубок. Все остальные элементы изделия можно изготовить из ненужных подручных материалов.
Одним из самых дешёвых вариантов гелиоколлектора для летнего душа является использование садового шланга или ПВХ-трубы. Они складываются в форме улитки на металлической или деревянной поверхности. Эффективность их применения заключается в большой площади нагрева. Обязательно нужно устанавливать теплоаккумулирующую ёмкость. Если этого не сделать, то очень жаркими летними днями абсорбер будет перегреваться. Сам шланг лучше брать чёрного цвета. Таким образом, солнечные лучи будут максимально нагревать теплоноситель. Использовать этот вариант можно не только для подогрева воды для летнего душа, но и для тёплого пола или бассейна.
С целью постройки гелиоколлектора часто используется и конденсатор старого холодильника. Теплообменник с внешней стороны будет уже готовым абсорбером для солнечного коллектора. Придётся только установить его на теплопоглощающий лист металла, а также вмонтировать в корпус. Разумеется, что коэффициент полезного действия небольшой, но для удовлетворения потребностей в подаче тёплой воды в летнее время для небольшого загородного дома в самый раз.
Использование старого радиатора — ещё один вариант самостоятельного производства гелиоколлектора. Он более удобен в изготовлении, поскольку здесь не требуется даже установка дополнительной теплоотражающей пластины. Достаточно вмонтировать его в кожух и предварительно покрыть жаростойкой краской. Один радиатор способен перекрыть потребность в горячем водоснабжении в летнее время. Если установить несколько единиц, то вполне возможно в холодную солнечную погоду обойтись без дополнительных источников нагрева воды.
Также весьма популярны в последнее время медные, металлопластиковые, полиэтиленовые трубки для создания коллектора своими руками. Все они имеют свои плюсы и минусы. К примеру, медные трубки нуждаются в больших трудозатратах по установке, а также большом бюджете на их покупку.
5 Особенности установки</span></h2>
Для монтажа установки необходимо тщательно подбирать место. Оно не может быть затенённым, так как гелиоколлектор должен получать максимальное количество солнечных лучей на протяжении всего светового дня. Монтажные рейки, которые держат основу, делаются из деревянных планок или металла. Их расположение и длина должны рассчитываться таким образом, чтобы наклон плиты к солнцу мог регулироваться от 45 до 60 градусов.
Для уменьшения теплопотери накопительная ёмкость следует размещать максимально близко к установке. Циркуляция теплоносителя может быть естественной или принудительной. Это зависит от определённых условий. Для последнего случая используется дополнительно циркуляционный насос и термодатчик, который будет контролировать температуру воды и включать двигатель, когда градус достигнет запрограммированного уровня.
‘ >Солнечный водонагреватель своими руками.Фото
Принципе действия водонагревателя
Чтобы взяться за дело с пониманием вопроса, следует вначале разобраться, в чем заключается принцип работы солнечного водонагревателя. В качестве примера лучше всего взять заводской аппарат, который в состоянии подогревать воду даже в зимнее время, хотя в гораздо меньших объемах, нежели летом.
Устройство представляет собой батарею, собранную из множества отдельных элементов в виде стеклянных трубок.Внутри каждой трубки, изготавливаемой из кварцевого стекла, располагается еще одна, окрашенная в черный цвет и наполненная веществом, что испаряется при низких температурах.
С целью не допустить потерь тепла изнутри, а также избежать воздействия окружающей среды снаружи, из пространства между трубками удален воздух. Концы всех элементов входят в горизонтальный коллектор, где протекает нагреваемая вода. Подобные вакуумные трубки для водонагревателя весьма эффективно поглощают солнечное тепло и передают его воде за счет испарения / конденсации вещества (рабочего тела).
Система функционирует следующим образом:
- под воздействием солнечных лучей рабочее тело превращается в пар и поднимается в верхнюю часть стеклянной колбы;
- контактируя сквозь стенки с потоком воды, вещество отдает ему тепловую энергию и возвращается в жидкое агрегатное состояние;
- подчиняясь силе тяжести, рабочее тело стекает в нижнюю часть, где цикл начинается заново;
- обычно солнечные водонагреватели, находящиеся на крыше, присоединяются к дополнительному змеевику бойлера косвенного нагрева. Таким способом осуществляется передача теплоты домашней отопительной сети.
Примечание. Вакуумные трубки изготавливаются из кварцевого стекла, которое, в отличие от обычного, пропускает волны ультрафиолетового диапазона. Это позволяет поглощать энергию солнца во время облачности и в холодный период года.
Как нетрудно догадаться, соорудить подобную конструкцию в домашних условиях невозможно. Приведем более удачный пример: безнапорный водонагреватель, где происходит передача тепла напрямую, без посредника. В прямоугольный корпус с хорошо утепленной задней стенкой помещен змеевик из меди, подключенный к накопительному баку. В контуре естественным образом циркулирует вода, нагреваясь от солнца напрямую, вследствие чего температура в накопительной емкости постепенно возрастает.
Трубка змеевика запрессована в металлическую пластину – теплоприемник темного цвета, от воздействия осадков она защищена прочным стеклом. Данный солнечный накопительный водонагреватель не так дорог, как вакуумный, но и менее эффективен. Он хорошо действует только в солнечную безоблачную погоду. Зато его конструкция проще и может быть реализована в домашних условиях.
Для справки. Существует еще один способ воспользоваться энергией солнца – установить обычный водонагреватель на солнечных батареях, вырабатывающих электричество. Но такая система очень дорога, хотя может функционировать круглогодично.
Выбор материалов
Итак, определившись с концепцией будущего солнечного нагревателя для воды, перейдем к подбору материалов для теплообменника. Тут есть из чего выбирать, нагревательный контур можно сделать из:
- медной трубки – идеальный вариант;
- черных полимерных труб;
- секций плоских стальных радиаторов;
- алюминиевых трубок.
Примечание. Мастера – умельцы, давно воплотившие идею в жизнь у себя дома, применяли в качестве нагреваемого контура резиновый садовый шланг черного цвета или теплообменник от старого холодильника.
Сложнее всего определить теплообменную поверхность змеевика. Если вместо него взять стальные радиаторы, то долго думать не придется. Все равно больше 2 панелей в одном корпусе установить не получится, иначе конструкция будет слишком тяжелой. В остальных случаях солнечный водонагреватель, сделанный своими руками, надо рассчитывать экспериментальным путем. Солнечная активность в каждом регионе разная, также играет роль расположение дома и его ориентация в пространстве. Поэтому дать однозначные рекомендации о длине змеевика из такого-то материала затруднительно, ее надо определить индивидуально.
Для изготовления корпуса теплоприемника можно взять деревянные доски и лист фанеры, а вместо лицевой панели из стекла применить такой простой материал, как поликарбонат. Он прозрачен и достаточно прочен, разбить его не сможет даже сильный град.
Так что водонагреватель из поликарбоната выйдет ничем не хуже стеклянного. Что касается накопительного бака, то его можно смастерить из листового металла либо приобрести готовую пластмассовую или стальную емкость. Соединительные трубы проще всего поставить полимерные, например, из металлопластика.
Рекомендации по изготовлению
Для тех, кто предпочитает простые решения, есть вариант, давно придуманный нашими дедами. На крышу дома или отдельной душевой устанавливается один либо несколько баков, выкрашенных в черный цвет. Такой водонагреватель работает просто: теплая вода по вертикальной трубе из бочки течет прямо в душевую, стоит только открыть кран. Для заполнения емкости к ней прокладывается водопроводная магистраль. При хорошей солнечной активности в летнее время вода в бочке нагревается буквально за несколько часов.
Простой бак на крыше не сравнится с солнечным коллектором по эффективности, пусть даже и самодельным. Поэтому, определившись с размерами теплоприемника, надо изготовить корпус, куда потом следует поместить змеевик. Предпочтительнее его собрать из дерева, оно не так сильно пропускает тепло, как металл. Перед укладкой теплообменника заднюю стенку необходимо утеплить слоем пенопласта. Общая схема солнечного водонагревателя с накопительным и подпиточным резервуаром представлена на рисунке:
Просто собрать тепловой приемник своими руками – это еще не вся работа, нужно его правильно задействовать в системе водоснабжения. Показанная на схеме солнечная водонагревательная установка состоит из бака – аккумулятора, емкости подпитки и самого коллектора. Не стоит ставить лишнее насосное оборудование, надо позволить воде циркулировать естественным образом. Необходимо проследить, чтобы аккумулятор стоял немного выше теплоприемника, а подпиточная емкость – выше аккумулирующей.
Резервуар для горячей воды следует обязательно утеплить, для этого подойдет любой рулонный материал. Чтобы накопительный водонагреватель функционировал в автоматическом режиме, во втором бачке нужно поставить поплавковый клапан, реагирующий на снижение уровня жидкости. К патрубку клапана подводится труба от водопровода. Теперь во время расхода в основном резервуаре при помывке в его нижнюю зону будет подаваться холодная вода. Не забудьте предусмотреть вертикальный патрубок для выпуска воздуха, поднятый на необходимую высоту.
Заключение
Благодаря солнечной энергии в теплое время года ваш частный дом или дача может быть обеспечена горячей водой, за которую не придется платить. Затраты, что придется понести при изготовлении водонагревательной установки, минимальны: надо купить трубы, краны и прочие недостающие материалы. Вложения средств в самодельную систему несравнимы с ценой заводских солнечных коллекторов.
Солнечный водонагреватель представляет собой систему подогрева воды с помощью солнечной энергии. Этот вид коллектора является теплообменником, который преобразует солнечную энергию в тепловую. Такой способ аккумуляции энергии позволяет получать горячую воду с минимальными затратами финансовых средств.
Если рассматривать устройство этого оборудования, то главной его частью является непосредственно коллектор. Эта часть водонагревателя представляет собой своеобразный радиатор, который состоит из системы тонких трубочек. По ним происходит циркуляция теплоносителя, в данном случае воды, и поглощение солнечной энергии.
Содержание:
- Типы солнечных водонагревателей и их характеристики ↓
- По типу циркуляции ↓
- По типу коллектора ↓
- По типу контура циркуляции ↓
- Для чего можно использовать? ↓
- Установка ↓
- Пассивная ↓
- Активная ↓
- Обзор солнечных водонагревателей на рынке: производители и модели ↓
- Обзор цен ↓
- Отзывы пользователей ↓
Также выделяют резервуар, в котором находится вода. Это своеобразное хранилище выполняет функцию расширительного бачка, а при некоторых вариантах исполнения еще и роль теплообменника.
Стандартный вариант функционирования водонагревателя:
- Из накопительного бака посредством естественной силы тяжести, теплоноситель переходит в нижнюю часть коллектора.
- В ходе нагрева, вода, постепенно по специальным трубкам поднимется вверх, а свободная часть снова наполняется теплоносителем.
- После того, как вода прошла коллектор, она снова наполняет приемный резервуар. Получаем замкнутый цикл.
- Нагретая вода из резервуара подается потребителю через систему отопления и водоснабжения или же снова переходит в теплообменник.
Это классическая и упрощенная схема работы, которая может быть усложнена в зависимости от разновидности нагревателя.
Типы солнечных водонагревателей и их характеристики
Выделяют несколько принципиальных классификаций:
По типу циркуляции
- Естественная – в этом случае циркуляция протекает благодаря физическим свойствам воды. Нагретая жидкость, как известно, имеет меньшую плотность, но увеличивается в объеме. На основе этого происходит ее перемещение по трубкам в самый верх. На освободившееся место поступает новая порция воды.
- Принудительная – для того, чтобы происходила естественная циркуляция, резервуар необходимо размещать над коллектором. Но такая схема монтажа не всегда целесообразна, и ее можно воплотить в жизнь, особенно, если резервуар большого объема.
В случае солнечного водонагревателя при естественной циркуляции коллектор размещают на скате крыши и тут же устанавливают резервуар. Если последний имеет большой объем, то такая нагрузка для кровли может стать критической. Решением будет размещение резервуара в подвальной части здания, тогда в этом случае применяют принудительную циркуляцию специальными насосами.
При таком способе циркуляции в качестве теплоносителя можно использовать масла. Способности к естественной циркуляции у них практически нет, но с функцией теплоносителя справляются отлично.
По типу коллектора
- Панельный – наиболее простое исполнение. Трубки коллектора покрыты черной краской и установлены в панельном корпусе, который закрыт стеклом или прозрачным пластиком. Хотя конструкция очень простая, но и эффективность также небольшая, поскольку теплоноситель теряет часть тепла, находясь в коллекторе. Потери накопленного тепла могут быть значительными, потому что конструкция коллектора идентична радиатору. Такой тип солнечного коллектора подойдет для местности, где солнечное освещение регулярное или полученная подогретая вода будет использоваться как вспомогательная.
- Вакуумный – в трубке находится теплоноситель. Сама же трубка помещена во внутрь вакуумной колбы, которая способна пропускать солнечное тепло.
Такая конструкция практически полностью исключает потерю тепла, при этом водный теплоноситель нагревается до температуры кипения, а масляный – до 200-300 градусов, что дает возможность использовать полученное тепло для отопления здания. Закономерно, что такой коллектор дороже панельного, но полученный результат оправдает затраты.
По типу контура циркуляции
- Разомкнутый – применяется для обеспечения горячей водой жилого помещения. Теплоносителем в этом случае выступает вода, которую используют для различных бытовых нужд и, соответственно, она уже не попадает обратно в контур.
- Система с одним контуром – используют для отопления дома. Нагретый таким способом теплоноситель используют как добавку к теплоносителю, который подогрели традиционным методом. В этом случае нагретый теплоноситель переходит в отопительную систему, после которой опять переносится в приемный резервуар и в коллектор.
- Двухконтурнаянагревательная система – самая универсальная. Есть возможность использования таковой для отопления зимой или для водоснабжения.
Также можно выбрать один из возможных теплоносителей – вода, масло или антифриз. После коллектора теплоноситель проходит теплообменник, в котором происходит теплоотдача на второй контур. Второй используемый теплоноситель уже идет по назначению – для отопления или водоснабжения.
Для чего можно использовать?
С помощью таких водонагревателей можно решить вопрос не только о регулярном горячем водоснабжении, но и обеспечить теплом дом.
Водонагреватели помогут решить такие задачи:
- Обеспечение круглый год горячей водой.
- Поддержание отопительной системы.
- Подогрев воды для бассейнов.
- Нагрев воды для различных промышленных и сельскохозяйственных нужд.
Установка
Поскольку оборудование работает от солнечной энергии, то, соответственно, установка обогревателя будет проводиться на открытом воздухе. Монтаж рекомендуют проводить на крышах зданий, на балконах или других архитектурных выступах.

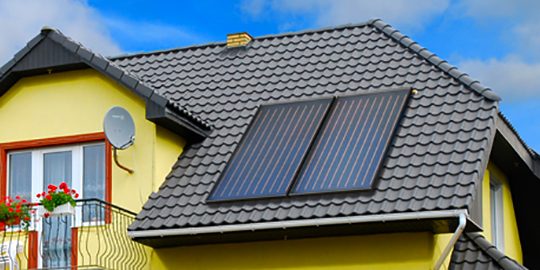

Экран водонагревателя должен быть направлен на юг. Установку проводят под определенным углом к горизонту, который эквивалентен географической широте местности.
Водонагреватель постоянно поглощает энергию и по понятным причинам источник энергии выключить нельзя, поэтому, в случае малого потребления воды, температура застоя может достигать до 300°С.
По этой причине не допускается использование пластиковых и стальных труб с цинковым покрытием. Оптимальными в эксплуатации станут трубопроводы, изготовленные из меди или нержавеющей стали.
Горячий контур солнечного водонагревателя должен иметь теплоизоляцию, это позволит избежать ожогов и возгораний. Следует учесть температурный режим работы оборудования при выборе теплоизоляции и крепежей.
Чаще всего углом наклона коллектора будет наклон ската крыши. Для того, чтобы эффективность работы водонагревателя приблизить к максимальной, лучше придерживаться рекомендаций и использовать специальный стеллаж, на который будет крепиться коллектор.
Т.е. залогом правильной и эффективной работы оборудования являются всего несколько правил:
- направление на юг;
- правильный угол наклона;
- беспрепятственный доступ к солнечному свету;
Некорректная установка снизит качество работы водонагревателя, а вложенные средства не будут оправданы. Тип нагревателя также может играть роль в способе его установки. При монтаже учитывают тип используемого оборудования.
Различают такие системы:
Пассивная
Подразумевает само собой протекающую абсорбцию и аккумулирование энергии. Солнечная энергия попадает на объект нагрева без контроля этого процесса, т.е. отсутствуют какие-либо механизмы и контролирующие элементы. Это простая система, которая не требует особых затрат. Однако недостатки в том, что водонагреватель работает неравномерно и не на полную мощность.
Самый наглядный пример – это затемненный бак, который размещен над летним душем. В таком пассивном режиме работают одноконтурные системы, в которых применяется процесс естественной циркуляции. Для полноценной работы системы приемный бак размещают выше коллектора, но такой способ установки не всегда удобен. Решить вопрос можно с помощью другого способа работы системы.
Активная
Лишена недостатков пассивной системы. Ее функционирование основано на том, что солнечные лучи благодаря специальным устройствам переходят в тепловую энергию, которая систематически передается нагревательному баку и потребителю. Функционирование такого нагревателя достигается благодаря принудительной циркуляции, которая может поддерживаться в одно- и двухконтурных системах. Также применяют и дополнительно устанавливают двигатели, которые поворачивают панели и насосы, измерительную аппаратуру, а также устройства контроля и управления работой системы.
Обзор солнечных водонагревателей на рынке: производители и модели
Широкое применение на практике таких водонагревателей наблюдается во многих европейских странах: Израиле, Турции, Саудовской Аравии, Китае и др. Поскольку распространение данного вида продукции активно возрастает, то соответственно увеличивается и количество компаний, которые занимаются изготовлением солнечных водонагревателей и предоставляют услуги по их монтажу и обслуживанию.
Ниже приведен список топ производителей, которые вышли на мировой рынок:
- Sunrain Solar Energy Co., Ltd. – Китай, имеет полный цикл производства данного оборудования и их комплектующих.
- Viessmann – Германия, выпускает две модели нагревателей: Vitosol 200 и Vitosol 300. Отличие состоит в разном строении узла нагрева.
- Buderus – Германия. Модельный ряд представлен тремя возможными исполнениями – SKR6, SKR12, SKR21.
- Ariston – Италия. Модель вакуумного коллектора KAIROS VT выпускается двух видов – на 15 или 20 трубок.
- Ferroli – Италия. Коллектор Ecotube представлен в одной модели.
- Vaillant – Германия. Модели их производства выпускаются по 6 или 12 трубок, которые можно формировать в блоки для повышения производительности.
Приобретая продукцию производителей с мировым именем, можно быть уверенными в качестве товара и гарантиях, которые даются на само оборудование и его дальнейшее обслуживание. Цена, соответственно, будет также на уровне.
В любом случае, при выборе солнечного водонагревателя необходимо обращать внимание на такие технические параметры:
- оптическое КПД;
- коэффициенты тепловых потерь;
- площадь коллектора;
С помощью этих показателей можно оценить энергетическую эффективность водонагревателя. Если такая информация отсутствует, то оценить работу приобретаемого оборудования невозможно и все подводные камни будут обнаружены уже непосредственно во время эксплуатации и после определенных капиталовложений, которые могут быть просто неоправданными.
Обзор цен
Кроме мирового имени на стоимость нагревателя могут влиять:
- качество сборки;
- материал абсорбера и корпуса;
- толщина и вариант укладки изоляции;
- толщина стекла и др.;
Так как, конструктивных различий, которые могут влиять на стоимость оборудования немало, то и цены колеблются в большом диапазоне. К примеру, коллектор российского производства будет стоить в пределах 21 тыс. руб. (Сокол-Эффект), вакуумный коллектор 30HP – 795 $ (тм «Atmosfera» Китай), водонагреватель VFK 150V – 690 евро (Vaillant, Германия), Solar 7000TF – 875 евро (Bosch, Германия).
Немецкие производители в комплект включают оригинальные крепежи, которые зачастую изготовлены из нержавейки или алюминия, а это также оказывает влияние на цену. В конечную стоимость войдет оплата за проведение монтажных работ, покупка необходимых расходных и вспомогательных материалов.
Отзывы пользователей
Все, кто решился на приобретение солнечного водонагревателя и в конечном итоге пришли к выводу, что альтернативные источники энергии – это отличный вариант экономии и остаются довольны полученным результатом.
В начале придется вложить определенную сумму на реализацию всего проекта, но в дальнейшем это позволит экономить бюджет и не зависеть от различных мировых энергетических кризисов и очередных подорожаний энергоносителей. Как показывает статистика, окупаемость вложенных средств пройдет в течении последующего года активной эксплуатации установки круглый год. Особенно это будет заметно, если работа оборудования будет направлена на обеспечение горячей водой и отоплением целого здания.
Залогом положительного результата также остается профессиональная установка и наладка приобретенного оборудования. Поэтому, чтобы избежать различных неприятных ситуаций, лучше обращаться за помощью к специалистам по данному вопросу.
Каждый год традиционные источники энергии дорожают, и конца этой гонке цен не видно. А между тем мощнейший источник энергии, который мы видим почти каждый день, «работает» совершенно бесплатно. И если пока человечество не научилось достаточно эффективно получать энергию напрямую в виде электричества, то тепловую энергию солнца может использовать любой человек, – было бы желание! Ведь в солнечной местности светило посылает приблизительно 1 кВт энергии каждый час. Грех не воспользоваться таким источником хотя бы для нагрева воды. При этом расходы по созданию и установке водонагревательного устройства – минимальны. Изобретатели на просторах страны уже давно используют самые различные установки для нагрева воды.
Среди них есть простейшие и более сложные, с автоматическим управлением. Всё зависит от технической подготовленности, финансовых возможностей и, конечно же, желания.
Как же умельцы получают сегодня горячую воду от солнца?
Создать солнечный нагреватель своими руками совсем несложно.
Изготавливаем водонагреватель с помощью нагревательной ёмкости
Если ёмкость окрасит в чёрный цвет, нагрев будет происходить быстрее.
К концу дня вода прогревается примерно до 45С. Эти данные справедливы для полиэтиленового бака в 200-300 литров. Желательно, чтобы он был плоским – это повышает эффективность нагрева.
Весь минус в том, что всю воду необходимо использовать вечером, т.к. утром она станет холодной.
Чтобы «ликвидировать» этот недостаток, придётся утеплять саму ёмкость или сливать нагретую воду в опять-таки утепленный резервуар. Можно воду просто подать в бойлер и, когда она остынет, подогреть. Хоть сколько-то электричества, но экономится.
Ещё один вариант – держать бойлер постоянно подключённым к установленному на крыше резервуару. Тогда вода будет постоянно циркулировать; её можно будет использовать в режиме «онлайн».
Существенный недостаток системы в том, что она не работает при температуре ниже +20С. Поэтому существуют и другие способы нагрева воды в межсезонье.
ПЛЭН отопление создаст уют и обогреет вашу дачу в холодную погоду.
Не хотите делать монтаж отопительной системы, т.к. на даче бываете редко? Купите переносной инфракрасный обогреватель. О том какие виды существуют, и какой прибор больше подойдет вам, прочитаете в нашей статье.
Солнечный водонагреватель – коллектор
Такое устройство считается наиболее эффективным. Здесь всё дело – в материале, из которого изготавливается коллектор. Чаще всего это:
- сталь
- медь
- латунь.
Но сборка с применением металла трудоёмка (пайка, сварка, уплотнения и т.п.), поэтому используют другие материалы. Есть вариант применения полипропиленовых труб, – они стоят дешевле. Однако их соединение также может вызвать трудности, связанные с уплотнением стыков.
Другой минус – значительная деформация при нагреве, у металлопластиковых труб это не так заметно, но полипропилен имеет высокий коэффициент теплового расширения. Этот недостаток может вызвать протечки в системе.
Есть оригинальное и простое решение, заключающееся в использовании садового шланга, как солнечного коллектора. Весь процесс сборки ограничивается скручиванием его в спираль и помещением в подходящий ящик.
Отличная гибкость, отсутствие соединений гарантируют отсутствие протечек, а длина шланга позволяет подсоединять его непосредственно к сантехническим приборам без промежуточных соединений.
Производительность такой системы зависит от длины шланга. При его диаметре в 2,5 см и температуре воздуха не менее +25С, один метр шланга нагревает 3,5 литра воды до +45С.
Выходит, что в солнечный день к вечеру 10 метров «выдадут» вам 280 литров горячей воды. Система работает при понижении температуры до +8С.
Как происходит процесс нагрева воды
Солнечные лучи попадают на спираль через стекло и нагревают спираль. Нагретая вода становится источником длинноволнового излучения, которое отражается от стекла. Т.е., солнечные лучи оказываются в своеобразной тепловой «ловушке».
- Для создания этого обогревательного устройства понадобится ящик, куда будет помещаться спираль из шланга чёрного цвета, использование других оттенков приведет к потере 5% тепла. Он может быть резиновым или из ПВХ. Диаметр – не менее 1,9 см, толщина стенок не более 2,5 мм.
- Шланг присоединятся к бойлеру, который должен быть выше спирали. Дно ящика необходимо утеплить пенопластом, окрашенным в чёрный цвет.
- Сам ящик сверху закрывается оконным стеклом (органическое не подойдёт из-за того, что плохо удерживает солнечное излучение).
- Между стеклом и ящиком необходимо установить резиновую прокладку.
Получить горячую воду, а также отопить помещение вам поможет печь с водяным контуром. Очень подходит для дач и небольших загородных домиков.
Прежде чем вы решитесь на покупку водонагревателя, почитайте отзывы и изучите основные преимущества и недостатки. Информацию по наливным водонагревателям для дачи можно найти по адресу: https://obogreem.net/otopitel-ny-e-pribory/vodonagrevateli/nalivnoj-vodonagrevatel-dlya-dachi.html.
Водонагреватель из бутылок ПЭТ
Мысль в том, чтобы сначала создать модули (по 3 бутылки, можно и 4, 5), затем каждый из них подсоединить к пластиковой трубе, которая подключается с одной стороны к источнику холодной воды, с другой – выдаёт горячую жидкость. Лучше всего использовать бутылки ёмкостью в 2-2,5 литра. Соединять их надо по принципу «горлышко в дно».
- Для этого в дне вырезается отверстие под горлышко диаметром 26 мм. Отверстие должно быть расположено строго по центру. Поэтому сначала наметьте центр, просверлив дырку сверлом 3-6 мм.
- Чтобы обеспечить герметизацию, резьбу на горлышке смажьте герметиком и оставьте конструкцию в неподвижном состоянии на 2-3 дня. На дне верхней бутылки сделайте отверстие!
- Модуль из трёх бутылок таким же способом (можете придумать и какой-то другой) присоединяются к пластиковой трубе, в один конец которой входит холодная вода.
Число модулей может быть и большим. Для получения 200 л горячей воды надо где-то 110 бутылок – это три квадратных метров площади.
- Получившийся блок разместите в ящике, закрытом оконным стеклом. Угол наклона – от 10-ти до 30-ти градусов.
Получившаяся система гораздо эффективнее чёрной бочки с водой, установленной на крыше.
Большинство самодельных конструкций по нагреву воды солнцем летом дают экономию 70-80% энергии, растрачиваемой на нагревание. Осенью, весной – до 40%. При этом за год у светила «забирается» до 400 кВт/ч на человека! Есть о чём подумать.
<index>
Если вам удавалось побывать в южных странах, то, наверняка, вы часто замечали стоящие на крышах домов конструкции. Гиды объясняли, что это солнечные батареи для нагрева воды и отопления жилища. Как и за рубежом, так и у нас прогрессивное население ратует за альтернативные источники энергии. Водонагреватель, работающий от солнечной энергии – одно из таких удачных изобретений, которое способен полноценно функционировать даже зимой.
Как действует солнечная энергия в приборе
Солнце – это очень мощный и, что главное, бесконечный источник энергии тепла. За его использование денег никто не берет, а потому стоит задуматься, как пустить такое преимущество себе во благо. Заводские налоги водонагревателей солнечного бойлера могут обойтись в немалую сумму. Если разобраться в принципе работы такого устройства, то можно сделать нечто подобное своими руками. Хотя на деле существует несколько примеров подобного прибора.
Заводской вариант
Прежде, чем понять, как сделать солнечный водонагреватель своими руками, надо иметь представление о принципе функционирования подобного агрегата. Можно разобрать конструкцию по аналогу солнечного заводского водонагревателя.
- По внешнему виду агрегат напоминает батарею, которая собрана из отдельных составляющих. Элементы в ней представлены трубками, сделанными из стекла кварца наподобие всем известных ламп. Именно этот материал способен пропустить ультрафиолетовые волны (чего не может обычное стекло). Эта способность позволяет преобразовывать солнечную энергию даже в несолнечное время года.
- Внутри каждой из таких трубок спрятана другая – черного цвета с веществом (рабочим телом), которое будет испаряться при определенных температурных условиях.
- Внутри трубок абсолютный вакуум – это позволяет избежать теплопотерь.
- Концы каждого из таких деталей погружены в специальный коллектор, через который течет нагреваемая вода.
Как действует устройство
Функционирование всей этой задумки происходит по следующему алгоритму:
- Солнечные лучи превращают рабочее тело в паровую субстанцию, которая поднимается в верхнюю часть колбы.
- Поток воды будет нагреваться через стенку той тепловой энергией, которую отдаст ему рабочее тело.
- Исполнив свою миссию, пар снова становится жидкостью и стекает вниз, где все благополучно повторяется.
- Солнечный накопительный стандартный водонагреватель присоединен к змеевику, а тот ведет к бойлеру всей домашней отопительной системы.
Другие варианты передачи тепла
Понятно, что в вышеописанном случае никакой самодеятельности не проявишь. Однако есть и другой вариант безнапорного бойлера, работающего от солнца. Здесь передача тепла идет напрямую: медный змеевик помещается в прямоугольный корпус. Далее он подключается к баку-накопителю. Вода будет здесь циркулировать естественным способом и сразу нагреваться от лучей солнца, повышая теплоту и общего содержимого всей накопительной емкости. Труба змеевика прессуется в металлическую пластину, которая темного цвета. Она имеет дополнительную защиту от осадков при помощи прочного стекла.
Есть здесь и недостатки – такая конструкция будет хорошо работать только в безоблачную солнечную погоду.
Наконец, можно просто подключить солнечные батареи к обычному водонагревателю. Подобная конструкция оказывается очень дорогой в исполнении, но может работать круглый год.
Самодельные солнечные водонагреватели
Стремление к экологичному подходу в отоплении дома похвально – тем более что сделать подобную систему можно и своими руками. Рассмотрим интересные варианты практического воплощения подобных конструкций, и насколько эффективны самодельные солнечные водонагреватели.
Простой солнечный водонагреватель
Простым решением будет установка на крыше дома одного (максимум двух) черных баков. К ним подсоединяется водопроводная домовая магистраль – значит, при хорошем солнце теплая вода будет потечет сразу в душевую комнату (летом в жару нагрев произойдет быстро).
Еще один простой солнечный бойлер делают из мелкого, наполненного водой корыта, которое закрывается прозрачной крышкой. Сюда же в схему входят следующие водопроводные составляющие:
- труба, по которой подходит прохладная вода;
- труба для перелива;
- деталь вентиля;
- выпуск нагретой воды.
В обоих случаях есть существенные недочеты:
- Неэффективность простого бака при облаках.
- Корыто-нагреватель следует наполнять каждое утро, накрывая его. Когда солнце скрыто за облаками, следует оценить степень нагретой воды и слить её для дальнейшего использования.
- Плоское устройство наподобие корыта плохо тем, что его нужно держать горизонтально. Мы живем не в тропиках, а, значит, зимой солнце поднимается над горизонтом высоко, КПД этого устройства снизится.
Гораздо эффективнее предусмотреть дополнительную установку коллектора, пусть опять же самодельного. Определив размеры теплоприемника, следует изготовить корпус, куда помещается змеевик. Актуален вопрос теплоизоляции – именно поэтому корпус для змеевика лучше сделать деревянным. Второй момент — утепление задней стенки (лучше всего пенопластом).
Как собрать приемник тепла
Простейший солнечный водонагреватель можно сделать своими руками по схеме из таких составляющих:
- аккумулирующий бак;
- подпиточная емкость;
- коллектор.
Специалисты советуют не устанавливать отдельный насос – вода должна циркулировать естественным путем. Но чтобы этого добиться, бак следует устанавливать выше теплоприемника, а подпиточную емкость – выше аккумулирующей. Еще одна дельная рекомендация — утепление резервуара с подогретой водой. Здесь подойдет любой материал в рулонах.
Для функционирования в самостоятельном режиме (когда не приходится доливать и регулировать), лучше всего установить поплавковый клапан во втором баке. Этот элемент будет реагировать на снижающийся уровень воды. К его патрубку надо подвести водопроводную трубу. Что это даст? Когда в основном баке расходуется содержимое, в его нижнюю зону будет подаваться холодная вода.
Однако нельзя забывать про установку еще одного патрубка – вертикального: он будет выпускать воздух. Следовательно, и эту деталь следует поднять на большую высоту.
Как выбрать правильный материал
Есть разные варианты исходников, из которых можно сделать теплообменник. Среди них:
- трубки из меди;
- черные полимерные трубы;
- секции плоских стальных радиаторов;
- трубы из алюминия;
- черный шланг из резины;
- теплообменник, оставшийся от старого холодильника.
Какой должна у такого змеевика сама теплообменная поверхность? В случае со стальными радиаторами следует исходить из их размера, однако чтобы не утяжелять корпус, не устанавливается больше двух панелей. При других материалах все придется рассчитывать на месте.
Корпус можно сделать из фанеры и деревянных досок. На лицевой стороне стоит применить прочный и прозрачный поликарбонат, что будет выглядеть не хуже стеклянного. Сам же накопительный бак изготавливается из листового материала. А еще лучше будет приобрести готовую емкость. В качестве соединительных труб рекомендуется использовать полимерные (хорошо подойдут из металлопластика).
Особенности самодельных солнечных водонагревателей
Преимущества сделанного своими руками бойлера очевидны:
- работа при полной нагрузке максимально возможный период;
- окупаемость первоначальных вложений на материалы;
- экономия топлива;
- изделие сразу готово к эксплуатации.
Однако все эти аспекты превратятся в положительные при соблюдении важных условий.
- Точная установка параметров устройства. Расчетная нагрузка должна приближаться к стандартному ежедневному потреблению.
- Чтобы обеспечить постоянную нагрузку на горячее водоснабжение, можно установить вспомогательный нагреватель. Его рекомендуется включать, если солнечный не обеспечивает нужную нагрузку. Этот элемент нужен для устранения разницы в температуре воды.
- Важно правильное распределение нагрузки, одни из параметров которой – регулирование скорости потока воды.
- Если воду планируется расходовать не сразу, то для бака нужна дополнительная теплоизоляция. Последний момент касается и облачных дней (толщину теплоизоляции стоит предусмотреть побольше).
- Покрытие теплоприемника должно повышать его поглощающую способность (самое простое можно сделать черной краской, в идеале лучше нанести селективное).
- Бак должен вмещать запас горячей воды на два дня.
- Идущие от коллектора трубы в бак должны быть минимальны по длине и хорошо изолированы для поддержки температурного напора.
- Подводящая холодную воду к коллектору труба должна быть расположена внизу бака. Нагретая вода, наоборот, поступает наверх. Выше отверстия для уходящей в систему горячей воды должно оставаться место для её запаса.
- Теперь об установке бака: если сделать это в здании, то существенно снизятся теплопотери. Даже если они и будут, то уйдут в домашнюю среду, а не в воздух. Здесь подойдет, к примеру, чердак. При установке системы на крышу актуально ориентировать коллектор на юг и наклонить под углом местной широты (это повысит эффективность работы на круглый год). Лучшим углом будет 60 градусов зимой и 30 градусов летом, на практике лучше сразу придать 45 градусов.
- Конструкция дома должна быть готовой выдержать нагрузку от полного бака.
- И еще один важный момент: как предотвратить замерзание системы при холодном климате? Можно использовать изолирующее съемное покрытие, установить устройство для слива воды или применять антифризный раствор в воде. Последний вариант получил популярность – только в этом случае его заливают в спиральный змеевик, через стенки которого и будет происходить теплообмен.
Использование солнечного водонагревателя позволит существенно сократить расходы на топливо, и уменьшить выброс углекислого газа в атмосферу. Можно собрать подобную систему и своими руками – при этом важно обладать минимальными знаниями в области водопроводных установок и придерживаться всех вышеупомянутых рекомендаций.
</index>В продолжение темы:Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике:Расчет потребленияэлектроэнергии техникойРассчитатьx25.05.2019Как правильно выбрать постельное белье с подогревомОбогреватель23.03.2019Электрическая печь для организации финской сауныОбогреватель16.03.2019Как правильно рассчитать печь для бани или сауныОбогреватель
Извините. Данных пока нет.
Ваше мнение Загрузка …Обзоры техникиКалькуляторрасчетаэлектроэнергииРассчитатьИспользуемые источники:
- https://oventilyacii.ru/otoplenie/solnechnyj-vodonagrevatel.html
- https://cotlix.com/kak-sdelat-solnechnyj-vodonagrevatel
- https://slarkenergy.ru/solar/solnechnyj-vodonagrevatel.html
- https://obogreem.net/otopitel-ny-e-pribory/vodonagrevateli/solnechny-j-vodonagrevatel-svoimi-rukami.html
- https://tehnika.expert/klimaticheskaya/vodonagrevatel/solnechnyj.html
